1ПН58

Прицел (индекс 1ПН58) предназначен для наблюдения за полем боя и прицеливания при стрельбе из автоматов АКМН2 (АКМСН2), АК74Н2 (АКС74Н2), пулемета ПКМН2 (ПКМСН2), ручных пулеметов РПКН2 (РПКСН2), РПК74Н2 (РПКС74Н2), гранатомета РПГ-7Н2 (РПГ-7ДН2) и снайперской винтовки СВДН2.


В 1976 году началась разработка прицела с источником питания ЭОП без делителя напряжения и с большим временем непрерывной работы (НИР "Время"). Затем был разработан унифицированный ночной прицел НСПУМ по теме ОКР "Попадание".



Выпускался на ПО "Новосибирский приборостроительный завод".

Подробное описание прибора приведено в Изделие 1ПН58. Техническое описание и инструкция по эксплуатации. АЛ3.812.106 ТО. 1985 г.

Прицел имеет удлиненный литой корпус с расширенным кронштейном. ЭОП 1-го поколения имеет достаточно большой коэффициент усиления и надежную систему защиты от внешних засветок. Прицел позволяет распознать человека в полный рост при свете луны и звезд на расстоянии до 300 метров, хорошо зарекомендовал себя в реальных боевых действиях. Прицел оснащен механизмами введения углов прицеливания, выверки по высоте и направлению, механизмом регулировки яркости сетки. С помощью прицела можно определять расстояние до цели, если известны ее размеры.

Прицел эксплуатируется при температуре окружающей среды от 50С до минус 50С и относительной влажности воздуха до 100% при температуре 35С.

Технические данные

Наименование характеристики
Ед.измерения
Значение
Дальность опознавания при нормированных условиях наблюдения танка бортом м 600
Дальность опознавания при нормированных условиях наблюдения ростовой фигуры солдата м 400
Видимое увеличение крат 3,5
Угловое поле оптической системы в пространстве предметом в горизонтальной плоскости град 5
Угловое поле оптической системы в пространстве предметом в вертикальной плоскости
град 4
Удаление выходного зрачка мм 50
Диаметр выходного зрачка мм 5
Диапазон выверки линии прицеливания по высоте +- 0-08
Диапазон выверки линии прицеливания по направлению +- 0-08
Напряжение питания прицела В 6,25
Ток, потребляемые прицелом в нормальных климатических условиях мА 7
Габариты прицела
Длина (без диафрагмы) мм 458
Высота мм 186
Ширина мм 99
Габариты укладочного ящика
Длина мм 500
Высота мм 215
Ширина мм 165
Масса прицела в боевом положении кг 2
Масса прицела в походном положении кг 3,3
Масса прицелв в укладочном ящике с одиночным ЗИП кг 7,3
* В качестве источника питания вместо аккумуляторной батареи можно использовать контейнер К-316 с тремя источниками питания типоразмера АА напряжением 1,5В.

Модификация прицела для ПКМН получила индекс ГРАУ - 1ПН58-2!

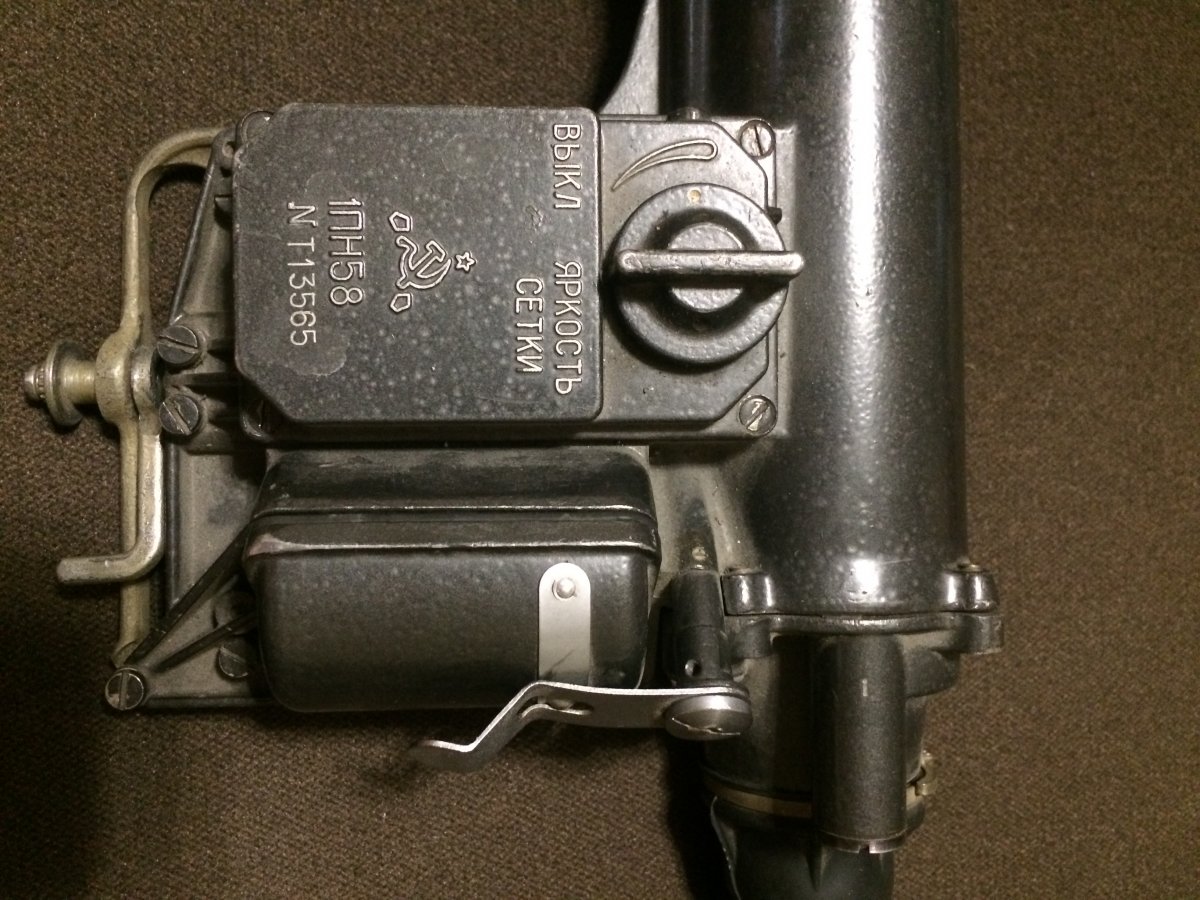

родной источник питания был заменён на современный
