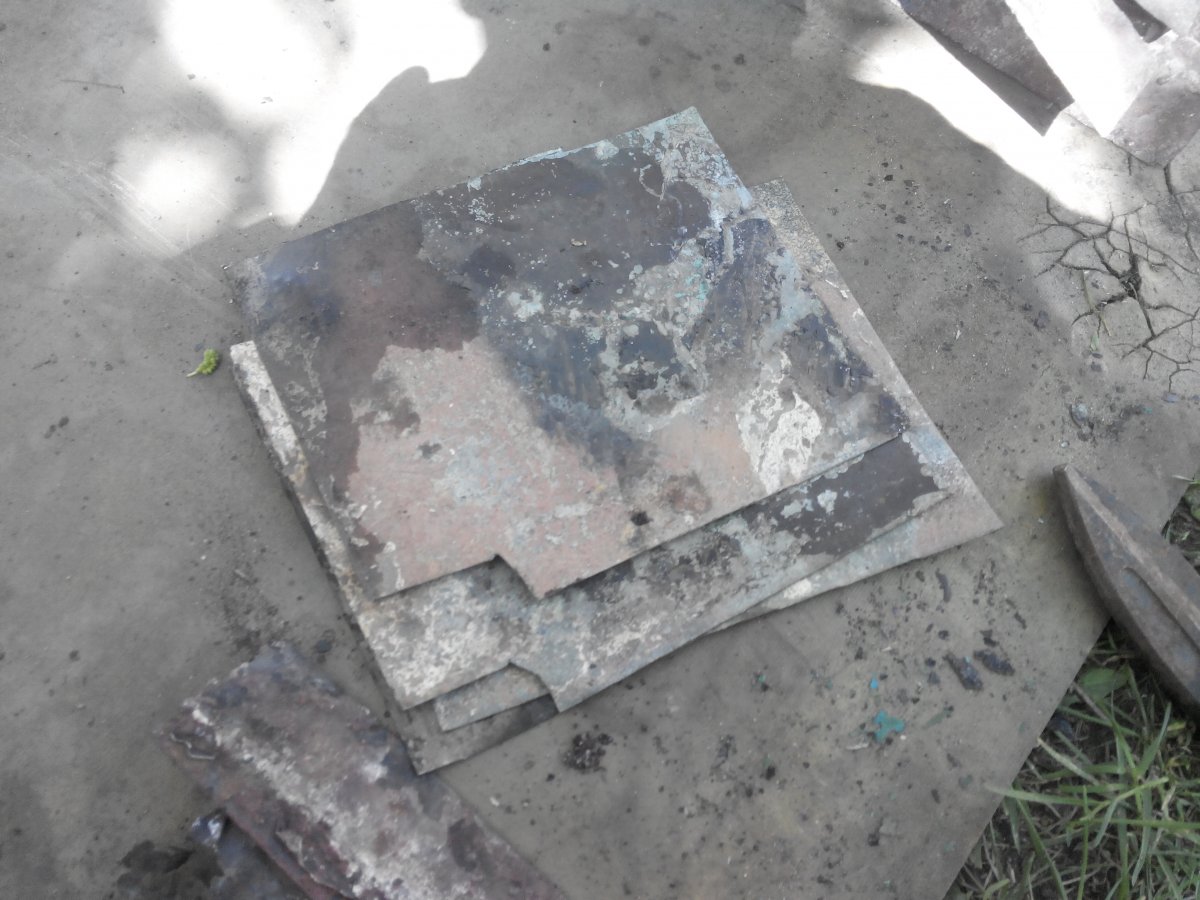

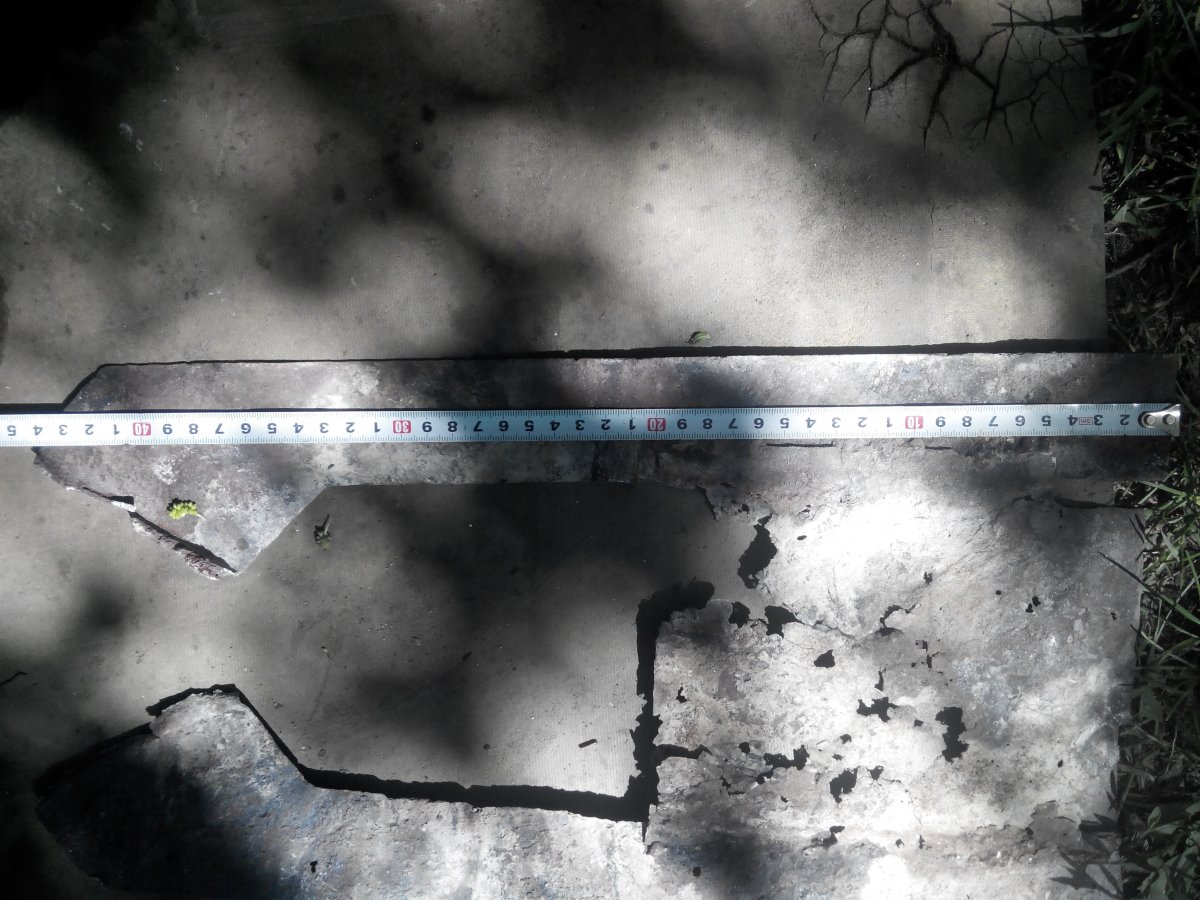

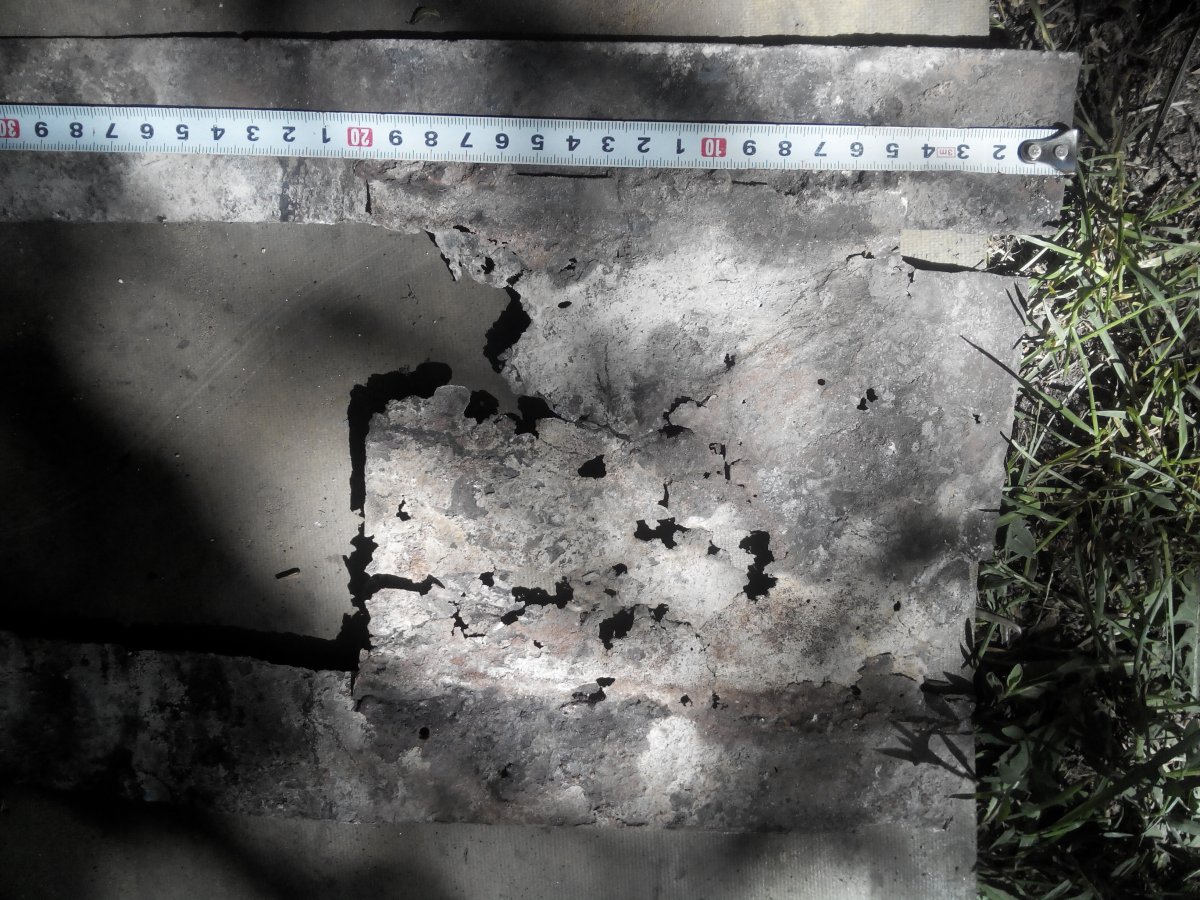

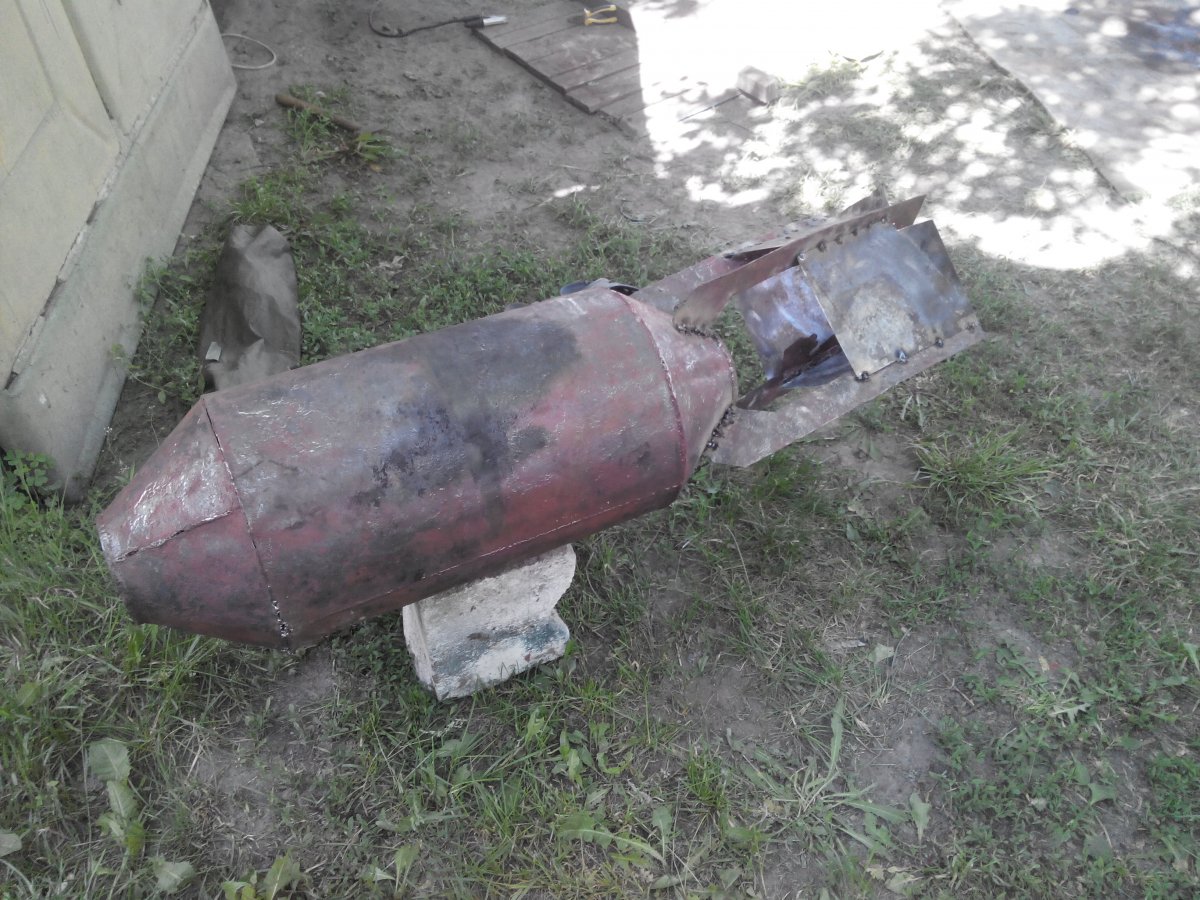

Дано - остатки ДАБа или ЗАБа вот в такой геометрии - длинна от кончика стабилизатора до места под детон - 1035(+-), диаметр - 280, вес пустого корпуса - 18.5 кг. на остатках стабилизатора характерный вырез длинна коробчатого стабилизатора

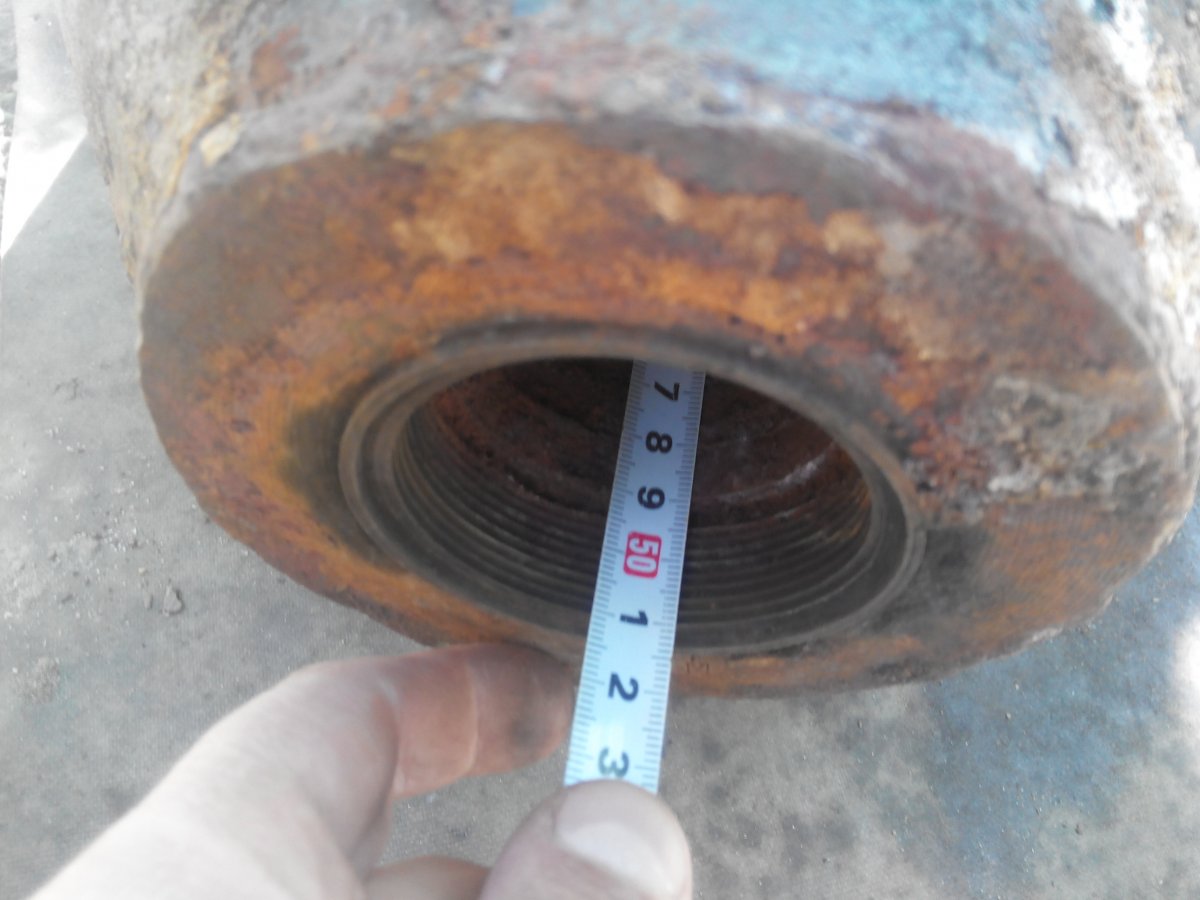

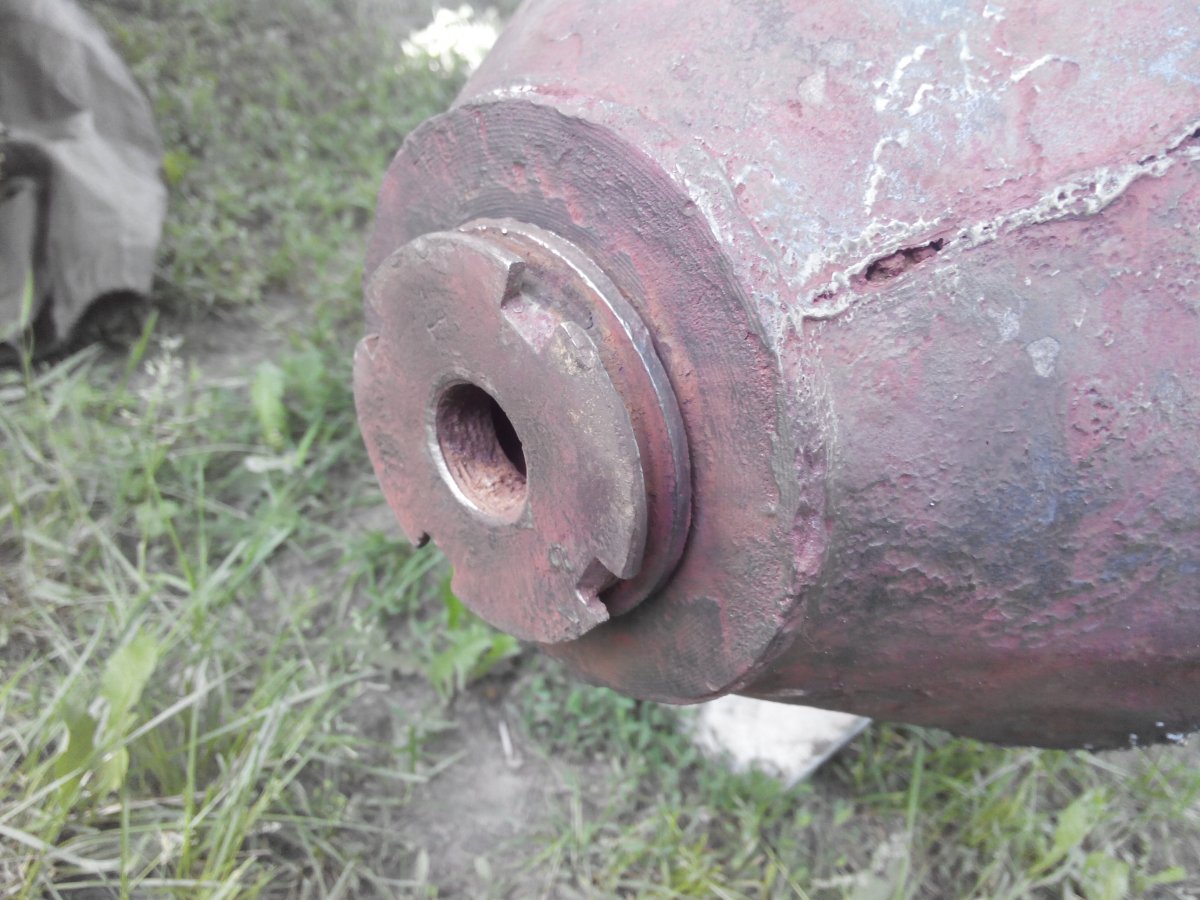

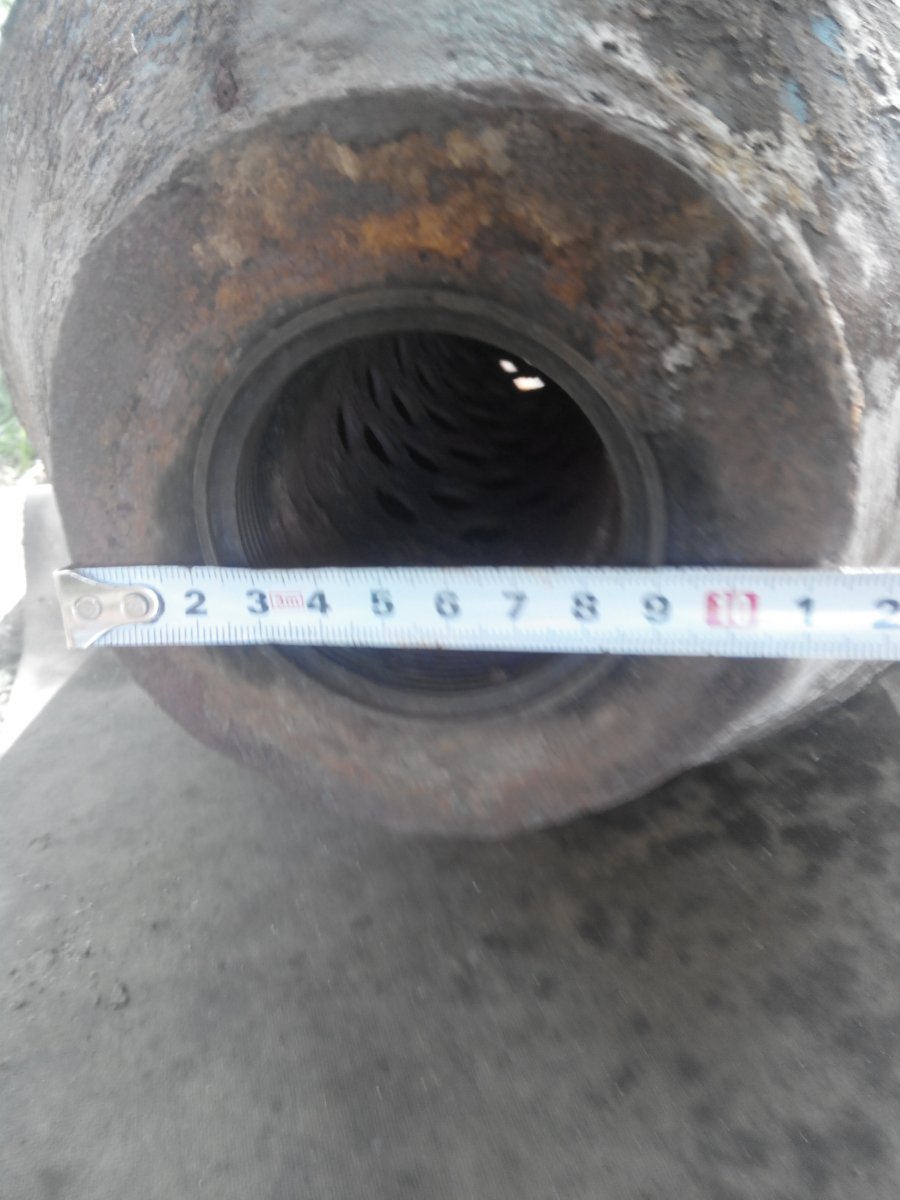

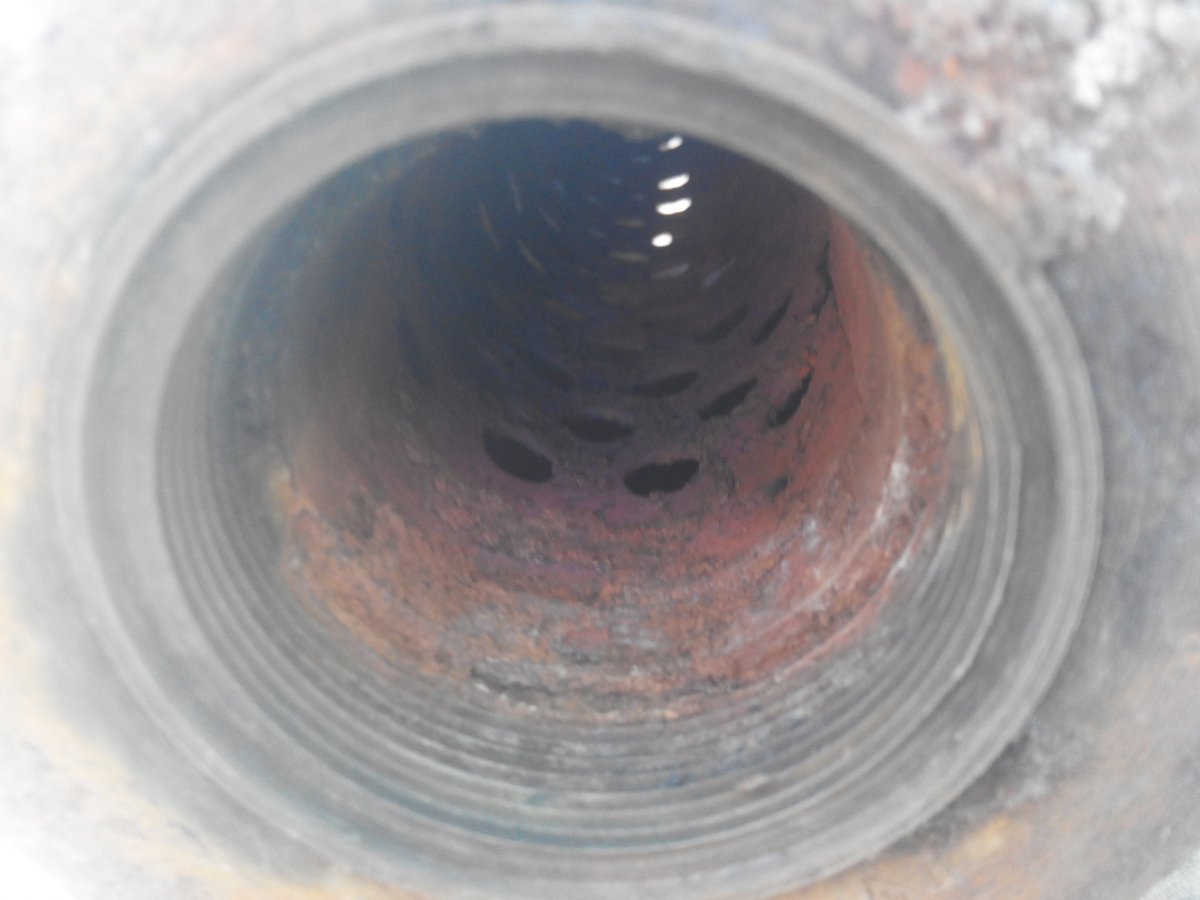

Головная часть имеет свинцовую герметизирующую прокладку, что указывает на ДАБость но! длинна и форма запального стакана - перфорированая труба вот такого вида и габаритов это фото стакана сзади бомбы и такая вот задняя часть указывает на то что это какой-то ЗАБ-100-тш непонятной конструкции головной части.

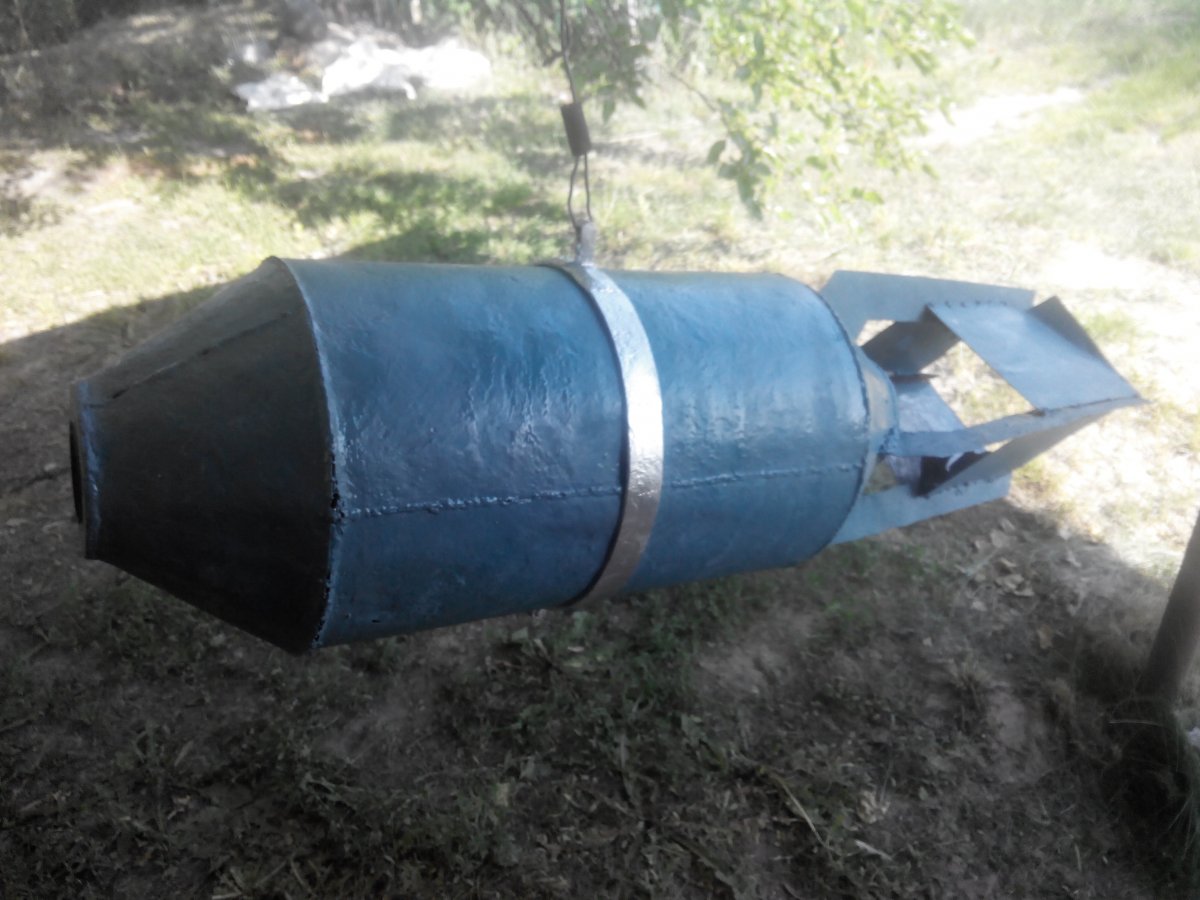

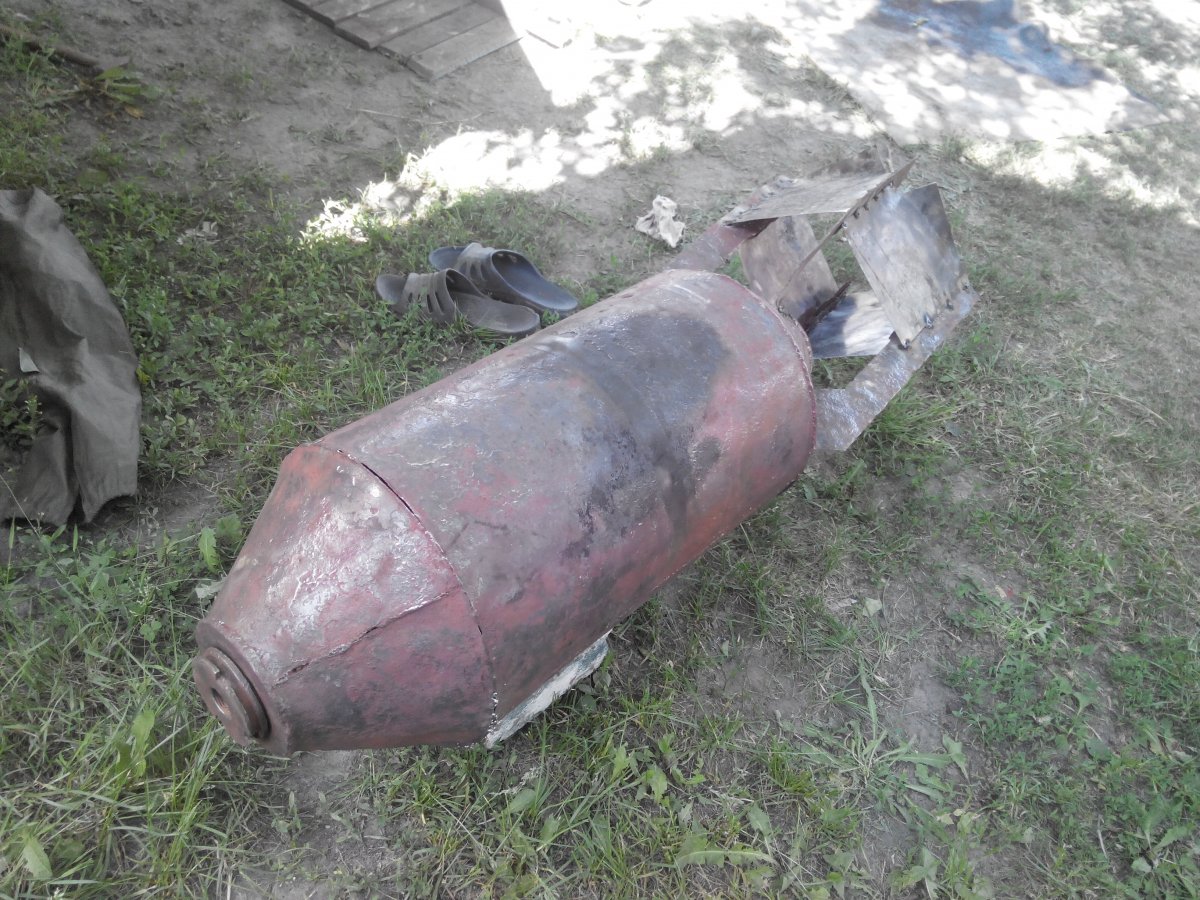

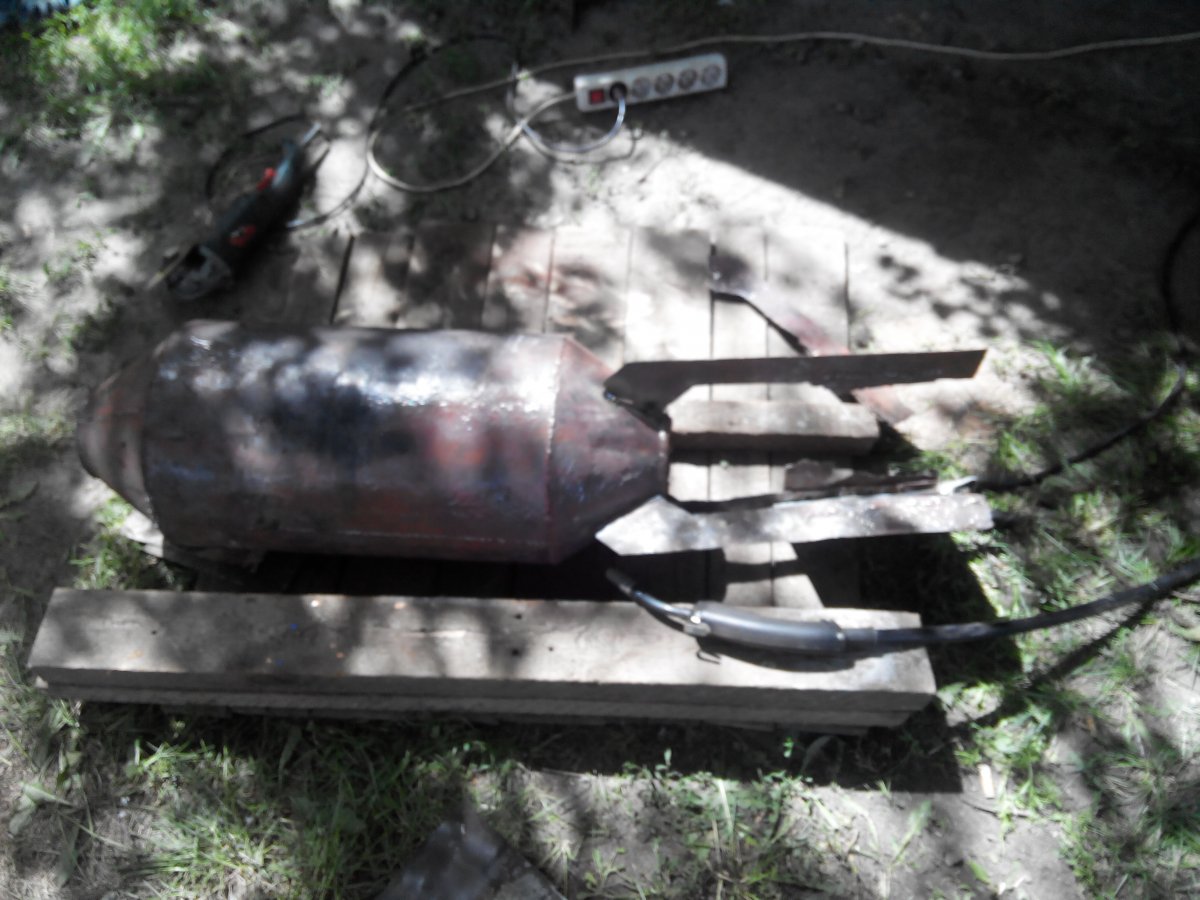

немного поиздевавшись над тухлым корпусом с полуавтоматом, кусками старых ночв, болгарки, и с учётом того что сварщик я от бога, получаем уже вот такую картинку, которая отдалённо(в моём тогдашнем состоянии) напоминает бомбу, внешне - в габаритах ДАБ-100 или ЗАБ-100-тш

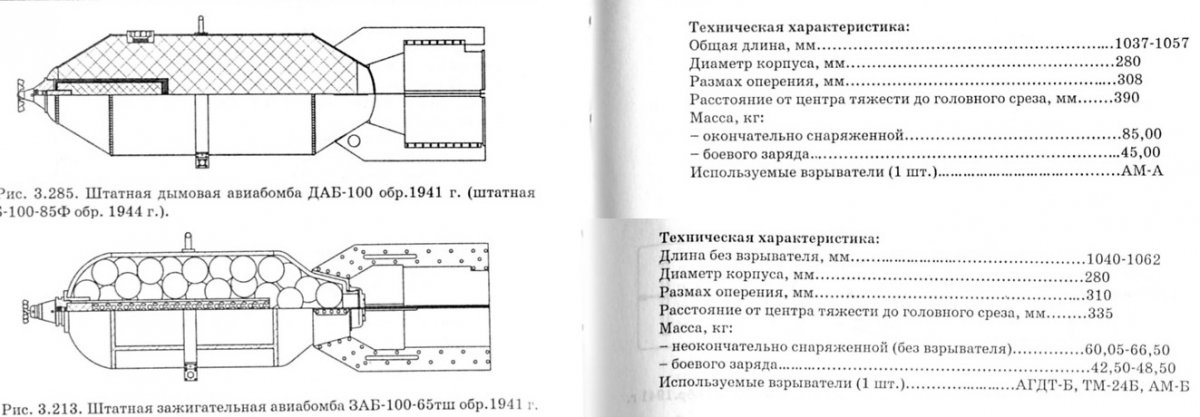

Что мы имеем по матчасти. Сначала с ДАБ. Чертеж позднего ДАБ вообще не подходит, слишком короткий стакан и нет бокового отверстия под заливку. Хотя подходит коробчастый хвост с вырезом.
ЗАБ-100-тш тоже не подходит на вскидку, потому что другая форма башки, как у вот этой, более поздней, совецкой

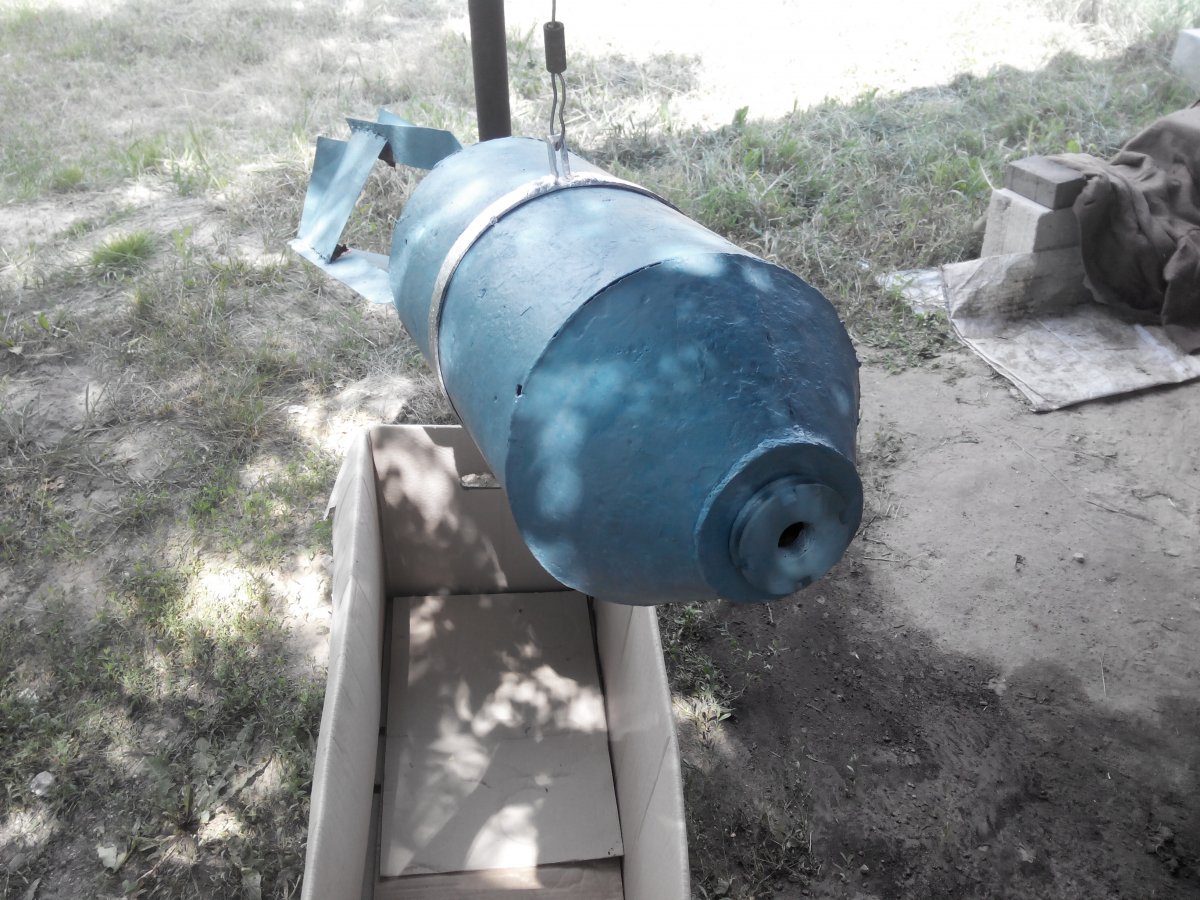

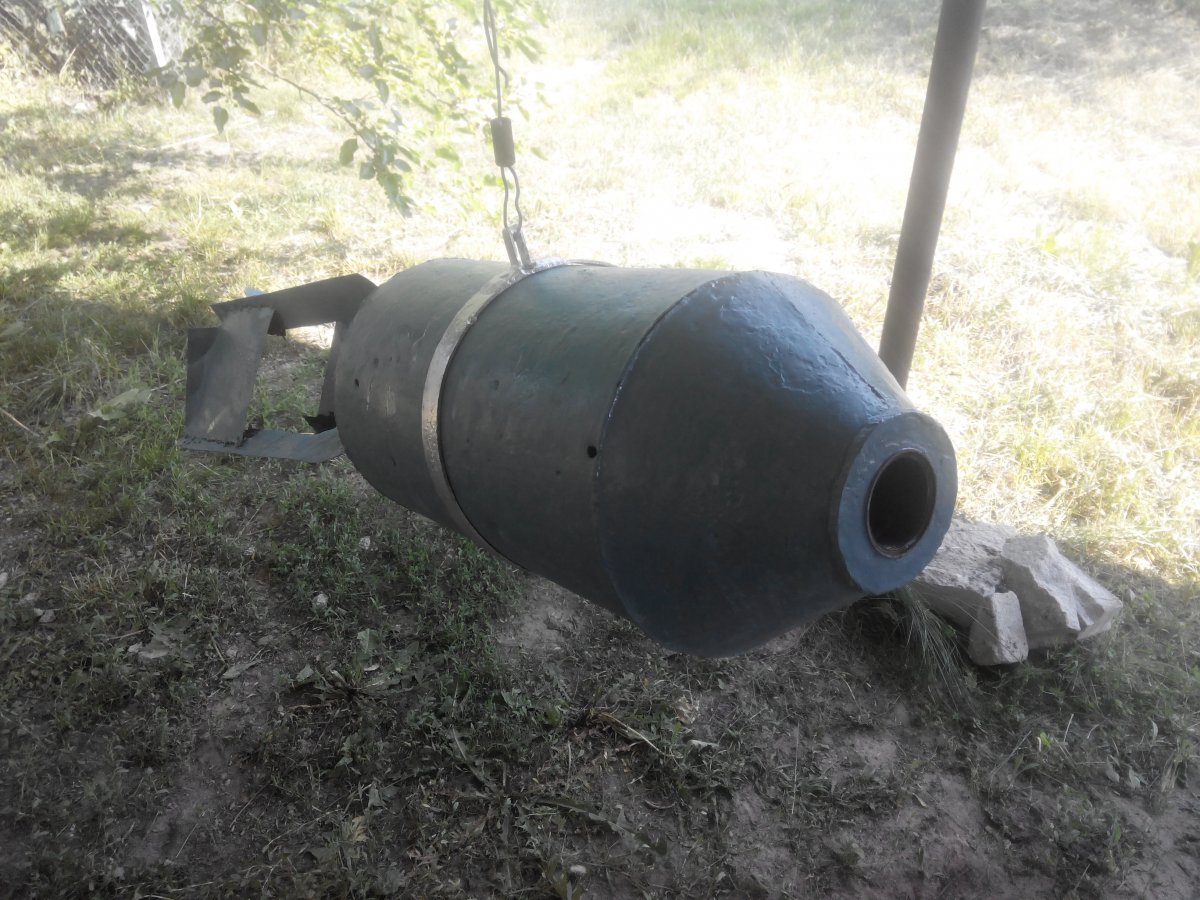

Использовав смесь грунтовки по ржавчине и краску от забора(авиационный серо-голубой цвет), серебрянку(бугеля не окрашивались а блестели новеньким железом) получаем в итоге вот такую эротическую(для любого музея унылого говна, ящик это штоб хранить там бимбу) картинку вот с такими конструкционными особенностями- -крепление хвостовой части - сплошной, а не точечный как в более поздних чем в 41м бомбах, сварочный шов, -герметизированная свинцовой пробкой головная часть с характерной шайбой с пропилом, как на ЗАБ, -длинный(2\3) перфорированный по всей длинне запальный стакан, -головная часть упощённой формы(как на ДАБ). -с жопой вообще непонятка - 6 болтиков резьбой наружу, явно под герметизацию корпуса с чем-то, но загнутые кувалдой внутрь(если додумать, то на ЗАБе в жопе именно такая конструкция крепления). ну и габариты в первом посте. в общем, поместь зада, середины и переда вот этой уважаемой матчасти Так что оно в итоге такое? ЗАБ-100-тш до 1941г. хз какого чертежа?
Ну вот пооооооочти оно, смущает только форма головы и задницы. Тут круглый перед и увеличенной формы зад, а у нас - простые конусы. Не могу найти свой ржавый ВОП в матчасти ну никак.
аргументируйте матчастью. геометрия предмета вроде как сверху показана. с удовольствием посмотрю на 100кг химию из нержавеющего(кстати) корпуса такой формы, который ржавеет. а насчёт вскрывания - очень даже вскрывались. ЗАБы типа ТШ не хранили снаряженными, перед вылетом разгерметизировали и забивали шарами, потом герметезировали обратно - дабы дымарь в стартере не подмок при хранении и в полёте.
Вот что пишут знающие люди по-этому поводу. Будет много букоФ, но читать надо всё. Подчеркивание текста - моё. "... в 1940 году инженеры ОКБ-145 А.И.Флегонтов, А.Г.Колпаков и Л.Ф.Шевелкин под руководством И.И.Картукова – главного конструктора авиазавода № 145 имени С.М.Кирова – разработали крупнокалиберный зажигательный авиационный разовый прибор ЗАРП-100, который в том же году успешно прошел госиспытания на НИП АВ ВВС КА. Изначально создатели рассматривали опытный боеприпас как сбрасываемую кассету с принудительным пиротехническим раскрытием, поэтому выполнили его в тонкостенном корпусе химической авиабомбы ХАБ-100 с штатным разрывным зарядом. Просто вместо отравляющих веществ конструкторы предложили снаряжать авиабомбы либо термитными шарами разработки НИИ-6 НКБ, либо авиабомбами ЗАБ-1э или ЗАБ-2,5т со снятым оперением. Боеприпасы обоих калибров со всеми вариантами боевого снаряжения на полигонных испытаниях получили достаточно высокую оценку, однако в серийное производство их не запустили. Дело в том, что химически стойкие корпуса ХАБ изготавливали из дефицитной нержавеющей стали, а столь непродуктивно расходовать ее на зажигательные авиабомбы считалось нецелесообразно. К тому же неиспользованным оставался объем в задней конической части корпуса. Поэтому в 1941 году Картукову предложили доработать свои боеприпасы, взяв за основу корпуса более дешевых авиабомб ФАБ-100св и ФАБ-500св. Корпус боеприпаса калибром 100 кг сваривали из деталей, отштампованных и свальцованных из листовой стали толщиной 3 мм. В головной части приваривали трубу с отверстиями, в которую при подготовке боеприпаса к применению вкладывали заряд из 230 г черного пороха. Заряды обычно хранили и транспортировали отдельно от боеприпаса и вкладывали на место только после подвески авиабомбы на бомбодержатели. Боевое снаряжение ЗАРП-100 составляли прессованные термитные шары одного из трех калибров – 485 штук массой по 100 г, 141 штука массой по 300 г или 85 штук массой по 500 г. Снаружи к трубе с отверстиями крепили горловину с переходной втулкой для установки дистанционной трубки или головного взрывателя мгновенного действия. Стабилизатор коробчатого типа крепили к корпусу авиабомбы специальным прижимным кольцом (возможно для него и болты были, а затем их просто загнули???). При условии применения авиабомб с воздушным подрывом горящие термитные шары рассеивались в окружности радиусом 25-30 м. Наиболее выгодными для подрыва боеприпасов считались высоты 200-400 м. Время горения шаров составляло 15-20 с. При «раскрыве» авиабомбы на высоте 300 м термитные шары массой 300 и 500 г пробивали жестяные крыши и зажигали чердачные перекрытия. При контактном наземном подрыве в грунте образовывалась неглубокая воронка, где оставались и сгорали до двух третей всех термитных шаров. Остальные взрывом разбрасывало вокруг в радиусе 10-15 м. В принципе, авиабомбы ЗАРП-100 можно было сбрасывать и без взрывателя – черный порох разрывного заряда достаточно надежно детонировал в момент удара боеприпаса о грунт. Когда в начале июня И.И.Картуков привез партию модернизированных ЗАРП-100 на проверочные испытания в Ногинск, то с удивлением обнаружил, что там уже испытывают зажигательные авиабомбы ЗАБ-100цк разработки ГСКБ-47. В итоге 18 июля 1941 года на основании постановления ГКО № 193 100-килограммовьий боеприпас конструкции Картукова с боевым снаряжением из термитных шаров приняли на вооружение ВВС под наименованием ЗАБ-100-65тш, а тонкостенной авиабомбе ЗАРП-100, снаряженной малогабаритными зажигательными авиабомбами, военные предпочли детище ГСКВ-47 проникающего типа....." Как-то так. P/S Я только могу предположить, что всё же ЭТО ЗАРП-100. Чуть не забыл - Источник: Е.Пырьев, С.Резниченко. Бомбардировочное вооружение авиации России 1912-1945 гг.
ммм..... а, ну да. таки может быть и да. а собственно чертёж или фото этого ЗАРП-100 и ХАБ-100? или нету? у меня допустим, нету. но жопа коническая, факт. т.е. выводы. ЗАБ-100-тш - это то, что на чертежах выше, бимба образца 41го года. это дальнейшее развитие того, что собственно попалось, и есть ничто иное как первый выпуск ЗАРП-100 второго типа, но именно своего типа, сваренного из говностали, потому что в химической бомбе нужен разрывной заряд, а не перфорированная трубка, и там вроде была длинная узкая жопа. третий тип - это то, что с прижимным, а не сварным кольцом? а бимбы типа ЦК это вообще не в тему они вроде как фаб-100 с зажигательной начинкой.
Панове, схем и прочих предположений нет? если нет, то будет ехать через недельку - две в косой капонир г.Киева как ЗАРП-100, нанесу красную полосу впереди бугеля(1941й) и маркировку сзади за бугелем чёрным цветом ЗАРП-100 АМ-а(в связи с тем что дырка спереди под контакный взрывак а не под втулку) 1941 едет вот сюда, на этот стенд https://reibert.info/media/albums/aviacija-ria-i-rkka-1900-1945g.10631/ (может если есть кому подсказать что тут подправить), тут всё старое, нештатное и непонятное на первый взгляд чтобы потом не было глупых коменнтариев типа хаха вы дауны это не оно. Может кто легитимный на тризне, скинет им ссылку? Так, на всякий пожарный. Не рядовая ж вроде речь? Кстати вылезло клеймо на морде "М" в квадратике. Не иначе как 145й завод, до эвакуации.

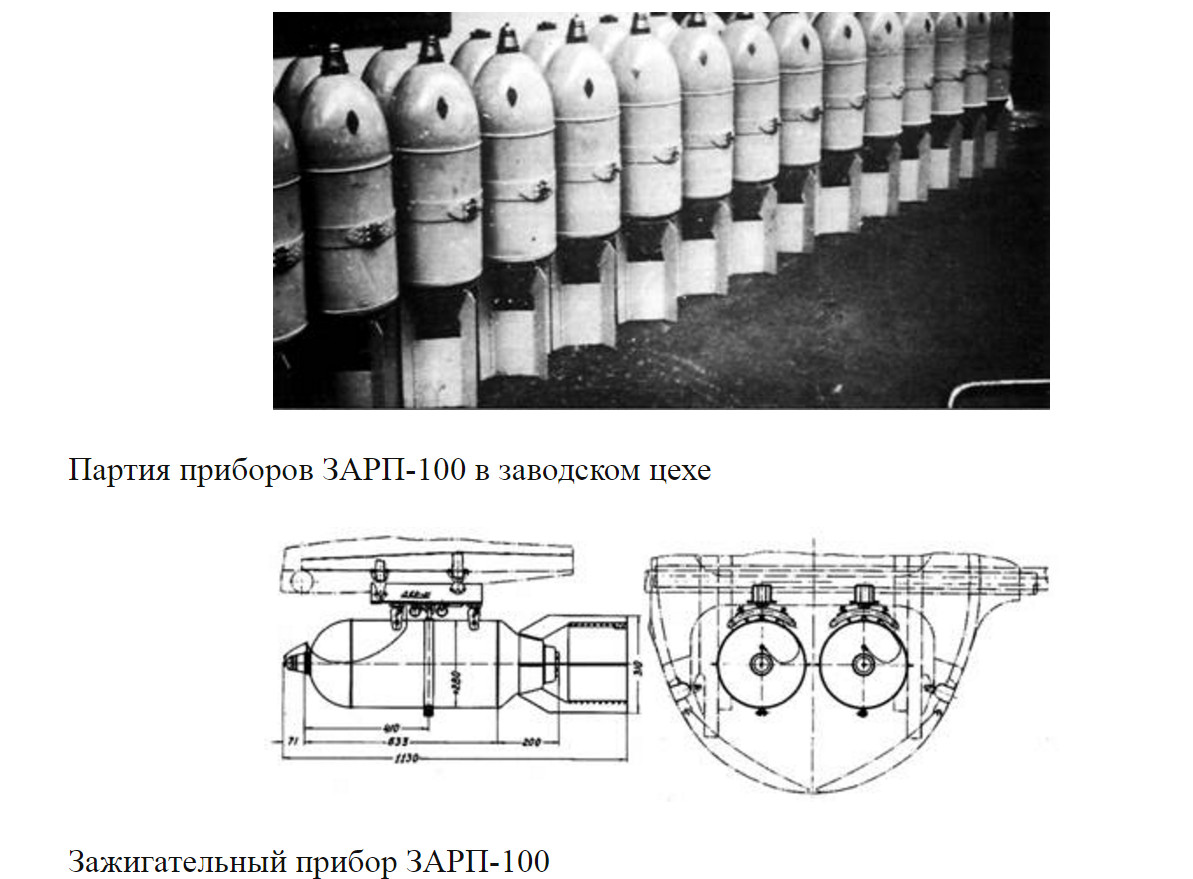

Мля...Не всё так "просто" оказывается (если верить статье в "Авиация и космонавтика 2012 02") - http://mirror5.ru.indbooks.in/?p=83140 P/S Если только в статье не "модернизированный" ЗАРП-100 обр. 1941 г.
мля.... фост точно 1в1, но конусы..... и прижимное кольцо.... сопутка по сбросу была ранние совецкие трёхдюймовки ну и +явно не я её из говняшек сварил, мне и фоста реставрировать хватило

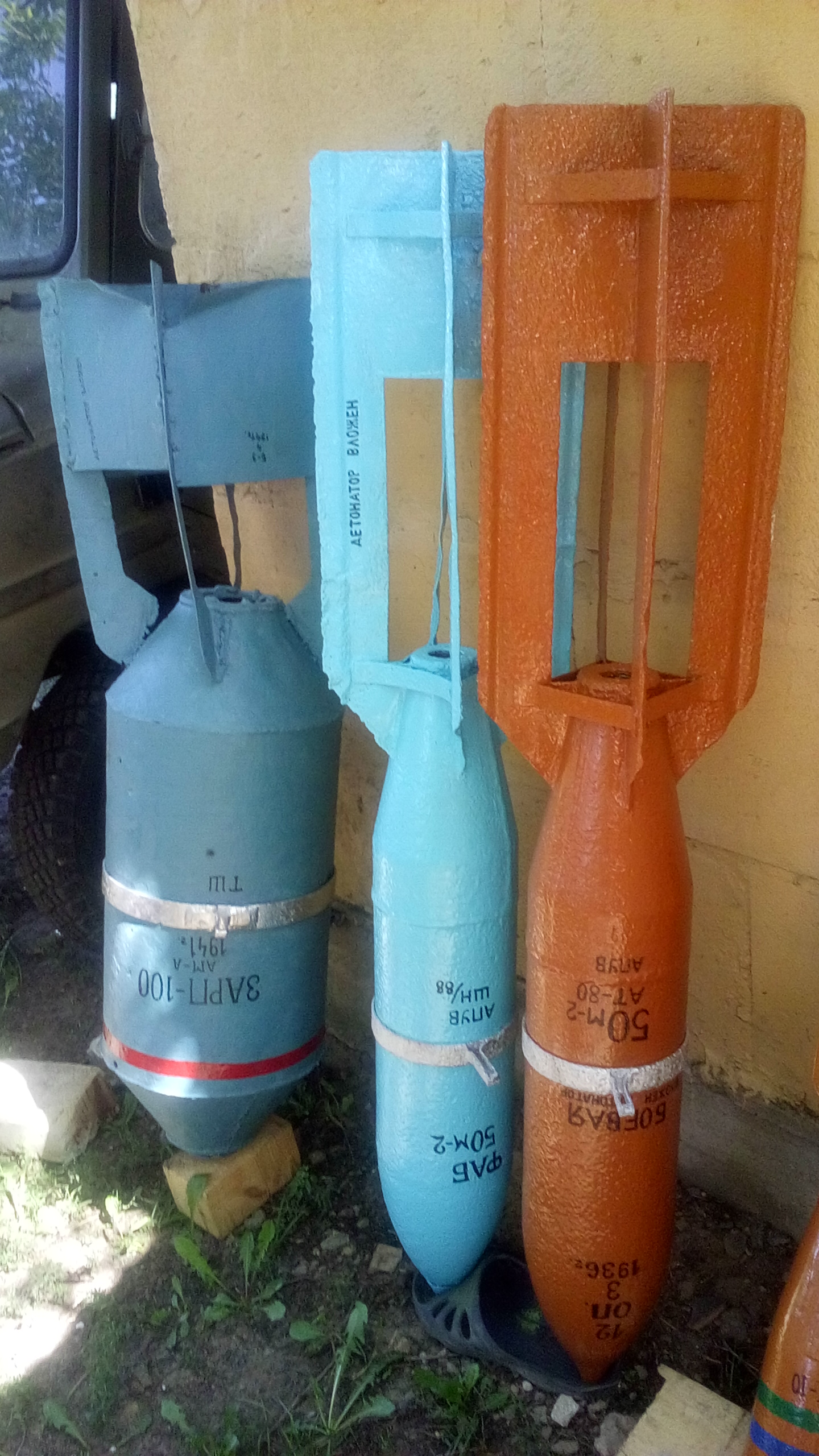

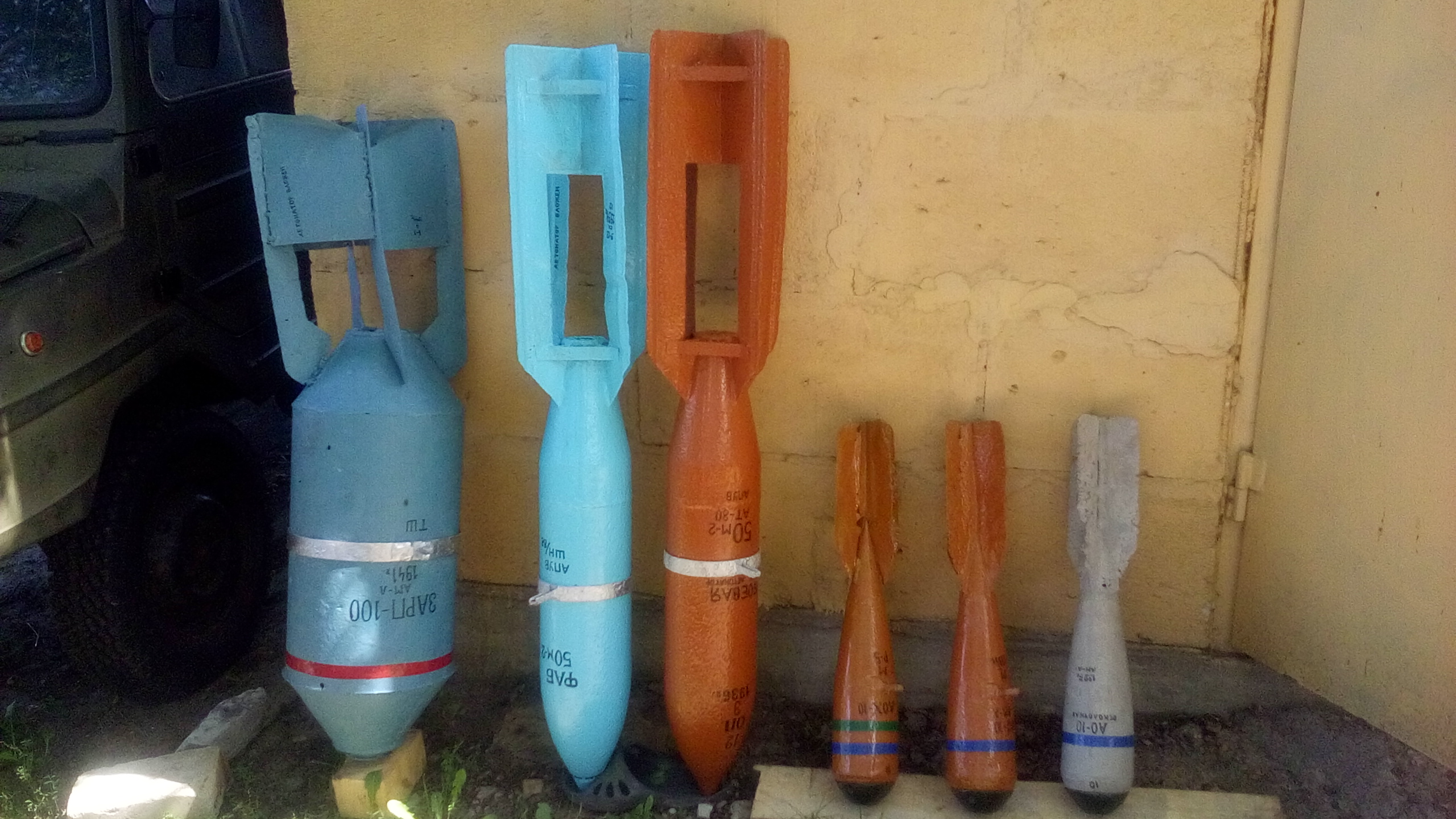

перед отправкой в музей "косой капонир"..... сразу видно в каком состоянии варил слева направо - зарп-100-тш, фаб50м2, фаб50м2, аох-10, ао10, ао10. https://reibert.info/media/bomby-rkka-do-1941g.461782/ https://reibert.info/media/fab-50-m2-zarp-100.461784/
