Всем всего доброго. Как и у каждого из форумчан, насобиралось обломков и всякого убитого холодняка. Решил заняться всем этим и придать хоть какой то первоначальный вид этих предметов. Супер восстановление не получится это ясно, по скольку вся работа будет проводится практически на лавочке, на коленке и с помощью подручных инструментов, но всё же.
Цель темы такова, по возможности при моих ошибках указать мне их. Критика и подсказки приветствуются !.

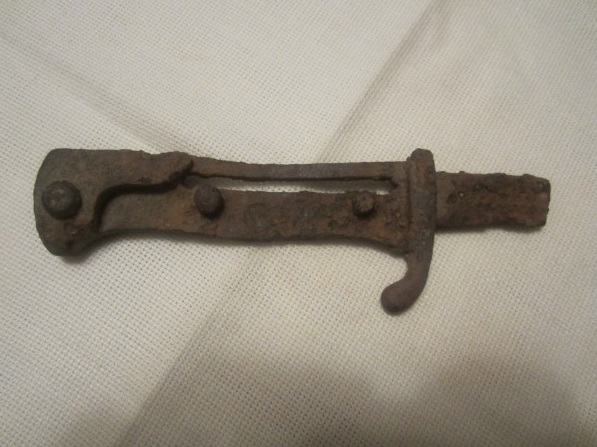

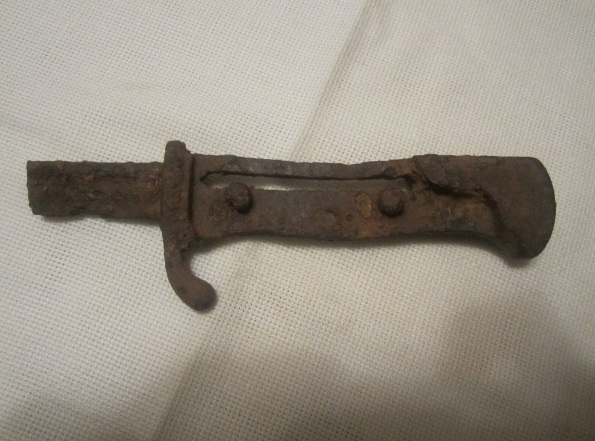

Первый пациент, он же первый найденный ХО сыном. Не восстановить грех.

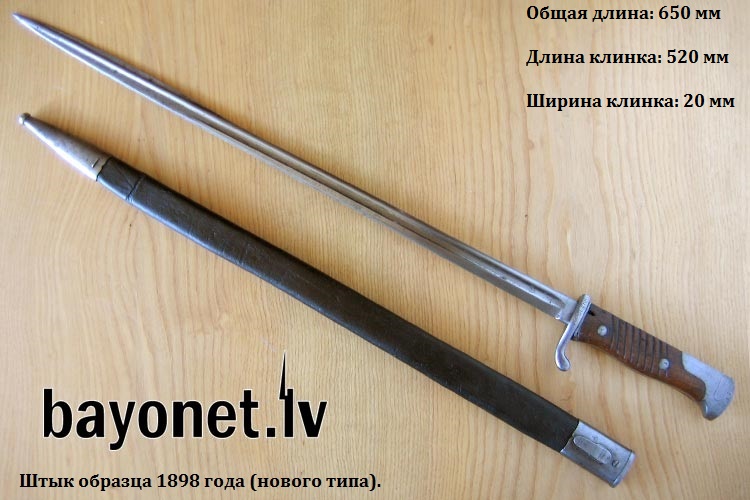

Маузер образца 1898 года, нового типа.
Информация по штыку собрана, по ходу буду выкладывать и делиться мнением. Хочется сделать как надо, так что указывать ошибки и косяки не стесняемся в ходе работы, так правильней получиться.
(Молчание в ходе работы и критику в конце,приму как оскорбление).



Чуда не обещаю, но что уже получиться. Поработал уже сегодня над маузером, вернее над его клинком. Отчёт сегодняшний сей час будет.



Мне отчёт тяжелей сделать чем смастерить. приходится все фото сжимать. по скольку я в командировке и пользуюсь модемом, соответственно фото в полном объёме передать не реально. Как бонус за ожидание фото, возле моей скамейки уже расцвела мимоза, может и на нашу землю скоро придёт весна.



Шаблон.

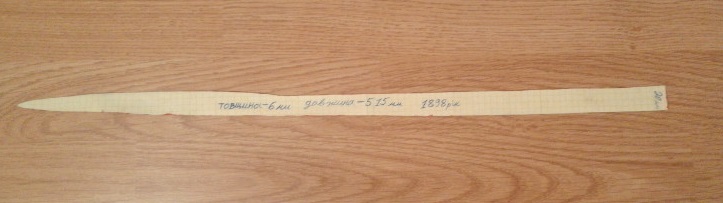

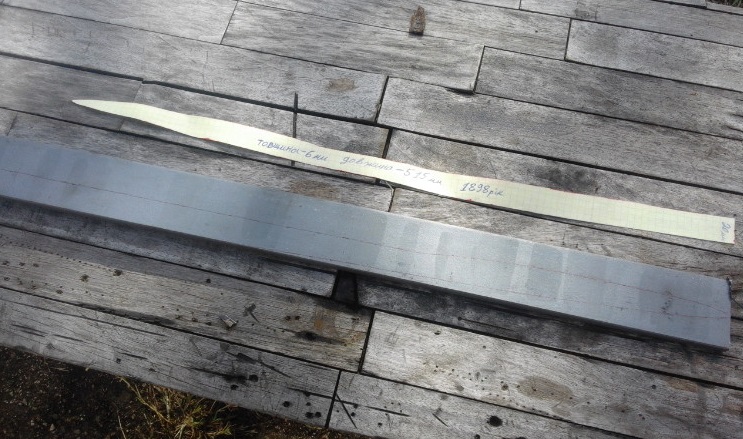

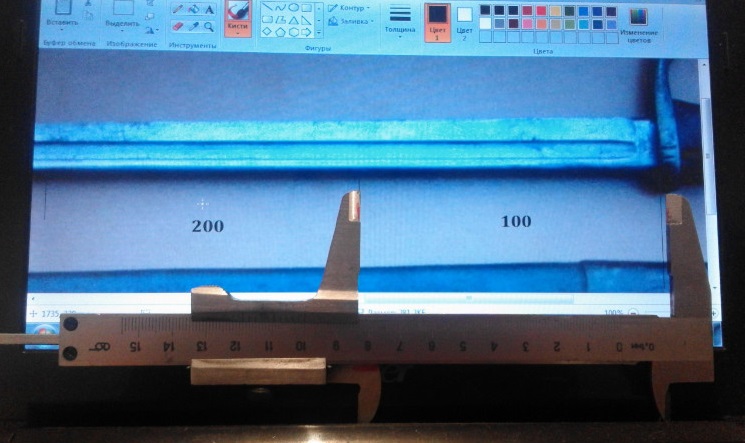

Зная параметры штыка, выбрал фото хорошего качества и в нужном ракурсе. С помощью программы в пикселях подвёл фото под нужный размер. Разметил на фото линии по 100мм друг от друга. Всё перепроверил. Наложил бумагу в клетку и перерисовал форму штыка, свет в комнате выключаю при перерисовывании, так экран лучше проглядывается через бумагу. Вырезал шаблон по форме и написал размеры для удобства. (первое фото разметка штыка подведённая под мой экран).



Контуры клинка.

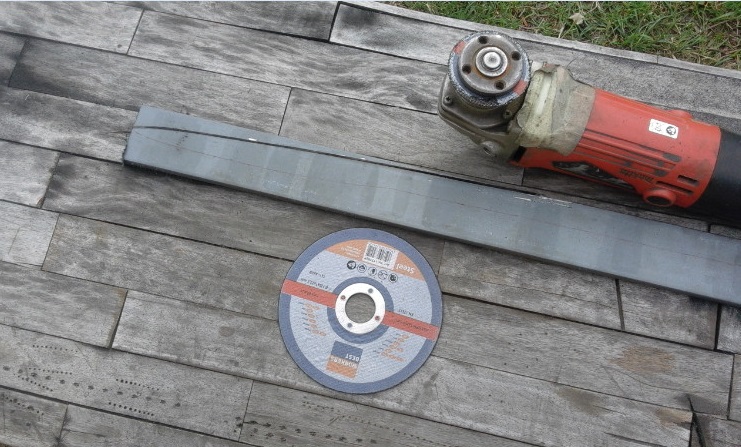

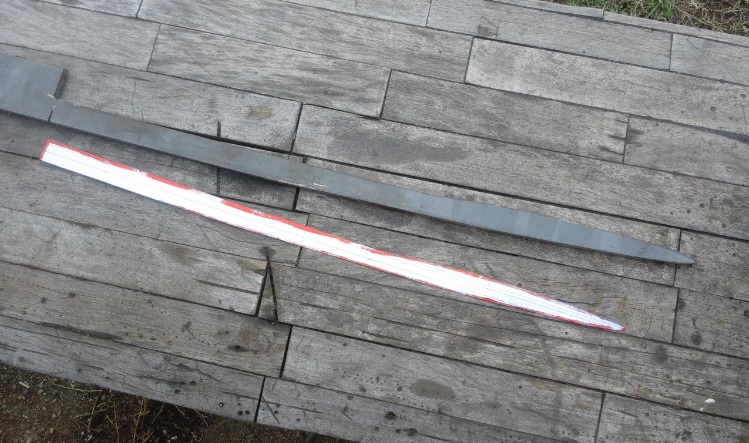

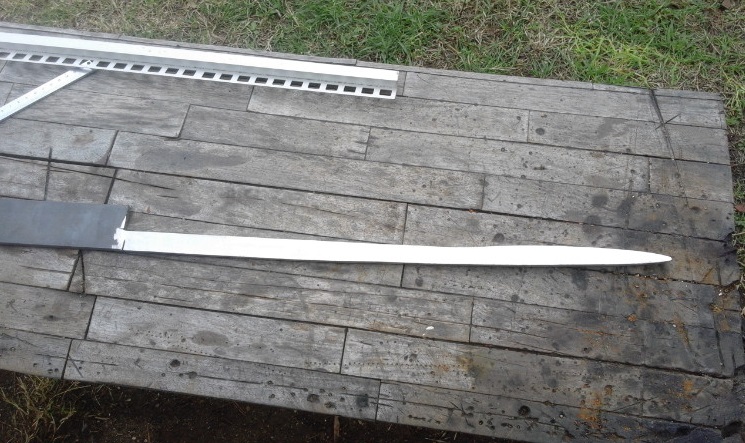

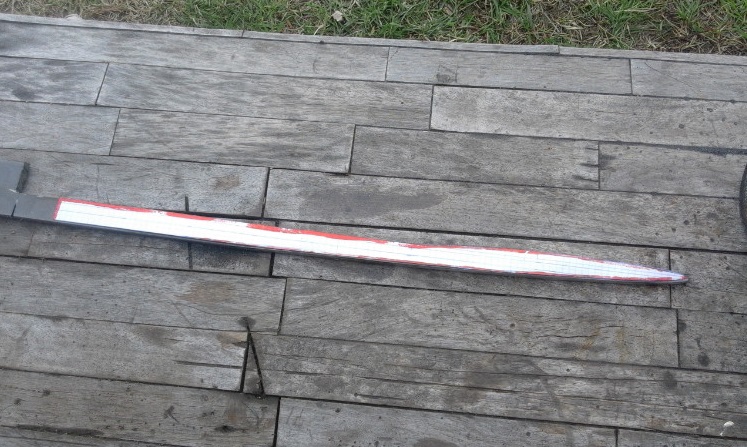

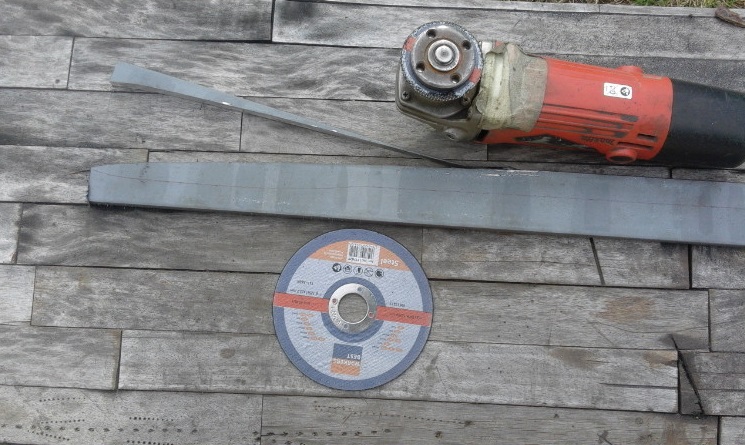

На полосу наложил шаблон, таким образом чтоб резать по меньше и отрисовал форму клинка. С помощью болгарки вырезал форму клинка, ушло два 125тых диска. По скольку полоса у меня толще 6 мм, пришлось подгонять под размер, запас чуть оставил.

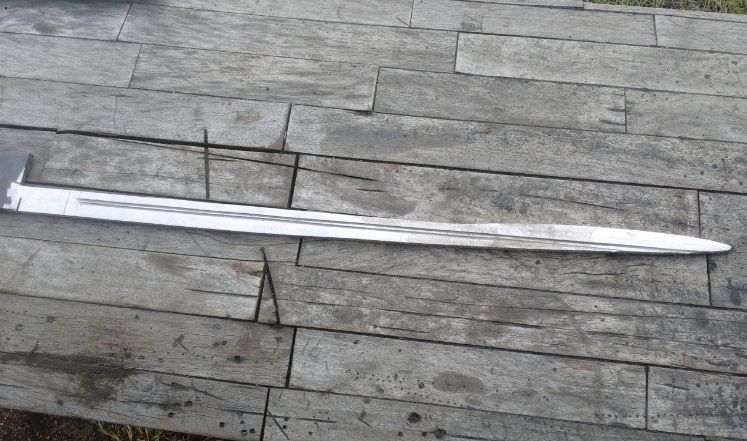

Ребро жёсткости.

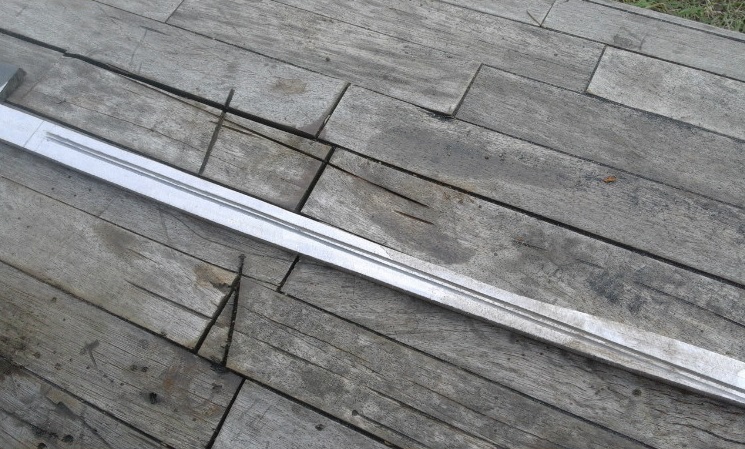

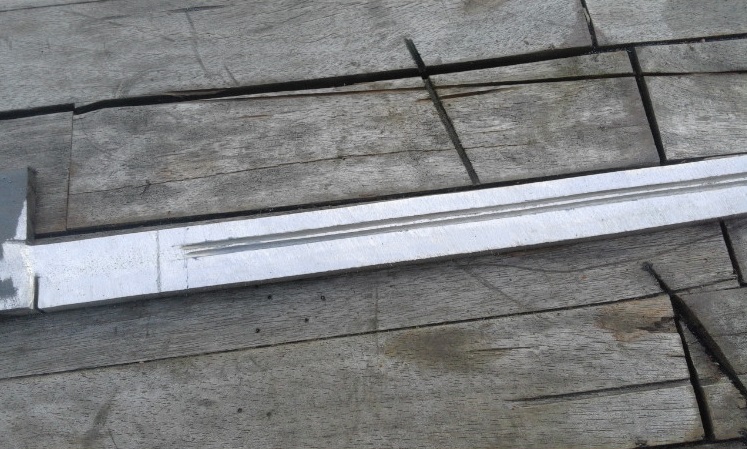

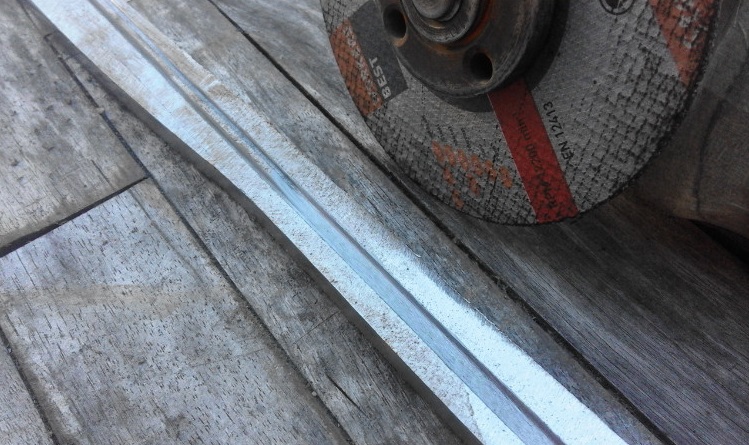

Начертил линии и прорезал болгаркой по краям будущего ребра жёсткости. Прорезал сразу с двух сторон.

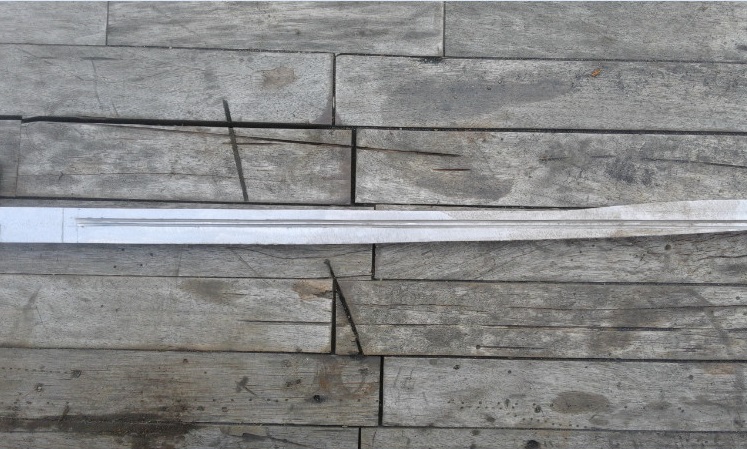

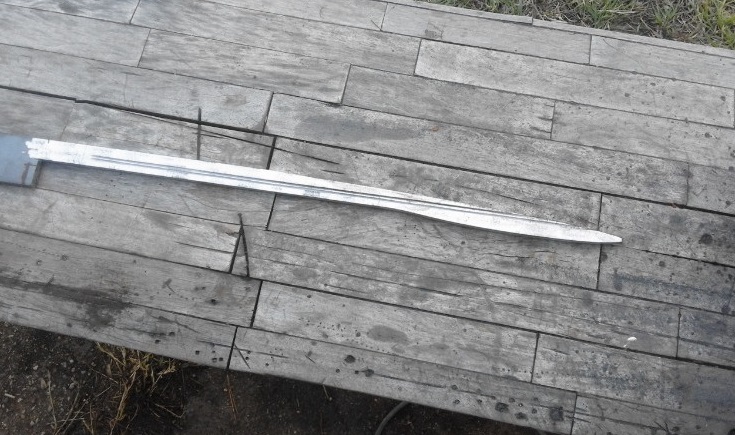

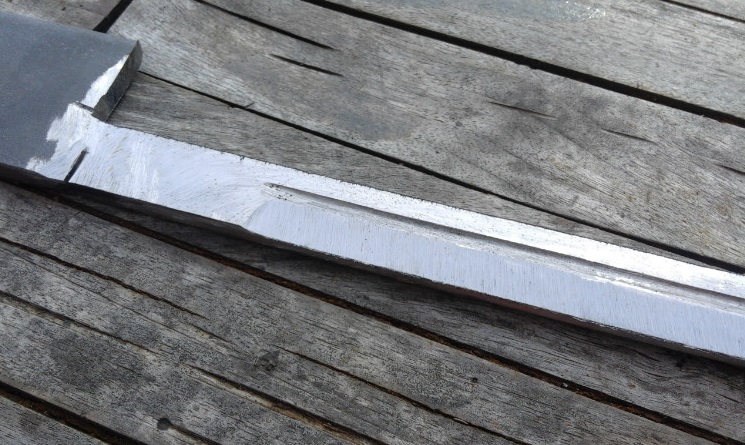

После крайних линий снял металл между линиями, с двух сторон. Грубая форма готова.
Замечание. Заготовку клинка от основной полосы не отрезал, так она тяжелей и это мне на руку, у меня же тисков нет и всё держиться на скамейке за щёт своего веса и габарита. Полосы вырезал без всяких приспособлений, просто болгаркой. Времени на всё ушло не мало, часа три не меньше, не спешил чтоб болгарка не соскочила с пути, плюс два чаепития,(рука устаёт в одном положении долго держать болгарку без перерывов).



Спасибо за поддержку, стараюсь.
Отдельное спасибо всем кто отслеживает тему.
Тема будет продолжена вторник , среда. Сегодня воскресенье а в понедельник религиозный праздник, жду два дня.



Если канавка полукругом, а не с квадратными краями тогда техника чуть другая. Такую канавку тоже буду делать только на сабле. На штыке конечно легче сделать будет.
Коротко о штыке. Закрепить за рукоятку, подложив под клин плотно дощечку для того чтоб не дрожал. Диск на болгарку нужен меньше половины стандартного (изношенный). Рука с болгаркой должна лежать на той же плоскости что и нож, хорошая жёсткость получается. Движениями в право и лево по ходу пилим канавку. Канавка получается за 5 проходов болгаркой. Не спеша и акуратно. Замечу что жать не нужно на болгарку по той причине что может получиться в канавке рез и потом его неудобно убирать, всё должно идти плавно. Наглядно выложу, когда буду делать.



требую продолжения банкета)))



Спокійно громадо, земля наша.
Всему своё время, чего продолжать если не делалось. Вчера праздник христианский был и шуметь грех, я же не басурман какой. Вот допью чай, ещё чуть поработаю и следовательно отчёт по сделанному.

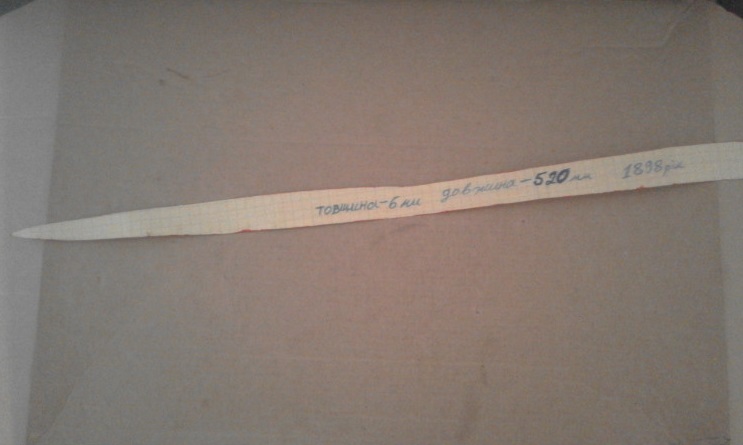

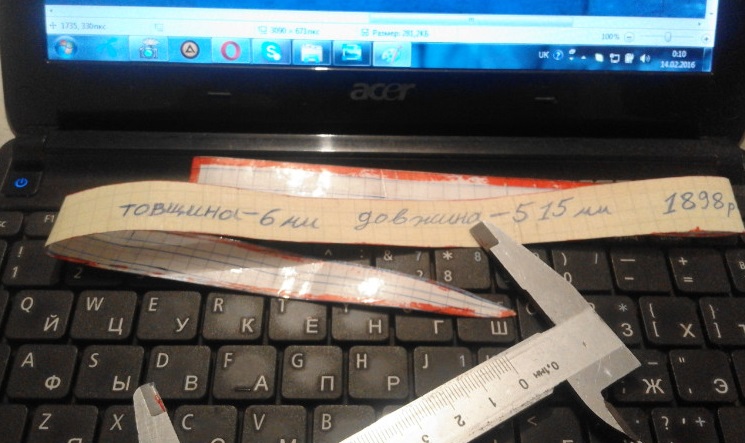

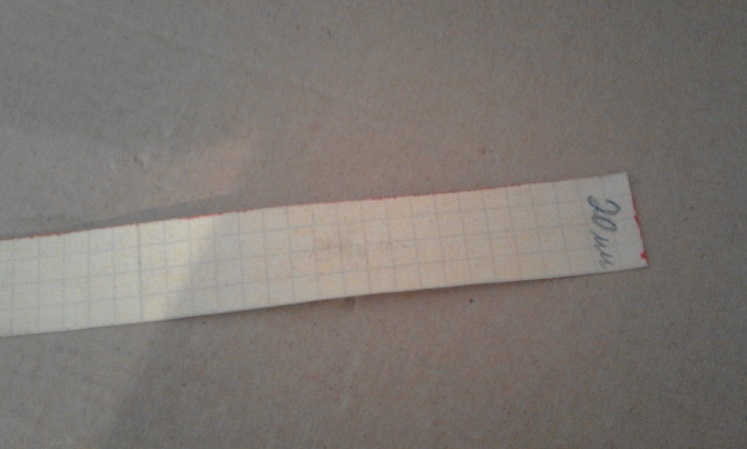

Продолжил работу. По ошибке выставил в 7 посту не финишную схему. Ошибка открылась когда сделал замер шаблона, надпись 515 а длинна оказалась 520, почесал репу и нашёл ошибку. Исправил надпись на шаблоне (надпись делаю на шаблоне чтоб всё под рукой было).
На схеме есть линия вдоль клинка и линии режущие клинок, без них не обойтись при перерисовывании клинка. Вместе с перерисовкой клинка рисую и их, сдвигаю рисунок на экране , переставляю бумагу и сопоставляю линии, всё выходит хорошо. Такая канитель из за того что монитор не позволяет уместить весь рисунок целиком (тем более мой походный).
На фото всё исправлено.



Спасибо за поддержку, хобби в радость. Если нет желания мастерить то я и не мастерю, а бывает как вступит в бошку, идеи так и прут, вечерами ж делать нечего. Идея со штыками пришла в связи с тем что надоели стволики, отдохну от них и опять вернусь к стволикам с новыми силами. Вам удачи.

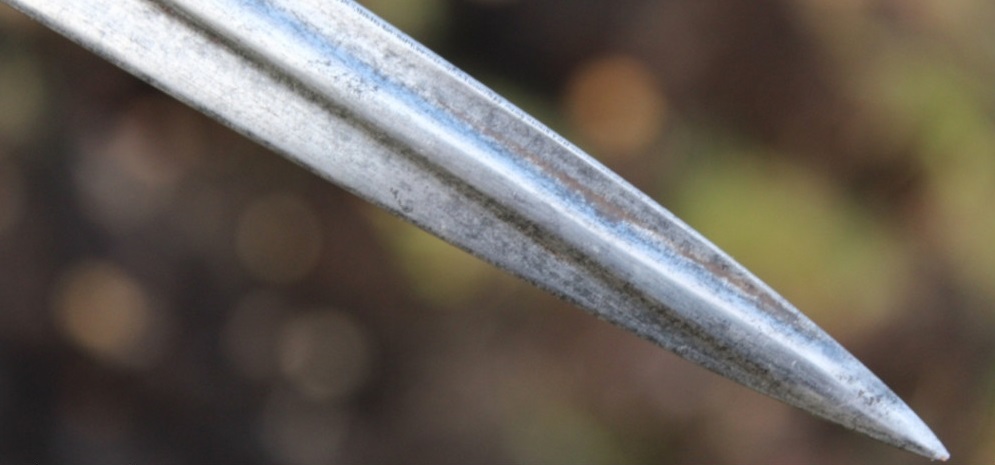

Данный штык оснащён елманью. Удар от плеча и до самой задницы конечно не получиться но шапку наверняка портил. Для работы брал эти фото.

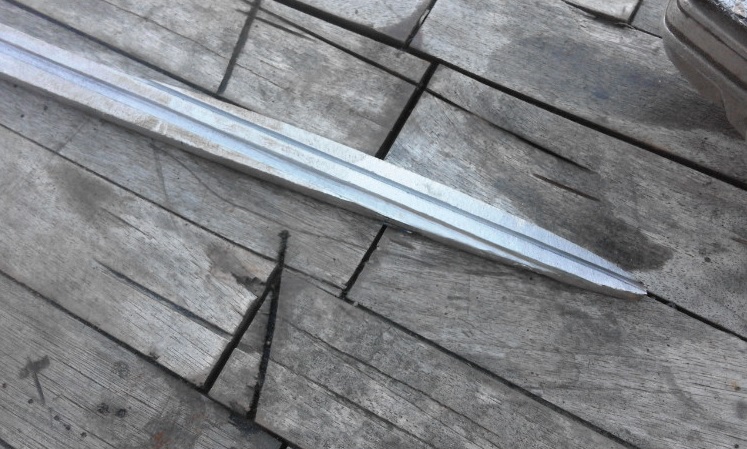

Елмань.

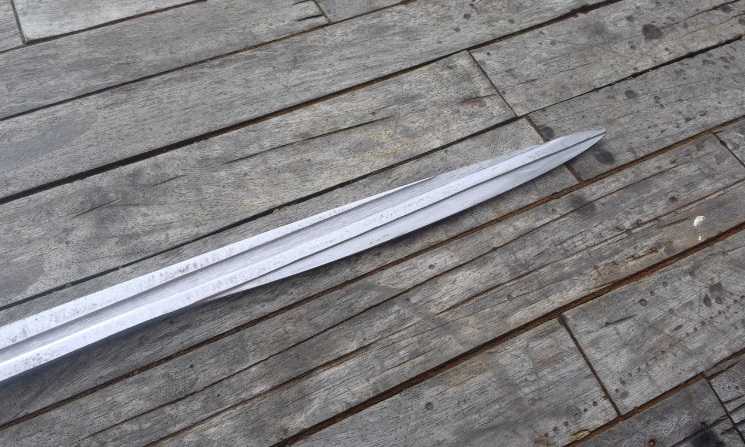

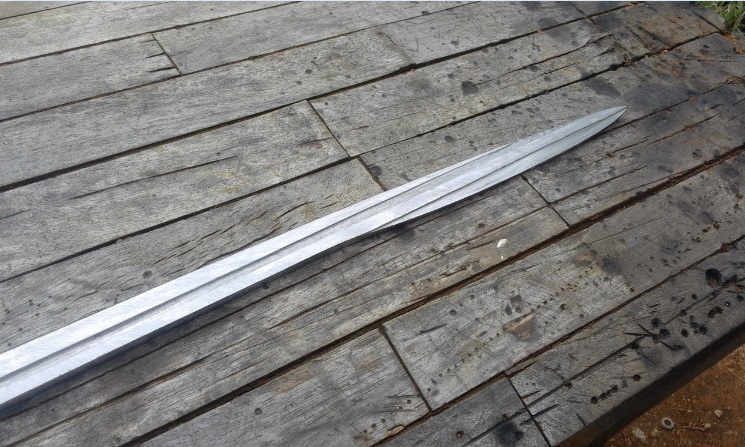

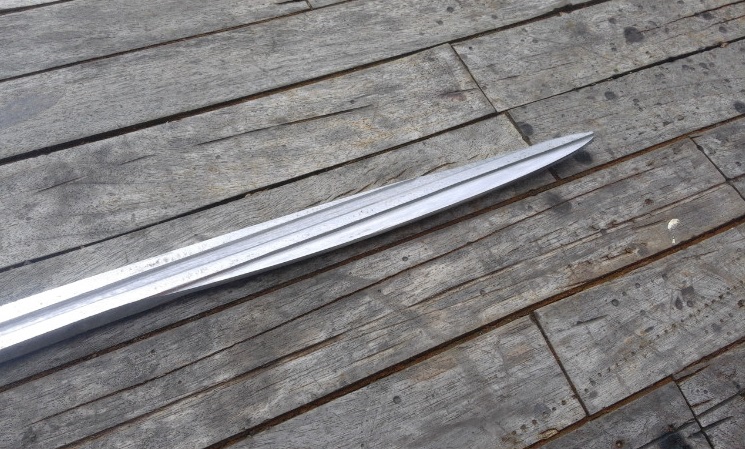

Сделал рез болгаркой по контуру елмани, практически резом продолжил линию верха клина по прямой, к кончику клинка.

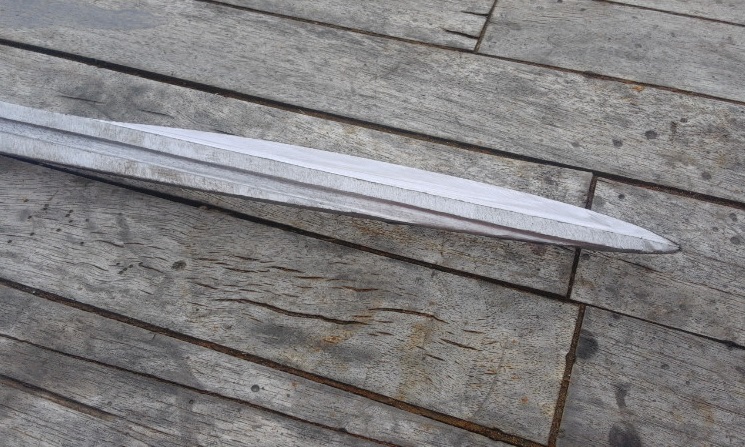

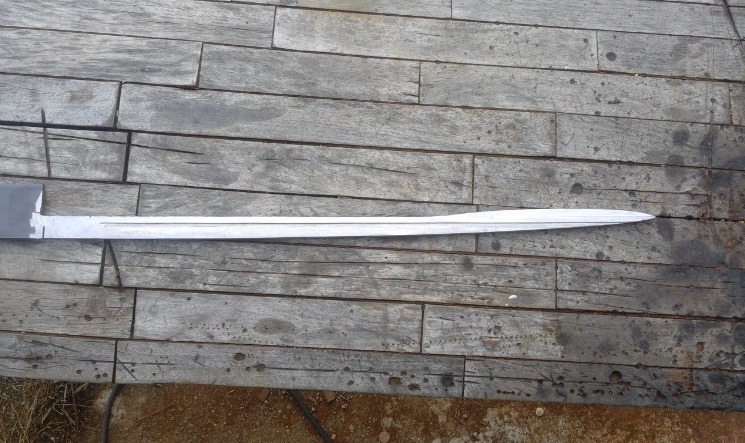

Лишний металл аккуратно спилил болгаркой, диск использовал тонкий для резки. чтоб не напартачить. Пока всё идёт отлично.



Заточка клинка.
Первый проход болгаркой.
Как писал выше, заготовку не отрезал от пластины, под весом хорошо держится на скамейке и при работе болгаркой можно поджать коленкой или наступить. При работе много приходится перекладывать заготовку и менять направления для работы. Следовательно закреплять просто надоест.
К делу.

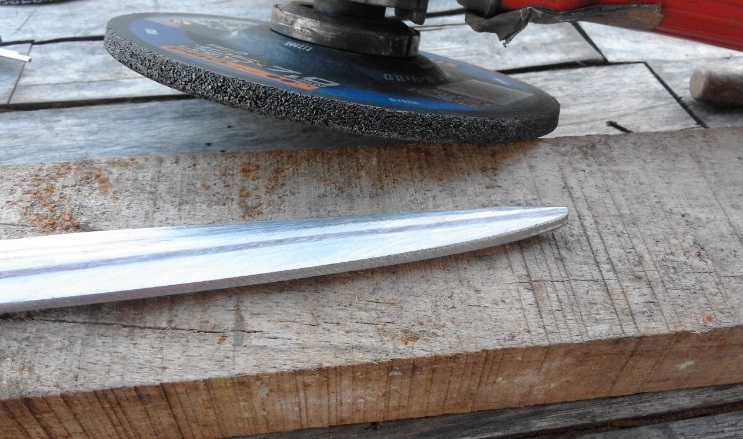

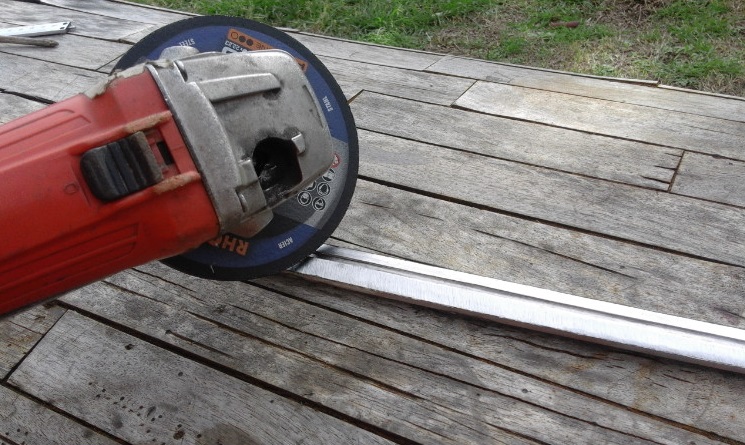

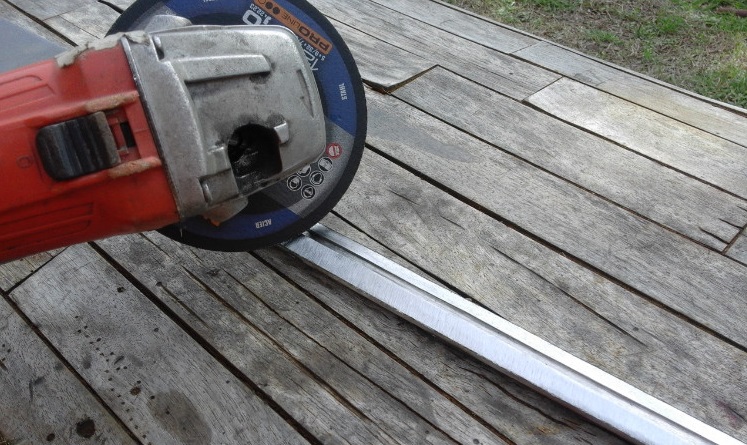

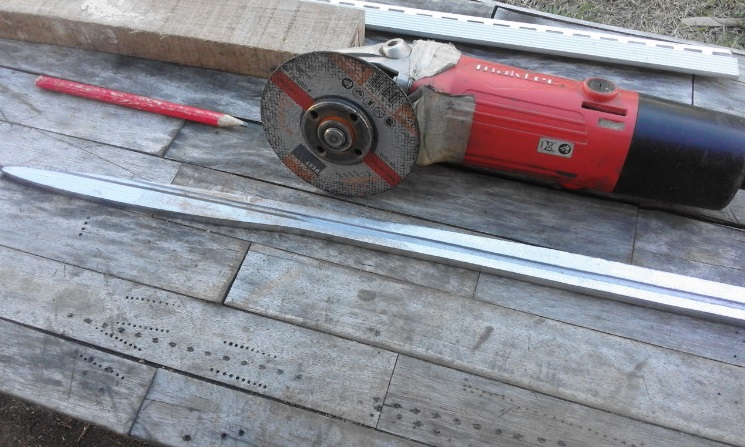

Болгаркой с толстым шлифовальным диском, он на последнем фото, под углом шлифовал заточку. Шлифовал движениями вперёд назад по 2 сантиметра шаг примерно и до того состояния что в этом сообщении.
Для новичков советую снимать слой металла меньше, я пёс битый и для меня это пустяк а вот начинающим следует растянуть это удовольствие на два три раза, так получиться лучше. При проточке стараться не сделать зареза, потом тяжело его снять, всё должно идти плавно.

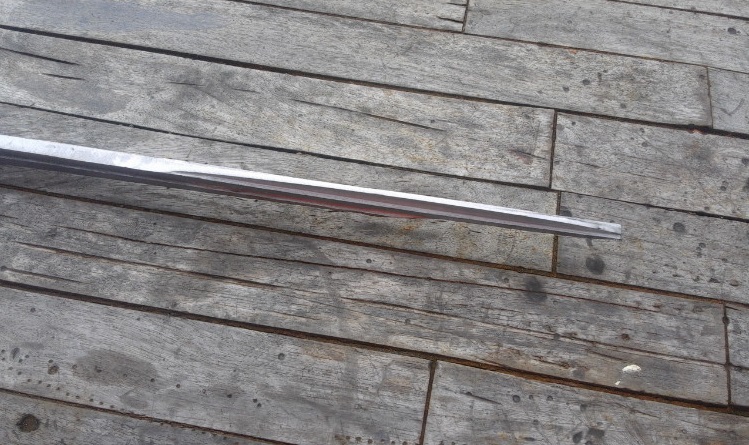

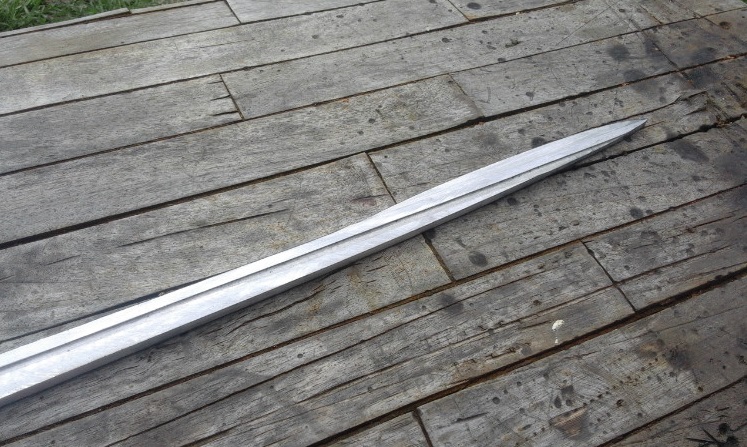

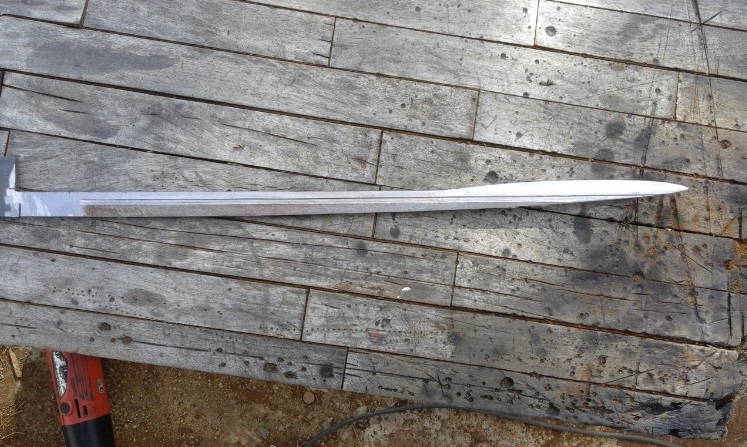

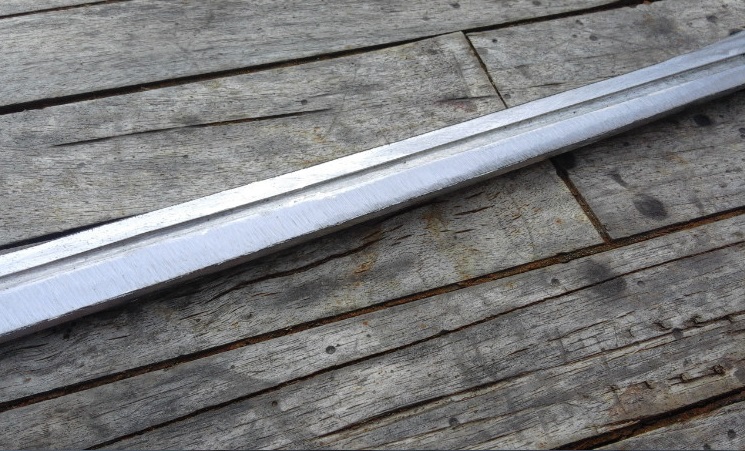

Результат первого чернового прохода болгаркой.

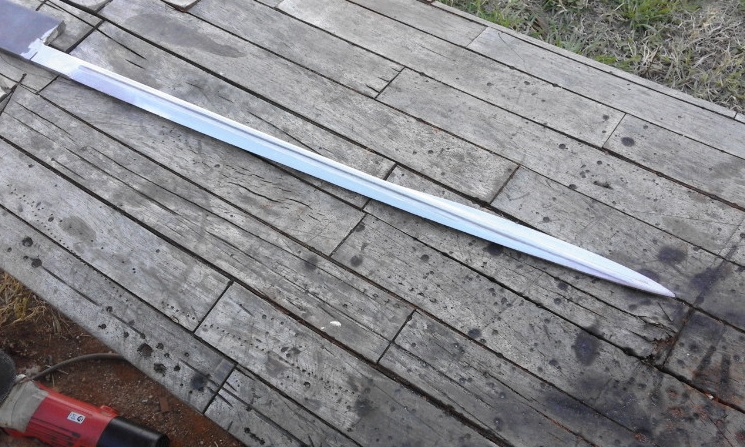

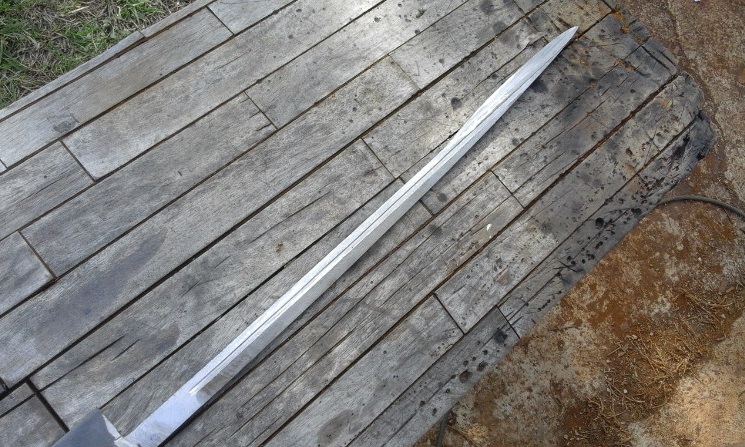

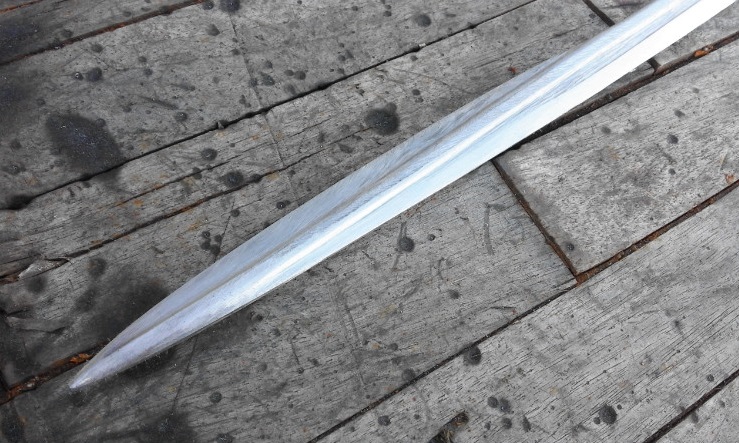

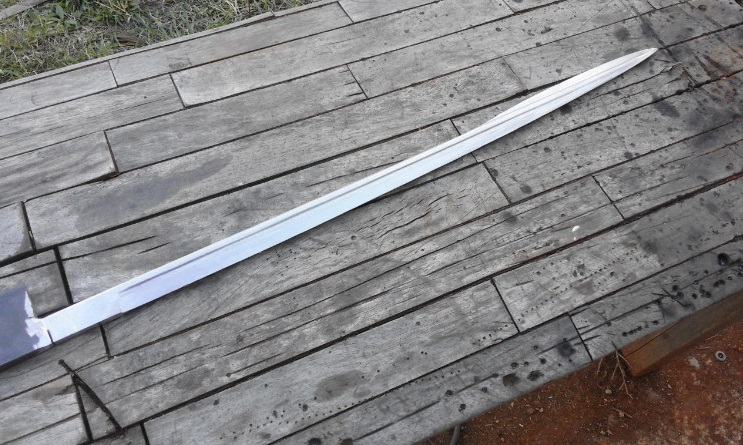

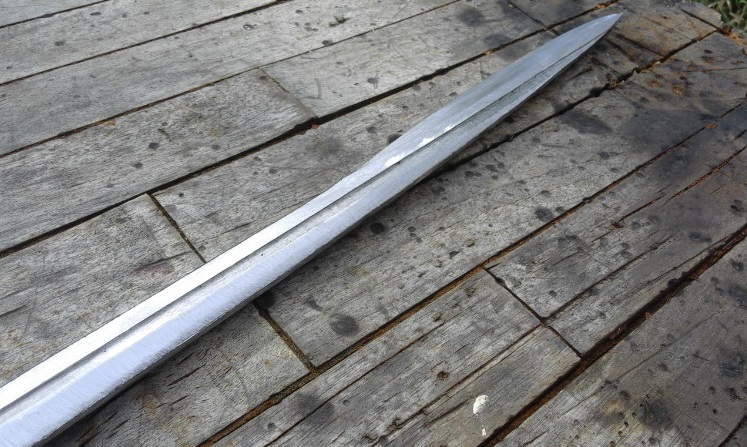

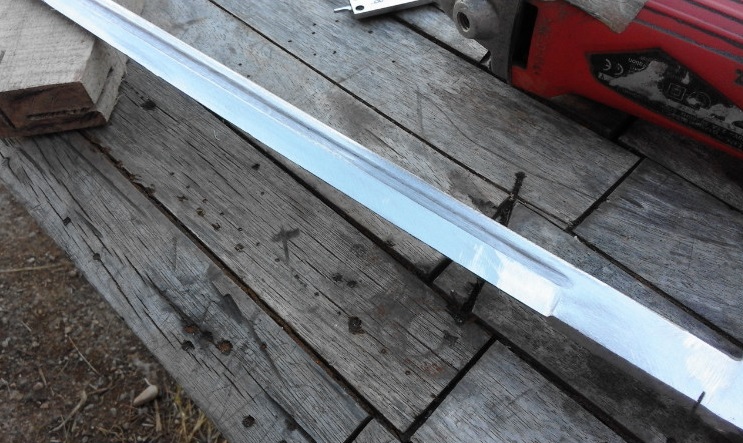

Второй проход болгарки. Дальше только шлифовка тонким диском и калибровка.

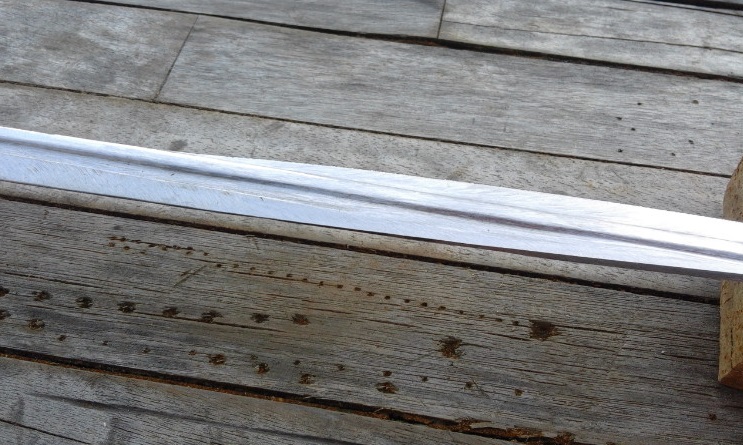

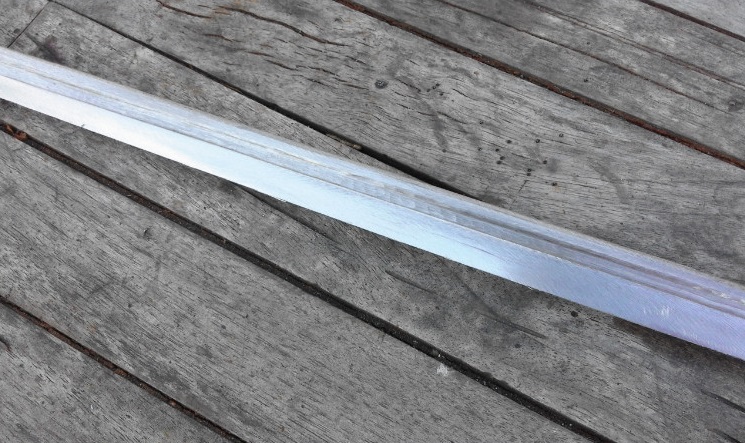

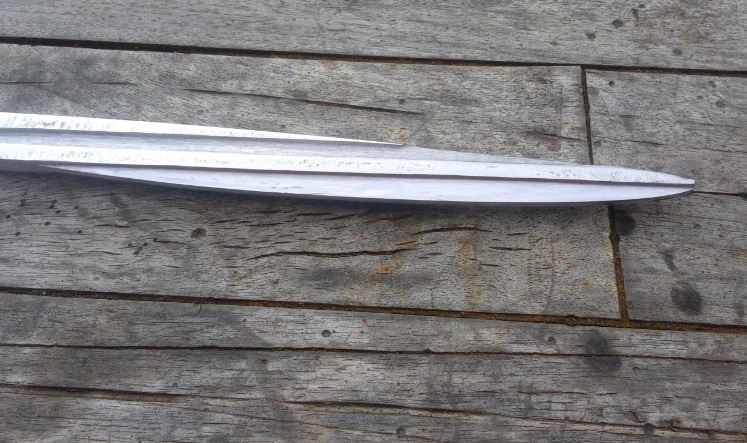

Скругление граней на ребре жёсткости.

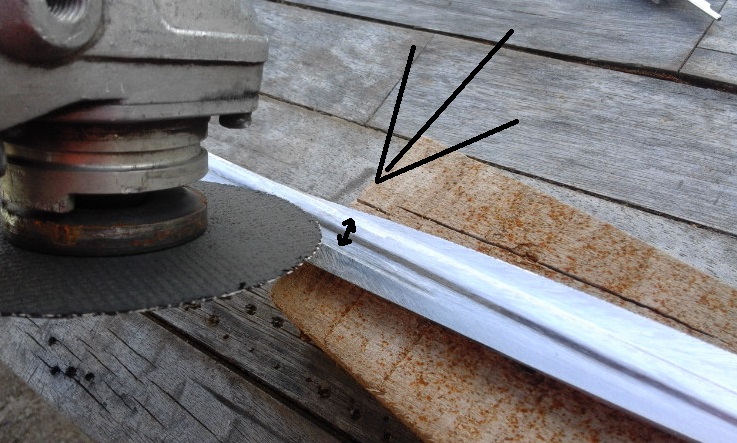

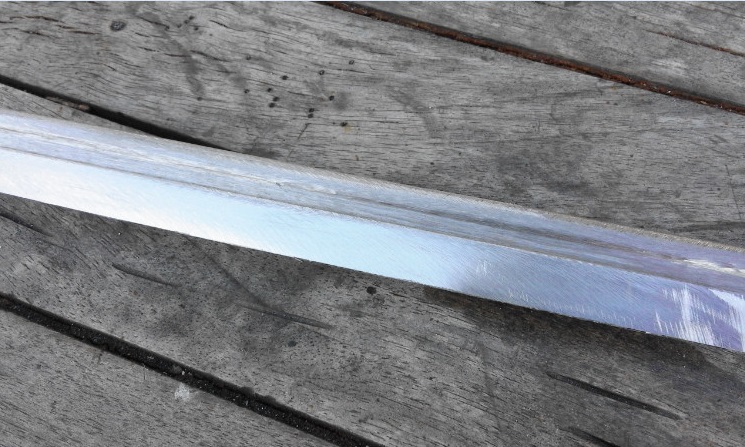

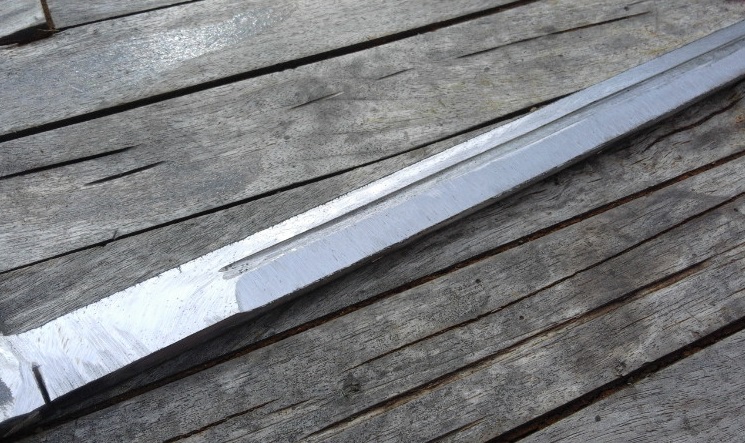

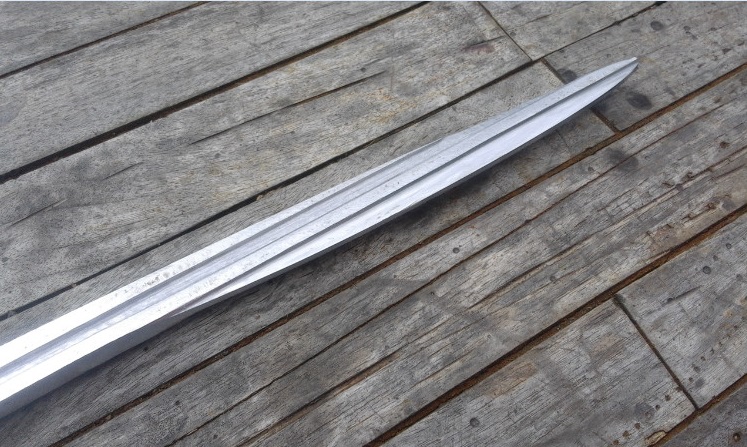

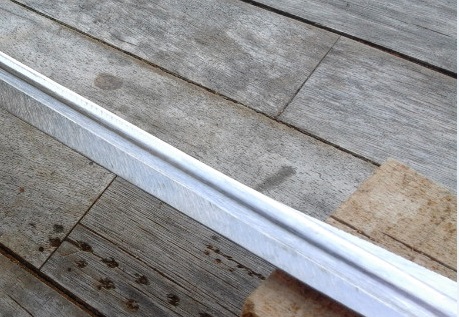

Грани шлифовал болгаркой тонким отрезным диском, на одном из фото отметил движение диска стрелками. Водил диском по грани короткими движениями не прижимая сильно только дзык дзык. Как начал с одного края и без перерыва до другого края. Работа пока черновая, так называемый серец. В работе пока только болгарка и штангель циркуль.



Пока всё так, мнения, критика, подсказки по клинку принимаются сегодня. Завтра будет поздно для советов, планирую вывести в чистовую, пан или пропал.
