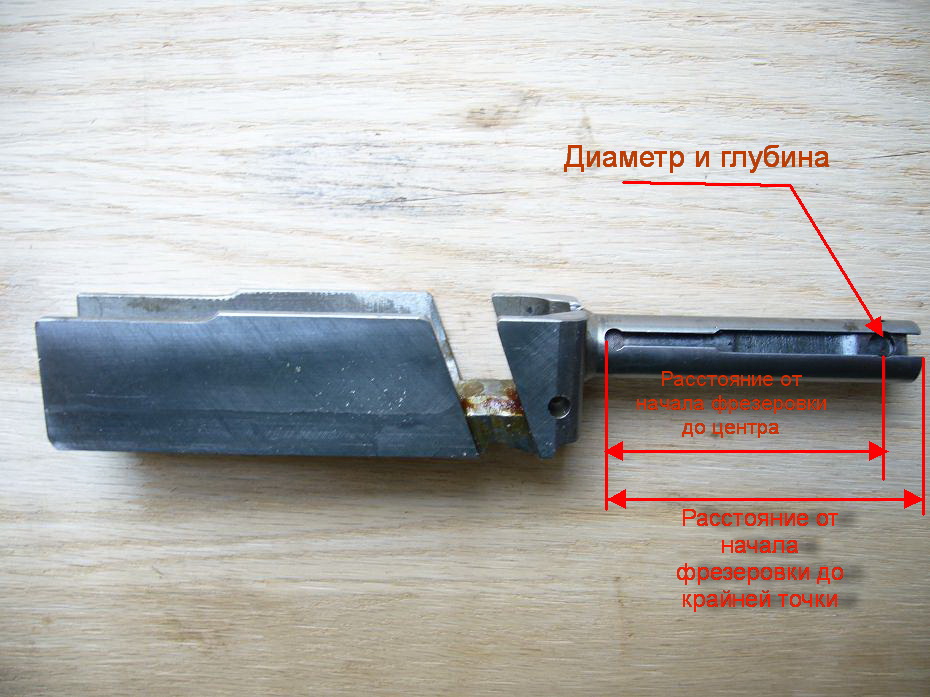

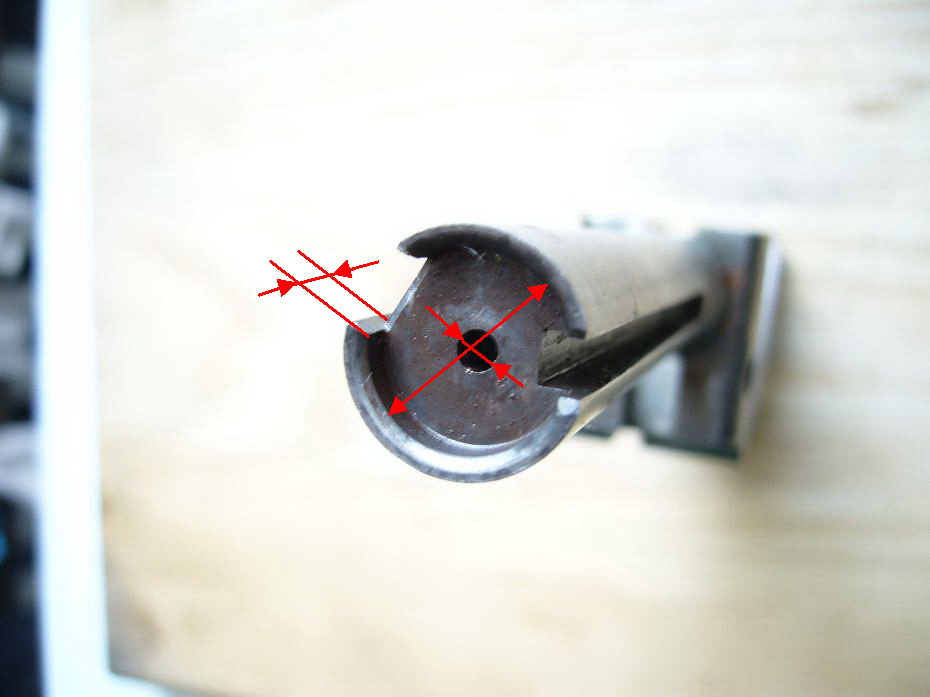

Камрады, помогите восстановить до заводских размеров затвор ППТ для СХП. Нужны несколько размеров, возможно у кого-то есть такой затвор в исходном состоянии или чертежик, буду премного благодарен, а может и полезен чем-то. Вот фото интересующих размеров, а также конфигурация внутреннего отверстия под ударник (с размерами)

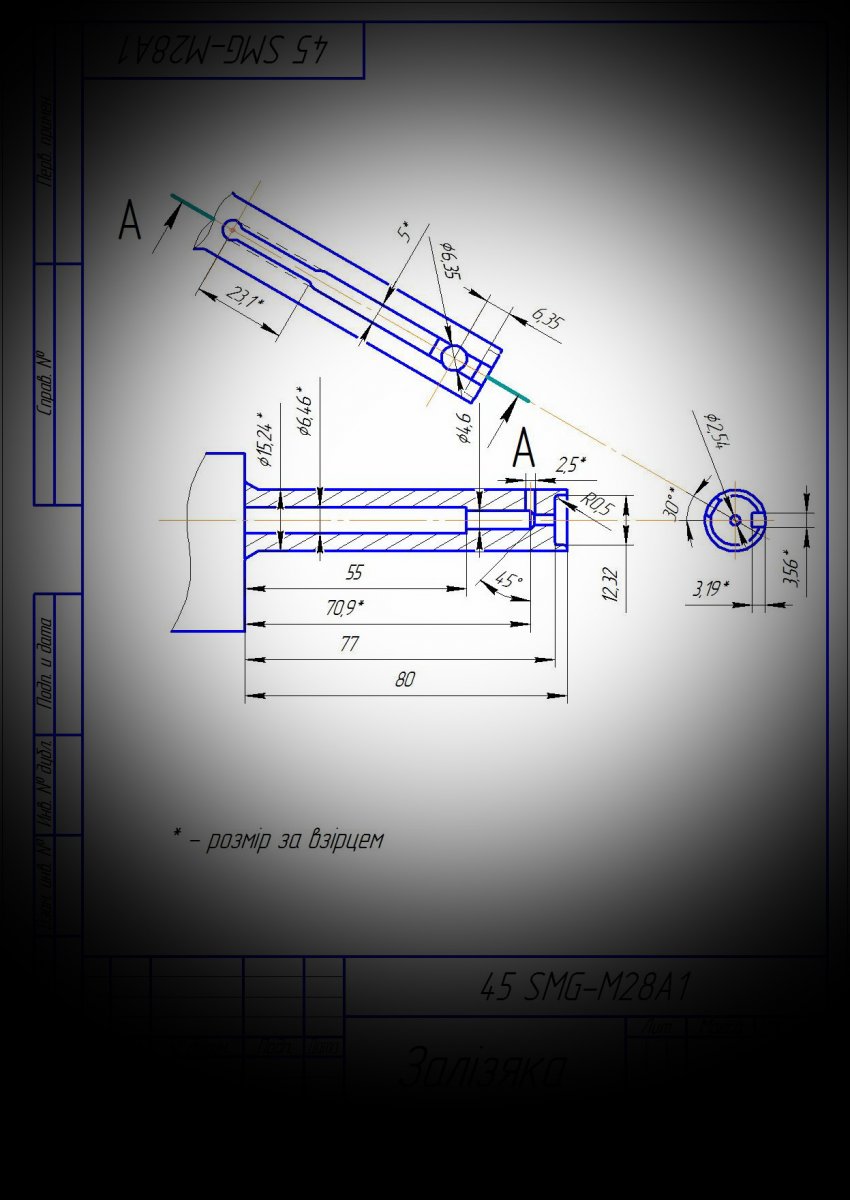

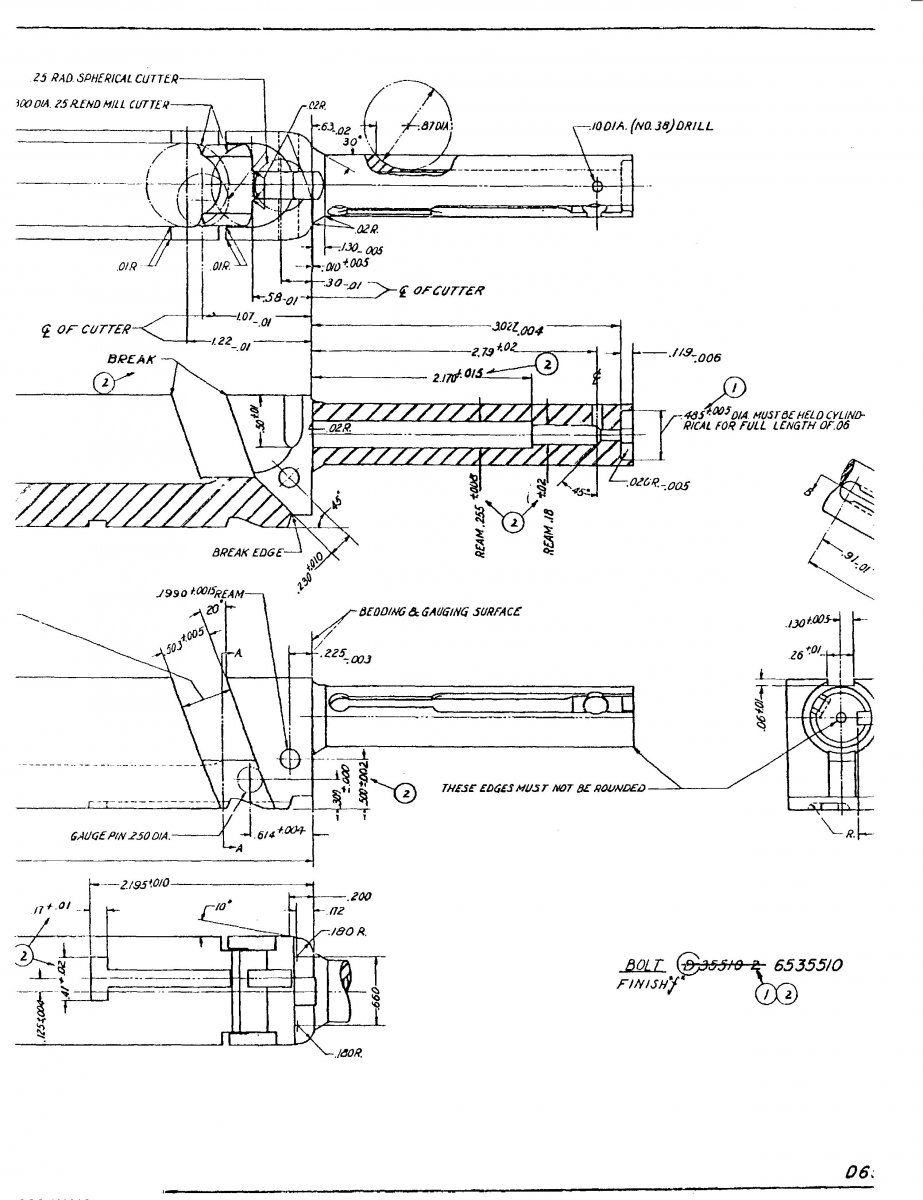

Чертеж - бомба! Разобрался, очень правильные привязки, к дюймам привык. Своему мастеру перевел в метрическую систему и нужное заново перечертил. Возможно сделаю, если будет время, 3D чертеж. Кому нужен чертеж для восстановления в хорошем качестве и в мм, обращайтесь. Вот пример:
