я бы не был так уверен Возможно это по WWI, но фото плохие. Вообще похоже это взрыватель для малого шрапнельного фугаса. У него как раз выемка под примерно такой взрыватель была.Точнее это может быть ударный воспламенитель.
МУВ был принят на вооружение в 42г., затем, в 43-ем был модернизирован. Это не МУВ, но возможно, схожий по принципу действия, взрывак.
Ой,откуда такие сведения ужасные? Пожалуйста,прочтите для ликбеза вот эти статьи - http://www.saper.etel.ru/history/istor-muv.html и http://www.saper.etel.ru/history/istor-muvc.html Просто ПОМЗ-2 приняли на вооружение ещё в 1941 году,а PMD-6 ещё аж в 1940 и они уже просто как бы сразу шли с МУВами
ну и? даже по Вашим ссылкам, он появился во времена СССР, но никак не в ПМВ как Вы написали, так кто?
Я дико извиняюсь,а Вы вторую ссылку открыли? или мне привести цитату из моего же второго сообщения? К тому же,Вы знаете по позициям каких годов найдено изделие? К тому же, если эта вещица была найдена под Севасом,то это таки вид МУВа
Еще раз повторяю, не путайте модель МУВ и другие взрыватели, конструктивно схожие с МУВом или его многочисленных аналогов (УВ, УВГ, и другие минные взрыватели натяжного действия). Это не МУВ. Дальнейшие слежение за темой прекращаю, если хотите обсудим в личке.
Скажу честно - я не боюсь публичного обсуждения этого изделия. По-моему всё же Вы не прочитали данные мною ниже ссылки. Я ничего не путаю. Я могу показать фото нескольких изделия по WWI и они вылитые МУВы,но они не МУВы. Намёк надеюсь ясен? Правда быстренько после WWI страны, создавшие эти взрыватели, благополучно о них забыли. Ну а в СССР нет и поэтому отцом МУВа считается СССР! Да и у МУВа было всего несколько советских довоенных и военных аналогов. Кстати, УВ приняли на вооружение в 1932 году. МУВ появился в 1940 году. Данное изделие - это легко может быть изготовленный руками защитников Севастополя МУВ. Он очень на это похож,но к сожалению из-за качества фотографии сложно что-то конкретно сказать. Но даже по такому фото у меня есть некоторое представление как изготовлен этот образец.

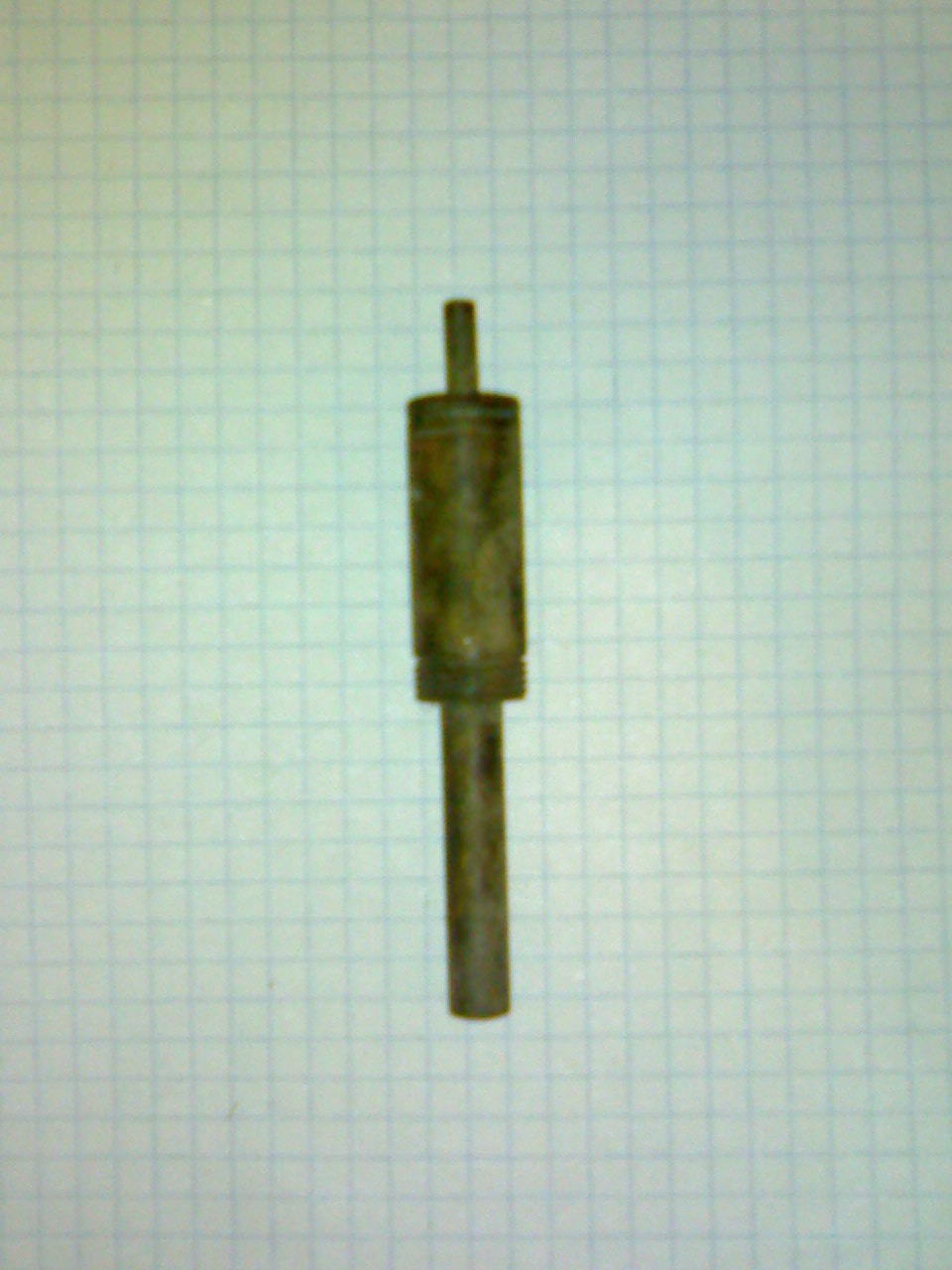

Это точно не мув. Изделие попадается уже не первый раз. Принцы действия нажимной на срезания маленькой проволочки оная вставлен в шток который торчит. проволоку видно сбоку. Постараюсь сделать более качественные фото. Корпус по виду цельно точеный.Период на начало обороны 1941.
Ну так выкладывайте изначально нормальное фото! По такому фото - это гадание на кофейной гуще. Уже он и историю МУВа затронули, которой многие что-то увы не владеют,хоть и материалы есть в инете. Если это так,как Вы описали - значит нажимной взрыватель. Если шток подпружиненный,то он сегодня нажимной,а завтра натяжной. Что,впрочем,в принципе не исключает и конструкция МУВа,чем и пользовались советские партизаны при минировании ж.д. немчуры! Геометрические размеры определены по клеточкам,а вот фото со всех сторон обязательно нужны!

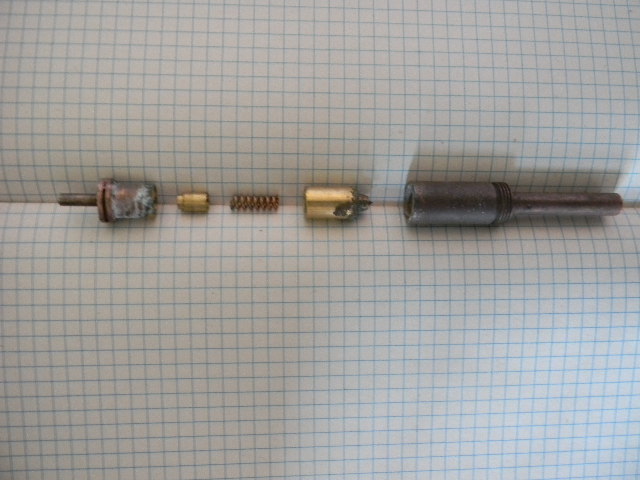

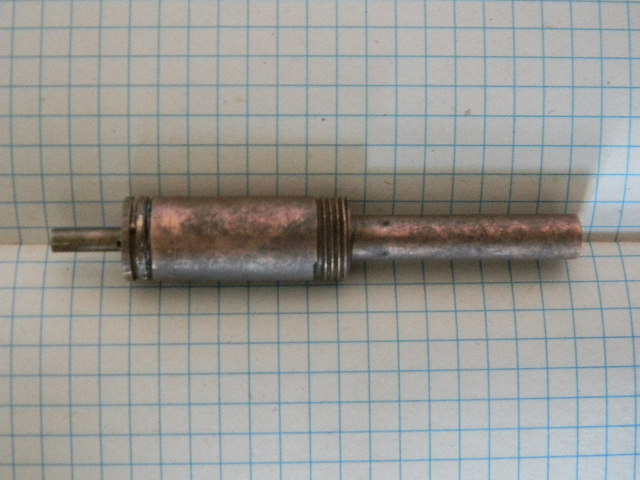

Ну вот более четкие фотографии. Все детали выполнены из бронзы корпус цельно точеный кд №8 собран в низу.Сборка обжата тремя точками на фото видно.Внутренности вставлены через верх в след порядке. Втулка с бойком но боек вставлен во втулку видимо с натягом потому как сидит очень плотно и не двигается дальше пружина и сверху на пружине колпачке. патом крышка в которую вставлен шток.Шток закреплен в крышки шплинтом который при нажатии на шток срезается и шток уходит вниз. Шплинт видно его края загнуты в проточки крышки. Сверху крышки шток тоже имеет сквозное отверстие у самой крышки.
Кот* в Севастополе каких только эрзацев не делали! А принцип работы какой? Шток перерезает шплинт, а дальше? втулка с бойком напрямую в кд уходят? или там капсюль вопспламенитель стоит? На МУВ он и близко непохож.. такой принцип с перерезными шплинтами был на нем. противотанковых минах... типа такого
Интересное предположение насчет КД8. Вообще то КД8 - 48,5мм, а по вашей фото всего 40мм. Еще поаккуратнее в корпусе имеется промежуточный капсюль.
Сделайте фотографии внутренней части крышки и самого корпуса. Взрыватель не так прост,как кажется! И трубка запала пустая или нет? А то не ясно.
Начнем по порядку. при нажатии на шток он срезает шплинт нажимает на колпачке под которым пружина она начинает сжиматься когда пружина сжалась до максимума вся конструкция двигается вниз под воздействием штока и выдавливает боек из втулки. Когда боек выдавлен пружина распрямляется и придет ему ускорение.Баек устремляется в капсул ну или что то типа это во там в трубки в рае не обжыма точками просто гладкая фольга. поскольку корпус изделия цельно точеный допускаю что в трубке собран к/д что то типа 8 ки только с капсюлем. Уточнять что именно желания нет пальцы еще пригодятся.

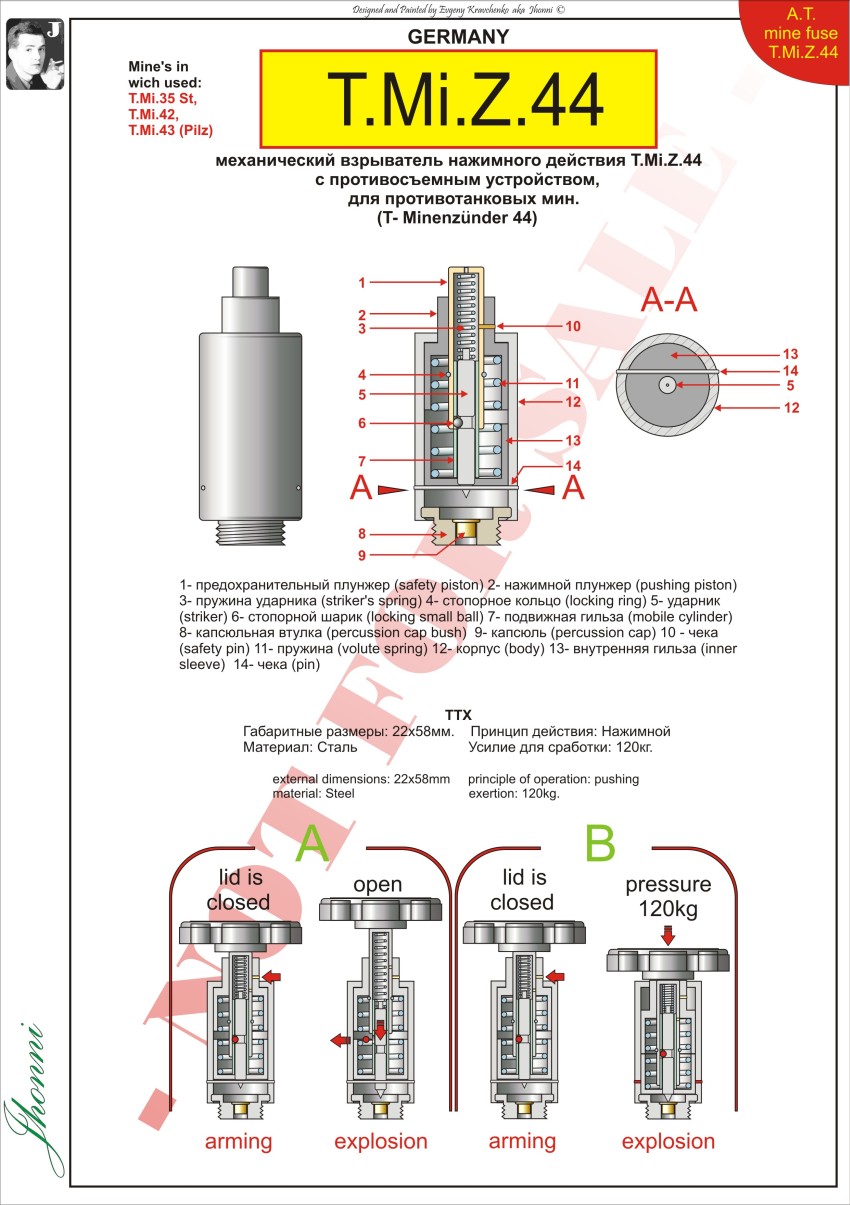

Вот навоял схемку для общего представления как устроен найденный взрыватель нажимного действия. [/URL][/IMG] Кстати этот шплинт не для срезки, а правильнее будет предохранительная чека. Кстати фиксацию бойка довольно интересно выполнена. У стандартных взрывателях применяются шарики или стопорный шплинт, на этой конструкции довольно интересно нашли решение, использовали бочкообразную форму бойка. За счет своей формы он очень плотно вставляется в тело втулки, а пружина в этот момент просто вставлена в втулку. Принцип работы нужно объяснить?
Уважаемый Ех41 отверстие для природоохранительной чеки находится как раз там где вы ее изобразили а вот срез ной шплинт расположен в проточки крышки и его концы загнуты в проточке.На фото видно.Проволочек уложена в проточку это он и есть. баек запрессованный во втулку имеет направляющую на которую одета пружина и колпачок сжимая пружину до определенного момента упереться в направляющую и выдавливает боек из втулки.Я упустил описания направляющей получается что она ограничивает степень сжатия пружины. А так схема очень хорошая.
