Интересует инфа по следующим трубкам: Ударная трубка обр. 24/31 – модели 1915 года; дистанционная трубка № 31.1.В. ; ударные трубки № 105 или № 107; Все они судя по описанию устанавливались на эту мину Может у кого есть инфа по этим трубкам?Хочется увидеть фото,а еще лучше купить)Нужна на мину на 240мм миномет. https://ru.wikipedia.org/wiki/240-мм_окопный_миномёт
240-мм французский длинноствольный миномет Автор: А. Широкорад Главное артиллерийское управление заказало во Франции 120 тяжелых 240-мм длинноствольных минометов. Поставки начались в 1917 году. Всего было поставлено 12 минометов. Ствол миномета состоял из трубы и казенника, навинченного на трубу Труба гладкоствольная. Канал казенника разделялся на зарядную камору, в которой помещалась гильза с зарядом, и затворную часть. Затвор призматический. Лафет состоял из горизонтального основания и двух вертикальных станин, связанных угольниками и связью из клепаного железа. Противооткатных устройств не было. Подъемный механизм имел два сектора. Горизонтальное наведение производилось с помощью рычагов, минометный лафет вращался вокруг шворня. Металлическая платформа почти квадратная, состояла из горизонтального основания и четырех вертикальных стенок. Сверху в центре имелся шворень бокового наведения, на который надевался лафет и который служил осью горизонтального наведения миномета. Снизу основание имело четыре лопаты сошника, помещающихся при установке основания на деревянной платформе между брусьями последней. Деревянная платформа устанавливалась в котловане размером 1,5x1,6x0,4м. Система перевозилась на трех специальных одноконных повозках. Кроме того, деревянная платформа перевозилась на деревянной пароконной повозке. Все три повозки могли быть приспособлены для перевозки мин. Для этого на них устанавливалась деревянная клетка для четырех мин. Данные 240-мм французского длинноствольного миномета Калибр, мм. 240 Длина ствола, мм. 2040 Канал гладкий Длина канала, мм. 1660 Длина зарядной каморы, мм. 255 Длина казенника 380 Вес ствола с казенником 314 Лафет Угол ВН. град. +45 - +75 Угол ГН, гард. 36 Вес лафета, кг. 203 Вес металлической платформы 345 Вес деревянной платформы без кольев, кг. 328 Общий вес системы, в боевом положении, кг. 1190 Эксплуатационные данные Скорострельность, в./мин. 1 выстрел за 6 минут. Время перевода из походного положения в боевое, мин. 20 Боеприпасы Калиберная мина заряжалась с дула и досылалась до конца. После досылки мины ввертывалась ударная трубка в мину, находящуюся в канале орудия. Вес стальной мины 81 кг. Мина содержала 42 кг тротила или шнейдерита. Длина мины 4,5 клб, в том числе корпуса 3 клб. Мина имела четыре приваренных к корпусу стабилизатора. Ударная трубка обр. 24/31 модели 1915 года. Таблица стрельбы миной весом 81 кг. Заряд, № Заряд, г. Начальная скорость, м/с. Дальность, м. Давление в стволе, кг/см. 1 1250 145 2150 250 02 8001 125 600 - 1Вес заряда № 2 800 г взят из французского наставления при миномете 240Д, но были доставлены заряды весом 925 г. Вес заряда № 2 800 г взят из французского наставления при миномете 240Д, но были доставлены заряды весом 925 г.
9,45-дюймовый (240-мм) короткоствольный английский миномет системы Батиньоля В 1916 году Англии было заказано пятьдесят 9,45-дюймовых тяжелых короткоствольных минометов системы Батиньоля. Всего было поставлено тридцать минометов (все в 1917 году). Схема миномета глухая. Противооткатные устройства отсутствовали. Ствол миномета гладкий. На ствол был навинчен казенник с цапфами, которые вкладывались в подцапфенники станка. Подъемный механизм имел два сектора. Станок имел гнездо для вертикального штыря основания. На нижней поверхности станка укреплены два изогнутых полоза, которые зацеплялись и скользили на снабженном фланцем направляющем кольце основания. Благодаря этому станок легко поворачивался во все стороны. Основание металлическое прямоугольной формы. Платформа деревянная. Для установки миномета требовалось вырыть яму длиной 1,41 м, шириной 1,6 м и глубиной 0,28 м. Английские 9,45-дюймовые минометы в боевых условиях оказались очень опасными для расчетов, так как часто давали преждевременные разрывы мин; поэтому после 1917 года они у нас не использовались. Мины Заряжание производилось с дула. Мина калиберная стальная весом 68,4 кг (со стабилизатором). Длина мины без взрывателя 1049 мм. Вес взрывчатого вещества в мине 23 кг аммонала или амматола. Взрыватель - дистанционная трубка № 31.1.В. или ударные трубки № 105 или № 107. Метательный заряд помещен в картузе. Заряд воспламенялся с помощью винтовочной гильзы, снаряженной дымным ружейным порохом. миномет Стокса Далеко не все минометы, созданные в годы Первой мировой войны, представляли собой оригинальную и действительно жизнеспособную конструкцию. Как правило это были довольно примитивные орудия, к примеру, французский 58 мм. миномет Дюмезиля. Однако подлинно революционным конструктивным решением стал 81-мм легкий миномет системы капитана Стокса. Это был первый в истории миномет, созданный по схеме мнимого треугольника. Миномет состоял из гладкоствольной трубы с навинтным казенником, двуноги-лафета, опорной плиты и прицела. С внутренней стороны в казенник ввинчен цилиндрический ударник с бойком. Тело казенника оканчивается шаровой пятой. В боевом положении ствол шаровой пятой опирается на плиту (шаровая пята казенника входит в одно из трех гнезд опорной плиты). Двунога-лафет изготовлена из труб и соединяется со стволом при помощи хомута. Она предназначена для опоры дульной части ствола и придания ему углов вертикального и горизонтального наведения. Механизмы наведения винтового типа размещены: подъемный в центральной трубе двуноги, поворотный в основании хомута крепления со стволом. Грубое горизонтальное наведение осуществляется перестановкой двуноги. Прицел миномета крепится на хомуте. Опорная плита прямоугольной формы имеет три шаровых гнезда. Это позволяет, переставляя в процессе стрельбы опору казенника, выравнивать плиту в грунте без ее перемещения. Применялись также опорные плиты круглой формы с одним шаровым гнездом. Мина Стокса представляла собой цилиндр, заполненный взрывчатым или отравляющим веществом. К донной части цилиндра крепилась полая трубка (патронник) с огнепередаточными отверстиями. В патронник вставлялся обычный охотничий патрон 12 калибра. Сверху на патронник крепились дополнительные пороховые заряды, имеющие форму колец. Их число зависело от дальности стрельбы. Заряжание миной производилось с дула. Мина имела меньший диаметр, чем калибр ствола и свободно падала на дно канала под действием силы тяжести. Мина натыкалась на боек ударника, при этом срабатывал капсюль-воспламенитель охотничьего патрона, вставленного в патронник. Воспламенившийся порох, сгорая, развивал давление, достаточное для того, чтобы пороховые газы пробили оболочку патрона напротив огнепередаточных отверстий. При этом воспламенялись дополнительные заряды. Под давлением пороховых газов мина выбрасывалась из ствола. Благодаря простоте заряжания была достигнута огромная по тем времена скорострельность 25 выстрелов в минуту, какой не имели ни один миномет или полевое орудие (за исключением, разумеется, автоматических пушек). Устройство этого миномета получило название схемы Стокса. Вес 81-мм миномета Стокса составлял 52,5 кг, в том числе вес ствола 21 кг. Мина весом 3,2 кг (по другим источникам 4,85 кг) содержала 0,9 кг взрывчатого вещества. Начальная скорость мины 300 м/с. Дальность стрельбы от 300 до 1900 м. (как дальность стрельбы, так и начальная скорость сильно зависели от величины дополнительного заряда - "колец" на трубке-патроннике). Однако 81-мм миномет Стокса имел ряд существенных недостатков. В первую очередь это касалось устройства мины, которая вообще не имела средств стабилизации и совершала неправильный полет, то есть попросту кувыркалась. Кроме того, цилиндрическая форма создавала большое аэродинамическое сопротивление воздуха, что уменьшало дальность стрельбы. с ув.

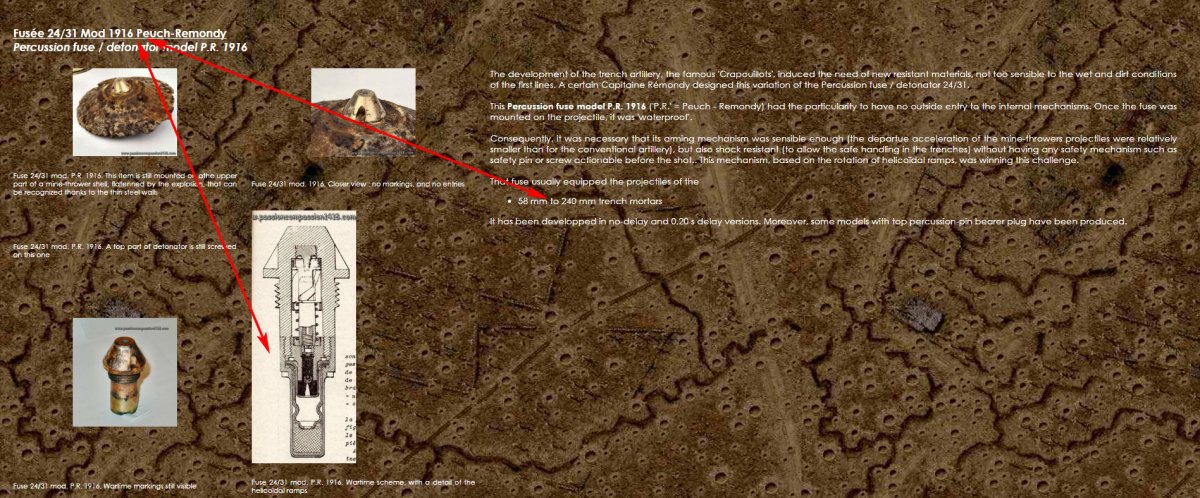

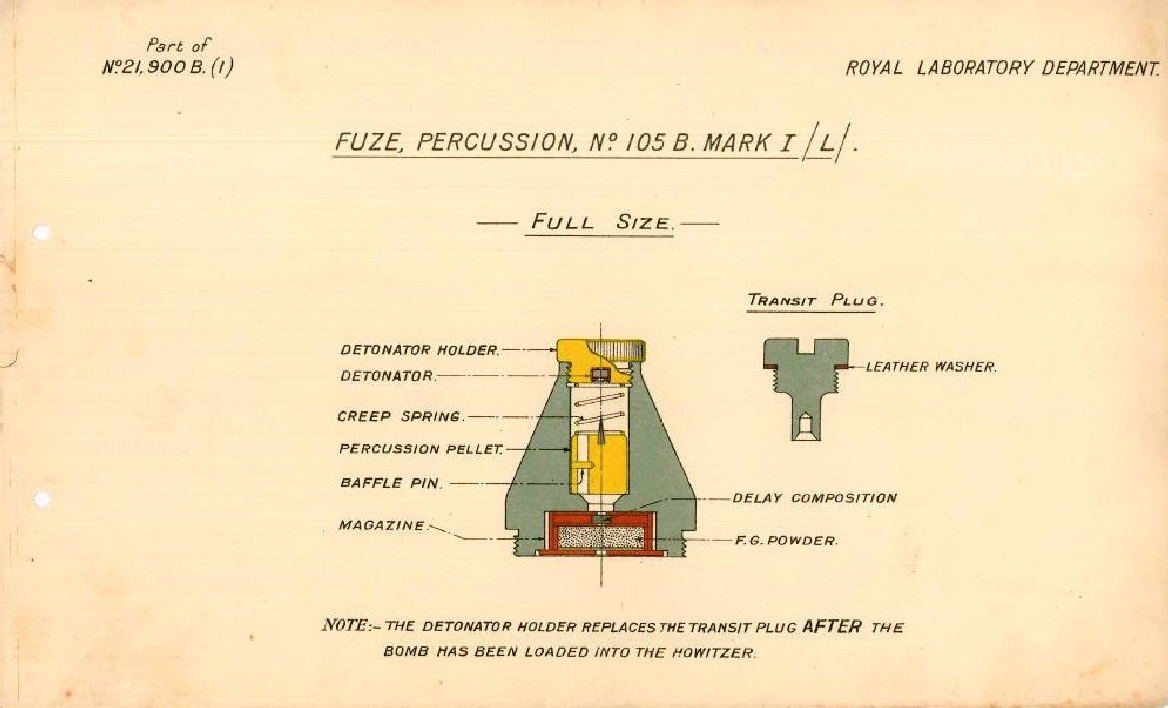

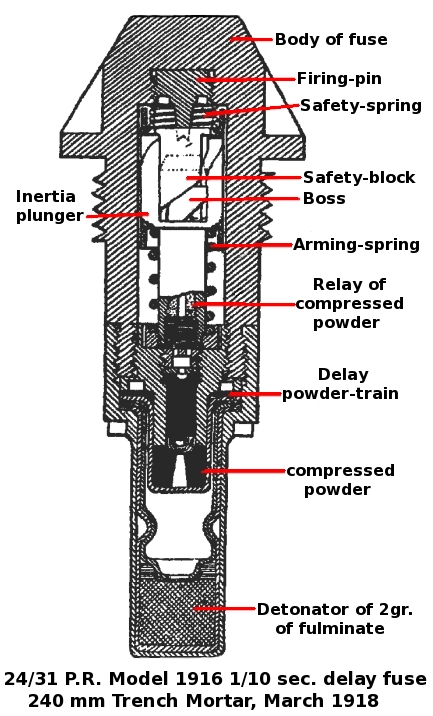

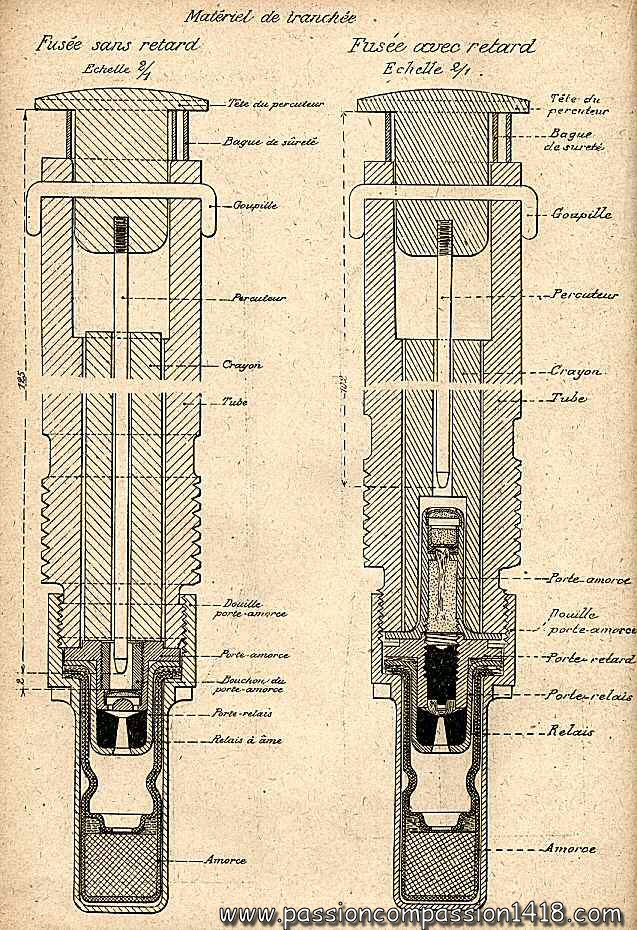

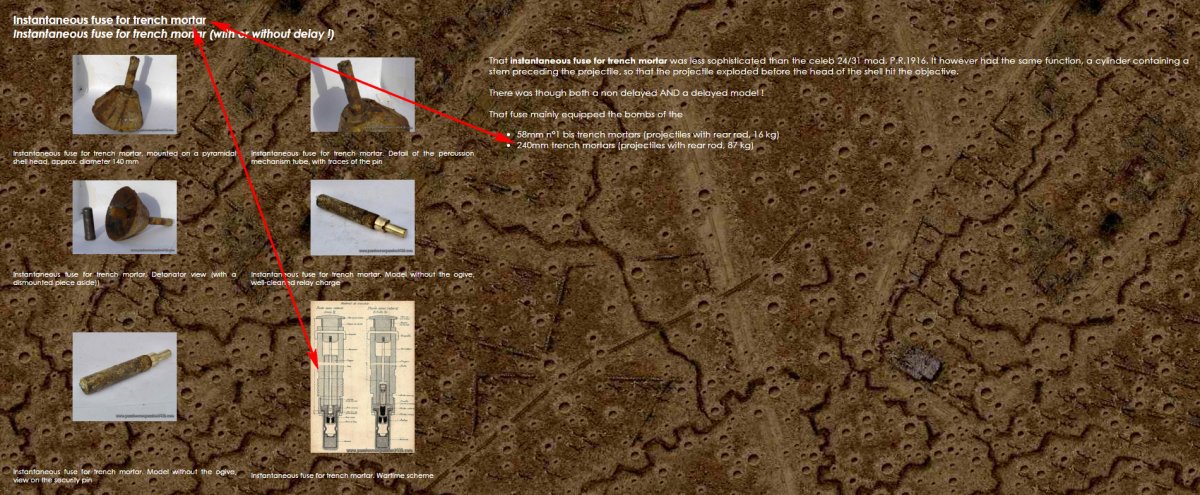

Так её (инфу) в инете не прячут от нас..... 1. http://www.tommy1418.com/uploads/1/2/7/3/12733599/37157852-240mm-trench-mortar-1918.pdf вот Вам ссылка на 240-мм траншейный миномет. Там в конце есть и схема взрывателя к нему. 2. http://www.passioncompassion1418.com/decouvertes/english_fusees_collection_menu.html здесь есть фото различных взрывателей на ПМВ по странам. 3. Вот схемы взрывателей. Они?
