Траки WWII (каталог) - Германия, СССР, союзники.

Тема создана для идентификации траков WWII.
Траки систематизированы по размерам.
Все пометки или вопросы, прошу, разместить в этой теме:
https://reibert.info/threads/traki-wwii.1075860/
Cпасибо за понимание!



Германия

Сводная информация о траков Германии:

160 мм
Leichte Ladungsträger Goliath (Sd.Kfz. 302/303)

170 мм
Leichte Ladungsträger Goliath (Sd.Kfz. 302/303)
NSU Kettenkraftrad (Kettenkrad (Sd.Kfz. 2))

200 мм
Schwerer Ladungsträger Borgward IV (Sd.Kfz.301)

240 мм
Leichter Zugkraftwagen 1 t (Sd.Kfz. 10)
Leichter Schutzenpanzerwagen (Sd.Kfz. 250)

260 мм
Panzerkampfwagen I Ausf. A и B (Sd.Kfz. 101)
Gleisketten Lastkraftwagen 2t "Maultier" (Sd.Kfz. 3)

280 мм
Panzerkampfwagen II Ausf A, B, C и F (Sd.Kfz. 121)
Gleisketten Lastkraftwagen 4,5 t "Maultier" (Sd.Kfz. 5)
Leichter Zugkraftwagen 3 t (Sd.Kfz. 11)
Mittlerer Schutzenpanzerwagen (Sd.Kfz. 251)

290 мм
Panzerkampfwagen I Ausf. C и D (VK601)

293 мм
Panzerkampfwagen 38 (t) (Sd. Kfz. 140)

300 мм
Panzerkampfwagen II Ausf. D, E (Sd.Kfz.121)

320 мм
Panzerkampfwagen 35 (t)
Mittlerer Zugkraftwagen 5 t (Sd.Kfz. 6)

335 мм
Steyr Raupenschlepper Ost (RSO)

350 мм
Jagdpanzer 38(t) "Hetzer" (Sd.Kfz. 138/2)

360 мм
Panzerkampfwagen II Ausführung L "Luchs" (Sd.Kfz. 123)
Panzerkampfwagen III (Sd.Kfz. 141) (Sd.Kfz. 141)
Panzerkampfwagen IV (Sd.Kfz. 161) (Sd.Kfz. 161)
Mittlerer Zugkraftwagen 8t (Sd.Kfz. 7)

380 мм
Panzerkampfwagen III (Sd.Kfz. 141) (Sd.Kfz. 141)
Panzerkampfwagen IV (Sd.Kfz. 161) (Sd.Kfz. 161)

400 мм
Schwerer Zugkraftwagen 12 t (Sd.Kfz. 8) (Sd.Kfz. 8)

425 мм
Jagdpanzer 38(t) "Hetzer" (Sd.Kfz. 138/2) - Winterkette - зимние траки.

430 мм
Schwerer Wehrmachtschlepper (s.WS.) - Промежуточное звено

440 мм
Schwerer Zugkraftwagen 18t (Sd.Kfz. 9)

480 мм
Waffentrager 8.8cm PaK 43 L/71 (Ardelt)

500 мм
Schwerer Wehrmachtschlepper (s.WS.)
Panzerkampfwagen I Ausführung F VK. 1801)

520 мм
Panzerkampfwagen VI Tiger E (Sd.Kfz. 181) - Verladekette - транспортировочные траки.

550 мм
Panzerkampfwagen III (Sd.Kfz. 141) (Sd.Kfz. 141)
Panzerkampfwagen IV (Sd.Kfz. 161) (Sd.Kfz. 161) - Winterketten - зимние траки.
Panzerkampfwagen III (Sd.Kfz. 141) (Sd.Kfz. 141)
Panzerkampfwagen IV (Sd.Kfz. 161) (Sd.Kfz. 161) - Ostketten - траки для восточного фронта.

640 мм
Panzerjäger Tiger (P) "Ferdinand" (Sd.Kfz.184)

660 мм
Panzerkampfwagen VI B "Königstiger" (Sd.Kfz. 182) - Transportkette - транспортировочные траки.
Panzerkampfwagen V "Panther" (Sd.Kfz. 171)

725 мм
Panzerkampfwagen VI Tiger E (Sd.Kfz. 181)

780 мм
Panzerjäger Tiger (P) "Elephant" (Sd.Kfz.184)

800 мм
Panzerkampfwagen VI B "Königstiger" (Sd.Kfz. 182)

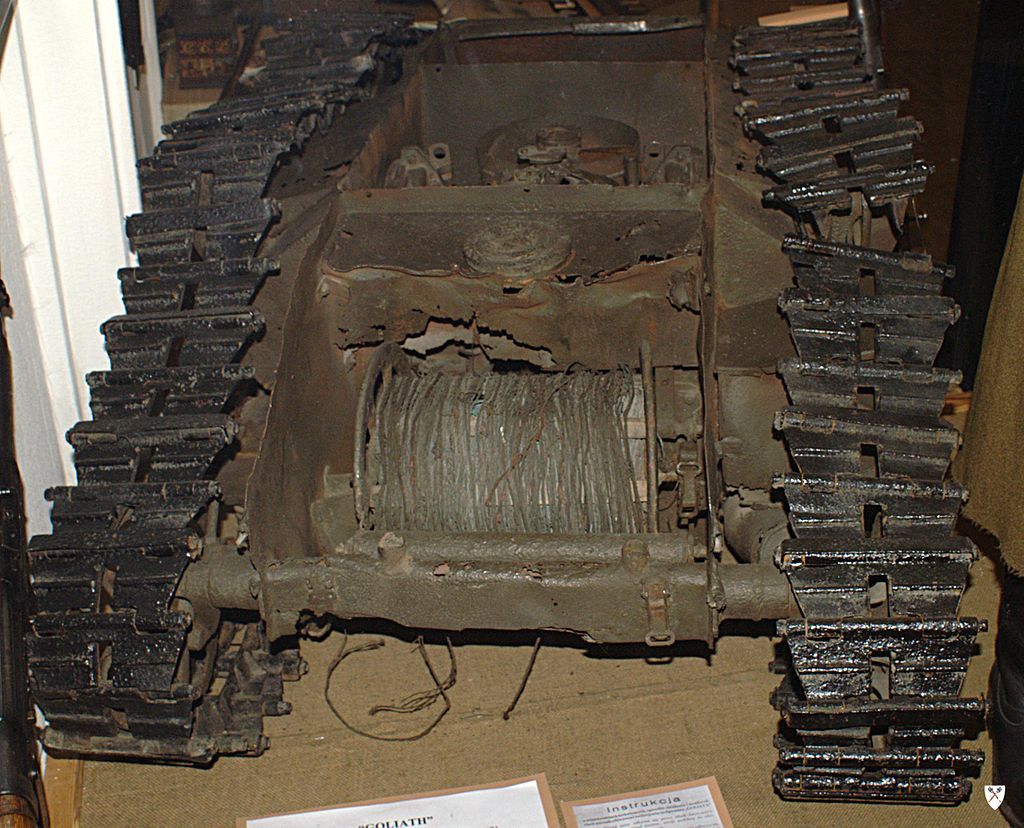

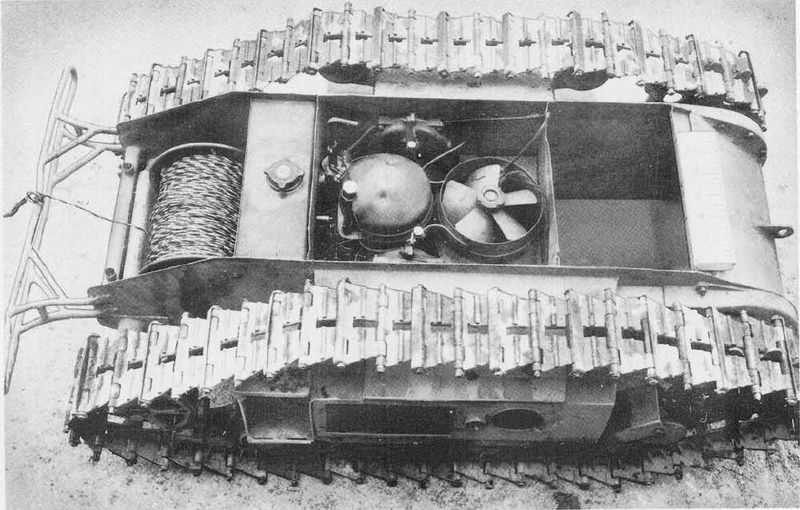

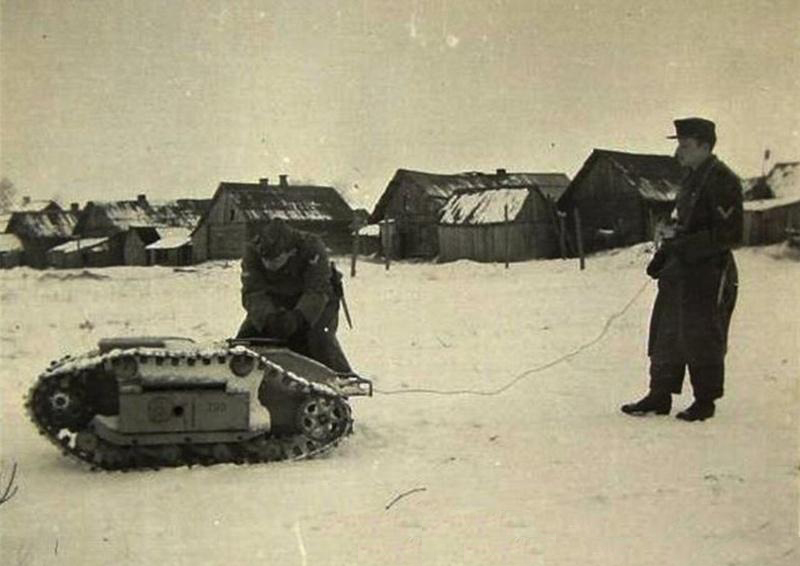

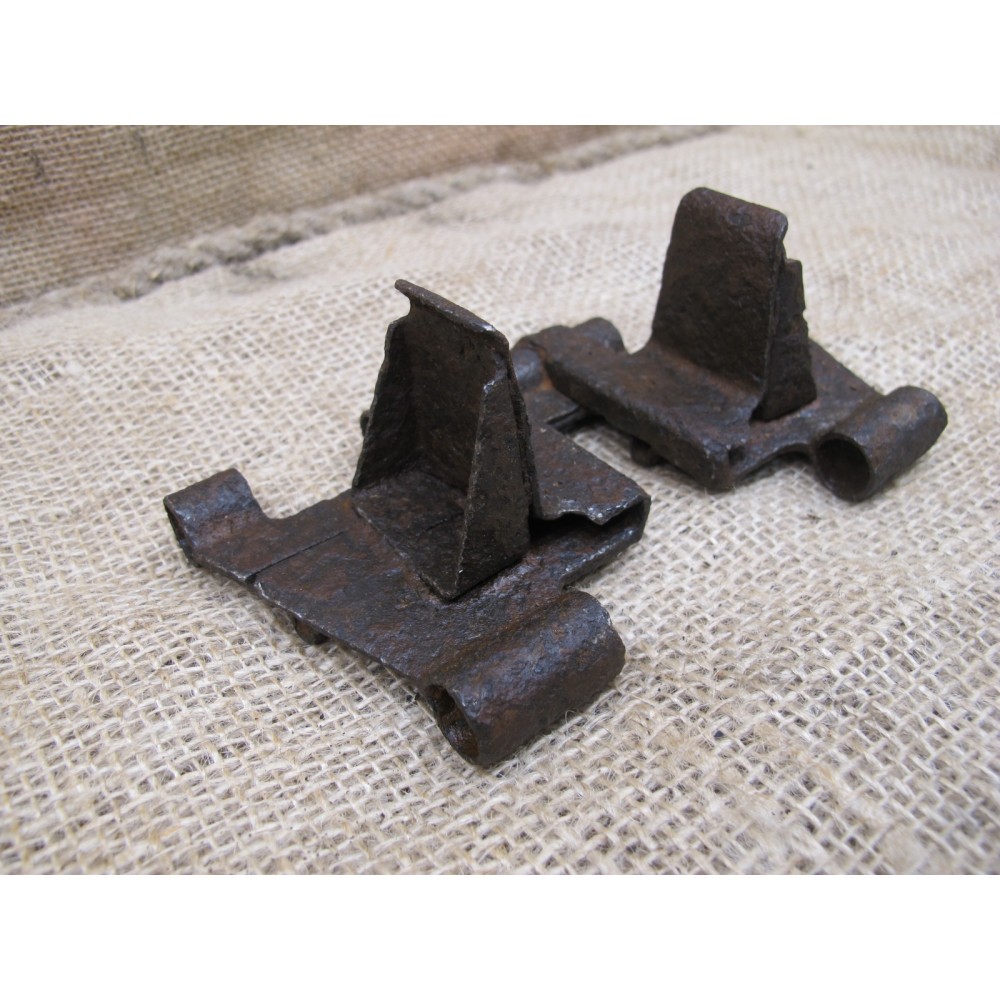

160 мм

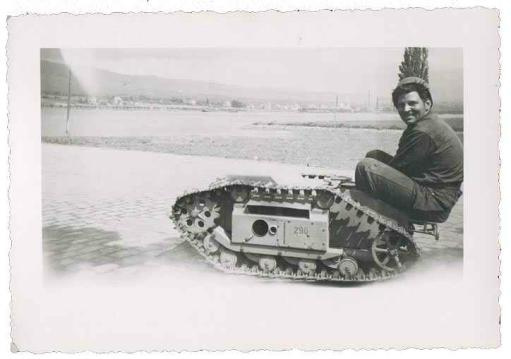

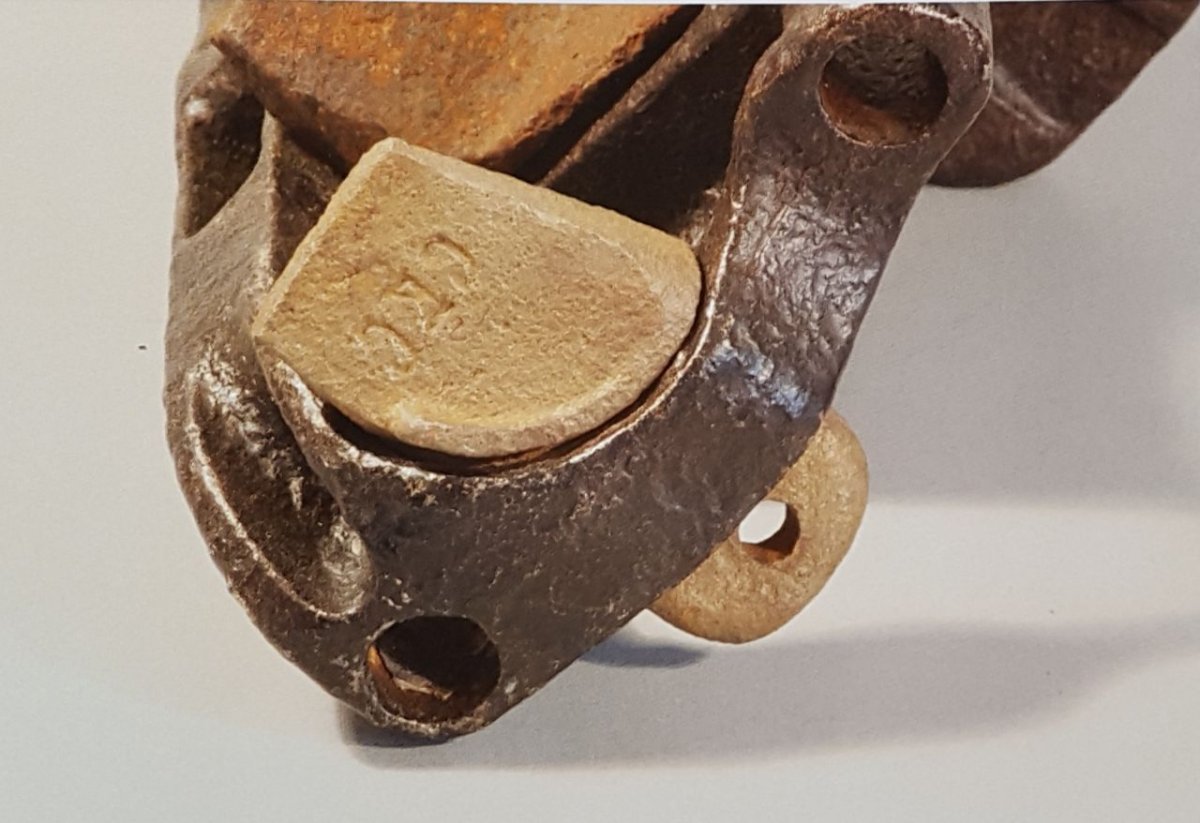

Leichte Ladungsträger Goliath (Sd.Kfz. 302/303)

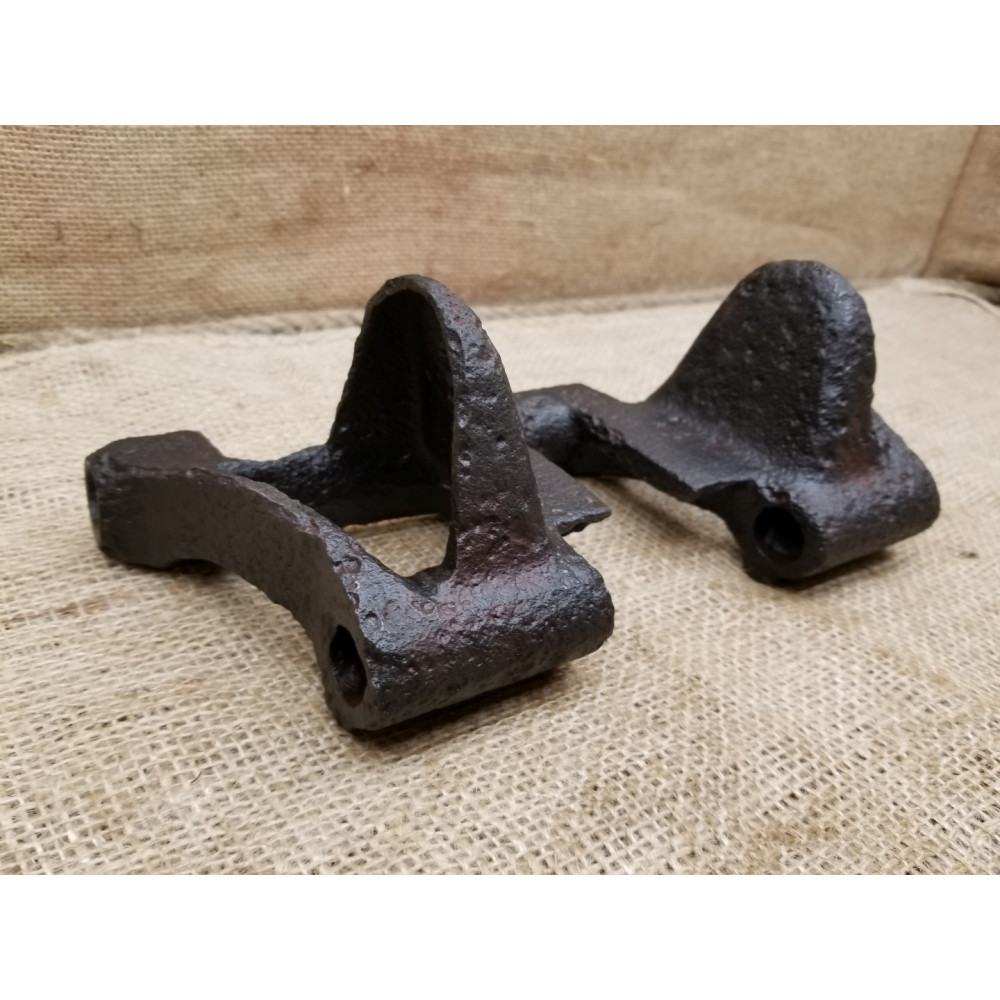

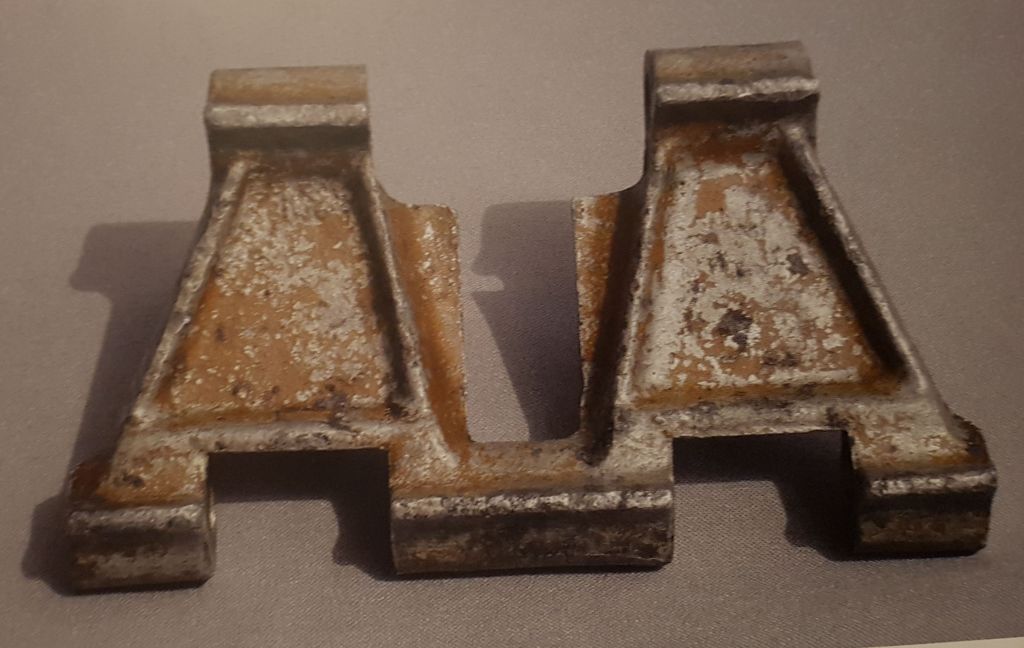

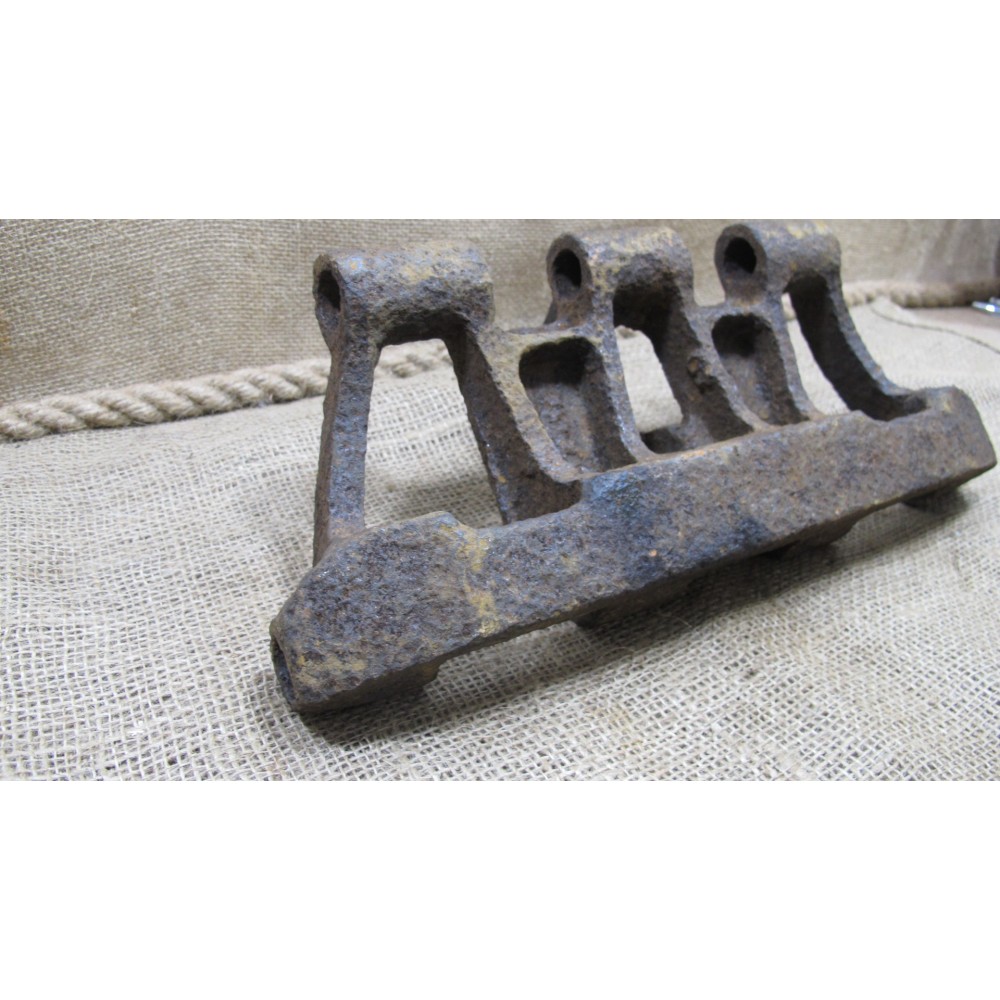

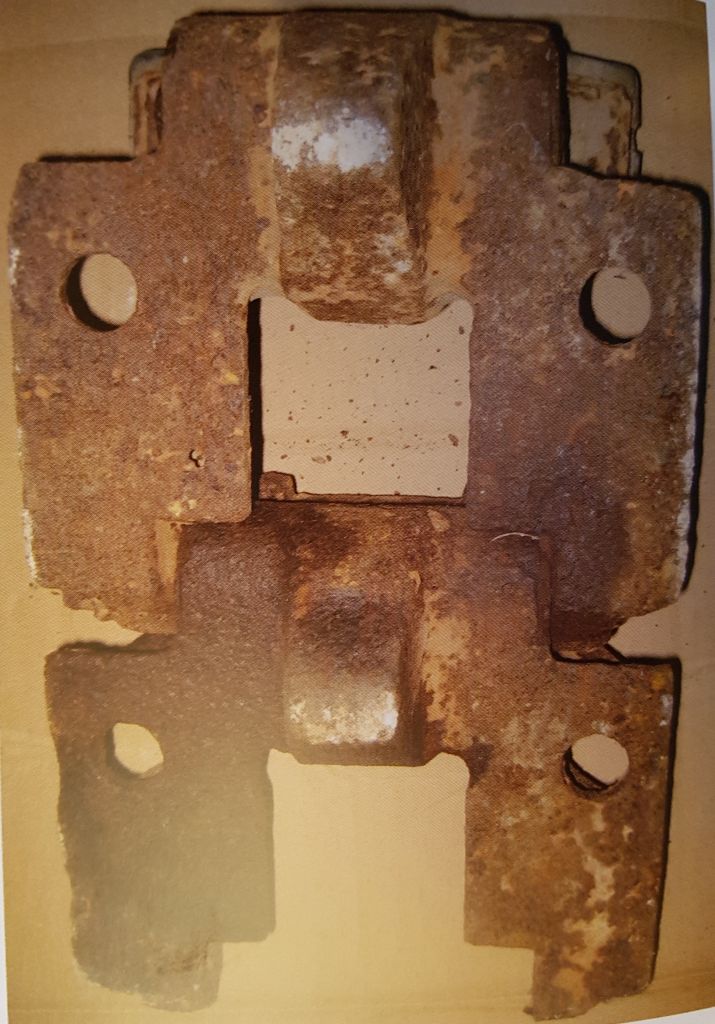

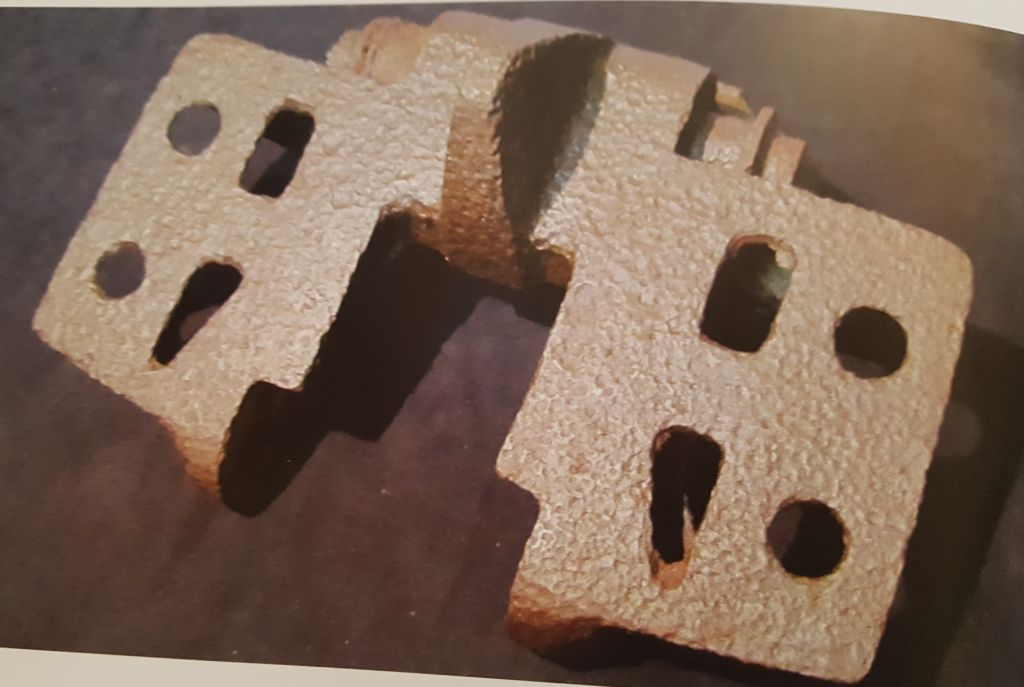

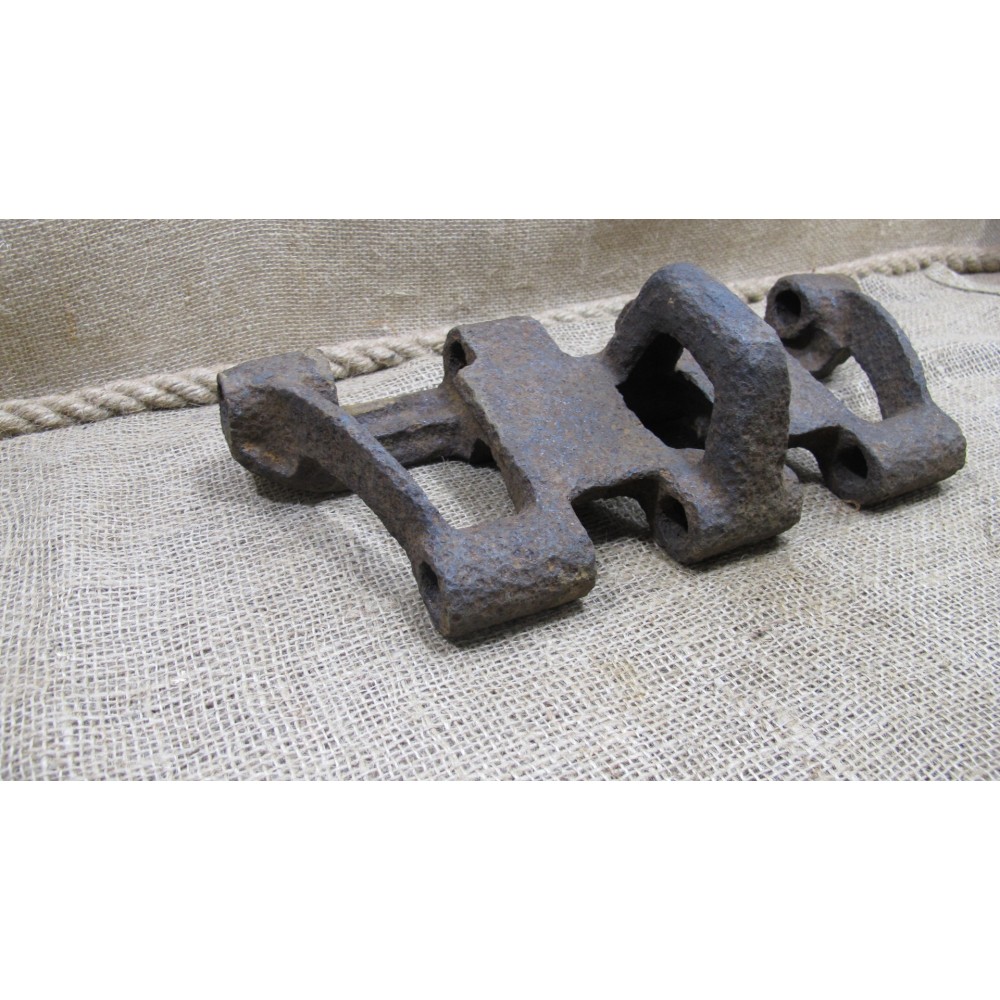

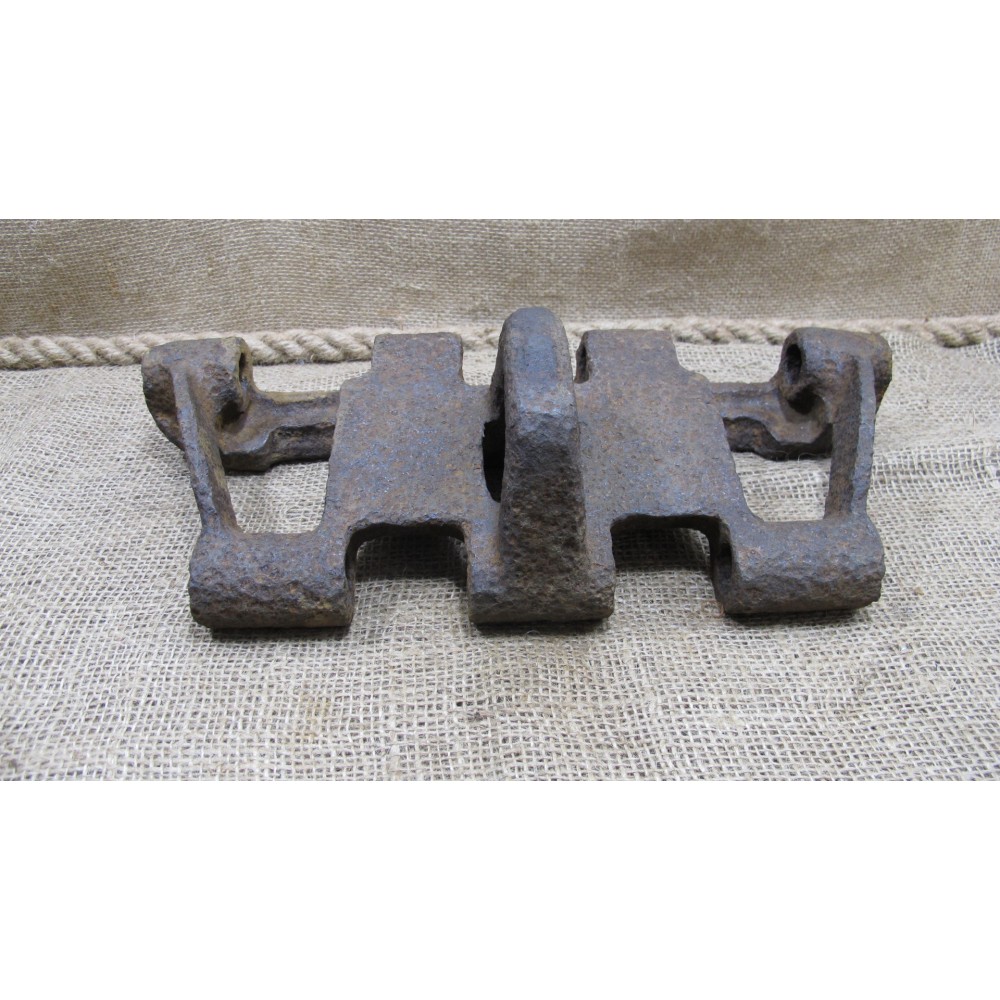

Ранние, литые траки:

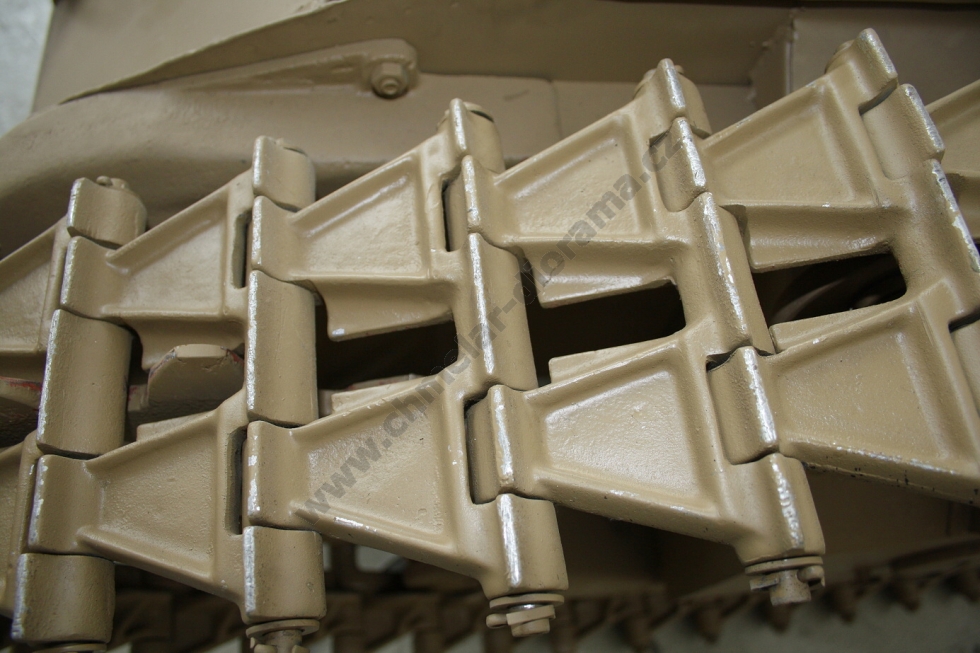

170 мм

Leichte Ladungsträger Goliath (Sd.Kfz. 302/303)

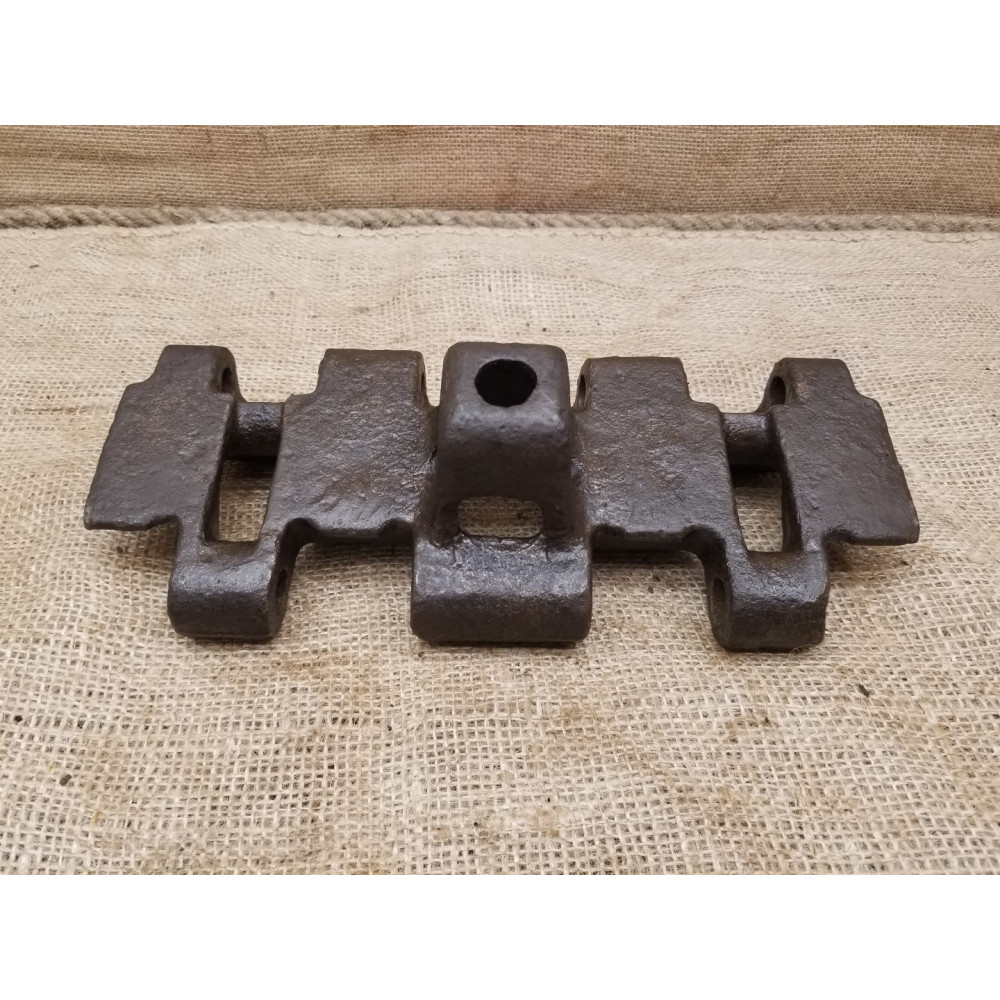

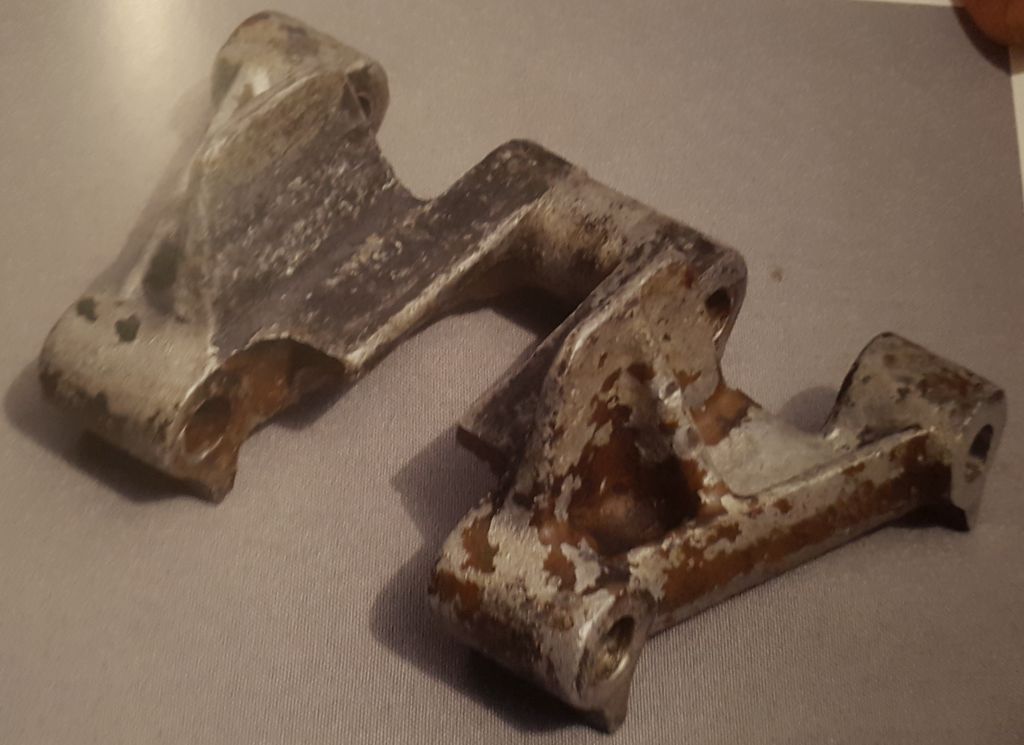

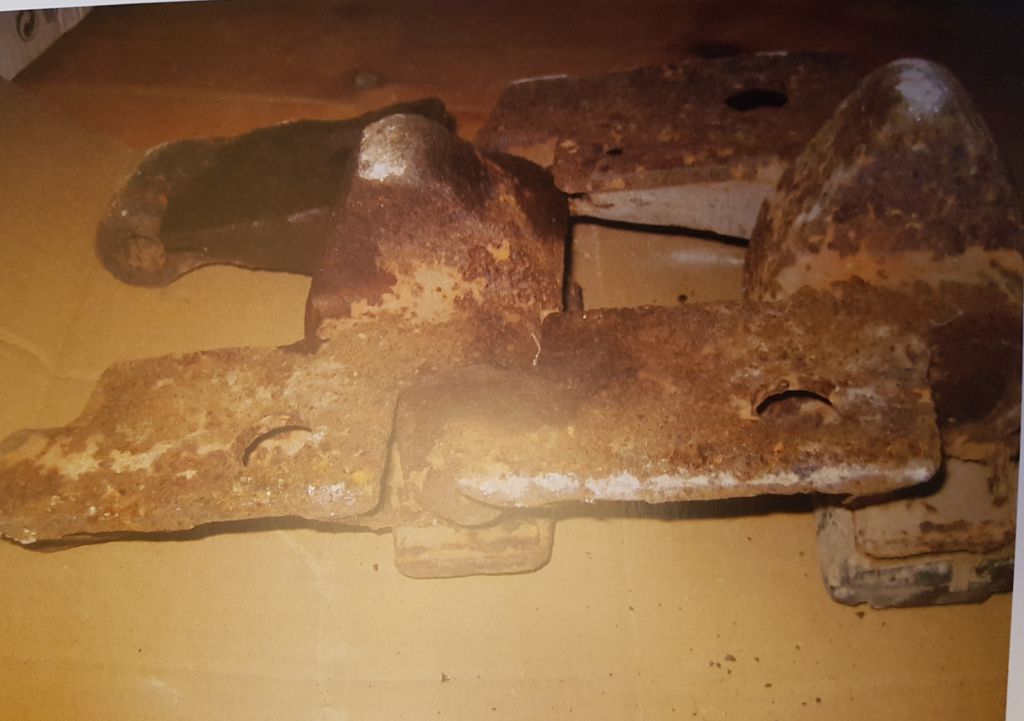

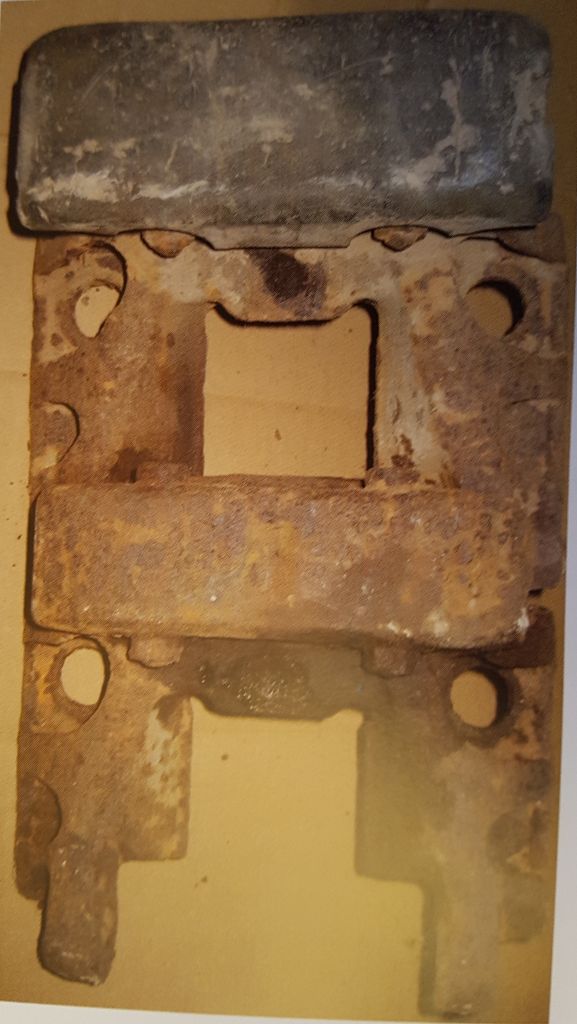

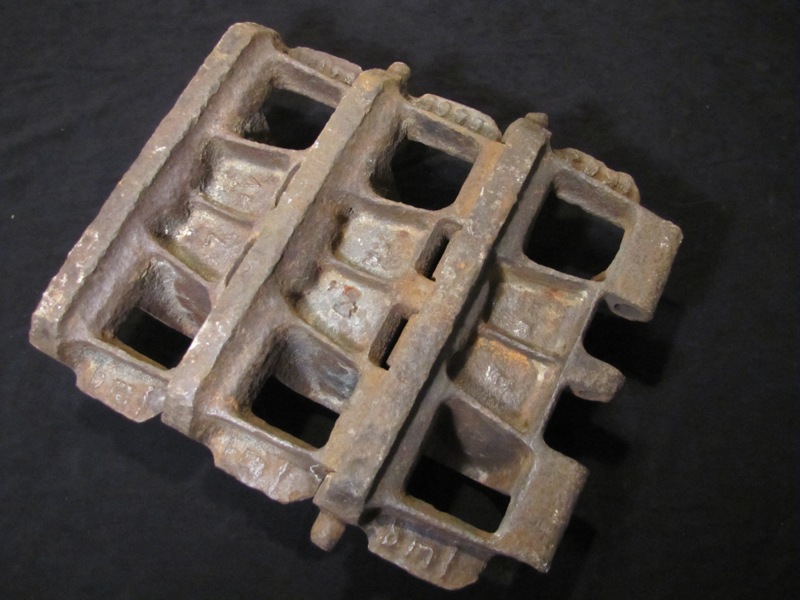

Поздние траки:

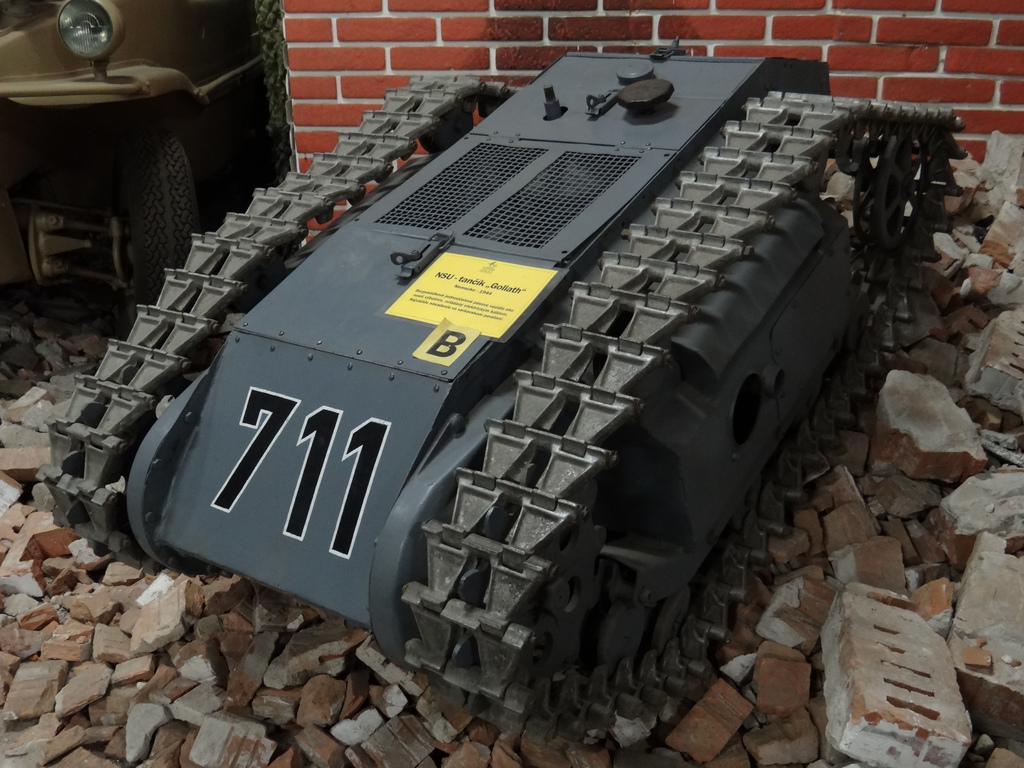

Leichte Ladungsträger Goliath



170 mm

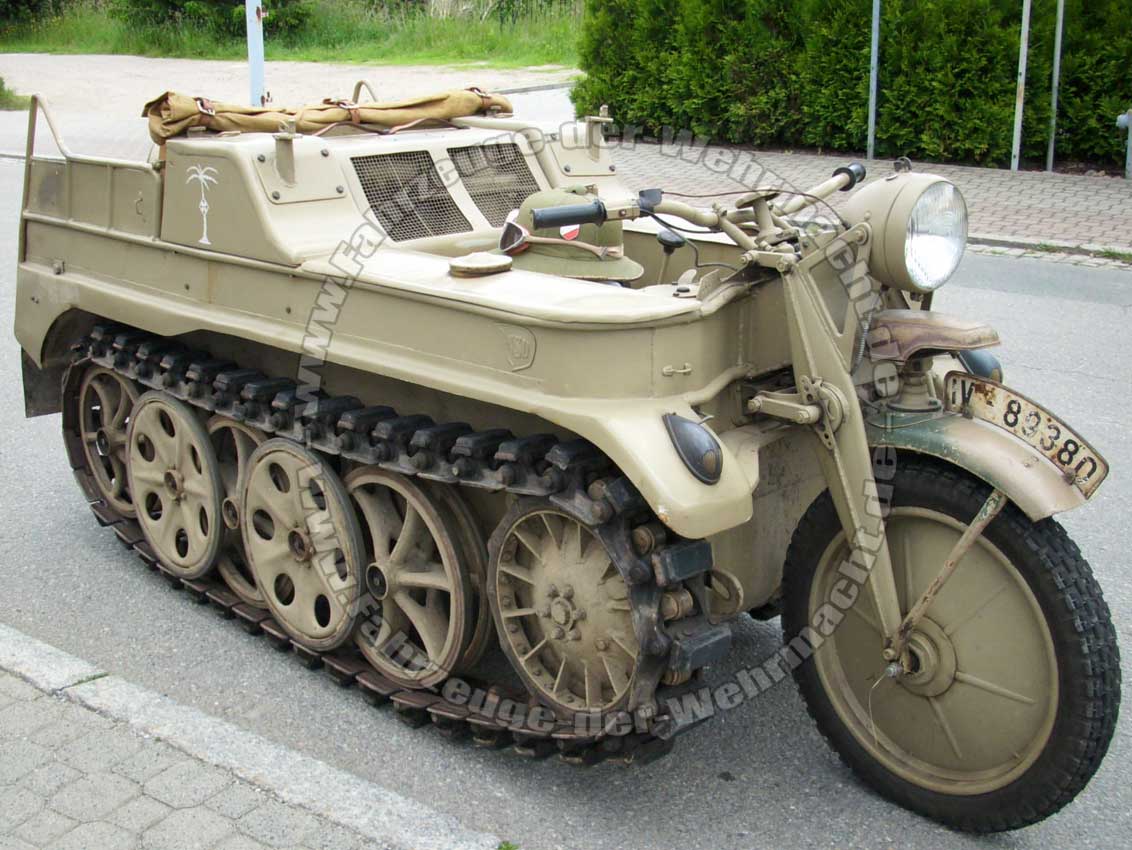

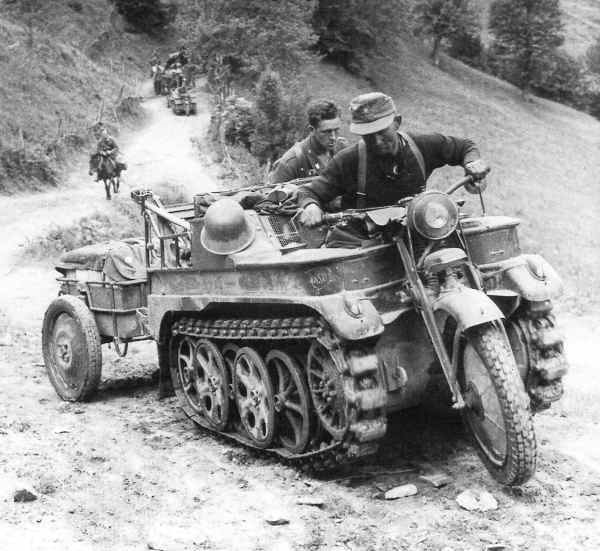

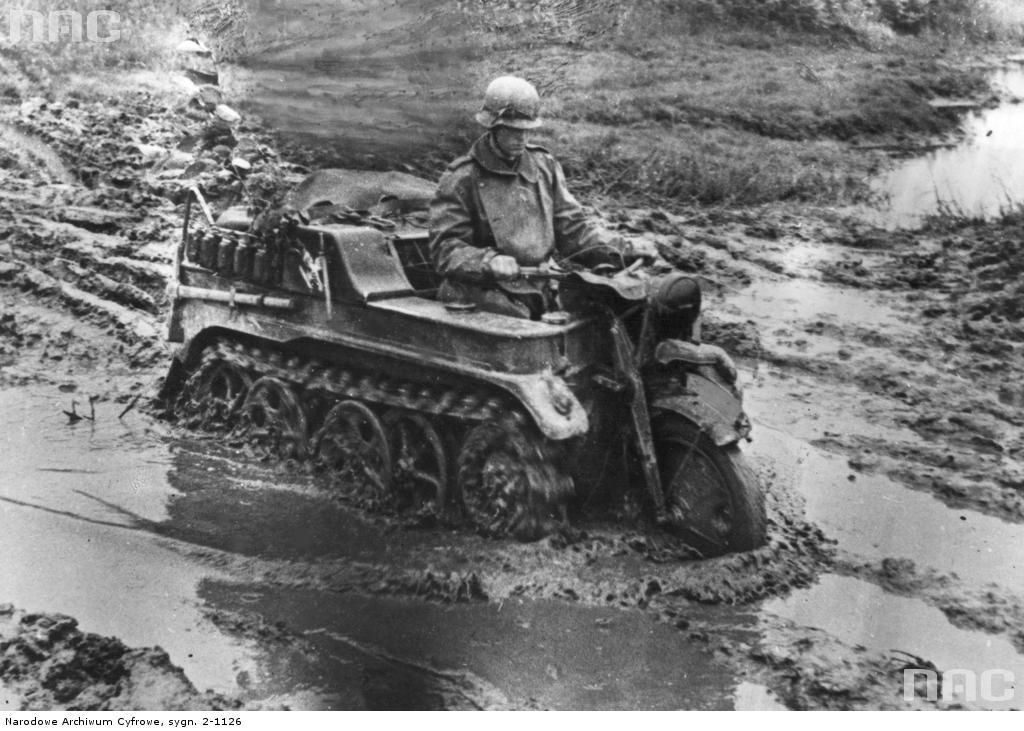

NSU Kettenkraftrad (Sd.Kfz. 2)

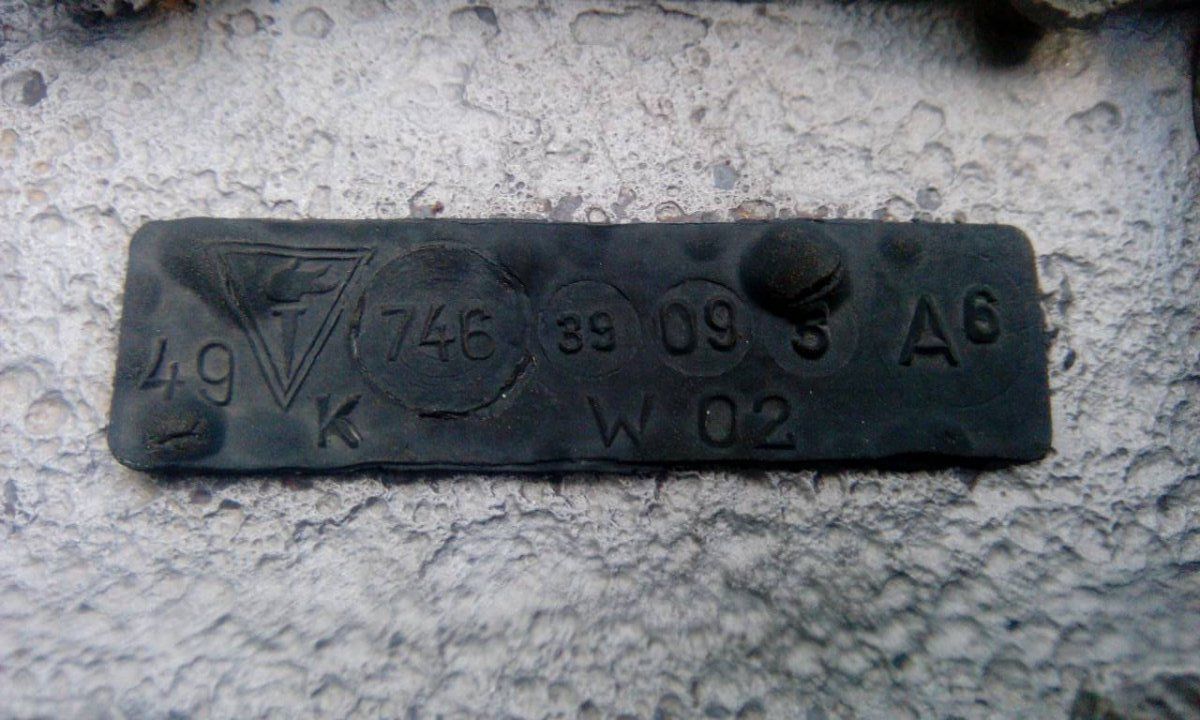

Маркировка на резиновой накладке - W02.


Winterketten - зимнеи траки

размер приблезительно 320 мм



NSU Kettenkraftrad (Sd.Kfz. 2)



200 мм

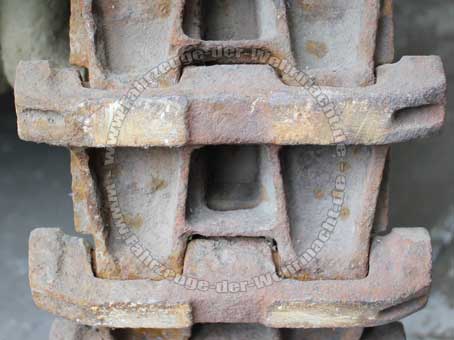

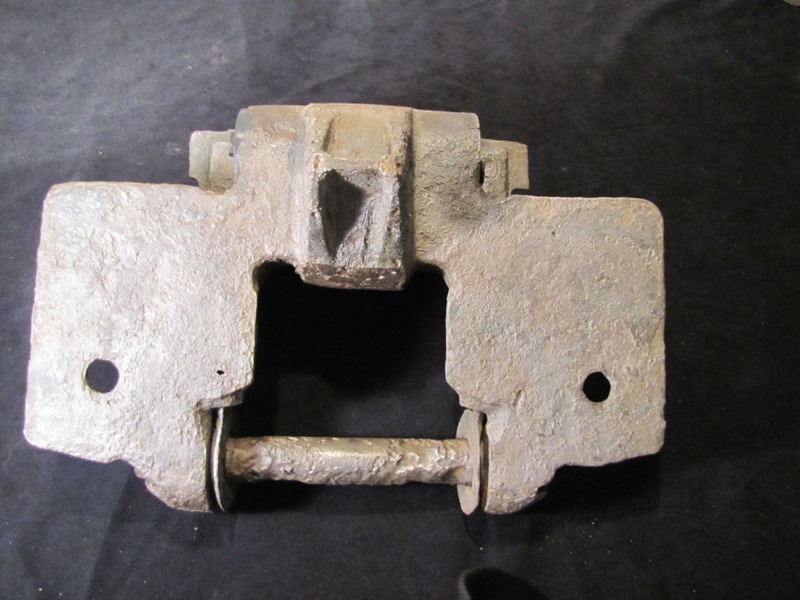

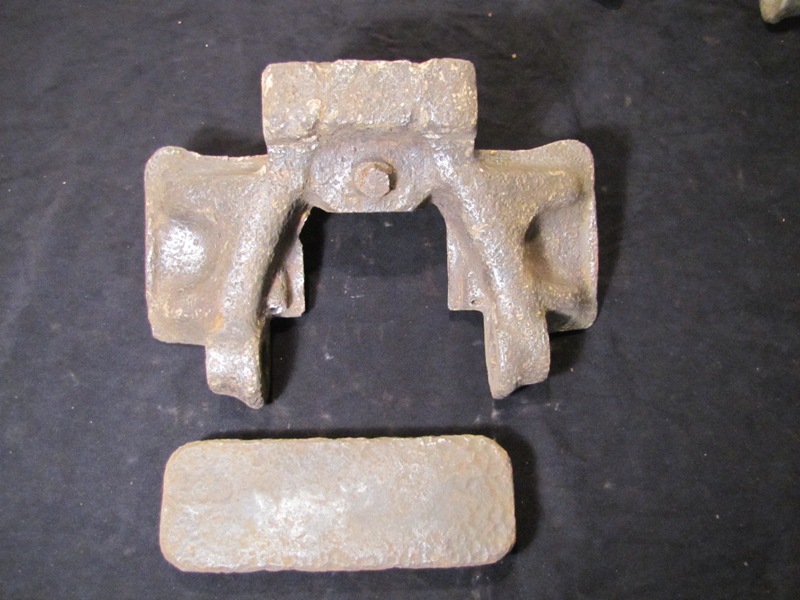

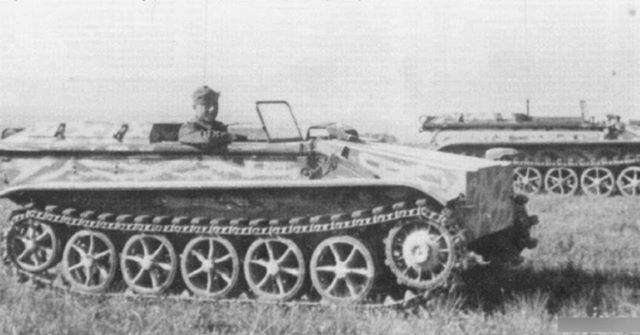

Schwerer Ladungsträger Borgward IV (Sd.Kfz.301)

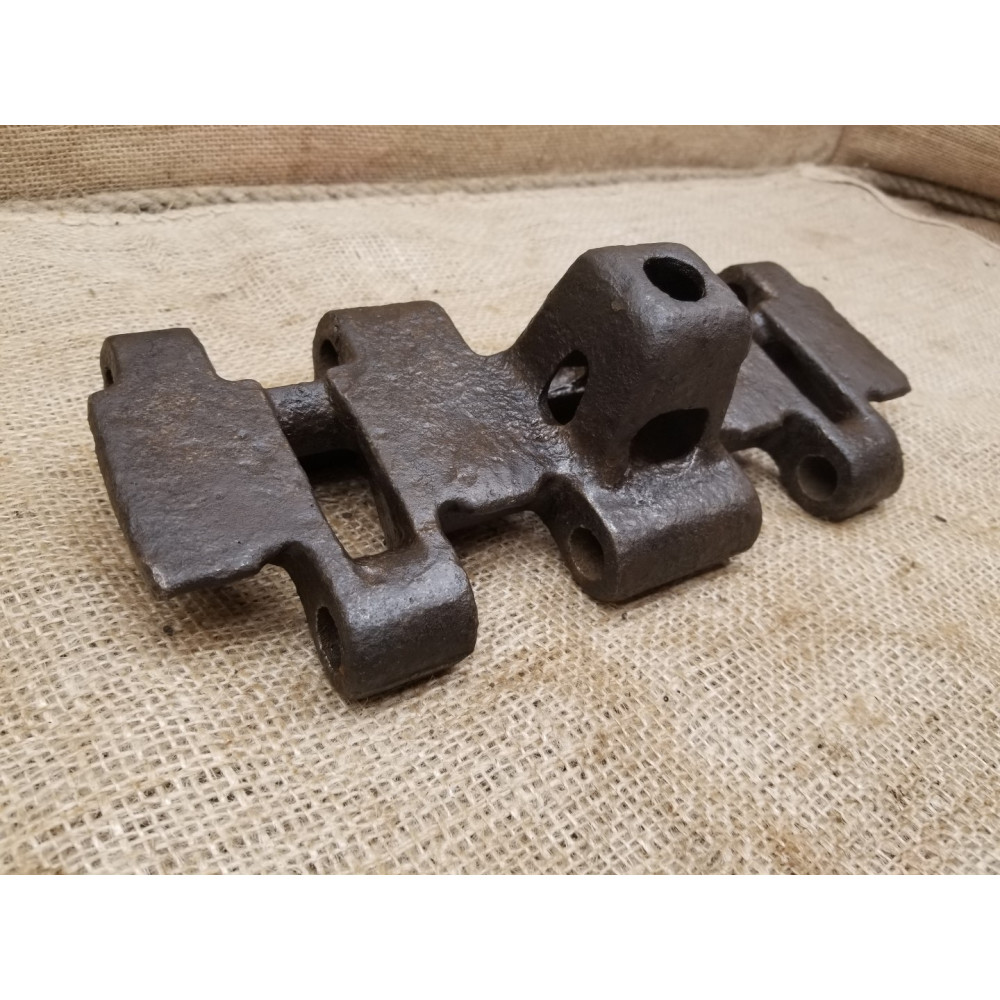

Дистанционно управляемая подрывная машина. Траки двух видов:

1. Borgward-IV A и B выпущен в апреле 1942 года. Траки как у полугусеничных машин.


2. Borgward-IV C выпущен в декабре 1943 года.



Schwerer Ladungsträger Borgward IV (Sd.Kfz.301)

По сравнению с Leichte Ladungsträger "Goliath":

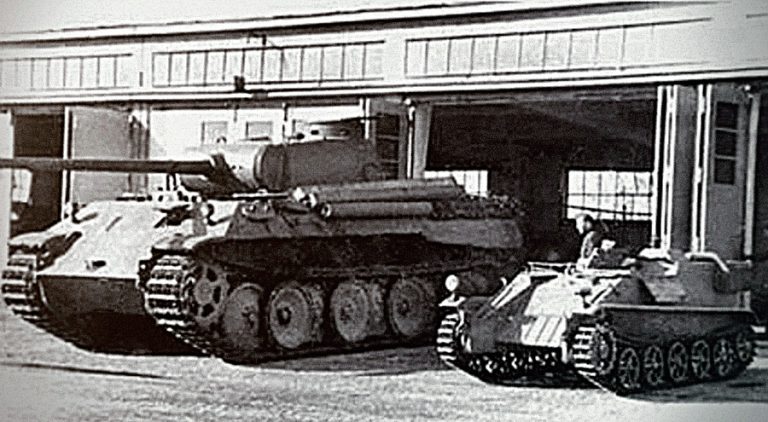

По сравнению с Panzerkampfwagen V "Panther":

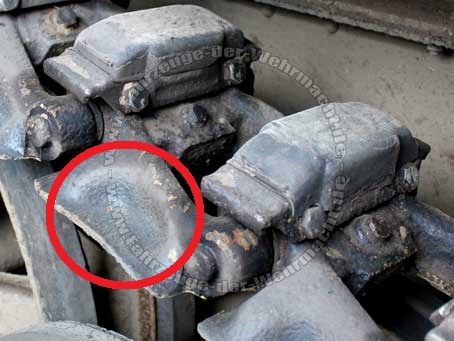

240 мм

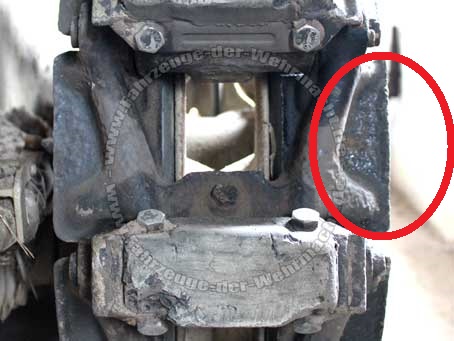

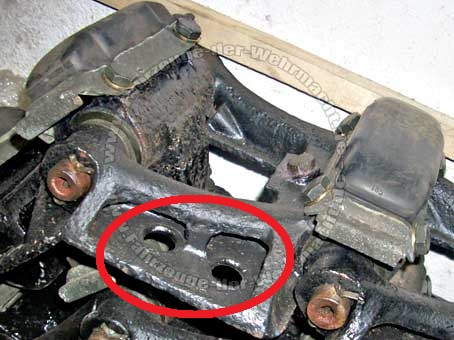

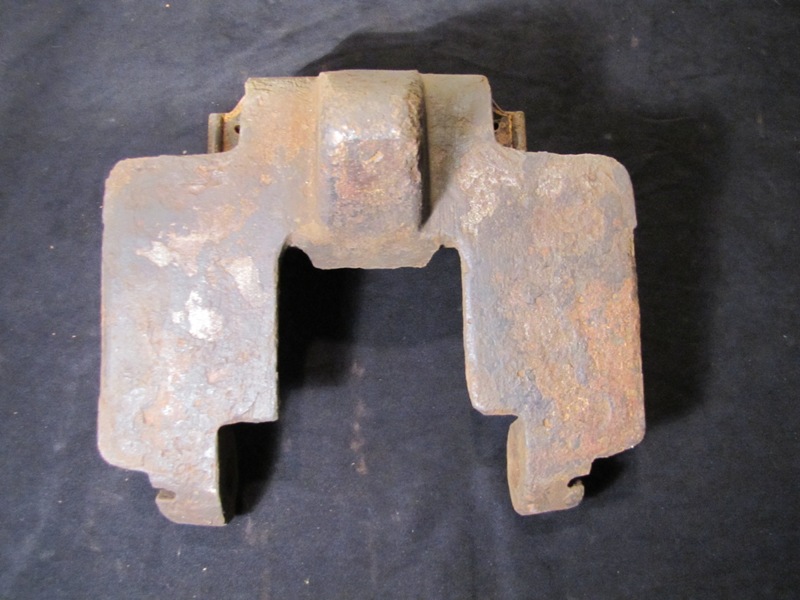

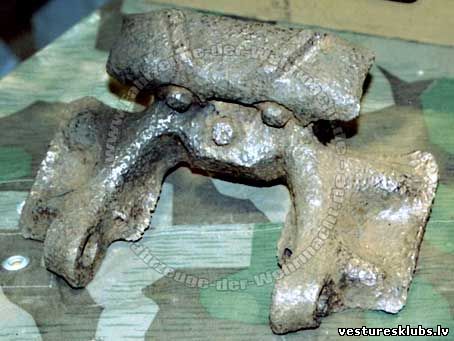

Leichter Zugkraftwagen 1 t (Sd.Kfz. 10) и Leichter Schutzenpanzerwagen (Sd.Kfz. 250)

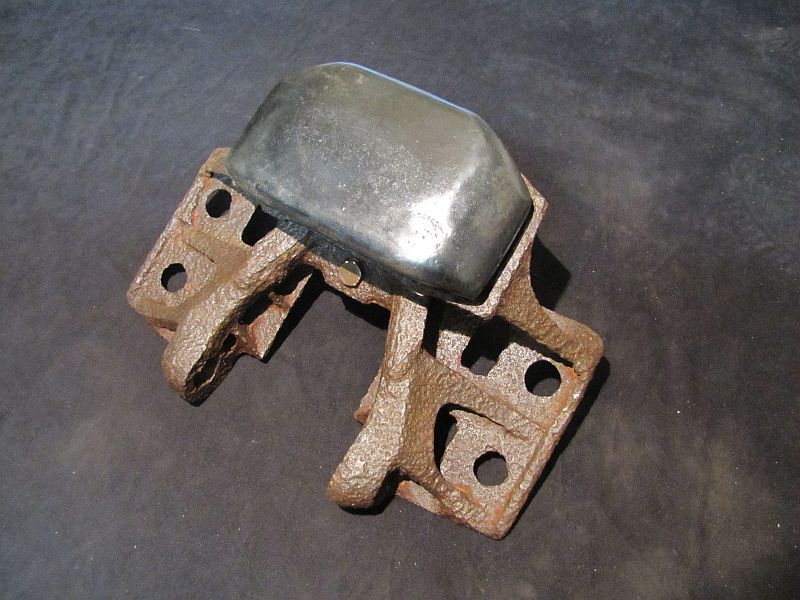

Tраки одинаковы. Траки двух видов:

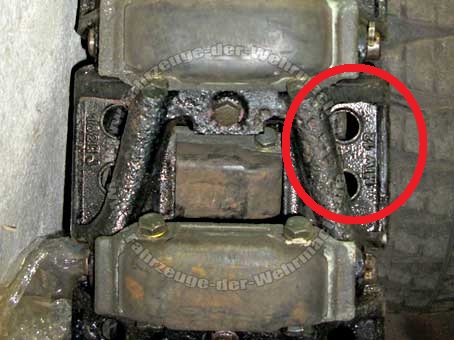

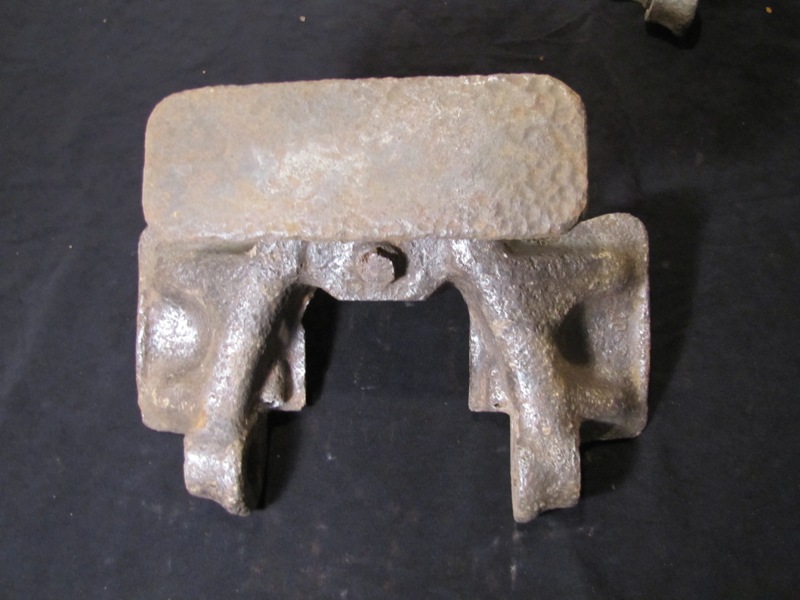

1. ранний с отвертиями:

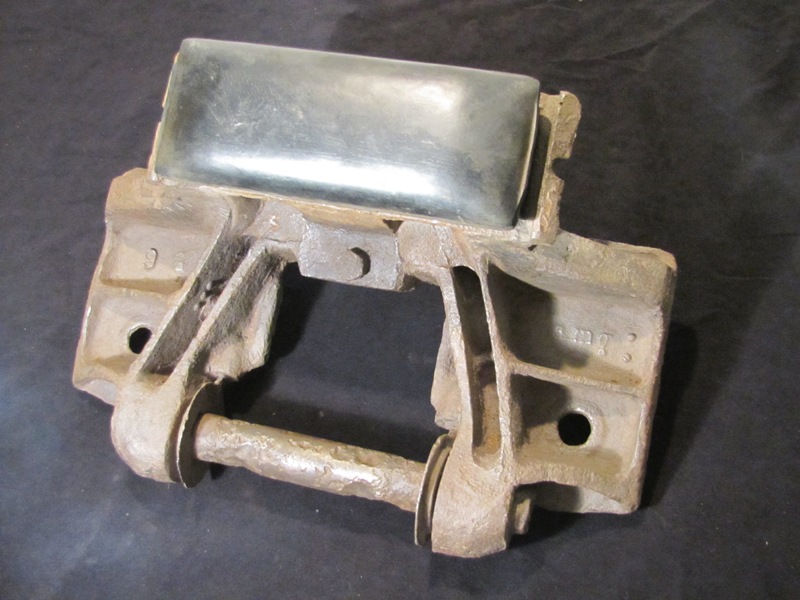

2. поздний:

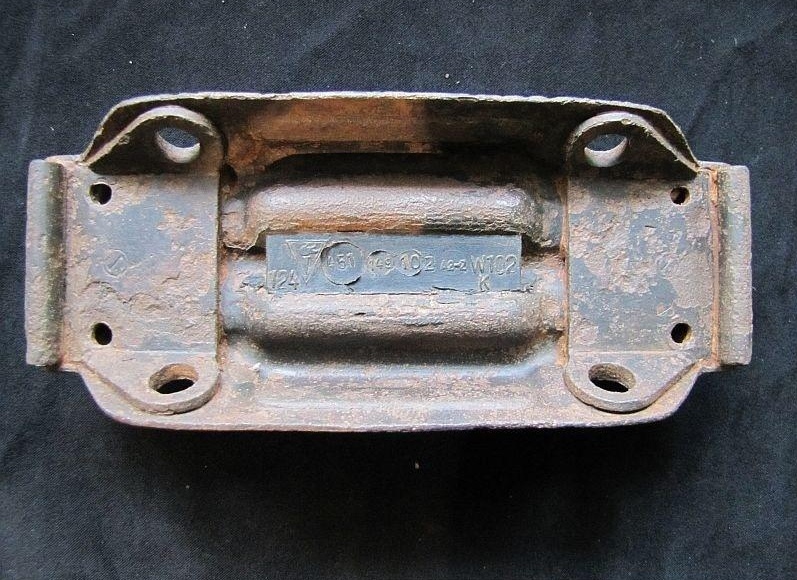

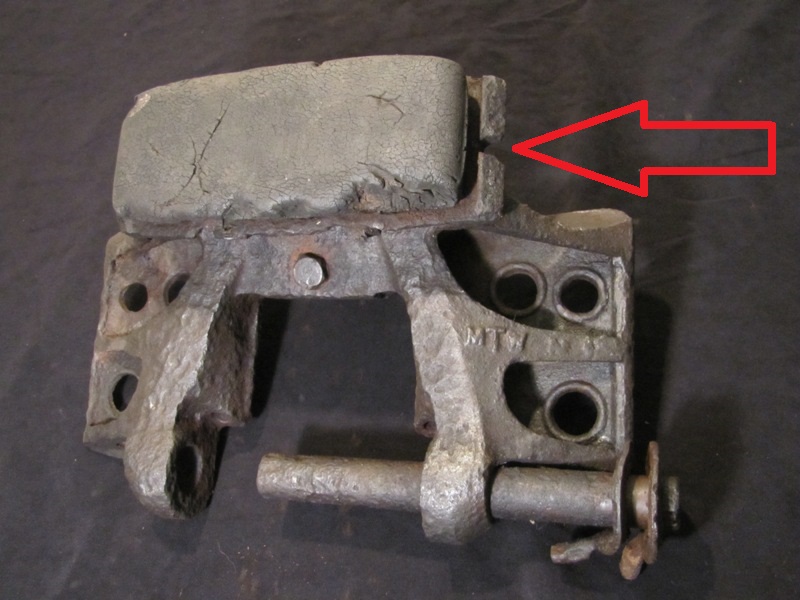

Маркировка на резиновой накладке - W102.

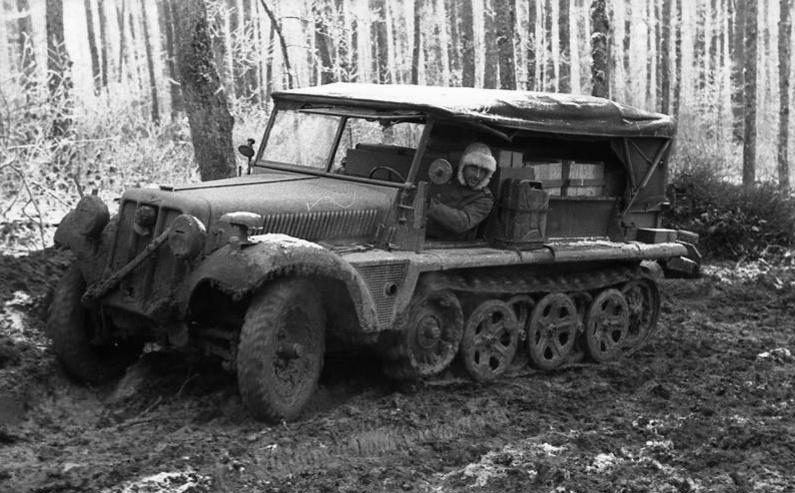

Leichter Zugkraftwagen 1 t (Sd.Kfz. 10)

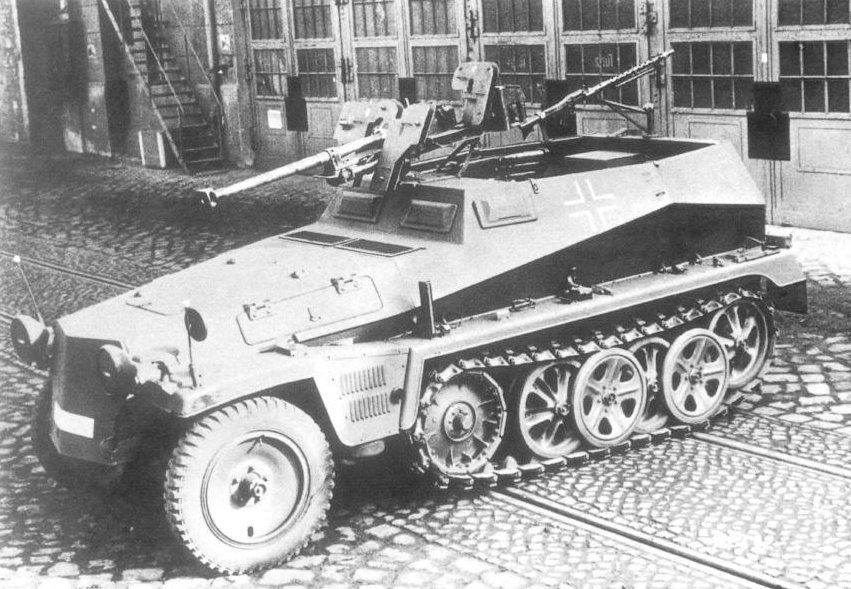

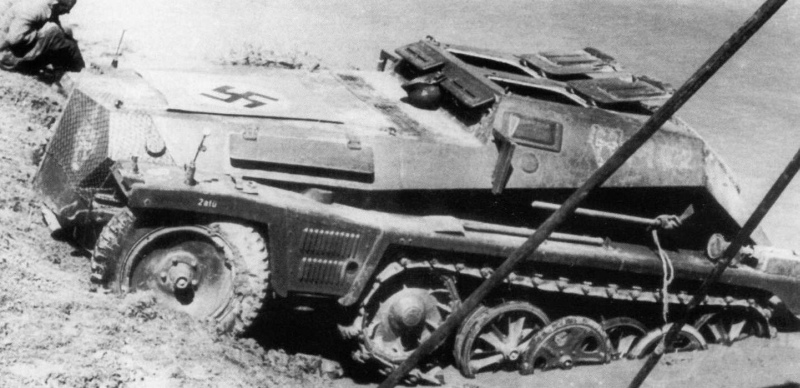

Leichter Schutzenpanzerwagen (Sd.Kfz. 250)



260 мм

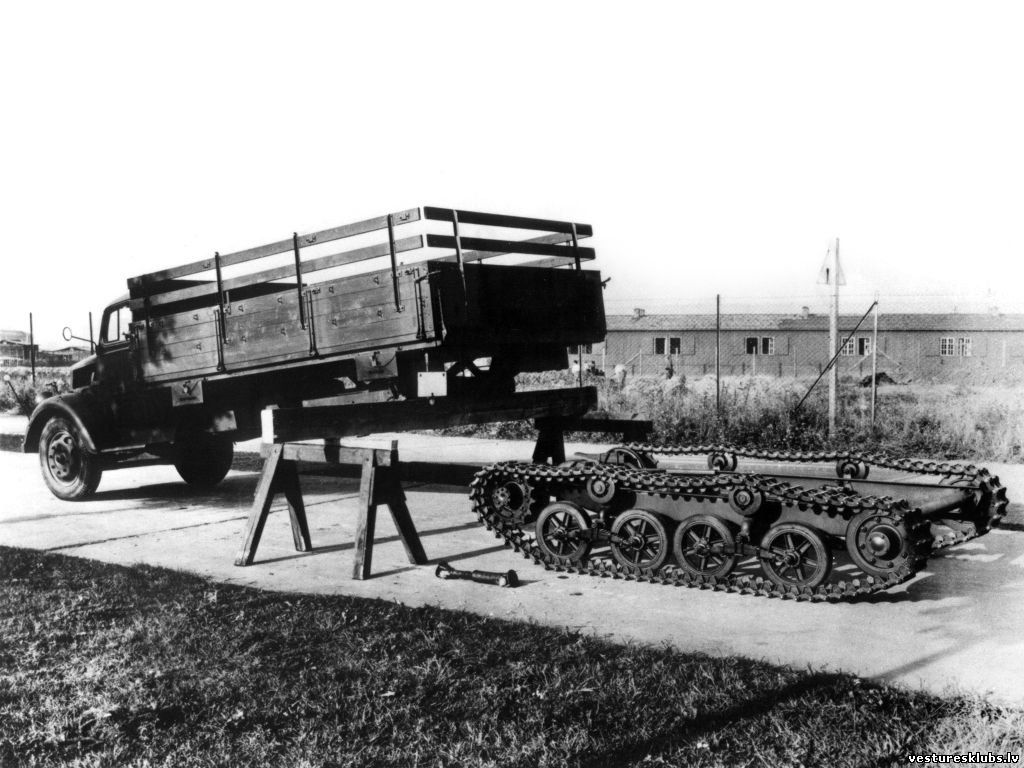

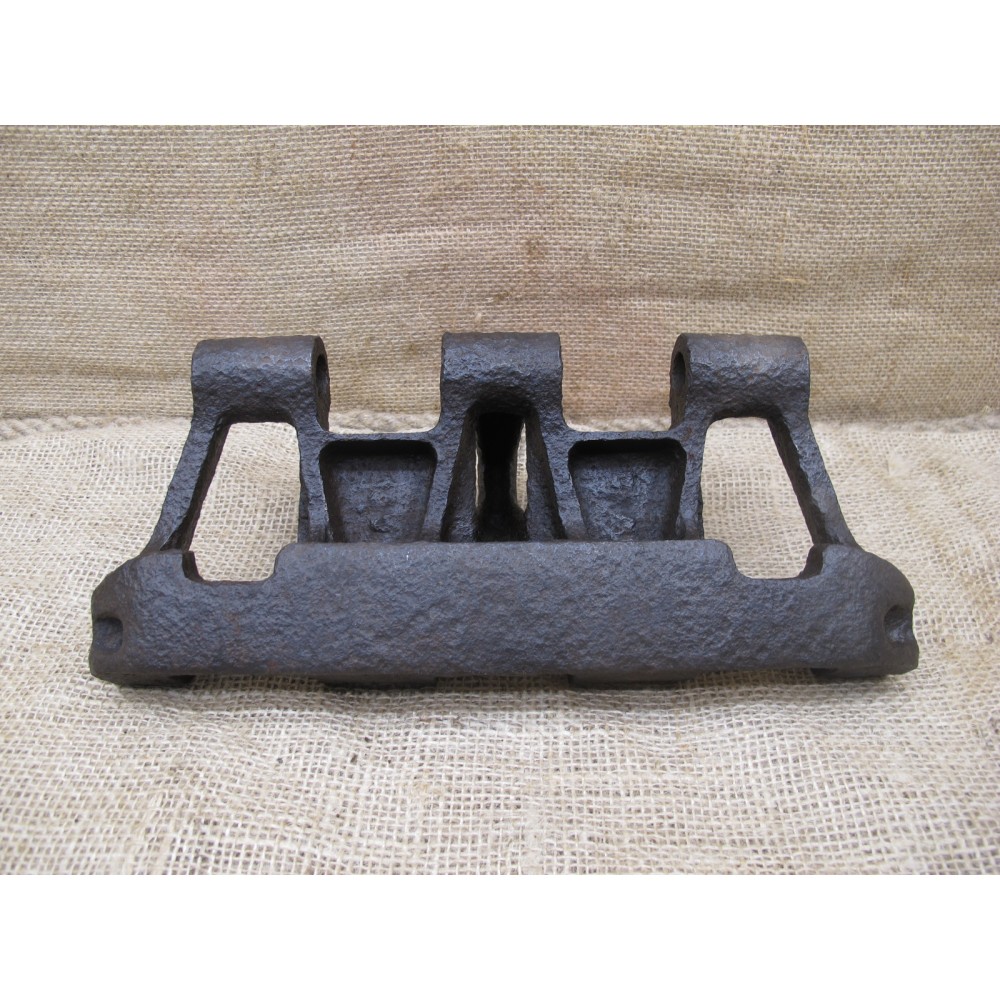

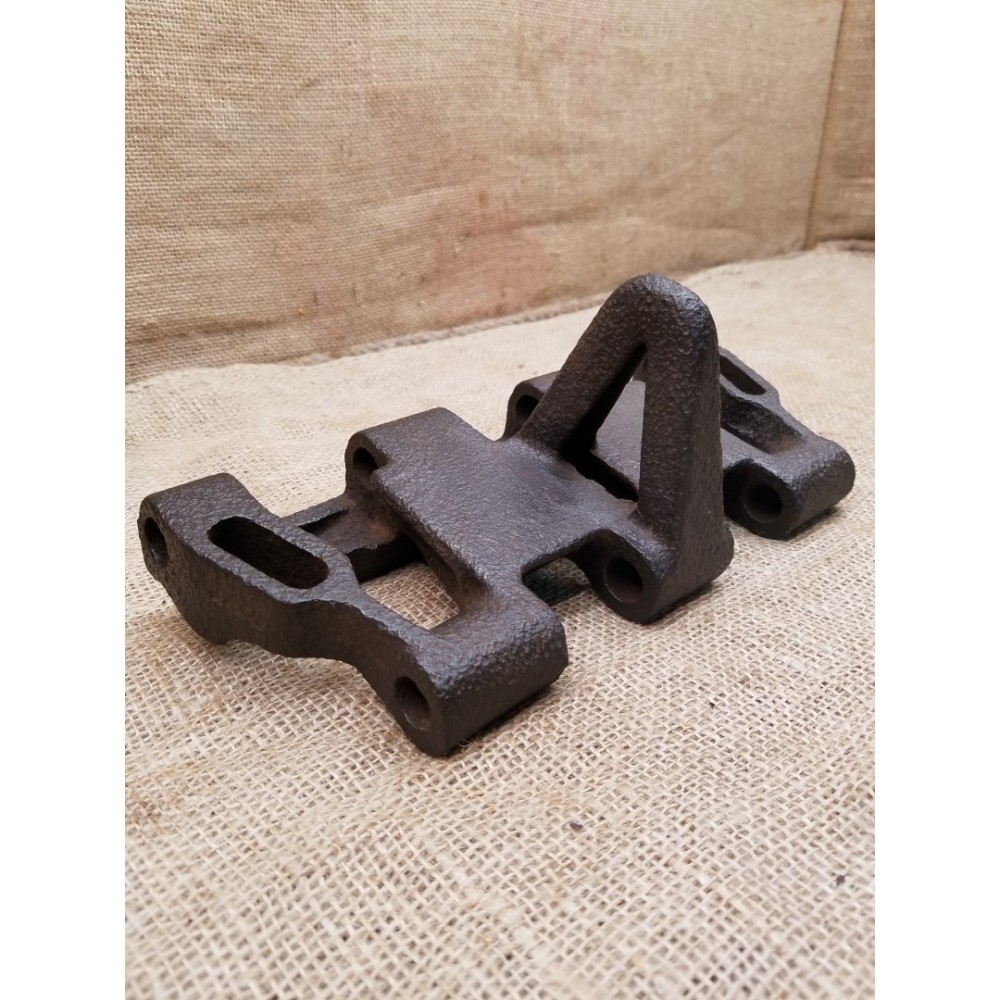

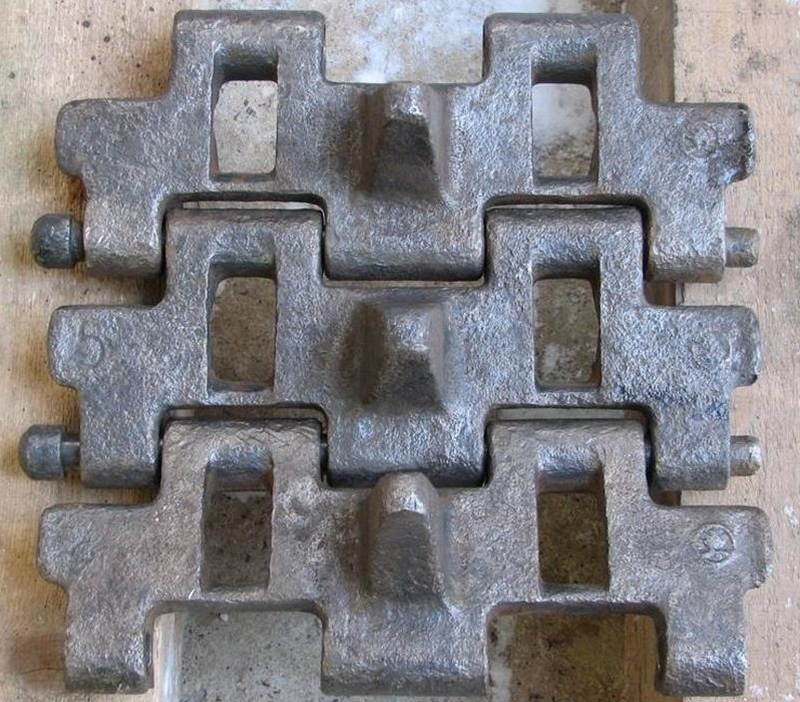

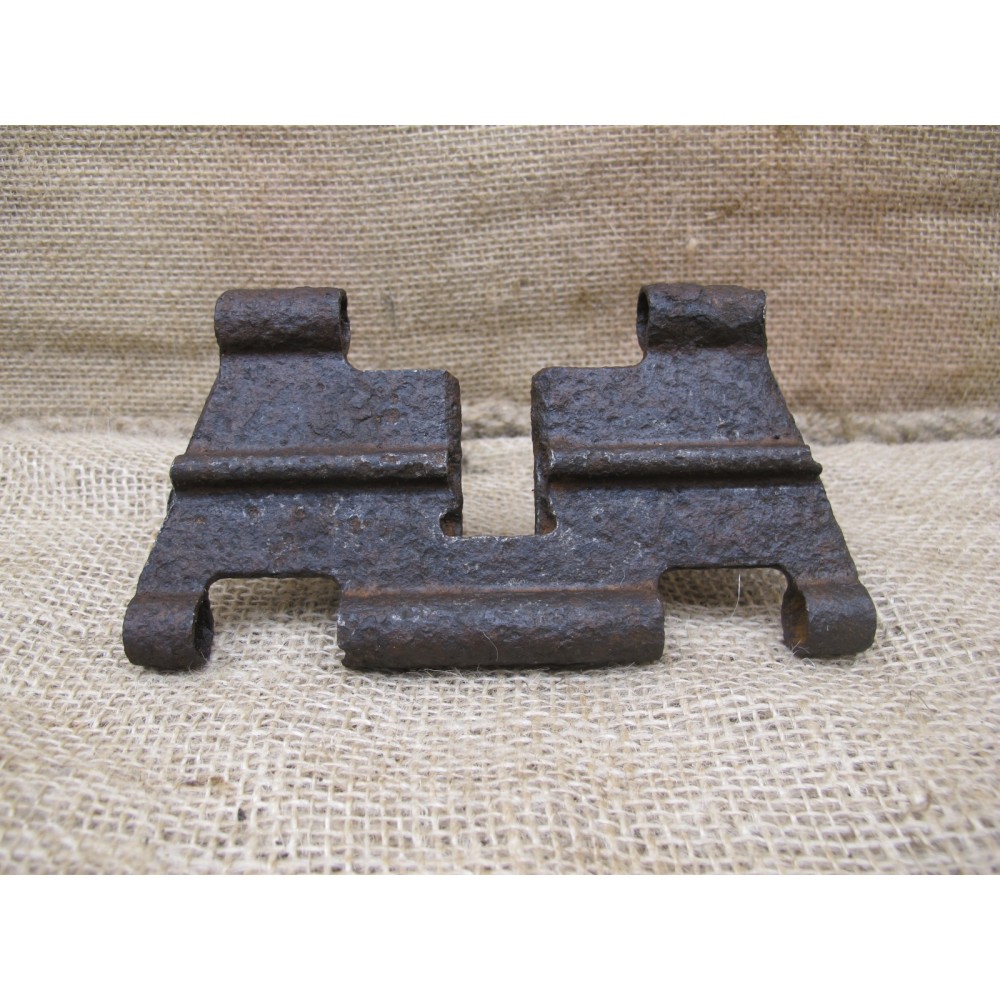

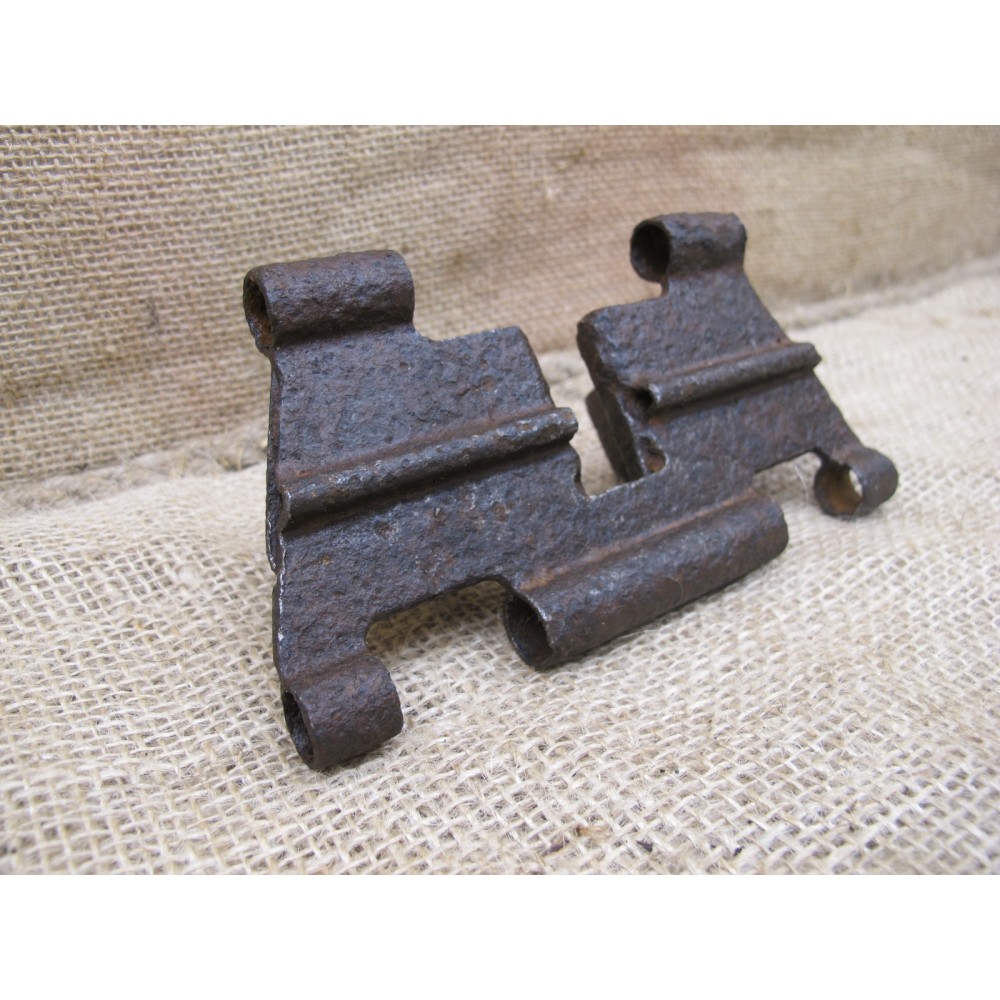

Panzerkampfwagen I Ausf. A и B (Sd.Kfz. 101) и Gleisketten Lastkraftwagen 2t "Maultier" (Sd.Kfz. 3)
Немецкая танкетка и полугусеничный грузовик. Tраки одинаковы.

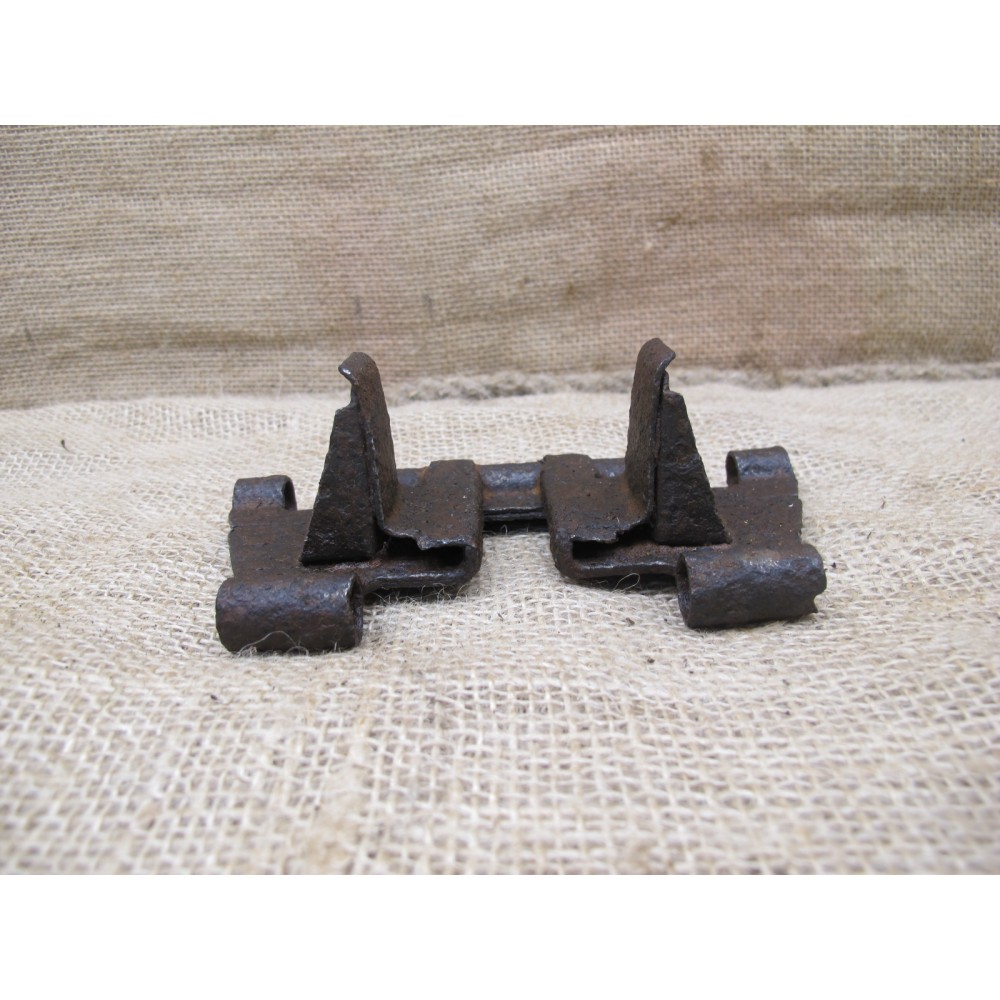

Траки могли быть с грунтовым зацепом, и без него:

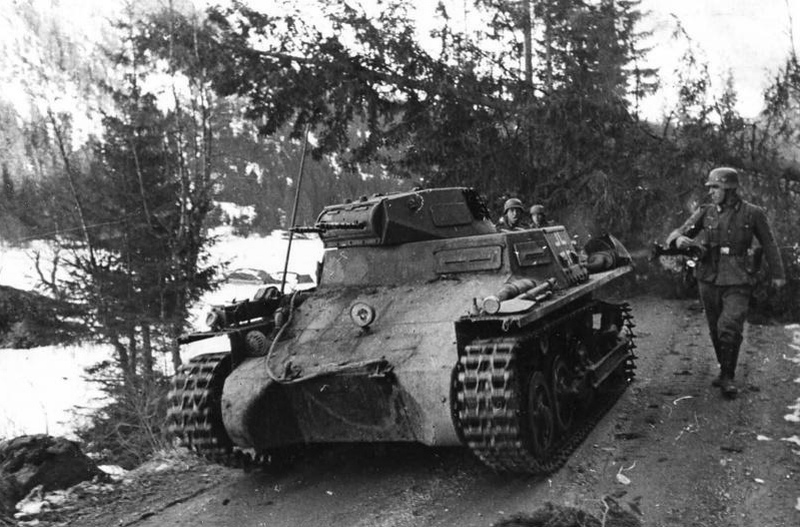

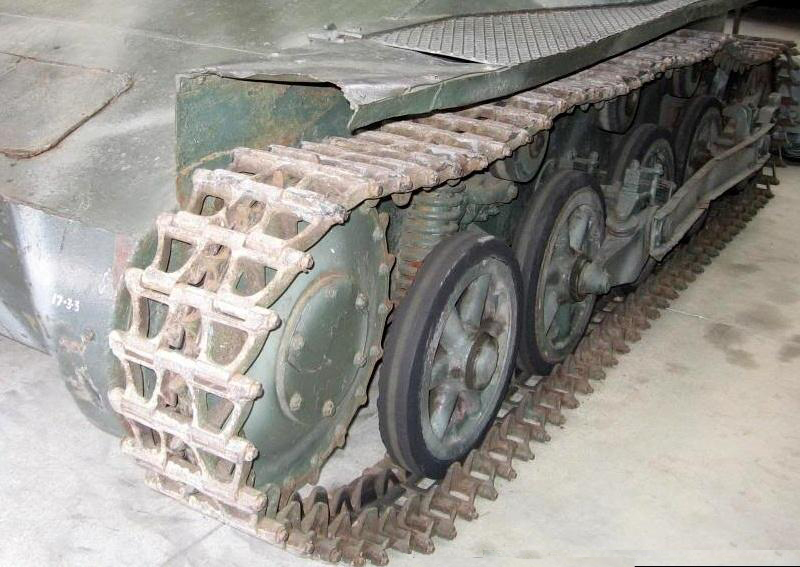

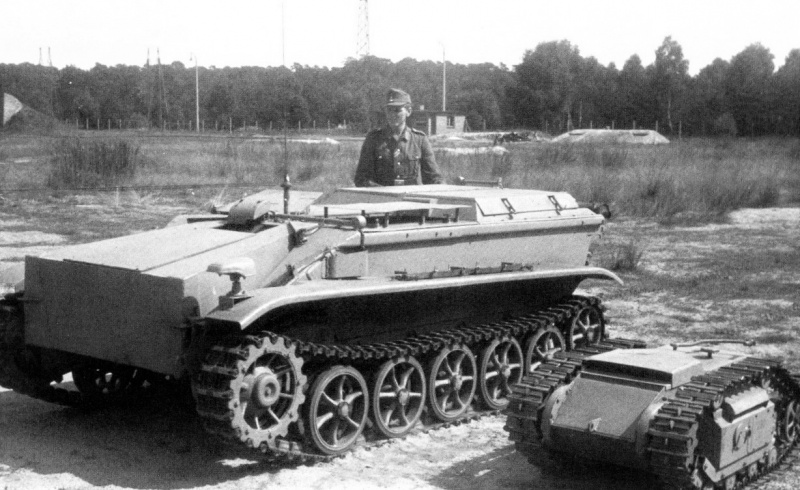

Panzerkampfwagen I Ausf. A и B (Sd.Kfz. 101)

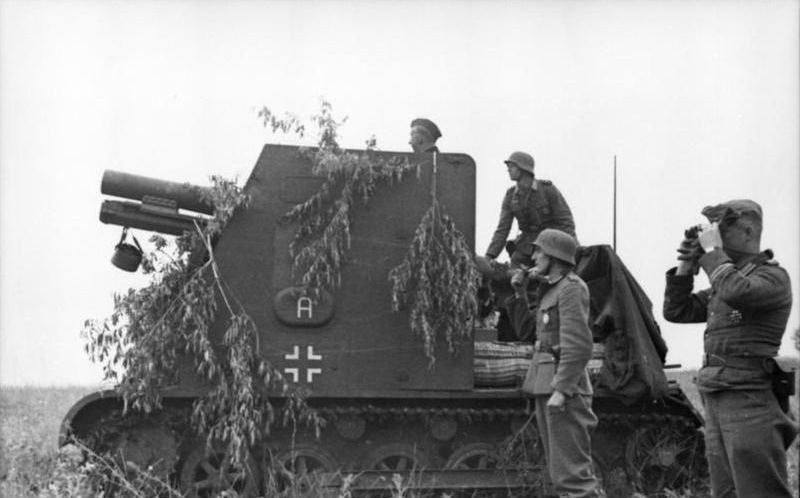

Sturmpanzer I

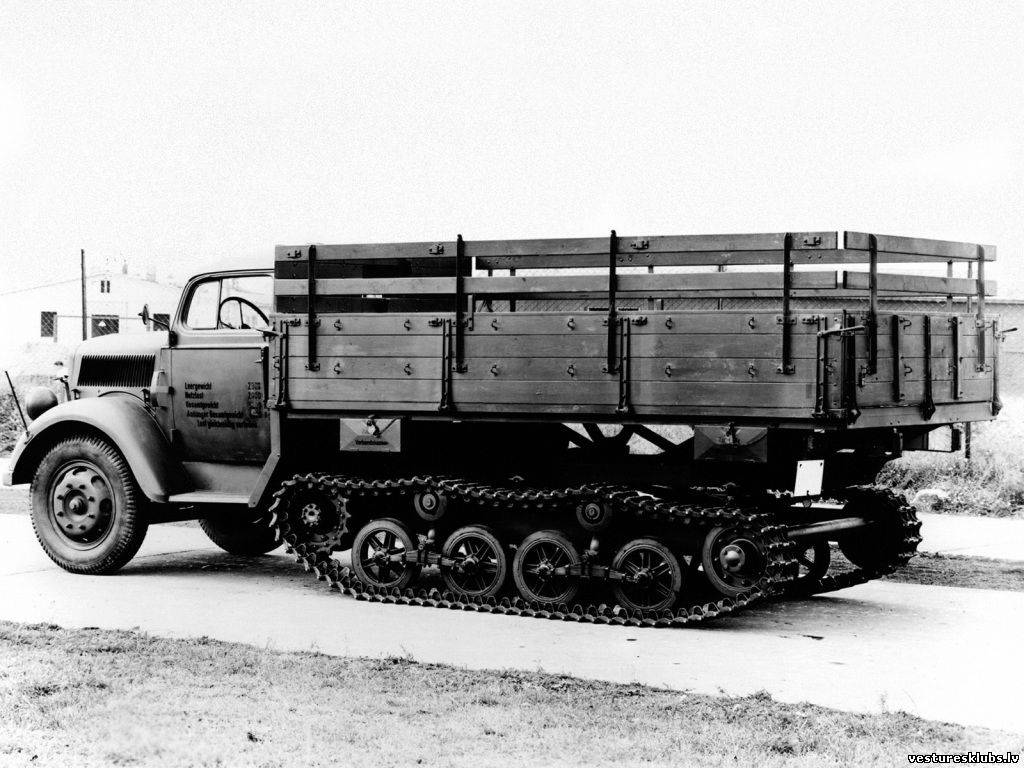

Gleisketten Lastkraftwagen 2t "Maultier"

Panzerwerfer 42



280 мм
Траки этой ширеной были у 4 видов бронетехники:

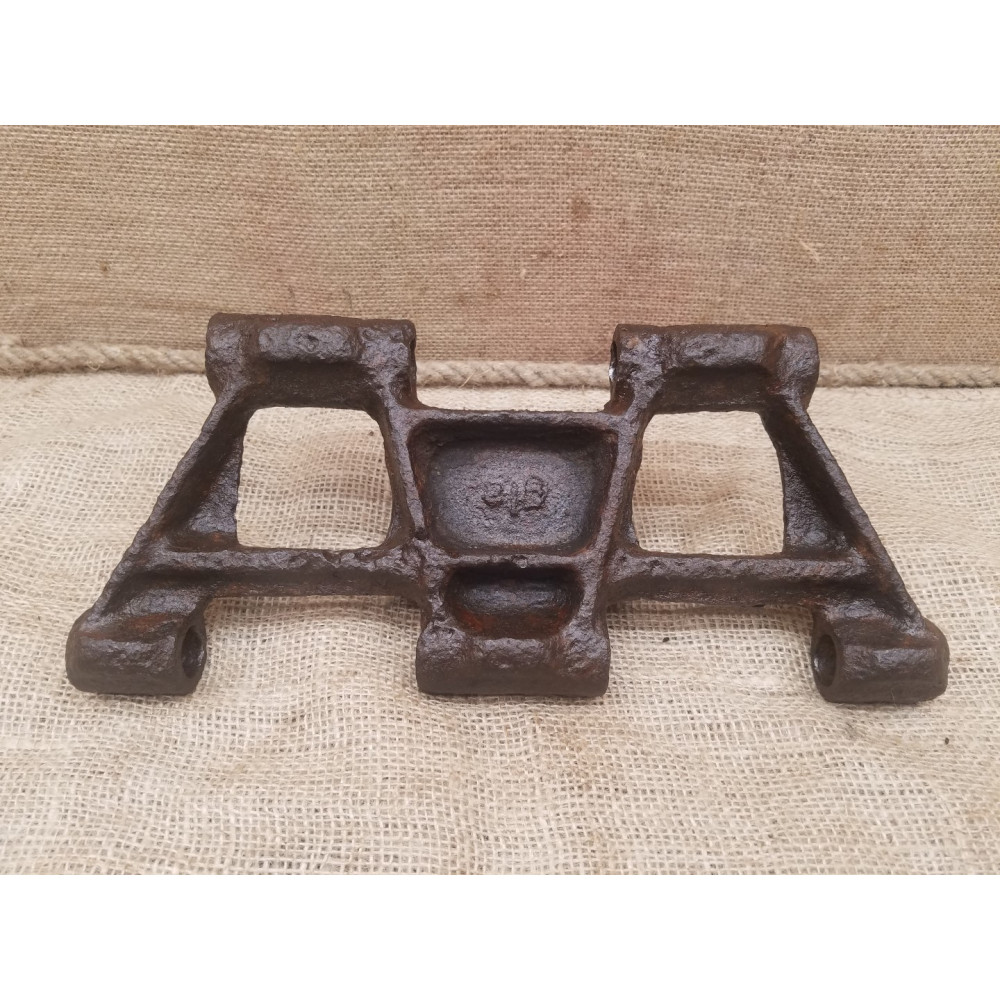

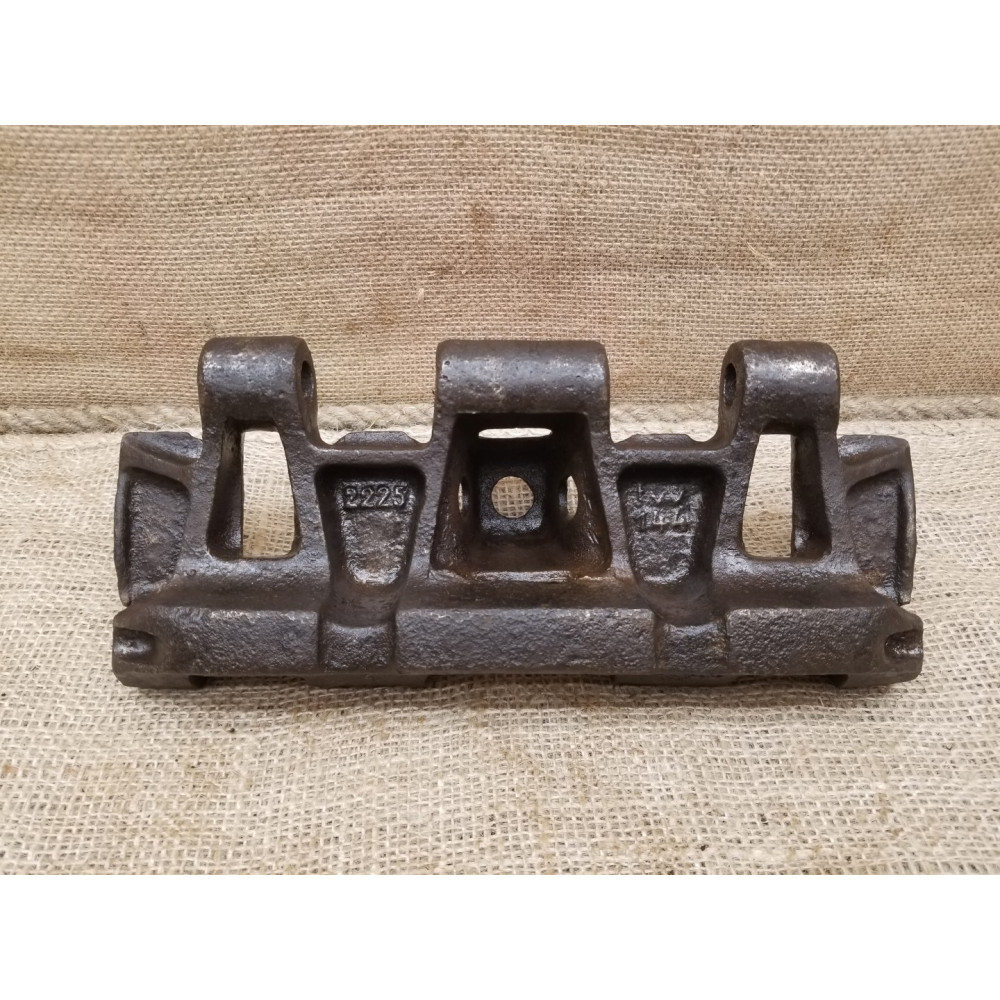

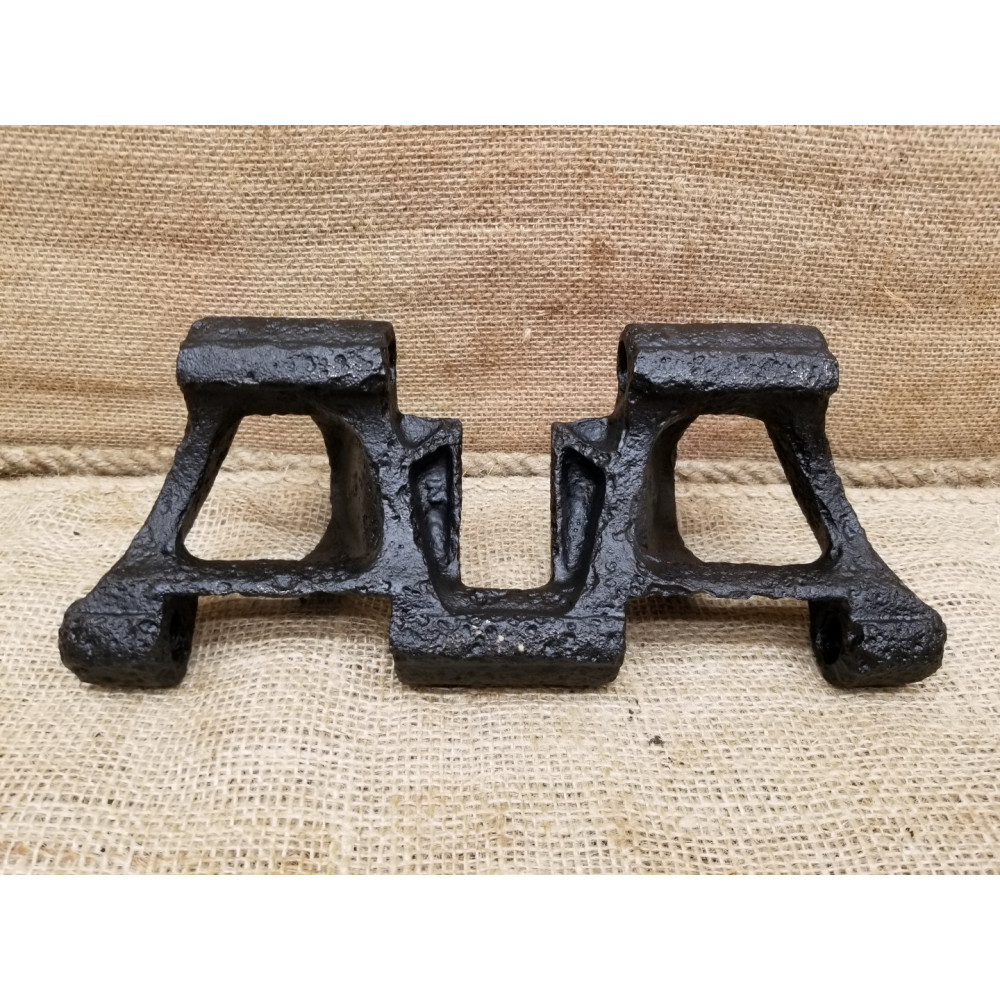

1., 2. Panzerkampfwagen II Ausf A, B, C и F (Sd.Kfz. 121) и Gleisketten Lastkraftwagen 4,5 t "Maultier" (Sd.Kfz. 5)
Немецкий лёгкий танк и полугусеничный грузовик. Tраки одинаковы.

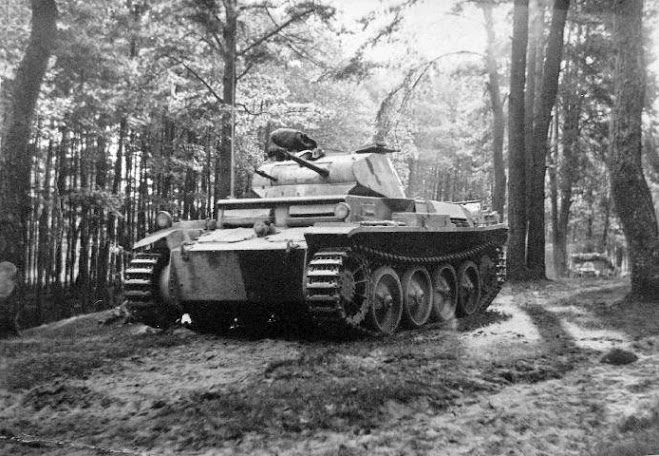

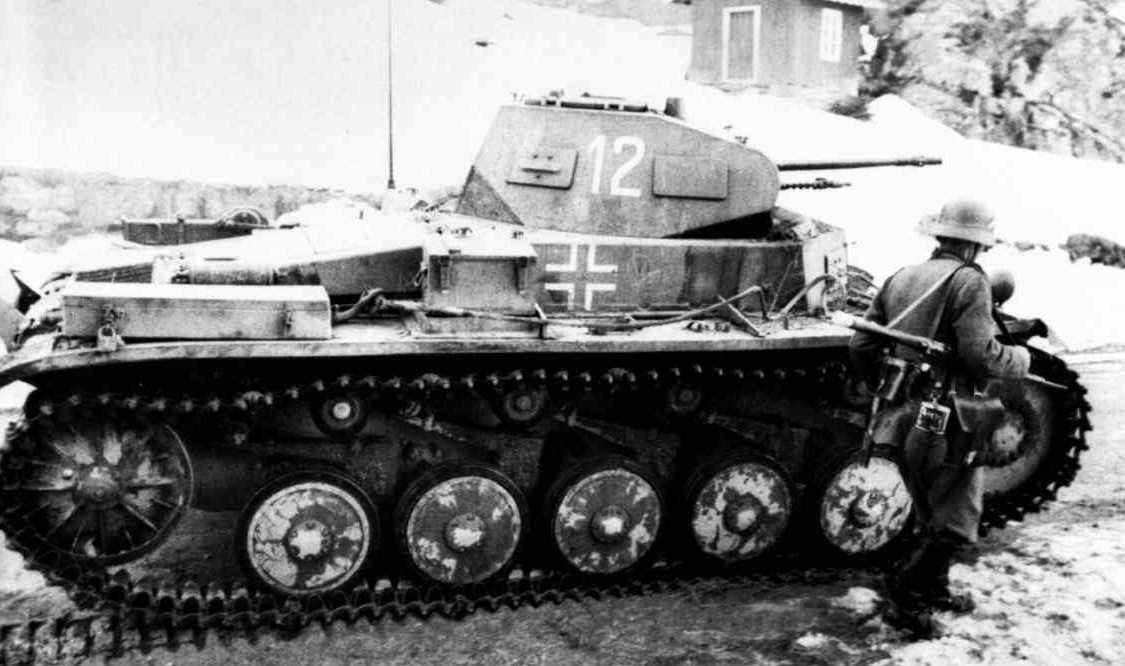

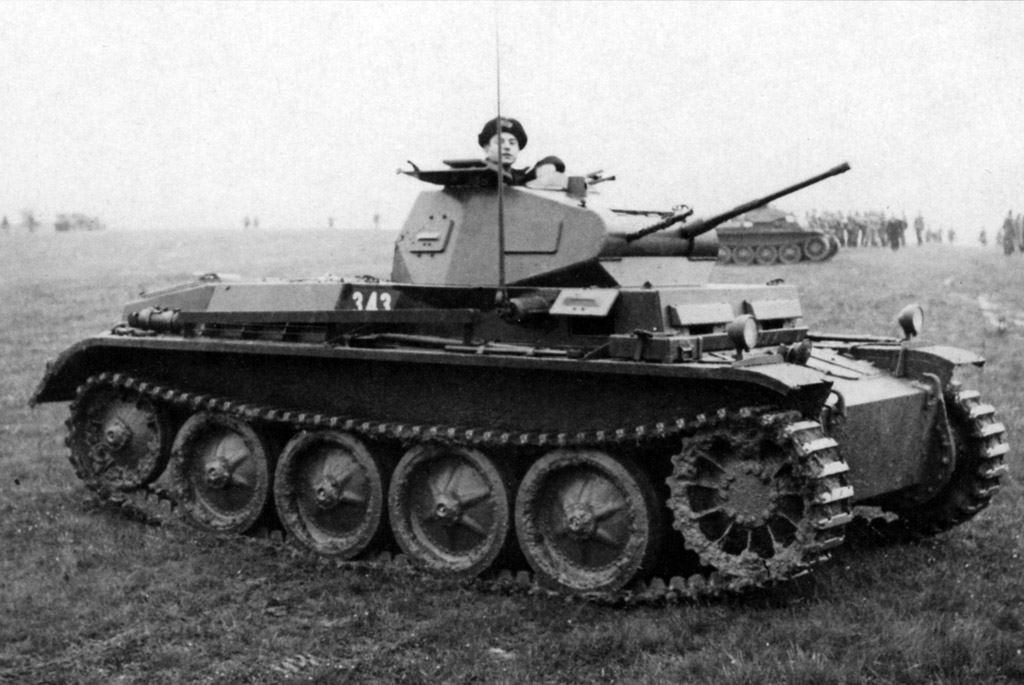

Panzerkampfwagen II Ausf A, B, C и F (Sd.Kfz. 121)


Бронетехника на его базе:

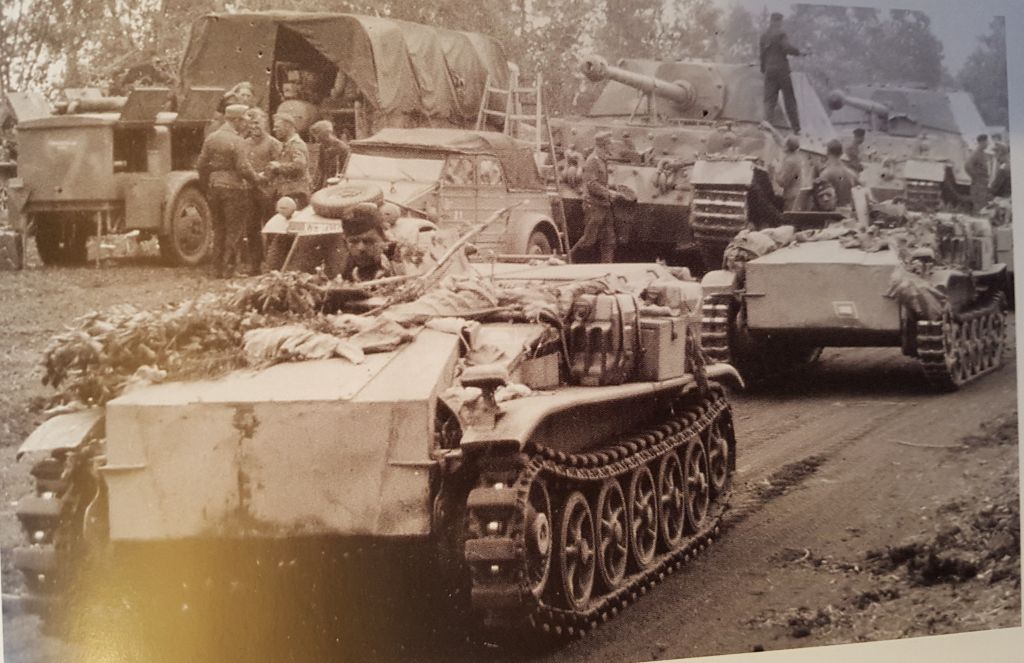

Sd.Kfz.124 "Wespe":


Sd.Kfz.131/132 "Marder II":

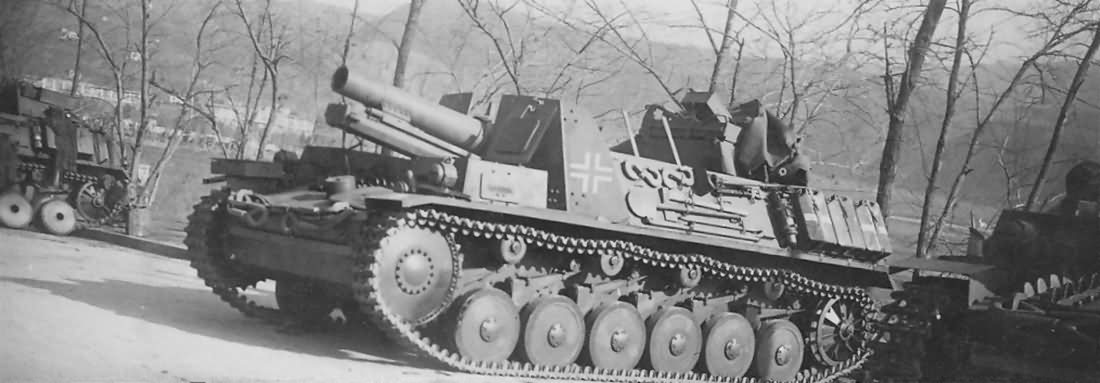

Sturmpanzer II:

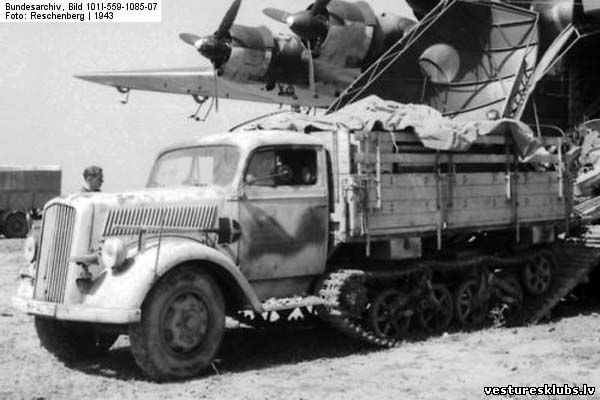

Gleisketten Lastkraftwagen 4,5 t "Maultier":

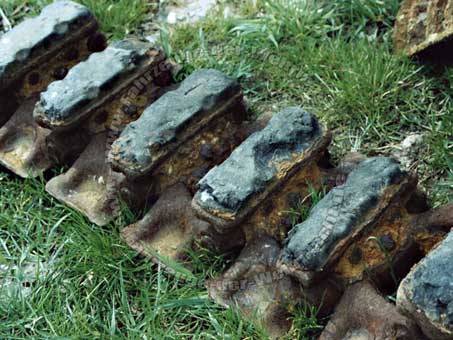

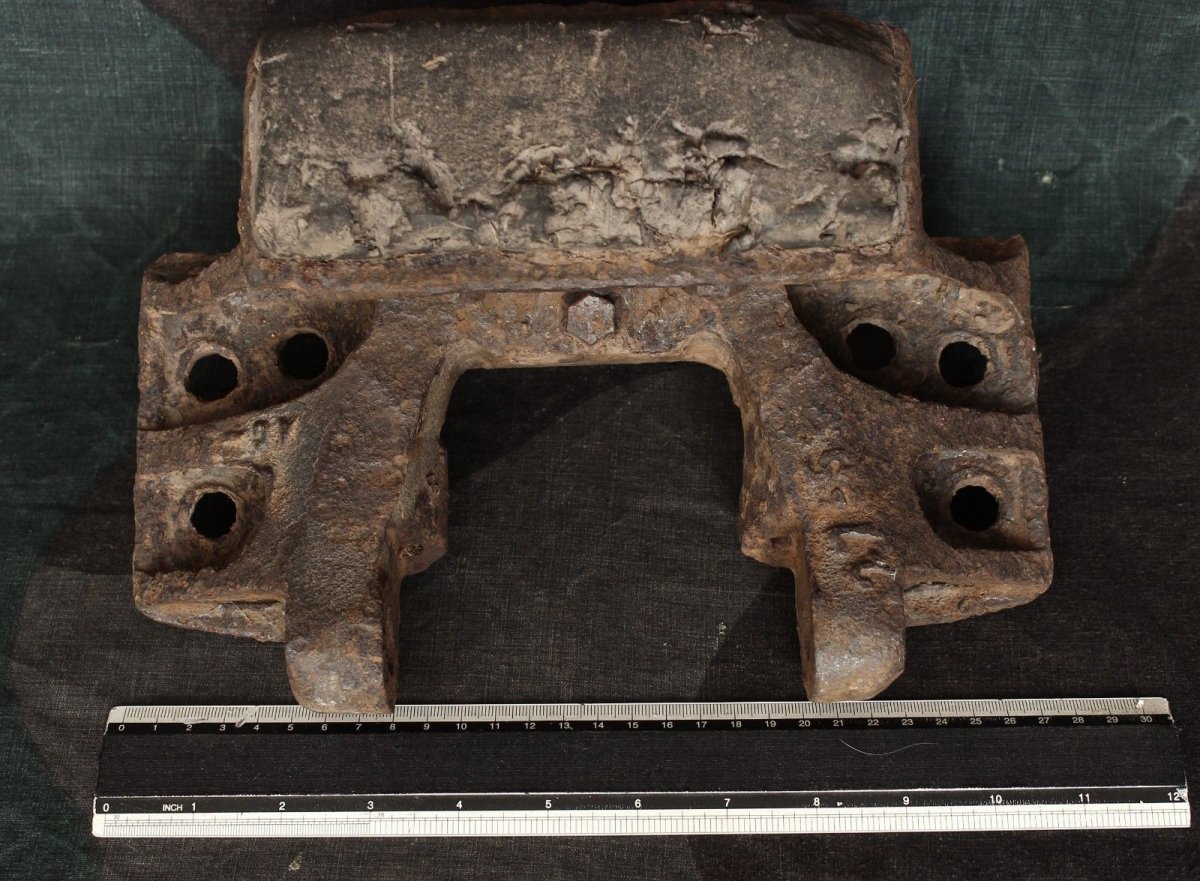

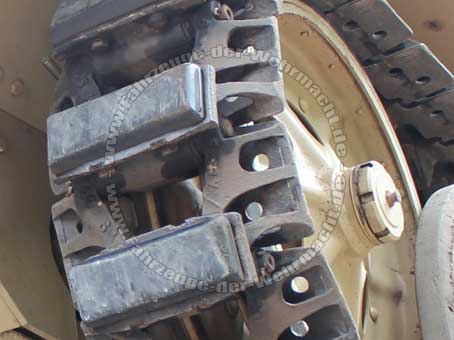

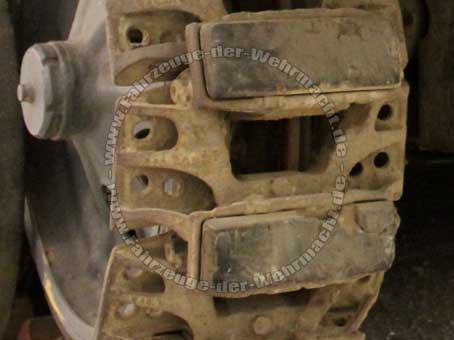

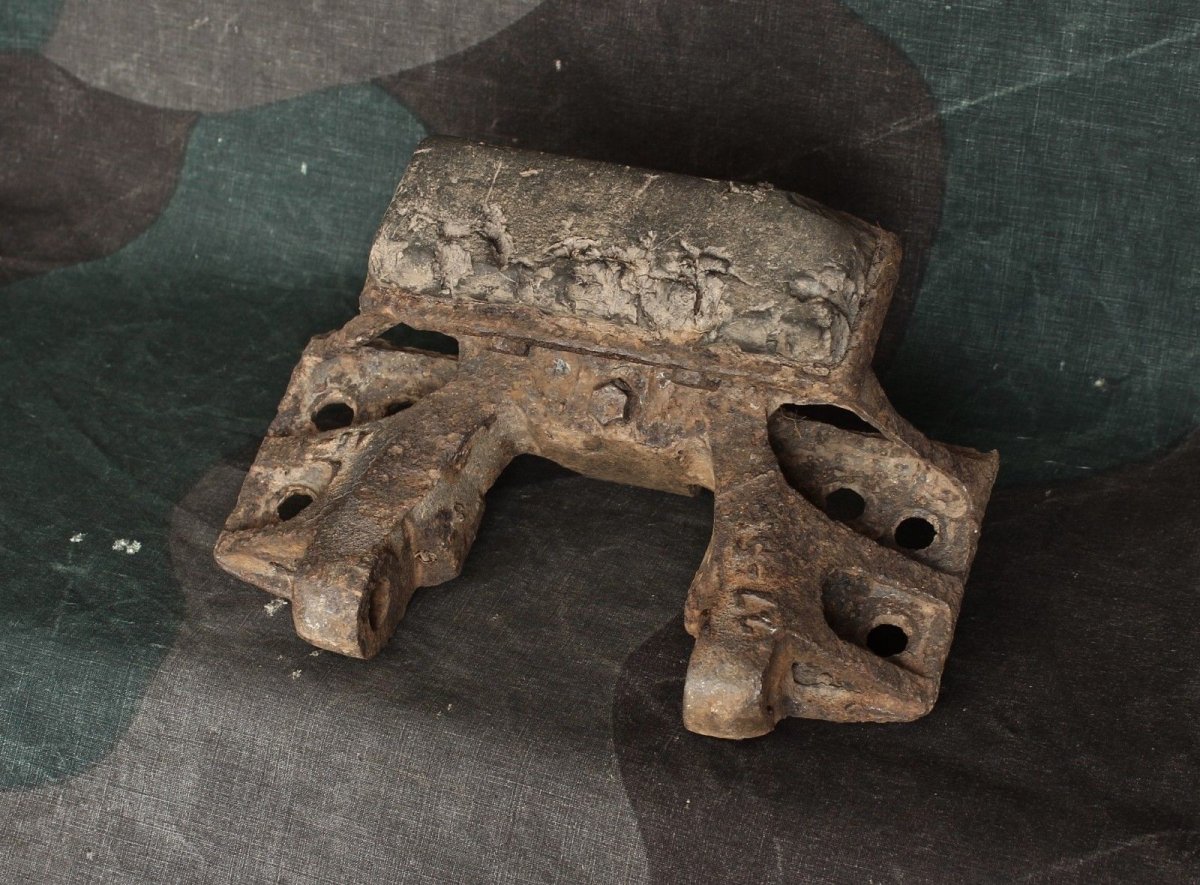

3.,4. Leichter Zugkraftwagen 3 t (Sd.Kfz. 11) и Mittlerer Schutzenpanzerwagen (Sd.Kfz. 251)
Tраки одинаковы. Траки 4 видов:

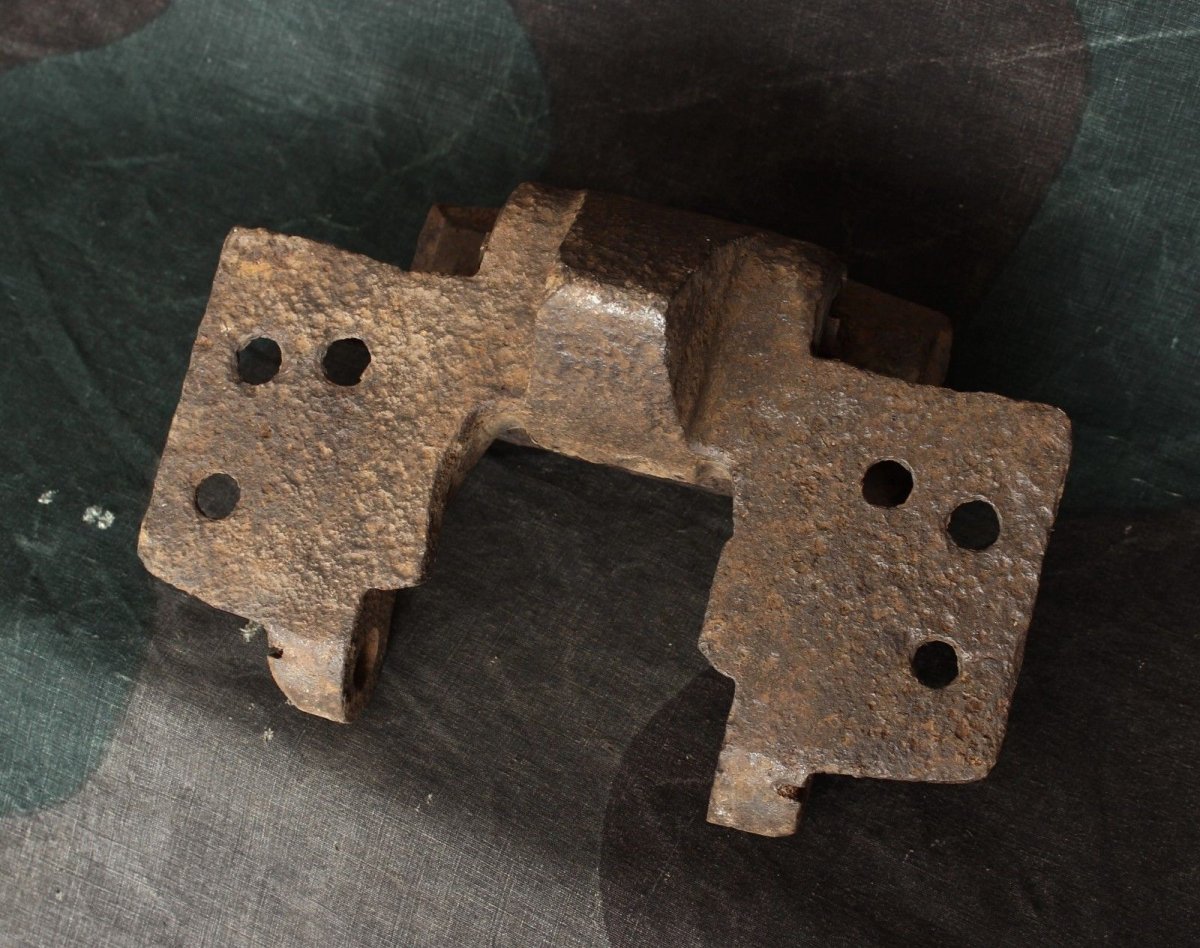

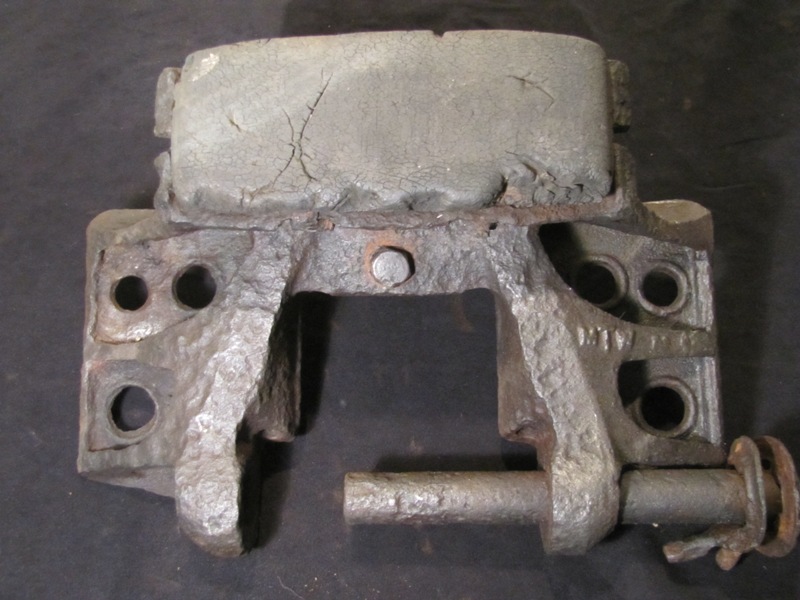

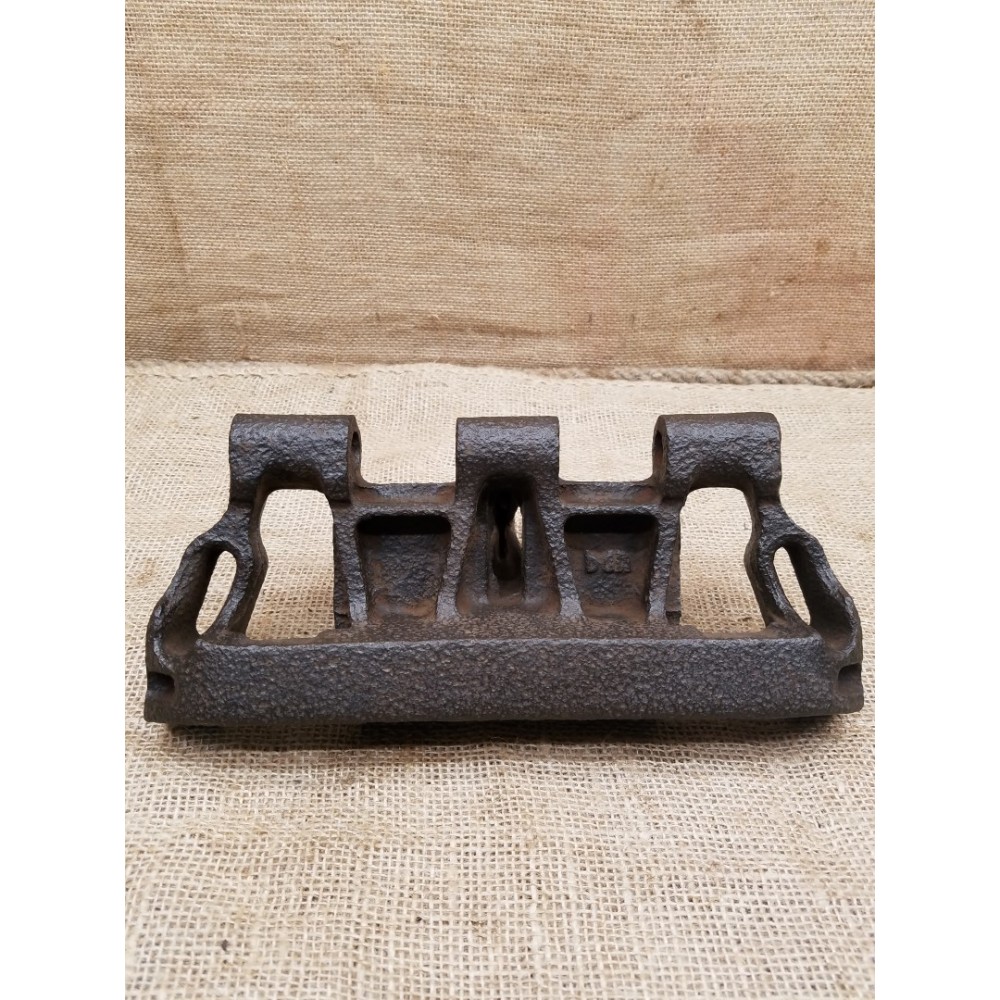

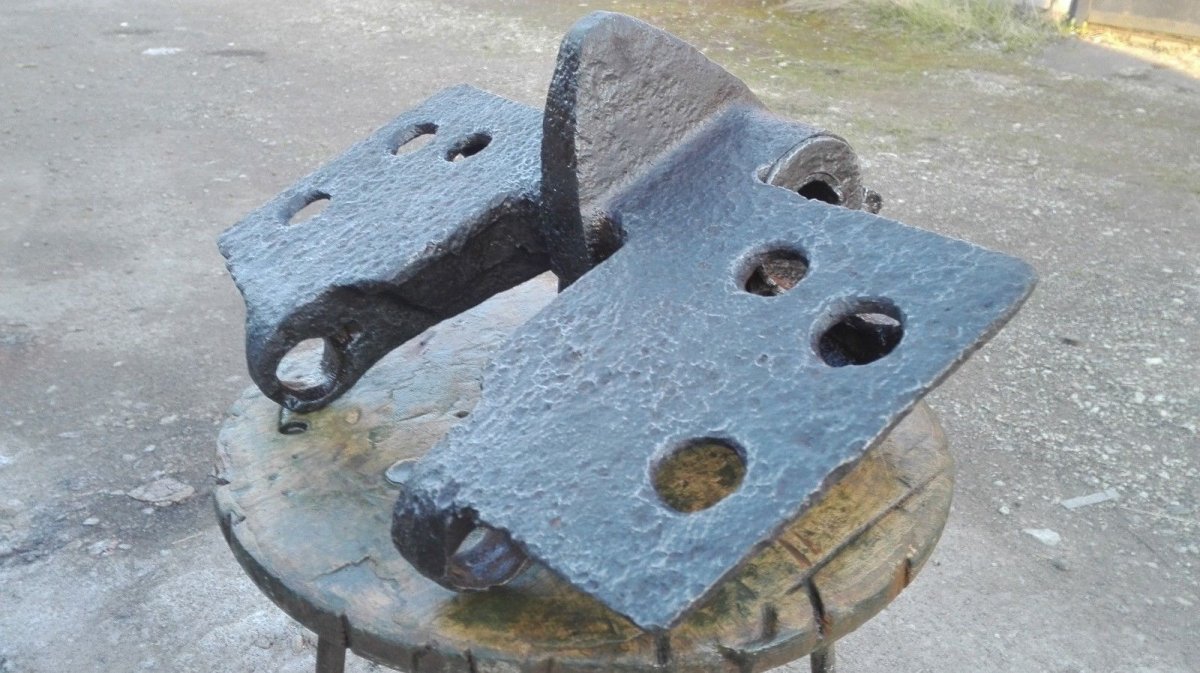

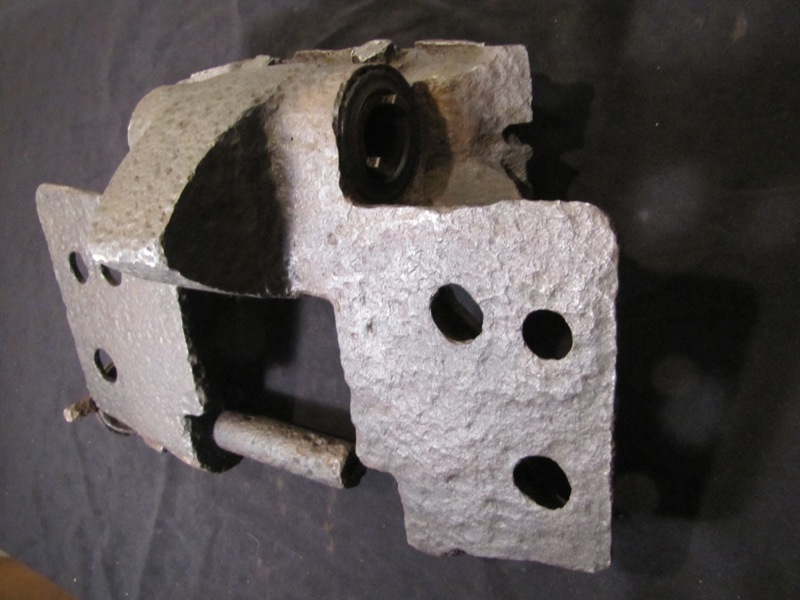

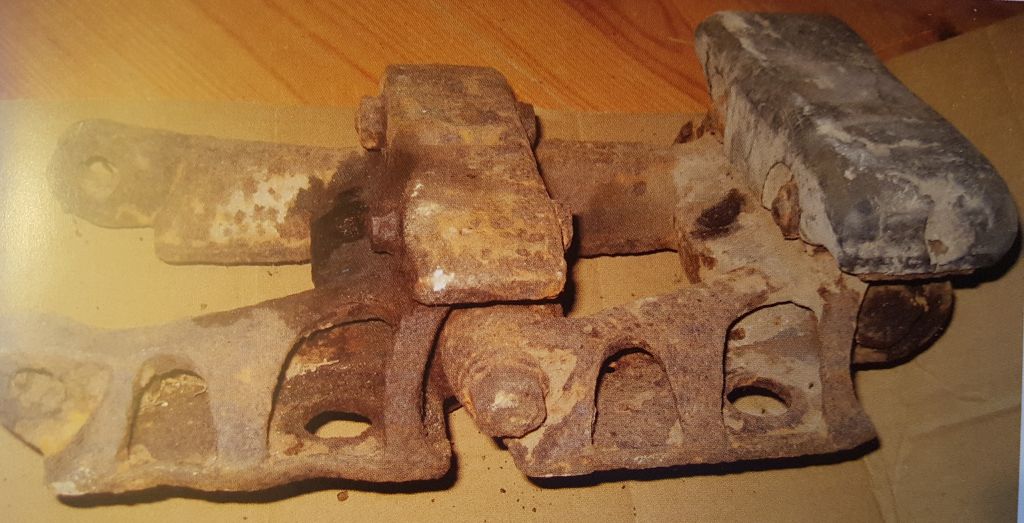

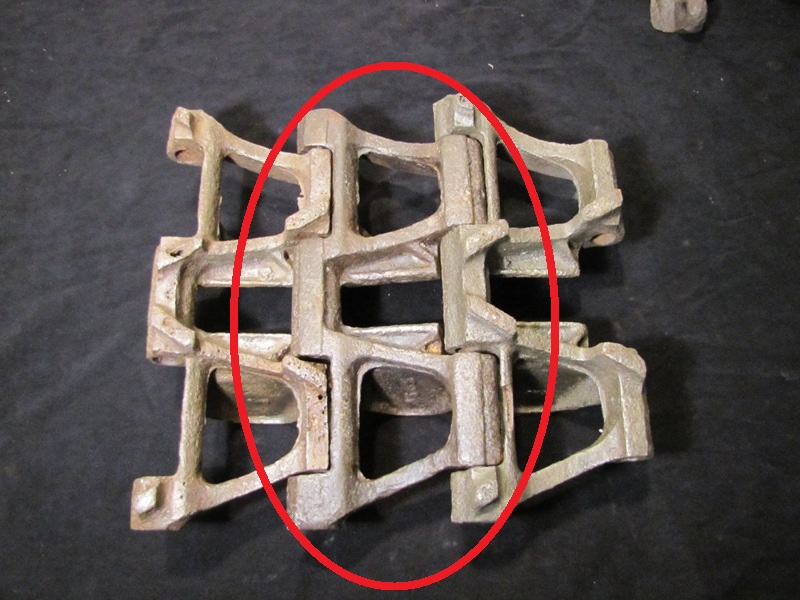

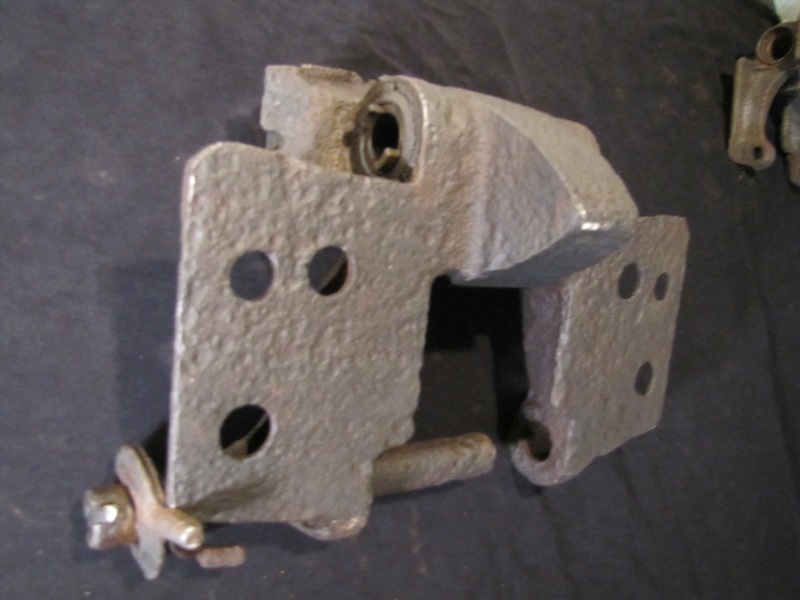

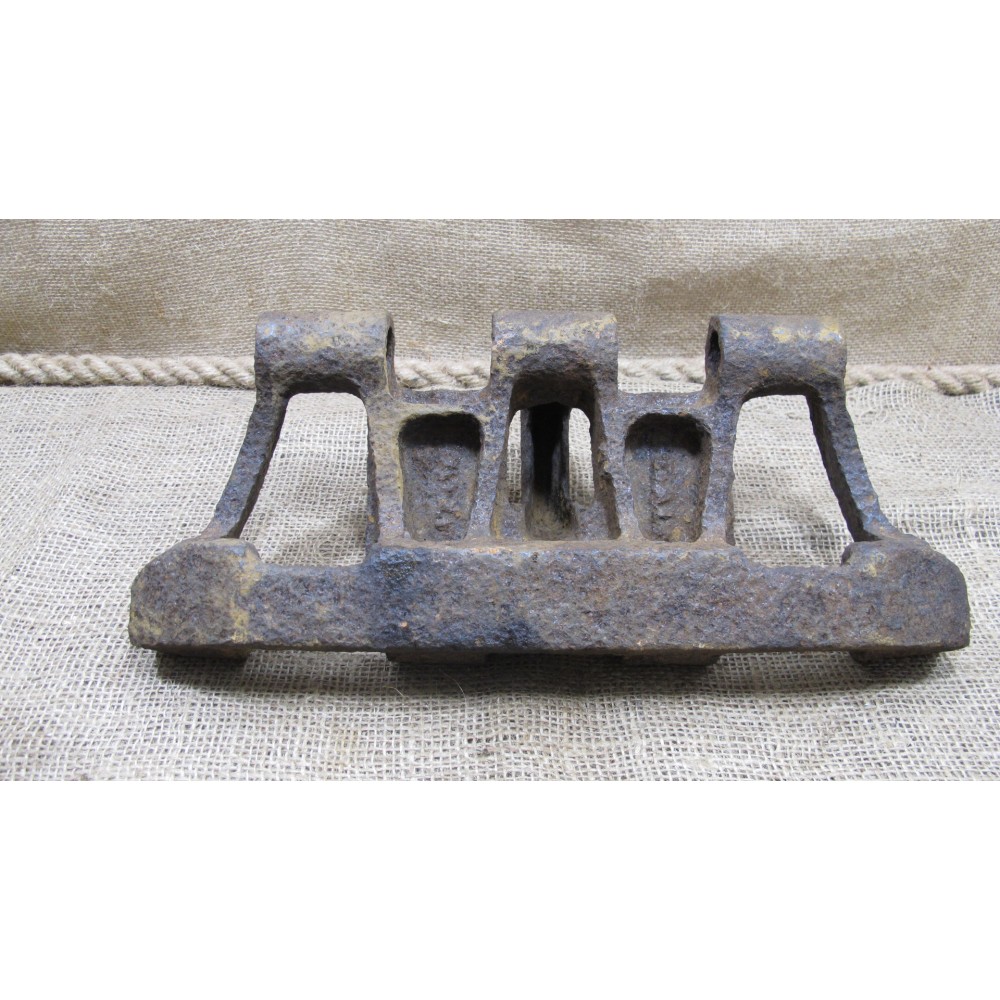

1. Ранний, с тремя отверстиями:

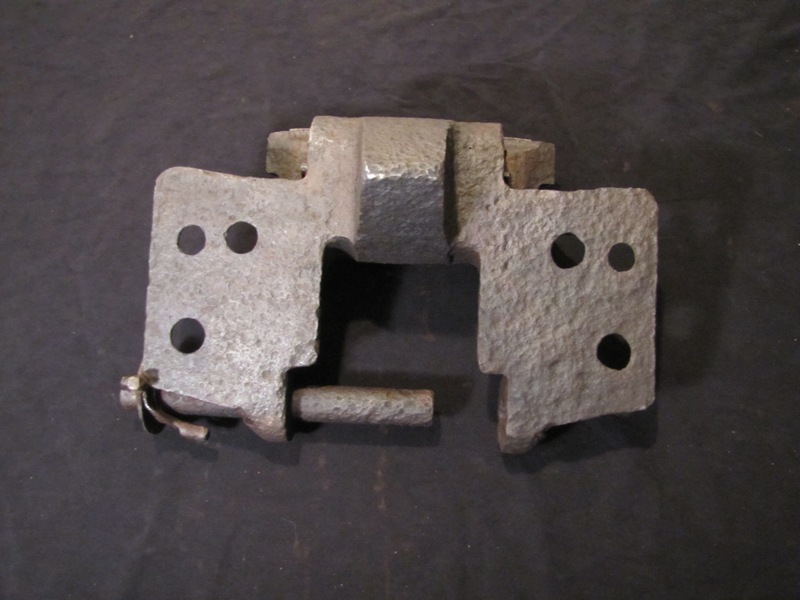

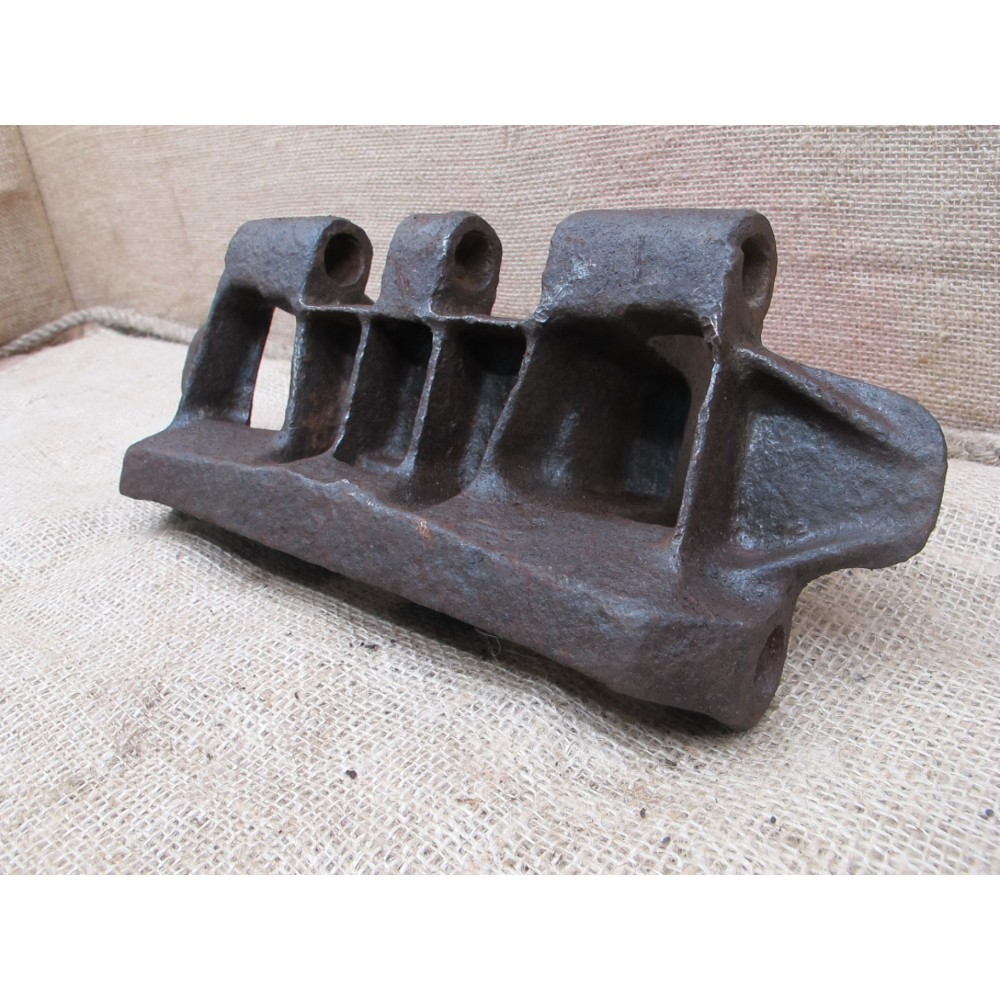

2. Поздний, с двумя отверстиями:


3. Поздний, без отверстий:

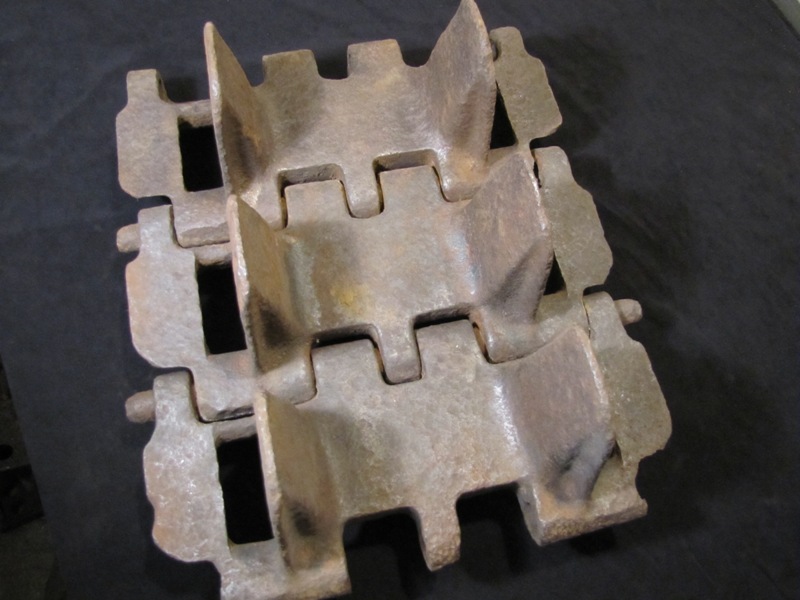

4. Металлические:

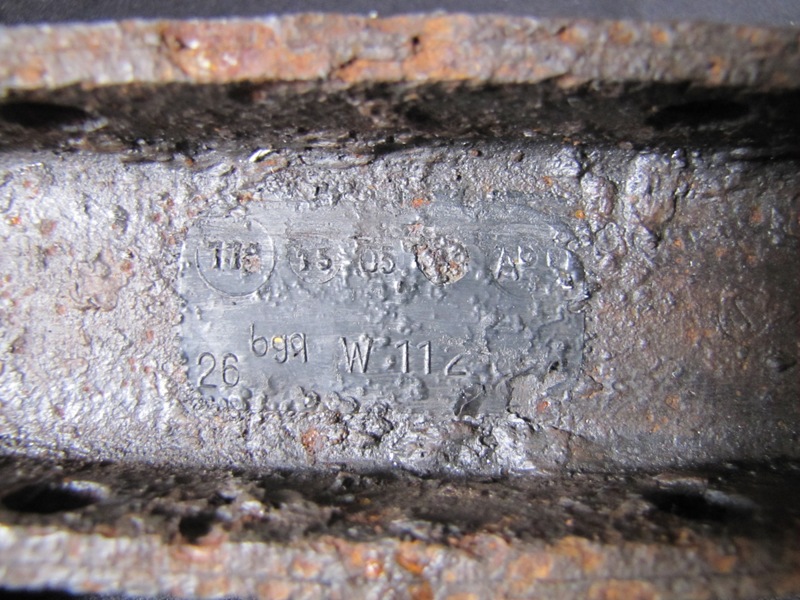

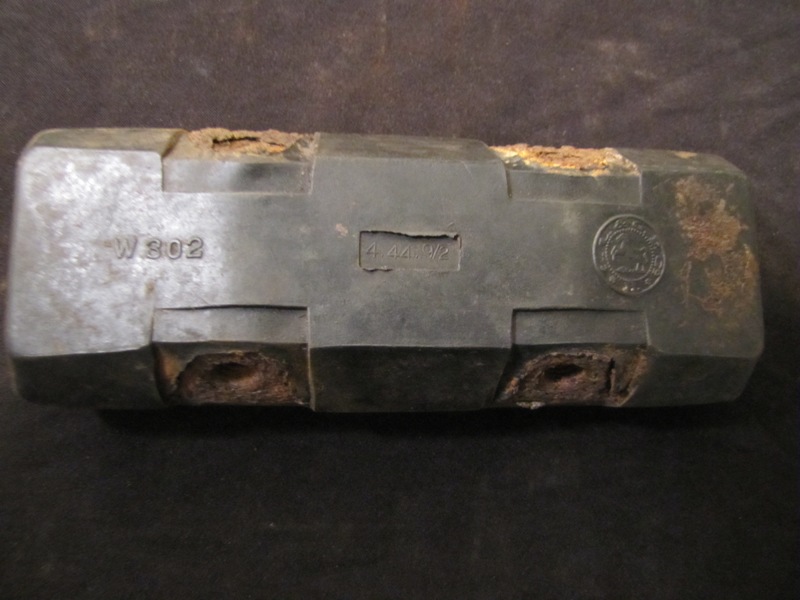

Маркировка на резиновых накладок - W 112, W 200 и W 302

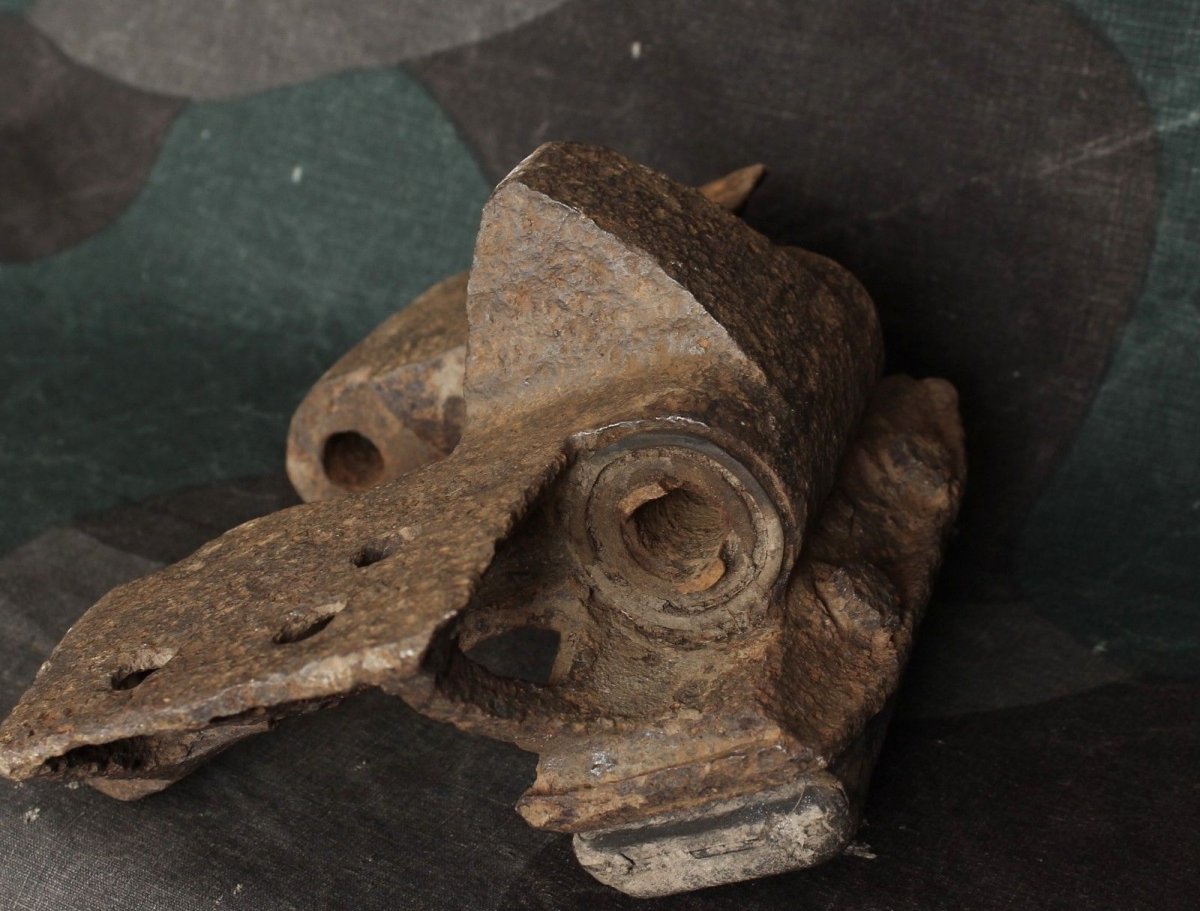

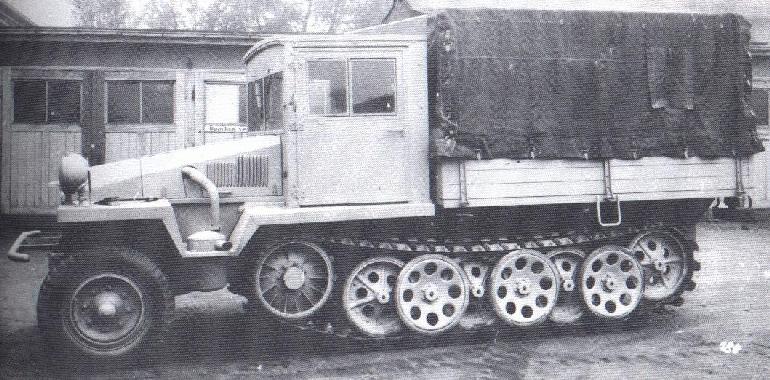

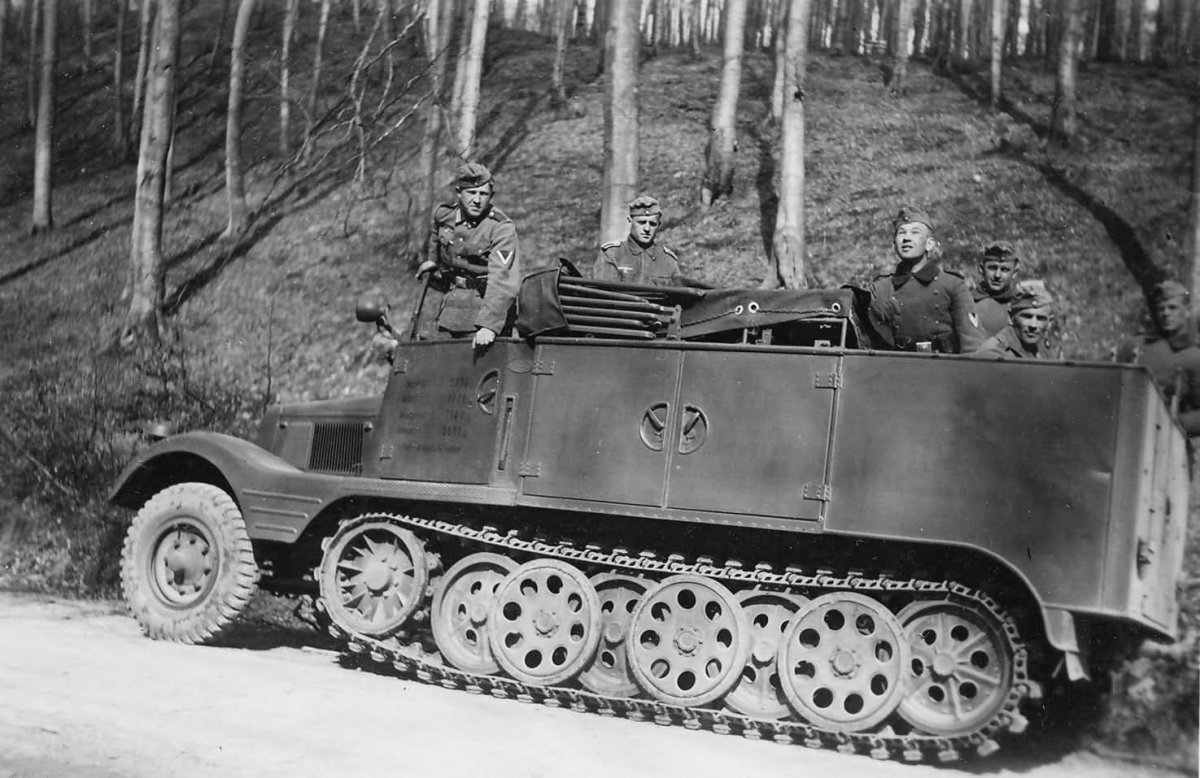

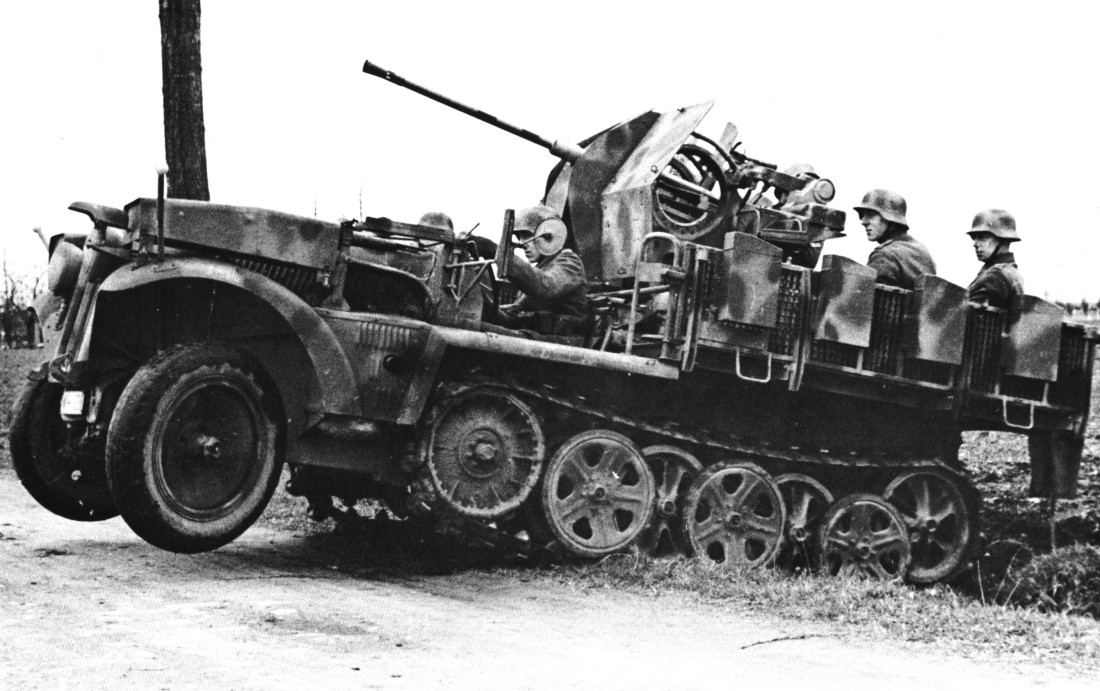

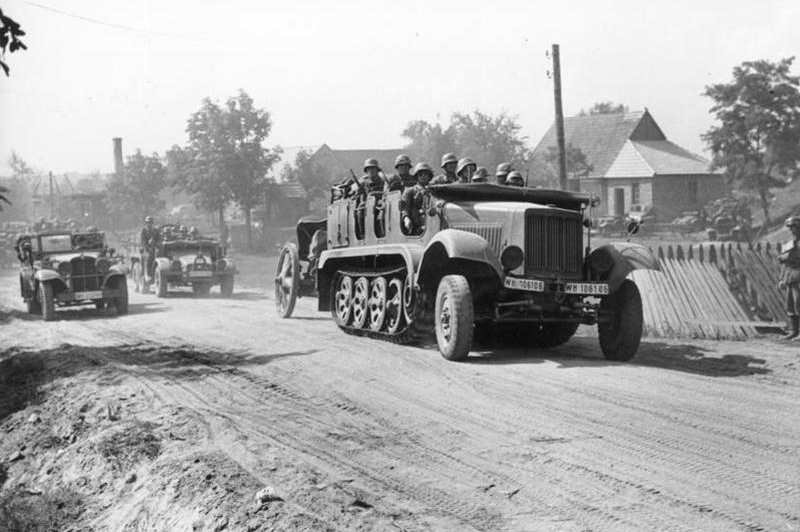

Leichter Zugkraftwagen 3 t

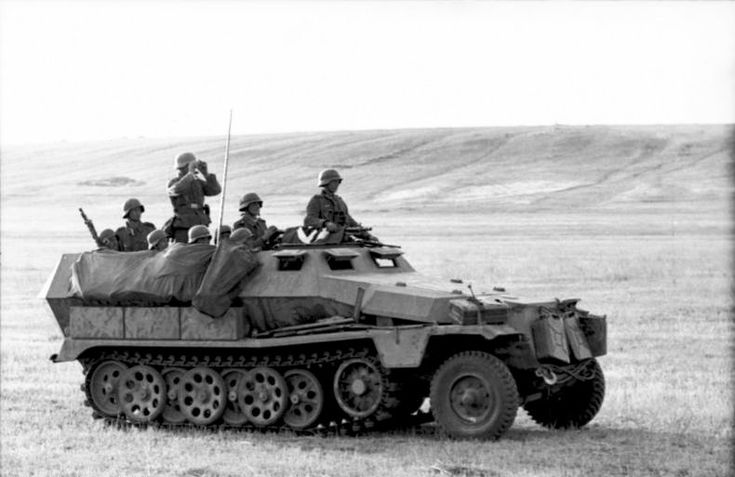

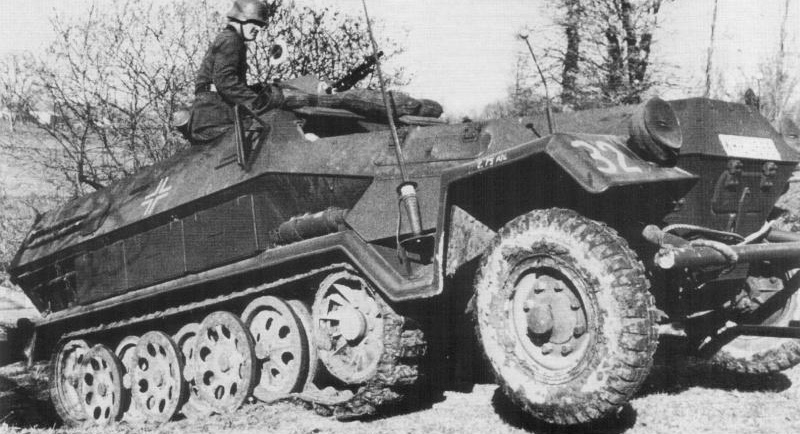

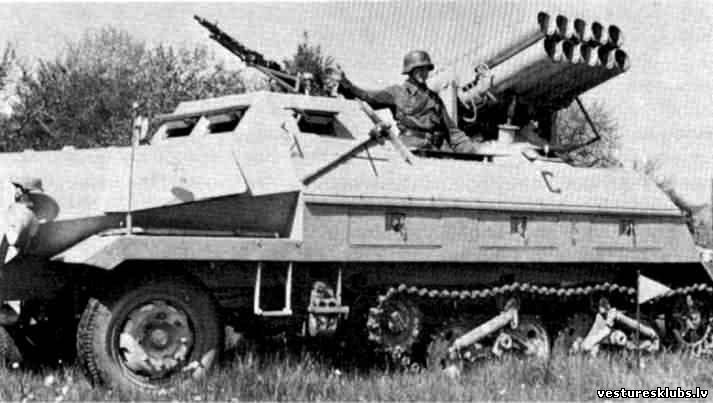

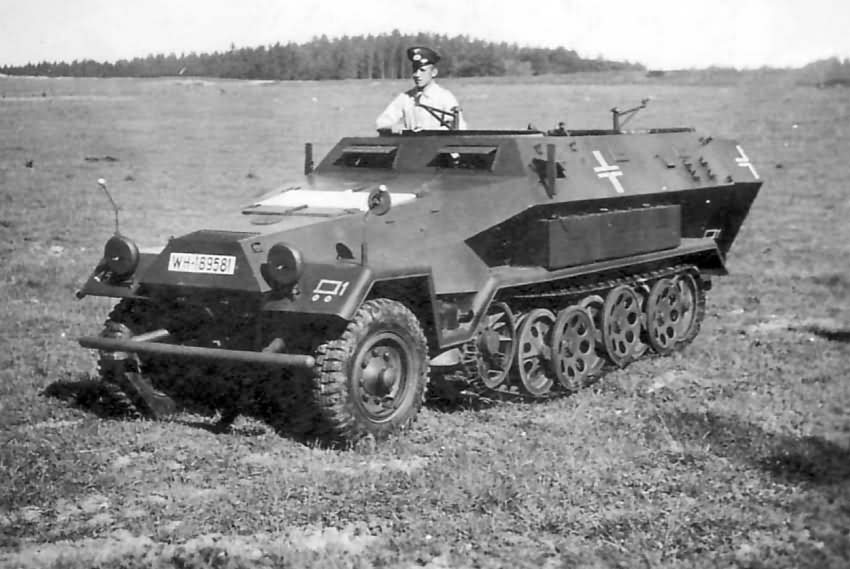

Mittlerer Schutzenpanzerwagen



290 мм
Panzerkampfwagen I Ausf. C и D (VK601)
Танкетка Вермахта, которой мало общего с (Pz.Kpfw. I Ausf. A и B). Была разработана для воздушно деснтных войск. Два из выпущенных танков испытывались в 1943 году на Восточном фронте, другие же поступали на вооружение резервных частей и в боях участия практически не принимали. Всего было выпущенно 40 едениц.


Panzerkampfwagen I Ausf. C



293 мм

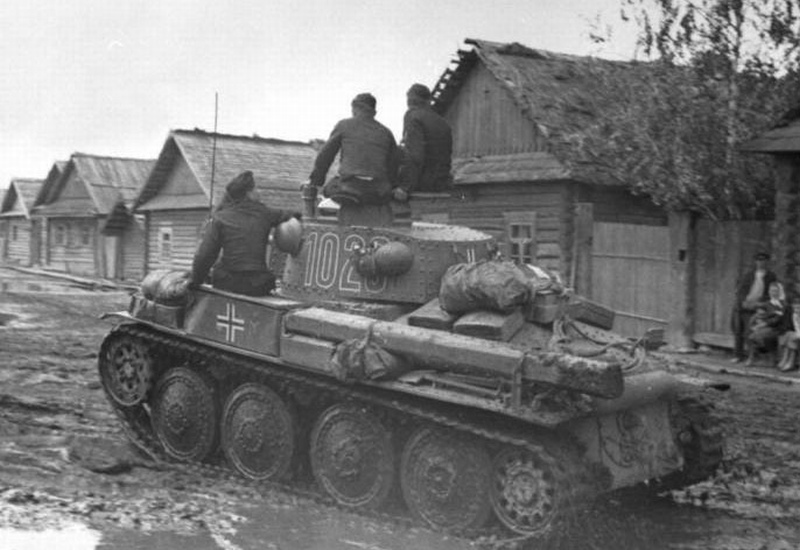

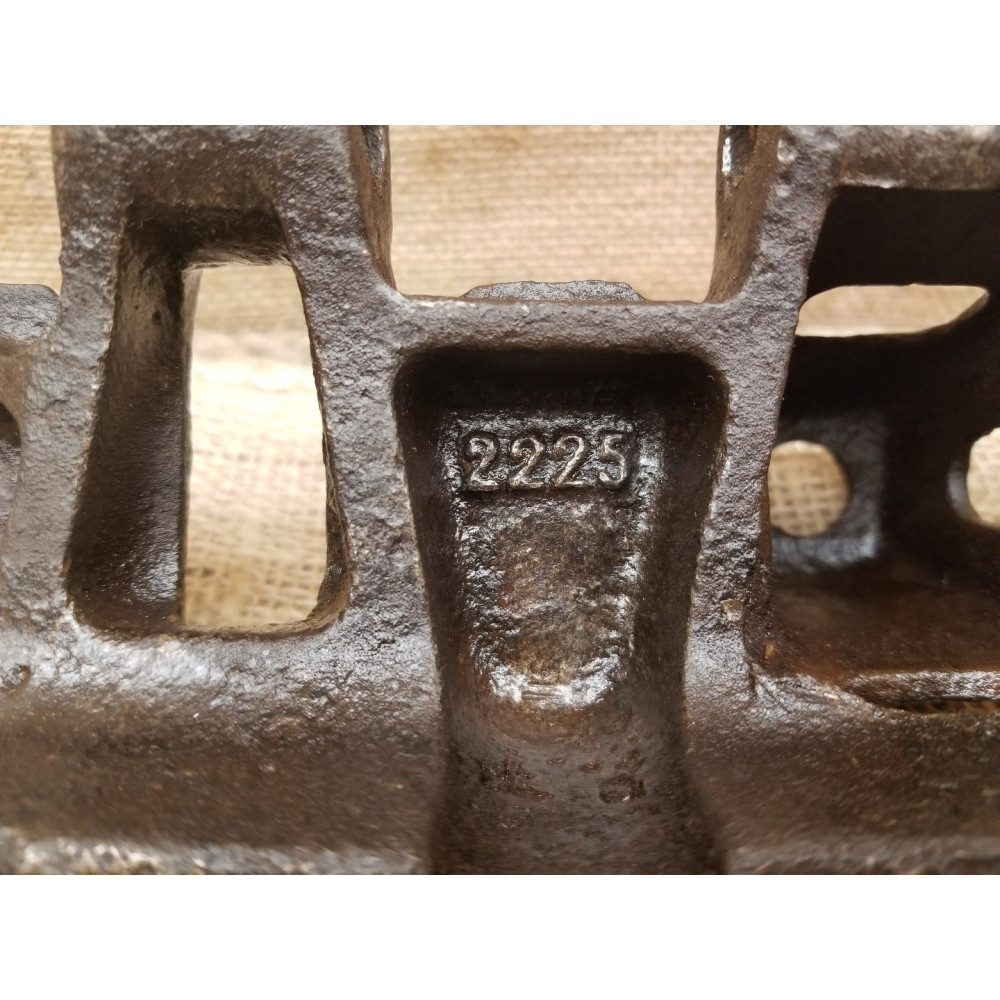

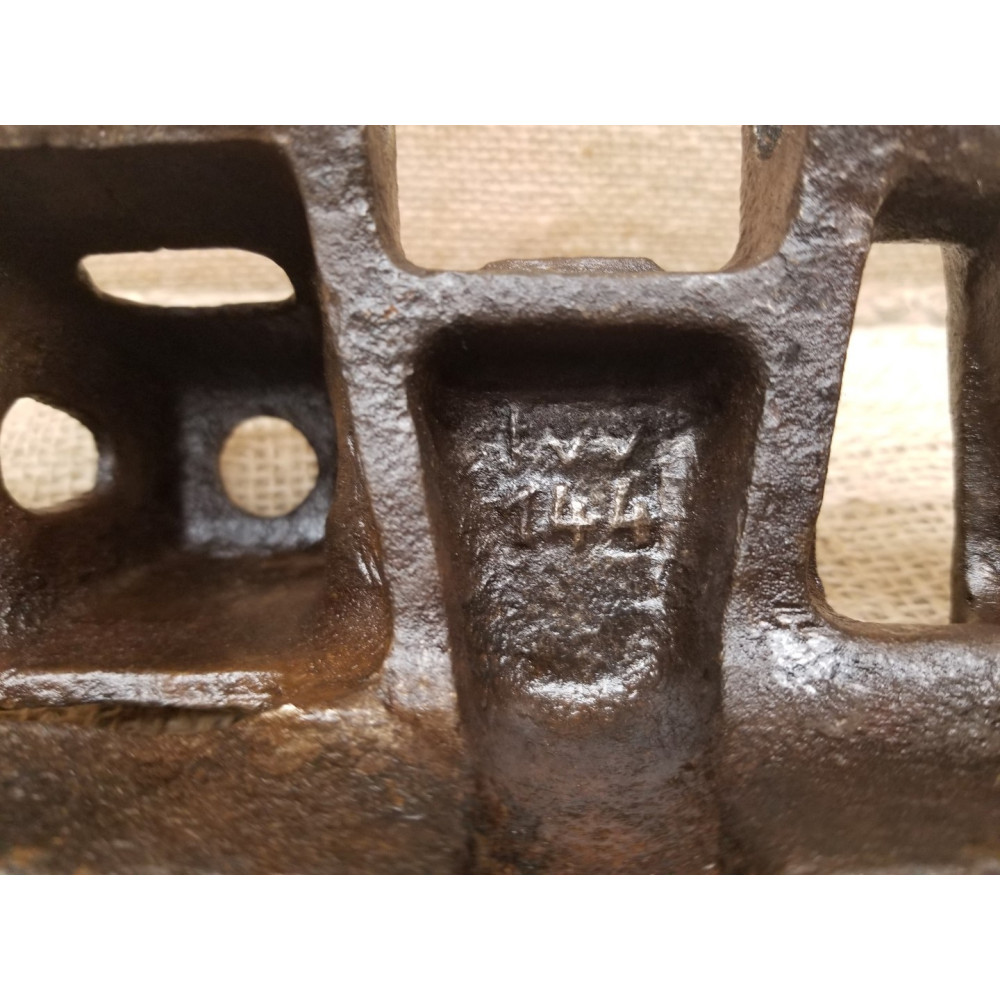

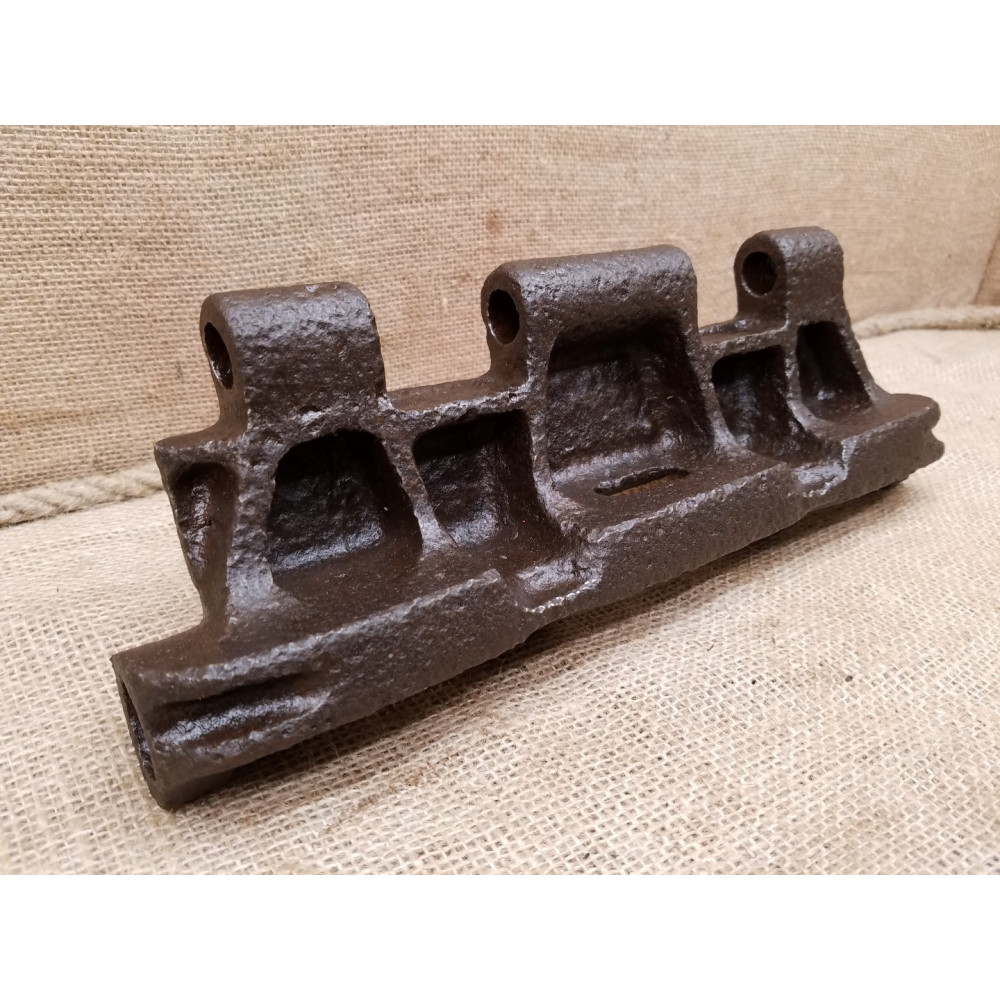

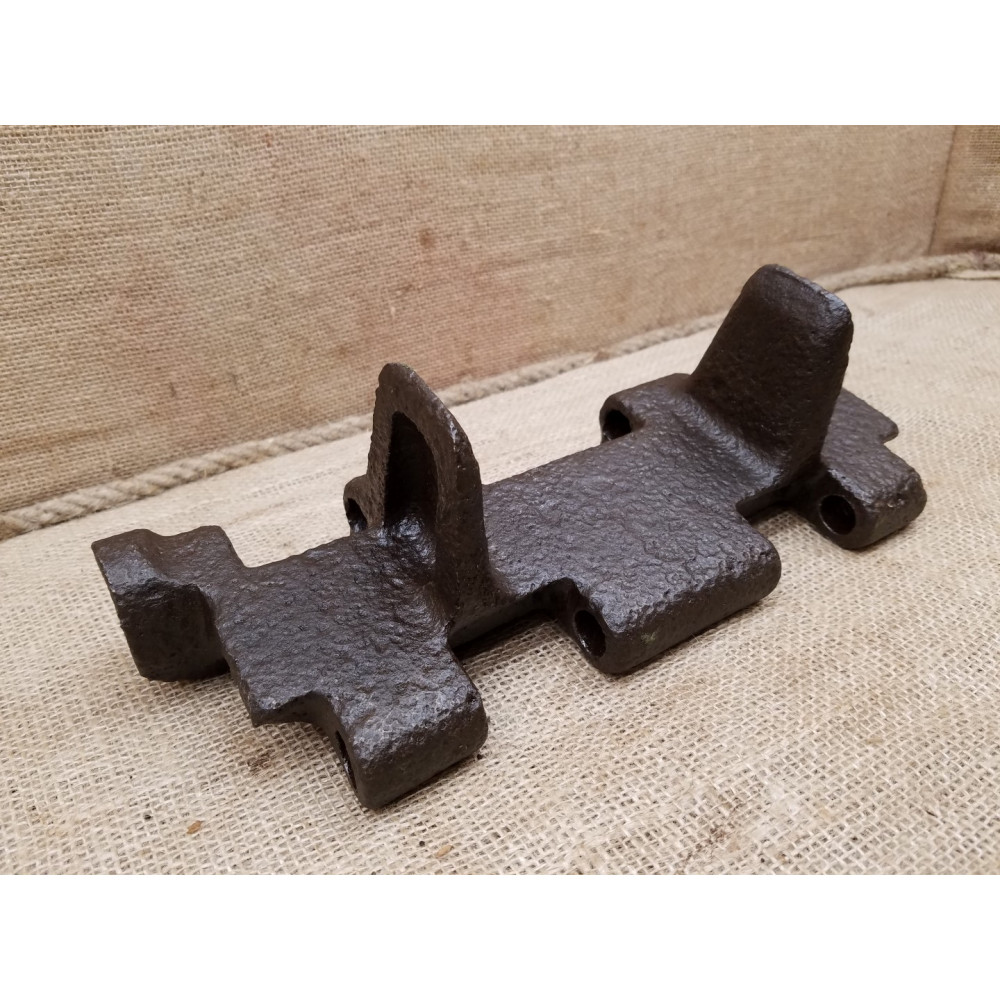

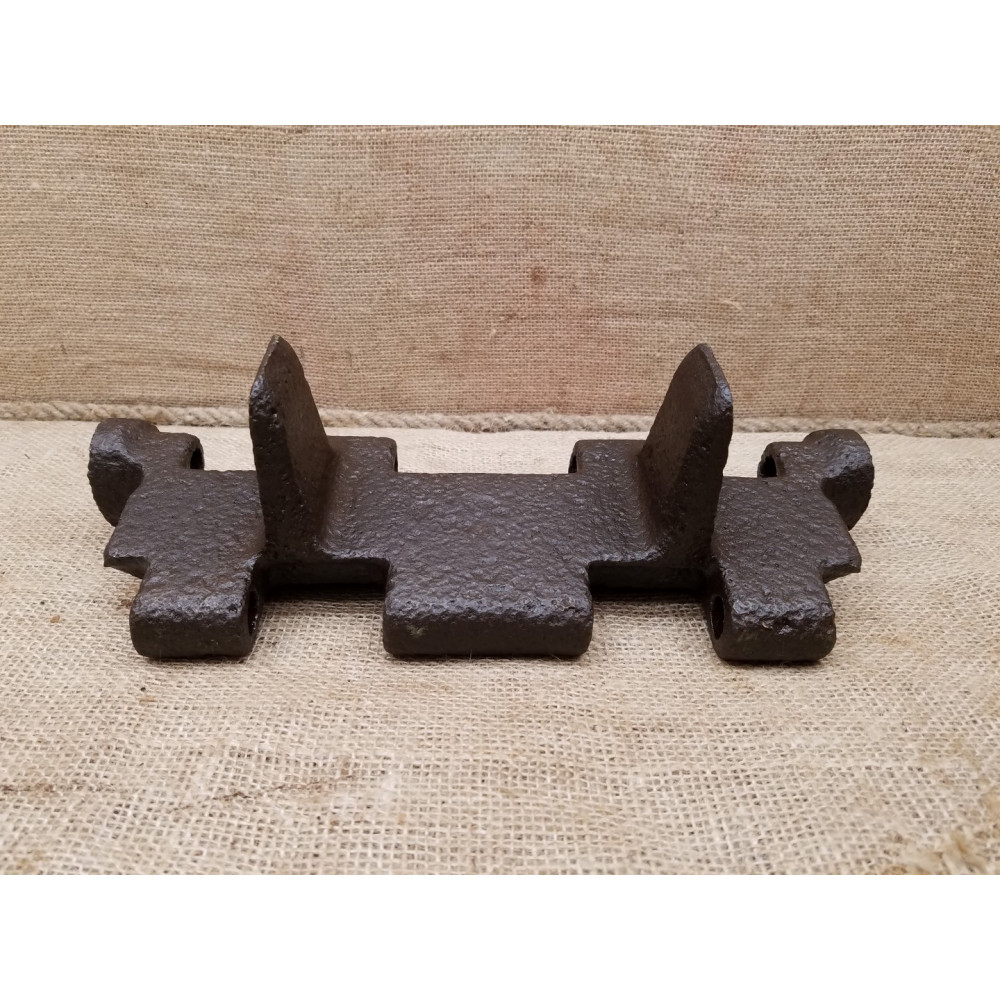

Panzerkampfwagen 38 (t) (Sd. Kfz. 140)
Изначально чехословацкий лёгкий танк LT vz.38


Panzerkampfwagen 38 (t)

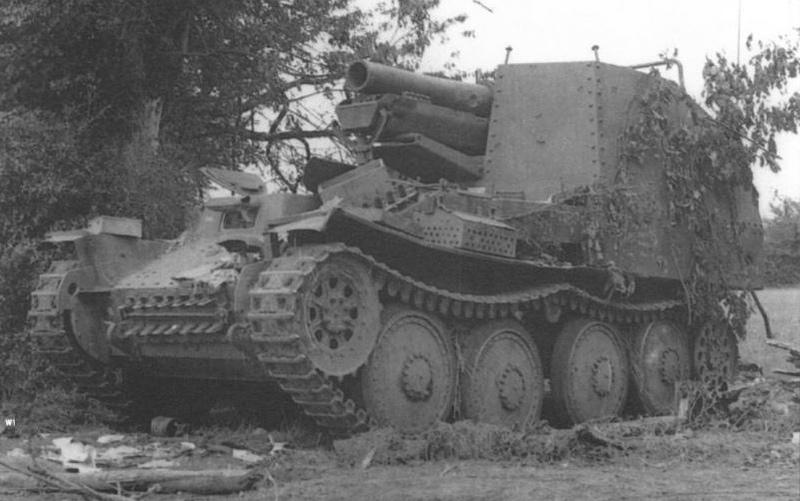

Sd.Kfz.138/1 "Grille"

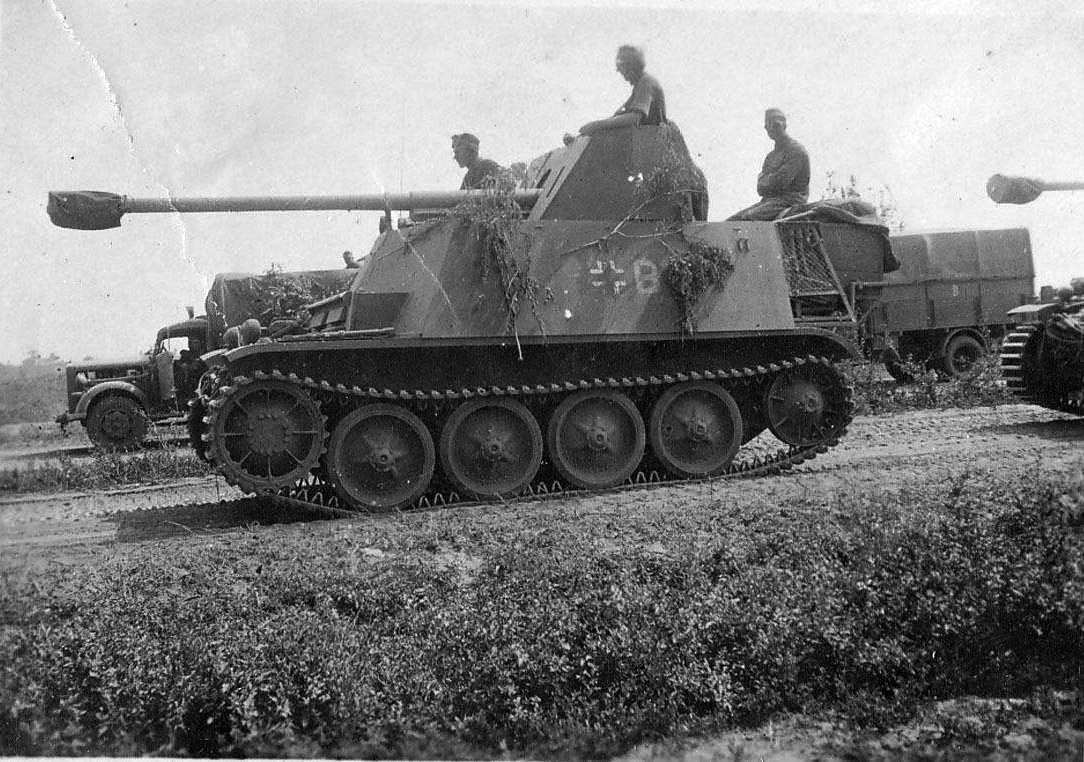

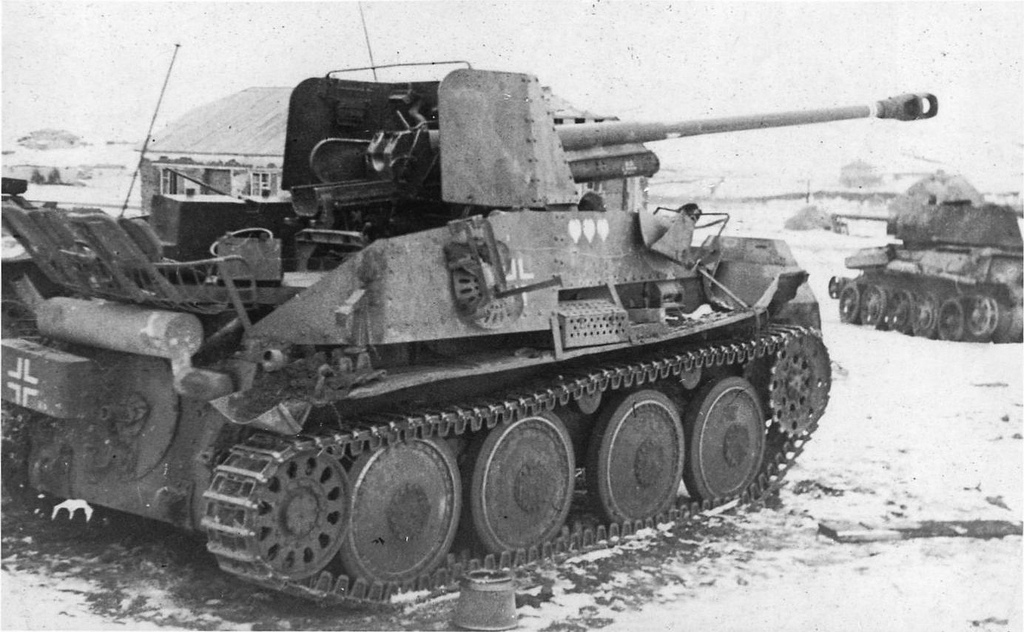

Sd.Kfz.139 "Marder III"

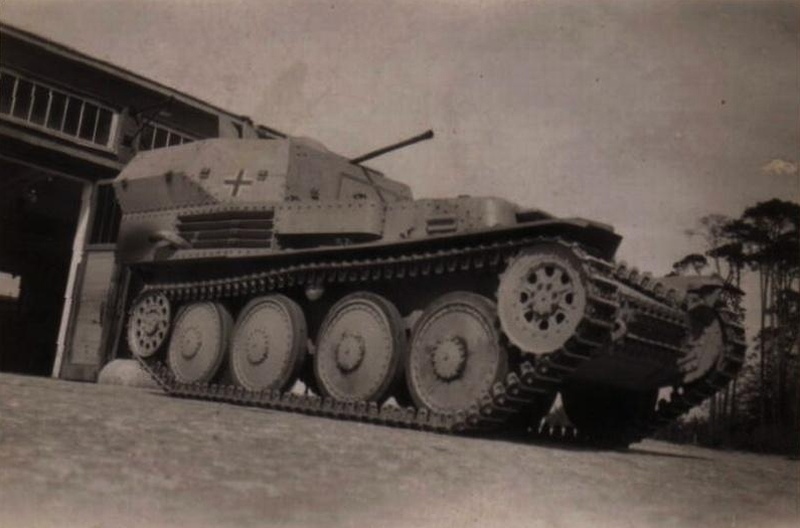

Sd.Kfz.140 Flakpanzer 38(t)



300 мм
Траки этой ширеной были у 2 видов бронетехники:

1. Panzerkampfwagen II Ausf. D, E (Sd.Kfz.121)

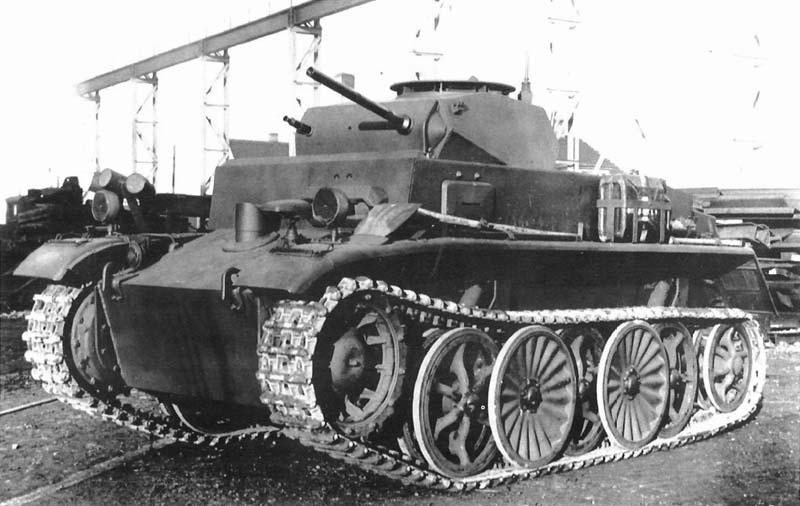

Немецкий лёгкий танк с совершенно новой ходовой частью:

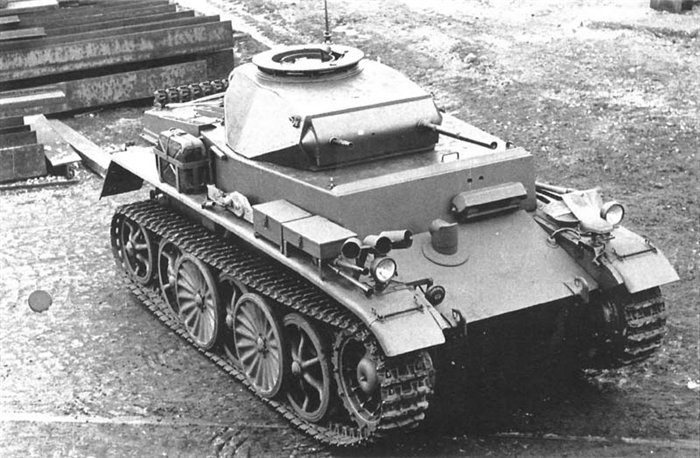

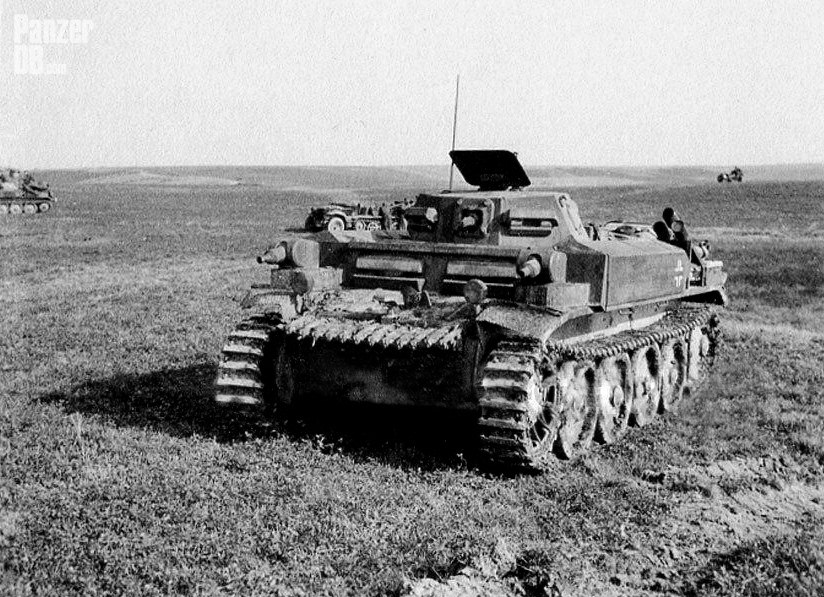

Panzerkampfwagen II Ausf. D, E


Огнемётный танк на этой базе Flammpanzer "Flamingo"

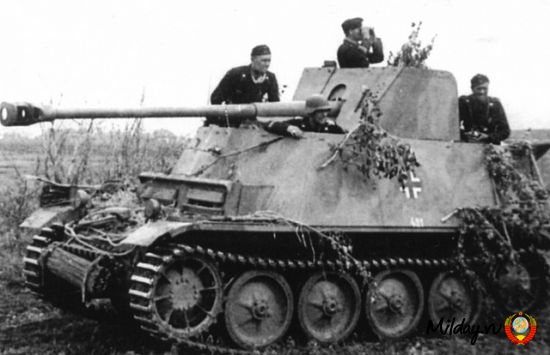

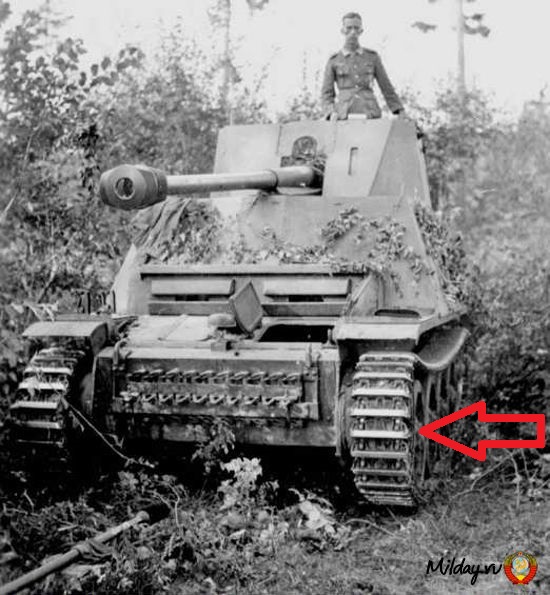

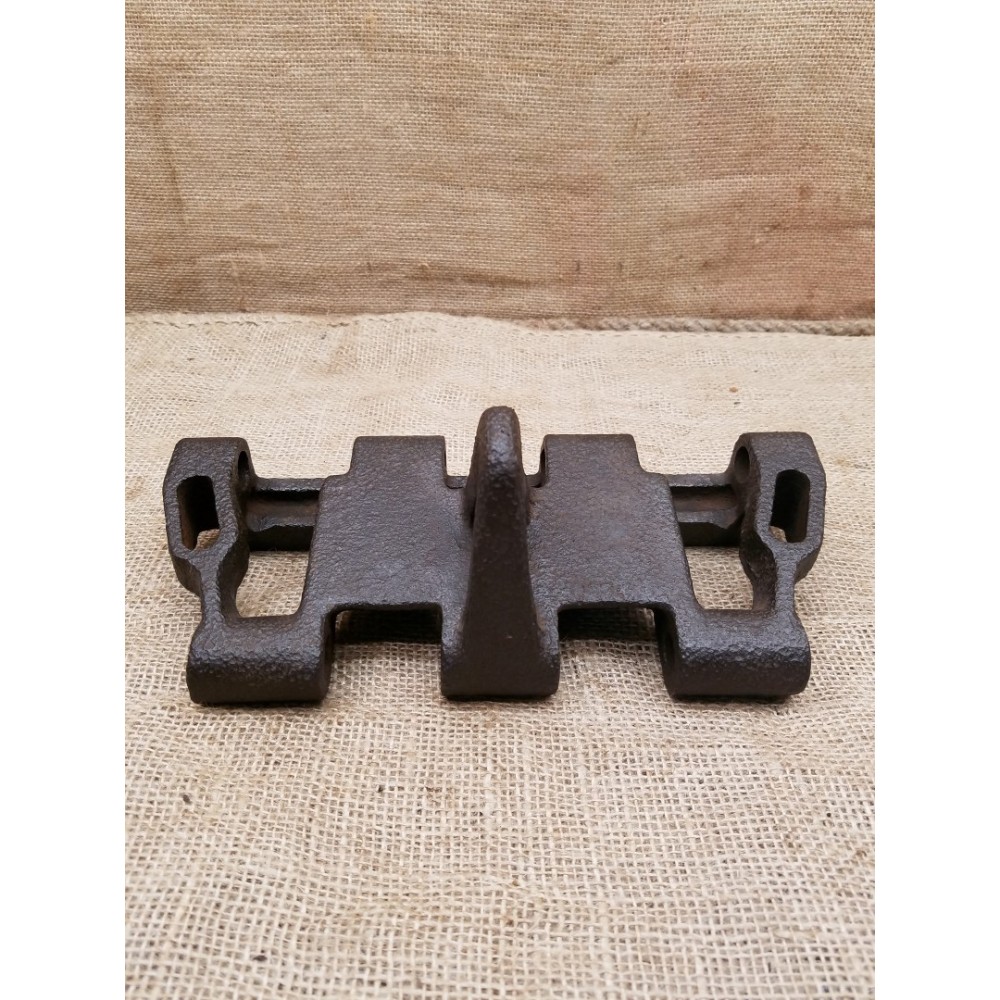

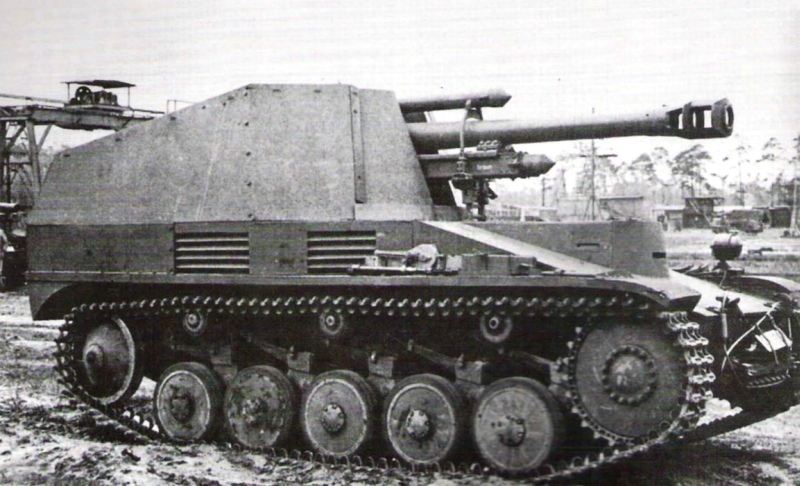

2. Panzerkampfwagen" II Ausf.D1, D2 "Marder" (Sd.Kfz.132) или Panzerjäger "Marder" II Auf. D
Немецкий "истребитель танков" на базе Panzerkampfwagen II Ausf. D. Для него были разработанны новые гусеницы с отверстиями "Hammerstollen".



Отверсия "Hammerstollen" были предназначены для грунтозацепов.


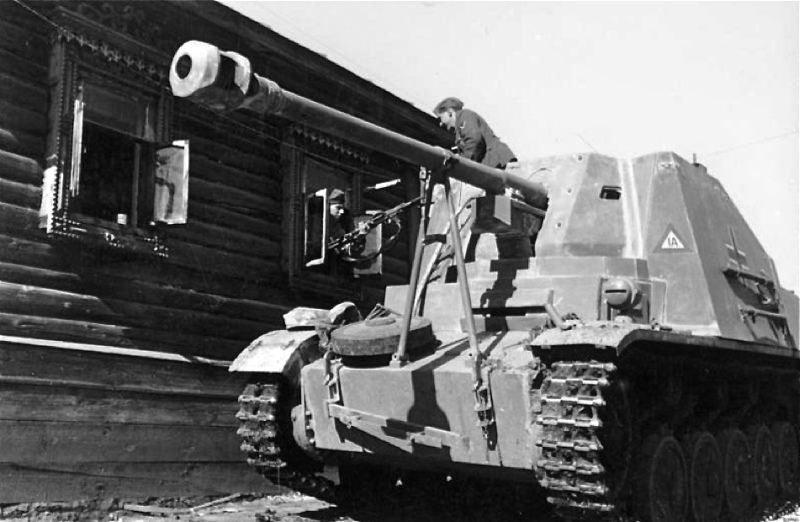

Panzerjäger "Marder" II Auf. D



320 мм
Траки этой ширены были у 2 видов бронетехники:

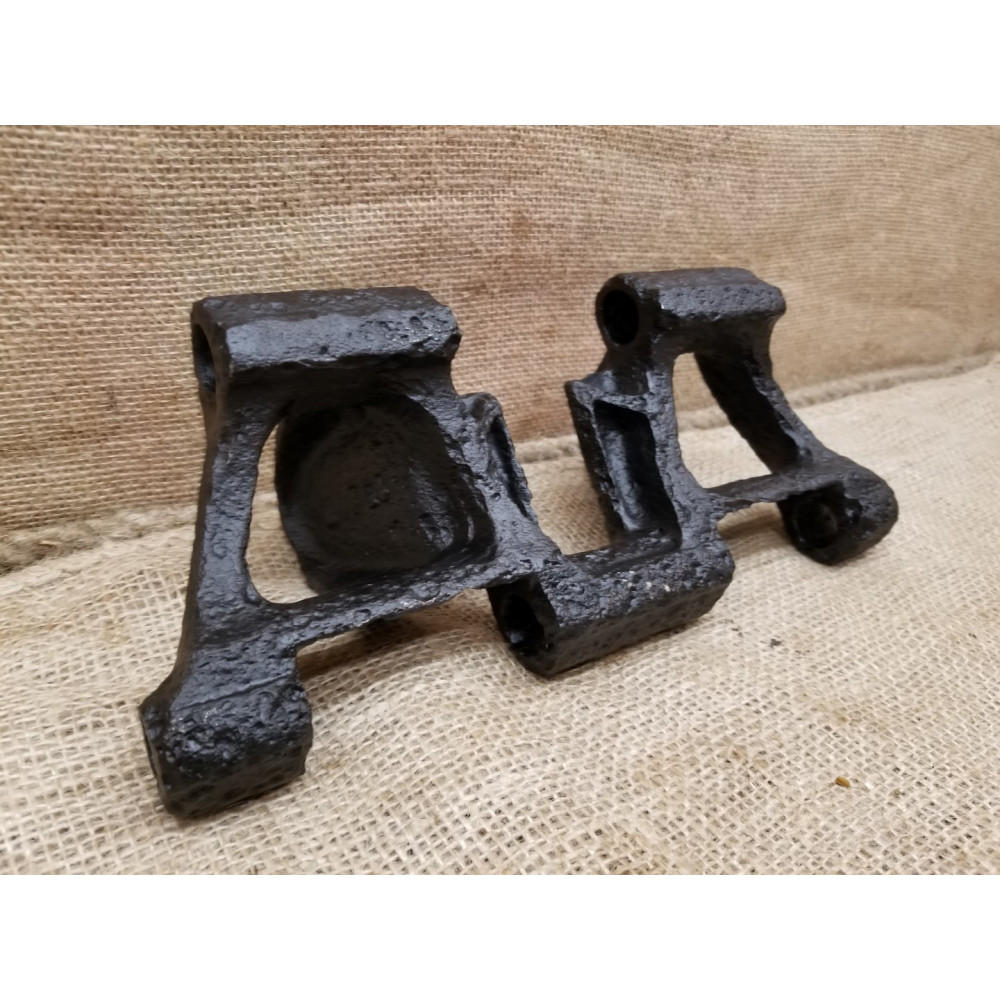

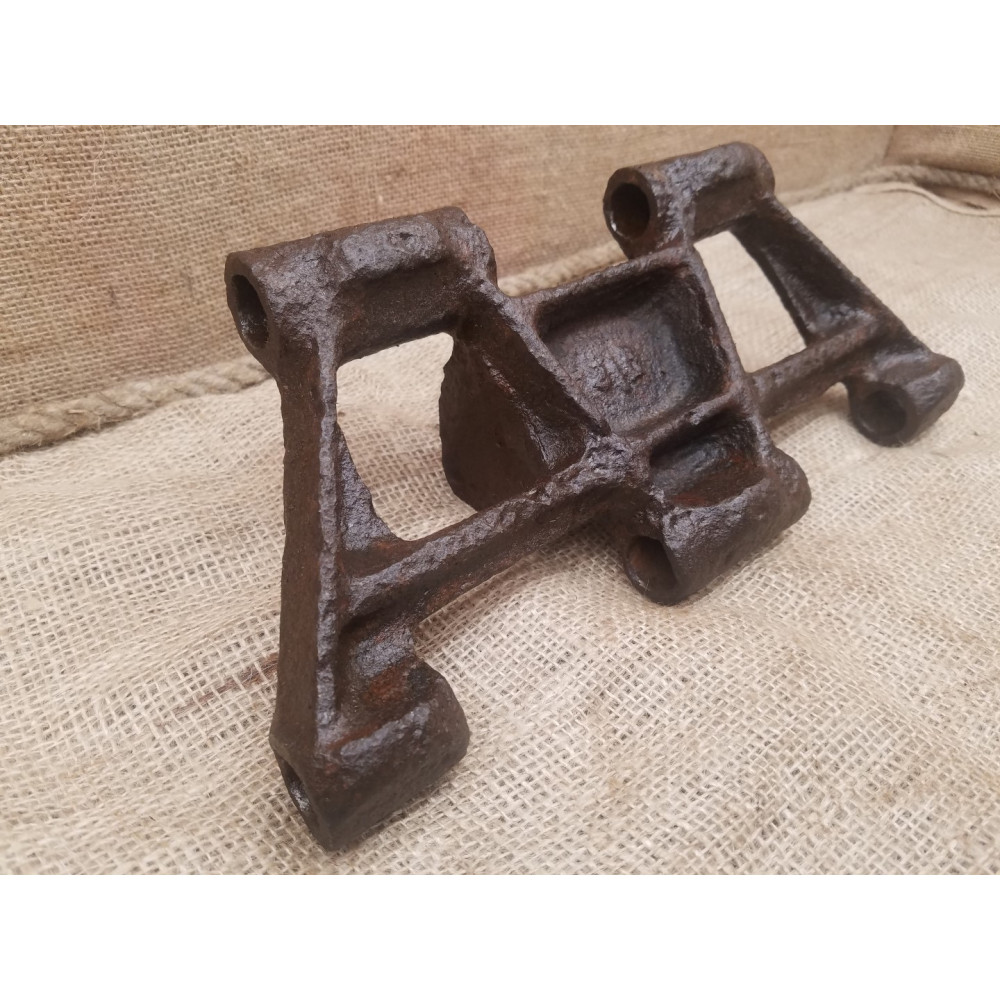

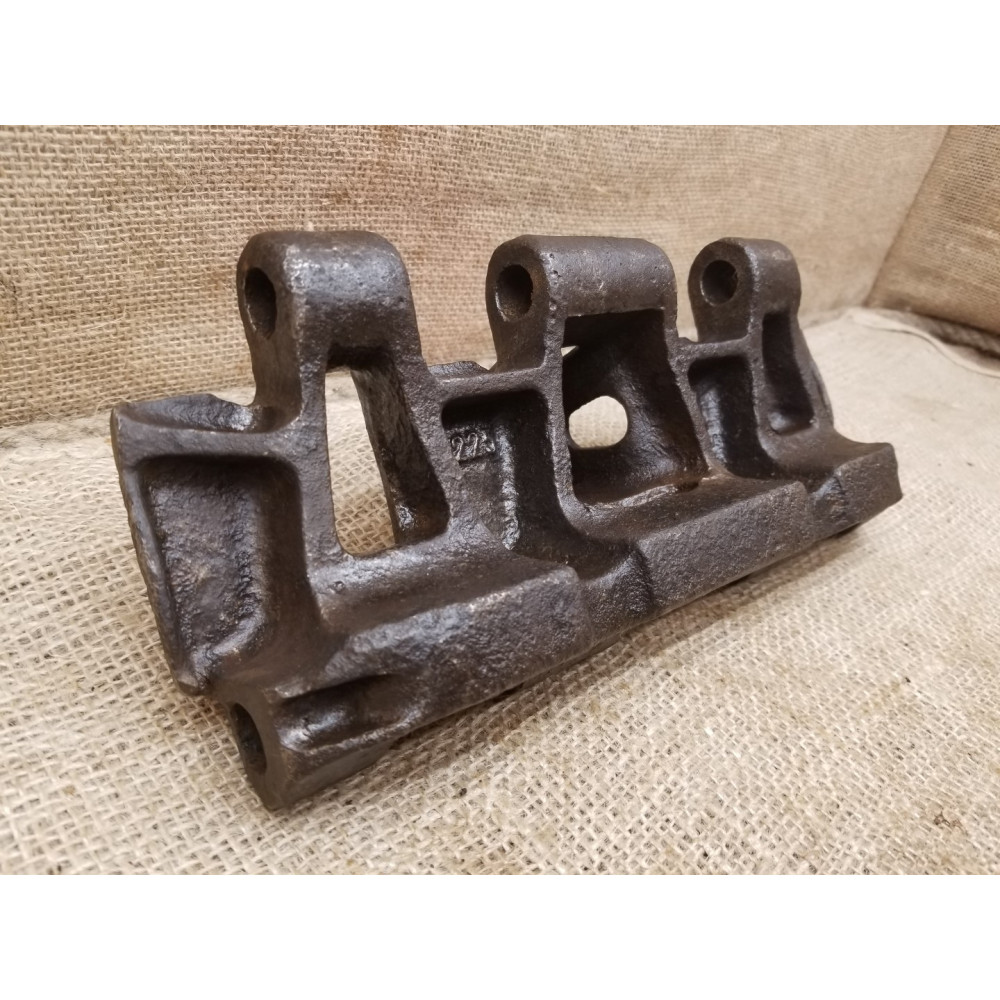

1. Panzerkampfwagen 35 (t)
Изначально чехословацкий лёгкий танк Skoda S-II-a (LT vz.35)

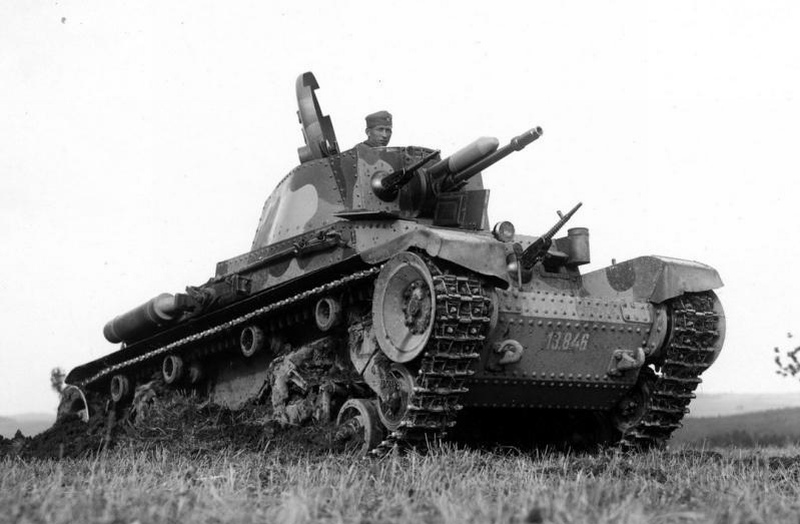

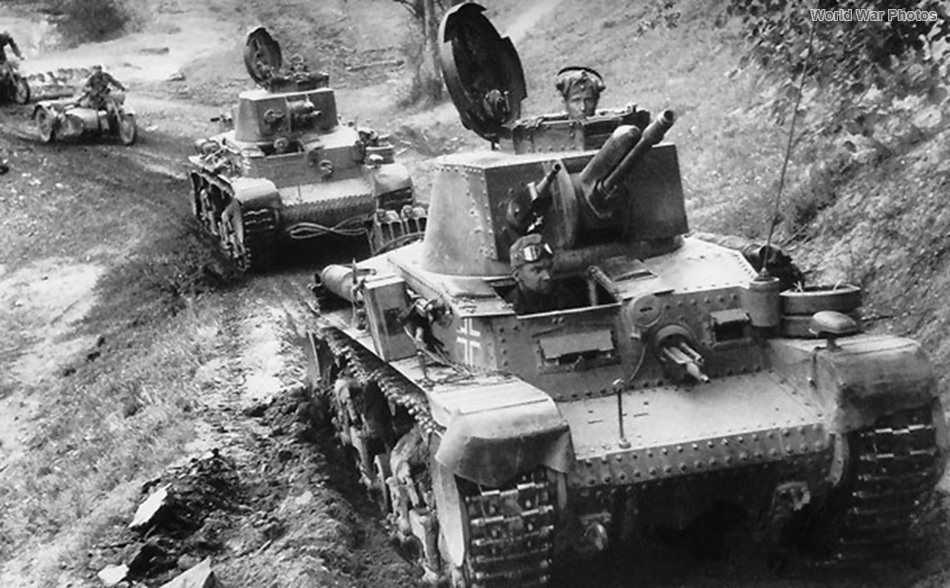

Panzerkampfwagen 35 (t)

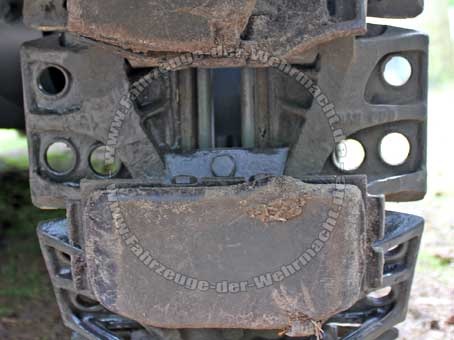

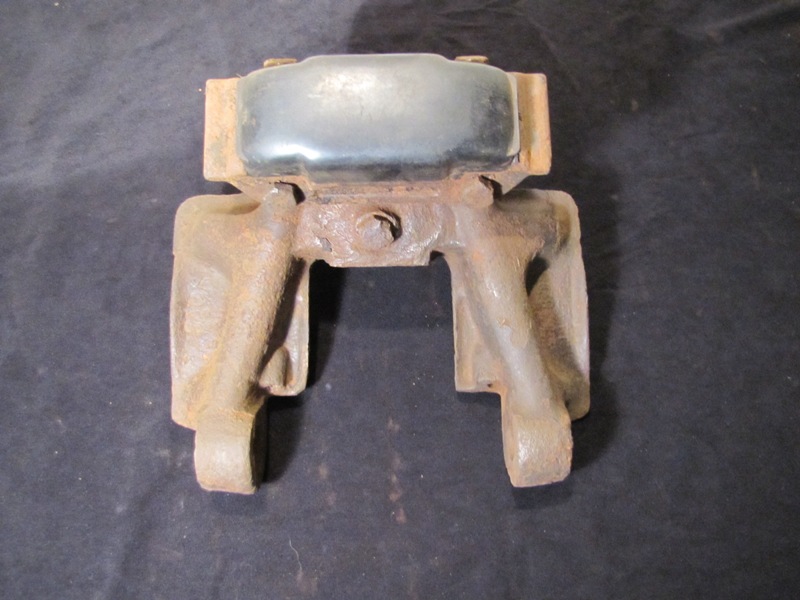

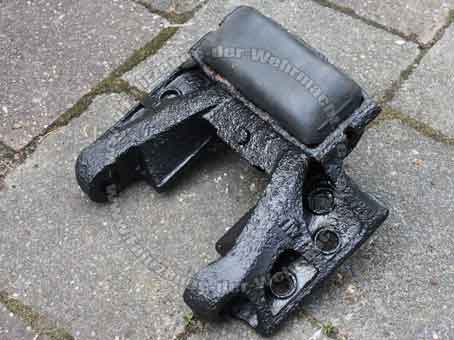

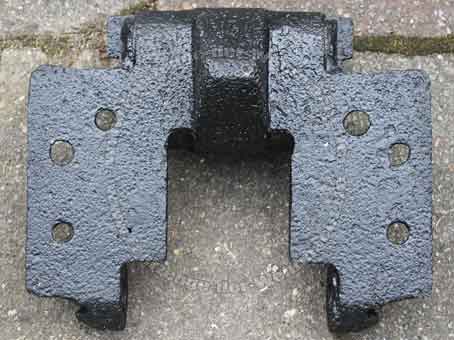

2. Mittlerer Zugkraftwagen 5 t (Sd.Kfz. 6)

Траки 2 видов:

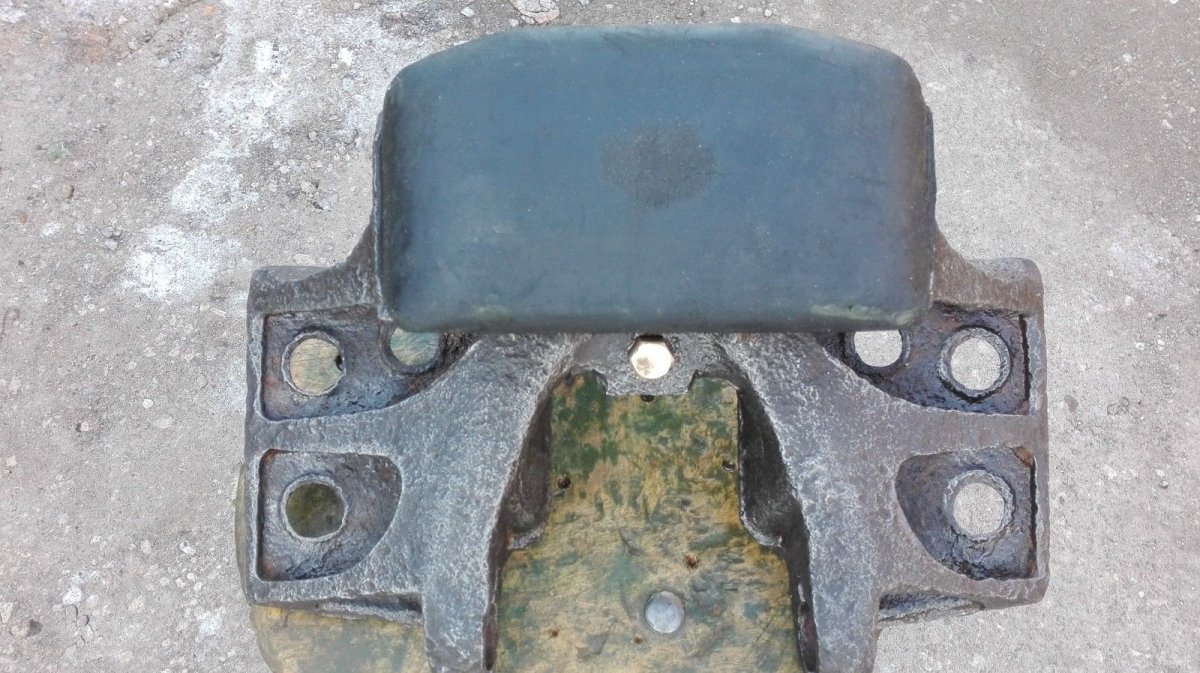

1. BN 5/7 Верхние отверстия расположенны почти параллельно:


2. BN 8/9 Верхние отверстия расположенны по диагонали:

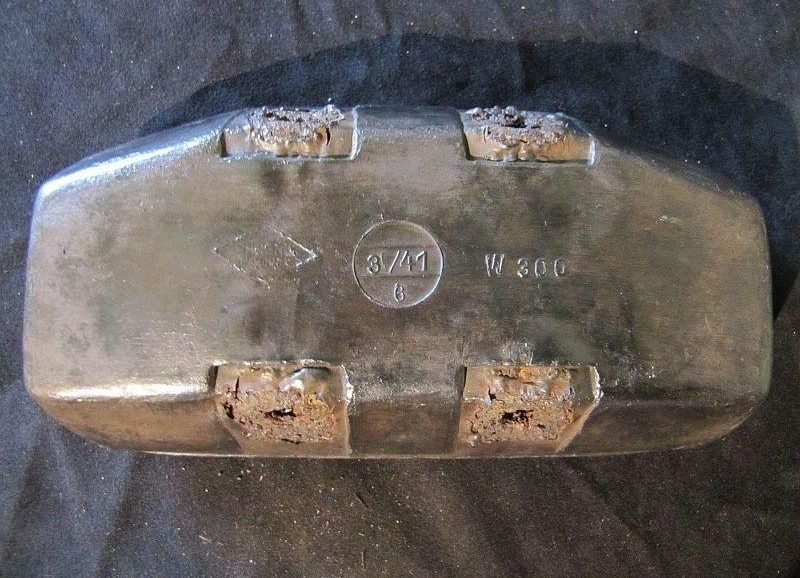

Маркировка на резиновых накладок - W300, W302 и W304


Эти и следующие траки полугусенечных машин от предыдущих отличаются отверстием по центру под крепления цепей противоскольжения:

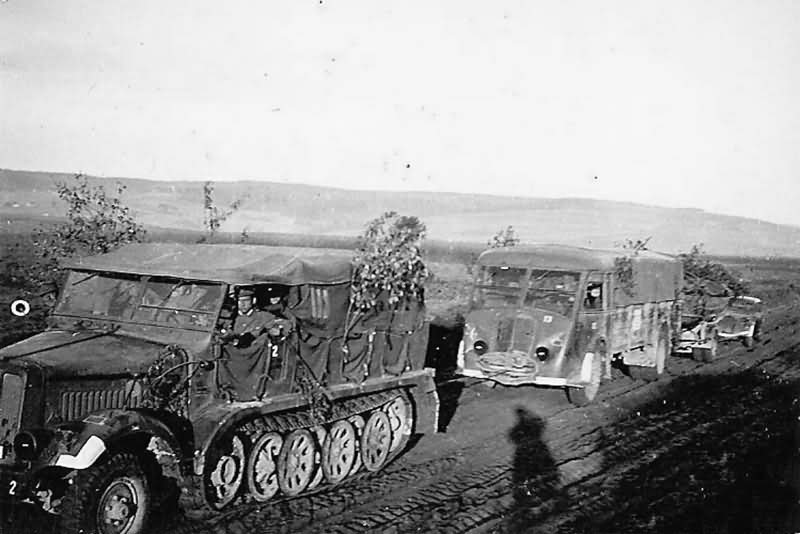

Mittlerer Zugkraftwagen 5 t

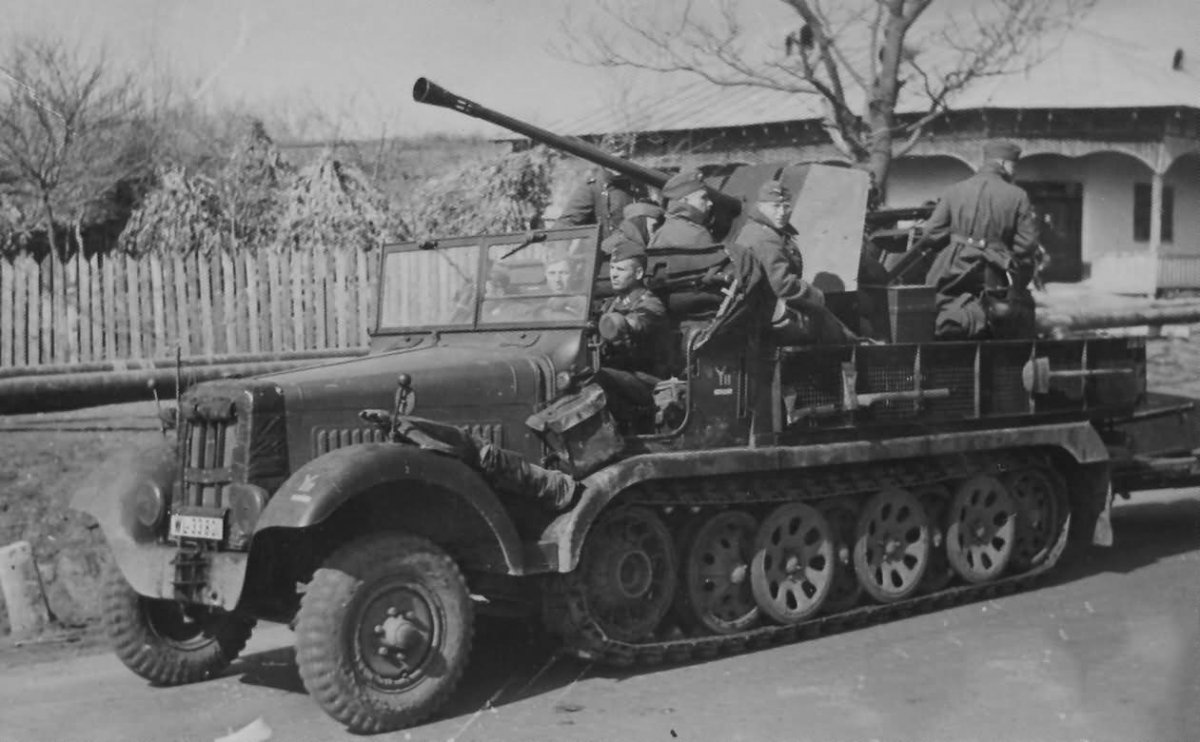

3.7cm Flak36 auf Fahrgestell Zugkraftwagen 5t (Sd.Kfz.6/2 BN9b)

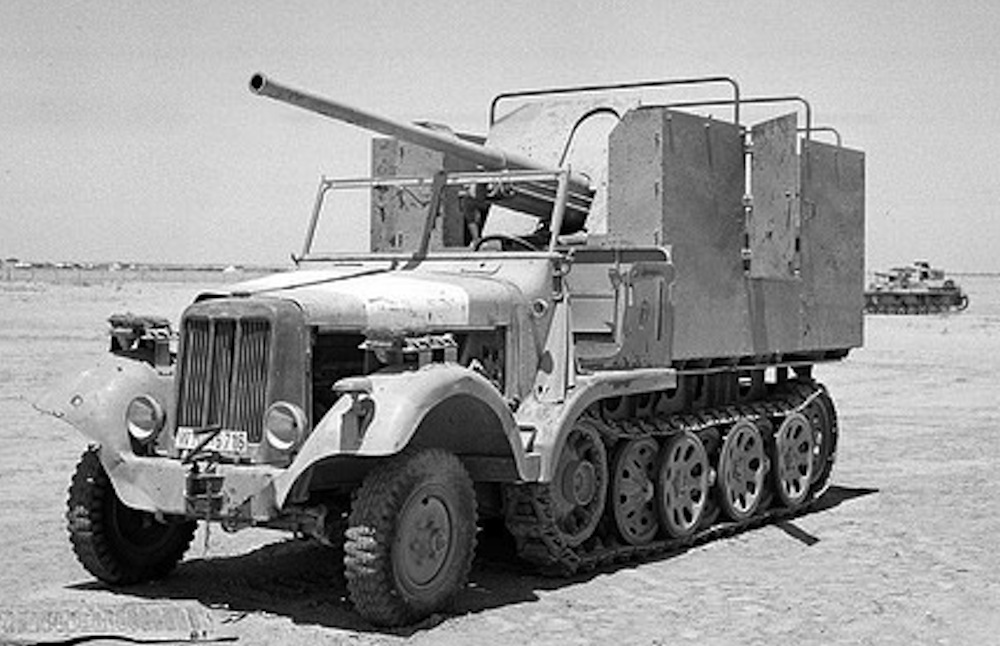

7.62cm FK36®auf PzJgr Selbstfahrlafette Zugkraftwagen 5t 'Diana' (Sd.Kfz.6/3)



335 мм

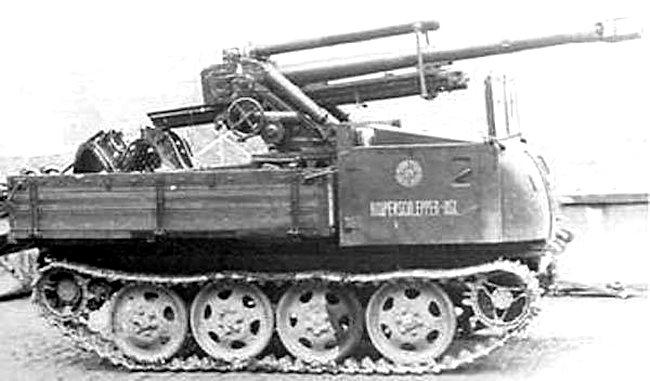

Steyr Raupenschlepper Ost (RSO)
Гусеничный тягач «Восток»

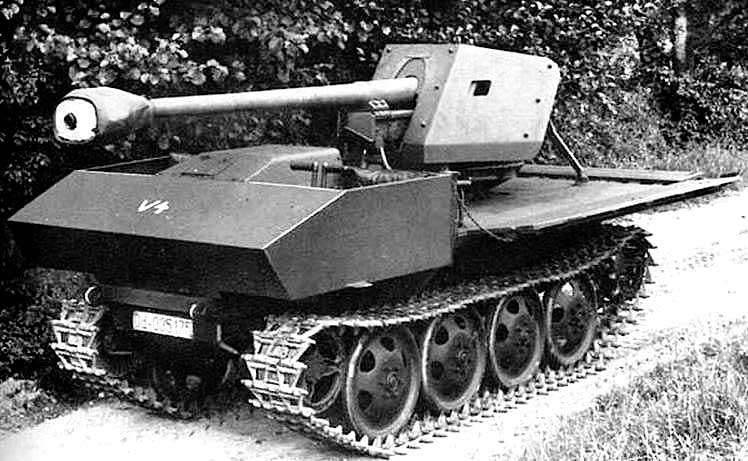

Steyr Raupenschlepper Ost (RSO):



...и его модификации:



350 мм

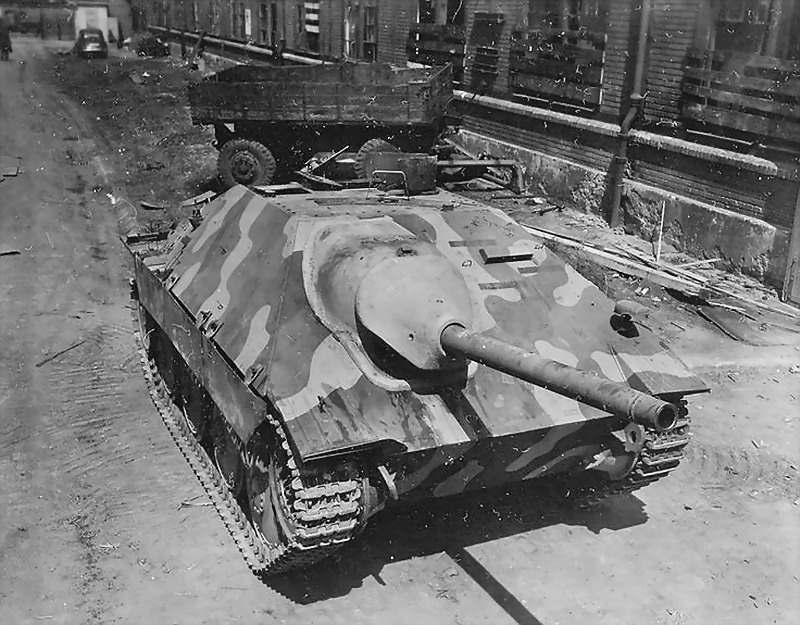

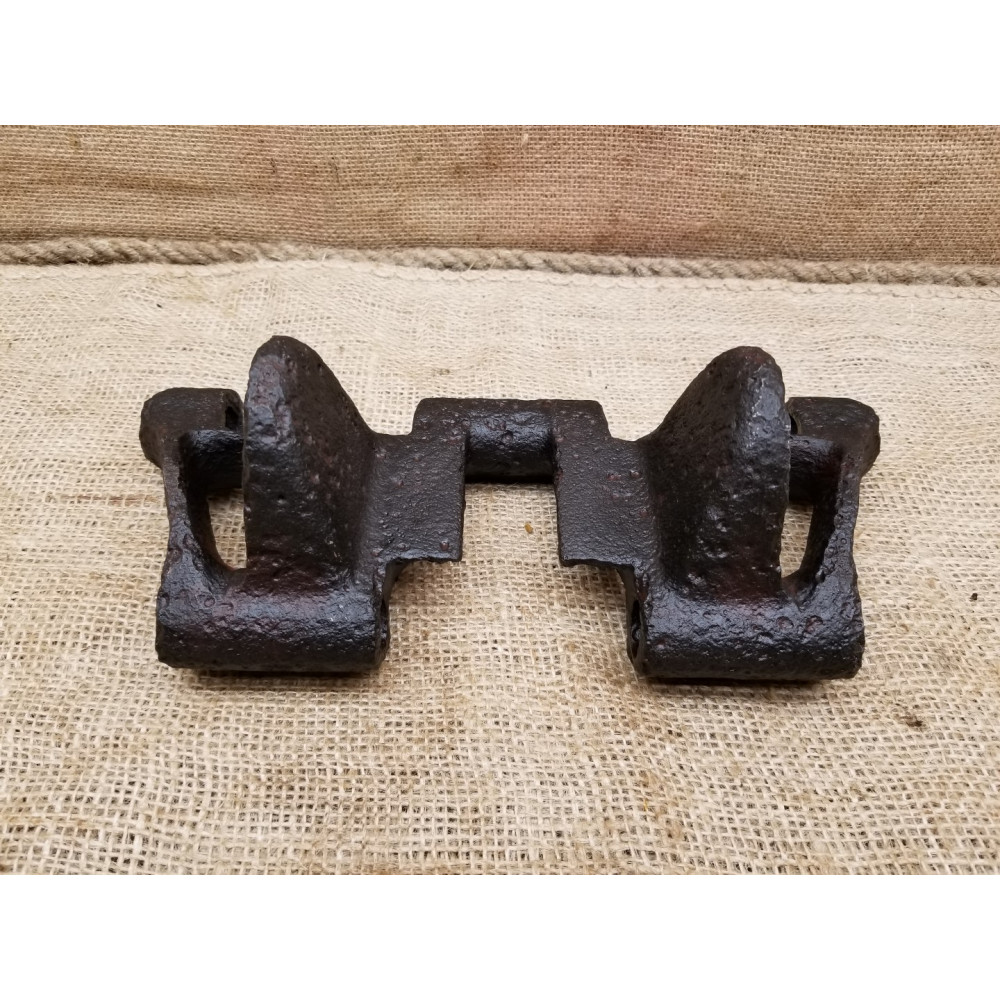

Jagdpanzer 38(t) "Hetzer" (Sd.Kfz. 138/2)
Немецкая лёгкая самоходная артиллерийская установка (САУ) класса истребителей танков, на базе шасси лёгкого танка PzKpfw 38(t)

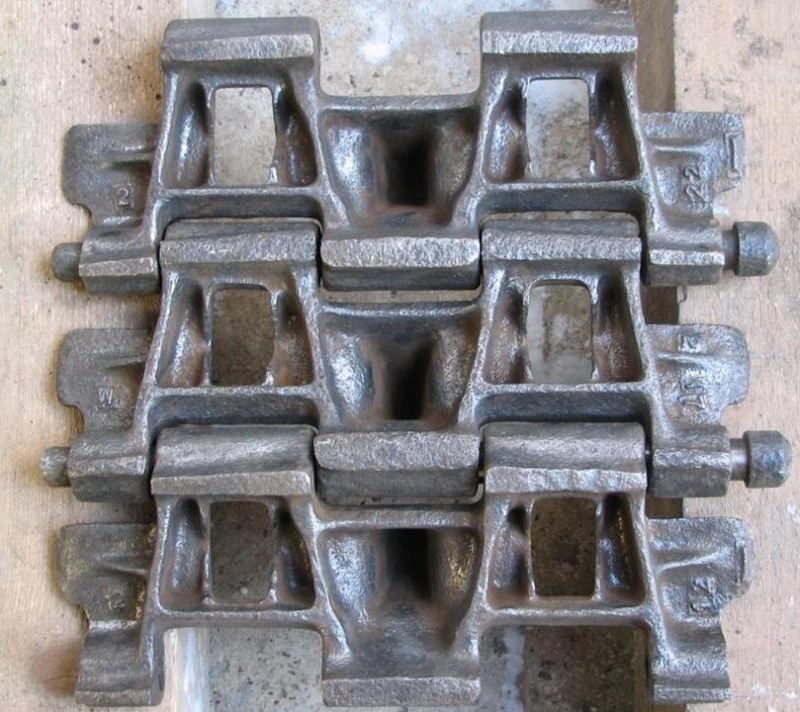

Траки 2 видов:

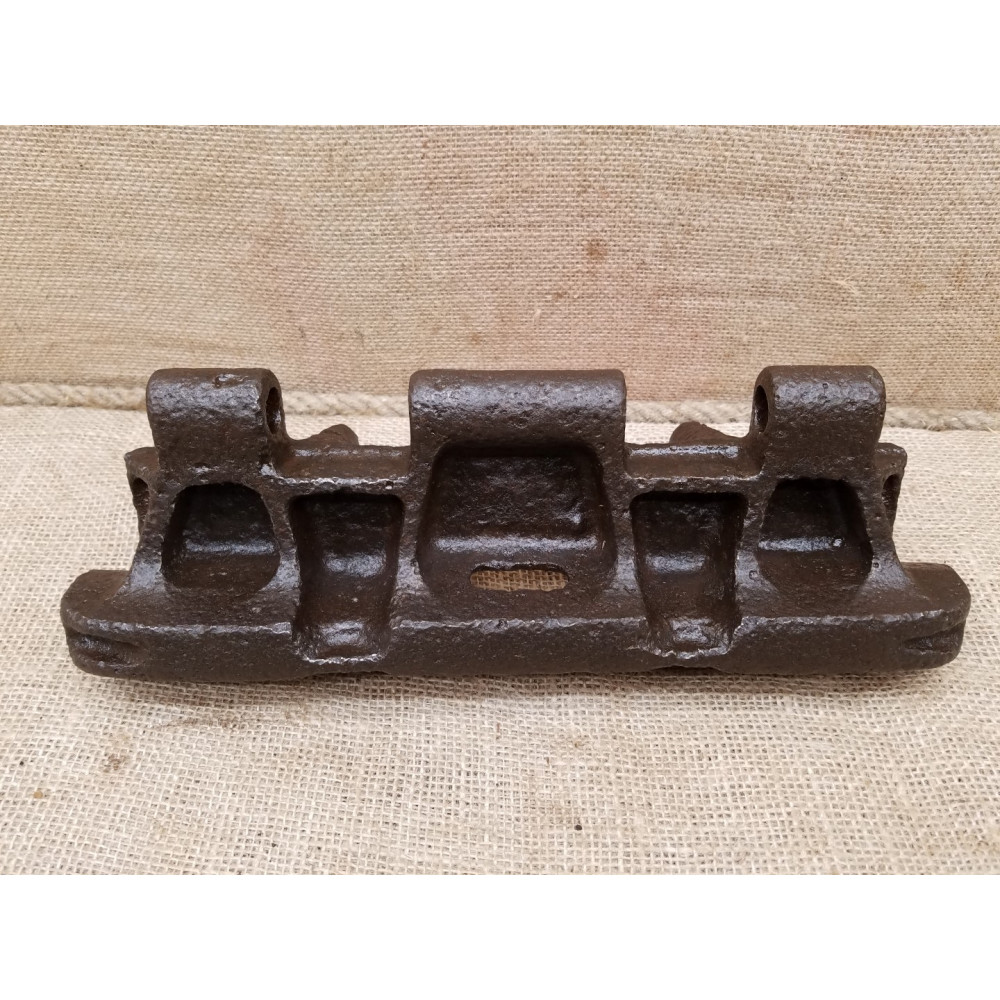

1. ранний:

2. поздний:

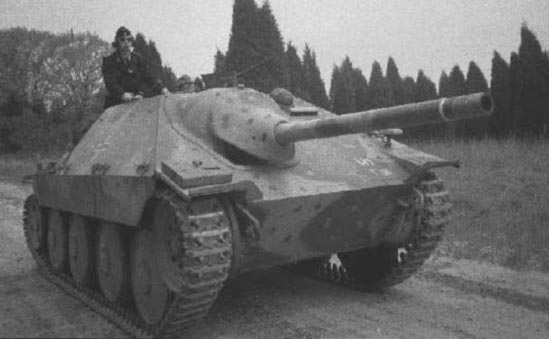

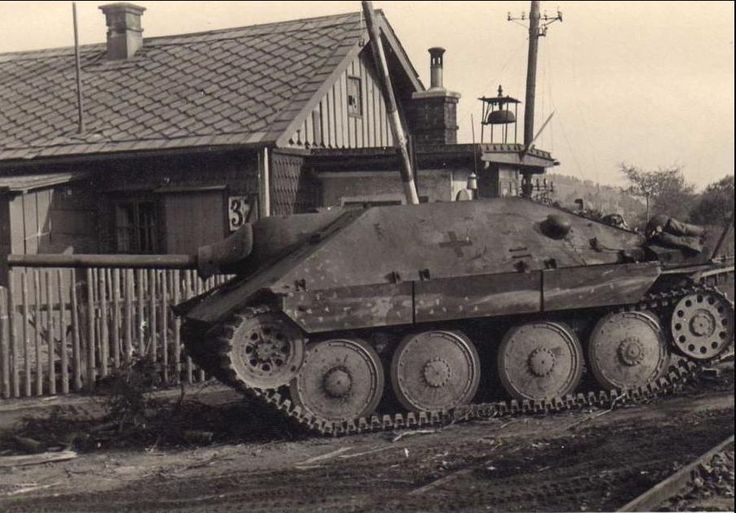

Jagdpanzer 38(t) "Hetzer"



360 мм
Траки этой шириной были у 4 видов немецкой бронетехники:

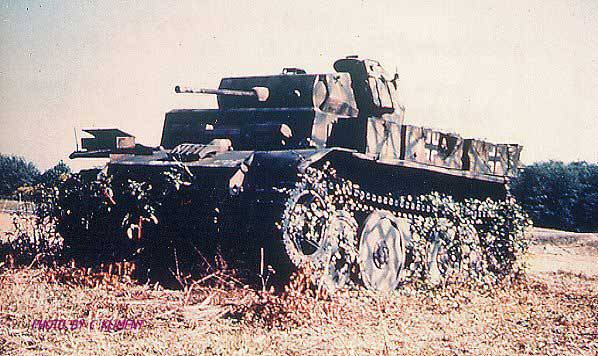

1. Panzerkampfwagen II Ausführung L "Luchs" (Sd.Kfz. 123)
Hемецкий лёгкий танк разведки:

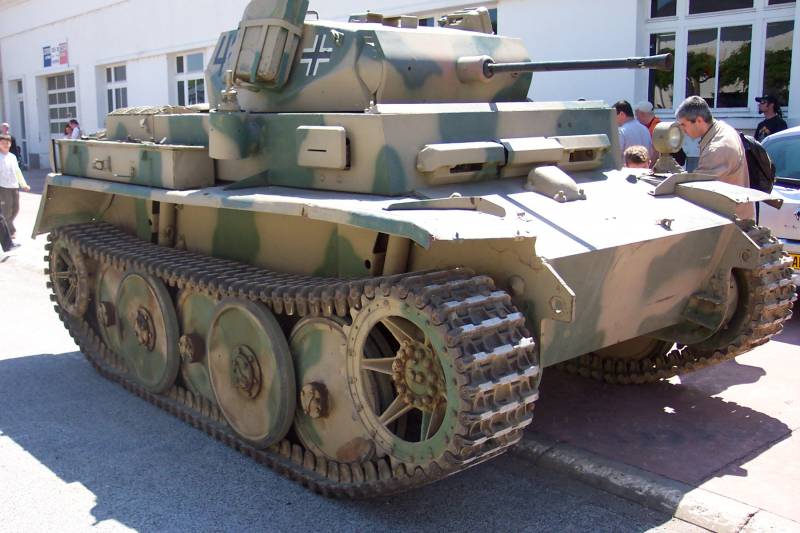

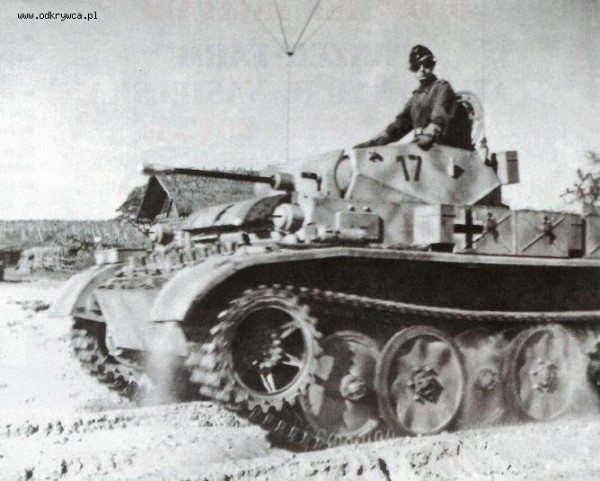

Panzerkampfwagen II Ausführung L "Luchs"


2., 3. Panzerkampfwagen III (Sd.Kfz. 141) и Panzerkampfwagen IV (Sd.Kfz. 161)

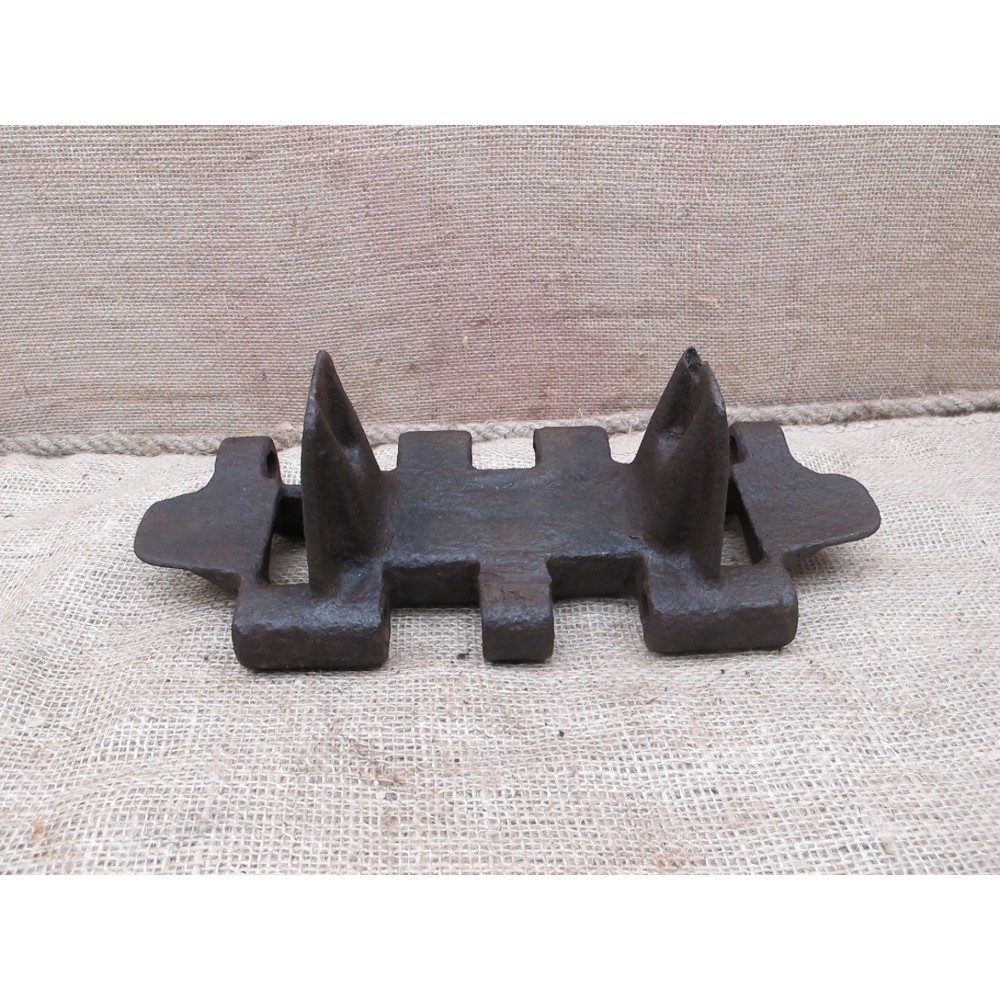

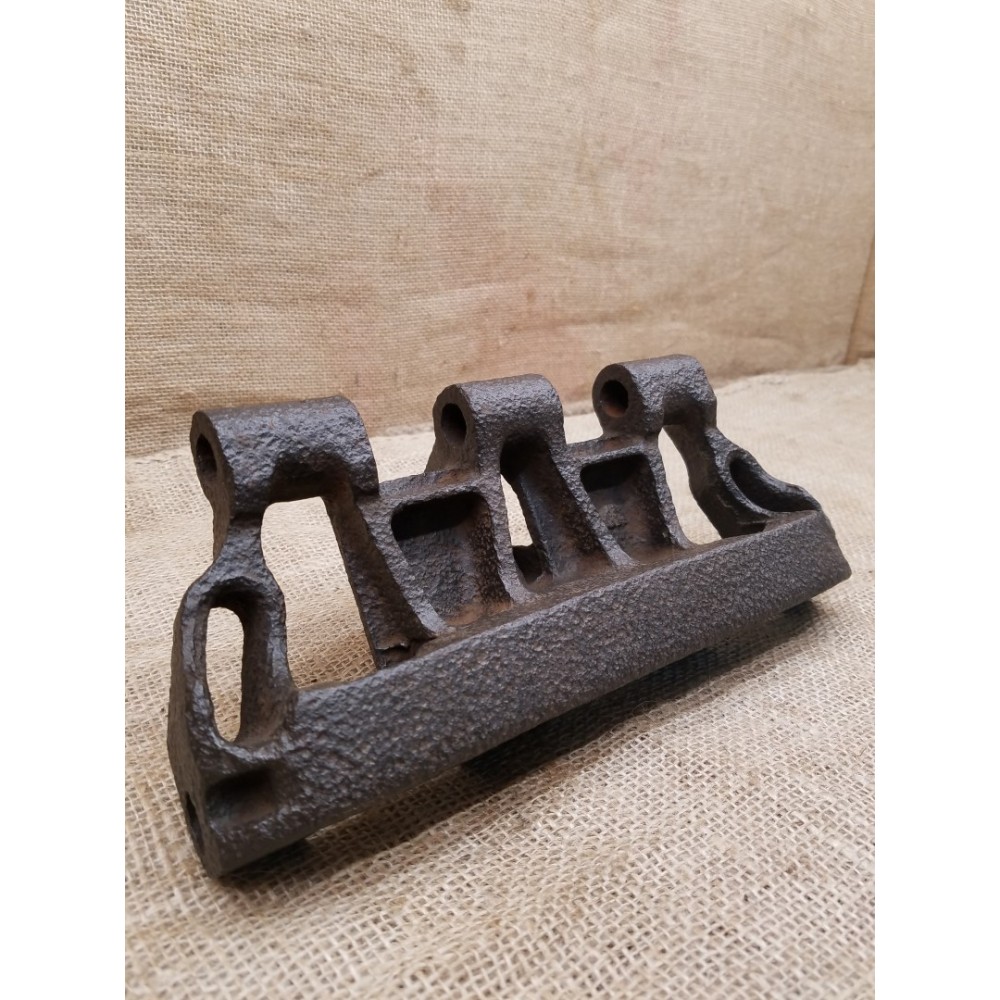

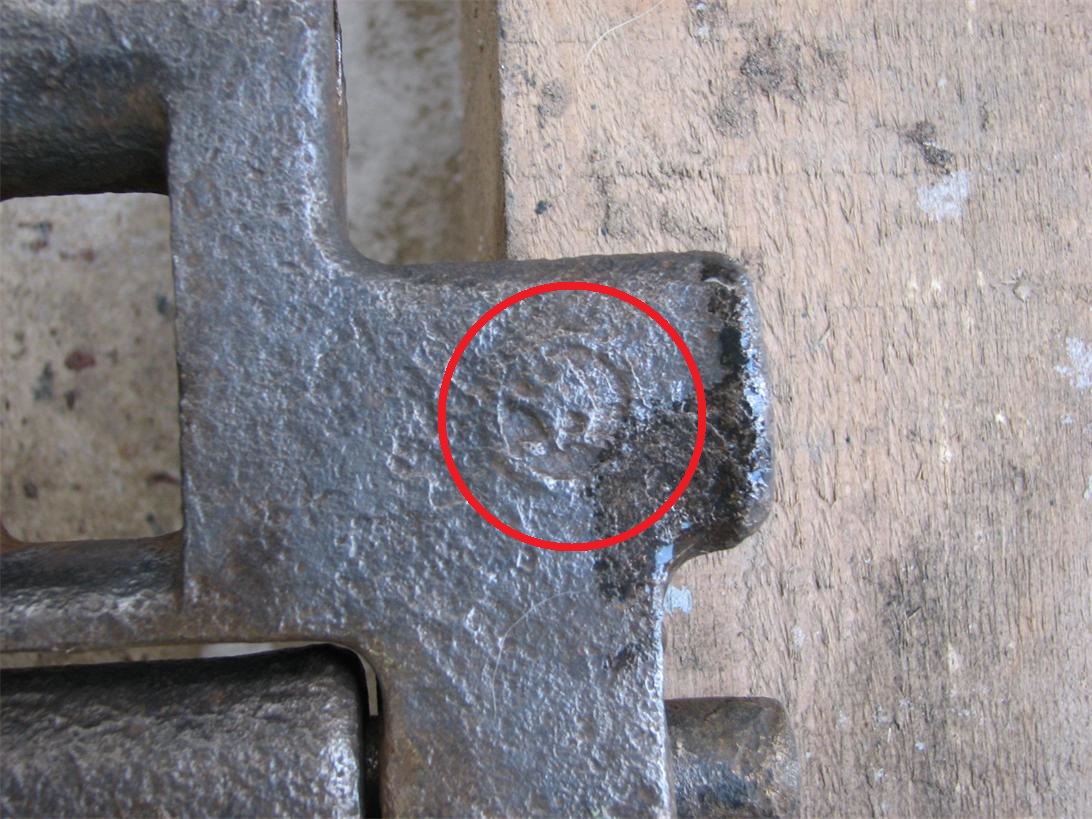

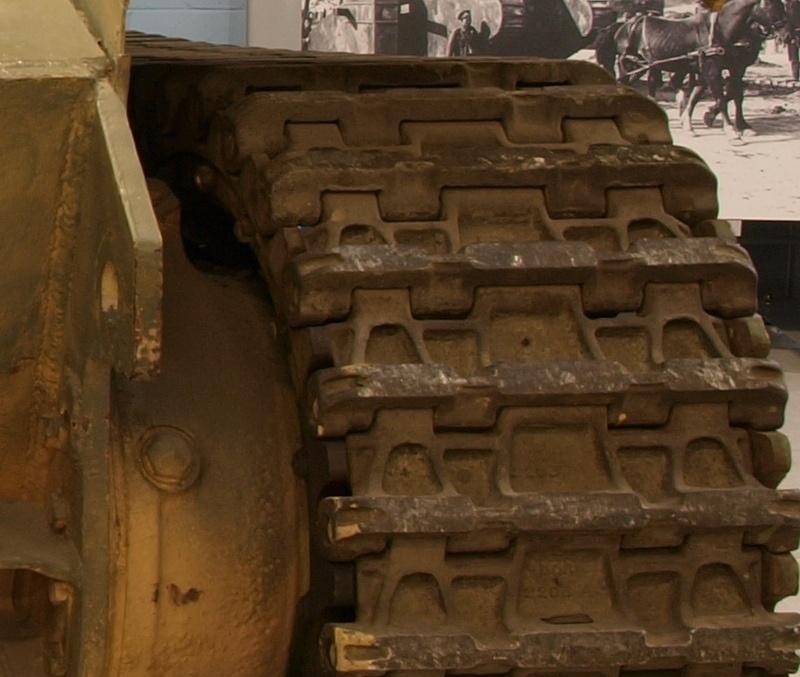

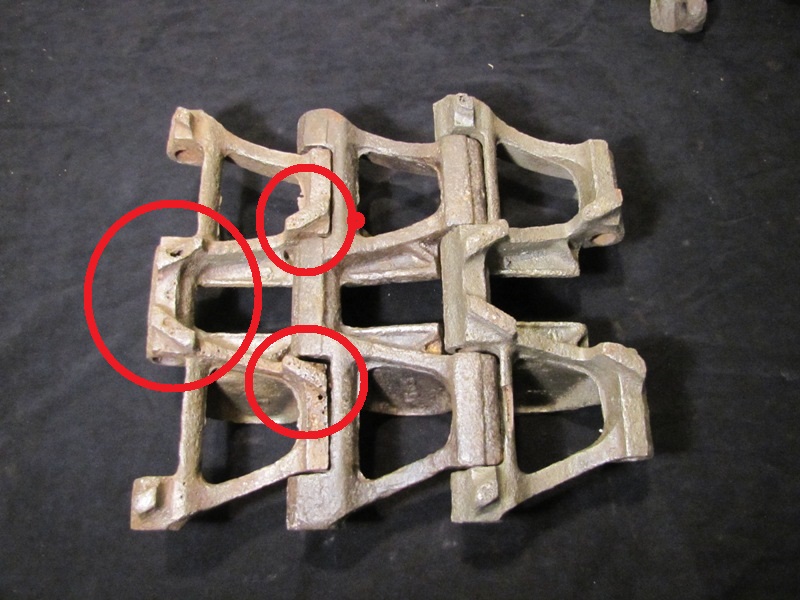

Ранние гусеницы немецких средних танков. Средние танки Вермахта, первоначально, были оснащены этими узкими 360 мм гусеницами. Поскольку эти танки были наиболее производимыми, у них, также, были самые распространённые типы тракв - 11 (если учесть Winterketten и Ostketten -13). Этот трак Тип - 1

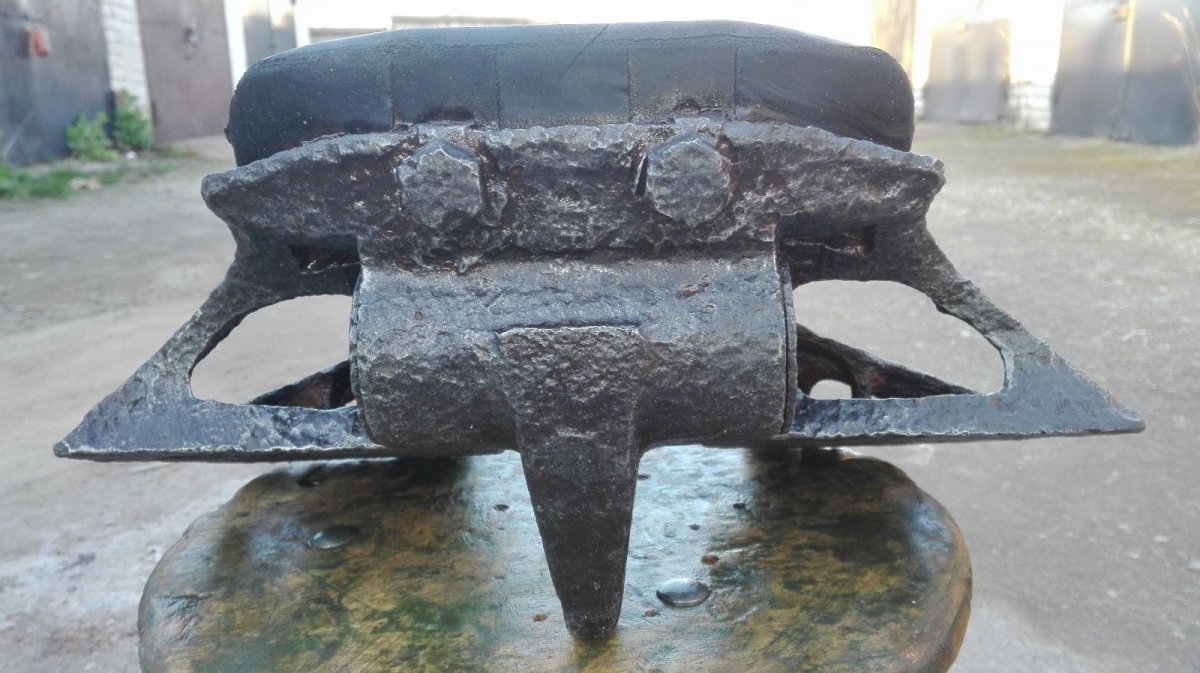

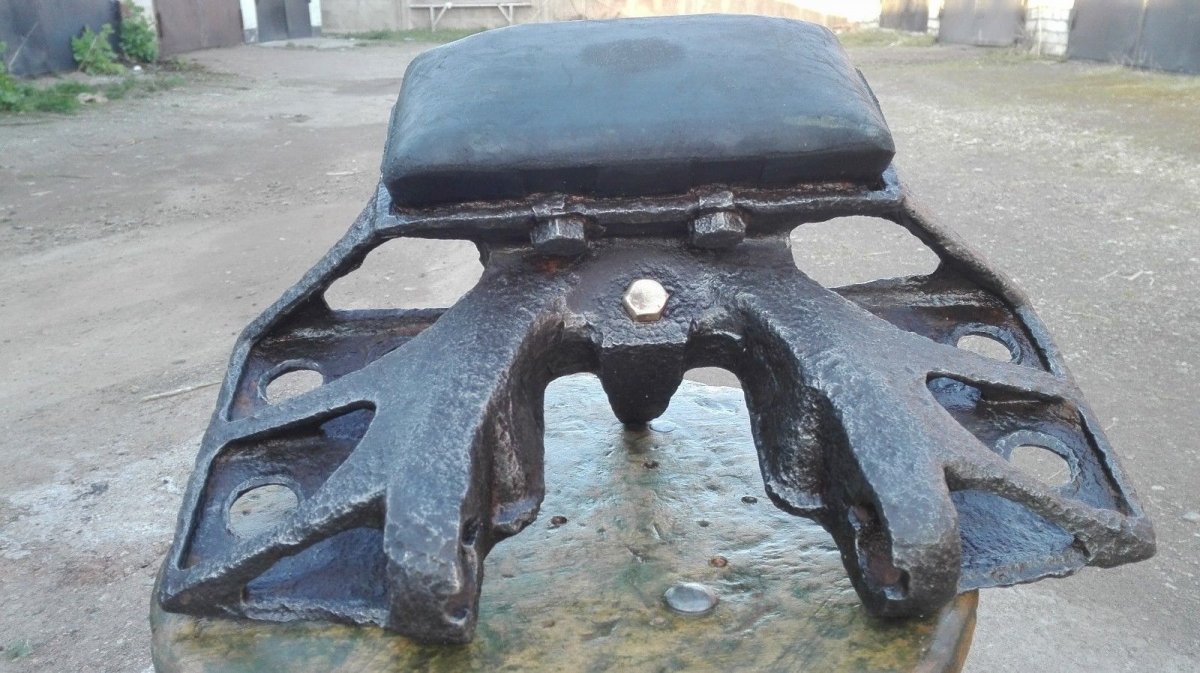

4. Mittlerer Zugkraftwagen 8t (Sd.Kfz. 7)
Полугусеничный артиллерийский тягач. Траки 4 видов:

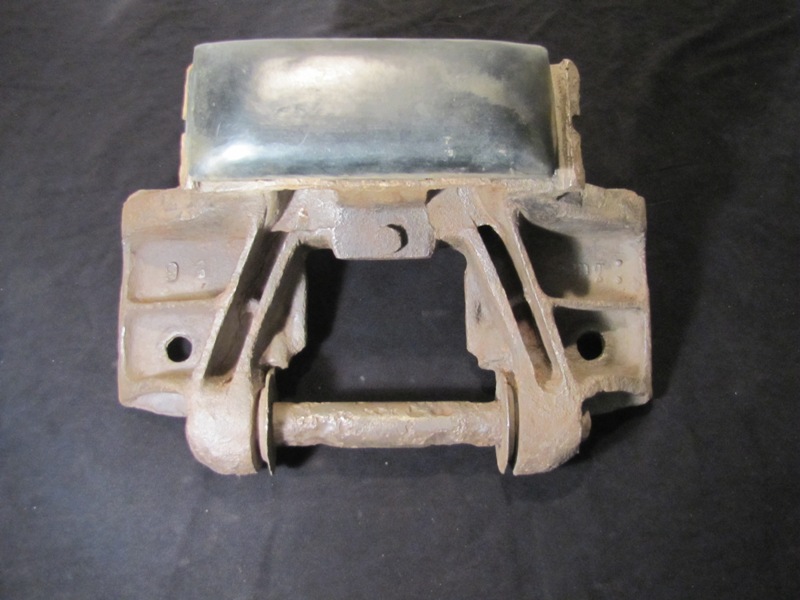

1. ранний с тремя отверстиями:

2. поздний с одним отверстием:


Маркировка на резиновых накладок - W402

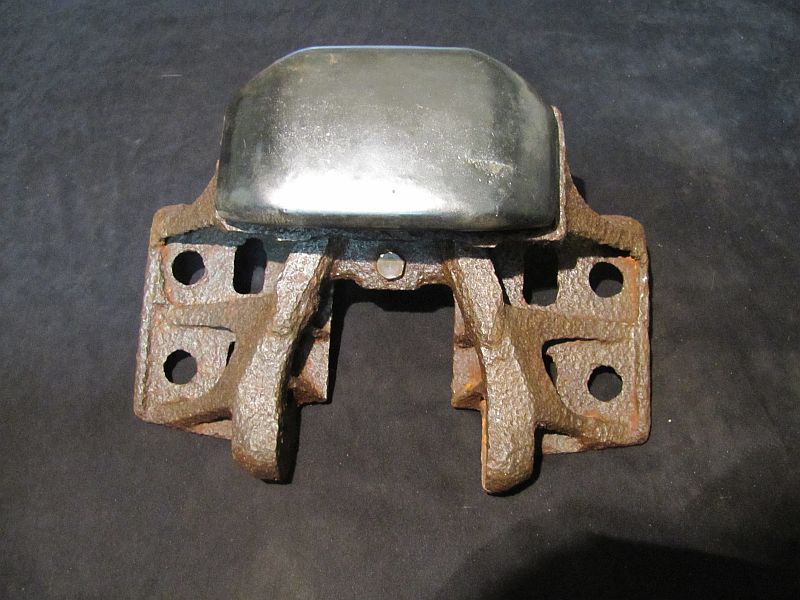

3. промежуточный, с узким гребнем и 4 отверстиями:


4. промежуточный, с узким гребнем и 3 отверстиями:

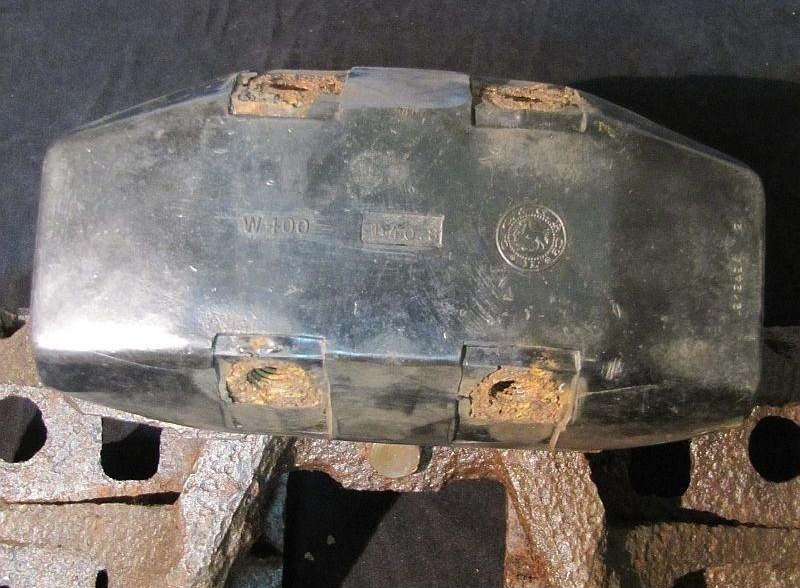

Маркировка на резиновых накладок - W400

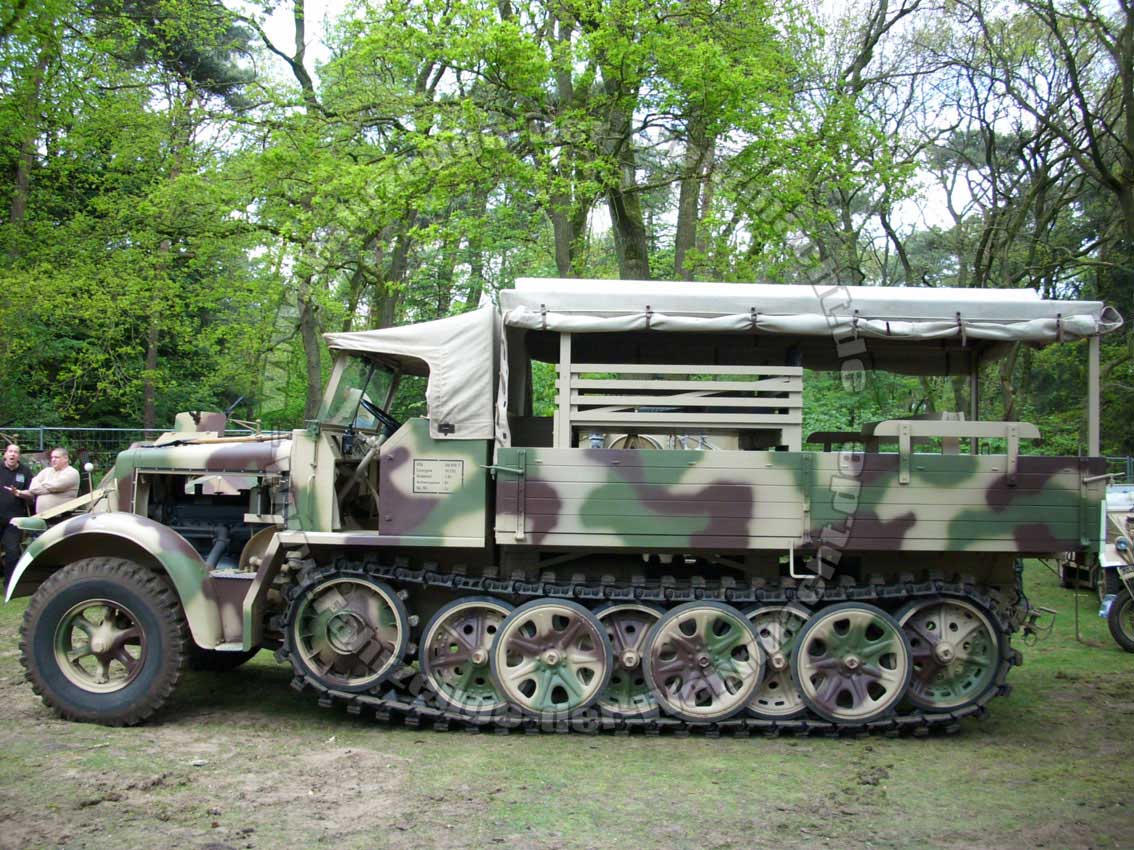

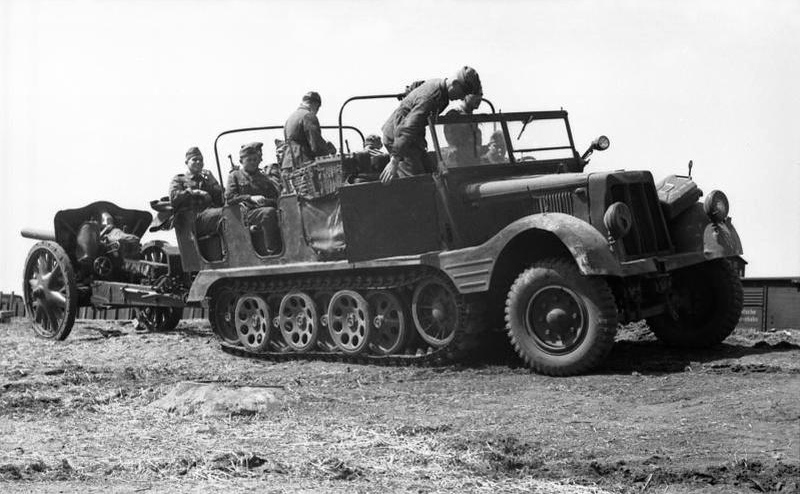

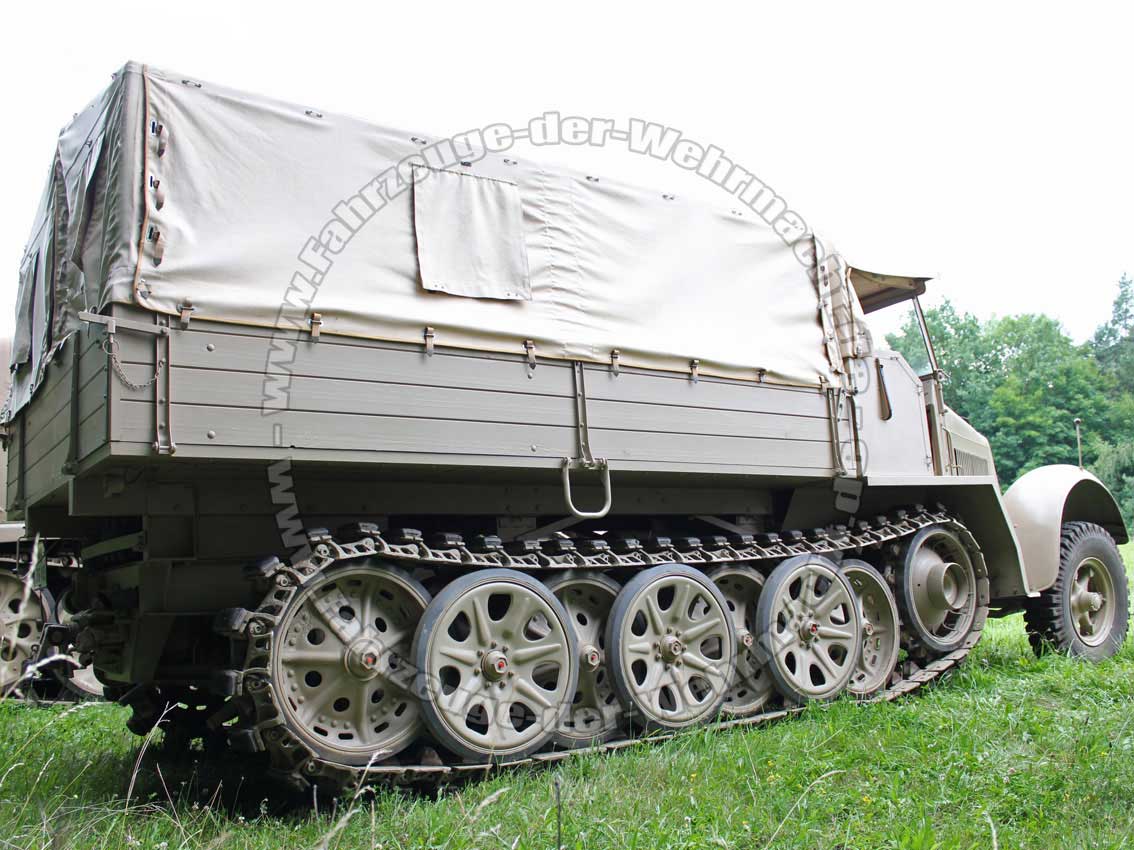

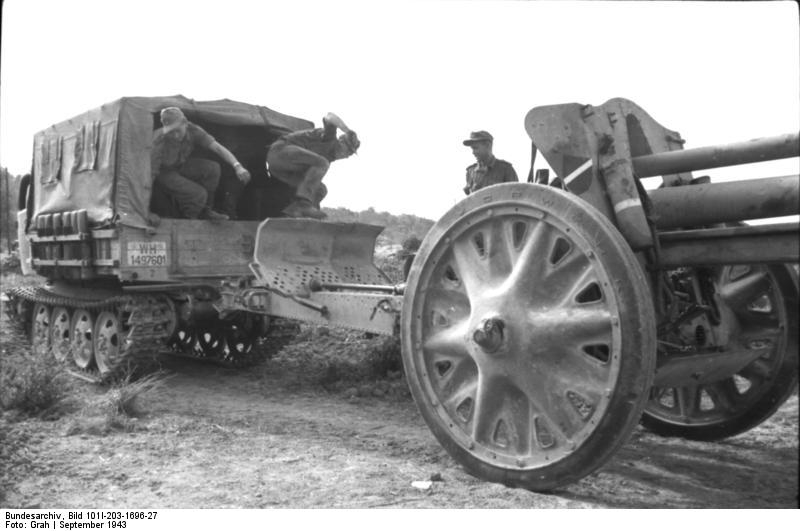

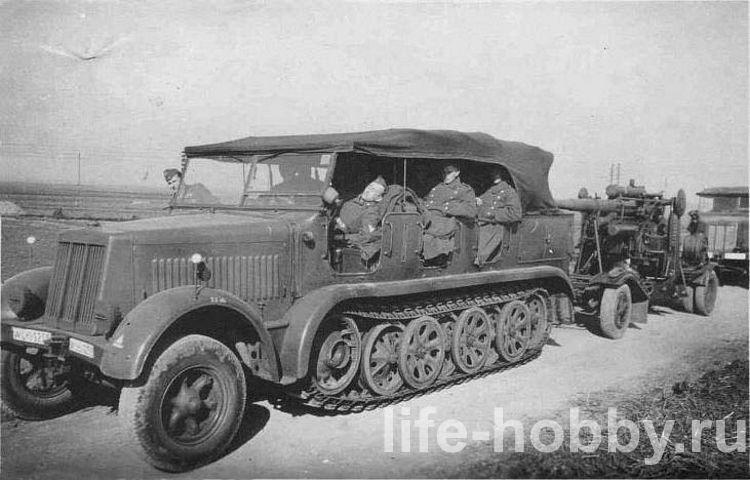

Mittlerer Zugkraftwagen 8t
