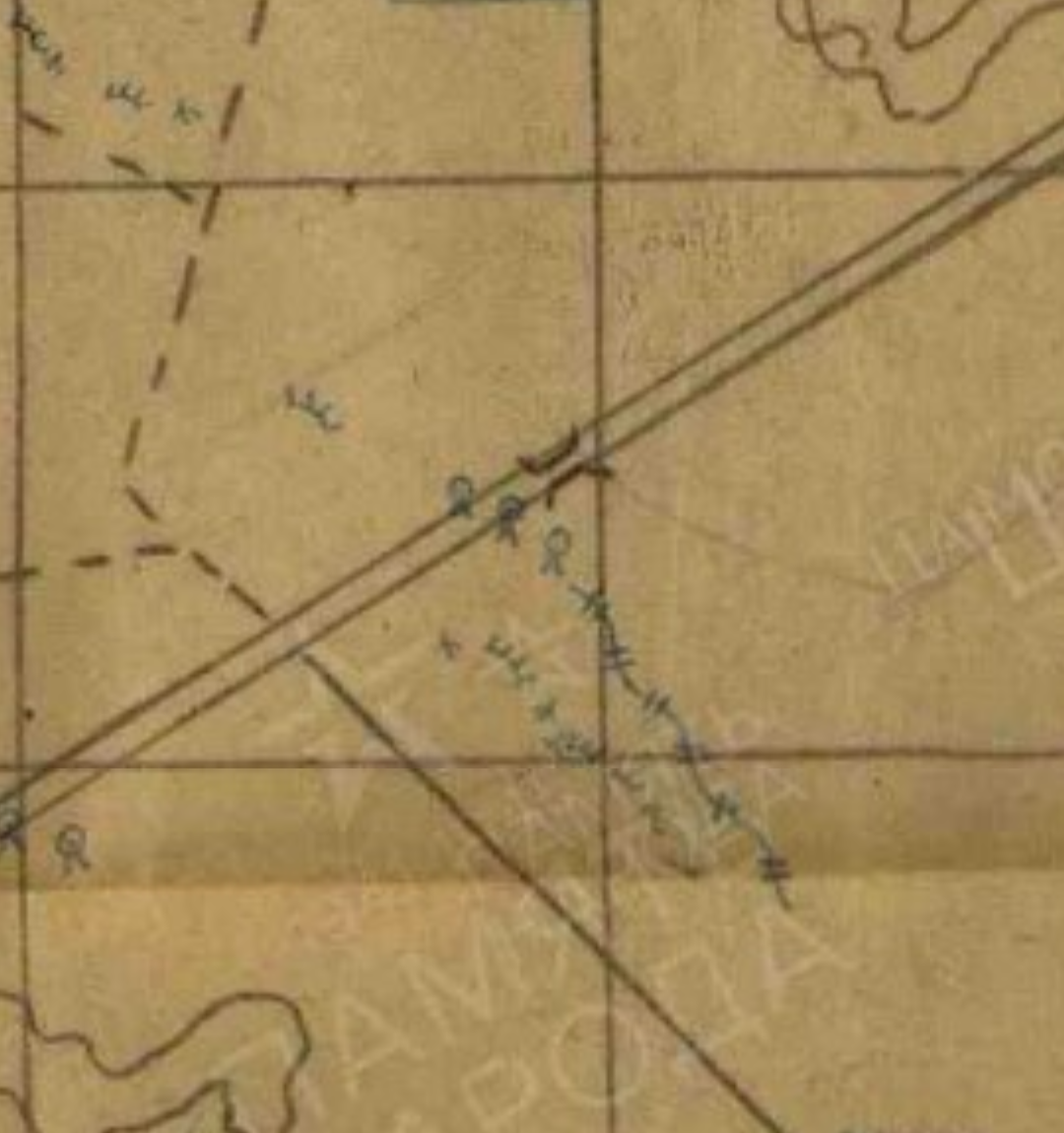

Здравствуйте. Камрады, подскажите что за обозначения на карте? Интересует круги с "рогами" и стрелочки с кругами сверху. Заранее спасибо
Вітаю! 1. Вогнева позиція мінометної батареї; 2. Вогнева позиція арт. батареї; 3. Гармата; 4. Кулемет... Трохи фото старих тактичних знаків (з того часу у вони незмінні) З повагою, Руслан
Верхні я не можу раздивитися на телефоні... Можливо: 1. Тактичний знак відділення ; 2. Або дозор... розвідка...

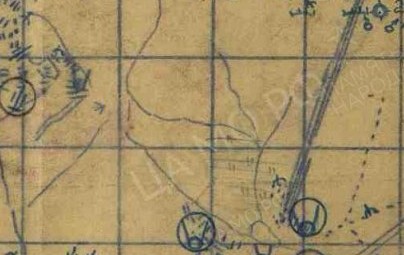

Дуже Вам дякую Ось ще деякі знаки з цієї карти. Цікавить трикутник та круглі позначки з лапками. Зверху стрілка з колом, все ж таки дозор?
Здравствуйте! Если можно и свой скрин с карты прикрепить в тему,тоже не смог найти что за обозначение.

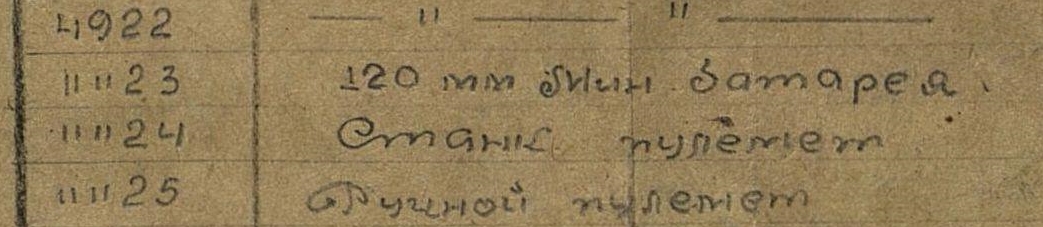

Треугольник это НП(набл. пункт). по кружочку со стрелочкой,как и писал выше это или Дзот( круг большего размера) или огневая точка с ручным пулемётом(кружок меньшего размера). То что пулемётная точка это однозначно. Вот примеры. Нумерация дзота в координатах с ошибкой(пропущена одна цифра).
Трикутник - НП - це 100% В низу, коло з '' лапками'' - протипехотні міни. Про дот, дзот можливо, .. завтра пошукаю в старих записниках, наскільки я пам'ятаю - коло замальоване (дот) і дві стрелки - сектор вогню... https://uk.wikipedia.org/wiki/ДОТ_№_409_(КиУР)
У Вас не карта, а схема... На нее могут наноситься как тактичнекие знаки так и нет... (знаки придуманние теми кто наносили на схему информацию - такое часто встречалос в начале и середине ВОВ.т. н. курси взлет-посадка.. ) ... и тогда знаки наносяться в пояснениях к схеме... спорить не буду, но тактические знаки не очень изменились с того времени .. И еще одно.... Только что нашел похожий тактический знак...Вермахта...- кружок со стрелкой - зенитная артиллерия... Гляньте: http://feldgrau.info/other/8213-armejskie-takticheskie-znaki-chastej-vermakhta, хотя судя по поснениям - наша схема...
Друже,я не собираюсь навязывать своё мнение ТС и спорить с Вами,но ещё раз повторюсь.На кусочке схемы что предоставил Автор, показан рубеж обороны,на котором обозначены станковые пулемёты,ручной пулемёт и окопы. Нет здесь ни какой зенитной артиллерии и тем более дозоров(так называемых боевых охранений). Хотелось бы самому посмотреть,как выглядят на схемах времён ВОВ дозоры.Может скинете пример такой схемы?
Добрый день! Спорить не буду, встречаются иногда такие условные знаки что даже "ЗУБРЫ" не могут прочитать... схему скинуть не смогу, мои фото давно уже ушли в страну "Мальборо"... Вот добрался до компа... Вы ДЗОТ - приложение 2 1942г, немного про огневые точки...у них всегда две стрелки - сектор (или ответственный сектор)стрельбы, а длинна стрелок дальность стрельбы... Про зенитную артиллерию - у немцев был тактический знак кружек со стрелкой (вертикальной вверх) - общее обозначение зенитного орудия, если я не ошибаюсь до 1942г... вот немного нашел, извините за качество, какое есть.... Таблица некоторых тактических условных знаков Красной Армии 1942 Вот ссылочка. http://xn--80af2bm2d.xn--p1ai/liter...anskojj-armii-foto-prilozhenija-1942-god.html С уважением, Руслан
А что может быть здесь? В частности волнистая линия справа от дороги. Может проволочные заграждения? Масштаб схемы 1/250.
ozolsi3 Извините я не хотел Вас обидеть фразой-"Вы ДЗОТ - приложение 2 1942г... " не подумайте ничего плохого, просто доредактировался.... Хотел написати ви почти правил, только в середине круга точка.... Там стер, там не дописал и получилась такое недоразумение... Увиде било позно редактировать, приехал домой и сразу же пишу. С уважением, Руслан
