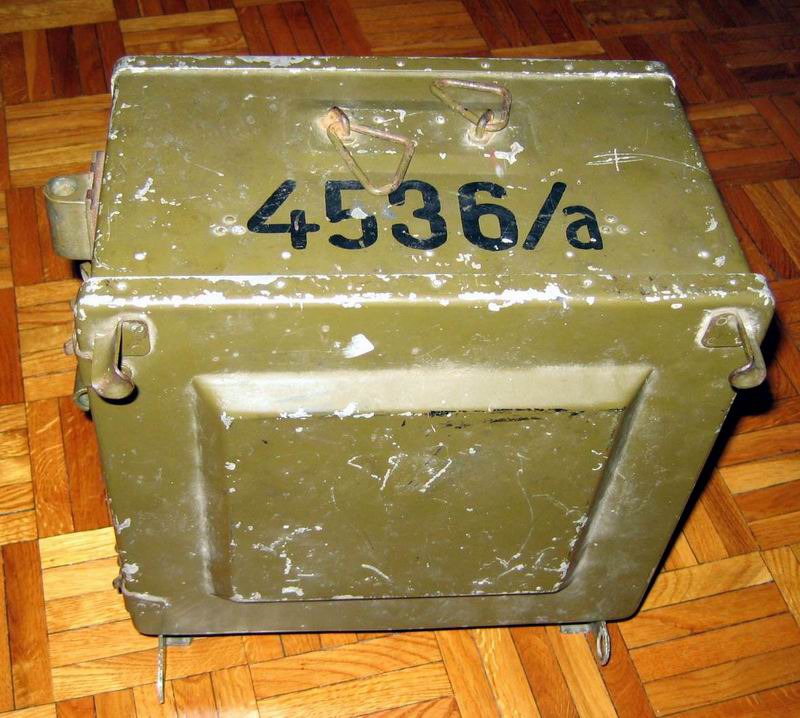

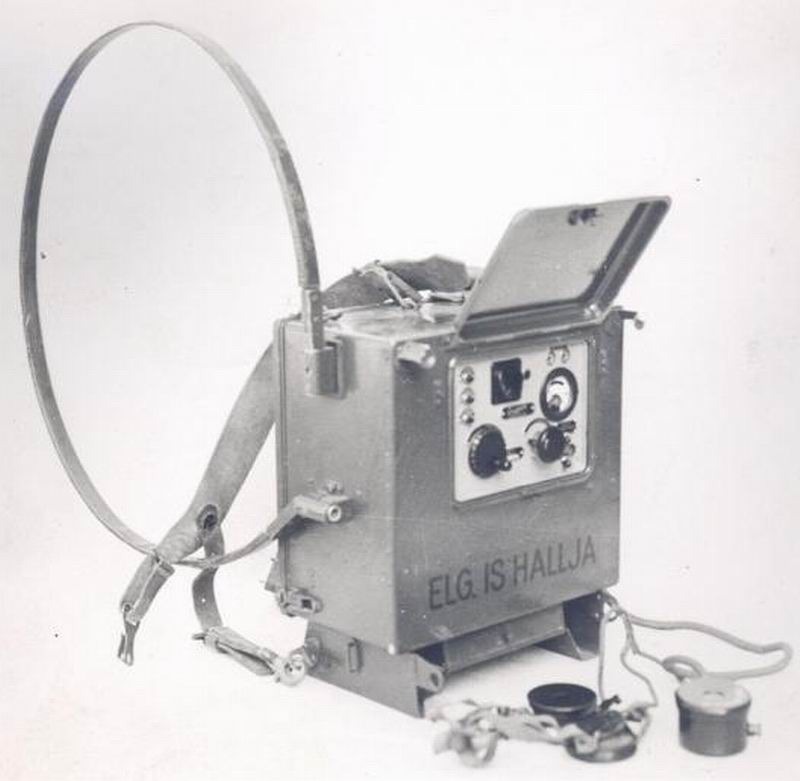

Средства связи венгерской армии. Ранцевый приемопередатчик R/1 Диапазон частот: 4980 – 7250 кГц (фактически использовались номера каналов – в данном случае 611-677). Дальность действия: 600-800 метров, в горах и лесистой местности – ок. 400 метров. Режим работы: АМ телефония, слуховой прием телеграфии. Время работы на батареях: до 75 часов (при соотношении передача-прием 1:4). Вес: 11 кг. Мог переноситься и использоваться одним человеком. Применялся на уровне стрелковой роты и пулеметного взвода. В 1941 году появилась усовершенствованная модель R/1a. Она могла работать не только на прием, но и на передачу телеграфии. Время работы от батарей увеличилось до 90 часов. Дальность действия: до 2 км. Внешние отличия видны на фото: Характерной внешней особенностью обеих моделей R/1 была кольцевая антенна, которая крепилась с левой стороны, перпендикулярно лицевой панели. Причем антенна могла располагаться и в направлении «от радиста» (как видно на первом фото), и «на радиста», как видно здесь: В походном положении антенна скручивалась кольцом и ее концы вставлялась в специальные «ушки». Способ переноски понятен из последующих фото:
Ранцевый приемопередатчик R/3 На вооружении с 1939 года. Диапазон частот: 2570 – 5010 кГц. Дальность действия: 2 – 20 км (зависит от местности, режима работы и антенны). Режим работы: телефония и телеграфия. Применялась характерная для венгерских станций кольцевая антенна. В отличие R/1 здесь и далее антенна имела симметричную форму, крепилась в рабочем положении параллельно лицевой панели. В походном положении антенна скручивалась аналогично R/1. В описании указывают также на применение штыревой антенны, но ни на одном фото ее не видно. Питание R/3 осуществлялось от отдельного батарейно-генераторного блока, который имел наверху ручку. Ее при работе на передачу вращал один из солдат, приводя в действие генератор и подзаряжая батареи. Вес станции: 50 кг (блок приемо-передатчика – 20 кг, блок батарейно-генераторный – 20 кг, антенный набор – 10 кг). Станция использовалась на уровне рота-батальон. Между R/1 и R/3 очевидно находилась ранцевая радиостанция R/2, которая по ТТХ занимала промежуточное положение. Возможно, именно она привьючена к лошади на этом фото:

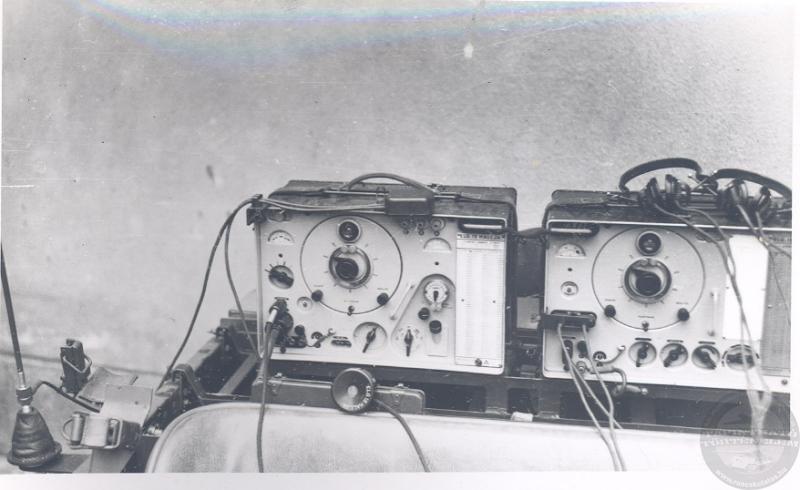

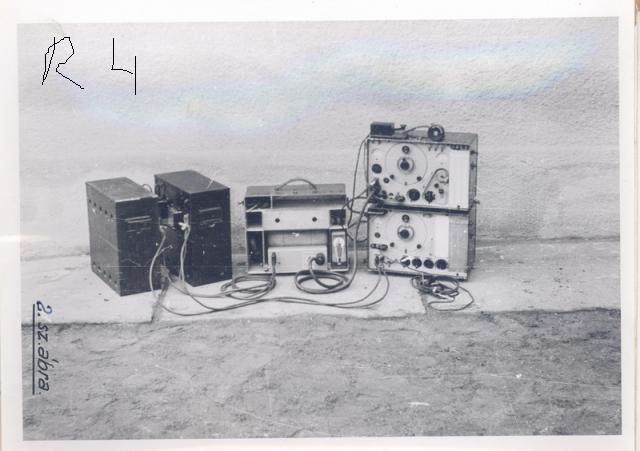

Приемо-передающая радиостанция R/4 На вооружении с 1940 года. Диапазон частот: 840 – 2270 кГц Дальность действия: на кольцевую антенну телефония – 3-8 км, телеграфия – 10-15 км, на 6-метровую штыревую антенну телефония – 10-15 км, телеграфия – 18-20 км, на 9-метровую Т-образную антенну телефония 50-80 км, телеграфия – 90-180 км. Питание от двух параллельных 6V аккумуляторов через преобразователь. Т.е. по идее станция предполагает установку в машине для постоянной подзарядки аккумуляторов. Вес передатчика 24 кг, приемника 19 и блока питания 11 кг. R/4 устанавливалась на внедорожниках, на грузовиках, а также на разведывательной бронемашине 39M Csába. Имелся танковый вариант R/4T (или R-4/T), который устанавливался на командирских танках Turán и, возможно, самоходках Zrínyi. На командирской машине 40M Csába стояли сразу обе радиостанции – R/4 и R/4T. Танковая радиостанция R/5. Первый вариант стоял на легких танках 38M Toldi I. Это ее кольцевая антенна является узнаваемой чертой данного танка (в поднятом положении). На смену ей приходит R/5a со штыревой антенной. Эту модификацию ставили на Toldi II, Turán и Zrínyi.

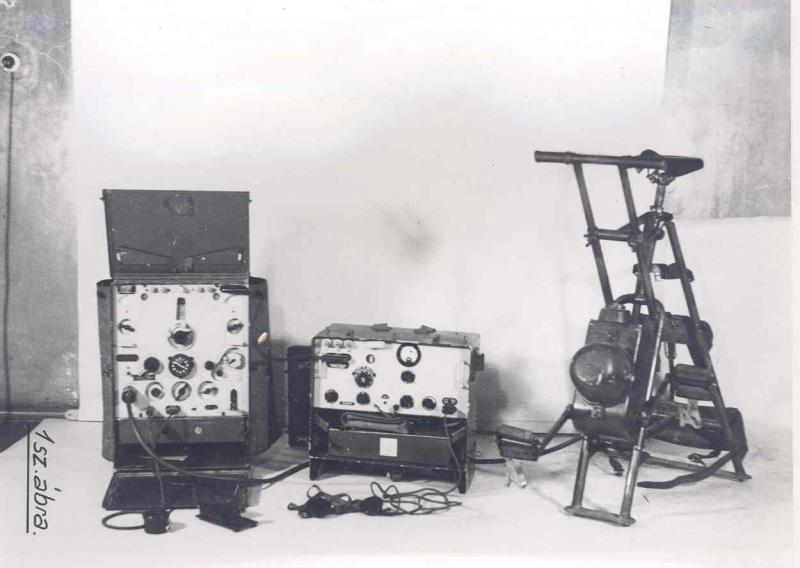

Ранцевый приемопередатчик R/6 На вооружении с 1939 года. Два диапазона частот: 1120– 1560 и 2110– 2640 кГц. Дальность действия: 10 – 50 км (зависит от местности, режима работы и антенны). Режим работы: АМ телефония и телеграфия. Как и в случае с R/3 основная антенна на R/6 кольцевая, и допускается работа на штыревую антенну. Разница в форме кольцевых антенн «тройки» и «шестерки» видна на фото. Питание R/6 также аналогично R/3 – от отдельного батарейно-генераторного блока. Эта станция использовалась в подразделениях связи среднего уровня. Обслуживалась отделением из 4 человек. Такие станции служили в венгерской армии и после войны. Последние списаны в начале 60-х. Приемо-передающая радиостанция R/7 На вооружении с 1940 года. Диапазон частот: 840 – 2270 кГц (номера каналов 120-263) Дальность действия: 20 –120 км. Мощность 20–25 W Питание от двух последовательных 6V аккумуляторов, либо от генератора с педальным приводом. Из-за последнего она получила прозвище kerékpárral («велосипедка»). Использовалась 9-метровая штыревая антенна 39М или Т-образная антенна 40М. Вес передатчика 25 кг, приемника 19, преобразователя 18, педального генератора 22, аккумуляторов 73 и антенн 28 кг. Такие станции стояли либо в автомобиле, либо перевозились на автомобиле и использовались отдельно. Были модификации R/7a и R/7b. Отдельно в ряду стоит авиационный вариант R/7L В этом варианте диапазон частот был 3750-8600 кГц. Последние станции семейства R/7 списаны в 1967 году.

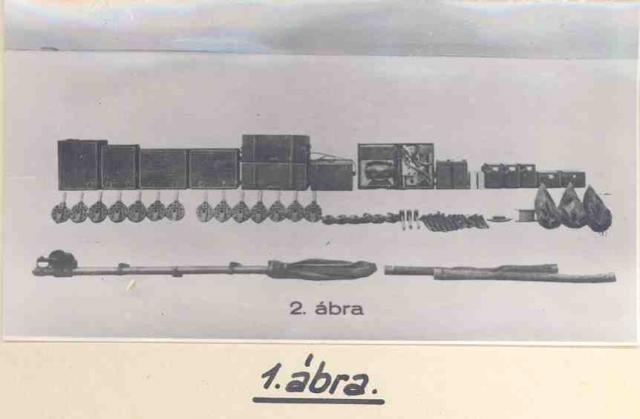

Радиостанция R/8 На вооружении с 1939 года. Диапазон частот передатчика 200–1500 кГц, приемника – 100 – 3000 кГц. Дальность действия – 70–500 км. Режимы работы – телеграфия и АМ телефония. Питание – от бензомоторного генератора 30М или от внешней сети 110 или 220 V. Антенны: 17,5 –метровая антенна-«зонтик», 9-метровая Т-образная, а также антенна на крыше, которая работала только на прием. Радиостанция устанавливалась на автомобильном шасси. Использовалась на уровне корпуса. Авиационная радиостанция R/13 Принята на вооружение в 1941 году. Диапазон частот: 3544-4984 кГц. Имела 4 заранее программируемых канала. Режим работы: АМ телефония. Антенна: на крыле. Мощность: до 10W. Дальность действия: 10–50 км (в зависимости от высоты полета и погодных условий). Применялась на истребителях ( На каких именно мне неизвестно. Ни Fiat CR42, ни Re2000 радио не имели). Радиостанция R/14 На вооружении с 1938 года. Диапазоны частот: средневолновый 300 –1500 кГц (каналы 31–186), коротковолновый 2524 –4984 кГц (каналы 1001–1067). Режимы работы: телеграфия и телефония. Дальность действия: 200–1000 км. Питание –380/220 V от бензомоторного генератора. Стационарная радиостанция. Применялась для связи между корпусами и армиями. Кроме того венгерская промышленность выпускала по лицензии радиоаппаратуру немецких образцов: Авиационные FuG-10EK, FuG-10EL (для бомбардировщиков и разведчиков), FuG-16Z (для истребителей), Ранцевые приемники Torn. E. b (та самая «Берта») , Lo40K (это, как явствует из названия, изначально морская радиостанция, но применялась и сухопутными войсками Вермахта. Для чего применялась в Венгрии мне неизвестно), Приемники Samos (для радиотехнической разведки).
