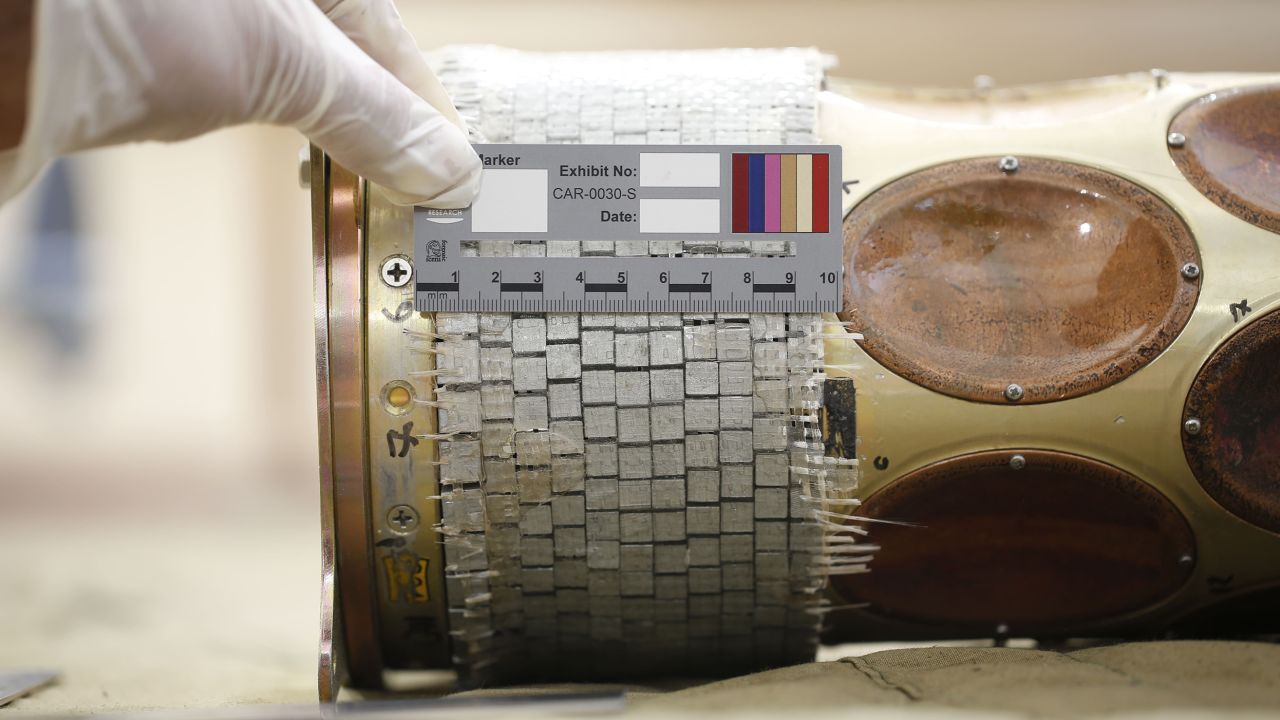

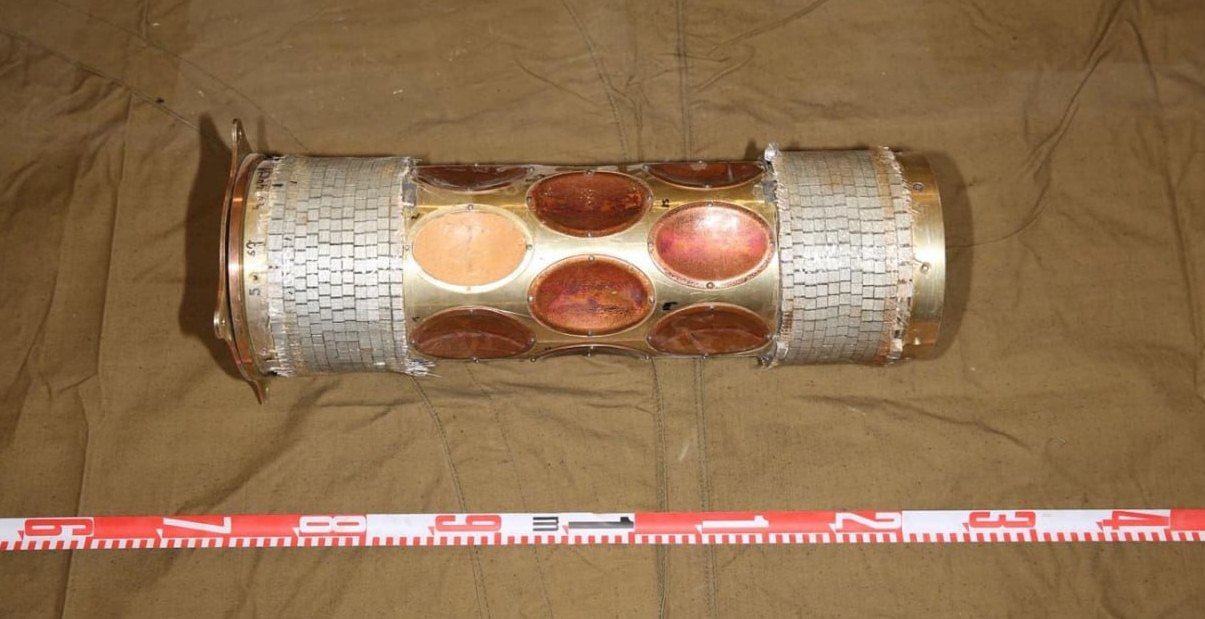

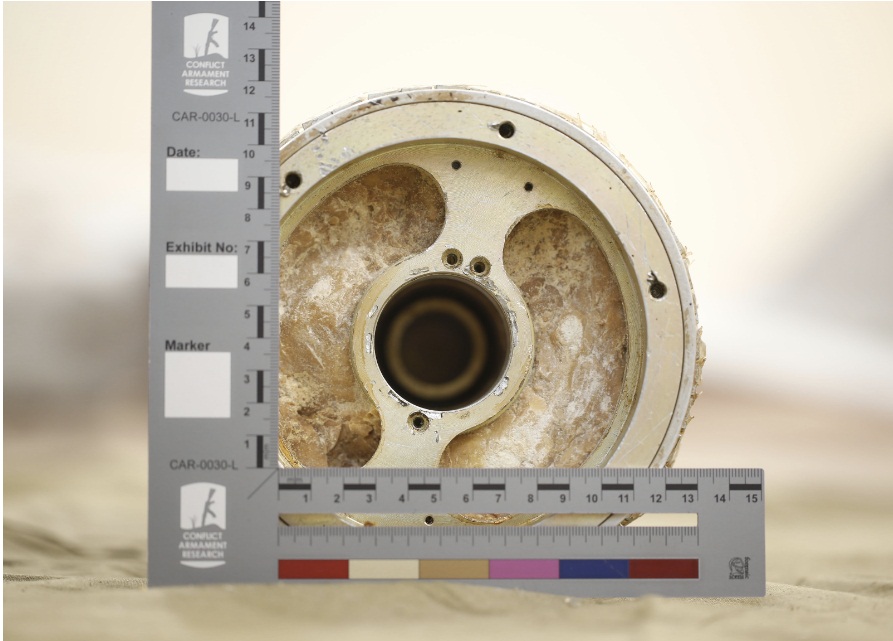

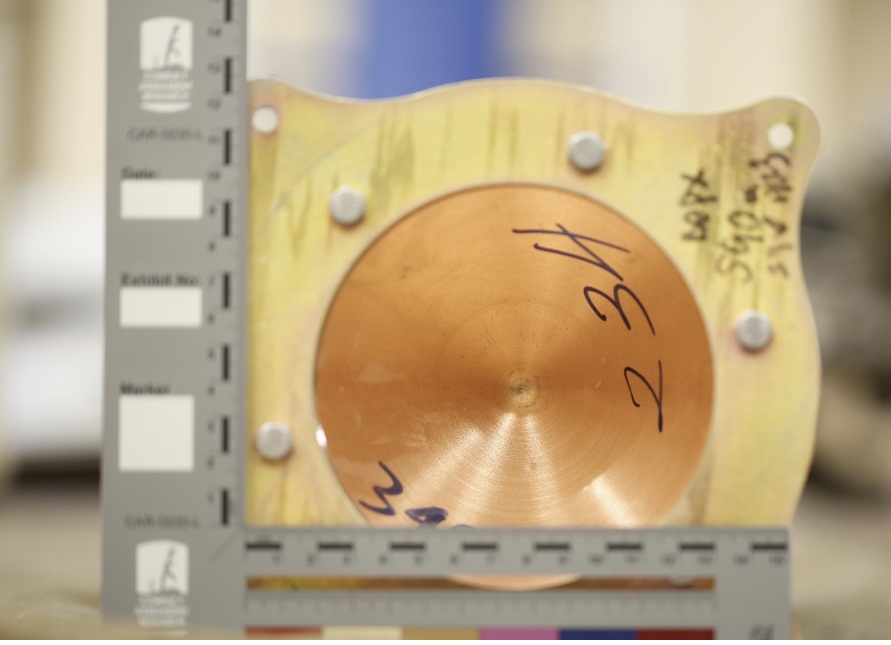

Приветствую уважаемых форумчан, вітаю шановне панство! Нашел в Сети отчет по Шахеду-131 с детальными фото БЧ. https://storymaps.arcgis.com/stories/f5070c1d8ff8451c9a99138a3b70232d В отчете указано, что он проведен специалистами Conflict Armament Research (CAR) и опубликован в феврале 2023 (сам дрон затрофеен в октябре 2022 под Одессой). Лично меня удивила сложность БЧ: 1. Не знал, что БЧ снабжена ГПЭ. 2. Мультикумулятивная часть – 18 радиальных выемок – для чего? Такое решение используется в зенитных ракетах: взрыватель срабатывает при пролете мимо цели, чтобы увеличить вероятность поражения цели используются направленные кумулятивные струи. Зачем это для дрона-камикадзе, который взрывается при падении? 3. Торцевая кумулятивная воронка – будет работать только при точном осевом контакте с целью. Насколько это реализуемо для дрона-камикадзе? Если же цель не в «фокусе» кумулятивной струи, то эффект от воронки пропадает. Впечатление от конструкции – двоякое. То ли конструкторами Шахеда просто взята готовая БЧ от какой-то зенитной ракеты? То ли это, как в китайских товарах: много функций в одном изделии (типа нож-фонарик-компас-солнечная батарея-павербанк), и ни одна функция не работает в полной мере? Что еще странно: по нашим городам уже, к сожалению, запущено множество Шахедов – никогда не видел эти «кубики» ГПЭ, ни в живую, ни на фото. Кто-то видел эти ГПЭ на месте подрыва/сбития Шахедов?
Из сети. "Боевая часть 131-го Шахеда представляет из себя углеродный цилиндр c залитой пластичной взрывчаткой. В нее также встроена заранее сформированная осколочная гильза из набора готовых квадратных 7-мм стальных элементов. В конце боевой части находится небольшая медная воронка, созданная для формирования кумулятивного заряда. На самом деле боевая часть старой модели вызывает большие вопросы. Ввиду того, что в носу БПЛА находятся аккумуляторы и свинцовые противовесы, эффективность кумулятивной струи будет довольно низкой ввиду того, что на начальном этапе фокусировки перед ней будут плотные преграды". "Иран модифицировал беспилотники Shahed-136 по просьбе рф. Дроны-камикадзе получили новые боеголовки.Помимо основного заряда в их боевой части содержатся вторичные заряды. Они наносят объекту атаки дополнительный ущерб. В CAR утверждают, что новая боевая часть была разработана иранскими военными инженерами специально для поражения крупных целей. Она получила 18 дополнительных кумулятивных зарядов и 7-мм стальной корпус. Боеголовка взрывается только после проникновения внутрь цели".
По пробоинам (искренне сочувствую владельцам автомобилей) – похоже на Шахид с ГПЭ. https://kiev.vgorode.ua/img/forall/u/1233/0/photo_2023-05-08_13-25-24.jpg https://images.unian.net/pb/011/thumb_files/h_500/1183026.JPG https://photo.unian.net/photo/1183026-posledstviya-nochnoy-ataki-dronov-v-solomenskom-rayone-kieva Это один из прилетов 8 мая по Киеву. Похоже где-то в районе Шулявки, но не могу понять точное место. Может кто знает адрес? Это ведь уже не секрет.
Хлопи кажуть що це ударні ядра, а не кумулятивні ворони. Діаметр, товщина, таке інше, кажуть саме за формування ударних ядер.
Ударне ядро - це різновид застосування кумулятивного ефекту. Хлопці правильно кажуть. Ось узагальнений опис принципу такої дії: "При использовании конических или сферических выемок возникает так называемый эффект кумуляции. с помощью которого удается получать некоторое количество тяжелых осколков, имеющих скорости разлета до 4-5км/с. БЧ такого типа иногда называют мультикумулятивными, а формируемые осколки - ударными ядрами."

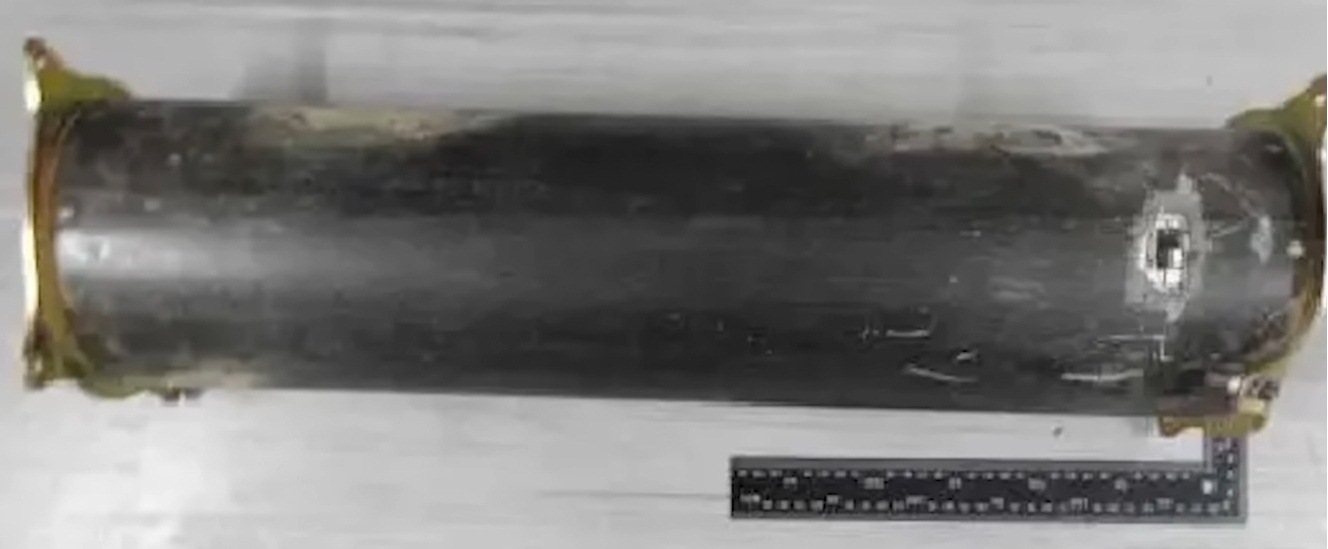

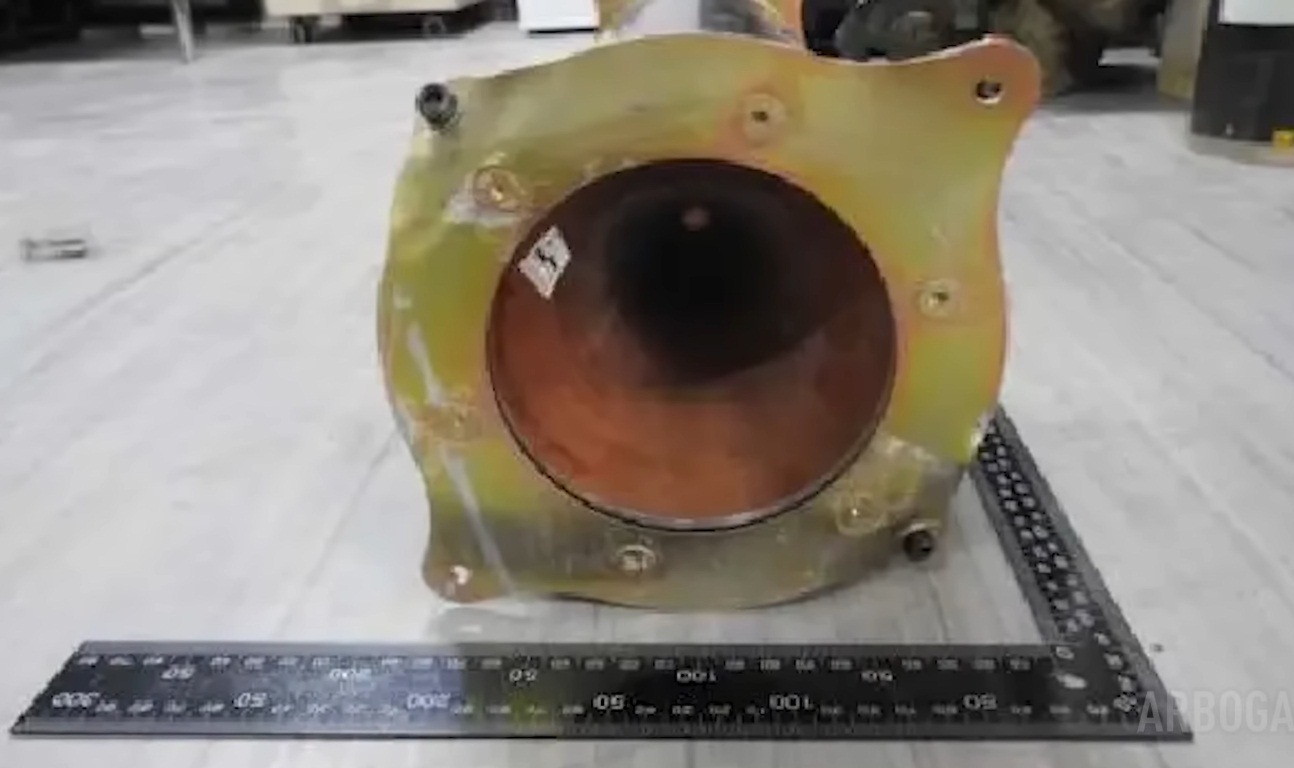

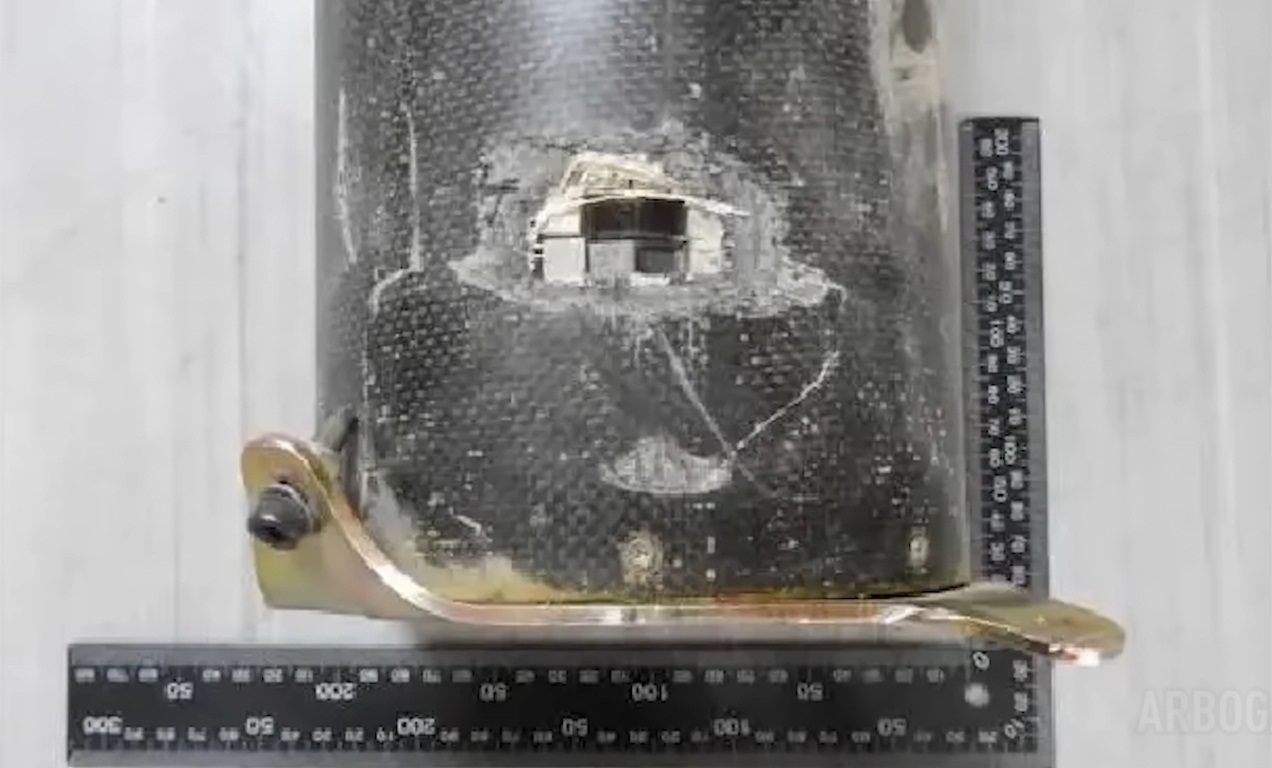

Нашел в Сети еще такой вариант БЧ "Шахеда-131": без радиальных кумулятивных выемок, только с переднего торца кумулятивная воронка, по всей боковой поверхности размещены ГПЭ в форме параллелепипедов, снаружи слой карбоновой ткани.
