Револьвер галан

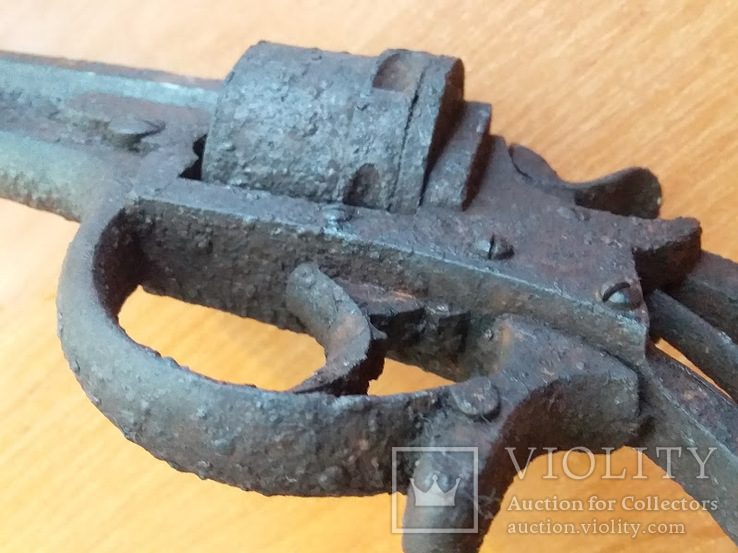

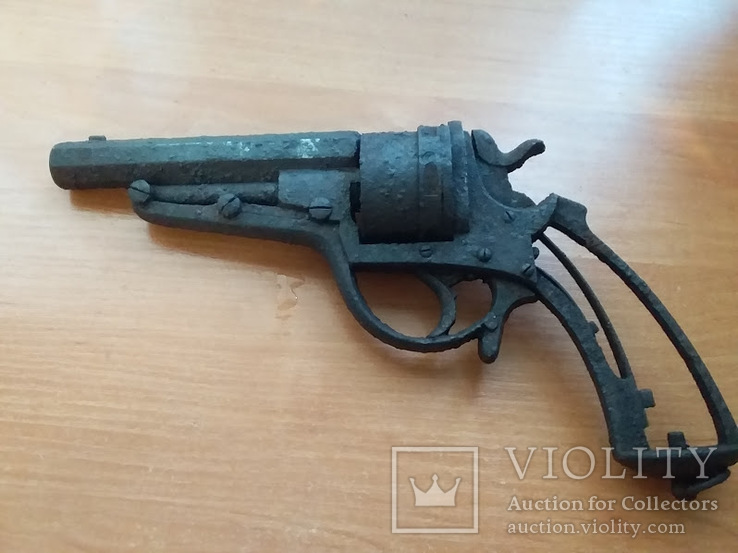

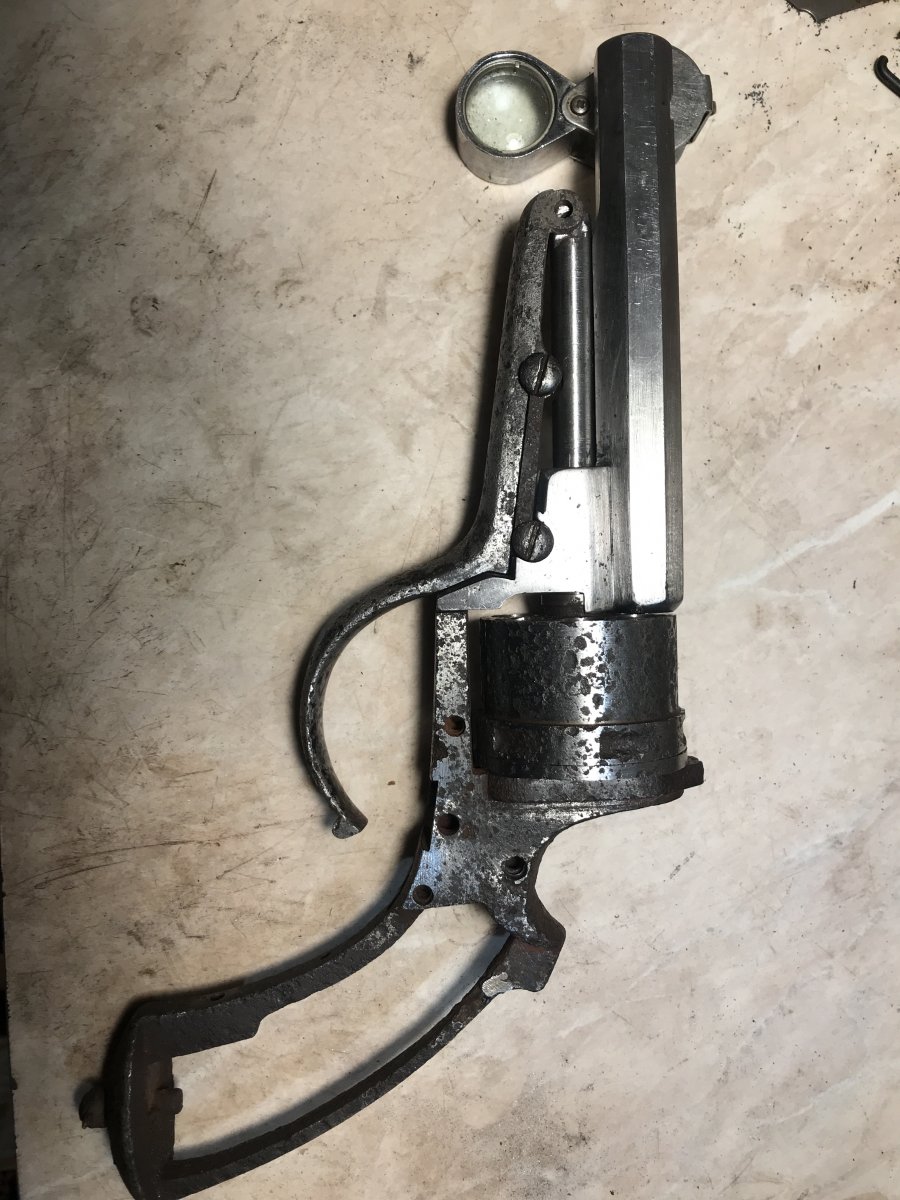

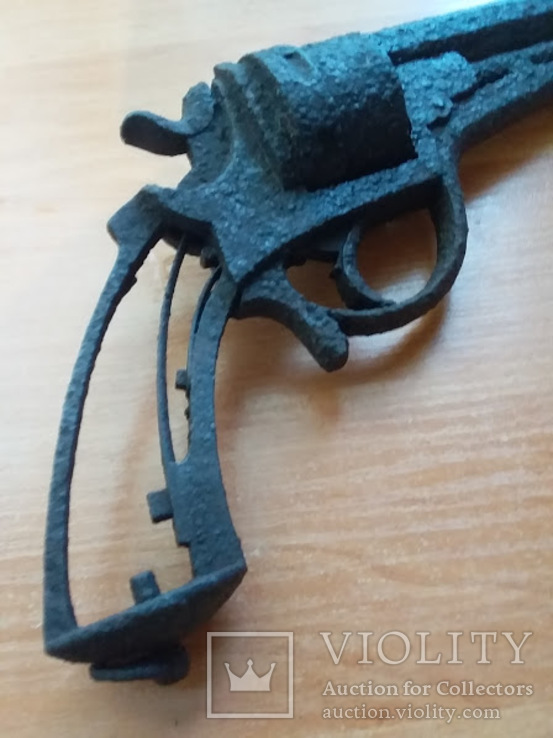

Недавно по случаю приобрел копаный револьвер Галан 1870 года выпуска. Здесь его обсуждали. Брал его исключительно для развлечения в свободное от основной работы время. Это мой первый опыт восстановления таких предметов и поэтому прошу отнестись к моей работе с пониманием и не судить очень строго. Сначала фото не делал, так возился для себя но потом решил поделится результатом. Изначально состояние оказалось гораздо хуже ожидаемого, но постепенно предмет принимает желаемый вид. Первые 3 фото не мои а продавца.



На перших трьох знімках краще виглядає. Навіщо так трубу полірнули, весь вигляд спортили.

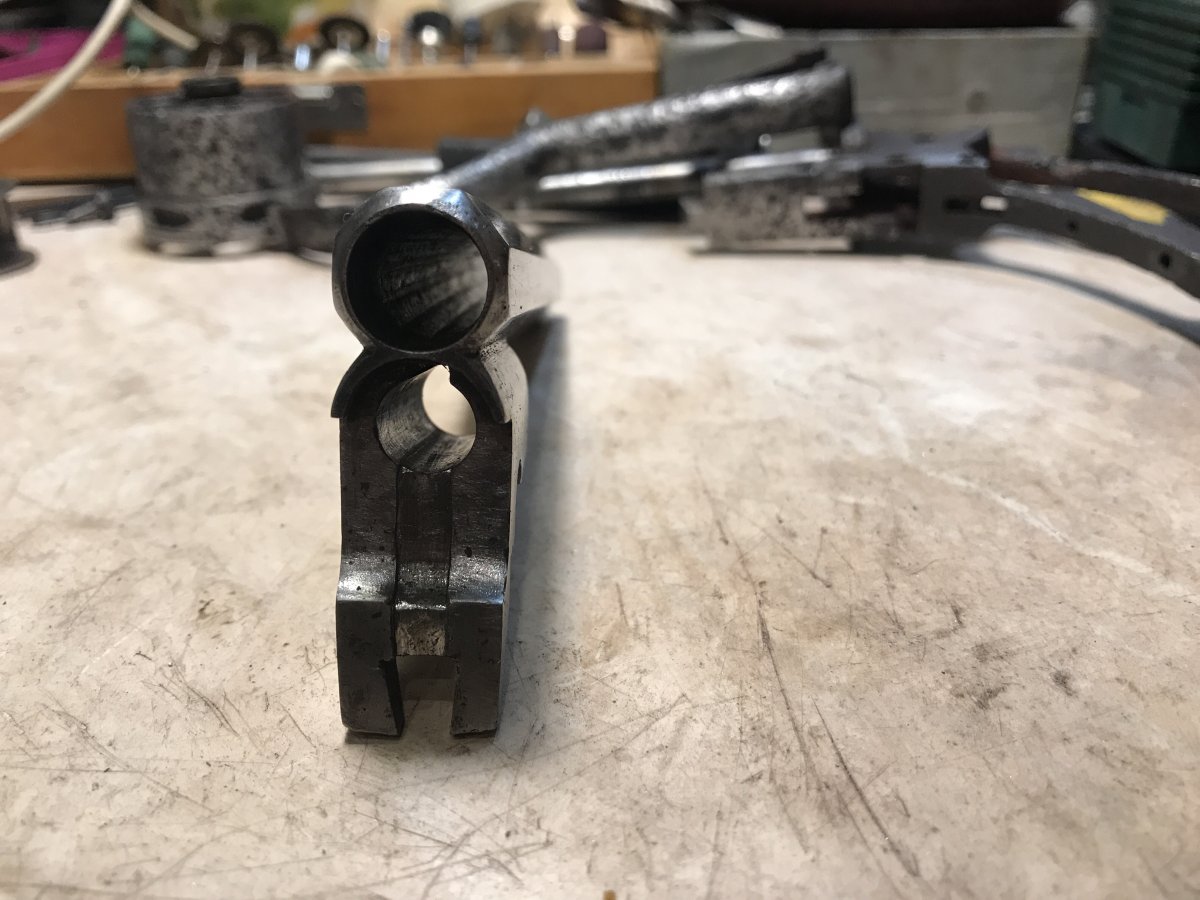

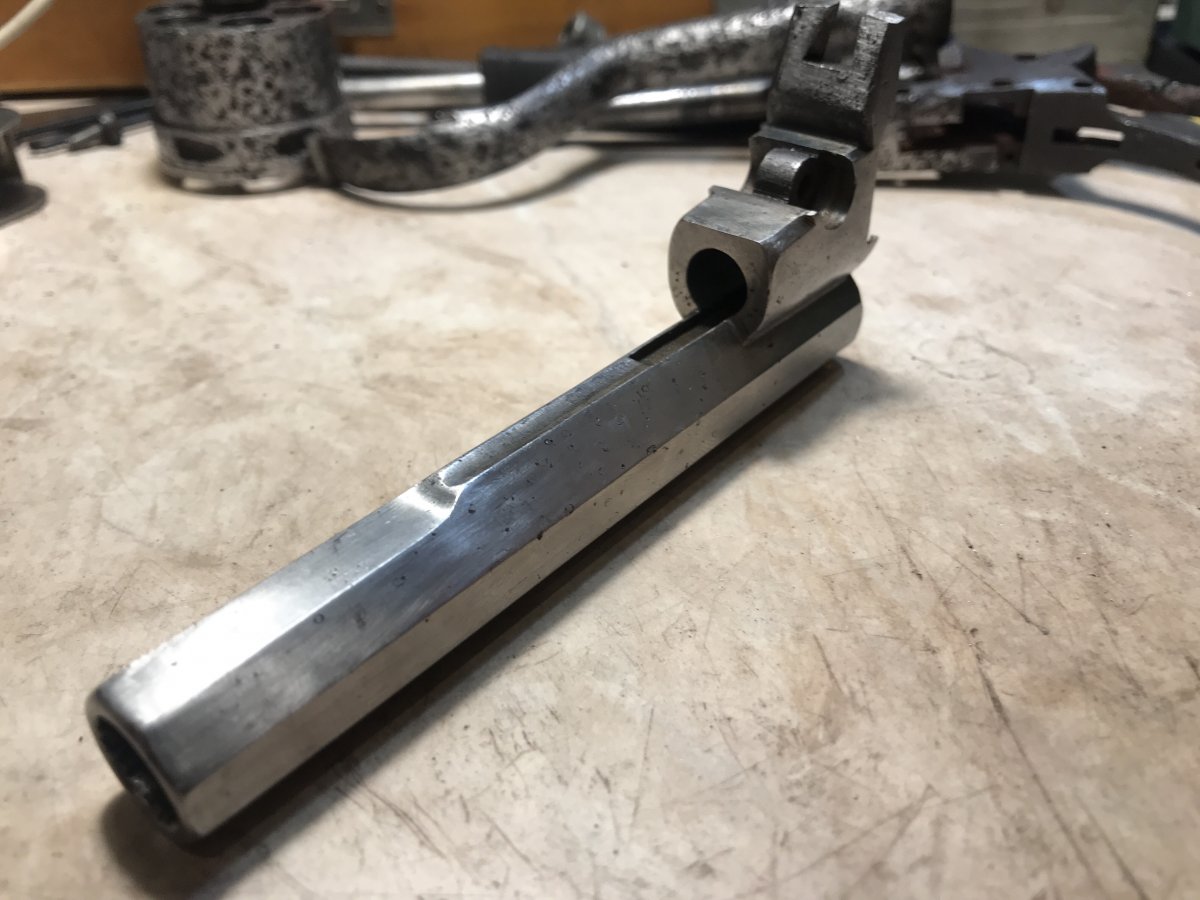

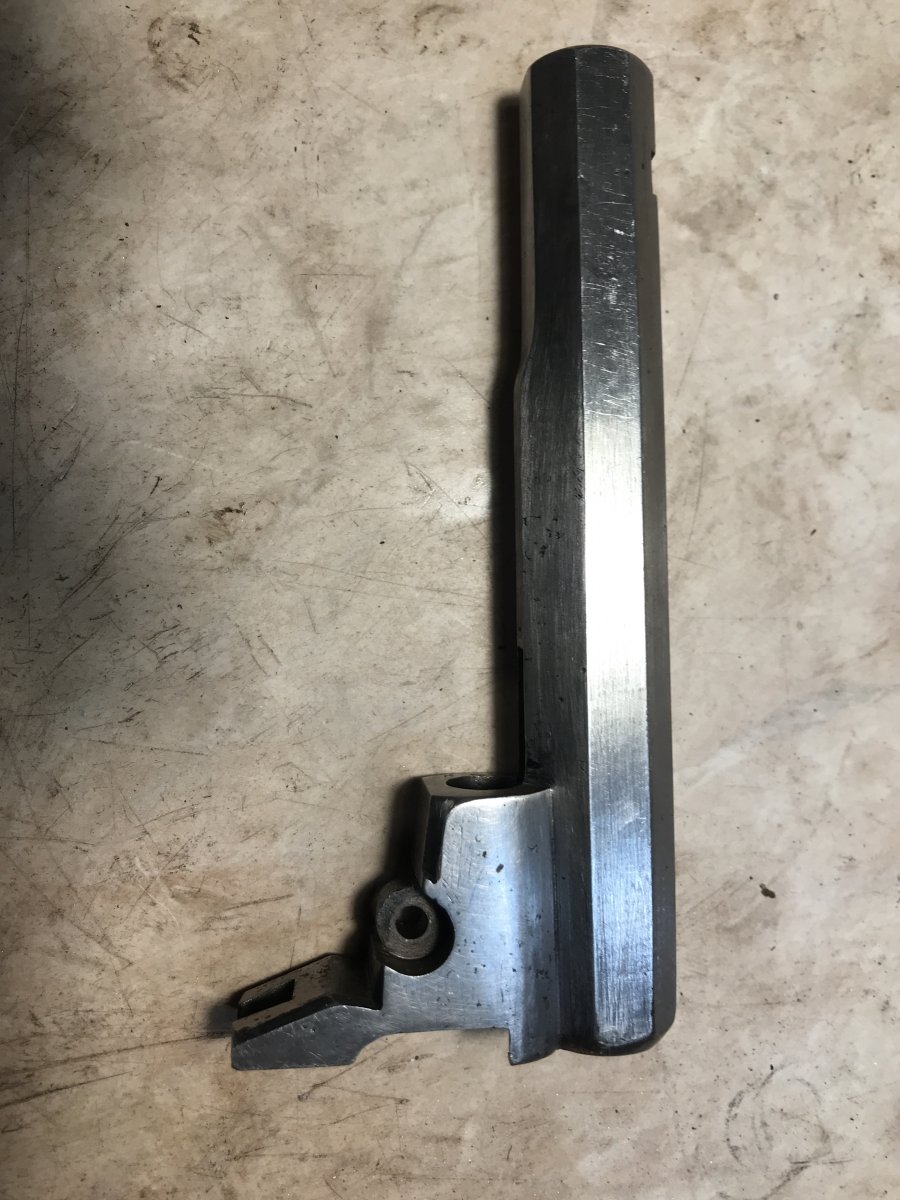

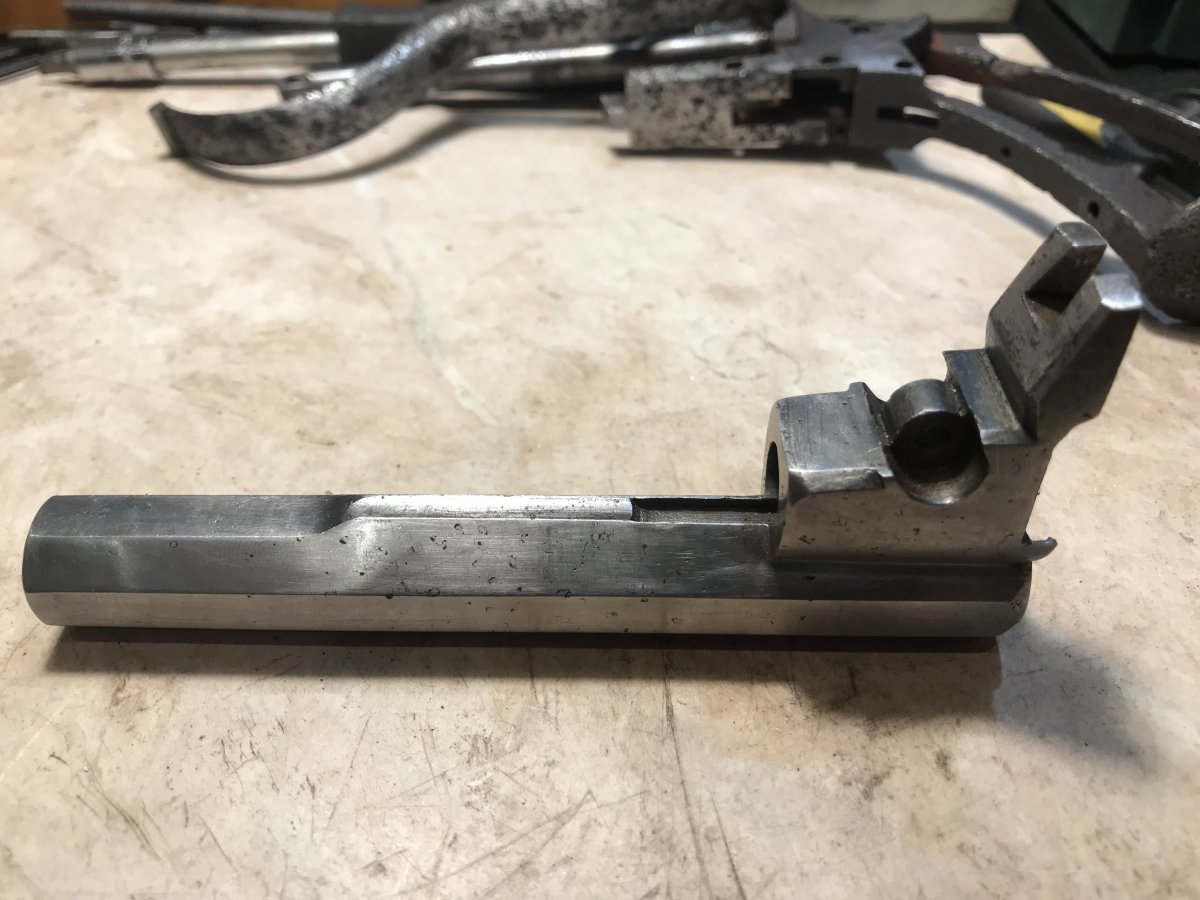

Я тоже думал что все гуд, но после удаления всей ржавчина палеровать было нечего, кратеры глубиной больше 1мм в огромном количестве. Терять было нечего. Все кратера варились аргоном и палеровались. Ствол результат 3 недель работы.

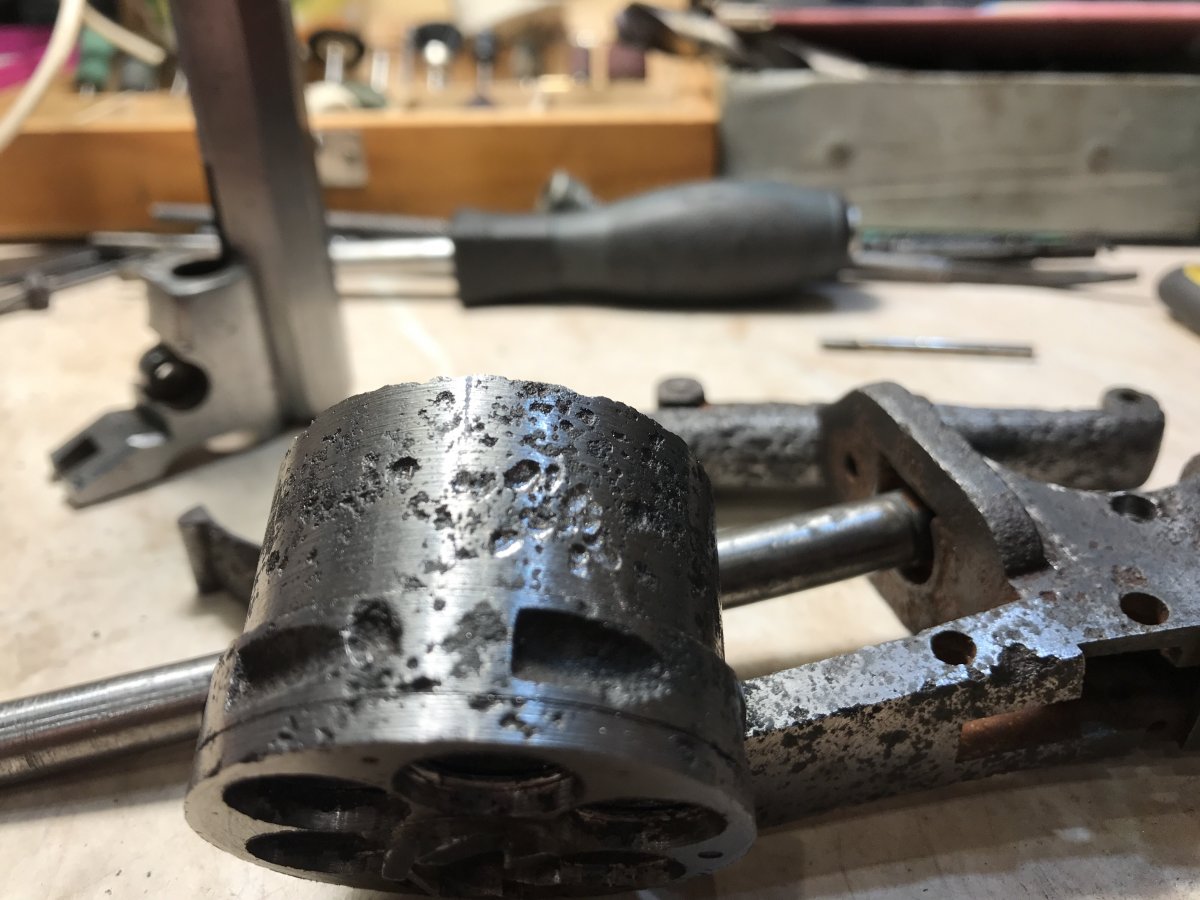

Вот лучшая сторона барабана, вот такие раковины остаются после уборки всей корозии

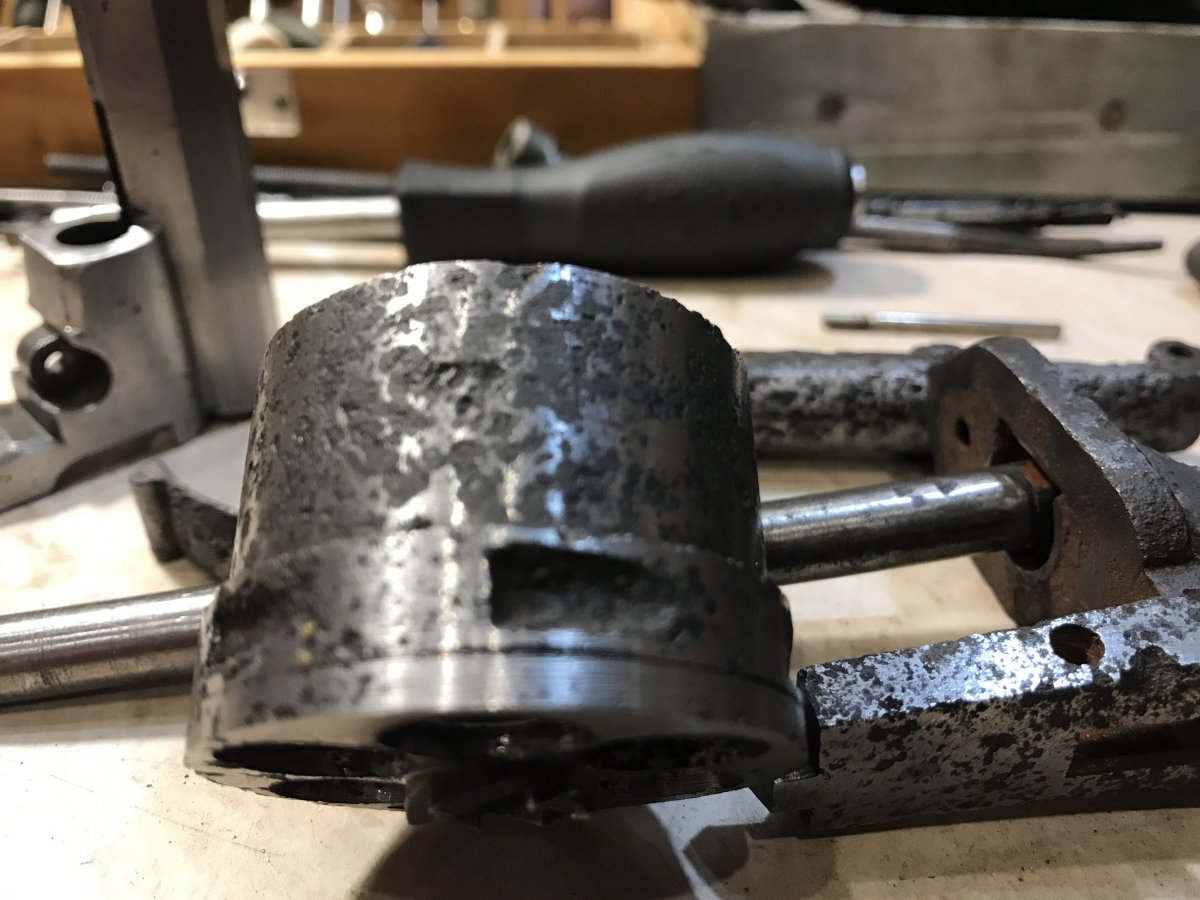

А вот худшая, здесь ровного не будет ничего. Ствол был не лучше.



Ещё хотел спросить может у кого есть инфа по расположению клейм на Галане именно 1870 года,номер моего 1197, на деталях сборочные клейма 22.



Молодец классно получается,так и дальше держать.



Ок, будет сделано.

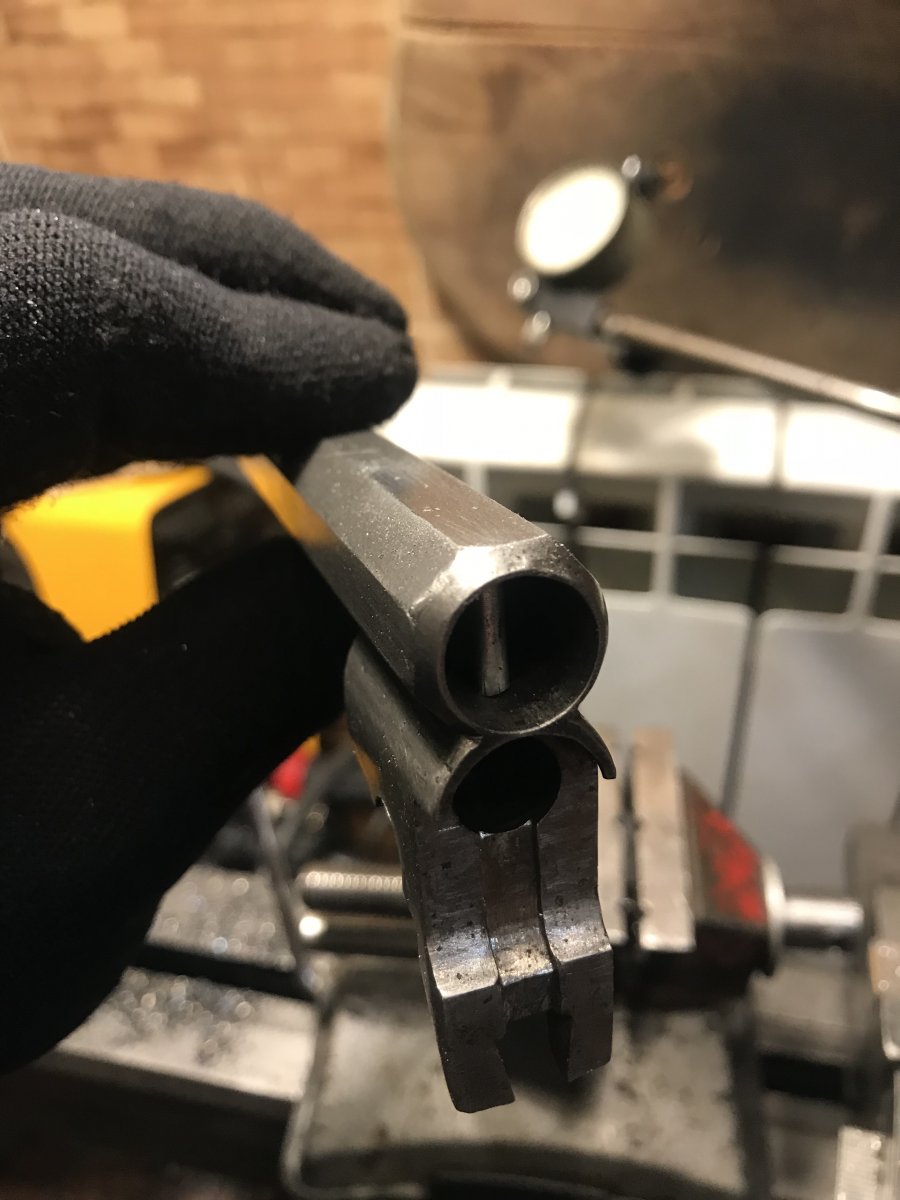

Сегодня просверлил ствол и вставил стальной штифт. Сверху его заварил и запалеровал.

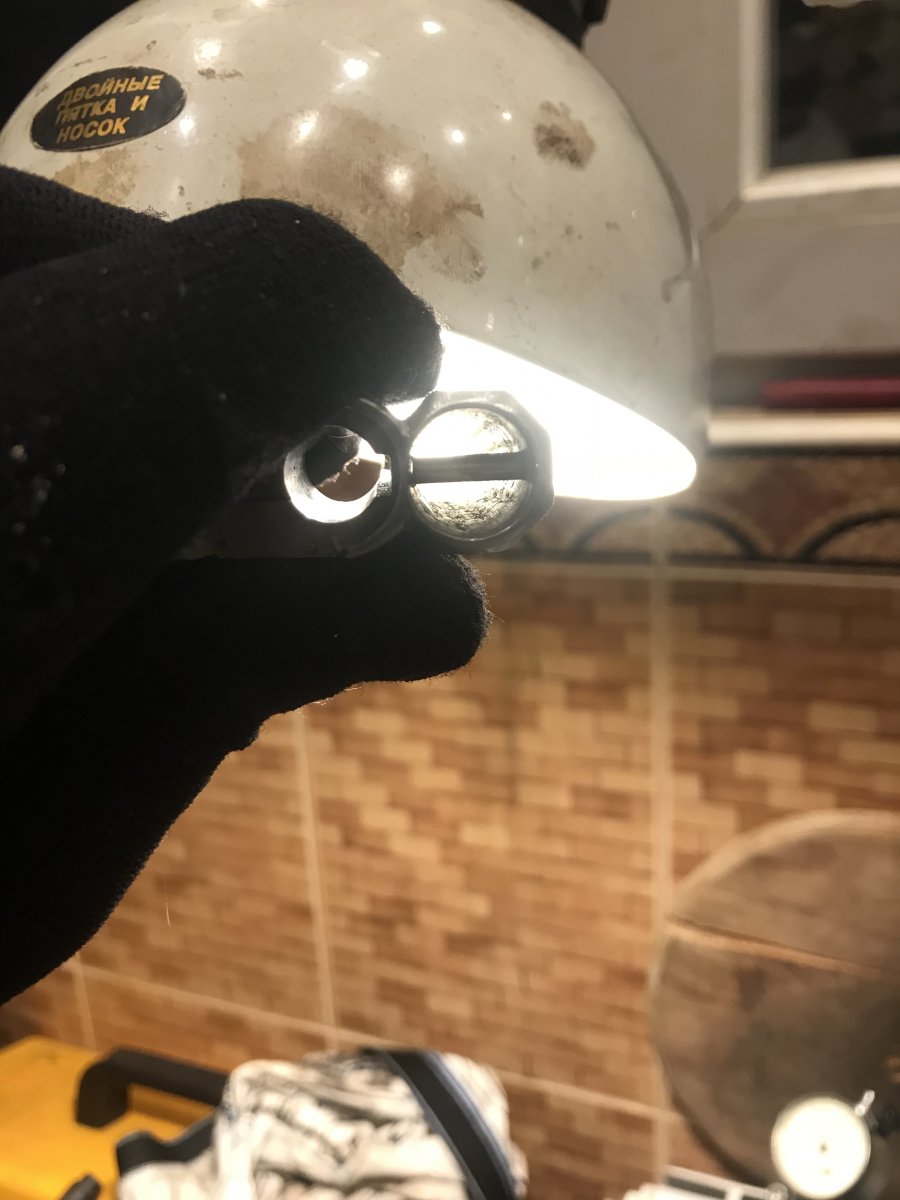

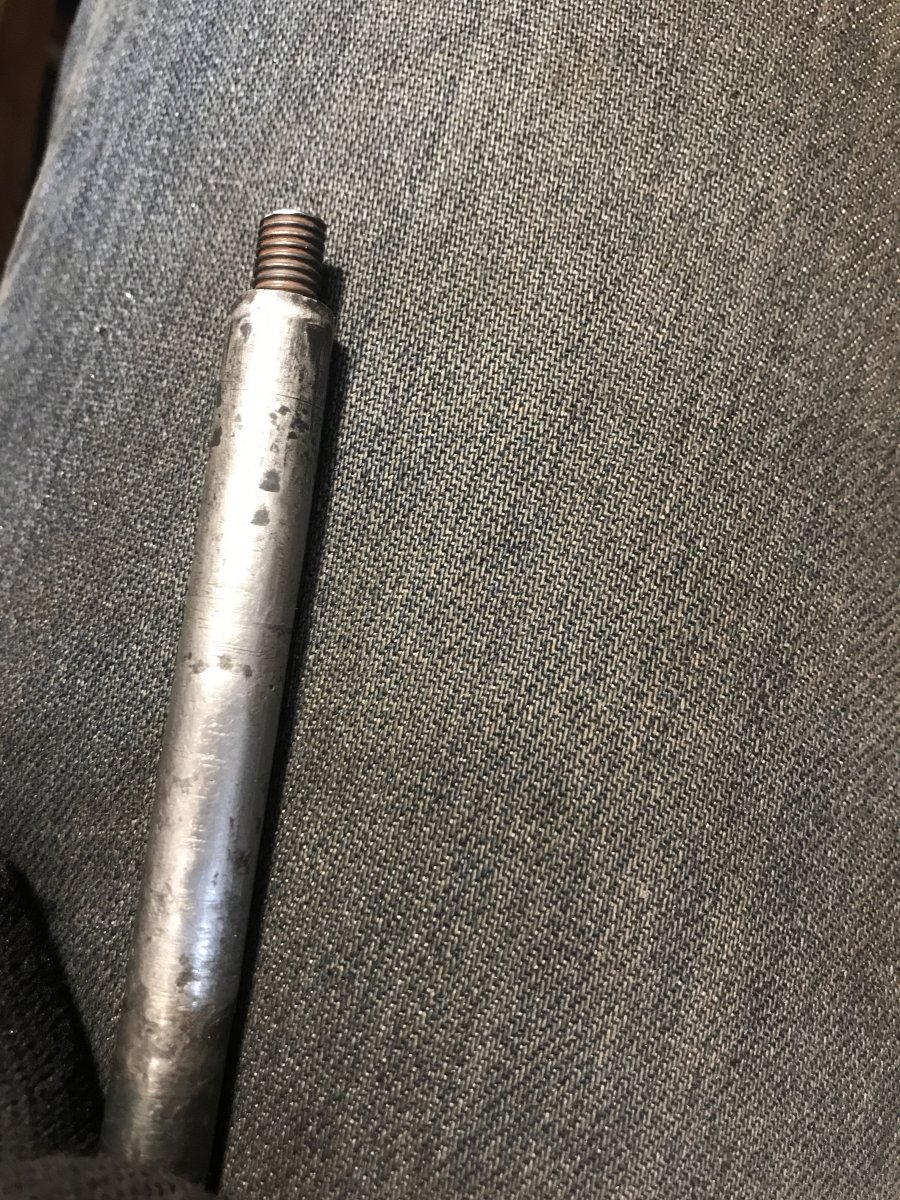

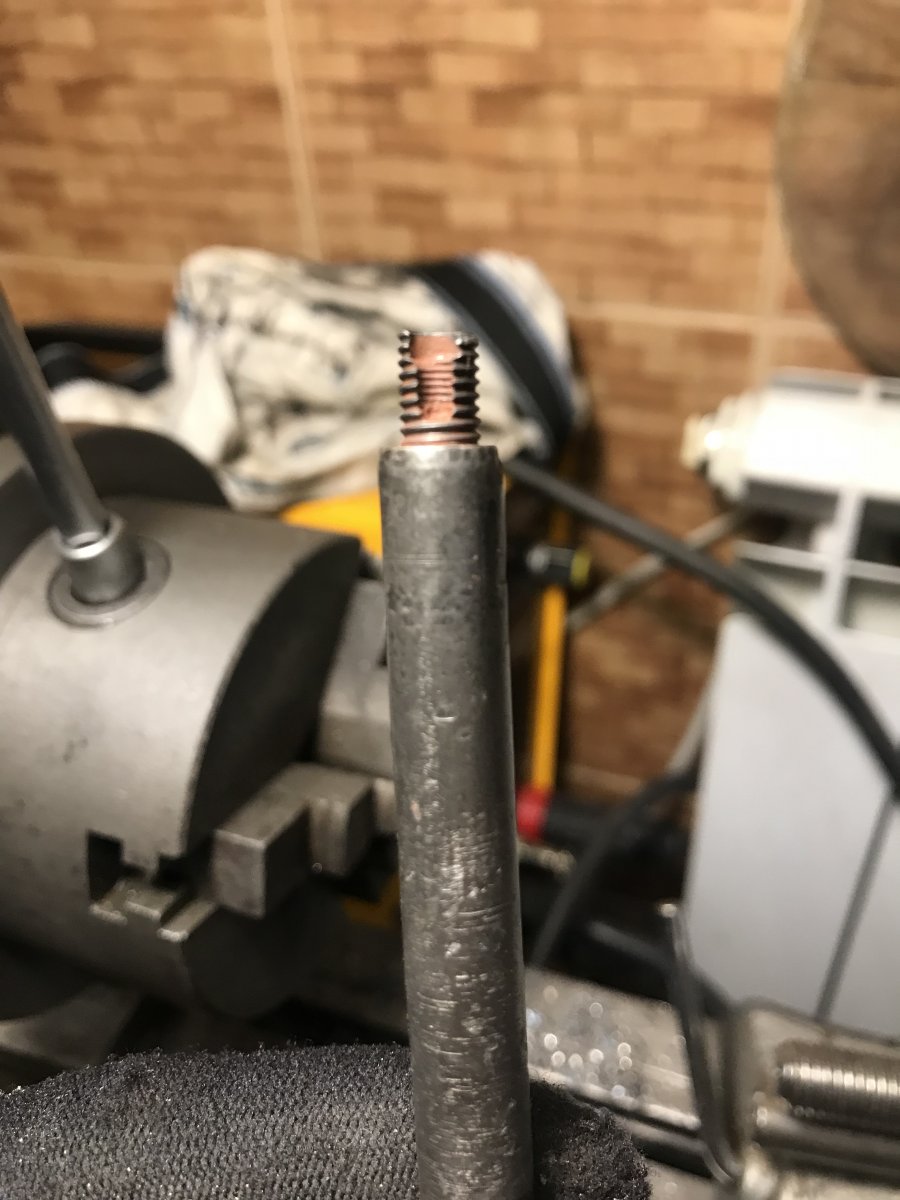

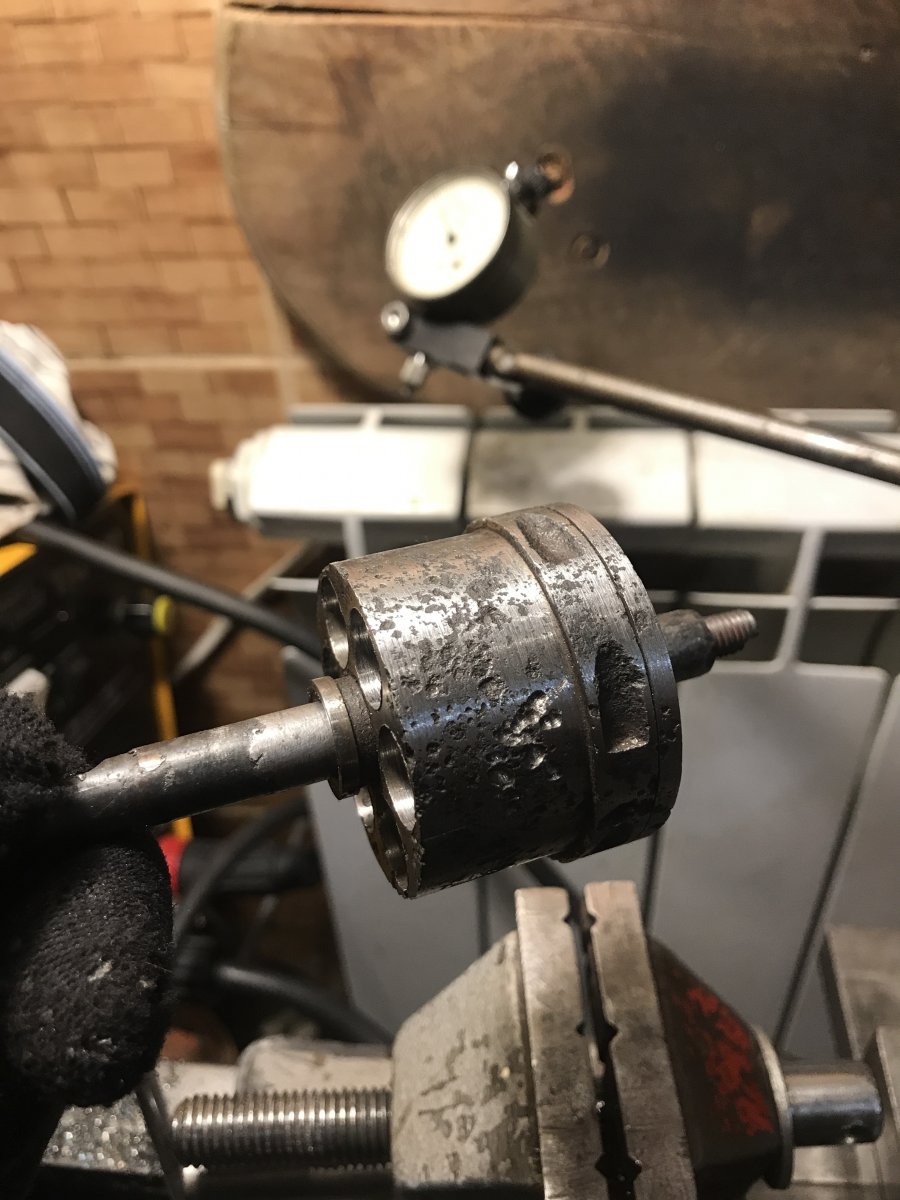

Пытаюсь восстановить главный вал. Та его часть которая была снаружи сильно пострадала. Что интересно рама в месте крепления вала на заводе просверлена криво что говорит о полукустарном способе производства ранних моделей.

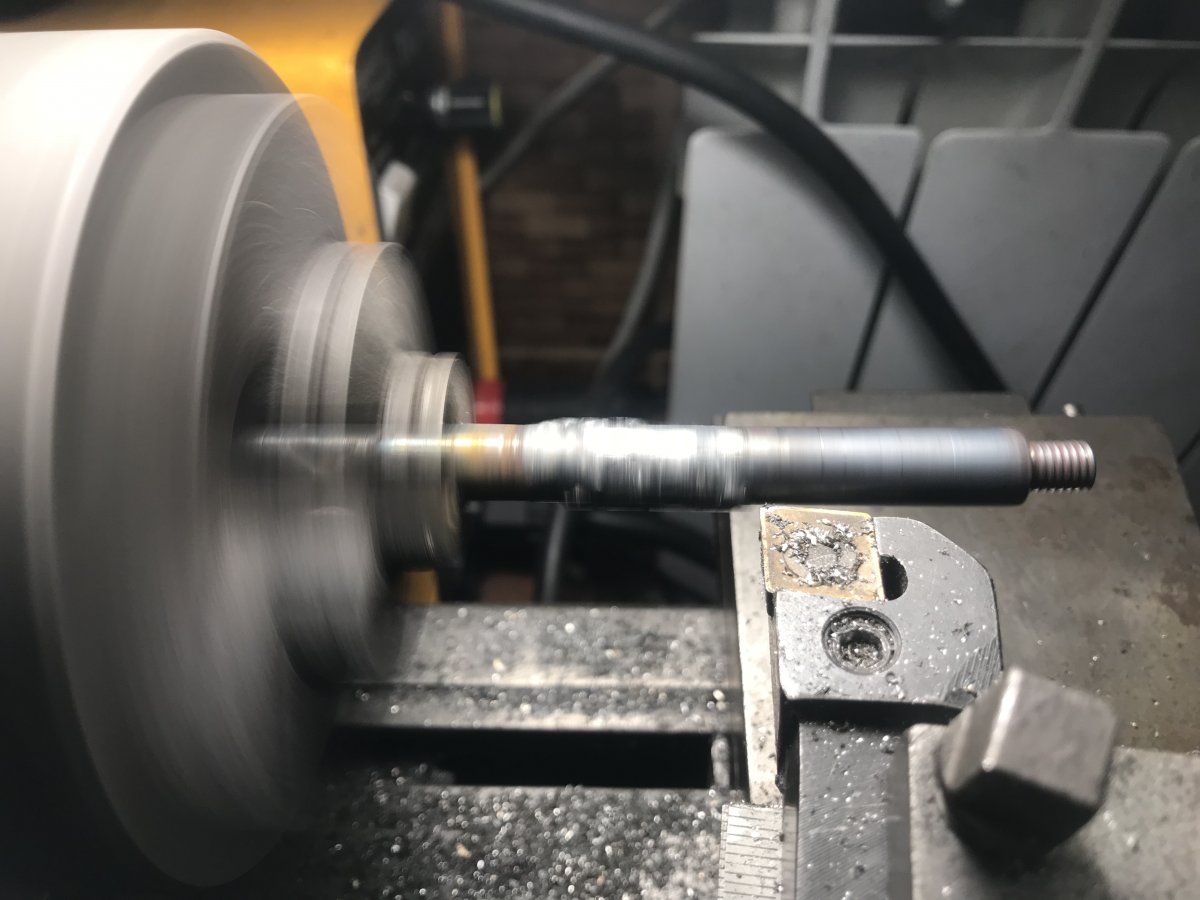

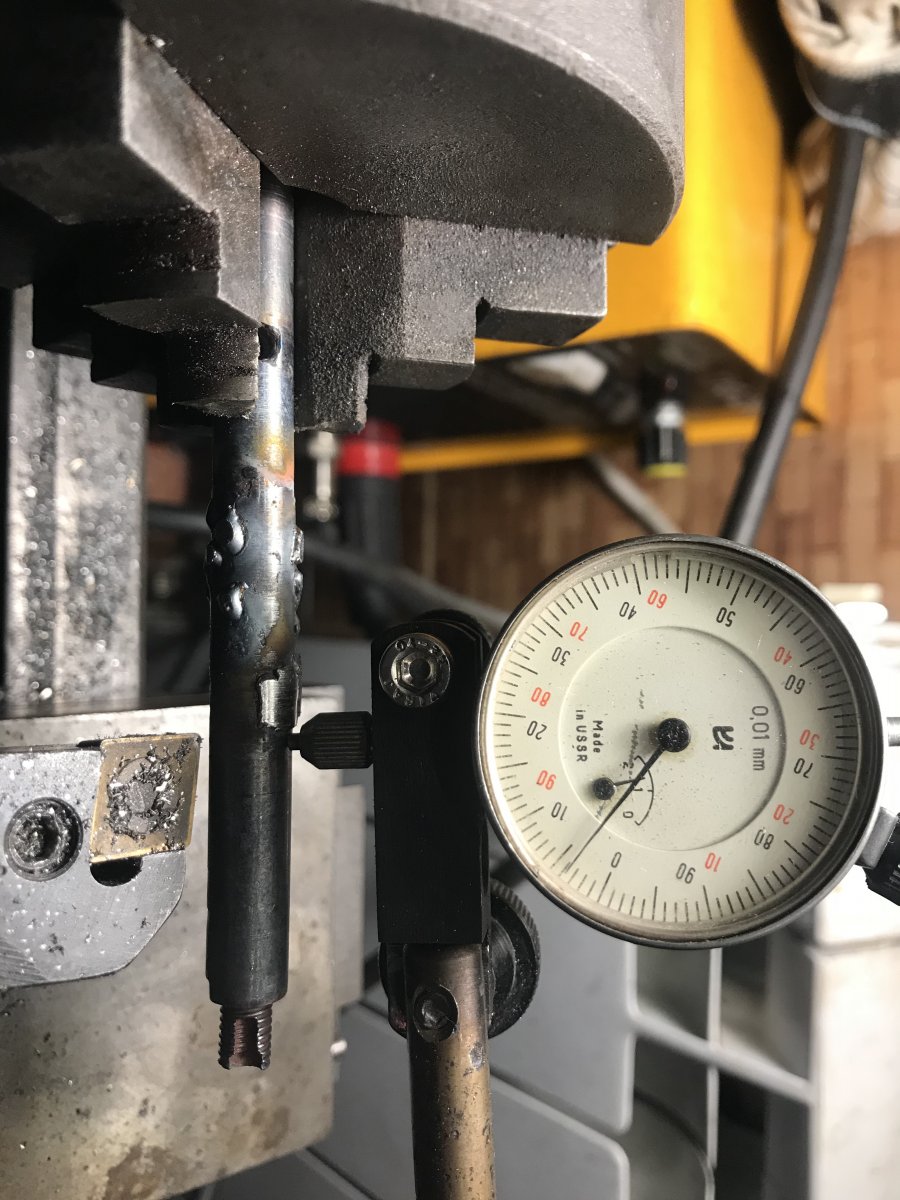

Из-за косого отверстия вал этого им тоже пришлось делать кривым чтобы соблюсти соосность. Выбрасывать рамку из-за такой мелочи никто не стал. Это вызвало гору проблем. Чтобы его наварить и правильно проточить приходится делать это по 3 см. каждый раз заново выставляя его в патроне.

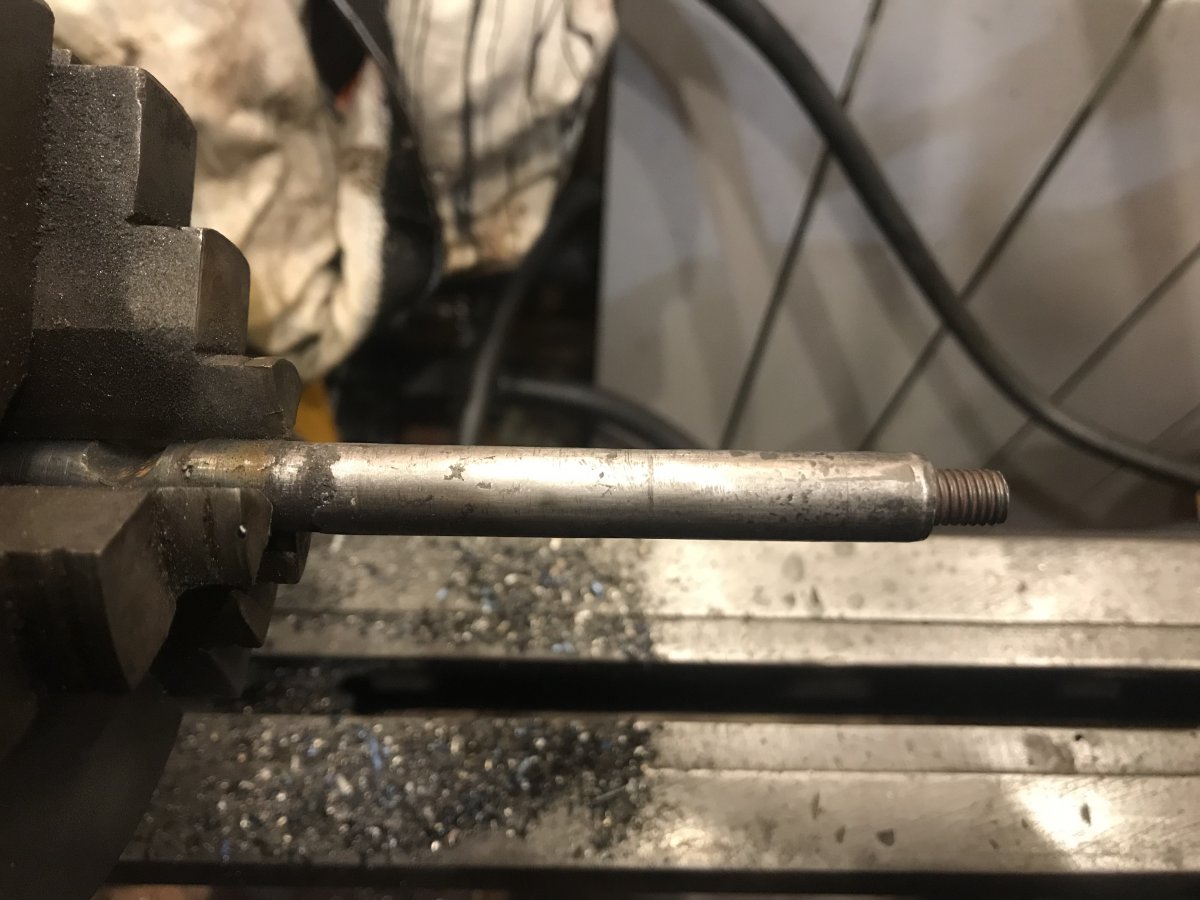

Поверхность вала пытаюсь сделать однородной с той которая не наваривалась. Точность получается где-то плюс минус 0.02мм.

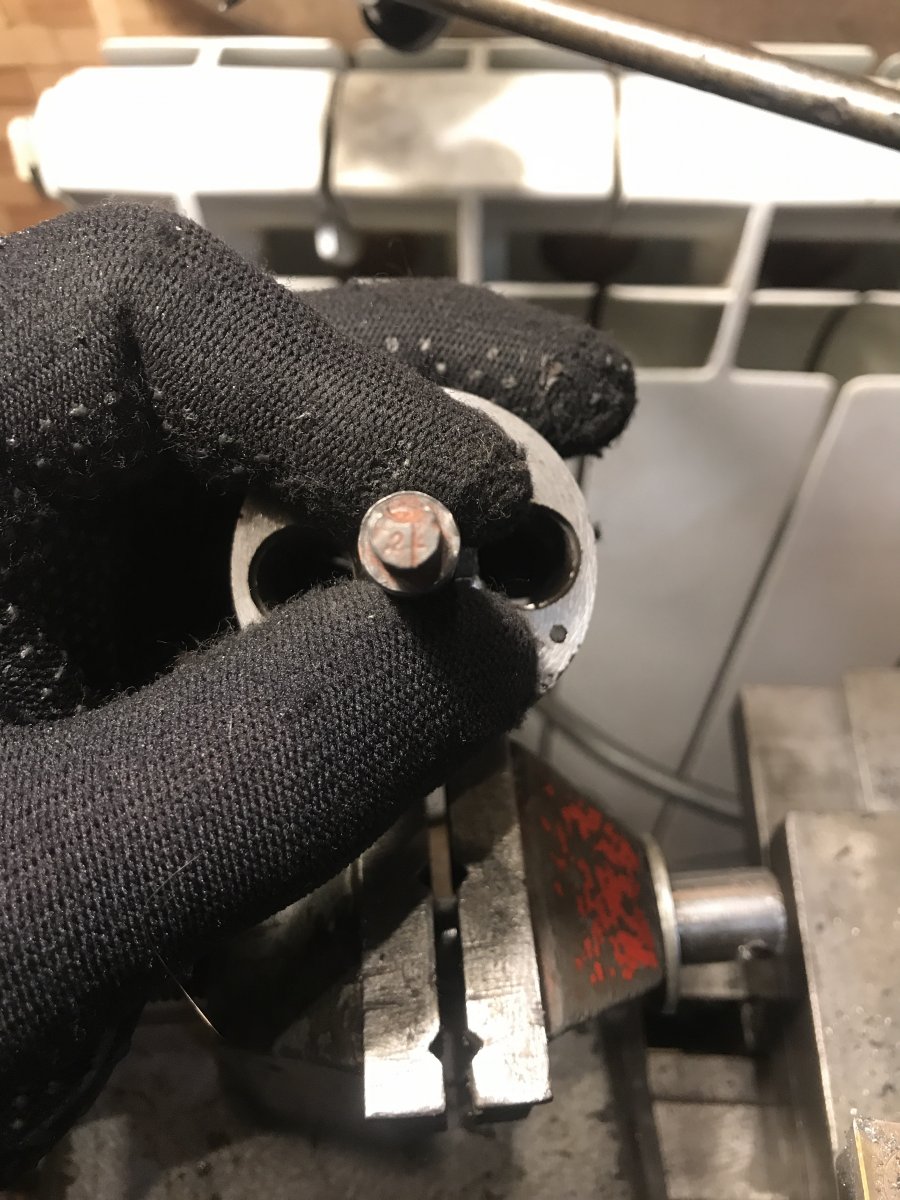

На валу имеется сборочный номер 22. Это Вам не Галан братьев Наган, ещё когда галаны принимали на вооружение Русского флота поступали жалобы что запчасти разных пистолетов не подходили друг к другу. Это и понятно судя по моему пистолю, а он модели 1870 года, как раз за год до русского заказа. Делали их по всей видимости используя в качестве самого главного инструмента напильник подгоняя все по месту.



Отлично получается.



Наверное тем,что производство ранних Галанов было полукустарное и низкопроизводительне, обьясняется их малый выпуск? Вообще чтобы поставить новую ось барабана можно было заварить отверстие в рамке и рядом сделать более точное. Но аутентичность, дух той эпохи ручной сборки при этом уйдет.Спасибо за подробный процесс реставрации в картинках,приятно посмотреть на правильные приемы работы.



Я думаю что такие косяки связаны с тем что модель переходная, выпускалась с 1870 по 1872 годы. Их количество врядли превысило 2000 шт. В эти годы встречаются два подвида с разными винтами-стопорами главного вала. Станки для серийного производства появились только после русского заказа, когда отправили первые 500 шт. Но модель была уже другая 1872года. Она отличалась защелкой спусковой скобы и изгибом рукояти. Модернизация была сделана по просьбе русских заказчиков чтобы увеличить надёжность и исключить непроизвольное открытие скобы. До этого из-за отсутствия больших заказов использование серьёзных станков было не рентабельно. Ну наверное как-то так.



Шикарная вещь. Вы пожалуйста и ход сварочных работ скидуйте. С ув.

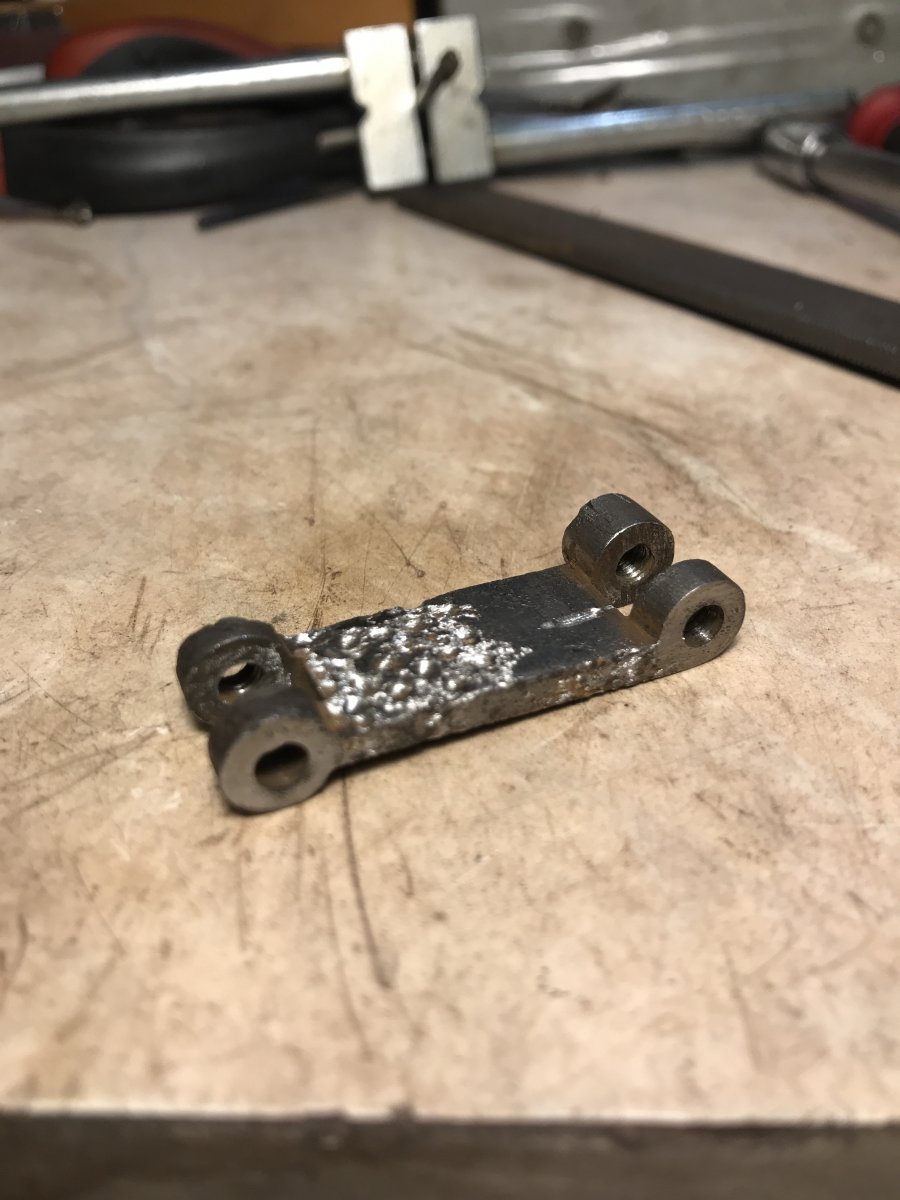

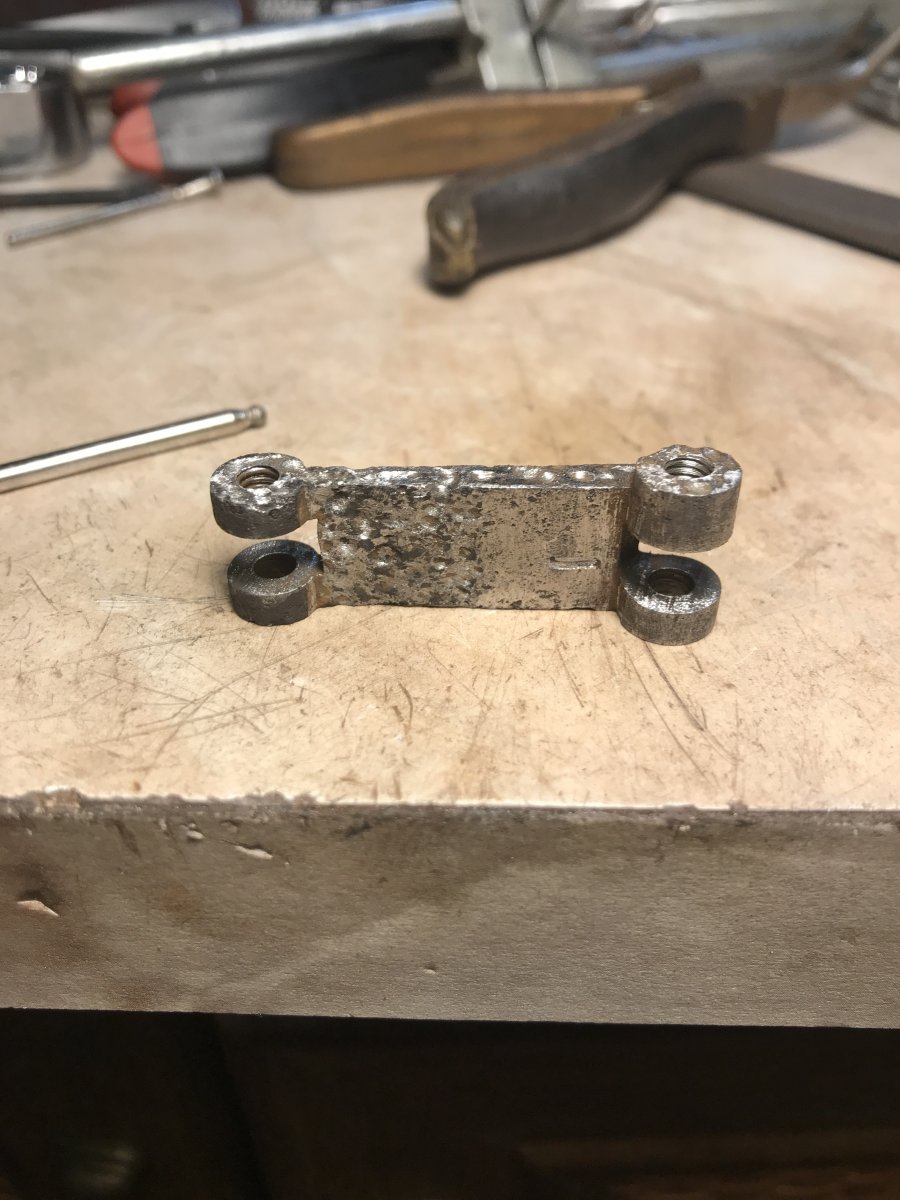

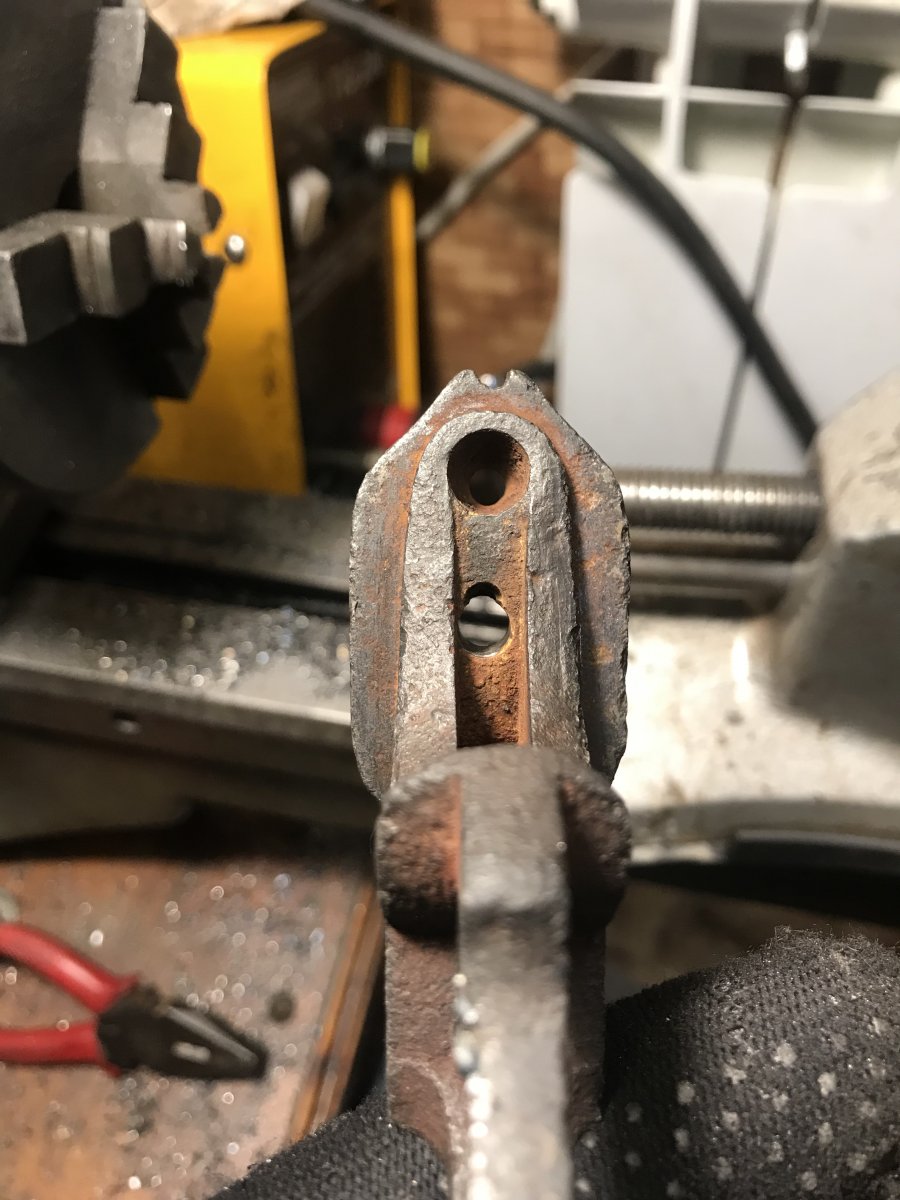

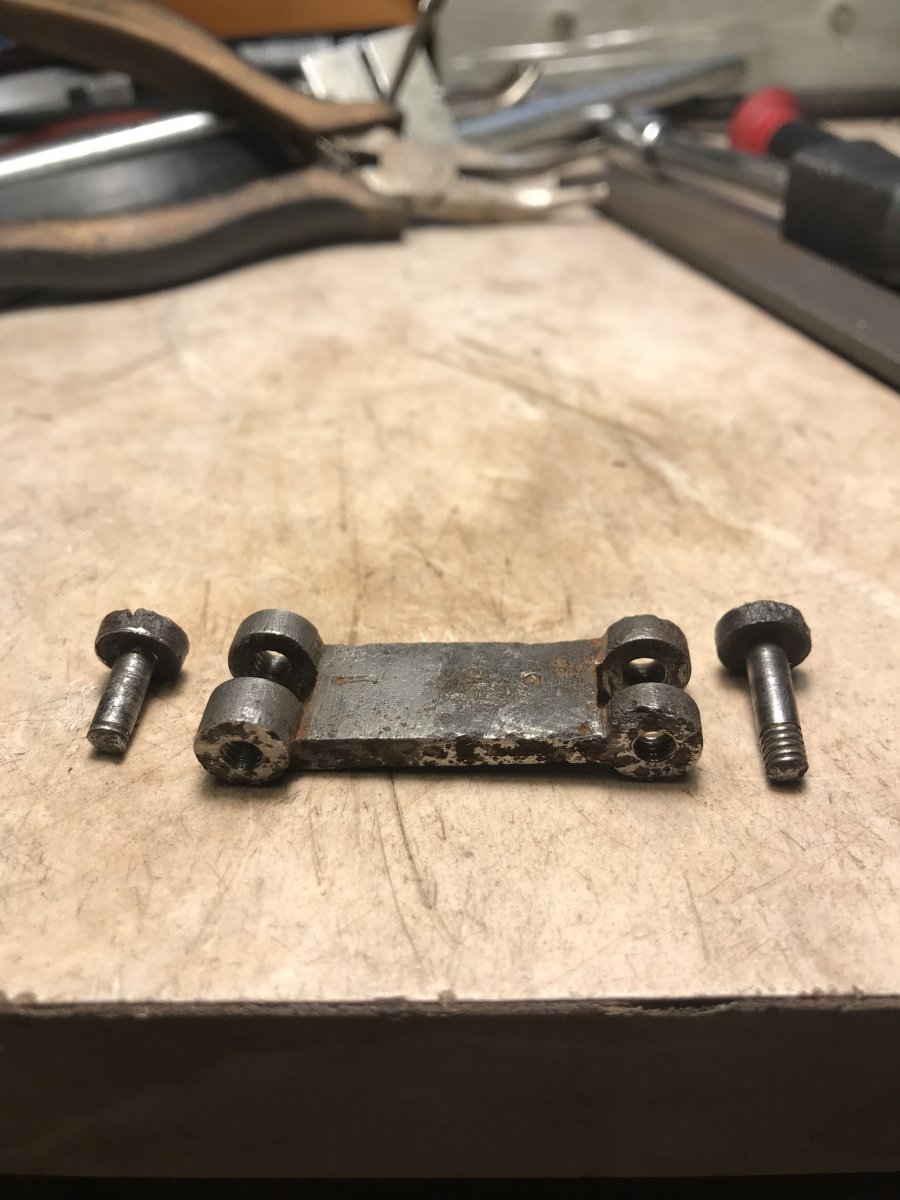

Приступил к восстановлению тяги ствола. Удалены сверлением остатки сломанного болта. Резьба близкая по шагу к нашей м4, разнится лиш толщина, у них где-то 3,55 мм. Резьбу удалось сохранить старую. На фото тяга перед подготовкой к сварке.

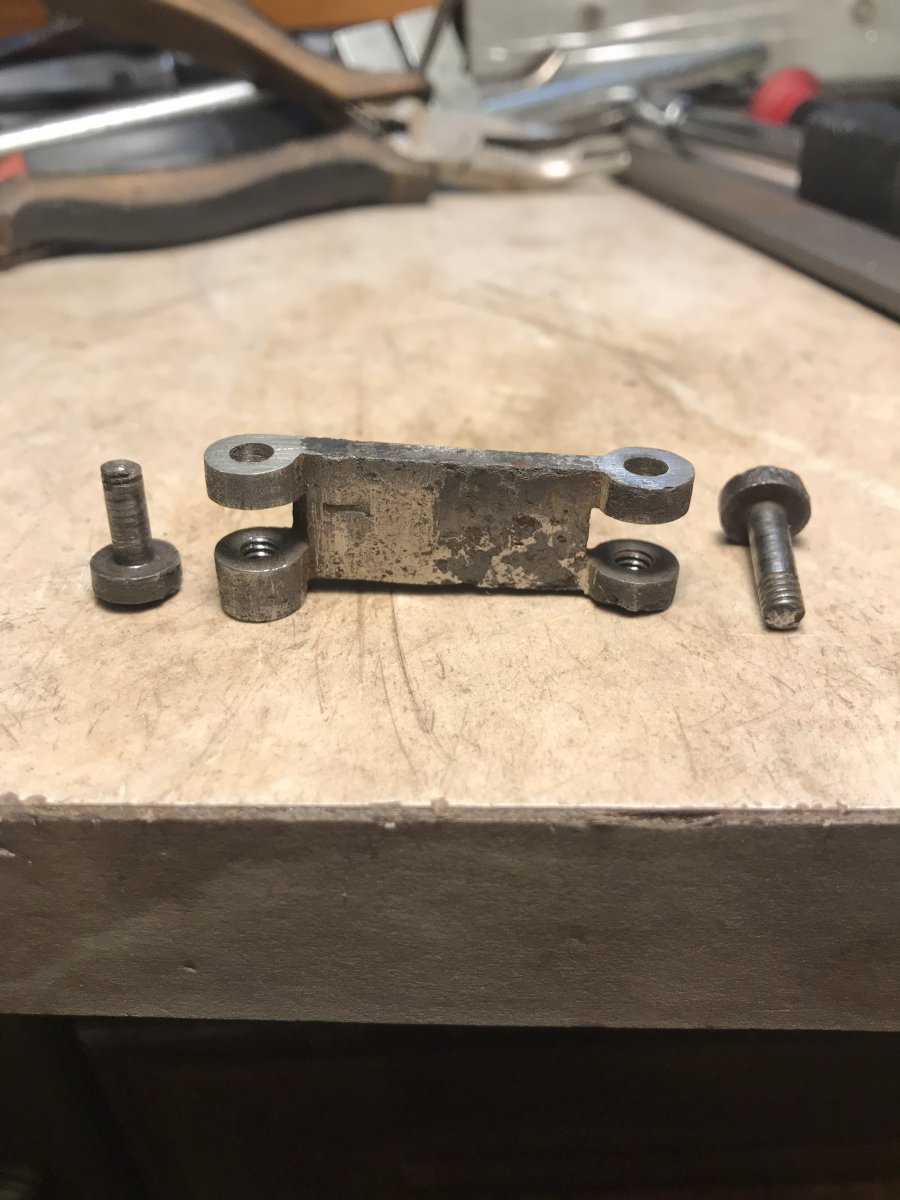

Вот внешней вид тяги после удаления корозии.

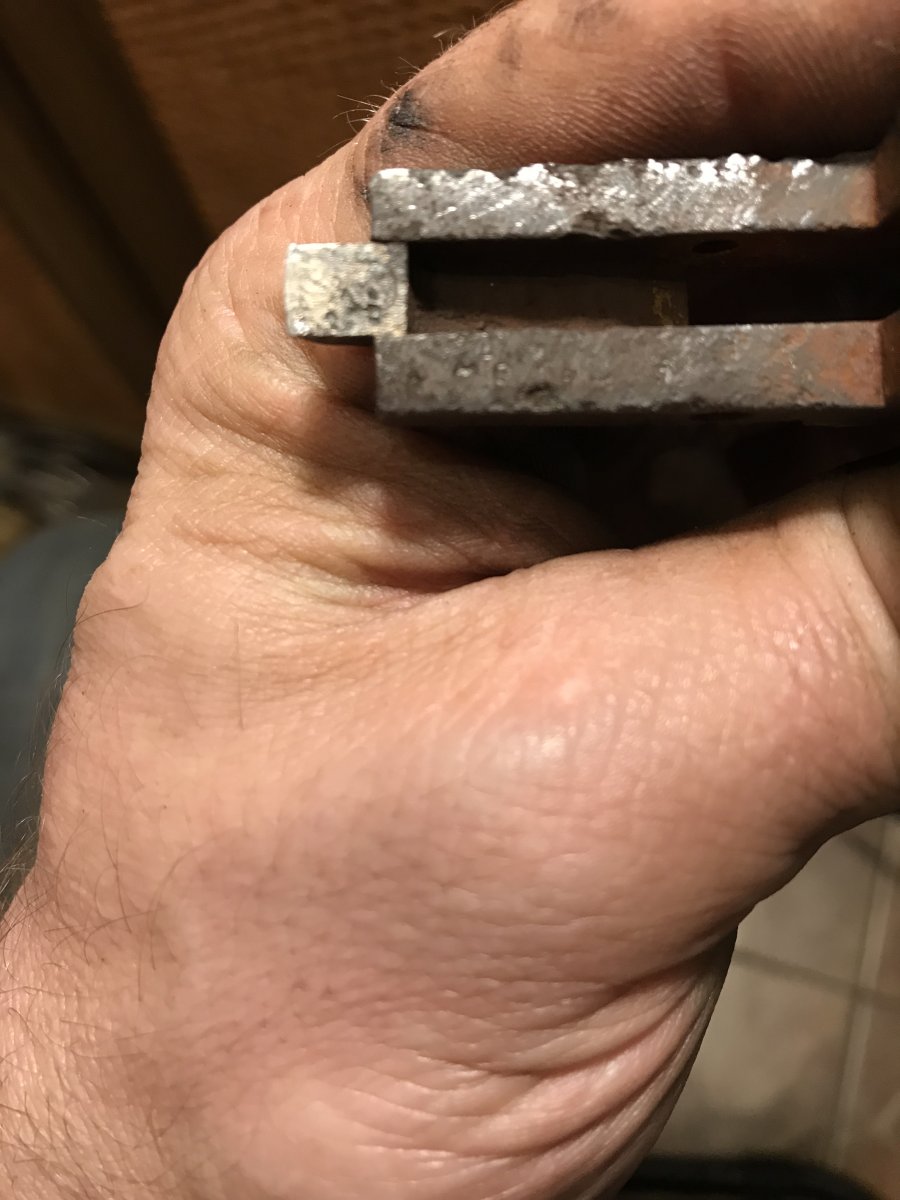

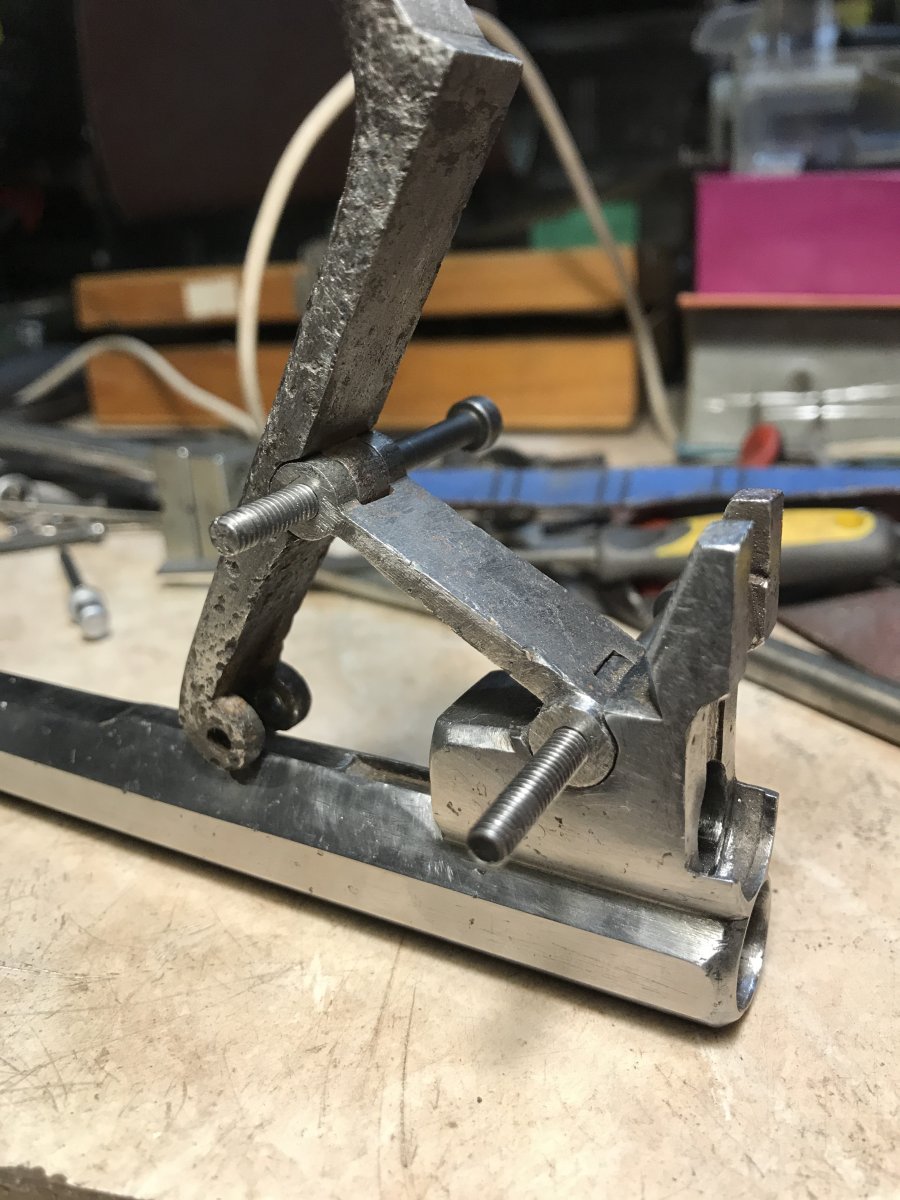

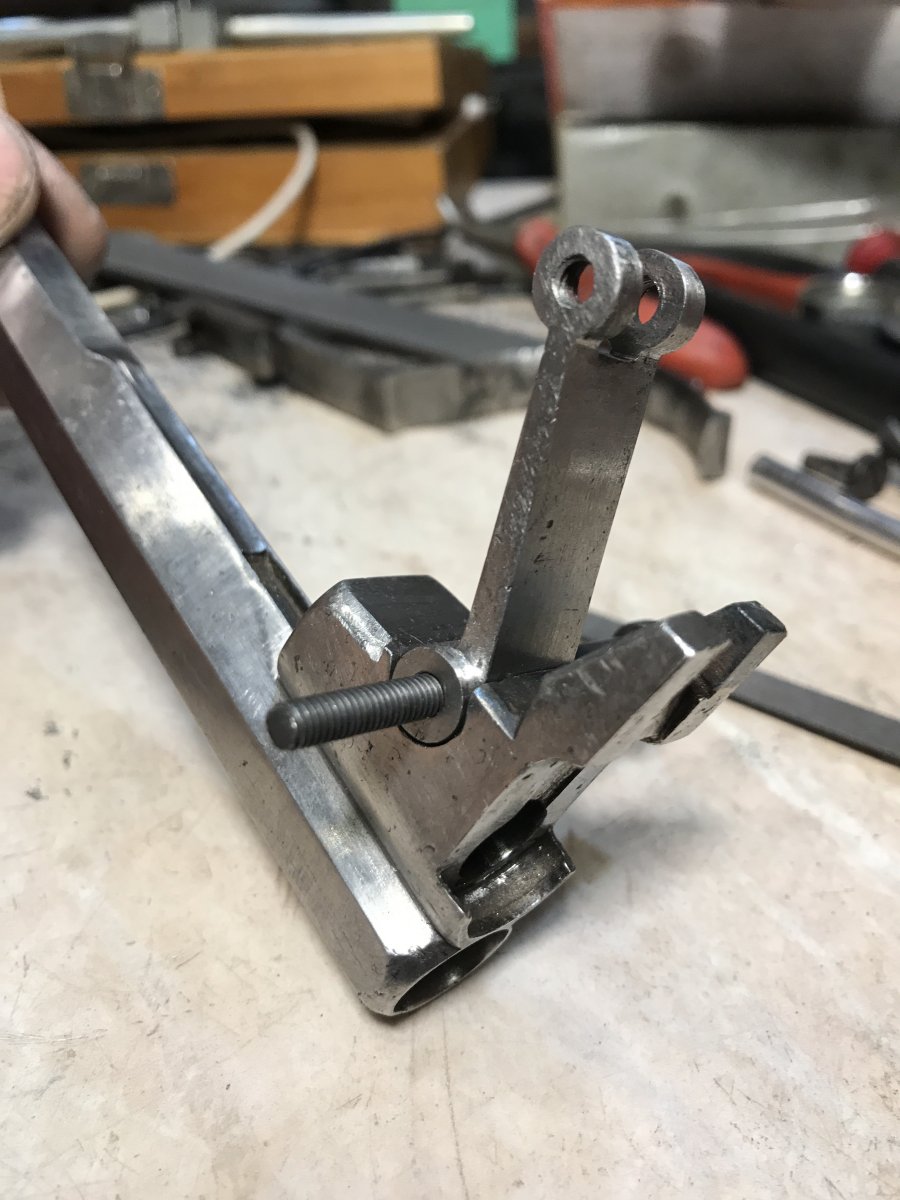

После навалки по граням примыкающих деталей выводятся грани и зазоры.

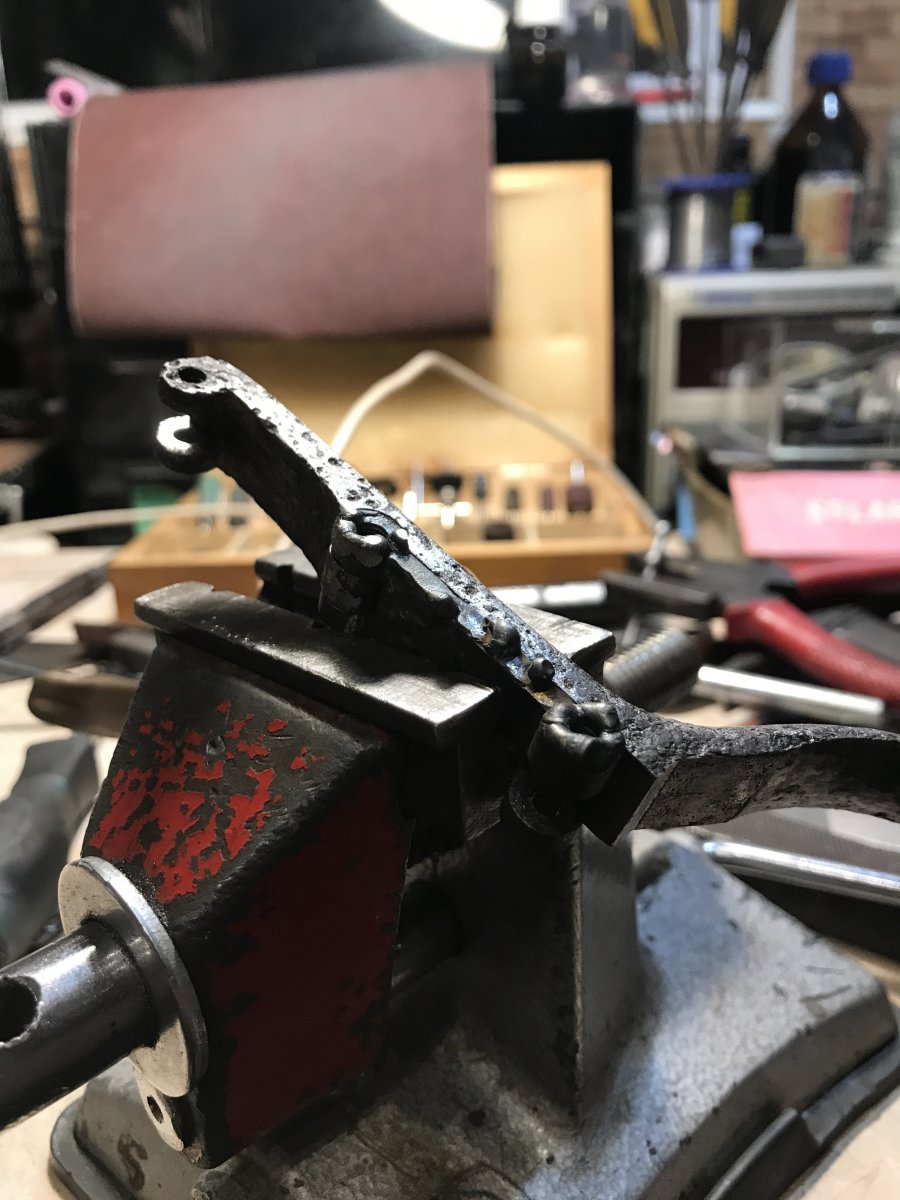

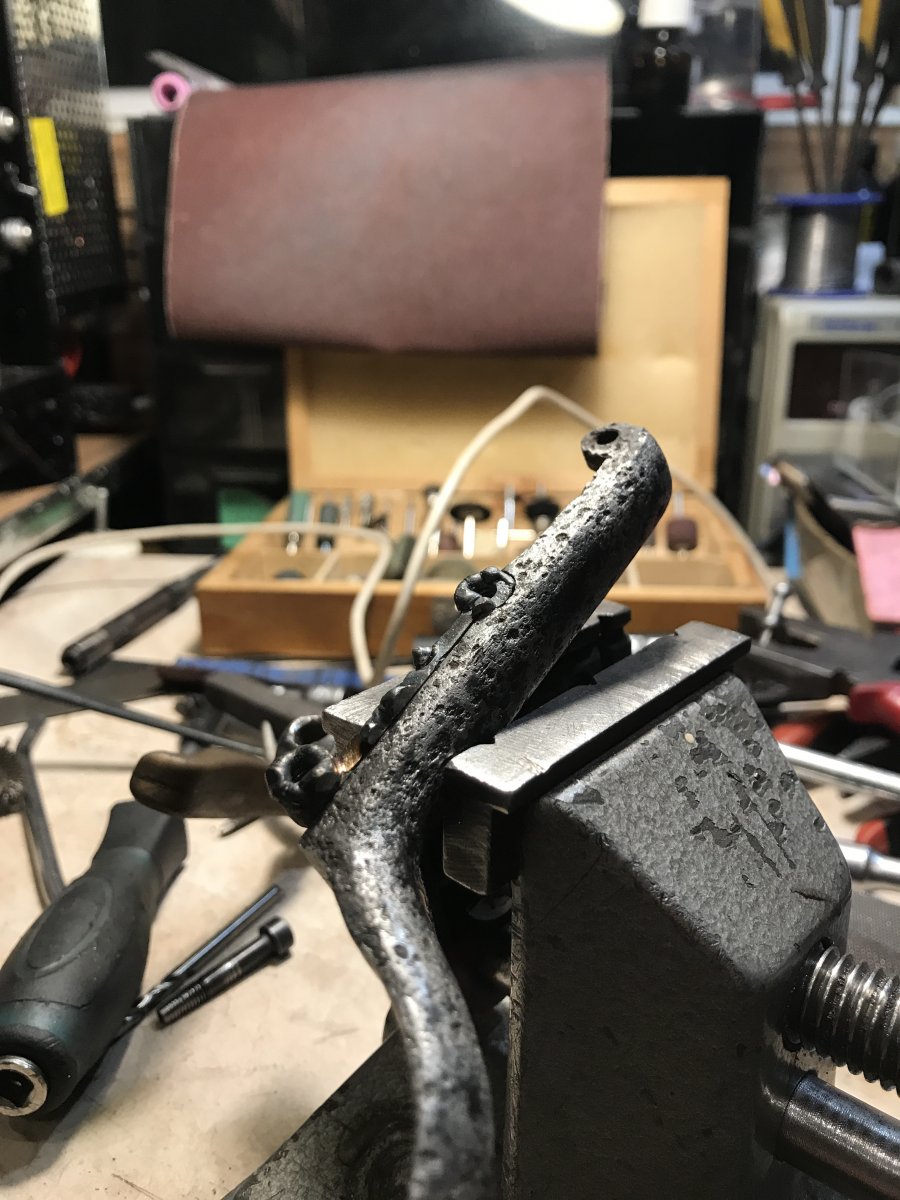

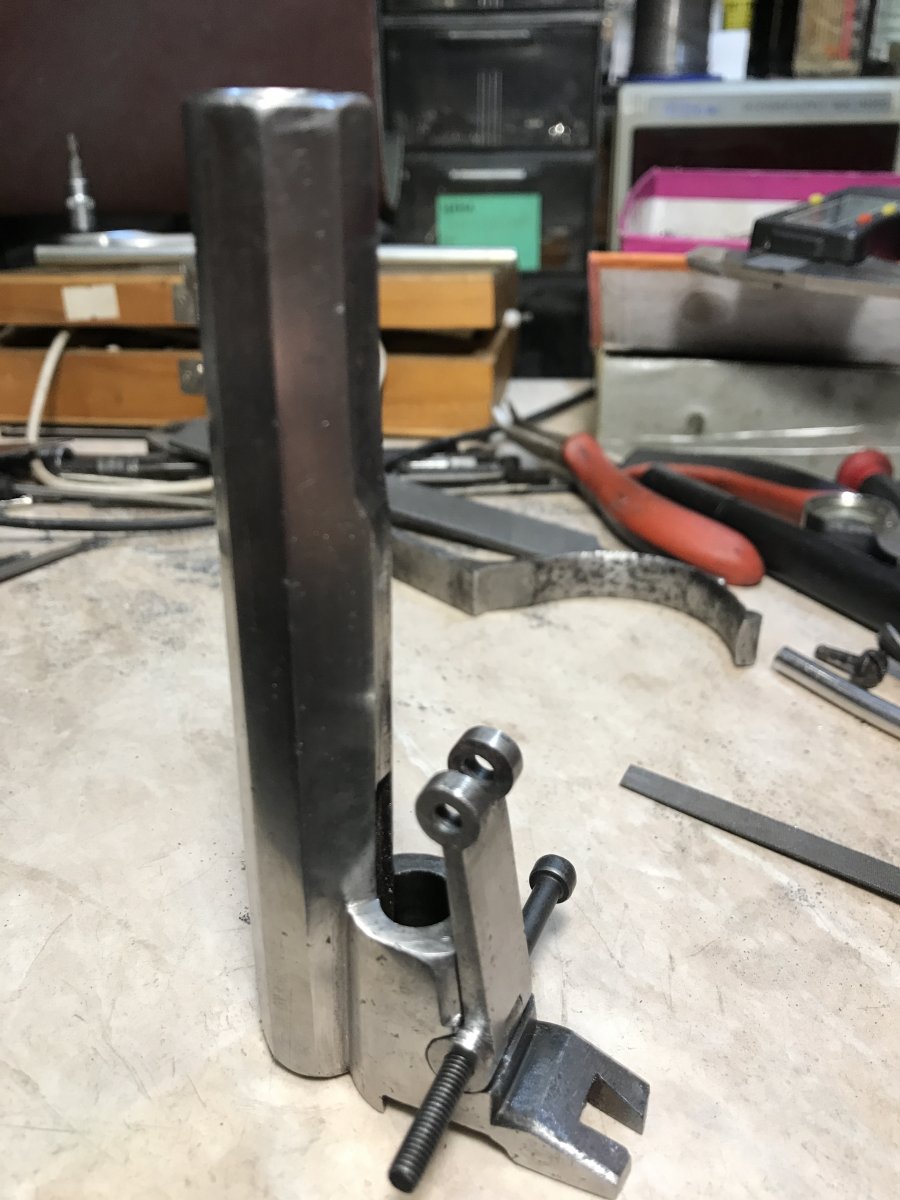

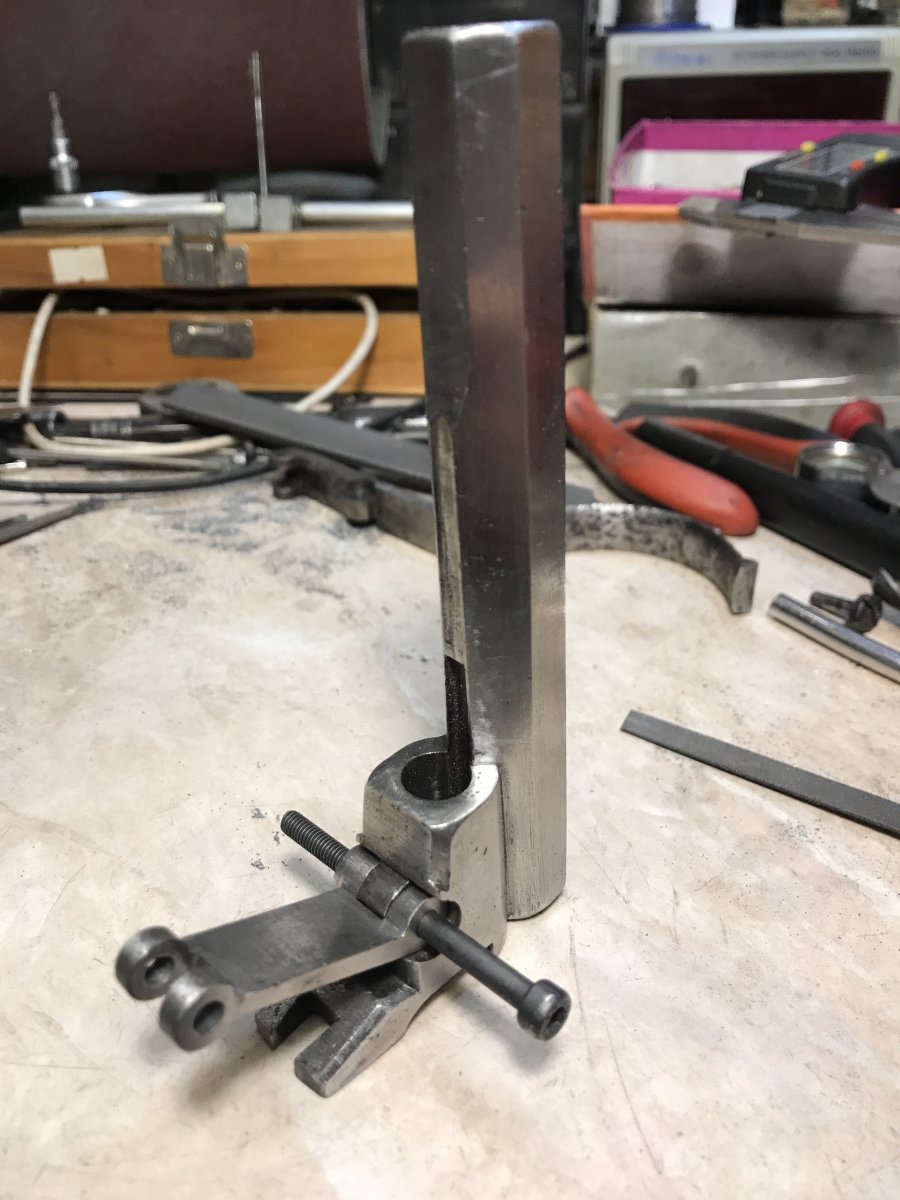

После промежуточной обработки. Следующий этап заварка мелких раковин на рычаге и придание ему окончательной формы, выведение граней. Также полностью убираются люфты в шарнирах. Что особо обидно сборочные клейма на спусковой скобе и шарнире стояли именно в местах наибольшей корозии. Их прейдется востонавливать по фото из интернета. Ударные клейма с нужной формой цыфр уже заказаны.



Очень приятно наблюдать за Вашей работой. Удачи и терпения Вам. Ждем следующих отчетов. С ув.

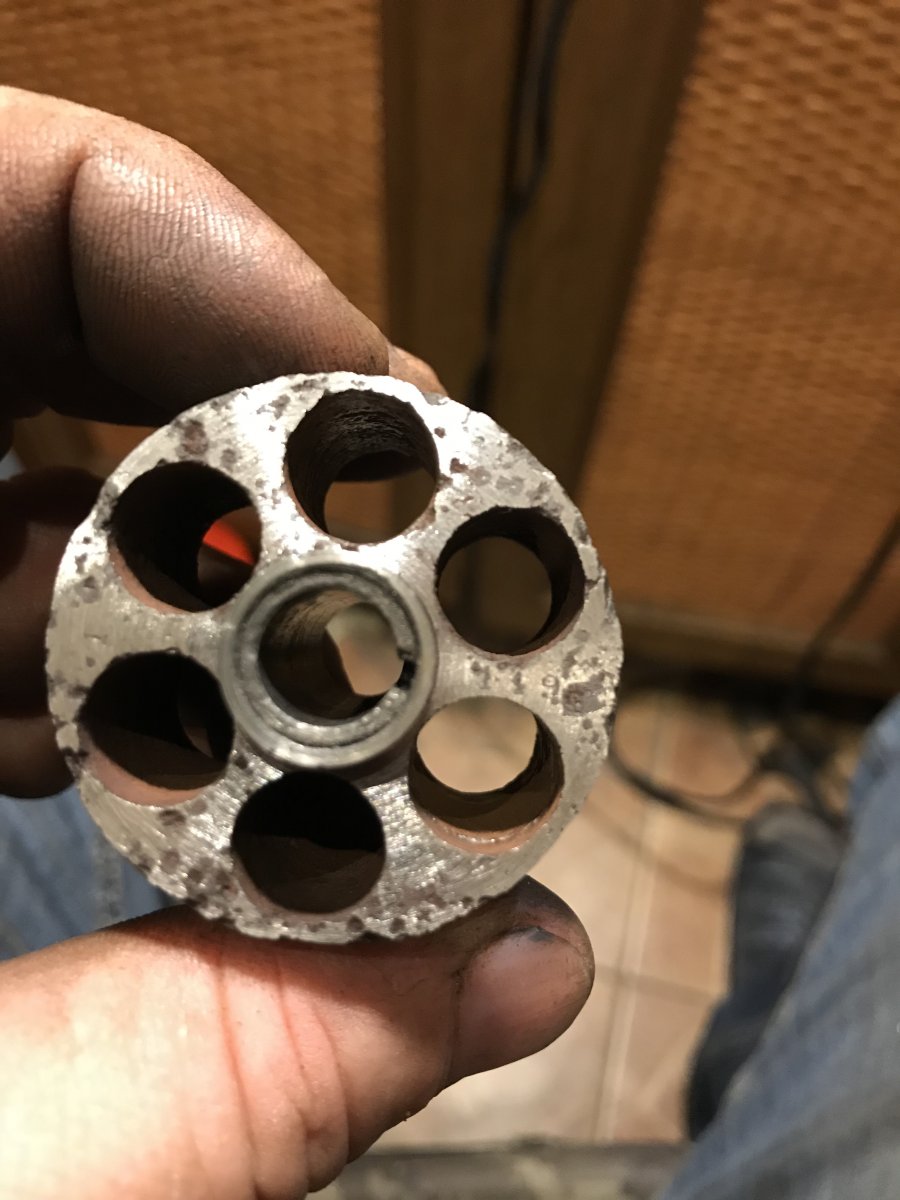

Вечер добрый всем кто следит за моей работой. Сегодня закончена тяга ствола. Окончательная шлифовка и подгонка всех частей будет произведена после полной сборки всего предмета. Забыл рассказать: когда я получил пистоль в нем стояли 6 полусгнивших патронов. Продавец думал что это родные перин. Я был уверен что благодаря этому каморы барабана будут в идеале. На самом деле оказалось что в нем стояли обмотанные бумагой 9x19 люгер. Из-за бумаги сейчас каморы имеют плачевный вид. На донце одной из гильз стоял год 1942. Предмет найден в лесу в Украине, как он сюда попал и кто им игрался загадка. Я предполагаю что его привезли сюда как трофей после войны, врядли военная версия Галана использовалась кем-то здесь. Когда поняли что стрелять люгером из него не получается, а родного боеприпаса не найти, его просто выбросили в лесу от греха подальше. Если бы он сделал хоть один выстрел люгером мне сейчас восстанавливать былобы нечего. Вот такое эхо войны.



Обычно это детские\подростковые послевоенные забавы.Дети подбирали все, что могли найти, и тыкали в каморы и патронники что придется, немало слышал воспоминаний уцелевших участников тех событий на эту тему.Мне попадалась рамка нагана, крашеного двумя слоями краски черного и зеленого цвета, игрушка минимум двух поколений.В каморе был застрявший патрон с разбитым в хлам капсюлем,слава богу что он не стрельнул тогда. Думаю у многих есть подобные истории,пересказанные отцом или дедом.

Описание супер, про совместную сварку для выведения граней спасибо.Взял на заметку.Ударные клейма с "правильными" цифрами-это круто!Очень хорошо что раритет попал в правильные руки.
