Ремонт, чистка, юстировка, частичная реставрация оптических приборов.

Специалистам-реставраторам и оценщикам, использующих в своей работе бинокулярные стерео-микроскопы, окажу техническую помощь в виде: настройки, чистки, ремонта их микроскопов.

Обслуживаются микроскопы:
МБС-1; МБС-2; МБС-3; МБС-9; МБС-10; МБС-12 Zoom, МБС-14 Zoom; ОГМЭ-П,ОГМЭ-П2,ОГМЭ-П3; MC-1; MC-2 Zoom; MC-3 Zoom Led; MC-4 Zoom Led ; БМ-51; БМ-51-2; БМ-56; Tehnival 2; Citoval 2; Baush & Lomb SZ3;4;6;7; Bresser; Celestron; Fisherbrend; Kern; Mahr; Mitutoyo ; Nikon SMZ-1;2b;10;445;460;645;660; Olympus SZ-III;11;30;40;60; SZH10; Paralux ; Reichart; Revue; Sigeta; Leica SZ3;4;5;7; Wild ; Unitron и другие.

Также,произвожу ремонт, чистку, юстировку, герметизацию: биноклей, оптических прицелов( для пневматики), монокуляров, оптических труб разных производителей, ремонт и юстировку телескопов-рефлекторов /сферическое;параболическое главное зеркало/, телескопов - рефракторов различных производителей.

Провожу ремонт и частичную реставрацию раритетных: биноклей,оптических прицелов, зрительных труб /кроме из "копа"/.
Очистку оптики от плесени,помутнения и иных загрязнений. Замену окулярной смазки и уплотнительной замазки, устранение вмятин и деформаций корпуса после ударов и падения. После реставрационных работ производится обязательная юстировка оптики.

НЕ ОБСЛУЖИВАЮ:
1.Оптические приборы военного назначения
(кроме военных биноклей);
2.Оптику, помутневшую после попадания внутрь воды;
3.Оптику, найденную в земле.


Основные вопросы по предмету ремонта,прошу - в тему.
Дополнительные вопросы/сроки, оплата и пр./ - в ЛС.

пример, одной из работ:

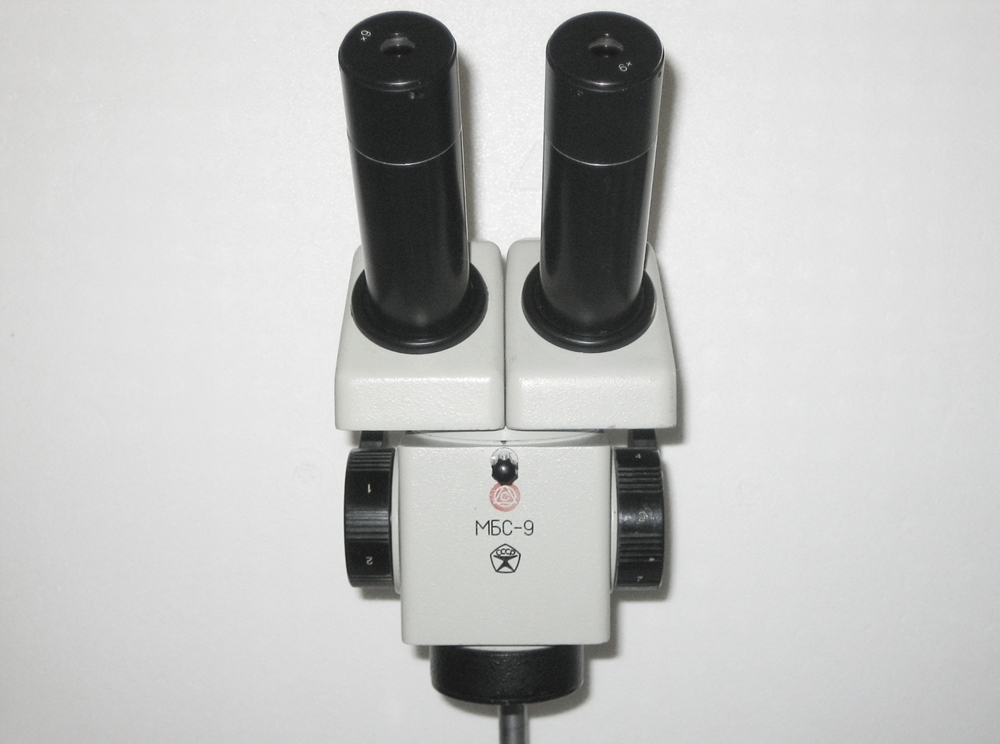

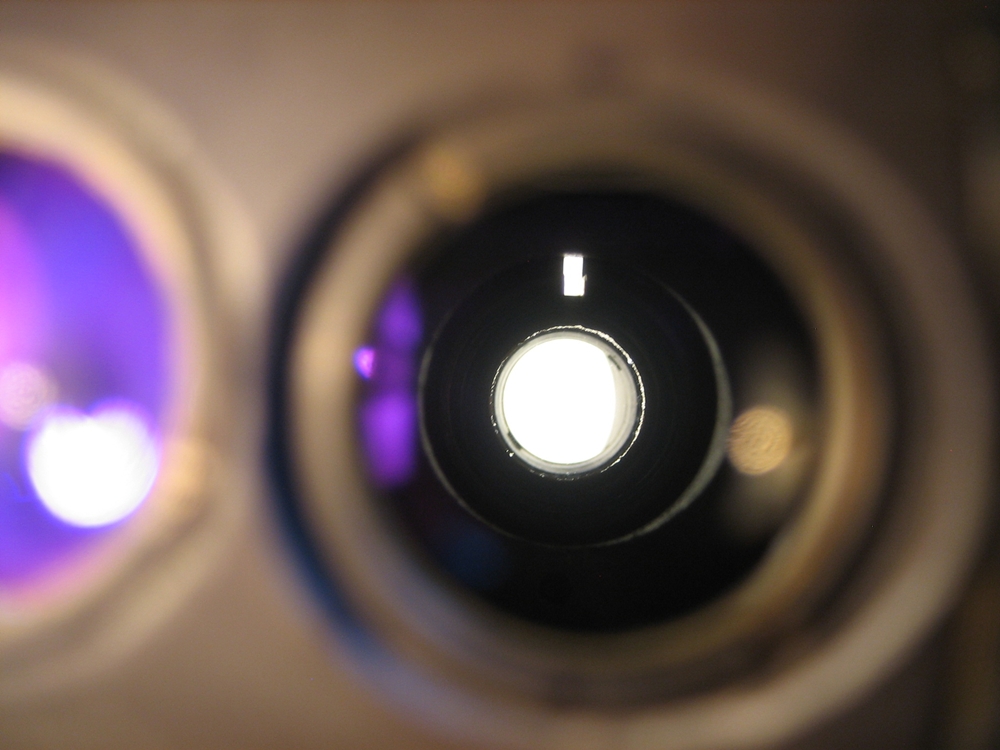

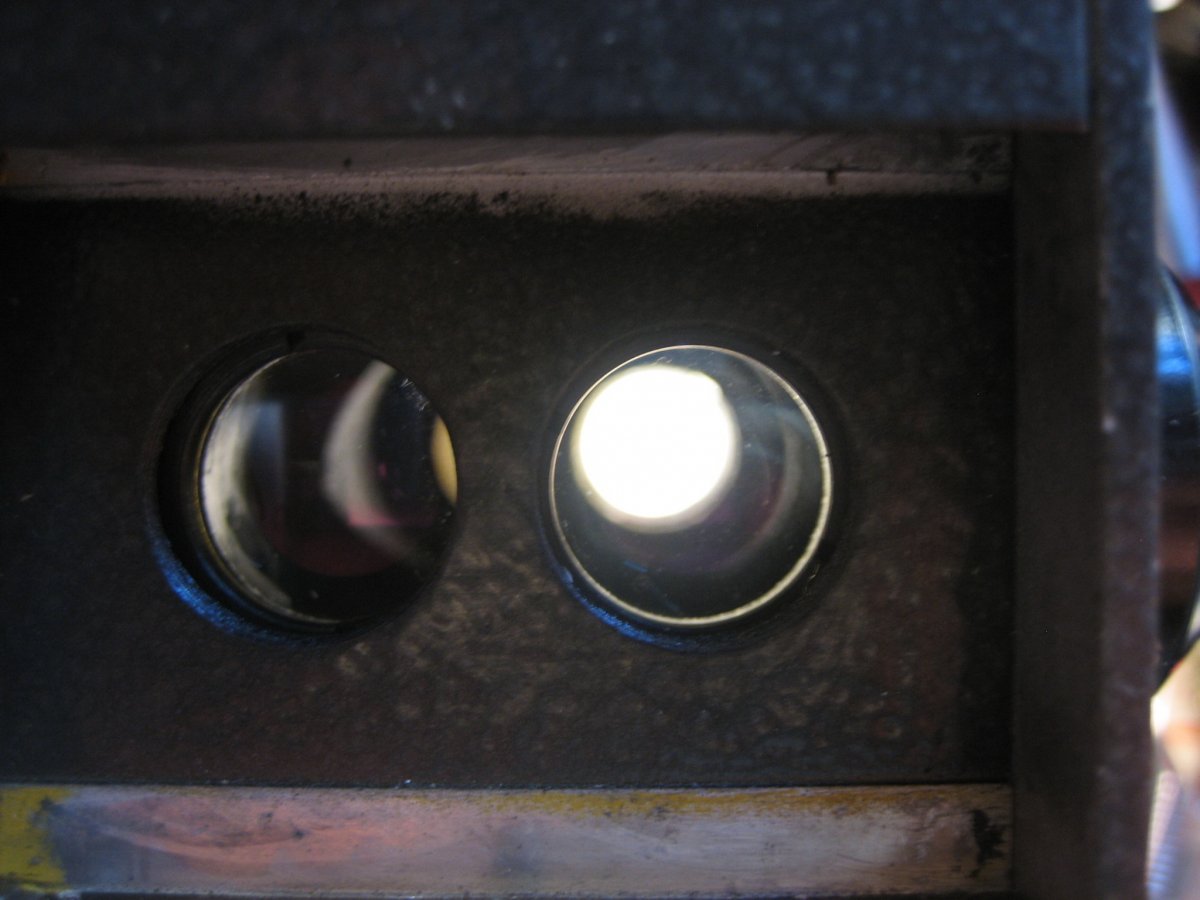

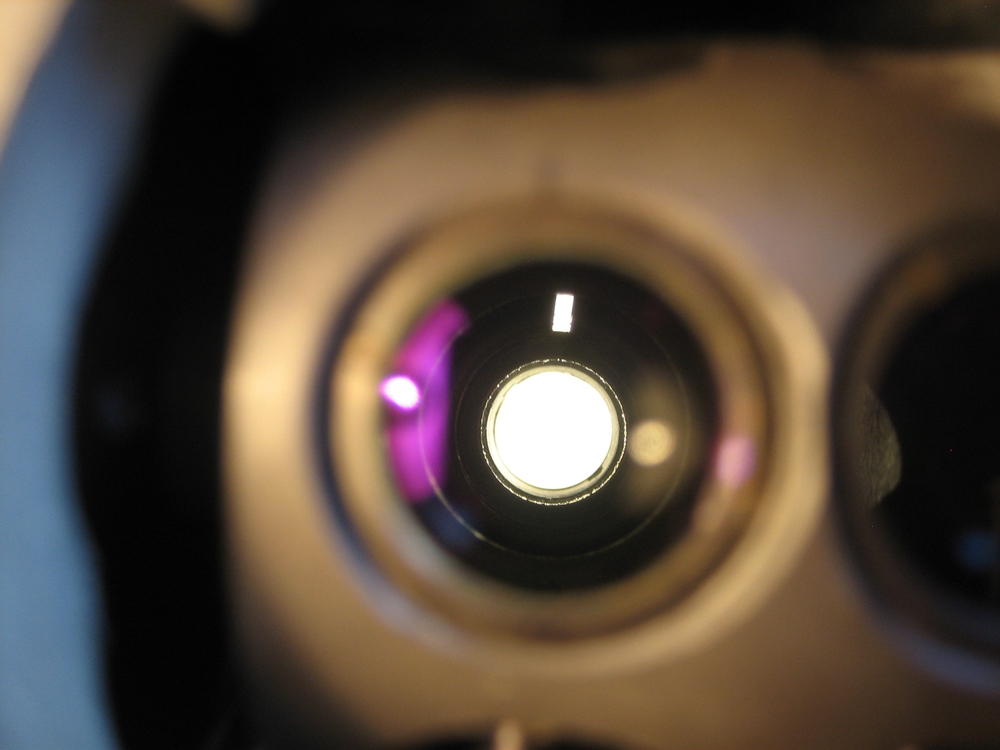

Поступил микроскоп МБС-9 с сильно загрязненной внутренней оптикой и нарушенной юстировкой/двоение и конвергенция,превышающая допустимую/.

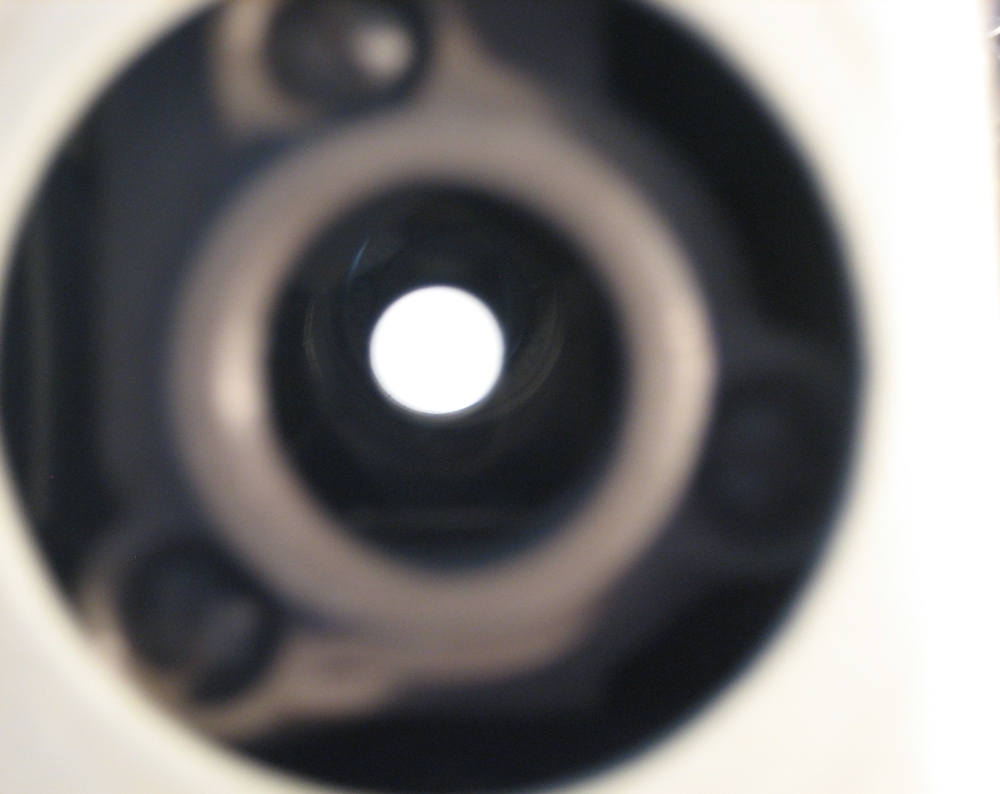

До:

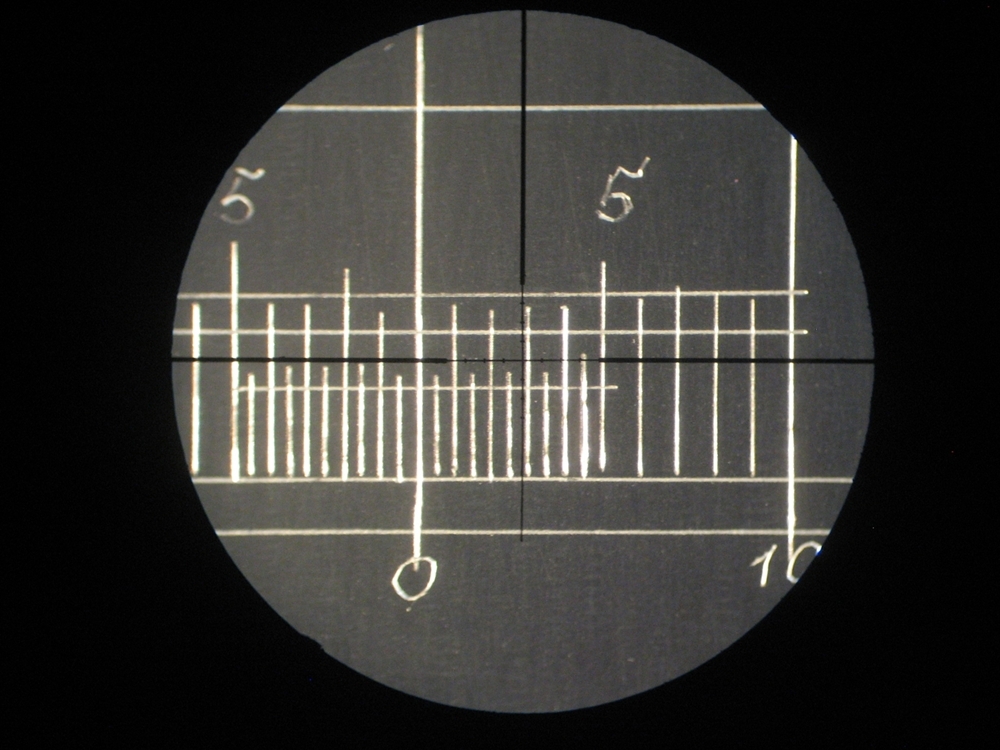

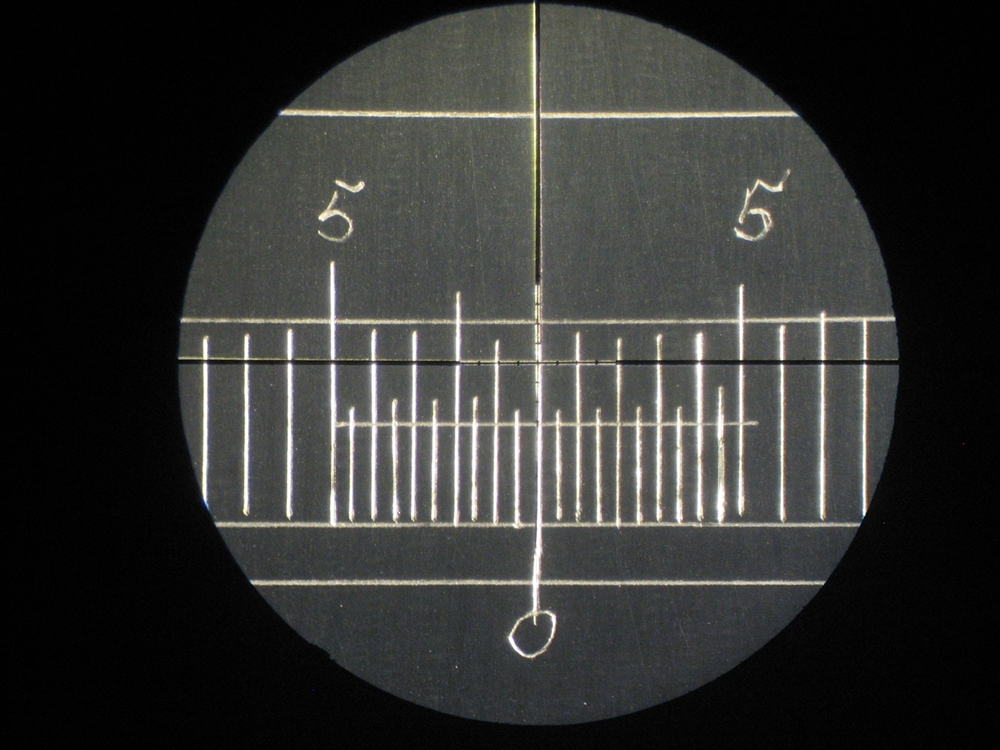

Оптическая ось правого канала микроскопа смещена вверх и влево, что является причиной двоения изображения и наличия конвергенции оптических осей,превышающей допустимое значение:



После:

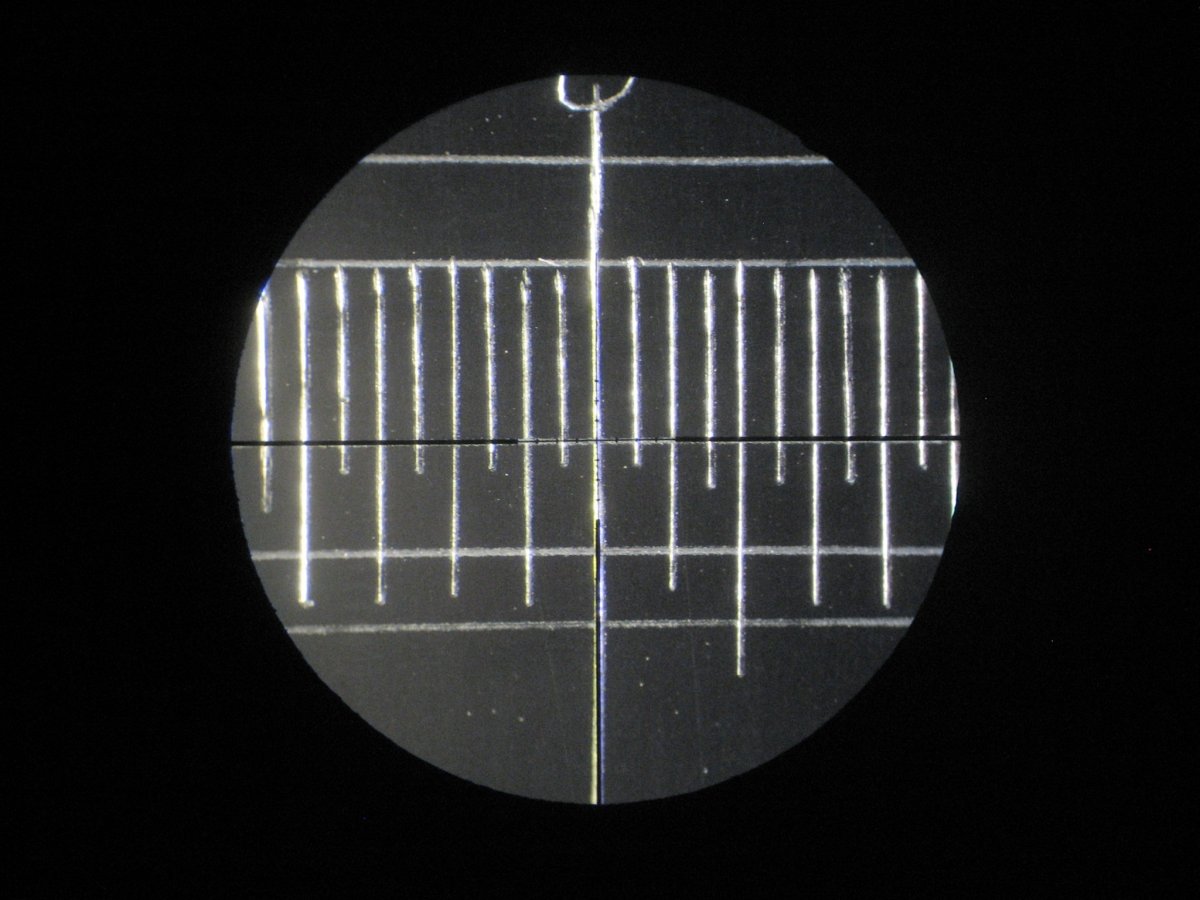

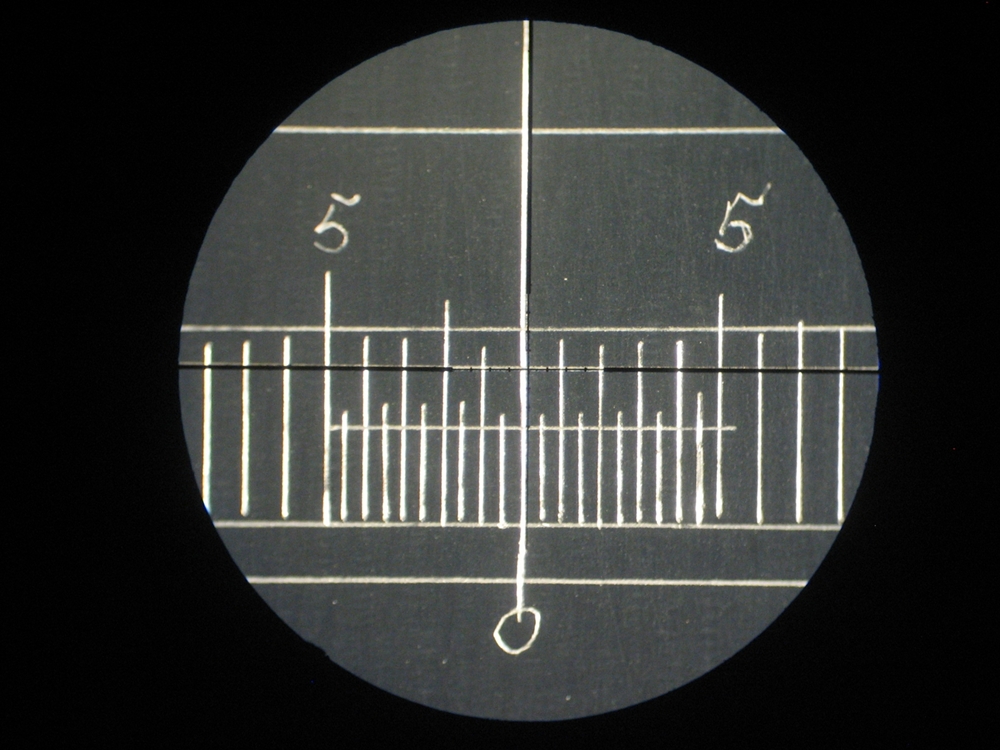

Двоение изображения и повышенная конвергенция оптических осей обоих каналов микроскопа исправлены:



Камрад,Hawke 10*25 - сделаешь ?



Приветствую, камрад! Объясни, что с ним? Если нет серьёзных повреждений корпуса и оптики,- помогу быстрее. Можешь детальнее в ЛС.

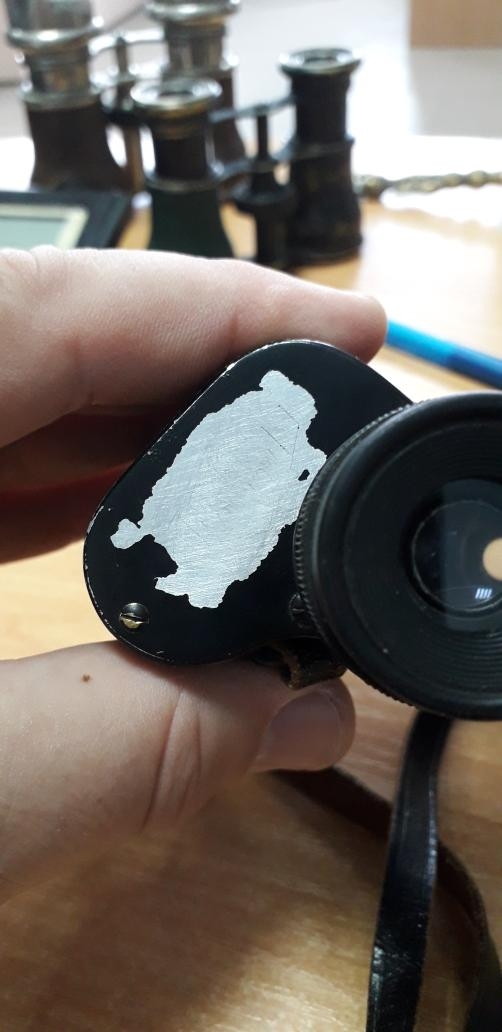

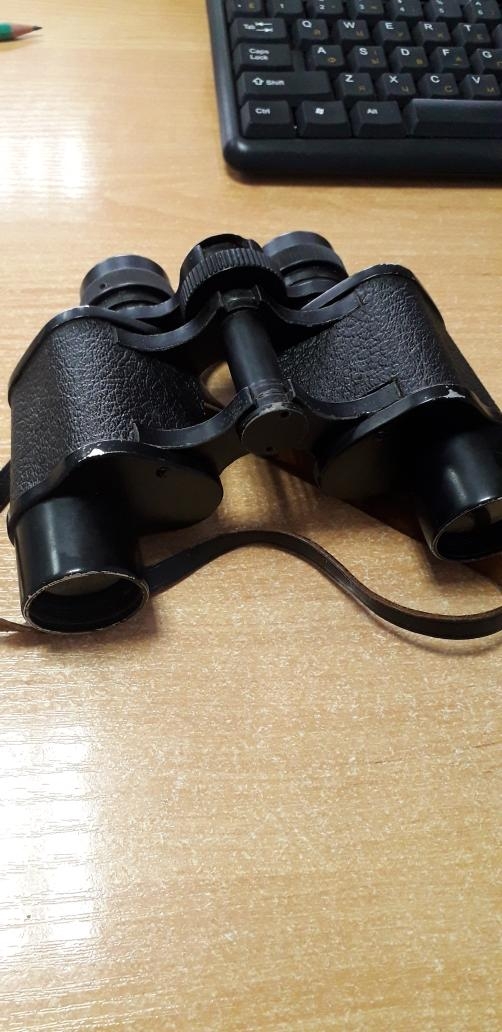

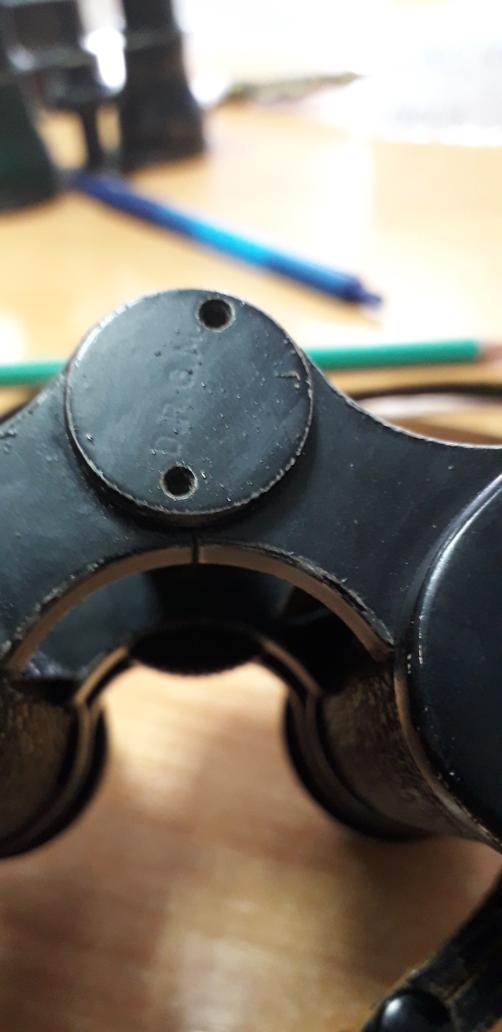

Гутен аббент комрад Bauer. Есть такая штука (см. фото выше). Нужно сделать профилактику. Почистить, юстировать, смазка. Возьмешься?



Гутен так, камрад! Гут! Сделаю. Подробности, - в ЛС.



Вітаю! Напишіть № тел у особисті - треба поспілкуватися по замовленню...



пример одной из работ:

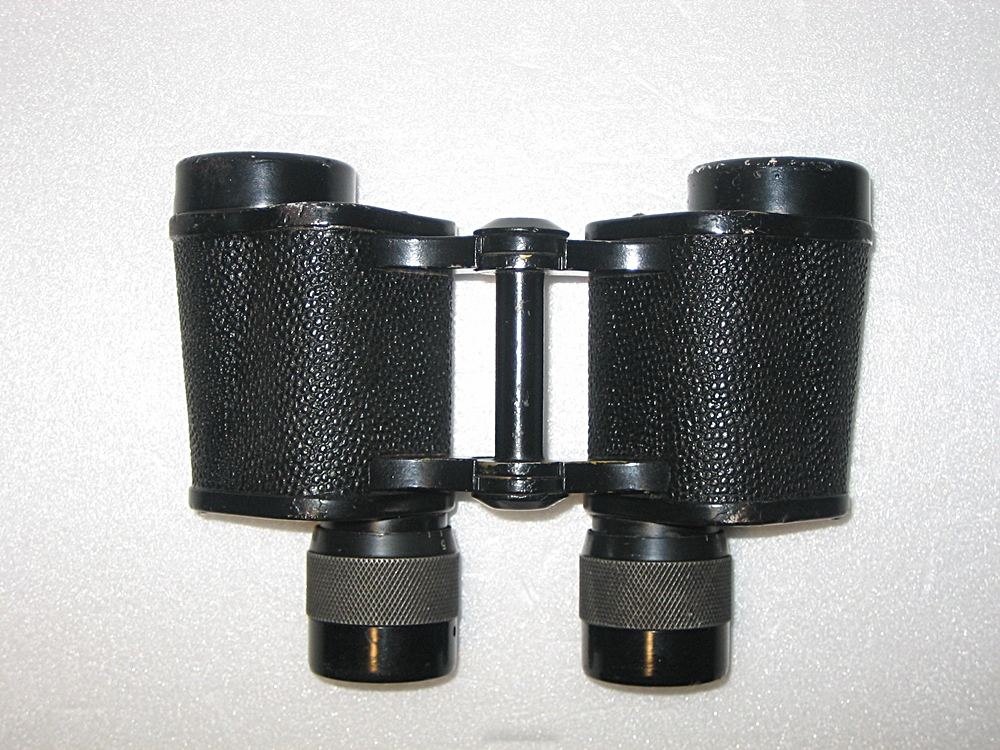

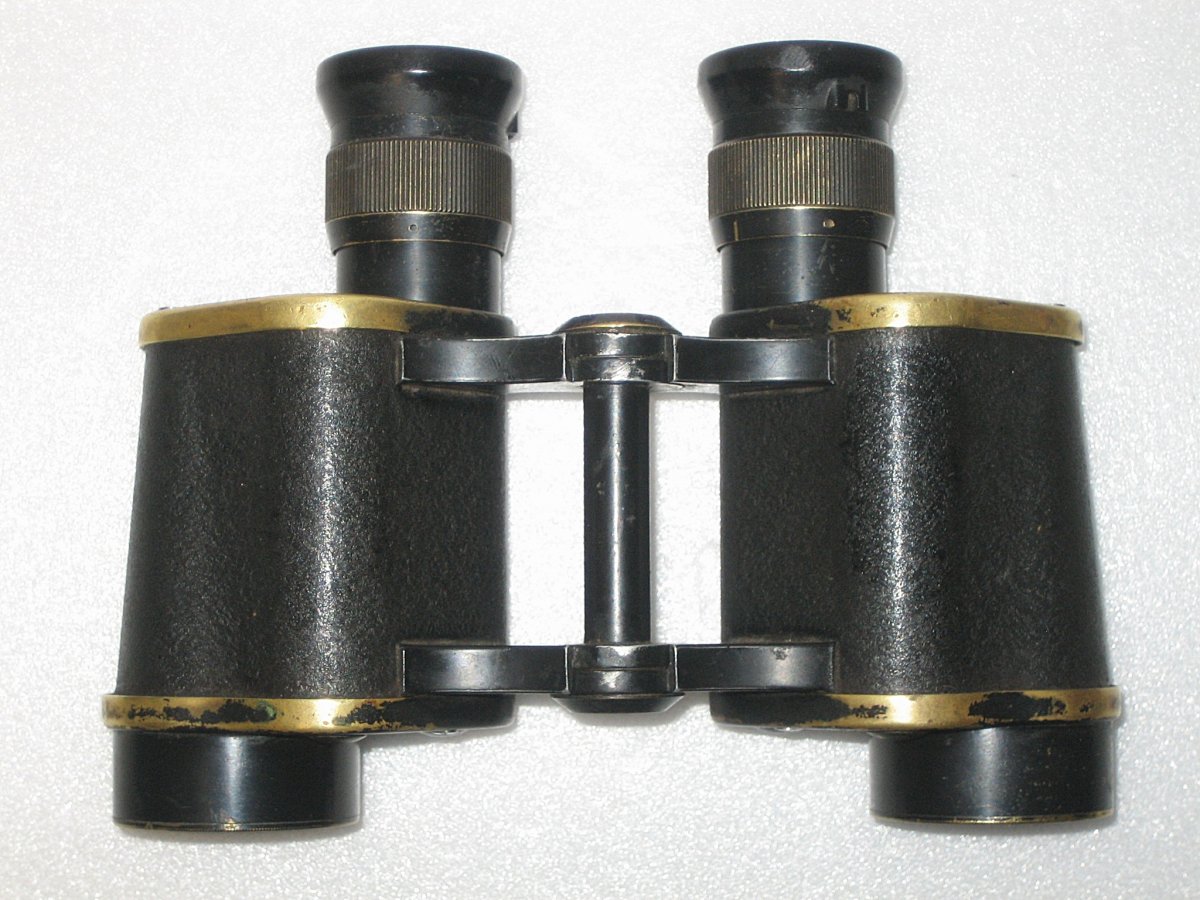

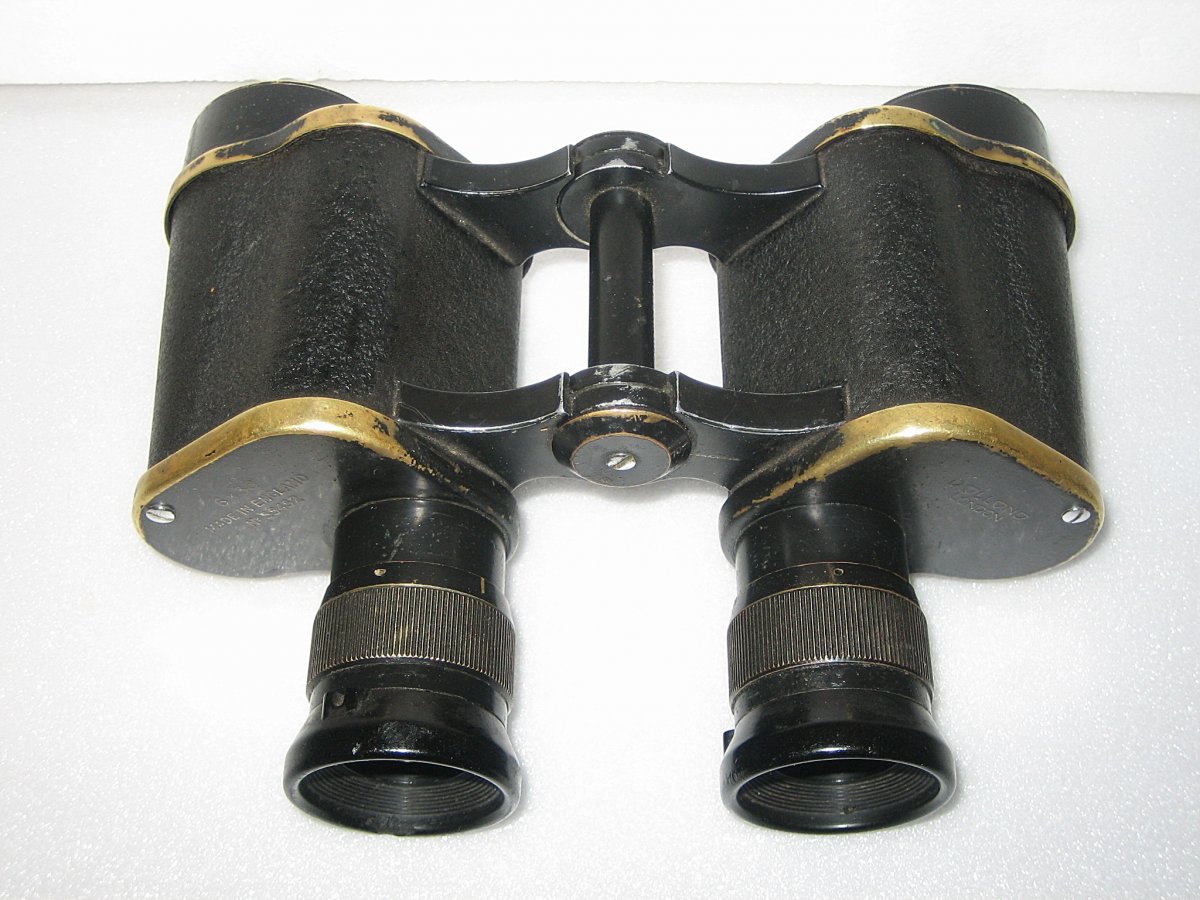

Поступил от камрада на чистку оптики,коллекционный английский бинокль Dollond 6x30.

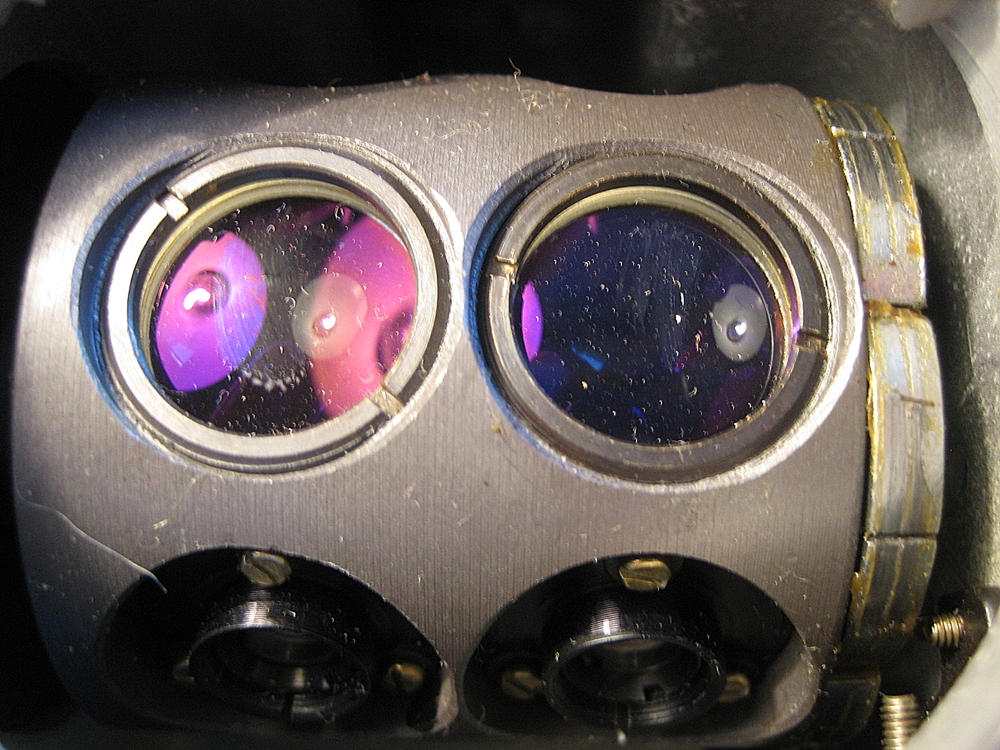

Поступил с мутным налетом, грязно-молочного цвета очень высокой плотности, на поверхностях всей внутренней оптики. Особенно, на призмах. Плюс, имели место следы распространения спор плесени внутри бинокля.

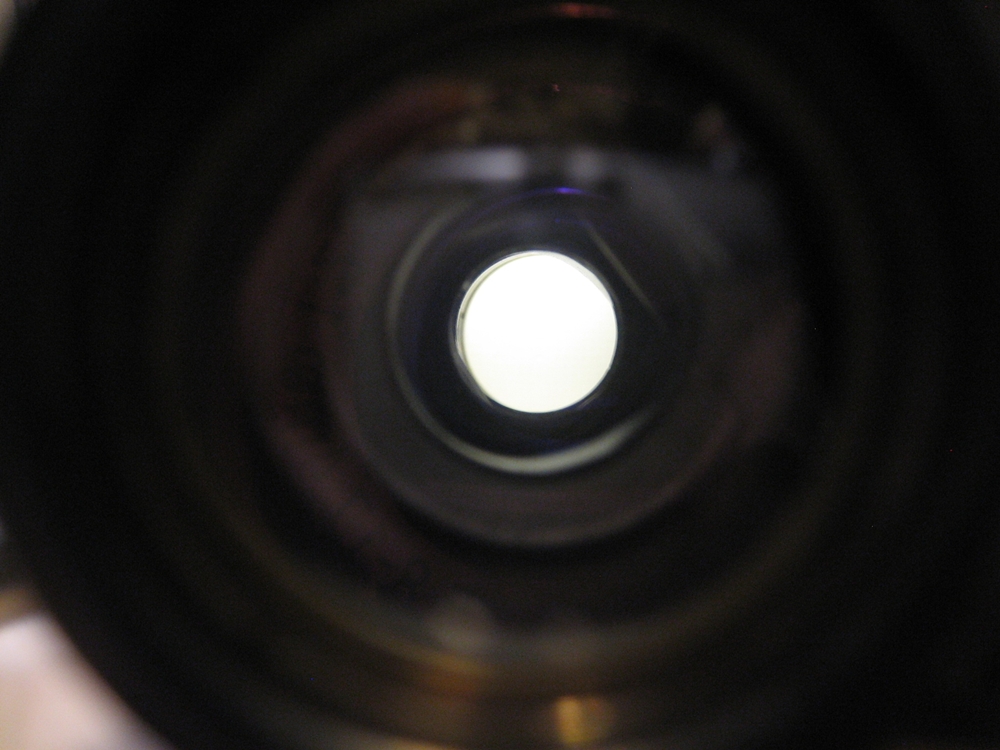

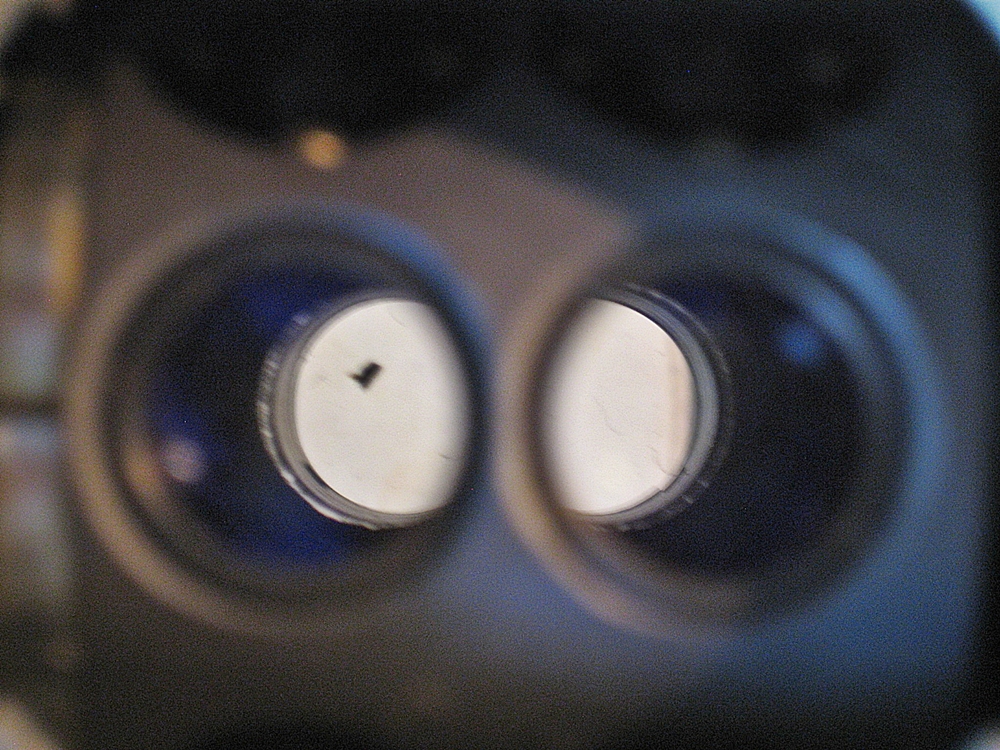

Видимость через бинокль до чистки:

Видимость после чистки:


Внутренние полости бинокля, дополнительно обработаны чистящим средством для оптических приборов, подавляющим рост спор различных
видов плесени.



пример одной из моих работ:

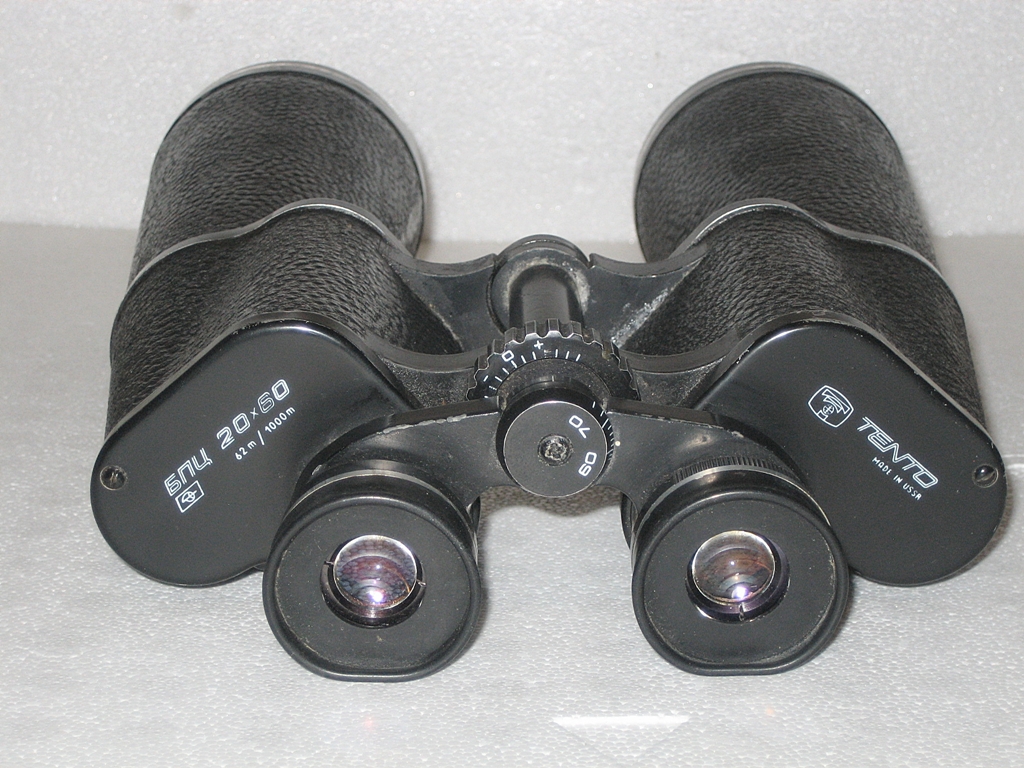

Поступил призменный бинокль советского производства БПЦ20х60 Тенто.


Поступил с нарушенной юстировкой оптических осей бинокля, выражающейся снижением оптической оси левого канала и возвышением оси
правого канала бинокля. Плюс имеет место отклонение оптической оси левого канала по горизонтали.
Владелец бинокля не может им пользоваться из-за сильного двоения и пытался самостоятельно устранить двоение и компенсировать расхождение осей вращением обоих объективов бинокля в их эксцентриковых оправах.
Но при попытках сведения осей по вертикали, увеличивается разбег осей по горизонтали.
Причина невозможности компенсации, - значительное удаление оптической оси левого канала от центра,
по горизонтали. Вызвано смещением призм в левой части бинокля.

Используя автоколлимационный метод, возможно визуально оценить нарушено ли взаимное расположение призм в обоих каналах бинокля.

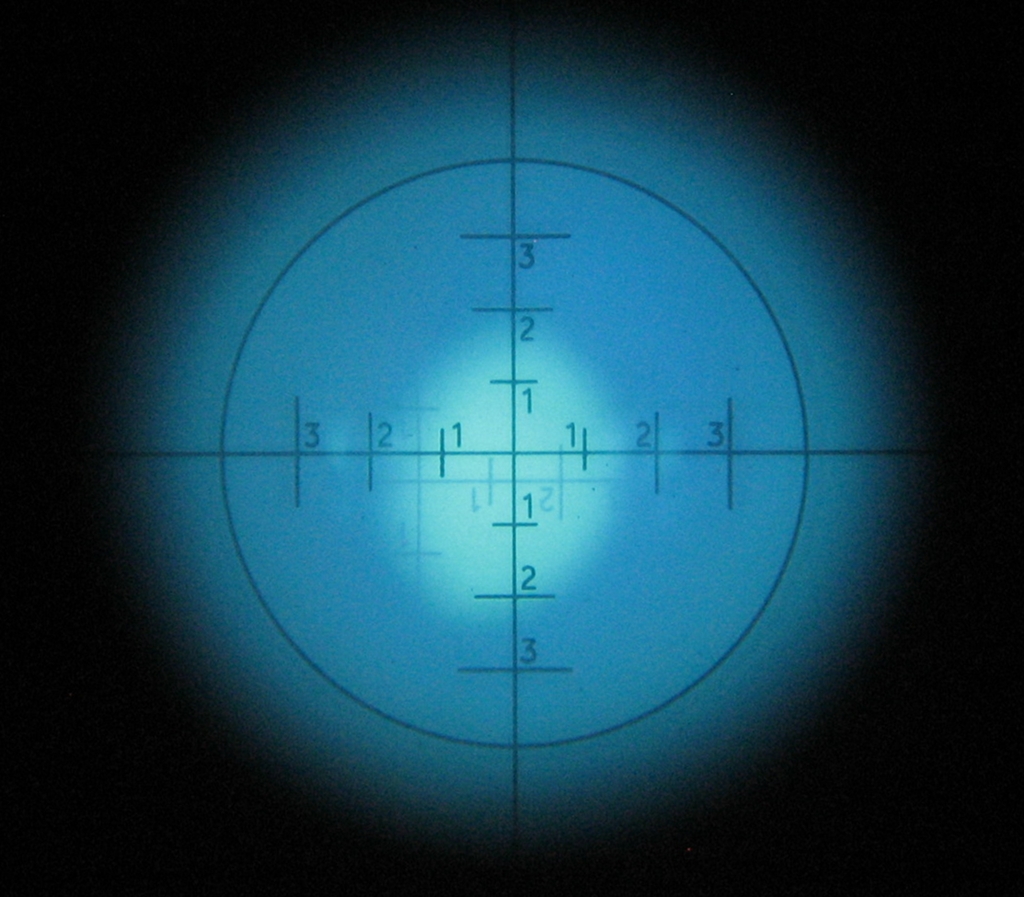

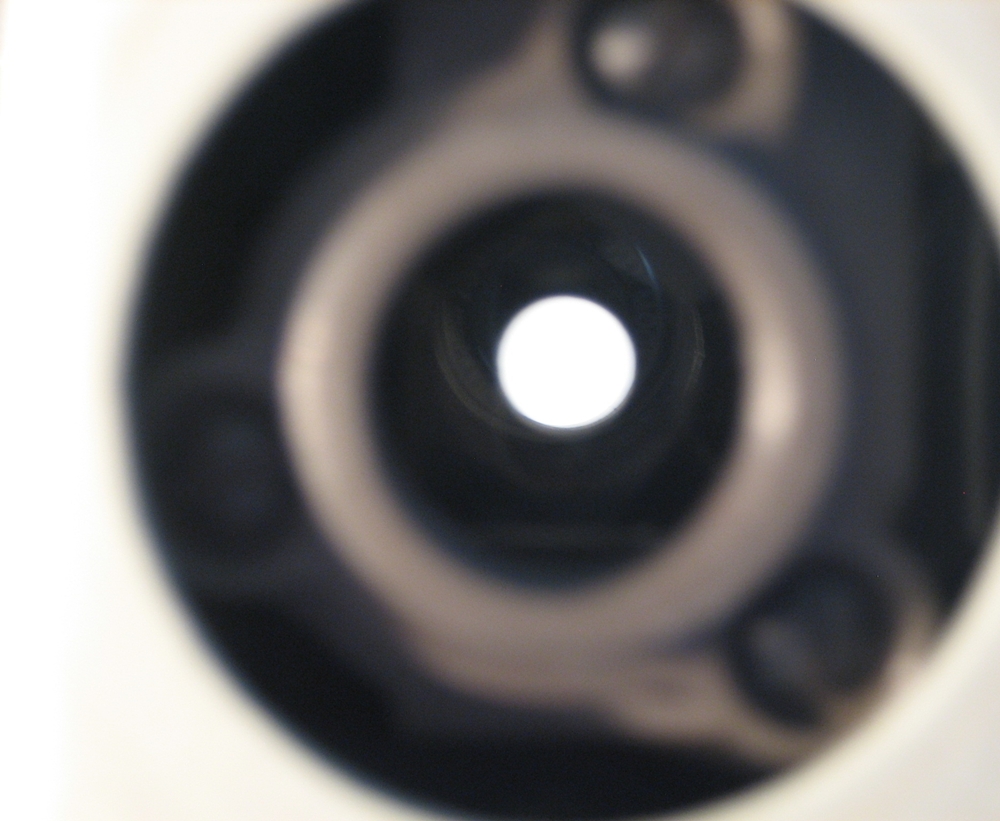

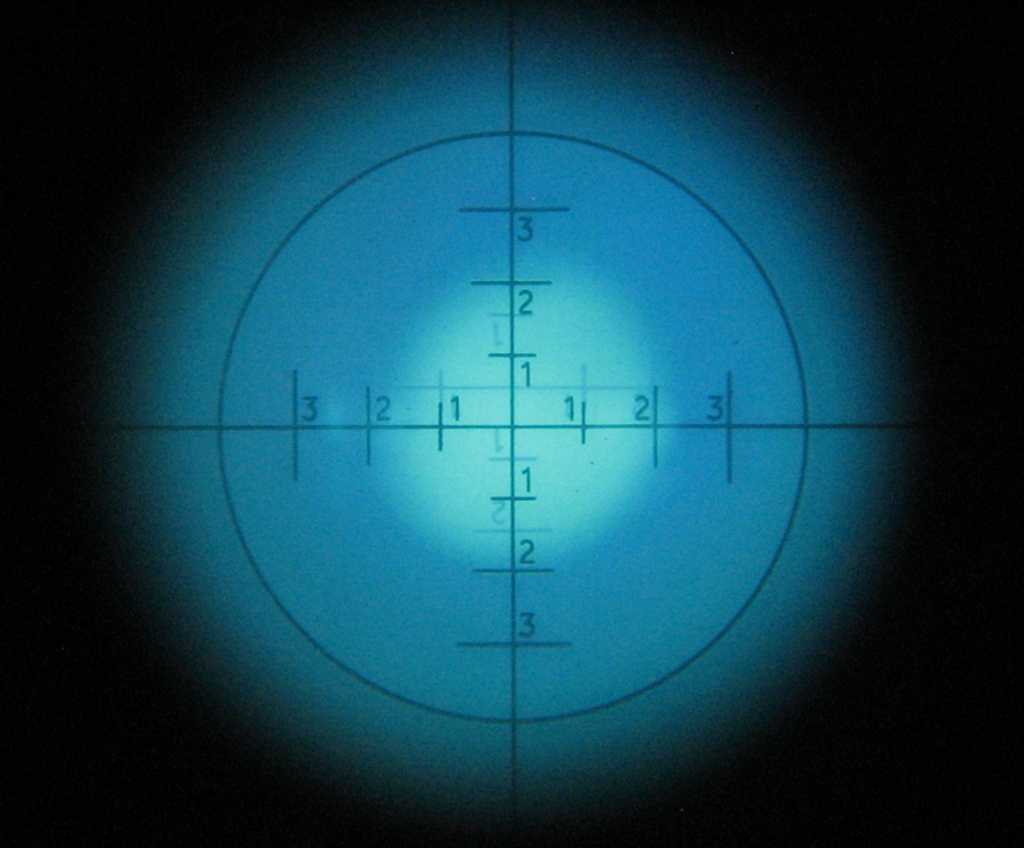

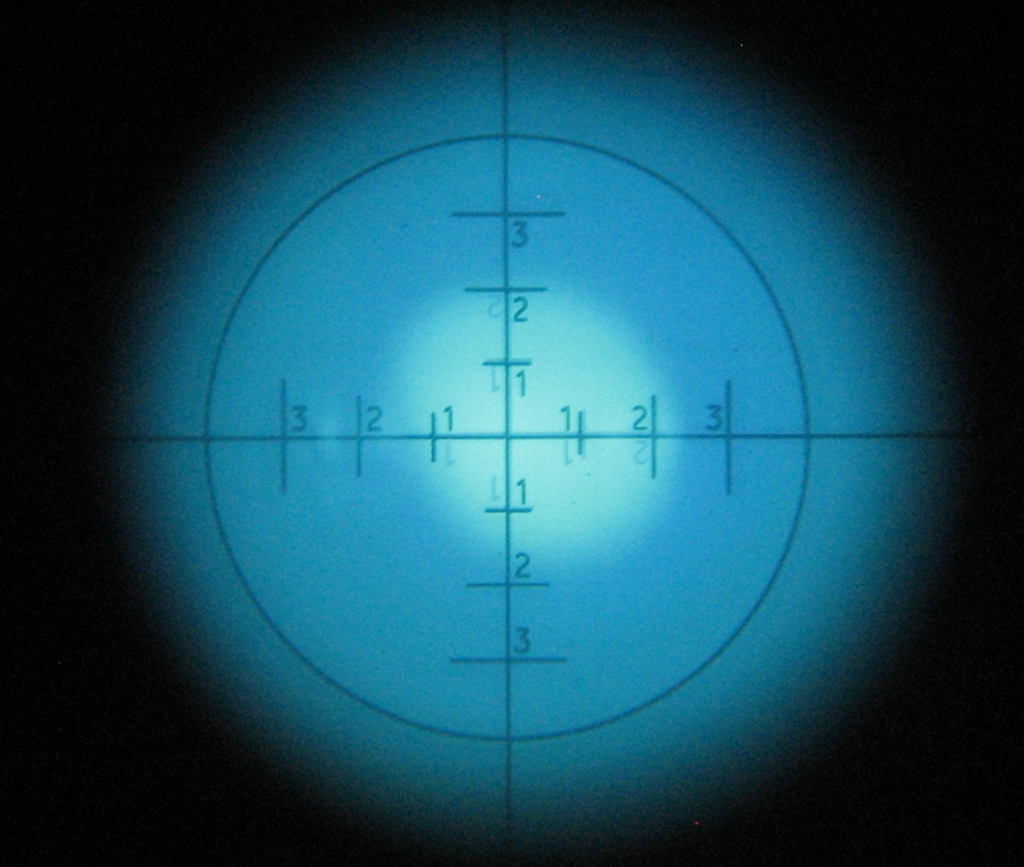

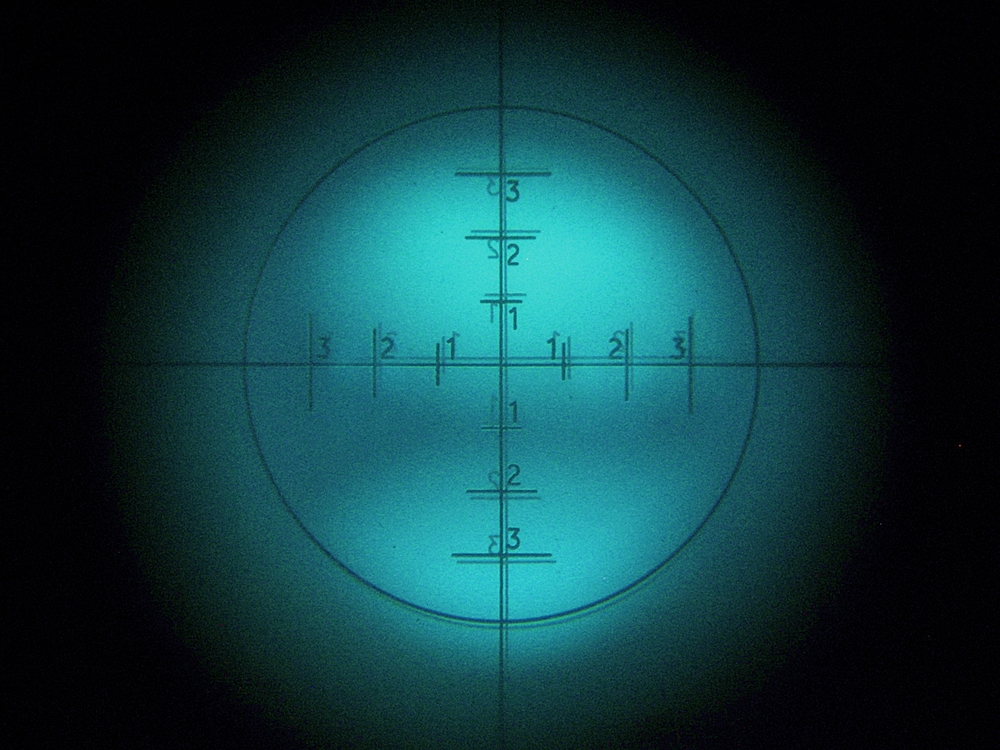

Положение оптических осей бинокля до юстировки:


После:


Преимущества автоколлимационного метода исследования и юстировки призм оборачивающих систем биноклей.
Автоколлимационный метод позволяет:
1. оценить заводскую точность фрезеровки посадочных полостей/мостов/призм и качество последующей юстировки призменной
оборачивающей системы обоих каналов любого призменного бинокля.
2. сравнить точность изготовления посадочных мест призм в призмоблоках одних заводов-производителей биноклей с другими.
3. Точно отъюстировать взаимную параллельность оптических осей обоих призмоблоков призменных биноклей, совместив центр перекрестья рефлексного изображения сетки с центром перекрестья фактической центрирующей сетки автоколлимационного окуляра.
Используя при этом, юстировочную методику скольжения/продольных смещений/, наклона и разворота призм биноклей.

Согласование входных и выходных оптических осей обоих призмоблоков биноклей, сводит к минимуму факт появления побочных аберраций, не только в призменных оборачивающих системах , но и во всей оптической схеме таких биноклей в целом.
И свести к минимуму проявление таких проблемных факторов, как:
1.побочный хроматизм
2.снижение разрешающей способности
3.изменение формы выходных зрачков.
Указанные факторы, - результат отклонения призм от их основного рабочего положения.

Кроме того, отъюстированное положение призм обоих призмоблоков любого бинокля автоколлимационным методом, облегчает проведение завершающей стадии юстировки таких биноклей в целом.
А именно:
1.устранение двоения изображения, дополнительно вносимого эксцентричным расположением объективов или окуляров/в некоторых биноклях/в своих оправах-эксцентриках.
2.устранение повышенной дивергенции или конвергенции.
В частности, эти факторы компенсируются приемами изменения положения юстировочных винтов или приемами вращения объективов и окуляров биноклей в их эксцентриковых оправах.

Дополнительно, автоколлимационный метод позволяет при желании:
1. визуально отличить призмы из стекла BaK-4 /Шотта/ от условного аналога, - призм BaK-4/КНР/. Анализируя рефлексное изображение. /Это может быть не маловажно при отдельной покупке призм!/.
2. визуально оценить преимущество призм с просветляющим покрытием, нанесенного на их рабочие грани в отличие от призм, не имеющих
просветляющего покрытия. /призмы без просветления, при рассмотрении дают более ярко выраженную побочную рефлекцию штрихов центрирующей сетки окуляра, от рабочих граней/.
3. визуально, по виду рефлексного изображения обнаружить призмы, рабочие углы между гранями которых, при их вершинах, изготовлены с
отклонениями. /такие призмы имеют удвоенное рефлективное изображение. И чем шире промежуток между двойным рефлексным изображением линий перекрестья окуляра,- тем больше отклонение от номинала в углах./
Такие призмы, безусловно рабочие,/они незначительно изменяют направления входных и выходных лучей, т.к. отклонения в углах между
гранями выражены секундами угла/, но квалитет таким призмам, должен по идее, присваиваться ниже.
По принципу: чем шире двойная рефлекция - тем ниже класс призмы.


При случае, в теме выложу, уже сделанные результативные снимки, приведенных выше пунктов дополнительных исследований призм разных типов биноклей, автокаллимационным методом. /Сделанные снимки сопровождены соответствующими дополнениями и
комментариями/.



Добрый вечер.какая цена почистить прицел.

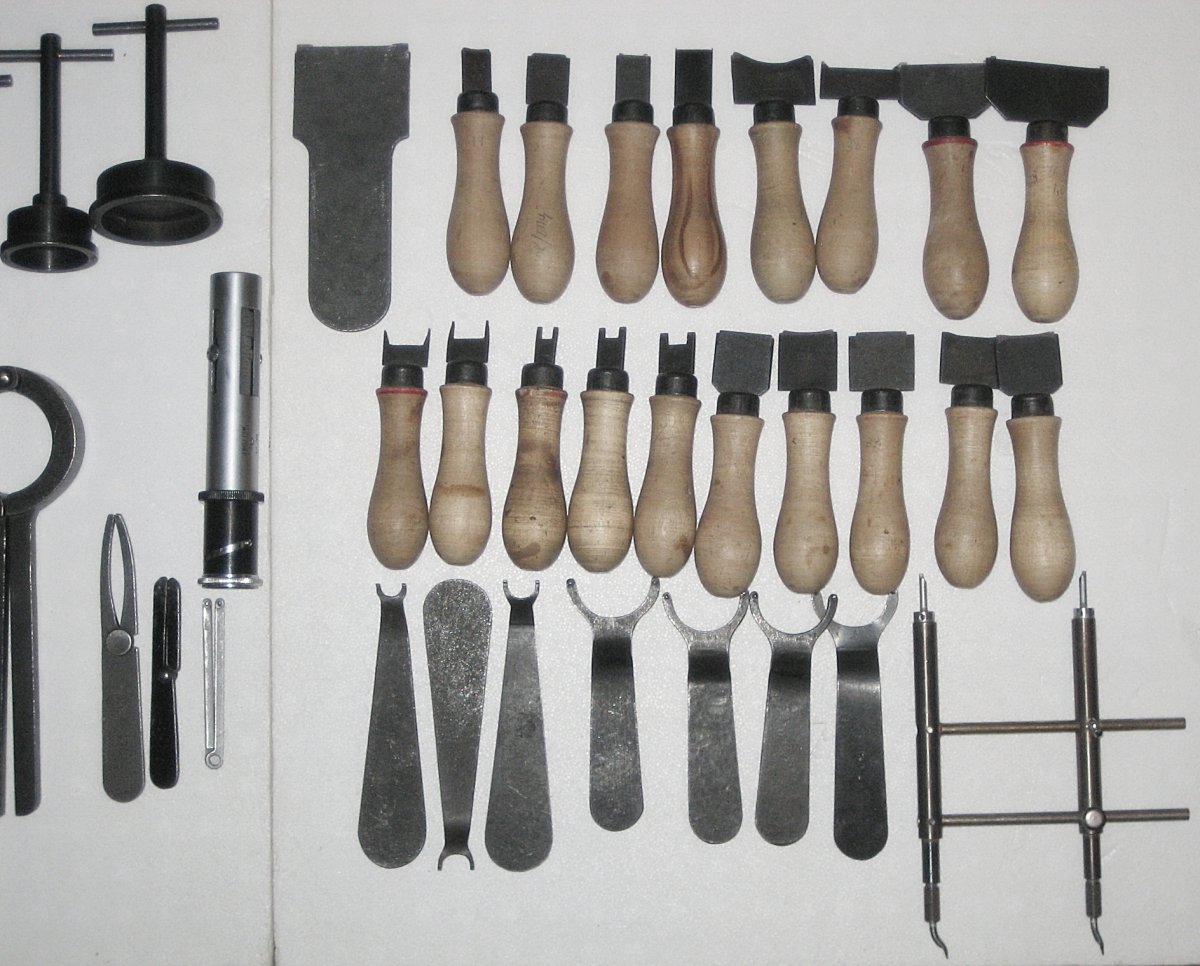

Фото спец. инструментов, которые использую для разборки-сборки биноклей, прицелов:


1. наборы спец. ключей под разный диаметр зажимных колец оправ
2. съемники для разборки центральных осей
3. жимки разных размеров

Большая часть этого спец. инструмента также, пригодна для разборки-сборки раритетных: стереотруб, перископических буссолей, окопных ручных перископов.



Добрый...
Старый советский монокуляр МП 10х50 (половинку бинокля) отреставрировать во сколько встанет? (линзы, призма и т.д. вроде без повреждений но тусклые та и смазать поворотный мех обьектива надо...)



пример одной из работ:

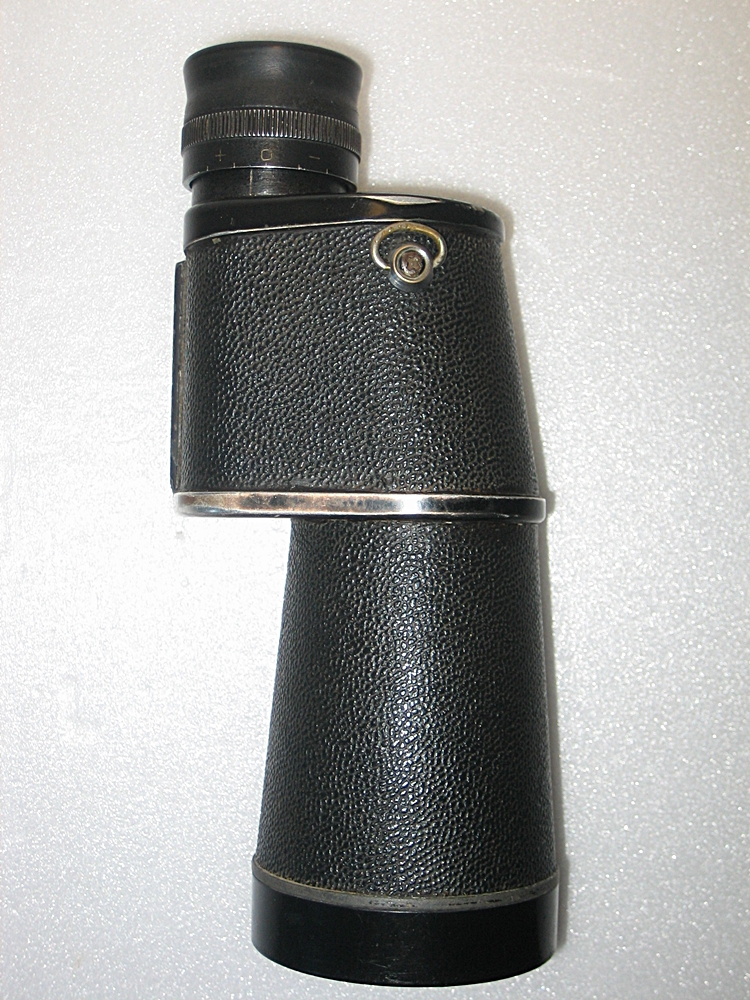

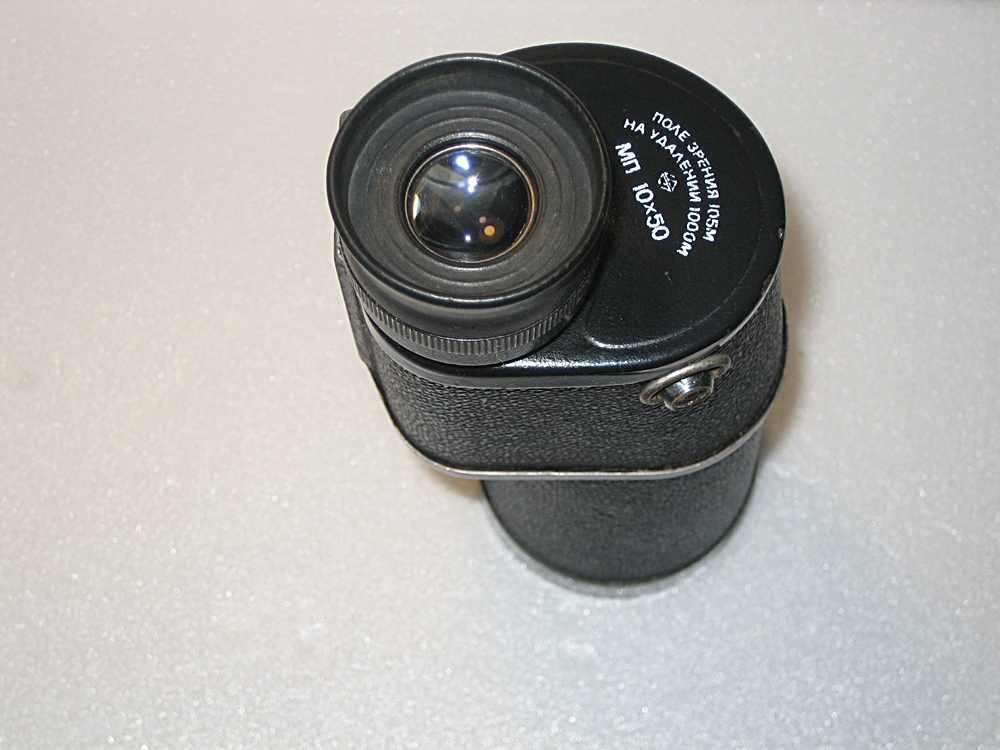

Поступил монокуляр МП 10х50 Салаватского ОМЗ, 1986г. выпуска.
Поступил на общее ТО(общая чистка, замена окулярной смазки,юстирование),плюс на замену герметизирующей мастики.

При контроле изначального положения призм монокуляра автоколлимационным методом, обнаружено децентрирование оптической оси проходящей через обе призмы, относительно центров геометрических осей посадочной резьбы объектива и окуляра:

Если говорить о качестве юстировки положения призм в посадочных гнездах призмоблока монокуляра, то данное отклонение оптической оси, значительно выше нормы и его, желательно устранить или исправить компенсацией.
Монокуляры лишают наблюдателя стереоскопического восприятия и пластики изображения при наблюдении, в отличие от биноклей. Тем не менее, они также(как и оптические трубы) нуждаются в точной юстировке, улучшающей разрешающую способность и уменьшающей влияние аберраций, нагружающих зрение при наблюдениях.

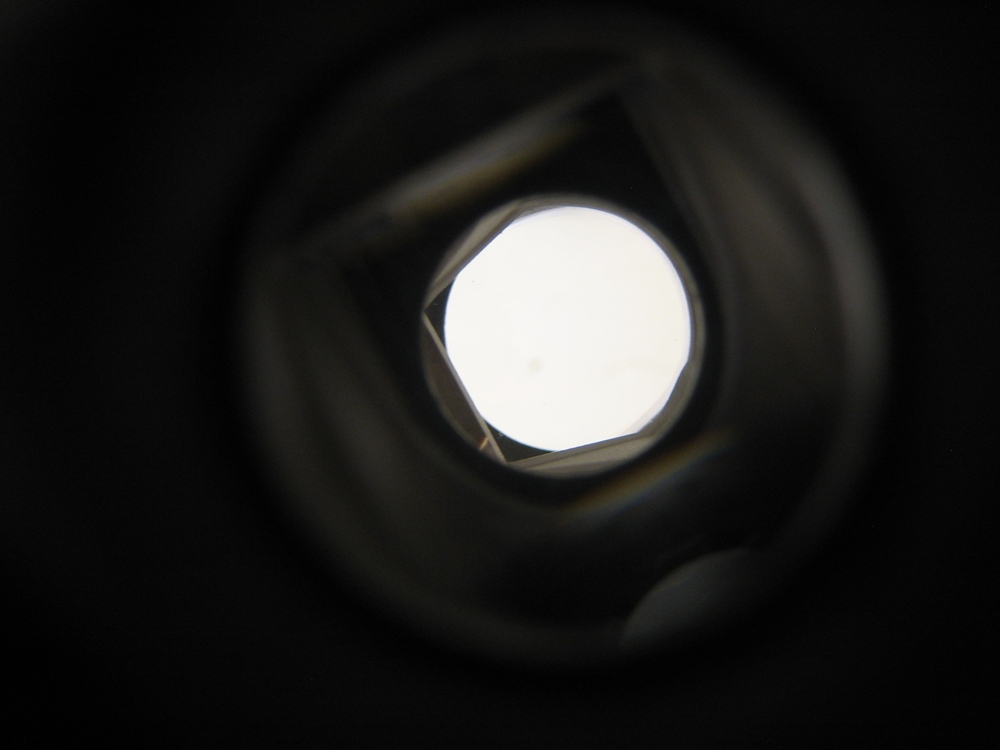

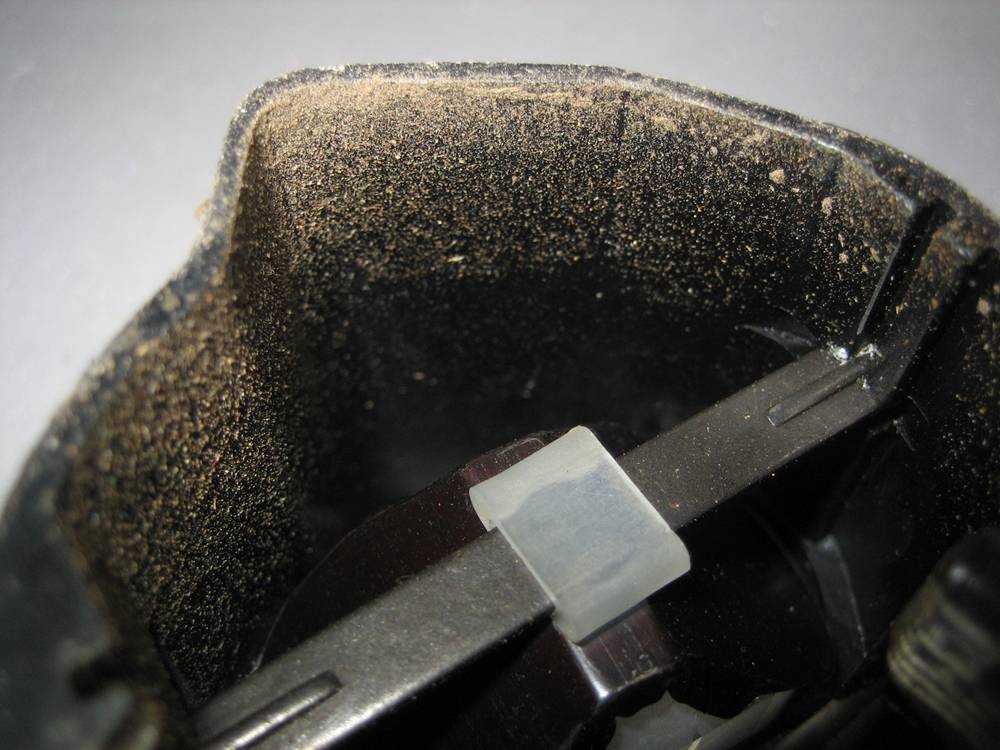

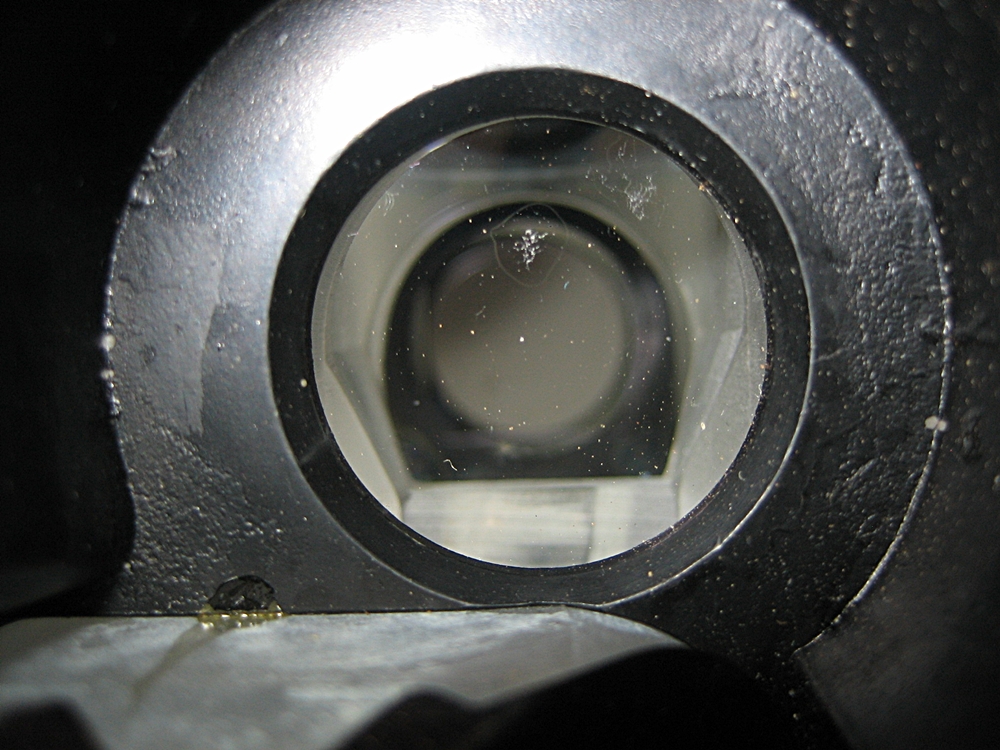

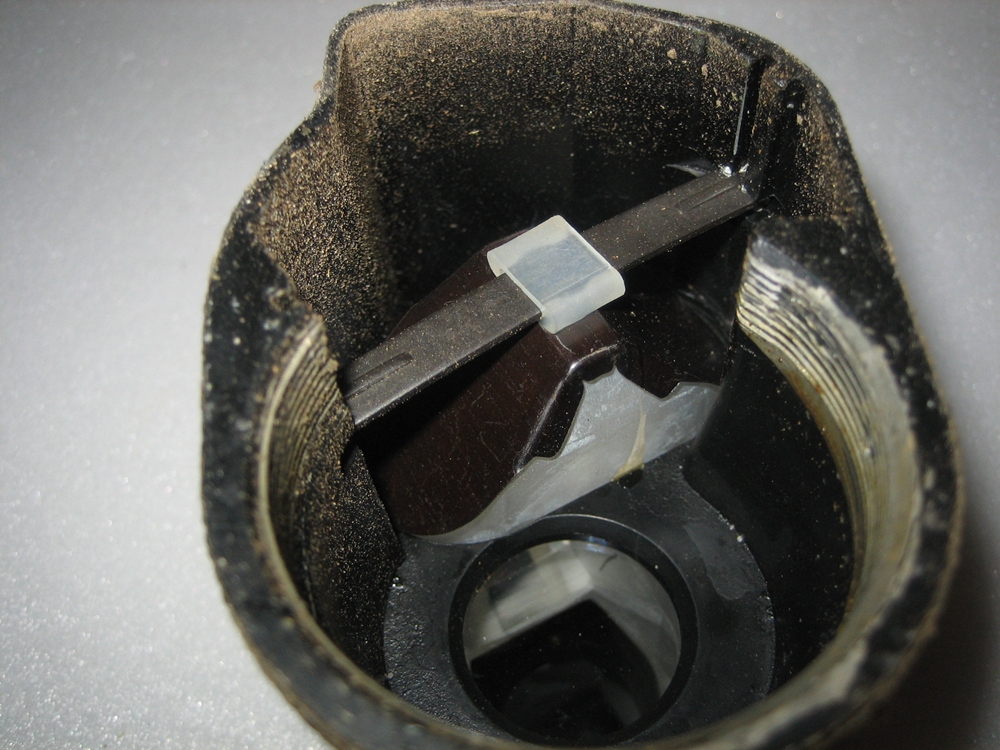

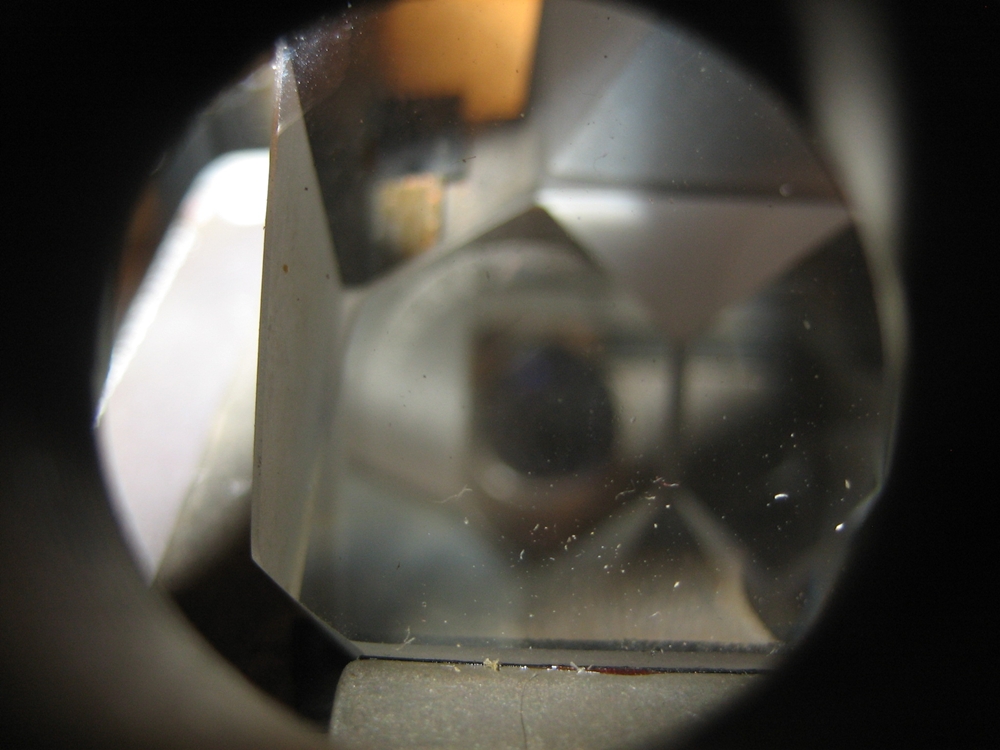

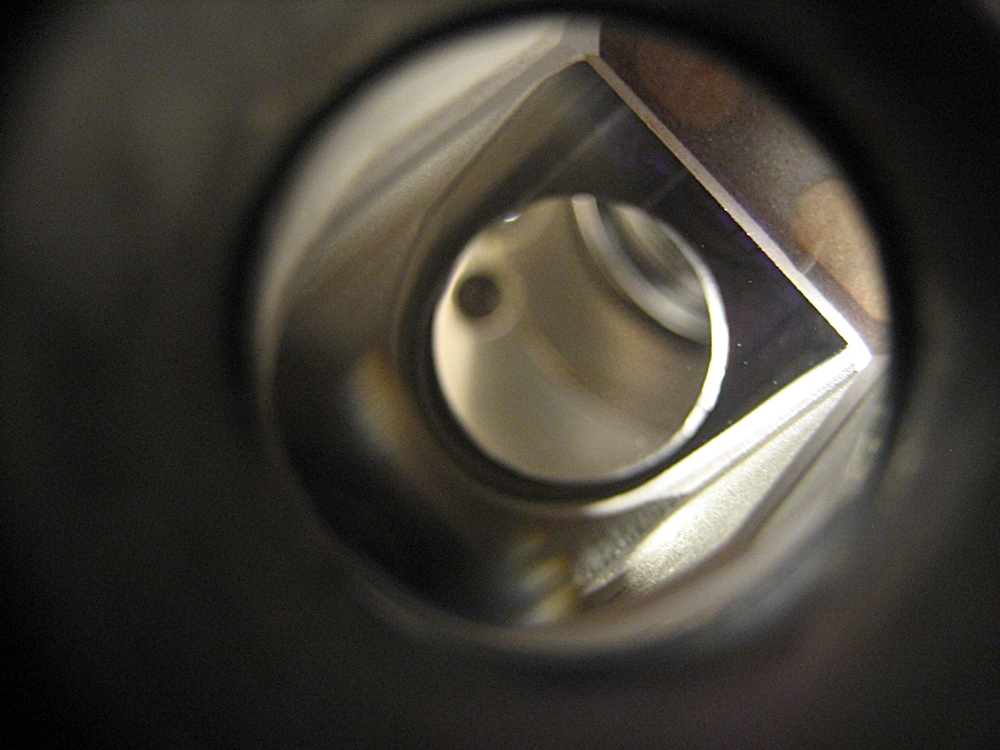

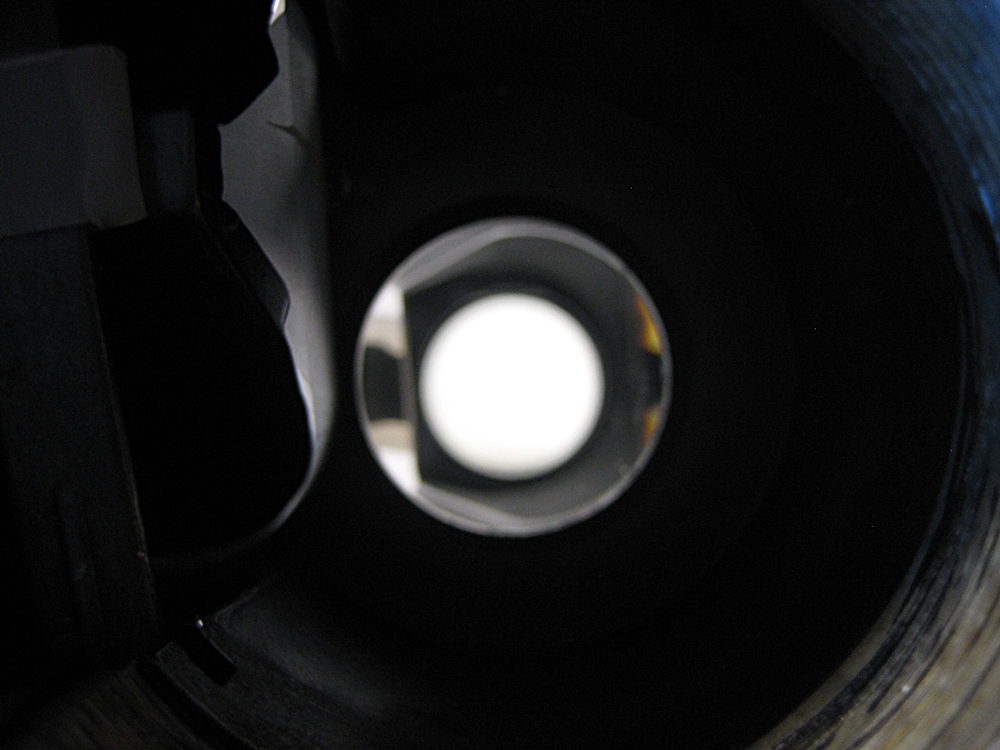

Снимим входную призму и осмотрим положение выходной призмы в ее посадочном гнезде внутри корпуса призмоблока, с помощью того же автоколлимационного метода:


по рефлекции видно, что посадочное гнездо выходной призмы монокуляра фрезеровано производителем очень точно и сама выходная призма не имеет отклонений в углах между отражательными гранями или отражательными гранями и гипотенузной гранью.

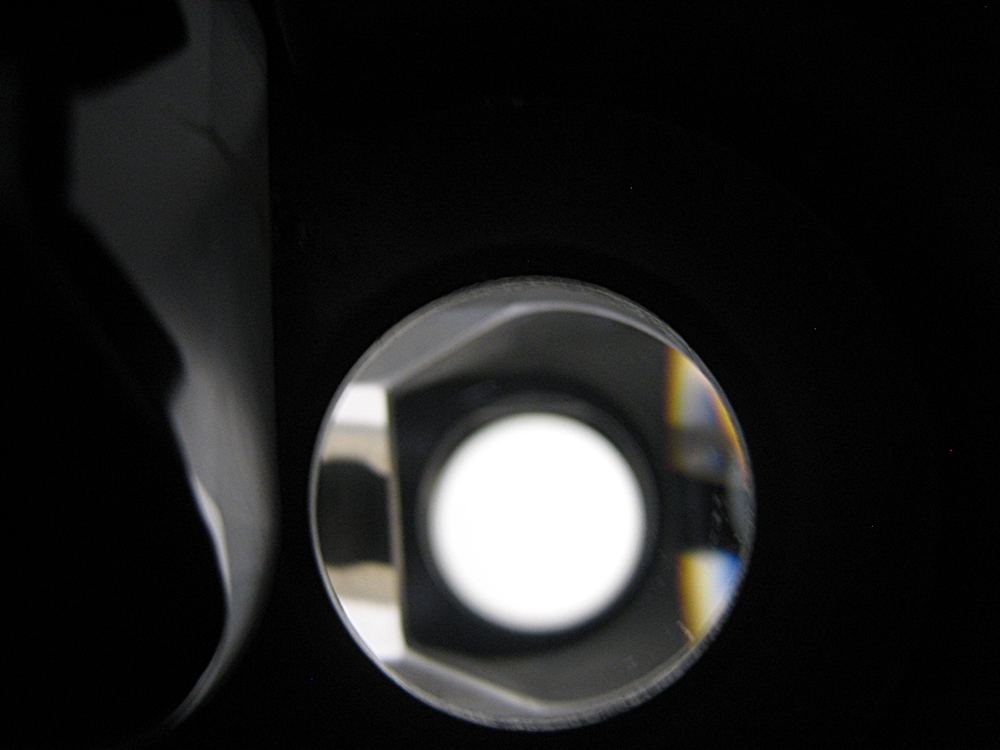

Осмотрим отдельно, с помощью того же автоколлимационного метода, извлеченную из призмоблока входную призму:


по рефлекции видно, что сама входная призма изготовлена с отклонениями в углах между гранями.
Что является причиной внутрипризменнго отклонения хода входного-выходного луча. И также, является причиной децентрирования оптической оси призменной оборачивающей системы монокуляра. При точно фрезерованных посадочных гнездах призм заводом-изготовителем.

Безусловно, можно проигнорировать уклонение оптической оси от центра, не исправлять и оставить как есть. Монокуляр - не бинокль!
Но, относительно точности юстировки вообще, исправление децентрированной оптической оси у монокуляров ,- необходимое условие. Такое же, как у всех оптических приборов.
Поэтому, в данном случае необходимо или заменить входную призму, на призму с более точными углами между гранями или оставить эту призму и юстировкой компенсировать отклонение оптической оси всей призменной оборачивающей системы монокуляра от центрального положения, вносимое входной призмой. Используя метод минимальных наклонов призмы,- не вызывающий появление побочной хроматической аберрации и не понижающий общую разрешающую способность монокуляра.

Выбран вариант 2 (вариант компенсации), не нагружающий владельца монокуляра дополнительными расходами.
После центрирования оптической оси оборачивающей призменной системы монокуляра, всегда необходимо оптический центр линз его объектива, ввести в центральное положение. Установив шлиц компенсирующего кольца-эксцентрика, по отношению к шлицу оправы объектива, на 180 угловых градусов.
В таком положении, оптический центр линз совместится с геометрической осью трубки объектива и ранее отъюстированной оптической осью оборачивающей призменной системы монокуляра.

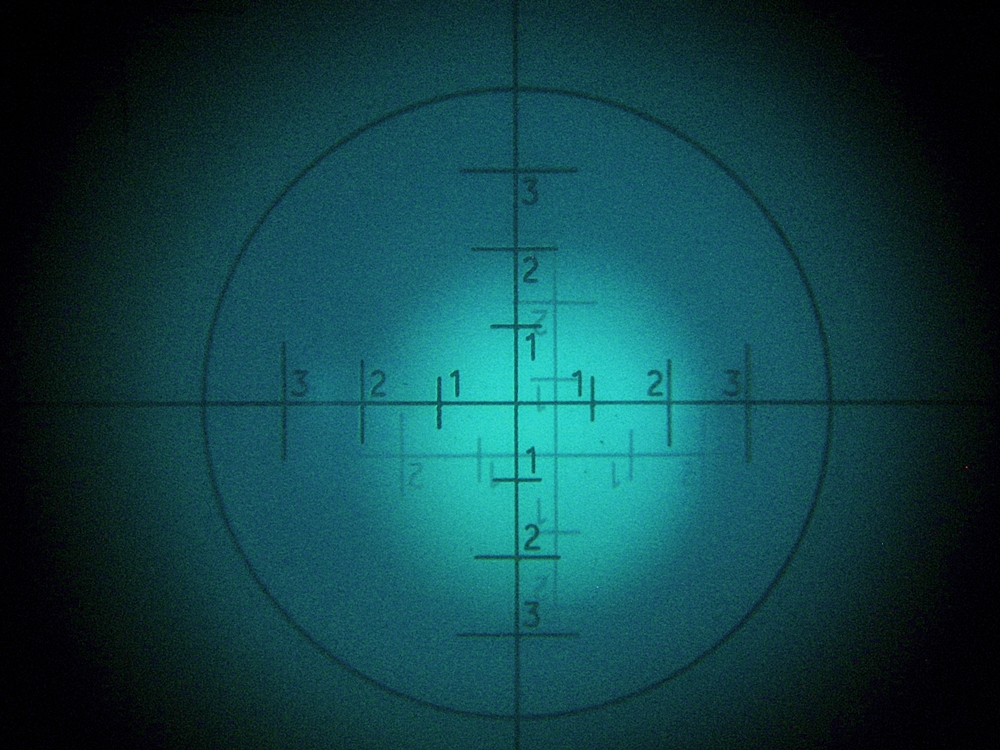

До:


После:


Исправленное положение призм:

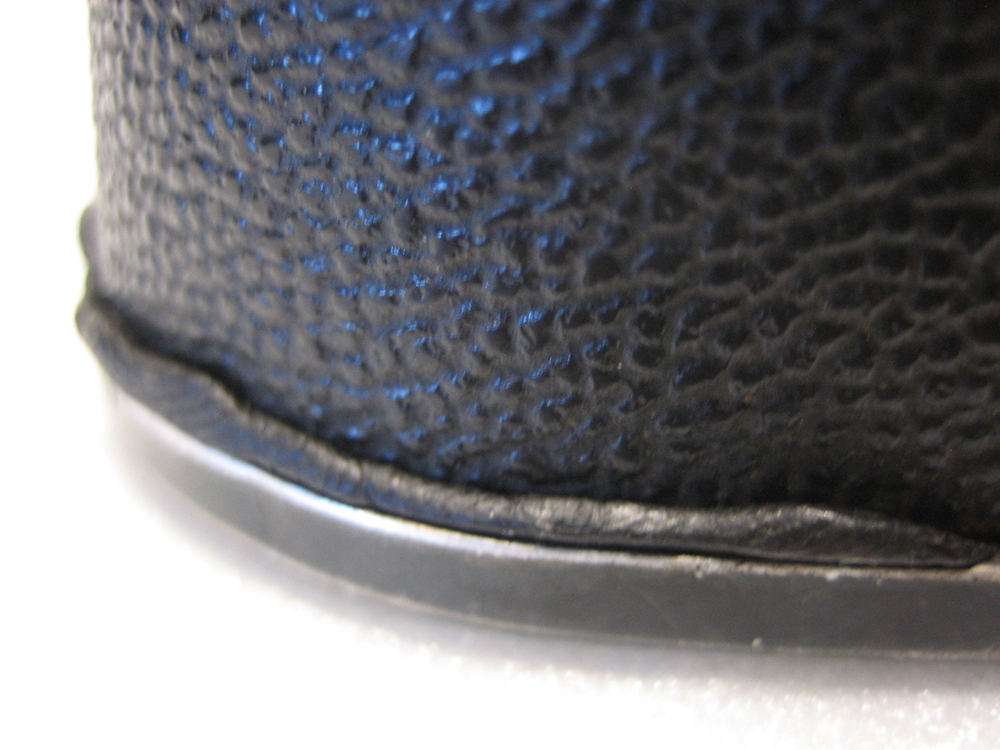

Уплотнение крышек, резьб, стыков герметизирующей мастикой в процессе последующей сборки:



одна из работ:

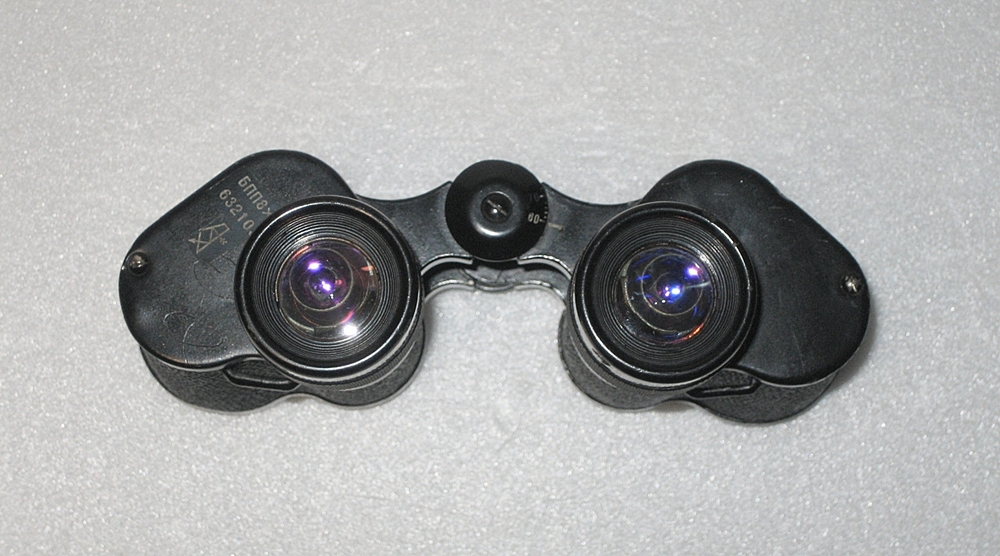

Поступил бинокль БПП8х30 1963г. Поступил на чистку внутренней оптики от плесени.

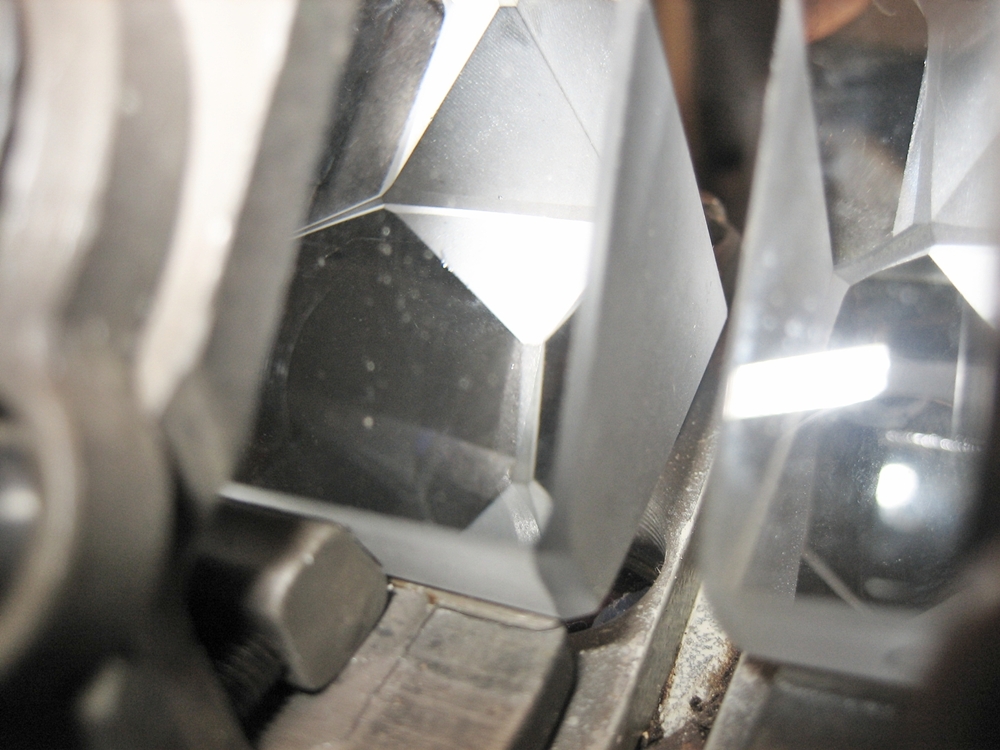

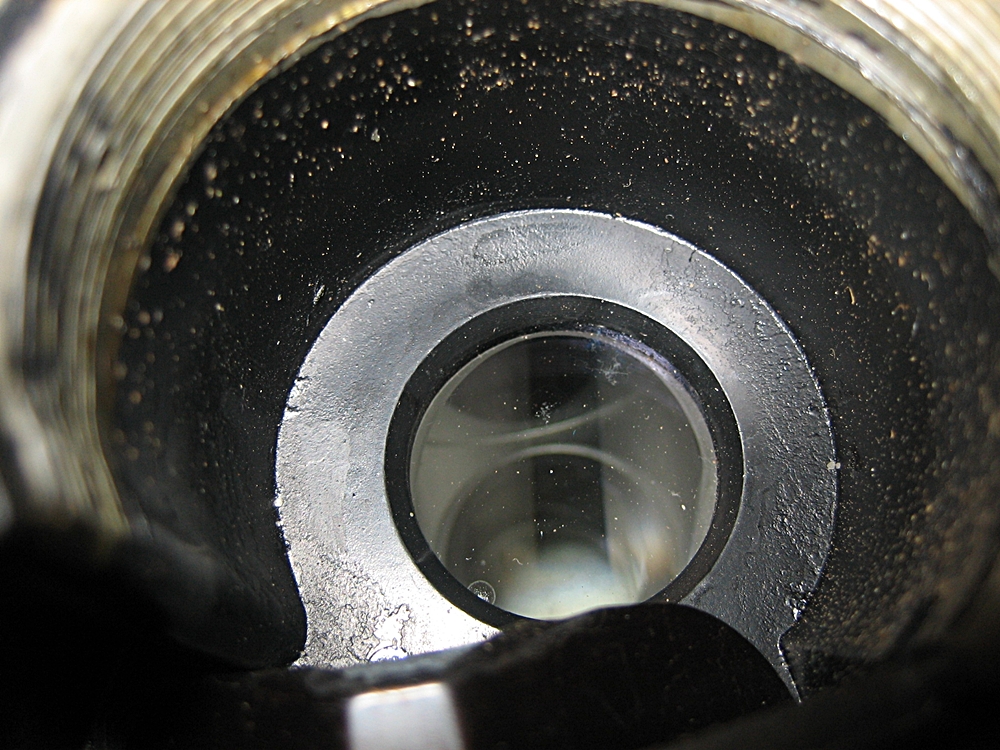

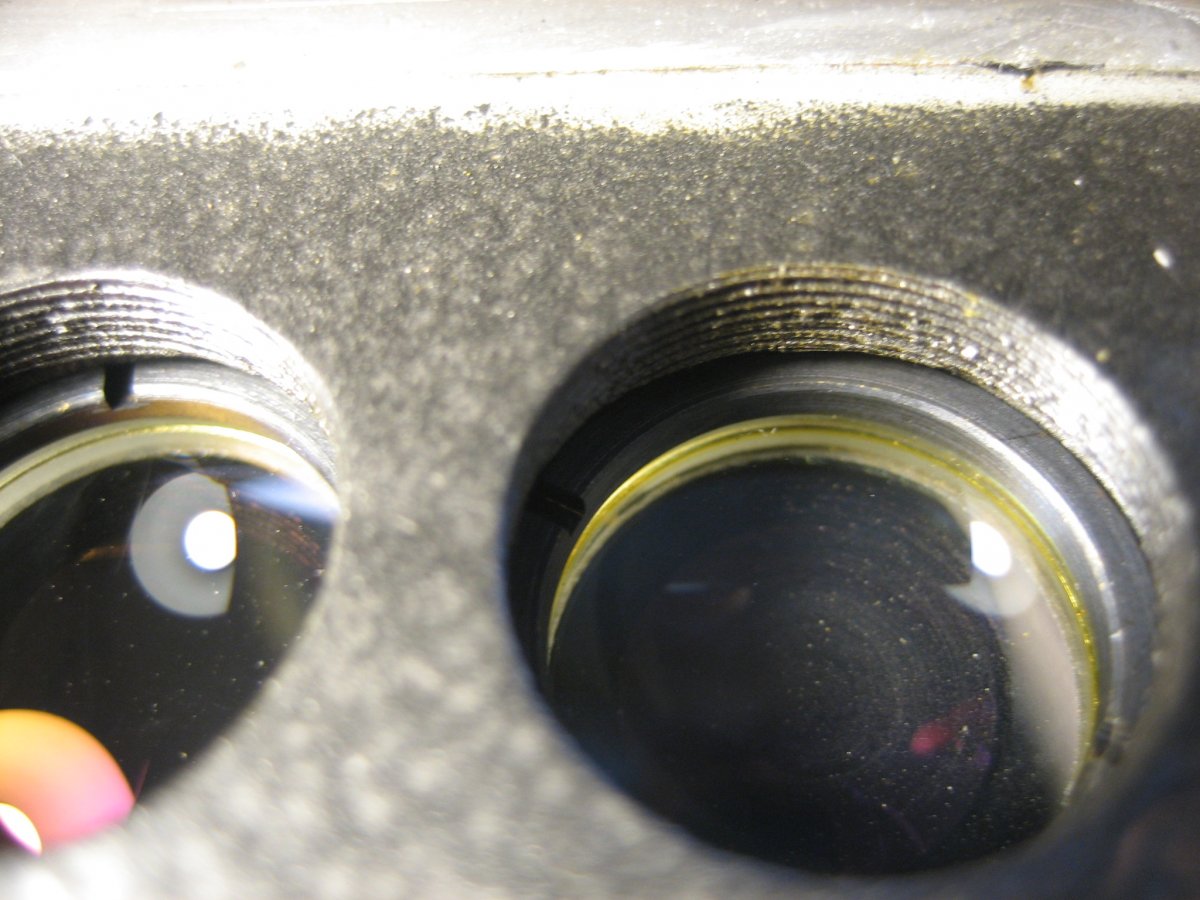

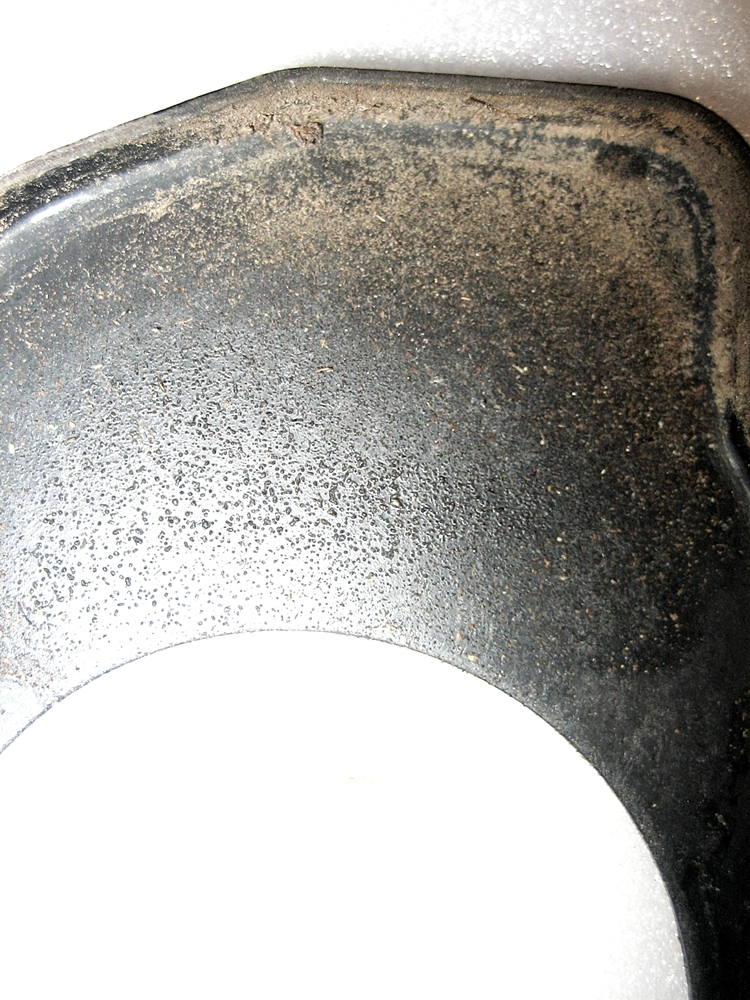

Состояние до чистки:


После чистки:


Дополнительно, все внутренние поверхности бинокля обработаны составом, подавляющим рост спор плесени различных видов внутри оптических приборов.

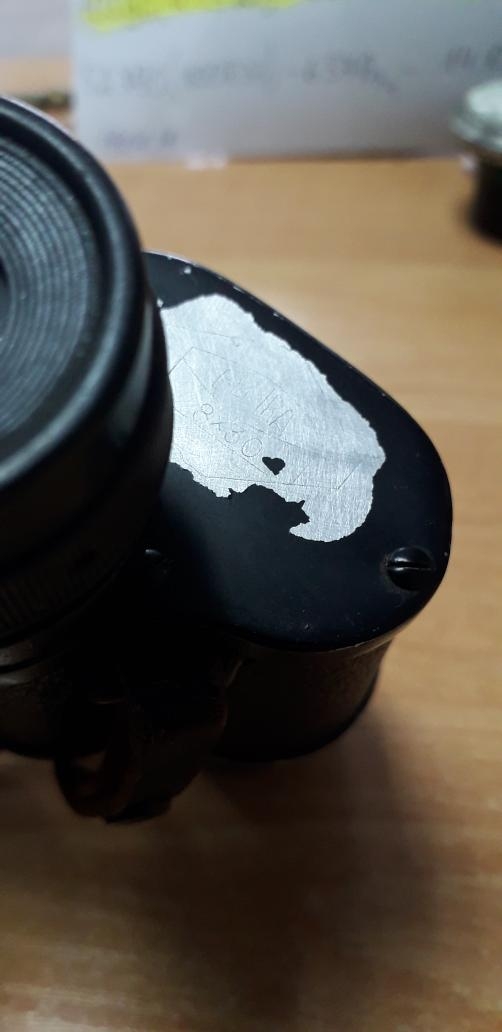

Добрый день. ТО двух БОЦ 7х50 в одном грибок в другом помутнение. Сколько и куда? С ув.



пример одной из работ:

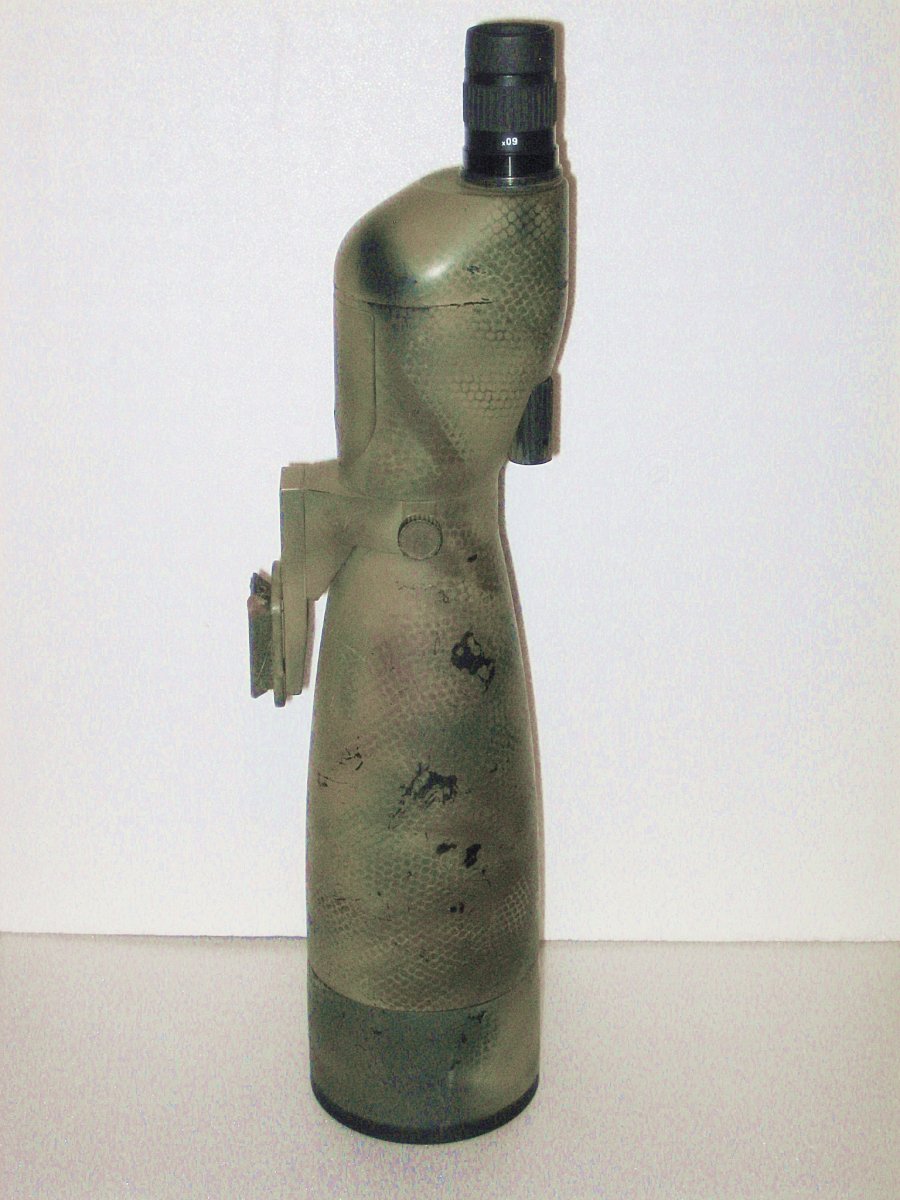

Поступила оптическая труба Barska 30-90x90Zoom WP.

Потупила на переборку, чистку линз и механической части зума. (Пыль в поле зрения трубы, затрудняла производить фоторегистрацию через окуляр,на высоких кратностях). Плюс заправку основной части трубы очищенным сухим азотом.

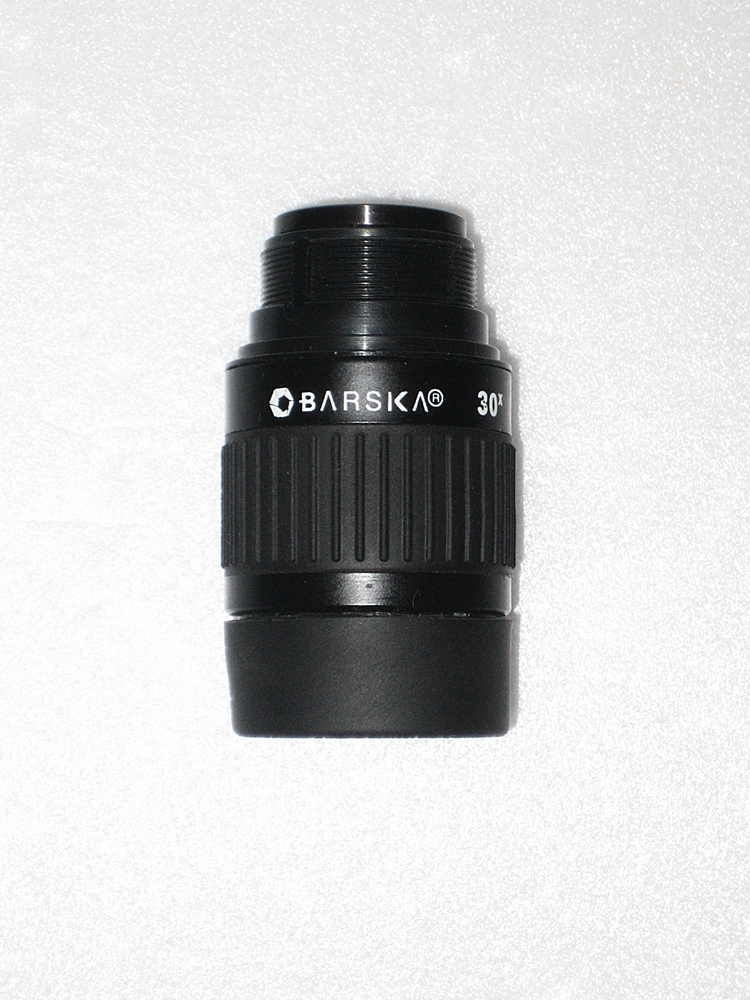

Съемный окуляр с механизмом зума.

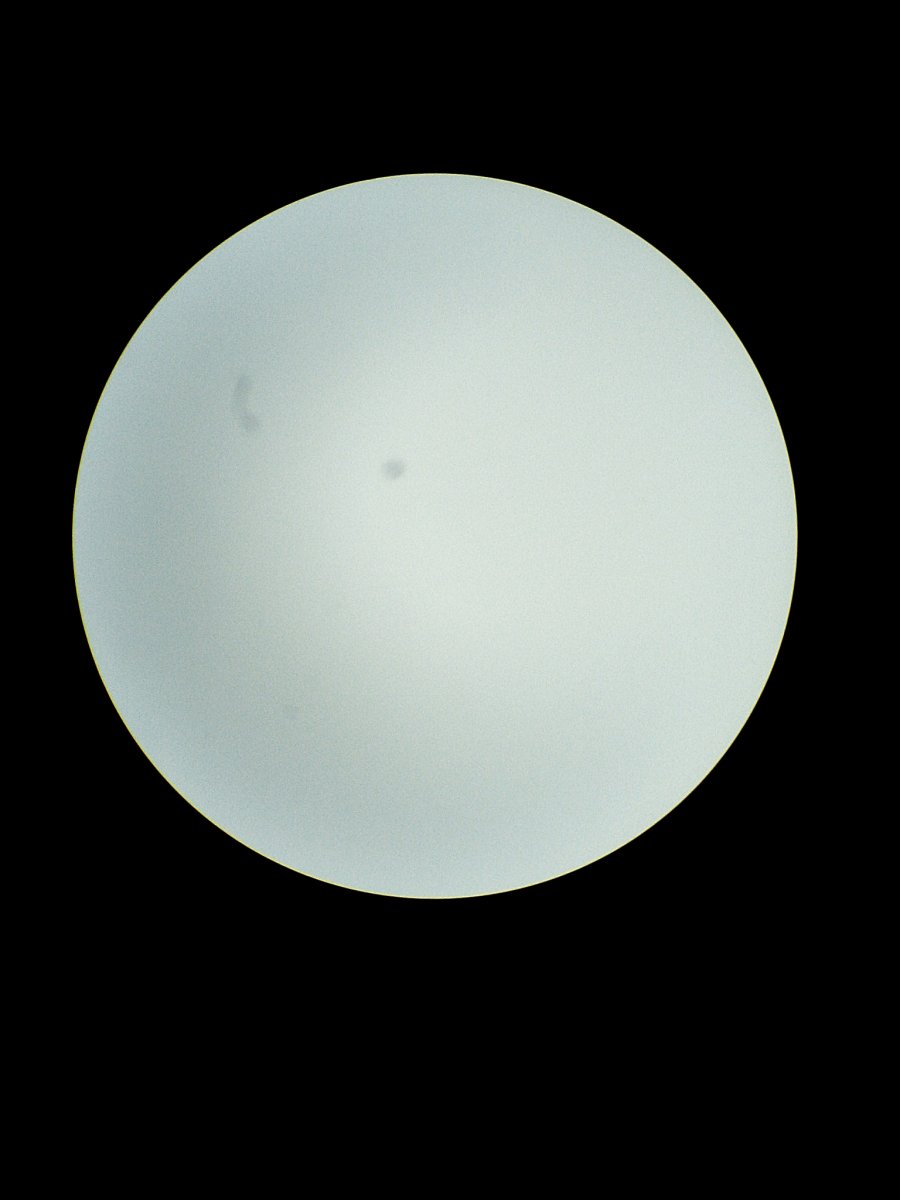

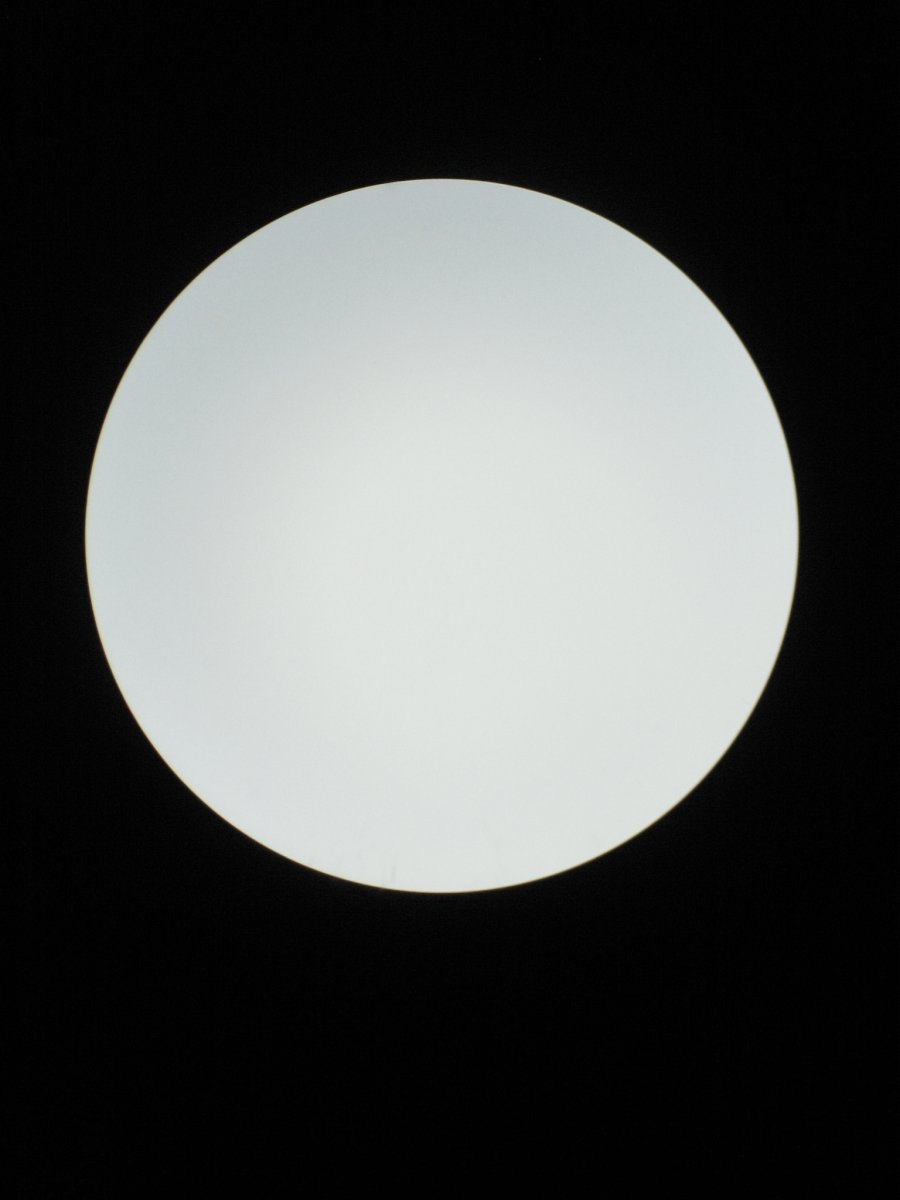

Поле зрения до чистки:


После:

Заправка основной части трубы осушенным азотом,произведена через "порт" в корпусе трубы, до заполнения. Под выходным давлением потока азота - (1/4) Бар. Соответствующим для заполнения внутренней полости основной части оптической трубы, имеющей данную форму и размеры.



Пример одной из работ:
Поступила по рекомендации оптика: Leupold Patrol 1.5-4x20 VX-R.

Поступила с проблемой бокового люфта трубки окуляра, что выражалось промахами при стрельбе по стальной мишени со звуковым контролем.
(Оптика после покупки перед установкой, изначально была выверена и обнулена).

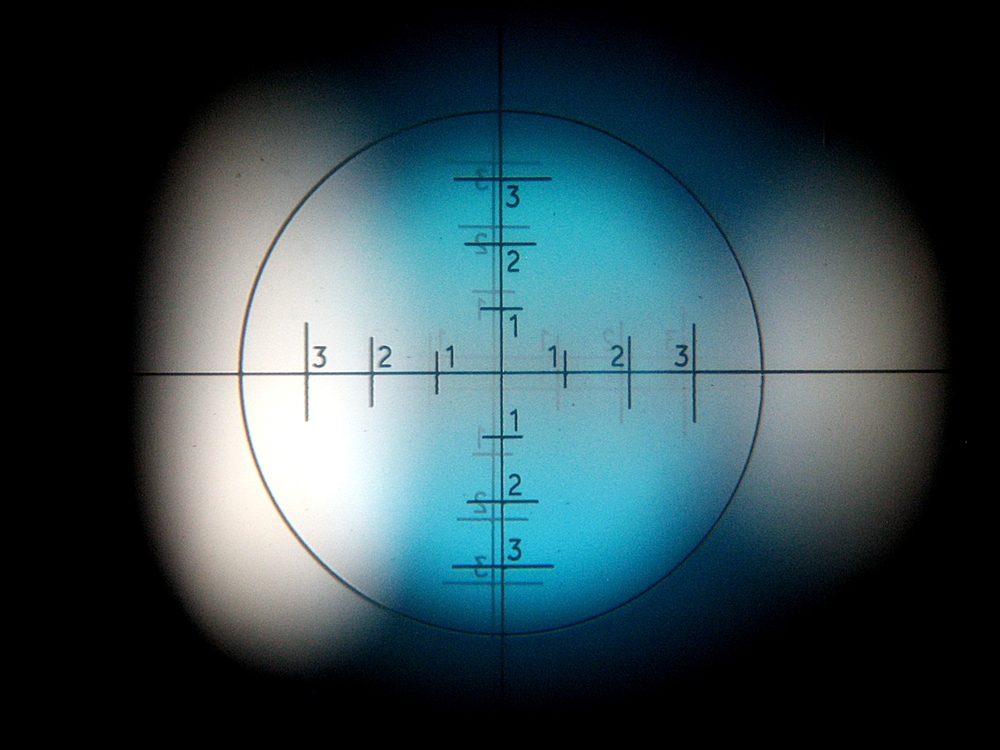

Разность положений прицельной оси до устранения бокового люфта :

По фото можно увидеть, что при установленных маховичках ввода вертикальных и горизонтальных поправок в нулевое положение,
разность положений центра прицельной оси не соответствует нулевым значениям. Как по вертикали, также по горизонтали: имеет место снижение центра прицельной оси с уклонением ее влево.

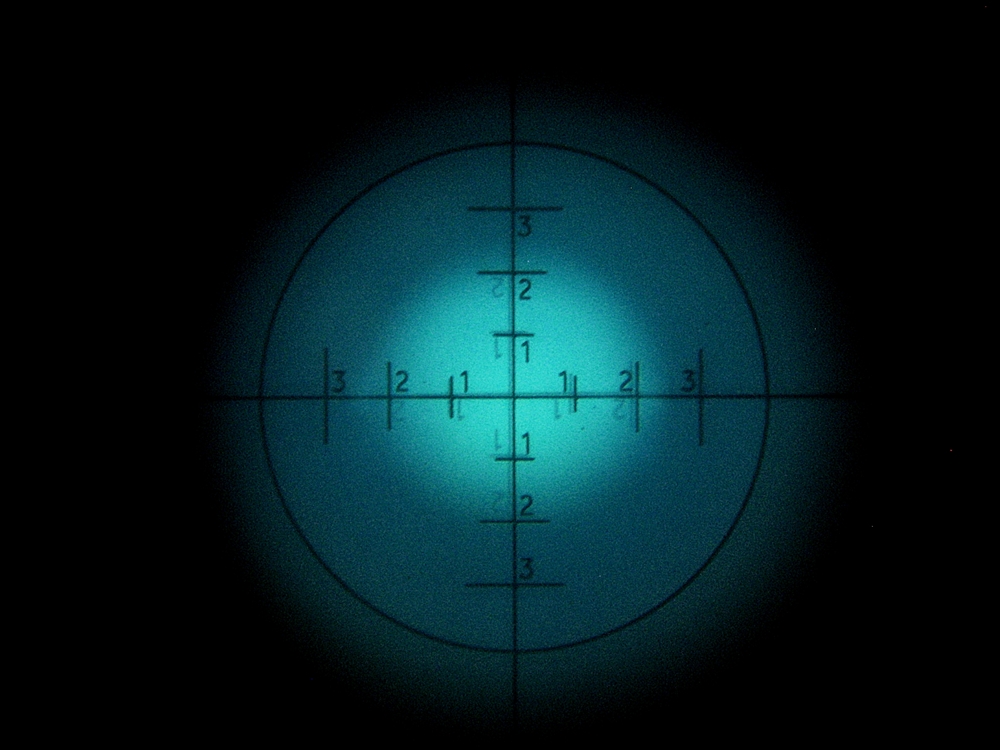

Разность положений прицельной оси после устранения люфта :

p.s. Не смотря на то, что на всю оптику от Leupold & Stevens заявлена пожизненная гарантия, она также не вечна и тоже, выходит из строя....



Добрый день,нужен ремонт прицела не работают маховички прицельной сетки прицел ( bsa essencial).С.ув.



Ответил лс.



пример одной из работ:
Поступила бюджетная оптика Bushnell 3-9x32 WP.Сетка "дуплекс", цена деления шкал механизмов ввода поправок : 1клик = 1/4" 100yd.

Поступила на доработку по установке дополнительных демпферных колец между линзами и их оправами, предохраняющих линзы от сколов в момент выстрелов. Плюс фиксация всех внутренних зажимных резьбовых колец. Что улучшает добротность сборки оптики и повышает сопротивляемость прицела мощным нагрузкам отдачи при каждом выстреле.

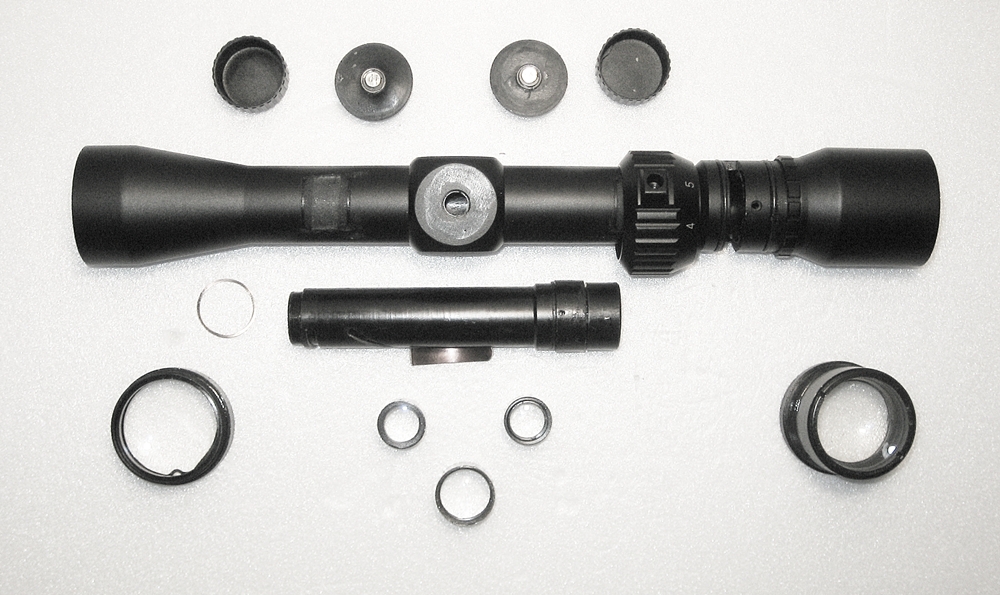

Прицел в разобранном виде перед его доработкой:

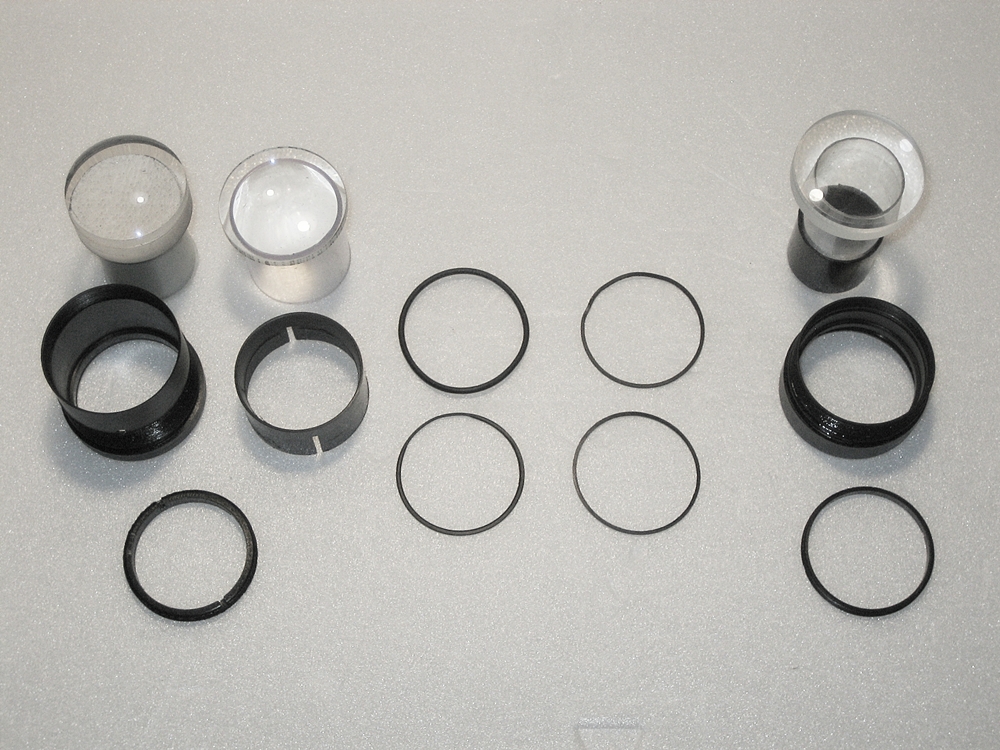

Подбор дополнительных демпферных колец:

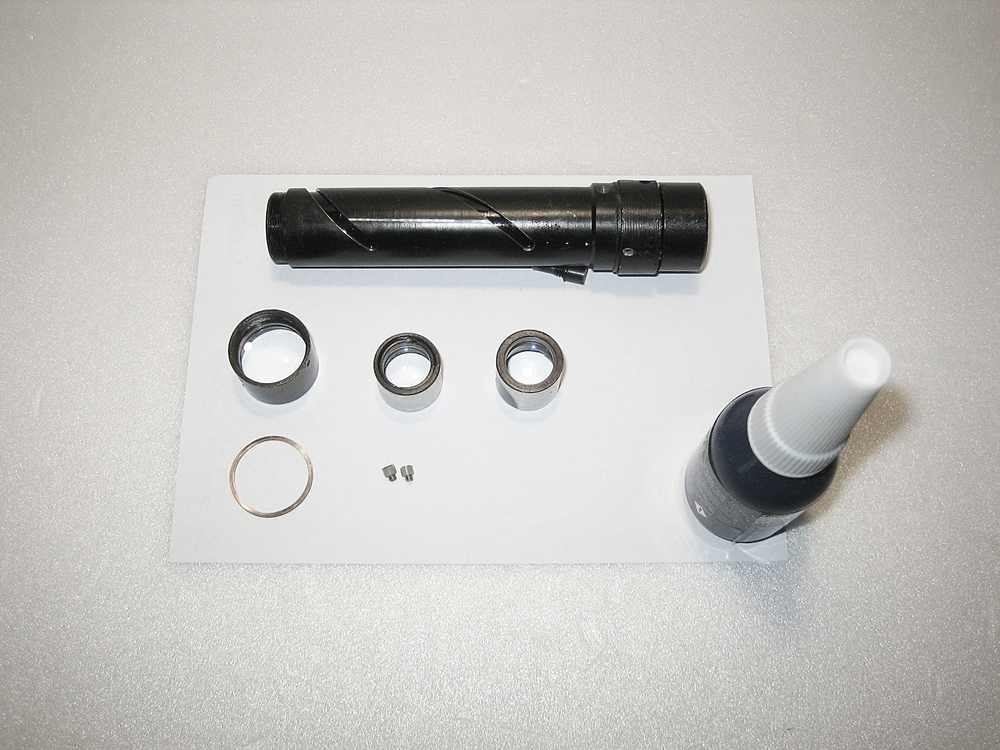

Трансфокатор в разобранном виде перед фиксацией внутренних резьб:

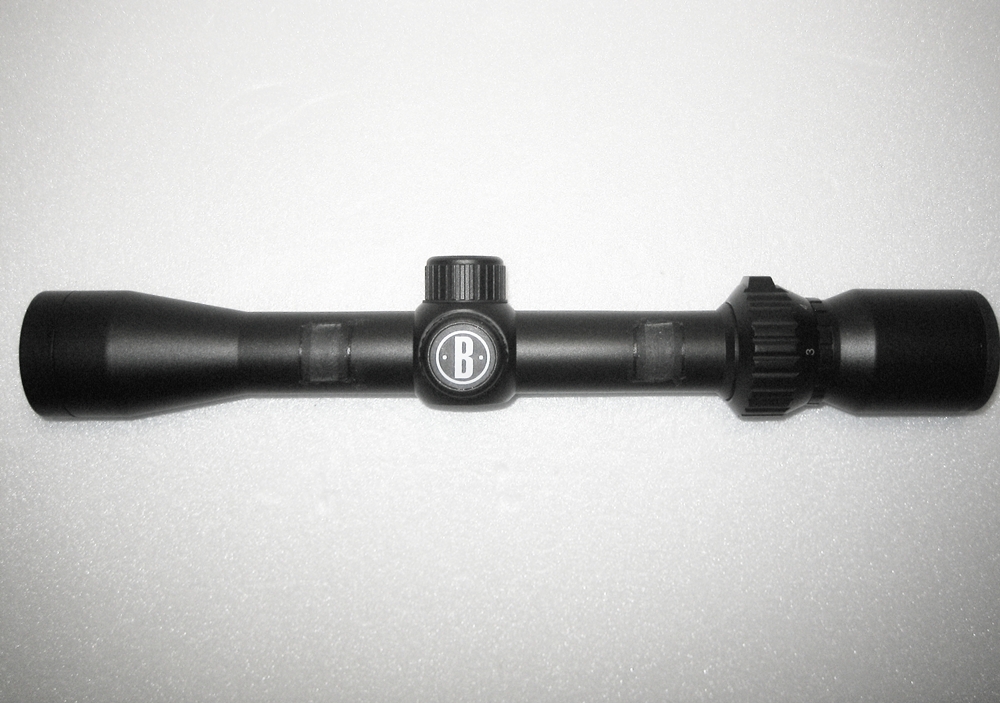

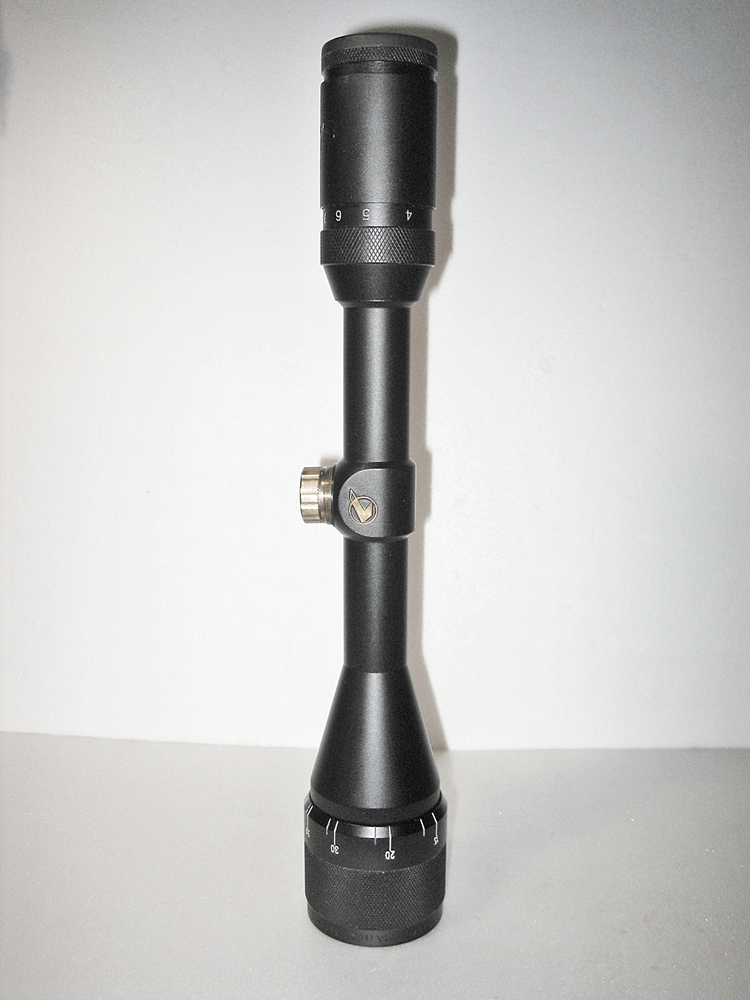

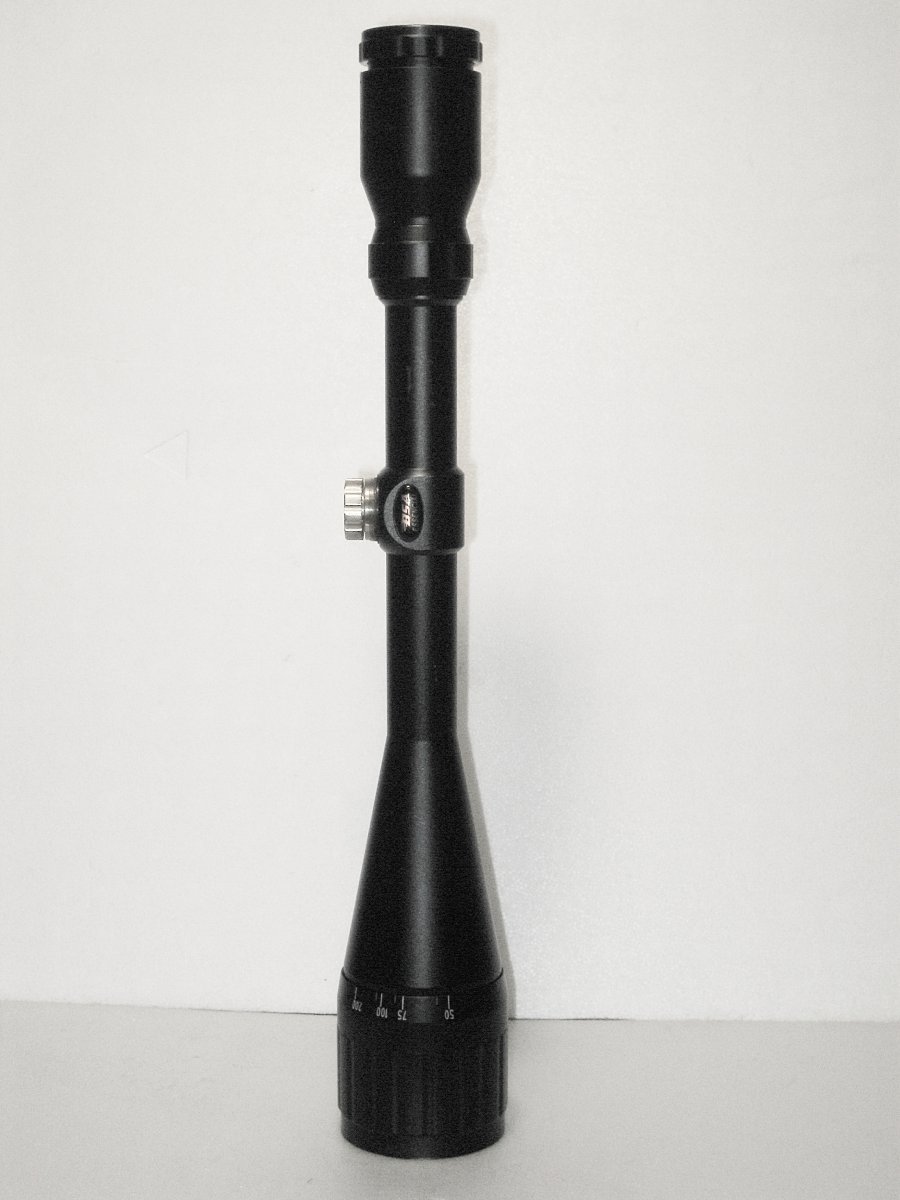

Прицел в собранном виде после доработки:



пример одной из работ:

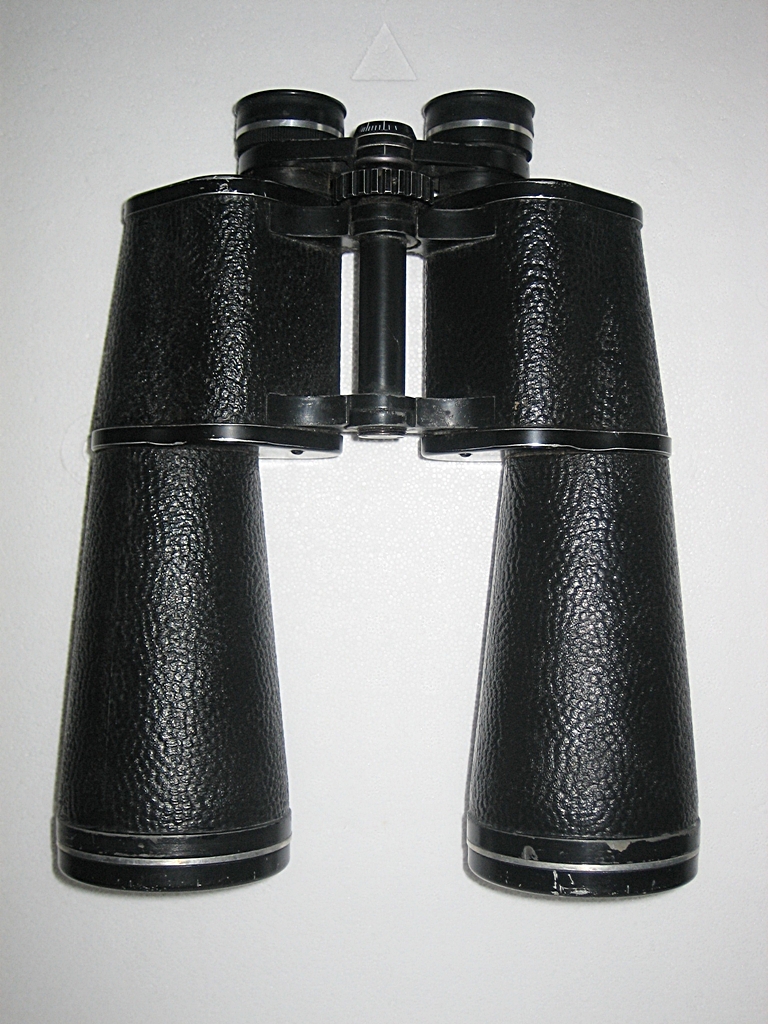

Поступил бинокль Hans Weiss Optik 22x70.

Поступил с проблемой наличия дивергенции оптических осей. Которую владелец не смог самостоятельно устранить вращением оправ объективов.

Исследованием плоскостей посадочных гнезд призм и самих призм на отклонение в углах между рабочими гранями установлено:
1. посадочные гнезда на мостах обоих призмоблоков фрезерованы с расширенными допусками и расчитаны на юстировку положения призм припасовкой.
2. 2 призмы изготовлены с жесткими допусками и не имеют отклонений в углах.
3я призма изготовлена с отклонением на грани допустимого предела.
4я призма с минимальным отклонением в углах между гранями.

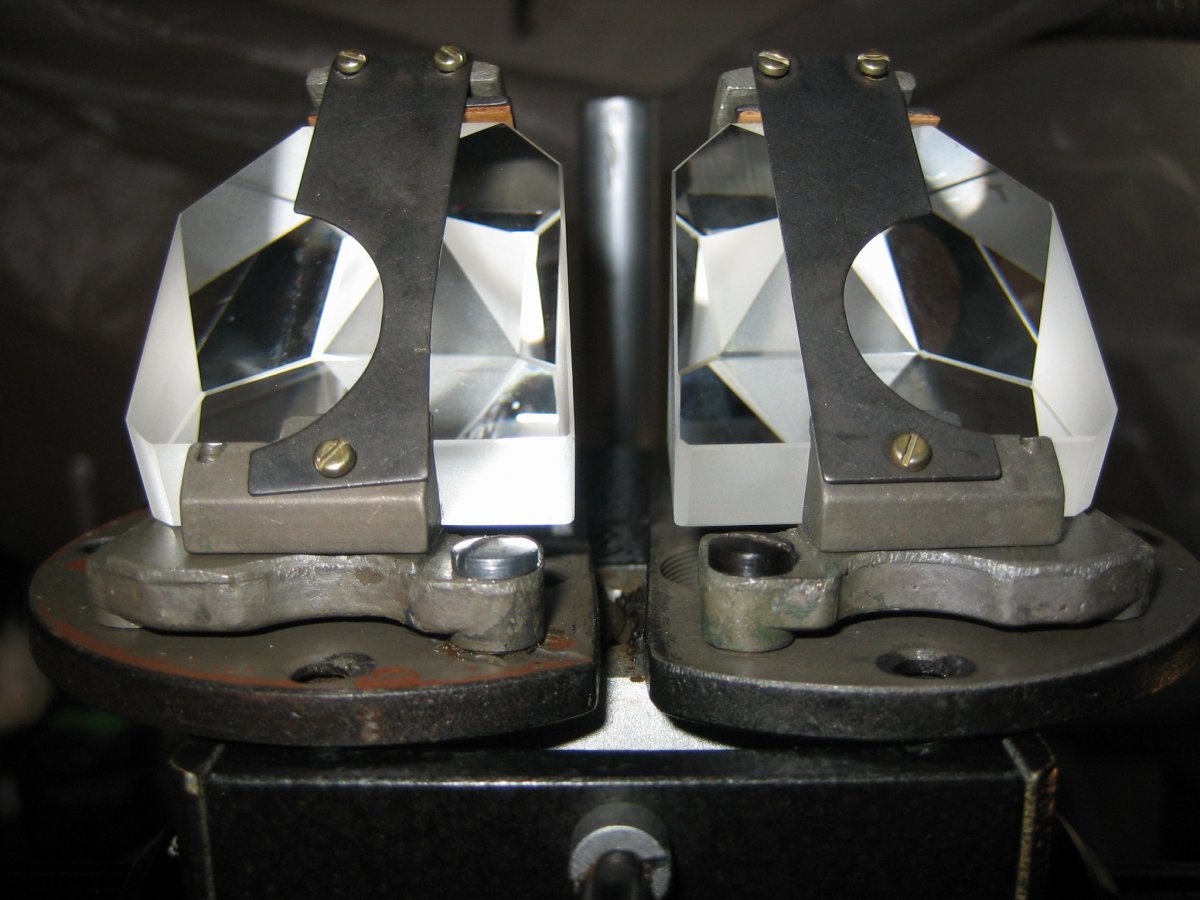

Поэтому, было принято решение первые 2 призмы, не имеющие отклонений, разместить в выходных гнездах/т.е. их гипотенузными гранями к окулярами/. Призмы с отклонениями, - в входных гнездах/т.е. их гипотенузными гранями к объективами/.
Такая калибровка и размещение призм уменьшает побочные аберрации, увеличивает общую разрешающую способность бинокля и упрощает компенсацию не параллельности оптических осей при юстировке оправами объективов, вызванную наличием зазоров в посадочных гнездах призм и наличием в бинокле призм с отклонениями в углах между рабочими гранями.

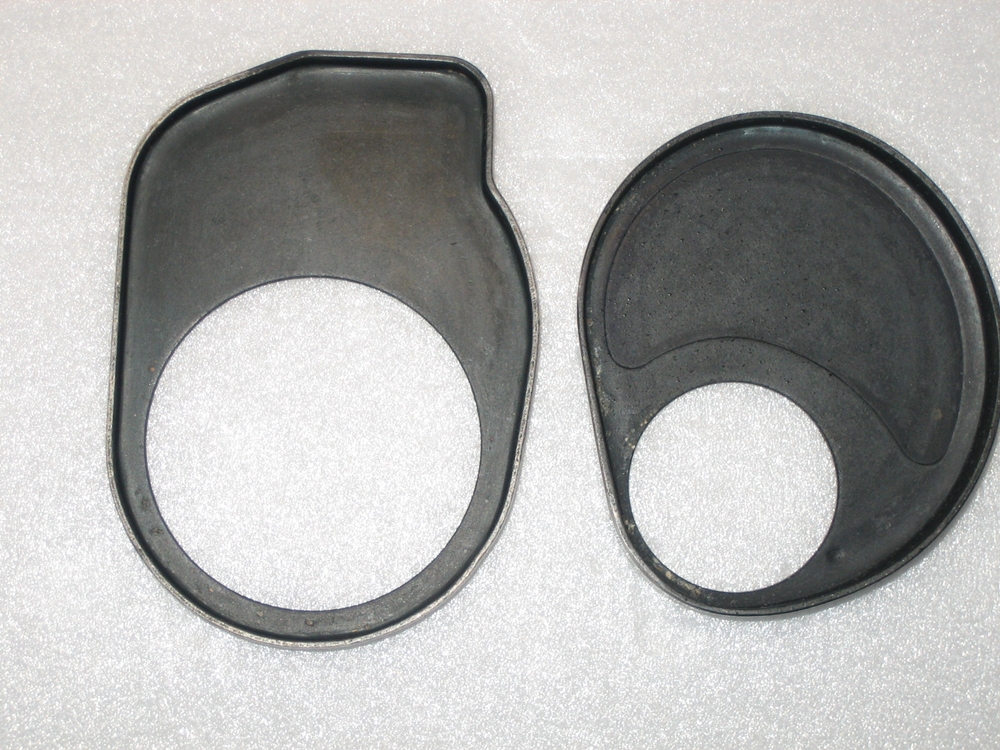

Дополнительно, по желанию владельца, в бинокль уставлены колпаки на призмы и зачернены прижимы призм.



пример одной из работ:
Поступила на ремонт оптика BSA Essencial 6-24x50 AO. Сетка Mil-Dot. Цена деления механизмов ввода поправок: 1клик = 1/8" /100yds.

Поступила с проблемой невозможности ввода поправок при вращении соответствующих маховичков.
В процессе разборки, было выявлено:
1. Побочные люфты в механике трансфокатора;
2. Деформация возвратной пружины.

Извлеченный из прицела трансфокатор:

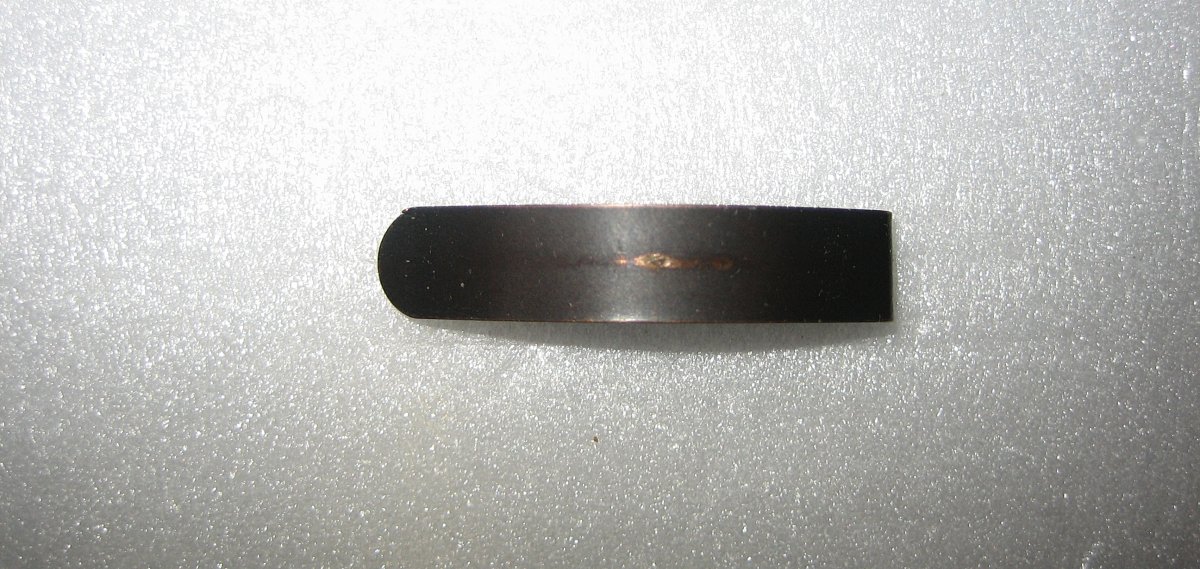

Извлеченная из прицела деформированная возвратная пружина:

В процессе ремонта, полностью устранены побочные люфты в механике трансфокатора и заменена возвратная пружина. Плюс проведена выверка прицела.

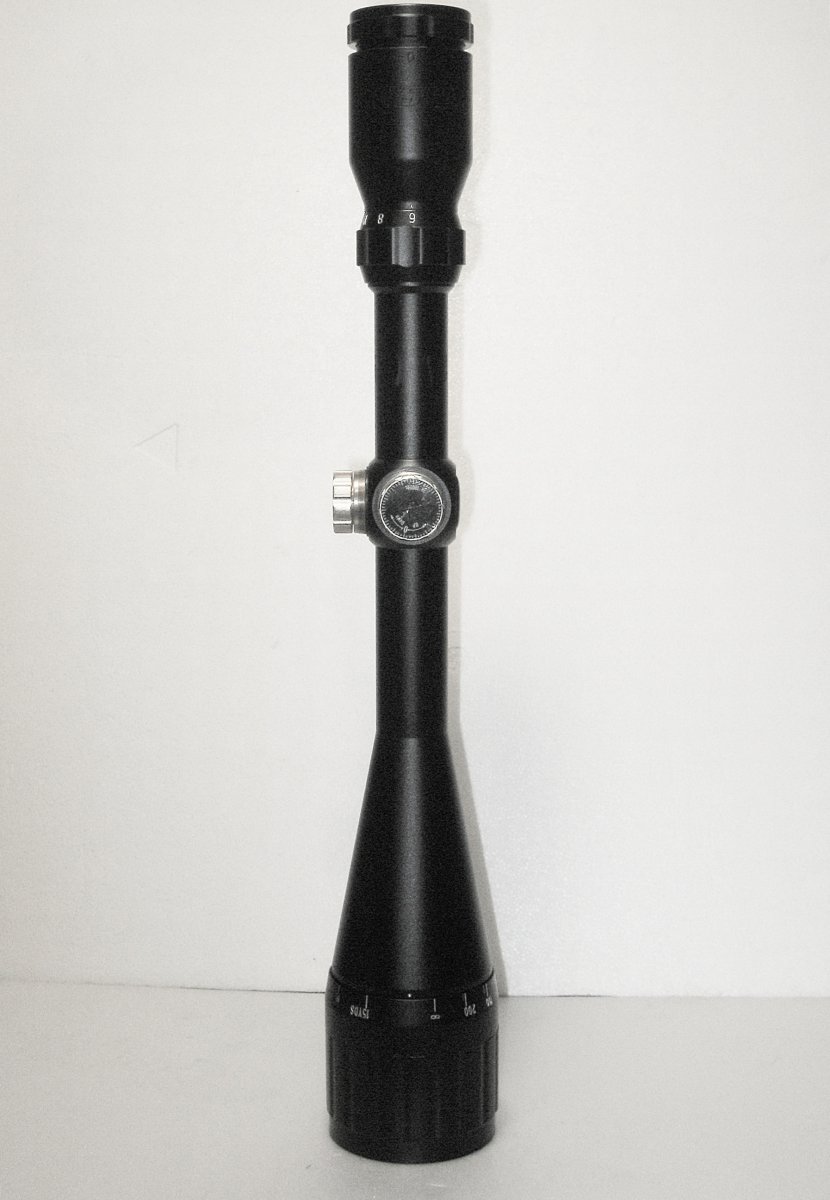

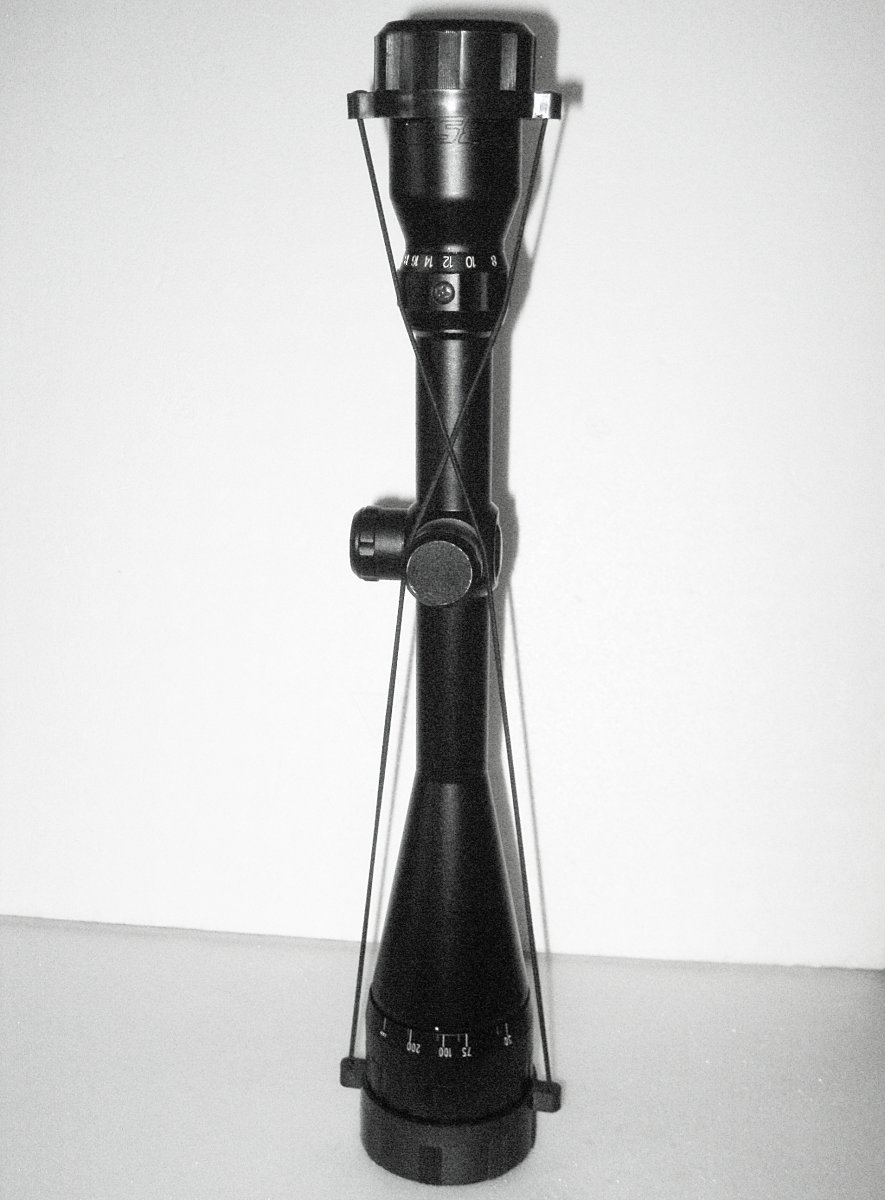

Собранный прицел после устранения неисправностей:



пример одной из работ:

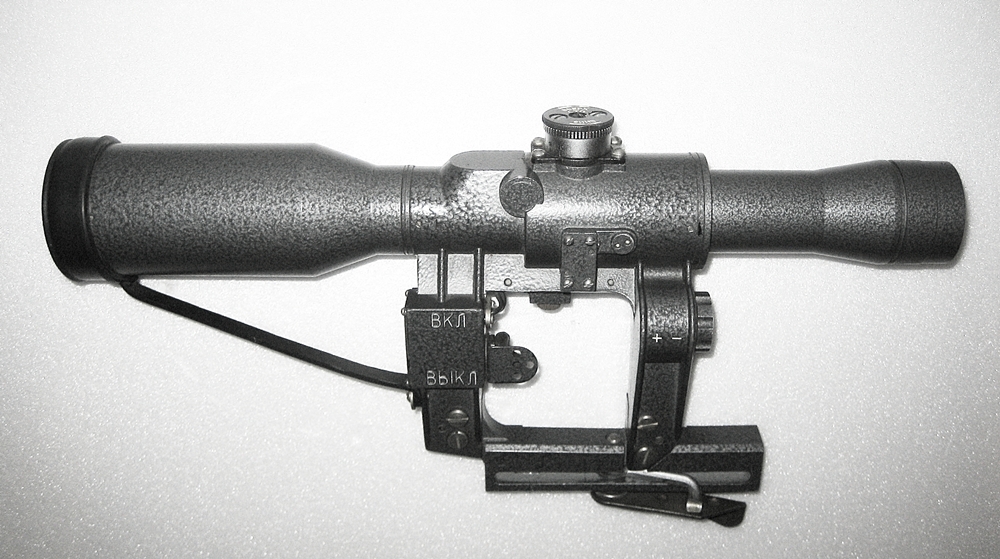

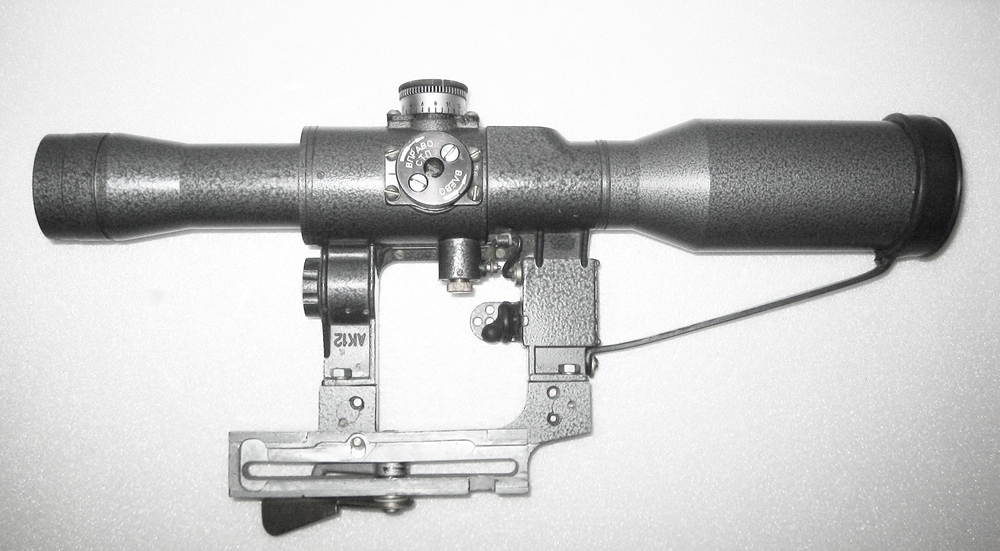

На ремонт поступила оптика ПОСП 6х42В з-д БелОМО.

Поступила с неисправной подсветкой.

В процессе ремонта, исправная работа подсветки восстановлена:

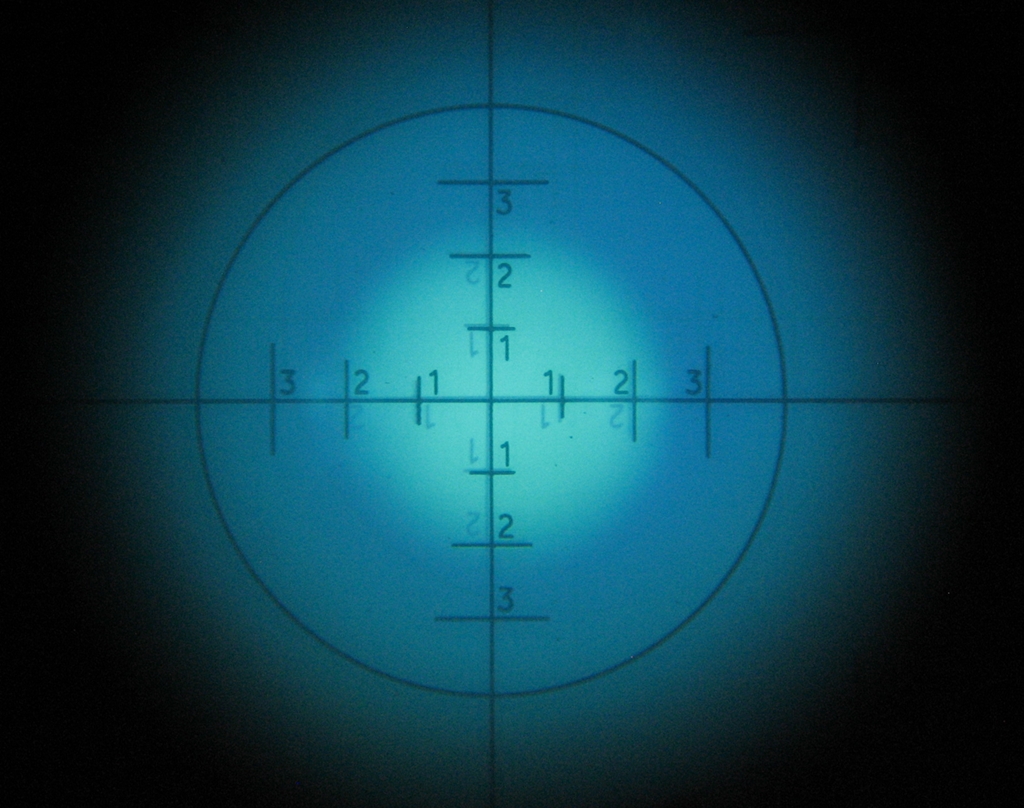

Подсветка функционирует стабильно:



пример одной из работ:

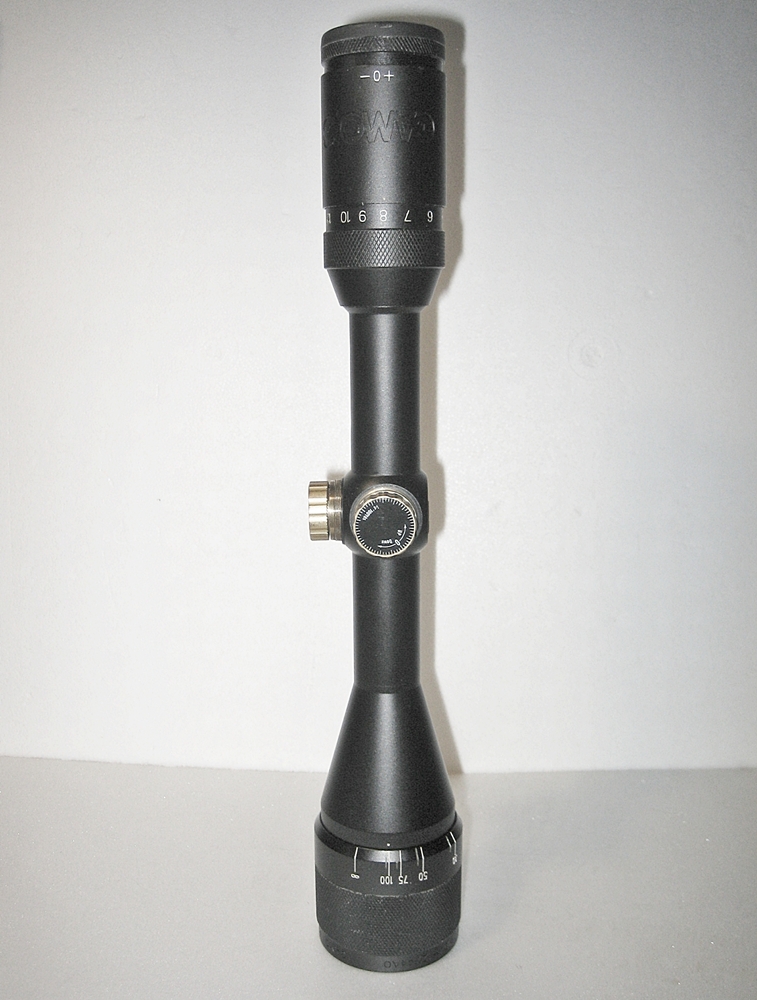

Поступила оптика Gamo Matrik MD4-12x44 AO. Сетка штатная не гравированная, тип "милдот". Цена деления шкал и 1клика - 1/4"/100yds.

Поступила на ТО по замене штатной прицельной сетки "Милдот" на широкоугольную "Милдот". Плюс параллельное устранение люфтов во внутреннем механизме трансфокации.

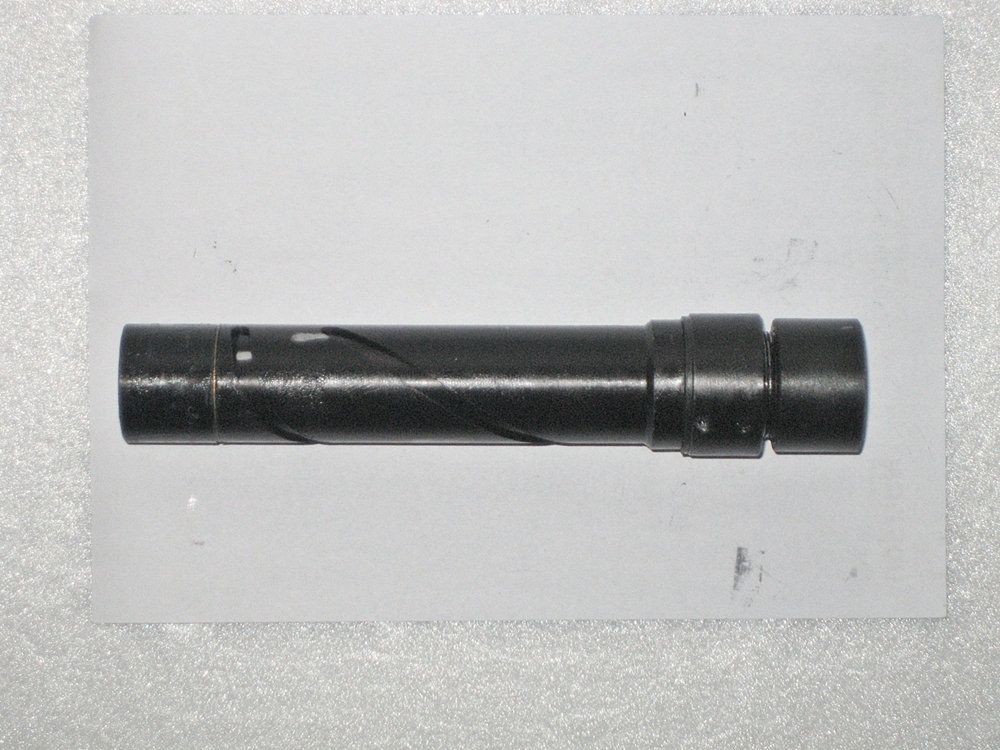

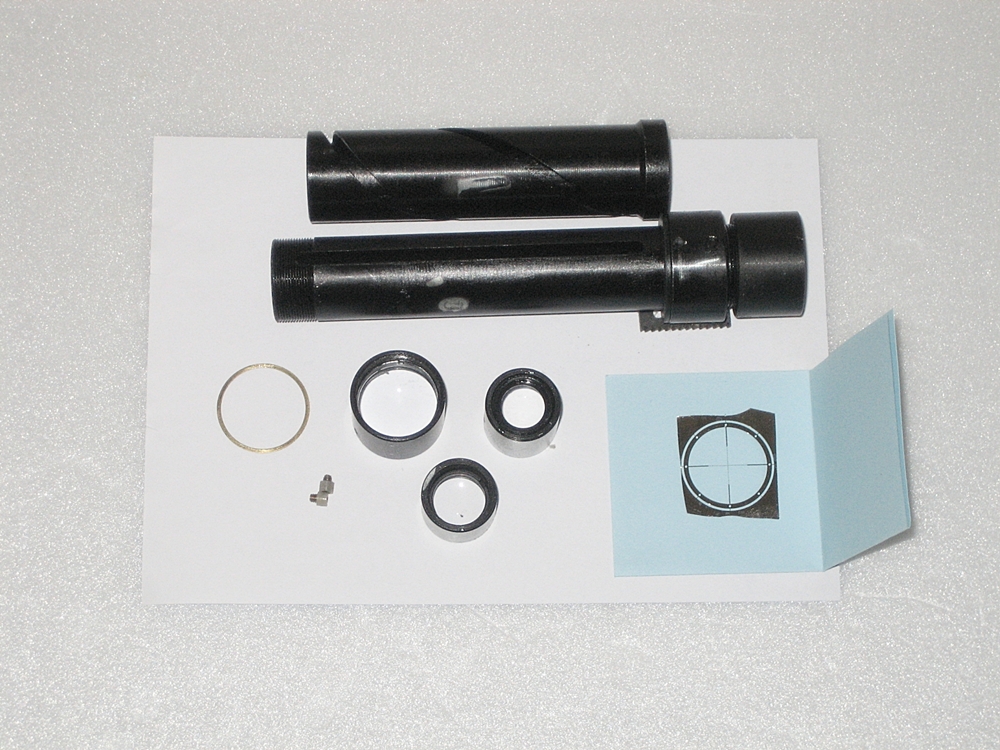

Извлеченный трансфокатор:

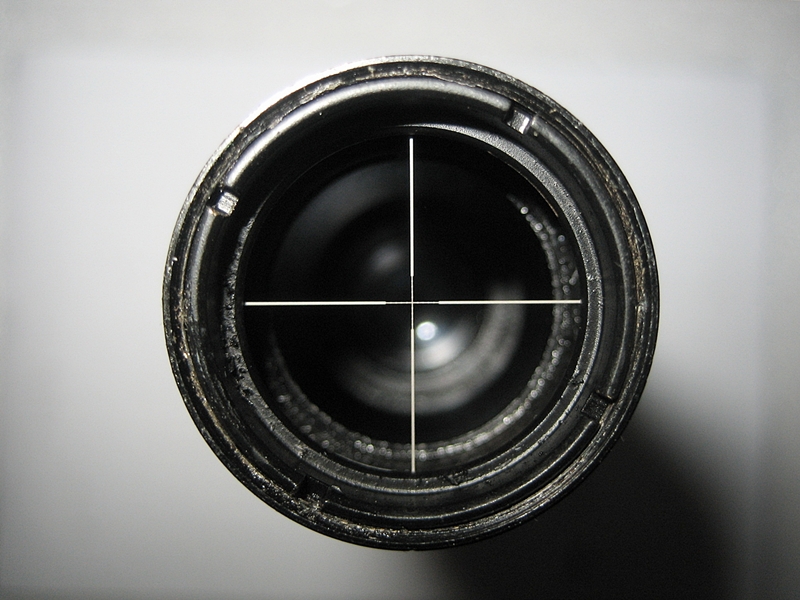

Трансфокатор в разобранном виде, перед гарячим демонтажем кольца-рамки со штатной сеткой:

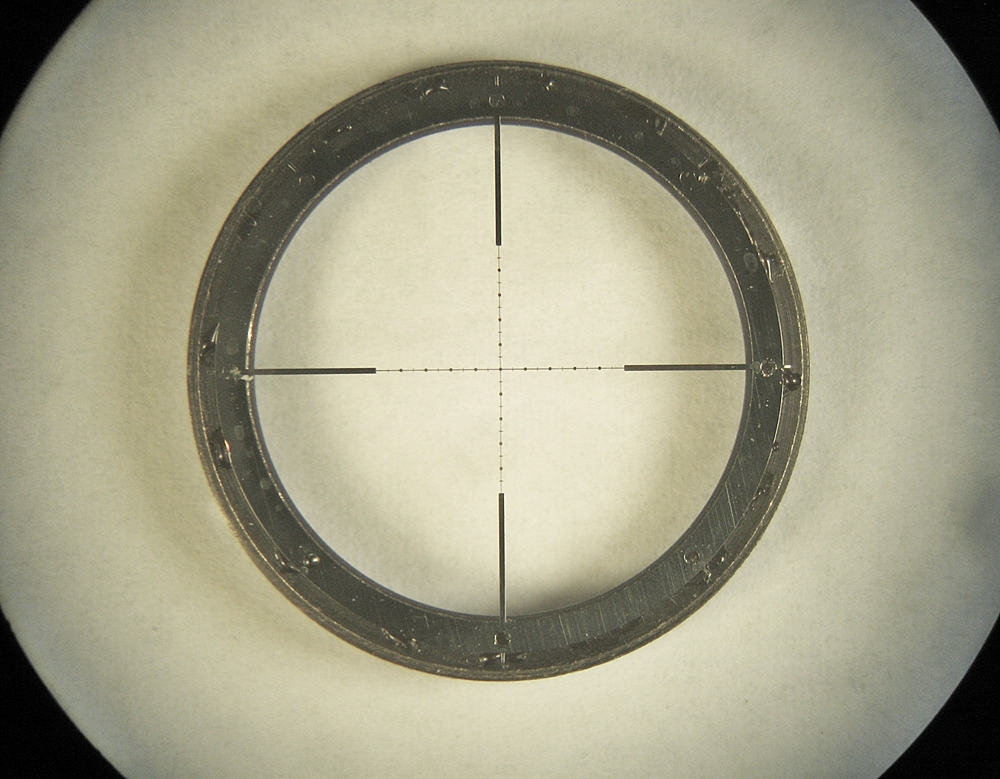

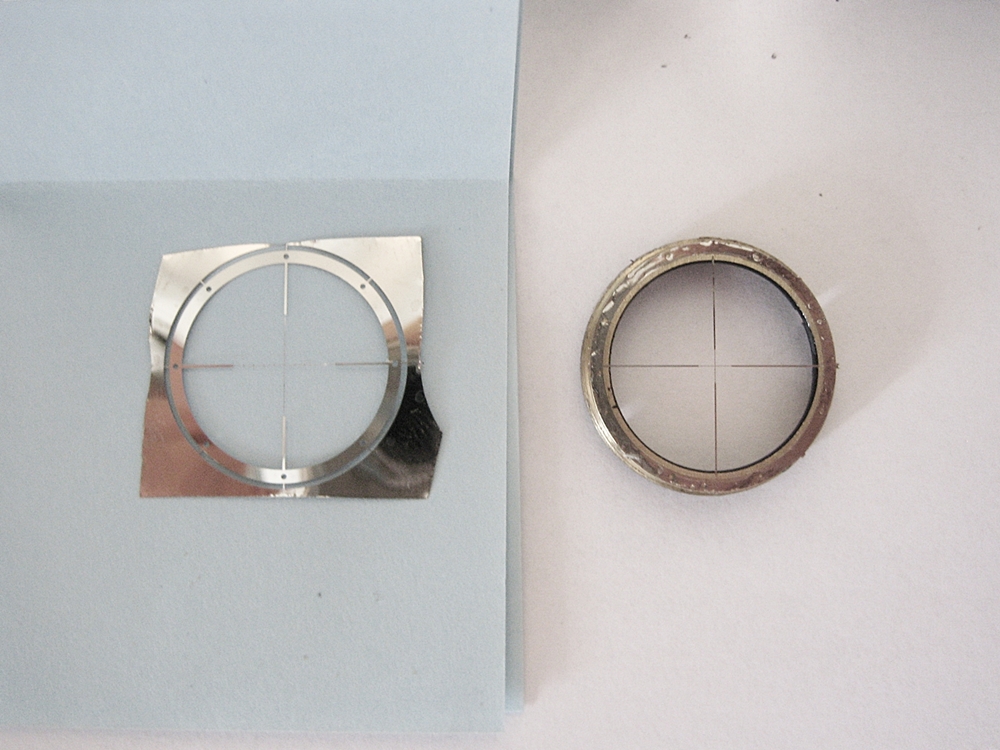

Извлеченное кольцо-рамка со штатной сеткой :

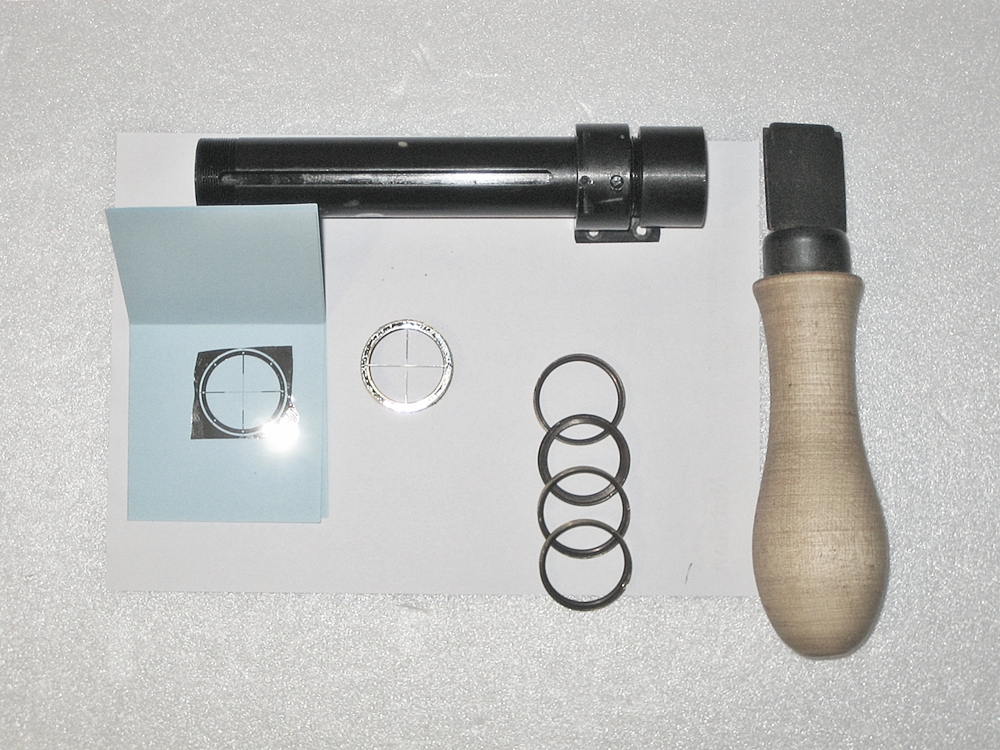

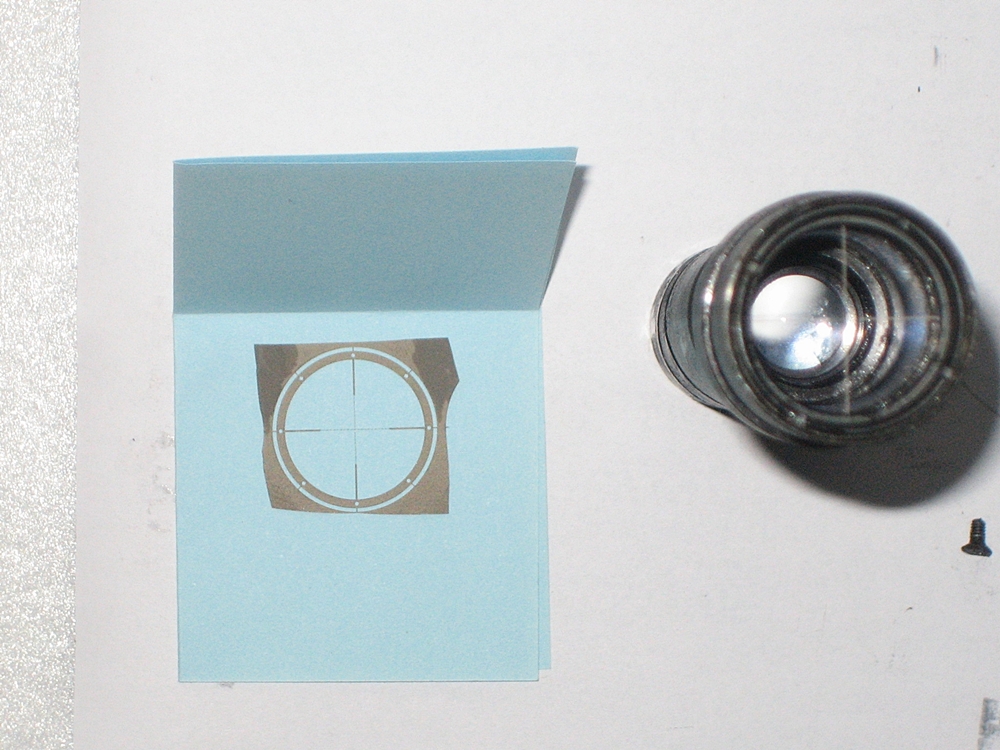

Подбор нового кольца-рамки для крепления на нем новой широкоугольной сетки "Милдот":



Центрирование новой прицельной сетки на кольце-рамке под микроскопом:



Поле зрения прицела до замены прицельной сетки:

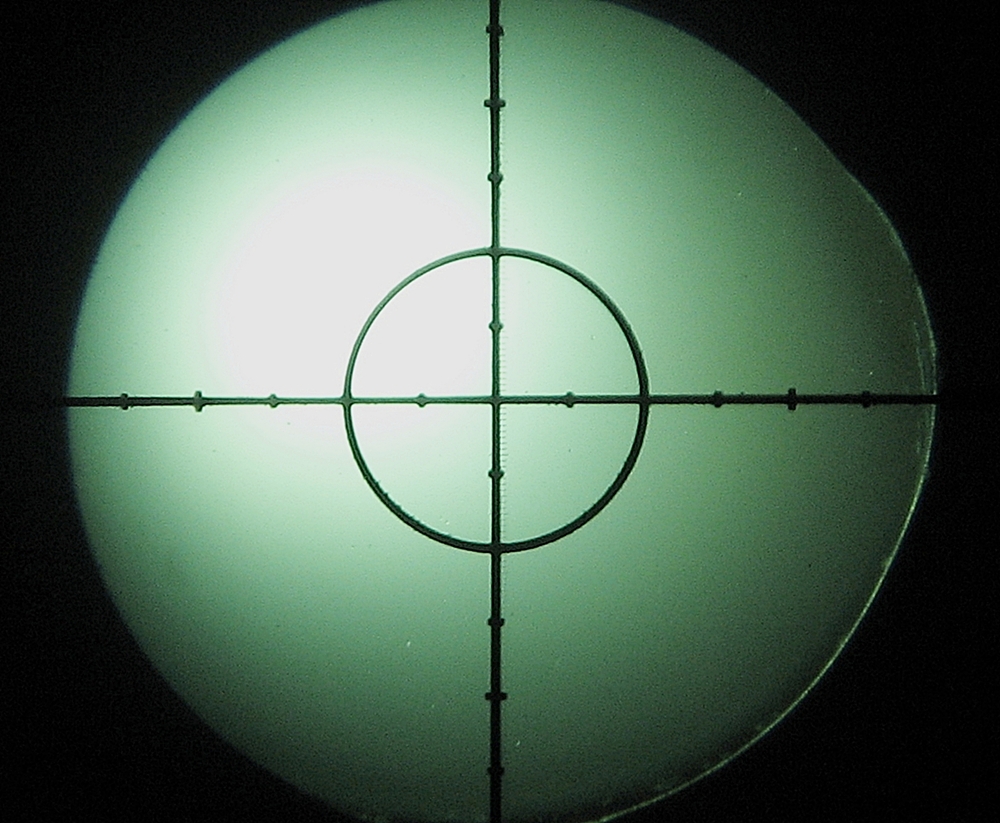

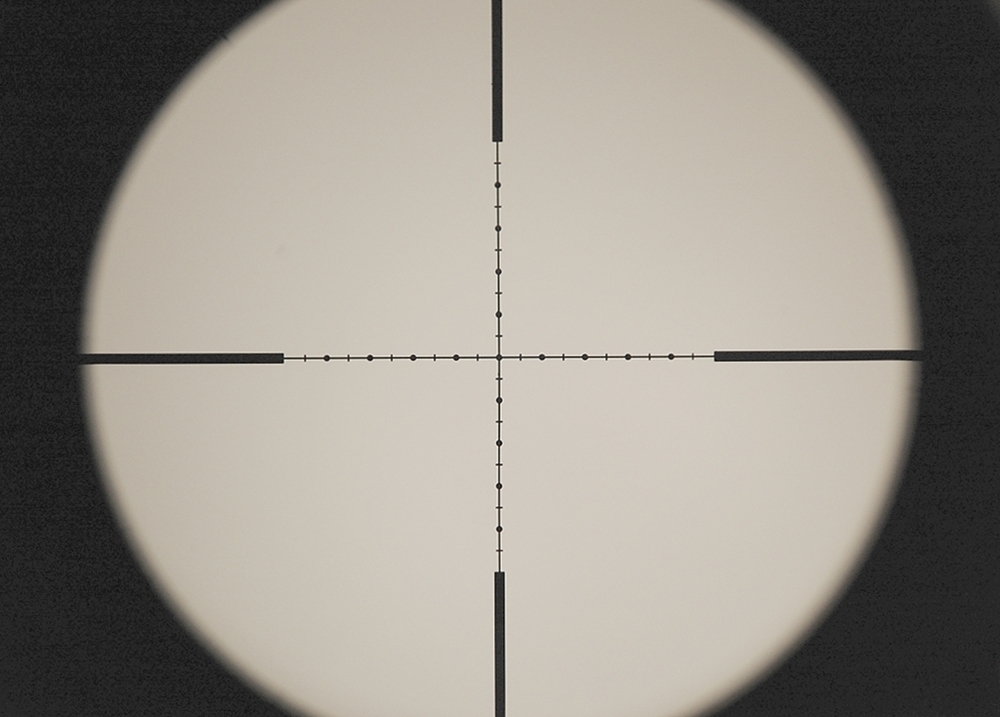

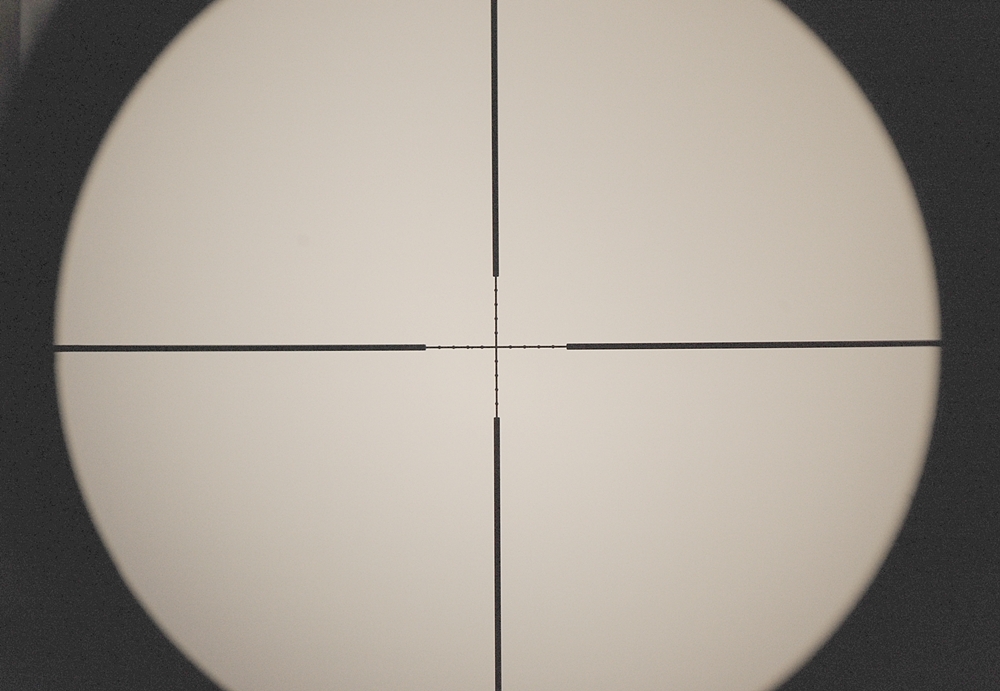

Поле зрения после замены сетки и последующей сборки, юстировки и выверки оптики:



один из примеров:

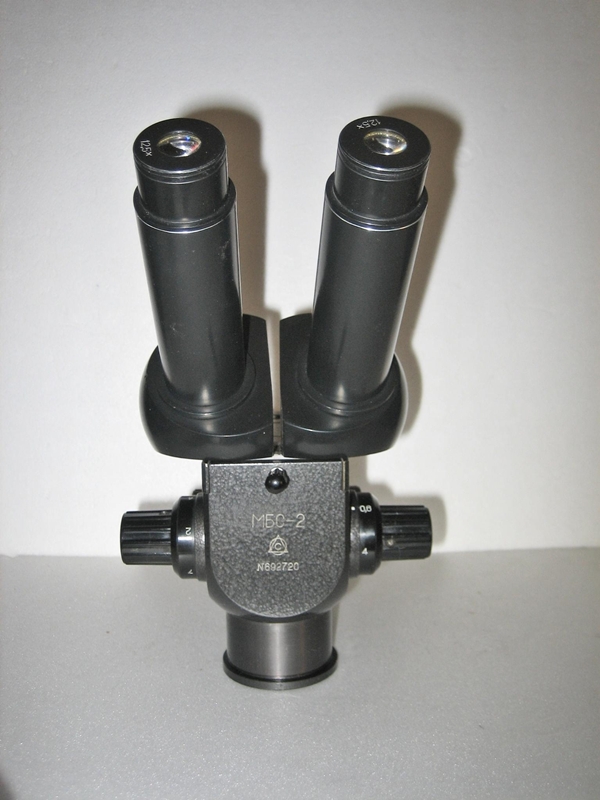

Поступил стереомикроскоп МБС-2 советского пр-ва, Лыткаринского ЗОС, 1969г.


Поступил после долгосрочного хранения, для проведения ТО/замены смазки, регулировки механики, чистки его оптических частей и общей
юстировки /.

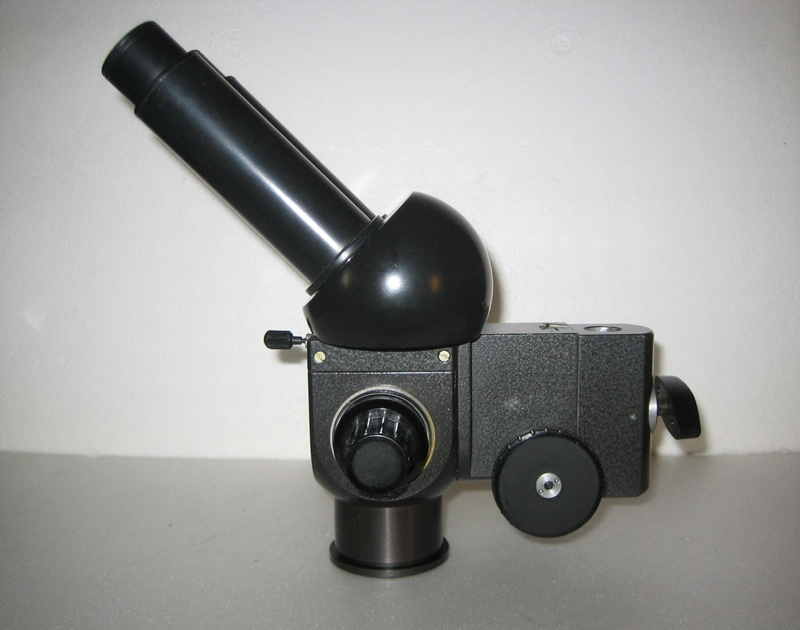

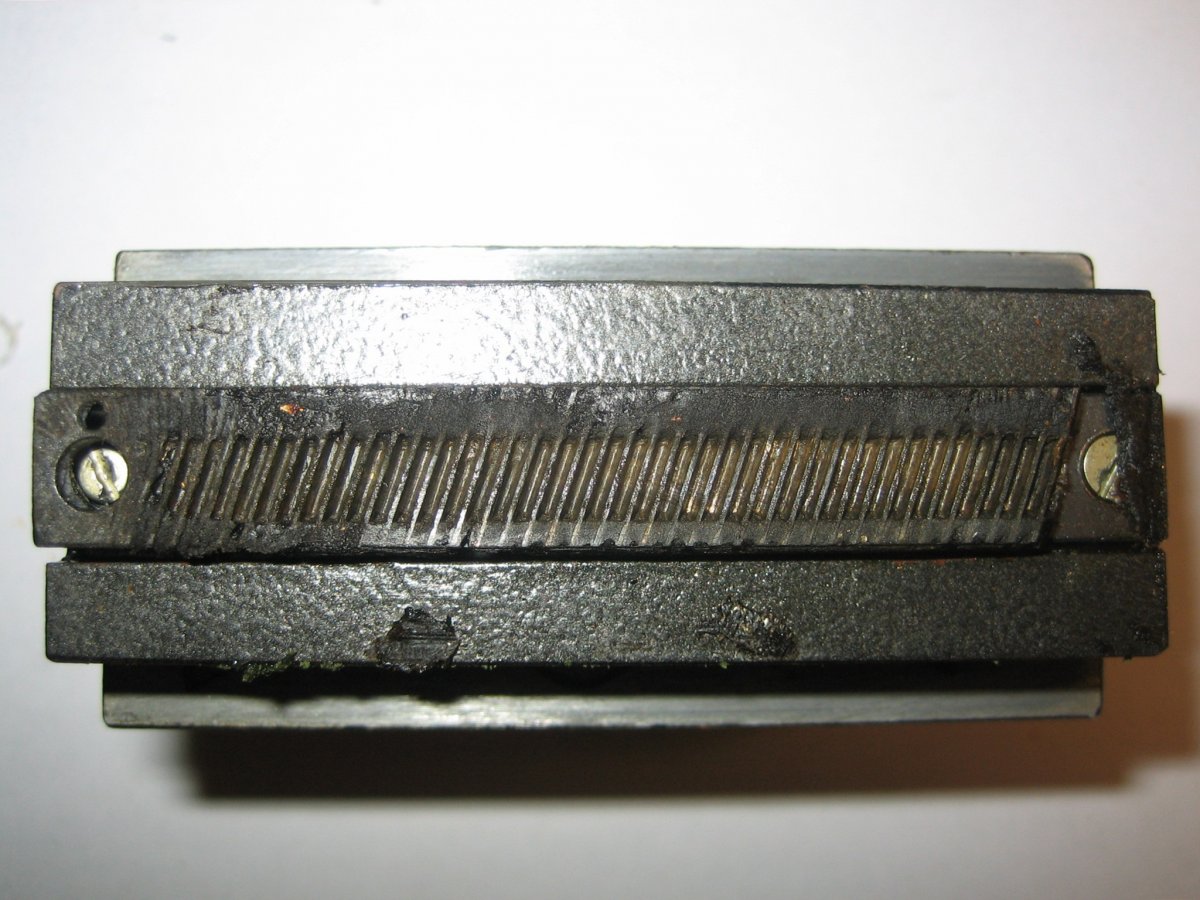

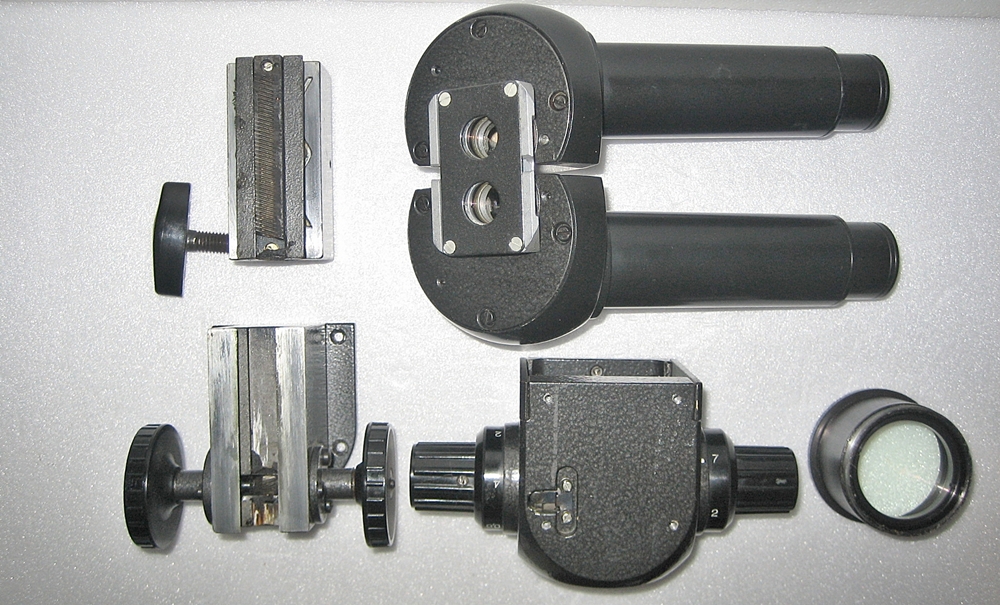

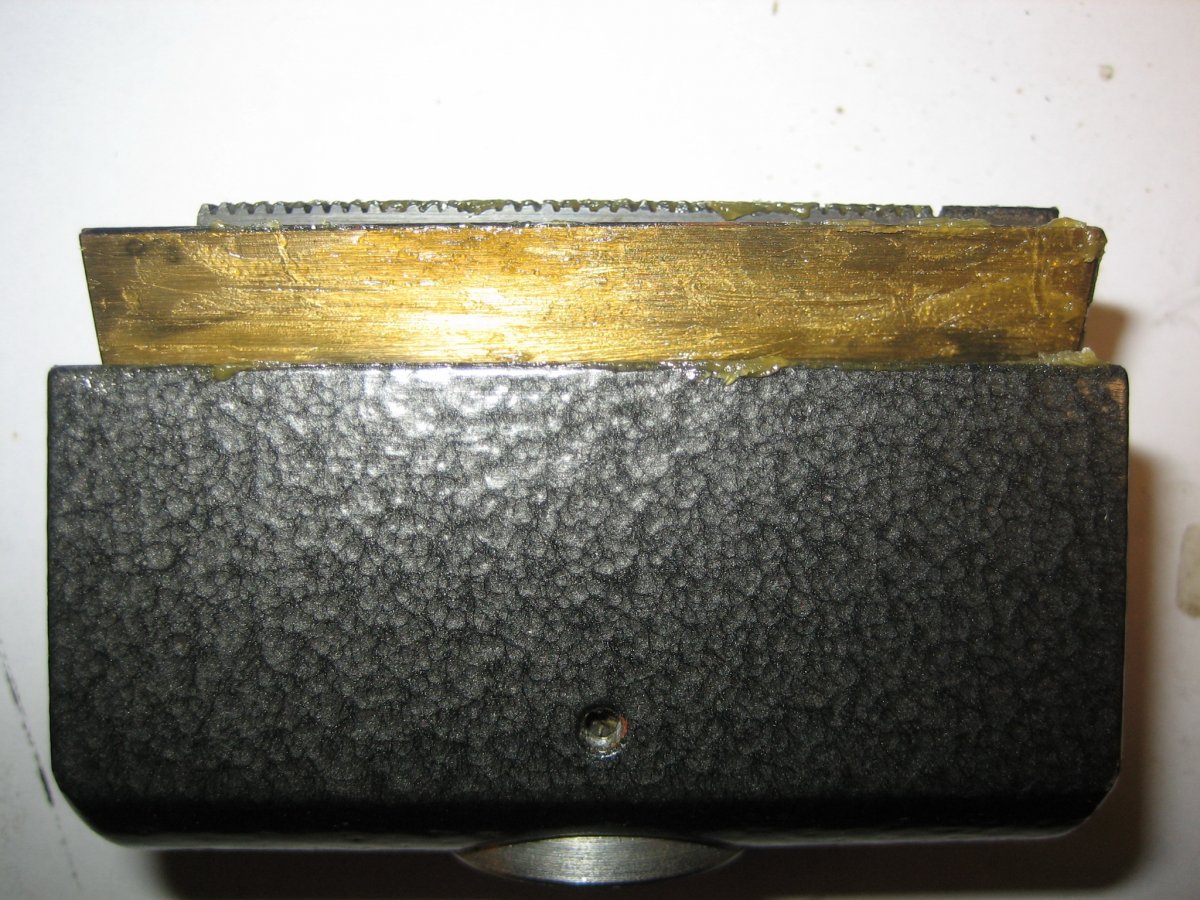

Микроскоп в разобранном виде для проведения ТО:

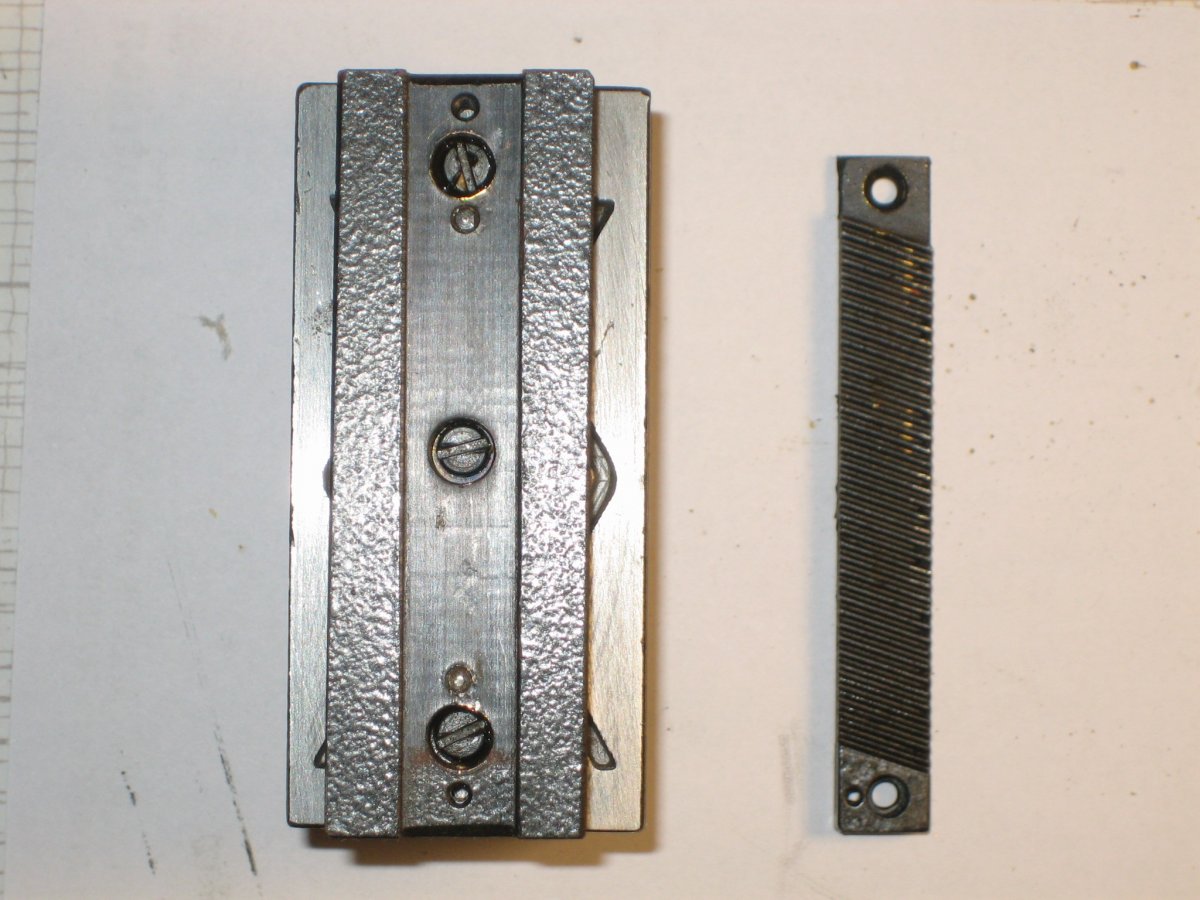

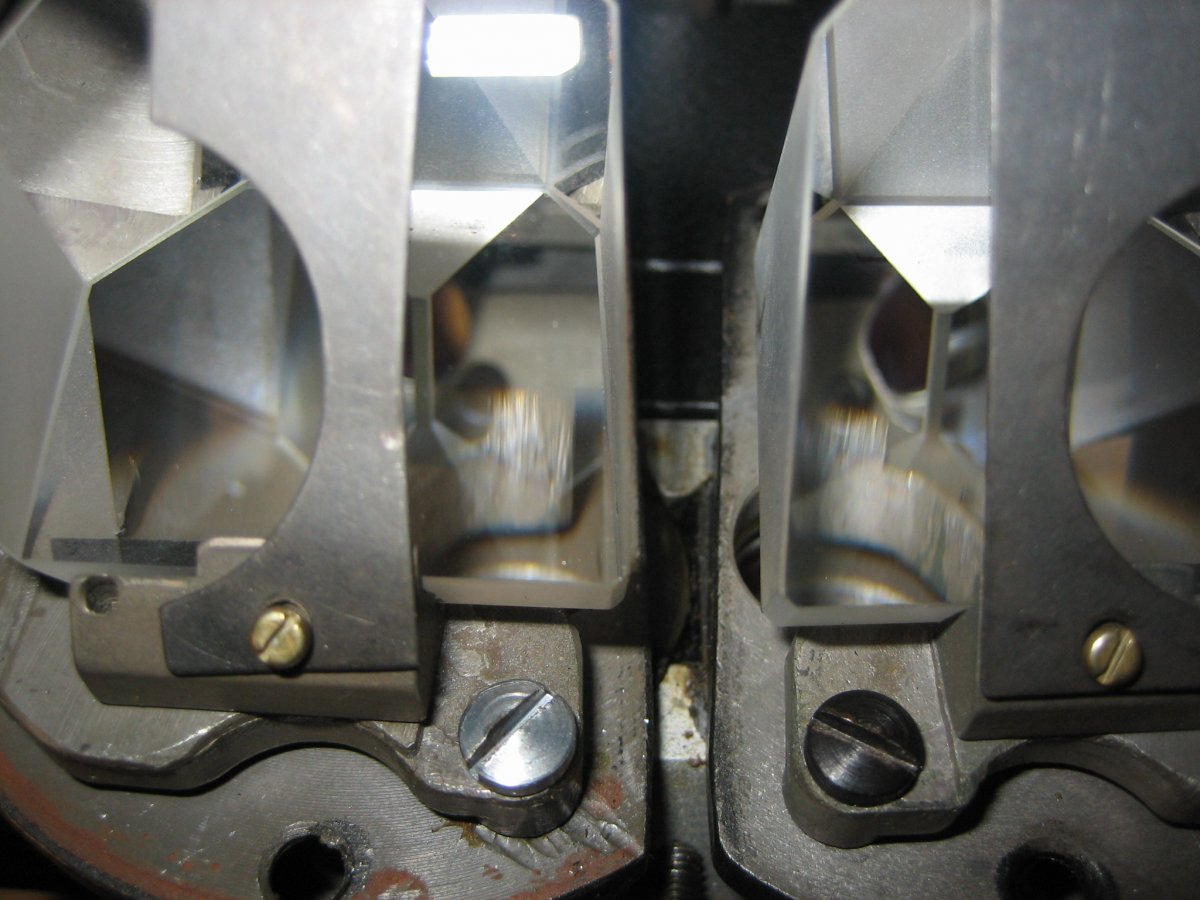

Окулярно-призменная насадка в разобранном виде, для чистки ее оптических деталей и юстировки призм:

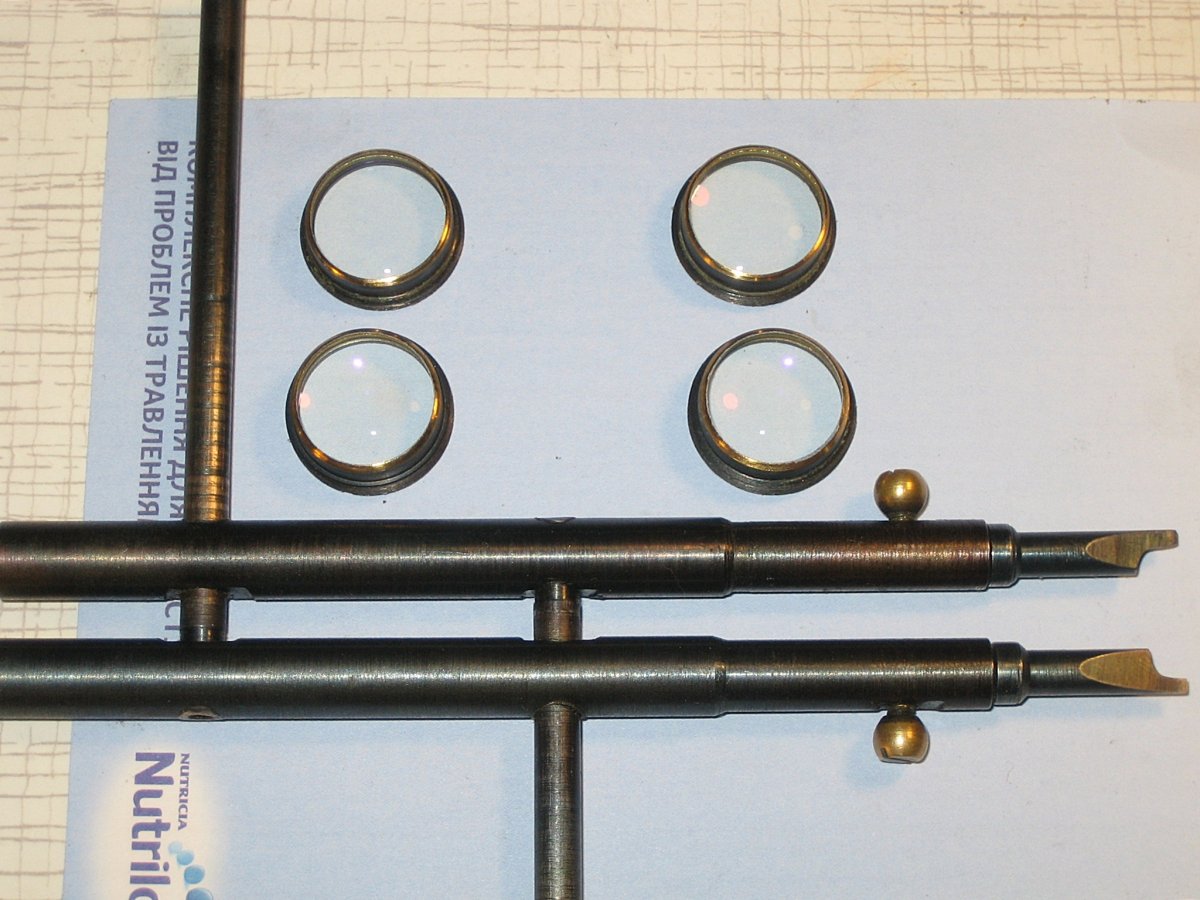

Снятые линзы блока изменения кратности, в процессе их чистки при проведении общей юстировки :

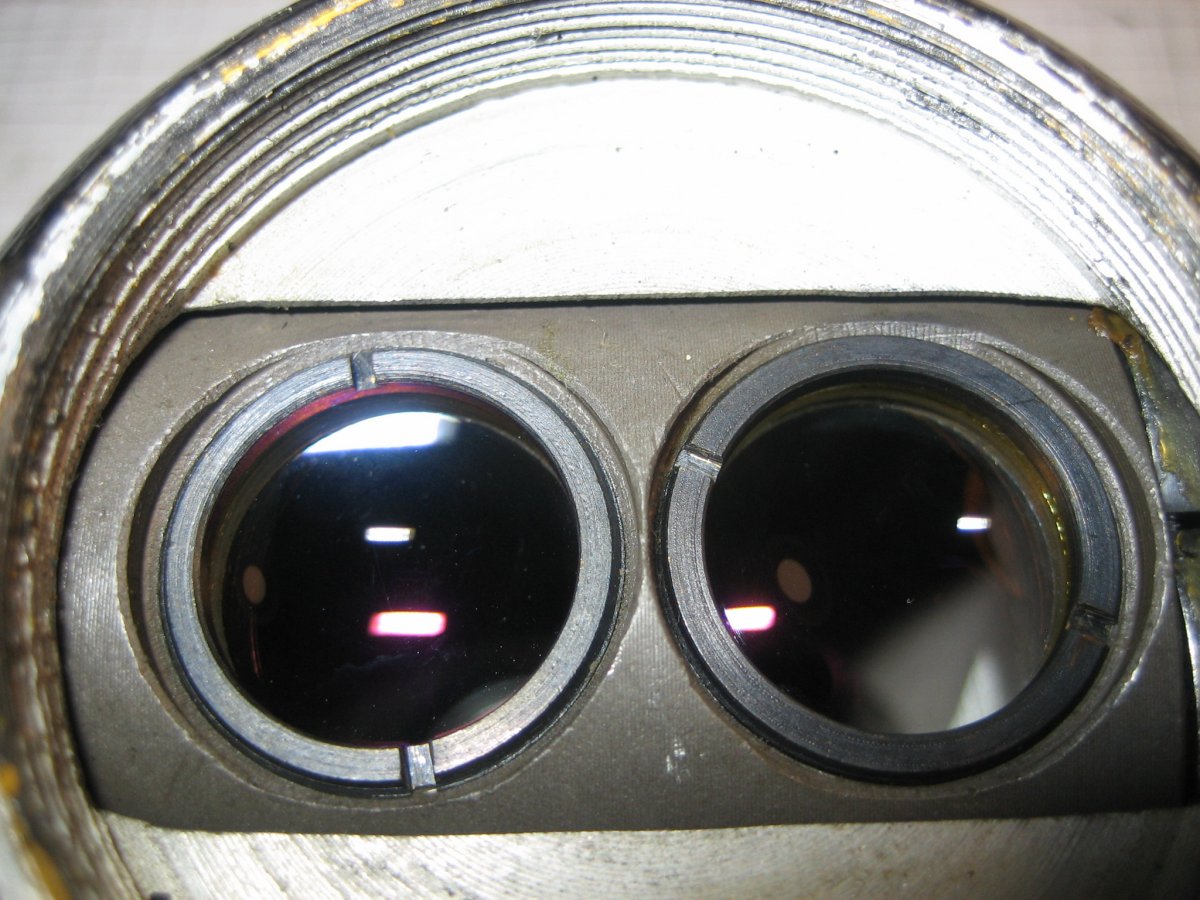

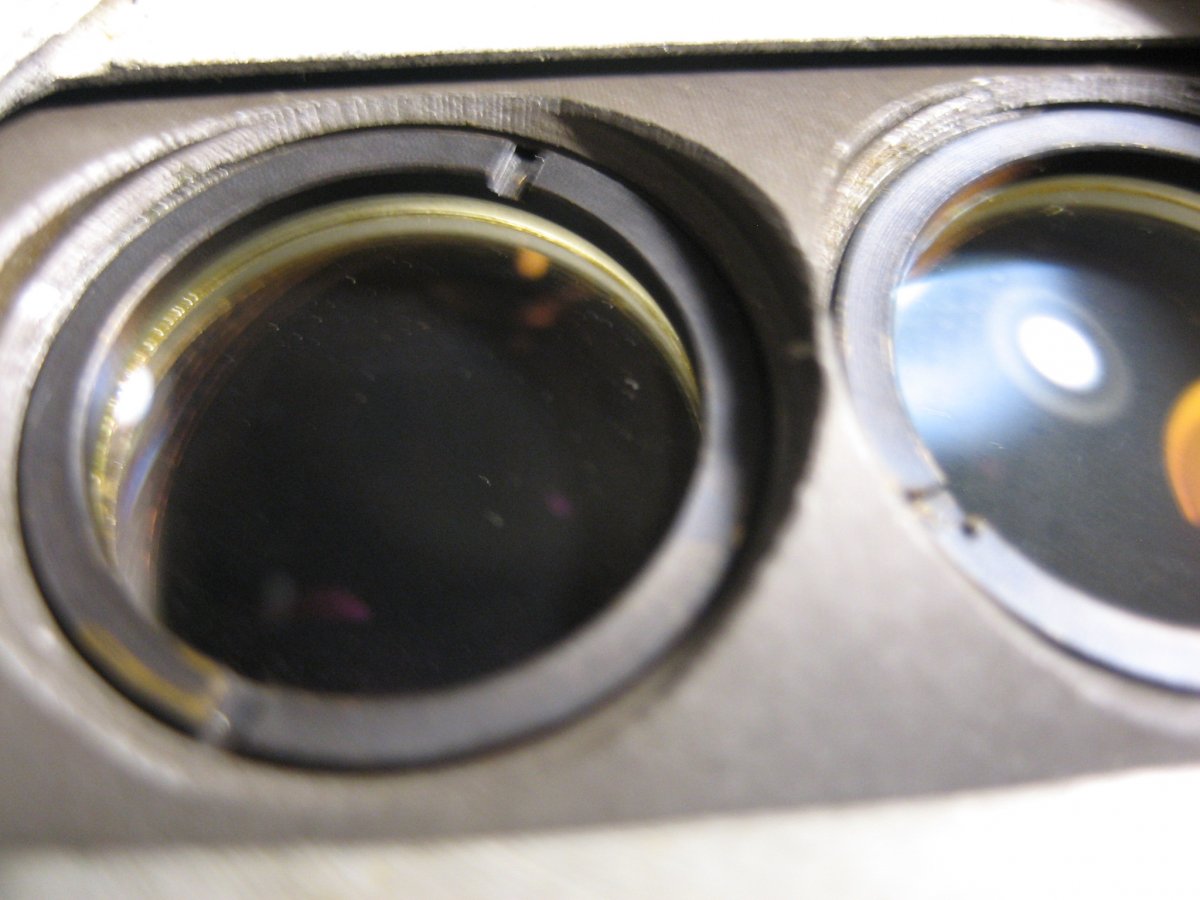

Состояние до ТО:

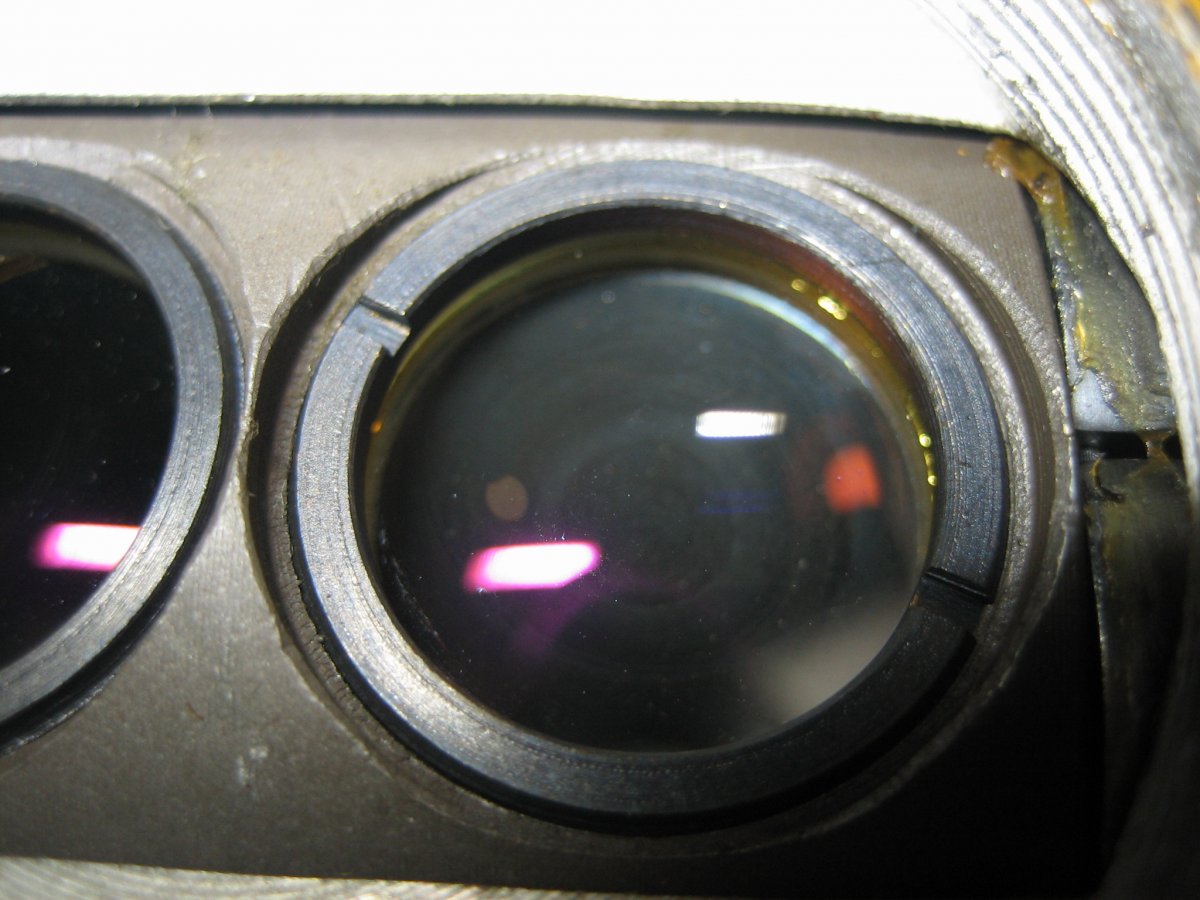

После:

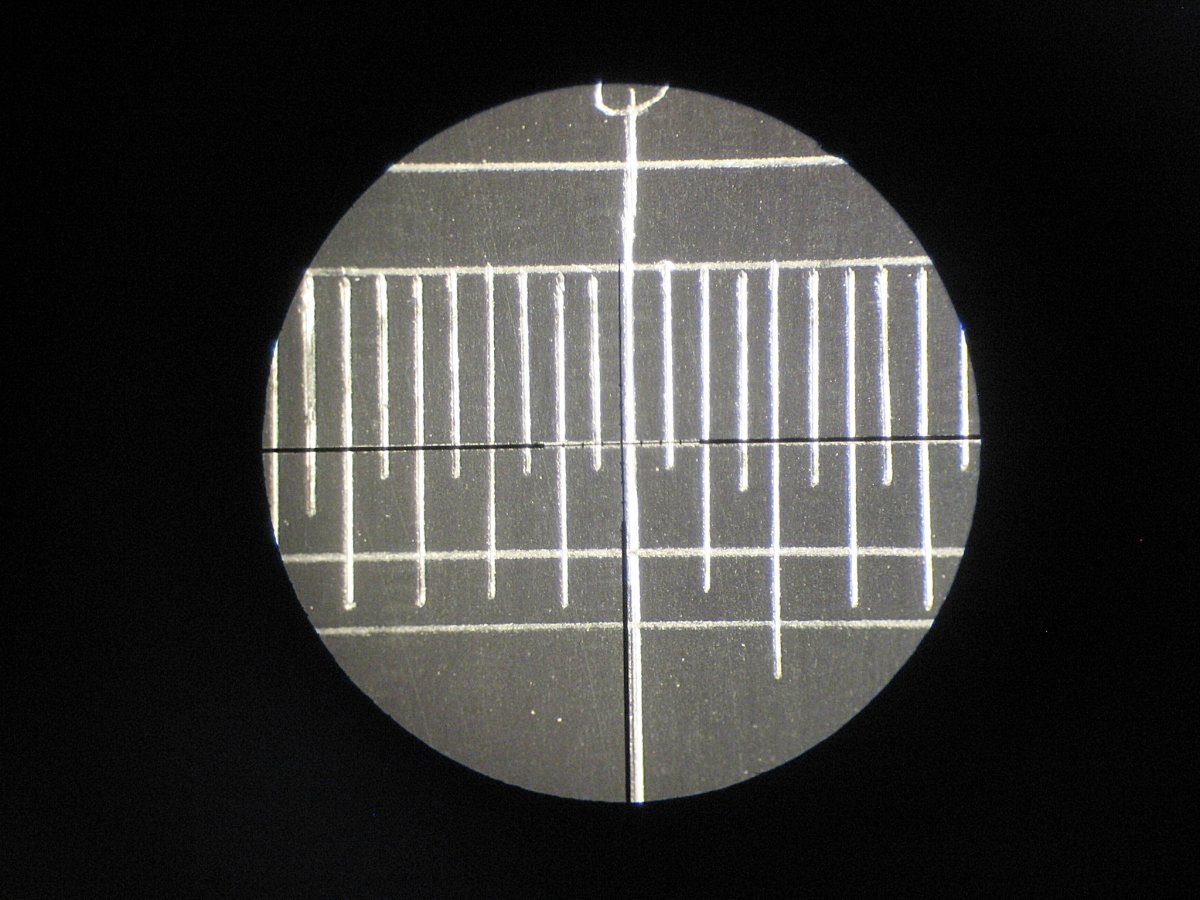

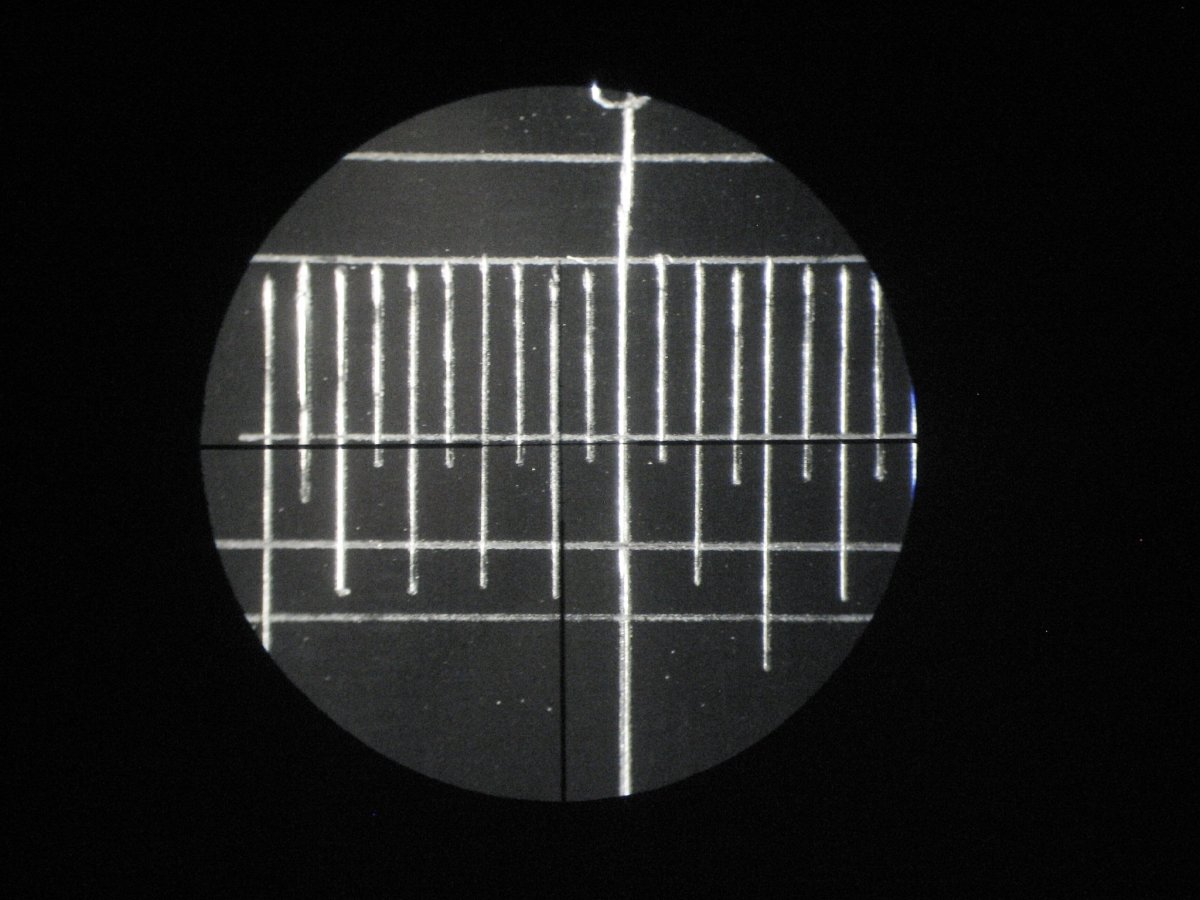

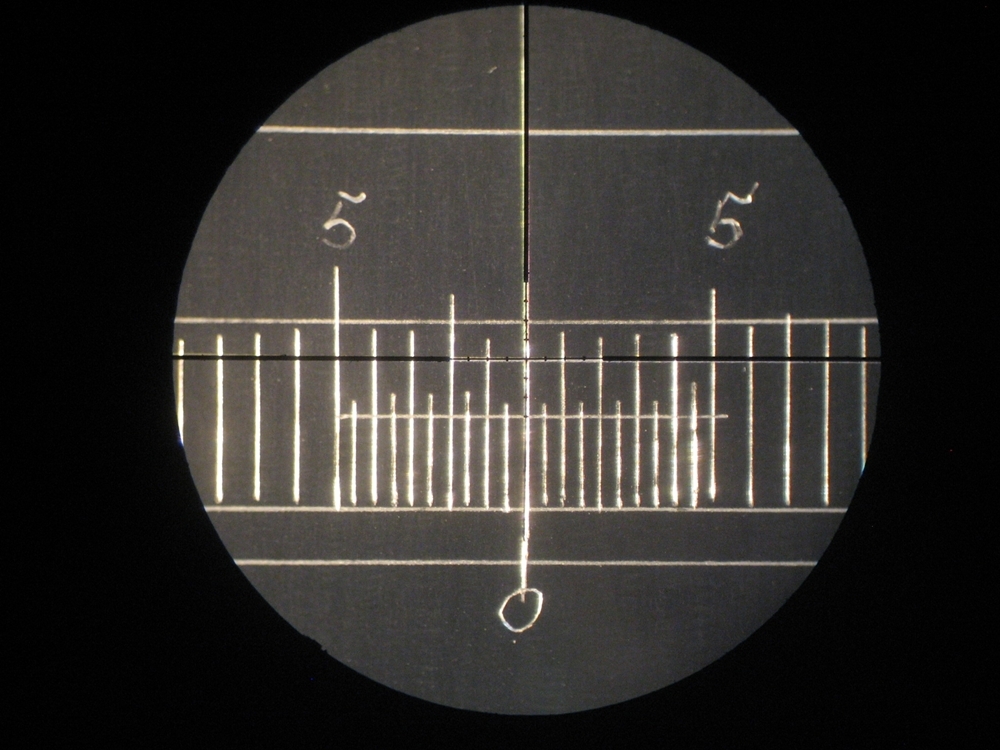

Состояние оптических осей окулярно-призменного блока до ТО:

/имеет место дивергенция, превышающая допустимую на 16х/

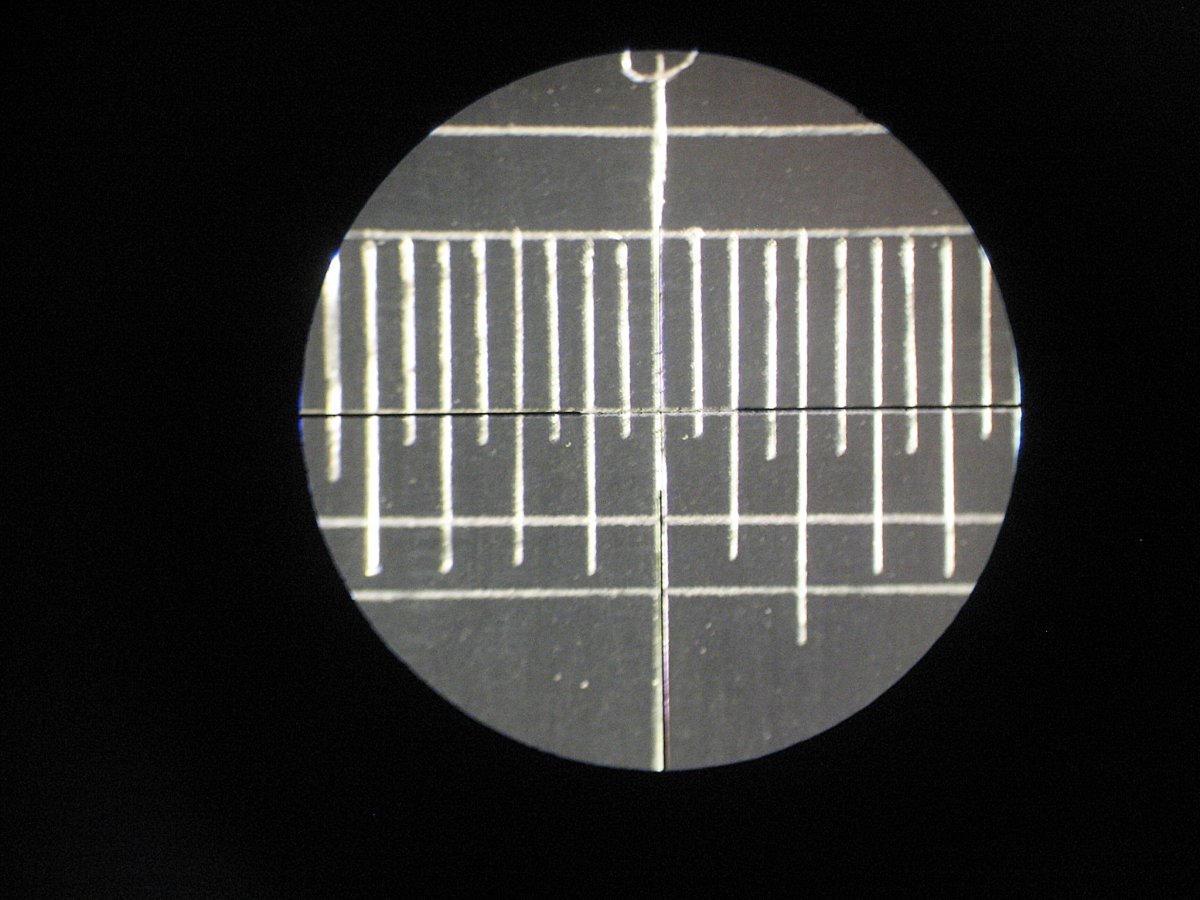

Состояние оптических осей окулярно-призменного блока после ТО:

/Стереоскопичность восстановлена находится в установленных нормами пределах/.



пример одной из работ:

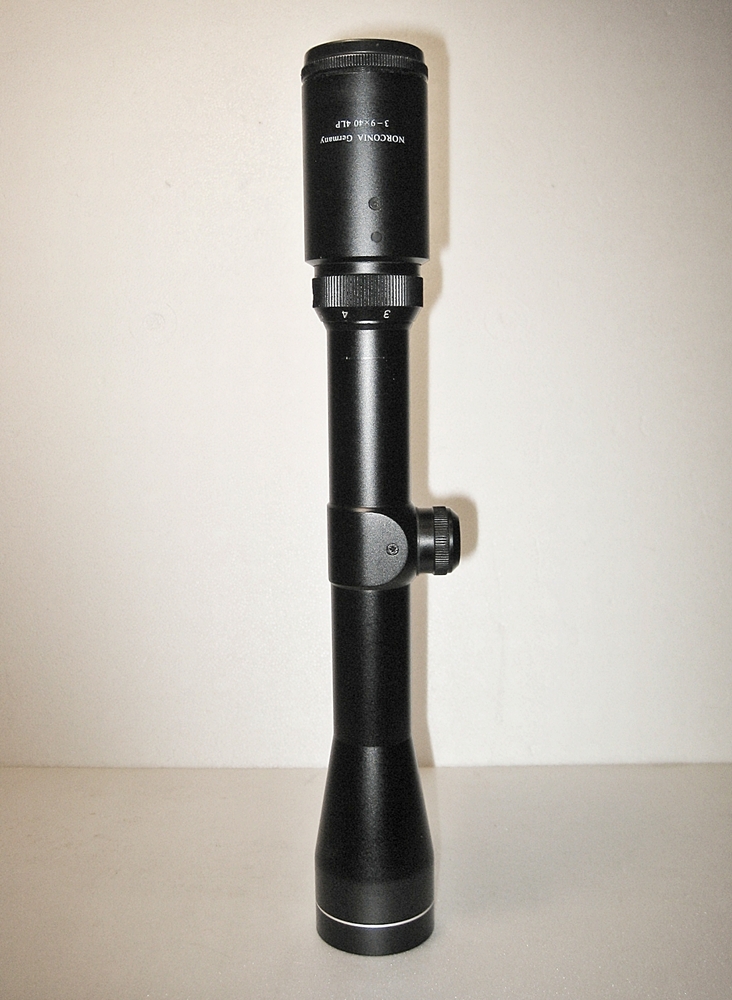

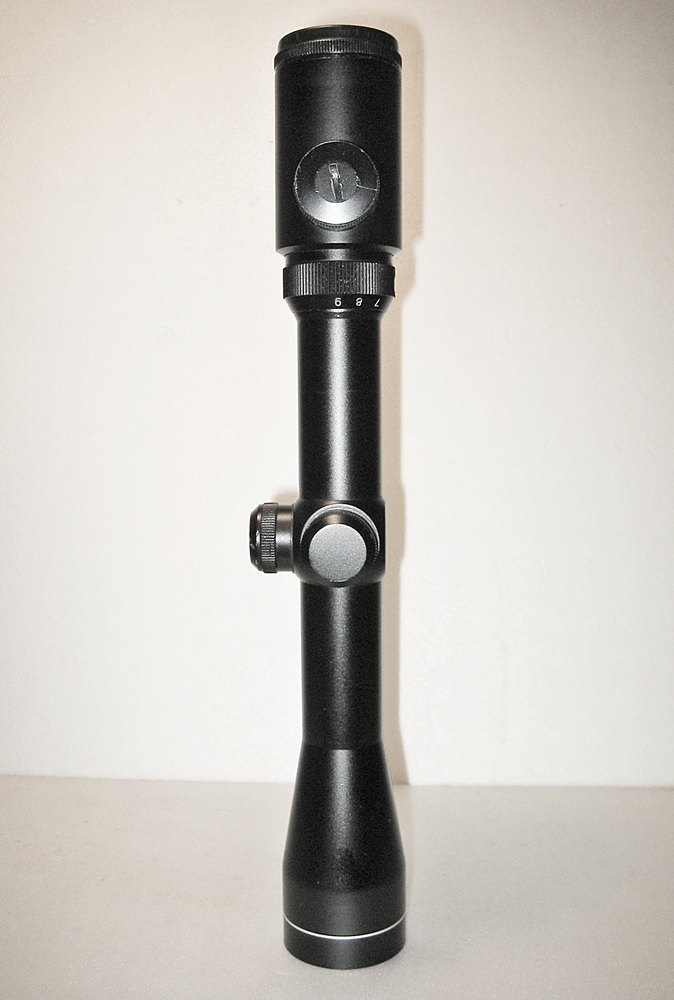

Поступила оптика Norconia 3-9x40 4LP:

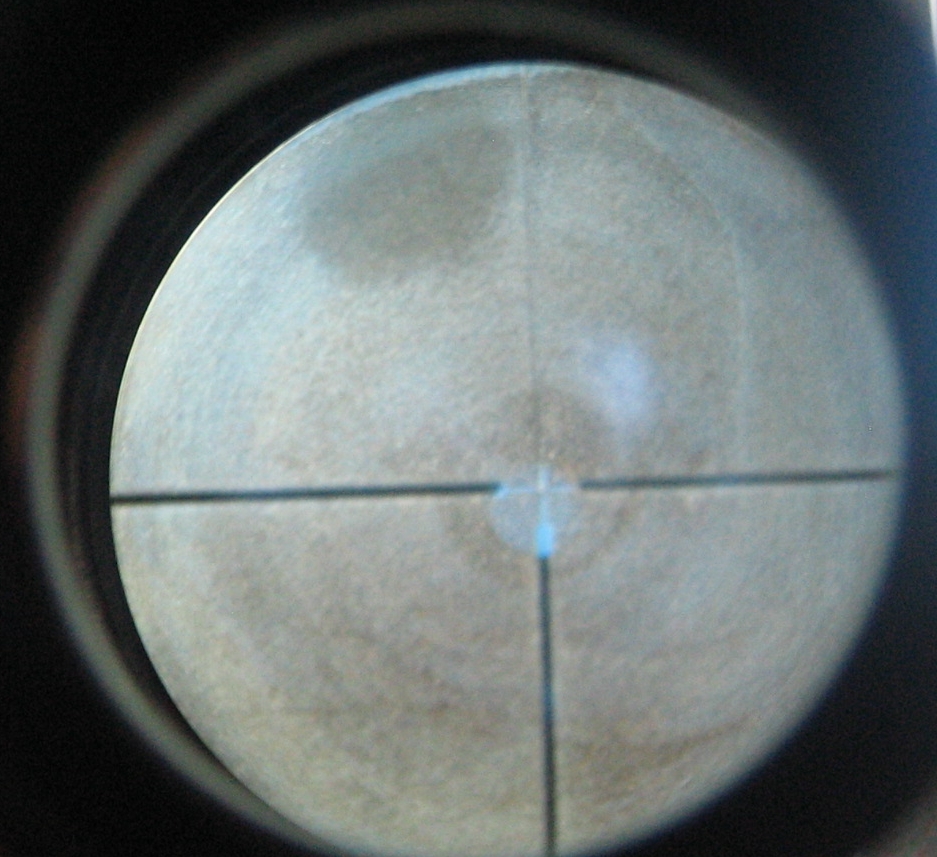

Поступила на чистку поверхностей гравированной сетки /на сетке образовался мутный налет от застаревшего азота,находящегося внутри/:

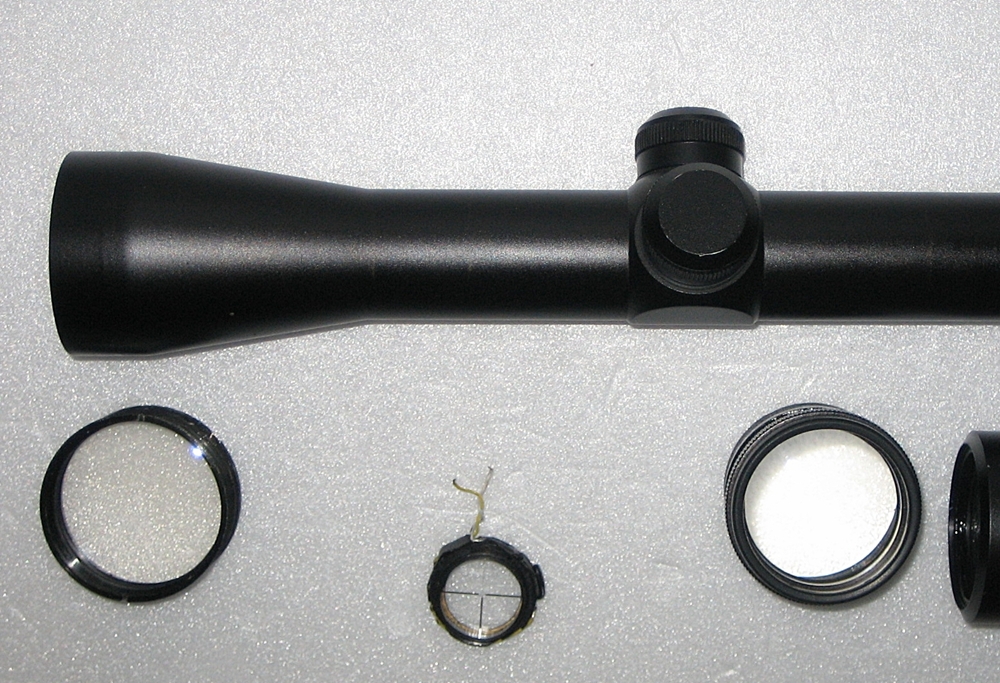

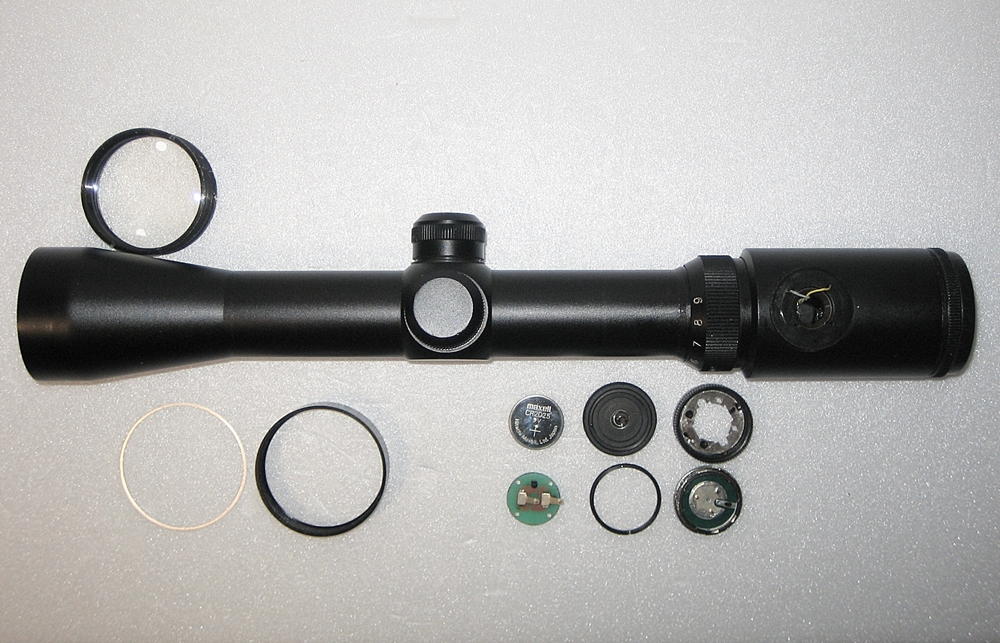

Прицел в разобранном виде:

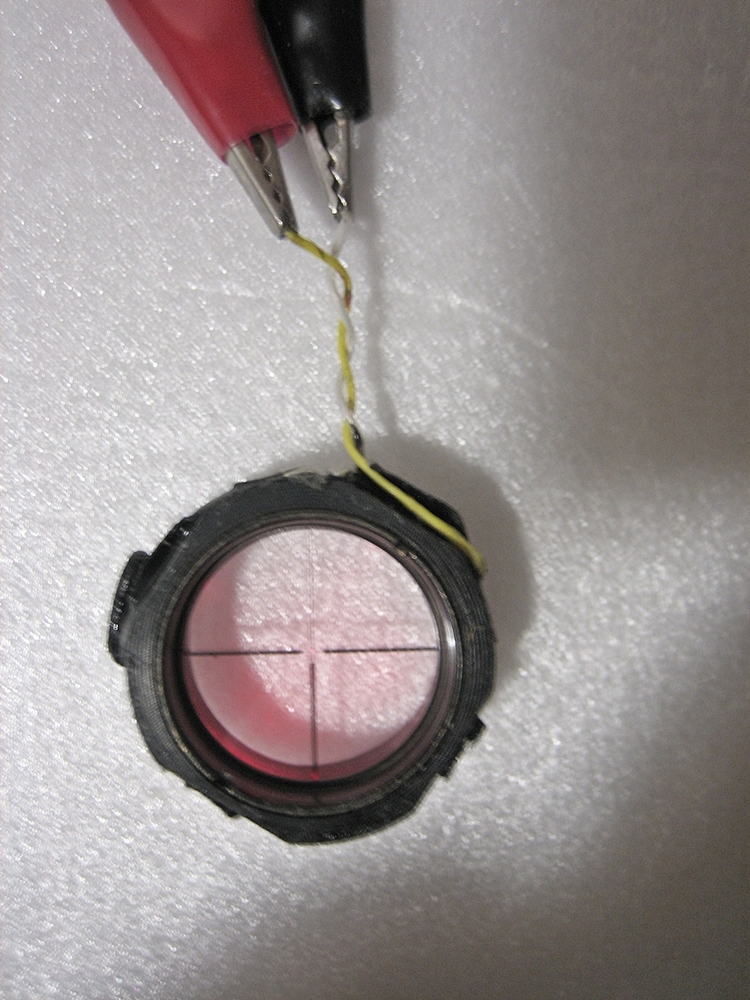

Проверка подсветки перед сборкой, после чистки сетки:
