Ремень на мосю обр 1896 года

Назрел такой вот вопрос. Каким образом крепился ремень в этой винтовке: .
К примеру, если взять более позднюю модификацию , то с ней все ясно, там крепление ничем не отличается от обычной драгунки. Только ремень там из кожи.

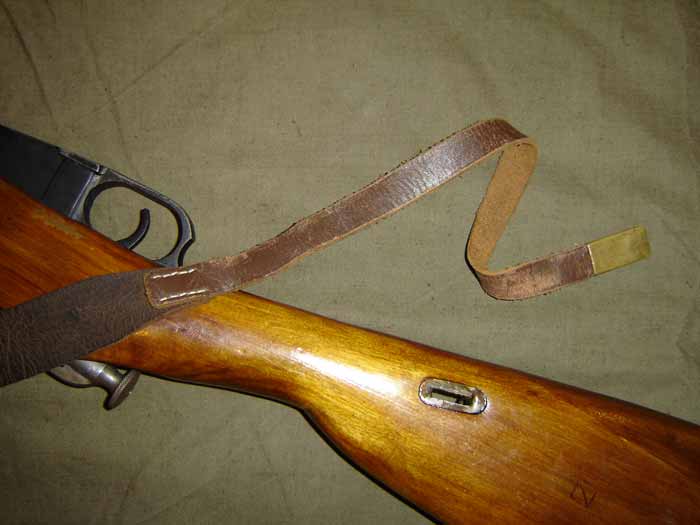

Вот нашел пару фоток, но разобрать по ним что-либо трудно.
.
Могет у кого есть более детальные фото, или информация.



Петли, за которые крепился ремень пехотной винтовки, расположены на переднем ложевом кольце и на оси крышки магазинной коробки. Сам ремень кожаный, вроде бы регулируемый (как и брезентовый советский), на одном рисунке это видно, но не знаю, насколько рисунок аутентичен оригиналу. Способ фиксации ремня, пропущенного за петли крепления, не знаю, деталей не видел.



Вот прочтите....
П Р И К А З

ПО ВОЕННОМУ ВЕДОМСТВУ.

№80.

С.-Петербург. Февраля 8-го дня 1910 года.

Прим. Здесь - вы можете скачать сканированный текст этого приказа.

ГОСУДАРЬ ИМПЕРАТОРЪ, в 23-й день Февраля 1907 года, Высочайше соизволил одобрить и ввести в строевой пехотный устав способ носки пехотной винтовки на ремне через прорези в ложе и цевье, подобно драгунской винтовке.

К способу этому, в силу вызываемых (переделкой винтовочных лож во всех строевых частях) значительных расходов, представляется возможным перейти постепенно, применяя его лишь к винтовкам, вновь выпускаемым с казенных оружейных заводов; что же касается винтовок, состоящих ныне на вооружении войск и в войсковых запасах (с непеределанными ложами), то к этим винтовкам, впредь до естественного их выбытия, признается необходимым ввести способ носки пехотной винтовки на ремне, предложенный бывшим генералъ-инспектором пехоты и одобренный оружейным отделом артиллерийского комитета.

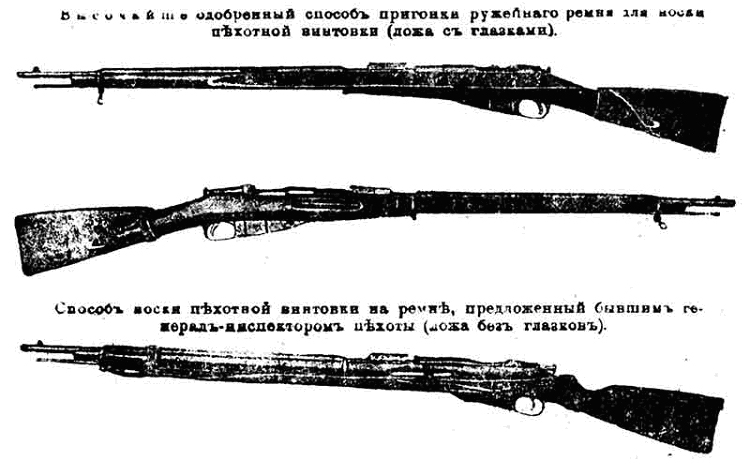

Чертежи и описания обоих приведенных способов пригонки ружейного ремня при сем прилагаются.

Изложенное объявляю по военному ведомству для сведения и до кого касается исполнения.

(По Главному Артиллерийскому Управлению).

Подписал: Военный Министр, Генерал-от-Кавалерии Сухомлинов.



ОПИСАНИЕ

Высочайше одобренного способа пригонка ружейного ремня для носки пехотной винтовки (ложа с глазками).

Работы по переделке ремня.

Концы ремня обрезаются с обеих сторон скатом так, чтобы ширина ремня по концам была в пределах 6/16 – 7/16 вершка; к концам, на длине 5/8 вершка, нашиваются сыромятные ремешки, шириною 7/16 вершка и длиною: верхний 3 1/2 вершка, а нижний 6 вершков (из них на пришивку 1/2 вершка).

На конец нижнего сыромятного ремешка набивается наконечник, который выделы-вается из гильзы следующим образом: дульце и шляпка гильзы обрезаются так, чтобы верхней части гильзы оставалось 1 1/2 дюйма длины, после чего заднюю часть подшарошивают ручной конической шарошкой. Обрезок гильзы широким концом надевают на конец сыромятного ремешка и молотком его обжимают плотно на ремешок, а затем личным напильником в (8" или 6" дюймов.) спиливают углы, закругляя, наконечник.

Пристегивание ремня на винтовку для носки.

• Пропустить верхний конец ремня (без металлического наконечника) с левой стороны в щель цевья ложи.

• Продеть этот конец ремня в отверстие кожаной гайки на длину около 1 1/2 вершка так, чтобы перемычка была к себе.

• Перегнув ремень к себе и вставив конец его с правой стороны в щель цевья ложи, продвинуть перэгяутий ремень справа налево в щели до упора гайки в цевьё ложи.

• Вытянуть ремень вдоль левой стороны цевья ложи и провести его далее сверху
шейки её.

• Придерживая ремень у шейки ложи, пропустить нижний конец его с правой стороны в щель приклада и потянуть этот конец до отказа. При этом ремень должен
плотно прилегать к цевью и шейке ложи.

• Обмотать ложу у соединения приклада с шейкой нижним концом ремня слева вверх направо (одним или двумя оборотами – смотря по вытяжке ремня).

• Обмотать оставшимся свободным концом ремня (двумя оборотами) ремень ниже
шейки (у глазка) с правой стороны приклада и потянуть наконечник его кверху до отказа. Если остается конец наконечника, то спрятать его под обмотку

Способ носки винтовки по команде «На ремень».

• Размотать ремень на прикладе и шейке ложи.

• Вытянуть конец ремня из щели ложи и пропустить его в эту же щель с левой стороны приклада.

• Перегнуть конец ремня в том или другом месте (в зависимости от роста солдата), вставить наконечник в щель с правой стороны и потянуть ремень в левую сторону до заклинения его наконечников в щели приклада.

Начальник Главного Артиллерийского Управления,

Генерал-Лейтенант Кузьмин-Караваев.

Начальник отделения, Генерал-Майор Юрлов.



ОПИСАНИЕ

способа носки пехотной винтовки на ремне, предложенного бывшим генерал-инспектором пехоты (ложа без глазков).

Работы по переделке ремня существующего образца.

• Поперечная гайка отпарывается. Нижний конец ремня загибается лицевой стороной
внаружу и пришивается к нему так, чтобы образовалась мертвая петля, через которую должен свободно проходить ремень.

• Крючок отпарывается. Ремень удлиняется пришивкой другого – длиною 10-11 вершков, на свободный конец которого пришивается тот же крючок. На удлинённом конце ремня пробиваются дыры.

• Клапан ремня отпарывается и пришивается на том месте, где придется при пригонке крючок при одетом и натянутом на винтовку р e мне. Под клапаном пробиваются на ремни дыры для крючка.

• Поперечная гайка разрезывается вдоль на две половины, которые пришиваются свободными концами с внутренней стороны ремня по длине его так, чтобы верхний ремешок отстоял от крючка в расстоянии 9 1/2 – 10 1/2 вершков. Через полученные петли продевается ремешок-трынчик, служащий для подвязывания верхнего конца ремня к ложе, когда не обходимо поднять винтовку по росту человека при носке на плече.

Пристегивание ремня на винтовку для носки.

• Взяв ремень лицевой стороной кверху, правой рукой – со стороны крючка и левой –со стороны петли, продеть конец ремня с крючком в мертвую петлю справа налево. Образовавшейся петлей одеть ремень на шейку ложи и затянуть его у спусковой скобы так, чтобы верхняя часть мёртвой петли пришлась с левой стороны шейки.

• Вытянуть ремешок-трынчик изъ петли.

• Продеть конец ремня с крючком через верхнюю антабку и, натянув ремень, застегнуть крючок за дыру под клапаном.

• Продеть ремень-трынчик через какую-либо петлю, притянуть ремень трынчиком к ложе. Застегнуть ремень-трынчик, наблюдая, чтобы пряжка ею была с правой стороны

Способ носки винтовки по команде «На ремень».

• Отстегнуть ремень-трынчик вынуть его из петли.

• Отстегнув крючок, освободить ремень настолько, чтобы винтовку можно было бы
одеть на плечо. Крючок застегнуть за одну из дыр, смотря по росту.

• Ремешок-трынчик продеть в одну из петель (в зависимости от роста) и застегнуть вокруг цевья.



Начальник Главного Артиллерийского Управления,

Генерал-Лейтенант Кузьмин-Караваев.

Начальник отделения, Генерал-Майор Юрлов.

Подробное описание ремней отпускаемых интендантством в готовом виде – см. пр. по в. в. 1911г. № 113.
С уважением.



И вот еще...
К приказу по Военному Ведомству № 305 от 13 ноября 1892 г.

5. Погонный ремень к казачьей винтовке для нижних чинов .

Погонный ремень к винтовке состоит из одного ремня и двух гаек. Ремень изготовляется из черной сыромятной кожи с суженными и срезанными клином концами; длина его должна быть 1 аршин 13 3/4 вершка – 1 аршин 14 вершков, а ширина: на протяжении 2 1/2 от одного (верхнего) конца – 7/16 вершка, далее, на протяжении 1 1/2 вершка, ремень постепенно уширяется до 3/4 вершкаи таковая ширина идет ровно на протяжении 15 1/2 вершка; затем опять, на протяжении 2 1/8 вершка, ремень постепенно суживается до 7/16 вершка, а на остальном протяжении он еще суживается до 13/32 вершка, каковая ширина продолжается до другого (нижнего) конца ремня. Толщина ремня, на всем его протяжении, должна быть не менее двух миллиметров (8/10 линии) и не более двух и трех десятых (2 3/10) миллиметров (9/10) линии.

Гайки делаются из черной сыромятной кожи; каждая из них состоит из четырехугольного отрезка кожи (со срезанными углами), длиною 3/4 вершка шириной 9/16 – 5/8 вершка и толщиной 1/16 вершка, на котором просекаются два продольных отверстия, длиной 7/16 вершка и шириной 1/16 вершка, расположенных на расстоянии 3/16 вершка одно от другого.

Вес ремня с гайками должен быть не менее 16 золотников.

Пригонка ремня к винтовке производится следующим образом: один конец ремня (верхний) пропускаются в верхнюю щель ложа винтовки и, по выходе наружу, продевается в гайку, через оба ее отверстия, а затем загибается назад и пропускается в правое, от конца, отверстие гайки и опять в щель ложа винтовки; таким же точно образом пригоняется и закругляется другой конец ремня, пропускаемый в нижнюю щель ложа винтовки. Удлинение или укорочение ремня, смотря по надобности, делается простым перетягиванием нижнего конца ремня на большее или меньшее расстояние от ложа винтовки.

В гвардейских казачьих частях ремень полагается из белой сыромятной кожи и чернится в частях войск лишь с одной лицевой стороны.

Погонный ремень к казачьей винтовке для Генералов, Штаб и Обер-офицеров не полагается.
С уважением.



Картинку покажет кто???



Согласен с Ромой, может есть у кого "наглядное пособие"???



Ох и балованые Вы
С уважением.



еще...продолжение...

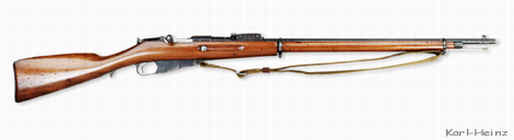

Нашёл вот картинку - пехотная винтовка Мосина с креплением ремня на антабках, устроенных на переднем ложевом кольце и на оси крышки магазинной коробки:

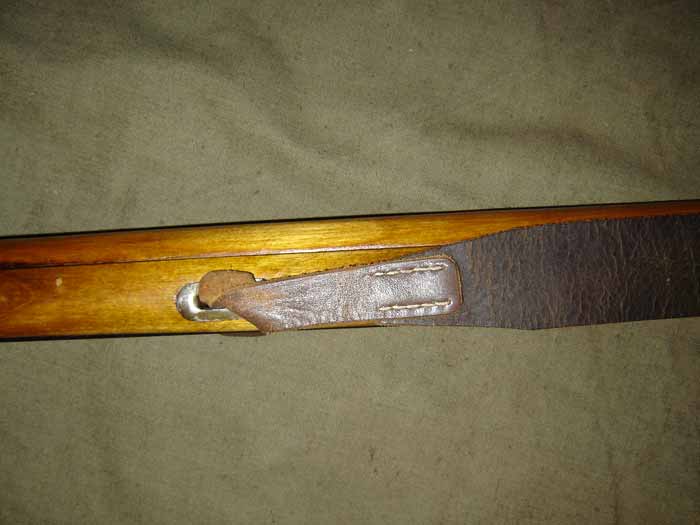

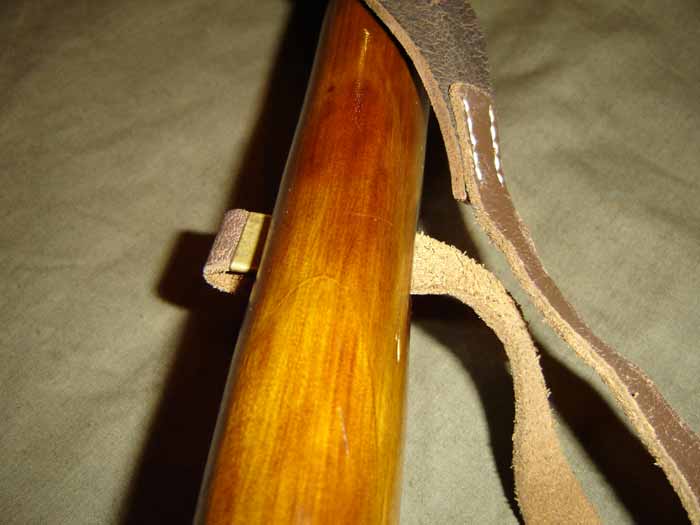

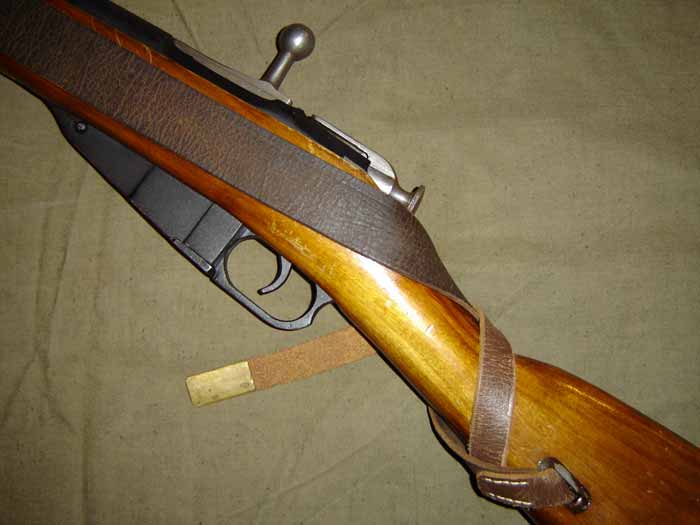

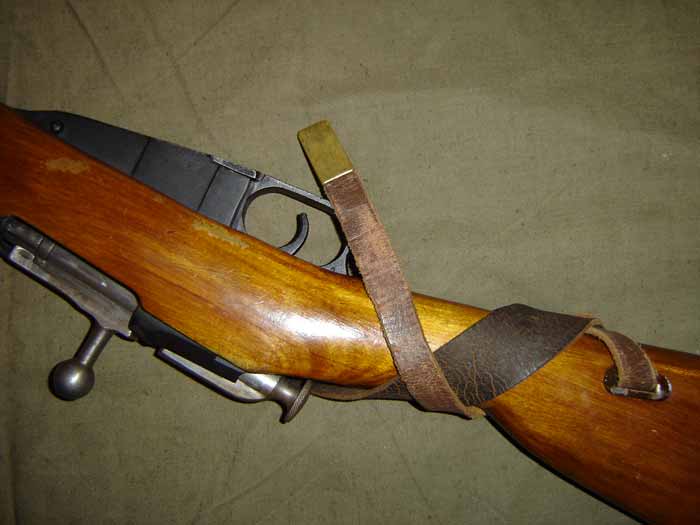

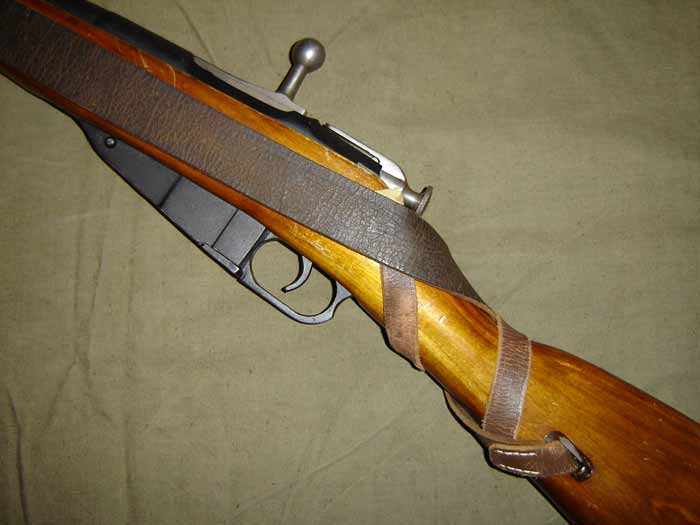

Выше приведённые снимки - это уже крепление ремня на прорези в ложе и прикладе, как на драгунке.



Огромнейшее спасибо!!!, но вопрос остается открытым.



Вопрос актуален.



Так Volodarsky уже всё сказал своим постом... Точно то, о чём Вы просили.



то, да немножко не то.
Я просил ремень на винтовку мосина обр 1896 года.
Автору спасибо, но в теме описано уже изменение того ремня, который мне именно нужен.



вернее, Volodarsky показал правильную картинку, но хоцца описание, аналогичное выложенного камрадом Luft



Вот что-то на подобии как показывал Luft.



Уважаемые камрады, прошу помощи еще раз. Вот нашел, каким образом изготовить ремень. С размерами все ясно, вершки, линии, дюймы и аршины сам переведу в метрическую систему. Вопрос в чем. В описании разъяснено, как изготовить медный крючок, которым через антабку пристегивается одна часть ремня. Вот уже второй день верчу в голове и никак не могу вообразить себе этот самый крючок. Как он должен выглядеть? Может кто встречал в находках что-то похожее, буду признателен за ссылку или за ручную наброску рисунка. Вопрос номер два. Там, где описано сшивание ремня... "Ниже петель ремень может быть сшитым..." Не могу понять что значит "оба конца ремней после срезания на 1/8 вершка на-нет, сшиваются"
К сообщению прикрепляю выдержку из документа.



Еще раз перечитал и подумал, может идет речь о сшивании двух ремней? (которое описано в посте Luft)



ищи тут
http://www.bergenschild.narod.ru/Reconstruction/depot/Index_main.htm



Нарыл немного информации и пошил искомый ремень.
Описание процесса с небольшим фото отчетом можно найти по это ссылке



Процесс закончен успешно, результат можно посмотреть тут



Камрады, кто скачивал фотки по вышевыложенным мною ссылкам, скиньте плиз, потерялось все...



krjucej i dirki pod nego prosto gigantskie.sravni ludse s anglijskimi remnjami.
vot foto brezentovogo remnja s krjuckom ria



Еще раз обращаюсь к форумчанам, у кого сохранились фотографии из темы, на которую я давал ссылки. Фотохостер, на котором лежали фотки, умер, винт сгорел, а мося утеряна безвозвратно.
Может кто сохранял себе фотографии? Откликнитесь.
