Ракетница, плюсы, недостатки, предпочтения..

Олександр великими калібрами захоплюється!



Ну, так... 50 мм - це калібр, близький до лінемету АЛ-1. (26,5 - 52мм), який - майже, ракетниця. Але - призачення, дещо, інше.

Для ініціації пуску використовуються холості набої 26,5x35 мм (якщо вірно пам'ятаю, всередині - 1 грам пороху). Звісно, цей девайс можна використовувати для запуску і звичайних сигнальних ракет.
Нажаль, не можу знайти фото отих холостих (а, було). На "Райберті", якось, бачив у продажу, на аукционі. Гільзи папкові, якщо не помиляюся - червоного кольору.

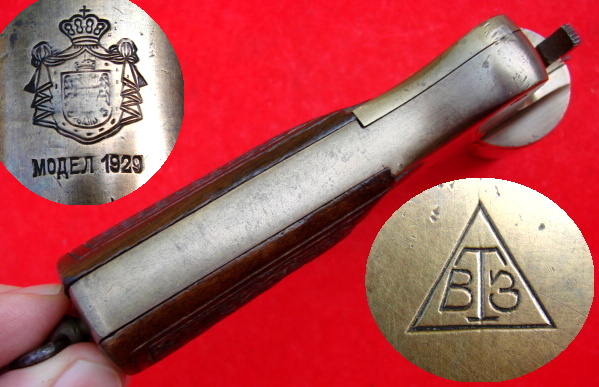

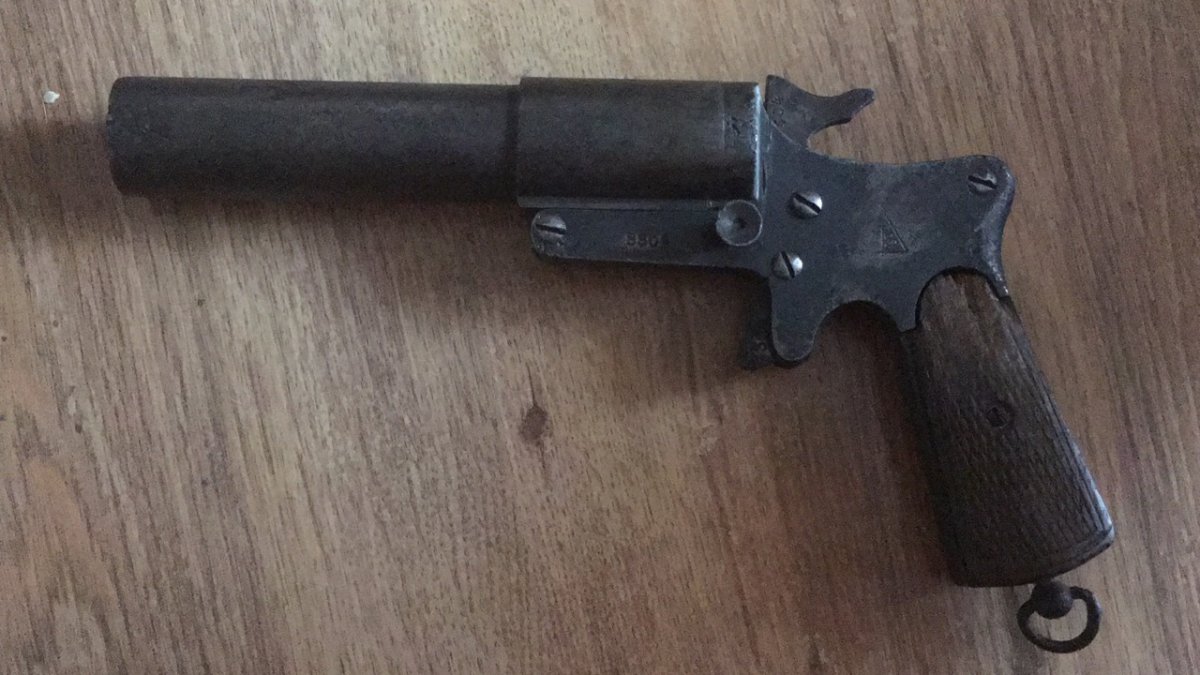

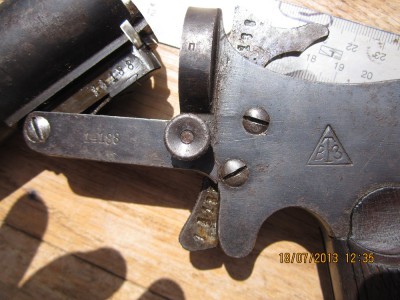

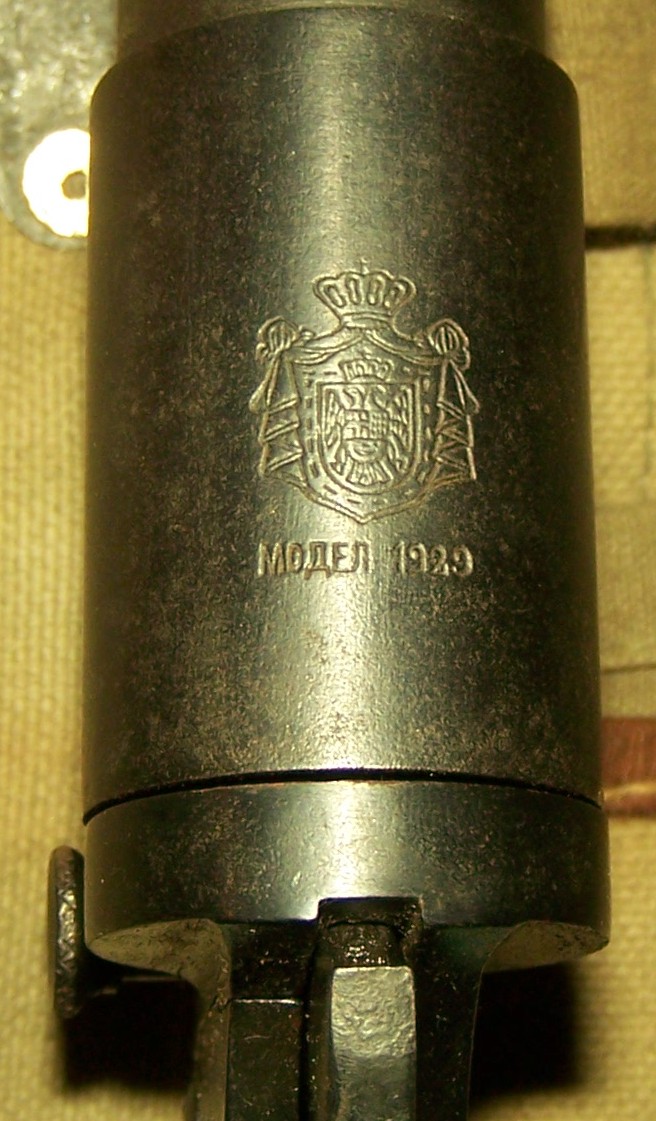

Не хорошо воровать чужие фотографии, а именно югославской ракетницы М.1929 с номером 14188 и клеймом ВТЗ из моей же темы https://reibert.info/threads/raketnica-jugoslav-model-1929g.400243/



И? Тут из многих тем фотографии выложены? Вот и Вашу подняли. В чем Вы ущемление своих прав усмотрели? Я удалил с фото Ваши "водяные знаки"? Нет! Я написал, что сей девайс принадлежит мне? Нет! Какие проблемы?



К тому же, Ваша тема размещена в разделе форума Военный антиквариат-Сколько стоит, а данная тема - в обсуждении устройства, достоинств и недостатков ракетниц. Это несколько отличающиеся направления, как мне кажется. Ваши фото были использованы исключительно с целью иллюстрации внутреннего устройства данного пистолета.
К тому же в моем посте было отмечено:
"Имело место несколько проходов данной модели разной степени сохрана на Рэйберте", - после чего были размещены Ваши, и не только, фото.
Если Вас это оскорбило, приношу свои извинения!
С ув.



Не могу обойти вниманием прекрасный образцец французских оружейников начала прошлого века.

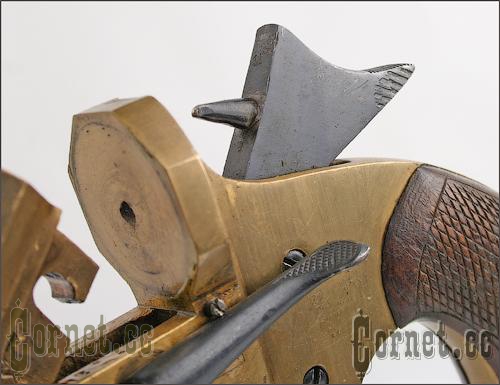

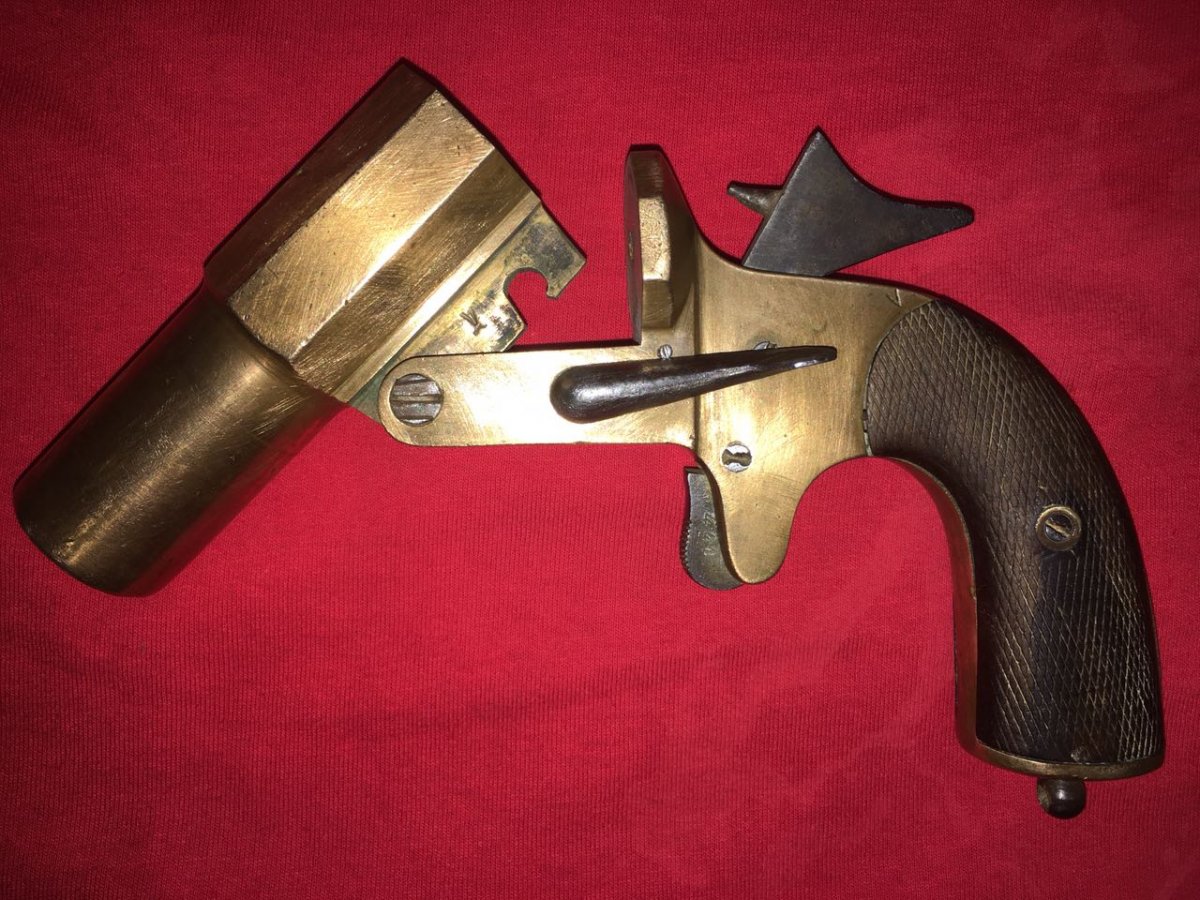

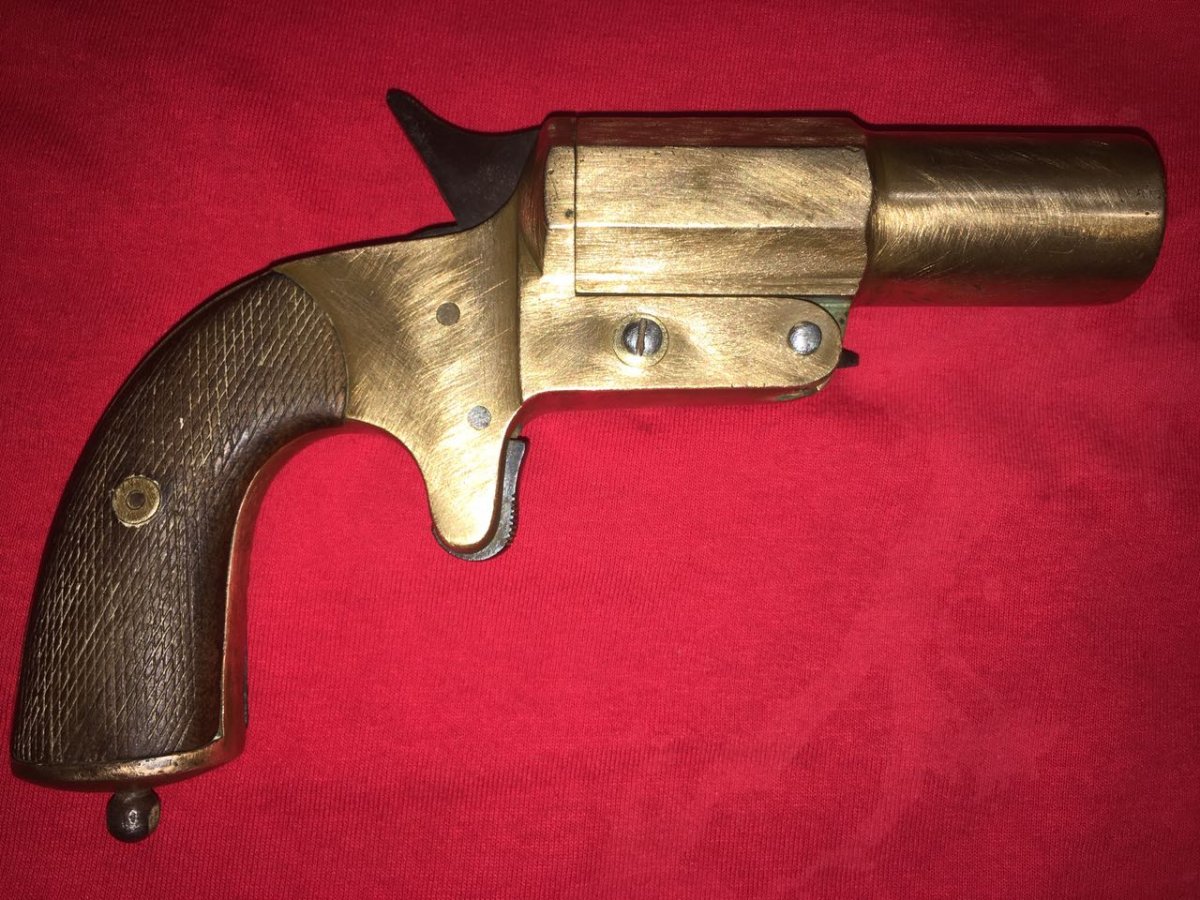

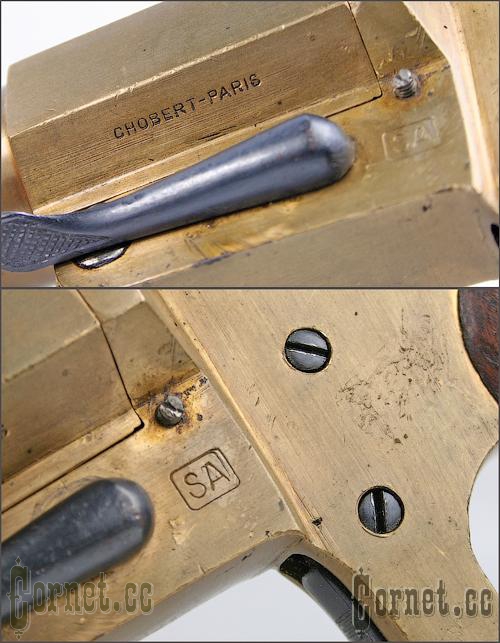

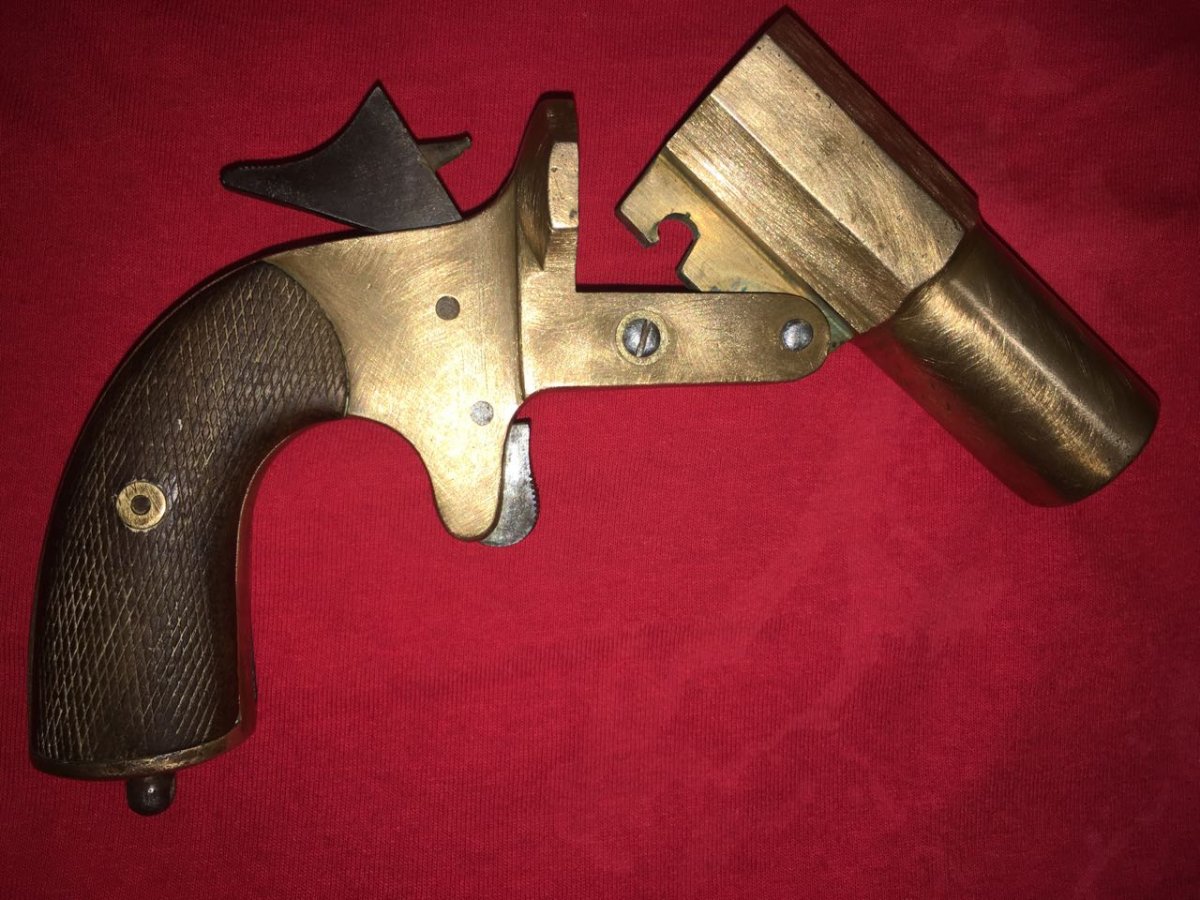

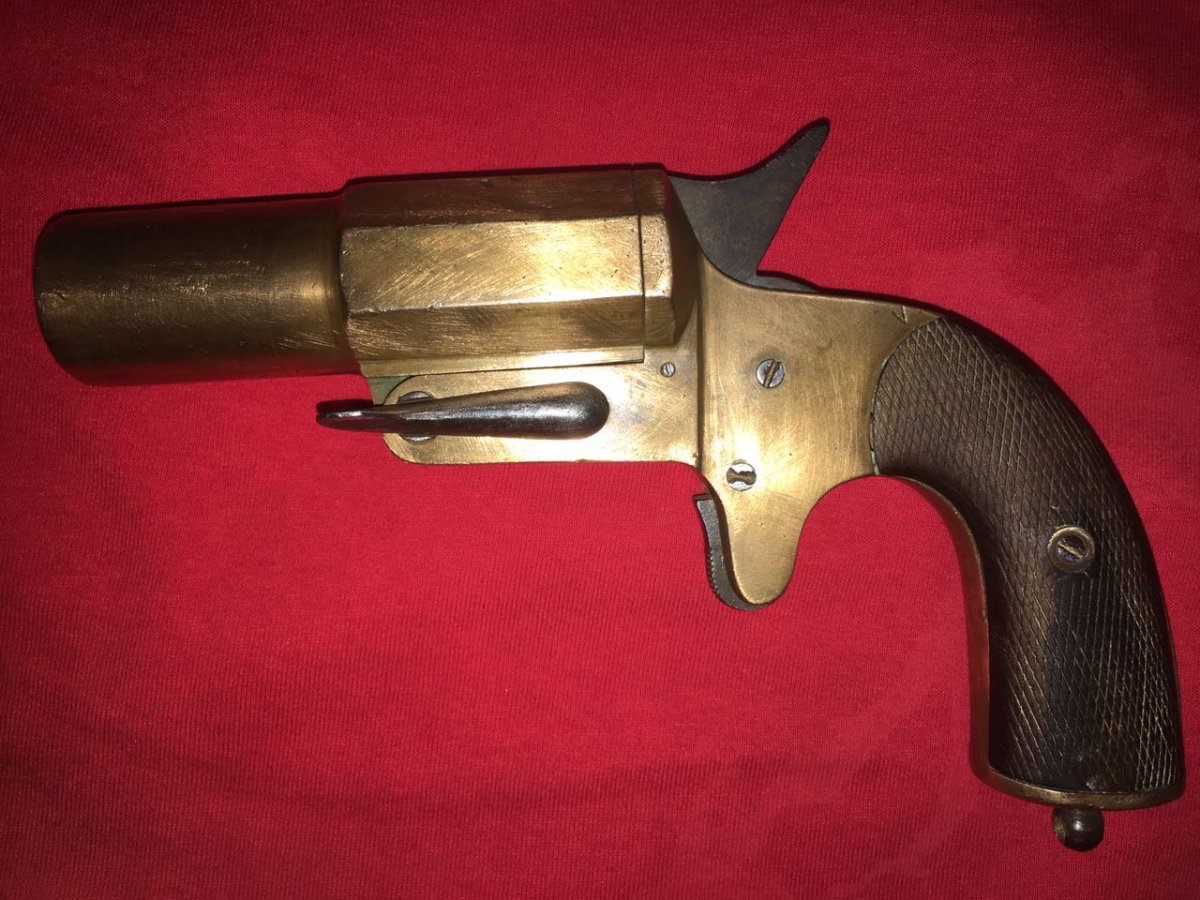

Ракетница CHOBERT обр.1914г.


Фото заимствованы отсюда:https://reibert.info/threads/raketnicy-chobert-i-webley-scott.1128539/

Сигнальный пистолет CHOBERT (Шобер) был разработан и подготовлен к выпуску во Франции в жестких условиях начавшейся Первой мировой войны. В условиях ограниченности ресурсов и средств. Вполне естественно, что его конструкция была максимально простой, с ограниченным количеством деталей.
В пистолете отсутствовал экстрактор, не было даже выфрезерованных в казенной части ствола углублений , облегчающих экстракцию стрелянных гильз, которые появились на более поздних моделях Шобера.
Пистолет имел простую, отработанную ранее на многих образцах оружия систему запирания Лефоше. Материал корпуса и ствола - бронза, что позволило ракетнице пережить многих более поздних своих собратьев из стали.

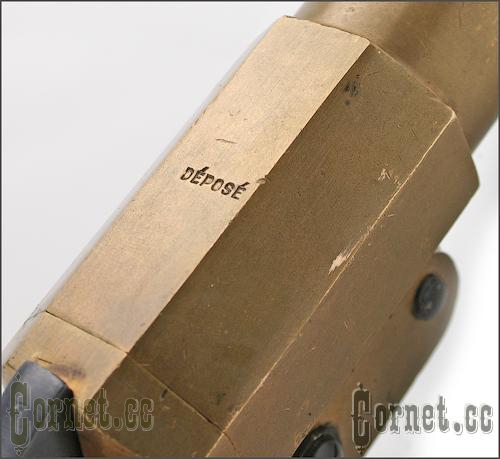

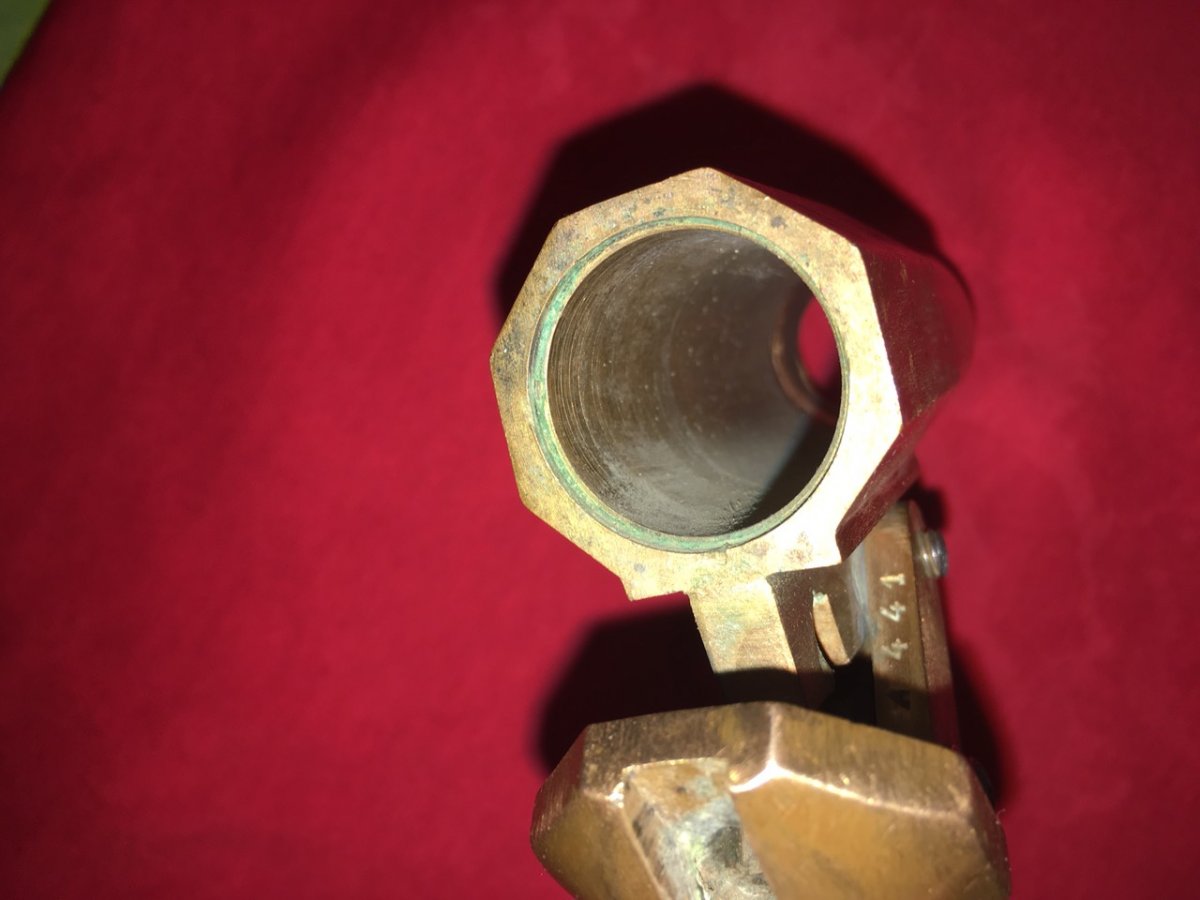

Ствол имеет характерную форму, устьевая его часть имеет форму цилиндра, казенная - форму шестигранника.


Детали УСМ и системы запирания - сталь. Роль бойка выполнял курок, подпружиненный пластинчатой боевой пружиной.
Конструкция пистолета была настолько простой и удачной, что ее, в разных вариациях, брали, как образец для подражания, оружейники многих стран, включая РИ.
Данная модель производилась во Франции в 1914-1919г.г. и предназначалась для сухопутных войск и артилеристских расчетов

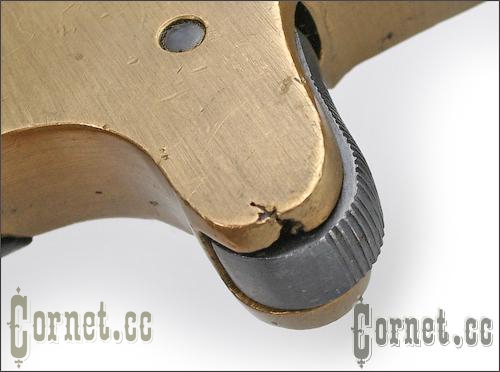

К недостаткам пистолета следует отнести отсутствие экстрактора, отсутствие спусковой скобы и не слишком удобный спуск.
В настоящее время данная модель является исторической коллекционной ценностью, на аукционах ее предлагают по цене 250-400у.е.



ПРОДАМ Ракетница СП-81. 1990г идеальное состояние. 200уе. Вопросы в личку



Уважаемый! Эта тем НЕ для продаж! Для познания!

Для продаж на форуме есть специально отведенные разделы.
Например, этот, специально для сигнальных пистолетов:
https://reibert.info/forums/signalnye-i-osvetitelnye-pistolety.449/
Создавайте в нем свою тему и ищите счастье!

АДМИНЫ! Прошу удалить пост CG81 №207 из данной темы!



Размещу несколько интересных фоток, относящихся к Hebel-1894.

Вот прародитель Хебеля прусский факельный пистолет с кнопочным открыванием казенника:


Название его не известно
Похоже, что французские аналоги, типа Шобер не стеснялись копировать у немцев удачные технические решения!


Отдельная тема по кобурам для Хебеля. Они - большая редкость.
Образцы с 1МВ практически не сохранились, можно найти лишь экземпляры кобуры от полицейских пистолетов более позднего периода.

Вначале прусских полицейских комплектовали такими брезентовыми кобурами, усиленными кожанными вставками:



Затем стали делать более добротные кожанные варианты:

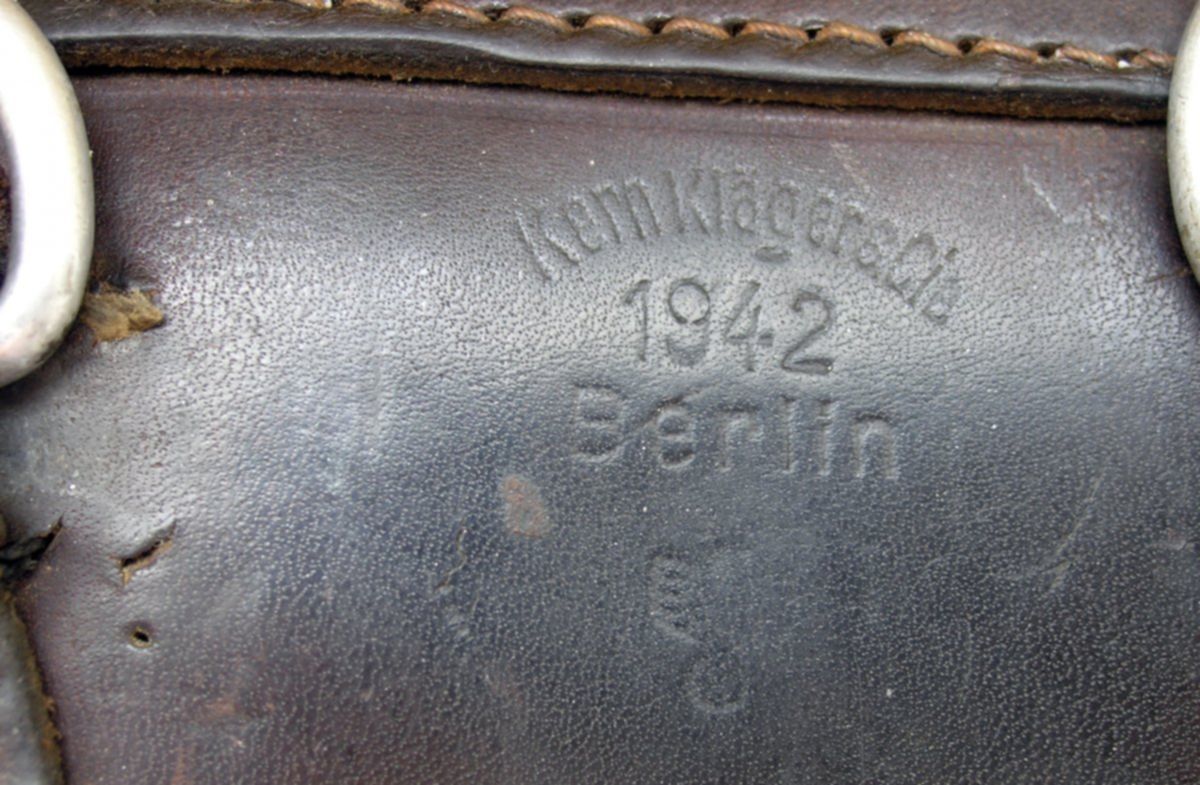

Маркировка кобуры 1942 года:



Еще про Хебеля.

Вот сравнение его с другим сигнальным пистолетом 1МВ, названия модели которого пока не удается выяснить:


Тоже интересная и достаточно редкая машинка с кнопочным механизмом открытия затвора. Поскольку достоверной информации о нем найти не удается, остается непонятным, французы у немцев содрали схему или немцы у французов. Похоже, она параллельно с Хебелем выпускался для нужд военных в 1914-1918г.г. Ввиду ограниченности в военное время ресурсов для выпуска технически более совершенного и более сложного в производстве Хебеля.

Хебелей, как указывалось ранее было выпущено в разные годы великое множество. Разных. Часто с взаимоНЕзаменяемыми деталями.

Вот пример короткоствольной версии:



И с удлиненным стволом:



Вариант с цевьем и прицельным приспособлением:



С разными вариантами запорного механизма:







Судя по всему, все хотели упростить достаточно сложную в производстве конструкцию удачного в боевом применении пистолета!



Вальтер LP-34 является прямым наследником Хебеля!
Первоначально его даже изготавливали с удлиненным, как у Хебеля, стволом:



Поскольку изначально одной из задач Вальтера была стрельба тяжелыми зарядами, конструкторы не могли пройти мимо проблемы большой отдачи, и предусмотрели специальное отверстие в раме выше рукоятки, для крепления плечевых упоров. Они выпускались разных видов, под разные задачи. Вот один из них, наиболее простой:



Когда, после окончания 1МВ Хебель-1894 стали широко использовать для выполнения полицейских задач, возникла та же проблема с отдачей, хотя и не такая острая, ввиду бОльшей массы Хебеля, по-отношению к легкому Вальтеру. Поскольку специального отверстия в раме Хебеля не было предусмотрено конструкторами, прикрепить плечевой упор к пистолету было проблематично.
Я никак не мог понять, почему не было технических решений этой задачи!

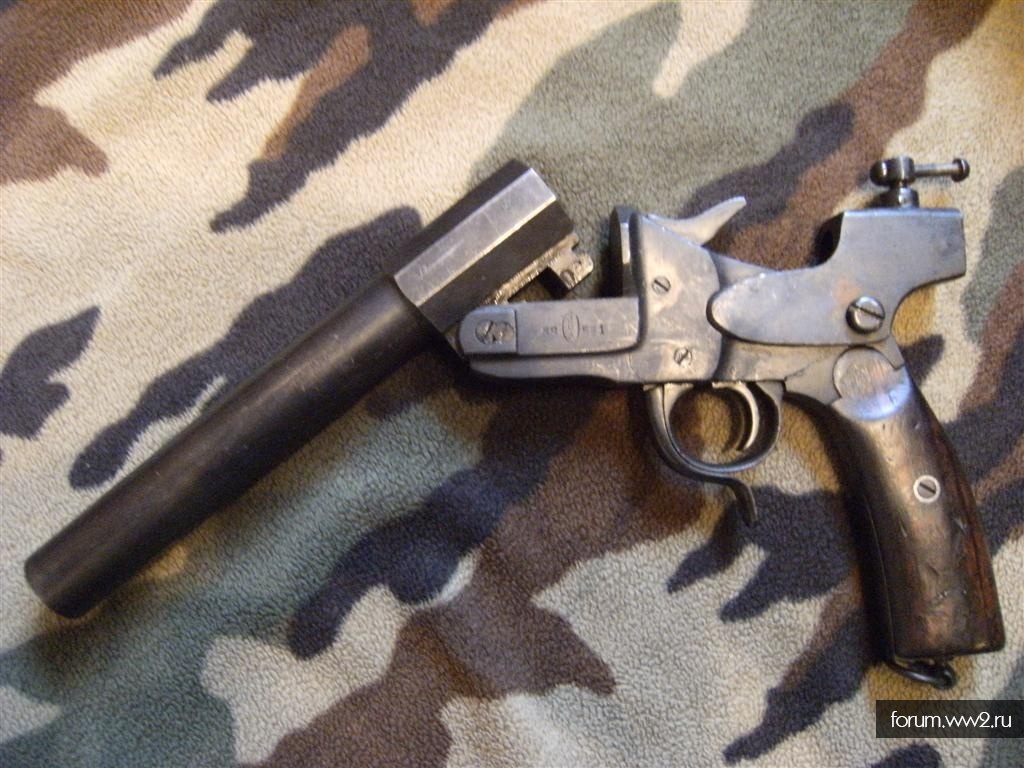

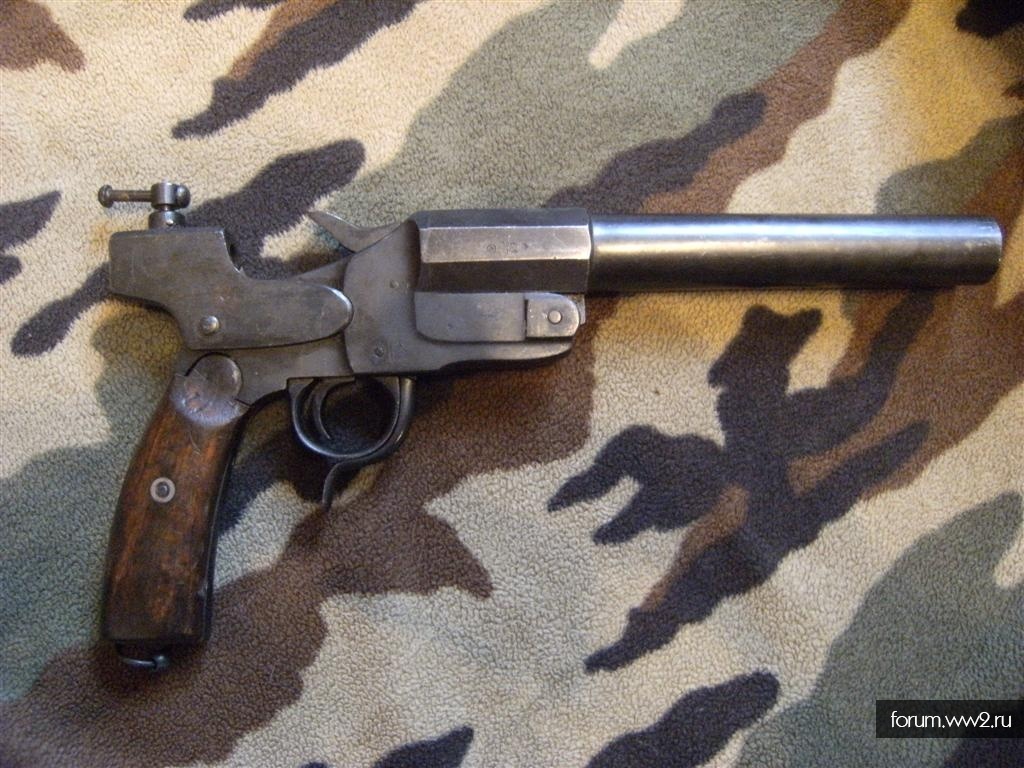

И вот, наконец, нашел ответ конструкторской мысли финских оружейников:





Как видно, приспособление могло использоваться не только для присоединения к плечевому упору, но также и к любому другому массивному предмету подходящей твердости, в который можно было бы вкрутить специальный штопор. Интересное решение!

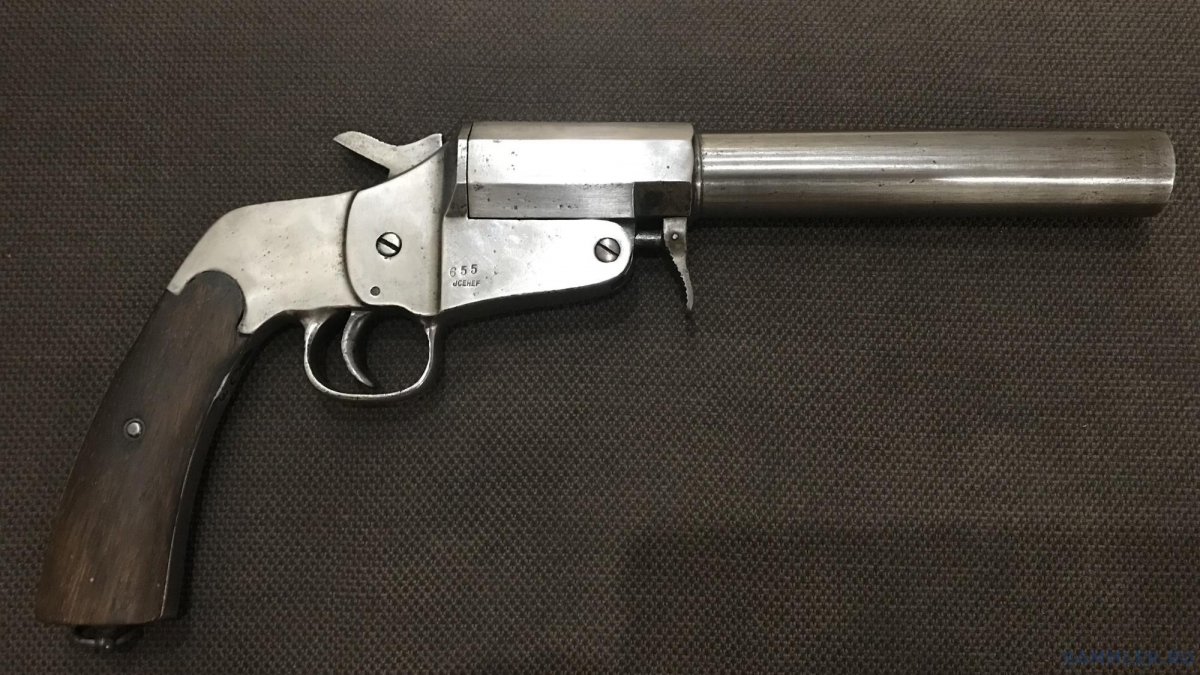

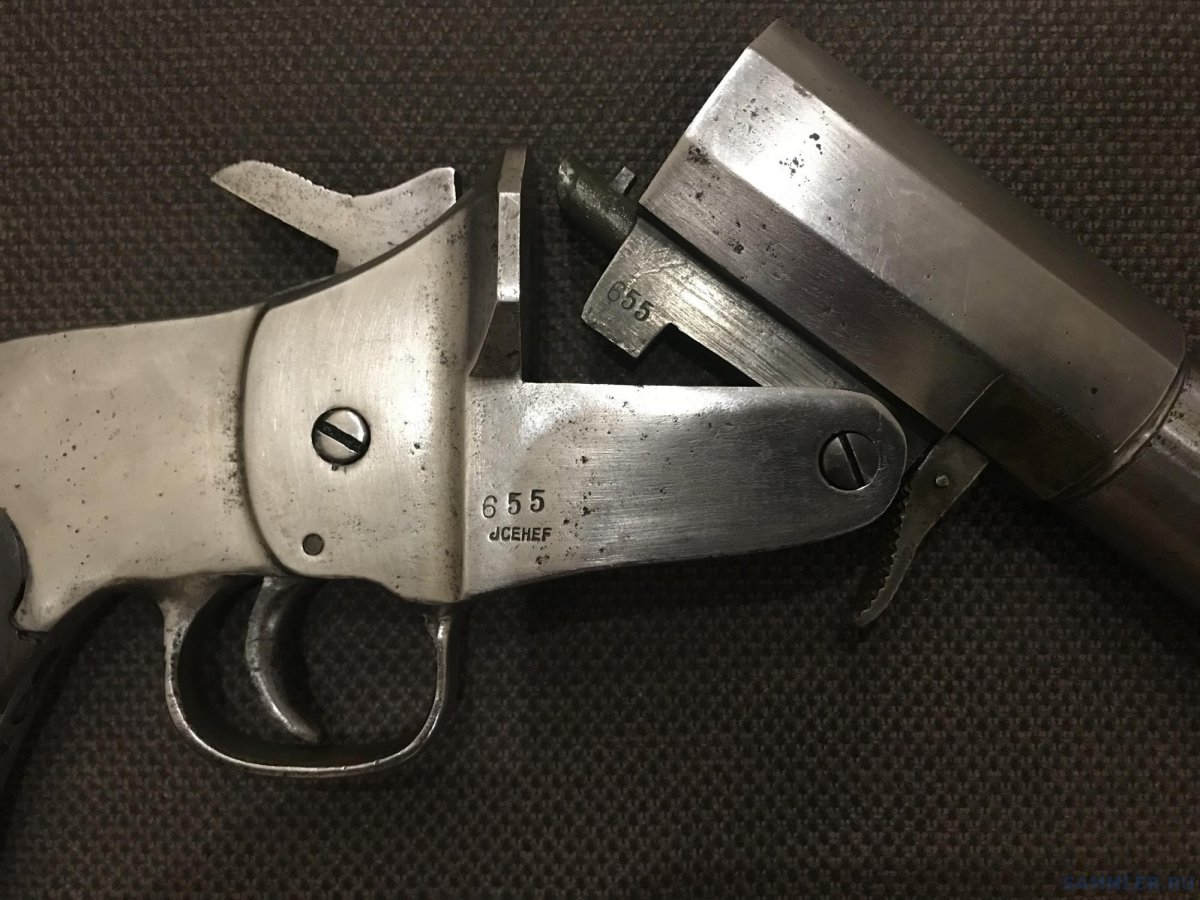

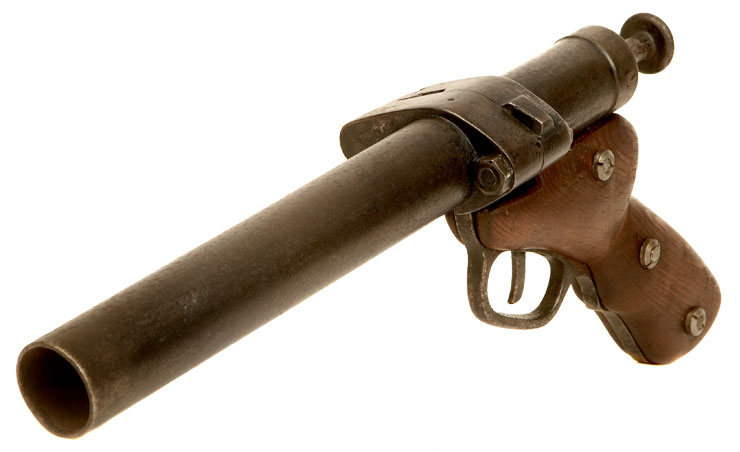

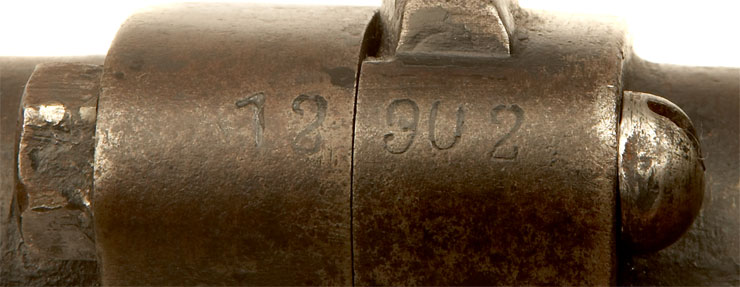

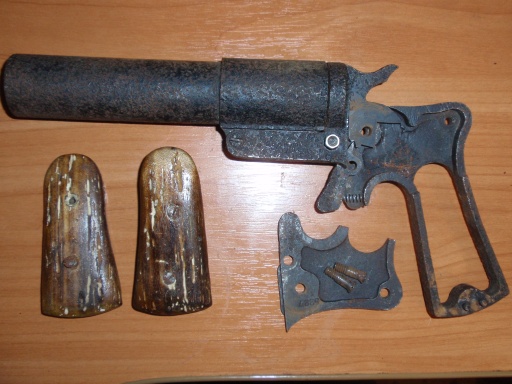

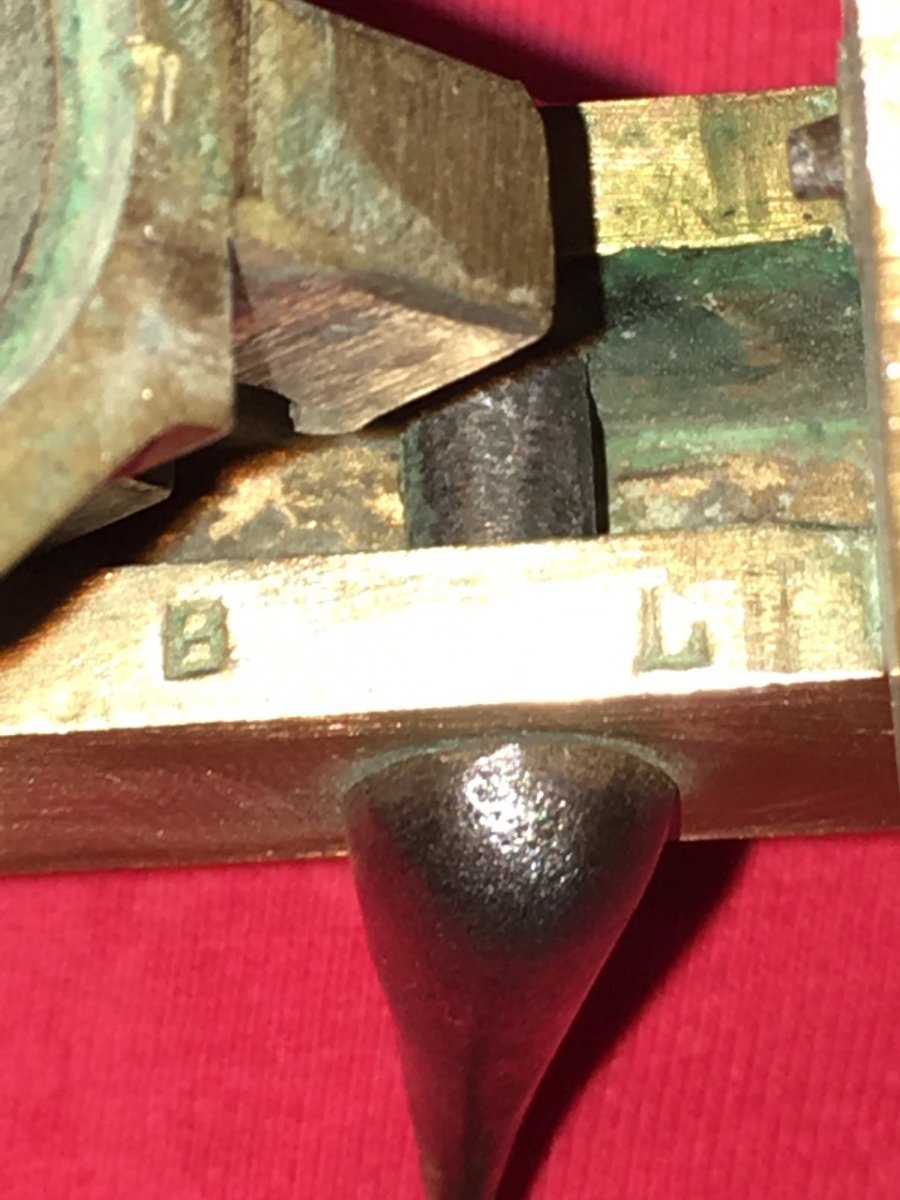

В дополнение к опубликованному ранее на стр.7, размещу дополнительные хорошо детализованные фото очень интересной и редкой немецкой модели KDTUR LILLE (KOMMANDANTUR LILLE) периода 1МВ, с одного английского аукциона.

Это хороший пример немецкого эрзаца или альтернативного оружия, которое было изготовлено во время Великой войны. Пока Бельгия находилась под немецкой оккупацией, эти большие факельные пистолеты производились на складе в Лилле. Они выглядят несколько грубо с деревянными ручками ручной работы, простым дизайном и полным отсутствием отделки. Как и с большинством оружия Ersatz, функция и простота были ключевыми. Он имеет тяжелый стальной ствол с боковой нажимной защелкой и шарнирным механизмом открывания на бок. Сзади - простой поршневой механизм взвода ударника. Они были созданы, чтобы помочь восполнить непродолжительное падение производства стандартного оружия, такого, как Хебель-1894. Эксплуатационные показатели и эргономика пистолета были очень посредственными, мощности по его производству - ограниченными.



Невозможно оторвать глаз от прекрасного совершенного образца двухствольного сигнального пистолета немецких оружейников периода 2МВ, Dopellaufige Signal — und Leuchtpistole (SLD), конструкции Вальтера!
В дополнение к материалу на стр7, размещу дополнительные фото:



В 1935г. для ВВС Германии (Люфтваффе) были разработаны сигнальные 26-мм калибра пистолеты из алюминиевых сплавов, которые применялись для распознавания своих летящих самолетов через серию сигнальных ракет разных цветов. Чтобы не перезаряжать пистолеты в полете стали использовать двуствольные пистолеты, конструкция которых была полностью заимствована у охотничьих дробовых ружей. Два его гладкостенных ствола, расположенные в горизонтальной плоскости, откидывались для перезаряжания вниз. Затвор имел рычаг нижнего расположения. При откидывании стволов вниз экстрактор одновременно выдвигал из стволов стреляные гильзы. На левой стороне рамки был расположен флажок предохранителя. Сверху на тыльной стороне рамки располагался флажок переключателя стволов, причем стрелять из них можно было как одновременно, так и попеременно. Кроме того, в пистолете смонтировали указатели наличия патронов в канале стволов.
В 1935г. Кригсмарине также разместил заказ на изготовление подобных пистолетов для своих нужд. Постоянное применение оружия во влажной и соленой морской среде заставило германских оружейников использовать для производства пистолетов специальные марки нержавеющей стали. Некоторое количество пистолетов было выпущено с использованием алюминиевых сплавов. Производились они разными заводами. Всего было выпущено около 4 тысяч пистолетов.

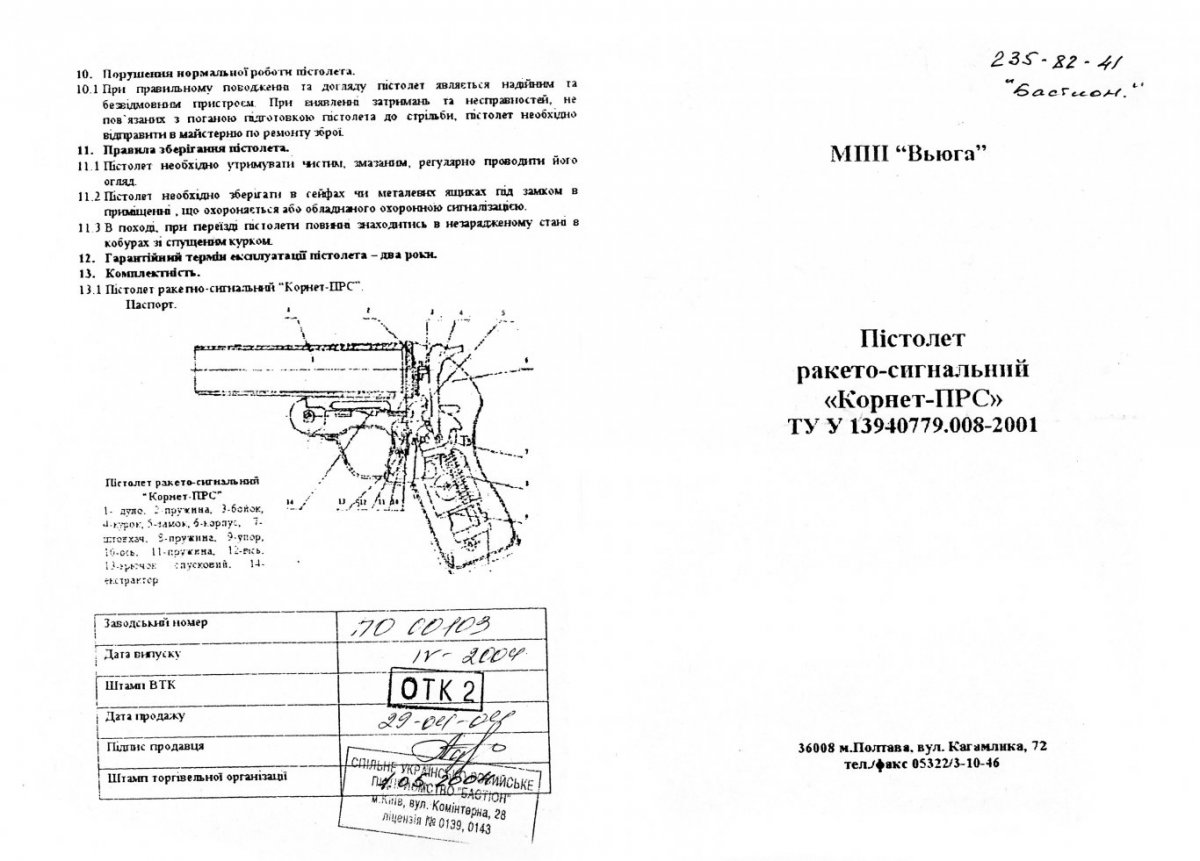

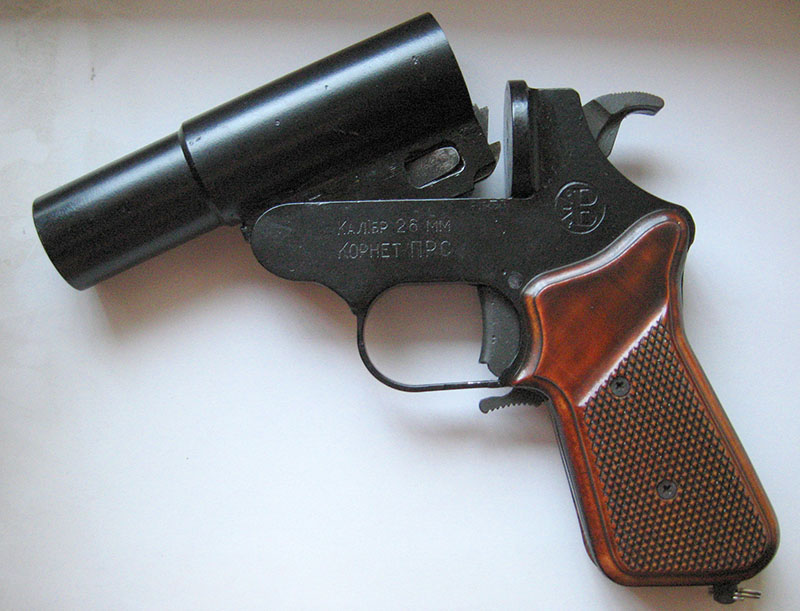

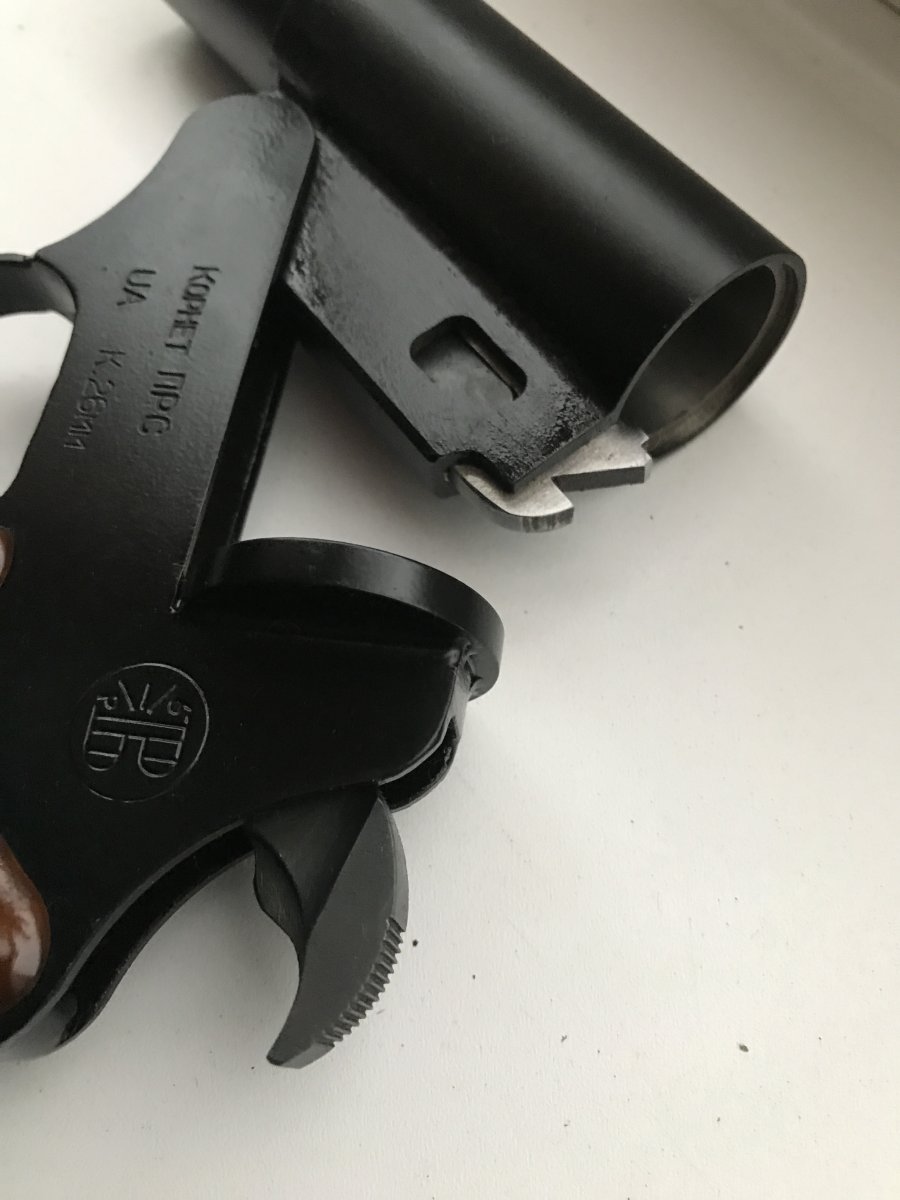

Тут спор зашел на ветке продаж о сигнальном пистолете КОРНЕТ ПРС, его достоинствах и недостатках.
Решил вернуться к этой, без сомнения, замечательной модели отечественного производителя, ставшей, увы, уже историей.
Пистолет выпускался на предприятии "Вьюга" (Полтава)

Его технические характеристики:

Калибр - 26 мм
Габаритные размеры - 210х150х35мм
Масса - 900г.

Пистолет выполнен добротно из хороших материалов, правда, качество обработки отдельных деталей, в частности ствола, оставляет желать лучшего.
Чувствуется, что конструкторы не забывали об эргономике и эстетике!
Отличительной особенностью пистолета является наличие патронника, что редко можно встретить в других сигнальных пистолетах. Длина собственно ствола, без патронника, составляет 45мм.

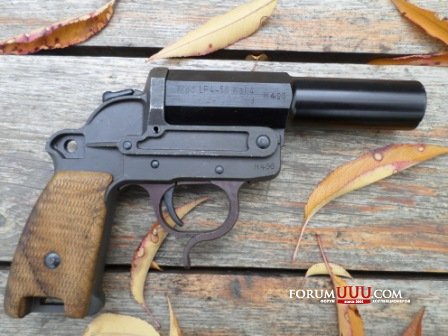

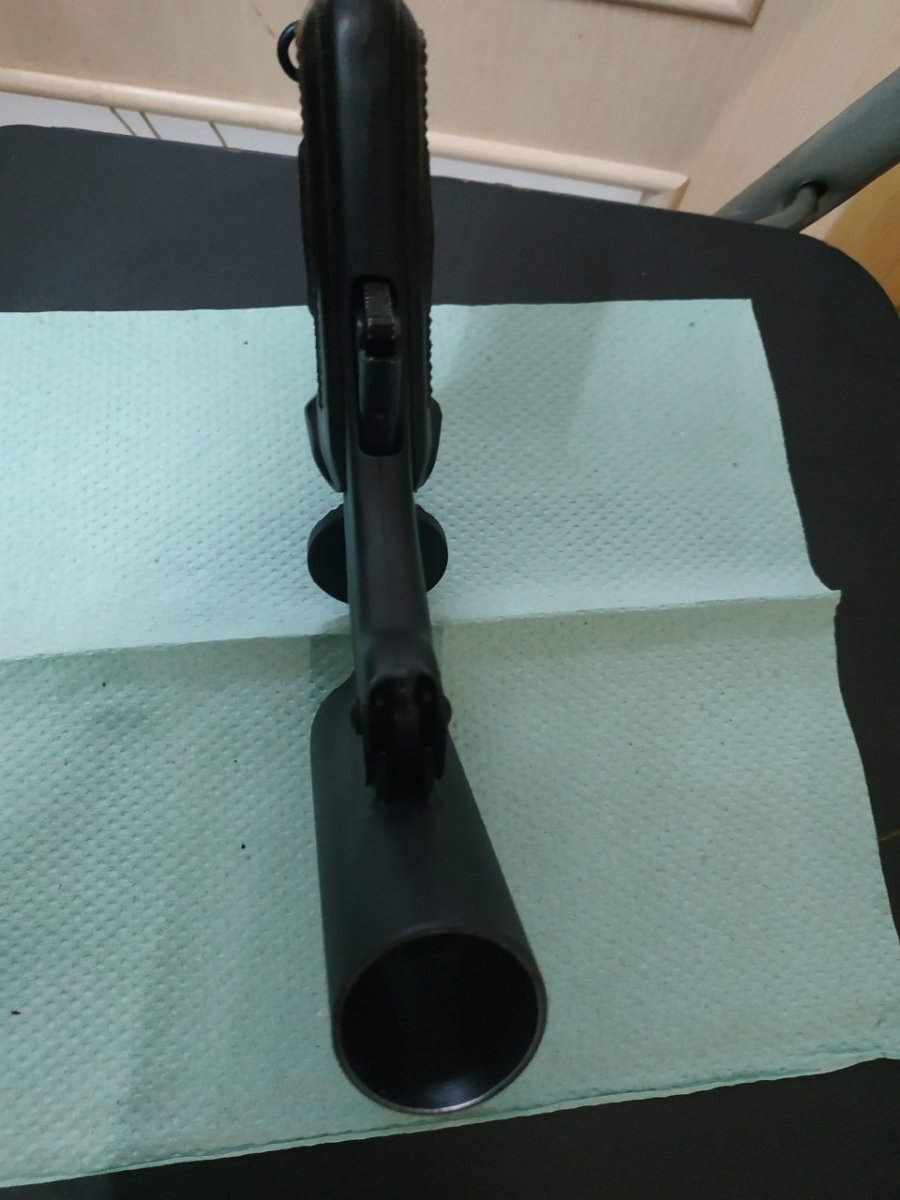

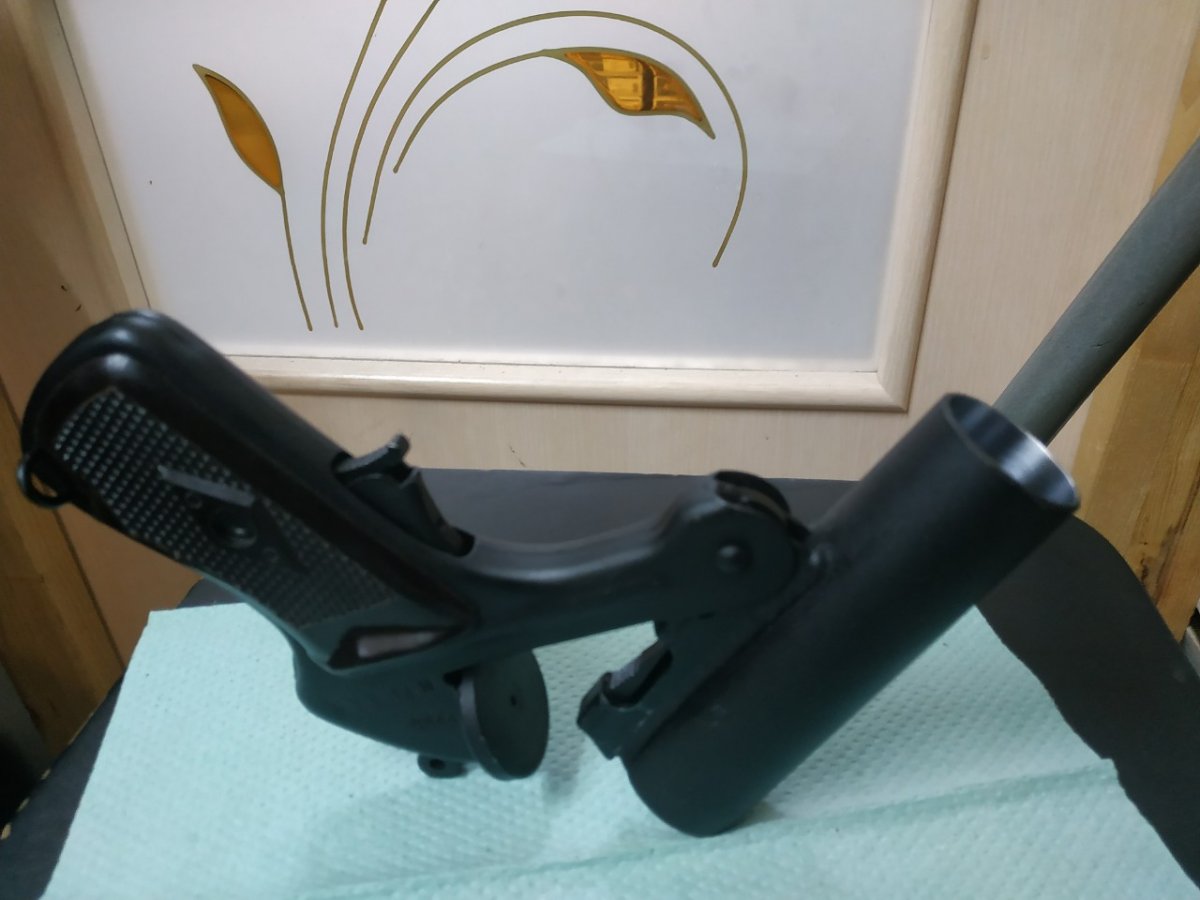

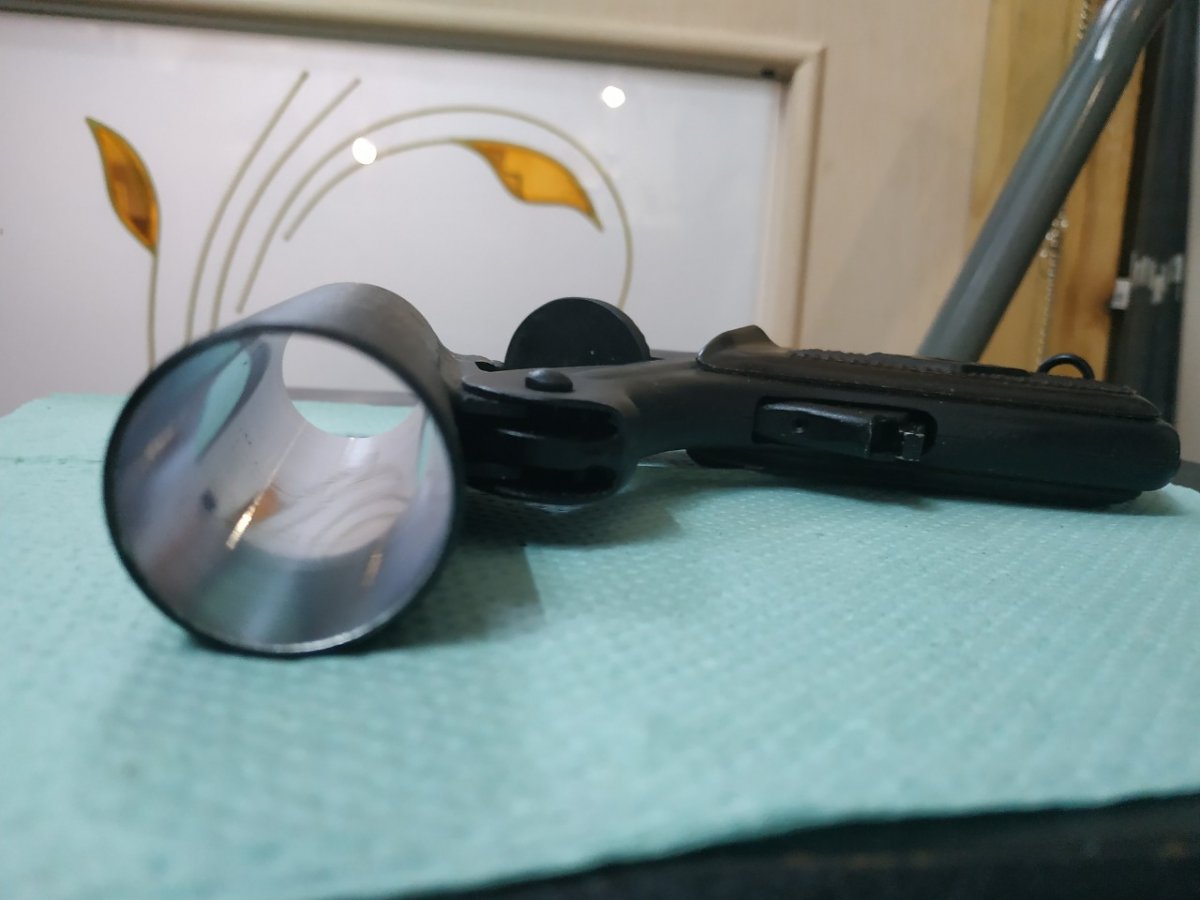

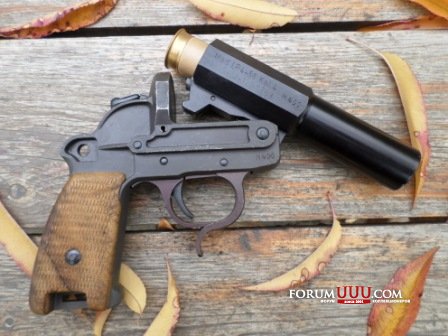

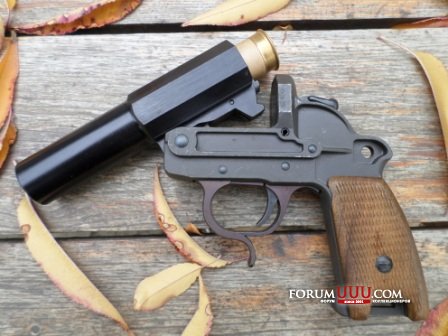

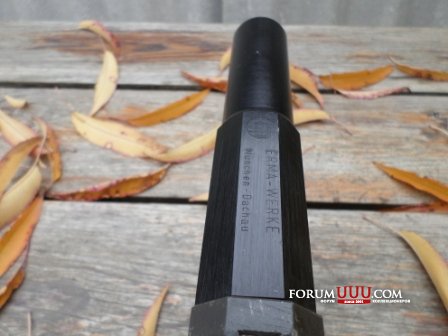

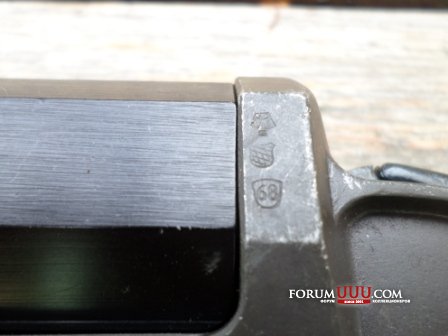

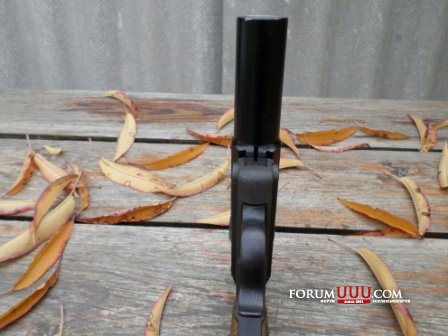

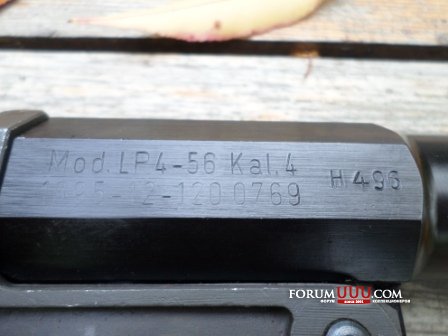

Вот такой интересный пистоль недавно нашел. Называется LP-4-56. Послевоенная реплика Вальтеровской темы:



Япония. Страна восходящего солнца!
Конструктры этой страны, включая военных, всегда отличались особым изяществом технических решений. Алгоритм их работы был довольно простым, но эффективным. Они брали за основу лучшие образцы техники мировых лидеров и усовершенствовали их с присущей им восточной философией простоты и минимализма. В результате, получали прекрасные совершенные образцы военной техники.

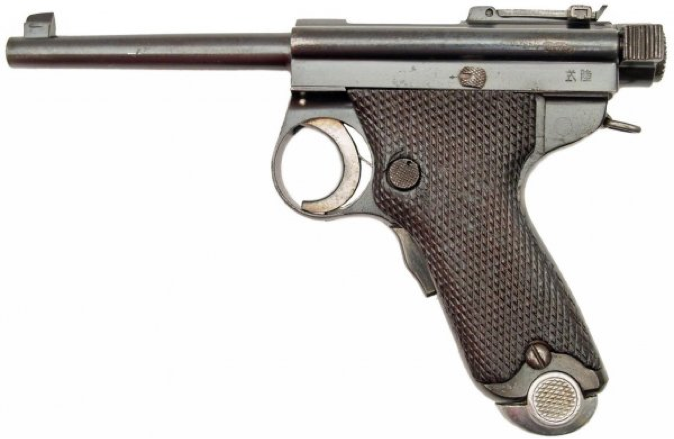

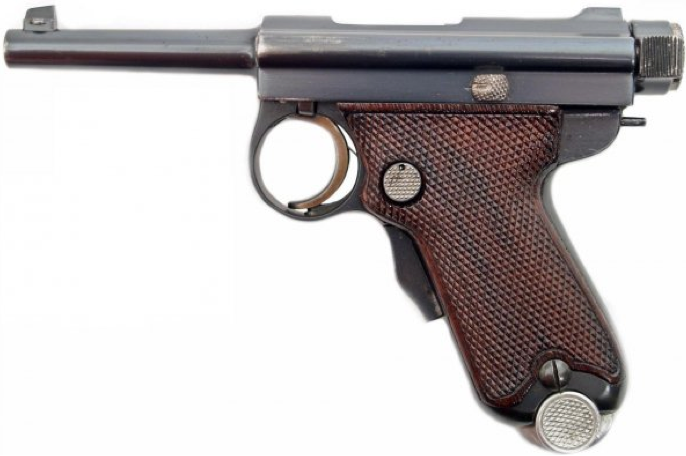

Взять, для примера, замечательный японский боевой пистолет начала ХХвека - Nambu Type 4. В его конструкции можно увидеть много заимствованных различных решений западных разработчиков. Даже по внешнему виду он очень смахивает на Luger «Parabellum» Р.08. А его более поздняя модификация Nambu Type B еще больше похожа на немецкую модель.



Такой же подход был у японских конструкторов и при проектировании сигнальных пистолетов.
В их конструкции легко можно увидеть черты и технические решения английских, американских, немецких, итальянских ракетниц. При всем этом, в итоге, японские ракетницы отличаются оригинальностью и совершенством:

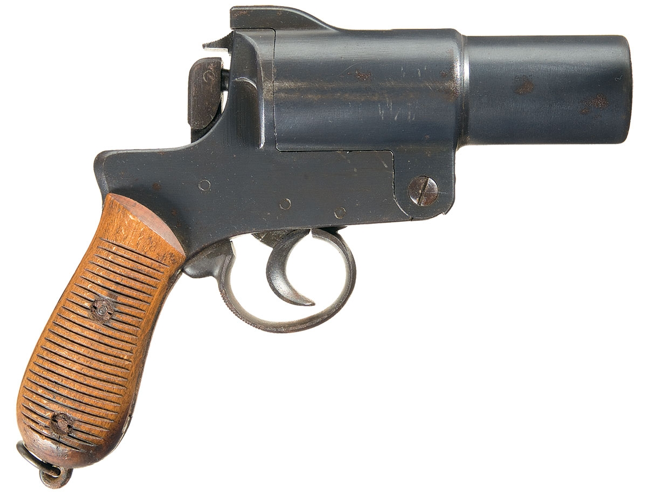

Сигнальный пистолет «Nambu Type 10».
Калибр 35-мм. Годы выпуска 1921-1945 гг. Изготавливался по заказу ВВС. Имел предохранитель и ударно-спусковой механизм двойного действия. Всего было выпущено 8300 экземпляров.




Двухствольный сигнальный пистолет Nambu Early Kayaba Double Flare Pistol.
Калибр 28-мм. Ракетница выпускалась для японского флота. Разработана на базе английской 31-мм «Vickers». Выпускалась в 1927-1931 гг. Всего было выпущено около 700 единиц.




Двухствольный сигнальный пистолет Nambu Type 90 Double Barrel Flare Pistol.
Калибр 28-мм. Годы выпуска 1930-1945 гг.
Изготавливался по заказу японского флота. Поскольку ракетница имела один спусковой крючок, ударный механизм имел переключатель с одного ствола на другой. Это позволяло вести только одиночную стрельбу. Всего выпущено 10,3 тысячи единиц. Габариты ракетницы: длина – 105 мм; высота – 70 мм; ширина — 55 мм. Супер компактная модель!



Трехствольный сигнальный пистолет Nambu Type 90 Triple Barrel Flare
Производился для японского флота. Калибр 28 мм. Годы выпуска в 1930 — 1945 гг.
Поскольку ракетница имела один спусковой крючок, ударный механизм имел переключатель с одного ствола на другой и третий. Таким образом, пистолет предусматривал только одиночную стрельбу. Всего выпущено 5300 ракетниц.

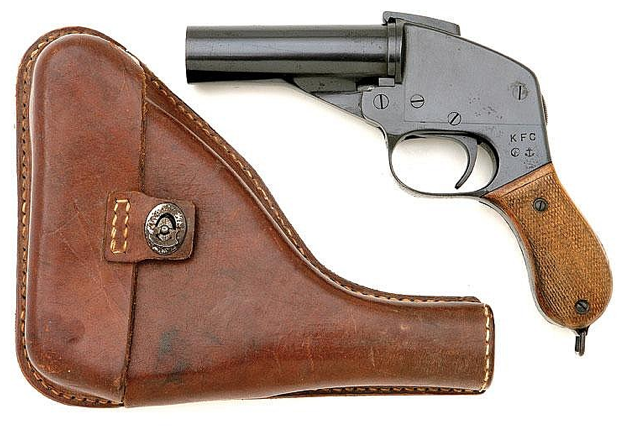

Сигнальный морской пистолет Type 97 с кобурой
Калибр 28-мм. Годы выпуска 1937-1944 гг. Всего выпущено около 3 300 единиц.



Еще одна весьма интересная модель. Размерчик Александра!

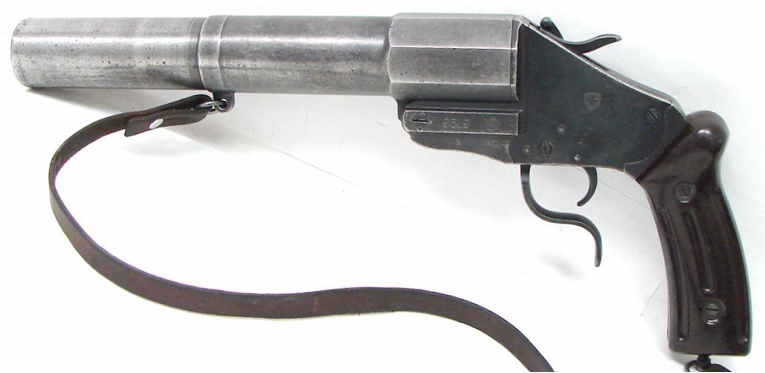

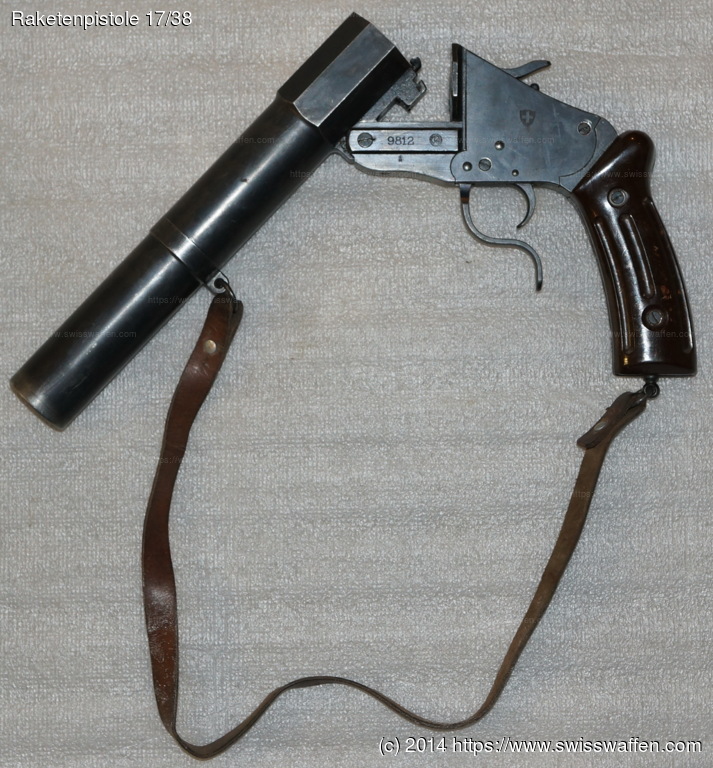

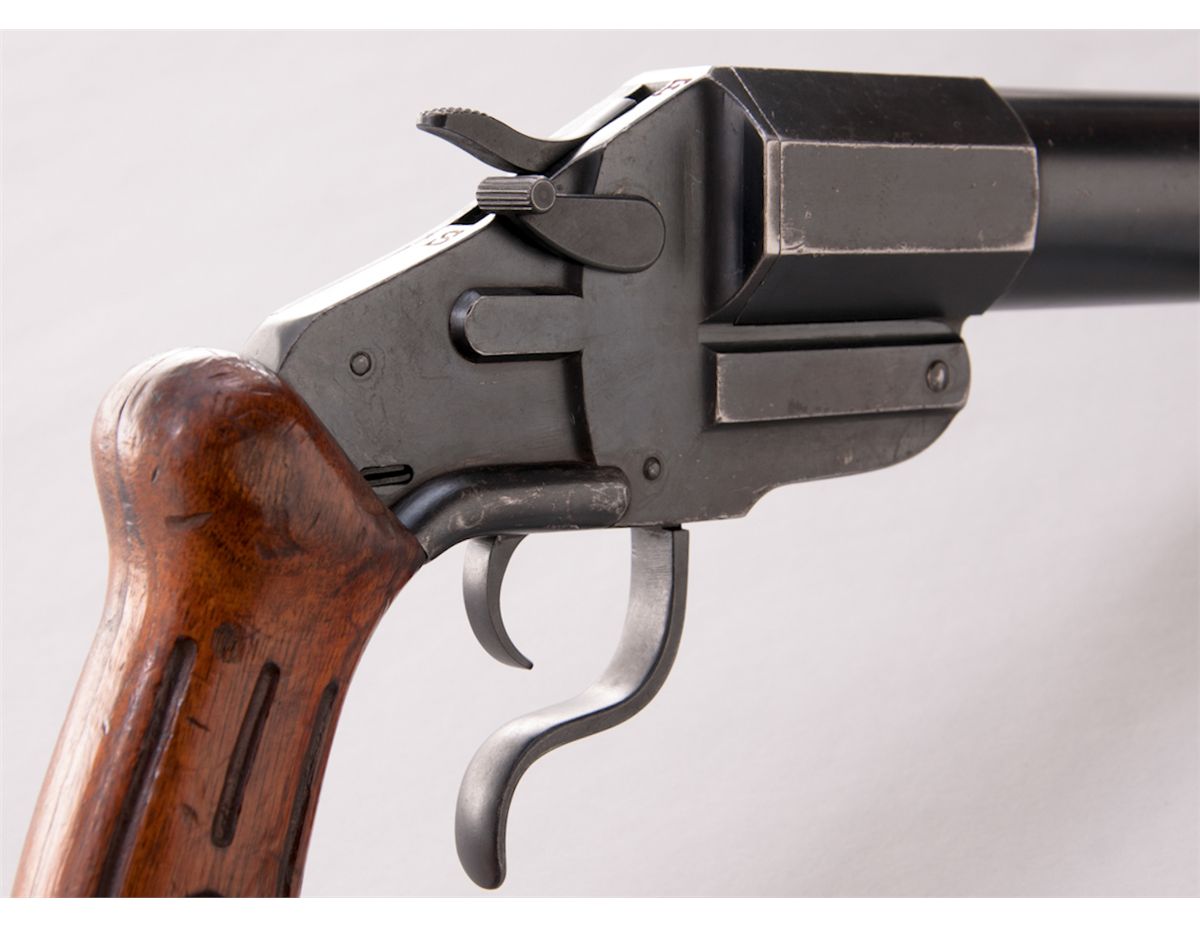

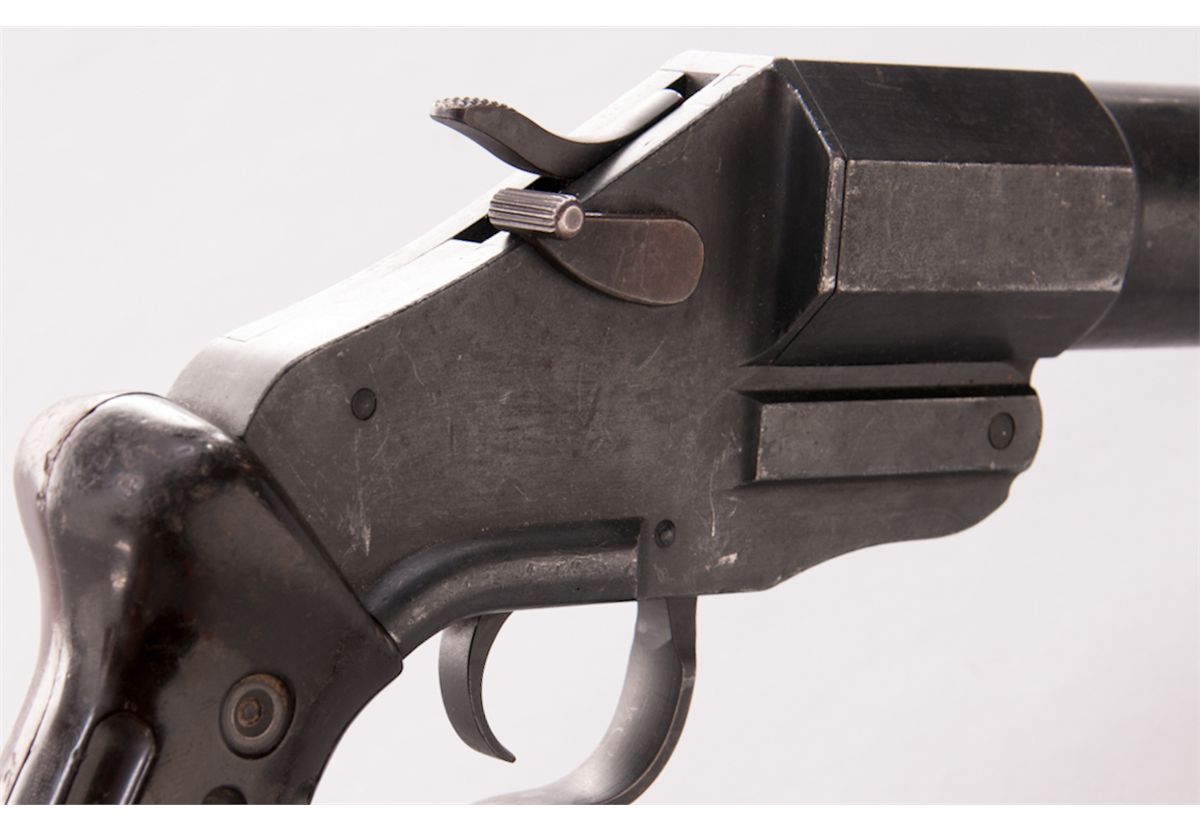

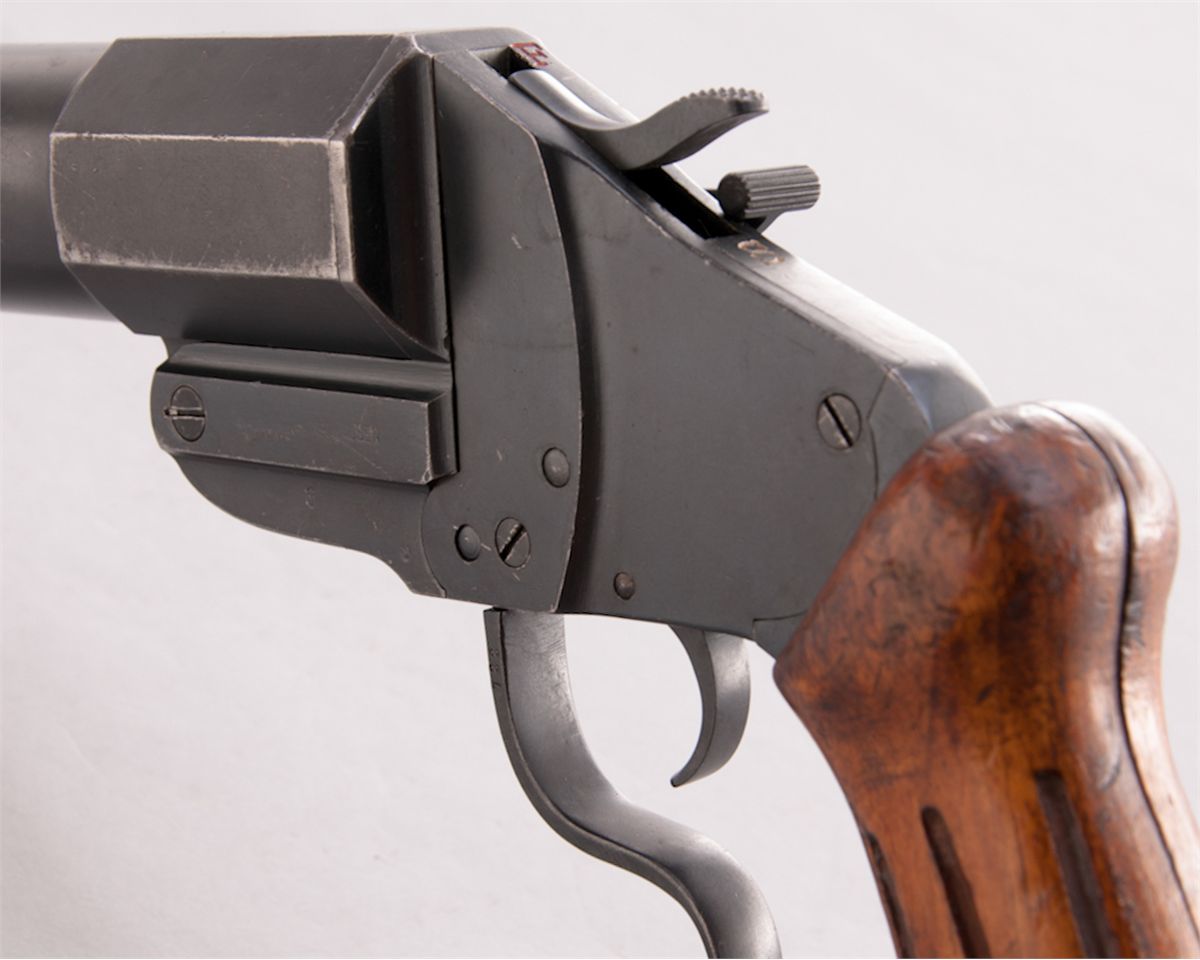

Сигнальный пистолет Swiss Army 1917/38 Flare gun
Сигнальный пистолет образца 1917 г. был модернизирован в 1938 г. и служил в период Второй мировой войны. Он выпускался фирмой «Wa ffenfabrik Neuhausen». Для переноски ракетница оснащалась кожаным ремнем. Всего было выпущено не менее 10 тысяч единиц. ТТХ ракетницы: калибр – 34 мм; длина ствола – 273 мм.

Очевидно, что за основу модели был взят немецкий Хебель-1894. Об этом говорят схожесть рамки, основания ствола, запорного рычага, курка пистолета. Да и какой другой пистолет, без серьезного изменения конструктива, смог бы пережить модернизацию с увеличением калибра с 26 до 34мм???



Вот еще несколько картинок его конструктива. Как видим, пистолет имел свои оригинальньіе технические решения:



Вес пистолета бьіл нешуточньім - 2055гр!



Ракетницы без предохранительной скобы не имеют право на жизнь в гражданском обращении!!! Это даже не обсуждается ,От сраной ОСПшки так погиб мой дружбан! Остальное всё вплоть до ПМВ всё номальные модели ! Запускает ракету и слава богу!



Не понял, какие предохранительные скобы есть на ракетницах ПМВ??? Какие предохранительные скобы есть на охотничьих ружьях ТОЗ-БМ, 63, 66, которые по конструктиву мало отличаются от ракетниц? Не взвел курок- ракетница не выстрелит. Взвел - не наставляй на людей! Вот и весь предохранитель. Поведайте пожалуйста, как случайно можно убиться ОСП-30! Взвести курок и крутить дулом у виска, бегая по скользкому льду?



Это Вы дали наставление,как надо пользоваться нормальным людям и Вам видимо лучше знать о техн возможностях я не спец! Из ряда вон выходящая ситуация!Они были на охоте и гоняли зайцев на машине! Машина перевернулась,и всё произошло!Умер в больнице! Заряжена была дробь.



Гоняли зайцев ракетницей, заряженной дробью??? Ну, это почти, как я сказал по льду! Это карма!
Сейчас, наверное, ТОЗ-БМ дешевле ОСПешки стоит. ПРедложений куча. И охота с ним намного эффективней будет, чем с ракетницей, которую и зарядить то нормальным зарядом не возможно! Какой смысл искать себе такую изощреную и одновременно нелепую смертельную опасность???



Говорили люди,что там какая то вставка была под дробь,давно это было!Они все тогда забуханные катались!Наверно Вы правы,я не знаю!



Та ото ж! Губит людей не пиво!-с)
Вставка- вкладьіш-переходник с 4-го на 12-й калибр, для стрельбьі из ракетницьі охотничими патронами. Иногда такая стрельба гнет раму пистолета и вьібивает зубьі, глаза стреляющим.

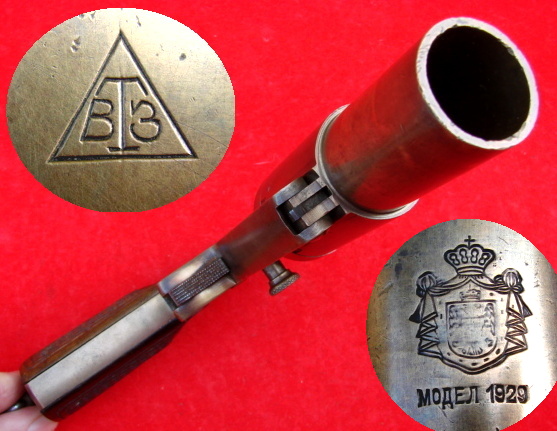

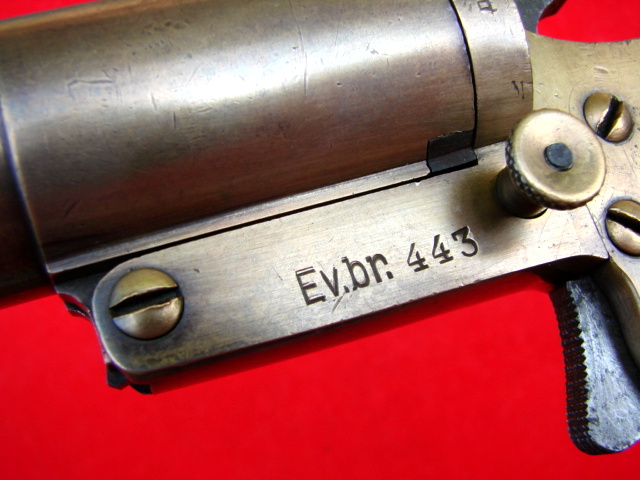

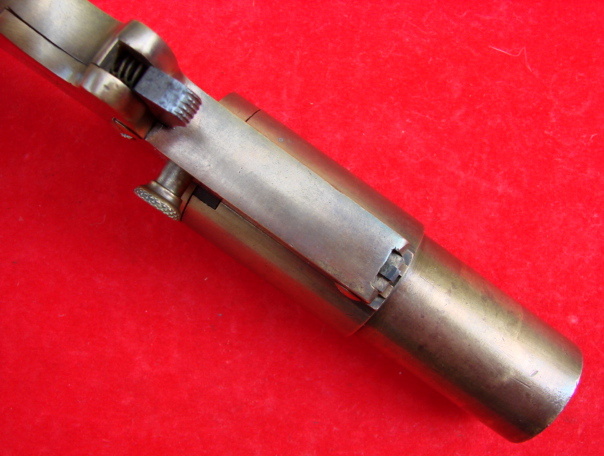

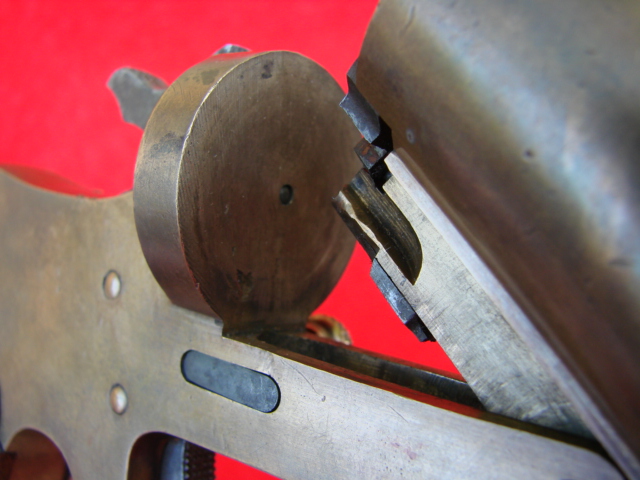

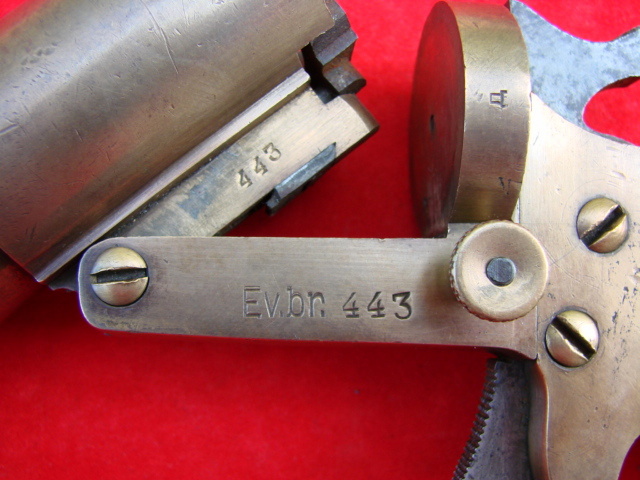

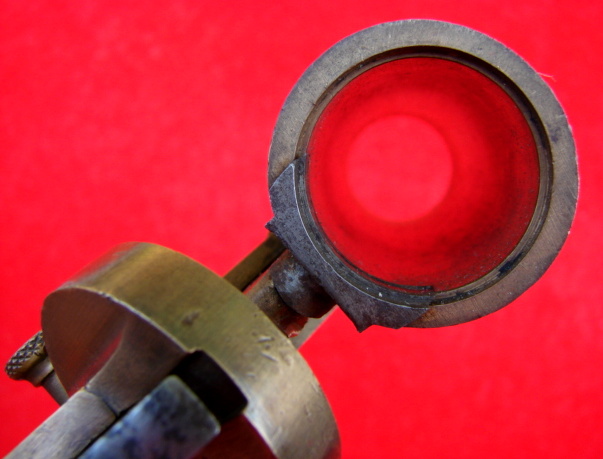

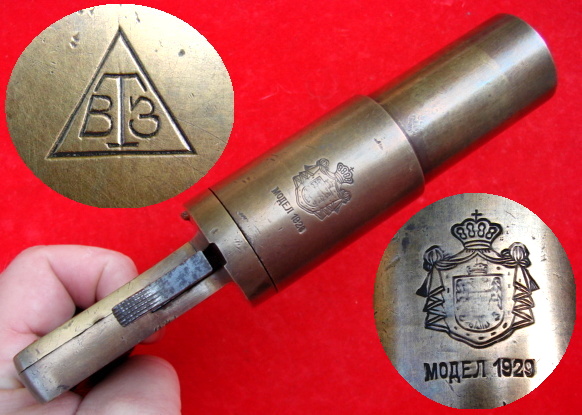

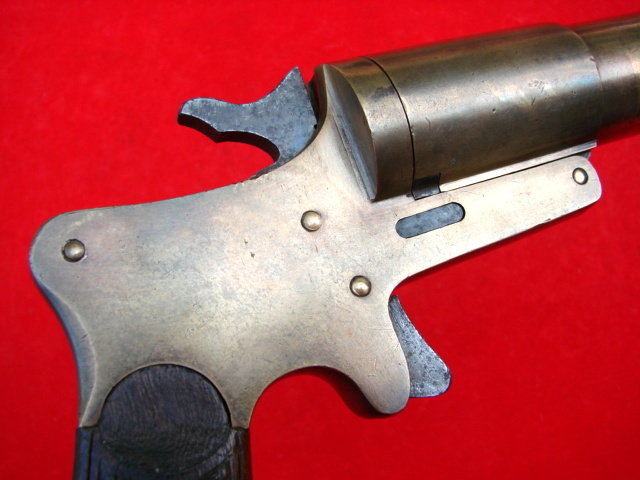

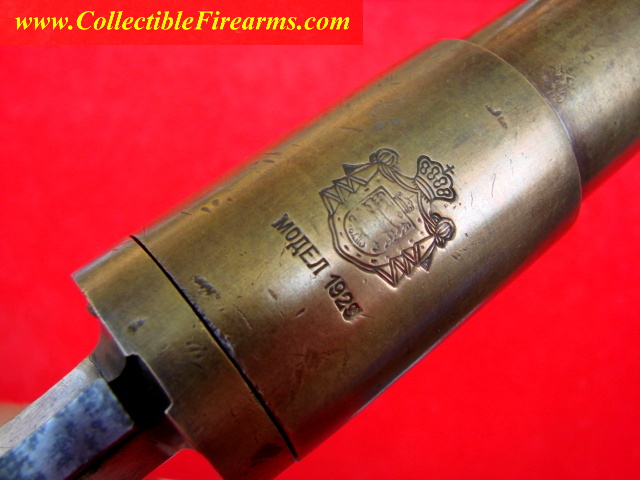

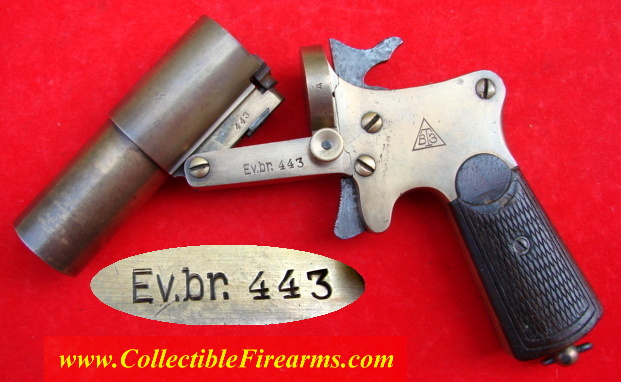

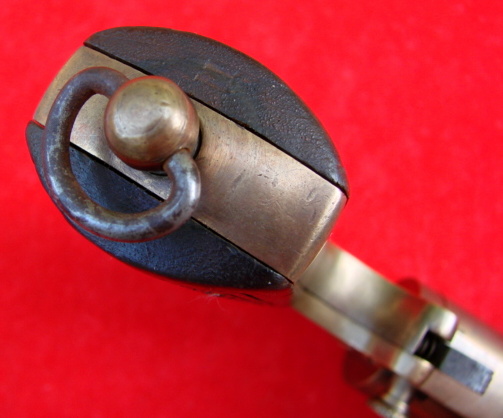

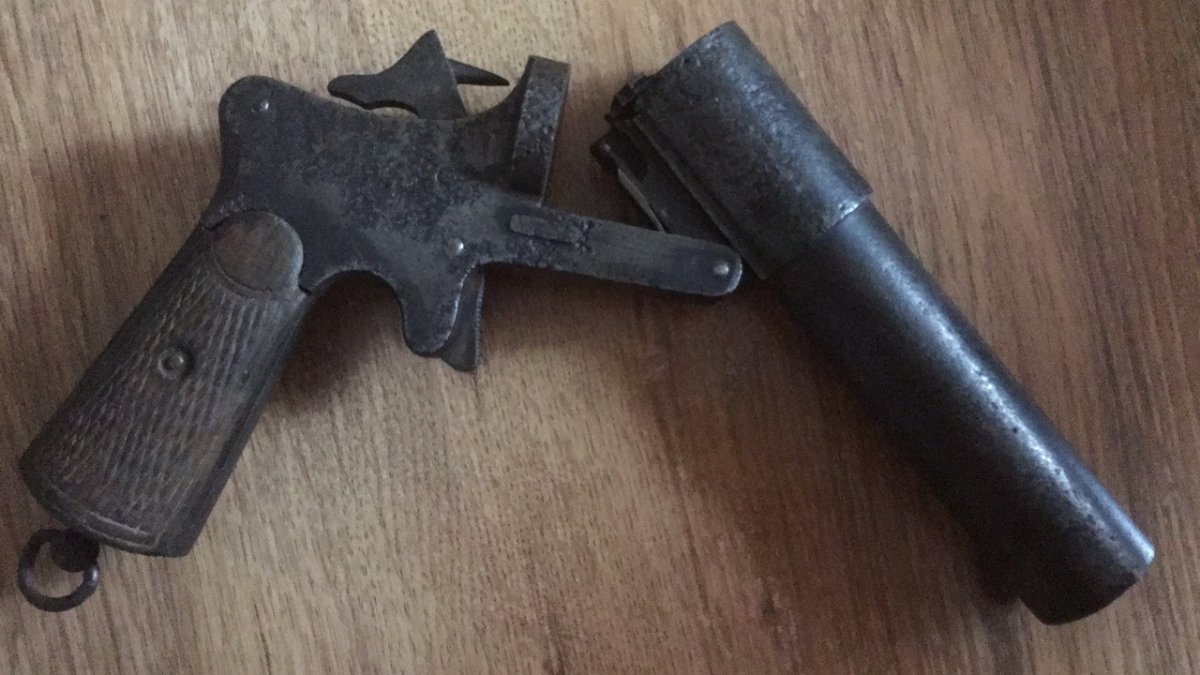

В дополнение к посту #198, запощу фотки редкой сербской ракетницьі из латуни:
