Тема отображения средств радиосвязи в реконструкциях, и даже в большинстве художественных фильмов более чем удручает. Недавно просмотрел фильм о разведчике Николае Кузнецове, так там советская окопная радиостанция РБМ-1 представлена как немецкая рация, использующаяся в спецгруппах. Фильм «17 мгновений весны» по части радио вооще смотреть смешно: там, якобы в нацистском Берлине, стоит советская послевоенная аппаратура. Оно то и понятно: автоматы и пистолеты, а также униформа известны всем с детства. С радио чуток сложнее. Радио, особенно передатчики, в СССР были под жестким контролем. Ряд аппаратов до сих пор невозможно отыскать на военных фотографиях. Особенно те, которыми оснащались спецгруппы Абвера. Или так называемые «слежечные» - приемники радиоконтроля. Или лучшие супергетеродины WWII «Кельн» Е52, Т9к39, Fu.h.e.a (b,c,d) и многие другие. В общем, коль пока нет такого раздела, постараюсь потихоньку знакомить форумчан с нюансами немецкой радиотехники Второй Мировой. По этой части в Германии того периода была своеобразная, мощная радиоцивилизация. Немецкая школа военного радио не похожа ни на американскую, ни на советскую, ни на японскую. Она дала мощный толчок развитию советского послевоенного радио. Обо всем этом постараюсь сказать в этой теме картинками, замерами ТТХ в Лаборатории Антрадио и историческими нюансами. Большая часть снимков и выкладок - из собственной коллекции. Все тексты в теме уникальны, ориентированы на уровень восприятия коллег по форуму. Отвечу, сколь смогу – на любые вопросы. Советское радио и радио союзников по антигитлеровской коалиции в тему данного блока невпихуемо. Но, возможно, получится все это развить как-то иначе, если у камрадов будет интерес.

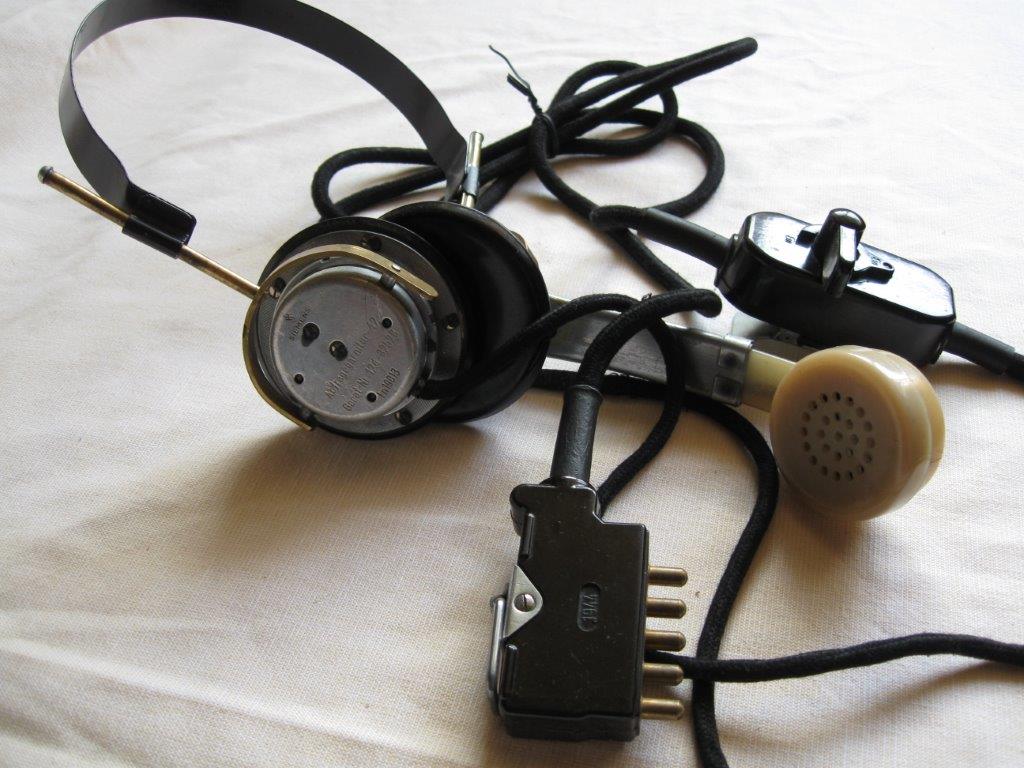

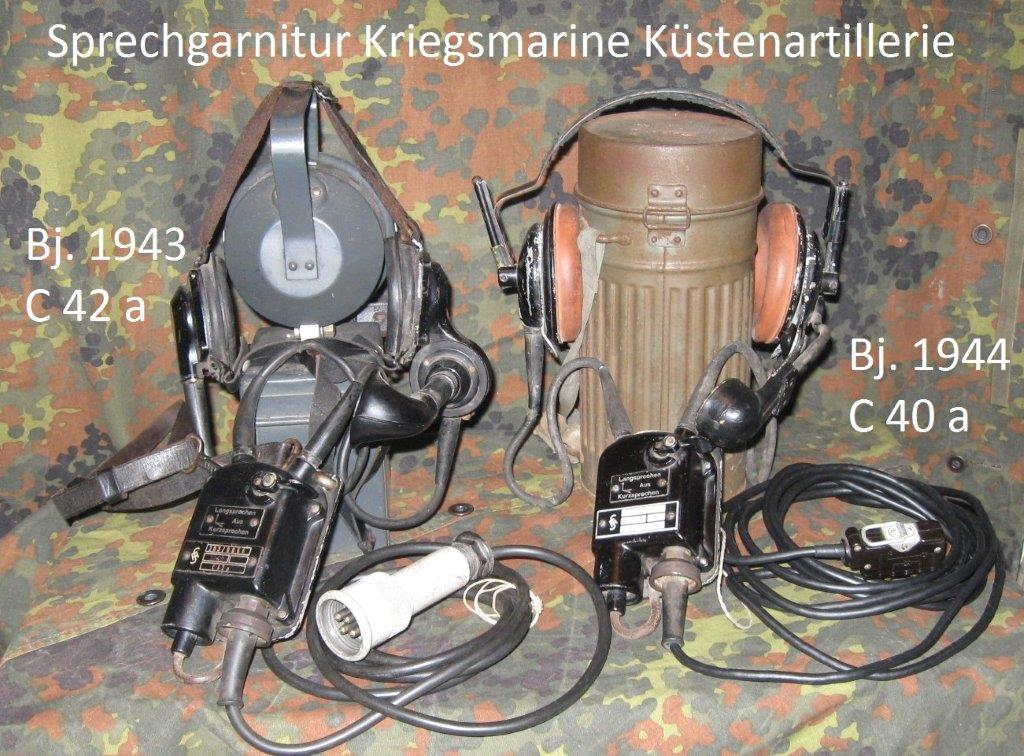

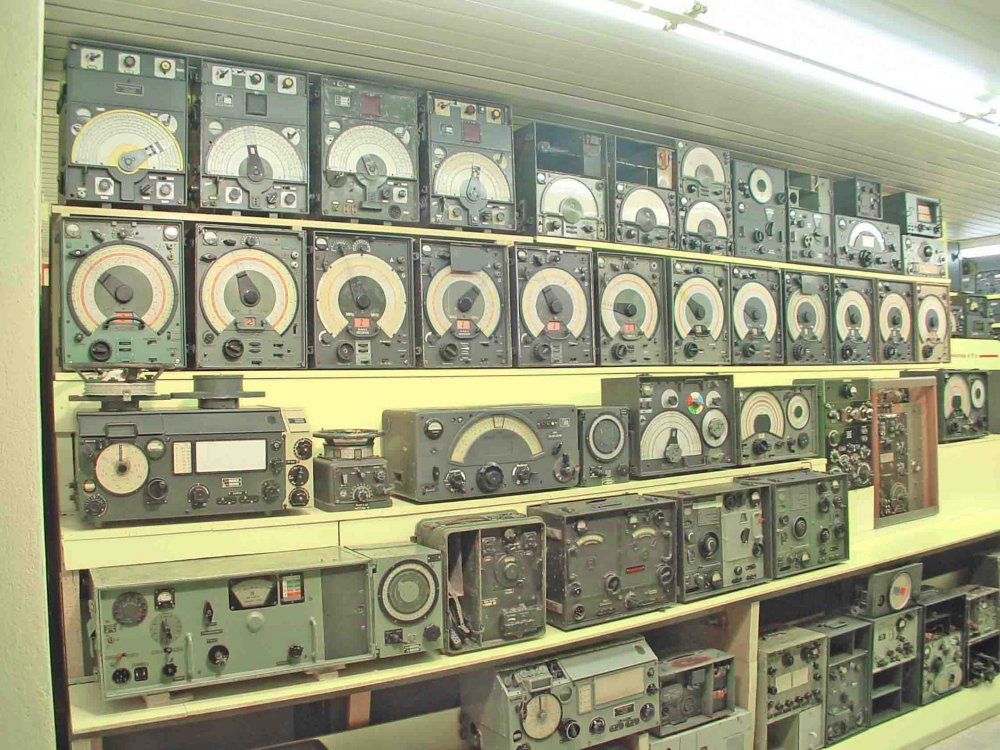

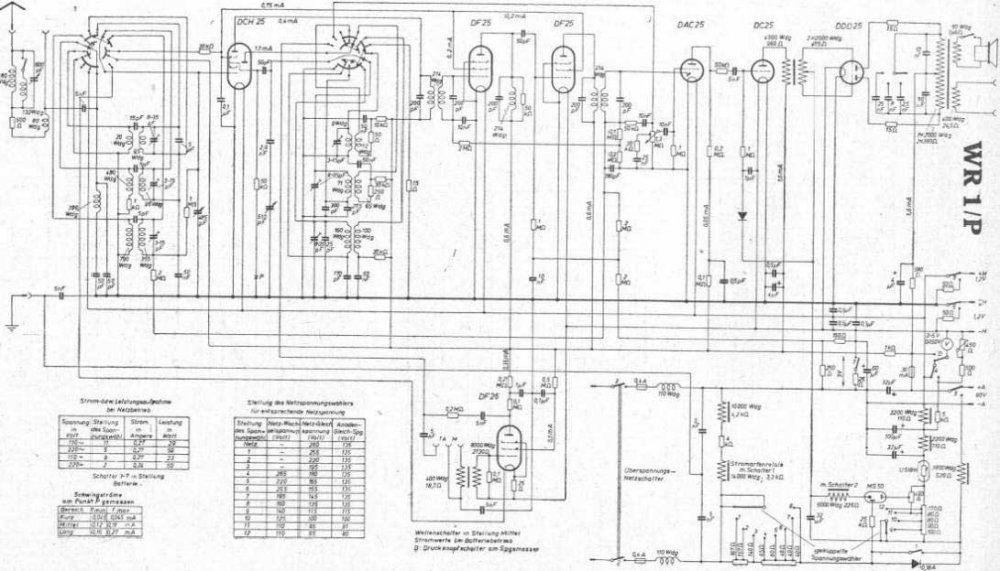

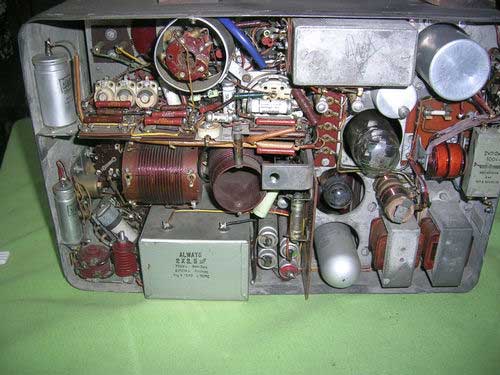

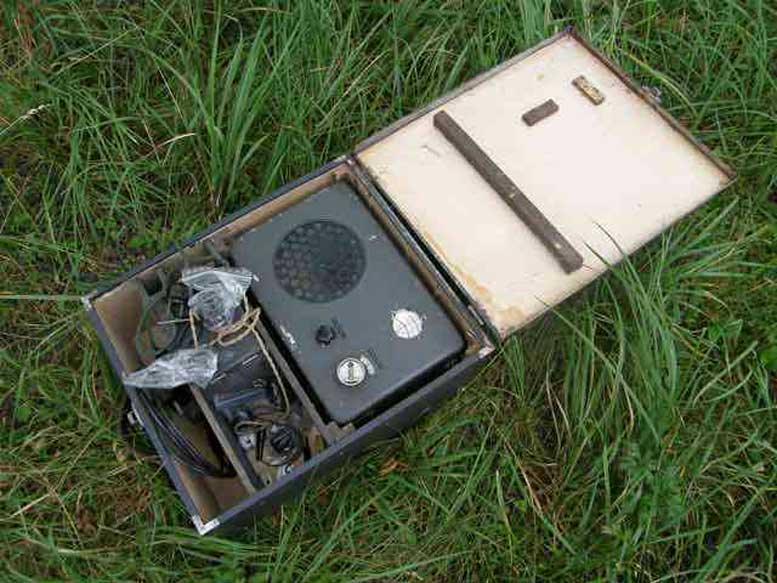

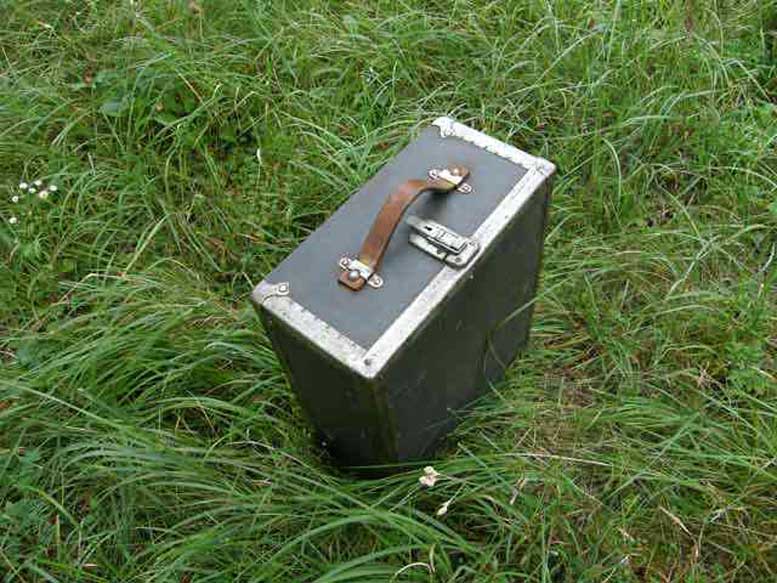

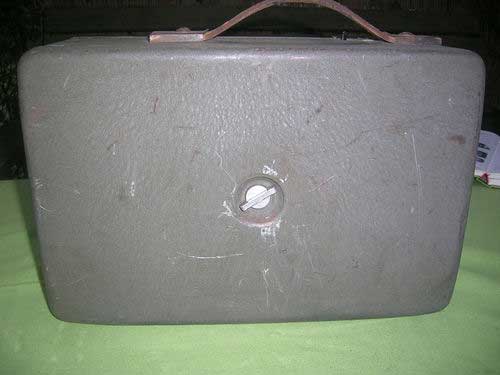

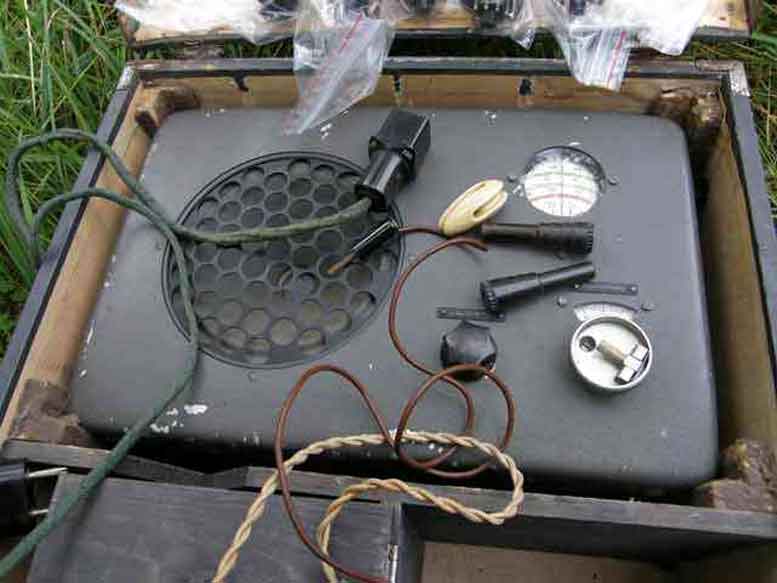

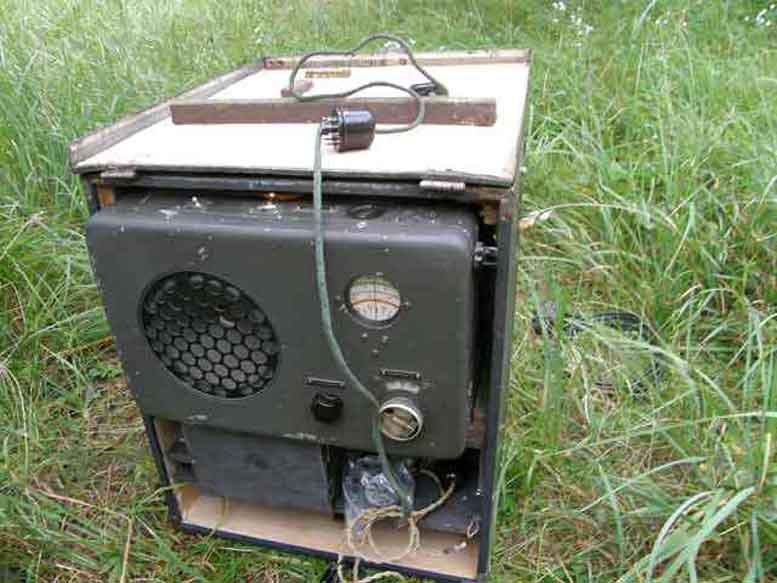

Radione - первый в мире компактный и надежный супергетеродин с широкими возможностями питания, в том числе от аккумуляторных батарей. Много споров о его качественных показателях, и это не случайно: ведь аппарат, разработанный до войны в Австрии как "чемоданчик для путешествий" в годы противостояния стал любимым "офицерским чемоданчиком". Но главное предназначение Radione R3 - обеспечивать связью подразделения Абвера. Для этой цели в комплекте с приемником был такой же по размерам передатчик (пока не умею вставлять снимки в текст – кидаю пять штук вниз) В оснащении любой спецгруппы германской армии, нет более компактного комплекта, нежели этот приемник с соответствующим передатчиком. Хотя компактность на втором плане. Важен функционал и области его применения. А именно: питание от сети и от батарей. При наличии вибропреобразователей на 6, 12 и 24 вольта можно предусмотреть работу в самых разнообразных условиях. Также важны различные варианты частот, и особенно в высокой части. Скажем, в районе 24 МГц при мощности в 1 ватт требовалась антенное полотно в четверть лямбды, что всего то - немногим более трех метров. Это позволяло покрывать расстояния до 30 километров без малейших проблем в АМ, не говорю уж о телеграфе. И если учесть, что не во всяком окопе Красной Армии находился пункт, оснащенный слежечной аппаратурой, то становится очевидным: что немцы могли уверенно чувствовать себя рядом с полевыми РБМ-ками. Как, кстати - чеченцы с Айкомами, Кенвудами и Моторолами в период первой кампании на фоне советских стопяток... Если сравнить по весу, частотному раскладу, параметрам ТХ и мощности RXавстрийский Radioneс немецкими ТОРНами, рижским (AEGовским) 15wseb и кучей других раций, приемников и передатчиков, то по все этим раскладам австриец круче. Передатчик RS-20 от Radione покажу позже.

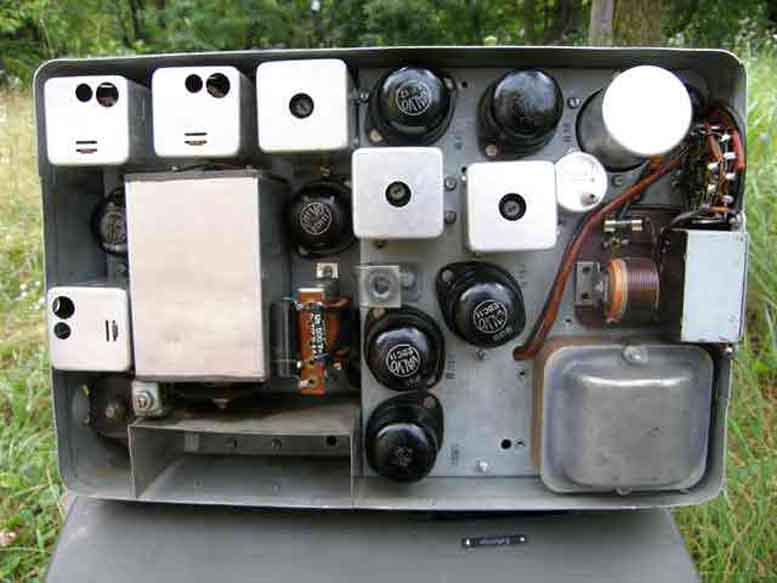

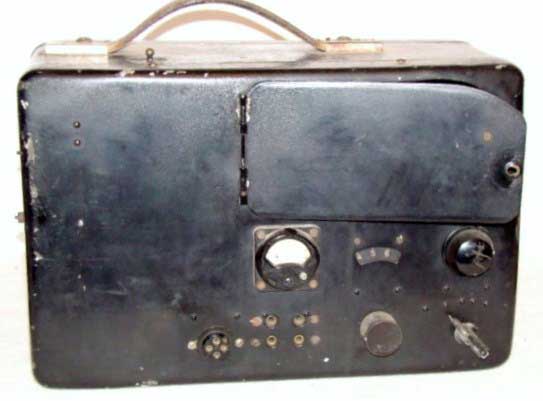

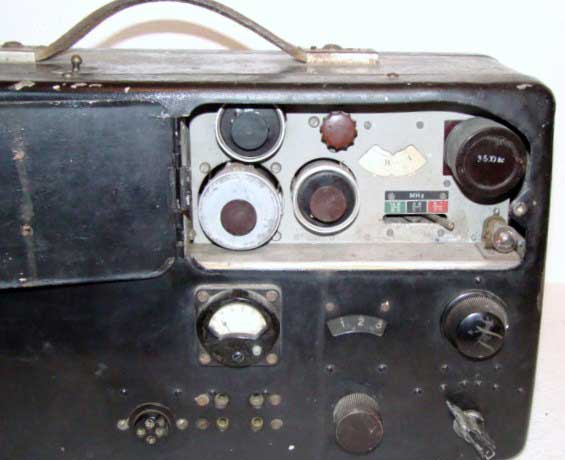

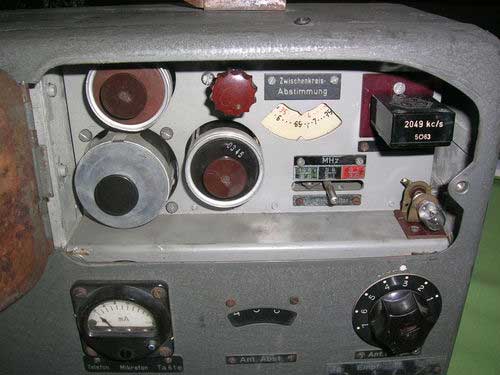

Радиопередатчик Radione. Его тип: RS-20. Цифра в обозначении указывает мощность в Ваттах. Схемные и технические детали упускаю, скажу лишь что при реконструкции боевых действий WWII выше показанный радиоприемник передатчик Radione неправильно использовать в окопах, и отчасти - на автомобилях и в других тактических импровизациях. Комплект не использовался и в бронетехнике Вермахта Это комплект для агентуры и глубокой фронтовой разведки. Мощности передатчика вполне хватало для связи на расстояния в тысячу и более километров – в зависимости от времени суток, антенны и квалификации радиста. Подобный комплект имел агент «Цеппелина» Пётр Шило (немецкий псевдоним Таврин), который вроде как был заслан с целью покушения на Сталина. Передатчик очень редкий и дорогой. За семь лет я его только раз видел на ебее. Обратите внимание, как у немцев открыт оперативный доступ к важным радиолампам. У немцев почти вся серьезная техника была приспособлена к быстрой замене ламп.
Так 30 км телефоном для агентурной радиосвязи не слишком выдающийся показатель - так, ближние тылы, полоса отселения... А сколько выдавалось при работе на ключе? И каков должен был быть луч при расстоянии так км на 100-150? Кстати, именно в первую компанию достаточно широко использовалась система LTR транкинга, что совсем неплохо выглядело на фоне "чеченцев" с конвенциональными "Айкомами, Кенвудами и Моторолами..."
Агентура работала только телеграфом. 30 километров я привел для того, чтобы подчеркнуть верхний диапазон КВ, который у немцев уже считали за УКВ. Это чисто мобильный диапазон, и чтобы понять какая к нему нужна антенна - делаем несложные подсчеты. Берем скорость распространения радиовлны (которпая равна скорости света - 300000 км/секунду. И делим на частоту, в данном случае на 24000 кГц. Получаем грубо 12,5. Это - длина волны. Отсюда, с коэффициентом укорочения (0,97) имеем длину полноразмерной веревки в качестве антенны. Для подвижных объектов использовались антенны в четверть волны, то есть 12,5 делим на 4 и пролучаем чуть больше трех метров. На танках, понятное дело - были разные антенны, которые согласовывались специальными устройствами, но о мобильной технике ВЕрмахта (а она была самой передовой в годы войны) надо говорить отдельно. Что касается Радионе, то диапазон RS-20 на передау (ТХ) чисто КВ-шный: 3300 кГц до 6515 кГц. ПРи мощности 20 ватт телеграфом в определенное время суток, с учетом состояния ионосферы и опыта радиста на этом диапазоне обееспечивалась устойчивая связь на расстояние до двух тысяч километров. То есть, из-под Москвы или Сталинграда прямо в Берлин.
Вопрос был задан в связи с встречавшейся информацией о направлении Абвером агентурных групп на оседание в районах за Уралом - например, в Перми. Какова степень возможности использования данной радиостанции в подобных случаях? При подобных условиях антенна должна была быть неким стационарным сооружением... Тогда уж не откажите в любезности приводить ТТХ аппаратуры в более развёрнутом виде.
А зачем? В радио очень много характеристик, причем среди них трудно найти второстепенные. Когда-то я делал опцию сравнения ТХ для сайта, там была задача уложиться до 100 параметров. Включая коллекционные, типа числа известных сохраненных экземпляров. В первом варианте получилось около 80, а во втором - больше 100. Представляю первый, так сказать "болваночный вариант". Производитель Конструкторы Назначение Класс, cхемотехника Виды принимаемых излучений Диапазон частот Шаг перестройки Виды принимаемых сигналов Максимальная чувствительность в диапазонах Реальная чувствительность в диапазонах Значения промежуточной частоты, кГц Пределы регулировки полосы ПЧ, кГц Избирательность по соседнему каналу +(-) 10 КГц Подавление зеркального канала при частоте Интермодуляционные искажения приемника Внутренние комбинационные помехи Динамический диапазон Уход гетеродина на частоте Уровень излучения гетеродинов Погрешность определения частоты Диапазон регулировки АРУ Полоса усилителя НЧ Выходная мощность, НЧ, Вт Коэффициент нелинейных искажений НЧ, % Тип используемой антенны и входные цепи Подстройка антенны Точность градуировки и тип шкалы Калибровка шкалы Коэффициент замедления и тип верньера Тип переключателя диапазонов Наличие аттенюатора (местный прием) Число каскадов усиления высокой частоты Наличие автоподстройки частоты Панорамный индикатор Регулировка усиления ВЧ Регулировка усиления ПЧ Выход ПЧ Наличие кварцевого фильтра Шумоподавитель Совместная работа двух РПУ Нагрузка НЧ Громкоговоритель Диапазон передатчика Вид излучения передатчика Мощность передатчика Элементная база передатчика Питание передатчика Время работы от батарей Модуляция Коэффициент гармоник НЧ Индикатор режимов Встроенный ключ Дежурный прием Тональный вызов Дуплексный режим Дистанционное управление Ослабление несущей и нерабочей боковой полосы Интермодуляционные искажения приемника Избирательность приемника по побочным каналам Стабильность частоты передатчика Девиация частоты передатчика Уровень побочных излучений Ширина телефонного канала Чувствительность модуляционного входа передатчика Дистанционное управление Шумоподавитель Климатические условия Исполнение Модификации Комплектность Размер сторон в сантиметрах Вес рабочего комплекта, кг Цена в годы выпуска Число выпущенных экземпляров Число известных сохраненных экземпляров
Тогда хотя бы основные для прикидочной оценки возможностей, например: Назначение Диапазон частот Виды принимаемых сигналов Диапазон частот Полоса усилителя НЧ Выходная мощность, НЧ, Вт Коэффициент нелинейных искажений НЧ, % Тип используемой антенны и входные цепи Диапазон передатчика Вид излучения передатчика Мощность передатчика Элементная база передатчика Питание передатчика Время работы от батарей Встроенный ключ Климатические условия Исполнение Модификации Комплектность Размер сторон в сантиметрах Вес рабочего комплекта, кг Цена в годы выпуска Число выпущенных экземпляров

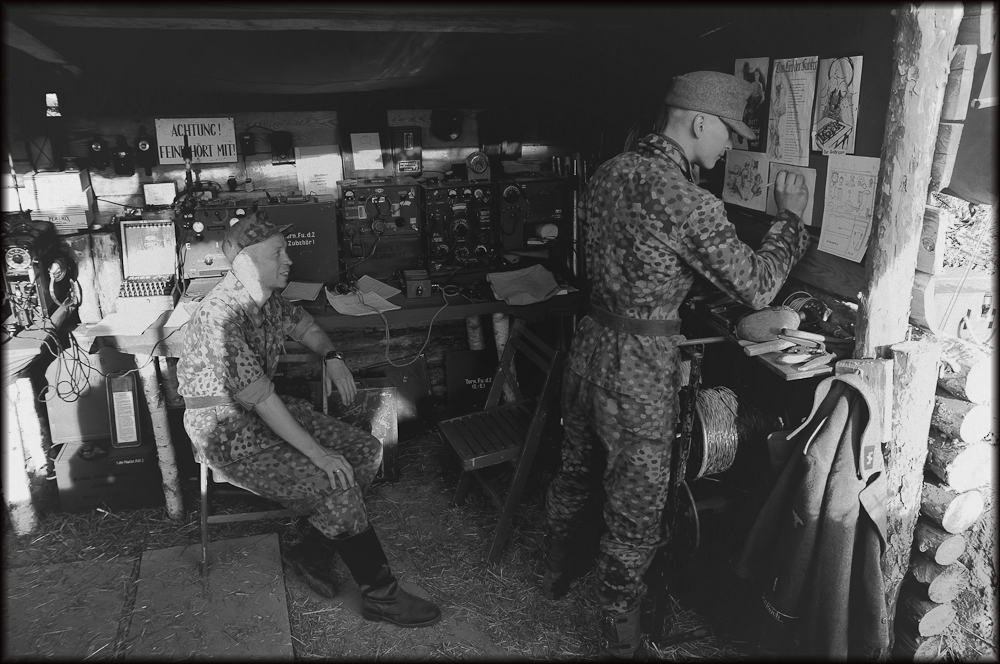

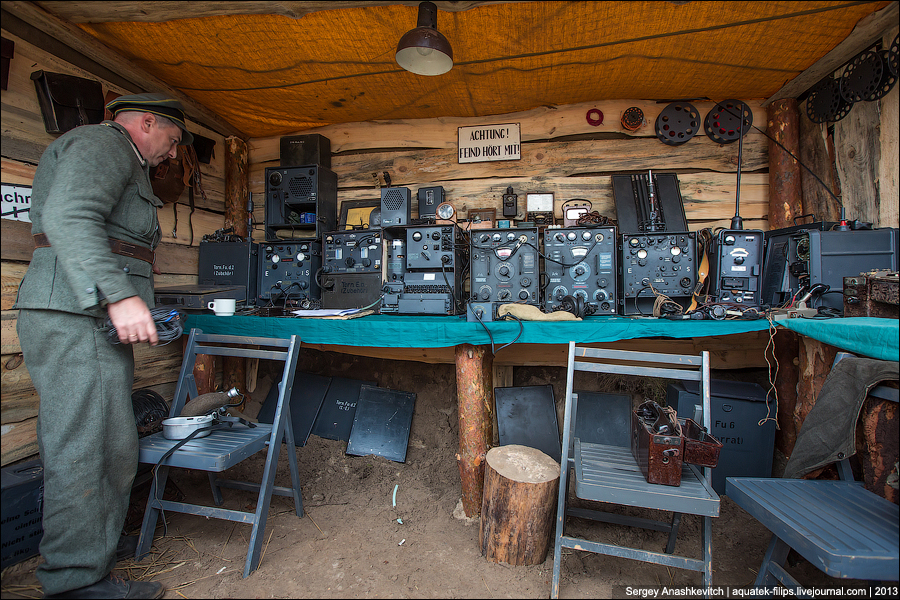

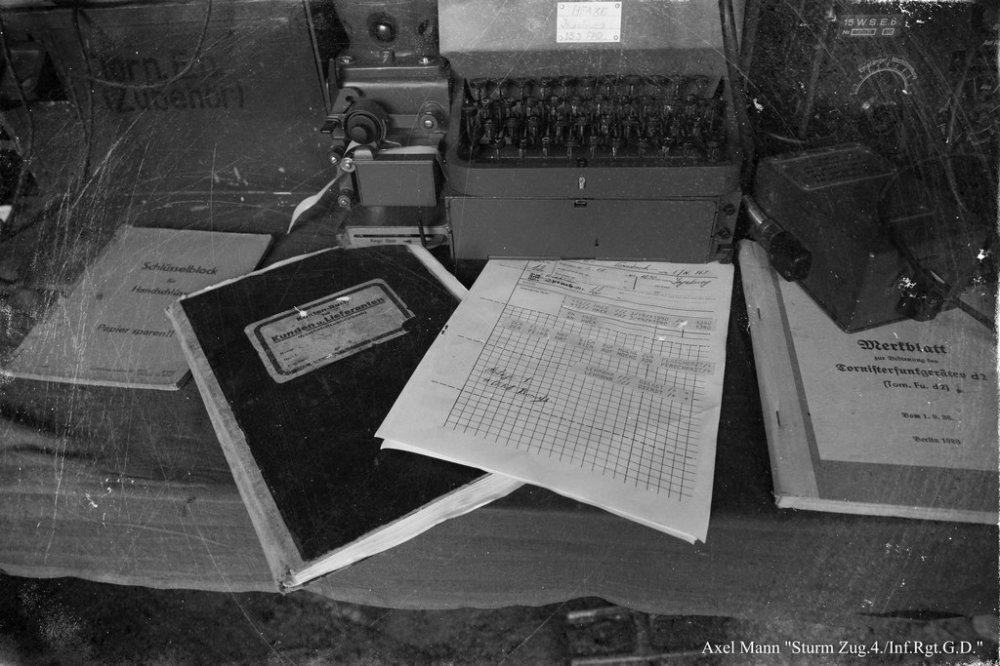

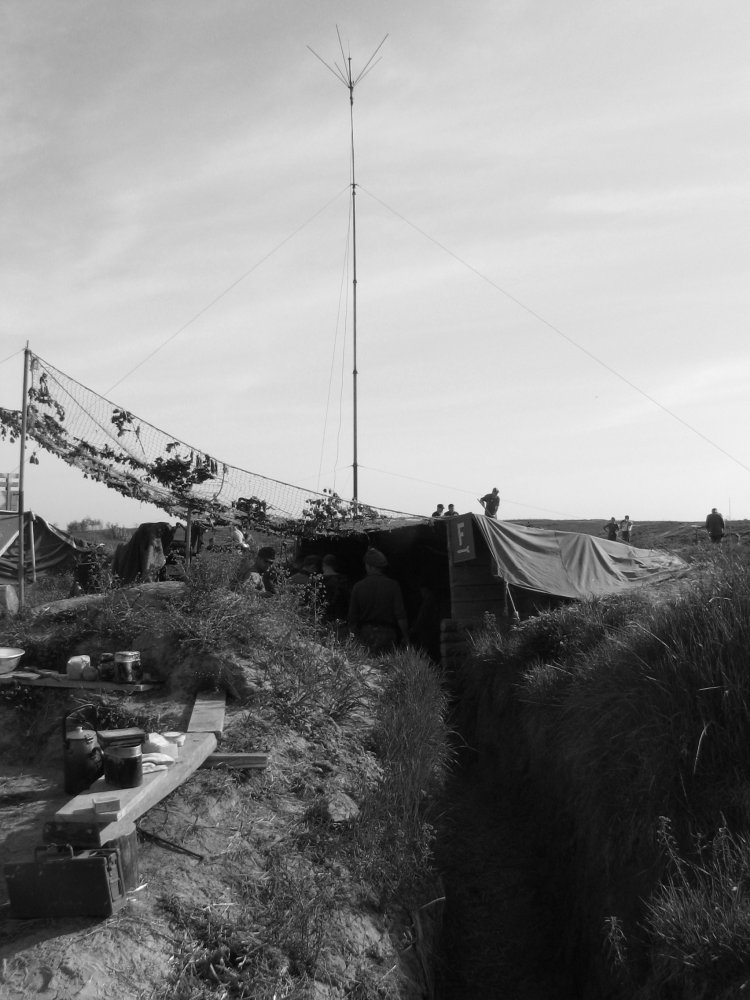

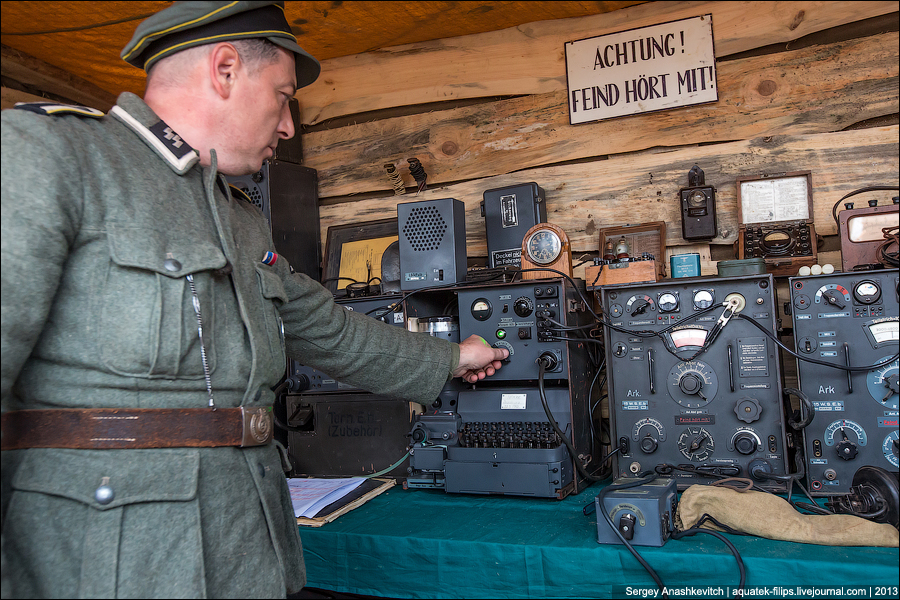

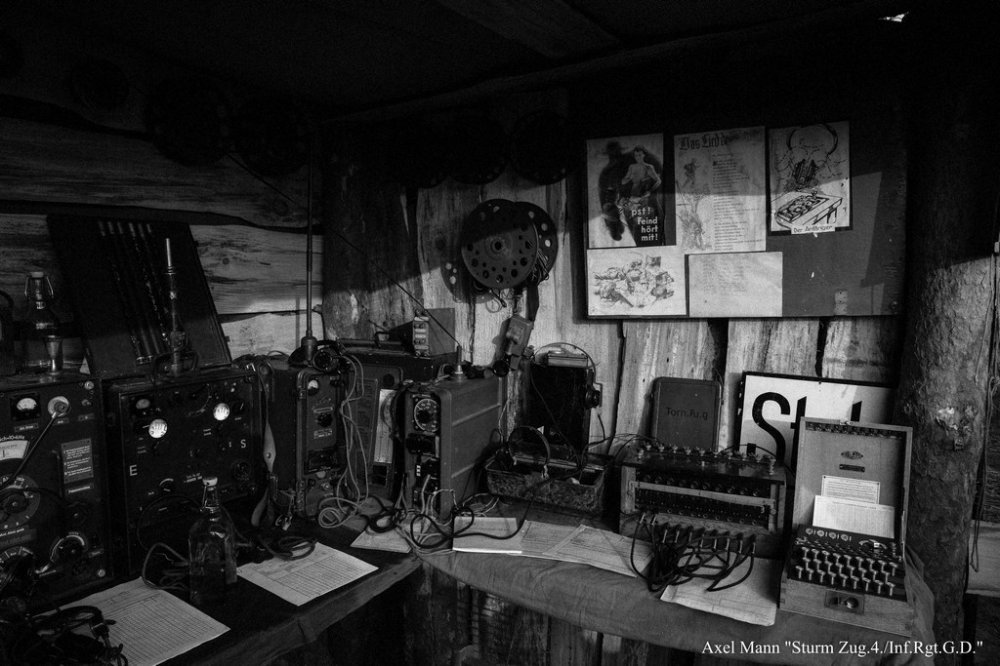

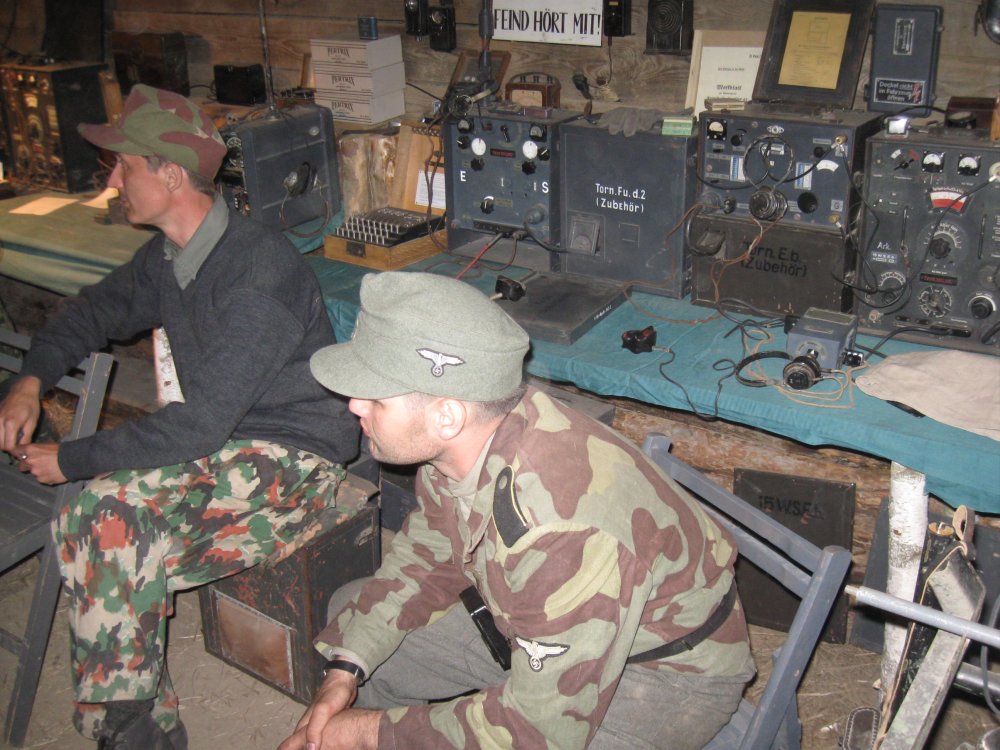

По поводу удручающего положения средств связи в реконструкции,я с ув.Баварец не соглашусь.Вот фото нашего узла связи с военно-исторических фестивалей за май и ноябрь 2013 в Киеве.Конечно не все так правильно как хотелось,но мы стараемся.Как видите ни одной советской радиостанции нет.С Уважением R.Kramer
Посмотрел. Нормально. Слегка перенасыщенно для прифронтовой обстановки. Как на витрине. Техника правильная, но на узел связи крупного соединения или пост радиоконтроля не тянет.

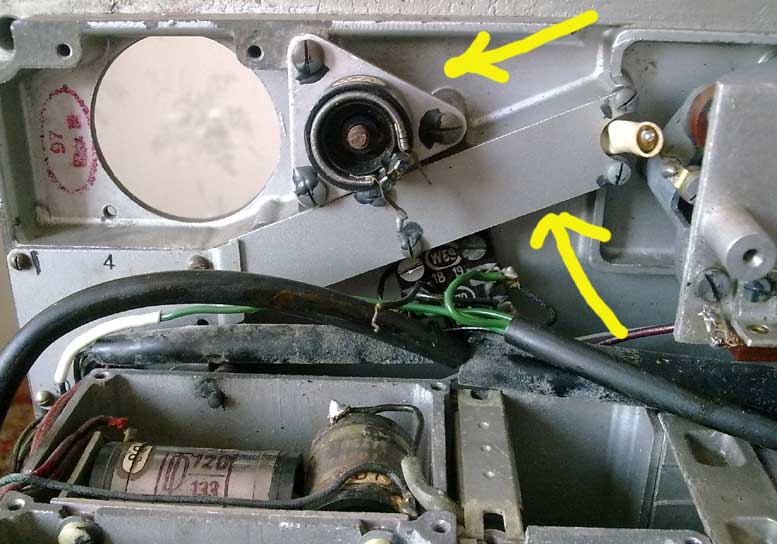

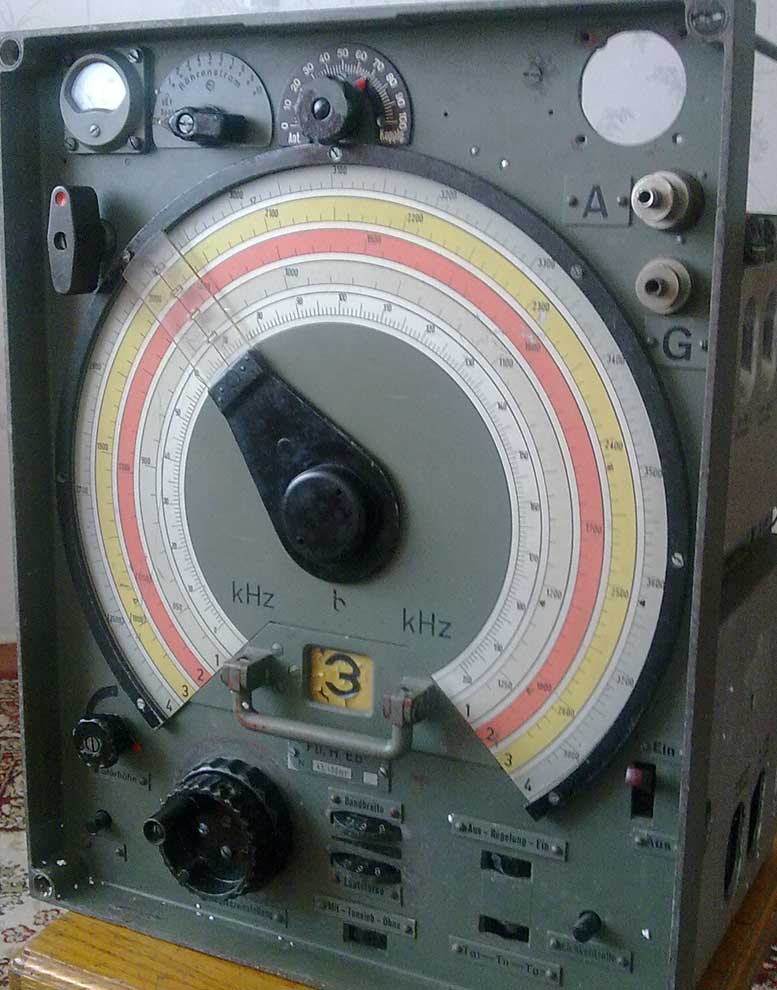

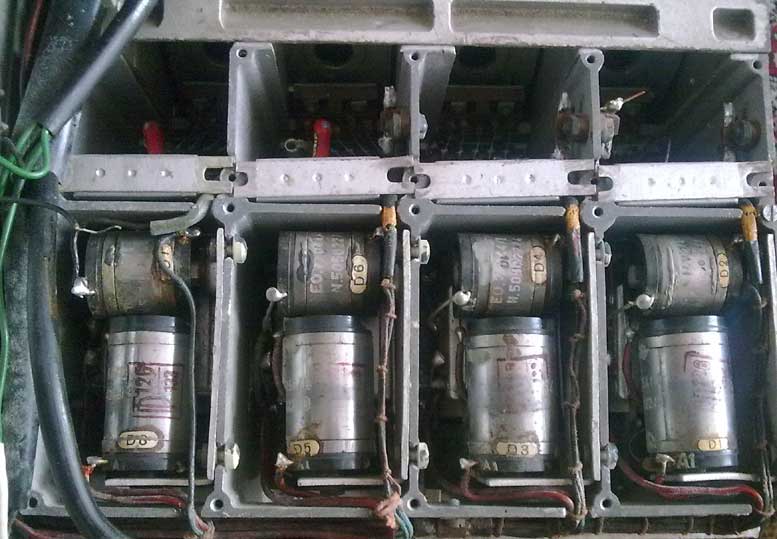

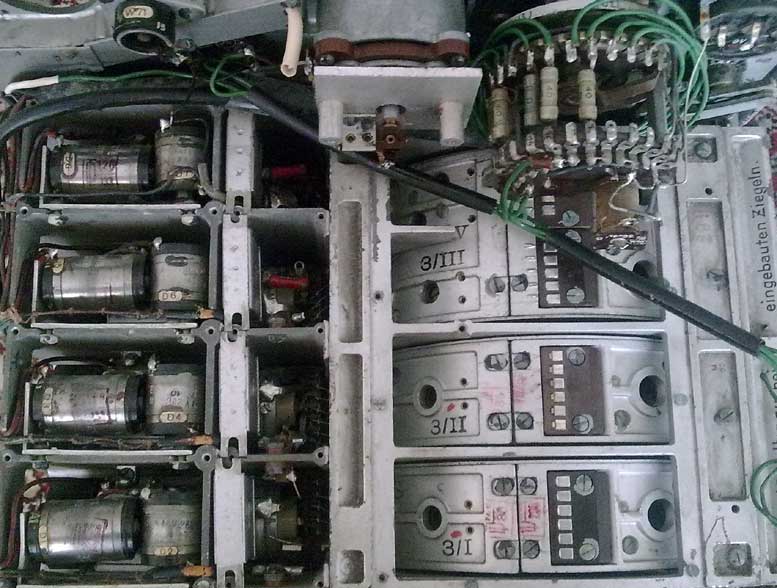

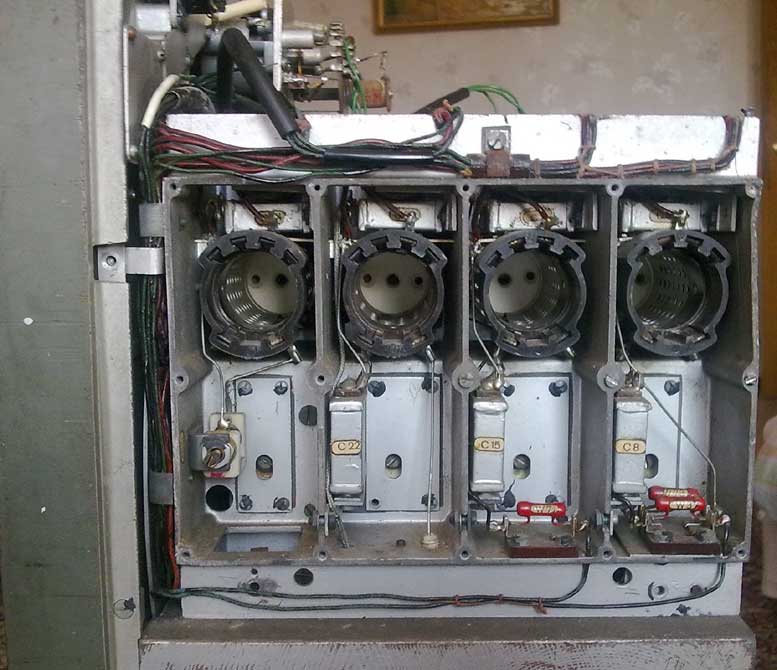

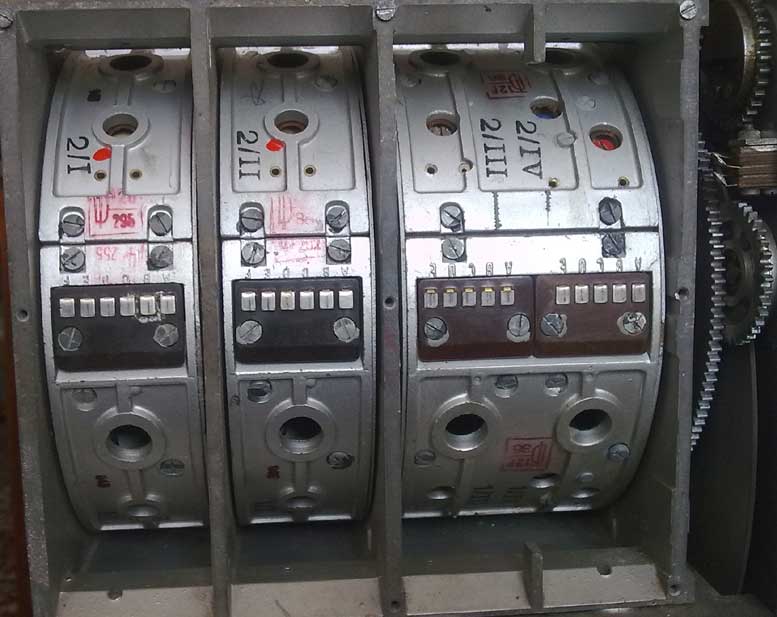

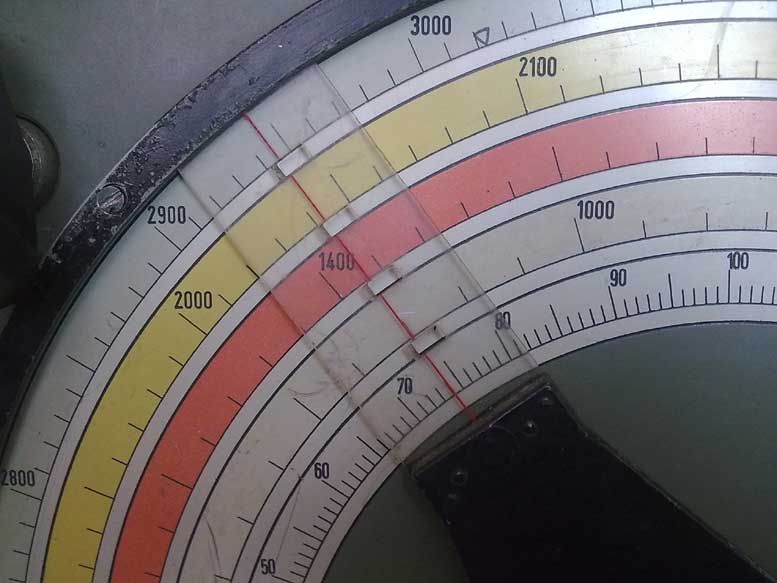

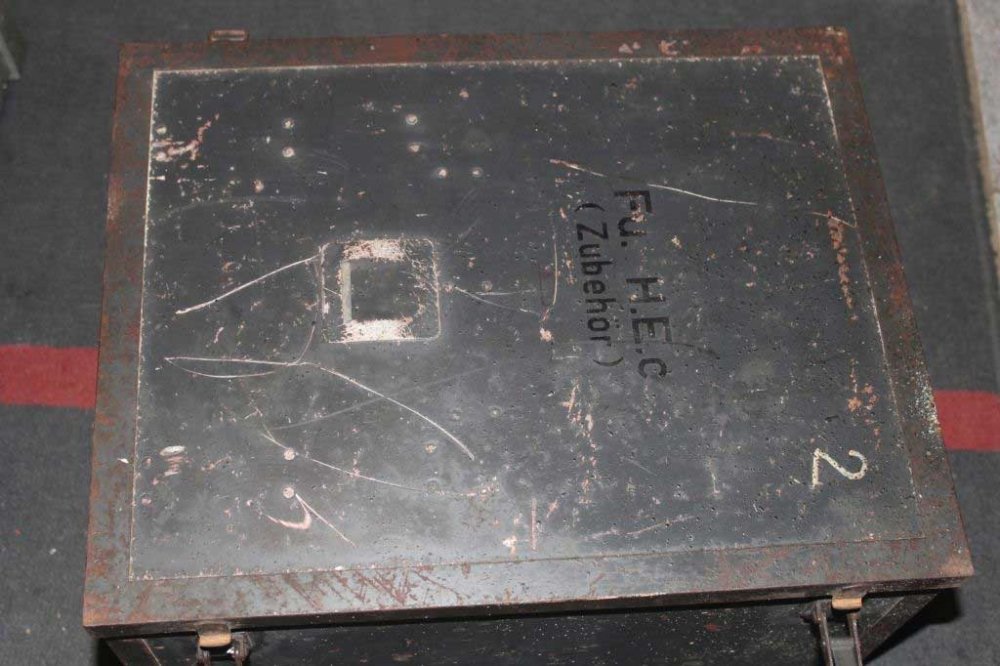

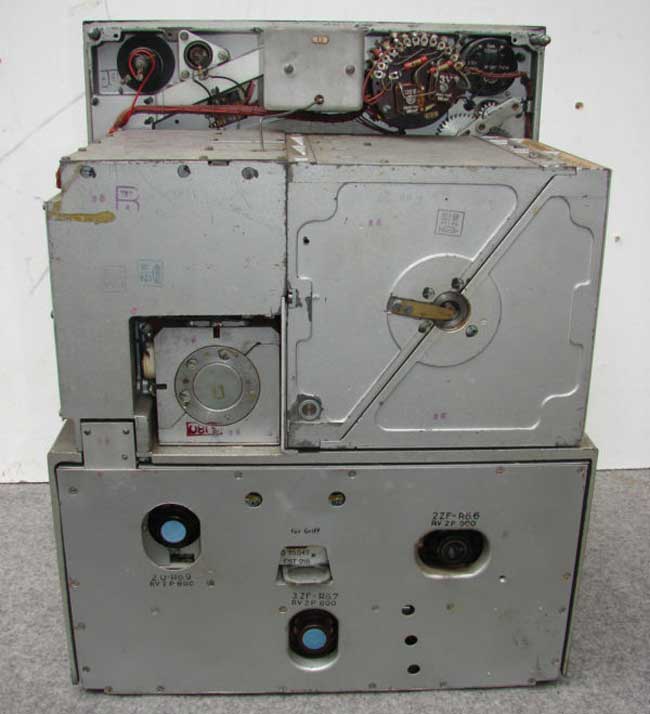

По ходу представлю вам Fu.h.e.b Funk Horch Empfaenger (Horst B "Берта"). Индекс завода-производителя DMR (dmr): Lorenz. Серия слежечных аппаратов Вермахта попочти схожа с другими сериями. Одинаковые ящики, однотипное питание, схожая эргономика. Разные – частоты. Funk Horch Empfaenger «А» длинноволновый, Funk Horch Empfaenger «В» - средневолновый узкоспециальный; Funk Horch Empfaenger «С» - обзорный коротковолновый; Funk Horch Empfaenger «D» - ультракоротковолновый. Почти так же, как в Е-52, о них позже. В сравнении с Fu.h.e.c (Цезарь) от ТФК, этот продукт фирмы Лоренц имеет совершенно другую топологию и одиннадцать ламп. Плюс куча нюансов по корпусу. Плюс - куда более малый тираж, нежели у магистрального обзорного собрата, заточенного под частоту от 3,5 до 25 мегагерц. Данный аппарат имеет диапазон 800-3800 килогерц, разбитый на четыре поддиапазона. Геометрическая длина сектора шкалы по четвертому бэнду - 77 сантиметров. Цена деления шкалы 10 килогерц. ДОстигается поворотом ручки точной настройки на 45 градусов. Проход по всей шкале - за 30 оборотов ручки точной настройки. Схемно Fu.h.e.b также сильно отличается от Fu.h.e.c. Здесь, в отличие от аппарата ТФК, выжаты все соки из УПЧ и ФПЧ. Хотя вход как бы чуток попроще. Задействованы перестраиваемые кварцевые фильтры в первом и втором полосовых фильтрах ПЧ, и еще некоторые эксклюзивы, которые предстоит разобрать, осознать и оценить. В общем, аппарат заточен под узкие задачи мониторинга нижней части КВ-диапазона, где в силу специфики прохождения работало большинство раций противника.
http://der-fernmelder.de Всем функерам сюда! Инфа на "немецко-фашистском языке" ™, но подборки фото и данных впечатляют! Нужен толмач-немчин КДПВ:
