Продано - Крышка ствольной коробки АК с планкой Вивера / Пикатинни ( для установки оптики )

Продам крышку ствольной коробки с тремя планками пикатинни.



Состояние - не стояла на оружии, но была попытка установки - есть следы подгонки (напильник)
цена 700 грн.
Предоплата на карту ПБ, доставка НП за счет покупателя.

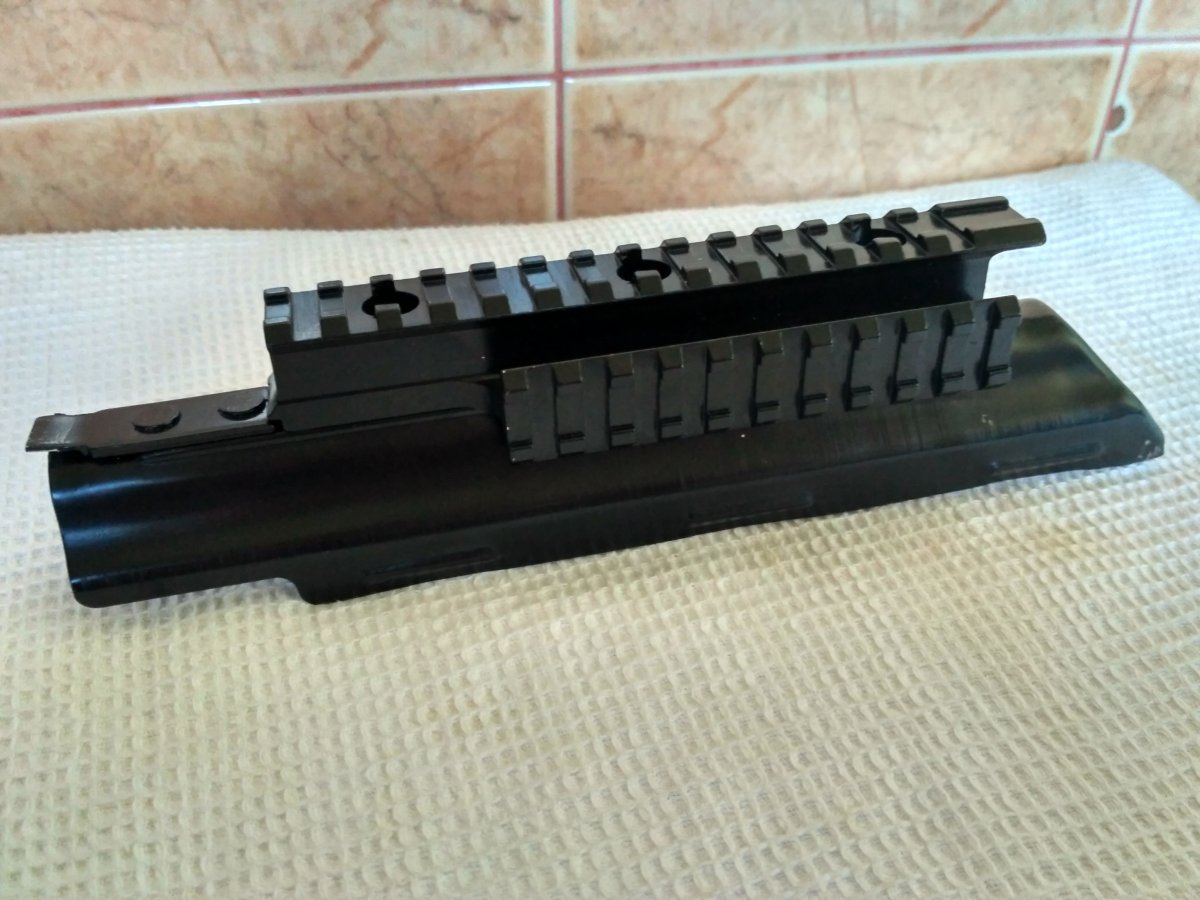

КСК Пикатини_1 от dmonya опубликован 16 июн 2017 в 07:18

Производство TAC Vector Optics
Сделана весьма качественно. Метал крышки - толстый. Не играет. Планки (алюминий) ровные, с качественным рельефом зубьев, хорошо покрашена. Установлена на крышку ровно, без завалов. Крепление планки и переднего зацепа (зацеп заходит под штатный целик АК и надежно фиксирует планку в передней части) выполнены заклепками - правильной формы и качественного монтажа.
Описание, размеры и пр. ТУТ

КСК Пикатини_4 от dmonya опубликован 16 июн 2017 в 07:18

Больше фото тут - нажмите для просмотра:

Спойлер: Дополнительные фото

КСК Пикатини_5 от dmonya опубликован 16 июн 2017 в 07:18

КСК Пикатини_9 от dmonya опубликован 16 июн 2017 в 07:18

КСК Пикатини_8 от dmonya опубликован 16 июн 2017 в 07:18

КСК Пикатини_7 от dmonya опубликован 16 июн 2017 в 07:18

Устанавливается на крышку ствольной коробки АК.
Позволяет использовать штатный прицел АК - между планками есть туннель, который позволит прицеливаться.

КСК Пикатини_6 от dmonya опубликован 16 июн 2017 в 07:18

Впереди (возле прицельной планки) фиксируется Зацепом - плоский штырь, который заходит под прицельное приспособление.
Сзади (со стороны окошка для кнопки возвратного механизма) фиксируется двумя болтами.
Болты, вкручиваясь, упираются в ствольную коробку, приподнимают крышку и упирают ее в кнопку возвратного механизма, которая надежно стоит в пазах ствольной коробки.

Таким образом достигается надежное крепление крышки к ствольной коробке, для того, чтобы не допустить смещения СТП (средняя точка попадания/прицеливания) оптики, которую планируется установить на планки пикатинни.

Теперь Дополнительные апгрейды, которые я планировал сделать, и которые окончательно устранили бы возможности дрейфа СТП из-за смещения крышки. (я их не успел сделать, а сейчас нет рядом ни мастерской, ни инструмента, поэтому забил, купил Квадрейл VFR-AK Fab Defence)

• Углубления в ствольной коробке, четко обозначат точки, в которые будут упираться болты, распирающие крышку:

Спойлер: Упоры под болт в ствольной коробке

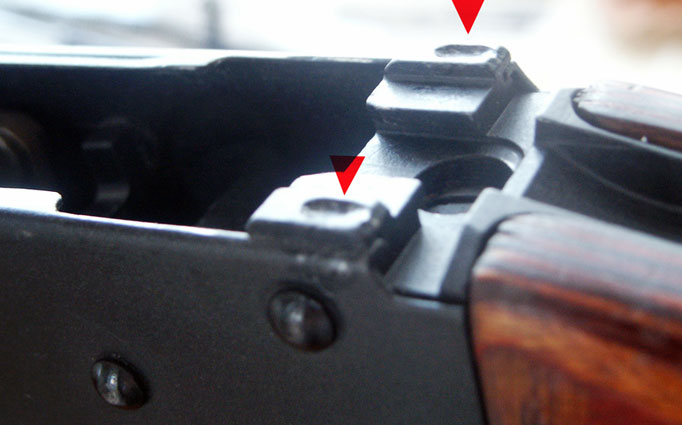

упор под болт в ствольной коробке от dmonya опубликован 14 июн 2017 в 16:40

• Дополнительная фиксация болтом к кнопке возвратного механизма. взято ЗДЕСЬ. Тут уже 100% никуда не сдвинется:

Спойлер: Фиксация болтом к кнопке возвратного механизма фото 1

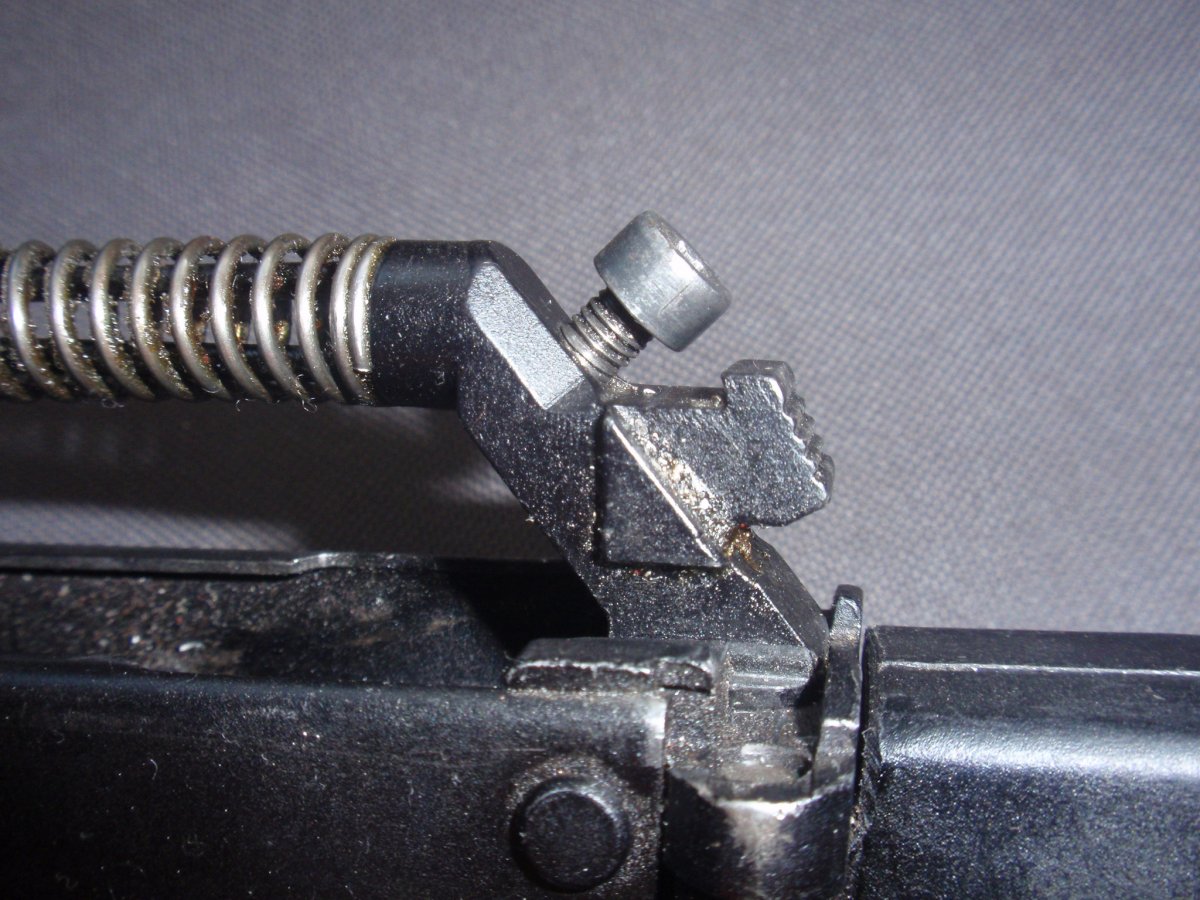

Крышка-Возврат_2 от dmonya опубликован 23 июн 2017 в 01:05

Спойлер: Фиксация болтом к кнопке возвратного механизма фото 2

Крышка-Возврат_3 от dmonya опубликован 23 июн 2017 в 01:05

Спойлер: Фиксация болтом к кнопке возвратного механизма фото 3

Крышка-Возврат_1 от dmonya опубликован 23 июн 2017 в 01:05

для реализации этого решения с крышкой бесплатно отправлю БОНУС - Направляющий стержень возвратного механизма с кнопкой:

Спойлер: Бонус: Направляющий стержень возвратного механизма с кнопкой

Направляющий стержень с кнопкой от dmonya опубликован 22 июн 2017 в 23:48

• Для совсем запаяных на надежности крепления - изготовить у мастеров на форуме ТАКОЙ/купить у МЕ ТАКОЙ зацеп. Крышка будет сидеть как будто она приварена:

Спойлер: Зацеп от МЕ фото 1

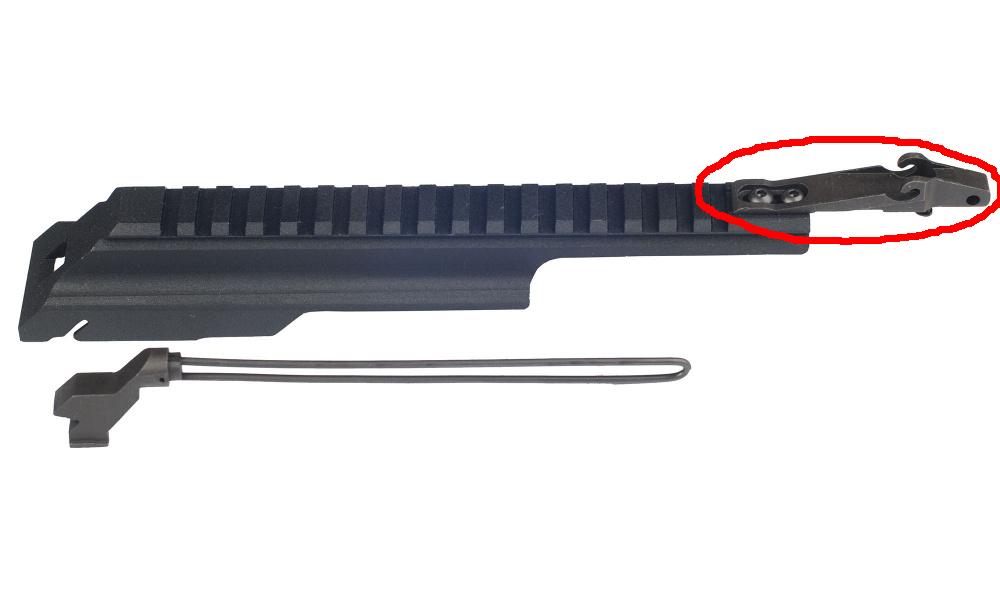

ME N 800002 от dmonya опубликован 23 июн 2017 в 01:05

Спойлер: Зацеп от МЕ фото 2

2-Зацеп КСК с планкой Вивера_МЕ от dmonya опубликован 23 июн 2017 в 01:05

Спойлер: Зацеп от МЕ фото 3

1-Зацеп КСК с планкой Вивера_МЕ от dmonya опубликован 23 июн 2017 в 01:05

Спойлер: Зацеп от VintorezCom

Крышка VintorezCom от dmonya опубликован 15 июл 2017 в 13:43

Недостатки:

Не сохранилась коробка от Vector Optics. Следы напиллинга на задней части крышки (видно на фото) все шлифуется/подкрашивается - будет как новая. Утеряны болтики для фиксации задней части крышки (стоят фигню, купите сами какие нравятся)

Достоинства:

Ваш АК будет выглядеть так:

АК Steel Railed Cover от dmonya опубликован 23 июн 2017 в 00:08

Удачи Вам в творчестве, с Ув!



Нажмите, чтобы посмотреть фото:

Спойлер: Крышка Vector Optics на АКСУ - фото 1

АК Steel Railed Cover_1 от dmonya опубликован 25 июн 2017 в 14:40

Спойлер: Крышка Vector Optics на АКСУ - фото 2

АК Steel Railed Cover_2 от dmonya опубликован 25 июн 2017 в 14:40



Нажмите, чтобы посмотреть фото:

Спойлер: Оптика на крышке Vector Optics

крышка ствольной коробки_133 от dmonya опубликован 26 июн 2017 в 15:52



Нажмите чтобы посмотреть фото:

Спойлер: Оптика на крышке Vector Optics

крышка ствольной коробки_113 от dmonya опубликован 26 июн 2017 в 15:52



Нажмите чтобы посмотреть фото:

Спойлер: Крышка Vector Optics на Сайге 410

Сайга 410-0_АК Steel Railed Cover от dmonya опубликован 29 июн 2017 в 12:20



Перенесено на Аукцион.
https://reibert.info/lots/.164860

там продажа без Бонуса Направляющего стерженя возвратного механизма АК с кнопкой.
