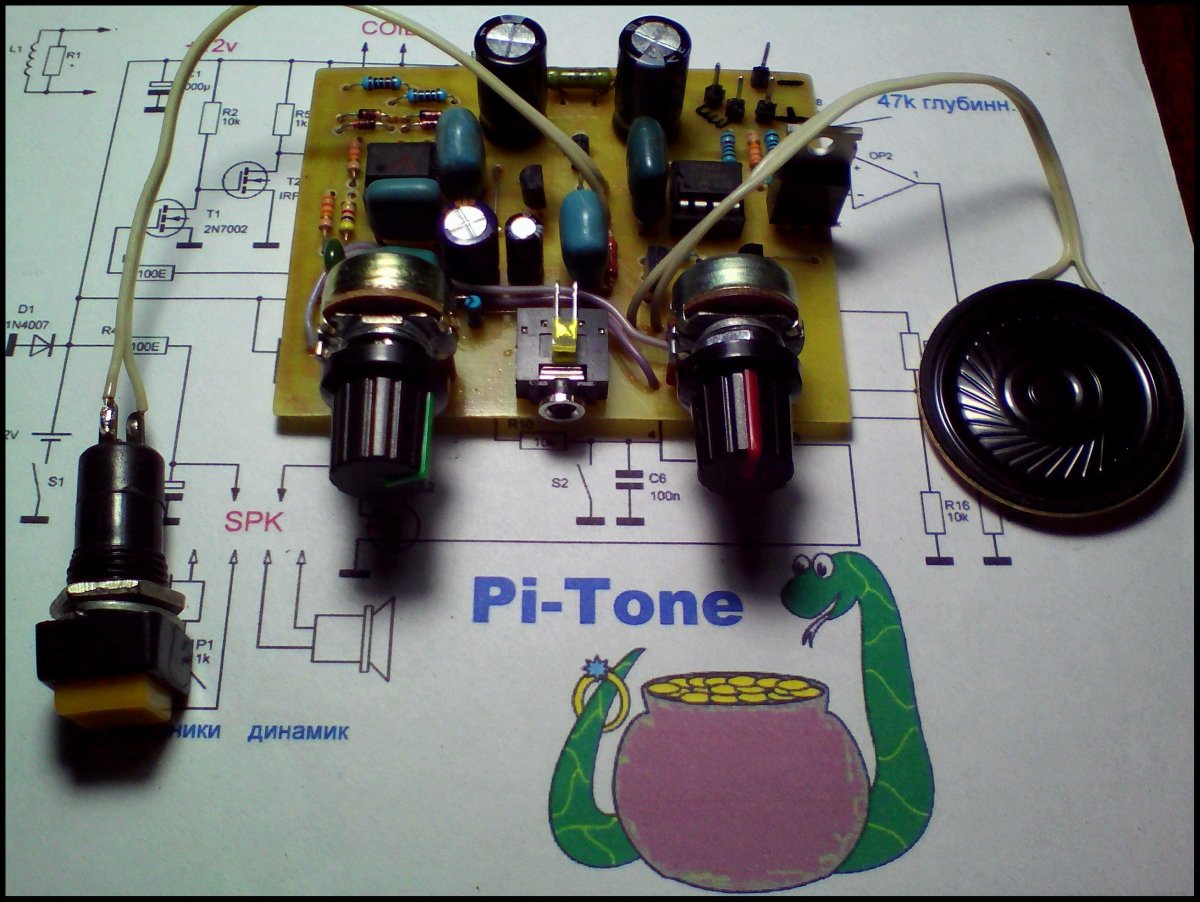

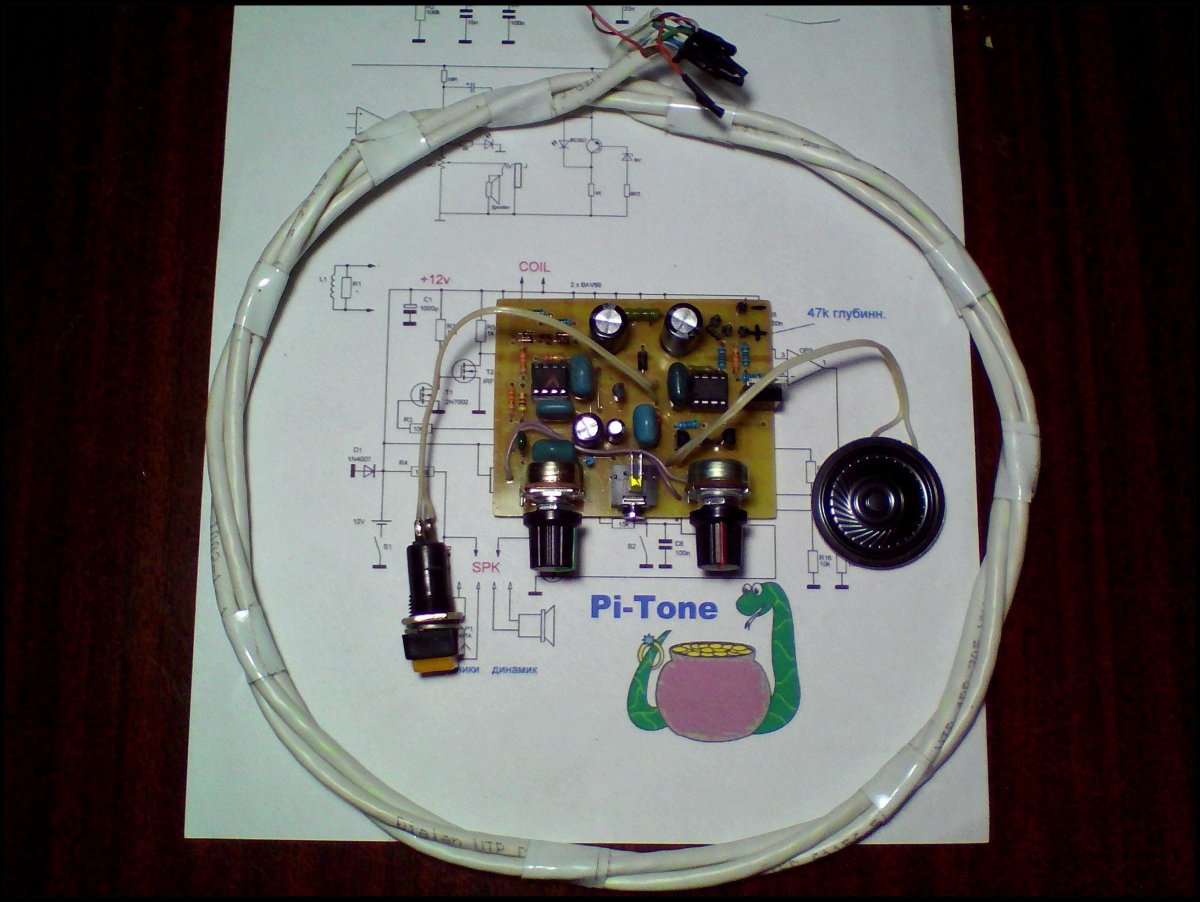

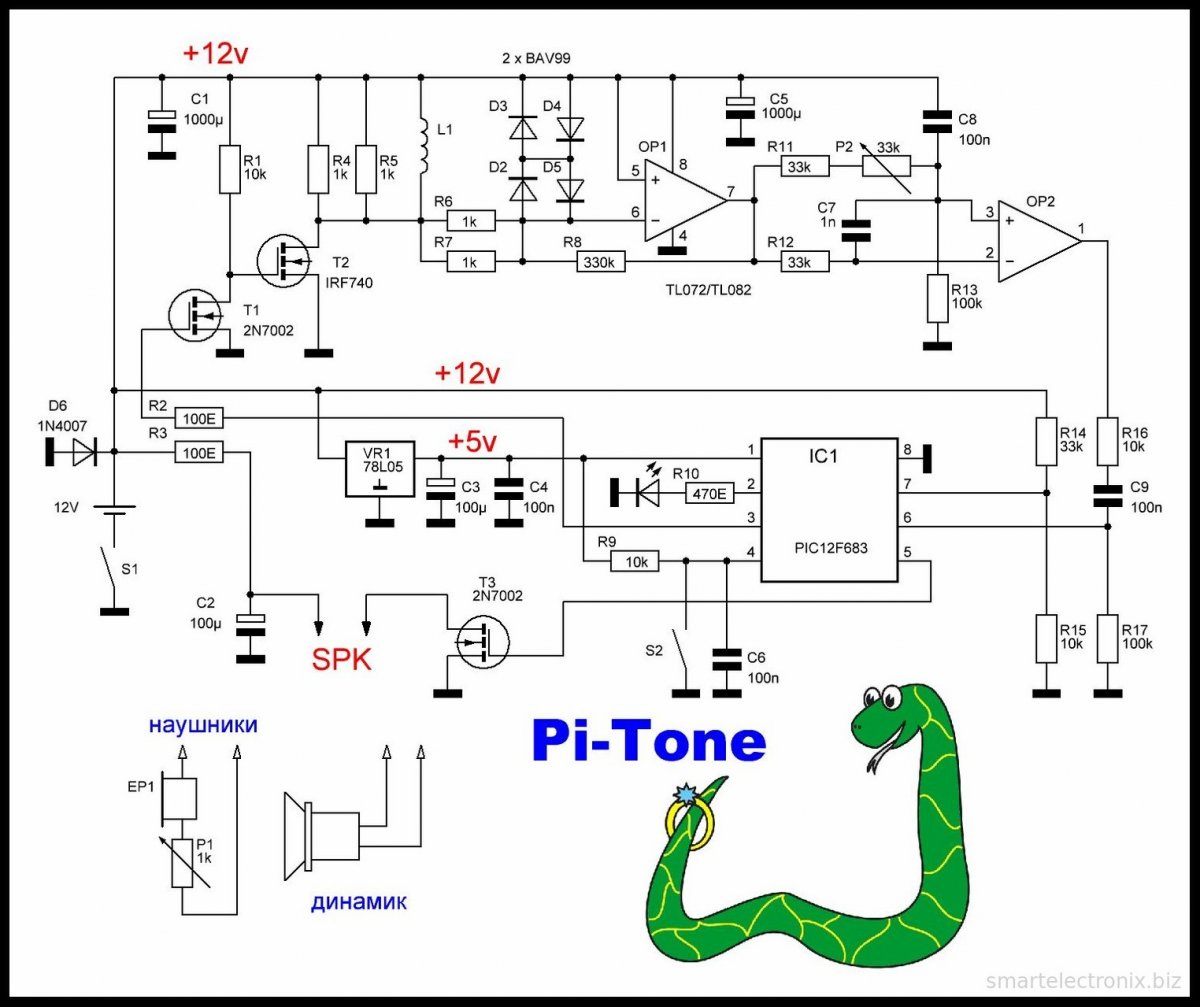

Металлоискатель Pi-Tone эта улучшенная версия всем известного металлоискателя Пират.Применение микроконтроллера дало возможность изменить звучание на более приятное в отличии от «жужания» Пирата. Кроме лучшего звука, за счёт применения контроллера,добавлен в схему контроль напряжения аккумулятора. При включении "Питон" сообщает уровень заряда: три сигнала - напряжение батареи выше 12в, два - более 11,3в, один - выше 10,5в. При снижении напряжения ниже 10,3в (для аккумулятора это критическая величина) работа формирователя импульсов останавливается и контроллер издаёт звук, оповещающий о прекращении работы металлоискателя. Светодиод работает синхронно с генерацией звуков, поэтому на эту цепь можно подключить цепь управления вибромоторчиком для беззвучного режима. Динамик использован высокоомный (30-50 Ом). С наушниками чувствительность металлоискателя немного выше (видимо из-за меньшего потребления тока и нагрузки на батарею). Есть кнопка выбора режима работы металлоискателя. Дело в том, что мелкая "снайперская" катушка для поиска мелочи на пляже имеет индуктивность примерно в 4 раза меньше индуктивности "глубинной" катушки и в 2 раза меньше катушки "универсальной". Понятно, что с разными катушками длительность переходных процессов и площадь захвата металлических мишеней будет очень различна. Эту разницу и учитывает переключение типа катушек кнопкой. Для работы с маленькой катушкой нужны короткие (чтобы катушка не входила в насыщение) и частые зондирующие импульсы. Для средней катушки импульсы тока в 2 раза длиннее, а их частота почти в 2 раза ниже. С глубинной катушкой процесс ещё больше замедляется. В результате схема работает оптимальным образом, ток потребления практически не меняется (работающая плата "Питона" потребляет всего около 40мА в режиме поиска). Переключать кнопкой катушки очень просто: при коротком нажатии кнопки "Питон" сообщает, какая катушка сейчас выбрана. Один короткий сигнал - "снайперка", два сигнала - "универсальная", три - "глубинная". Переключение осуществляется короткими нажатиями. Если кнопку не трогать больше 5 секунда, "Питон" выйдет из режима программирования и сохранит в энергонезависимую память выбранный режим работы. При следующем включении прибора ничего выбирать не надо - настройки сохранены. Так же кратковременное нажатие кнопки является «Сбросом» металлоискателя. ***Для экспериментов с разными типами катушек, могу установить прошивку специально для работы с большими рамками (1-2м). Длительность зондирующего импульса там переключается 300-400-500мкС, частота повторения импульсов фиксированная (около 67Гц). Видео работы - Характеристики : Принцип работы Импульсный Режим поиска Статический Питание прибора 9-12 вольт(8 пальчиковых батареек АА) Потребляемый ток 25~45 мА. Прибор не селективный,то есть видит все металлы одинаково и не различает их. Примерная глубина поиска с катушкой 20 см: Монета 5коп СССР - 20см. Автомагнитола - до ~40-50см. Лопата- до ~65см Максимальная- до ~100-120см ЦЕНА - 370 грн Отправка "наложенным" с частичной предоплатой на карту Приват тел- 096 580 55 44 Плата настроена и вам останется только оформить это все "добро)" в конструктив и вы получите хороший металлоискатель сделанный своими руками. Если что то не будет получаться то в беде не оставлю!)
