Продаю плату, металлодетектора – Терминатор-3.

Продаю плату, металлодетектора – Терминатор-3.

Предлагаемый вариант Терминатора, позиционирую, как второй МД., предназначенный, для работы, на участках грунта, сильно замусоренных металломусором.
Так как абсолютное большинство современных, цифровых МД, слепнет, на участках, замусоренных железками, приходится использовать быстрый, аналоговый МД, с небольшой катушкой – кольцом.
К основному МД, с годографом, и DD катушкой, предлагаю, использовать, доработанный вариант Терминатора-3, с быстрыми фильтрами движения.

В результате доработки, добился, в два раза меньшего (по приборам), маскирования цветных целей, рядом лежащими железками. На участках, замусоренных металломусором, это выражается в том, что мой вариант Тройки, находит, существенно больше, цветных целей, чем находил оригинальный вариант.
Правда, в этом, есть и минус – Тройка стала видеть, много маленьких кусочков фольги, от советских молочных (кефирных) крышек и шоколадок, на полигоне, усеянном ржавыми гвоздями.
Второй минус, быстрых фильтров – меньшая помехоустойчивость. В городе, чуйку приходится притуплять, на пару см., из-за электромагнитный помех. Но, не смотря на это - чуйка, в грунте, усеянном железками, ощутимо, возросла.

Эксперименты проводились с датчиком – кольцо (моно), 21 cм., по проводу.
Максимальная чувствительность, на 5 коп СССР, 1983 года., по воздуху – до 28-32см., в условиях города. В поле – до 35-38 см. В поле, под ЛЭП 10КВ. - до 35 см. В грунте – чернозёме – до 21-24 см.

По результатам экспериментов, пришёл к выводу, что усиление, в каналах – избыточно. Притупил чуйку Тройки, чтобы она не перегружалась, сигналом, от больших кусков железа, и пропускала, меньше, цветных целей, лежащих, недалеко от крупных железок.

Продаваемая плата, полностью настроена и испытана. Детали, в каналах фильтров движения, и поисковом генераторе, подобраны, с высокой точностью. Фильтры, оптимизировал, для работы, на сильно замусоренных участках.
Сейчас, чуйка в городе, на туже катушку – 26-30см., на обручальное кольцо или 5коп. СССР. В грунте-чернозёме – 21-23см. (кольцо - 21см.!).

Питание – 7-10,5 В. (батарея «Крона»), или 7 пальчиковых батареек АА.
Потребляемый ток – 17 мА, при поиске в наушниках, и 28 мА, при включенном звуке, без наушников.
Есть защита, от неправильного подключения батареи питания.
Два режима работы – все металлы / только цветные металлы.
Звуковой сигнал - однотональный. При отключенных наушниках - довольно тихий, чтобы не беспокоить окружающих. При подключении наушников, динамик – отключается.

Цена – 350 грн. Скидок и уценки – не будет.

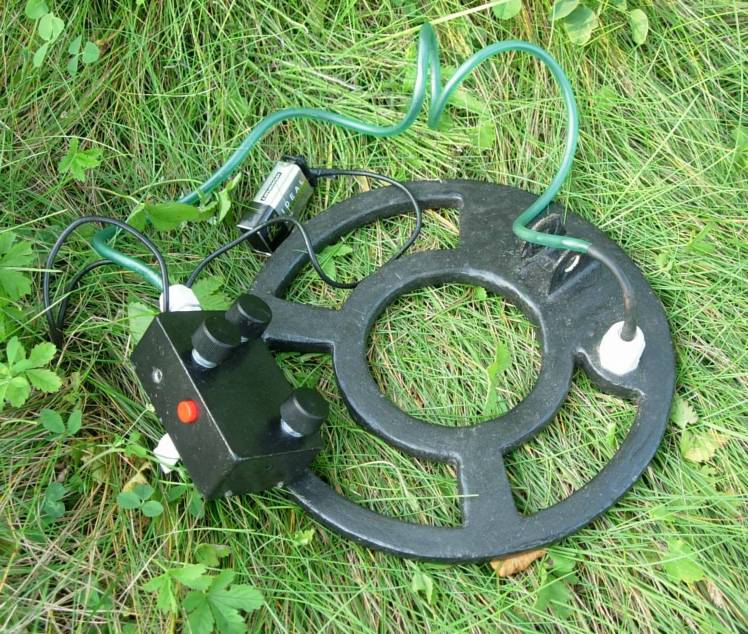

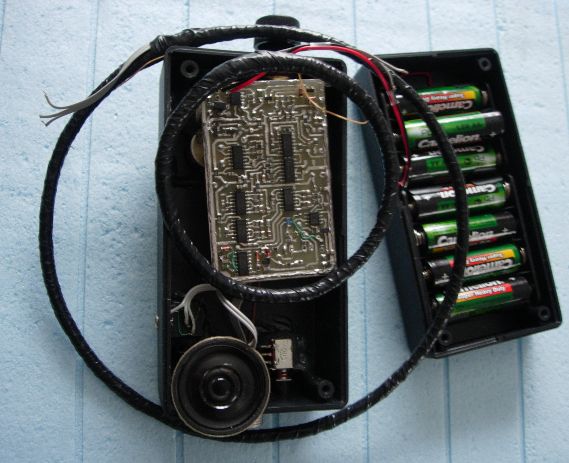

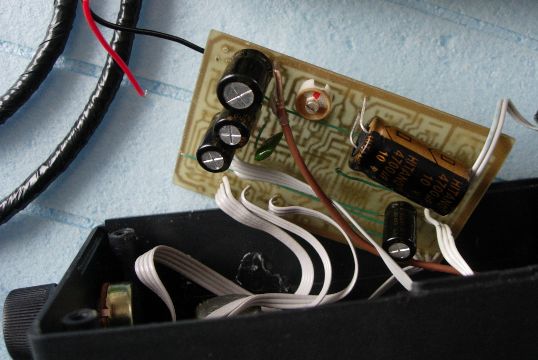

Продаваемая плата, находится в коробочке, изображенной, на фото, вместе с катушкой. Катушка – не продаётся. Плата, на другом фото – идентична продаваемой, но, разъём, для подключения наушников, приклеен к корпусу МД, а не впаян, в плату. По желанию покупателя, могу демонтировать плату, из корпуса.

Продаю, платы, потому что эксперименты, по совершенствованию МД, съедают немало денег, и главное - наличие рабочего МД, отвлекает, от разработки новой конструкции.

Если есть вопросы – задавайте.



Вы уверенны , что собрали именно Терминатор 3 ?



Уверен. Это, слегка модифицированный вариант, схемы Тройки (почти – оригинальная Тройка).
Я не копировал схему и плату, один к одному. Немножечко изменил схему и существенно - разводку платы, чтобы избавиться от некоторых недостатков, оригинальной тройки.
В процессе экспериментов, сравнивал десятки вариантов фильтров и несколько вариантов, других узлов. В результате - номиналы, многих деталей, совсем не такие, как в оригинальной тройке.

Пока, остановился, на этом варианте, но дорисовываю схему двухтональной тройки, с небольшими доработками в звуковых узлах.



а это что за приборы????, это Терминатор 3 у них деталек на 80% больше чем на Вашей схеме, поэтому я и уточнил , а то ли Вы собрали



Так, моя плата, на SMD-компонентах. Большинство деталей, типоразмера 0805 (1,25х2мм.), и плата, набита, довольно плотно. Те, платы, которые Вы показали – имеют «рыхлую» компоновку.

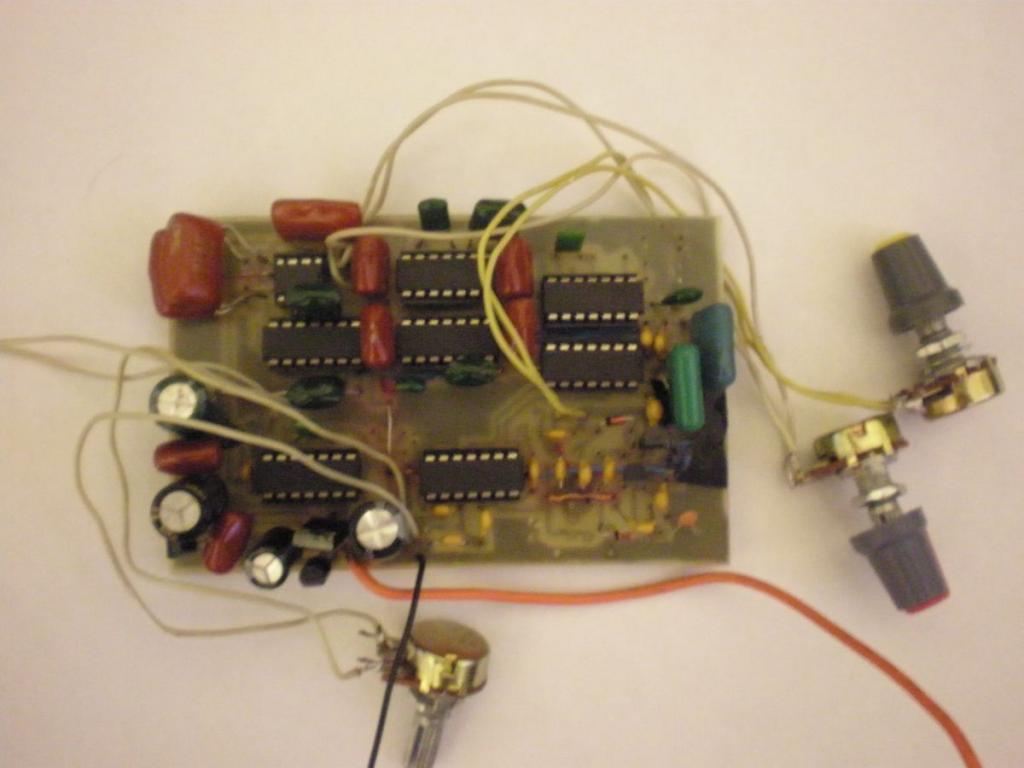

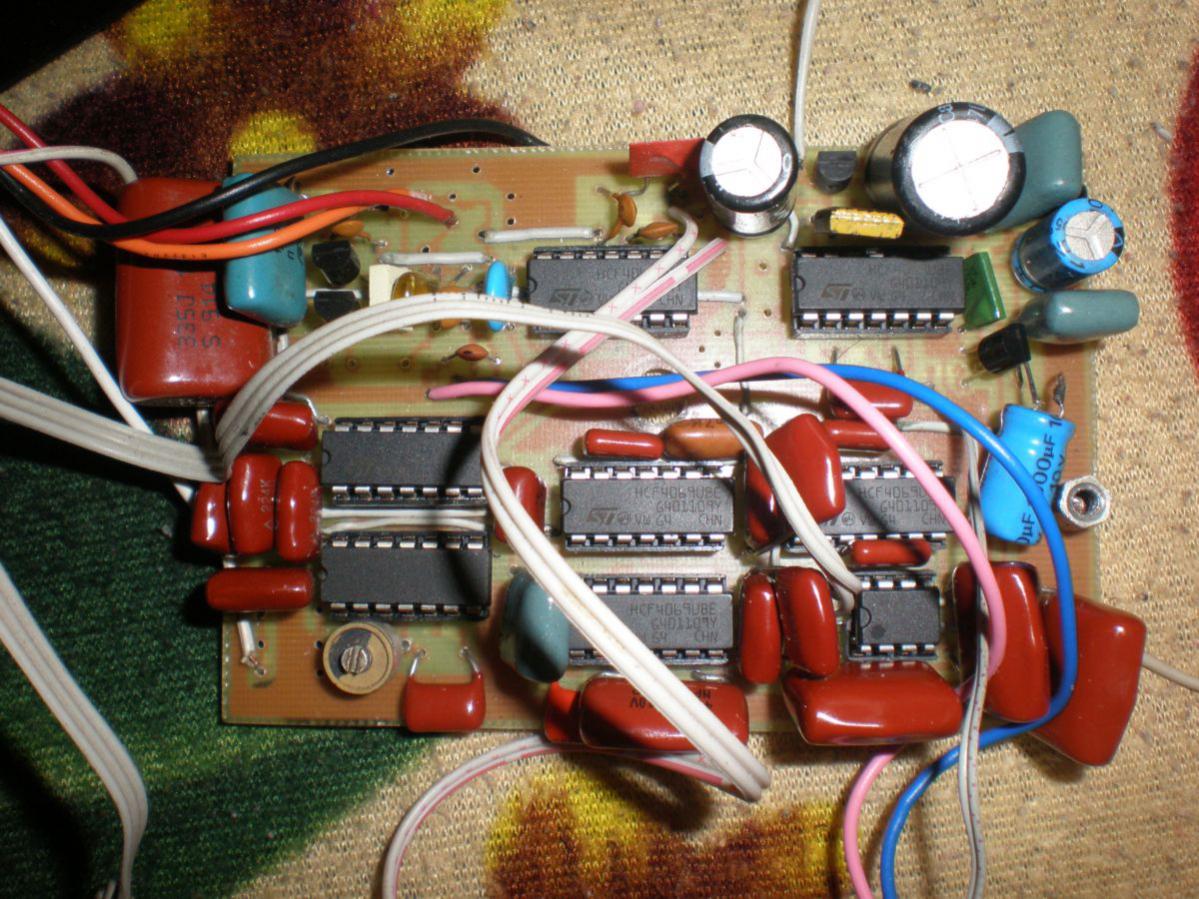

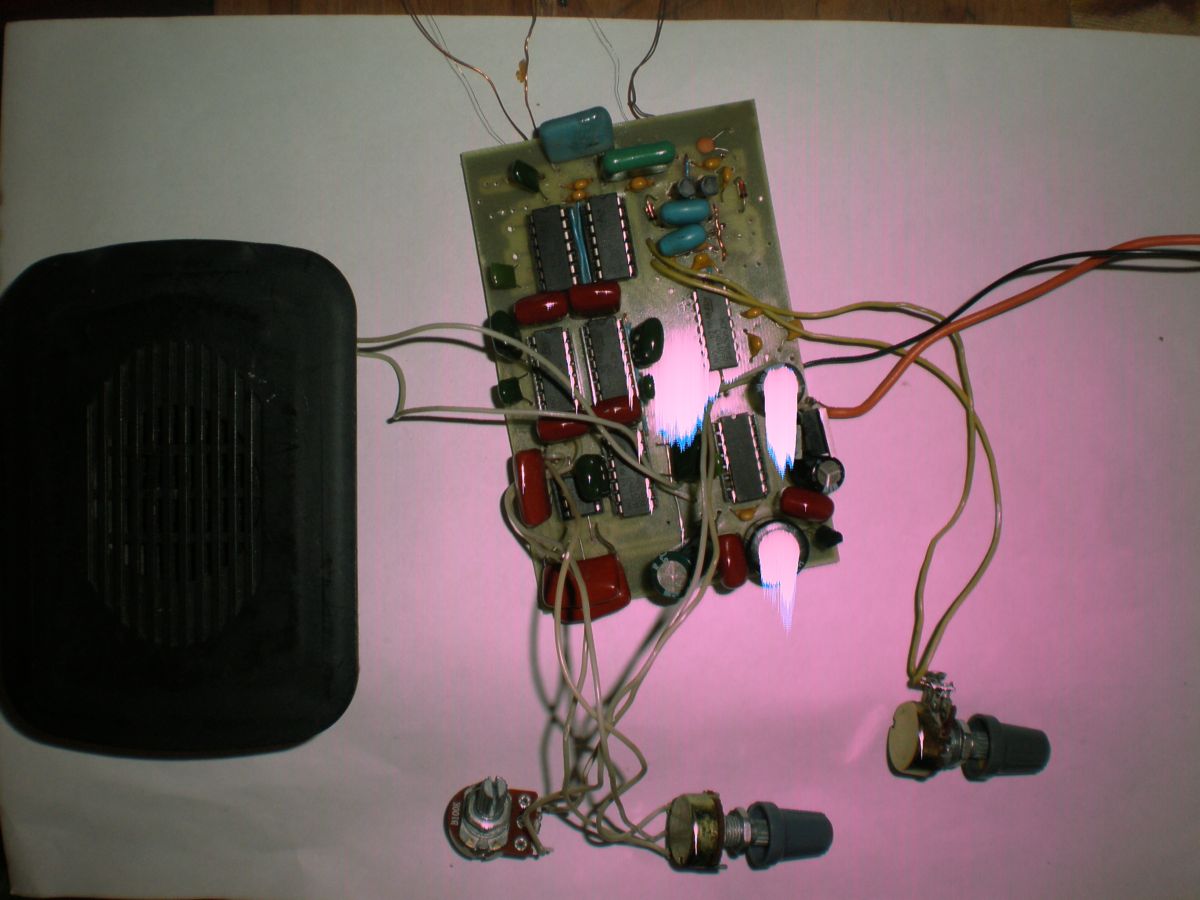

Вмешаюсь в спор, прошу сильно не пинать, во всех 4_х случаях представлен Терминатор-3, Ваши Zemb наполовину DIP наполовину SMD, у Хиля полностью SMD, мой вариант полностью DIP, авторов печатных плат(вариантов) более чем достаточно и каждый МД-строитель выбирает то что ему подходит по комплектации порой в ущерб стабильной работы аппарата.



Вполне согласен. Я выбрал SMD компоненты, с целью обеспечения надёжности устройства. Правда, когда пришлось подбирать SMD конденсаторы, больших номиналов – сильно пожалел, о том, что не использовал плёночные. Полдня, «гонял» керамические конденсаторы, пока не подобрал, такие, которые не вносят ощутимых искажений, в форму сигнала, и обеспечивают температурную стабильность.
Дорогое удовольствие – проходные SMD конденсаторы. Новую плату, рисую, с использованием плёночных конденсаторов.

Zemb, извините, только сейчас дошло, что Вы искали описание настройки Терминатора.
Разобрались, с настройкой?



да , написали два подробных гайда, завтра думаю это все воплотить в жизнь



Не додумался, найти видео, когда писал текст. Выложу, здесь ссылки, чтобы Вы посмотрели, на то, как отстраивается Алексей.

http://www.youtube.com/watch?v=WyuMMLr04RM http://www.youtube.com/watch?v=tbV1gtl60oA



Хиля, на плёночных Вам и будет счастье.
Zemb если выложенные в постах выше платы Ваши, то советую заменить микросхемы HCF на HEF, Луганский РадиоМаркет рулит в этом вопросе.



Да, уж. Мало того, что сотня качественных SMD конденсаторов, стоит дороже, сотни плёночных, так ещё и забраковал, четверть конденсаторов, после четырёхчасового тестирования, как непригодные, для работы в сигнальных цепях.

Для сравнения - сотню плёночных, тестирую, и подписываю, за 10-15 минут. Непригодных, для использования, а аналоговых цепях – ещё не находил.



Хорошее наглядное пособие отстройки на Грунт, а это при включенной чуйке или чуйку потом крутить нужно?



Отстраивать нужно, при максимальной чуйке.

При максимальной чуйке, не должно быть срабатываний, на грунт.
Если, периодически, МД срабатывает на грунт – отстраивайтесь от грунта, не опуская и поднимая катушку (вертикально), а пронося, горизонтально, над краями ямки. Не забывайте, что в грунте могут быть железки!



ага теперь понимаю почему у меня БГ не отстраивался, я сначала чуйку сделал на копеечку, а потом грунт начал крутить.



Возьмите кусочек феррита, отстройте, МД, от этого феррита, и поставьте метку – точку отсечения феррита. Считайте, что это самый тяжёлый грунт, какой, только, может быть, и старайтесь, не отстраиваться, дальше этой точки, чтобы не упала чуйка к меди.



чем можно заменить феррит? гайка не пойдет?



Нет.

Кусок феррита, можно вытащить из: радиоприёмника (антенна); телевизора, монитора, импульсного блока питания компа, или зарядного устройства мобильника (импульсные трансформаторы), фильтров (шишек), на компьютерных кабелях.
Наберите в поисковике – «ферритовый сердечник» или «феррит», и увидите, какие они бывают.



какаято у вас новая метода настройки терминатора на грунт???или ето приемлимо только к вашей модернизированной плате????
качественные SMD конденсаторы ??? разве для шунтирования в цепях питания,,разве может один SMD конденсатор стоить 1,20-1,40грн???
SMD оно и в африке SMD.никогдаDIP не переплюнет,,



Подтверждаю-SMD NPO конденсаторы,в зависимости от емкости,цена от 80 коп.до 1,70гр за штучку,хотел партейку заказать,отказался,взял обычные



bomok2009, что нового, в настройке? Видео, Алексей, выложил, уже давно. Может, Вы не используете феррит, при настройке, и для Вас нов, этот метод? Пожалуйста, изъясняйтесь – внятно.

Купил, сотню плёночных МКТ 330 нФ., за 17 грн.
На Кардачах, проблема – найти качественную керамику, такой ёмкости. В большинстве случаев, подсовывают, явно, не X7R. Качественные конденсаторы, стараюсь покупать в «Филуре» - самый дешёвый поставщик, на сегодняшний день.

Нормальная керамика - 0805B334K500CT –Sincera – 47 грн. Филипс – чуть дороже, но и лучше.
Конечно, NP0 – классные конденсаторы, но про цены, на NP0, даже, нет смысла говорить, потому что NP0, большой ёмкости, обещают привезти, только, в случае заказа бобины.

Заказал Самсунг, по 36 грн., за сотню, если не ошибаюсь. В результате тестов, пришёл к выводу, что керамика, по термостабильности, соответствует X7R, но часть конденсаторов, имеет диэлектрик с большим уровнем диэлектрической абсорбции. О них, и написал.

Чем не устраивает SMD? Посмотрите статистику отказов компонентов - SMD, гораздо надёжней.



Хиля хотел спросить плата ещё в продаже



Осталась одна плата. Полностью настроенная. Я настраивал катушки, используя эту плату, в качестве образца.



ЦІКАВИТЬ ПЛАТА+КАТУШКА ЦІНА



????????????

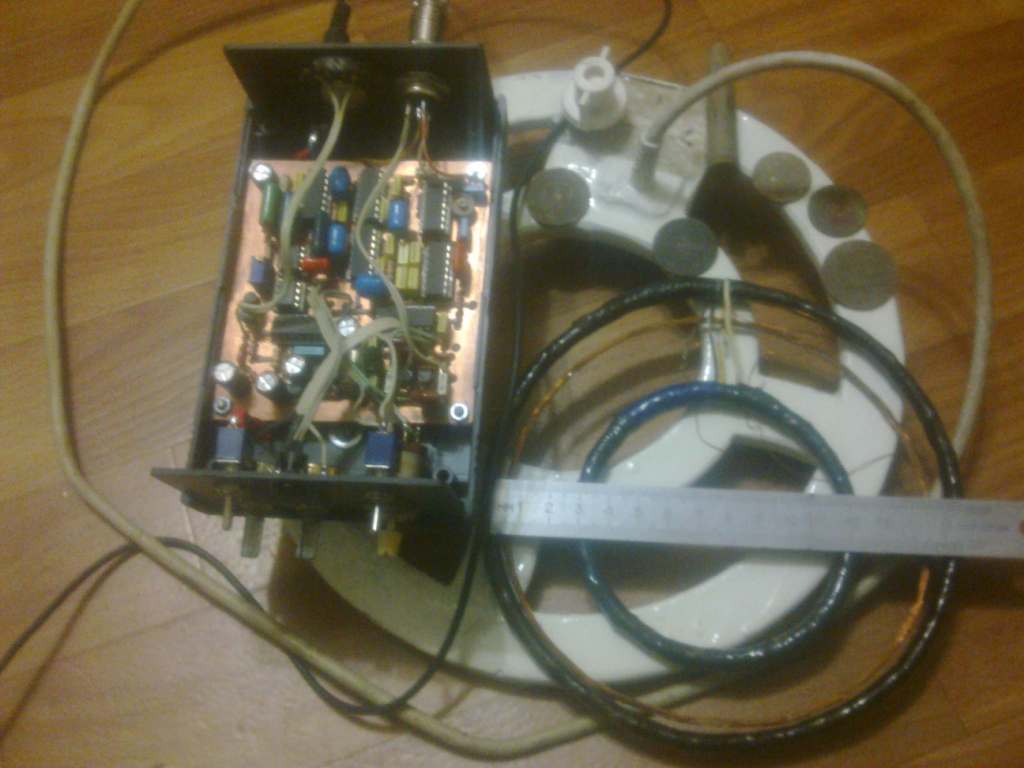

Готовой катушки, к плате, не будет. Но к плате, в качестве бонуса, добавлю комплект, из 2 обмоток катушки «моно» 16,5 см. (почти снайперка).
Сопротивление каждой обмотки – 2,4 Ома.
Индуктивность ТX - 1150 мкГ., RX - 1000 мкГ.
С конденсаторами 100 нФ., будет частота, приблизительно, 16 кГц.
Обмотки экранированы металлизированной плёнкой, с плёночных конденсаторов, и пропитаны электроизоляционным лаком.

Обмотки мотал, чтобы научиться мотать обмотки, и делать катушки. Насколько хорошо, эти обмотки сводятся – не знаю, но думаю, что для того чтобы разобраться, как сводится катушка, они годятся. Может, и для изготовления нормального датчика, они вполне пригодны.

Видеотест платы, с кольцом 22 см., по корпусу - http://video.i.ua/user/5261547/67263/403039/

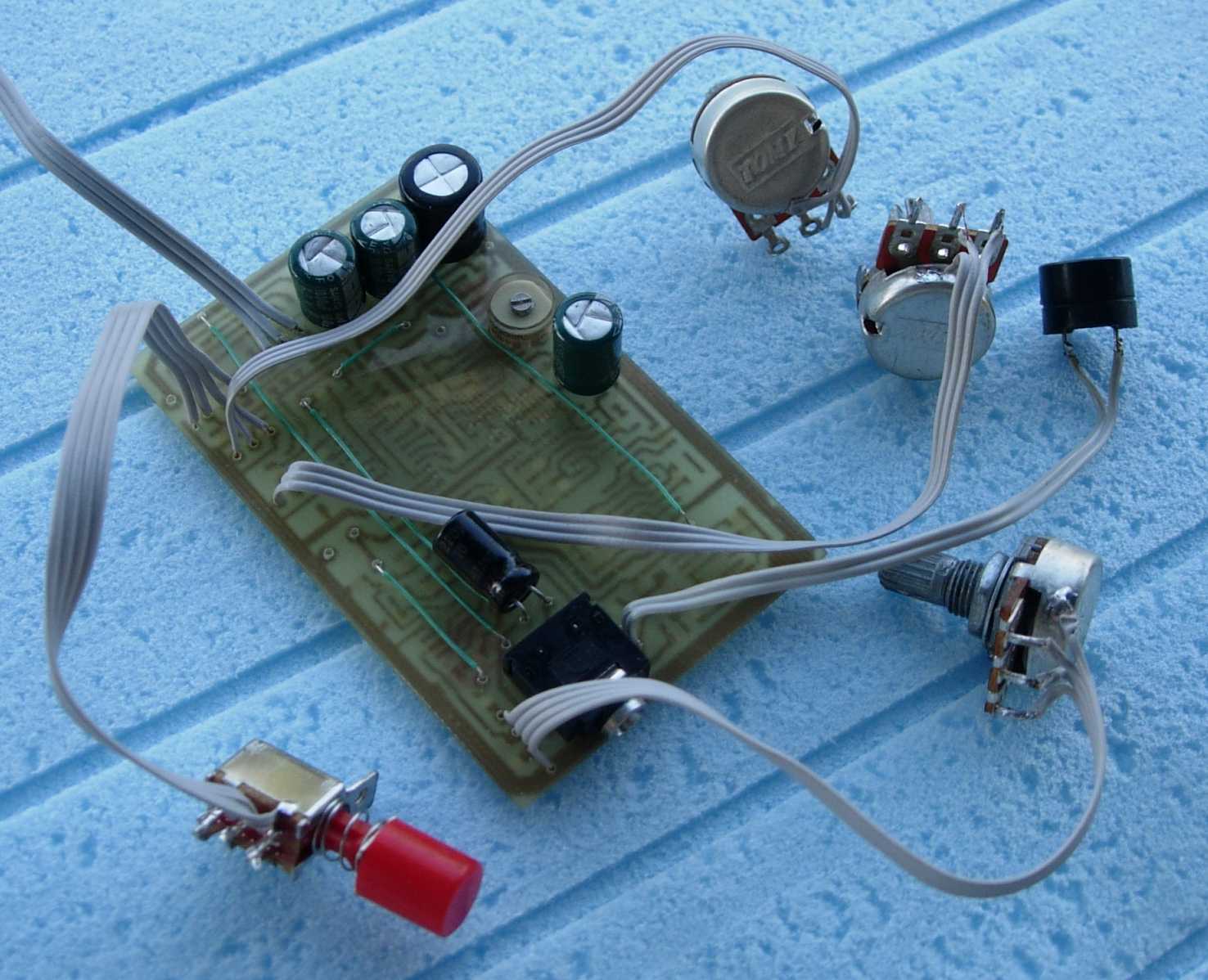

В комплекте – сама плата, с припаянными переменными резисторами, переключателем «дискрим»-«алл. мет.», и гнездо, для подключения катушки. Плюс бонус – обмотки катушки. Цена, за всё – 350 грн.

Может быть другой вариант комплектации.
