доброе время суток всем ! форумчане подскажите если есть чертежи (размеры) ппд-34\38\40 да еще объясните как соединяется ствольная коробка и соединительная муфта? сваркой?
Что есть соединительная муфта? 40-й: ствольная - цельноточеная труба, на ней 2 упора бубна: передний и задний. Передний на тугой посадке со штифтом, задний на клепках, в блокаду на сварке. На 38-м труба плюс приемник магазина на клепках. 34-й тупо труба.
guns.ru и поиск по нему, всё уже разжёвано. Также простой поиск в гугле по тегу "чертежи ППД" принесёт много интересного.

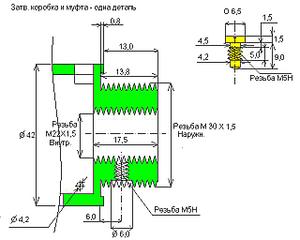

я говорил о этом рисунке и не могу понят как эти две детали соединены между собой это ствольная коробка и муфта с двухсторонней резьбой
Там нет никакой отдельной муфты, на чертеже передняя часть ствольной коробки, это кстати написано на самом же чертеже вверху. Изогнутая линия в левой части означает что это иссечённый фрагмент. Если не верите, посмотрите на крупноразмерную компоновку ППД-38 выложенную на форуме 3D-шников - http://forum.guns.ru/forum_light_message/122/1243632-m31605375.html, там даже затыльник показан с технологическим сварным соединением, но ств.коробка цельная.
нашёл интересную статейку количество деталей ппд-34\38 -в ней говориться -заводских деталей -95 -из труб (цельнотянутые)-3шт хорошо одна- это кожух.вторая -коробка .а третья что?
еще вопрос почему ммг ппд34\38 что означает ммг???? да возможно .но в этой статье говорится .что 72 детали обрабатывается мех оброзом
Камрады не могу найти нормальных четких чертежей на ппд 40 может у кого есть нужны чертежи винтов ,усм,задней крышки ,и скобы
