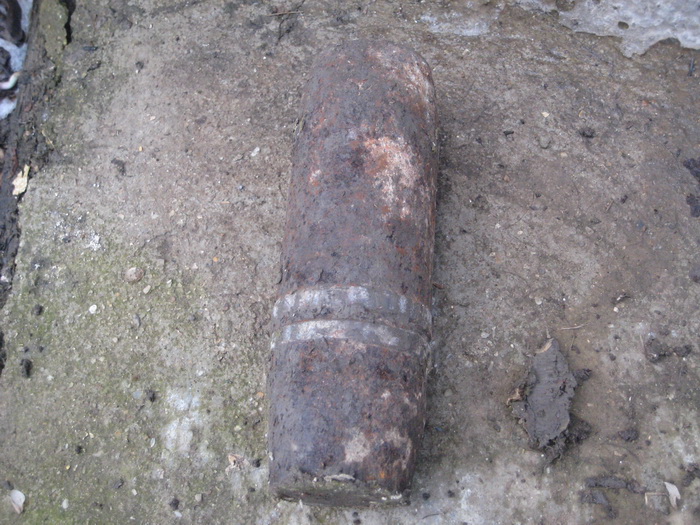

Вы бы хот клибр указали или линейку рядом положили.Я всетаки склоняюсь что это 76мм стержневая шрапнель.А заглушка это поджимная гайка которая фиксирует огнепроводную трубку с запресованным порохом.Кстати если присмотрется то по центру просматривается контур этой тркбки.Ну а если хорошо почухать в раене штифтового отверствия то там возможно появится шов межде стаканом и переходником в который вкручивается дист. трубка.Схемка хоть и плохонькая но на ней все хорошо видно.
есть у ТС штангель ? можно попросить фото сабжа со штангелем? и всё таки склоняюсь к 85мм. посмотрите на толщину стенки болвани в р-не резьбы.
Ну тогда судя по толщине стенки на этом снаряде у меня должен быть бронебой или сплошная болванка.Хотя согласен с вами без точного размера это гадание на кофейной гуще.
дану....я так не играю.... переходничок то выверните....и стенку в студию то предьявите... у тс болвань то без переходника...дыркалка про штифт об етом свидетельствует... пс. в калибре 76мм оч схожие зажигалки были. у тс не может оказаться нечто эдакое ?
Дело в том что на зенитных шрапнелях штифты ставились в разных местах.Тот что фиксировал переходник засверливался в шрапнельном стакане,а тот что фиксировал дист. трубку засверливался в самом переходнике.Вот пример-дист. трубка Т-3 в переходнике.
согласен. смотрите на 5тое фото. что вы видите ? я вижу что снята не только трубка, но и переходник. и видно отверствия под штифты в корпусе. и толщина стенки нетипична для 76мм в чём я ошибаюсь?
ОК!Продолжим наш спор!Вот еще один пример-дист. трубка Т-5 без переходника и та же Т-3 с переходником.Обратите внимание на диаметр и шаг резьб на моем фото и на шаг резьбы на фото ТС.Несколько цифер-диаметр резьбы на дист .трубках М 53х3 на переходниках М64х1.Разница есть?
По резьбе и шагу резьбы это 76 мм зенитный снаряд с дистанционной трубкой Т-3 или Т -5 в зависимости чем снаряжался снаряд
Вот этот,,мыльный бризантник ,,уже продается в разделе продаж. http://reibert.info/forum/showthread.php?t=244015
