Помогите с реставрацией бинокля

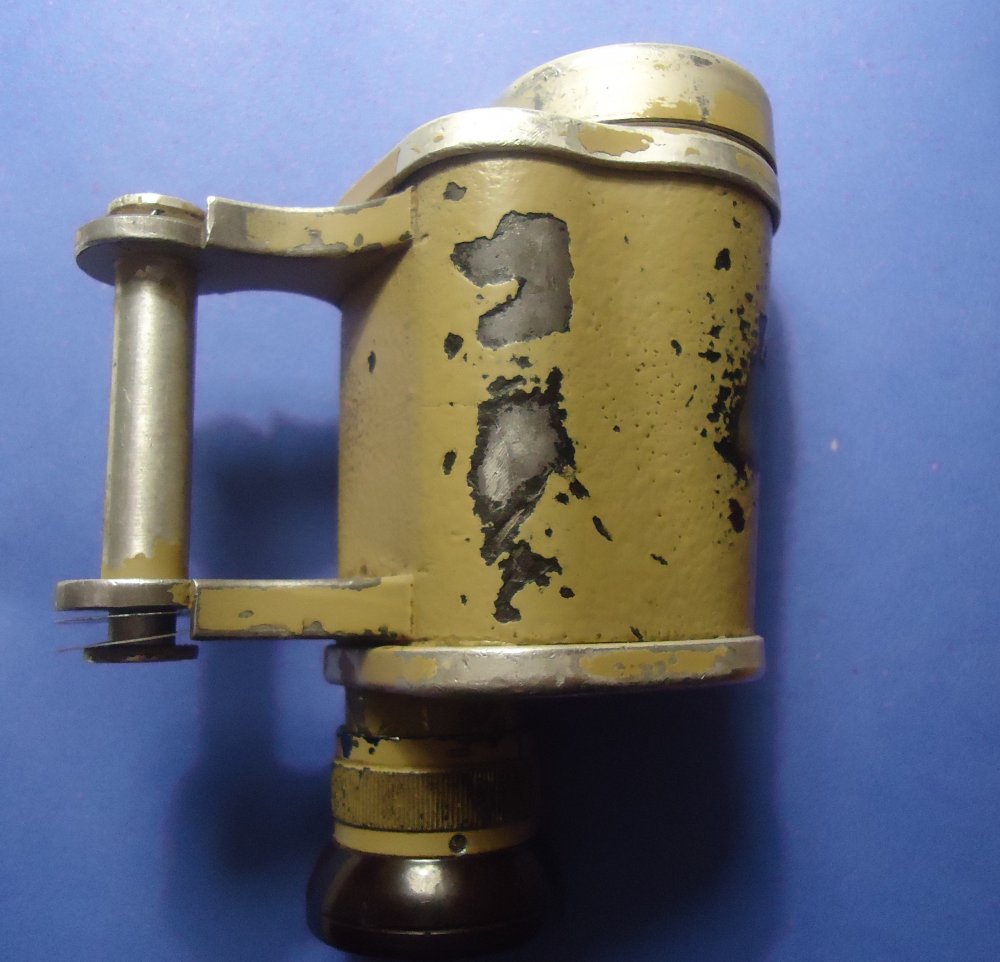

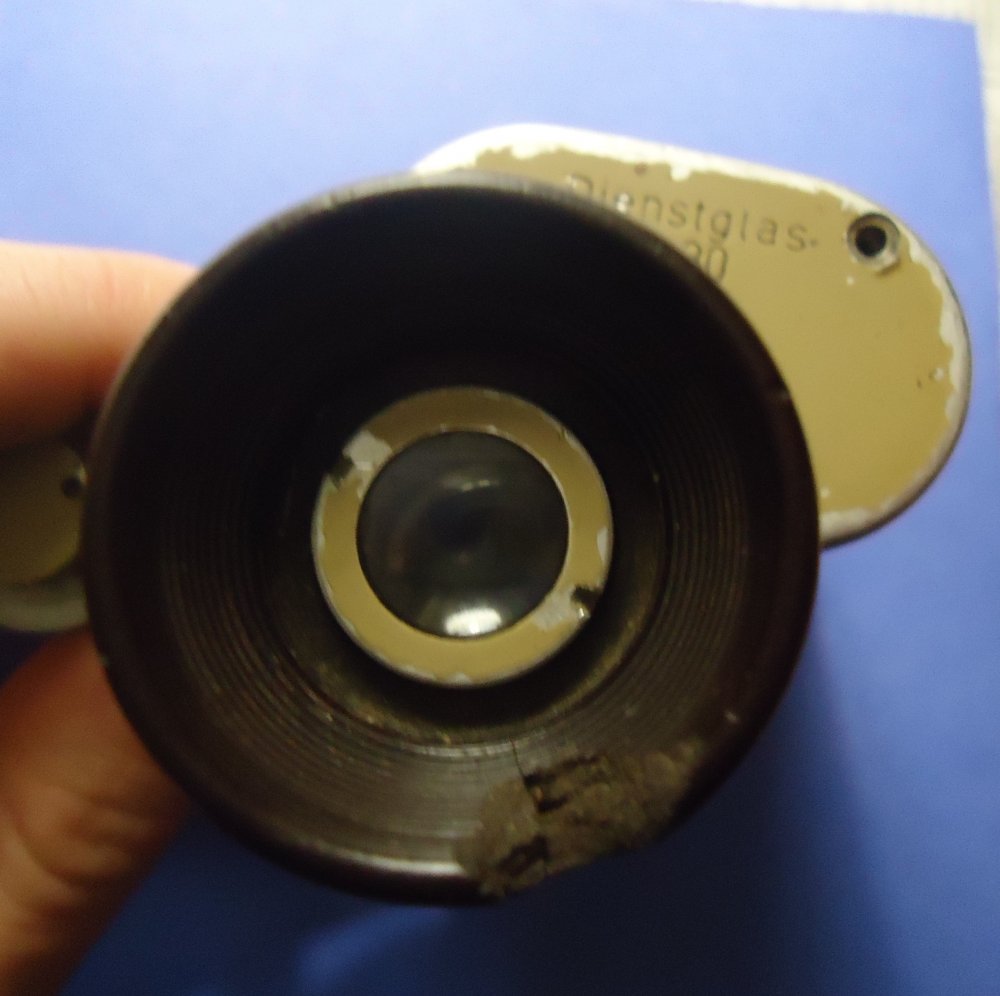

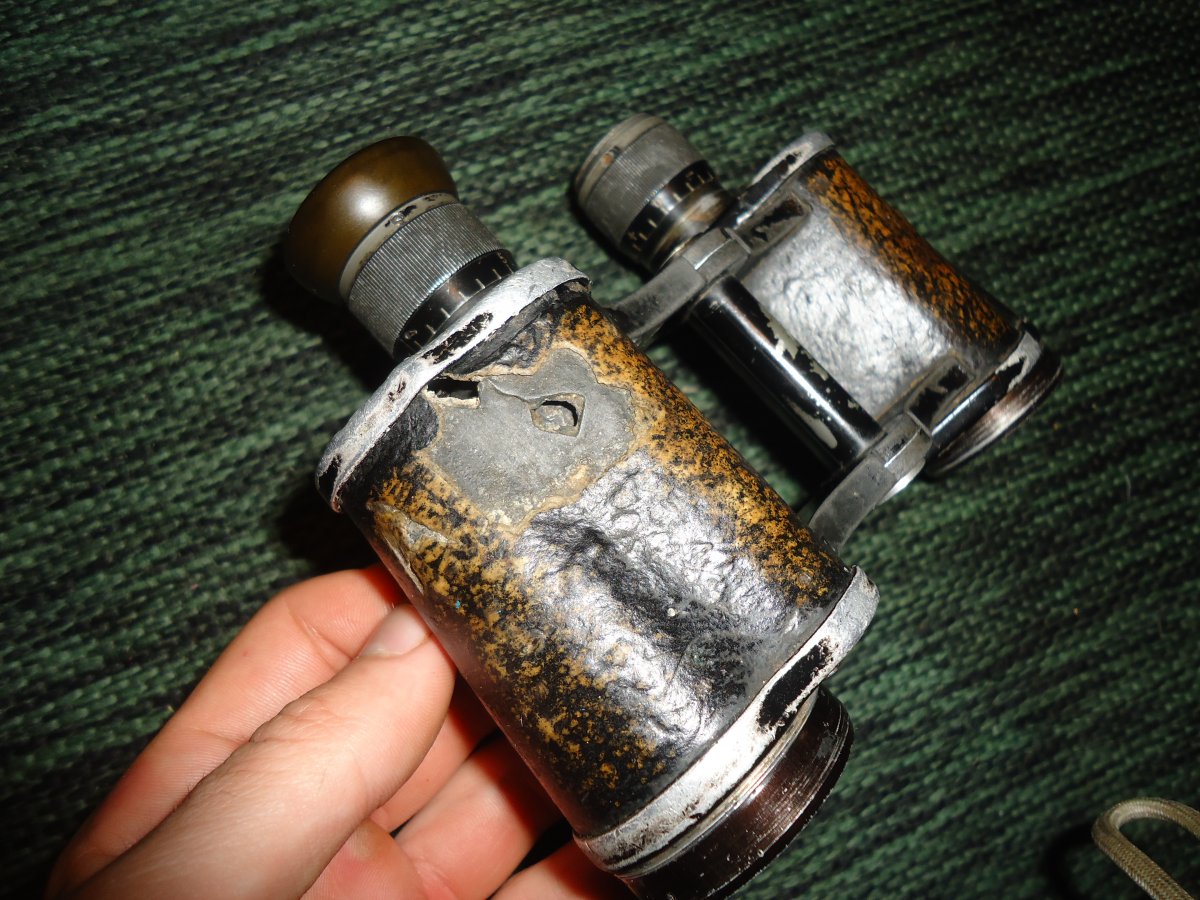

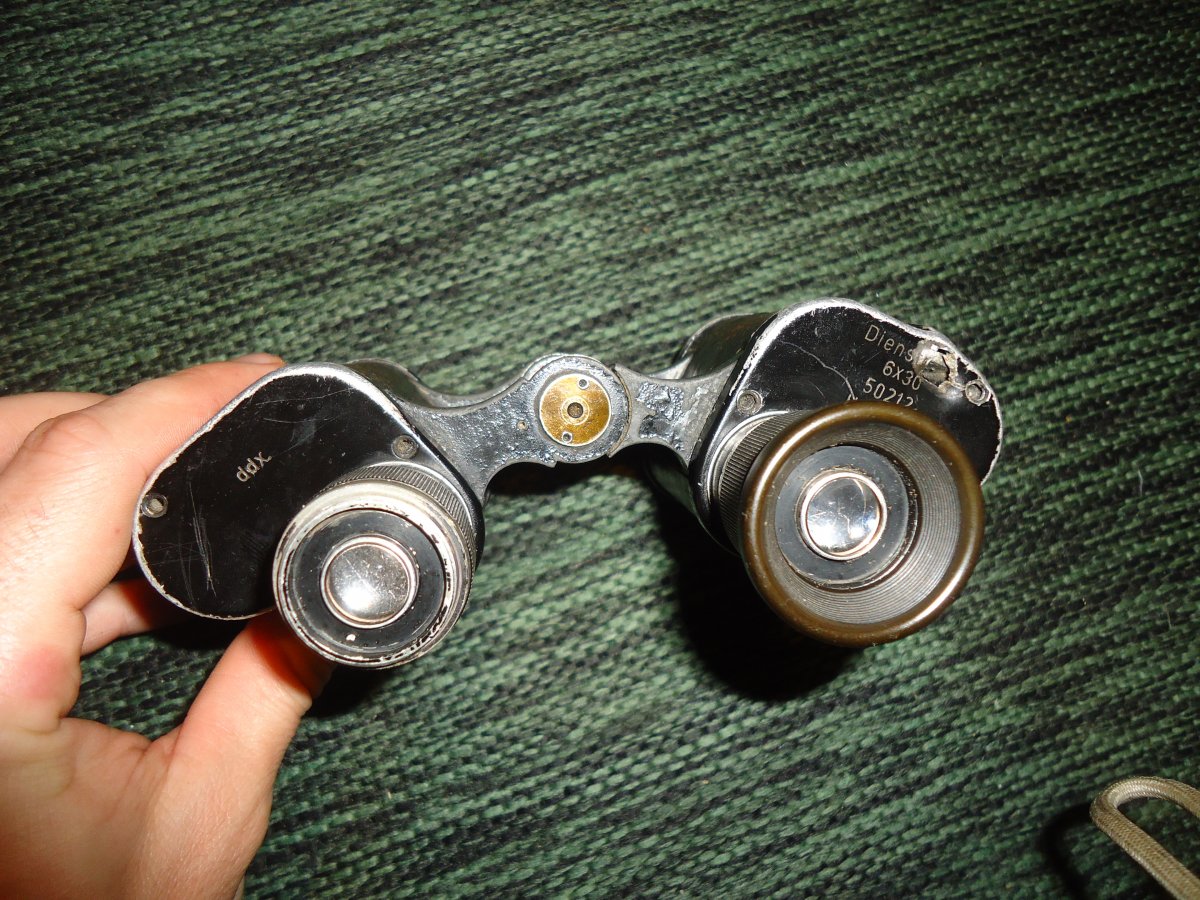

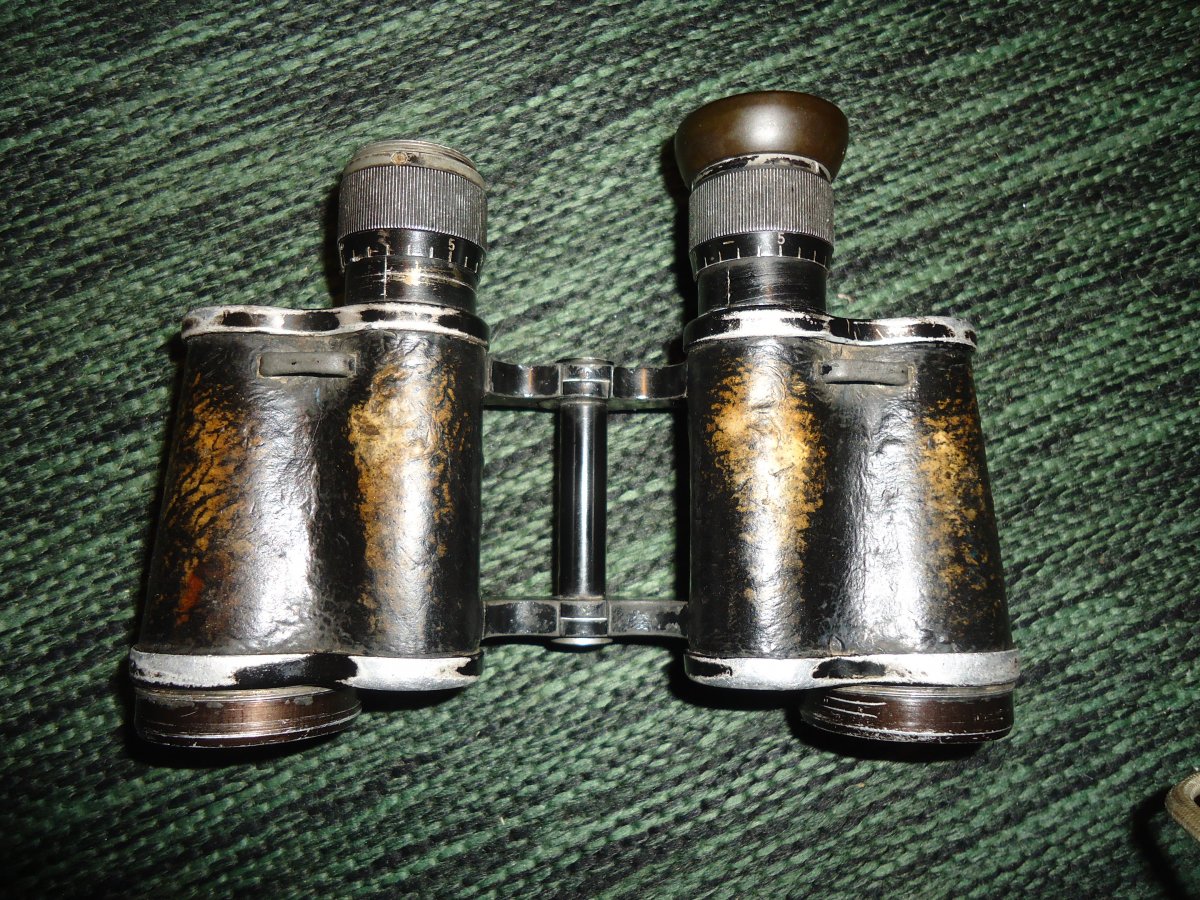

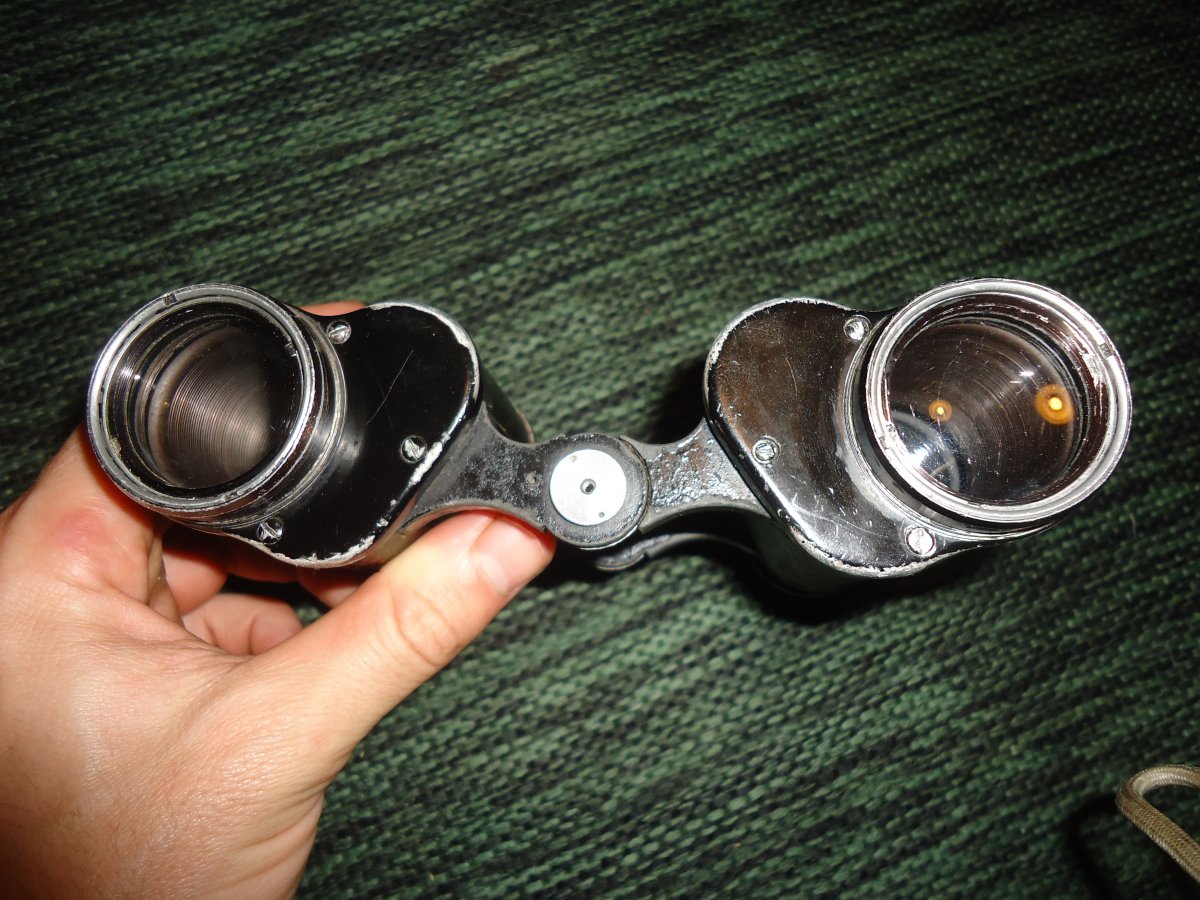

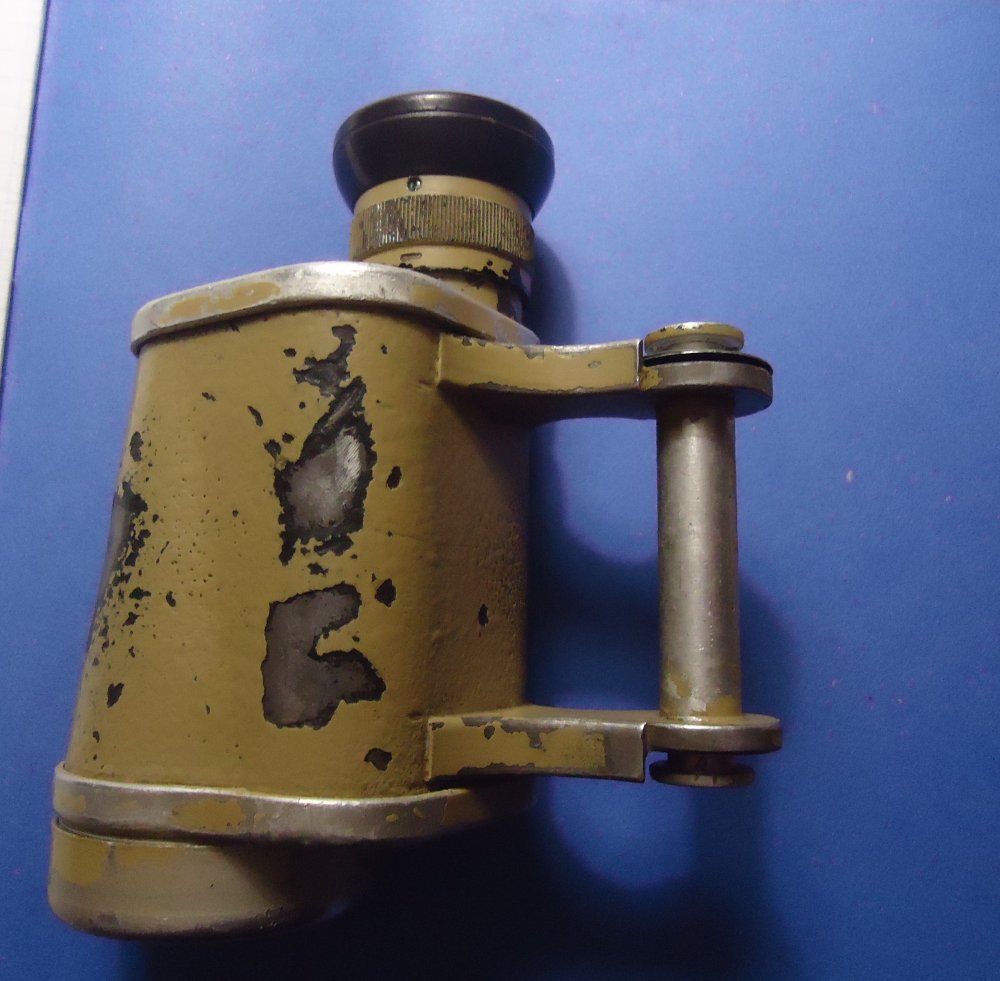

Попал мне в руки бинокль год назад гдето. Был он у одного отцовского знакомого который над ним поиздевался. Вобщем чистил он призмы и одну упустил и получился скол. тот мужик взял и отрезал половинку. Моя задача теперь как соединить две половинки. Призму купил на формуме, поставил все смотрится отлично. только нада еще раз разобрать и протереть линзы все.



Поиздевался это мягко сказано

Ну чтож, осталось теперь половинку от советского купить, а если нет... то Вас ждет великая работа по выпиливанию деталей (зеркально расположенных) соединяющих стоек, а потом мудрить как их укрепить на место.
На Вашем бинокле краска случаем не RAL1020, не сверялись с каталогом?



в том и смысл что надо этот сделать, буду уже както пилить. на щет краски не вкурсе

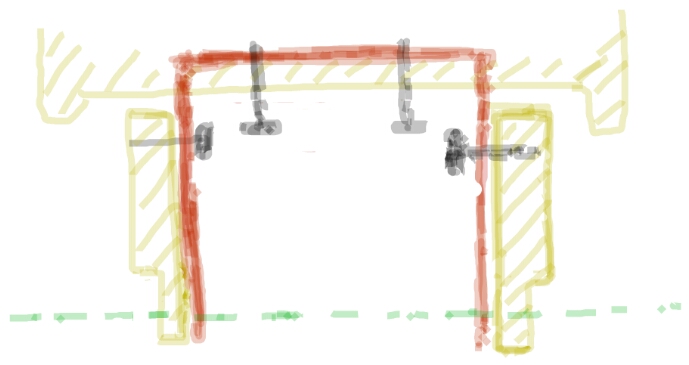

Я так понимаю после того как Вы выпилите стоечки, думаю надо будет что-то типа скобы из мет.пластины выгнуть так как на рисунке и привинтить болтиками. Другое в голову не чего не идет



ну или сверлить отверстия и ставить на стоечки стойки бинокля. а там уже на эпоксидку посадить



"- Остапа понесло..."

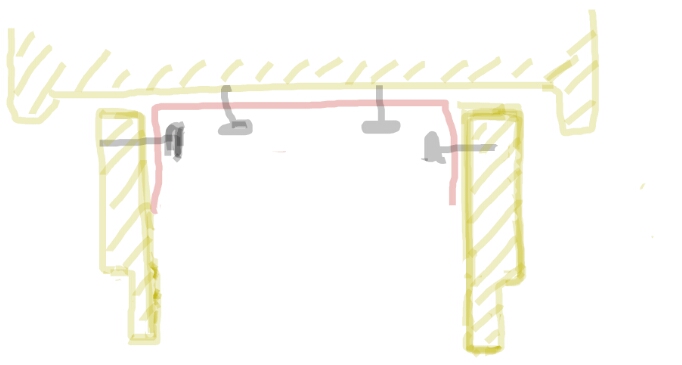

Вариант 2: С детства бинокль не разбирал, так что не могу прикинуть войдет ли скоба, станет на то место что на рисунке, не будет ли мешать призме если пропилить отверстия в корпусе и изнутри завести эту скобу? Тогда с наружи будут только болтики видны, а ножки скобы притык заподлецованы, повторяя их форму в глаза вобще не будут бросаться.
Извините, такая вот извращеная идея родилась.
У кого какие мысли ?



как вариант сойдет



Умельцы, позвольте вопрос по теме. Есть бин по мотивам БПЦ 8х30 (Японец) классика, решил сменить смазку. Когда убирал старую, она меня весьма впечатлила. Никогда такой не видел. Прозрачная, вязкая и липкая как густой мед. Без запаха. Обеспечивало плавный в меру тугой ход механических частей бина. Может кто знает что за мазь такая? Заменил ее на Циатим, честно говоря, это жалкое подобие родной смазки . Как манная каша. Вообще никакая.

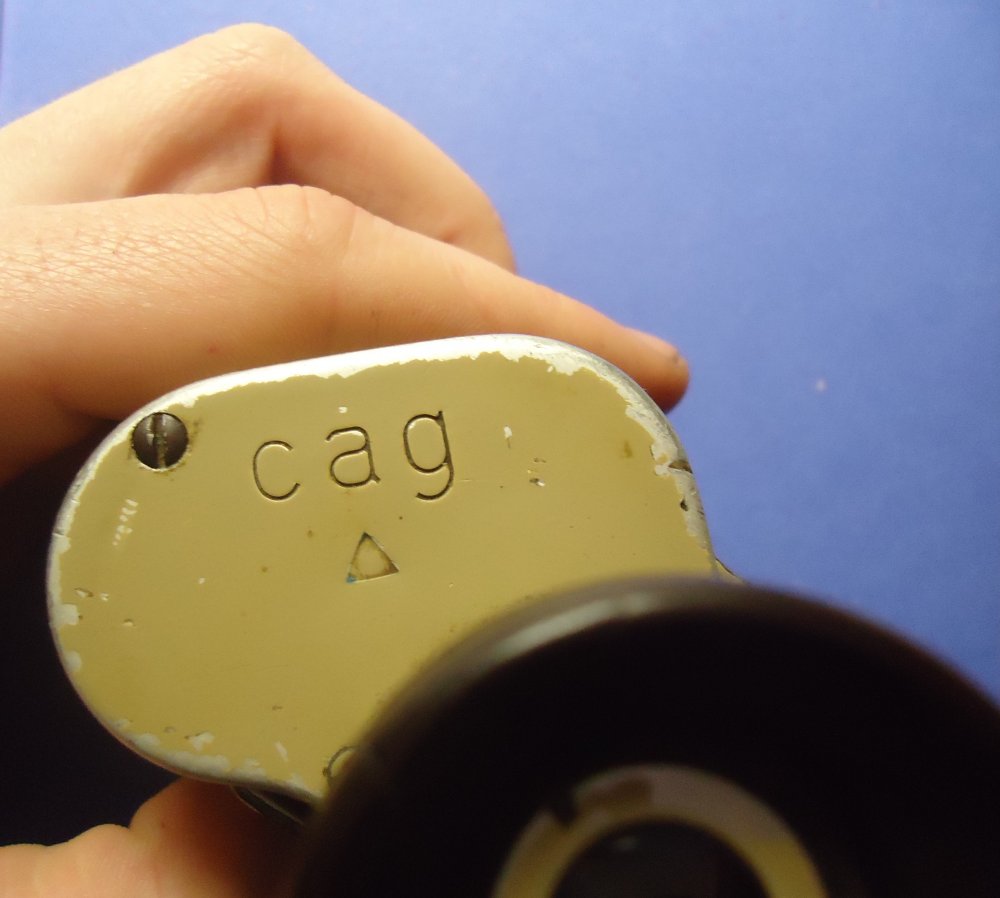

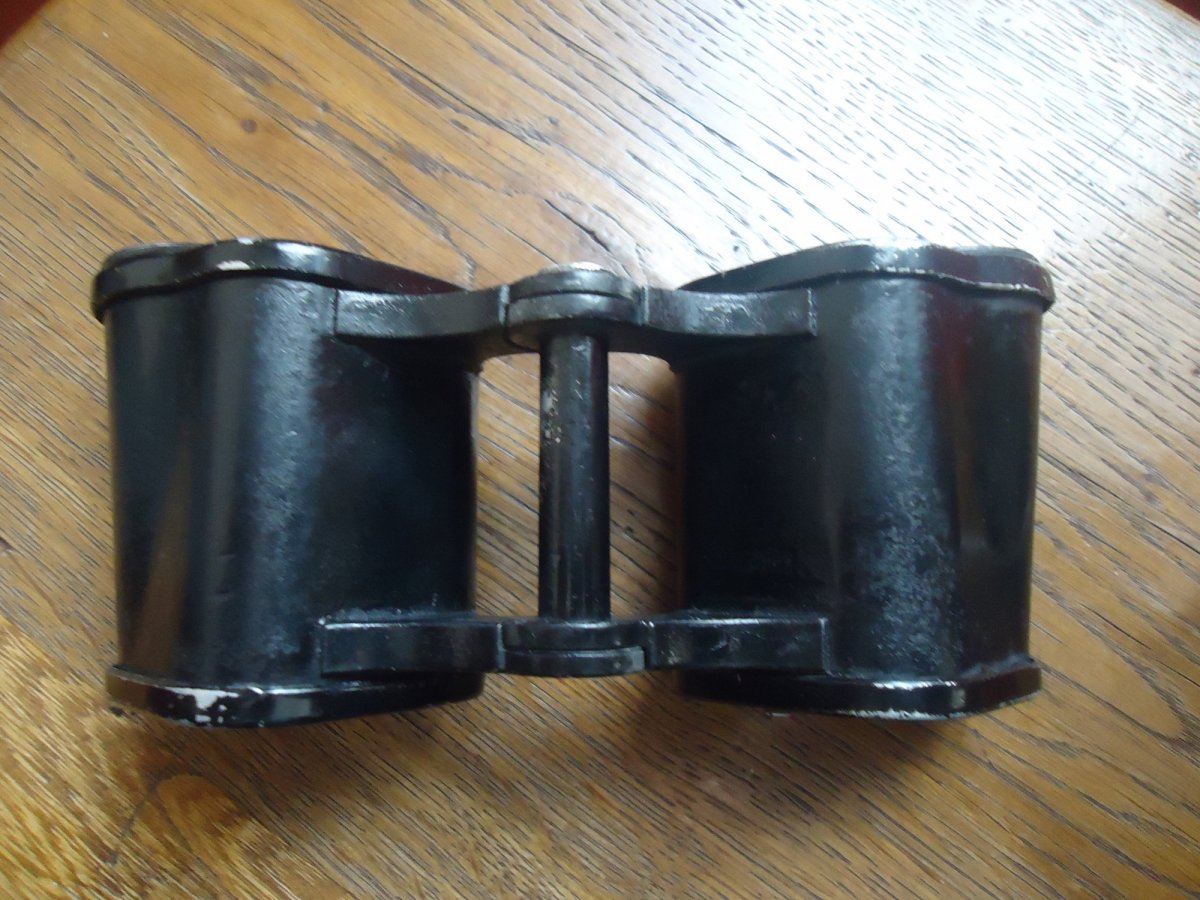

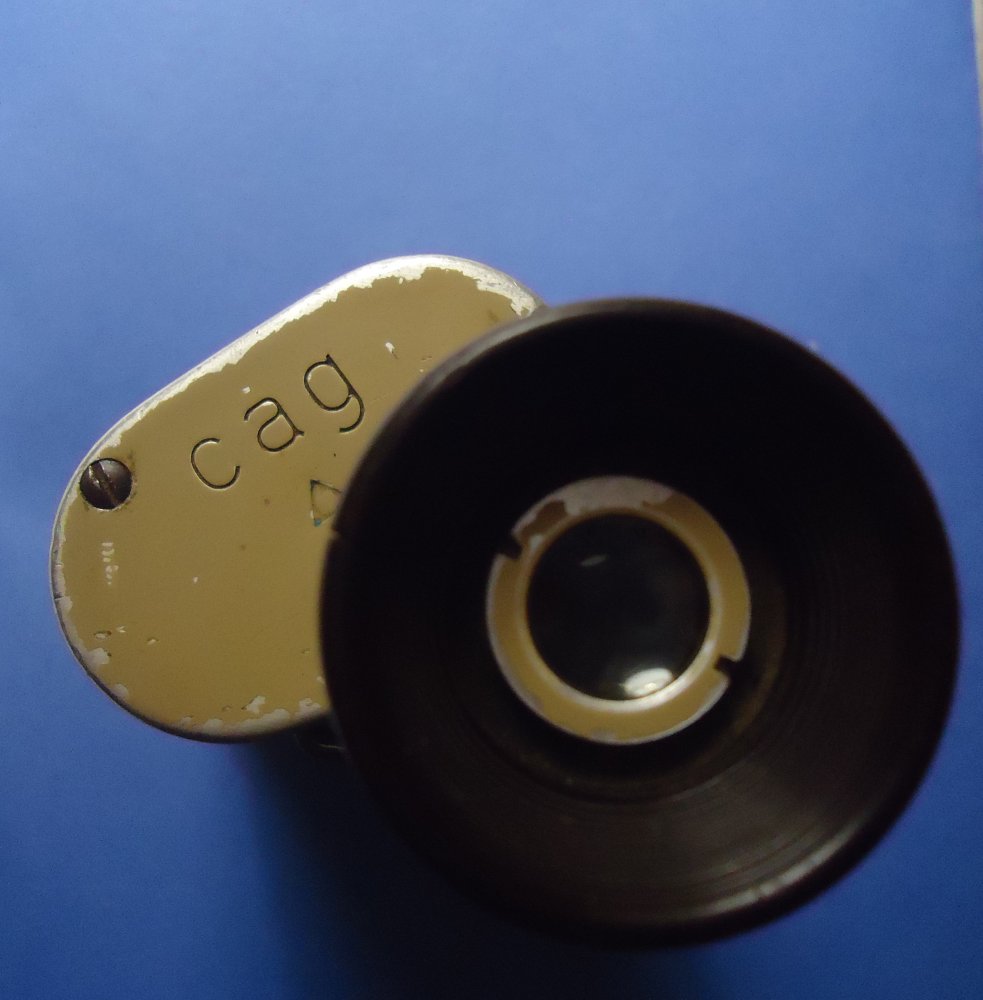

И так хочю возвратится к теме. когда то был приобретен корпус донор, но как то до него дело не дошло.

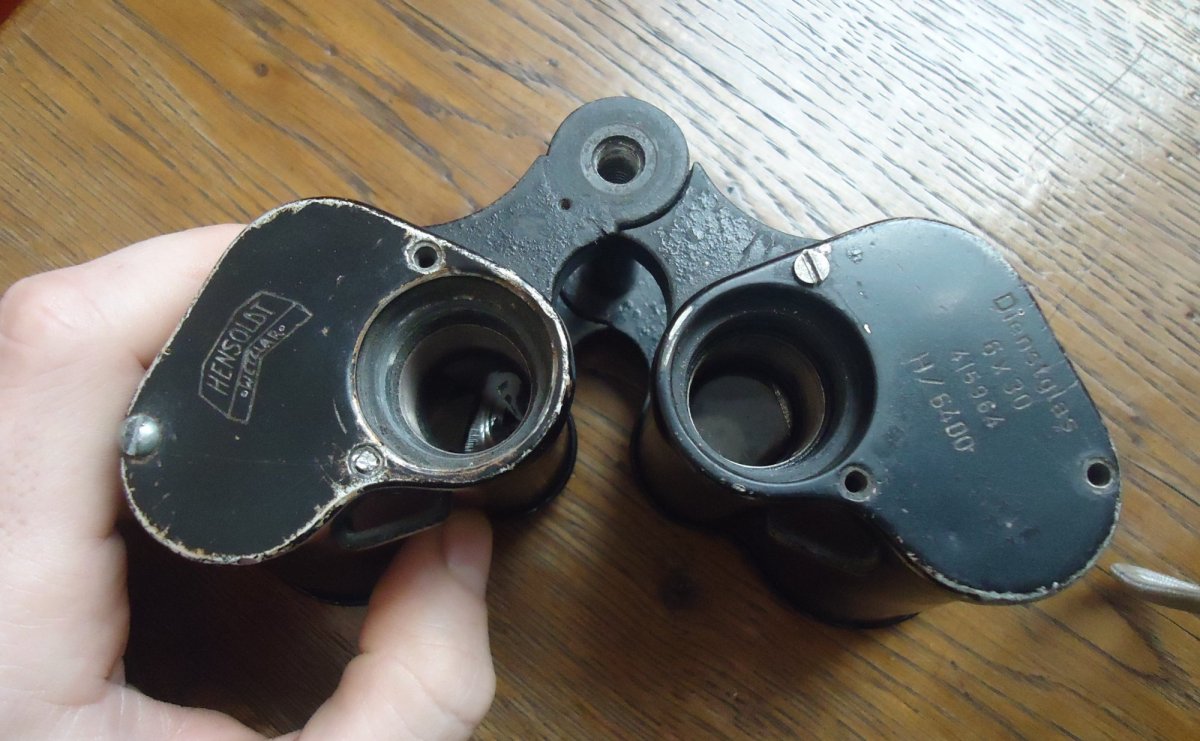

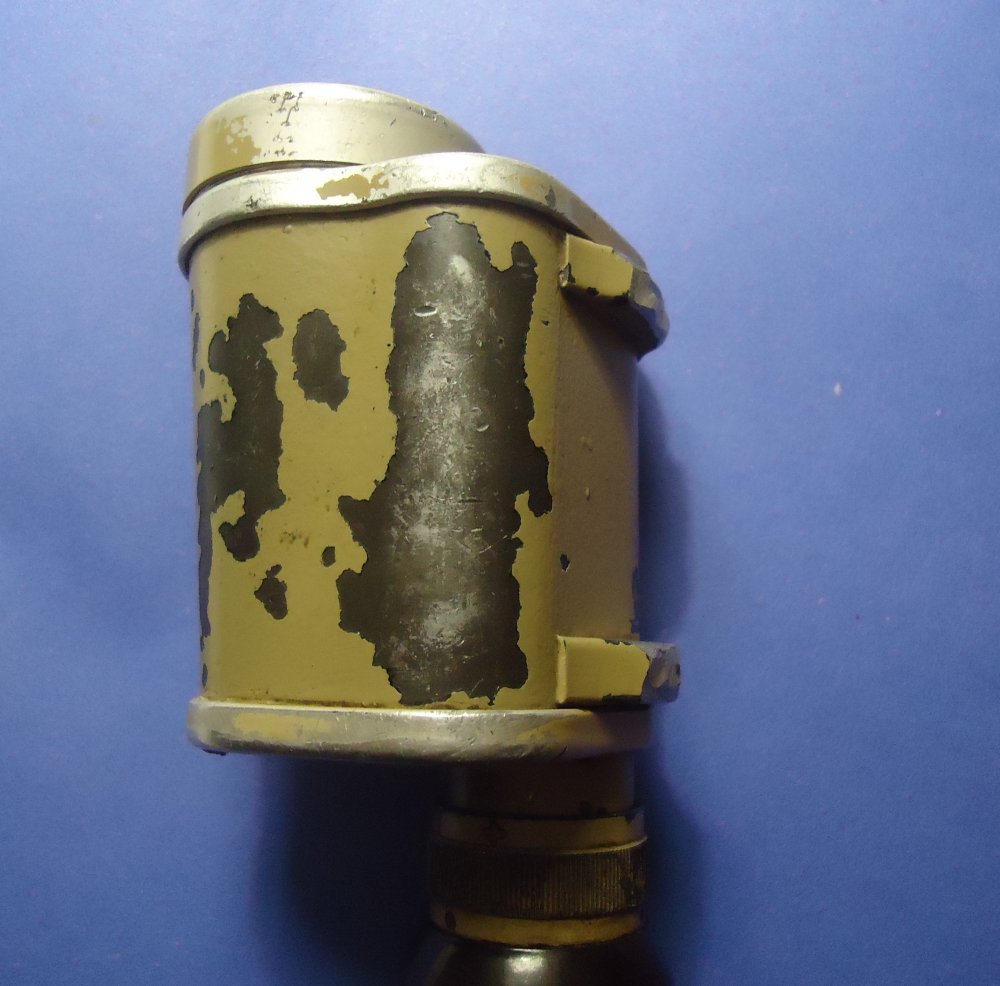

Сегодня пришел еще один донор. суть идеи такова. все внутренности перекинуть в второй корпус, с этого корпуса битого срезать уши и приварить к первому биноклю. вопрос как можно точно выставить и приварить уши что бы панораму не испортить. какой смазкой смазать бинокль и где ее можно достать?



так же ищю накрутки на большие линзы и наглазник один



Пушсало в качестве мастики подойдет?



Что именно в бине смазать?



Когда разобрал бинокль под крышками были остатки высохшей смазки, я так понимаю что бы в бинокль не попадал мусор, и зимой он не запотевал то промазуют все щели смазкой



Обычный БЕЗАЦЕТАТНЫЙ
герметик. Почитайте тут. Много полезного.



Не выдумывайте ничего про срезание ушей, сварку и т.д.. Вы понимаете что такое понятие соосность бинокля??? Для Вас вариант - докупить корпус недостающей половины и пересыпать внутренности. С ув.!



все я прекрасно понимаю, не дурак, специальность инженер технолог как никак. Берём устанавливаем корпус с срезаными ушами, размечаем место где будут уши, и на фрезерному станку убираем остатки ух. ломаем второй корпус, аналогично фрезеруем уши. засверливаем в корпусе и новых ушах под шрифты отв. ставим на штифты новые уши и несем сварщику. тот аккуратно прихватывает уши. скажите а зачем оно тебе надо, если проще поменять половинку. скажу бинокль этот мне интересен тем что сп#зжен у немца односельчанином когда у войну стояли немци в селе. так что хочю восстановить именно его, сохранить краску родную. если б так то давно уже перекинул все в другой корпус.



При чем тут инженер технолог??? Чертить на ватмане одно, рисовать на ватмане значки заземления - второе! Изучайте - ОПТИКА, там допуски..... с Вашим сварщиком, который аккуратно приварит уши - ................С ув.!"



а причём здесь ватман и значки заземления? Приведу к Вашему сведению что допуски есть не только в ОПТИКЕ. все можно сделать, все будет как надо если правильно закрепить, забазировать, рассчитать расстояние. думаете если оптика так это чтото сверхразумное, да нифига, "не святі горшки ліпити". с ув!



а уши достаточно прихватить в 4х точках каждое. и ничево не поведет, тем более если выставить на штифтах, ещё всборе две половинки и зажать все это вместе.



Желаю Вам успеха!



Скажите как разъединяются половинки в бинокле? выбивается трубка с резьбой? в какую сторону?



Выкручивается гайка, затем вытягивание трубку (ось).



гайку сверху открутил, с другой стороны стоит мертво



Не спешите! Потихоньку поливайте вд-40, потом прокручивание и тяните на себя. Дайте фото! С ув.
