Помогите с инфой по Тобрукам

Ищу информацию о данных укреплениях.В инете полазил-мало инфы.Нашёл чертежи и как модель сделать.Может есть у кого фото, информацмия о использовании и применении и др.Спасибо



Вот тебе фото http://ukrfort.io.ua/album66902



Правильное название это девайса - Ringstand. То есть круговая позиция.
Строились они в разных вариантах. Для одного пулемета, двух и танковых башен разных, а также миномёта , наблюдателя. Есть модификация на башню под Т-34 даже. Строили их везде - на Атлантик валу, Африке откуда и пошло название Тобрук. А также в Польше, Украине, Прибалтике, России. на территрии Украины строились на Полесье - Волынская область, р-н Ковелья и северо-восточнее..
Подготовлю материал по ним и выложу.
Есть чертежи отличные и немного фото разных модификаций.



Получить код этого сета

вот фото разных Тобруков ,под разное вооружение - 20 мм зенитку ФЛАК 30, танковоую башню от двойки, с наблюдательным бетонным колпаком, скорострельной 30 мм морской пушкой, спецколпаком для ФЛАК-38.



Получить код этого сета

Вот внутренние снимки колпака под зенитку и обычный Рингштанд



и чертежей тоже могу разных дать.

Получить код этого сета



Получить код этого сета



Получить код этого сета



Спасибо большое. Дело в том, что у в моих краях Рингштанд такой тоже есть(даже три).Около него проходит экологическая тропа(турмаршрут) Хотим внести его в перечень обьектов.Вот собираю материал для установки информационного аншлага. Может посоветуете, что можно и какой текст оформить на аншлаге



Есть тут кое что...Но сначала дайте фото или рисунки типов сооружений. А то непонятно какие именно у вас построены.



Хорошо.Завтра постараюсь выложить.Спасибо



Блин,не получается всё выбраться-сфоткать.Но вот тема была. Незнакомый коллега побывал и сфоткал его - это 100 процентов именно он этот самый http://reibert.info/forum/showthread.php?t=17974&highlight=%F2%EE%E1%F0%F3%EA



Ну фото просто страшненькие.. ну и так понятно вроде что он типовой. То есть пулеметный.. Вот немного инфы по Рингстандам. Там есть указания какую Bauform
он мог иметь. Ваш один из второго ряда. Осмотрите их внимательно и найдете свой.
У меня есть Статейка про Рингстанды с Танковыми башнями. Может она подойдет ??



Виноват,но не обессудьте.Вот на днях,а скорее и завтра,сделаю хорошие фотки.Буду признателен любой информации

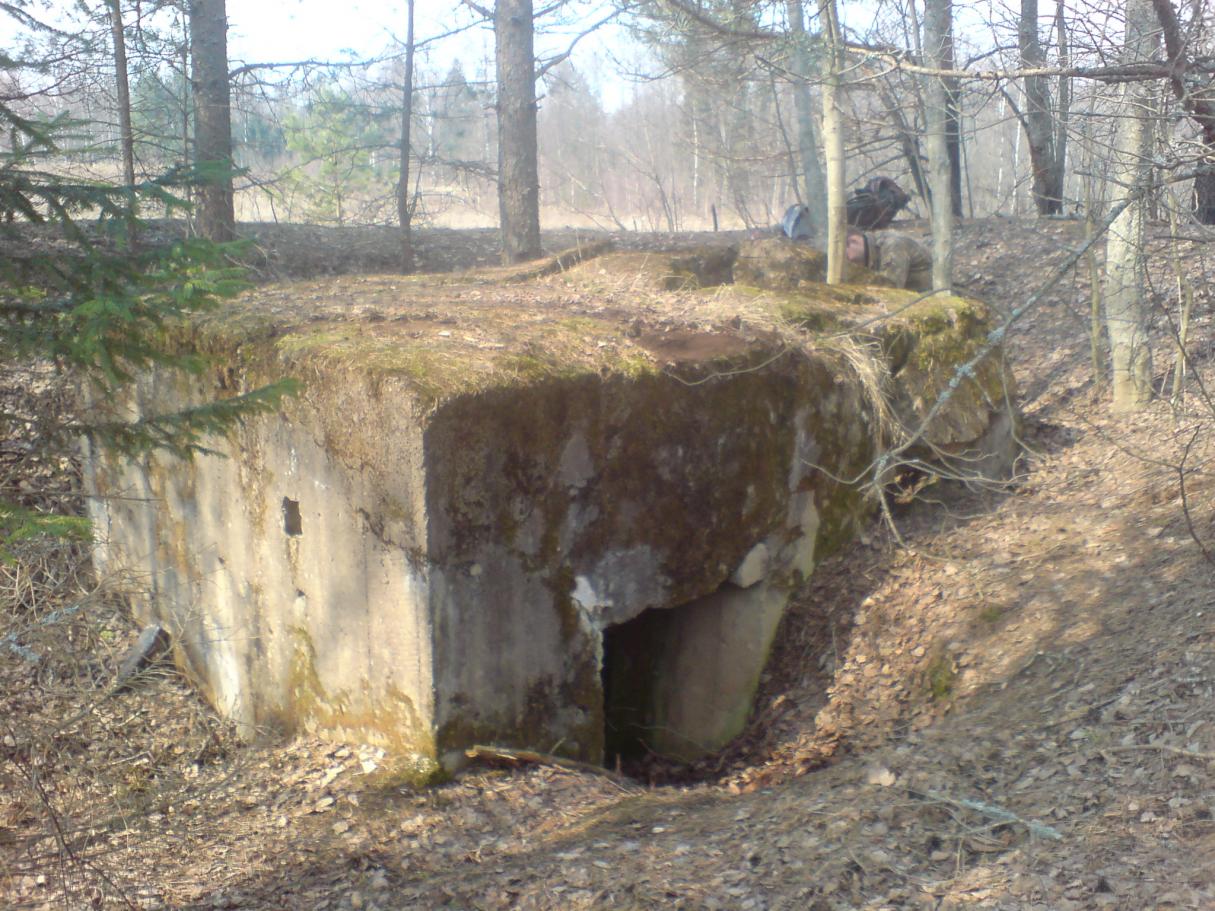

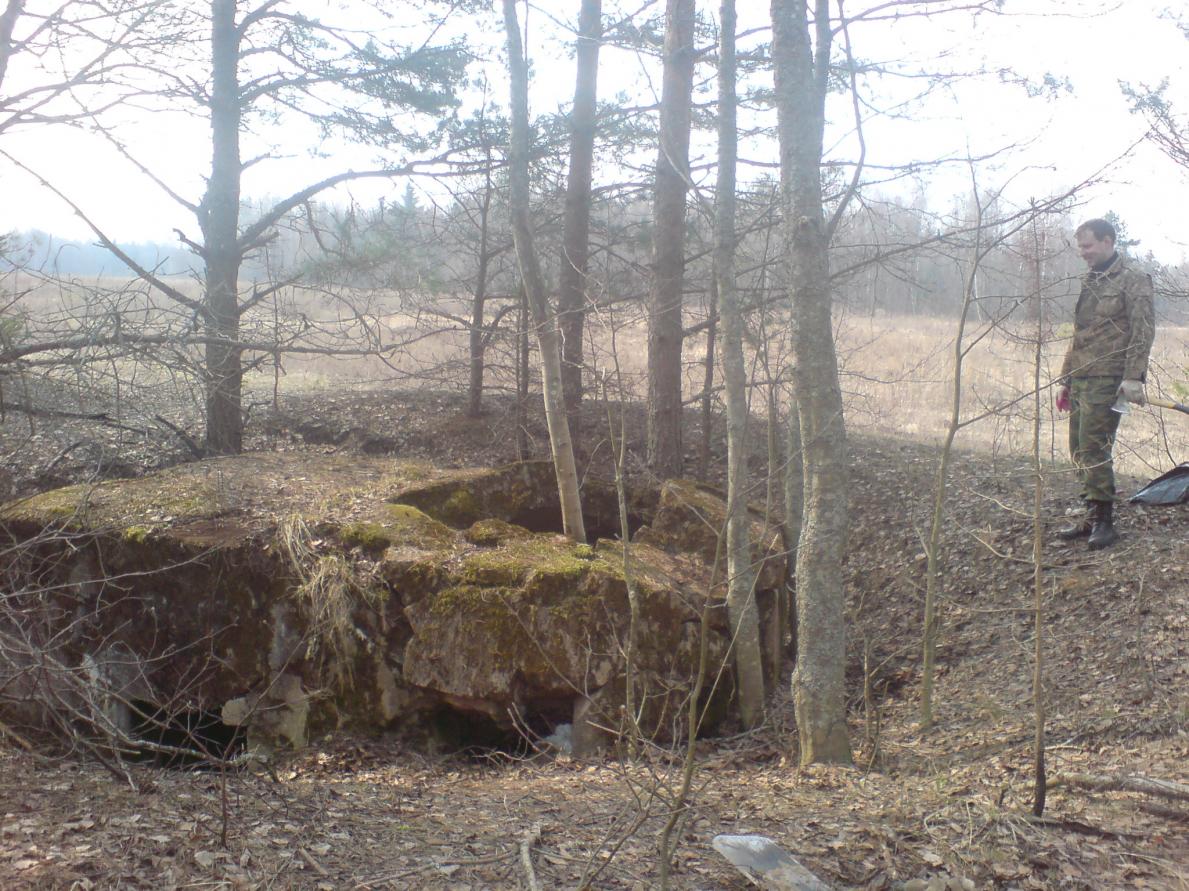

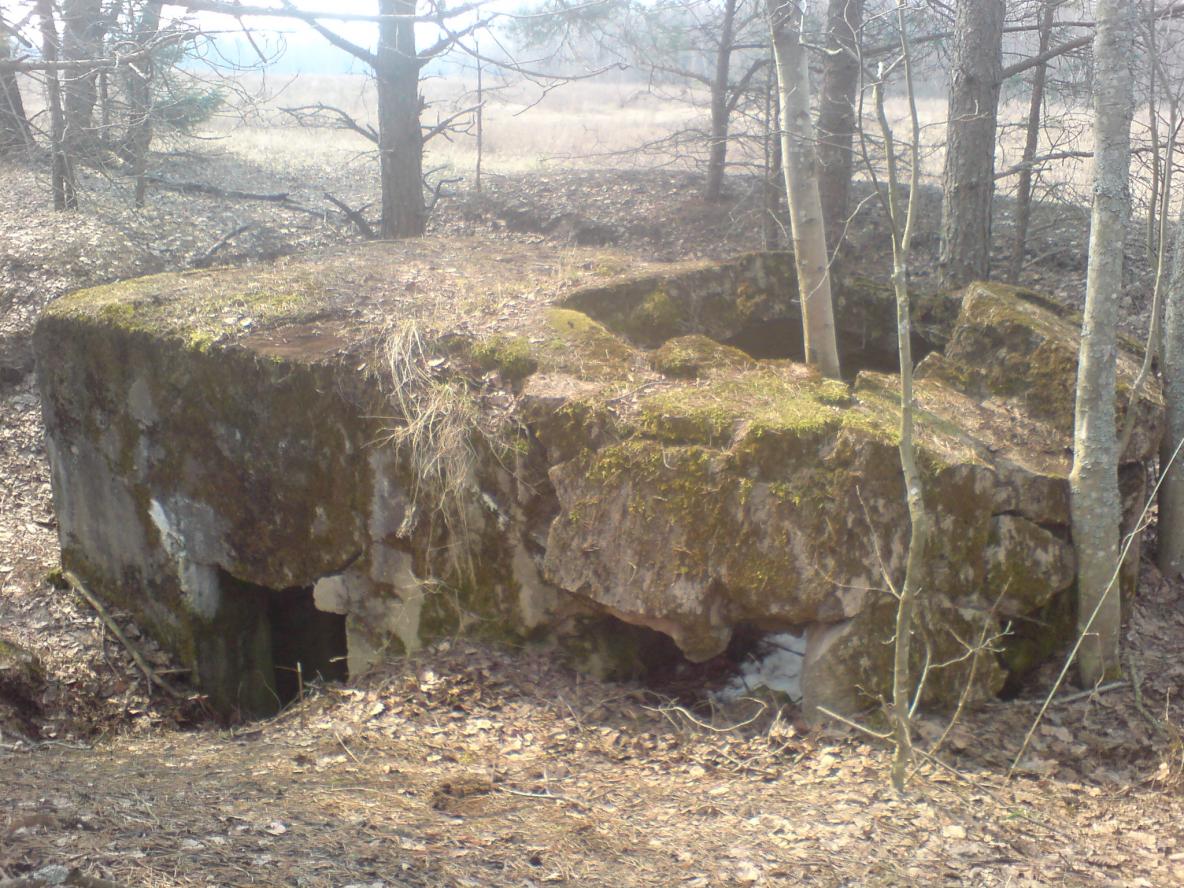

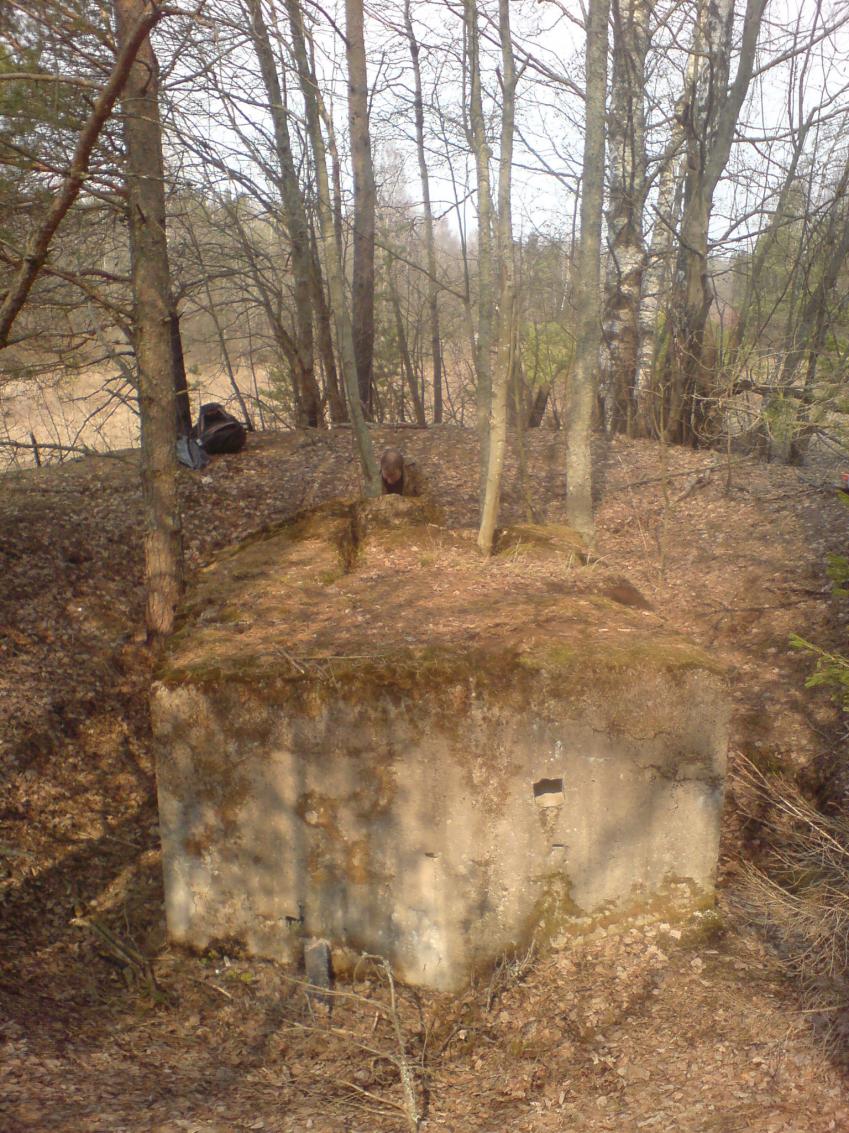

Вот выбрались наконец!Предоставляю Вашему вниманию

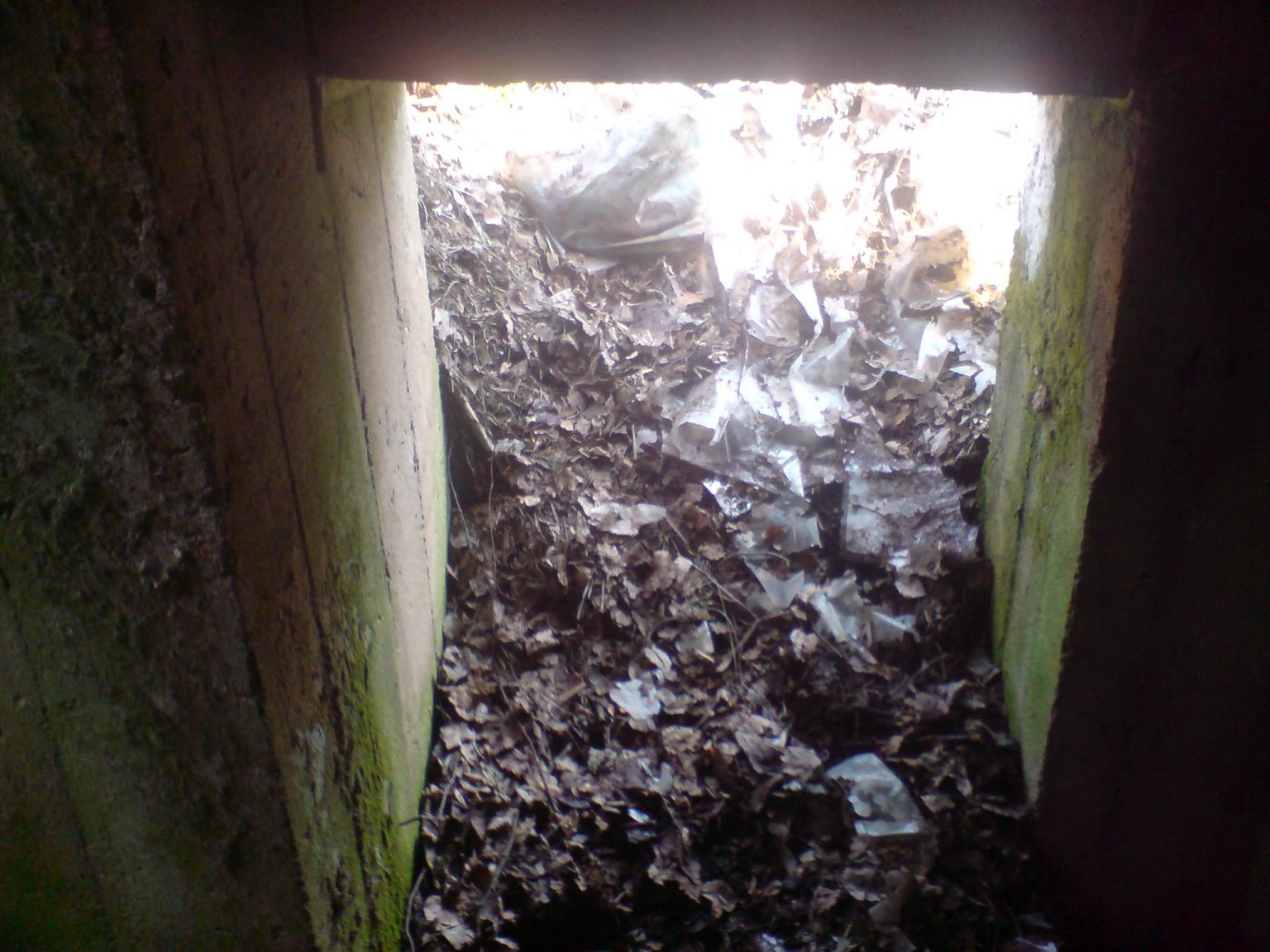

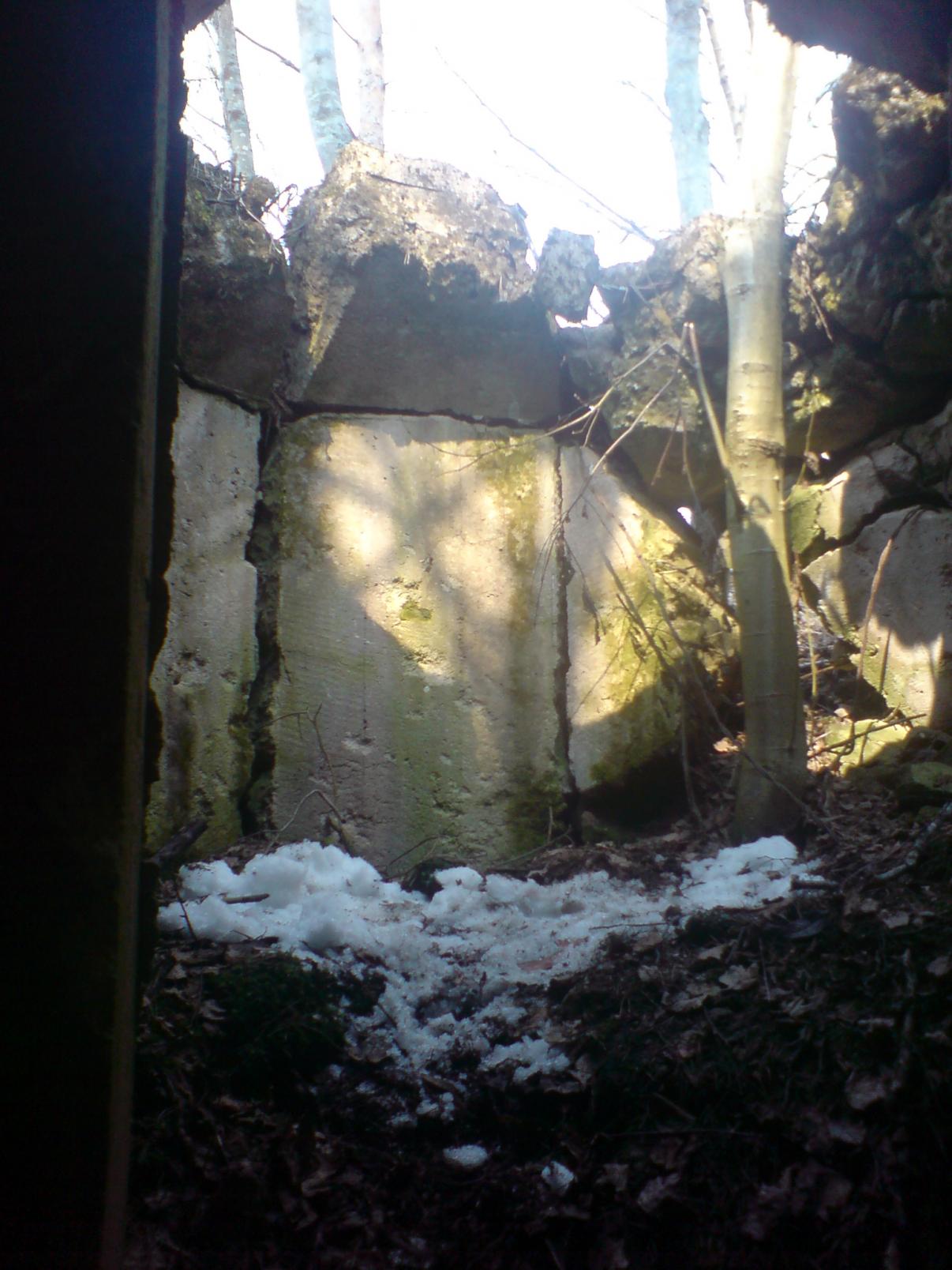

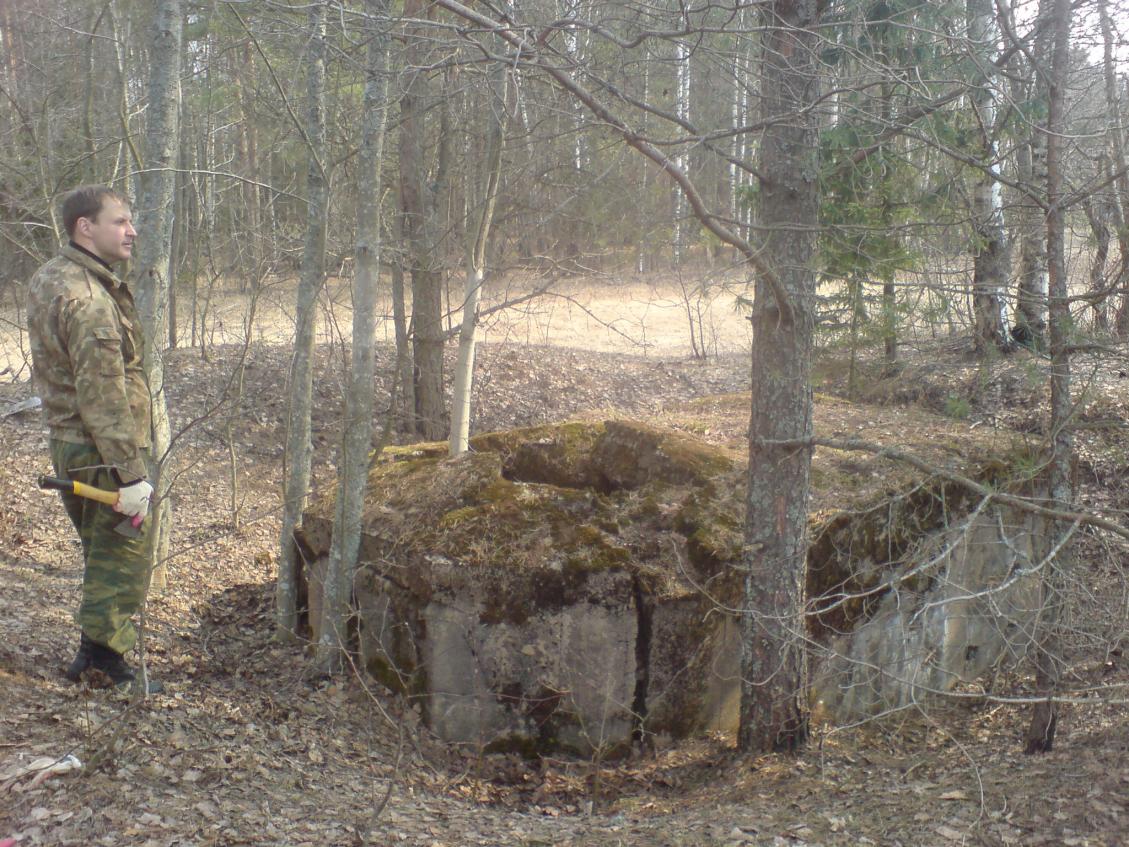

Ещё парочку...



Позиции типа «Рингштанд» для тяжелых пулеметов,
лёгких минометов и наблюдения.
Легкую бетонную позицию типа Ringstand можно было встретить на всех фронтах второй мировой – от Ла Манша до Буга и от Африки до Норвегии. Строились они практически везде. В России они примерно появились в конце 1943 года . На Украине встречаются на территории западной части (Волынь) и предгорьях Карпат. Много их также в Польше и Восточной Пруссии.
Всего около 1700 штук или примерно 1\3 от 5000 бетонных сооружений , взятых в общей массе от количества построенных обьектов на Атлантическом Валу составляли Рингстанды..
Это открытые позиции типа Ringstand с встроенным проемом для вооружения или наблюдения. Ringstand строились на всех видах укрепленных позиций и многие из них сохранились до наших дней. Под стандартной маркировкой «тип 58с» скрываются в основном два варианта: «обычный» с малым убежищем (110х155) и «увеличенный» с большим убежищем (200х200), который должен был по оборудованию представлять собой настоящее сооружение с убежищем. Оба типа сооружений выполнено с толщиной внешней стены в 40 или 60 см. В убежищах оба варианта предусматривали установку малой печи, служащей для обогрева. В «обычных» сооружениях однако, часто для экономии не находились печные трубы и потому печь не устанавливалась. Отверствие сооружения в перекрытии могло быть закрываемым изнутри при помощи деревянных люков или ставней. В убежище «увеличенного» типа были предусмотрены деревянные откидные нары для двух солдат. В некоторых обьектах до сих пор можно обнаружить следы их установки. Нары состояли из двух спальных мест и находящегося над ними свободного пространства, предназначенного для складывания амуниции и личного имущества. Между казематом и убежищем устанавливали деревянные двери в сторону убежища. Такие двери в «обычном варианте» отсутствовали.



Уважаемый alex_welt, не могли бы Вы подробней указать, где их можно осмотреть в Украине? Спасибо.



Точной инфы сколько их построено и где у меня естественно нет...
Могу указать только на те которые знаю. Расположены они довольно необычно вдоль реки Припять..Одна часть на северо-востоке Вролынской области в районе местечка Дольск. Там их как минимум три на развилке дорог. плюс еще укрепления с первой мировой остались..
вторая группа их находится в полосе предполья Ковельского УР вдоль самой границы с Польшей. В селе Адамчуки их два. В селе Затишье три.
И в районе Пулемецкого озера тоже один на болотах..
Думаю что их еще строили весной 44 го, но где ?? Смотрите где фронт стоял..



Уважаемый alex_welt, коллега из Польши упомянул в связи с сооружениями данного типа г. Изюм. Попросил его подробнее сообщить, но пока глухо. Вам ничего не известно по этому поводу? Спасибо.

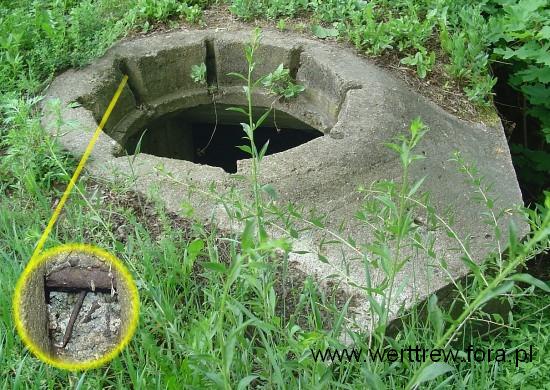

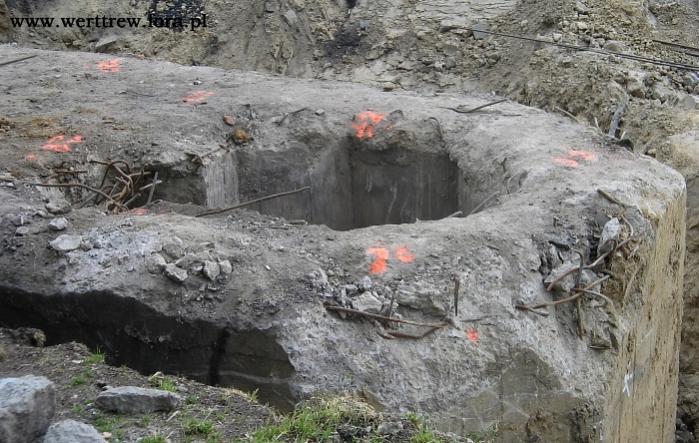

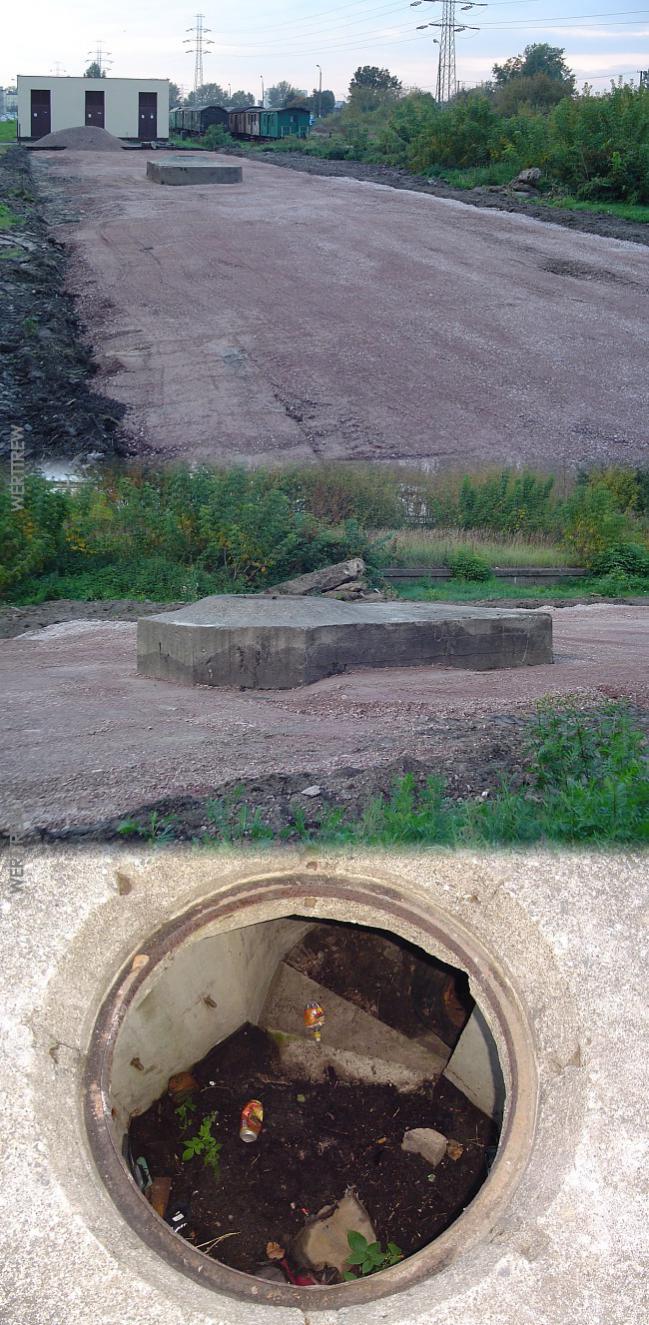

Some photos of Ringstand 58c from Warszawa. There are more than 30.

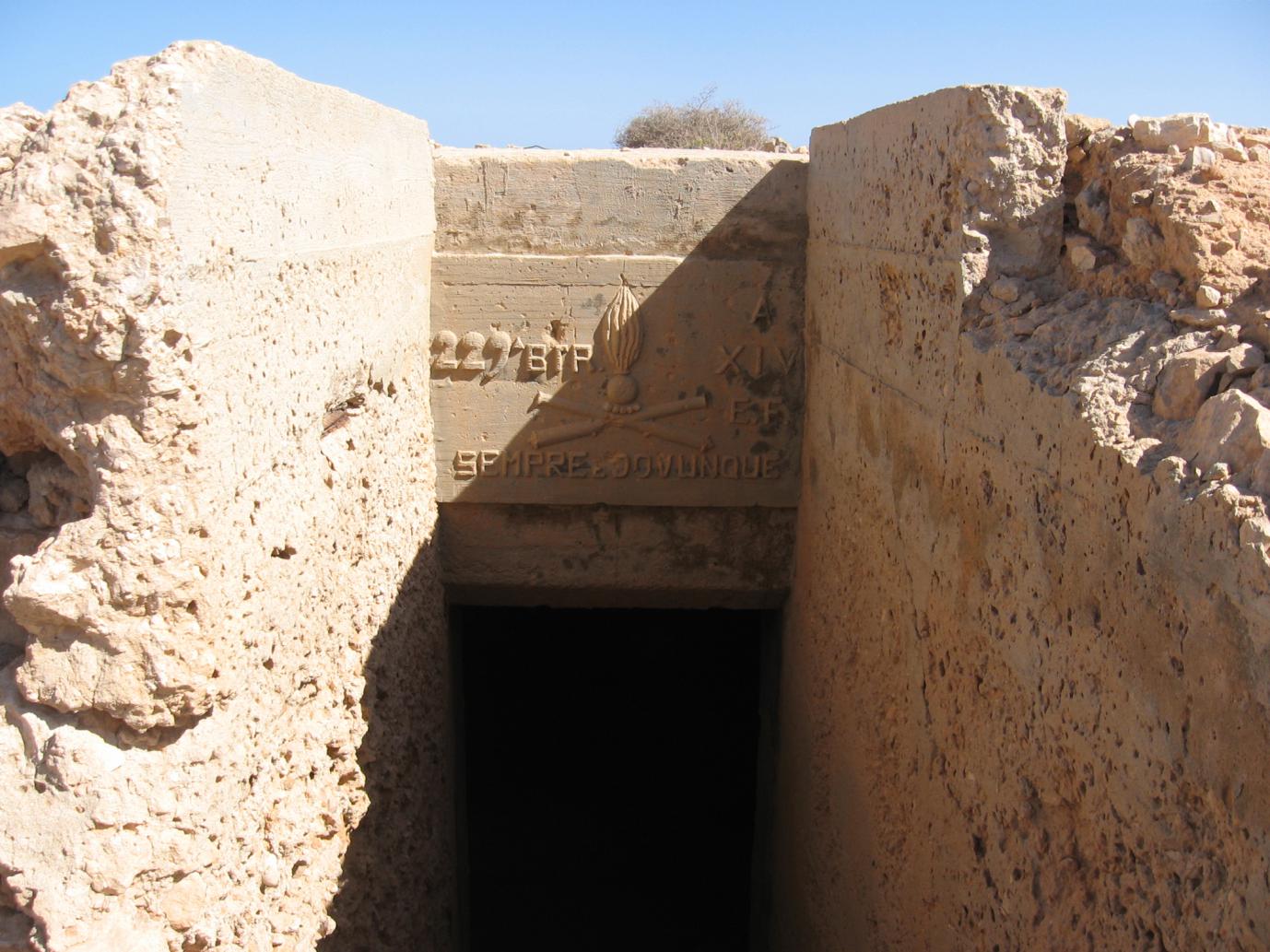

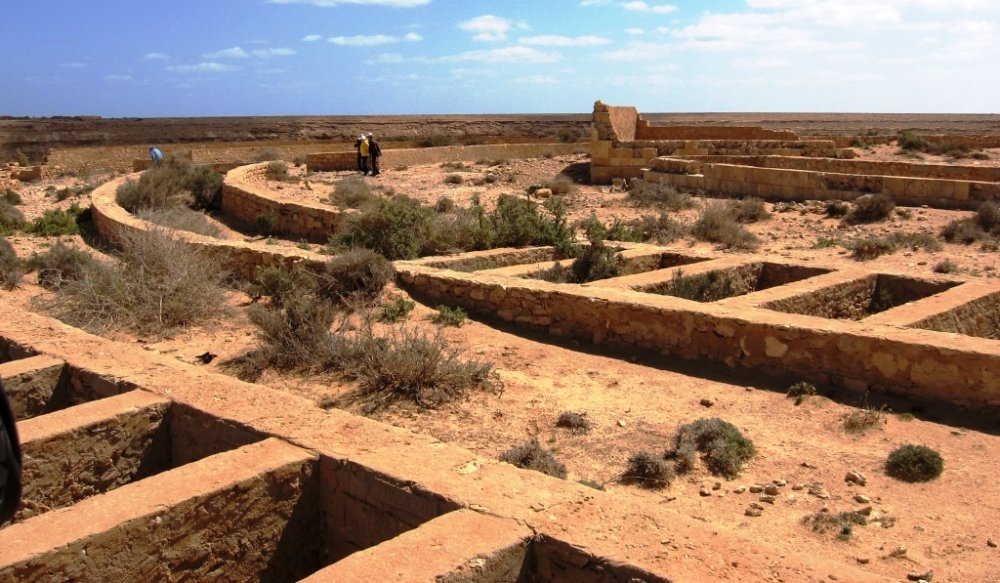

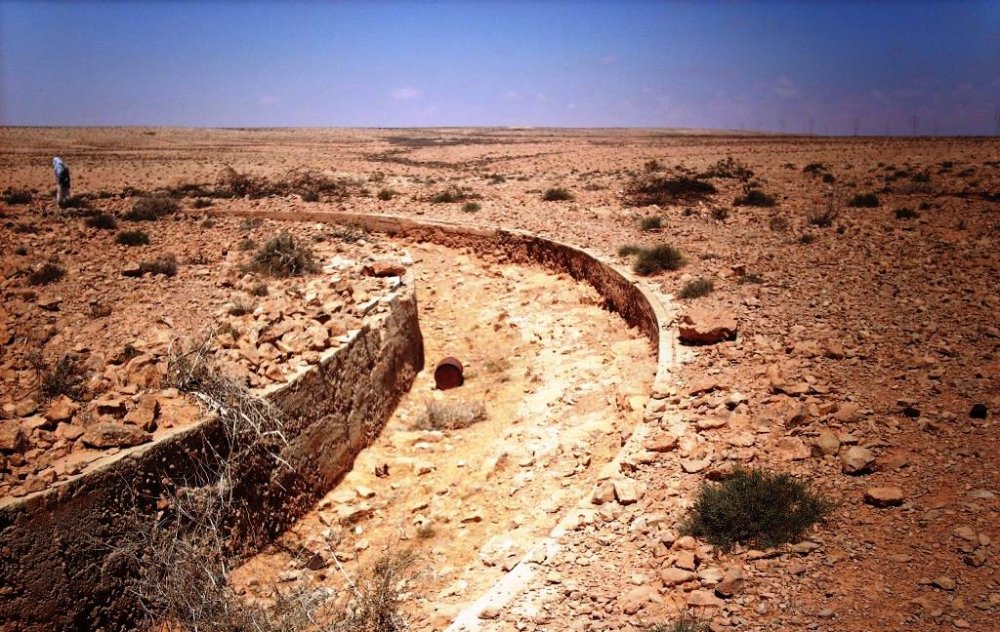

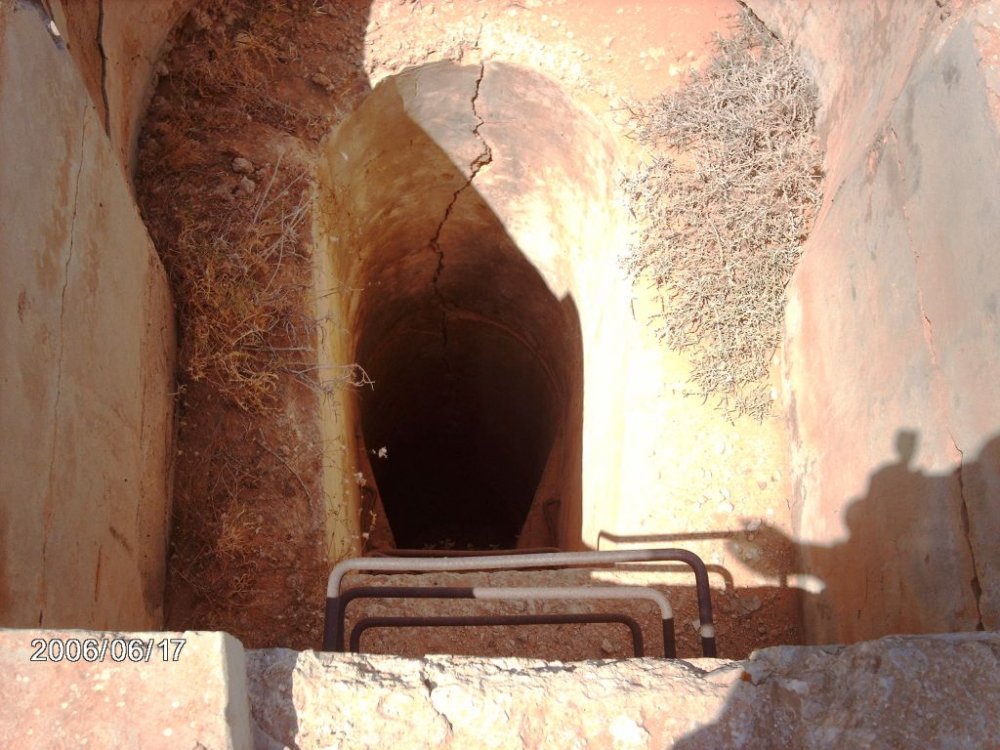

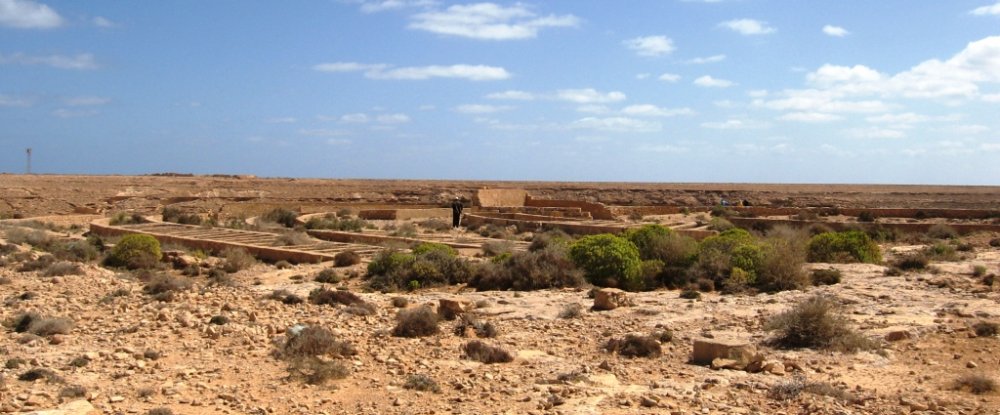

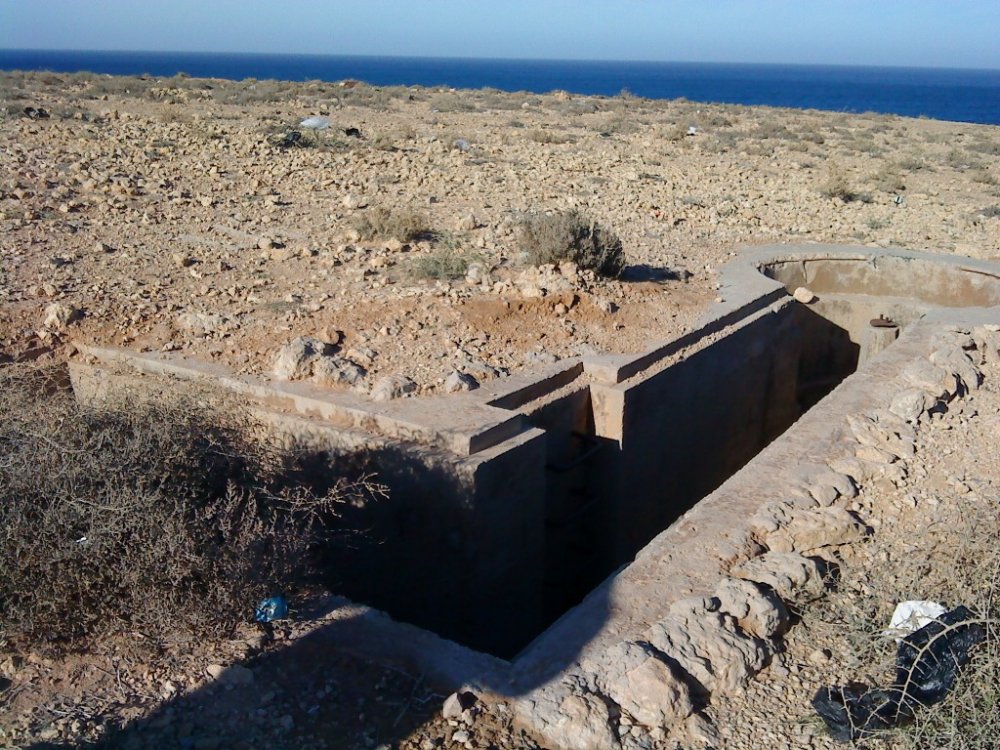

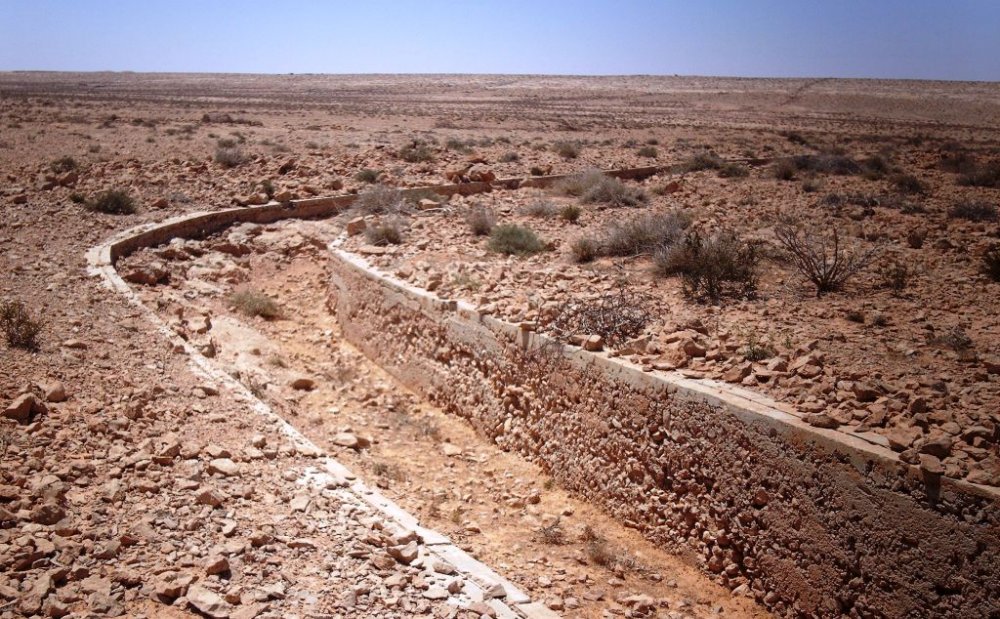

Это снято в окрестностях Тобрука. Пригодится?



А есть ли возможность выложить побольше фотографий?
Желательно привязать к координатам.
Заранее благодарю.
