Помогите подключить светодиод.

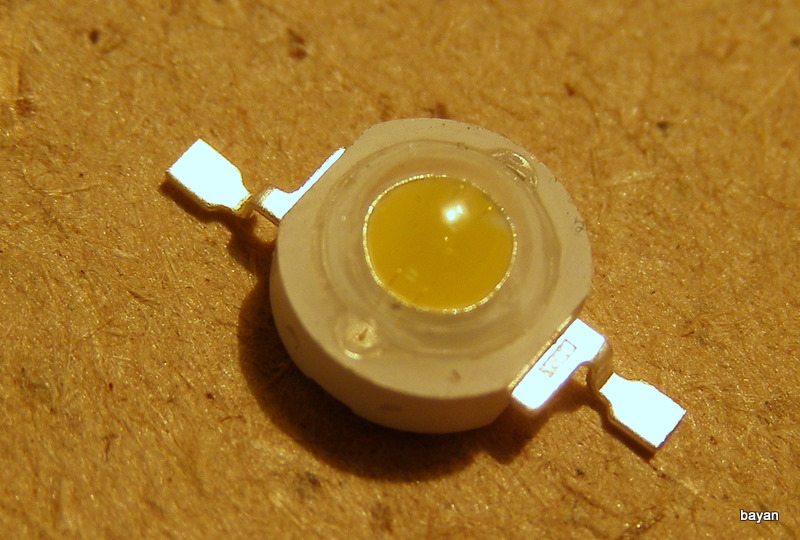

Есть LED Светодиод 1W,
Напряжение питания постоянного тока: 3,2 В ~ 3,6 В
Ток потребления: до 300мА
Световой поток: 80-100lm
Выходная мощность: 1 Вт
Срок службы: 50000 часов
Цветовая температура: теплый белый 3000-3500K

хочу втулить его в фонарик, как питание приспособить 3 аккумулятора по 1,2 вольта.
Как их подключать - параллельно или последовательно?
Как светодиод подключить - где у него минус, где плюс?
Помогите чайнику, кто разбирается.



последовательно где плюс\где минус - методом тыка можно, но лучше тестером проверить. тут резистор можно подобрать http://cxem.net/led_calc.php



1. Резистор 1 ом
2. Аккумуляторы соединить последовательно.
3. Обязателен теплоотвод (радиатор) иначе светодиод быстро помрёт.
ЗЫ. если светик достался на халяву (тоесть даром ) , то есть смысл с ним заморачиватся . А вообще это очень устаревший диод и КПД у его никакой. Пора переходить на более современные диоды. (если чо то могу помочь , как с диодами так и с фонарями в боре)

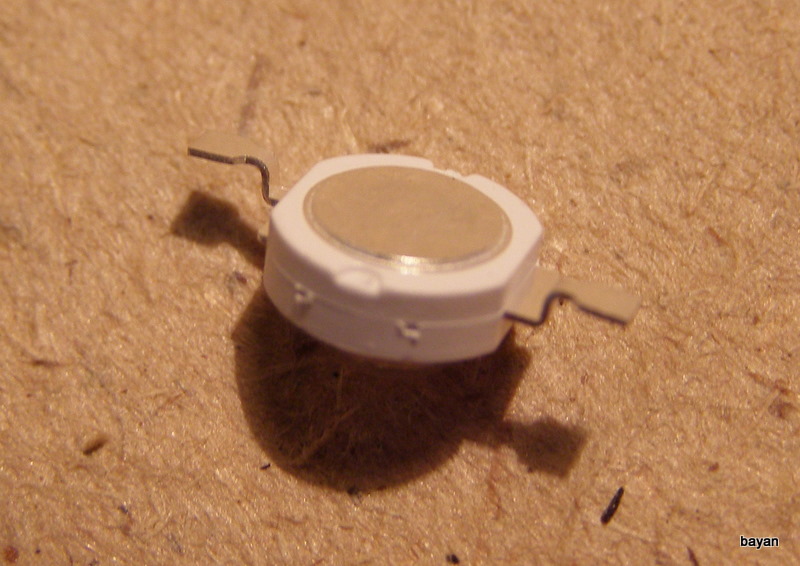

Радиатор к "жопке"?
Я вообще не в теме - отдал 7 грн. Попробую этот подключить, если результат не удовлетворит, обращусь за более современными.



Для 300 милиампер может все таки взять 10ом 1Вт



Конечно извините, но смотрю на Ваш адрес - Одесса и понимаю, что я чего то не понимаю...
Неужели на "Седьмом километре" кончились фонарики? Я в Черновцах (а это уже + надбавка к Одесской цене) купил водонепроницаемый (правда ещё не проверял) китайский, красивого светло-синего цвета, металлический!!! фонарик с семнадцатью!!! светодиодами на трёх мини-пальчиках, размером он по длине - 12 см. Светит, как прожектор у паровоза, батарейки ещё не менял. Правда вчера я его подарил шестилетнему племяннику жены, но куплю себе ещё один такой же. Да, чуть не забыл - ценой в пределах 40 гривен (+-, точно не помню). Конечно 40 гривен это не 7 гривен, но и фонарик это не старый светодиод с радиатором на жопке. Ради Бога не обижайтесь, но, по-моему, Вам следует поискать более цивилизованный вариант.



Фонарик мне на реконструкцию нужен, тут с 7 километра не пойдёт . А те, что у меня есть - под квадратную батарею и лампочку накаливания. Батарейка стоит порядка 18 гривен. И вот тут есть шанс попасть - прошлая прослужила порядка 1,5 часа , вот такое дерьмо.
Поэтому хочу к цоколю лампы присобачить диод, а аккумуляторы - в корпус батареи.



Не было таких ярких лампочек в то время Честнее взять 3 акумма АА вместо квадратной батарейки. А совсем честно - встроить их в корпус старой доброй и квадратной батареи.



Так какой же резистор таки нужен? Вводил данные в калькулятор - вообще порядка 0,3 Ома выдаёт.



попробуйте вначале ом так 100-150. чтобы выявить полярность и не сжечь его сразу. затем 1 ом или вообще без - включите и померяйте ток. если СД греется сверх меры, как вам кажется, ставьте резистор.



Полярность уже определил - там на одной ножке чёрточка, проверил тестером, таки да, "минус".
Как я понимаю, можно вообще без резистора - посмотрел в другом фонарике, там нет. Здесь же питание 3,6 вольта получится, вроде понижать незачем.



На случай использования батареек.



Ну если его (диода) ток потребления до 300ма, то ему надо при 3.6в резистор 12 ом. Без резистора боюсь может греться.



Я вроде как пояснял что нужно 1ом.
Поясню подробнее
Так как падение на диоде составляет 3.6в а питание (от 3 батареек ) максимум 4.5 в ,. То у Вас в "запасе " остаётся только 1.1 в . Вот их то и надо "погасить". По закону Ома берём наши 300мА (это 0.3А для удобства) и 1.1в делим 1.1в на 0.3 получаем 3.6Ома! (
Но так как ваши батарейки оч. быстро потеряют свое ЭДС (это и есть те самые 1.5 в без нагрузки) То у Вас останется , максимум 1.3в на элемент под нагрузкой. Тоесть вообще останется погасить всего 0.3в! (это 1Ом резистор выходит)
Вот потому то я и рекомендую 1Ом как универсальное решение (шоб был свет и от 3 акккумов и от батарей) Диоду ничего нестанется.

ЗЫ. оптимальное решение это 2 резистора (организовать переключение при просадке напряжения она 1ом и на 2ома)

ЗЫ2. ещё как вариант ,вместо резисторов, последовательно с вашим светодиодом , включить 2 обычных кремниевых диода (на них падение напряжения на одном 0.2-0.5 в)



это все правильно что вы пишите. в теории. скажем в курсаче, студента. но в данном случае роль играет ДОПУСТИМАЯ ТЕМПЕРАТУРА. прежде всего. о которой кстати автор не упоминает вообще... так вот если вам хочется ВЫЖАТЬ СВЕТ ПО МАКСИМУМУ то ее следует снижать, при максимально возможном токе, - как правильно было выше замечено сажая на радиатор. либо вам хочется получить - ВЫСОКАЯ НАДЕЖНОСТЬ, МАКСИМУМ ВРЕМЯ ЖИЗНИ, НО СВЕТ "КАК ПОЛУЧИТСЯ". тогда вы ставите токоогр резистор и радиатор конечно не используете. вот два таких критерия от которых вам и плясать... температура же допустимая максимальная скажем +50. а вам ее измерить нечем... ну тогда пальцем... жгет - не жгет...
как видите - расчетов здесь нет вообще... обошлись и без них...

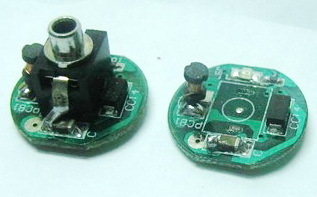

Для подключения нужен контролер . Тогда КПД будет 95% . Попробуйте китайскую зарядку на 1н пальчик . Самый простой вариант .



Уважаемый Кт315, то что я выложил это нетолько "теория в курсаче студента" а и практика (Вы сами то хоть один фонарь на мощных диодах собрали?)
По делу .
bayan Ставьте токоогранечительный резистор и пользуйтесь на здоровье
ЗЫ. если нужна будет помощь по "драйверу" , то милости просим . Поможем , проконсультируем и дадим сылочку где можно не за дорога приобрести: драйверы, аккумы и СД (мощные светодиоды)
ЗЫ2 . если когото из камрадов заинтересовали .замена ламп накаливания на СД . То могу по стоимости деталей переделать парочку фонарей на реконструкцию под светодиоды ( в качестве рекламы возможностей современной электроники)



Как это всё запутанно, коллеги !

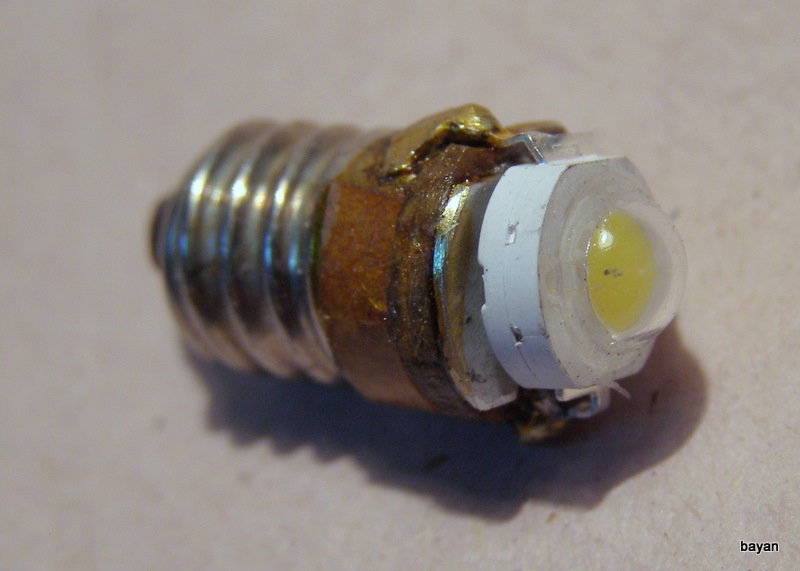

Пока только лампочку под диод приспособил, завтра буду с аккумами мудрить.

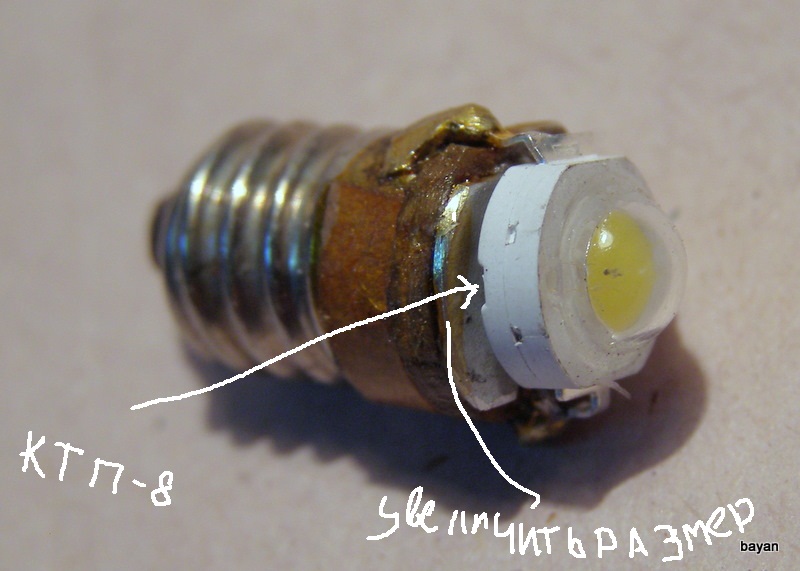

....я тут позволил себе маленькую вольность

ЗЫ. КТП-8 это специальная теплопроводящая паста (продаётся в шприцах)
Предназначена для улучшения теплопередачи между радиатором и деталью.

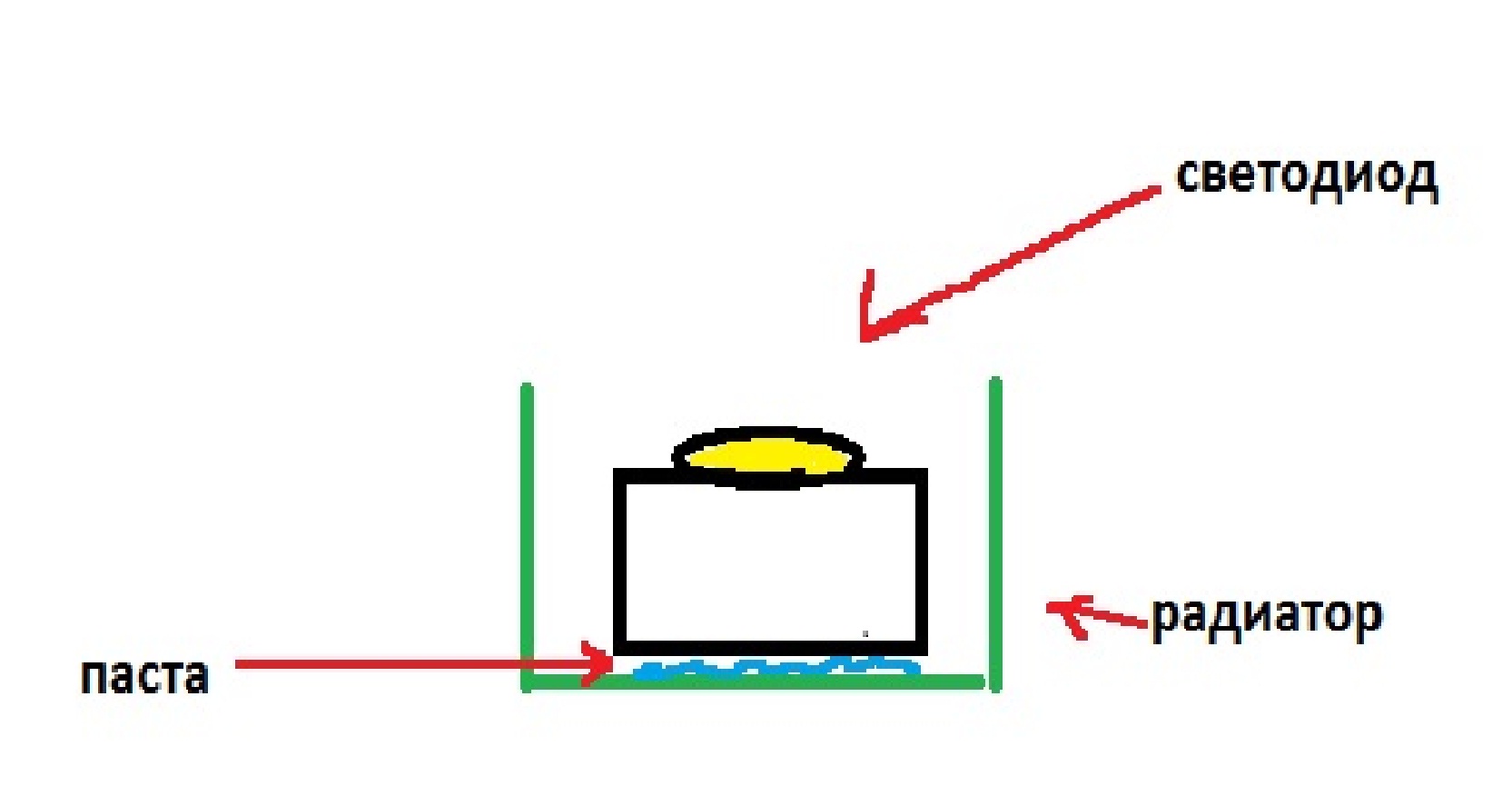

Рекомендую применить её и немного (хотяб чуть) увеличеть размер пластины -радиатора (можно сделать ушки по бокам от светодиода ) Вот так:



http://forum.fonarevka.ru для строителей фонариков ))))



какие резисторы...какие контроллеры? чтовы человека грузите...
это многокатодный диод с внутренним драйвером- стабилизатором он спокойно и 5вольт выдержит, только теплоотвод стабилизатора на радиатор сади через пасту-это правильно..



Прошу прощения. Я был не прав. Забыл двоешник про падение напряжения на светодиоде.



просто так такие светодиоды подключать ни в коем случае------нужен правльный драйвер---напишите в поисковике --как подключить свето диод--и потом найдете схему---по ютубу тоже можно посмотреть



www.vdmais.kiev.ua/.../RCD-24 APPLICATIONS GUIDE.pd...
Формат файлов: PDF/Adobe Acrobat --вот тут возможно попробуйте



Такой вопрос - паста КТП-8 уже вторые сутки сохнет и никак не высохнет. Пробовал и на софите сушить - всё равно сырая. Это нормально?
