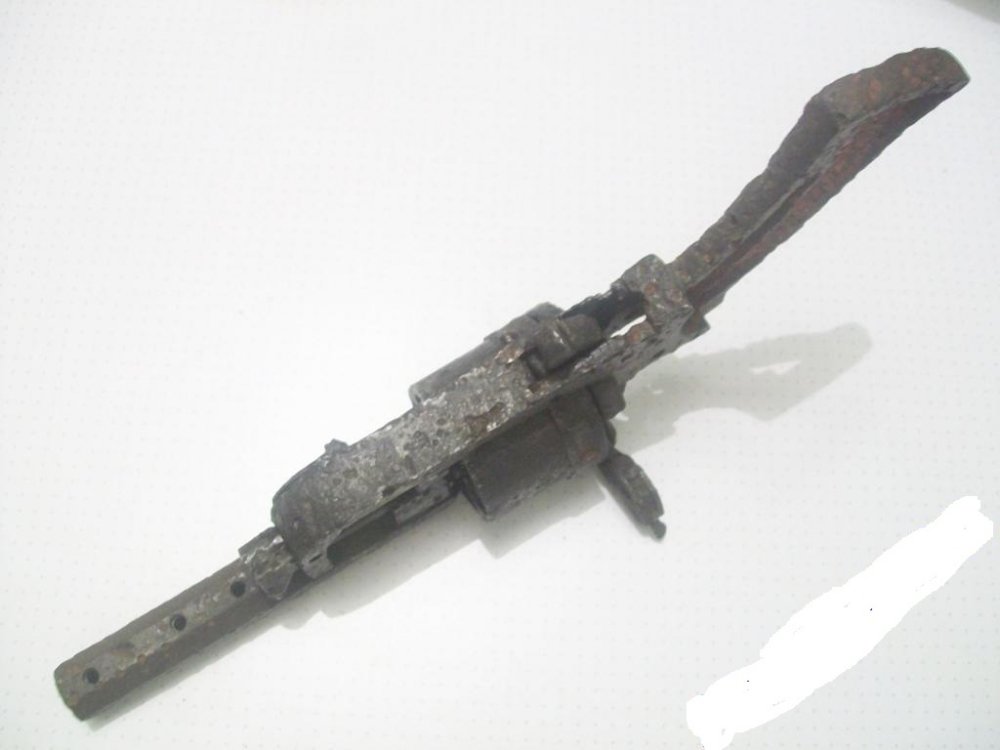

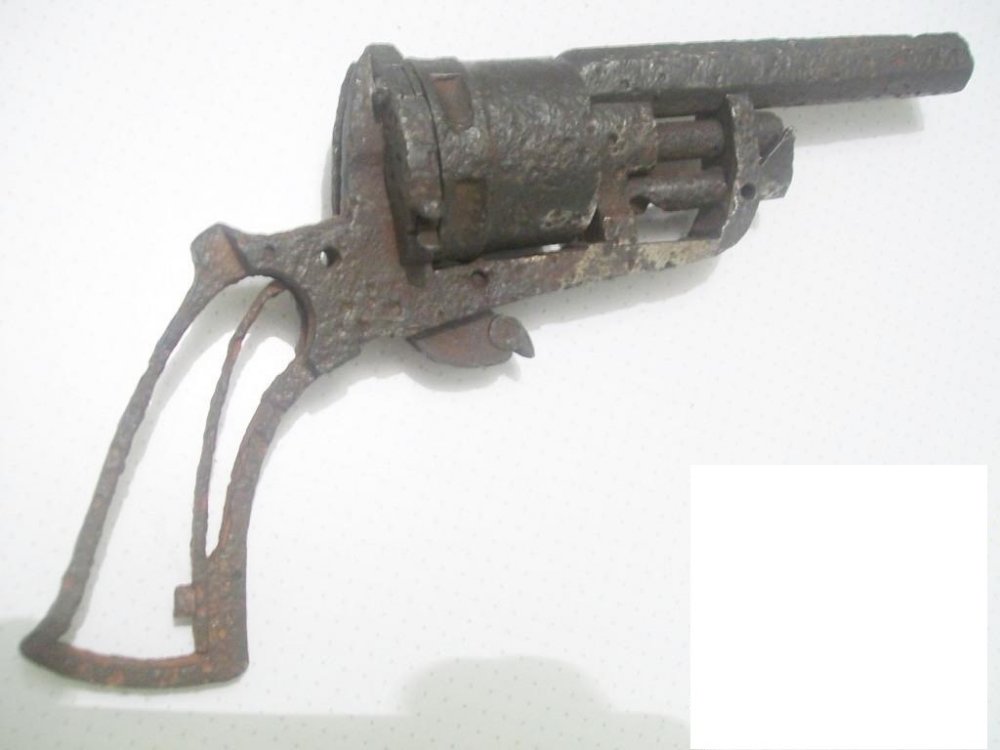

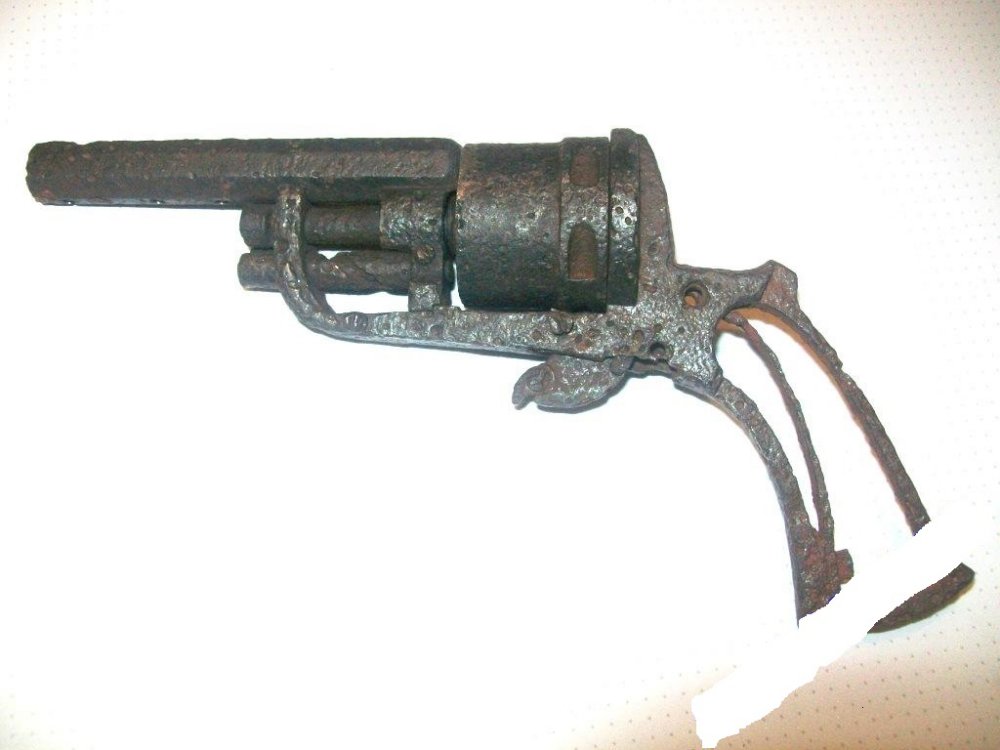

Помогите определить револьвер!Очень надо

лефоше .-забивайте в поисковик узнаете точно какая модель и год



Как по мне Лефош.



Да в том то и дело, что лефоше уже и в нете и в энциклопедии пересмотрел, а токого никак не найду



Если это Лефоше, то где на барабане вырезы под шпильку патрона?



Есть такое понятие, как "Револьверы смешанных конструкций", я так думаю оно вполне применимо к данному образцу!
Если я не прав, поправьте!
вано1985 ищите клейма, надписи (ствол,рама) может тогда удастся идентифицировать.



ТС, дайте больше фото.
Вот похожий: http://auction.violity.com/2046835-2-mmg-revolvera-lyafoshe



Похож только тем что револьвер. Система запирания абсолютно иная поищите тут http://www.littlegun.be/arme belge/a a artisans identifies gb.htm Работает при повороте ствола и продвижении его вперед. на ганзе активно обсуждался

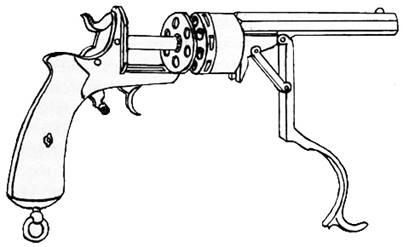

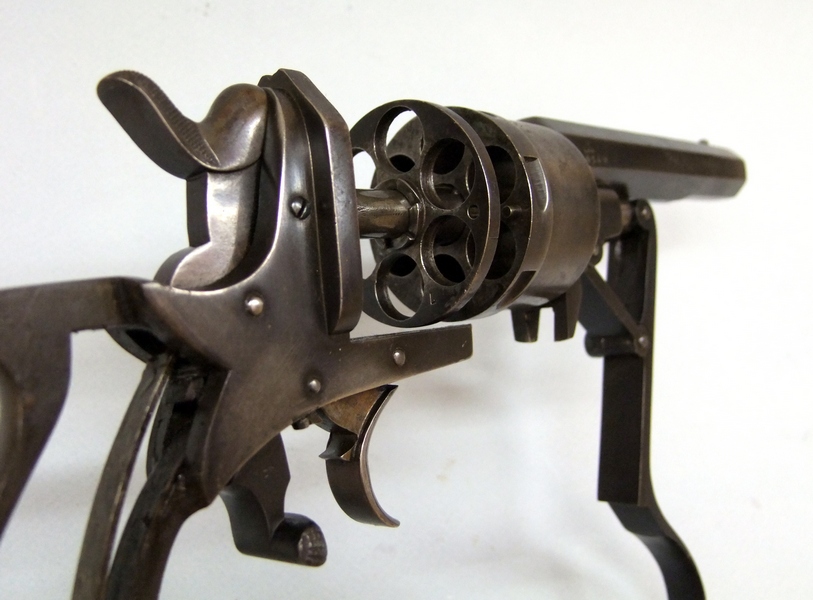

На Galand M1868 внешне очень похож. Хотя у вашего механизм экстрактирования гильз иначе устроен.



Может что то из "бульдогов"



На бульдог он ни в каком месте непохож

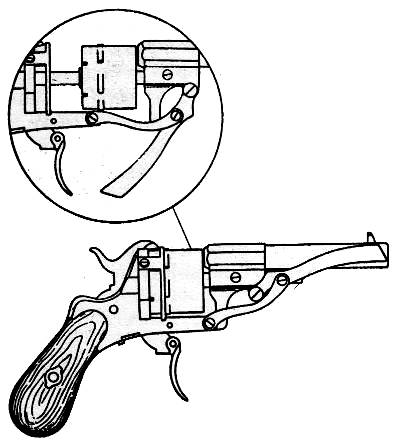

Револьвер по типу небольших револьверчиков под шпилечный патрон, которые принято так и называть: Лефоше.
Львиную долю выпустила Бельгия. Делать мог кто угодно. Только в Льеже, столице бельгийских оружейников, было зарегистрировано пара тысяч оружейников.
Но это не шпилечник, а конструкция под унитарный центробойный патрон. Такое часто практиковалось у мелких мастеров в период упадка шпилечных патронов и прочного распространения центробойных.
Не берусь утверждать точно, думаю, года где-то 1870-1880-е.

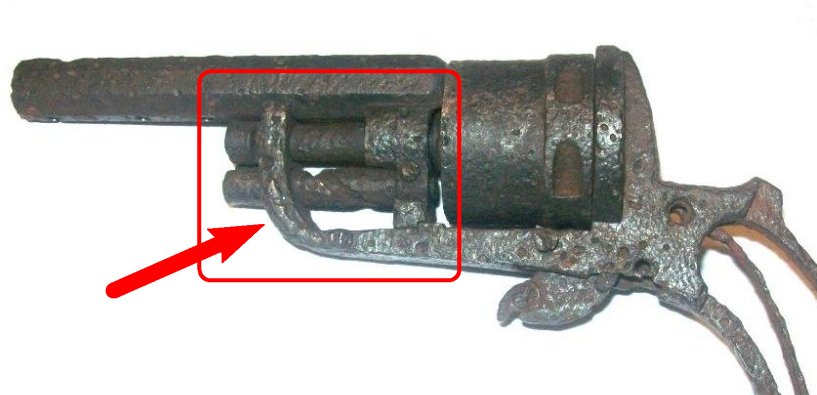

Но конструкция всё равно прикольная из-за прилива под стволом.
Вы его крутили? Не соображу, как работает эта часть? Что она делает?



При повороте "той части" ,ствол скорее всего продвигался вперёд освобождая барабан.



Сам ломал голову, перерыл кучу справочников-похожие попадались, а точно определить не получилось.

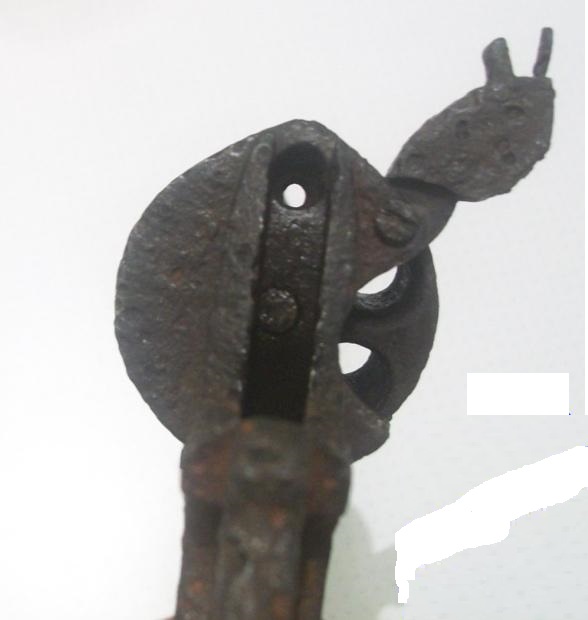

Обратите внимание, на нижней "оси" правильная червячная проточка, но к чему она не пойму.



В посте №14 я же почти ответил!
На раме скорее всего есть зуб и при повороте вала с червячной проточкой происходит продвижение ствола в перёд.



Мучительно не могу вспомнить, где ж я похожее встречал. Вроде даже тут, на Райберте.
Ну, там тоже гильзы извлекались все сразу, а заряжался по одному патрону через дверцу...



Зачем двигать ствол вперёд?

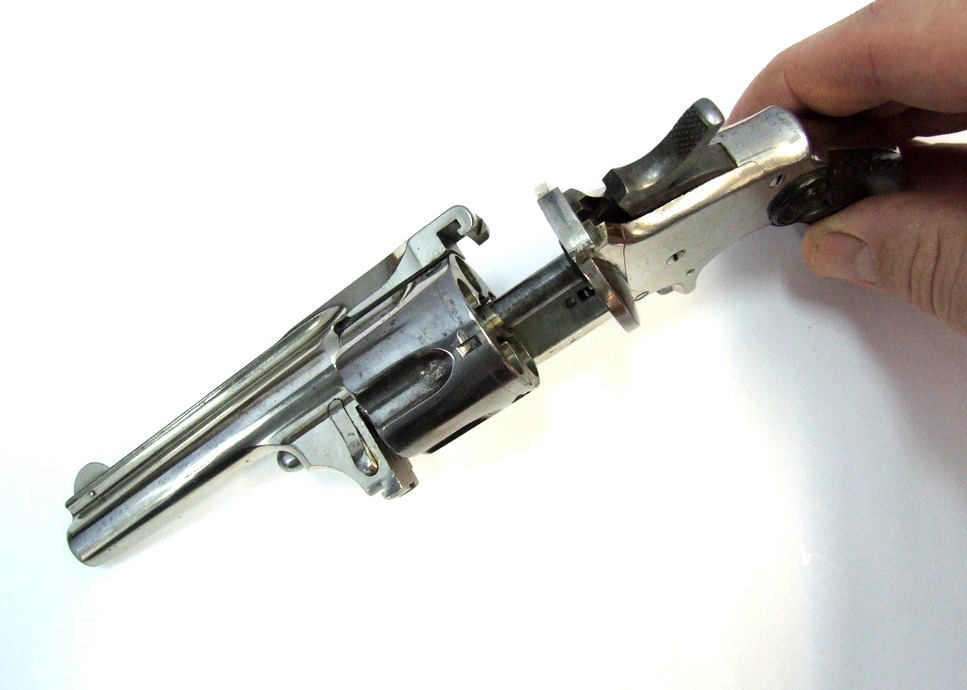

Для экстрагирования гильз.

Только в данной модели после отведения ствола в перёд, экстракция скорее всего производилась передвижением барабана рукой по оси в сторону ствола.
А чтобы прекратить наш спор,хозяин револьвера должен почистить и розработать механизм и тогда всё будет ясно.



Лежит размокает, как только все очищу сразу выложу фото!!с меня

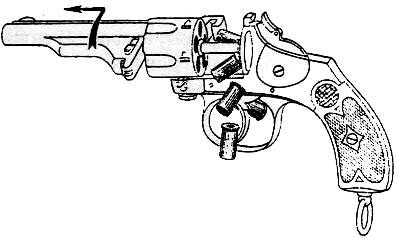

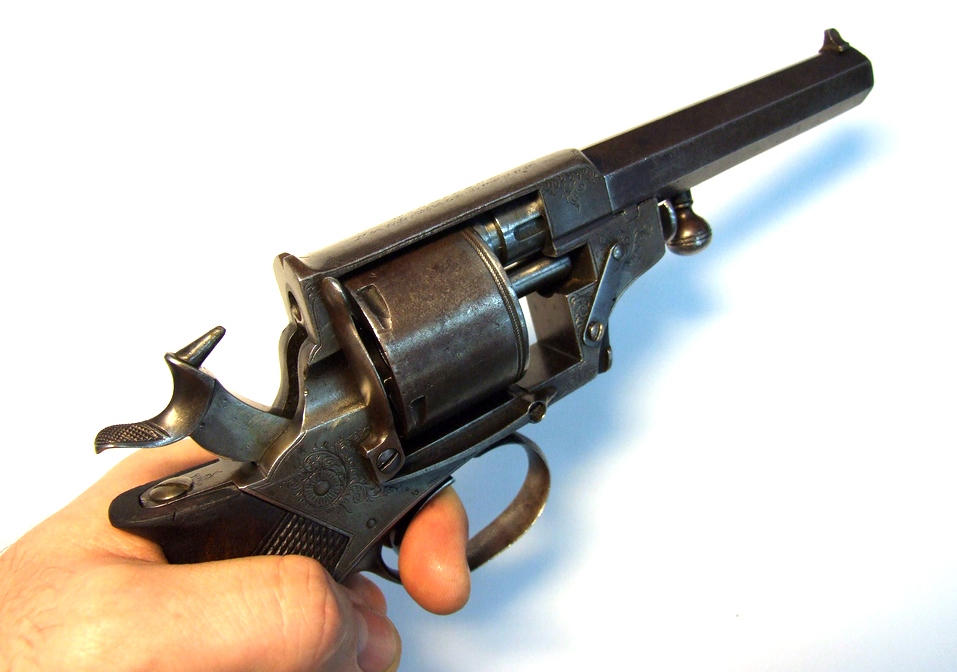

Думаю, экстракция происходила как у английского "томаса". Гильзы удерживались на месте неподвижной звёздочкой, а барабан уезжал вперед.



Согласен и с таким вариантом!



На Виолити была тема про него почтовая модель.



Наглядно.

Эти револьверы были у меня: разбирал, чинил...
И знаете, ответ не так очевиден.
Самая пикантная деталь - стержень с нарезкой, имеющий нечто типа флажка на конце: "при повороте вала с червячной проточкой происходит продвижение ствола в перёд" - а не проще сдвинуть вперёд рукой? Как на том же Томасе?

Изобретатель вложил в железо какую-то задумку. Отсутствие шомпола намекает на то, что вся эта металлическая фигня задумывалась ради извлечения гильз. Но как?
Надо ждать пока отмокнет.
Хотя, судя по первым фоткам, должен уже поддаться. По крайней мере ствол. Сдвинуть бы его, а там увидеть казённую часть барабана и многое станет ясным.



Да ничего сложного в определении-едете в музей оружия, который находится в городе Льеже и можете там наблюдать свой револьвер так сказать в "складском" состоянии. Подпись под ним гласит "бельгийский револьвер". Если денег на поездку не хватает-купите книгу
Musée d'armes de Liège
Там он тоже присутствует
