помогите чертежом патронной сумки Мосина.

камрады помогите чертежем или размерами или ссылками патронной сумки к винтовке мосина.как ЕЕ сделать????спасибо за помощь.



Re: помогите чертежом

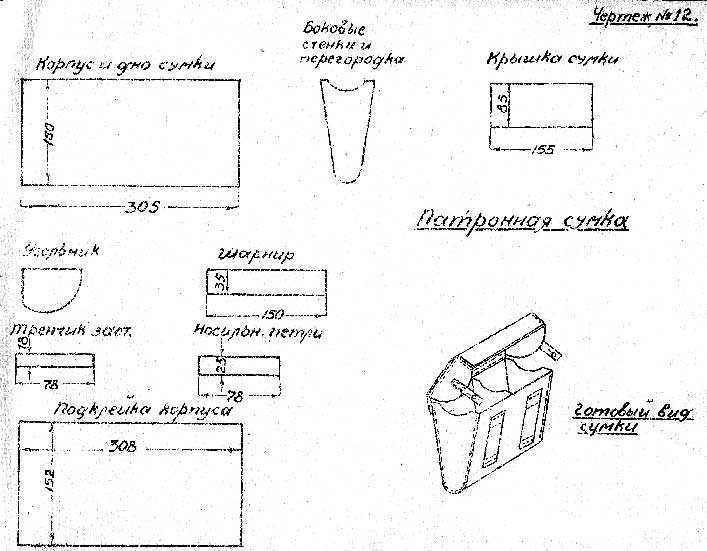

Есть это.



Re: помогите чертежом

спасибо за чертеж.но мне нужно чртеж брезентовой сумки подпароны россыпью.



Re: помогите чертежом

Где можно взять подобные чертежи другого снаряжения(в частности интересует подсумок СВТ)?
Заранее благодарен.



Re: помогите чертежом

неправильно выразился-подсумок дополнительного боекомплекта.



Re: помогите чертежом

Вообще-то в этой сумке хранились обоймы или пачки, а не патроны россыпью.

Размер сумки 18х10 см, высота клапана 7 см, ширина поясных петель 2 см, длину можно определить на глаз по масштабу фоток. Застегивается на металлическую либо галалитовую пуговицу диаметром 17 мм, застежка - петля из пеньковой веревки либо из основного материала.
Сумка изготовляется элементарно минут за 20-30, только нужен правильный материал и нитки.



Re: помогите чертежом

вопрос к Андрею Генералову: сии допники "на войну" или нет???



Re: помогите чертежом

Отвечу за Андрея,да они на войну



Re: помогите чертежом

Не знаю почему,но мне больше нравится называть их эрзацами,допники в моем понимании-это тканевой подсумок на длинных шлейках,который по 41-му носился под правой патронной сумкой,как у бойца на фото
http://rkka.kiev.ua/about_rkka_uniforma_1941
Но это сугубо ИМХО,и скорее всего неправильно.



Re: помогите чертежом

Это не допник. Это основной эрзац-подсумок, который был введен в сентябре-октябре 1941го года вместо кожаных.



Re: помогите чертежом

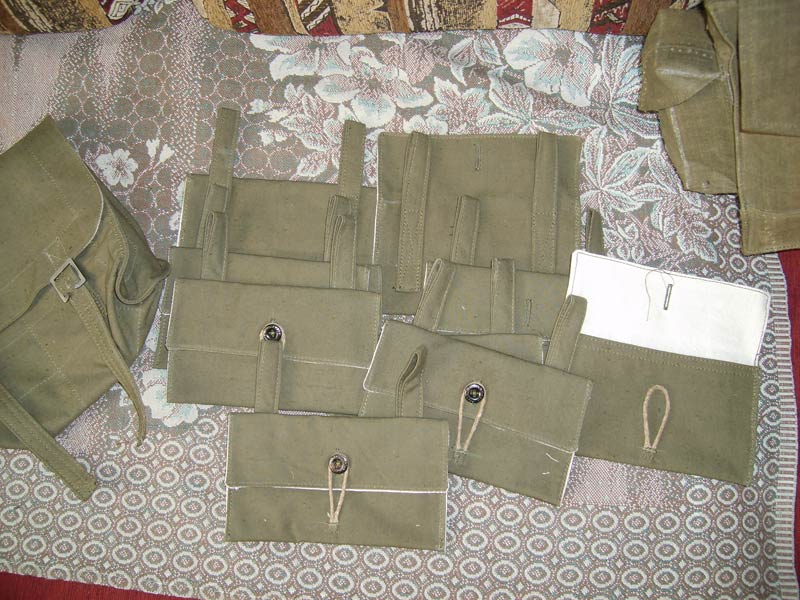

Мое производство



Re: помогите чертежом

С января 1941 г. - под левой патронной сумкой.



Re: помогите чертежом

Честно говоря, до просмотра этих фото,так и думал и носил ессно тоже,но увидел фото и подумал ,что я всю дорогу ошибался.
З.Ы Как по мне ,под правой удобнее(когда лежа заряжаешь,что-бы добраться до левого подсумка нужно перекатываться на правый бок и перехватывать винт в правую руку ),я по 43 на левую одеваю эрзац(лежать намного удобнее,не давит под ребра),а на правую кожаный.



Re: помогите чертежом

Сам не понимаю, с чем связан этот переход (по мне так на правой стороне гораздо удобнее), но факт есть факт - с приказом №58 допник слева.



Re: помогите чертежом

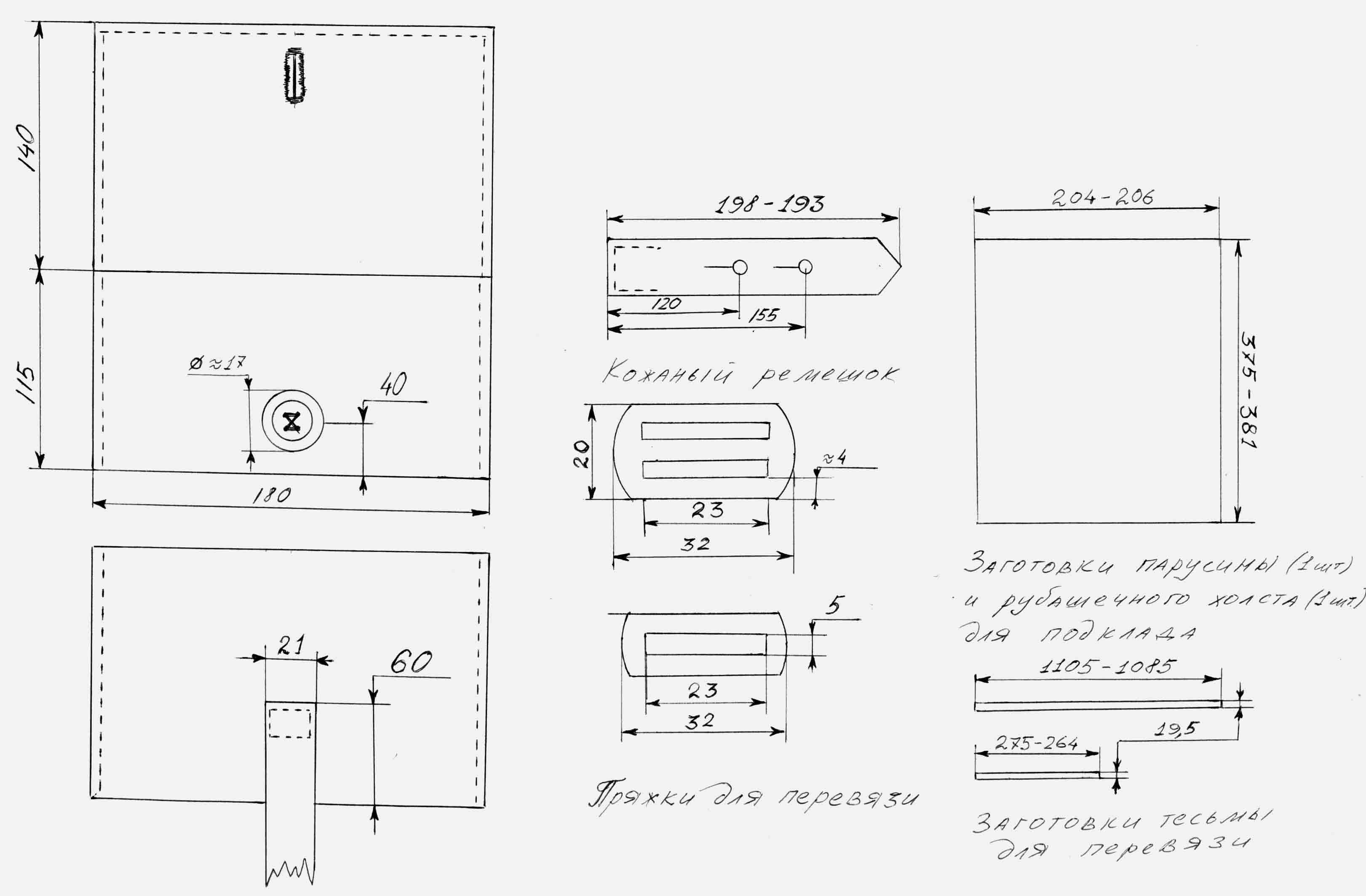

Извиняюсь если ошибся в сабже - вот расклад на подсумок
http://www.bergenschild.narod.ru/Reconstruction/depot/before_1912/dop_podsumok.htm



Re: помогите чертежом

И в войну использовался



Re: помогите чертежом

1.тоесть если сделать такую реплику то на ВОВ пойдет???
2.мужики подскажите "вершок" это сколько в сантиметрах???



Re: помогите чертежом

4,4 см



Re: помогите чертежом

Коллега, там же где ты брал чертёж, есть маленькая программка (в самом низу страницы) http://www.bergenschild.narod.ru/Reconstruction/depot/Index_main.htm



Re: помогите чертежом

Извините за вопрос не в тему - а вам это для чего вообще надо?



Re: помогите чертежом

дополнительный подсумок нужен для полной комплектации обвеса на ркка,подсумок купить проблематично-не шьет никто у нас поэтому хочу сам сделать.
по вершкам-для общего развития.

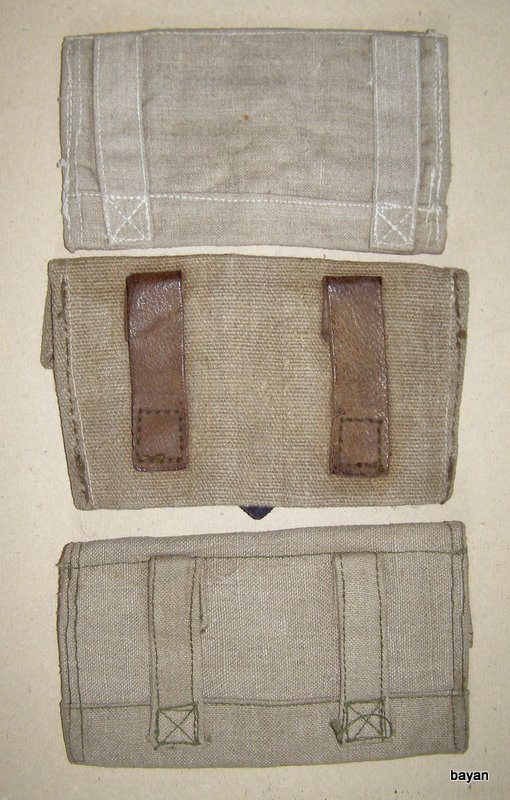

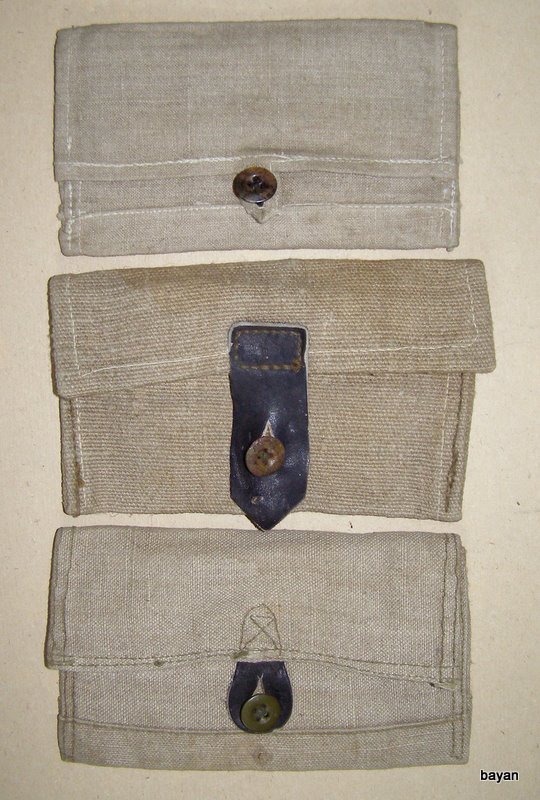

Вот сегодня попались. Все по разному пошиты и из разной ткани.



Re: помогите чертежом

Андрей, так все таки с января или сентября-октября 1941-го использовались??? Благодарю!
