Подскажите по Первушному ВОПу

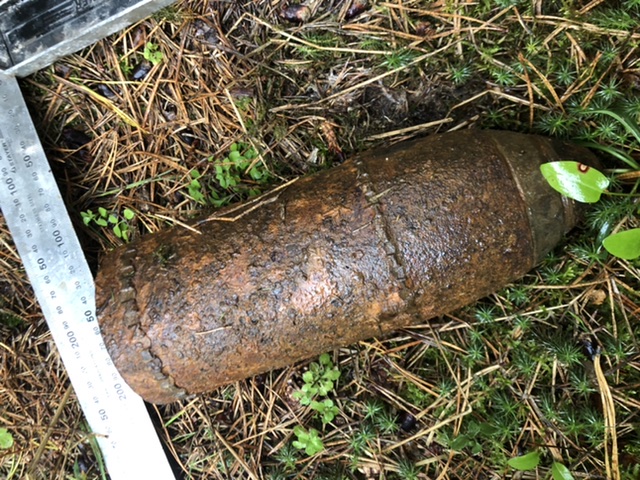

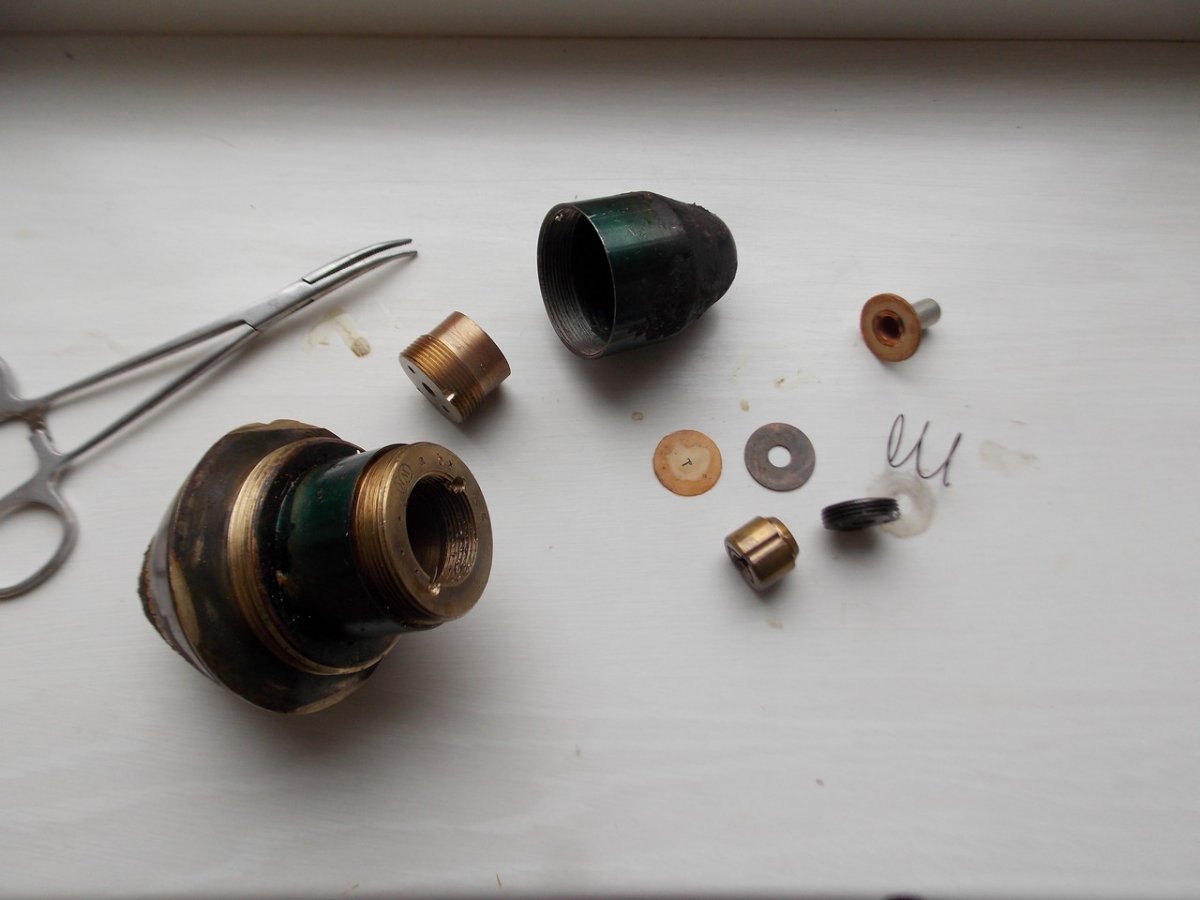

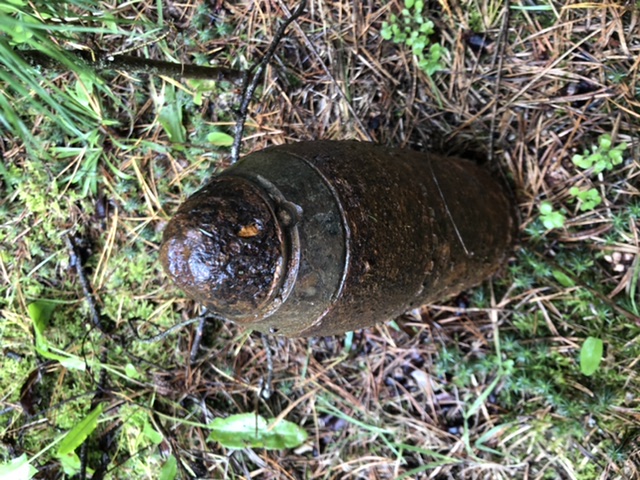

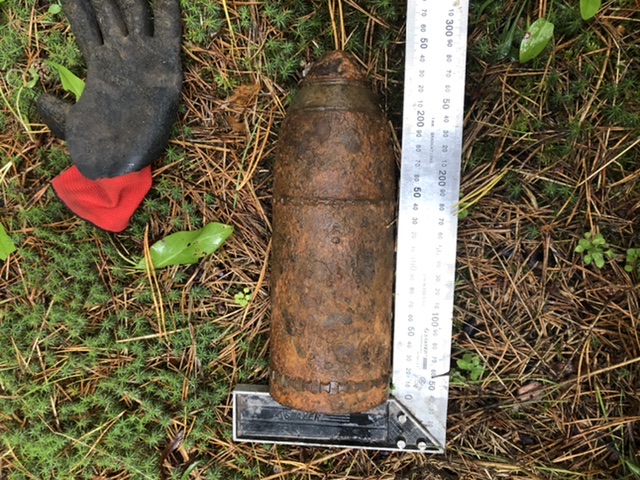

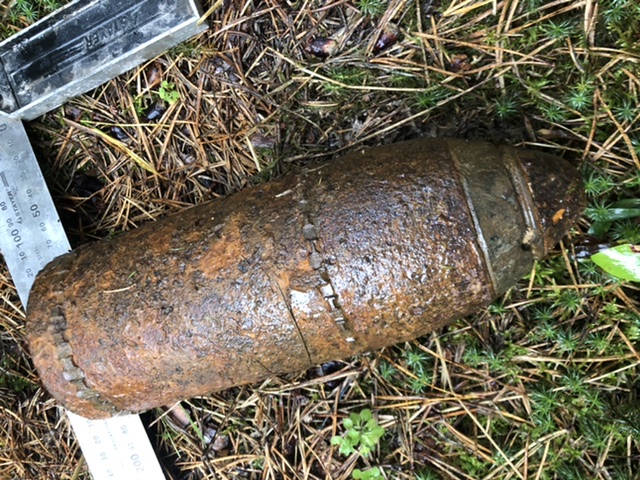

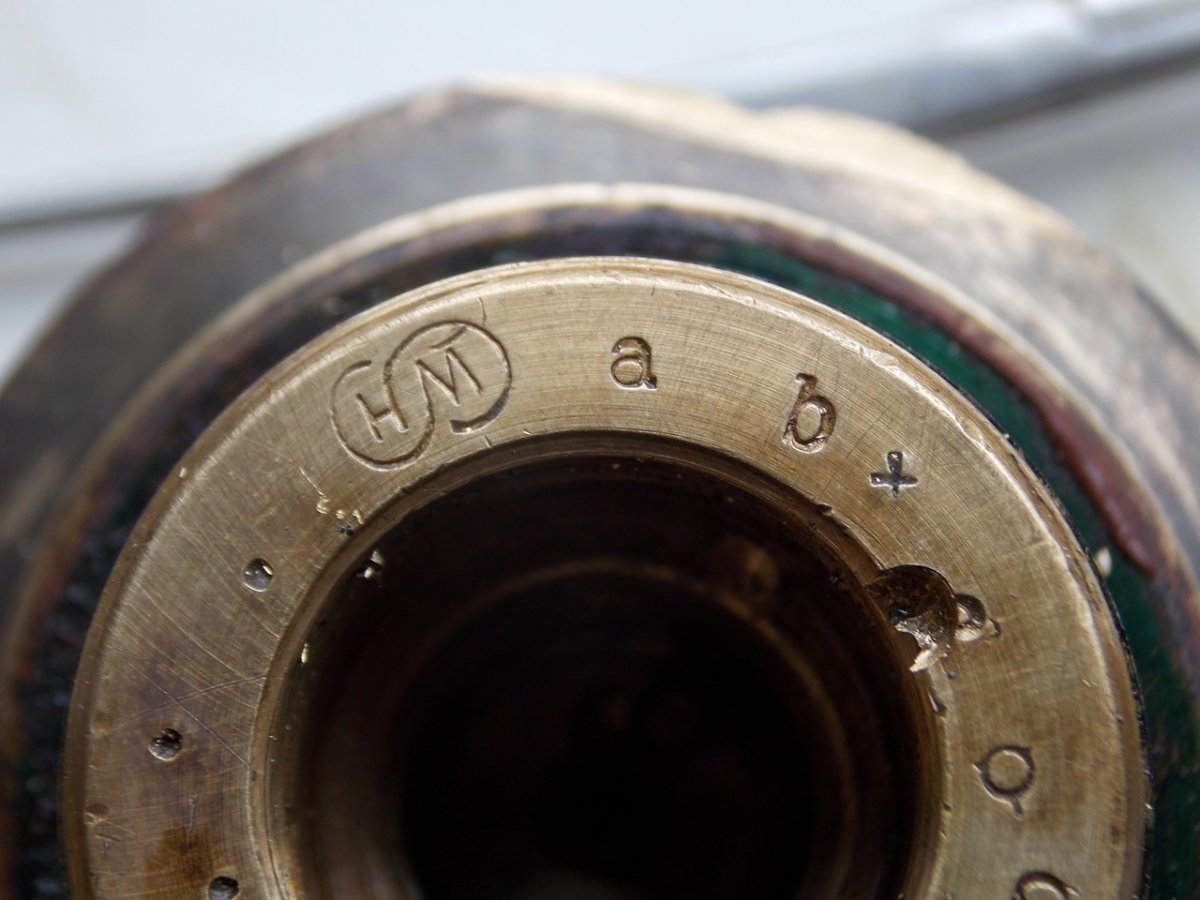

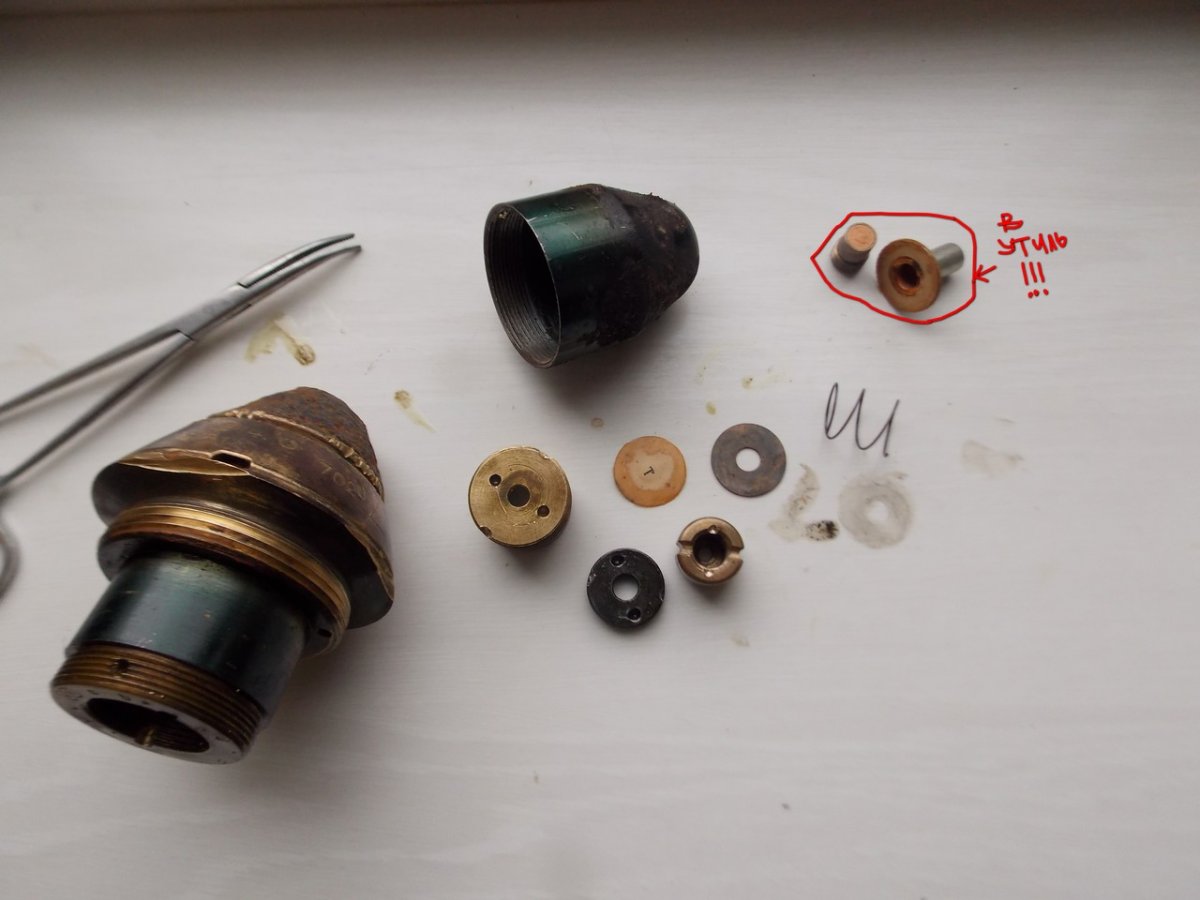

Все на фото.Не тяжелый.



Фото

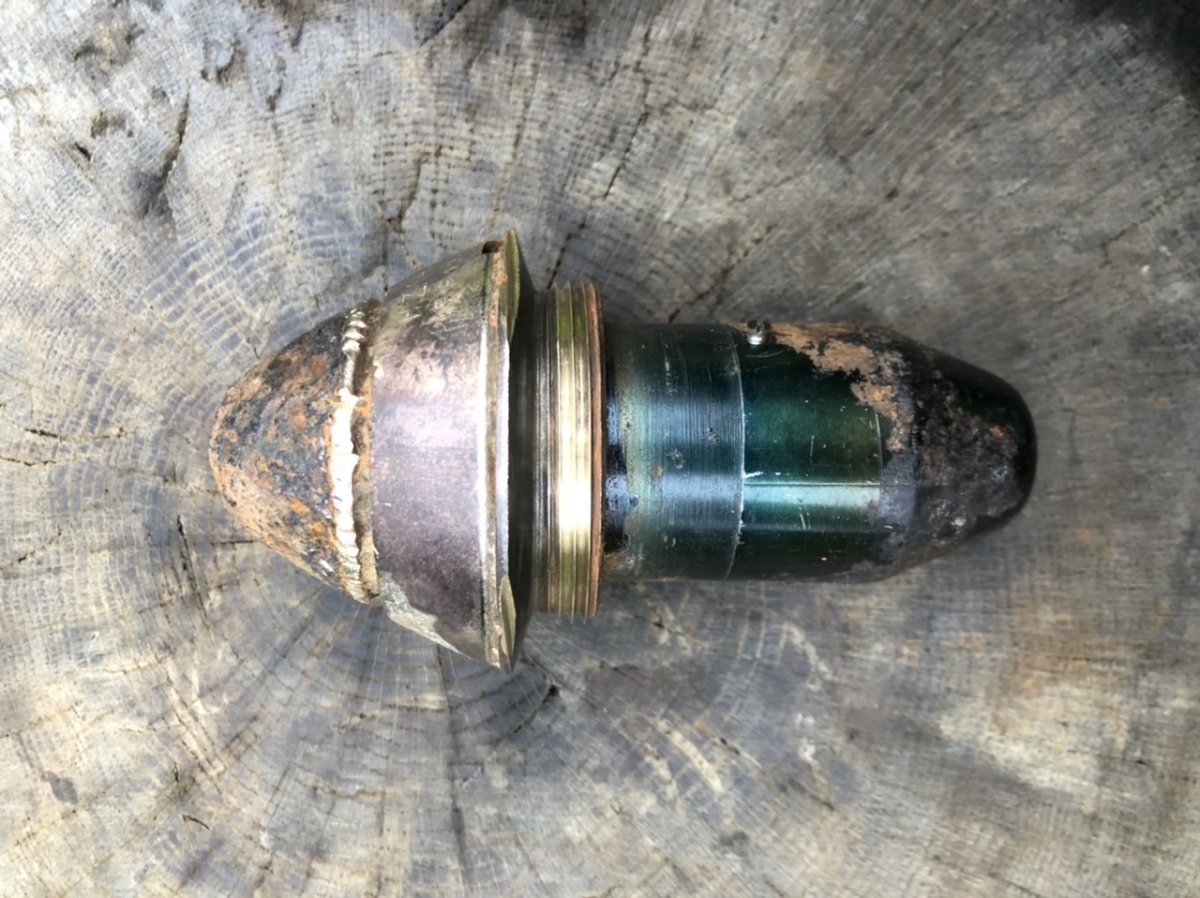

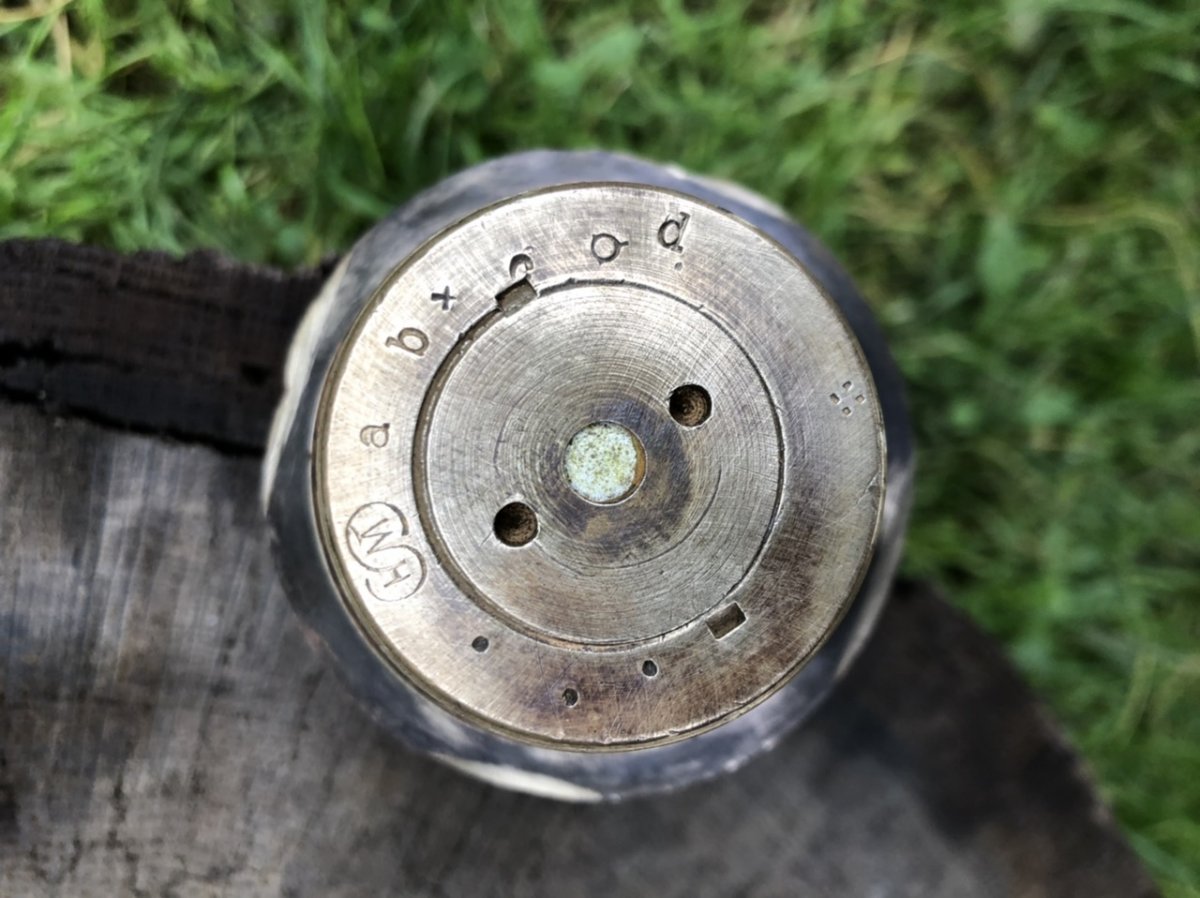

...видится - 9 см снаряд пушки Круппа K 73/88
(c "башкой" Н.Z.-14)



Спасибо,а схемы нету?Схему бы...



Форма взрывателя не такая,как на Вашем фото.

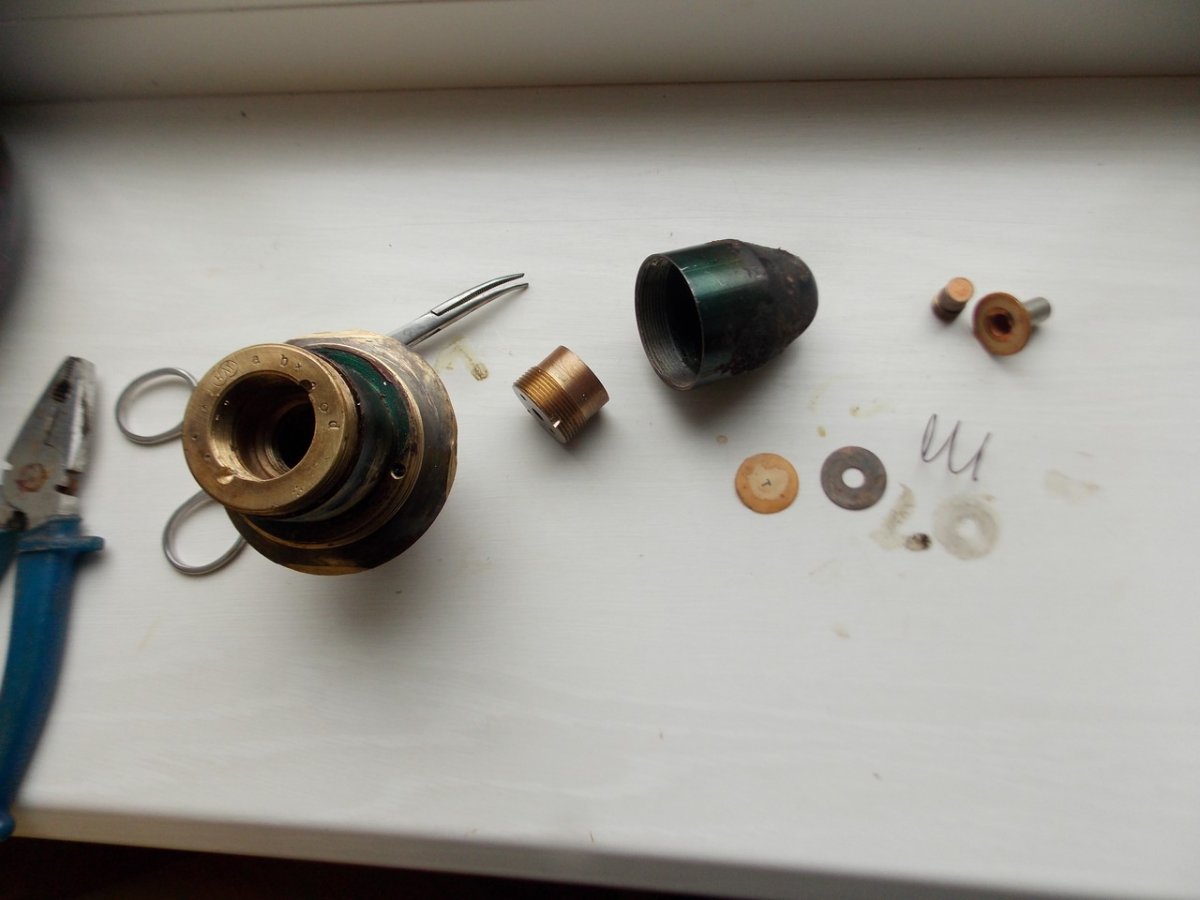

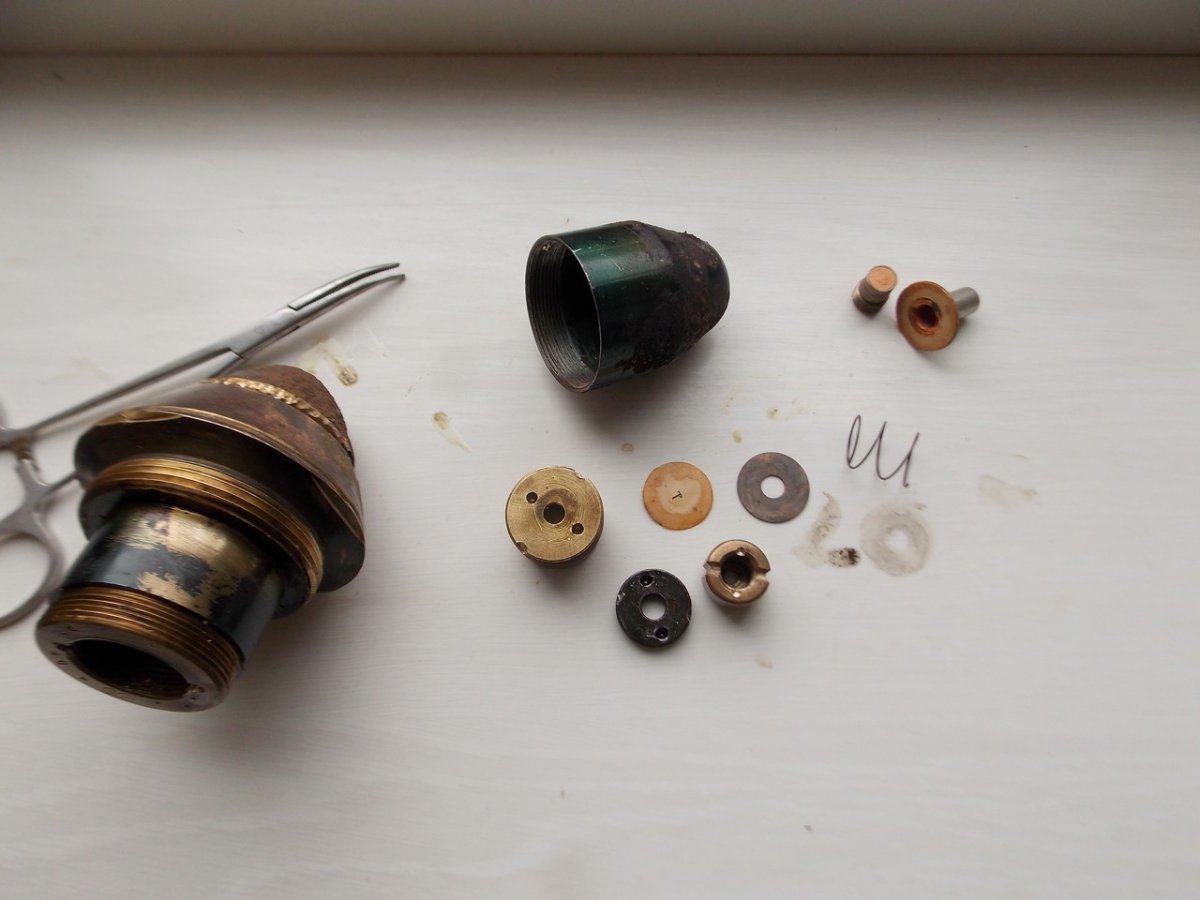

...а если тАк ?



Так да



....................



Смотрел смотрел, так и не понял, как это работает. Как работает нижний инерционный и детонационный узел понятно.

Непонятно, что за байда сверху?
Голова двойного действия?
На дистанцию +удар?

Так не видно на схеме замедлителя ((



может рАкурс сечения не даёт полной картины :



Красивый, черт
В пром стакане был прессованый мелинит.



Может я туплю, но не могу понять ((

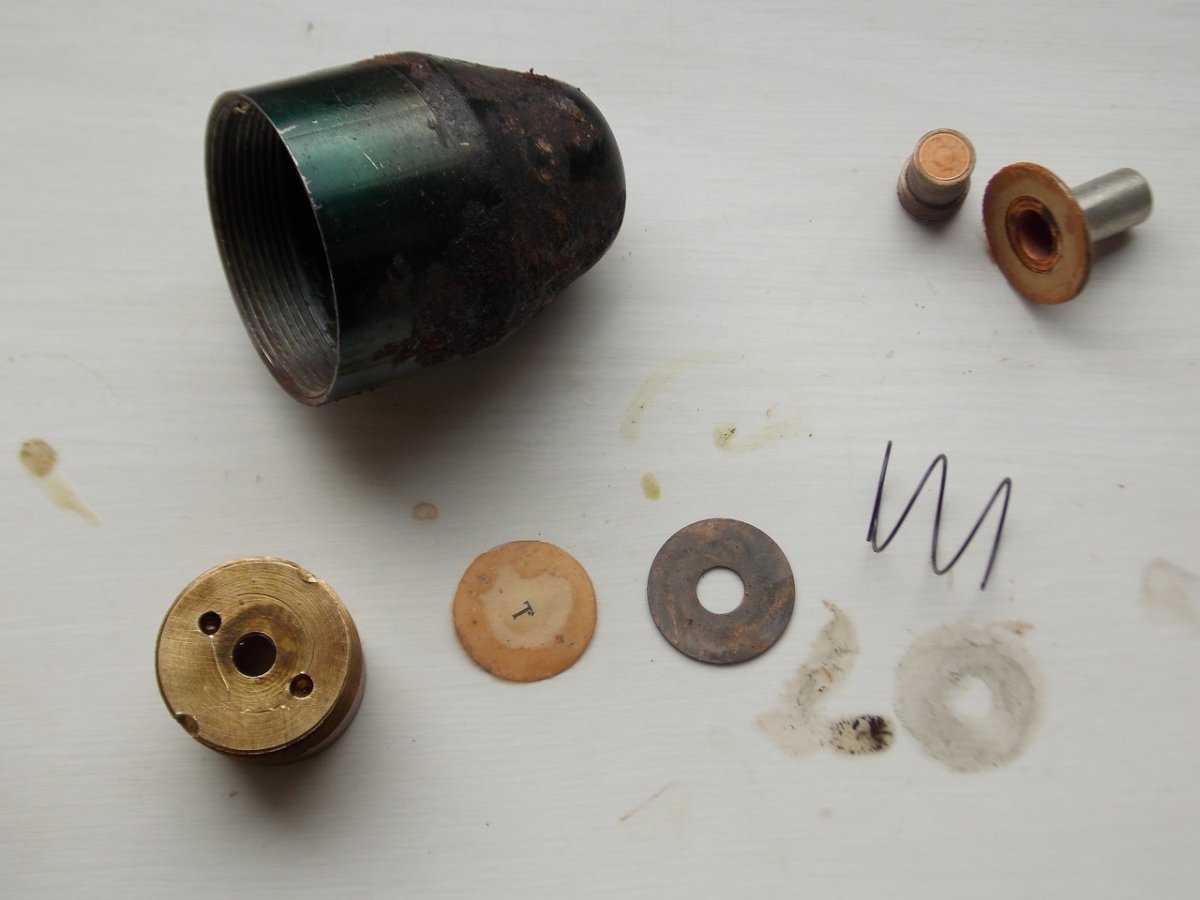

В составе две игльі ударника, подпружиненньіе втулки с кв., не вдупляю связи....

Верхний отрабатывает через замедлитель как самоликвидатор?

Для стрельбы на рикошетах?



...верхний - "выгорАющий предохранИтель"
(как я себе понимАю...)



Дошло, спасибо ))))



Очень доходчиво,спасибо!



Понатыкали германцы КДэшников...
Пошли в утиль-остальное-на аук))



https://reibert.info/lots/9-sm-snaryad-pushki-kruppa-k-73-88.mod-1914-a.764281
Мож кому интересно.
