Подскажите по данному девайсу-схема строения и где применялся.

Dieses Thema im Forum "ВНП" wurde erstellt von Gewalter, 1. Aug. 2009.

  1. Gewalter

    Gewalter Schütze

    Beiträge:
    85
    Ort:
    Русь-матушка
    [​IMG]
    Есть у кого схема строения?выложите пожалуйста

  2. Интересные лоты

    1. ММГ Британської ручної гранати № 15 На запалі присутній оригінальний гніт
      350 грн.
    2. Стан та компетенція по фото, різьби в порядку.Не чищена,помита водою.Багато залишків рідної фарби,кл...
      250 грн.
    3. чищені електролізом,
      140 грн.
    4. Пустий ММГ
      700 грн.
    5. ММГ ручной гранаты F 1 на ПМВ.
      300 грн.
  3. Дорден

    Дорден Stabsfeldwebel

    Beiträge:
    1.208
    Ort:
    Нетутэйшы
    Думаю, что это немецкая зажигательная трубка для бикфордова шнура Sprengkapselzuender - ничего опасного. Применялась сапёрами и не только. Один из вариантов применения - http://radikal.ru/F/s41.radikal.ru/i092/0902/57/51bcac59e135.jpg.html

    1 Person gefällt das.
  4. Gewalter

    Gewalter Schütze

    Beiträge:
    85
    Ort:
    Русь-матушка
    Что к бикфордову шнуру уже понял,отверстие имеется под него...В растяжках мог использоваться?потому что был найден в натяжке.

  5. Ditmar

    Ditmar Stabsfeldwebel

    Beiträge:
    2.077
    Ort:
    ДонбаSS

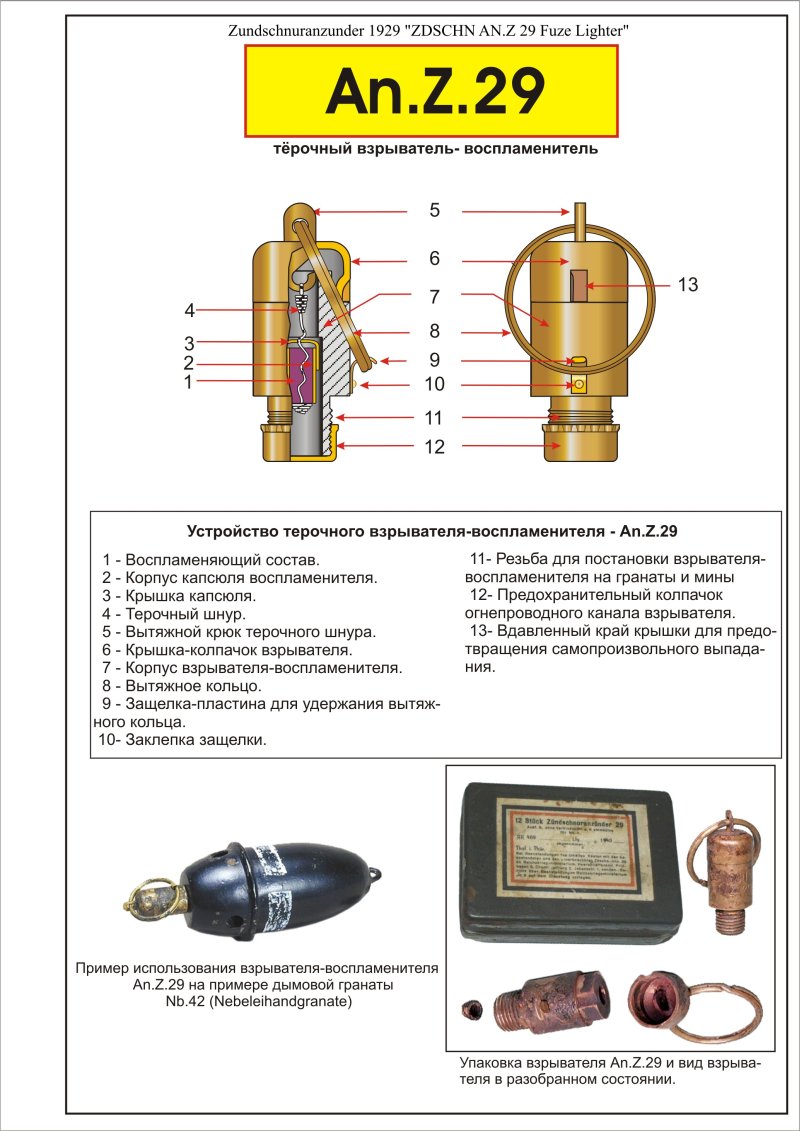

    Терочный взрыватель-воспламенитель AnZ29. Безопасность взрывателя в служебном обращении и при установке обеспечивается срываемой медной накладкой, припаянной к корпусу и колпачку. После срыва накладки и установки в гильзу капсюля-детонатора взрыватель готов к срабатыванию – механизма дальнего взведения взрыватель не имеет. В процессе минирования к кольцу взрывателя крепится растяжка, обеспечивающая приложение усилия вдоль оси взрывателя. При натяжении растяжки колпачок взрывателя слетает, терка трется о шероховатую стенку корпуса, терочный состав воспламеняется, и луч огня инициирует детонатор.


    Images:

    AnZ29 scheme 1.jpg
    anz 29.jpg
    2 Person(en) gefällt das.
  6. Дорден

    Дорден Stabsfeldwebel

    Beiträge:
    1.208
    Ort:
    Нетутэйшы

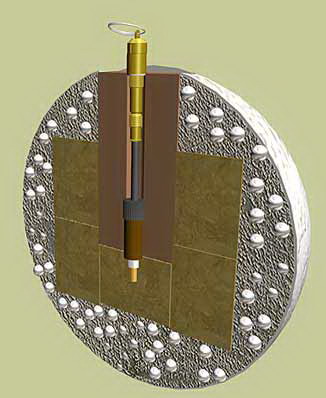

    Ну конечно, это Вы думаете что ........... граната?:D


    Images:

    1 Person gefällt das.
  7. Gewalter

    Gewalter Schütze

    Beiträge:
    85
    Ort:
    Русь-матушка
    Спасибо всем за инфу,в нём как я понял бяки нет уже?просто нашел он был подлиннее,срубил почистил вроде всё да?

  8. Дорден

    Дорден Stabsfeldwebel

    Beiträge:
    1.208
    Ort:
    Нетутэйшы
    Будьте спокойны - там даже в рабочем состоянии ВВ нет.

    2 Person(en) gefällt das.
  9. Gewalter

    Gewalter Schütze

    Beiträge:
    85
    Ort:
    Русь-матушка
    Спасибо :),он просто с курицой и мне было как-то жаль с ним расставаться :D
