Подскажите, чем и как, сделать качественное воронение ??

Всем привет!
Камрады, кто имеет опыт, подскажите, чем и как, сделать качественное воронение оружейных деталей ??
Использовал вот это средство (фото прилагается), делал всё согласно инструкции - воронил сталь. По началу всё нормально, но спустя некоторое время 1-2 месяца, воронение начинает исчезать - скажите в чём причина ?? И может кто имеет опыт в воронении, подскажите чем лучше всего воронить оружейные детали ??

Всем спасибо!

С уважением,



Вопрос сродни- какая машина лучше.
Есть два лидера. Ржавый лак и воронящие составы для вываривания. Ржавый лак сложнее и трудоемче, вываривание -проще. Есть куча тем на форуме, где есть и отзывы и мнения. Почитайте и примите решение.

Отправлено с моего HTC One X через Tapatalk



Я просто кипячу детали в масле,воронение не слезает



Большое спасибо! Возьму во внимание...
С уважением!



Просто кипятите - не раскаляете детали? А как долго кипятите ??

С уважением,



я беру раскаляю деталь на костре и ложу в веретенное масло и потом кипячу минут 40



А если деталь большая, как раскаляете ?



насколько большая?



к примеру, рама ММГ пистолета...
да, и раскаленную деталь ложите в холодное масло, или кипяток ??



мналиваю миску веретенного масла, раскаляю к примеру затвор на углях(неважно на чем),потом окунаю когда станет гарячим(приблиз через 30-60 мин) и он лежит в масле до остужения
кипятить не обязательно,но можно
способ проще:раскалить деталь и мазать его маслом(1 способ лучше)



Спасибо камрад, попробую...



Почитайте http://reibert.info/threads/voronenie-v-dom-uslovijax.427547/ Ещё http://www.feldjager.info/viewtopic.php?f=17&t=297



!!! Вот за это большое спасибо...



паяльной лампой нагреваем метал.предмет до состояния когда проходит синева и поверхность нагреваемого металла приобретает ровный серый оттенок и окунаем предмет в сосуд(желательно превосходящий предмет по длинне), наполненый отработкой(отработанное машинное масло). воронится ровно, крепче клевера, от времени не выгарает, но тем же металлом царапается.
для боевого не подходит, а для схп в самый раз.



Часто пользуюсь подобной жидкостью, за несколько лет приноровился к ее свойствам - ни разу воронение не исчезло! Это разве что чем то на подобие наждачной бумаги следует протереть вороненую деталь((((



Тогда подскажите, чем, и каким образом производите подготовку к воронению, чем обезжириваете ??



никаких растворителей, мытье с обезжиривателем в горячей воде, нанесение жидкости на поверхность с последующим ее растиранием по поверхности жесткой стороной кухонной губки для посуды .... наношу жидкость еще несколько раз и далее металической губкой для посуды круговыми движениями прохожусь по поверхности.
Процедура приводит и к воронению и к полировке поверхности.
Покрытие образуется стойкое, не облазит.
Опосля консервация ружейным или машинным маслом.
Через сутки поверхность протирается и готово!



воронение получается с серовато черным оттенком.
... обычно вещи которые воронятся уже имеют годков, так что я придаю им вид не идеально-заводской, а с небольшими потертостями на углах плоскостей, т.е. в тех местах, где обычно обтирается воронение от длительной эксплуатации вещи.



А я как раз, строго по инструкции пользовался специальным средством для обезжиривания, но оно что-то плохо действовало. Так как после его использования, средство для воронения при нанесении на метал сворачивалось в большие капли. После нанесения воронения (как было указано в инструкции), через три минуты после появления желтой массы, смывал проточной водой, после чего сразу высушивал и вскрывал Балистолом. Может эффект не так уж и плохой как я думаю, просто хотелось идеальности, а идеального воронения не получалось. Если по началу еще куда ни шло, то со временем, при очередной смазке и ношении в кобуре, воронение местами начинало стираться, а местами, там где даже нет прямого контакта с кобурой, вообще металл начинал просвещаться. Приходится процедуру воронения повторять чуть ли не каждые два - три месяца.



Камрад. я заметил, что если делать многие вещи строго по инструкции - в результате получается кизяк!(((( ... путем экспериментов достигается самый оптимальный результат. Сейчас поищу фото одной вещицы и сделаете выводы сами

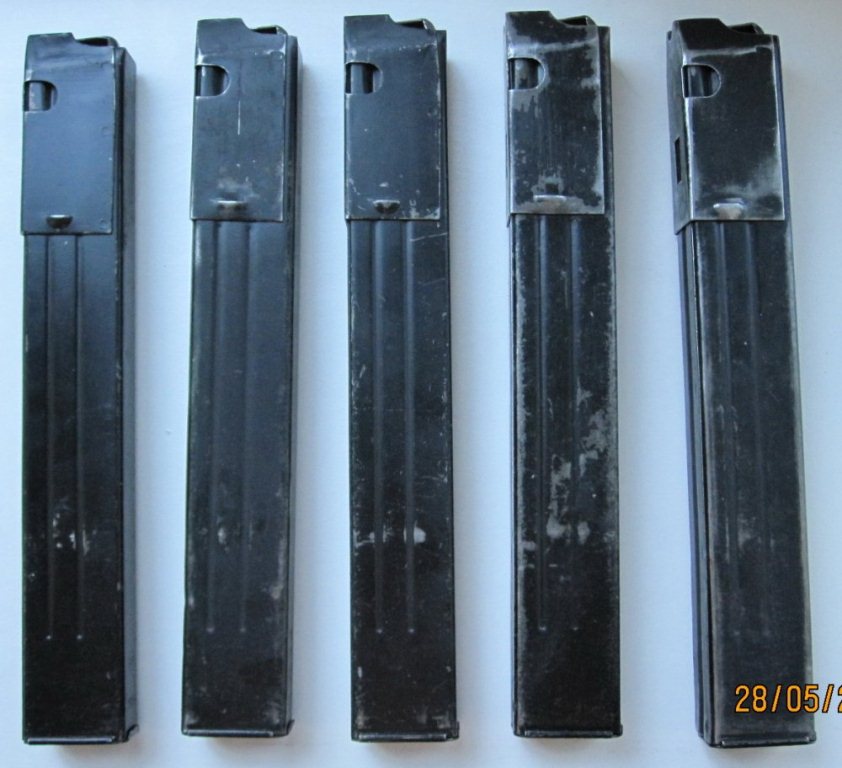

Начнем ... купил на форуме магазин пистолет-пулемета ВИГ (после небольшой подгонки горловины отлично становится на МП38/40) ... магазины б/у, крашеные, краска местами облезла, естественно меня такой вид не по феншую не устраивал



После смывки растворителем и обдираниея металической губкой остатков краски с магазина , произвел вышеописанные манипуляции по воронению таким средством как у Вас.
После воронения на углах плоскостей создал легкие потертости воронения.

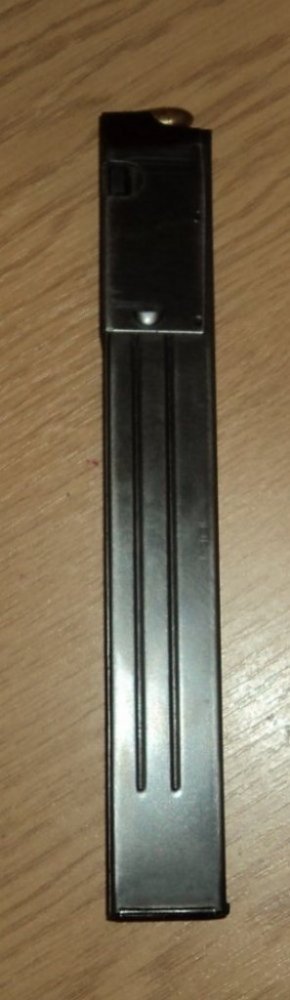

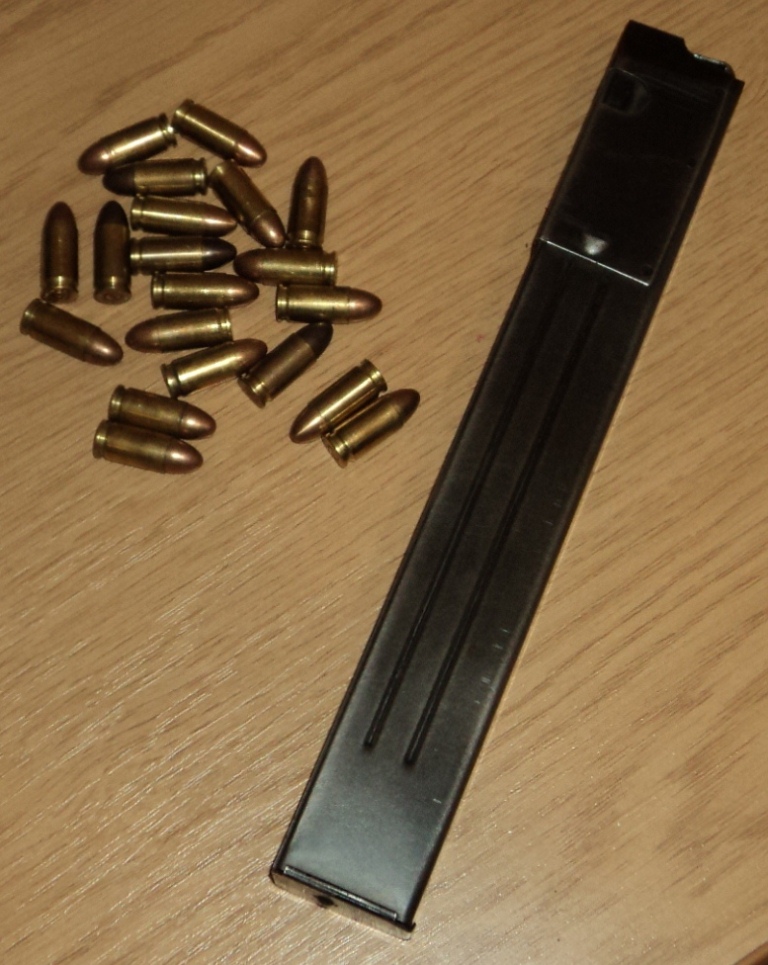

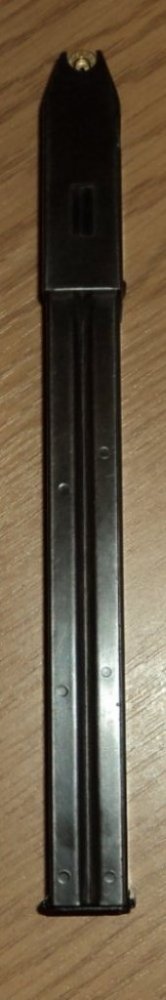

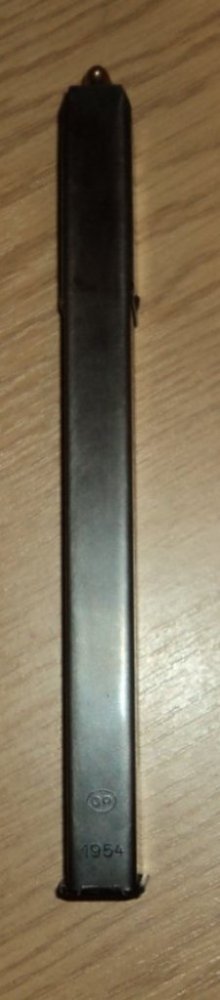

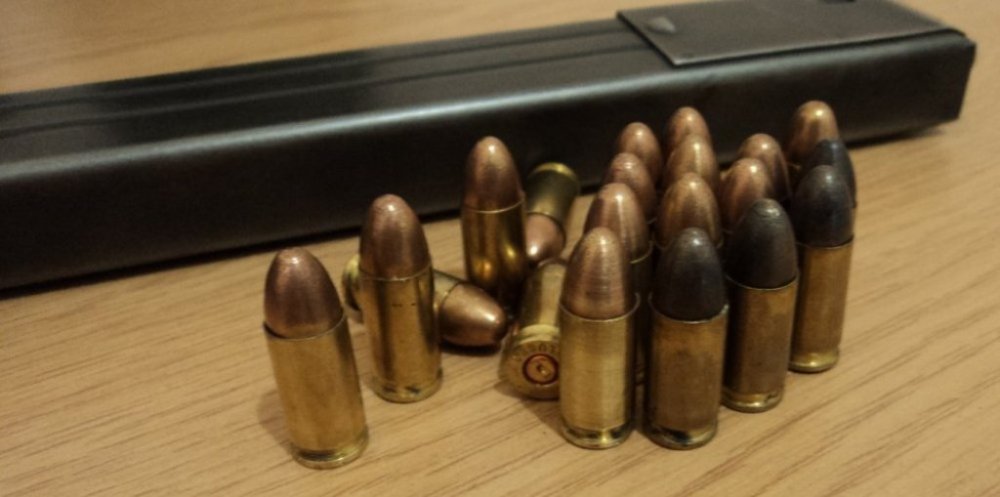

Созерцайте результат, фото остались только такие, т.к. магазин в таком виде очень быстро продался



У меня тоже было много экспериментов с Клевером. Сначала для пробы брал обычные железяки которые не жалко, где-то держится не плохо, на других через неделю проступила ржавчина (хотя ее там до воронения не было) или руки очень пачкаются и тогда быстро облазит. И было такое что при нанесении средства не равномерно наносилось как разводы, капли. Обычно такие разводы получались, когда снимал воронение (клевер), чтобы нанести его заново. Заметил что клеверу нравиться когда поверхность зачищена слегка очень мелкой наждачкой, тогда оксидирование проходит красиво.
Gromoff вы в сколько слоев ложите средство? Может из-за того что больше одного слоя и появляется ржавчина и облазит? Надо и себе попробовать использовать металлическую счетку.



я заметил такую тенденцию, что на только что почуханую металической щеткой поверхность металла, средство ложиться и вступает в соединение с металлом шикарно! .... достаточно нанести несколько слоев и потом обработать маслом оставив на некоторое (до суток) время, потом протираю тряпкой и все.
... но для предупреждения появления ржавчины, периодически следует протирать предмет промасляной тряпкой! Держится хорошо и не обтирается!
