Плата Фортуна М2

Тема у розділі 'Запчастини та аксесуари для МД', створена користувачем ozzy_sv, 15 кві 2016.

Статус теми:
Закрита.
  1. Продавец ozzy_sv

    ozzy_sv Stabsfeldwebel

    Повідомлення:
    1.002
    Адреса:
    UA ZT
    Продам платы MD Fortume-M2 ver 0.1
    Документация на плату по ссылке

    DSC03403.JPG DSC03405.JPG

    Особенности:
    • под корпус Z80
    • стабилизаторы на выбор: либо LD1117 либо NCP5501DT50G
    • защита от переполюсовки питания с минимальным падением напряжения
    • "Выпрямленный" разъем программирования, нет необходимости перекрещивать провода от PicKit3
    • в фильтрах можно ставить как металлопленочные так и керамические конденсаторы
    • дополнительные фильтрующие конденсаторы по питанию оу
    • оптимизированы номиналы цепи измерения батареи, теперь регулировка более плавная
    Описание на сайте автора http://alltech.at.ua/forum/3-135-1

    Цена для Украины 200 грн, другие страны c доставкой 14 USD при оплате через WesterUnion/Золотую Корону и 20 USD при оплате через PayPal

    Останнє редагування: 15 кві 2016
    ozzy_sv, 15 кві 2016
    #1
    iliczka, Den1029, РОМАН-75 та 2 іншим подобається це.
  2. Металошукачі - Катушки

    Цікаві лоти

    1. Котушка датчик металошукача
      Котушка датчик металошукача
      (в наявності 3 шт.)
      Продам або виготовлю під замовлення котушку до металошукача Квазар, Фортуна, Кощей, Гаррет, ТХ-850,...
      1400 грн.
    2. Поисковая катушка Nell Attack для металлоиска...
      Поисковая катушка Nell Attack для металлоиска...
      Поисковая катушка Nell Attack к детектору Минелаб Exploer SE ,имеет ряд преимуществ в сравнении...
      4100 грн.
    3. Катушка SC30 до нокта скор 2 ітд
      Катушка SC30 до нокта скор 2 ітд
      КатушкаSC30 до ноктa скор2 ,нова ,не використовувалася
      4800 грн.
    4. Нові катушки до металошукача Vista Gold Gain...
      Нові катушки до металошукача Vista Gold Gain...
      Продам новые поисковые катушки к металлоискателю Vista Gold Gain с частотой 30 кГц. Снайперка Supe...
      9000 грн.
    5. 9 дюймовка. Гаррет 2500
      9 дюймовка. Гаррет 2500
      Котушка на ремонт. Взагалі працює. Але, при вологості глючить. При згинанню дроту, теж глючить. Вуха...
      500 грн.
  3. Memizan

    Memizan Schütze

    Повідомлення:
    4
    Адреса:
    Киев
    Хочу пару купить...

    Memizan, 15 кві 2016
    #2
  4. Продавец ozzy_sv

    ozzy_sv Stabsfeldwebel

    Повідомлення:
    1.002
    Адреса:
    UA ZT

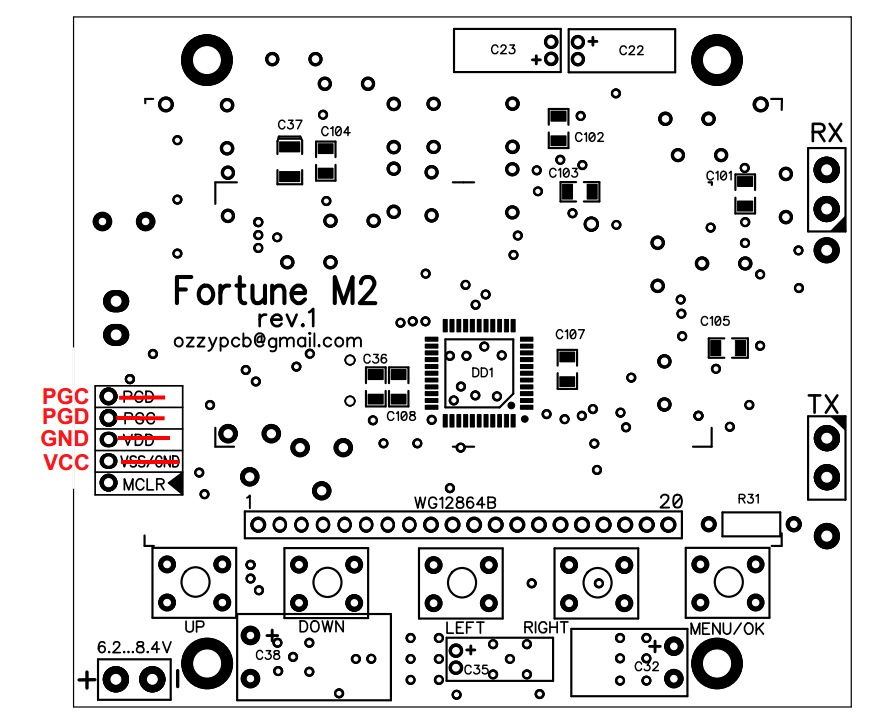

    Обнаружена неточность маркировки разъема программирования, если вставлять по ключу то ничего страшного . а если по надписям ...
    Вот как правильно, внес изменения в монтажку


    ozzy_sv, 19 кві 2016
    #3
  5. iliczka

    iliczka Schütze

    Повідомлення:
    52
    Адреса:
    Киев
    Добрый день.Одну забираю. Реквизиты ЛС.

    iliczka, 24 кві 2016
    #4
  6. Продавец ozzy_sv

    ozzy_sv Stabsfeldwebel

    Повідомлення:
    1.002
    Адреса:
    UA ZT
    Платы закончились, следующие будут через три-четыре недели

    ozzy_sv, 25 кві 2016
    #5
  7. Продавец ozzy_sv

    ozzy_sv Stabsfeldwebel

    Повідомлення:
    1.002
    Адреса:
    UA ZT

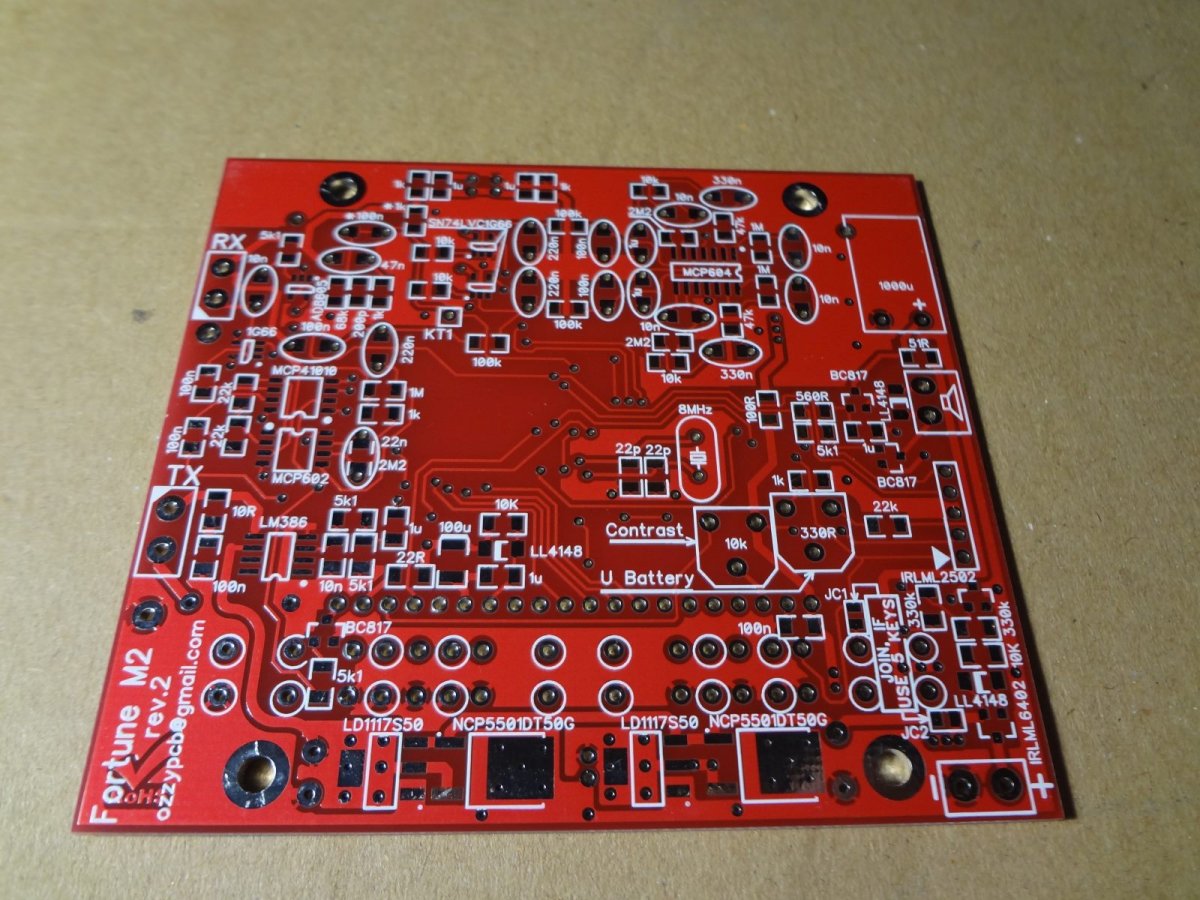

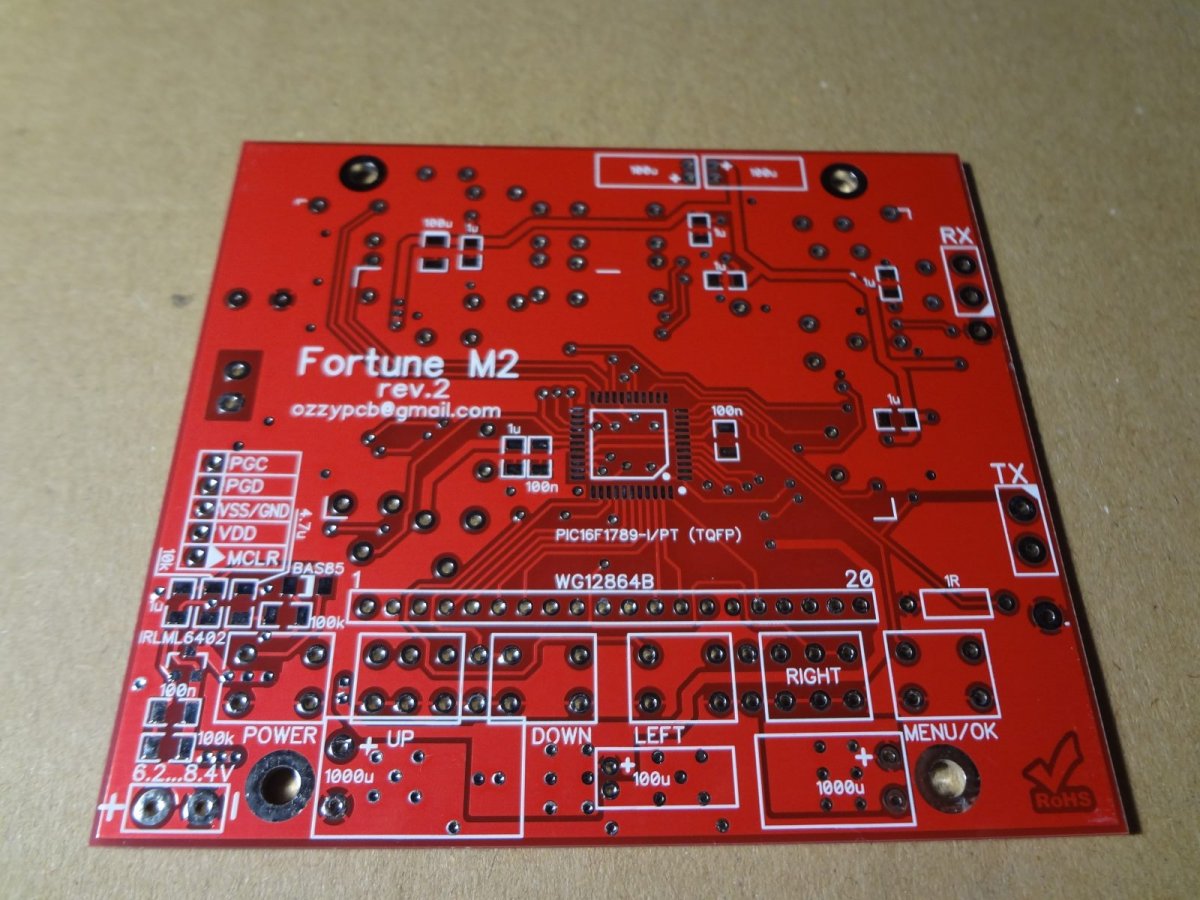

    Обновленные платы на Фортуну М2 rev2
    особенности:
    • под корпус Z80
    • стабилизаторы на выбор: либо LD1117 либо NCP5501DT50G
    • защита от переполюсовки питания с минимальным падением напряжения
    • "Выпрямленный" разъем программирования, нет необходимости перекрещивать провода от PicKit2 или PicKit3
    • в фильтрах можно ставить как металлопленочные так и керамические конденсаторы
    • дополнительные фильтрующие конденсаторы по питанию оу
    • оптимизированы номиналы цепи измерения батареи, теперь регулировка более плавная
    • кнопка включения/отключения на лицевой панели, при необходимости можно не устанавливать, установив соответствующие перемычки, при этом кнопки впаиваются симметрично центру
    Документация на плату по ссылке

    Цена 150 грн, другие страны c доставкой 12 USD при оплате через WesterUnion/Золотую Корону и 16 USD при оплате через PayPal

    DSC03414.JPG DSC03415.JPG

    Останнє редагування: 8 чер 2016
    ozzy_sv, 30 тра 2016
    #6
  8. Продавец ozzy_sv

    ozzy_sv Stabsfeldwebel

    Повідомлення:
    1.002
    Адреса:
    UA ZT
    Также в продаже платы для Фортуны М2 под большой дисплей WG12864A и корпус PL2943

    особенности:
    • под корпус PL2943
    • стабилизаторы NCP5501DT50G
    • защита от переполюсовки питания с минимальным падением напряжения
    • "Выпрямленный" разъем программирования, нет необходимости перекрещивать провода от PicKit2 или PicKit3
    • в фильтрах можно ставить как металлопленочные так и керамические конденсаторы
    • дополнительные фильтрующие конденсаторы по питанию оу
    • оптимизированы номиналы цепи измерения батареи, теперь регулировка более плавная
    • кнопка включения/отключения на лицевой панели
    • разъем на наушники на плате
    Описание по ссылке

    Цена 250 грн    , другие страны c доставкой 16 USD при оплате через WesterUnion/Золотую Корону и 22 USD при оплате через PayPal

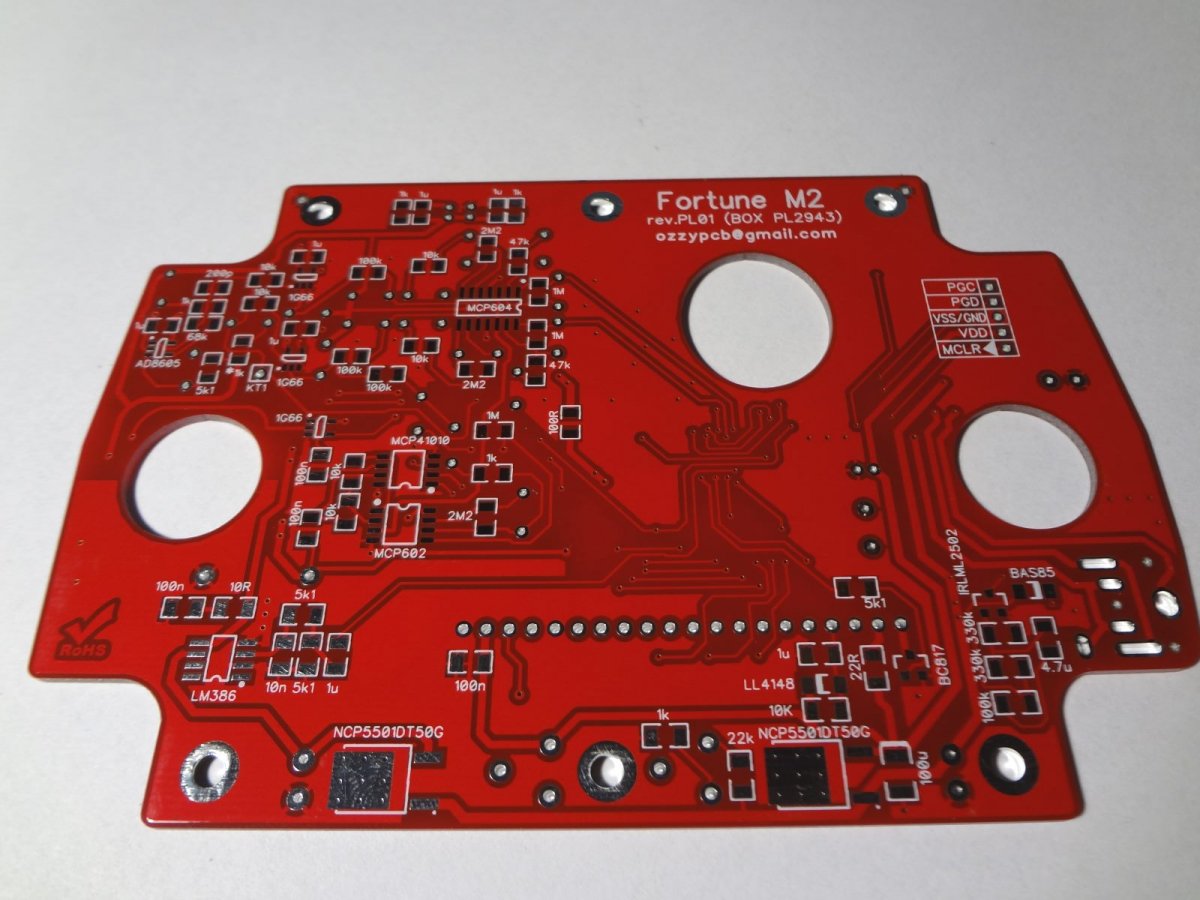

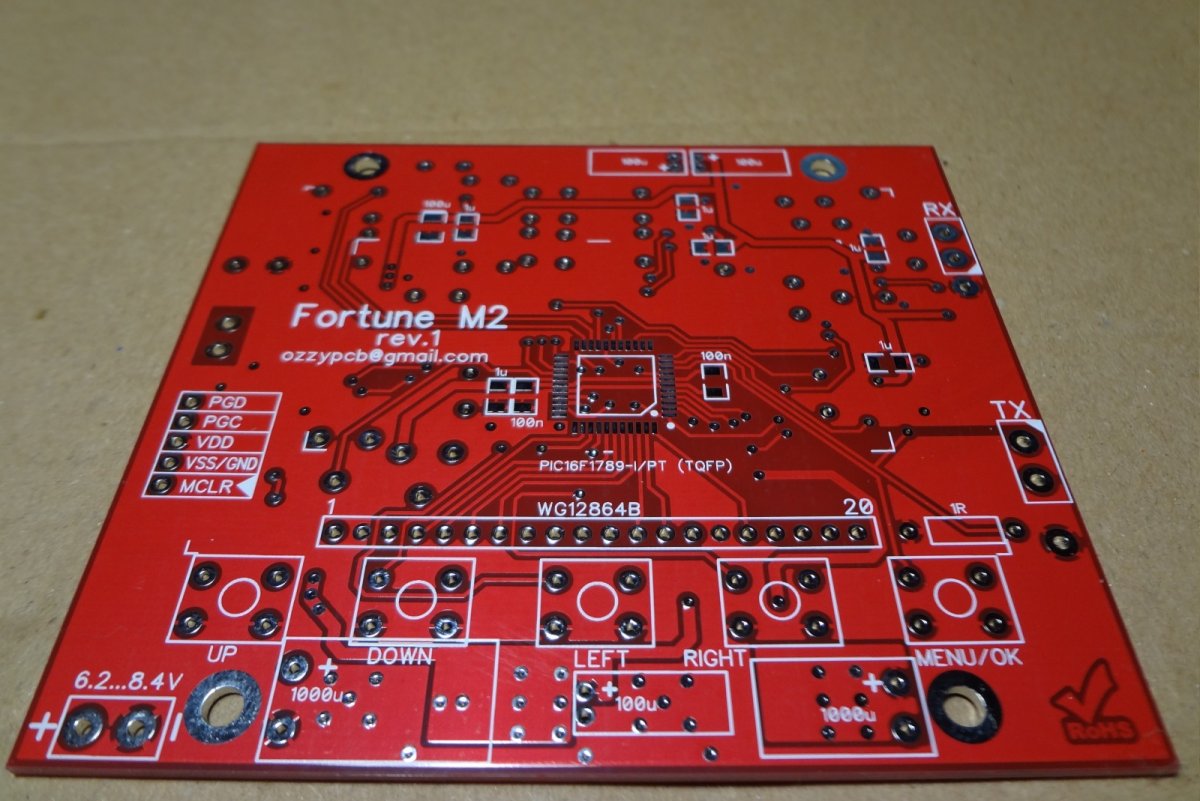

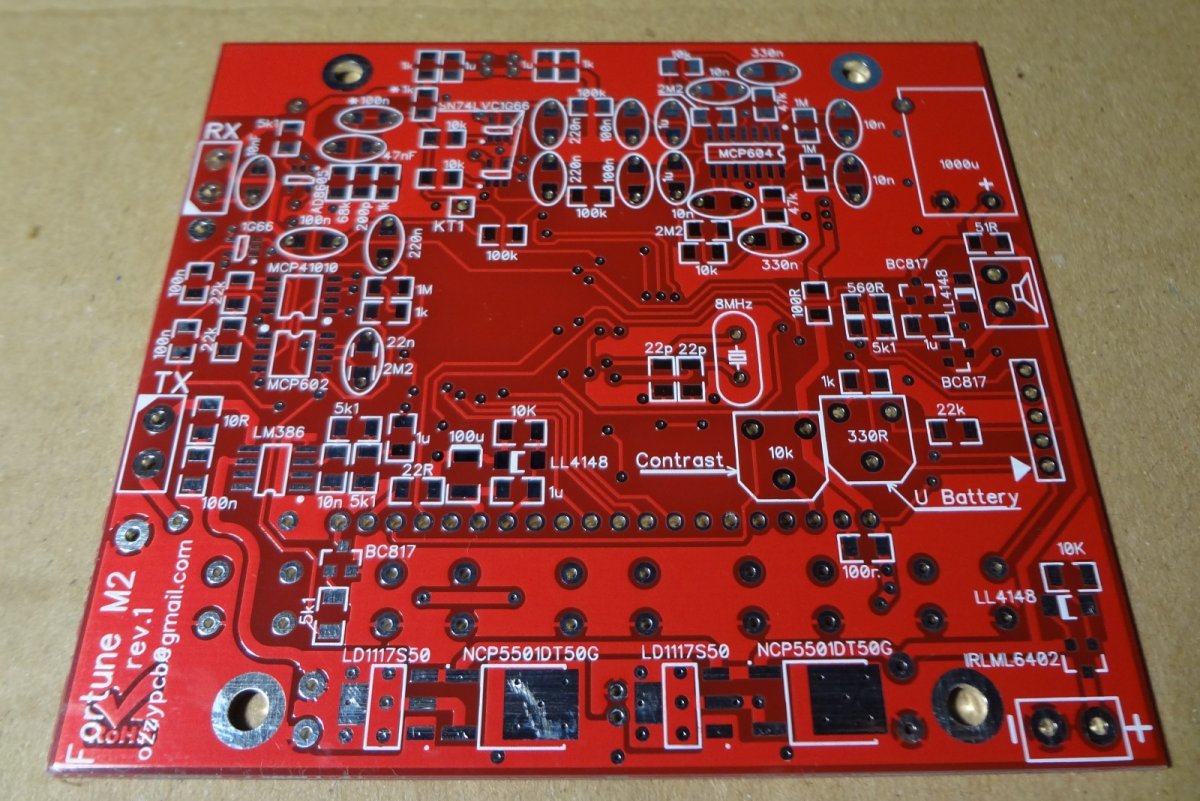

    Фото платы

    DSC03426.JPG DSC03428.JPG

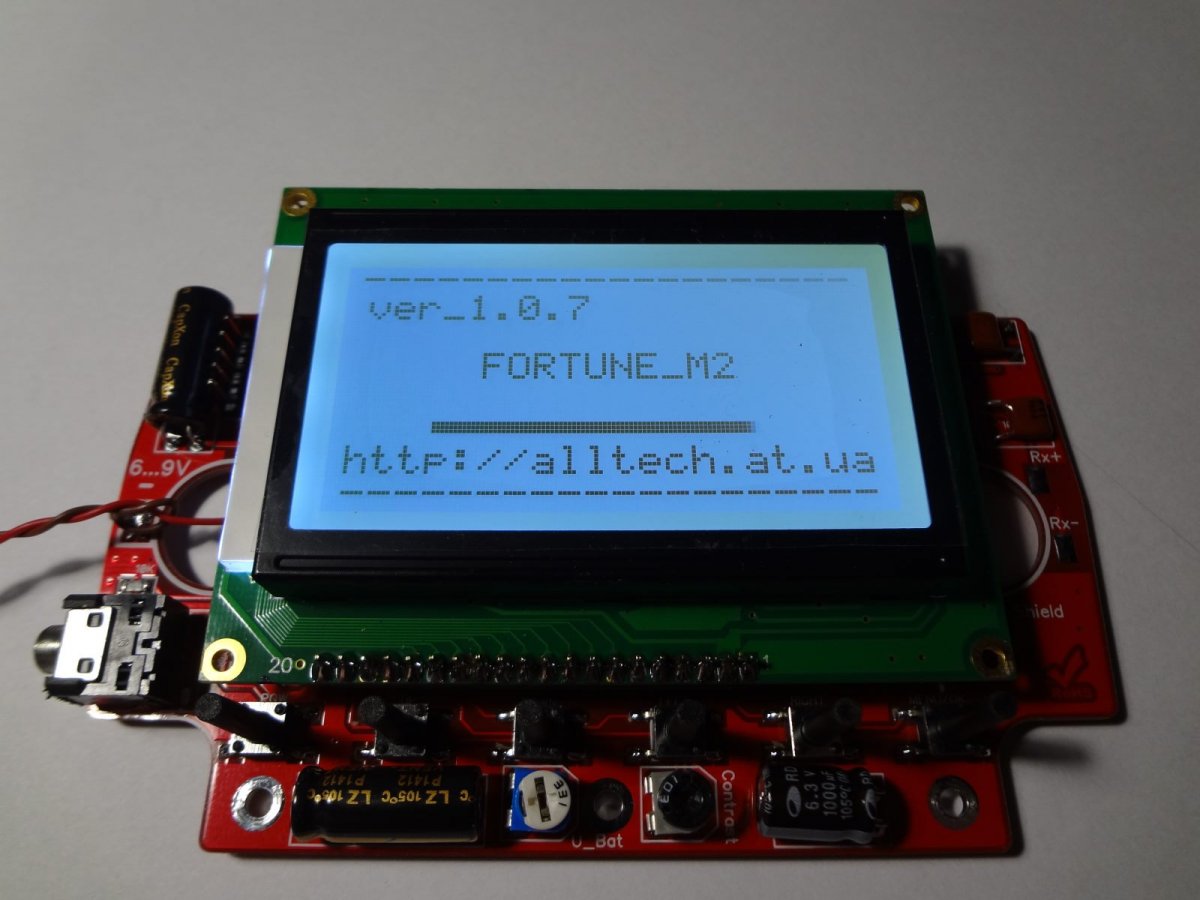

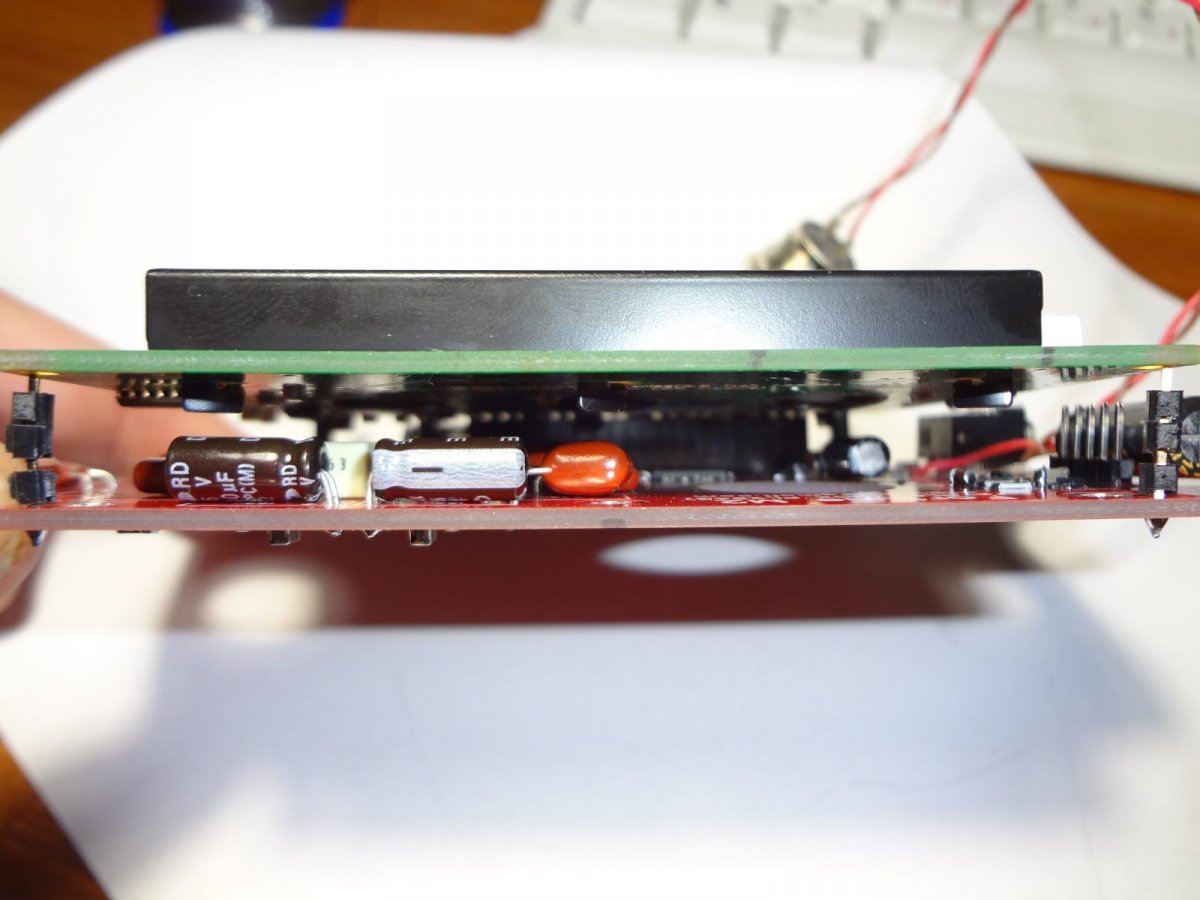

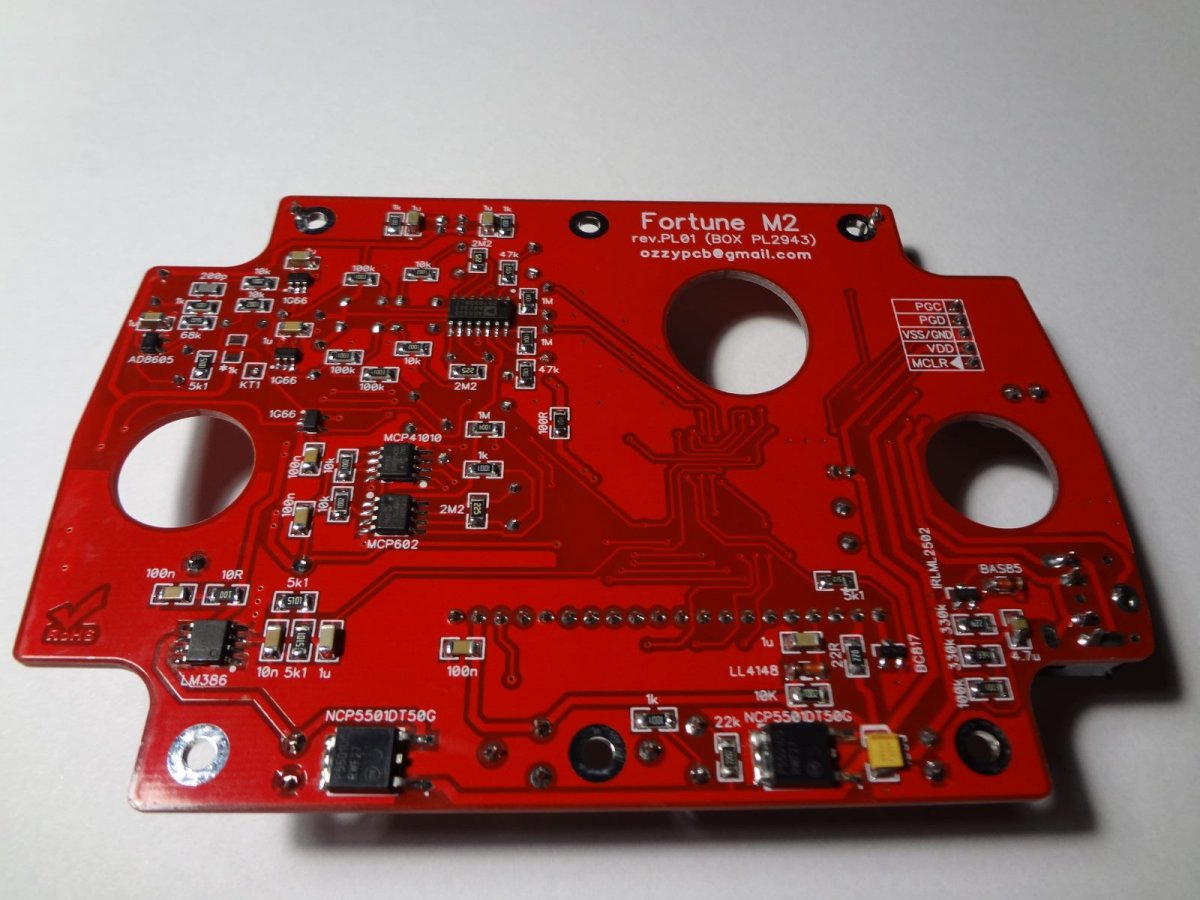

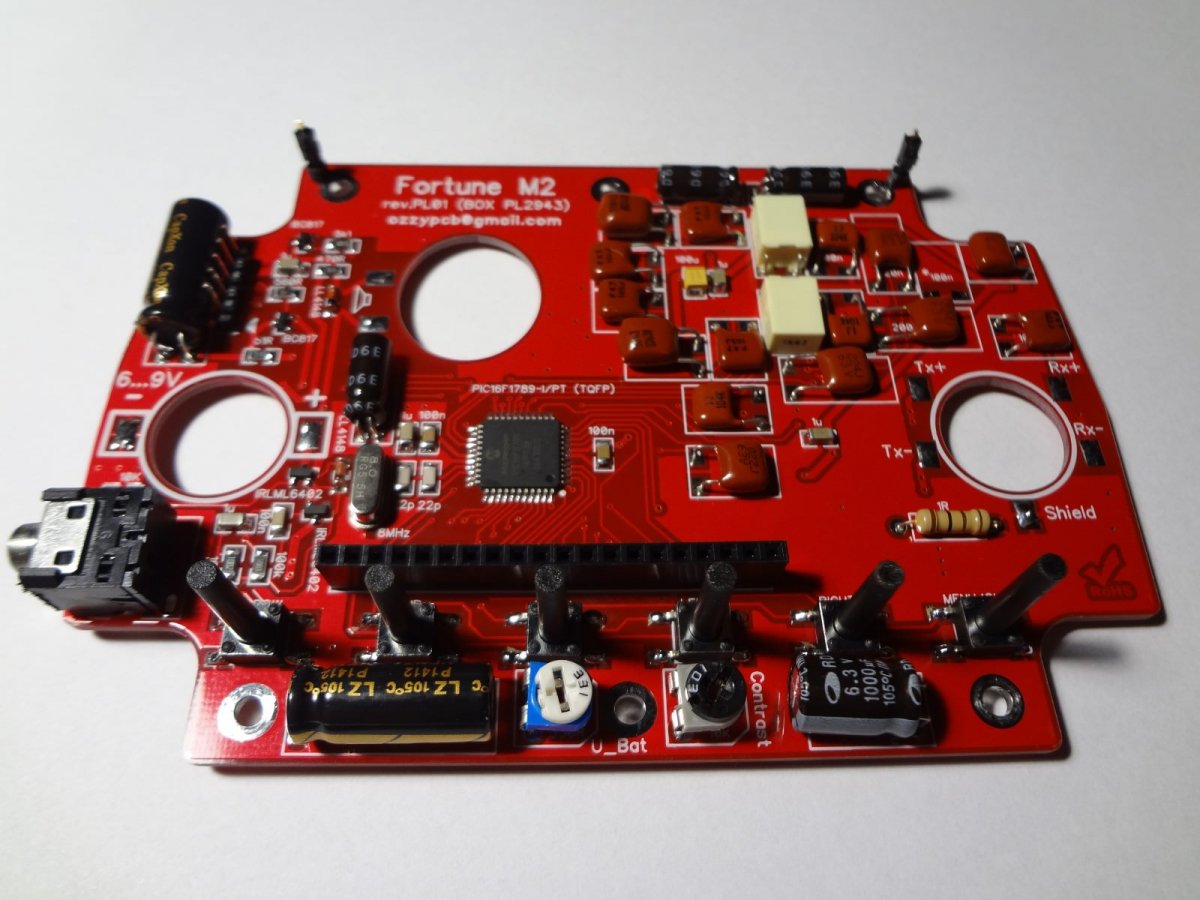

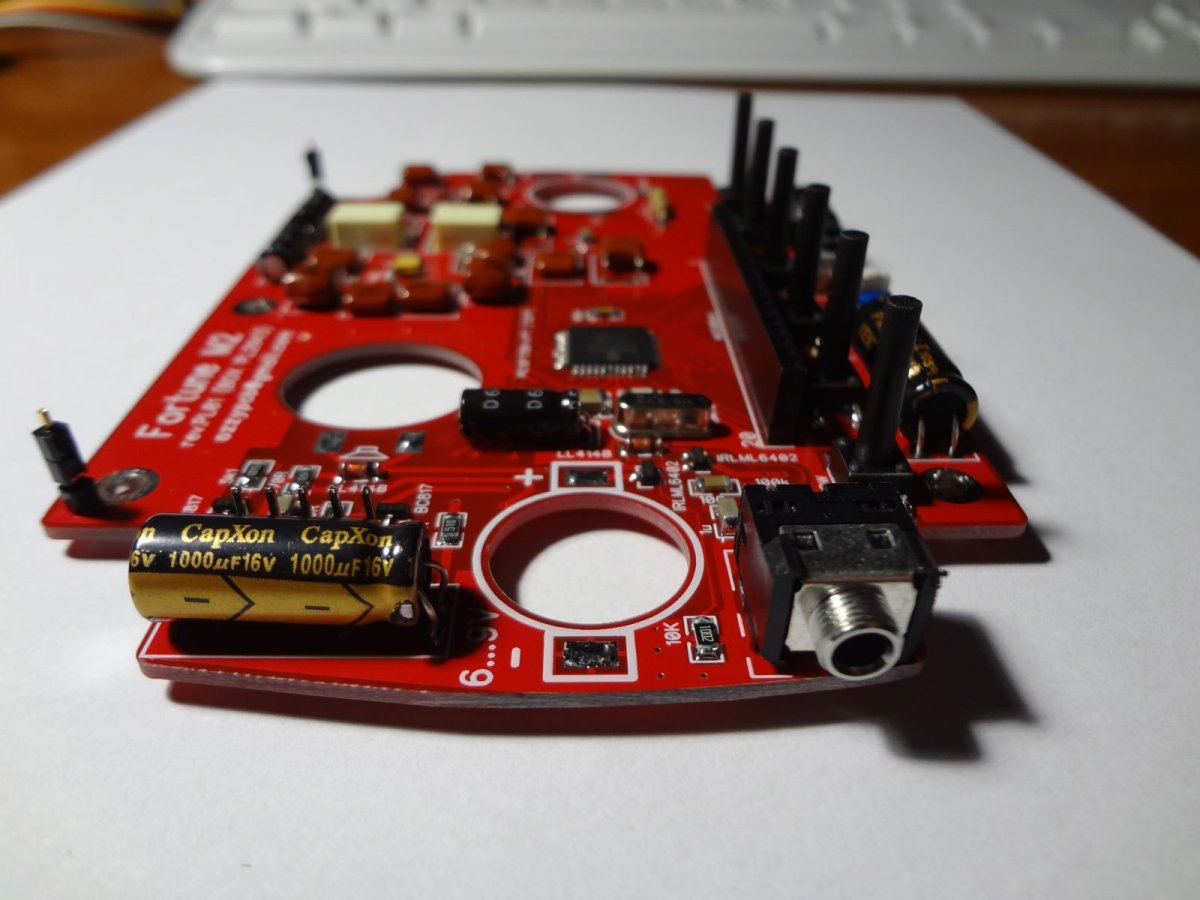

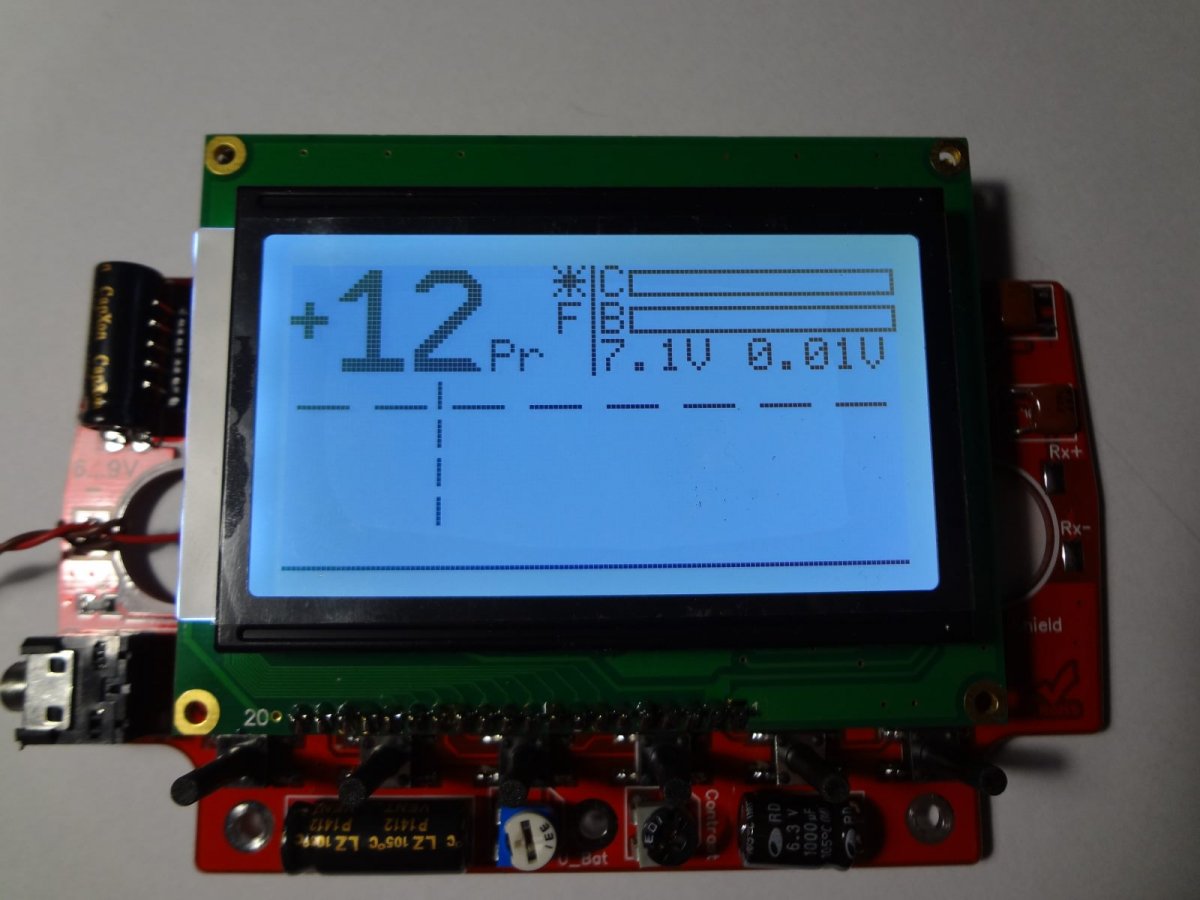

    Пример собранной платы

    DSC03420.JPG DSC03421.JPG DSC03422.JPG DSC03423.JPG DSC03424.JPG DSC03425.JPG

    Останнє редагування: 9 чер 2016
    ozzy_sv, 8 чер 2016
    #7
    болтт, andrulchik1986, Travesil та 2 іншим подобається це.
  9. ihor 999

    ihor 999 Schütze

    Повідомлення:
    23
    Адреса:
    м.жовква
    куплю плату Фортуну М2 rev2

    ihor 999, 15 чер 2016
    #8
  10. Geber

    Geber Oberleutnant

    Рейтинг:
    2
    Відгуків:
    8
    Лоти
      на продажу:
    0
      продані:
    16
    Повідомлення:
    1.790
    Адреса:
    Харьков
    По чём готовая плата?

    Geber, 25 сер 2016
    #9
