Пистолеты, пулеметы и карабины калибра 9мм

Поскольку аксакалы темы про выбор калибра 9х21 стали сильно нервно дышать в отношении других типоразмеров калибра 9мм, я решил создать отдельную тему по калибру 9мм.
Предлагаю постить сюда все интересное оружие, как историческое, так и перспективное, включая короткоствольное и автоматическое. Кому эта тема не интересна, прошу ее не посещать и тапки свои в ней не раскидывать.

Для затравки, перенесу сюда из темы 9х21 несколько последних постов, вызвавших приступы идиосинкрази́и у отдельных камрадов.

Beretta-93R (9×19 Par.)



Вот здесь их куча
http://kyiv-heritage-guide.com/sites/default/files/1992 Револьверы и пистолеты 743с.pdf



Образцы оружия калибра 9мм, о которых можно почитать в теме 9х21:
https://reibert.info/threads/posovetujte-chto-vybrat-v-kalibre-9-21.1117299/page-78

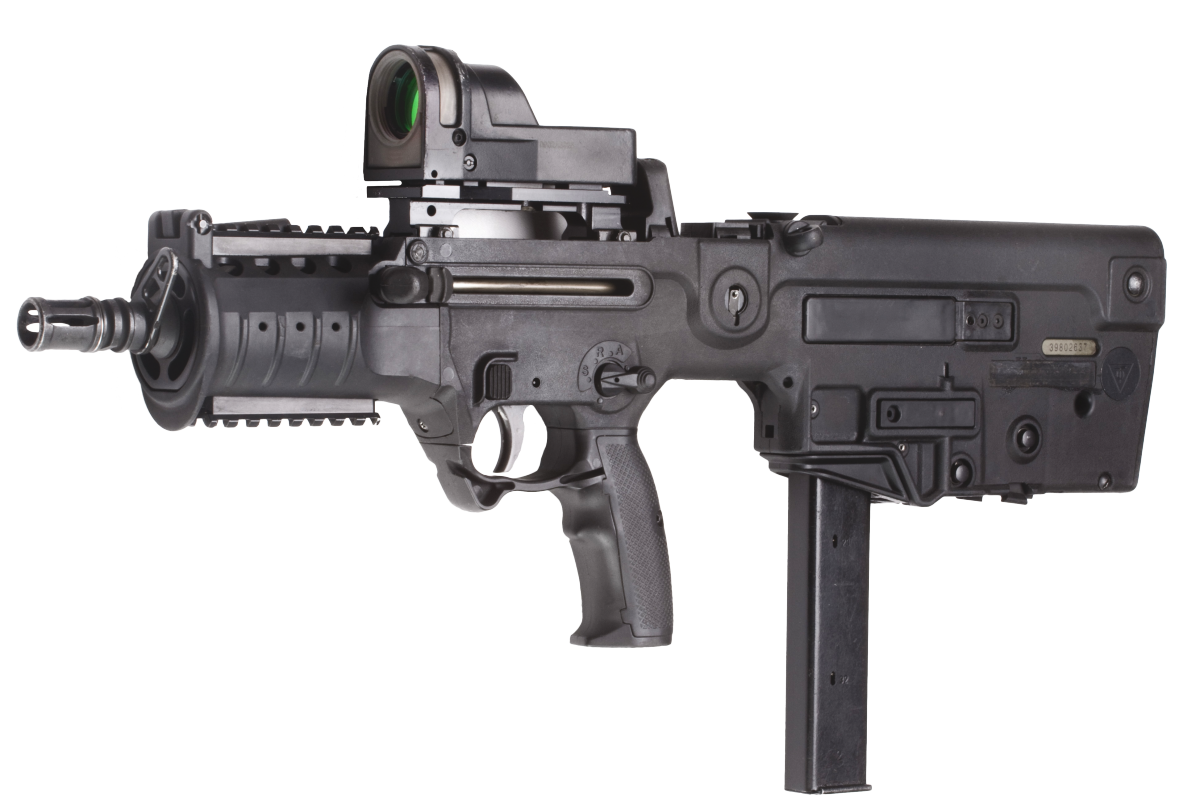

Пистолет-пулемёт Форт-224

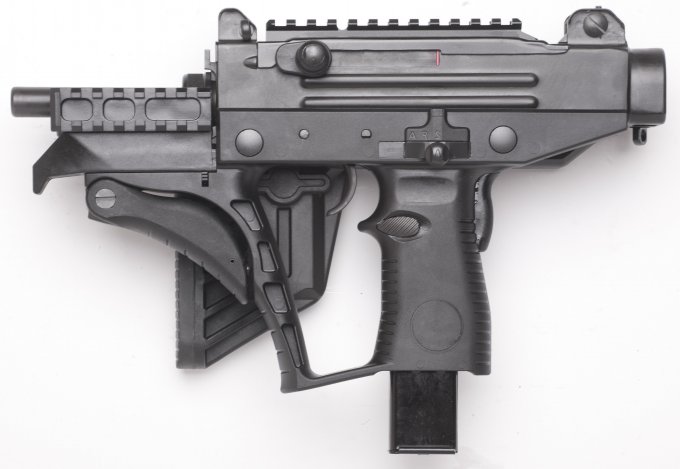

Пістолет-кулемет «Форт-226»

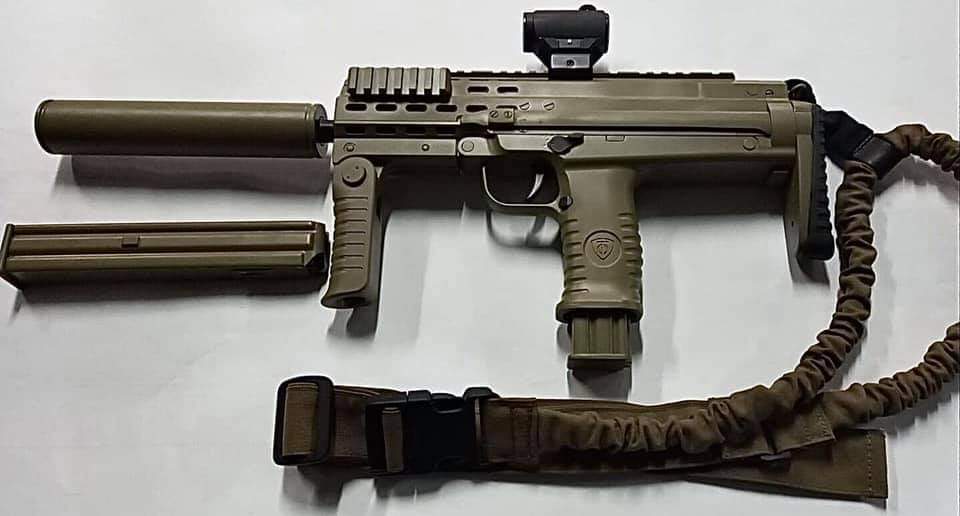

Форт 230

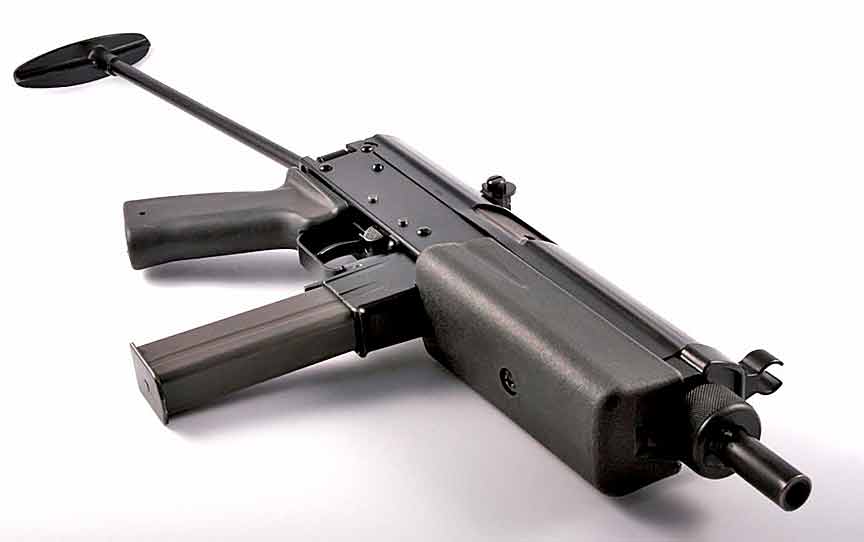

Пистолет-пулемет KGP-9

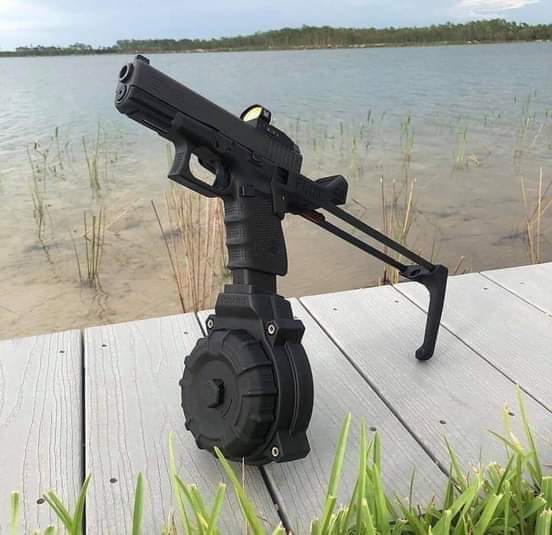

Глок с магазином на 50 патронов:

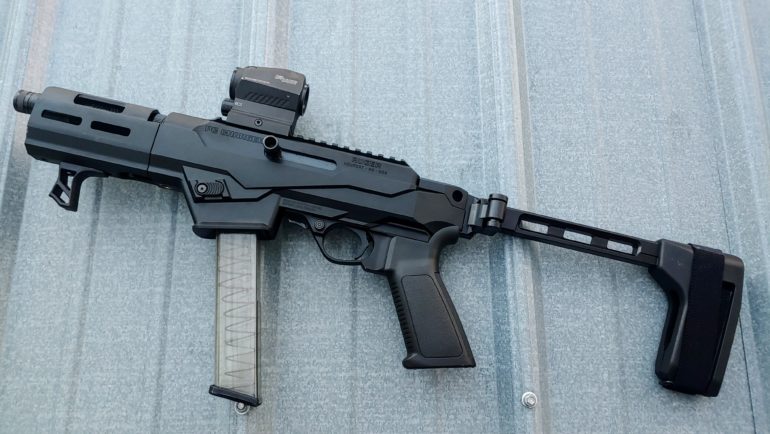

Ruger PC Charger Pistol

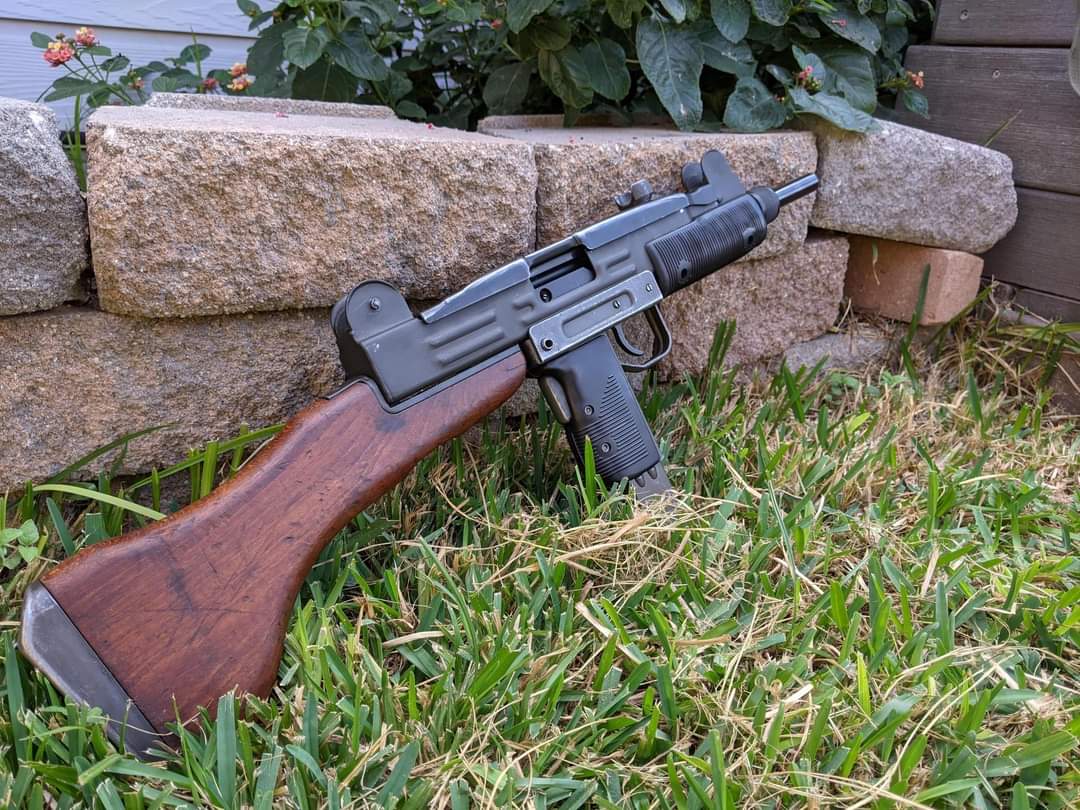

Старый добрый УЗІ


Пистолет-пулемет Hotchkiss "Universal" ( Франция) ...

МАТ-49:



Ссылка не открывается.



Да должна вроде открываться, это распечатанный каталог....



Странно в данной теме нет такой классики как АПС,или уродцев типа ПП-90 или "Эльфа" с "Борзами" и т.д.
А уж М-12 Беретта..

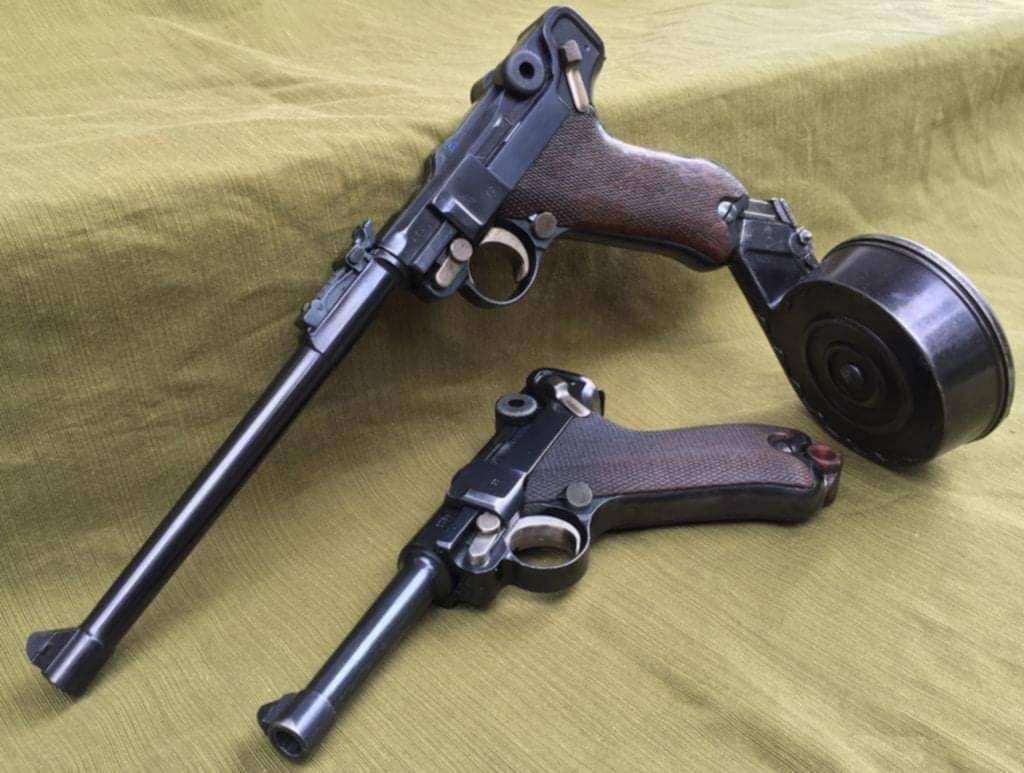

Тогда уж лучше начинать с Люгера 9х19:



Банально.
Тогда уж так



Ну, не такие уж они и уродцы! Дело привычки. ВАЗ 2008 вначале тоже многие уродцем считали, зубилом называли!

ПП-90 выглядит ничуть не хуже ППС, признанного лучшим пистолетом-пулеметов ВМВ!



Пістолет-кулемет ПП-90 розроблений на початку 90-х на замовлення МВС РФ. Призначений для прихованого носіння і ураження живої сили на коротких дистанціях. ПП-90 в похідному положенні складається в пенал розміром 270x90x32 мм для прихованого носіння.
Прототипом послужив американський пістолет-кулемет FMG фірми «Арес». Автоматика працює за рахунок віддачі вільного затвора, а постріл відбувається при незамкненому затворі. У бойовий стан ПП-90 переводиться за 3-4 секунди, розгортанням двох основних блоків, ствольної коробки зі стволом і частинами ударно-спускового механізму і порожнього приклада коробчастої форми. Одночасно розгортається складне пістолетне руків'я з магазином і скобою зі спусковим гачком. Для відкриття вогню потрібно лише перевести прапорець запобіжника в положення, відповідне до ведення вогню, і, утримуючи пістолет-кулемет лівою рукою, звести правою затвор. Завдяки компоновці, точка опори приклада в плечі збігається з віссю каналу ствола, що дає мінімальний момент перекидання при стрільбі. Відкидні цілик і мушка, розташовані зверху передній частині ствольної коробки. Прицільні пристосування приводяться в бойове положення вручну. Для стрільби застосовуються патрони 9х18 мм ПМ. Зброя може комплектуватися лазерним цілевказівником ЛП-92.
Пістолети-кулемети вихідної конструкції (ПП-90) могли вести тільки безперервний вогонь, з 1993 року почалося виробництво досконалішої модифікації ПП-90М, яка дозволяє вести вогонь чергами й одиночними пострілами.

ПП-90 і ПП-90М перебувають на озброєнні МВС, але популярністю не користується, причиною є невисока механічна міцність, нестійкість до забруднення і час приведення в бойове положення.

За деякими відомостями, була розроблена також модифікація ПП-90М1 під патрон 9×19 мм Парабелум.



Неплохо бы идентификацию какую-ниудь давать девайсам на фотках.



Держали в руках?Открывали/закрывали?Или не дай Бог стреляли?Уверен что нет....



Ну такие вещи стыдно не узнавать "в лицо".
https://ru.wikipedia.org/wiki/Villar-Perosa_M1915



Правильно уверены!
А Вам, если доводилось их юзать, неплохо было бы поделиться своими впечатлениями.



Возможно.



Коротко?Паршивое детище умирающей страны.Стрелять в упор,для скрытого ношения-пойдет.Захлопывая при сборке можно получить массу впечатлений.
С появлением семейства Кедров/Кипарисов потерял свое значение от слова совсем.Разве что для закладки в схронах/тайникаХ и т.д.



Позитивных?



Ну, детище было совсем другой страны. Вовсе не умирающей. А ПП-90 это лишь плод неудачного копирования.
Впрочем, как большинство техники, скопипизженной московитами на Западе.



Ясно.Тему покинул-политсрач не интересен.



Ну Вы же сами начали про "умирающую страну"! А теперь политсрач??? Непоследовательно как-то!



Самий справжнiй полiтсрач. Бо в числi "московитiв", якi були тупi, та тiльки "неудачно копировали", це мiнiмум третина - украiнцi, нашi земляки. Причому не тiльки в СРСР, Але й у РIА, згадати хочу б Рощепея, конструктора - самоучку ( на жаль у складi Австро-Угощини украiнцi нiяк себе не проявили, можливо просто завдяки крайньоi iндустрiальноi вiдсталостi Галичини). Тобто у конструторську школу СРСР ( не тiльки зброi) нашi земляки, а в когось пращури, внесли не менш 30 вiдсоткiв своеi працi. I, якщо в когось пращури були недалекi та неписьменнi газди з гiрських сiл, то в багатьох - навпаки, з вищою технiчною освiтою, здобутою не цiною життя трьох поросят, а власним разумом.
По темi: цiкавий, та незаслуговано забутий Steyr Hahn 1912 пiд набiй 9 x23. В Нiмеччинi в 30 роки його перестволили пiд 9х19, Але спосiб подавання набоiв з обойми не змiнили.
На мою думку при змiнi способу заряджання на змiннi магазини, пiстолет краще та надiйнiше за люгерiвську систему. Система запирания стволу поворотом використовувалась у мексиканскому пiстолетi Обрегона(латиноси тупо скопiрували), сiмейства Grand Power(словаки тупо скопiрували), ГШ 18(московити знову тупо спиз...ли). Для Вермахту було б дешевше модернiзувати Steyr M 1912 нiж городити прекрасний, але складний та недешевий Walter P 38.
З повагою



Породжений генієм Карла Крнка!



Важив понад 1кг. Всього випущено близько 300тис.екз.

Опыт эксплуатации частными лицами и военными показал высокую надежность работы, большой служебный ресурс и отличную точность стрельбы. Что и не удивительно, так как это оружие не только имеет замечательную конструкцию, о которой будет сказано ниже, но и выполнено с высоким качеством изготовления, как и большинство образцов того времени.

Те же преимущества M1912 продемонстрировал и в боях Первой Мировой войны, в тяжелых условиях эксплуатации, таких как сильная загрязненность механизмов и длительное отсутствие чистки.

Автоматика работает по схеме использования отдачи при коротком ходе ствола. Конструкция запирания канала ствола основана на системе применявшейся в так же австрийском пистолете Roth-Steyr M1907 калибра 8 мм, но существенно усовершенствованная. Запирание осуществлялось поворотом ствола вокруг своей оси на 20 градусов при взаимодействии его выступов и пазов рамы. На стволе имеется фигурный выступ, а на внутренней поверхности рамы пистолета выполнен винтообразный паз. Канал ствола имеет шесть правосторонних нарезов. Направление вращения пули и ствола одинаковы. Ствол оставался запертым пока пуля не покидала его канал, после чего свободно вращался и отпирался, освобождая затвор-кожух. Когда боевые выступы ствола по средством вращения выходят из пазов затвора-кожуха, последний отходит назад,
сжимая возвратную пружину и экстрактируя стрелянную гильзу. Далее затвор-кожух возвращается в крайнее переднее положение, досылая следующий патрон в патронник.

Ударно-спусковой механизм куркового типа, одинарного действия, с предварительным взводом курка. Открытый курок с небольшой спицей может быть при необходимости взведен вручную. Разобщитель выполнен как отдельная деталь, является так же предохранителем от выстрелов при незапертом канале ствола, и отражателем. Боевая пружина, пружина задержки патронов, разобщителя и шептала — пластинчатые. На левой стороне рамы расположены рычаг флажкового предохранителя и патронная задержка. Предохранитель запирает курок как во взведенном так и в спущенном положении, а так же блокирует затвор-кожух. Включение предохранителя при спущенном курке отводит его от ударника и запирает. При взведенном курке предохранитель просто блокирует курок. Рычаг предохранителя входит в выемку кожуха-затвора блокируя его как в переднем, так и в заднем положении. Самой заметной особенностью конструкции этого пистолета является постоянный магазин, снаряжаемый из пластинчатых обойм или по одному патрону.

Технические характеристики Steyr-Hahn

• Калибр: 9mm Steyr / 9mm Parabellum
• Общая длина: 216мм
• Длина ствола: 128мм
• Масса без патронов: 1020 г
• Емкость магазина: 8 патронов



Автоматический пистолет ОЦ-33 Пернач

•
  Автоматический пистолет ОЦ-33 Пернач был разработан в середине 1990-х годов коллективом конструкторов ЦКИБ СОО под руководством И.Я. Стечкина на основе конструкции автоматического пистолета ОЦ-23 Дротик для замены пистолета АПС. На этапе разработки оружие имело наименование АП СБЗ-2 («автоматический пистолет конструкции И.Я. Стечкина, А.В. Бальцера, А.В. Зинченко»).

  Автоматика пистолета ОЦ-33 работает по схеме использования отдачи со свободным затвором. Ствол ограниченно перемещается в продольном направлении и снабжён собственной возвратной пружиной. Затвор-кожух, не доходя до крайнего заднего положения соударяется с подвижным стволом и откатывается вместе с ним. Такая конструкция позволяла использовать массу подвижного и подпружиненного ствола для замедления отката затвора при его перемещении в крайнее заднее положение в момент выстрела.

  Самовзводный ударно-спусковой механизм двойного действия, куркового типа позволяет ведение одиночного и автоматического огня. Возвратная пружина расположена под стволом. Предохранитель-переводчик режимов огня продублирован на обеих сторонах затвора и обеспечивает ведение одиночного (среднее положение) и автоматического огня (нижнее положение). Двусторонняя кнопка защёлки магазина расположена на приливе спусковой скобы.



  Питание пистолета осуществляется из стандартного коробчатого магазина ёмкостью 18 патронов (с двухрядным расположением патронов), габариты которого не выступают за пределы рукоятки пистолета, или из удлинённого магазина ёмкостью 27 патронов. Кнопка затворной задержки расположена на левой стороне оружия. Прицел открытого типа, с возможностью подстройки целика.


  Для ведения прицельного автоматического огня пистолет оснащается съёмным складным плечевым упором, выполненным из стали и носимым в отдельном чехле на ремне. Под стволом на раме оружия выполнены направляющие для крепления боевого фонаря или лазерного целеуказателя. В настоящее время автоматический пистолет ОЦ-33 Пернач в незначительных количествах состоит на вооружении различных подразделений МВД РФ.

  Технические характеристики пистолета ОЦ-33
  • Калибр: 9×18 ПМ
  • Длина оружия: 225 мм (без приклада) / 533 мм (с прикладом)
  • Длина ствола: 135 мм
  • Высота оружия: 143 мм
  • Ширина оружия: 36,5 мм
  • Масса без патронов: 1150 г (без приклада) / 1420 г (с прикладом)
  • Темп стрельбы: 800-900 выстрелов в минуту
  • Емкость магазина: 18 и 27 патронов

  1


  2


  3


  4







Пистолеты-пулеметы Mendoza / X-Arms Cobra и Bulldog (Мексика)

Не так давно мексиканской компанией Mendoza при участии компании X-Arms в серию были запущены пистолеты пулеметы Cobra калибра 9х19 Люгер и Bulldog калибра 9х17 Браунинг. Эти образцы созданы на базе полицейского пистолета-пулемета Mendoza HM-3S и поставляются в мексиканскую армию и полицию, а также продаются на экспорт.

Пистолеты-пулеметы Bulldog и Cobra идентичны по конструкции и отличаются габаритами и используемым патроном. Они используют автоматику со свободным затвором, стрельба ведется с закрытого затвора, одиночными выстрелами или очередями. Затвор выполнен по типу пистолетного, охватывает ствол сверху и с боков на большей части его длины. Возвратно-боевая пружина расположена вокруг ствола. Ствольная коробка состоит из двух частей, соединенных штифтами с коробкой ударно-спускового механизма, и охватывает затвор только в передней и задней его части. Коробка ударно-спускового механизма вместе с пистолетной рукояткой выполнены из ударопрочного пластика.

Для взведения затвора на нем сверху выполнена U-образная рукоятка, не перекрывающая прицельную линию. Питание патронами производится из отъемных коробчатых магазинов, вставляемых в рукоятку управления огнем. Предохранитель расположен слева на пистолетной рукоятке, позади спускового крючка, переводчик режимов огня – слева над пистолетной рукояткой. Прицельные приспособления регулируемые, с диоптрическим целиком, имеющим установки на 50 и 100 метров. Мушка оптоволоконная, что повышает удобство прицеливания в условиях плохой освещенности. Приклад складной влево-вперед, металлический, скелетной конструкции. На цевье снизу может устанавливаться дополнительная вертикальная рукоятка для более удобного удержания оружия второй рукой.

Калибр

Bulldog 9×17
Cobra short 9×19 Cobra 9×19

Длина 275 / 490 мм 330 / 535 мм 400 / 606 мм
Масса 2.38 кг 2.69 кг 3.12 кг
Длина ствола 153 мм 210 мм 255 мм
Емкость магазина 20 или 32 патронов 20 или 32 патронов 20 или 32 патронов
Темп стрельбы 800 выстрелов в минуту 700 выстрелов в минуту 550 выстрелов в минуту

9x17mm Пистолет-пулемет Bulldog


9x19mm Пистолет-пулемет Cobra Short в камуфляжной раскраске


9x19mm Пистолет-пулемет Cobra

Источник:https://modernfirearms.net/
