Все випробував на собі,все працює! Берем першу конструкцію: Ліхтар трьох батарейках ААА,їх багато різних але у всіх використовуеться батарейний відсік на 3 ААА батарейки. Берем акумулятор літієвий 10440 1 шт у нього напруга 4,2 в а розміри як у батарейки ААА втавляємо в батарейний відсік А замість двох батарейок робимо проставки. найпростіший варіант -загортаемо сівші батарейки у фольгу і вставляемо у відсік. Якщо у вас є паяльник то можна запаяти сівшу батарейку от так ось і все! користуйтесь!
Ще один спосіб! Берем акумулятор літієвий 14500 от такий. Він по розмірам як батарейка АА З двох магнітів товшиною 4,5 мм робим проставку,і засовуем акумулятор в гофр 20 мм. Це тому що акумулятор трохи замалий по діаметру. Все ! користуйтесь!
Але це ще не все! Берем акумулятор літієвий 18500! Увага це не 18650 що ви звикли! цей акум довжиною 50мм . додаемо до нього проставгу з двох магнітів товщиною 4,5 мм. Але тут треба додати ізолюючу шайбу на дно ліхтаря. все! користуйтесь!
А ще можна доробити ліхтарик для для користування в наметі або в приміщенні. Берем такий У ньому батарейний відсік на 3 ААА. Туди вставляемо наш акумулятор і вставки Користуйтесь!

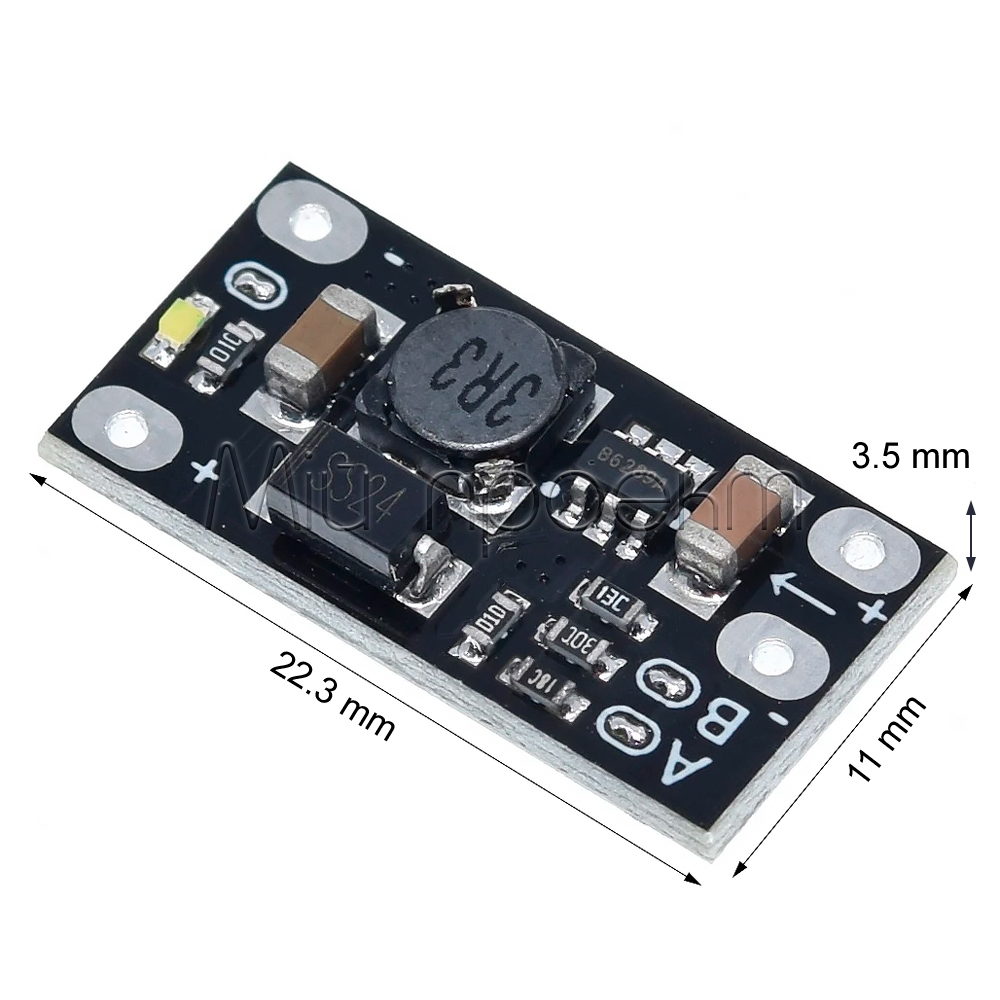

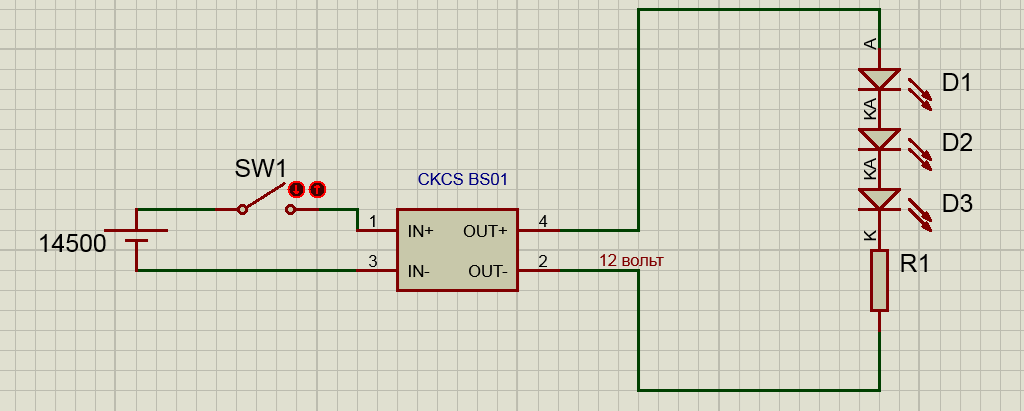

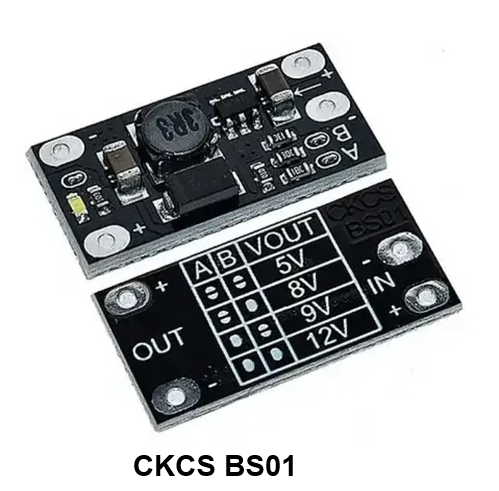

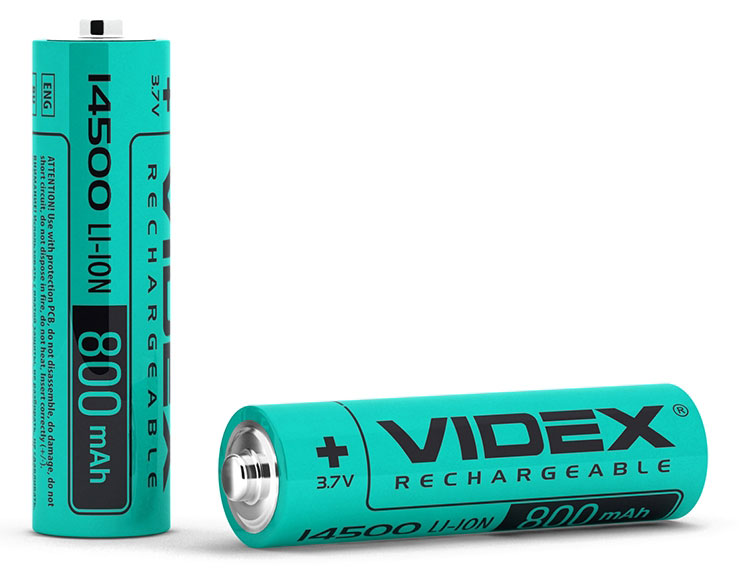

Мдернізація ще одного ліхтаря. Цю схему можна використовувати де завгодно якщо у вас є вільне місце і струм не більше 0,5 а або 500ma Цей ліхтар має батарейний відсік на 4 елементи АА для модернізації беремо акумулятор літієвий 14500 ось такий він за розмірами як батарейка АА І беремо перетворювач DC-DC "підвищує" CKCS BS01 він дуже маленький, гляньте на розмір У ньому можна виставити вихідну напругу 5,8,9,12 вольт це робиться перемичками на платі. за замовчуванням на платі коштує 12 вольт вставляємо все у ліхтар за такою схемою, замість старих світлодіодів додаємо світлодіодну стрічку, тільки не більше ніж на 0,5 а і користуємось!
Сорі якась фігня! я зробив пост гарно і всі фотки підходили до тексту,а після вводу все стало як ві зараз бачите. попробую виправити трохи пізніше

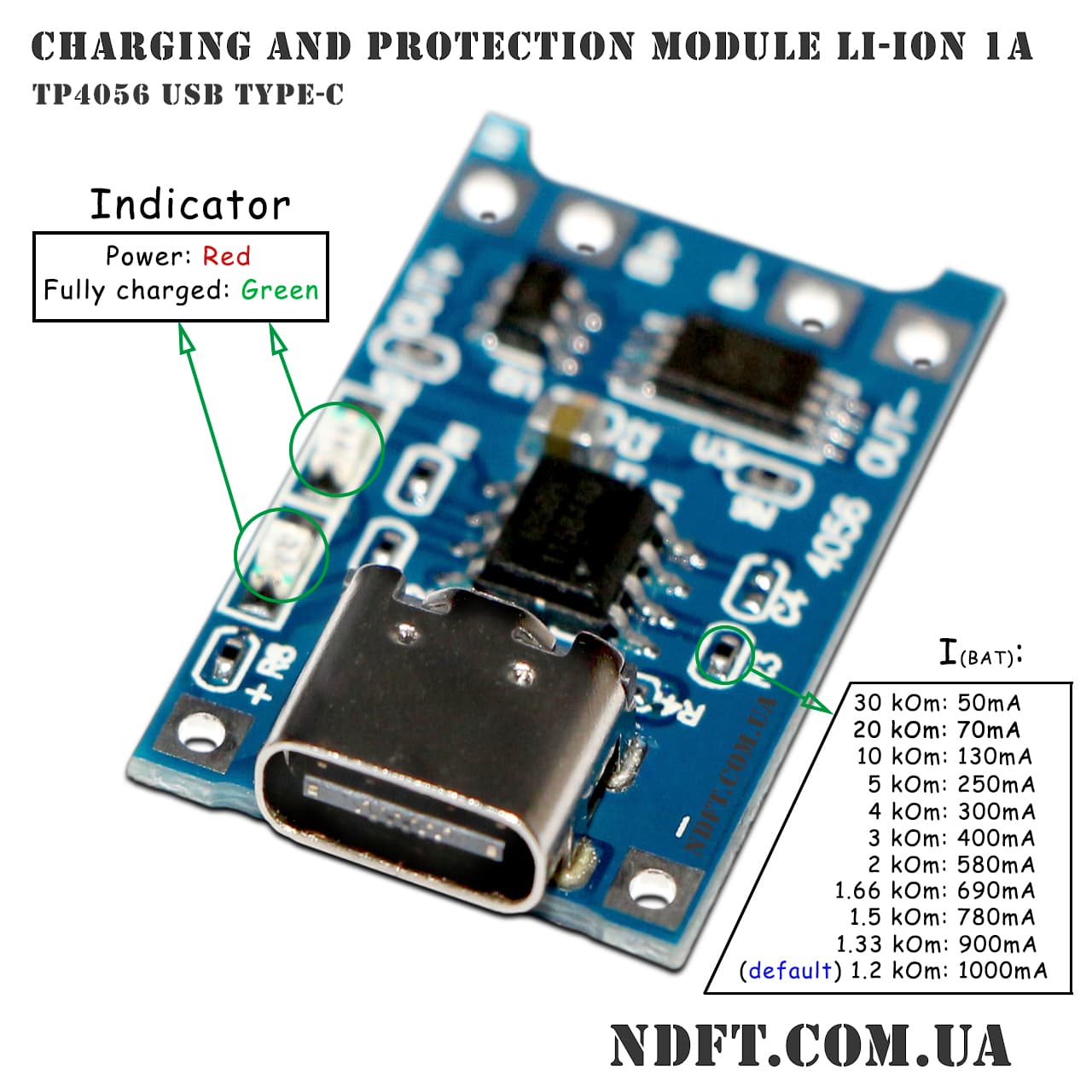

Раз у нас акумулятори,то їх треба якось заряджати. Так це елементарно! Берем такий USB зарядний модуль ТР 4056 . вони є в любому віконанні,мікро,міні юсб,тайп сі. Припаяйто проводи ,до них залізні шайбі на шайби приліпіть по магніту. І буде у вас універсальний зарядний пристрій на всі типирозміри акумуляторів. А якщо у вас срачка і ви не можете витерпіти заряджати акумулятори по одному то зробіть декілька таких зарядок, плата коштує 12 грн. Користуйтесь!
Увага! Магніт паяти не можна! Якщо його нагріти на 80 градусів він втрачає магнітну силу. Тому треба припаяти залізні шайби а потім на них ліпити магніт!

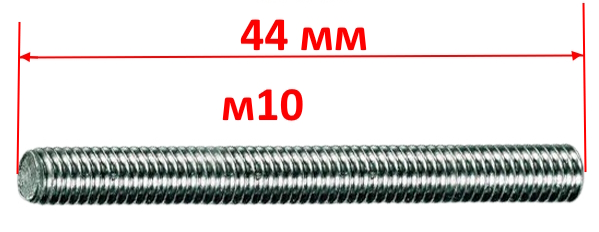

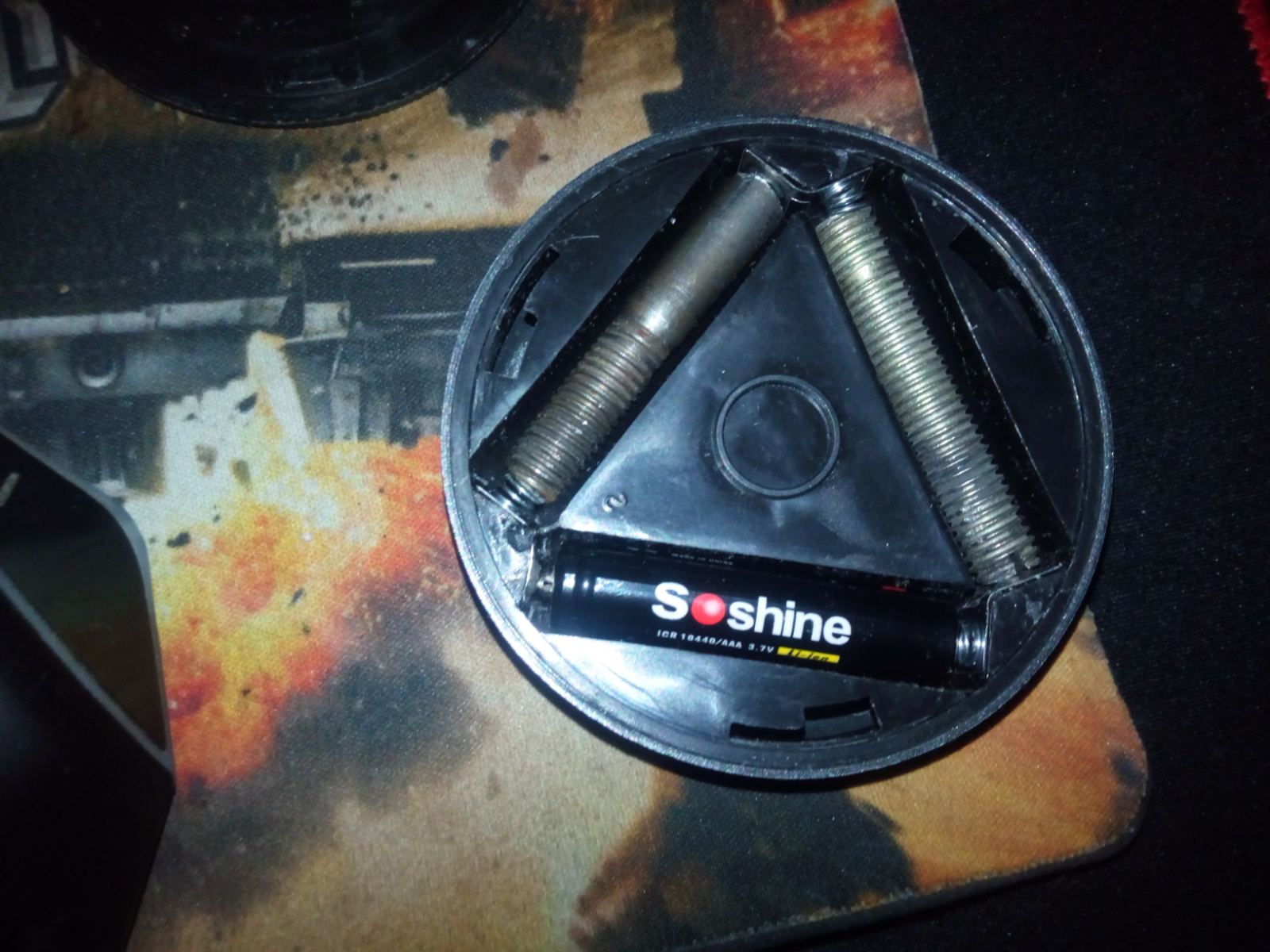

Через 6 міс эксплуатації віявилось що проставка з закороченої батарейки ААА не завжди гарно працюе. В двох проставках спостерігаеться руйнування корпусу. Тому краще замінити їх на таку конструкцію. Відрізаемо кусок болта М10 або М8. довжиною 44 мм і ставимо замість батарейок Ось так виходить
