ПБС на 5,45 схема

Всем привет. Столкнулись с полным отсутствием обвеса на пятёру. Камрад привлёк для консультации.Н а основе схемы пистолетного ПБСа делаем под автомат. Система капризничает, не могу залить видео того что получилось. Работаем законно,в связке с полицией. ПБСами не торгуем, делаем на собстненные средства бесплатно. Так к чему я это всё: После полной доводки выложу полный чертёж для тех кто в состоянии производить.

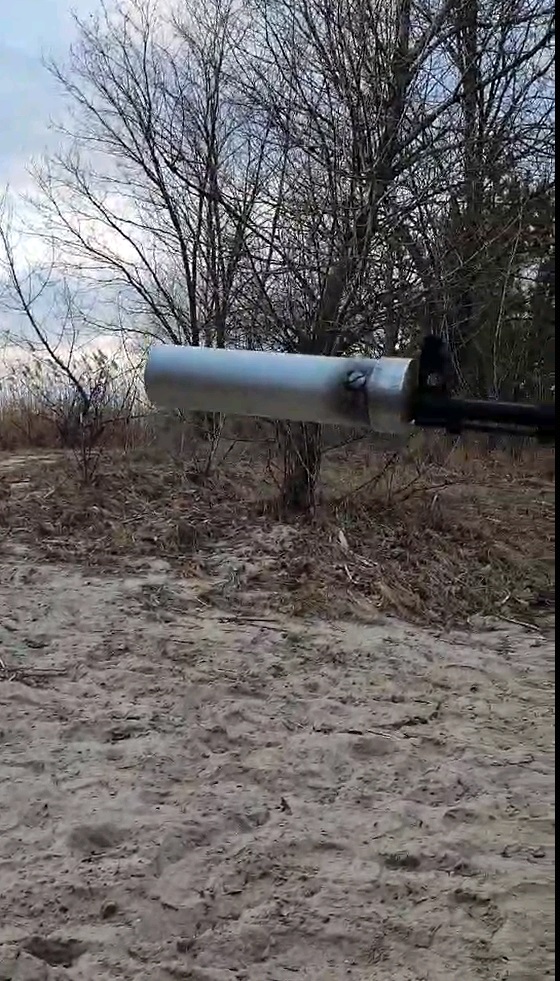

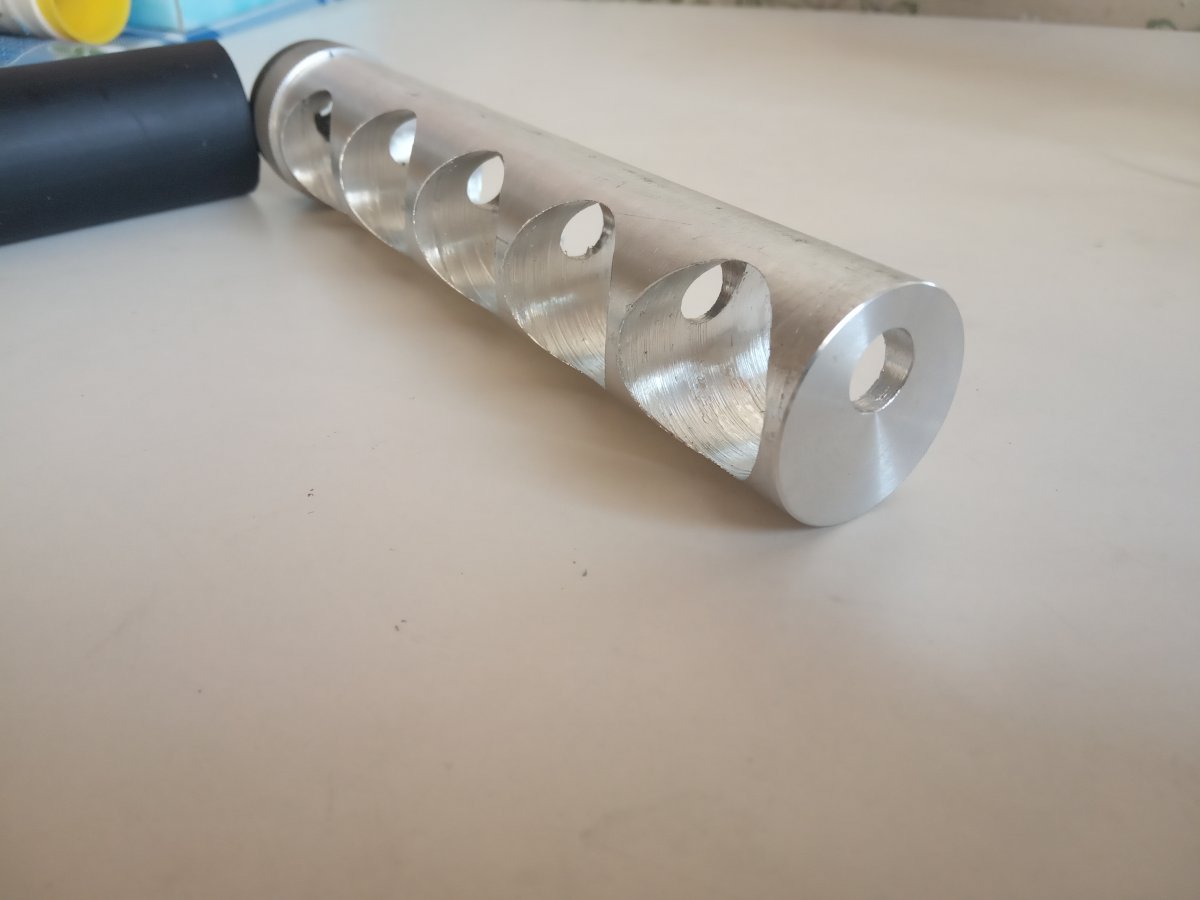

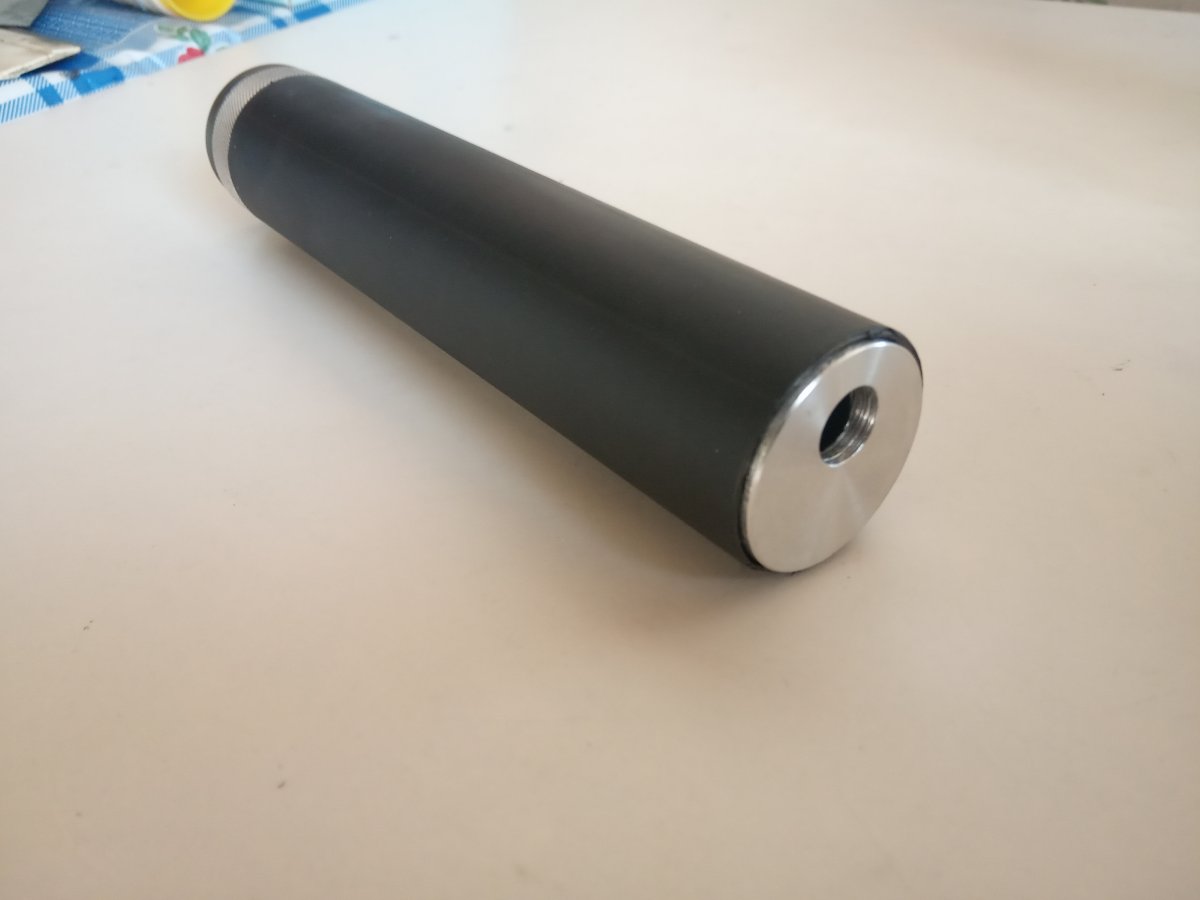

Исходник в алюминии длинной 210мм и толщиной 50мм с четырмя камерами по 40мм глушит звук до состояния чуть громче мелкашки и полностью убирает дульную вспышку на стандартном боеприпасе. ПБС состоит всего из двух частей но требует станочной работы. Предполагаю что стальные образцы смогут держать очереди и не требовать обслуживания. Вихревая схема почти не пачкает усм что в условиях боя тоже очень важно.



Стальная конструкция подобного типа будет очень прилично весить.
Алюминий долго не проживет. Конструкция довольно простая .
Особенно для повторения на чпу. Не могу сказать что Вам не доверяю , но сколько не приходилось слушать всевозможных ПБС от разных производителей ,разной сложности со сверх звуковым патроном. ..эффективность в основном так себе,ни какая практически .А вот балда на стволе здорово мешает.
С патронами УС другое дело. Но это спец применение .
Зачем ПБС на блок постах и в обычной службе ..?
Кругом разведка одна ?



https://dropmefiles.com.ua/ru/P2N3QyD4



На "передке" и в окопе нужная вещь, на блок посту не очень. Но данный тип ПБСа глушит звук хорошо.



Пробуем что можем. Пламя под вечер хорошо демаскирует. Звук работы по ссылке. Тут с заливкой видео проблемы. Алюминий просто для проверки-будет работать или нет. Сталь конечно весит, пробуем облегчить. Разведка...нет конечно, хотя и контрразведка из Запорожья просила



Да, сверхзвук, да,болванка на стволе. Кому не нужно тот оставит дтк.



Убрать вспишку ? Уберите серцевину - оставьте балванку.Результат Вас удивит.Ви из Запорожья ? С ув.



Камраду, который делает ПБСы

Очень важен л ё г к и й в е с.
(Это личный опыт. За 7 лет протаскал на себе штук семь разных пбс, ""кустарных"" и заводских. )

Есть простая конструкция с минимальной 《токаркой》. Это пбс 《Steel》 для АК-74.

Вкратце :
Он изготовлен из стальной вороненой трубы диаметра 32мм, внутри которой установлены перегородки отверстием прохода пули и доп отверстиями по краям для завихрения и торможения газов.
Перегородки внутри крепятся по моему на точках сварки.
Покрытие готового изделия - воронение.

Фото и видео этих пбс в разборе и их схемы есть в сети.

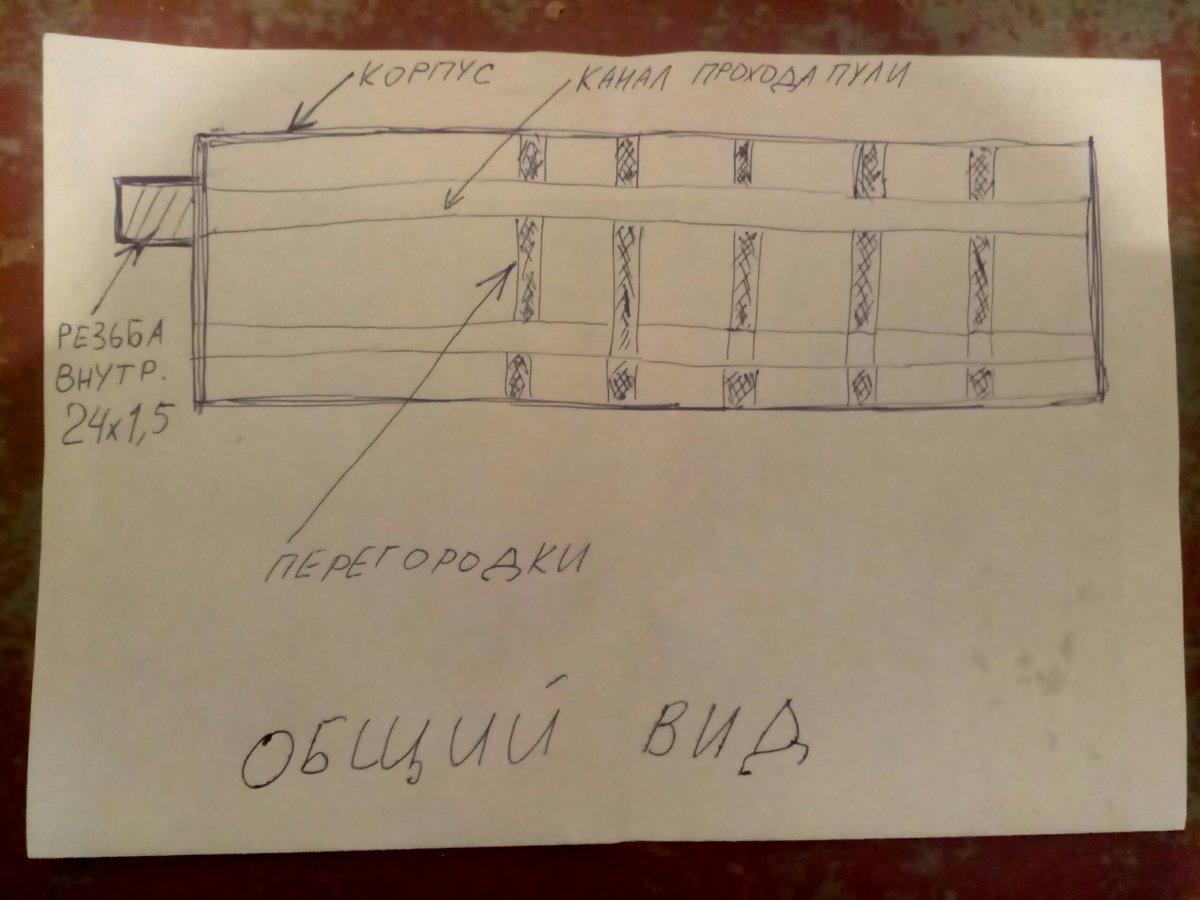

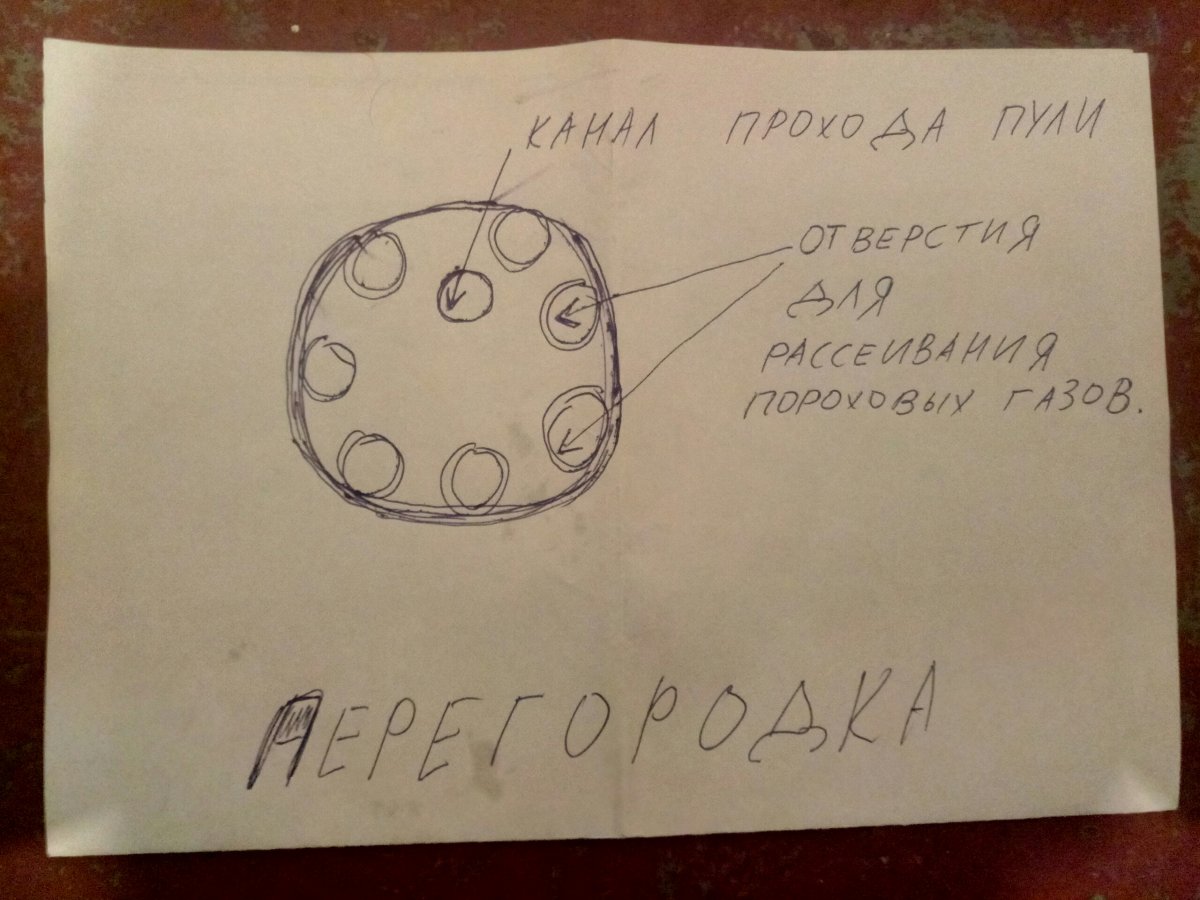

Если нет времени искать, то на рисунках － принципы конструкции. Условия и время сложные, сорри за простецкие рисунки.



Нет, Каменское. В Запорожье друг воюет,дрг отлавливают



Спасибо, знаю эту схему. Работает но нагара оставляет много. По весу согласен, будем уменьшать как сможем. Очень хочу попробовать для пкм и рпк. нагрузки там конечно высокие но знаю пулеметы в первую очередь давить пытаются. Титан в идеале но цены...



Куплю саундмодер под 7.62 на СКС, в личку



Камрад, извините, сейчас первым делом тем кто на передовой, да и не торгуем мы, так будем передавать.



Так я в теробороне. Не на передовой, но тем не менее стычки уже были.
Человек отписал за глушитель уже



Храни Вас небеса. Рад что Вам отписались и вопрос решён. Спрос гораздо больше чем мы сможем обеспечить но думаю сообща будет проще. Жду результаты испытаний в стальном варианте и вес замерить нужно. Никогда не работал с автоматами поэтому приходится методом проб и ошибок.

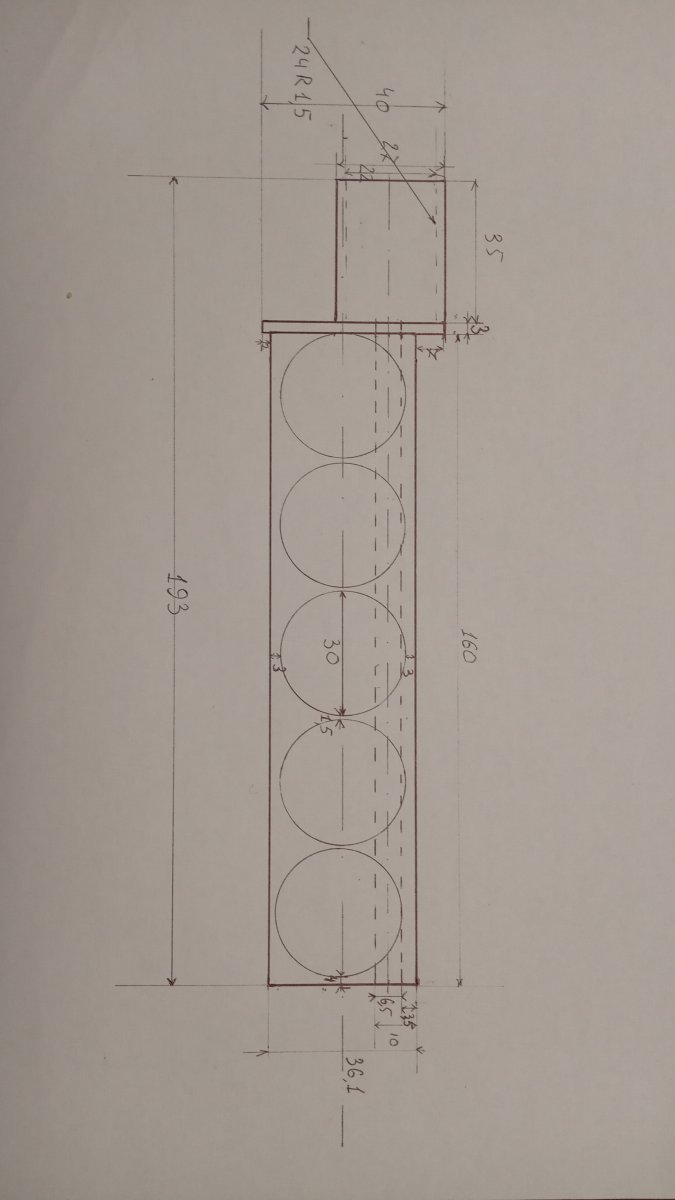

Итак, основная схема работает. Чертеж сырой но дает представление.

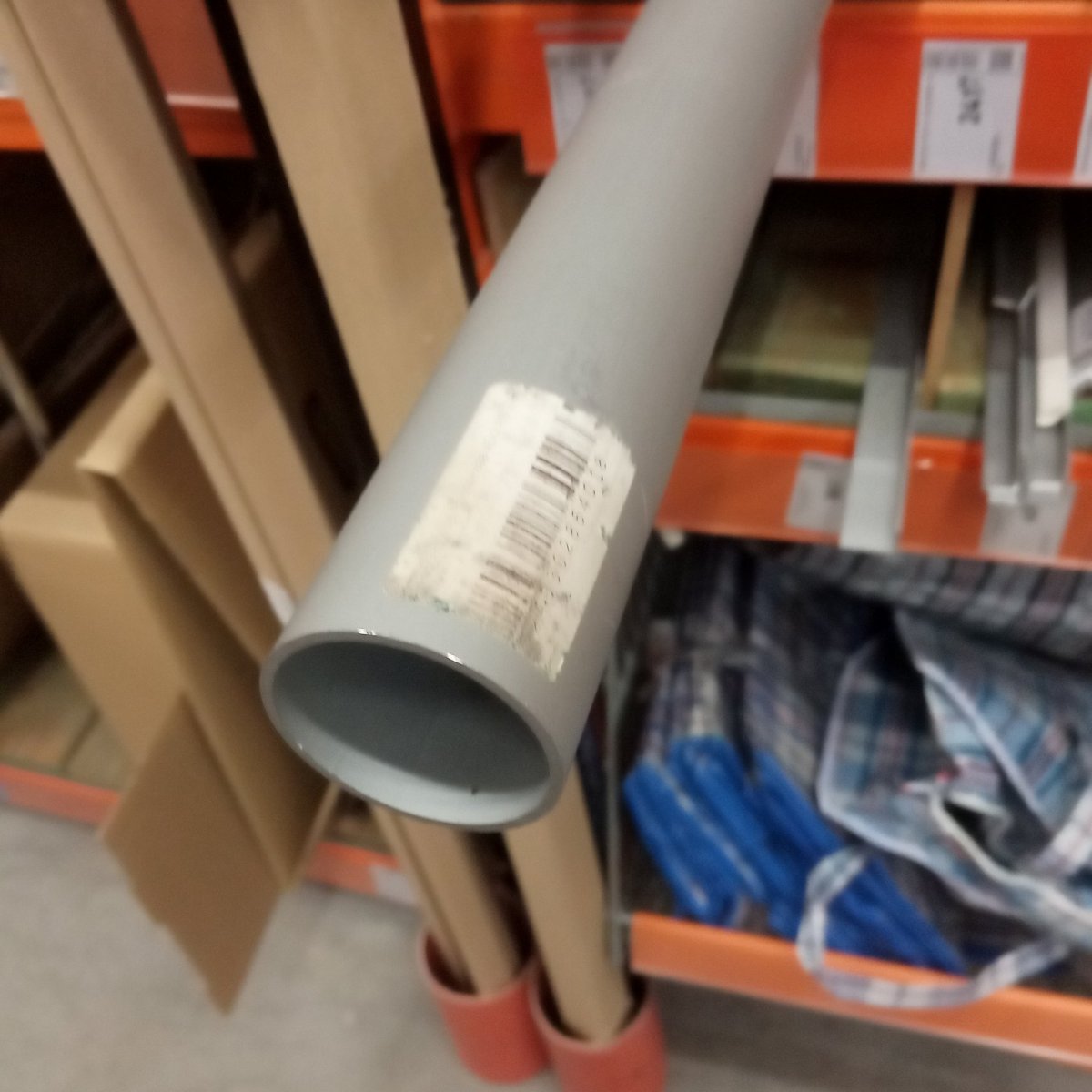

В торговых центрах продается алюминиевая труба, размер которой хорошо подходит как внешний кожух.



Так же на корпуса хорошо идут гильзы амортизаторов но там разные диаметры и подбирать желательно от 40мм. Из за большого диаметра резьбы на пятерке, эксцентрик получается большим.длинна резьбовой части уточняется и потом на ней желательно сделать 4 паза для фиксации пбс на стволе, как это сделано на дтк. Внешний кожух можно фиксировать болтом либо с торца, где пульный выход либо на корпусе как на фото. Излишки металла между боковыми отверстиями тоже в идеале убрать для облегчения конструкции... Вес,отстрел добавлю позже, я там на правах консультанта и разработчика поэтому не владею полной информацией.



Хорошо получается из корпусов автонасосов для подкачки шин.Особенно времен СССР.Внутр.диаметр 35 мм , наружный 38 мм.Внутрь режутся на токарном станке шайбы с отверстием 9мм.Между ними втулки из этой же трубы слегка обточены для облегчения веса.Чтобы впихнуть вырезаем кусок 5-7 мм и обжимаем в тисках. Сзади резьба 24 на 1.5 мм,спереди заглушка с отверстием 9-10 мм.Длинна модератора 170-250 мм.Зависит от точности и размера токарного станка.Вспышки пламени нет,слегка летят искры от пороха.Звук на уровне мелкашки или сильной пневматики.



Свяжитесь со мной 0682848983 не замрачивайтесь и неусложняйте



Камрады, повторю:с автоматами дел не имел и в тонкостях пбсов под них не соображаю. Денег на производство не собираю,славы не ищу, рекламы не делаю. Мне многие говорили что пятёра хреново глушится. Многие жаловались на нагар в усм после использования глушителя. В мою страну пришла война. Я хочу чтобы как можно больше пацанов вернулось домой живыми. Делаю для этого что умею и на что хватает моей смекалки. Если Вы в состоянии сделать лучше, качественней и передать это нашим бойцам- Честь Вам и Слава. Сообща, всем миром, мы сможем больше.



Сегодня боец из 93-й говорил со своими родными, а те пересказали моим близким, так новости дошли до меня.... Боец помогал с двухсотыми. это были раненные. Один парнишка даже шину успел себе на ногу наложить...они все были убиты одиночными в голову. Еще один парнишка закрыл лицо руками...так и умер... Я не знаю к какому подразделению принадлежали эти ребята, и лично их не знаю...это были просто раненные. А их просто добивали...теперь для меня это личное. Я сделаю всё от меня зависящее чтобы этих тварей как можно больше сдохло. Сердце рвётся...кем нужно быть чтобы такое творить.. Сказать можно много.Даже матом. У нас вообще любят говорить. Я буду делать. Молча. Всё что смогу. Спите спокойно, пацаны, мы отомстим.

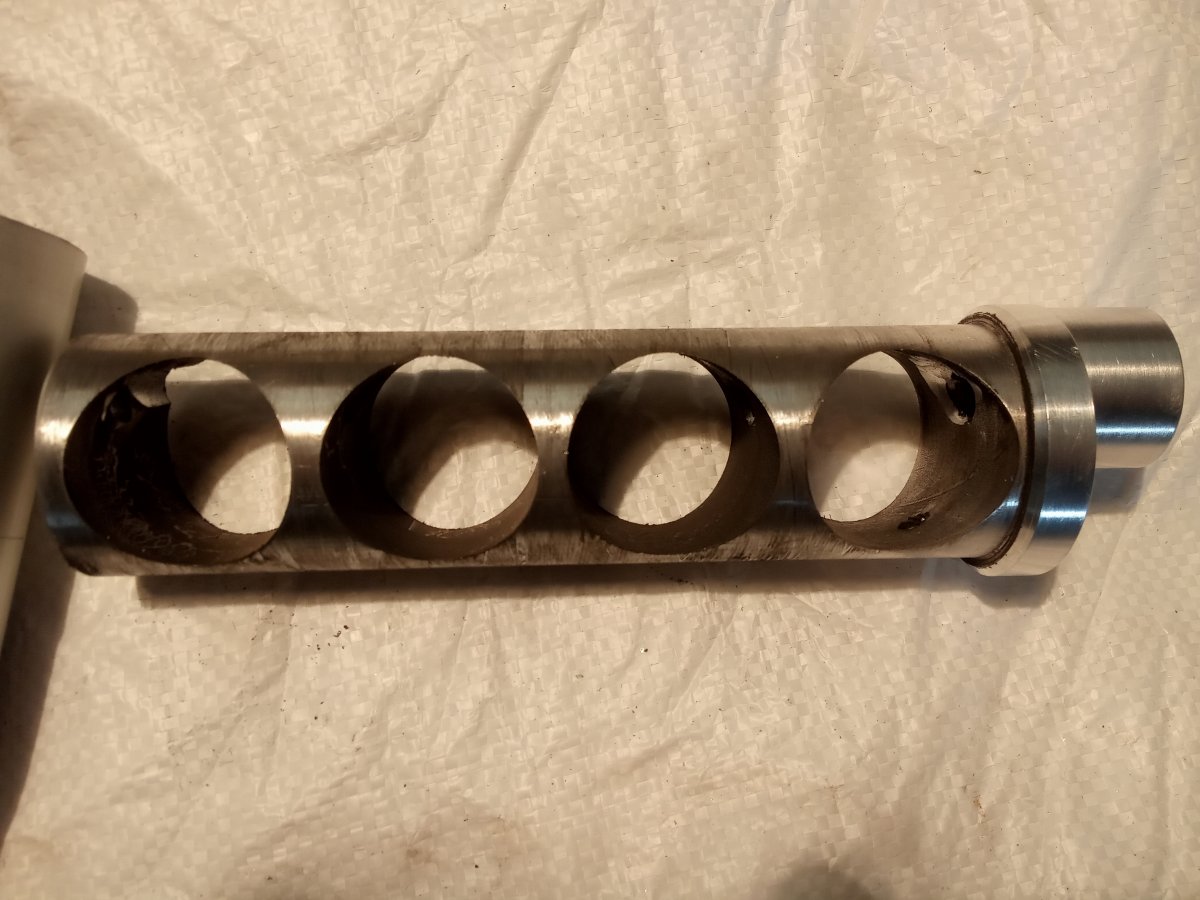

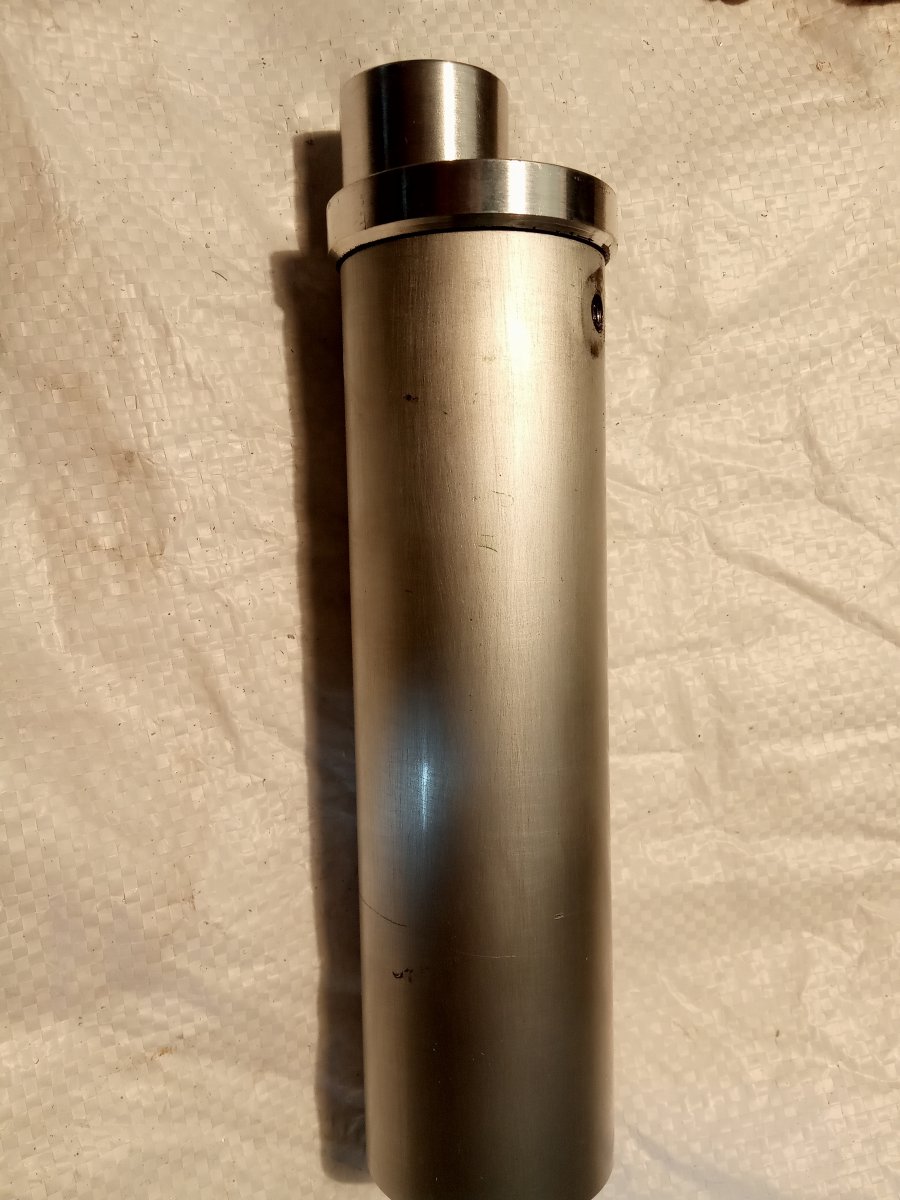

Вернулись к диаметру 50 мм. Физику не обманешь, со снижением диаметра поперечные отверстия перестают эффективно закручивать поток и громкость звука значительно возрастает- 5 по 30мм работают хуже чем 4 по 40мм. Вес в стали всё-же получается значительным а алюминиевые при нормальной доработке получаются около 320-350 граммов. Даже не предполагал что такая простая схема сможет работать с автоматным боеприпасом. Надеюсь что в самое ближайшее время бойцы в Харьковской области и в Днепре смогут на практике опробовать наши скромные успехи.



Нагар полностью не убирает но по сравнению с *лейками* пачкает значительно меньше.



А как сверлите эксентричное отверстие ?
