Салют! Пару сооружений по ПМВ Вот нарисовал.. Первое Имеет один вход , находится в тупике окопа , и имеет засыпанный но просматриваемый ласточкин хвост, и еще это нормально что он расположен боком к фронту? Второй Просто врыт в землю. Красным обозначены вентиляционные отверстия , их два Теряюсь в догадках что это. Но вроде есть комнатка для охраны За фото прошу не ругать..!
Ответ: Пару сооружений на опознание Вот еще Я догадываюсь что это для минометов , Отверстия закривились бетонными плитами на рельсах, Только что за смысл лупить в одно место , ведь сооружение в земле само не поворачивалось, По ряду причин на наблюдательный пункт не похож Кто встречался с таким , кто что знает высказывайтесь

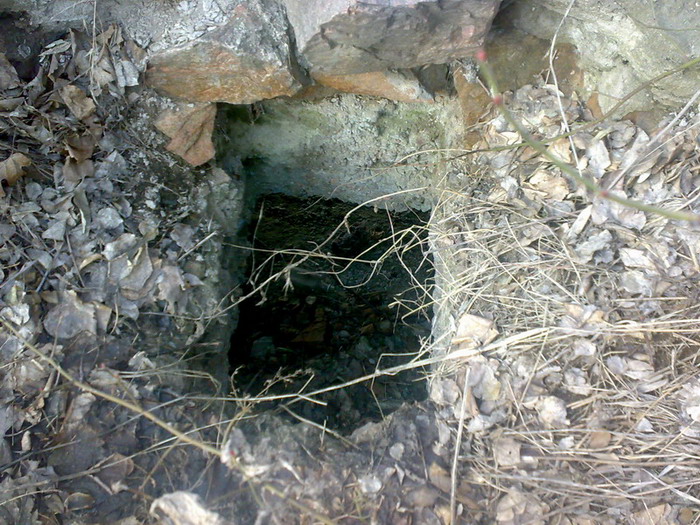

Ответ: Пару сооружений на опознание Немецкий дот времен ВОв, на фото предположительно отверстие для выхода пороховых газов.
Ответ: Пару сооружений на опознание это вы о котором ? если о последнем то это явно не для выхода газов так как , это именно шахты отделенные от основной абсолютно глухой комнаты с одним окном
Ответ: Пару сооружений на опознание Cооружения вписывались в систему траншей и прочих сооружений, так что боковой вход - это хотя и не часто встречаемое, но нормальное явление. Вход мог быть со стороны фронта быть защищён мощным насыпным траверсом, или вообще проход у входа закрыт бревенчатым накатом. Похоже на убежище, но насчёт "ласточкина хвоста" не въехал...имеет в виду, что на выбитой части стены видно расширяющиеся наружу отпечатки дверей или окна? Окна нередко бывают в жилых убежищах, в том числе и раструбом наружу, месяц назад такие наблюдал. Зуб не дам, в ПМВ разнообразие сооружений было большое, особенно на немецких позициях. Я бы подумал, что это убежище для выкатного противоштурмового орудия, судя по габаритам арочного входа. Но дырки...они под потолком, посреди стены или же у пола? Могу быть и просто вводом для кабеля связи. Во вторую мировую по похожей компоновочной схеме у немцев применялось бетонное сооружение для пулемётов. Двойной рингштад. Посредине было убежище, по бокам - два пулемётных гнезда, открытые сверху. Может быть и тут сооружение для пулемётов, но как по мне, не особо то оно удобное. Нет ступеней (хотя их могли и в дереве сделать), колодец узковат (это уже критично, пулемёты то в ПМВ - станкачи на 90%). Почему это не может быть НП? Нет обзора по округе? Сооружение вообще в яме? Дело в том, что двойное расположение мест наблюдателей - это нормально, особенно когда речь идёт про артиллерийских корректировщиков. Более того, как раз квадратный колодец возле помещения - это вполне типовой наблюдательный пункт, когда наблюдатель сидит на лесенке и пользуется перископом или стереотрубой. Где географически эти сооружения? (Белорусь, Литва, Украина?) Можно поподробнее про это сооружение? А то сфоткан кусок, и на кадре видно какое то округлое окончание бетонной плиты. Можно фото большего захвата, и/или рисунок-план сооружения?
Ответ: Пару сооружений на опознание Почему не НП? Ну не знаю ,банально ничего хорошего не видно, и что за смысл себе во фланг смотреть , находится он не в яме ,а немного возвышается ну и сам немного на высотке так как на берегу реки, по бокам от него хорошо заметные насыпи от выемки грунта. Я нарисовал его расположение желтым с красной стрелкой (фронт тоже намалевал) , хотя и скривил ее потому что помню что он примерно перпендикулярен реке (а может и в данный момент что то путаю). Ну а если это пулеметная точка в принципе разумно держать под огнем переправу ( только жаль что я точно не помню видно ли переправу а если я не помню то вряд ли , ) Еще прилагаю фото непосредственно из под моста , но и старая переправа находится левее в 5 метрах , правее примерно в 300метрах объект. А вообще если есть интерес ,могу как нить туда наведаться и по компасу проверить направление, пофоткать ,и если нужно могу снять размеры, и вычертить но это если очень интересно Впереди него в метрах 100-150 , находится развалина кокая-то не вкопанная. Примечательная черта что в метрах трех находится ямка забетонированная, размером в длину около мера , в ширину 50-80 см , и глубиной по пояс , с бетонированным полом. Что это могло быть. Находится все это добро в Беларуси. На счет второго , вполне возможно что для орудия , мне такая мысль не приходила в голову, тем более он так расположен по отношению к передовой что можно сразу выкатывать и шмалять не разворачивая. Про отверстия Они по середине потолка но ,с краю у стены , и в полу есть отверстия прямо угольные 30на 45 см не помню ,но вроде у входа и по кроям. Там есть еще такой же , только без соседней комнатки. Кстати там я ничегосиньки не нашел , даже гильзачки =((
Ответ: Пару сооружений на опознание Почему бы и нет, ведь плёсо вдоль линии фронта тоже просматривать надо. Картинки нету Если это без особых проблем, то неплохо бы. И фото с разных ракурсов, включая интерьеры и детали. Ну вот это уже хз, может быть что угодно, хоть окоп с бетонным полом (излишек бетона вылили.). У нас под Киевом от немецких укреплений охраны железнодорожного моста сохранилось только бетонированное очко туалета. А вот это уже как раз неудобно, крайне желательно хотя бы перпендекулярно к линии полёта снарядов размещать вход. Дольше проживёт и орудие, и расчёт. Хотя...в Карпатах венгры построили совершенно чудные доты для пушек, у которых единственный вход одновременно является и амбразурой. Вот схемку этих дырок на полу уже было бы интересно глянуть. Если эти дырки - пазы для установки рамочной конструкции или фундамента, то там мог стоят движок и генератор. С ответом можно не торопиться, на связи буду через неделю. Удачи!

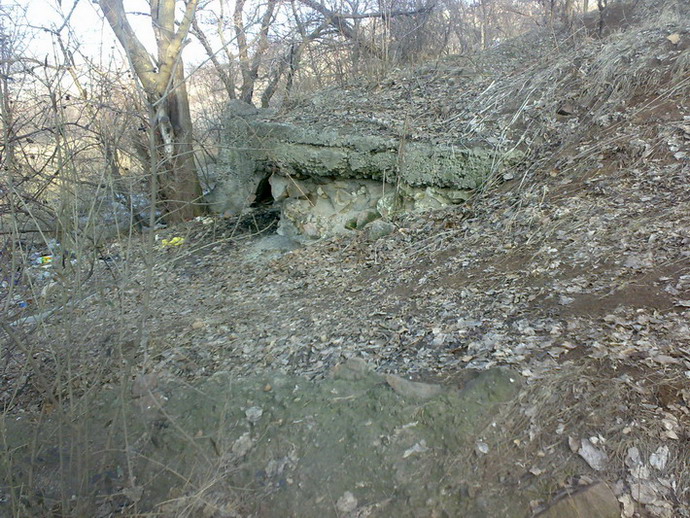

Ответ: Пару сооружений на опознание Данное сооружение находится на крутом склоне перепада высот, в северной части немецкого аэродрома, построенного в 1942-1943гг. Подробнее об аналогичных сооружениях: http://www.gyges.dk/Ringstande.htm
Ответ: Пару сооружений на опознание сгонял я , посмотрел это точно НП!!! Я сам ввелся ,и вас ввел в заблуждение Плиты "на рельсах" не отодвигаются Малюю чертежик в изометрии ..... Фотки есть, только пока не знаю когда скину сюда

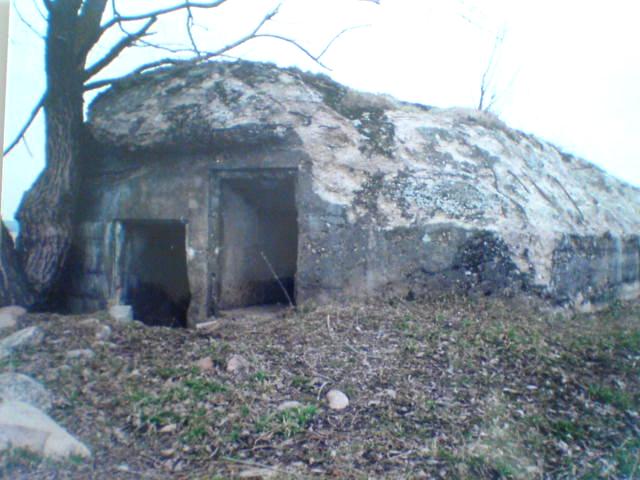

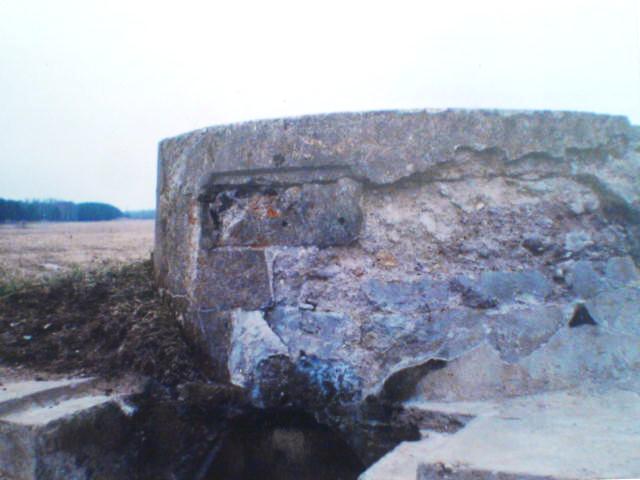

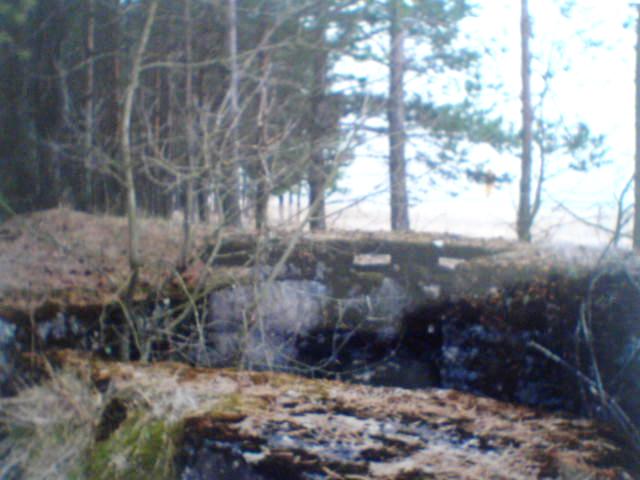

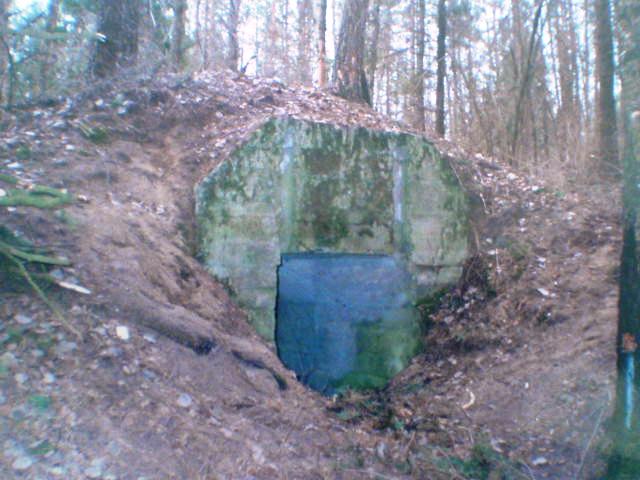

Ответ: Пару сооружений на опознание Вот еще на опознание Те что большего размера фоткал не я а старый друг
Ответ: Пару сооружений на опознание Вот, что это ? Насыпь два моих роста примерно 4метра Имеет форму закрытой снизу буквы П , имеет 2 входа , рядом видны останки бетонного сооруженница повернут на фронт , для пушки ??
Ответ: Пару сооружений на опознание 1 - хз что, по фото непонятно. 2 - убежище небольшое, скорее всего из волнистого железа, по которому залили бетон. 3 - скорее всего НП, совмещённый с убежищем или оперативным постом, судя по размерам задней части. Может и дот, но это надо детально смотреть. 4 - убежище 5 - тоже скорее убежище, возможно штабное. По поводу П-образного убежища....так оно в виде квадратного вала с двумя проходами, или таки П-образный вал, плюс два прохода по углам? Если квадратный вал - то либо защитная насыпь какого то здания, или насыпной блиндаж (могли быть высокие грунтовые воды). Если П-образный, то укрытие для чего угодно, от танка-самоходки-гаубицы, до самолёта или личного вездехода Манштейна. Сооружение смахивает на огневую точку или башенку НП. Как раз давеча на австрийских позициях наблюдал круглые НП. "Непонятка" смахивает на солидное убежище, возможно штабное, но если у проваленной части (три кадра - это всё одно сооружение?) не было стены, то это может и для артиллерии, и для техники (авто?) схрон. Как то раз проскакивало сооружение, в котором опознали укрытие для орудия и конной упряжи для его перевозки. Пушка отдельно, кони отдельно, люди тоже в своём блоке.
Ответ: Пару сооружений на опознание 5 - тоже скорее убежище, возможно штабное. …………………………………………………….. Про него мне говорили что в нем есть подземный ход , правда сейчас там все затоплено Вот намалевал эту П образную штуку. Красным обозначено можно сказать фундамент маленького сооружения Кстати там река совсем рядом , а если учесть как они раньше разливались Только не понятно , ведь можно подняться на метров 50 и там хорошая высотка Да непонятка , все три фота о нем А что с моим НП , оно совсем заурядное , стандартное ? Кстати посмотрел по компасу, смотрит себе во фланг немного со смещением к противнику 1 - хз что, по фото непонятно. 2 - убежище небольшое, скорее всего из волнистого железа, по которому залили бетон. …………………………………………………………. Это фото одного и того же А я то думал что туда могли пулемет затянуть , Правда там нет вентиляционного отверстия
Ответ: Пару сооружений на опознание В общем то на артпозицию оно не похоже. Скорее это что то или охранного типа, или вообще "левое". Я такого в живую вообще не видел, только похожее на рисунках, но они же тоже не всё многообразие сооружений охватывают. Ориентировка НП обуславливается задачей, не обязательно должно иметь широкий или круговой обзор. Вон давеча на австрийских позициях смотрел, так там стандарт - обзор в секторе 120-180 градусов, смотря какой тип НП. Ага...ну это как раз самое часто встречаемое мной сооружение, причём их лепили что в ПМВ, что в ВМВ практически один к одному. Дёшево и сердито.
Re: Ответ: Пару сооружений на опознание это мост через р.Вилию?))) если гильзы нужны, так они в окопах за д.Перевозы раньше много было )))
