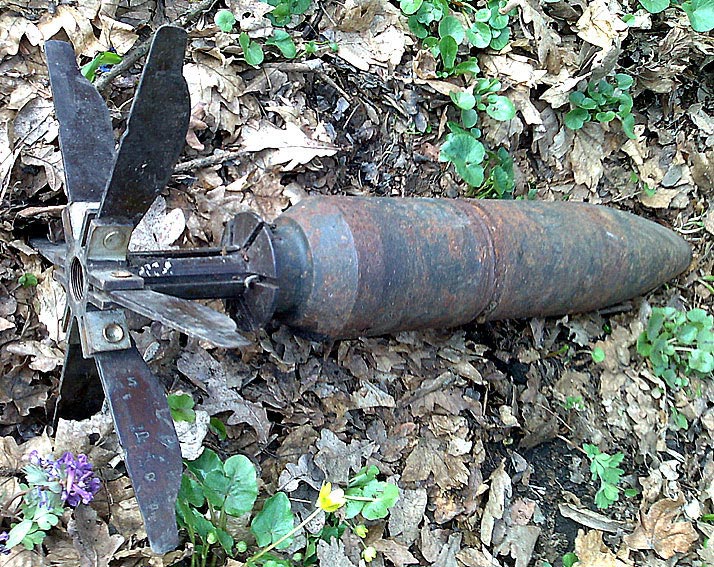

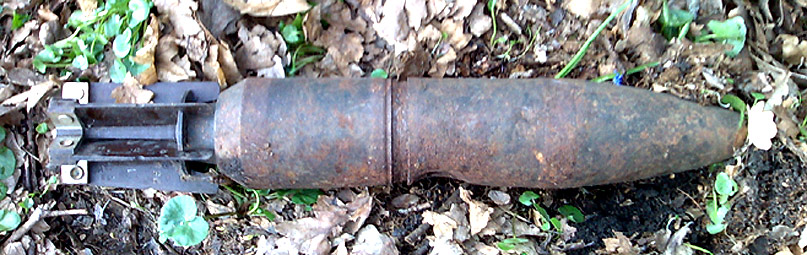

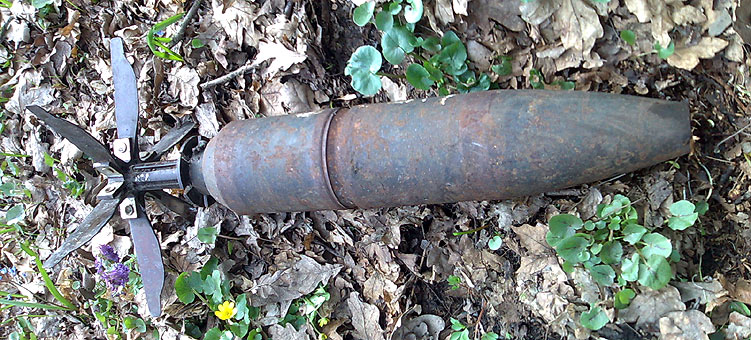

Помогите определить, пожалуйста, что за снаряд! Когда-то что-то подобное на этом форуме видел, но сейчас не нашел. Спасибо!
Упс... Не совсем он учебный, точнее совсем не учебный Вот описание:125 мм осколочно-фугасный снаряд к танковой пушке Д-81 (Танки Т-72 и Т-80) 125 мм осколочно-фугасный снаряд к танковой пушке Д-81 предназначен для поражения живой силы, полевых укреплений, инженерных сооружений, огневых позиций артиллерии, миномётов, реактивных установок, пехотных огневых средств.Взято отсюда www.all-biz.info/ru/ buy/goods/?category=3035 Так что вы поаккуратней с такими находками

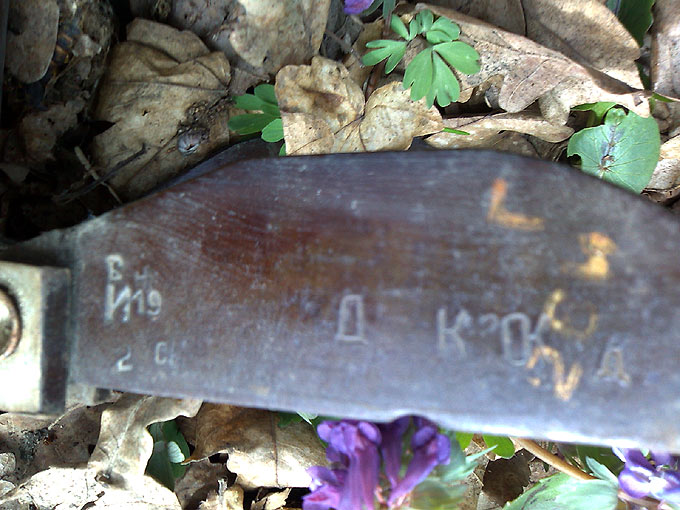

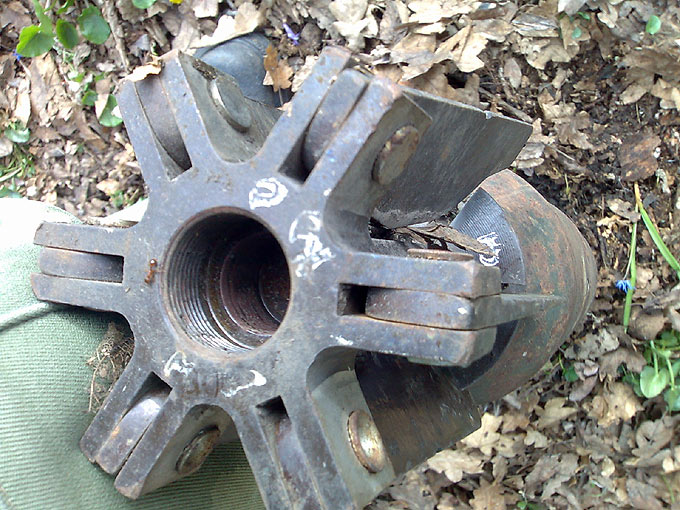

И ещё вопрос: чегой-то у этого снаряда выкручено из тыльной части (это видно на фото), из носовой части выкручен взрыватель, в самом корпусе дырка (тоже видно на одном фото), по весу похоже, что ВВ внутри нет. То есть, как бы можно ставить в домашний "музей". Но, вызывает сомнение возможность наличия ВВ в хвостовой части, на которой держится оперение. Нет ли у Вас чертежа этого снаряда в разрезе?
вообще современные боеприпасы не есть гуд. наскоко я помню ИНЕРТНЫЕ, с весовым иммитатором рвачки были чорного цвета, с надписью белым цветом - ИНЕРТНЫЙ. боевняк - красился в зелёный. данный сабж - коцаный боевняк. нада фото носовой части, на вес нельзя полагаться.

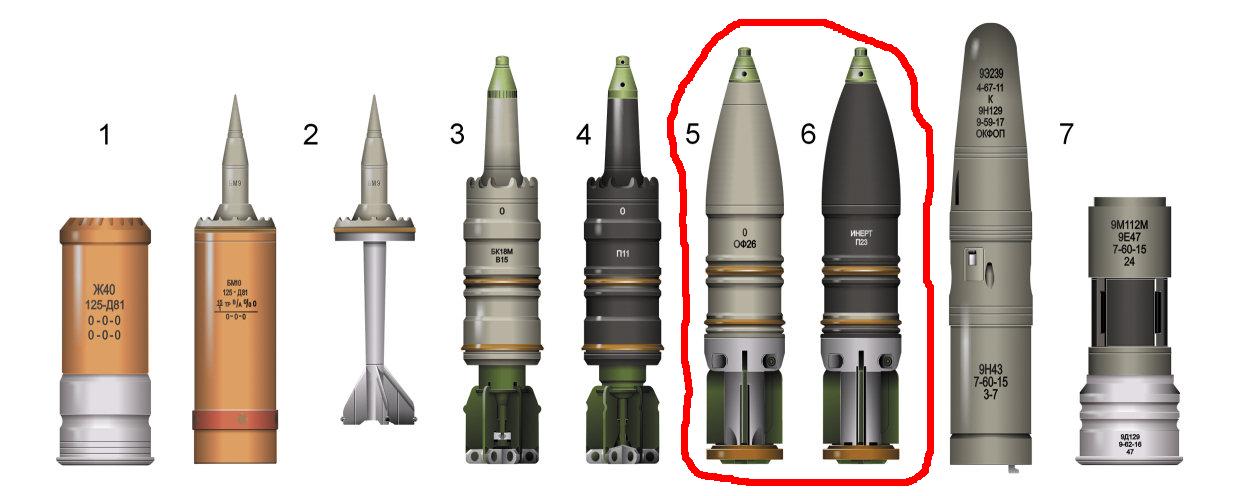

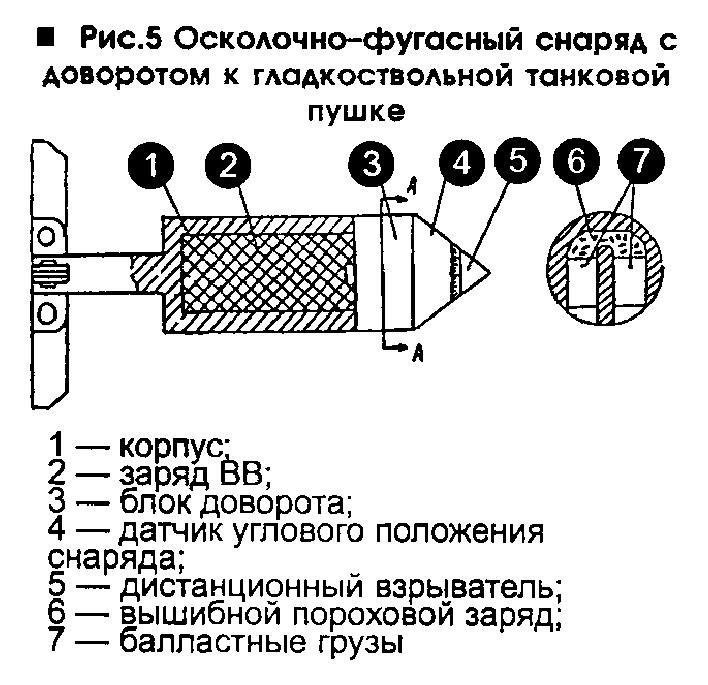

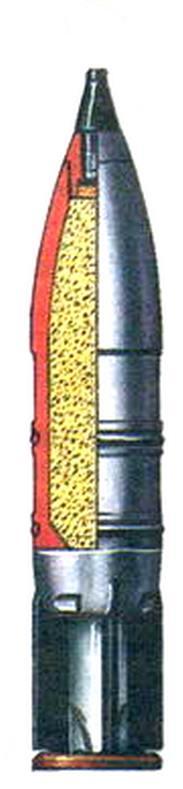

Вот что у меня есть по этому девайсу... На рисунке такие снарды под номерами 5 и 6 (инертный). Еще вот схема подобных снарядов. Только ваш снаряд укомплектован другим взывателем. На этих взрыватель В-429 ударного действия, предохранительного типа, с дальним взведением. Посмотрю еще, может найду что-нибудь по вашему взрывателю. P. S. Описание к первой картинке:Боеприпасы пушки Д-81ТМ (Рисунок Alex Lee) 1. Заряд 4Ж40 в гильзе со сгорающим корпусом. Используется для кумулятивных и осколочно-фугасных снарядов, а так же в качестве основного заряда для бронебойно подкалиберных снарядов. 2. Бронебойный подкалиберный снаряд 3БМ10 с дополнительным зарядом и бронебойный подкалиберный снаряд 3БМ9 без дополнительного заряда с ведущим кольцом, состоящим из трёх секторов, скреплённых обтюрирующим пояском и стопором. 3. Кумулятивный снаряд 3БК18М со взрывателем В-15. 4. Практический кумулятивный снаряд 3П11 с макетом взрывателя И-238. 5. Осколочно-фугасный снаряд 3ОФ26 со взрывателем В-429Е. 6. Практический осколочно-фугасный снаряд 3П23 с охолощенным взрывателем В-429Е. 7. Управляемый кумулятивный снаряд 9М112М, состоящий из головного и хвостового отсеков, соединяемых между собой в лотке МЗ в процессе заряжания P.P.S. схема не загружаеться т.к. имеет расширение gif а надо jpg. я уже и в Тотале менял разрешение, нифига
Ditmar, спасибо за подробное пояснение - весьма познавательно. Однако, Все снаряды, приведенные в качестве примера, - они, имхо, того же назначения, вероятно для той же пушки, но... не той модели! Возможно, у меня более старого образца. Пару различий сразу видно - на картинке. Вот бы разыскать именно "ту" модель! В любом случае, спасибо! Теперь я, по крайней мере, понимаю, что в хвосте у неё ВВ нет. Excavator, к сожалению, уже не можно... мы её камераду презентовали в коллекцию. Как бы, теперь отбирать его назад мы, конечно, не станем.
По виду - 100-мм осколочно-фугасный снаряд 3ОФ35 от ПТ пушек 2А19 и 2А29. Взрыватель головной - вывернут. Отверстие в дне - трассер - вывернут. Сохранилась черная краска – значит инертный. Если не секрет, то в какой местности найден? Можно в личку.
Вот тут нечто похожее встречается. http://images.google.ru/imgres?imgu...ition&ndsp=18&hl=ru&sa=N&start=54&newwindow=1 http://images.google.ru/imgres?imgu...4&prev=/images?q=HE-FRAG-FS&hl=ru&newwindow=1 http://images.google.ru/imgres?imgu...?q=HIGH+EXPLOSIVE+ANTI+TANK&hl=ru&newwindow=1 http://images.google.ru/imgres?imgu...ounds&ndsp=18&hl=ru&sa=N&start=54&newwindow=1
Например вот http://omskvttv.ru/book/en_462.htm Кстати, снаряд на фото в первом сообщении темы ствол не проходил. У стреляных обычно стабилизатор погнут, из 6 перьев обычно остается только 3 (типа половину снимает при встрече с землей).
Так возможно он с землёй и не встречался напрямую (деревья, кусты ). Такой (инертный) при встрече с землёй зарыться должен... Или по касательной пойти(не помню, как это правильно называется). Во всяком случае не на поверхности валяться в целом виде... Чует моё сердце, что его кто-то свиздил и попытался разобрать, судя по ушам и яйцам ( т. е. взрываку и трассеру) и не безуспешно... Кстати, из чего сделано оперение? По мне, так из анодированного алюминия. Что касается твоей ссылки, то ентоприкол: Pak40 один в один( по "дизайну"
Кусты эту тушку не остановят, деревья в общем тоже (а если остановят, то дерево в щепу, снаряд в кашу). Кумулятивные и осколочные от гладких стволов по большей части рикошетят (я зарывшихся не видел, только если в холм под мишенью), видимо как раз из-за оперения, которое при этом и страдает. И лежат на поверхности, иногда рядом с ними - остатки разбитого макета взрывателя. Из стали. Перья и запоясковая часть стреляных снарядов всегда ржавые (при выстреле краска обгорает).
