Новодельные ножны для штыка К98

Тема у розділі 'Виготовлення уніформи та екіпірування', створена користувачем pcool, 25 гру 2008.

  1. pcool

    pcool Oberfeldwebel

    Рейтинг:
    4
    Відгуків:
    60
    Лоти
      на продажу:
    2
      продані:
    150
    Повідомлення:
    1.939
    Адреса:
    Україна
    Решил сделать ножны. Короче долго думал нашел подходящую трубу прикинул шо таки к чему иначал лепить :) к сожалению не фоткал процесс с начала. Завтра кину фотки на том этапе как есть. Вкратце скажу что делать решил из трубы цельной - потом сплюснуть, сточить края и заварить аргоном.

    1. [ATTACH] [ATTACH] Новая коническая развёртка для камор ММГ Р.Н. Дата изготовления инструмента - 1984...
      225 грн.
    2. Черный цвет. качественная реплика.
      500 грн.
    3. Продам набор винтов и гаечек к щечкам Нагана.Гаечки новодел (Бельгийский тип-капля).Винты оригинал.Р...
      163 грн.
    4. Стволик ТТ. Состояние по фото. Новодел. Нарезы просматриваются плохо. Деактивирую после окончания ау...
      3000 грн.
    5. Предлагаю вашему вниманию Стволик револьвера Наган в родном размере. Был выкручен с копанной царской...
      450 грн.
  2. swd

    swd Stabsgefreiter

    Повідомлення:
    697
    Адреса:
    Экибастуз
    Ответ: Новодельные ножны для штыка К98

    давай я хочу посмотреть на рукоблудия
    мож прикупить захочется

  3. whiteman

    whiteman Oberfeldwebel

    Повідомлення:
    1.388
    Адреса:
    Белгород
    Ответ: Новодельные ножны для штыка К98

    Давно мысль блуждает в голове о технике изговления ножен из металла.У кого какие варианты есть?

  4. Плохиш

    Плохиш Gefreiter

    Повідомлення:
    216
    Адреса:
    ?
    Ответ: Новодельные ножны для штыка К98

    а смысл какой? их в нете навалом новоделных, китайских и т.п., не дорого. все равно будет видать что твои сомопал.:(

  5. Vlad78

    Vlad78 ЧЕРНЫЙ БАНЩИК Клуб взаимопомощи

    Рейтинг:
    3
    Відгуків:
    20
    Лоти
      на продажу:
    0
      продані:
    35
    Повідомлення:
    8.351
    Адреса:
    Київ
    Ответ: Новодельные ножны для штыка К98

    Лучше купить на слете копаные...недорого и привести в состояние... ИМХО

  6. nait

    nait Stabsfeldwebel

    Повідомлення:
    2.505
    Ответ: Новодельные ножны для штыка К98

    Из стали делается пуансон по форме ножен,точнее одна половина по осевой.Матрицу можно сделать из свинцовой плиты,вбив в неё пуансон.Накладываем металл(не более 0,5мм) и прессом или в больших тисках штампуем половинку.После обрезав две половины,свариваем полуавтоматом или спаиваем.В своё время так делал ножны на кинжал типа ссменовского.
    Забыл добавить:металл для заготовки половинок надо отжечь

    Amadeus подобається це.
  7. pcool

    pcool Oberfeldwebel

    Рейтинг:
    4
    Відгуків:
    60
    Лоти
      на продажу:
    2
      продані:
    150
    Повідомлення:
    1.939
    Адреса:
    Україна
    Ответ: Новодельные ножны для штыка К98

    таки вас послушать - так нафига вообще шо то делать:)

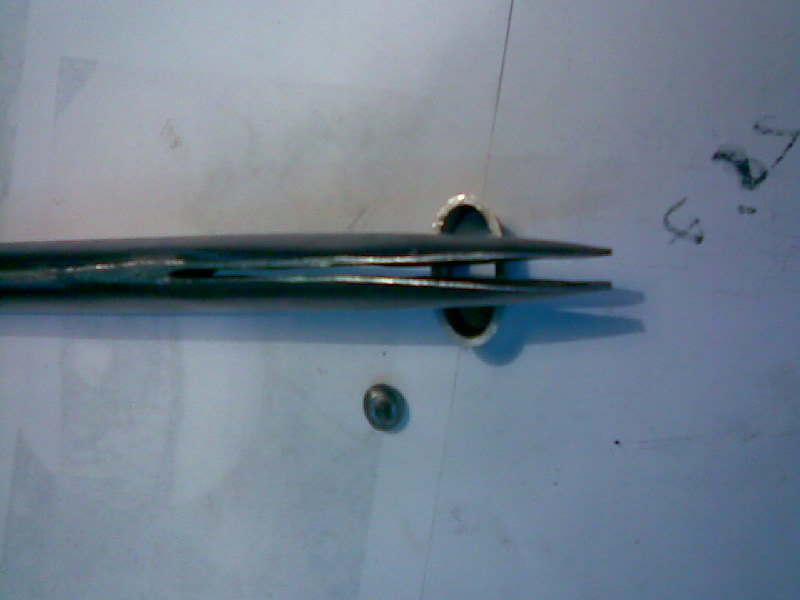

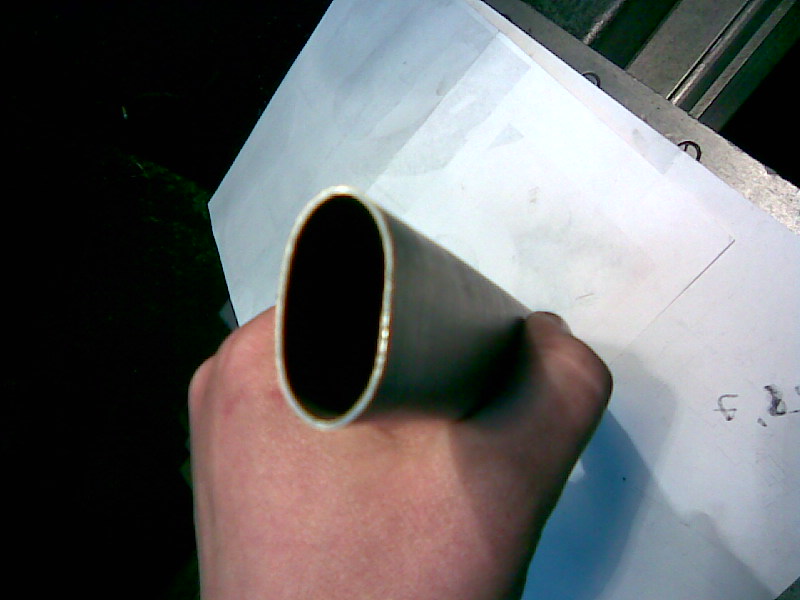

    вот как обещал фотки на том этапе как есть (прошу не пинать сильно:))

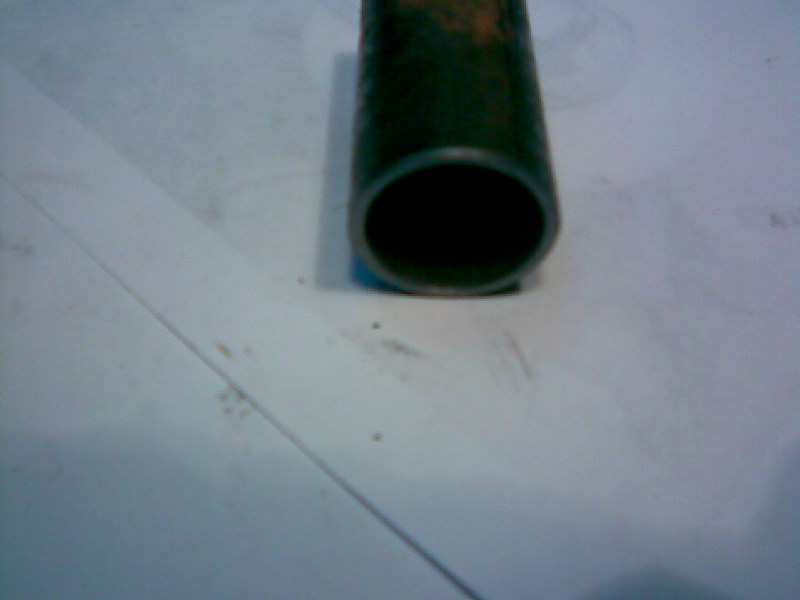

    ис собственно труба из которой делалось:)


    Images:

    Соловей Олексій, tankis та General Vlasov подобається це.
  8. pcool

    pcool Oberfeldwebel

    Рейтинг:
    4
    Відгуків:
    60
    Лоти
      на продажу:
    2
      продані:
    150
    Повідомлення:
    1.939
    Адреса:
    Україна
    Ответ: Новодельные ножны для штыка К98

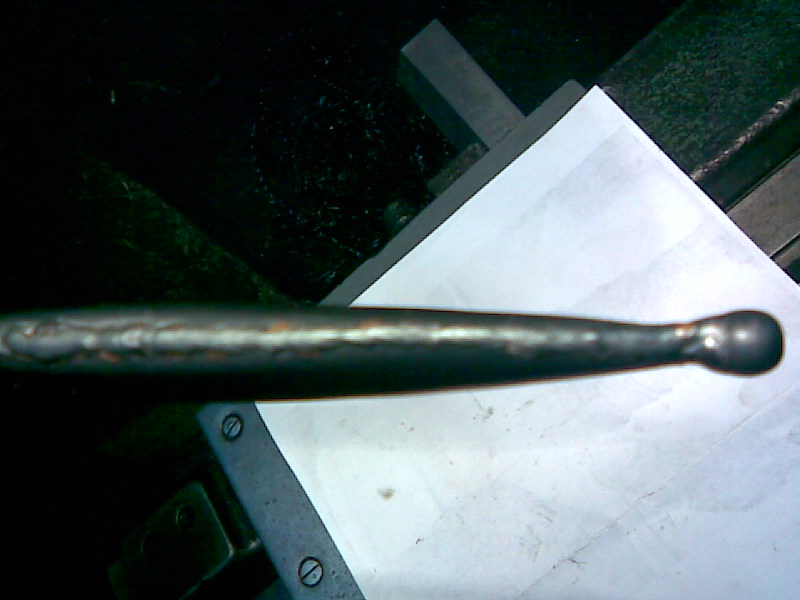

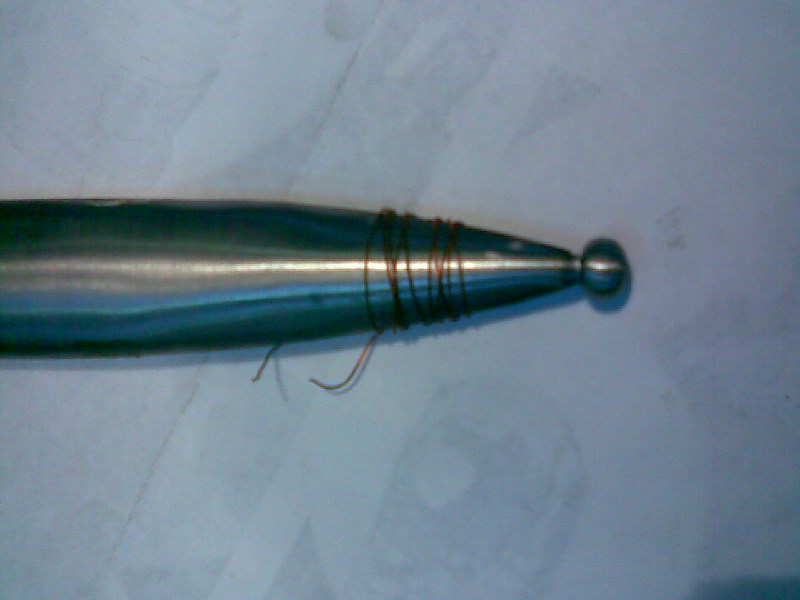

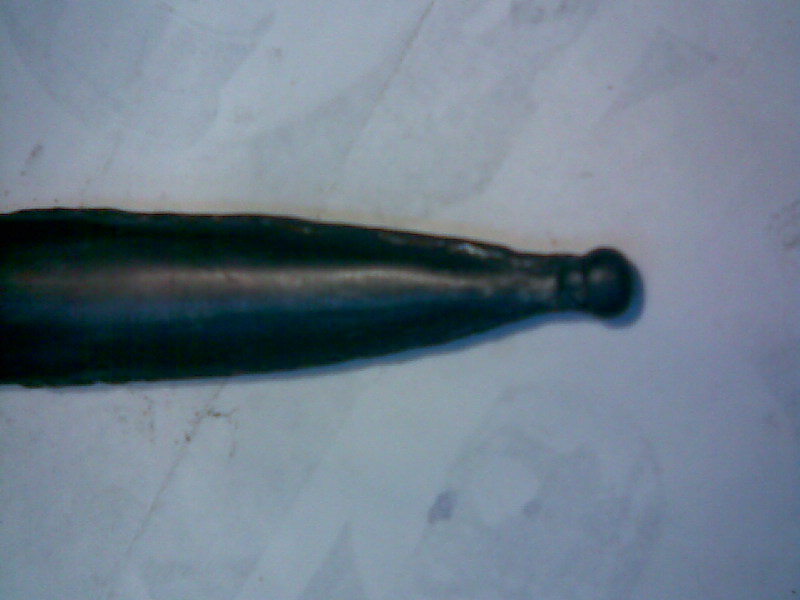

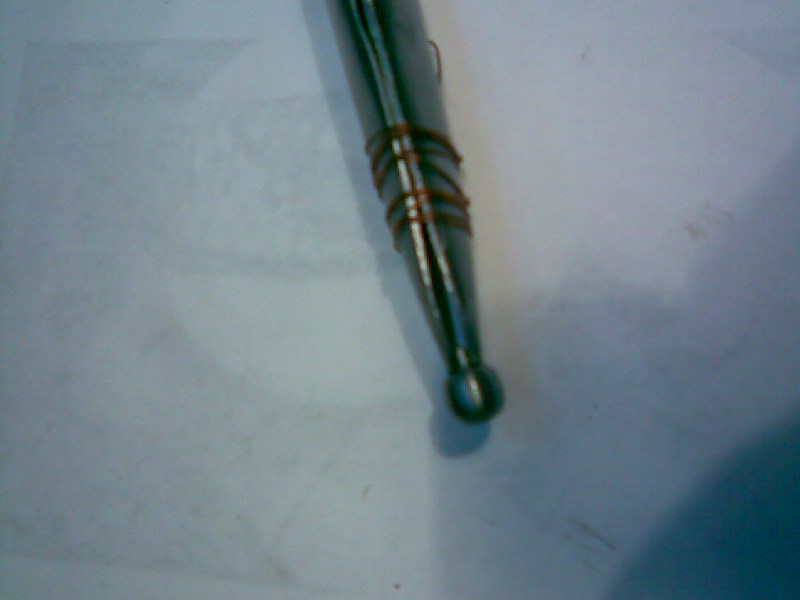

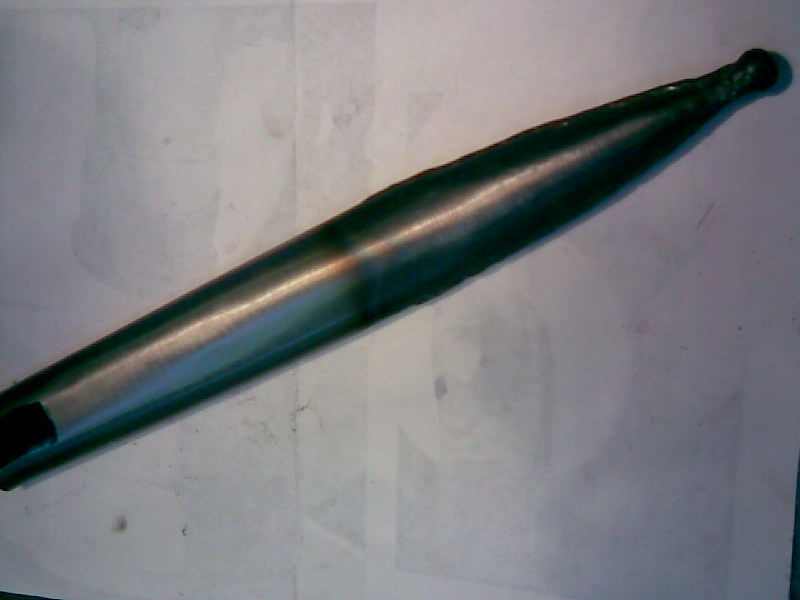

    дальше под сварку и после нее


    Images:

    unterreich, tankis та General Vlasov подобається це.
  9. pcool

    pcool Oberfeldwebel

    Рейтинг:
    4
    Відгуків:
    60
    Лоти
      на продажу:
    2
      продані:
    150
    Повідомлення:
    1.939
    Адреса:
    Україна
    Ответ: Новодельные ножны для штыка К98

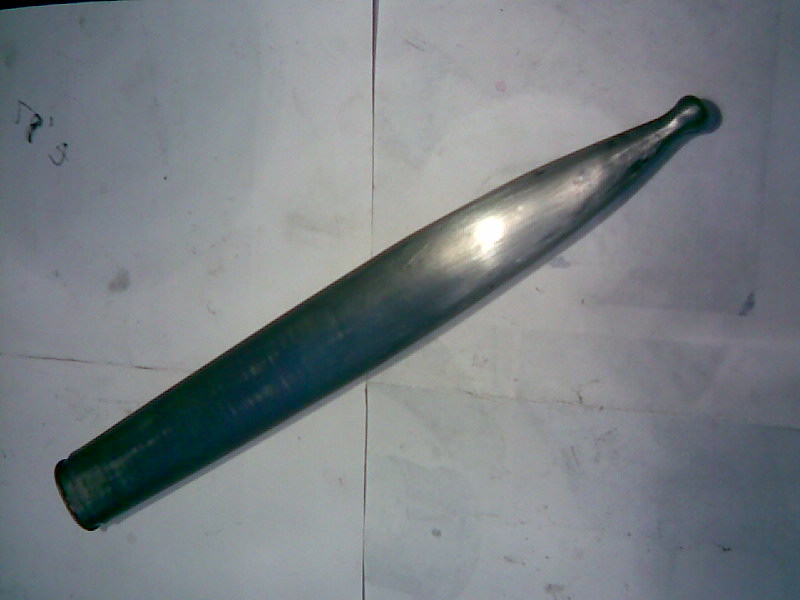

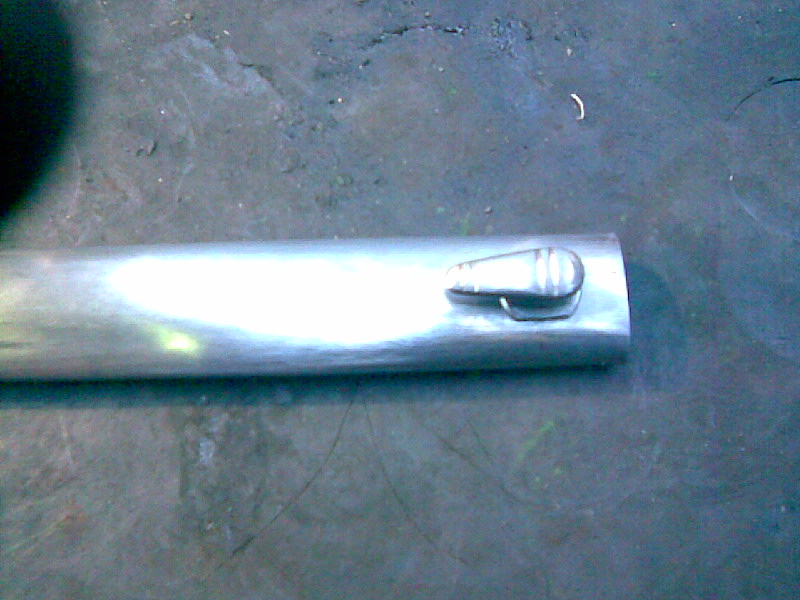

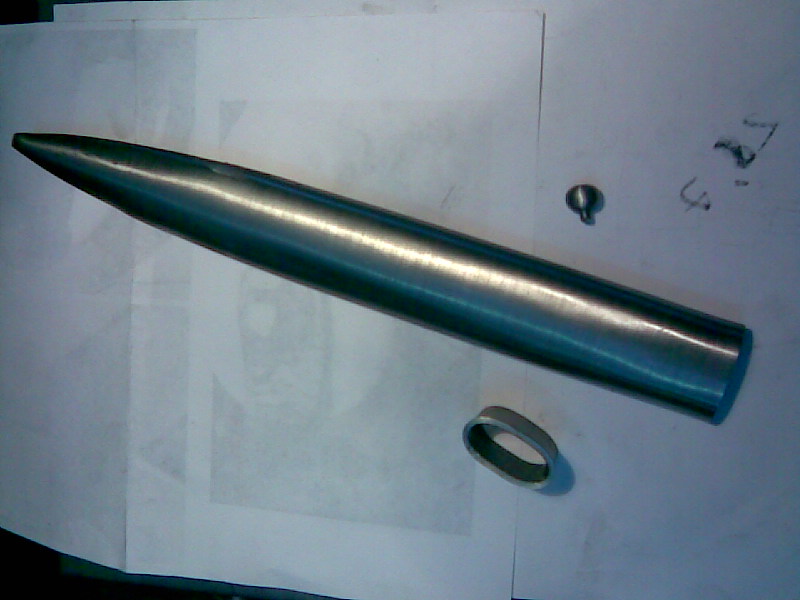

    ну и собственно после того как немного зачищено и недоделанный зацеп:)
    дальше закину как будет двигаться в прогрессе


    Images:

    Artuss, tankis та General Vlasov подобається це.
  10. pcool

    pcool Oberfeldwebel

    Рейтинг:
    4
    Відгуків:
    60
    Лоти
      на продажу:
    2
      продані:
    150
    Повідомлення:
    1.939
    Адреса:
    Україна
    Ответ: Новодельные ножны для штыка К98

    кстати толщина металла на оригинальных - 0,8
    большие тиски с губками шириной не менее 170 мм:eek:?
    в принципе - нормальные вполне советы - спасибо:)

  11. TruckDriver

    TruckDriver Тростниковый кабан Клуб взаимопомощи

    Рейтинг:
    2
    Відгуків:
    5
    Лоти
      на продажу:
    0
      продані:
    12
    Повідомлення:
    10.217
    Адреса:
    Плавни
    Ответ: Новодельные ножны для штыка К98

    Ну, а теперь вкиньте в неё штык и покажите нам люфт....

  12. Плохиш

    Плохиш Gefreiter

    Повідомлення:
    216
    Адреса:
    ?
    Ответ: Новодельные ножны для штыка К98

    не плохо;) если желание есть время и инструмент, почему б и не сделать. похвално:smile_12: у нас все обленились наверное просто.

  13. солдат

    солдат Stabsgefreiter

    Повідомлення:
    577
    Адреса:
    украина
    Ответ: Новодельные ножны для штыка К98

    немного плоховатые фотки. к сожалению...
    а как скроеш следы сварки?.. желаю, что бы все получилось..

  14. pcool

    pcool Oberfeldwebel

    Рейтинг:
    4
    Відгуків:
    60
    Лоти
      на продажу:
    2
      продані:
    150
    Повідомлення:
    1.939
    Адреса:
    Україна
    Ответ: Новодельные ножны для штыка К98

    :) Уважаемый, размеры взял с оригинального штыка. На втулочку, которая вставляется внутрь, будут еще приклепаны пружины плоские - штык по предварительным прикидкам войти должен нормально - когда доделаю дома посмотрим:)

  15. pcool

    pcool Oberfeldwebel

    Рейтинг:
    4
    Відгуків:
    60
    Лоти
      на продажу:
    2
      продані:
    150
    Повідомлення:
    1.939
    Адреса:
    Україна
    Ответ: Новодельные ножны для штыка К98

    за фотки прошу прощения токо на мобильник могу снять на работе, а насчет следов сварки - так зачищать еще надо ручками и наждачкой:)

  16. Teodor Klaus

    Teodor Klaus Stabsgefreiter

    Рейтинг:
    0
    Відгуків:
    1
    Лоти
      на продажу:
    0
      продані:
    1
    Повідомлення:
    1.094
    Адреса:
    Украина, г.Умань
    Ответ: Новодельные ножны для штыка К98

    Судя по тому как Вы делали колотуху, то у Вас все получиться)

    1 людині також подобається це.
  17. солдат

    солдат Stabsgefreiter

    Повідомлення:
    577
    Адреса:
    украина
    Ответ: Новодельные ножны для штыка К98

    воронение места сварки не скроет, будет оставаться оттенок
    с уважением........

  18. pcool

    pcool Oberfeldwebel

    Рейтинг:
    4
    Відгуків:
    60
    Лоти
      на продажу:
    2
      продані:
    150
    Повідомлення:
    1.939
    Адреса:
    Україна
    Ответ: Новодельные ножны для штыка К98

    не должон вроде а там посмотрим:) зависит от стали и чем варилось нержавка например совсем не воронится

  19. pcool

    pcool Oberfeldwebel

    Рейтинг:
    4
    Відгуків:
    60
    Лоти
      на продажу:
    2
      продані:
    150
    Повідомлення:
    1.939
    Адреса:
    Україна
    Ответ: Новодельные ножны для штыка К98

    опять таки смотря как воронить:)

  20. S. Kattschinski

    S. Kattschinski Oberleutnant

    Рейтинг:
    4
    Відгуків:
    43
    Лоти
      на продажу:
    0
      продані:
    95
    Повідомлення:
    7.716
    Адреса:
    Zoo-niverse
    Ответ: Новодельные ножны для штыка К98

    Фотки штыка будут удалены.

  21. Серж1

    Серж1 Oberfeldwebel

    Повідомлення:
    2.673
    Адреса:
    ПМР, Тирасполь
    Ответ: Новодельные ножны для штыка К98

    не критикую, просто интересно если человек на законных основаниях владеет тож показывать низя? у меня их 4 например все в лицензию на колекционирование внесены.

  22. S. Kattschinski

    S. Kattschinski Oberleutnant

    Рейтинг:
    4
    Відгуків:
    43
    Лоти
      на продажу:
    0
      продані:
    95
    Повідомлення:
    7.716
    Адреса:
    Zoo-niverse
    Ответ: Новодельные ножны для штыка К98

    Еще раз напомню что это тема - Изготовление униформы, экипировки. И выставлять тут кто чем владеет - просто не в тему. А вот написать тут на весь мир, как вы изготовили (реставрировали) штык НИЗЯ. И давайте к этому разговору не будем больше возвращаться.

  23. pcool

    pcool Oberfeldwebel

    Рейтинг:
    4
    Відгуків:
    60
    Лоти
      на продажу:
    2
      продані:
    150
    Повідомлення:
    1.939
    Адреса:
    Україна
    Ответ: Новодельные ножны для штыка К98

    Ножны ж вроде можно наскоко я понимаю:) а штык я выкладывать не собираюсь пока вроде здесь.

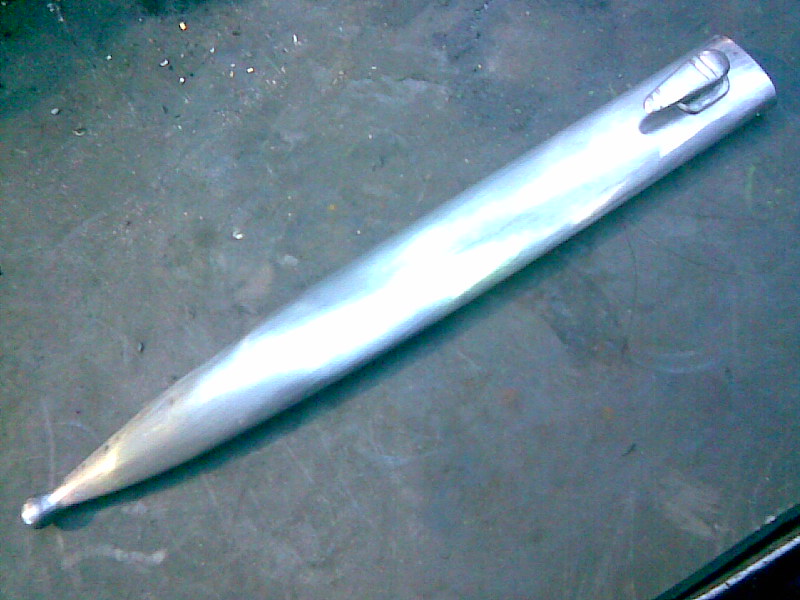

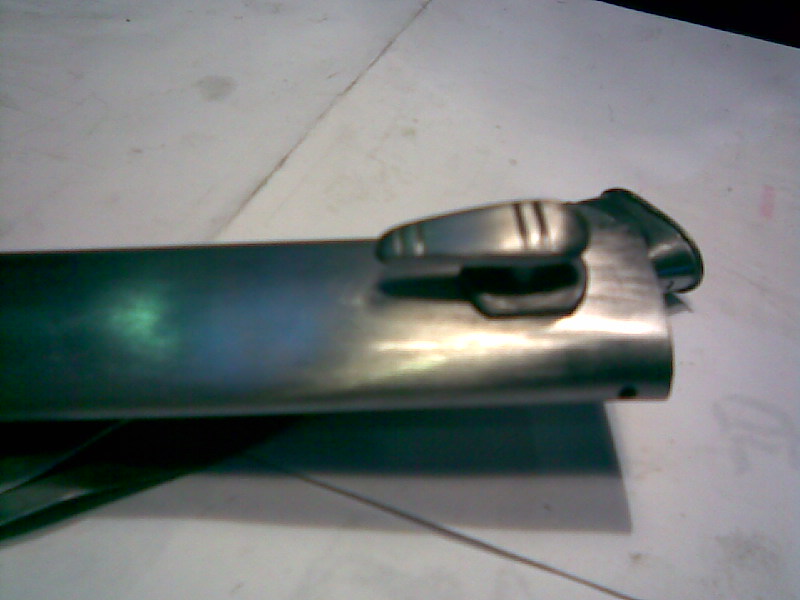

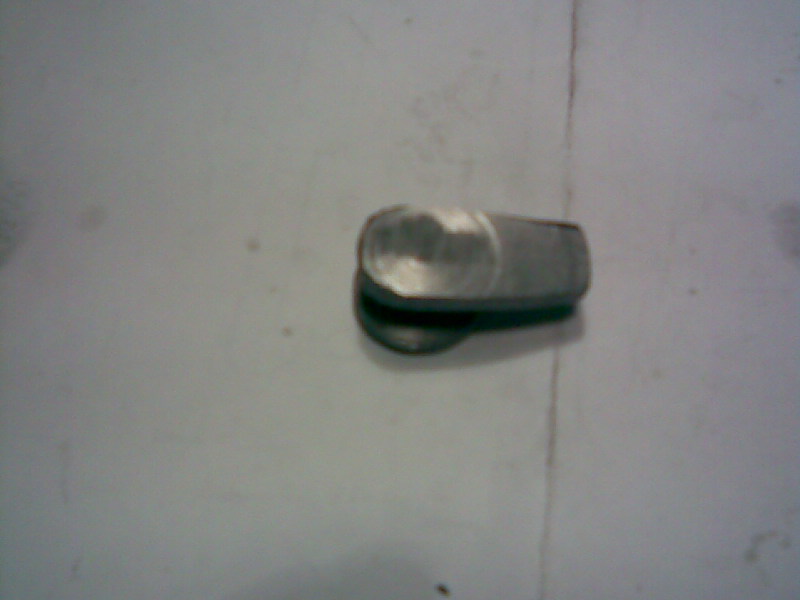

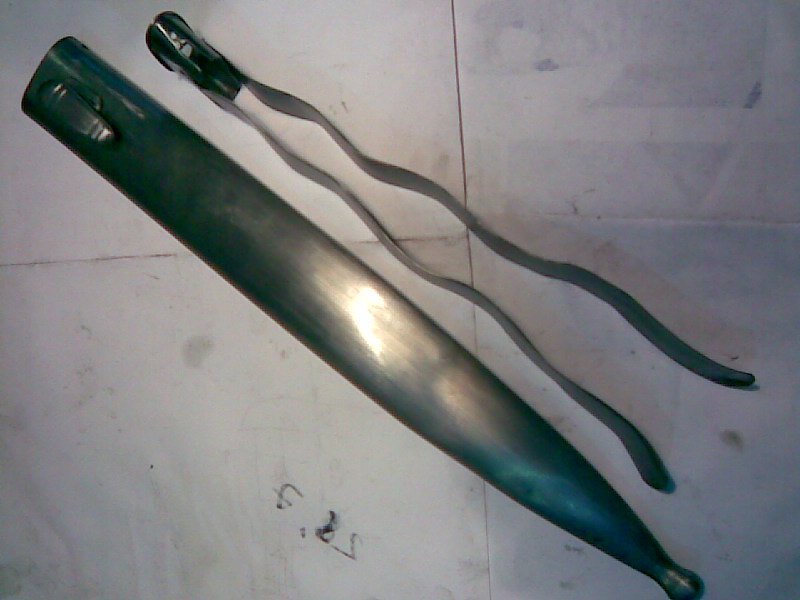

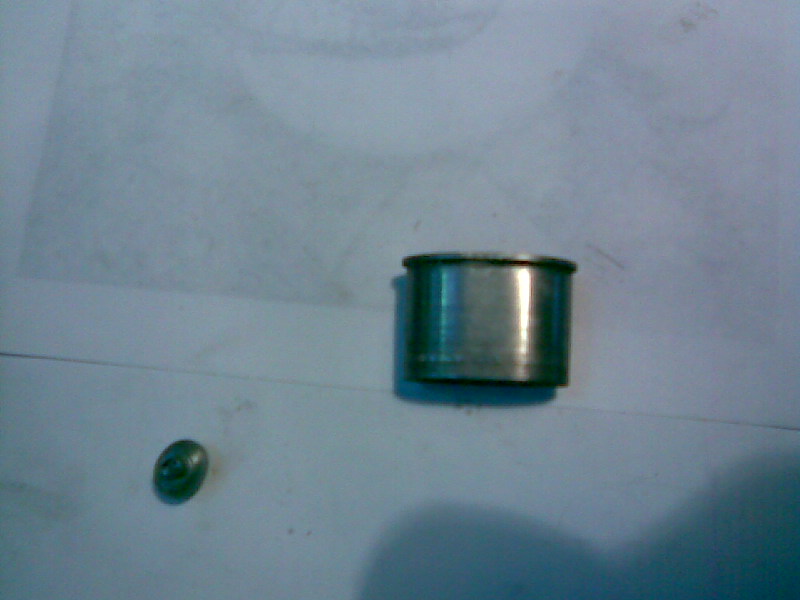

    вот еще несколько фотографий - сегодня доделал зацеп,втулку и пружины. ну практически готово, только осталось припаять ( или приварить -как получится ) зацеп добавить во втулку шпоночку с резьбой - она кстати готова- когда смогу нормально сфоткать ,отдельно выложу.


    Images:

    апокалипсис 777 подобається це.
  24. nait

    nait Stabsfeldwebel

    Повідомлення:
    2.505
    Ответ: Новодельные ножны для штыка К98

    Вариант для тех,кто не имеет промышленных мощностей:smile_8:.Я в качестве пресса использовал автокран,подошёл к крановщику и попросил отжатся гидроопорой на форме.0,8 не пробовал,но думаю 12тонн их продавят.А тисками можно давить за два приёма;)
    Ножны у вас получились отличные:smile_12:

  25. pcool

    pcool Oberfeldwebel

    Рейтинг:
    4
    Відгуків:
    60
    Лоти
      на продажу:
    2
      продані:
    150
    Повідомлення:
    1.939
    Адреса:
    Україна
    Ответ: Новодельные ножны для штыка К98

    извращаетесь уважаемый!:)))
