Вітаю. Періодично на руских позиціях проскакує таке чудо.Чи має відношення до ВОПів,якщо так то підкажіть. Дякую

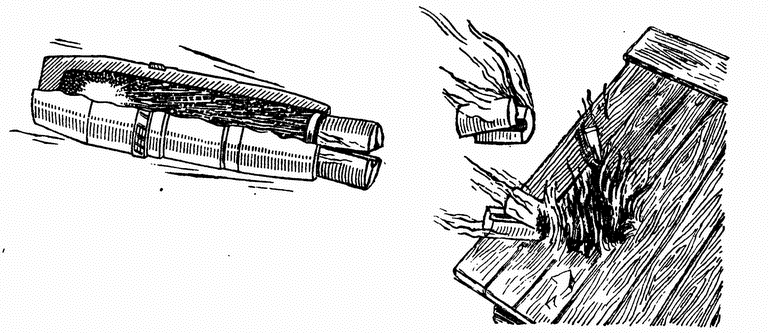

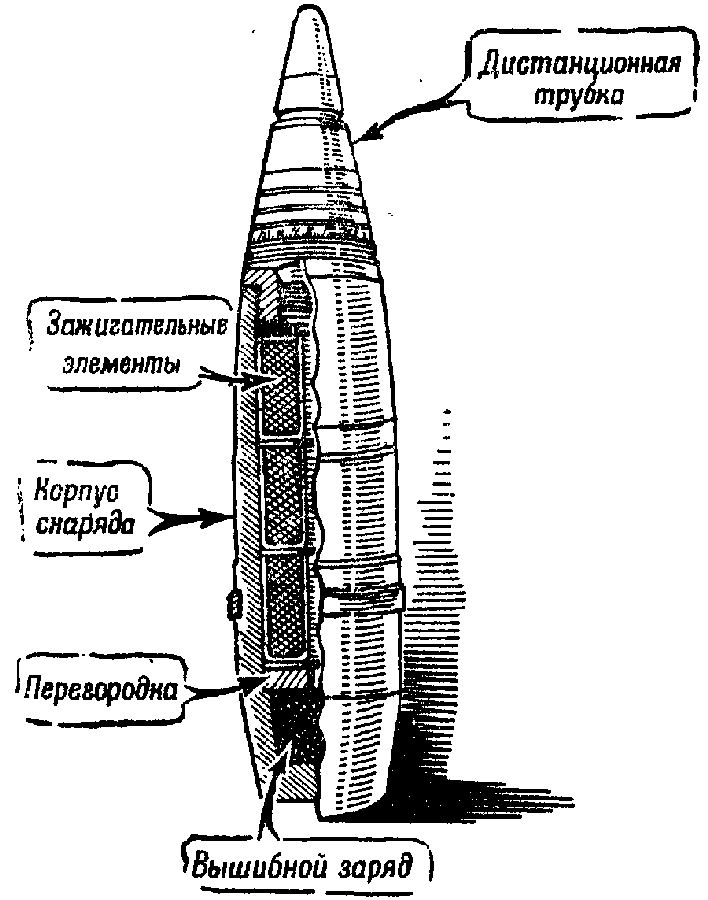

зажигательный элемент миномётной зажигательной мины или снаряда - сектор. скорее современщина полигонная, редко - война. набито термитным составом, не является 263й, но таки вопь ох такими давали жареного говна сепарам на широкино…. ммммм.
Там полігоном навіть не пахне,це чисті позиції РІА,хоча було пару знахідок по ДСВ. Дякую за відповідь
были и 76, и 107, и 122 мм зажигалки военные, да и в РИА были, вот француз например https://reibert.info/media/75_mm_incendiary_shell_g6_fire_wwi.458459/
".... К 1912 г. инженер Небучинов закончил разработку осветительных снарядов к 6-дюймовой гаубице и 8-дюймовой мортире, однако они не поступили на вооружение. В 1915 г., взяв за основу конструкцию Небучинова, полковник Погребняков предложил свои снаряды к полевым гаубицам, отработав их применительно к корпусам шрапнелей с выбросом снаряжения вперед. В 122-мм снаряде (длина снаряда — 3,2 клб, масса — 26,6 кг) размещались два факела в виде полуцилиндров со своими двойными парашютами, а в 152-мм — четыре факела в виде сегментов. Головная часть 122-мм осветительного снаряда соединялась с корпусом нарезкой и стопорными винтами. В корпусе снаряда находились два факела, по выемке между ними проходила центральная трубка, вокруг которой были установлены резиновые прокладки-кольца, а внутри трубки помещена нить стопина, выполняющая функцию огнепровода. Нижняя часть трубки соприкасалась с втулкой, в которой был запрессован пороховой замедлитель. Втулка ввинчивалась в диафрагму. Вышибной заряд (навеска из дымного пороха) находился в металлической коробке, соединенной с диафрагмой. Факел общей массой 550 г представлял собой железный корпус, в который был запрессован основной осветительный состав (нитрат бария — 72%; алюминий в порошке — 18%; алюминий в пудре — 5%; олифа натуральная — 5%), а также слои предохранительного и воспламенительного (основного состава — 25%; пороховой мякоти — 75%; при цементаторе — натуральной олифе 3% — сверх 100%) составов. Нитрат бария, или азотнокислый барий, Ba(NO3)2здесь использовался в качестве окислителя, содержащего 30,6% активного (вступающего во взаимодействие с горючим алюминием) кислорода. Олифа применялась для склеивания осветительного состава. После высыхания осветительный состав представлял собой прочную монолитную массу, труднораздавливаемую и неспособную крошиться. Факелы располагались над сложенными парашютами и опирались на дубовые стойки с резиновыми прокладками. Деревянные стойки служили для защиты шелковых парашютов от повреждений и смятия их факелами. Резиновые прокладки обеспечивали смягчение удара факелов в момент выстрела. Для пояснения принципа действия осветительного снаряда Погребнякова используем иллюстрацию из книги «Артиллерия» (ГВИ Наркомата обороны Союза ССР, 1938 г.). После выстрела в определенной точке траектории происходило срабатывание дистанционного взрывателя и формировался пороховой импульс в виде форса огня, который передавался на стопин, а от него — на воспламенительные составы факелов и пороховой замедлитель. Во время горения замедлителя осветительные составы факелов успевали разгореться настолько, что не затухали в момент разрыва снаряда. После сгорания замедлителя воспламенялся вышибной заряд и образовавшиеся пороховые газы выбрасывали укладки из корпуса через головную часть. Парашюты раскрывались и поддерживали в воздухе горящие белым цветом факелы. В случае отказа одного парашюта действовал другой. Следует заметить, что снаряд конструкции Погребнякова по сравнению с представленными ранее снарядами фирмы «Крупп» по простоте устройства был, несомненно, лучше, хотя и имел свои слабые стороны. Так, крепление головной части к корпусу снаряда оказалось недостаточно прочным: оно обеспечивалось приблизительно полутора витками нарезки, что, по мнению разработчиков, было достаточно, так как слишком сильное крепление могло вызвать взрыв осветительного состава и, соответственно, разрыв корпуса снаряда. Вместе с тем, именно слабое крепление головной части (и, как следствие, ее расшатывание в процессе эксплуатации) создавало предпосылки для нарушения герметизации и проникновения влаги внутрь корпуса, что могло привести к разложению осветительного состава, слеживанию парашютов и другим повреждениям внутреннего снаряжения. В ходе Первой мировой войны осветительные снаряды русская артиллерия использовала весьма ограниченно. По свидетельству бывшего начальника Управления полевого генерал-инспектора артиллерии Е.З. Барсукова, «...светящие снаряды действующая армия получала в крайне ограниченном количестве для боевого испытания только гаубичные 122-мм и 152-мм... Радиус освещаемой площади доходил до 1/2 км; продолжительность освещения - около 1 минуты» (Артиллерия Русской армии (1900—1917 гг.), Том 1). ... ...Специалисты отмечали, что осветительные снаряды Погребнякова часто отказывали при использовании. Кроме того, из-за непрочности внутренних деталей эти снаряды могли применяться только для стрельбы на малых зарядах, а значит, дальность стрельбы ими не превышала 4—5 км, что существенно ограничивало их применение в тактической глубине построения войск. На вооружении осветительные снаряды Погребнякова находились примерно до 1930 г......."
Дервиш, я надумал или были светлячки по 6-8 отдельных парашютов? Мало смысла бить на сегменты, уменьшается время горения. Схему вроде видел, причем старая, потом видимо отказались.
По нашим за ПМВ-ВМВ многофакельных не нашел. Крупповские были: в 1912 г. фирма «Крупп» применила в конструкции многофакельных осветительных снарядов другие осветительные элементы, отличающиеся устройством поддерживающего приспособления. Осветительный элемент представлял собой цилиндр, открытый с обеих сторон и разделенный диафрагмой на два отделения. В верхнее отделение запрессовывался осветительный состав и зажигательная шашка. К диафрагме при помощи скобы крепился парашют, укладывавшийся в нижнее отделение. После укладки парашюта цилиндр снизу закрывался крышкой. Цилиндры имели такие размеры, чтобы крышки доходили до упора в них только лишь при поджатии их перед навинчиванием головной части снаряда. Для обеспечения развертывания парашюта последний укладывался на промежуточную диафрагму, находящуюся под действием пружины. В собранном виде осветительные элементы устанавливались рядом на донную диафрагму снаряда. При выбросе осветительных элементов из корпуса снаряда пружины сталкивали крышки и выталкивали парашют наружу, тот разворачивался и поначалу тормозил поступательное движение факела. Факел принимал вертикальное положение и поддерживался в дальнейшем падении парашютом.
Камради,всім дякую. Нескромне питання,таке щось вартує(по постах зрозумів що рідкість),чи бонусом до чогось додати?
а ты собери 6, засунь в корпус от шрапнели 152 или 4 в 122, найди трубку и будет супер - и холостить не надо. тогда будет стоить, да
