Минный взрывытель на определение.

Добрый день!

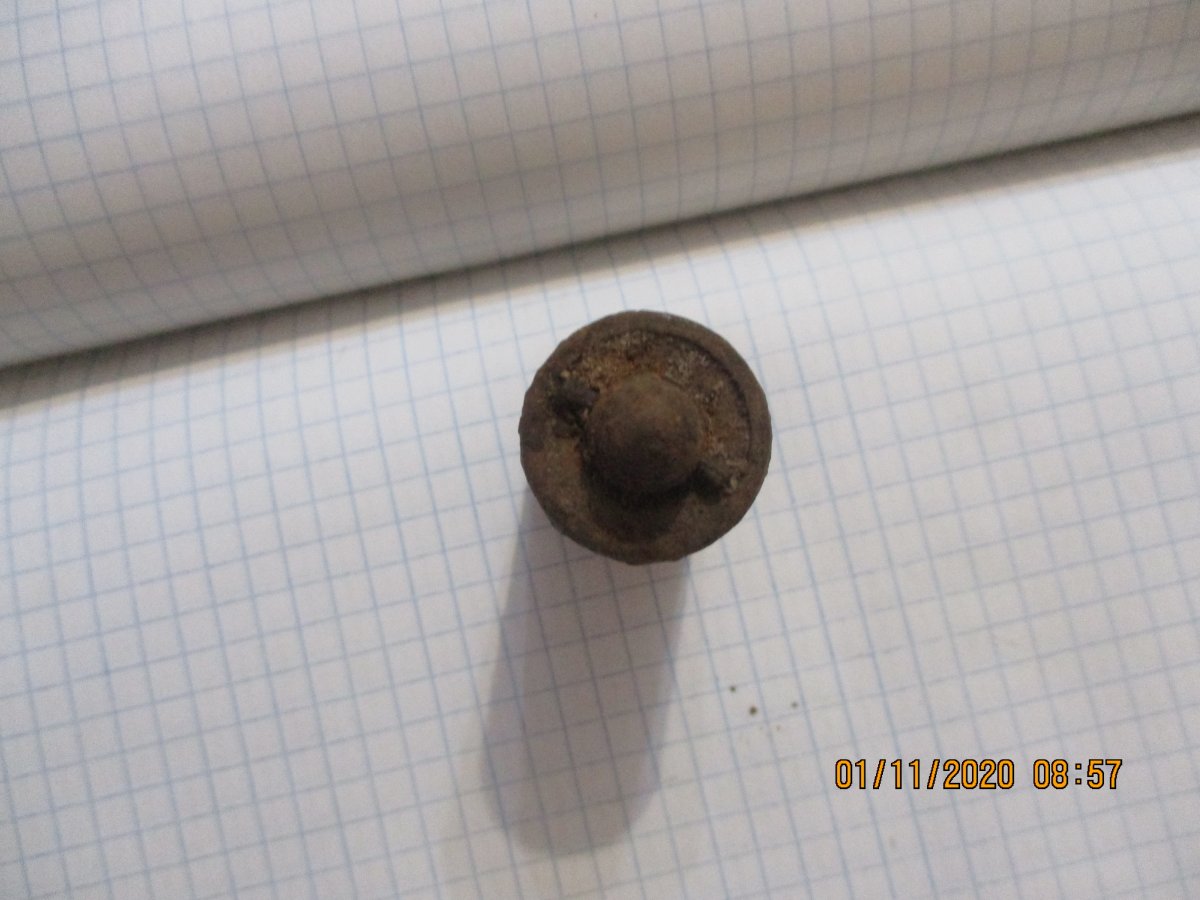

Помогите определить тип взрывателя.
Спасибо.



http://saper.isnet.ru/mines-2/tmi-42.html



Спасибо.



Если выкрутили с тарелки то точно Tmi-Z 42, если бы была Tmi-Z 43, то создавать тему было-бы некому потому-что они неизвлекаемые, но очень похожие с Tmi-Z 42. С ув.



Возможно как учебный.



На фото одна механика, чего пугать.
Хотя.
С прошедшим хеллоуином!)



Такой продавать можно?



Все що Ви виклали в сьогоднішніх шести темах,можна продавати і викласти сюди посилання на продажу!



Дякую.



Добрый день. Хеловин отменяется, просто механизм работает на неизвлекаемость. С ув.



Вероятность обнаружить взрыватель T.Mi.Z.43 практически равна нулю. Это возможно только на самом-самом западе страны. Первоедокументально подтверждённое обнаружение данного взрывателя в ближайших регионах к Украины датируется 30 октября 1944 года и относится к Латвии.



....смею заметить, что обсуждаемое устройство имеет явные следы длительного воздействия влаги (коррозия корпуса) и находится в полностью обезвреженном состоянии...

То есть - ЭТО либо брОшено неустановленным, либо обезврежено сразу после боёв квалифицированным специалистом...
(...посему, это не заслуга топикстартера...)

З.Ы. ...ибо прибор "43" опАсен ТОЛЬКО УСТАНОВЛЕННЫМ в мину...



Посему шток в таком положении говорит что это 42?)



...у "43" шток длиннее и срезная чека не так стоИт (т.е. - идентифицируется визуально...)



То есть на фото явно не 43 и беспокойство с "загляни под крышечку" отменяется?



...грю ж - у ТСа небыло "загляни под крышечку", как вопчем и беспокойства...

...в том то и ПОДВОХ 43-х - они привОдятся на БВ именно крышечкой...

А вот я как-то поинтересовАлся "а что там, под крышечкой?"
...мина была установлена осенью/зимой 45-го.
(по счАстью - там был 42-й....)
...но - был приказ, была подготовка, были инструменты, бЫло все по инструкции (включая 20 метров дистанции)...

...кто имеет/умеет ??



Но вариант получить на выходе такое утопление штока как на фото ТС, есть?
Ну например заклинить после наезда гусеницей. Видимой деформации может не быть после взрыва?
При постановке на взвод там ломается проволока и он все равно шпилькой не достает несколько мм до торца корпуса, да?

Эээ..
20 метров по инструкции??
От снаряженного блина?



НЕТ !
(разве что с риском для жизни "вЫтрусить/выдрать/выломать" ВЗВЕДЕННЫЙ тмиз45, КОТОРЫЙ ЗАКИС В ТАКОМ СОСТОЯНИИ !!!???) ...гарантий - ломаная копейка...

...я так понимАю, что у обОих приборов после сработки головка плунжера (штока) прЯчется в корпус полностью и ее не видно...
(42-е такие встечались)

...после наезда оно срабатывает !

...при постановке на взвод Шток (плунжер) утАпливается в корпус до ЧЕКИ,
при этом из-под плунжера (внутри) вывАливаются предохранительные шарики....
...после чегО прибор СРАБАТЫВАЕТ при :
- ПОВЫШЕНИИ давления на плунжер (срезАется боевая чека - наезд техникой)
- ПРЕКРАЩЕНИИ давления на плунжер (окручивание крышки - попытка обезвреживания)
т.е. 43-й срабатывает и как датчик давления и как разгрУзочный (в ОБЕ стороны...)

Да, кошка была 20 метров...

как-то тАк...



Не много.

Я 43 не держал в руках.
Но думал зазор на подпружиненном штоке должен быть. И думал там предохранительная чека режется. Просто шарики не очень надежно.
И при снятии крышки однозначно отыграть.



та, для 4-6 кг - нармАльна...

...ВСЕ там ОЧЕНЬ надежно, вплоть до прокладочек, лака и герметика[/QUOTE]



Давление на шток при постановке на взвод не должно быть таким малым , для безопасности установки, я думаю.

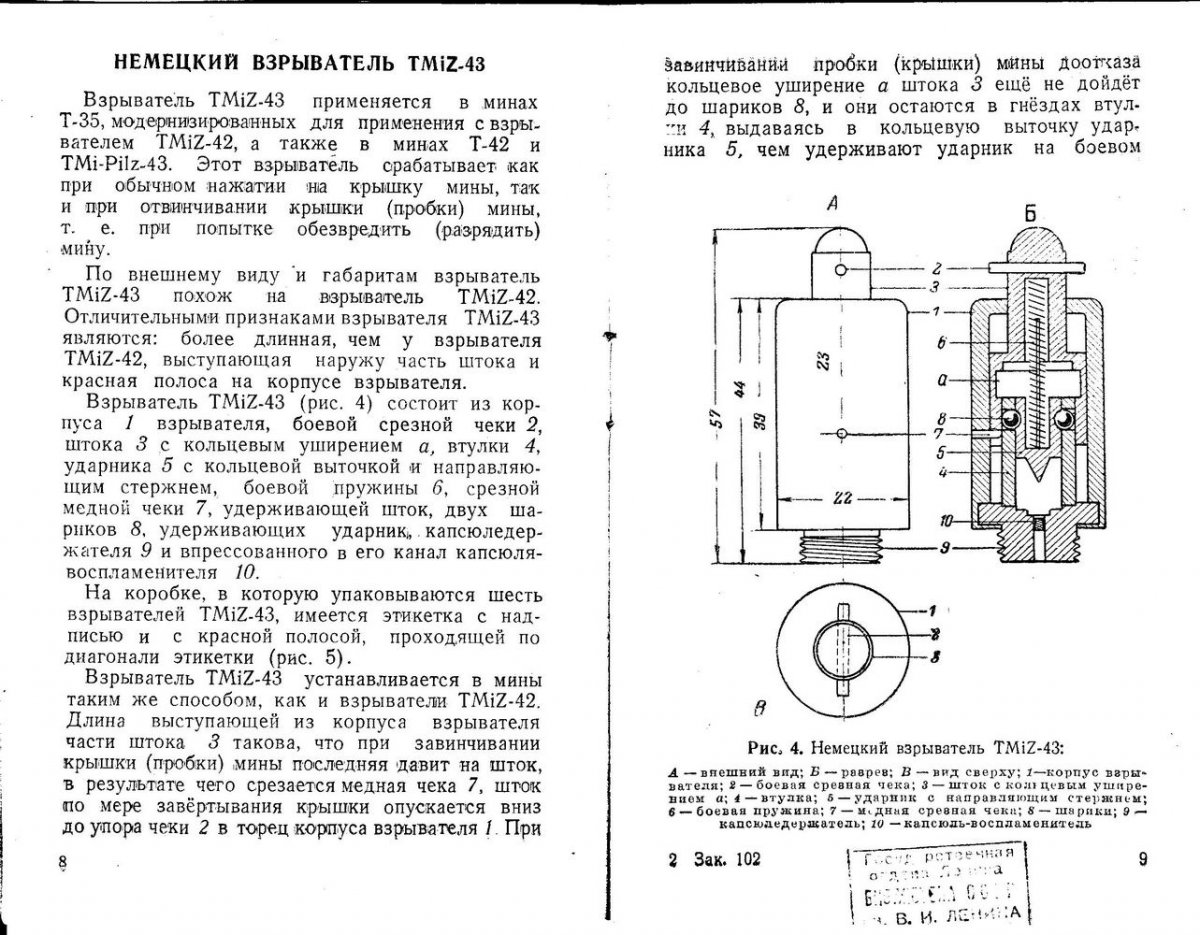

И вот на разрезе подозрительная шпилька (справа чуть ниже середины корпуса)
И она еще и снаружи должна быть видна, не?

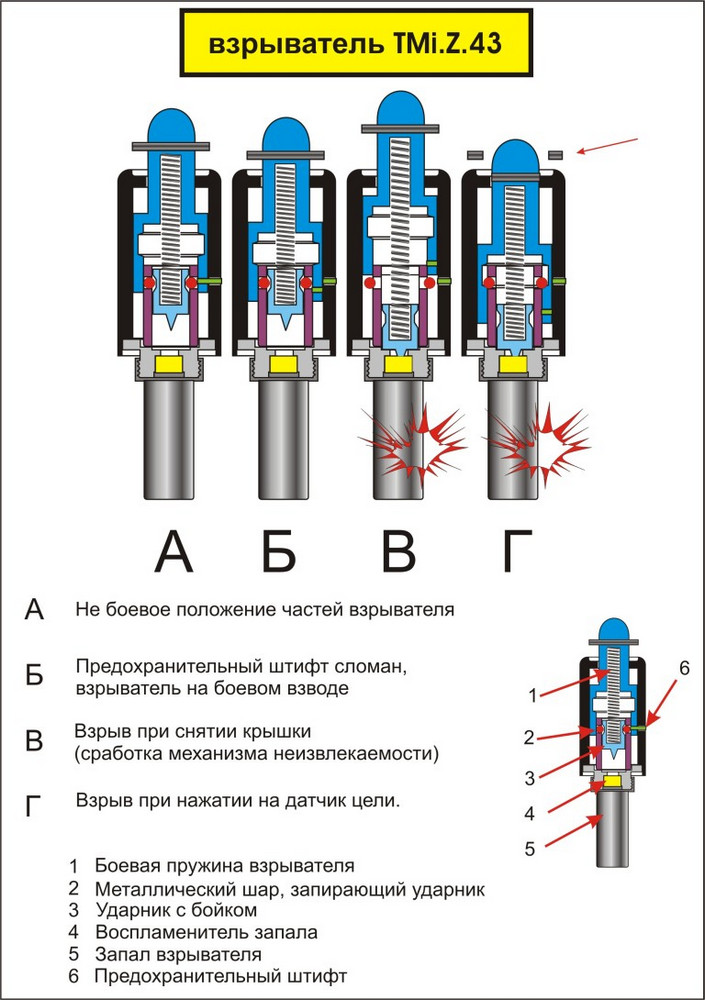

А вот на схеме, слева



...да, предохранительный штифт плунжера, для безопасной транспортировки/установки.

он (штифт ) зашлифован заподлицо...
(может и вИдно...)



Ничего там ПРИ ПОСТАНОВКЕ НА БОЕВОЙ ВЗВОД не "вываливается" (шарики). Если бы они вываливались при ПОСТАНОВКЕ, то сапер СРАЗУ ЖЕ прекратил своё существование на бренной Земле. При ПОСТАНОВКЕ только предохранительная ЧЕКА СРЕЗАЕТСЯ и ВСЁ! Шарики выполняют роль второй ступени предохранения во взрыватели. И они вываливаются только при дальнейшей работе "ВЗВЕДЕННОГО" взрывателя на нагрузку или разгрузку.

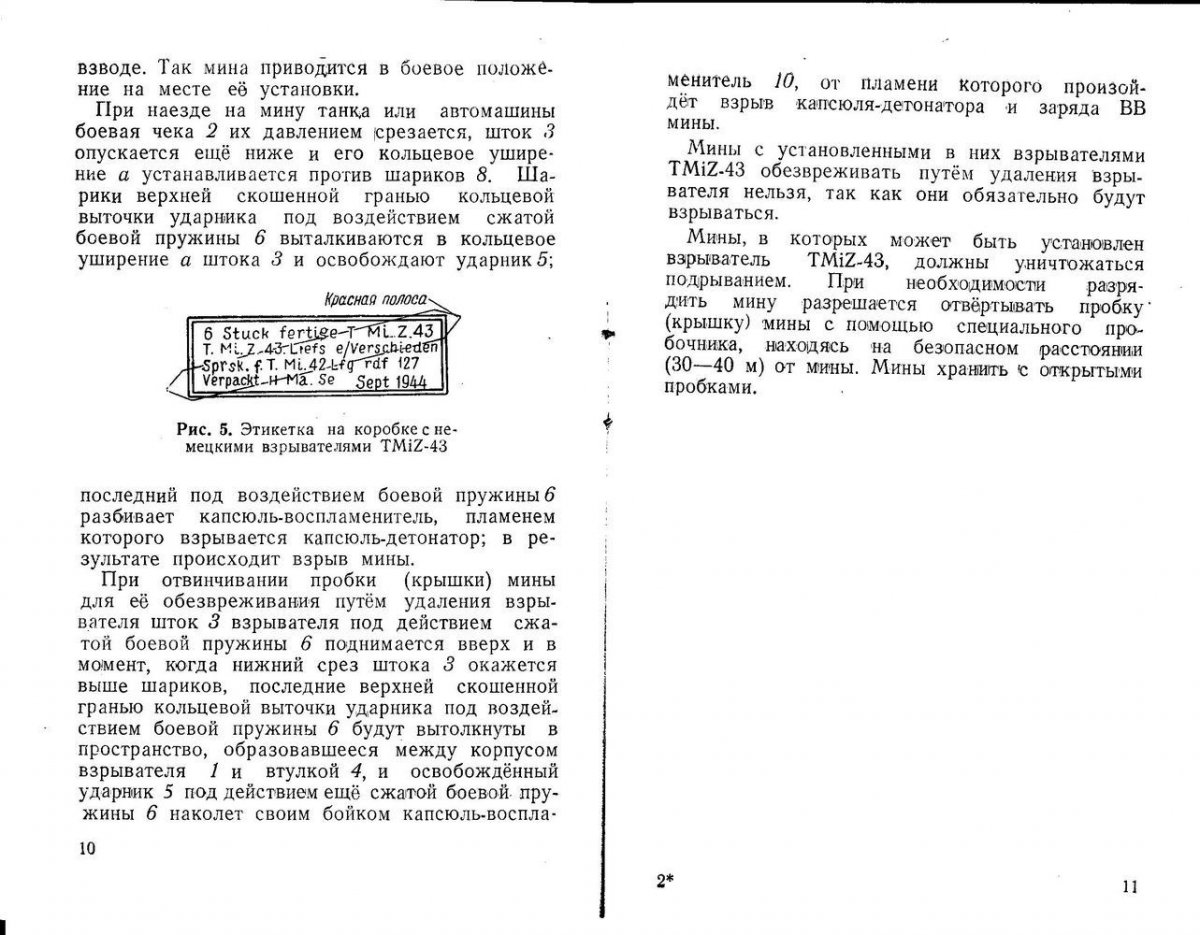

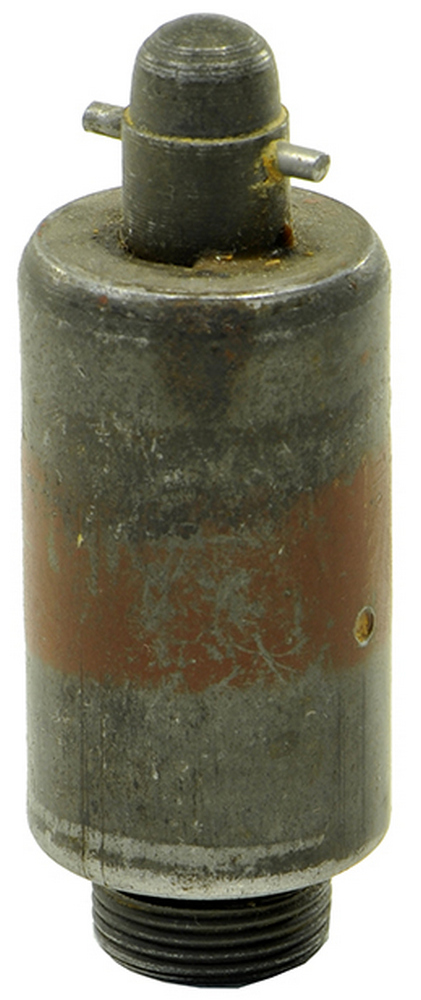

Или внимательно искать остатки маркировки - КРАСНАЯ ПОЛОСА НА КОРПУСЕ. См. фото №4



Т.е. механическая сработка 43 (чтобы не вдаваться в штатное срабатывание с кд) позволяет получить внешне похожий на 42 корпус взрывака, с посаженной до упора(шпильки штока) головой штока?
И единственное отличие без разборки определить это тереть корпус до выявления отверстия под предохранительную шпильку?
Дервиш пришел.
Злой



...да. правда - шары держат ударник (позабывАл уже все - давно это было)
...суть процесса от этого не менЯется...

...ну - с языка снял...
