MD-3006SS и его модернизация.

Всем доброго времени суток!


Сегодня выложил на сайте этот MD3006ss и кучу фотографий во всех ракурсах. Может кому то это пригодиться.

Чуть позже будет полная схема и печатка.Сейчас есть только черновики на бумаге и нет совсем времени разрисовать в читабельном формате.

Вот прямой линк : http://yl2rmk.qrz.ru/md3006ss.html



Молодчина !!!!!!!!!! У меня мд 5006 обнариживает каску совковою где-то см 80-90 , интерестно его можно модернизировать ?



Собрал Магнум по классической схеме и на тех компонентах,что в схеме автора. Запустился сразу!
Нужно только качественно отстроить все .
В качестве поисковой катушки (для пробы) поставил уже имеющуюся у меня от МД-3006 после генерального ремонта (см.ссылку на сайте выше).
Чувство примерно 25см на 5коп.

Схема работает и это главное! Если удасться все же выжать по максимуму и параметры будут хорошими,сделаю заказ ,что бы изготовление плат было промышленным образом.
Сколько комплектов-не знаю пока,не решил.

Одно что не нравиться,будет довольно большая корпусная коробка.
Там две платы + еще одна, на которой все укреплены регулирующие элементы.Собираеться все в этажерку,друг над другом.Принцип-минимум проводов внутри.
Однако одно,что понравилось,это гораздо лучший алгоритм настройки и работы по сравнению с МД-3006.Все проще.Авто-тюн работает на автомате.Стрелка уходит в ноль сама.И режим Дискрима и GEB,работает в более широком пределе и качественней.



колега мы ждем вашу схему в любом виде
очень нужна ато мой приборчик совсем не хочет работать
хелп



Да схема примерно похожа на схему "Магнум". Реально есть только два куска схемы - каскады RX и TX.
А что у Вас не работает ? (и после чего ???)



Разве имеет смысл что-то делать из MD? На них нет НИ ОДНОГО положительного отзыва. АСЕ 150 бьёт любой из них наголову.



к сожалению радист ушел из темы. как то забросил. может временно, еще вернется, не знаю. по поводу 3006 есть в моем архиве руководства по ремонту похожих приборов (т.е. тайвань). схему 3006 радист не рисовал. вообще я не вижу даже упоминаний что он переделал и как. может это Тайна Зело Великая езмЪ?...



стрелка в метал уходит медлено
заменил все микросхемы
а проблема осталась
и еще пищит только на цветной
когда стрелка находится в метал светодиод горит но ничего не пищит



поищи схему по ссылкам.
http://www.geotech1.com/forums/showthread.php?t=8026&highlight=3006
http://www.geotech1.com/forums/showthread.php?t=12343&highlight=3006



работай в влф режиме , а не тр1 или тр2



А кнопку красную на ручке жмёте ???????
(у этого китайца в отличии от оригинала к сожалению нет автоподстройки. Поэтому при поиске постоянно надо сбрасывать кнопкой .....)



все работало нормально -какбы глюков небыло -глубина правда маленькая 5коп 6-7см
дал апарат другу -приносит нет писка на черный метал
дал еще раз и стрелка уходит в черметал
вот такая история
когда жму красную кнопку стрелка востанавливается по средине
отпускаю кнопку и стрелка медлено уходит в чермет (на разных режимах)
проверил генерацию 13.5
думал плывет нет стоит на месте



покрути настройки , может чего он намутил , у меня тоже бывает чего-то крутану и стрелка убегает или в чернмет или в цветмет.



Что-то маловато, у меня в паре экземплярах было 11-13см.
Вот страничка Радиста - http://yl2rmk.qrz.ru/md3006ss.html . Тут он подробно описал порядок работы с прибором, (а то по инструкции действительно понять мало чего можно.).



неисправность есть потому что не пищит на чермет
уже есть сдвиги
нашел красный провод датчика был прижат к массе
сейчас соберу и проверю

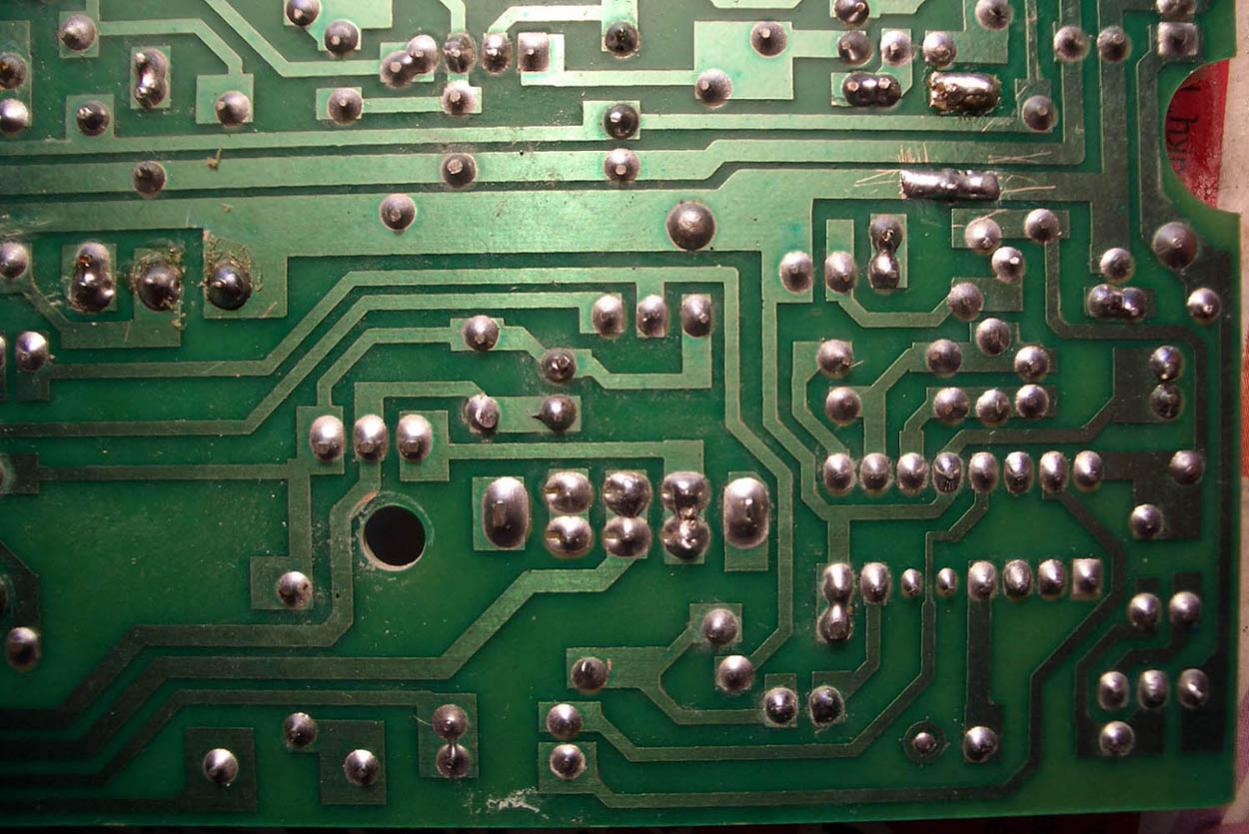

вот он Metal Detector Model 43149
может есть у кого такая модель (схема)



вот нарыл его название ITEM 43149-1VGA

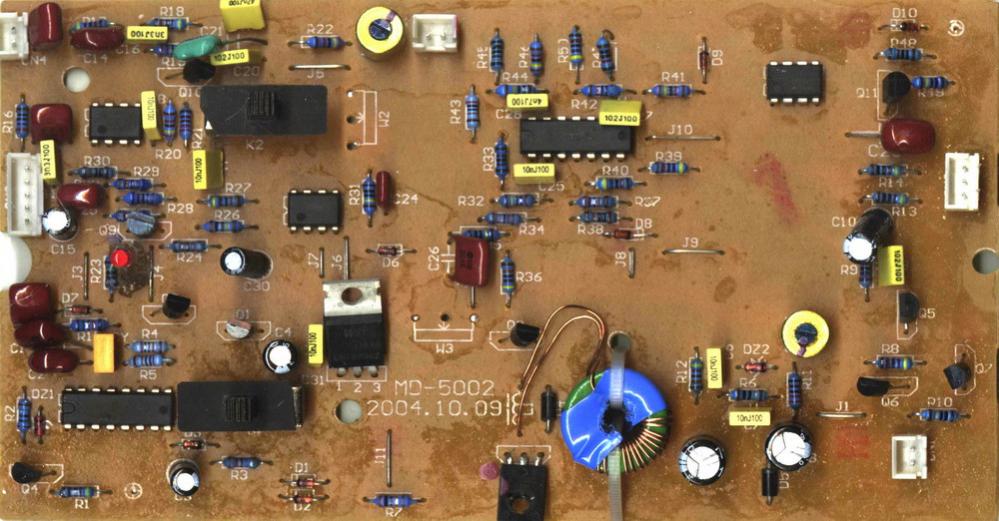

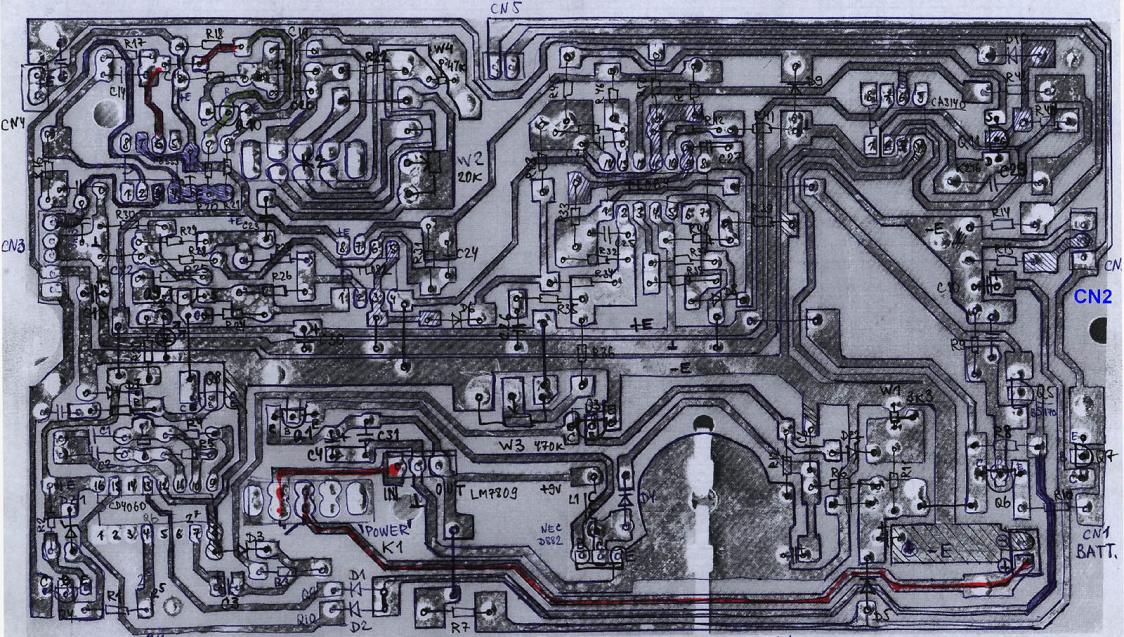

разговор не совсем предметный... вам то плата видна, другие ее не видят. вот если бы был сканер... вот примерно так будет.



плата один в один есть здесь http://yl2rmk.qrz.ru/md3006ss.html
и здесь http://www.geotech1.com/forums/showt...highlight=3006
перепаял немного резисторов как написано здесь http://yl2rmk.qrz.ru/md3006ss.html
чувствительность заметно увеличилась
а стрелка как уходила в ferrous так и уходит-(при этом динамик не пищит)
я его уже запитывал от отдельного источника .
заменил два стабилитрона
кондюк подстроечный
вскрыл катушку (ничего подозрительного не обнаружил)
проверил катушки прибором на кз (кз нет)



надо бы промыть плату. особенно операционники с высоким входным сопротивлением - между ножками с обоих сторон. там должен быть еще кондер, большой по размеру. стоит в цепи SAT. вокруг ног промыть спиртом. попробовать временно заменить его на наш К73-17.



все промывал спиртом.просушивал феном
и что такое цепь SAT?



kt315 извините не внимательно смотрел вашу сылу
в ней есть схема
правда есть некоторые отличия
буду разбираться.обработаю все и выложу



Self Adjusting Threshold автоматическая пороговая настройка звука. конденсатор который я упоминал держит заряд на каком то уровне, продолжительное время, до следующего нажатия на кнопку. по сути это аналоговая запоминающая ячейка/устройство, на опер.усилителе. еще называют УВХ - устройство выборки-хранения. если есть утечка с конденсатора то порог уплывает, звук растет либо исчезает. в принципе утечка будет всегда, т.к. гетинакс имеет проводимость. только вот эту утечку нужно снизить до какого-то приемлемого уровня. то есть так чтобы не нажимать кнопку сброса часто.



до кучи... и в тему.
http://www.youtube.com/watch?v=BnBdwEOxB2E&feature=player_embedded



MD-3006 тоже имеется такой агрегат, скажу я тож непрочь иво нормально модерн.
но поскольку с электроники умею только крутить лампочку незнаю што из етого получится, а хотелось би.
если с аппарата вас получится ракета то непрочь штобы и у меня был такой аппарат
а так он только адин раз зделал мне хор находку кагда ключи в траве потерял
жду новостей !
