Малокалиберная винтовка Тоз 1

Доброго дня! Заимел копаную винтовку Тоз 1, может у кого есть информация по данной винтовке, желательно данные по разборке. спасибо!



Приветствую! Не могу для Вас скопировать найденный материал по ТОЗ-1 из-за защиты авторских прав....Попробуй те сами дать запрос-Малокалиберка ТОЗ-1 и кое-что можно наскрести.Начали выпускать 1927г.,вес 2.4кг :Прототипом послужила немецкая мелкашка GECO mod.1925.



та искал, пару строк о ней не более пишут



Так не крылатая ракета,чтоб при ней был вагон тех.документации...



хотя бы знать как затвор разобрать)



Русское оружие разбирается с помощью молотка, выколоток и соответствующей матери. Еще отвертка помогает. Но не всегда...

Вы бы фоты этого чуда или его затвора выложили, было бы что подсказать.



пока не могу выкинуть фото, как только так и сразу



ТОЗ, мод. 1 (системы Я. Каневского), представлявшая облегченный спортивный образец (вес 2,4 кг). Винтовка эта имела очень много серьезных недостатков. Главнейшие из них: крайне низкая точность боя (почти вдвое меньше в сравнении с заграничными) вследствие неправильного расчета размеров канала ствола, затем неудобное заряжание, исключающее стрельбу на скорость, и, наконец полное отсутствие прикладистости из - за неправильных размеров ложи и неудачно выбранной формы ее. В дальнейшем, стремясь улучшить заряжание, завод перешел на другую, крайне неудачную конструкцию затвора, изменив переднюю (запирающую) часть его точно по типу винтовки Вальтера. С этим новым затвором винтовка получила наименование ТОЗ мод. 7.



Вечер добрый.
Вот, поглядите здесь : http://forum.guns.ru/forum_light_message/36/1767513.html
Может, хоть чем-то поможет.

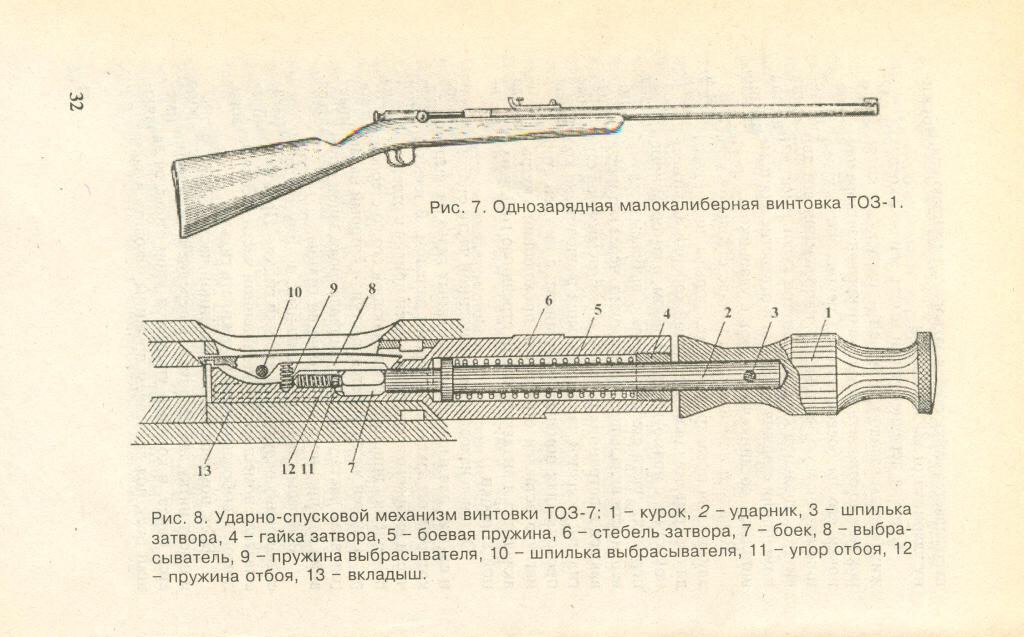

Приветствую,в курке затвора (на последнем фото под №1) нужно выбить поперечный штифт под №3,после чего снимаете курок с ударника,далее выкручиваете гайку под №4,(в гайке есть две прорези по бокам под отвертку),после чего извлекаете ударник с пружиной,

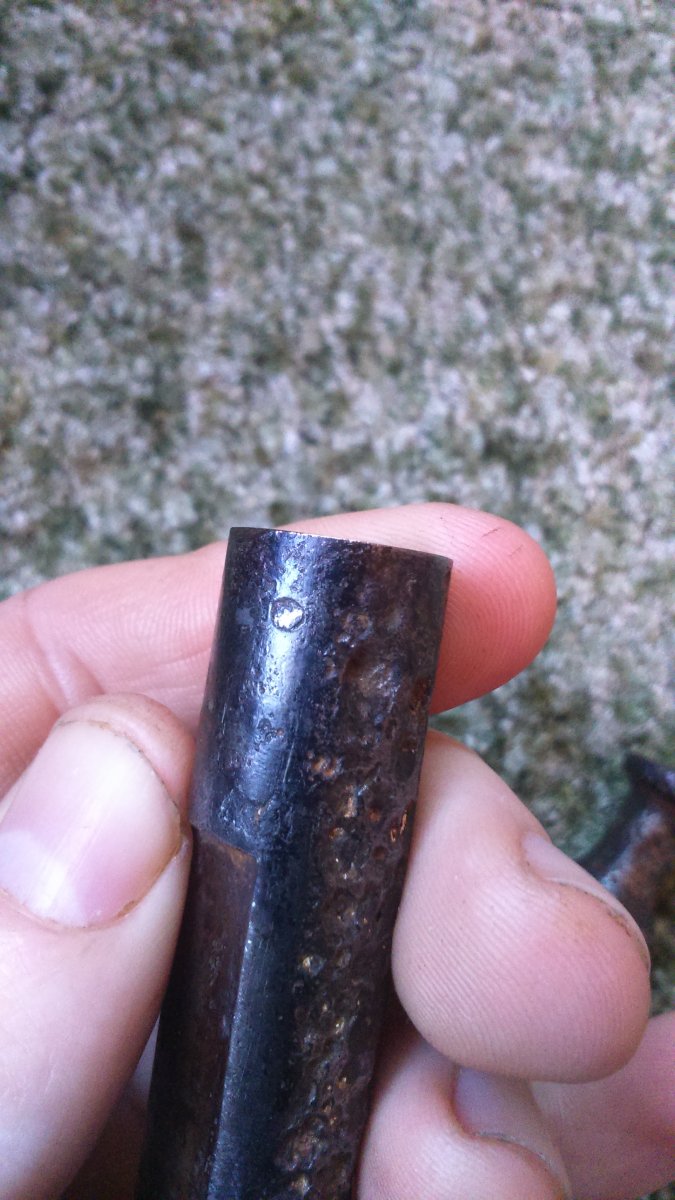

Добрый вечер! разобрал я затвор, действительно ничего сложного, правда привело в удивление что штифт который должен держать боек свою функцию не выполнял, боек просто выпал, а штифт хоть и забит но никак не фиксировал его



Далее создам тему по реставрации данного раритета



Ударник внутри стебля затвора ,а выпала часть курка(не знаю как правильно назвать) она и бьет по ударнику .Штифт предохраняет ударник от предельного перемещения внутри стебля и не дает ему провернуться по продольной оси .Разбирал подобные ,может ваш немного отличается .

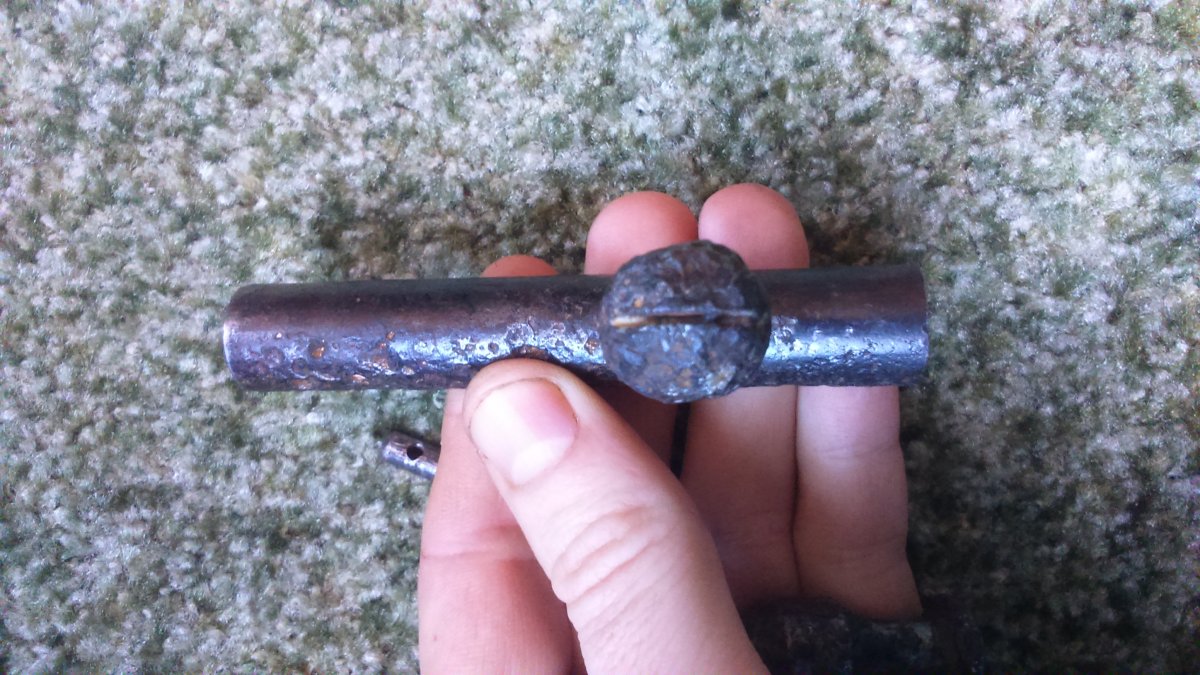

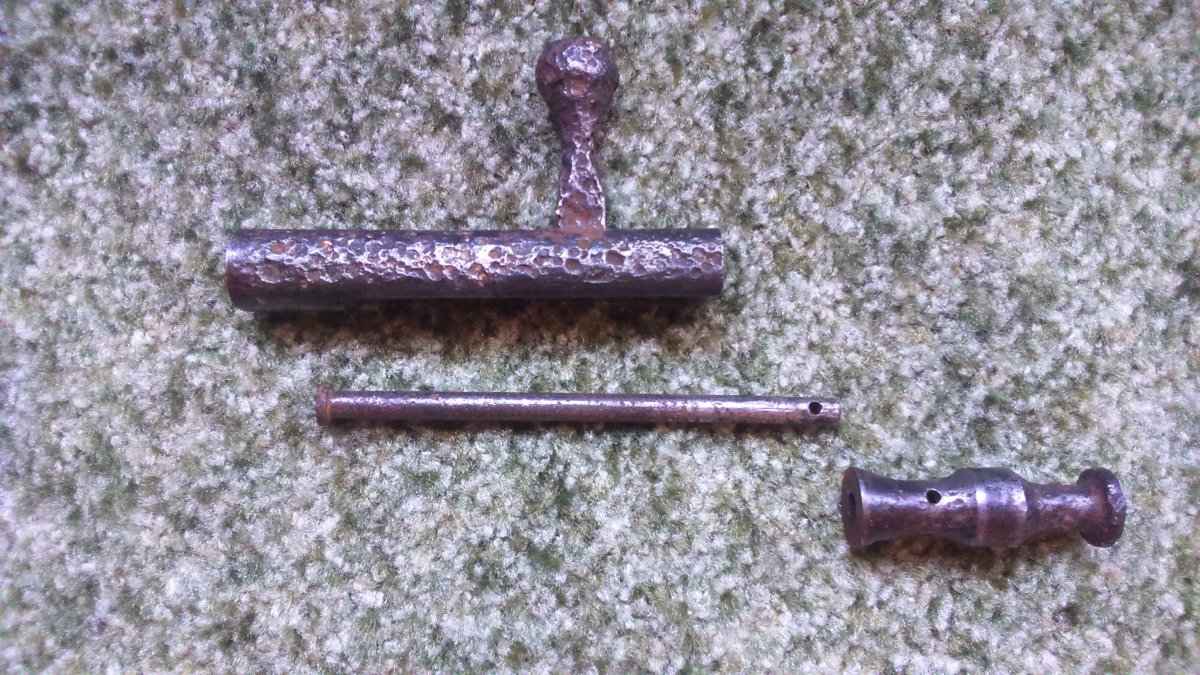

бойок сам я уже вынул, как и говорил он в стебле фиксировался штифтом, у него там был небольшой ход. ударник сам на фото снизу под стеблем, на него же надевалась боевая пружина

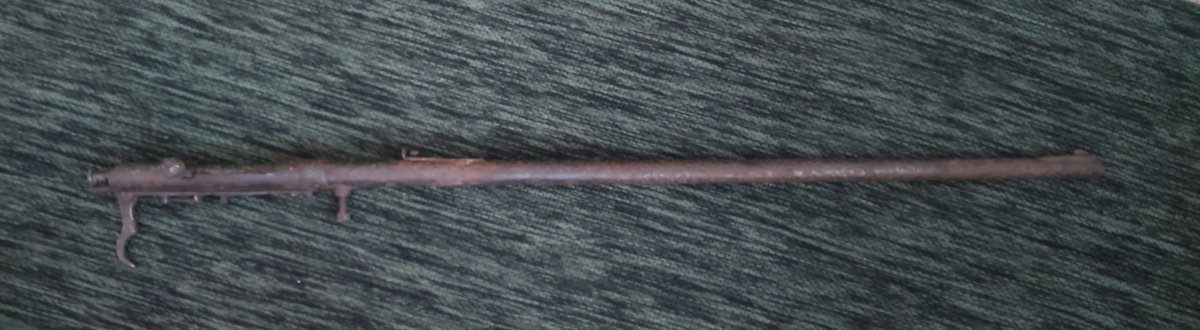

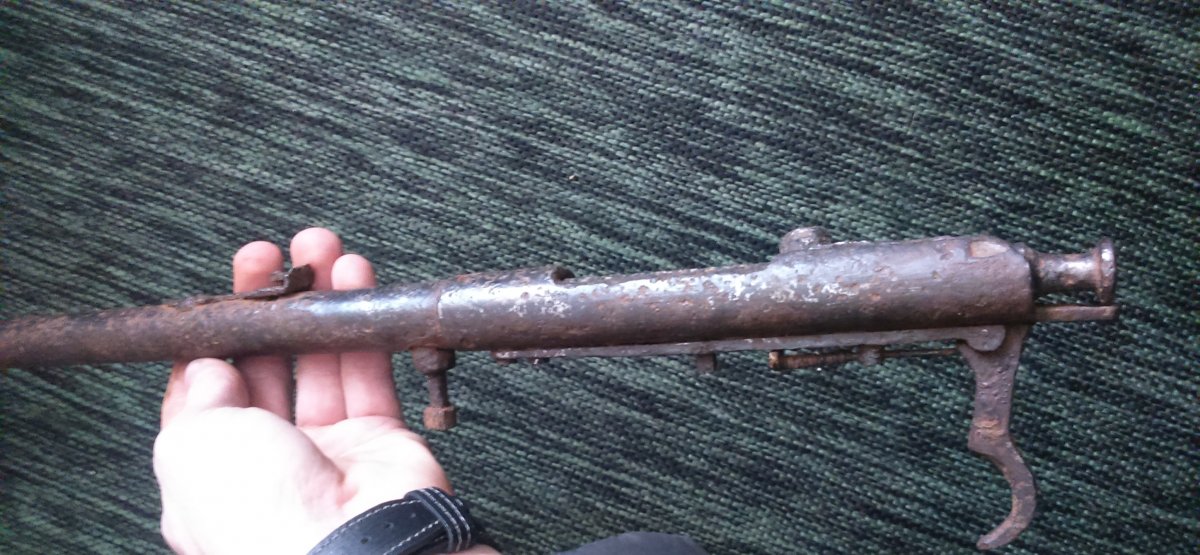

Собственно такой тоз, номер Ч 28169, при разборке слез окончательно. возможно один из первого года выпуска, хотя я читал его заменили спустя год на тоз 7, может их только год и выпускали



Я так понимаю холостых под этот калибр нету патронов, прийдется ммг делать или же разсвердить патронник под строительный патрон. Хочу восстановить, как никак принимала участие в боях, нашли в окопе вместе с тоз 7 и другими винтовками, мне перепала только эта



Простейший механизм, можно в любой подворотне делать, только вот с нарезом будет туго



Холостые
малый https://reibert.info/threads/xolostye-patrony-6-mm-flobert-blank-22-short-5-6-mm-s-b.700986/
большой http://i-shop.dp.ua/patron-holostoj-cci-noise-blank-smokeless-kal-22-short.html
В разделе релодырей продают гильзы с целым капсом в мелкаху.

Все условия для холостого бабахинга.



тогда можно смело делать схп

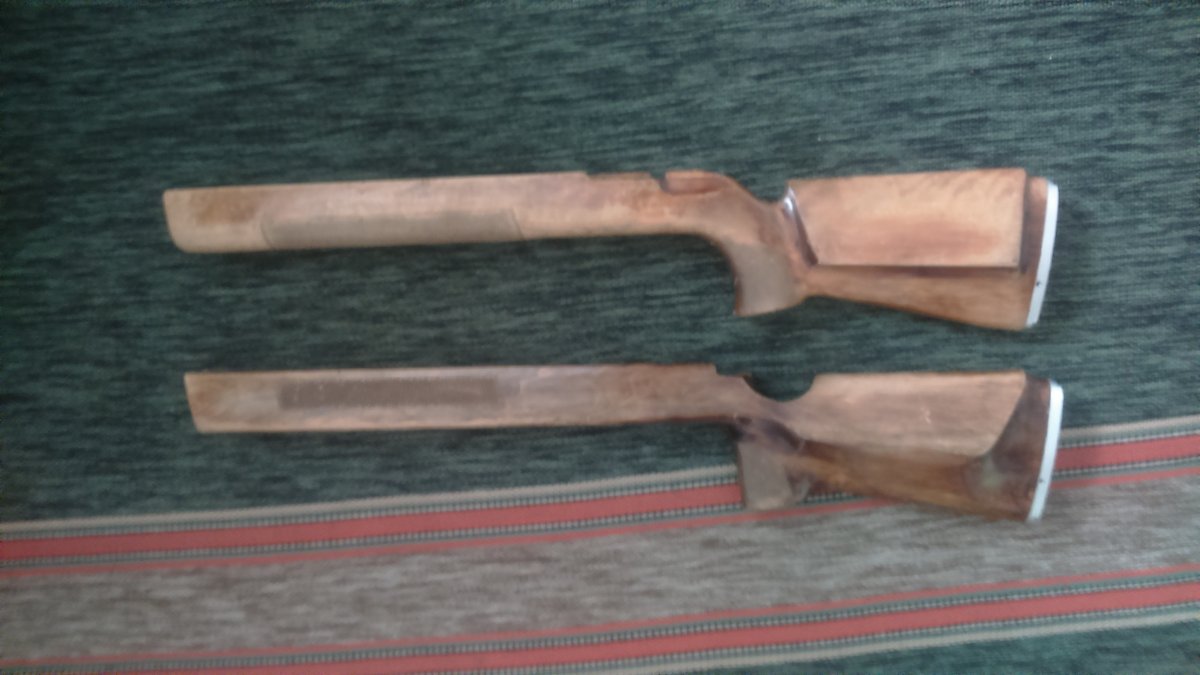

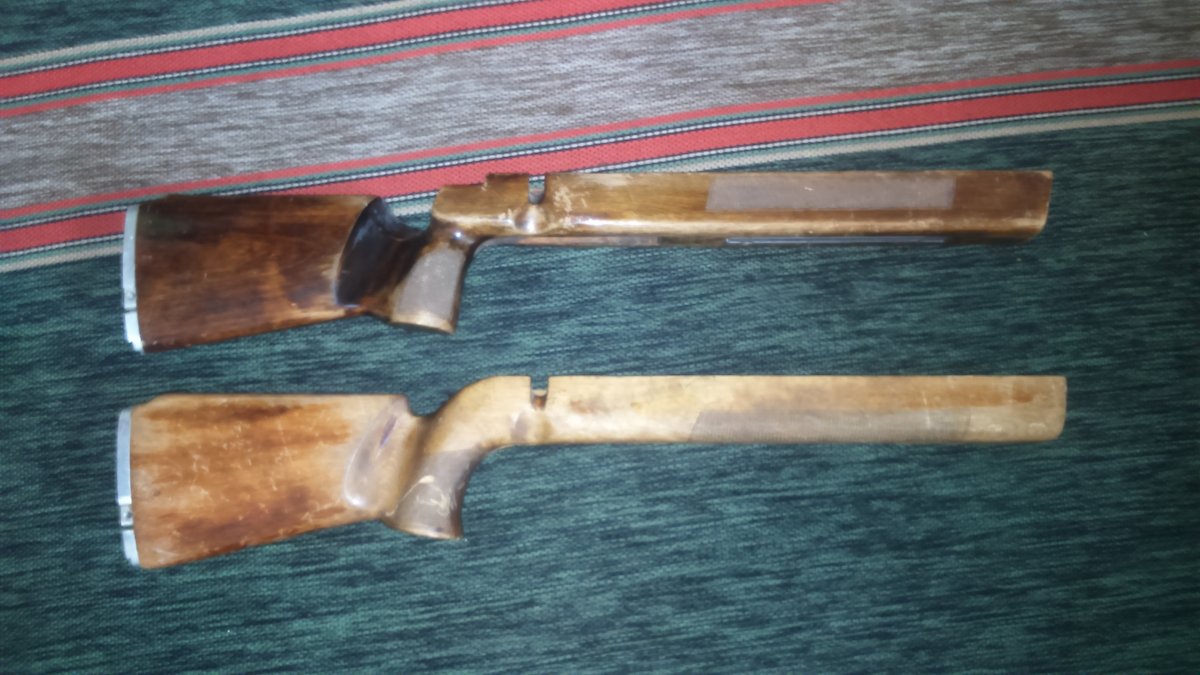

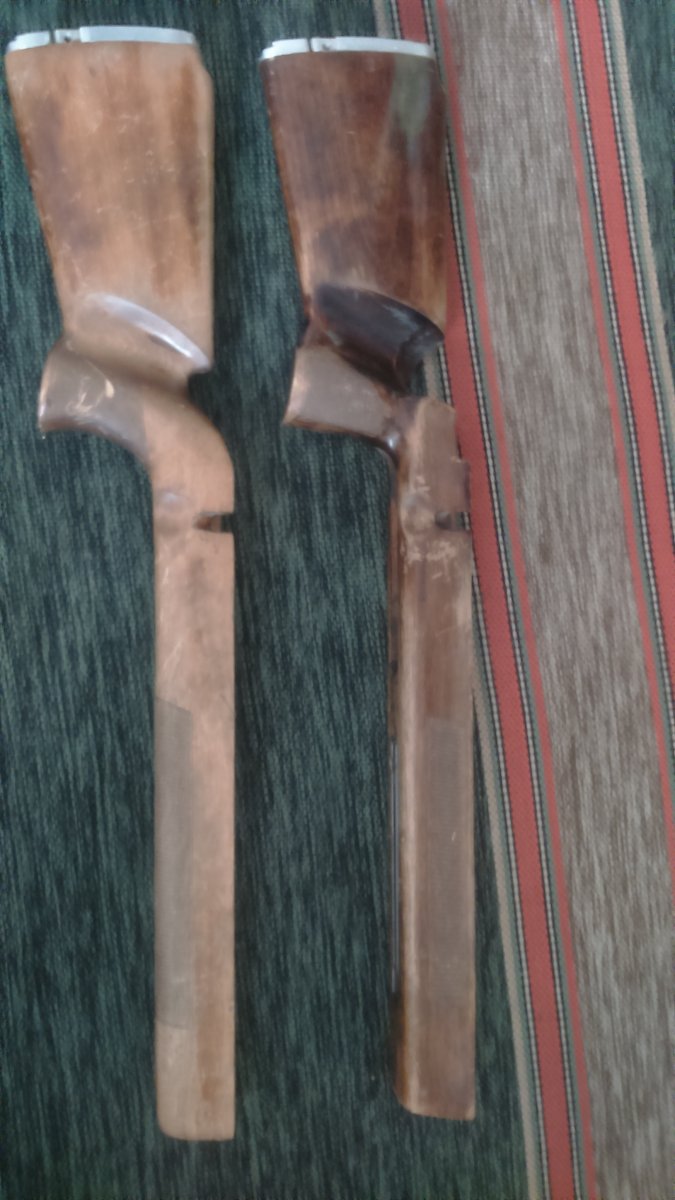

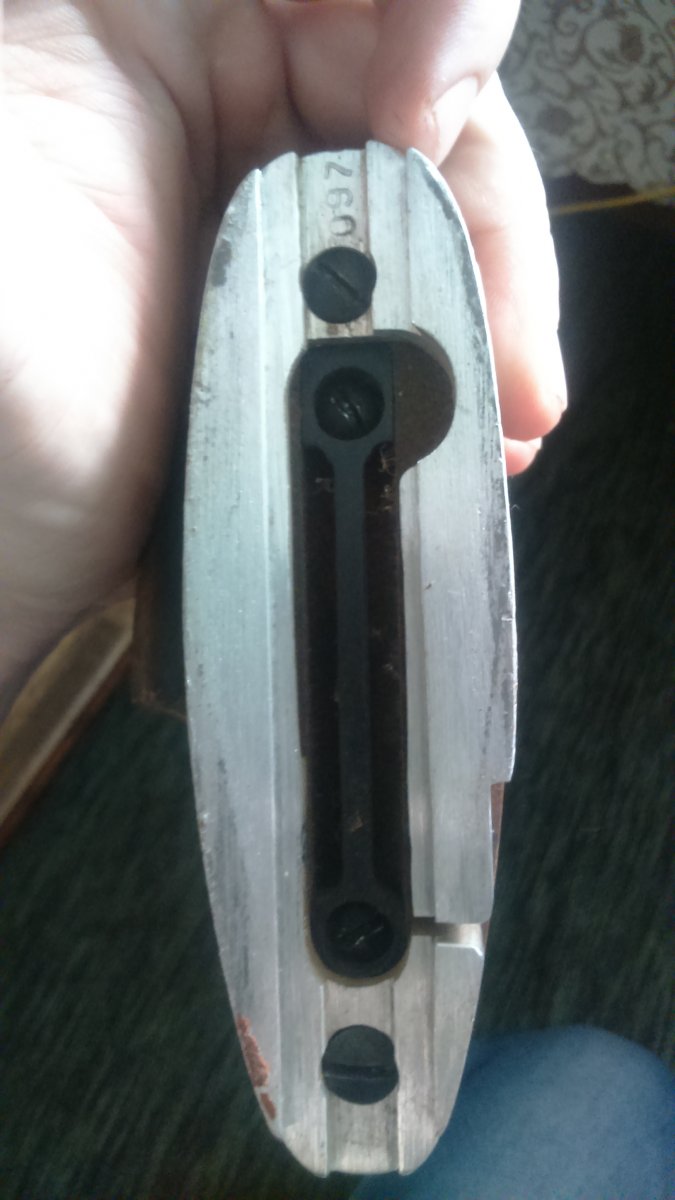

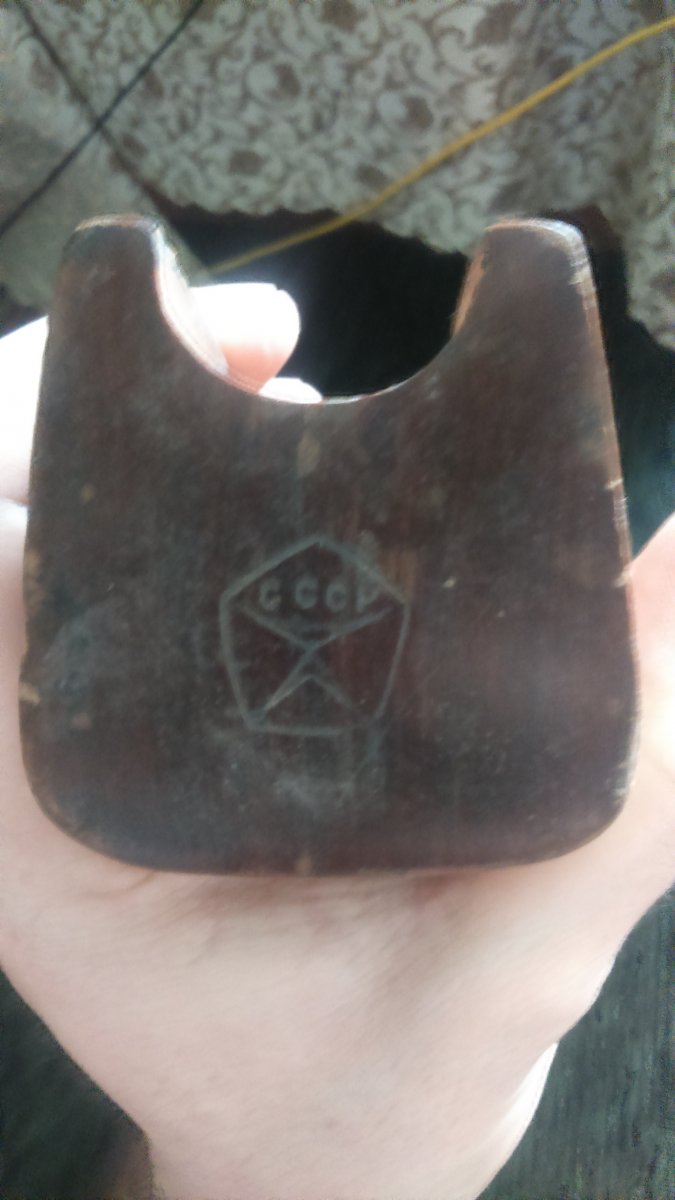

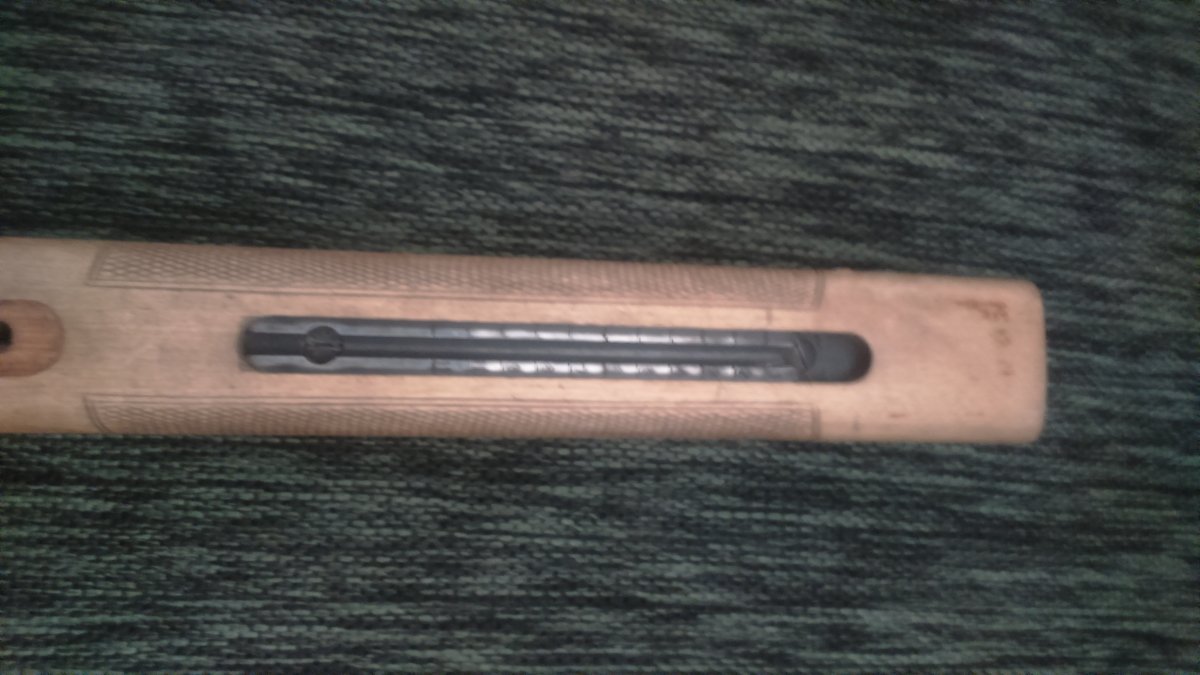

Добрый вечер! подскажите от какой мелкашки мне дерево подарили?



СМ-2
http://www.iz-article.ru/sm_6.html



Добрый вечер, получилось так что ко мне в руки попала винтовка о которой вы собирали информацию, Тоз 1. Если не трудно поделитесь чем богаты в плане знаний .



к сожалению ничего по ней существенного не нашел, да и нету уже её у меня.



Спасибо и на этом, буду искать.



Вдруг что-то попадется, то попрошу по возможности скидывать в тему, может кому то пригодится
