Ха! Таких две штуки дома валяеться, тоже не могу понять от чего ето, судя по калибру головы или 76-мм рус или 77-мм нем, но такая дрянь шла еще к миномету Стокса 80-мм...

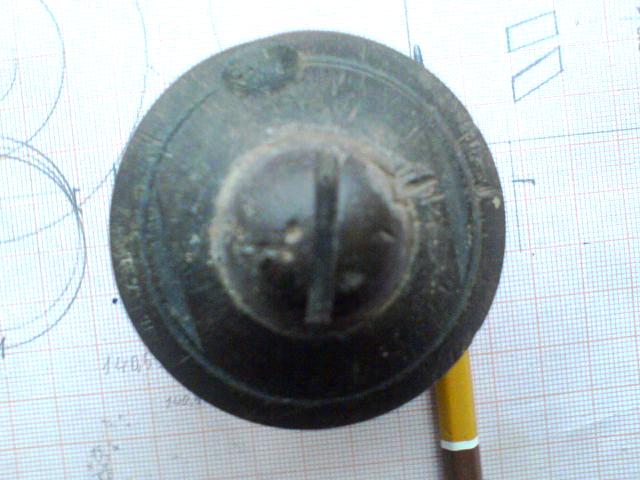

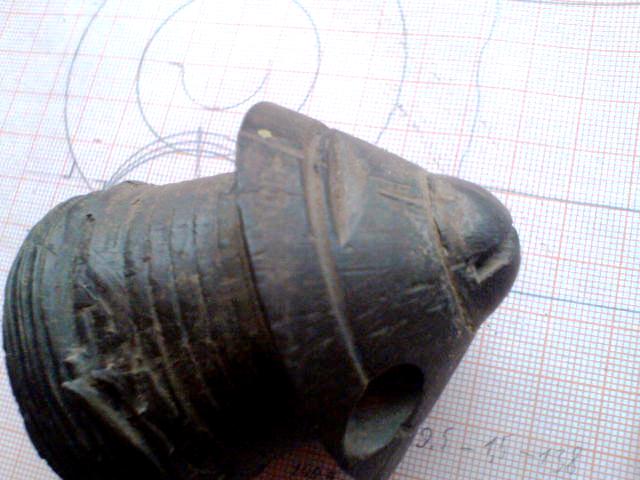

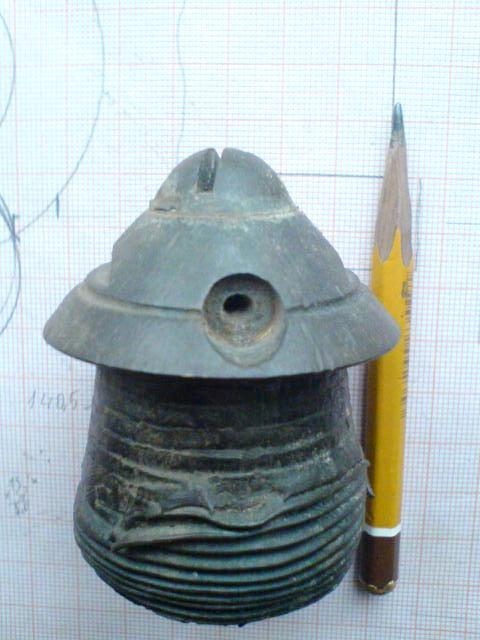

Не , непохожа , нижняя часть не похожа … А по чертежу , не хрена не видно , даже где чека вставляется Клейма: Г Т 15 (? Стерто ) - 13 Примечание То маленькое отверстие с боку имеет резьбу ,,,, Так что если это под чеку , то значит следовало ее выкрутить ?? SK1N а ты разбирал их ?
Да ПМВ. 15ГТ - для 152мм снарядов ("13" -год). Цитата: Так как эти взрыватели (14ГТ-15ГТ) назначались для пушечных и гаубичных снарядов, то к ударному механизму было принято походное крепление в виде прочной ввинтной чеки, снабженной кольцом, герметически закрывающей входной канал. P.S. Всех с Новым Годом !!!
Аlеs большое спасибо!!! Если есть описание принципа действия скинь или дай ссылочку А в принципе я и так доволен =))))
Описания принципа действия именно этого взрывателя у меня нет. Но приблизительно так: Выкручиваем чеку, заряжаем, стреляем. До выстрела так называемое оседающее тело -2 с жалом -3 удерживается в верхнем отсеке лапчатым предохранителем -1. При выстреле оседающее тело с жалом перемещается в нижний отсек -4 и фиксируется там тем-же лапчатым предохранителем, жало при этом проходит в отверстие -5. Взрыватель взведен! При встрече с преградой ударник -8 по инерции подается вперед и сжимая контрпредохранительную пружину, накалывает капсюль-воспламенитель -6 жалом -3. Так-же при движении ударника вперед открывается канал -9 ведущий к пороховой петарде -10. После накола капсюля-воспламенителя пламя по каналу ударника -7 попадает в канал пороховой петарды -9 и воспламеняет ее (петарду). Под давлением газов пороховой петарды боек -11 накалывает капсюль-детонатор -12, который инициирует детонатор -13. Я вижу (Аватар для Борей)
