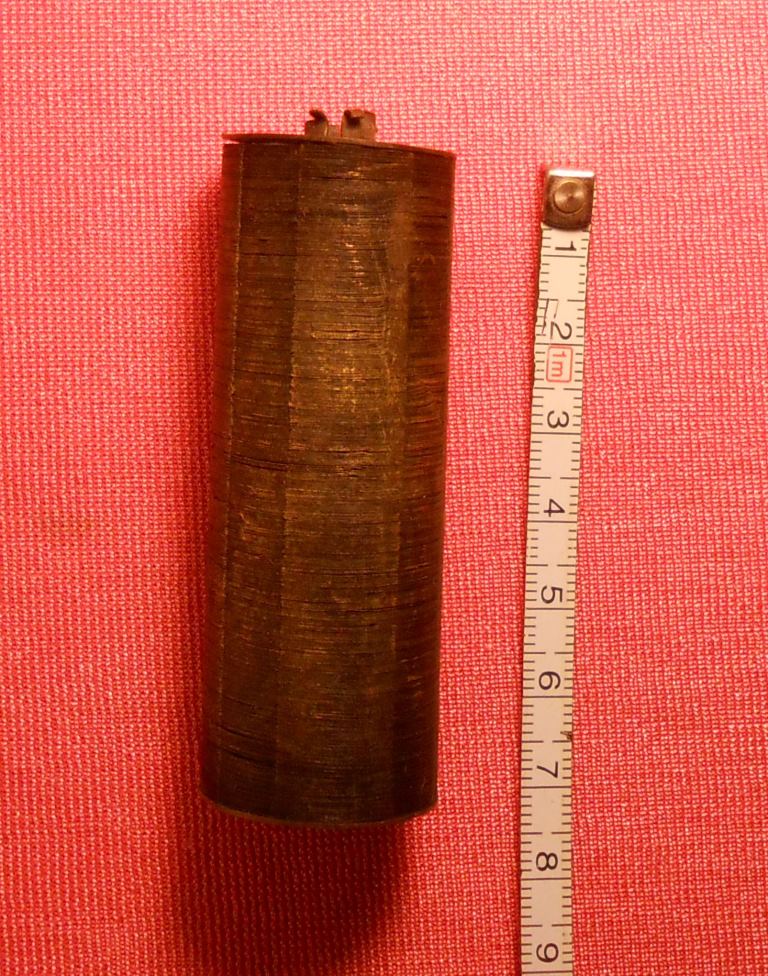

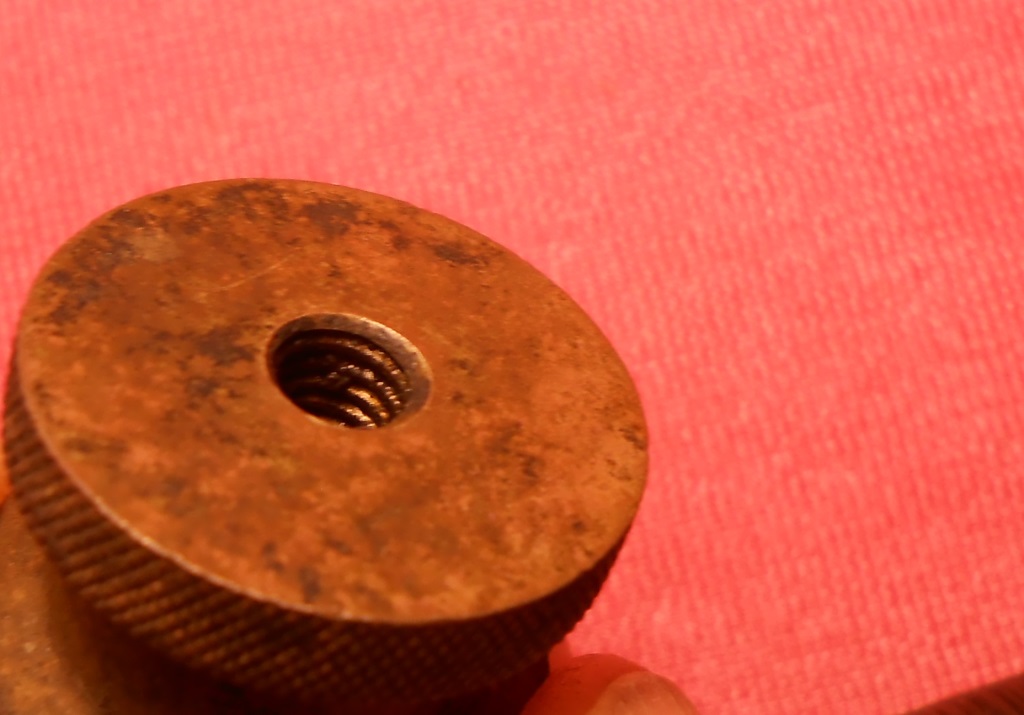

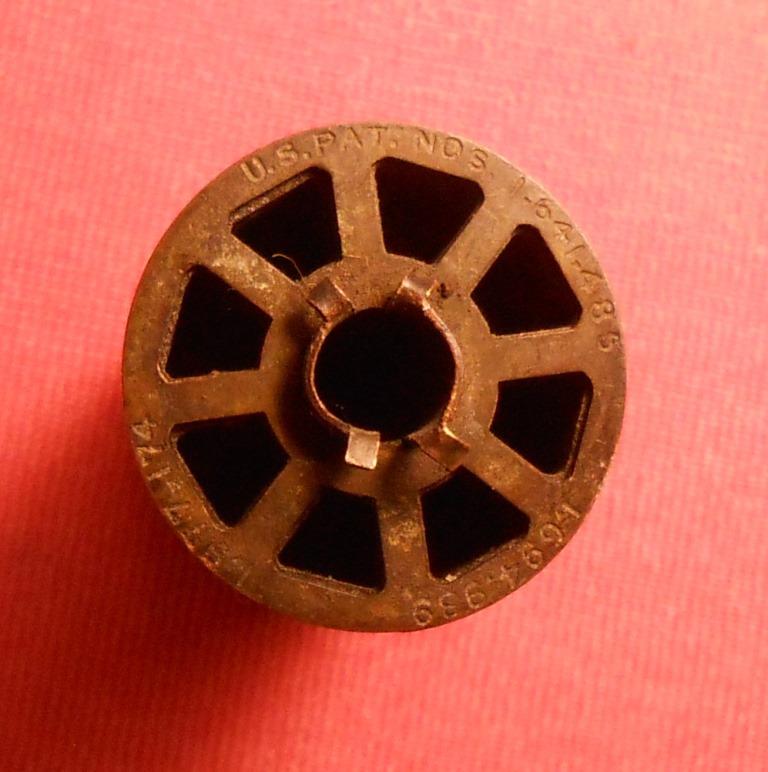

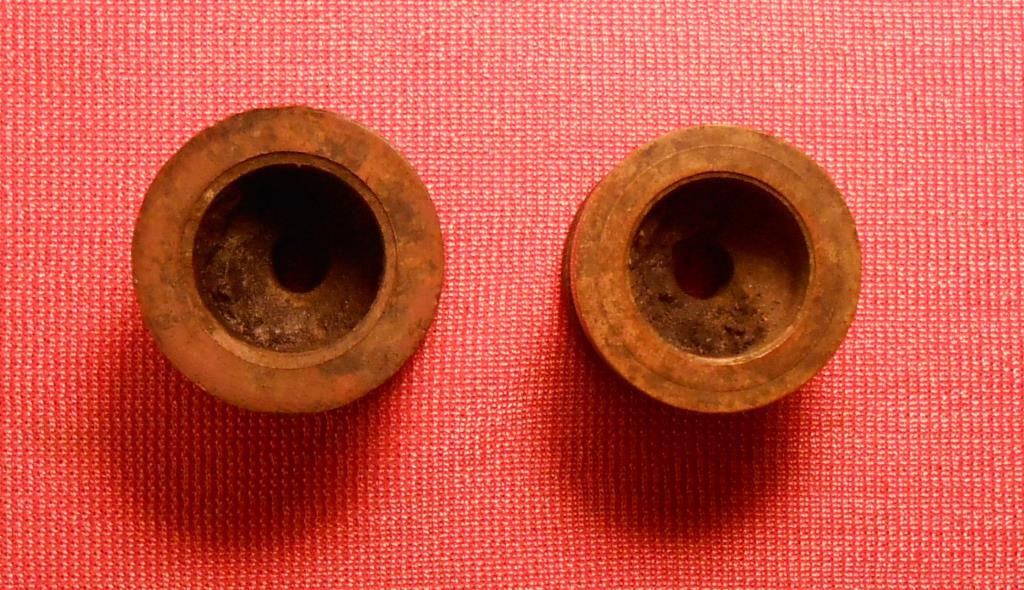

Приветствую. Уважаемые форумчане подскажите - что это?. Латунный цилиндр набранный латунными прорезными кругами, рядом лежали две латунные "катушечки" - видно на снимках. В этих катушках по центру отверстия в которых нарезана резьба- я думаю они из этого цилиндра. На снимках я смодулировал примерно как выглядела эта деталь в сборе. На верхних прорезных кругах имеется маркировка- видно на снимках. Найден на боевых позициях. Заранее благодарен.
Добрый вечер! А что, похоже. Все может быть... Великоват правда, но для рации времен ВОВ вполне, думаю, габариты понятны. Электромехани́ческий фильтр (ЭМФ) — это фильтр, используемый вместо электронного фильтра радиочастот. Основное назначение - пропускать колебания в определённой полосе частот и подавлять остальные. Для примера: Это https://upload.wikimedia.org/wikipe...M-034N-500-0,1.JPG/800px-FEM-034N-500-0,1.JPG ЭМФ советского производства, предназначенный для выделения нижней боковой полосы в аппаратуре радиосвязи с промежуточной частотой 500 кГц. Ширина полосы пропускания — 3,1 кГц. Механическая колебательная система состоит из резонаторов в виде тонких дисков, собранных в пакет. А это https://upload.wikimedia.org/wikipe...nical_filter_with_drumhead_resonators.svg.png - упрощенная схема такого ЭМФ с дисковыми резонаторами. Смущает только отсутствие обмоток катушек индуктивности и то, что если они и были, то были намотаны на металлических каркасах (фото 3, 4, 5, 6). Резьба на одной из катушек, очевидно, для крепления на шасси. С уважением!

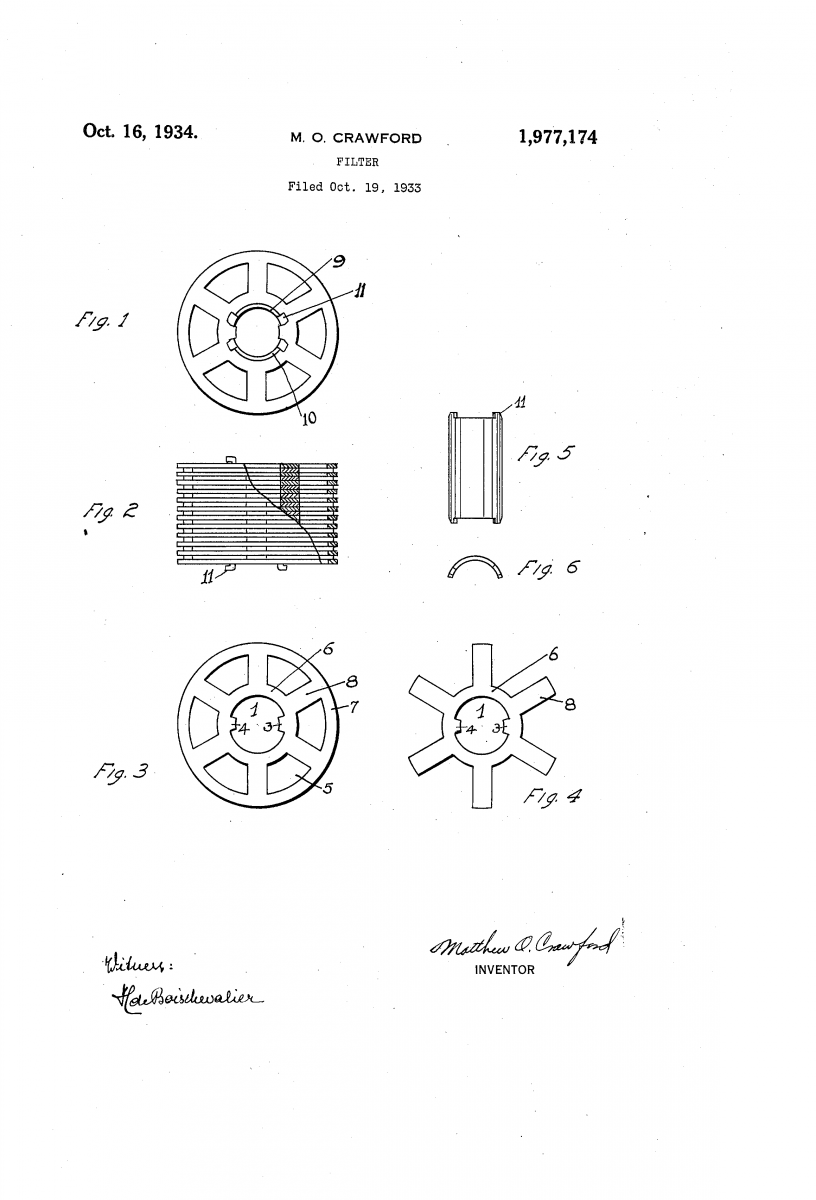

Наборный цилидр это совершенно определенно фильтрующий элемент фильтра топливной или смазочной системы с американской техники. Военной или гражданской сказать трудно, так как применялись там и там. Все обозначенные на предмете патенты выданы до ВМВ.
