Креслення німецької бронетехніки

Камрады интересует такой вопрос.Кто имеет у себя или знает где достать в сети, чертежи хоть какие-то с размерами немецкой бронетехники.Вчасности по танкам.Заводские чертежи были б пределом мечтаний.С Уважением!



есть две книжки- по пантере...из-во Osprey 1-Panter Medium Tank 1942-45 2- Panter Variants 1942-45 неплохие по моему...



www.tiger1.info
единственное что толковое нашел, но только по первому тигру



Да это хороший ресурс.А в тех книжках насколько я поню размеры разве присутствуют камрад?



посмотри фото востановления Т 6

http://www.tiger-tank.com/secure/journal.htm



чертежи на sd.kfz.13 или 14

Очень хотелось бы чертежи на sd.kfz.13 или 14.
Проще чертежи искать по конкретной модели. Иногие из них храняться в журналах, которые выложенны в интернете.

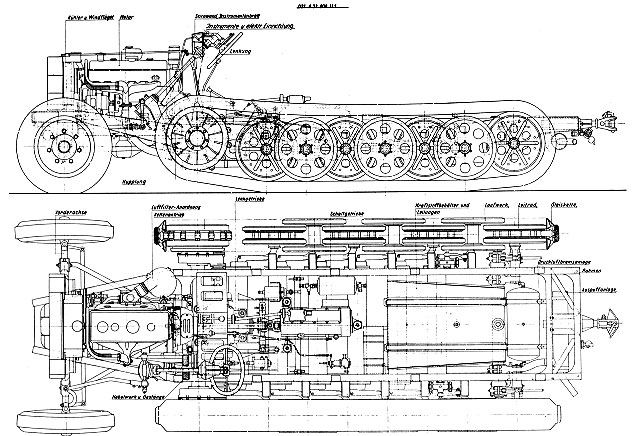

Такой видел?



Такой пойдет?

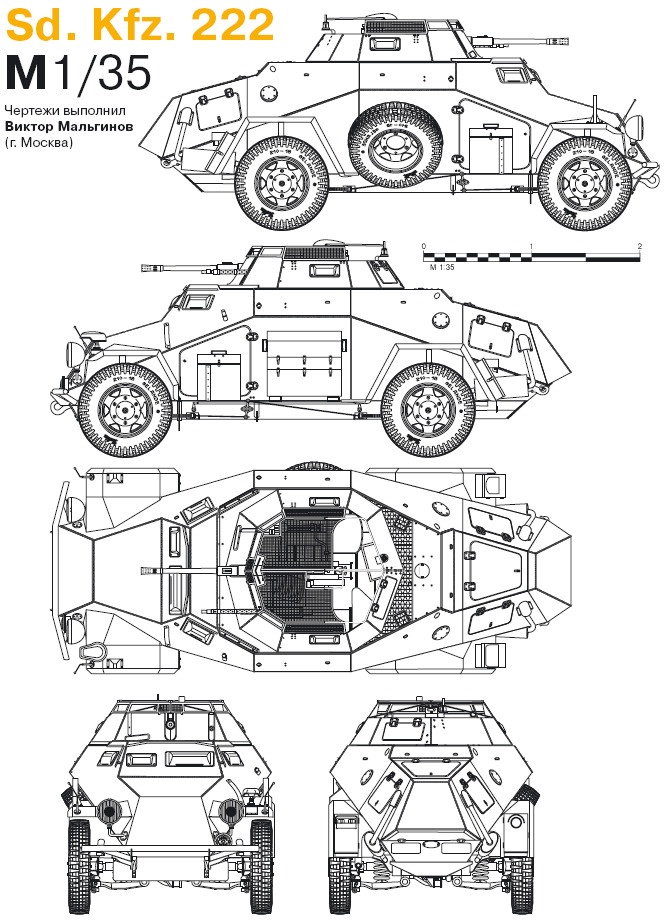

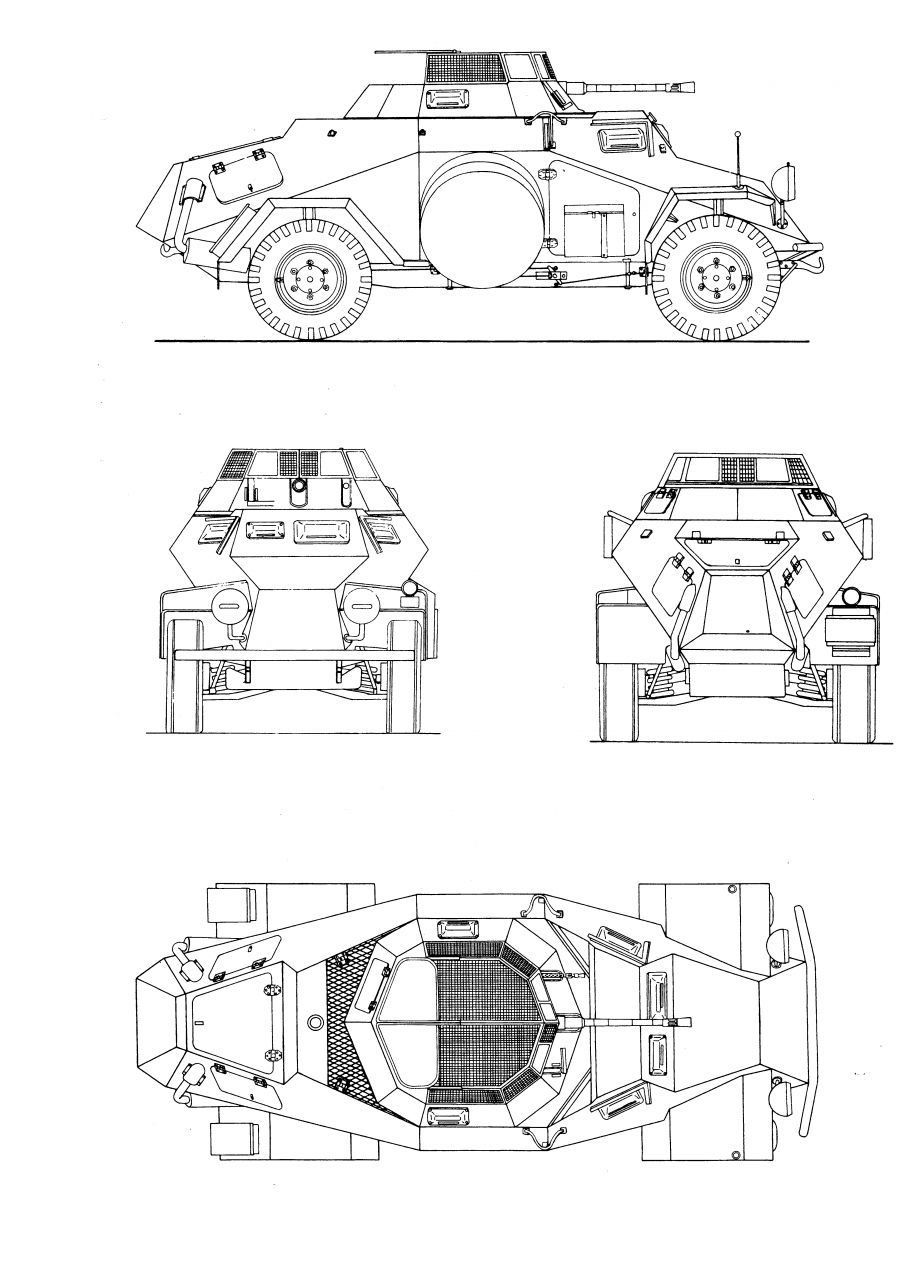

Вот на сд.кфц. 222. Все еще нужны на сд.кфц.13/14. Также на Голиаф.

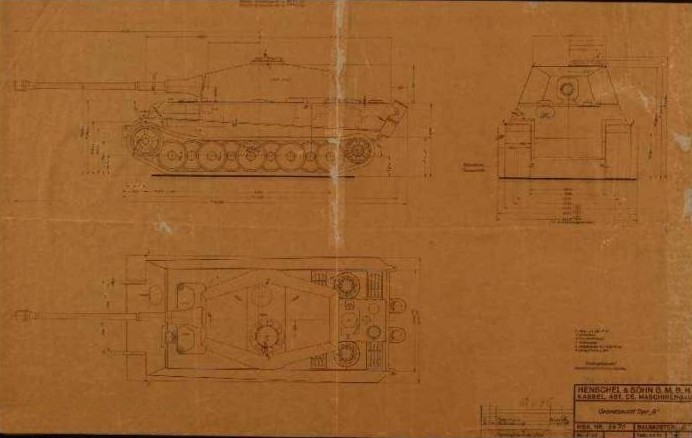

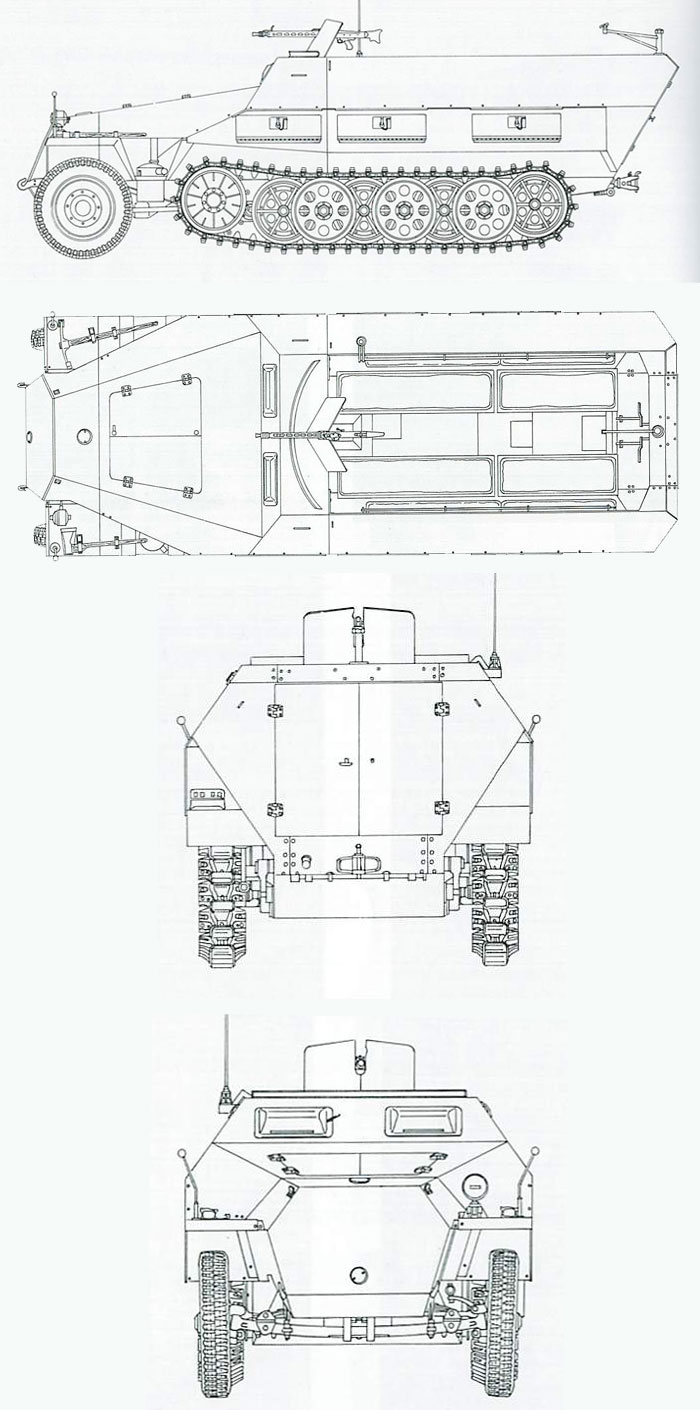

Вот еще что могу дать



собственно чертежей у меня разных хватает.. Архив есть. Но.. Какие вам нужны ? В смысле есть масштабные обмерочные чертежи различной техники с планами - верх, справа,слева.... А вам наверно оргинально и по деталям надо ? или разрезы ? Уточните..
По 13 и 14 поищу..



Можно попробовать проверить сайт завода-производителя, у них может быть музей. Писать туда на хорошем немецком, может помогут.

Искать в сети клубы фанатов что расположены недалеко от завода, они могут иметь концы в тамошних архивах.



чертежи на sd.kfz.13 или 14

Достаточно будет 3-х видов. Т.к. удалось только найти боковой вид и то, без деталей и нельзя точно размер установить. А так - чем больше, тем лучше. Люди хотят попробовать реплику сделать, не знаю, правда, получится ли что-нибудь у них.



Я занимался изготовлением деталей на заказ, в том числе без чертежа - т.е. сламанная/изношенная бралась за образец и на ее основе делались чертежи. В общем работало, но заводские чертежи рулят.

Кто занимается именно восстановлением техники до состояния что она ездит - там нужны нормальные чертежи. Хотя некоторые детали сделать практически невозможно (коленвал например) и думаю что восстановление двигателя задача непосильная даже при наличии чертежей.

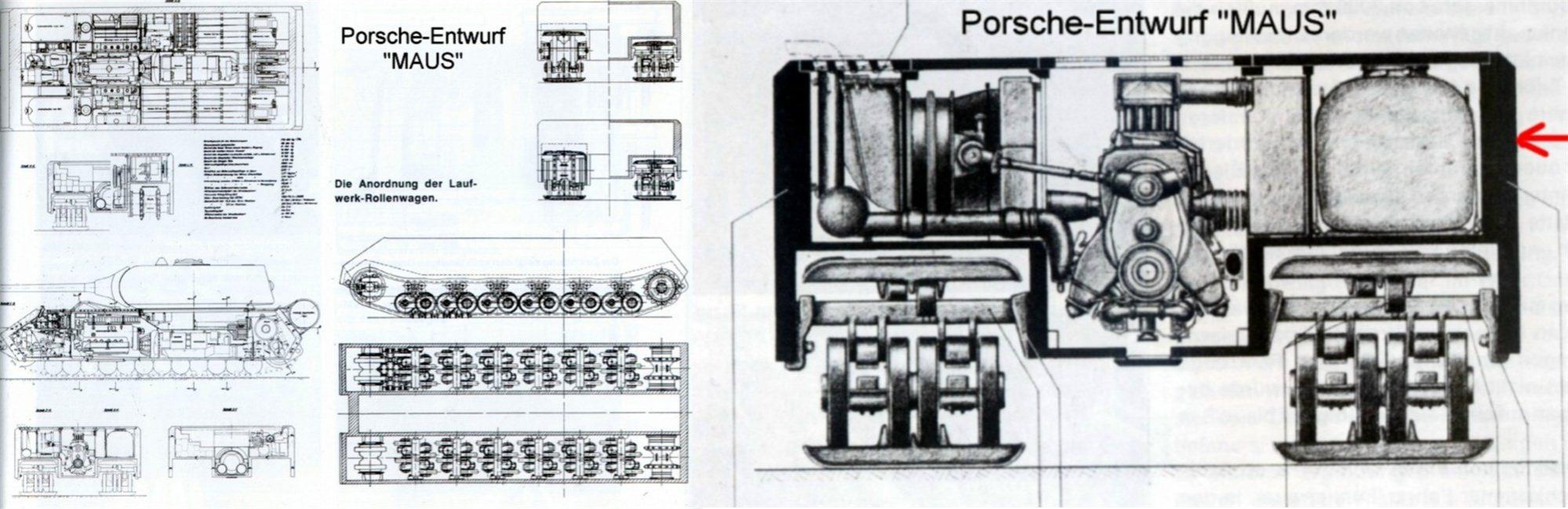

Чертеж хадовой Мауса.



Как показывает практика, коленвал сделать тоже можно - вопрос бюджета.
Вот господин Литтлфилд для своей Пантеры коленвал новый изготовил (хотя, вроде, и родной не столь уж был и плох).
Но там бюджет реставрации был миллионы долларов, и чертежи заводские (если таковые сохранились) наверняка были в распоряжении.

P.S. А какие детали Вы изготавливали/восстанавливали, если не секрет?



Доброе время суток камрад!
Сразу перейду к делу.
Чертежи техники можно получать из немецких архивов, но!
Есть свои нюансы. Письма запросы нужно правильные писать...
По крайней мере у меня есть знакомый фанат, который делает "живые" модели
немецких танков по настоящим немецким заводским чертежам в "настольном" (размером с письменный стол) исполнении. Все до мелочей - траки гусениц, ходовка, двигатели даже бензиновые от чего-ставит...люки...мало того - на танк возможно установить ММГ чего-нить калибром 12-20 мм .
На нем стоят несколько видеокамер...и....такой танк не один....
Очень крутые пацаны заказывают такие модели... чтобы поиграть в танчики
спрятавшись в капонире.... стоимость модели около 30 тыс баксов...
делается 1,5 года.... масштаб, толщина брони, соотношение калибра вооружения....
и прочее соблюдено... Чертежи немецкие видел сам...заводские...
Аналогов в Украине не встречал. Был спец в Харькове на танковом заводе,
но ... уже по старости помер.... По чертежам могу уточнить цену вопроса.
Вот вообщем-то и все. Хотя может Вам проще у него готовую деталь заказать...или
ММГ танка сразу ))).

С уважением!



очень интересная затея у Вашего знакомого. такая интересная, что аж хочеться посмотреть фотки такого моделирования да и модели.



Именно старой техникой занимался мало - были заказы по перехромировке бамперов и деталей салона автомобилей.

Но как-то нерегулярно и "коллекционеры" торговались за каждую копейку. Они всерьез думали что все окружающие будут в состоянии эйфории от одного вида куска ржавчины и покроют его хромом на шару?
На шару я покрываю только матом.

Больше стройоборудование и электроинструменты: шестерни, оси, валы, пружины, резиновые прокладки и т.п.

Там было проще: как попал в фавор у крупной строительной фирмы, так все их проблемы становятся моими (за $$$ естественно, мне на шару чужие проблемы не нужны).

Платили очень прилично, но сроки были стандартные: "вчера". "Поломалась растворомешалка, 50 человек штукатуров ничего не делают, нужна новая шестерня".



Хотелось бы посмотреть на заводской чертеж немецкого танчика, по которому модели делают... Хотя бы один. Любой опознаваемой детали.

Я не знаю - вполне возможно, я ошибаюсь.
Но кажется мне, что для изготовления моделей любого масштаба (ну кроме как 1:1) заводские чертежи не нужны, нужны чертежи моделистские. Там всё равно всегда куча неточностей, в том числе и вынужденных. Особенно у ходовых моделей.

Заводские чертежи нужны для серьезной работы по реставрации оригинальной техники. Или очень серьезного изготовления новоделов 1:1, но это уже практически анриал - новодел будет по цене золотого.

Предлагаю начать с уточнения ассортимента. Чертежи на какие танки и на какие детали/узлы этих танков можно достать?
Например, нужен чертеж моторной перегородки для танка Pz.III Ausf.H.



M.Vittman вот ещё http://ssam63.ucoz.ru/publ/germanija/tjazhelyj_tank_pz_vi_ausf_h_quot_tigr_quot_sd_kfz_181/4-1-0-68



ППЦ.
Страница, посвященная Тигру.

Текст читать не стал, но на картинках:
1) Движок от Пантеры (экспериментальные образцы)
2) Опять движок от Пантеры (серийные образцы)
3) Моторное отделение Пантеры (A или D)
4) КПП Пантеры



Буду очень благодарен всем кто может помочь по чертежам Sdkfz 231 6-Rad/ Для создания достойной реплики



Их вроде ни одного не сохранилось, или сохранилось очень мало.
Соответственно, сомнительно наличие достойных (близких к оригиналу) чертежей.



Очень нужны заводские чертежи корыта StuG III ausf G или хотябы его кормы.
Что касается моторной перегородки для танка Pz.III Ausf.H, у меня есть целиком перегородка со штурмака G-шки,если они одинаковы,то можно снять размеры.
