Ящики и укупорки под боеприпасы ПМВ

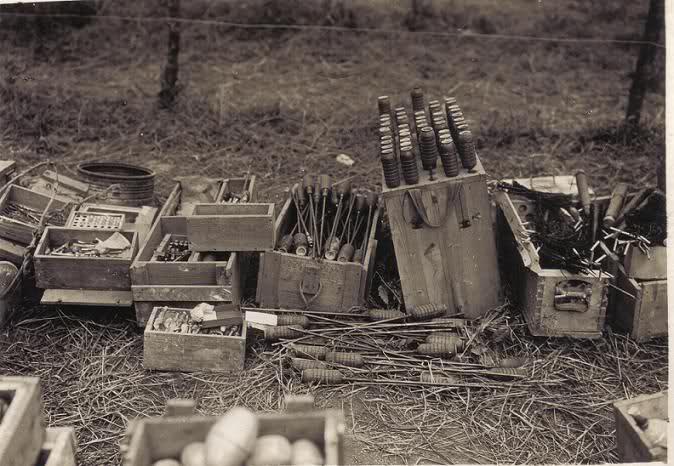

Доброго дня камрады. Думаю, что уже давно созрела отдельная тема по укупоркам боеприпасов времен Первой Мировой войны. Дабы не плодить похожие темы по гранатам, патронам и снарядам, решил, что пусть будет одна общая. Так будет легче искать необходимую информацию. Очень приветствуются фото времен войны с крупными планами ящиков с их содержимым ну и естественно сохранившихся до наших дней оригинальных экземпляров, которые можно встретить на чердаках и интернет-аукционах. Думаю, что эта тема будет очень хорошим подспорьем не только для коллекционеров, но и для реконструкторов, оформляющих антураж своих окопов правильными репликами. Начнем с фото ящиков к гранатам, представленными камрадом Ватагой.



Дополнительно буду потихоньку переносить сюда уже ранее выставленные фото с других тем.

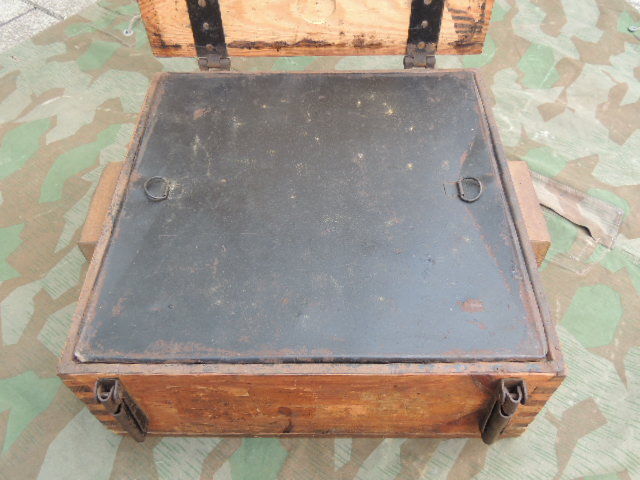

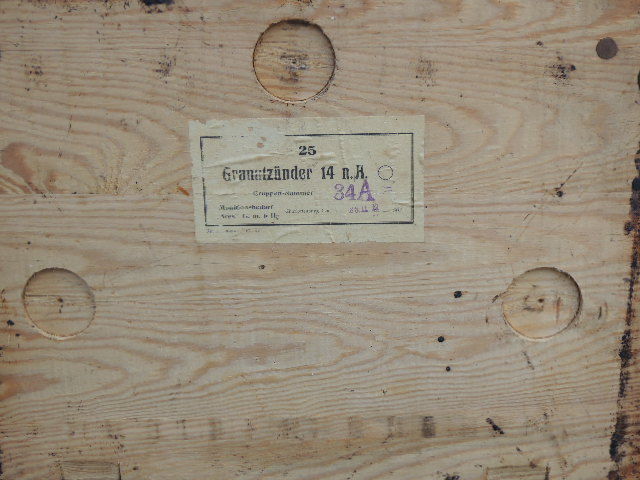

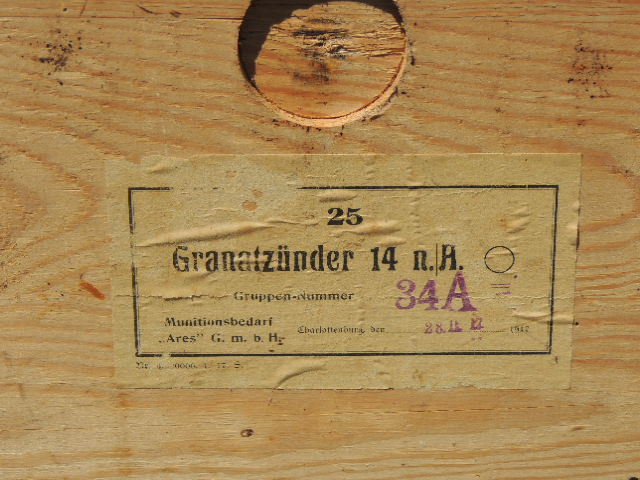

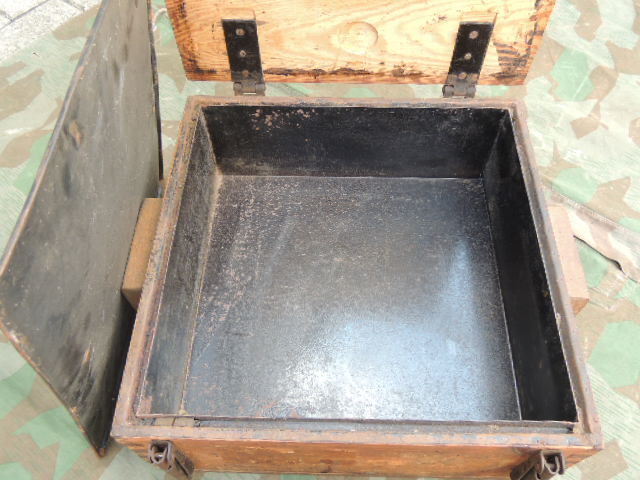

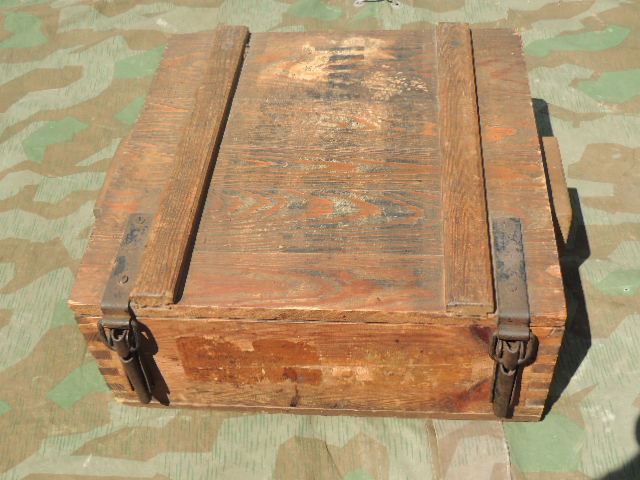

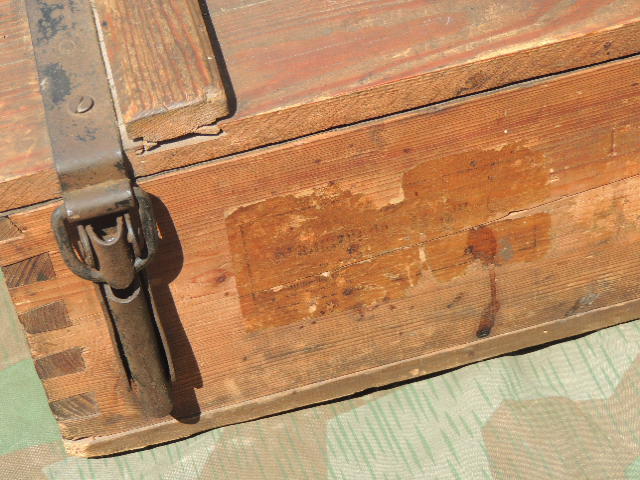

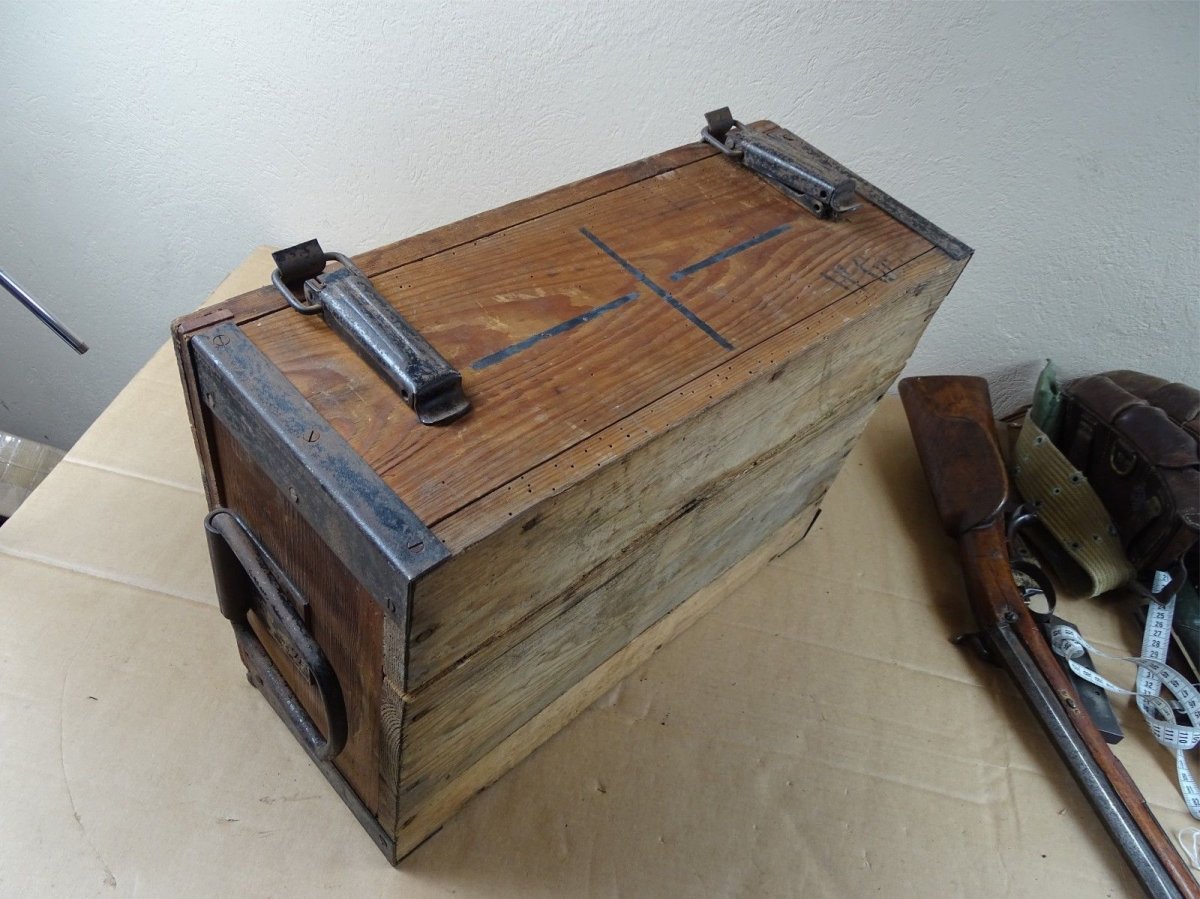

Итак ящик для терочных гранат. каких именно камрад Ватага подскажет.

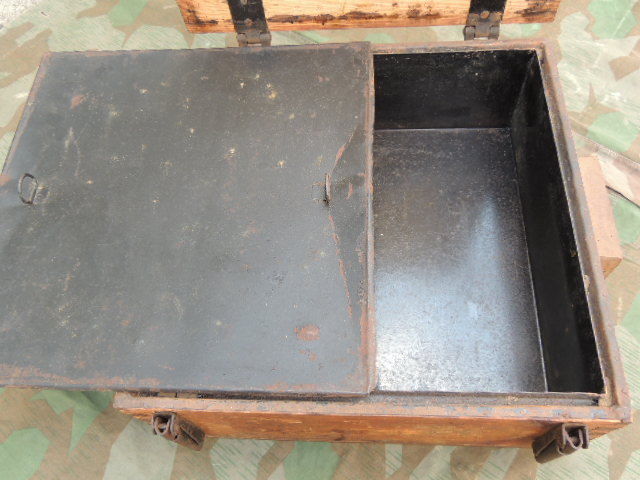

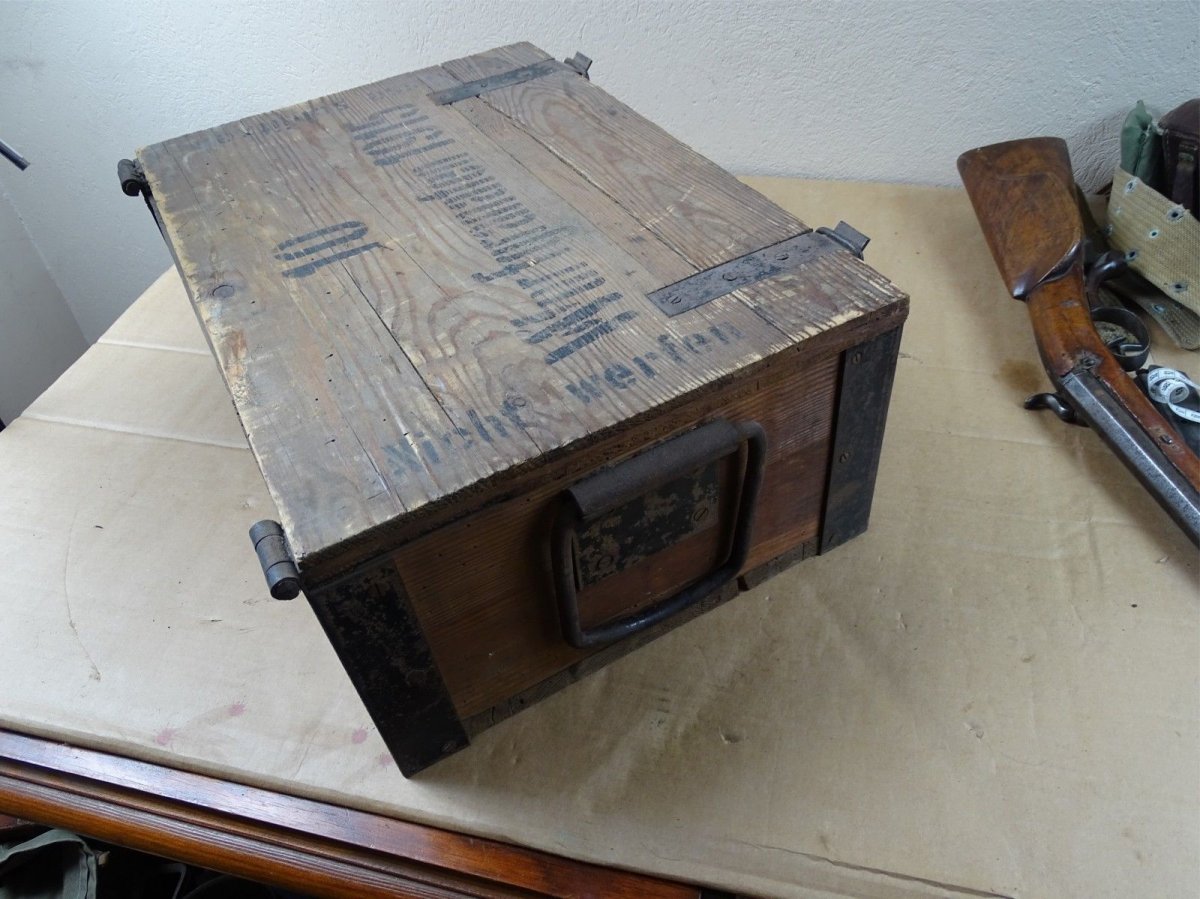

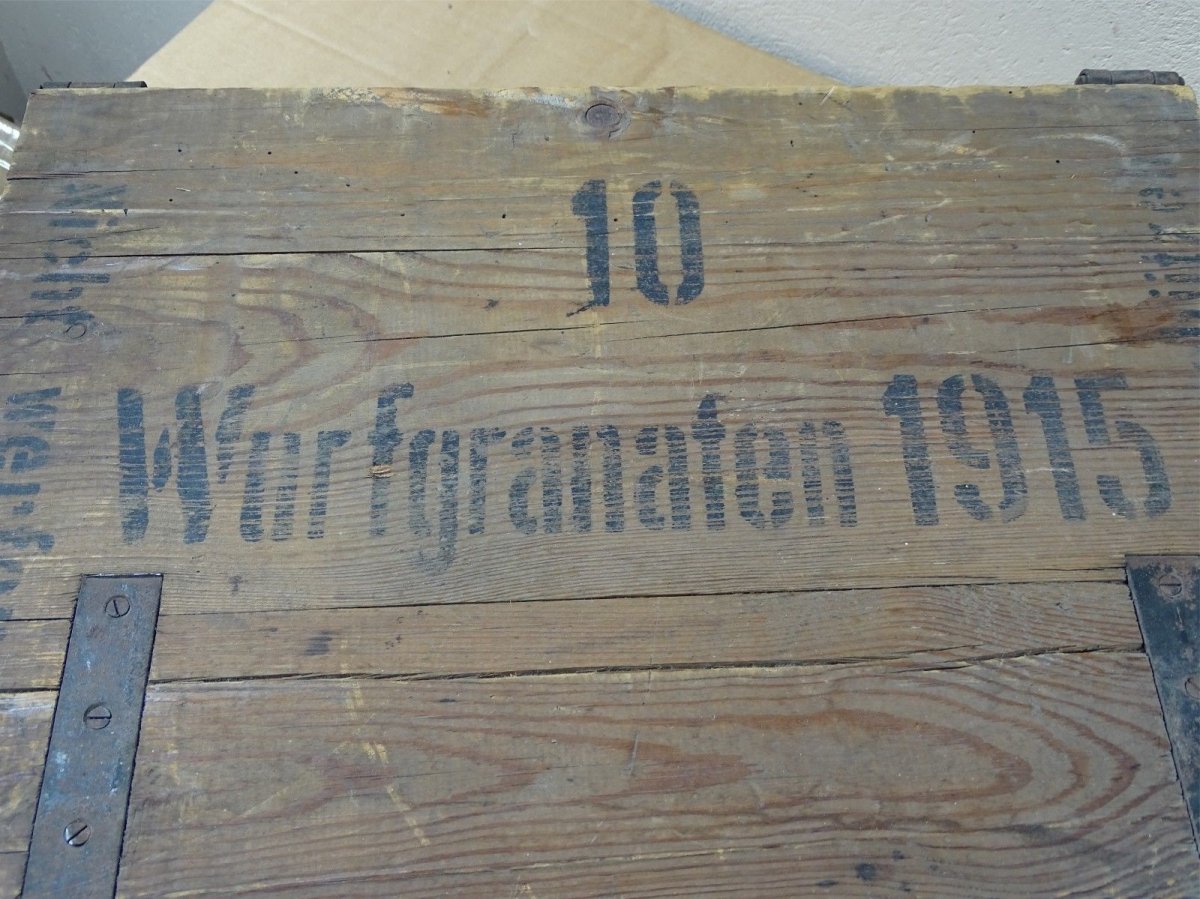

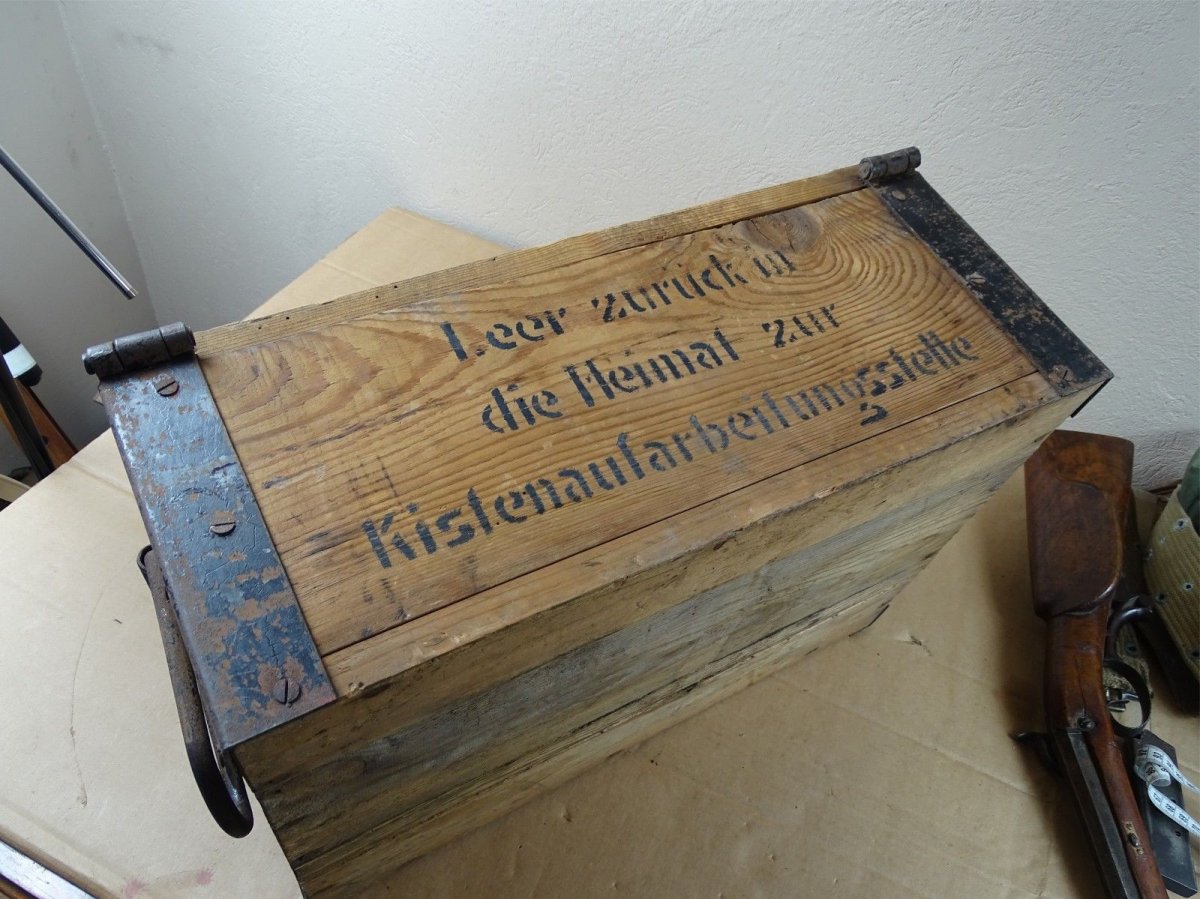

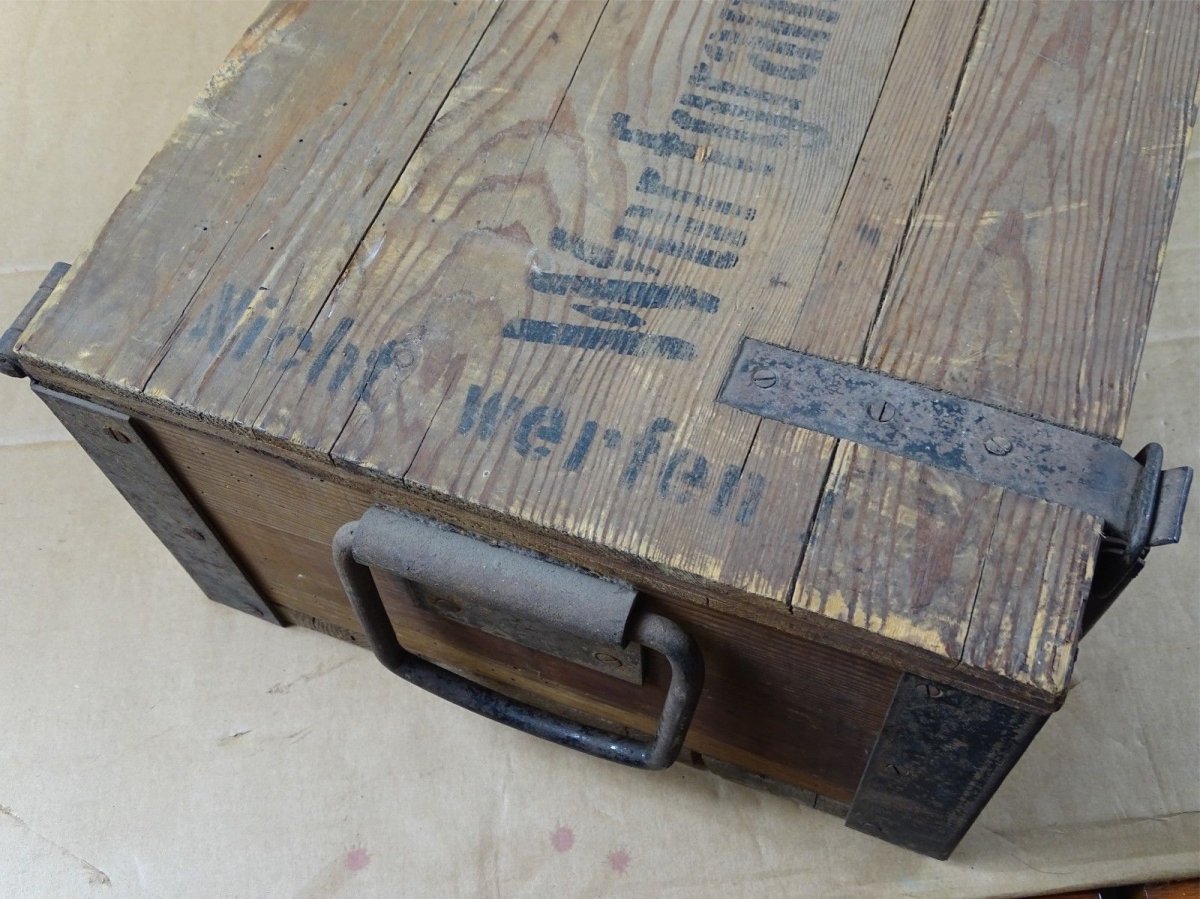

Еще один такой-же, но более детально и хорошими клеймами и надписями.



Гранаты М17.



Доброго.
Отличная затея.
Пока кину что под рукой, потом разберу и дополню.
У немцев было толково продумано, в зависимости от перегородок ящик менял назначение.

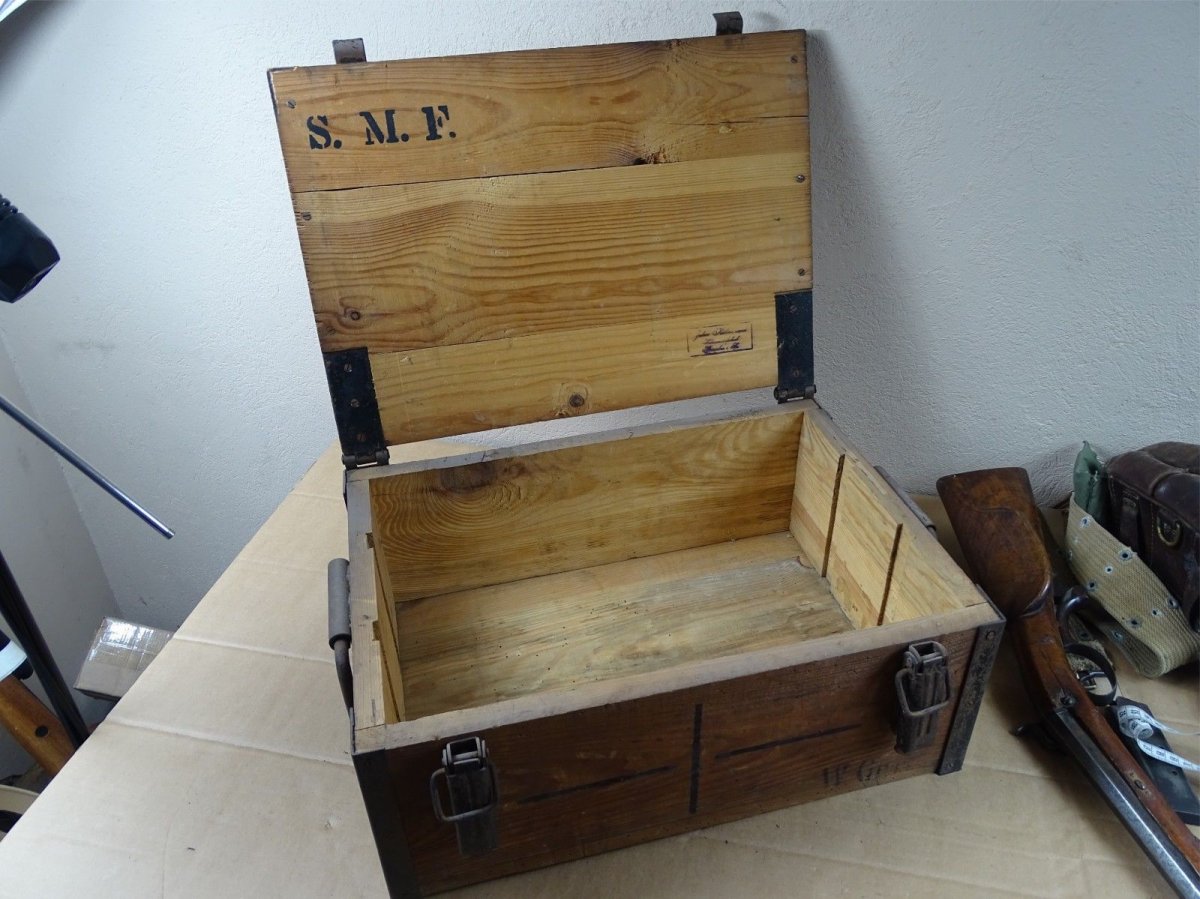

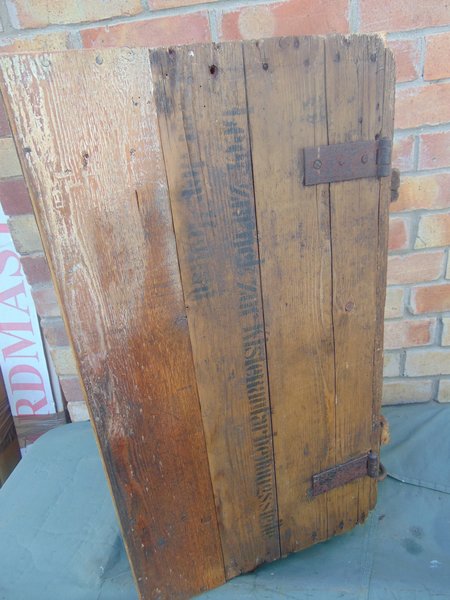

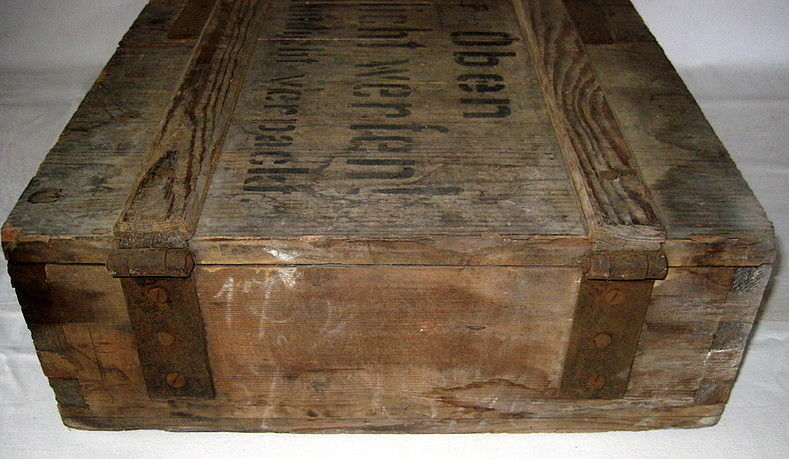

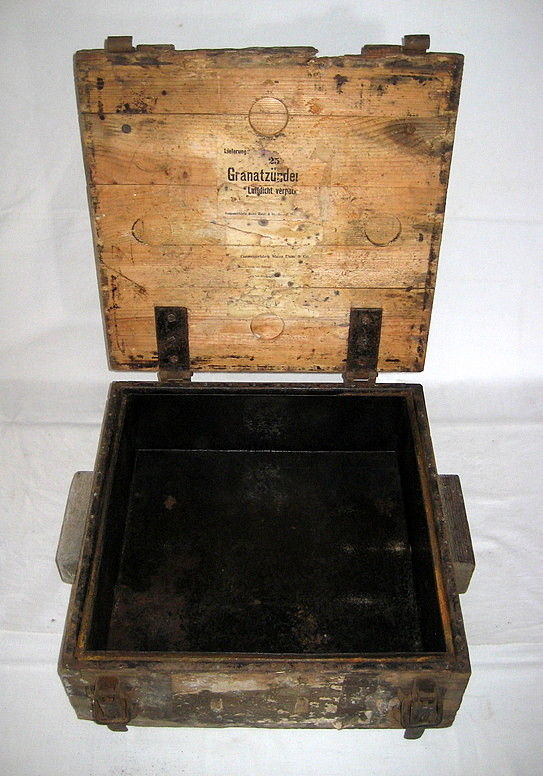

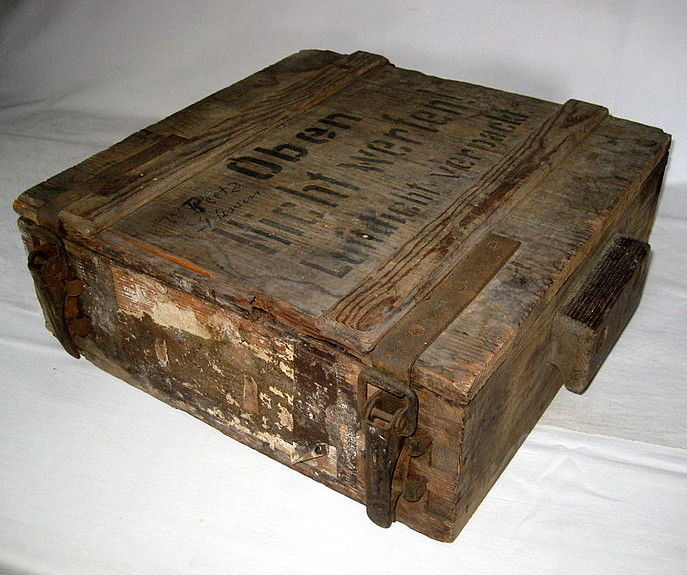

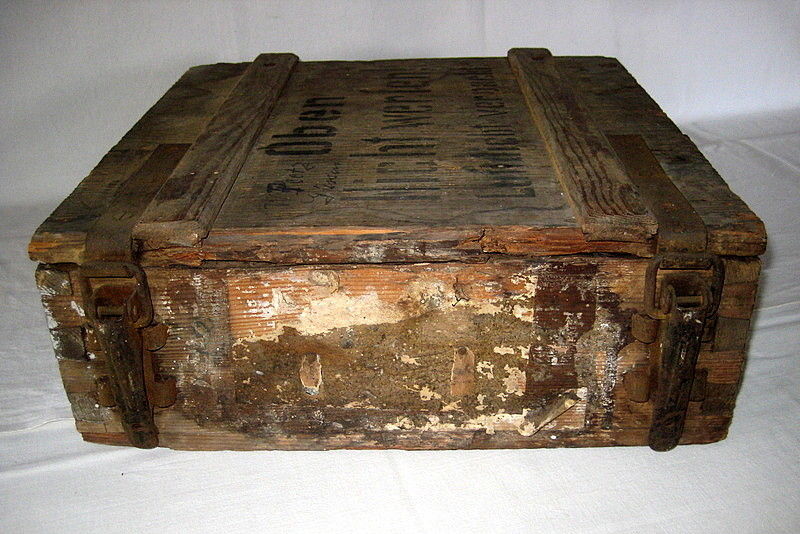

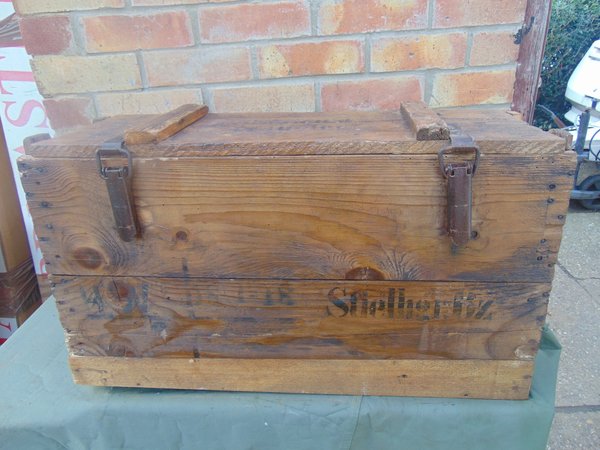

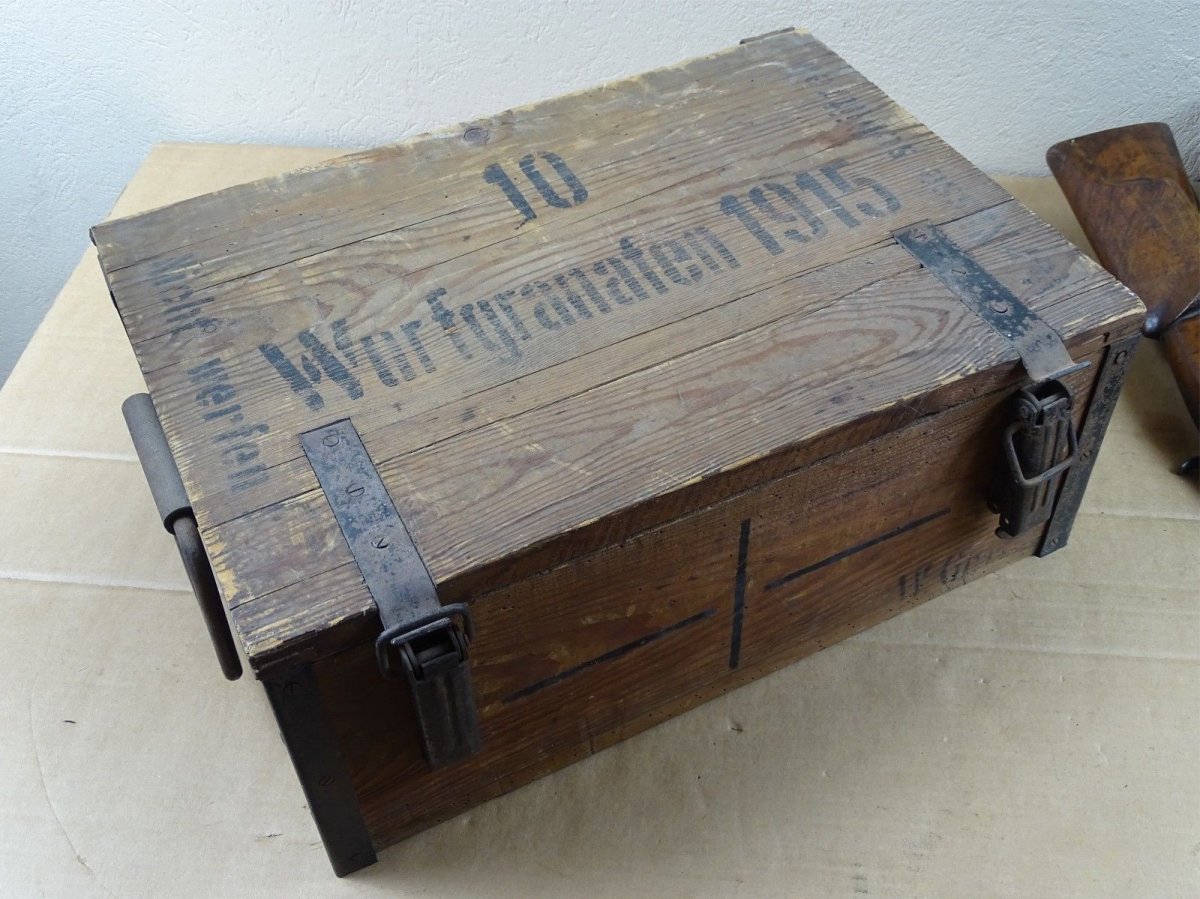

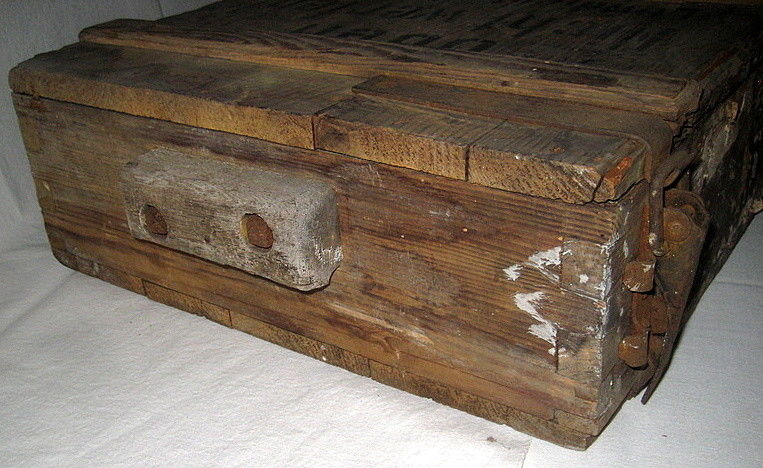

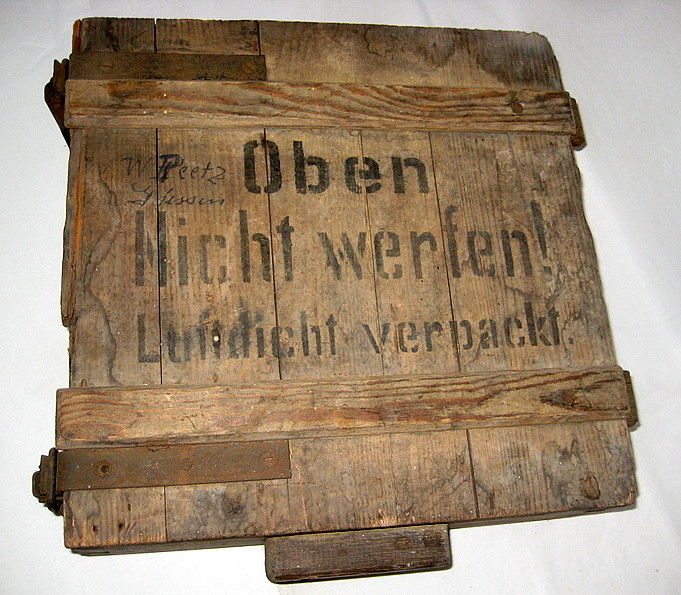

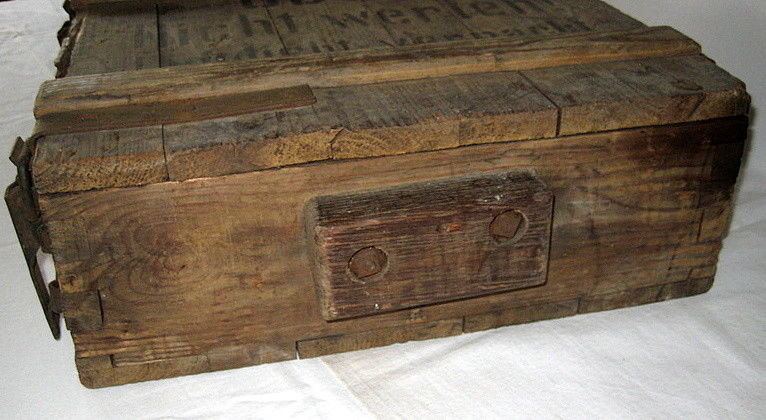

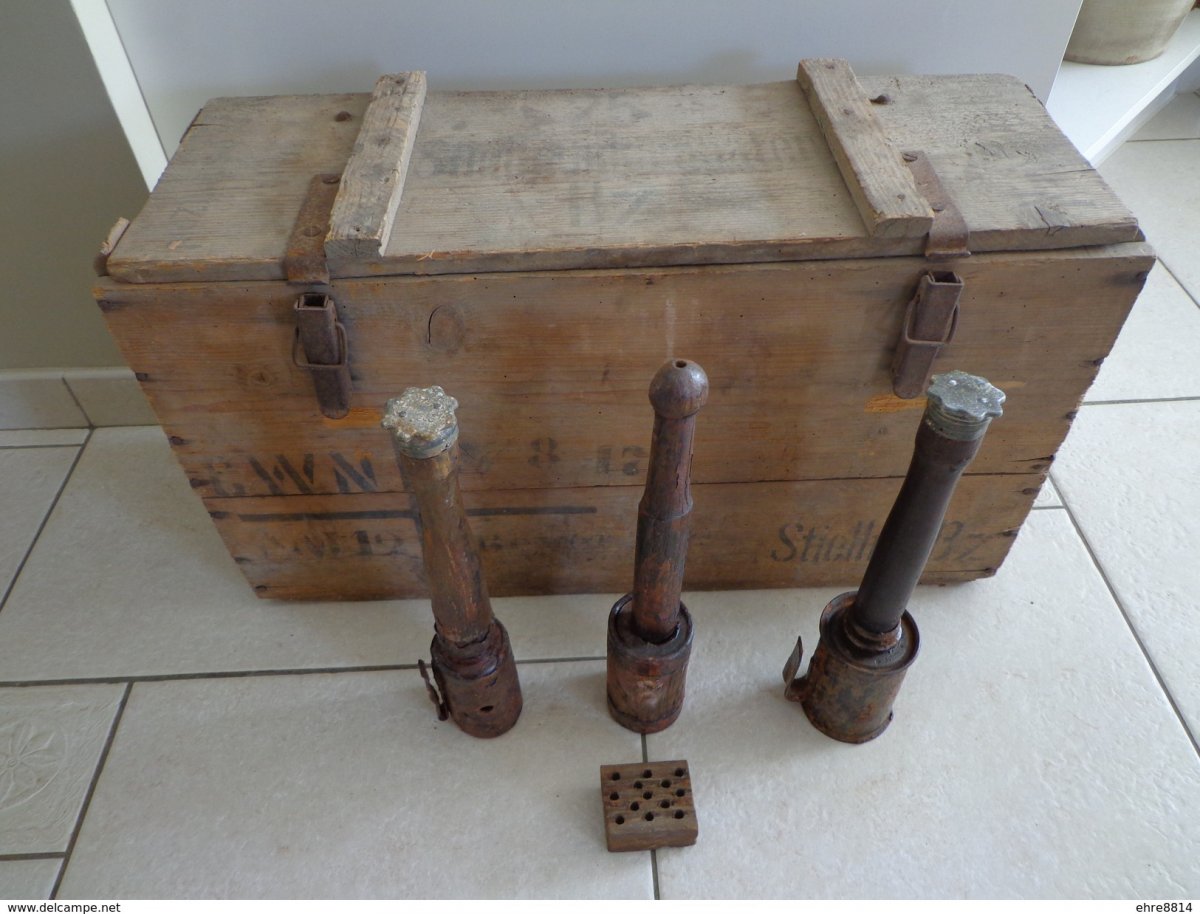

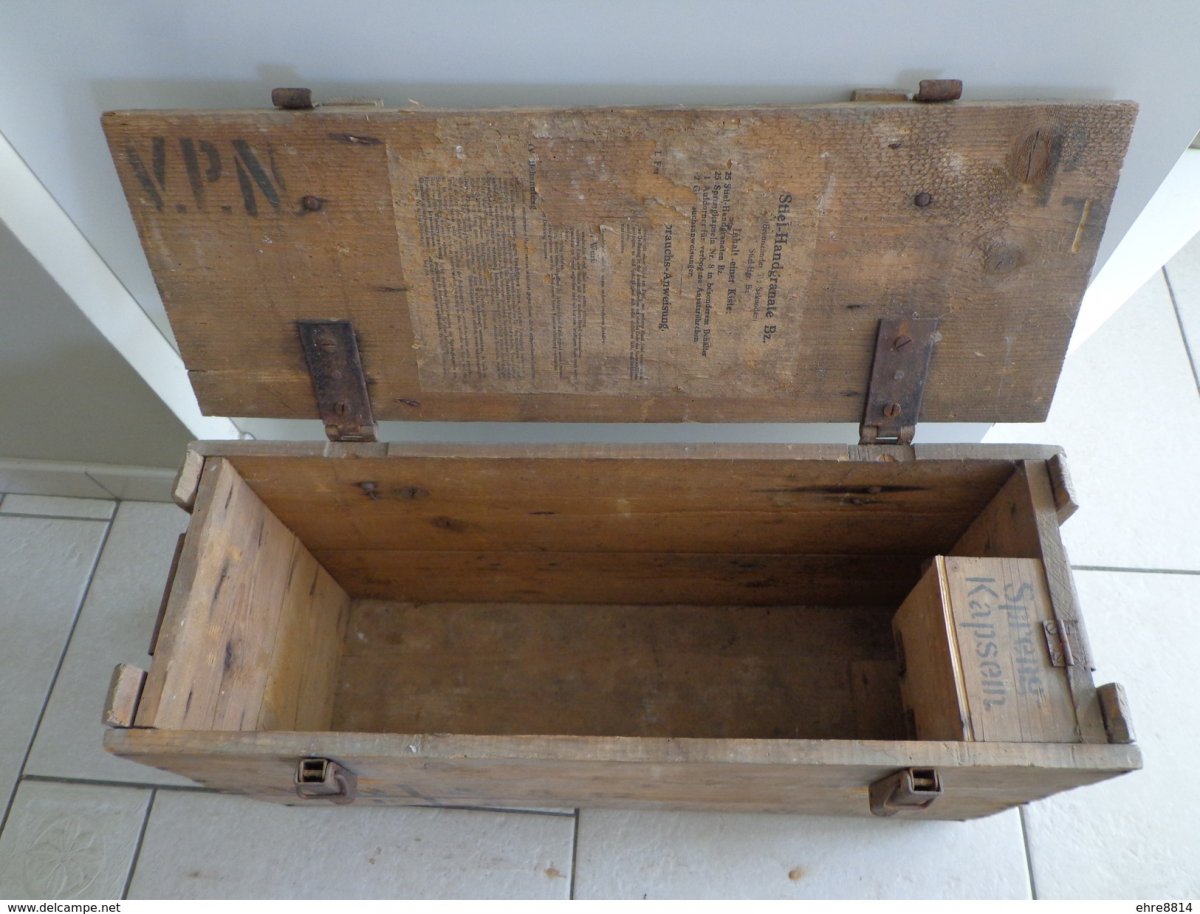

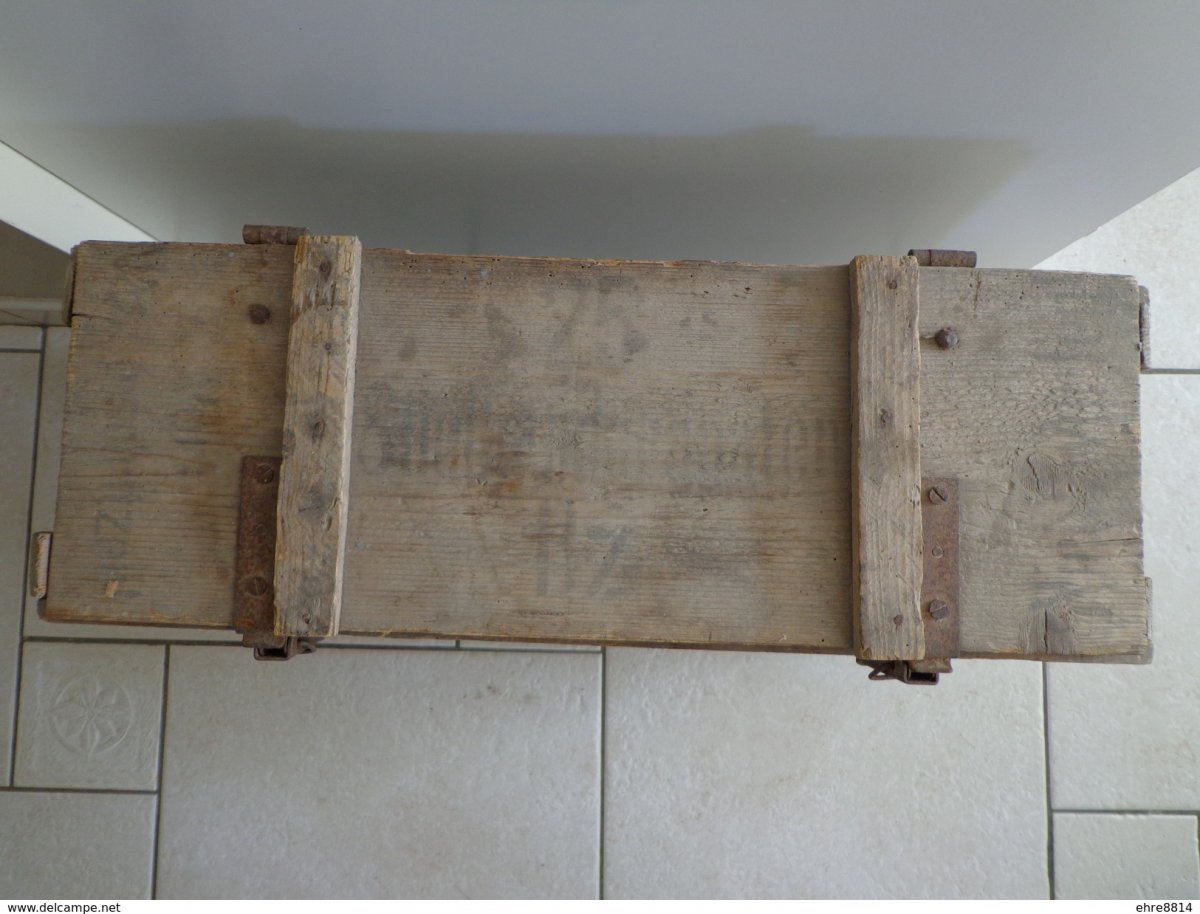

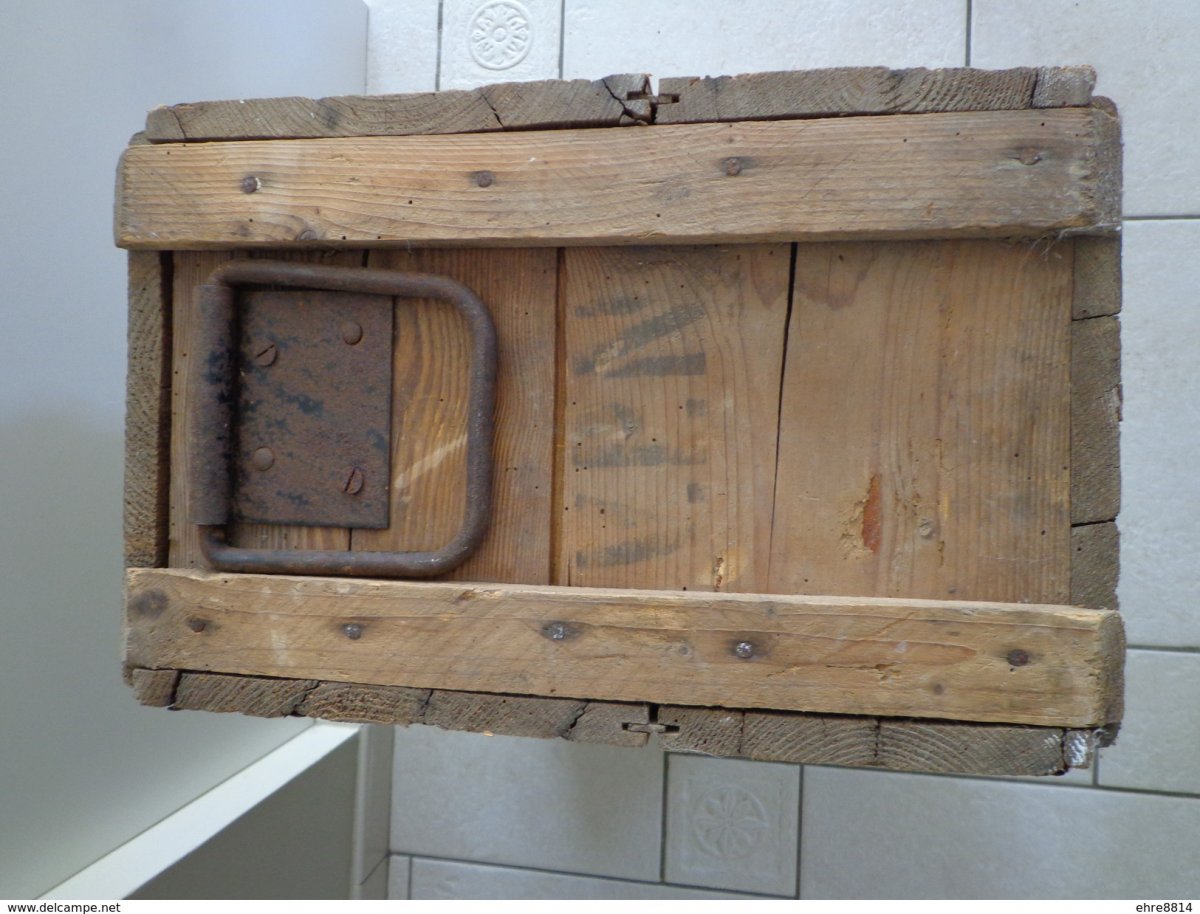

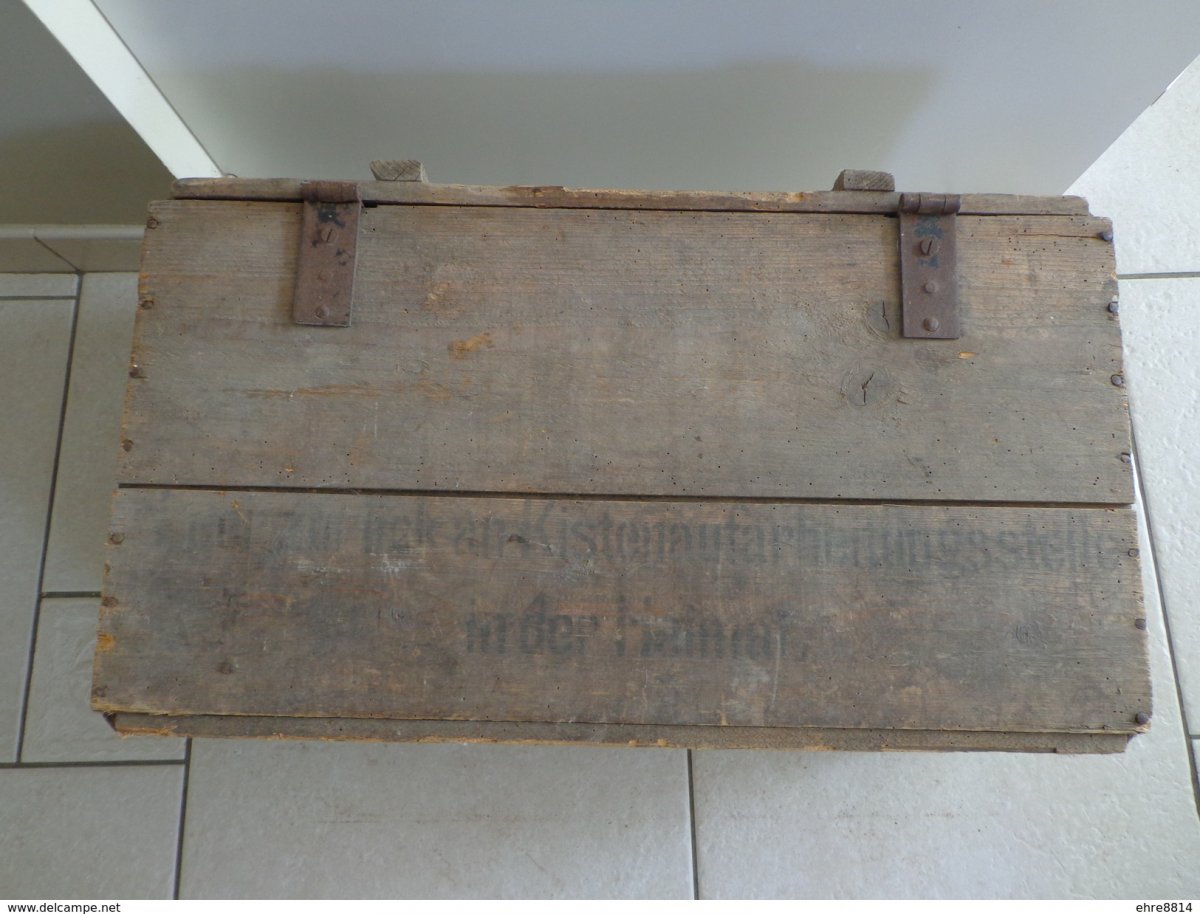

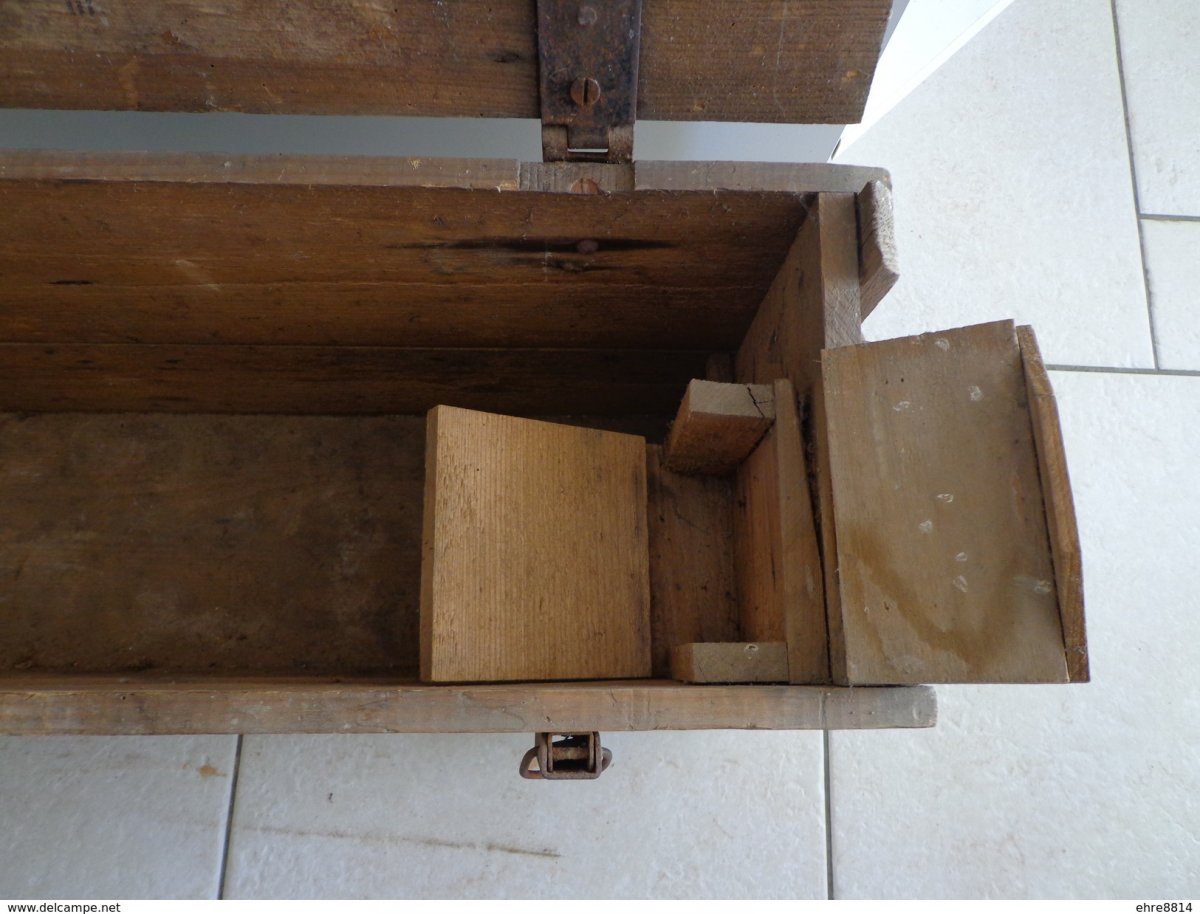

Вот с делкампа стоял в продаже колотушный ящик:

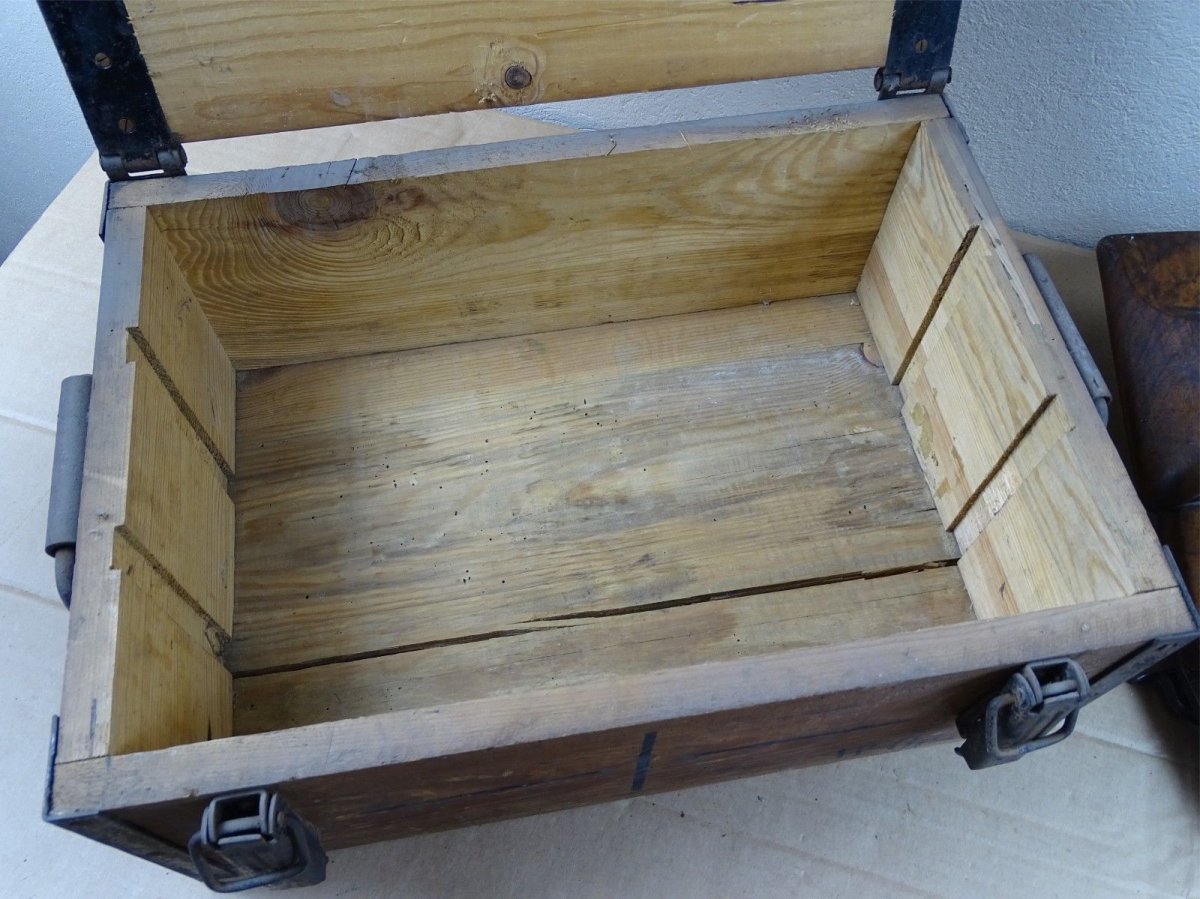

Еще один с буржуйского аука в комплектации послабее.

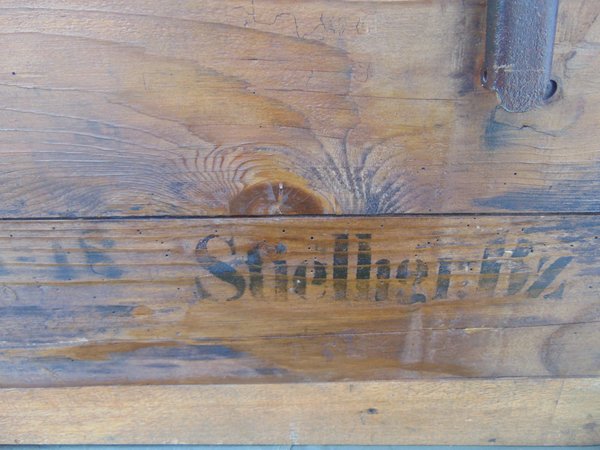

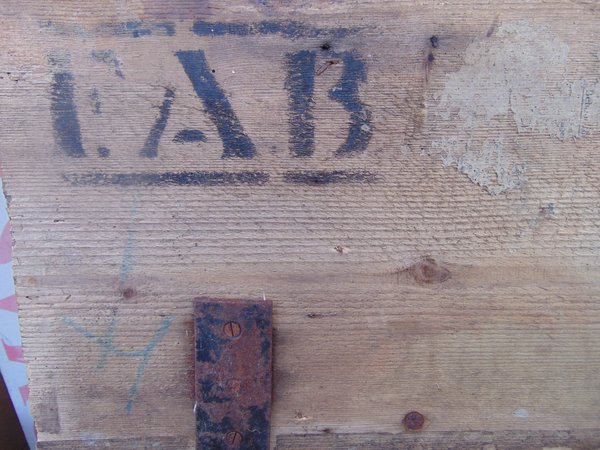

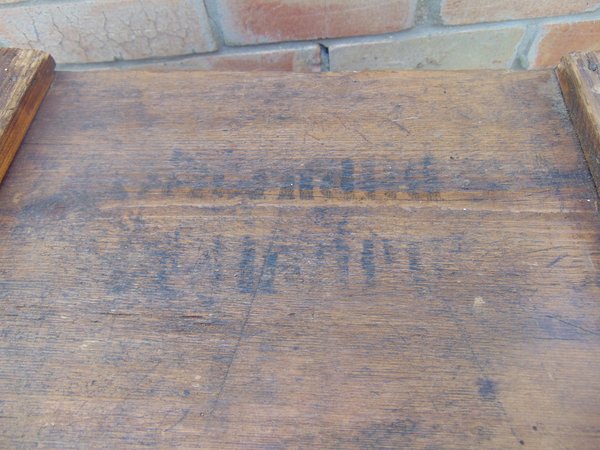

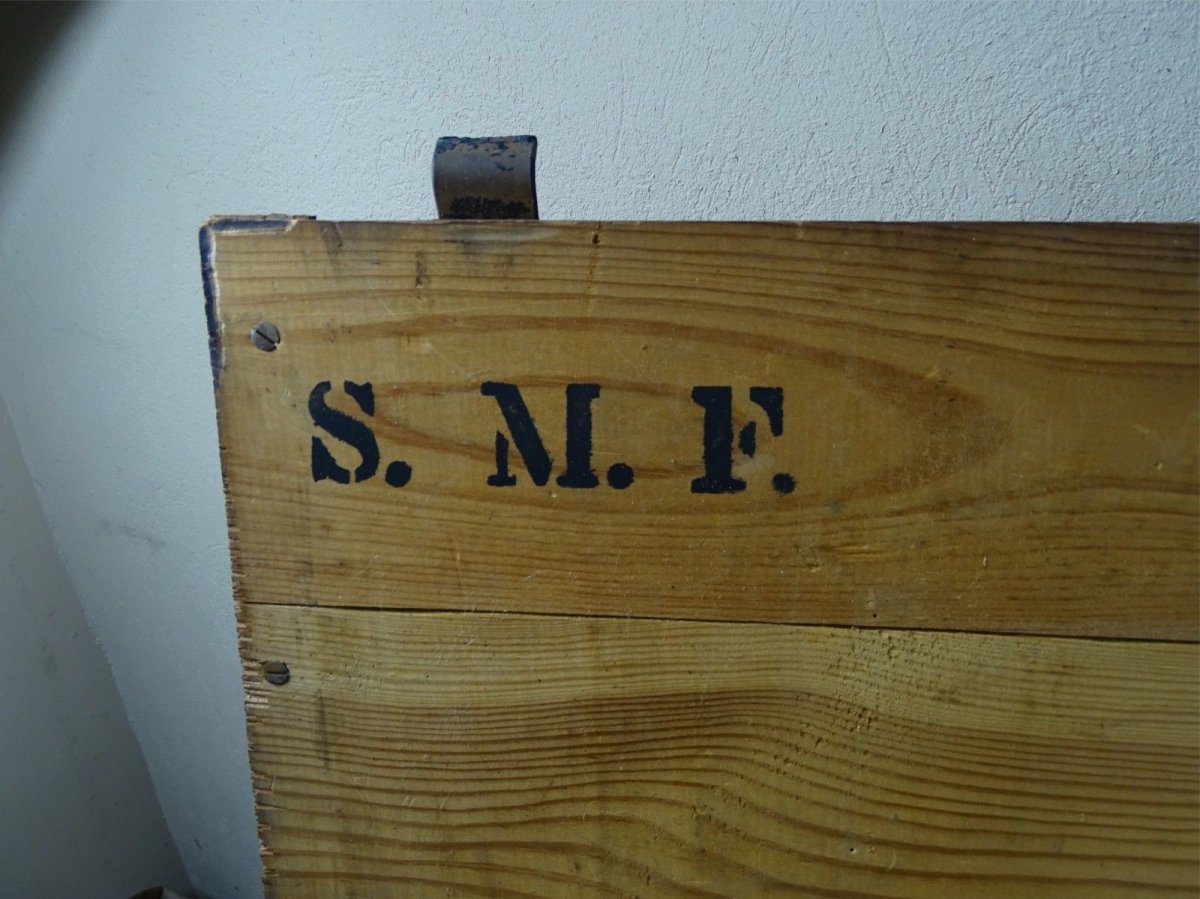

И снова крупным черным шрифтом на крышках сокращення абвиатура.

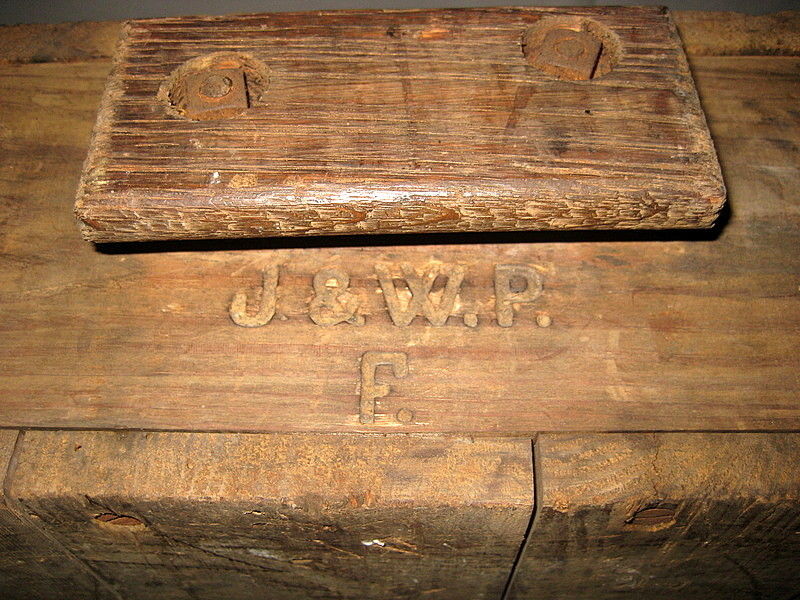

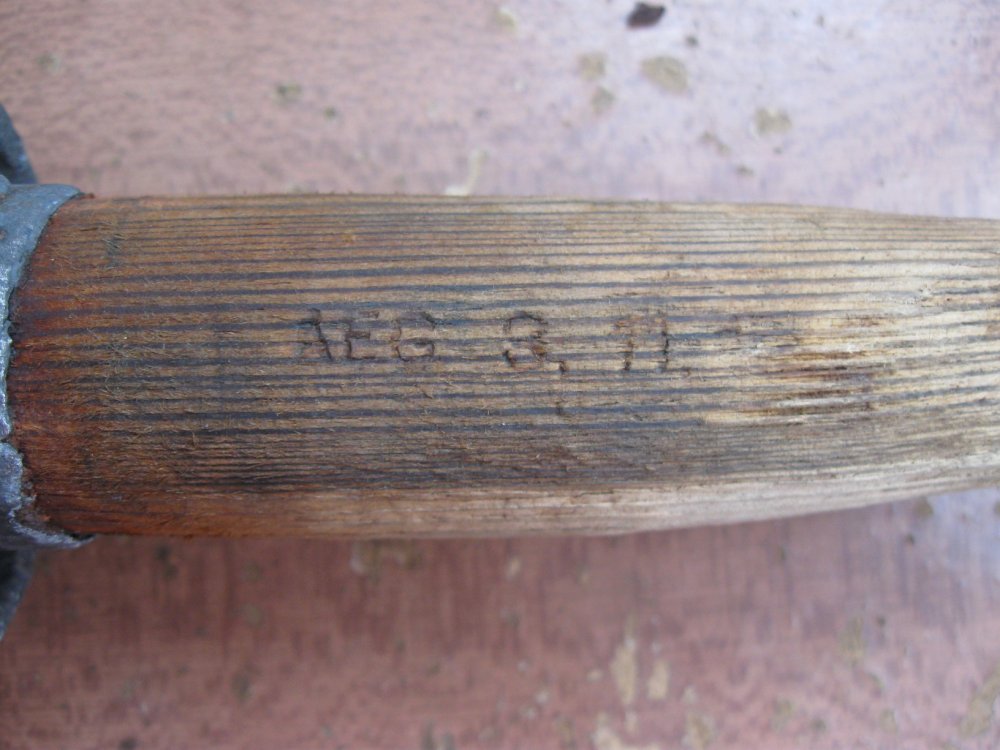

Производитель
Например
https://ru.wikipedia.org/wiki/AEG

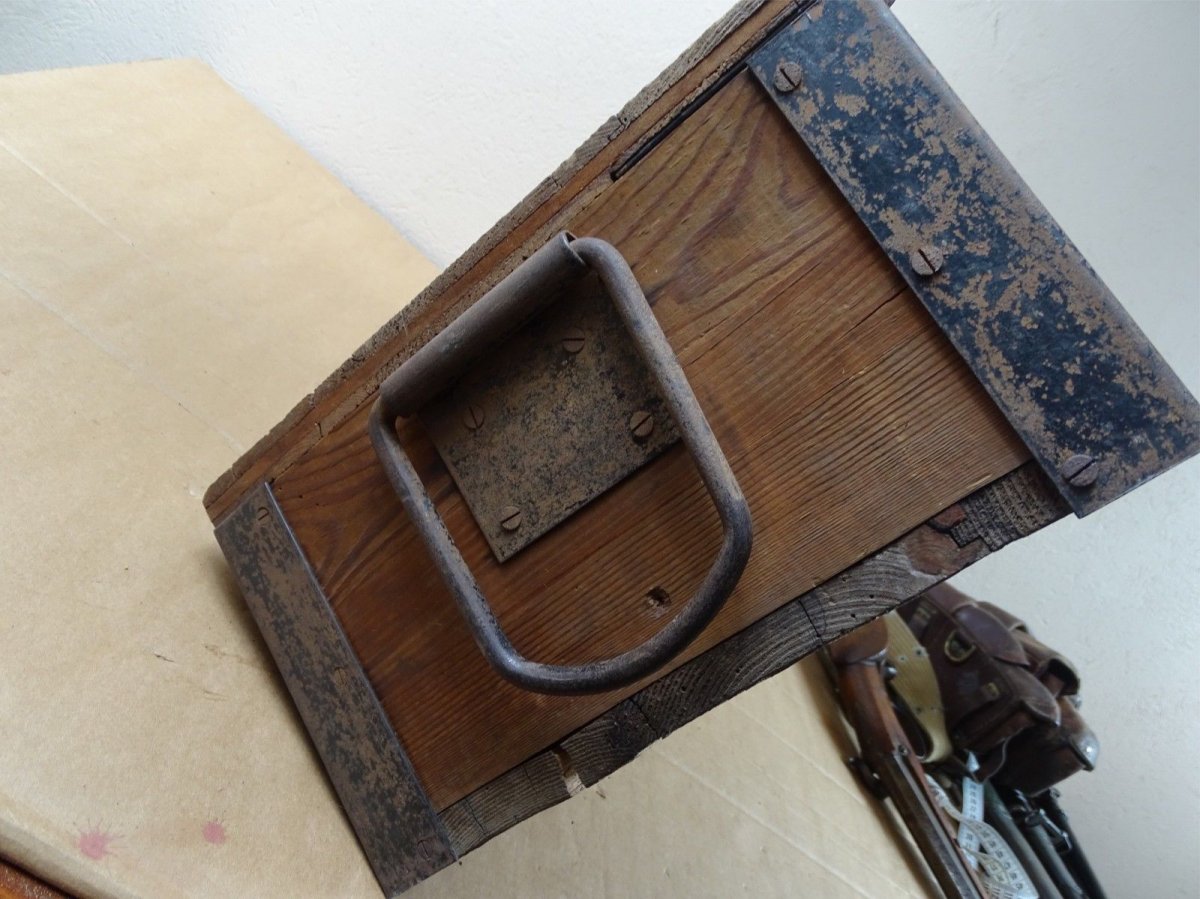

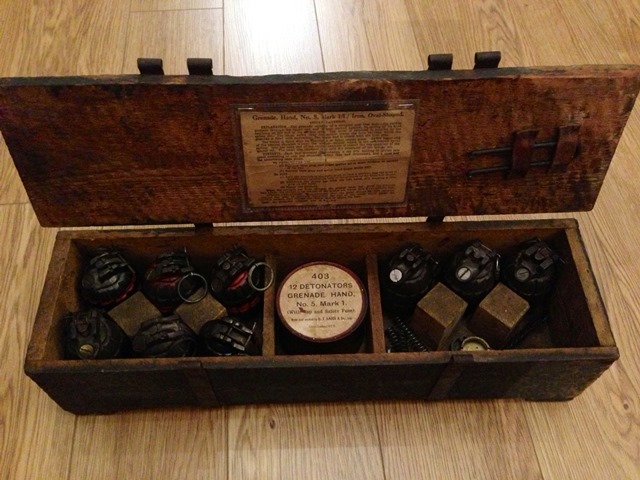

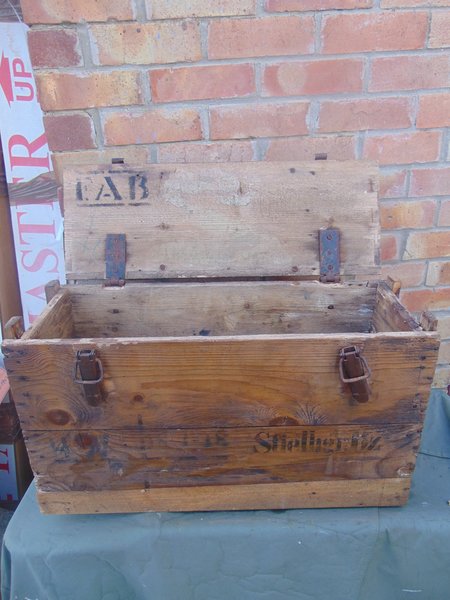

Ящик для миллсов:

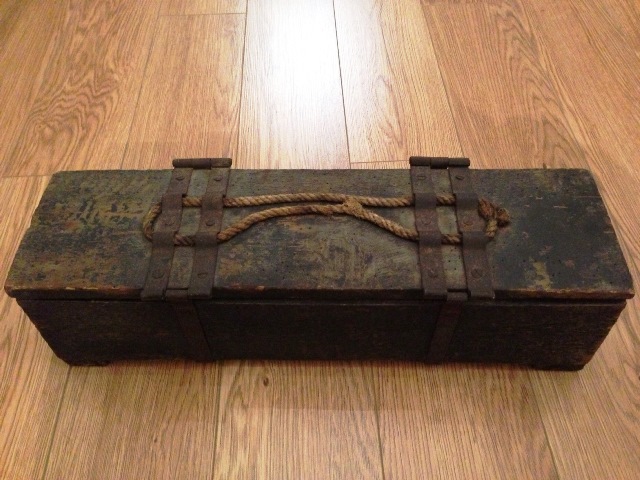

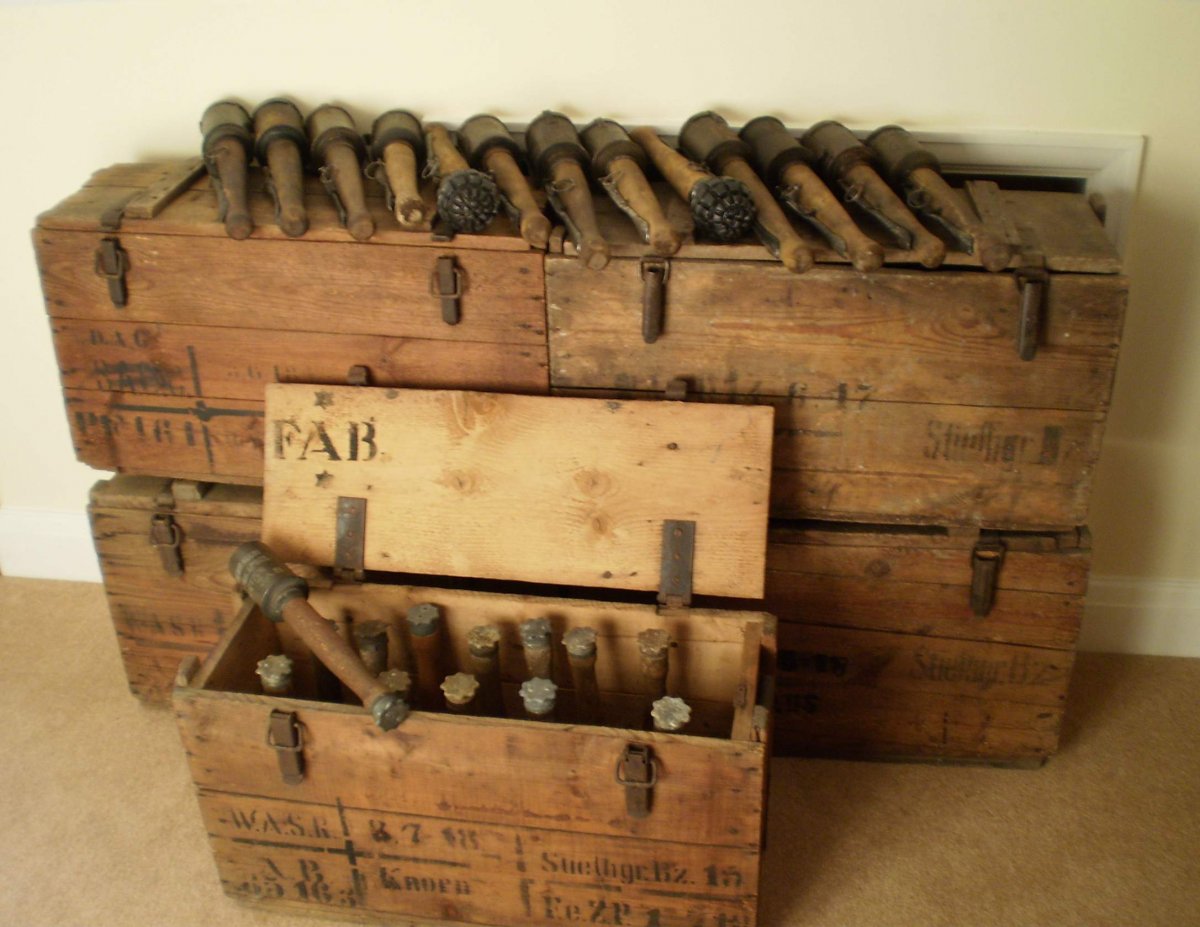

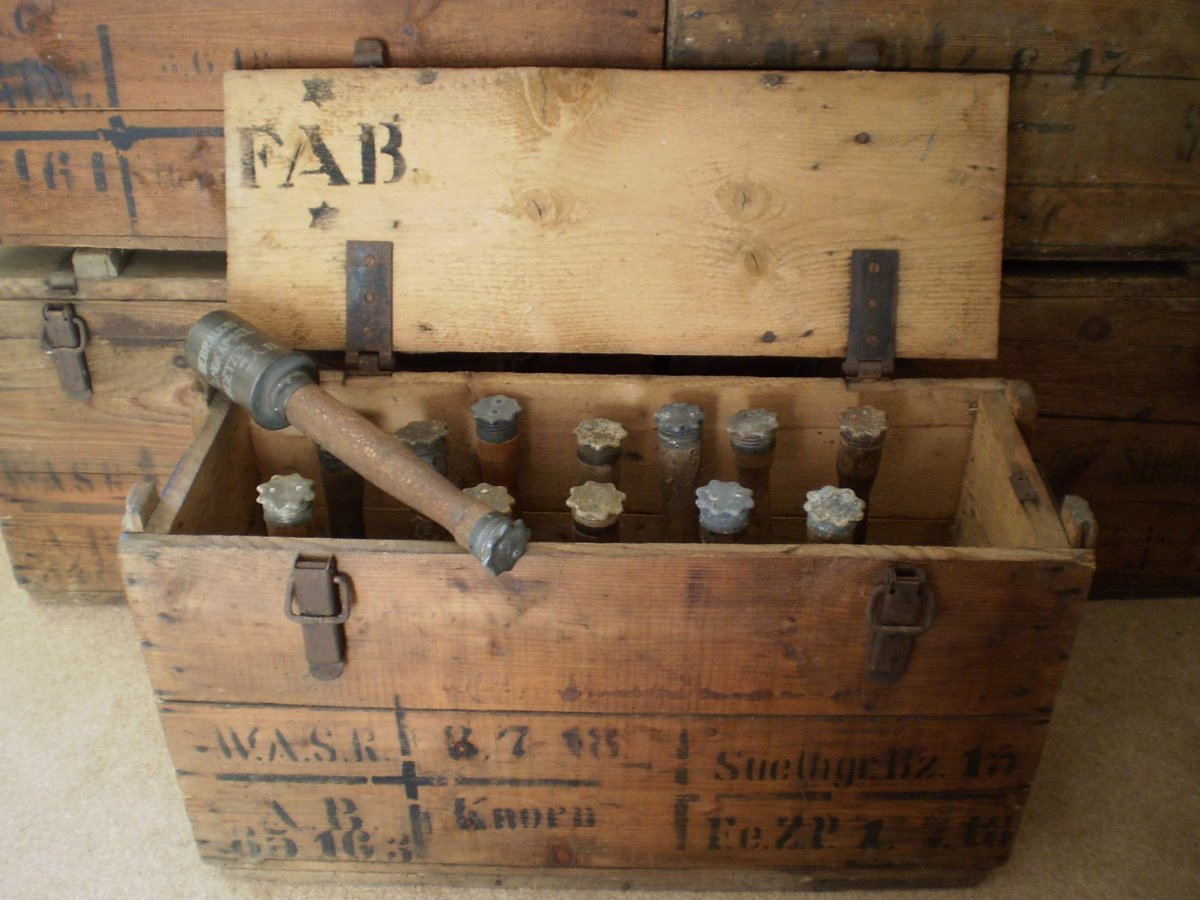

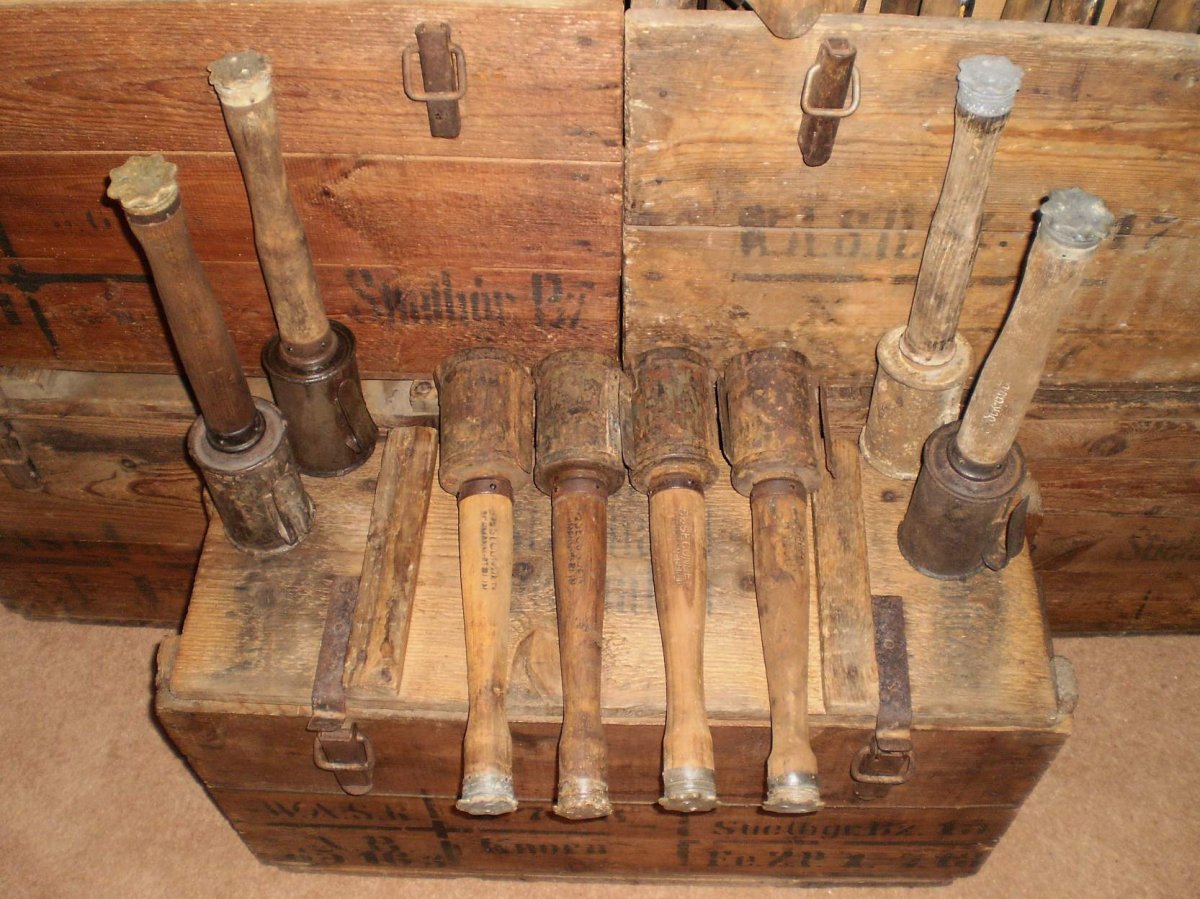

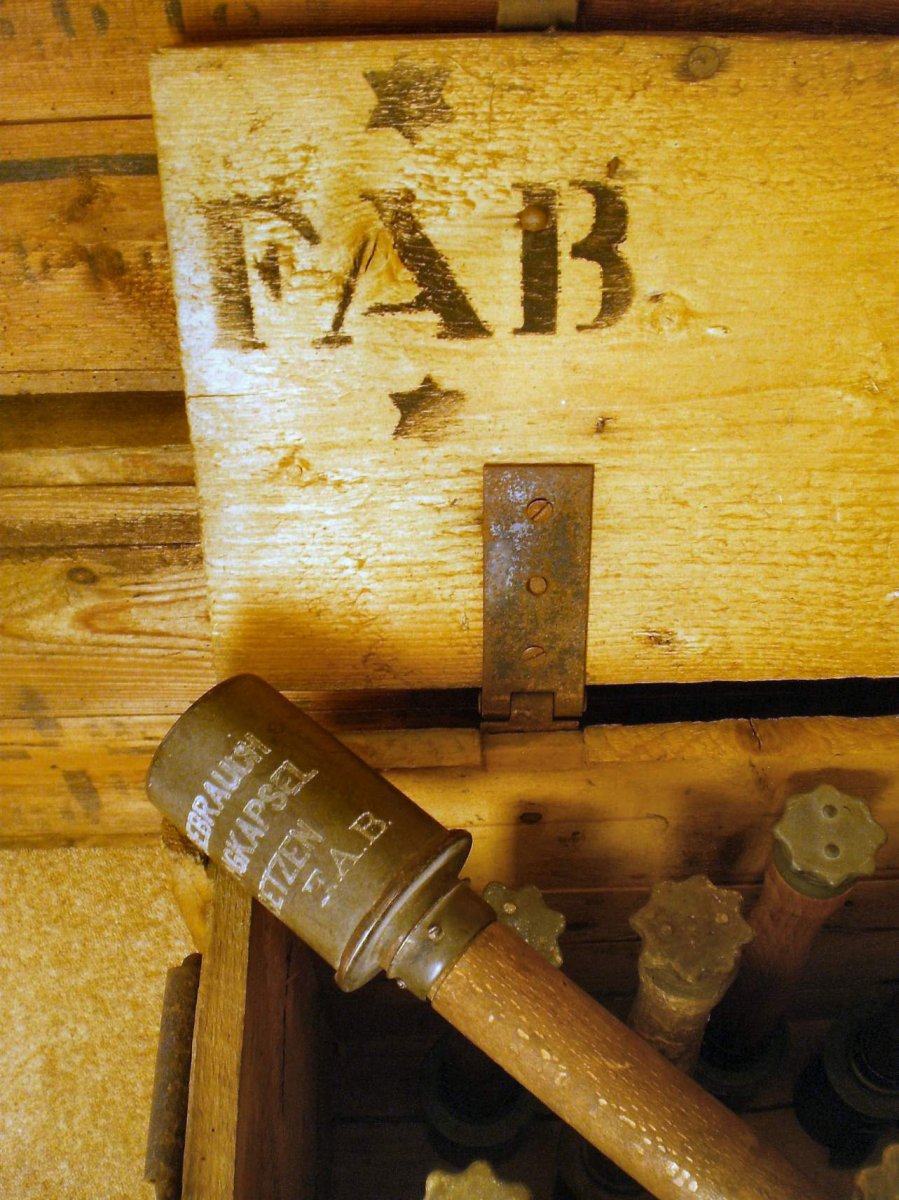

Еще колотушный

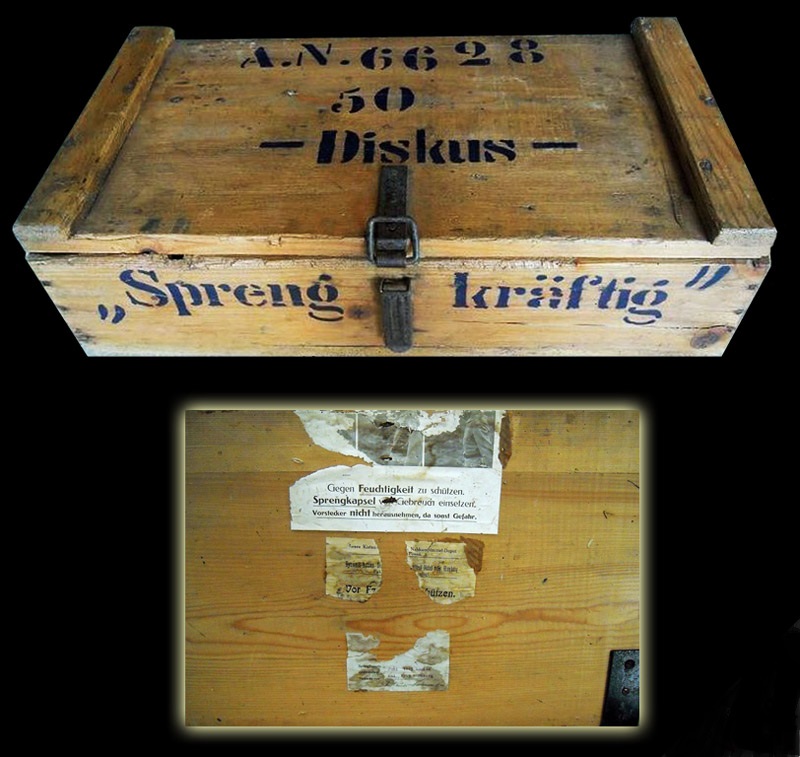

Черепаший, 50 штук

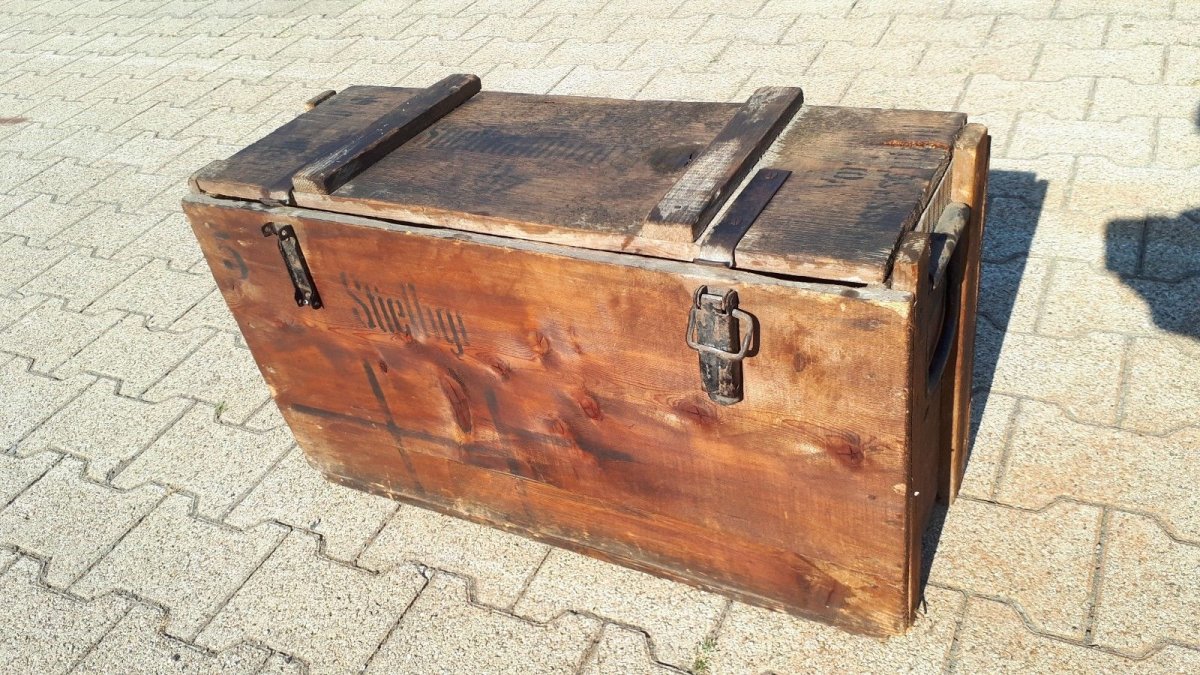

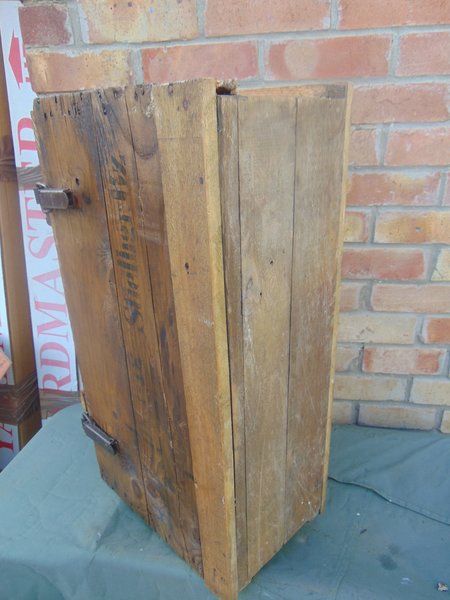

На штоковые

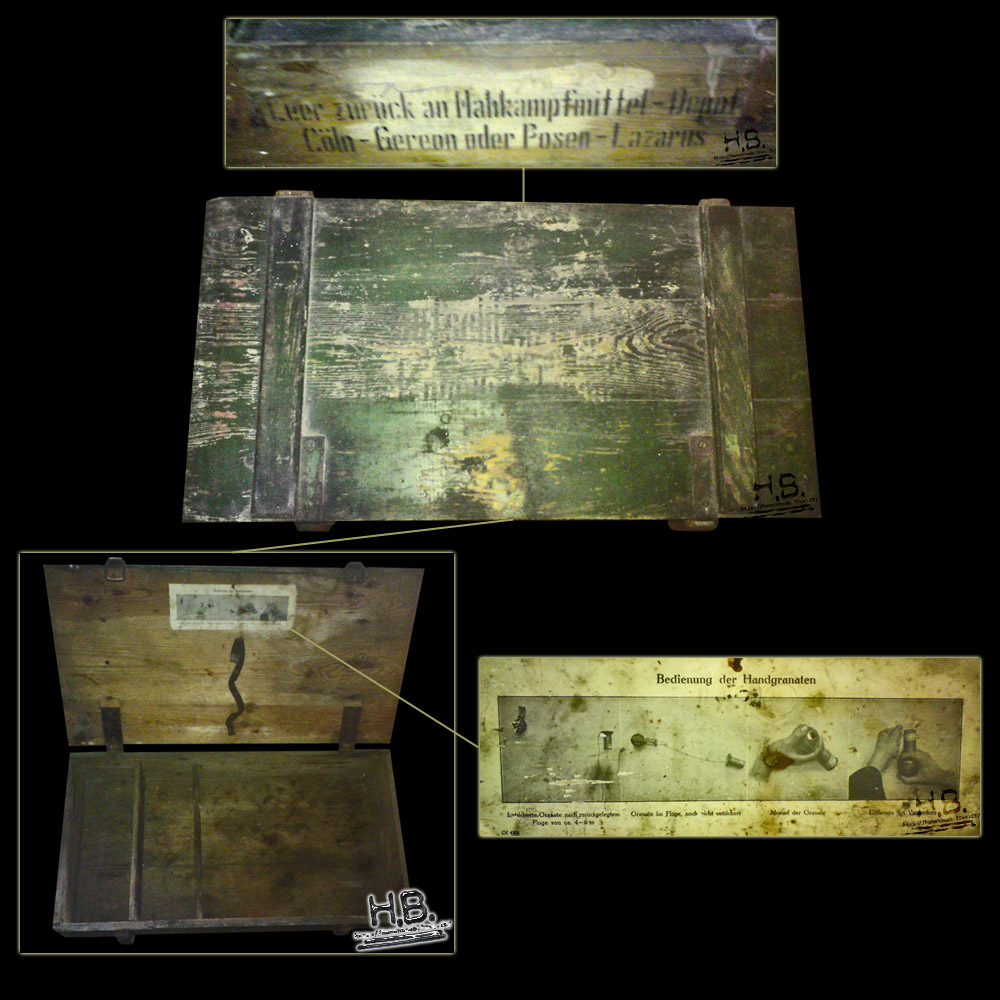

Под кугеля:

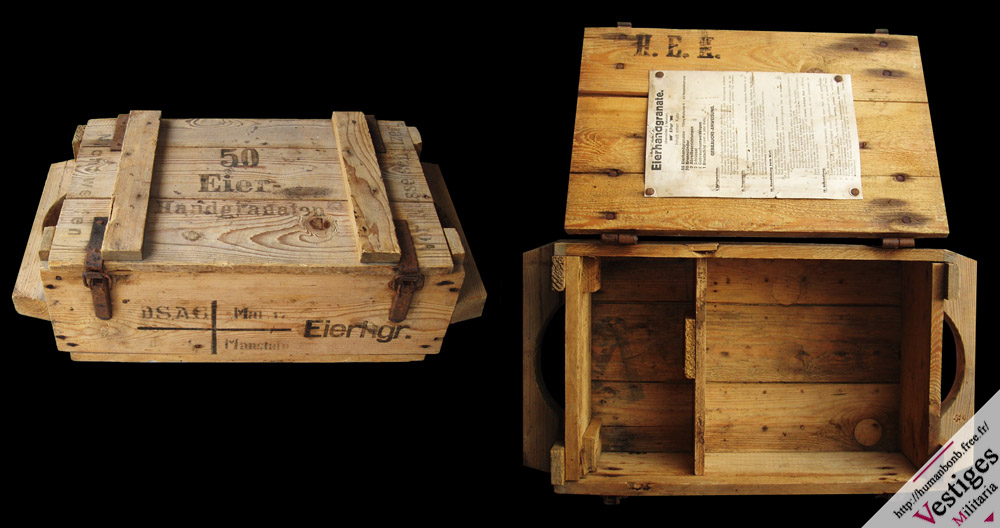

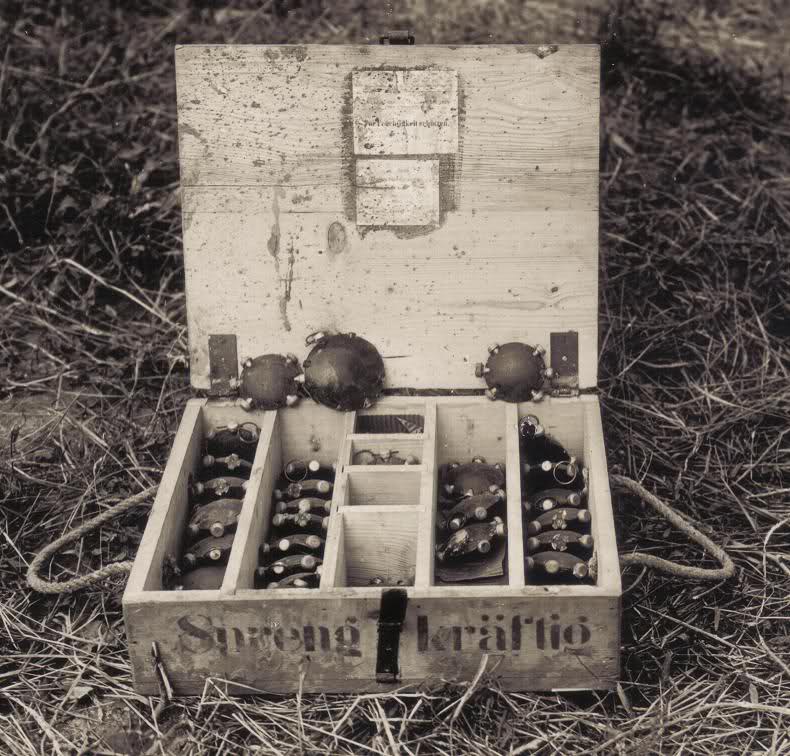

Еще под яйца:

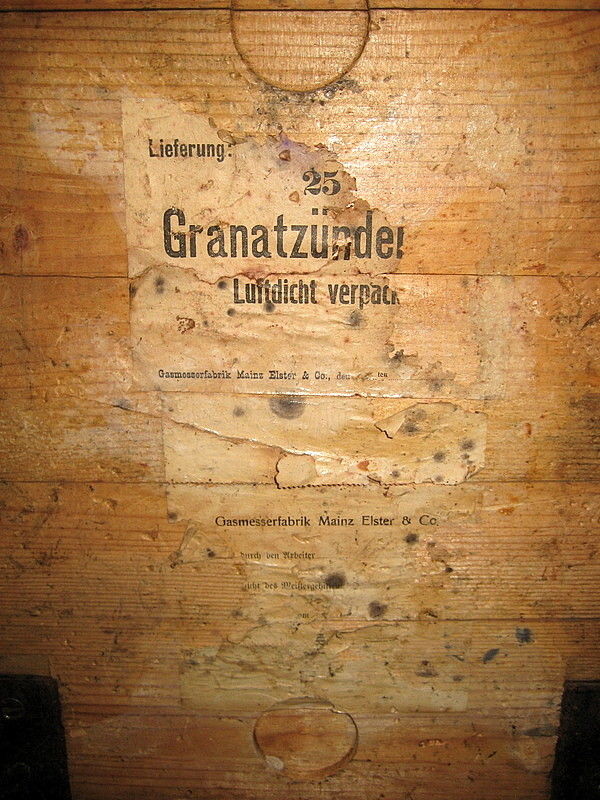

Хорошая ссылочка по укупоркам ПМВ. http://firstwartechnik.free.fr/Dmunall.html

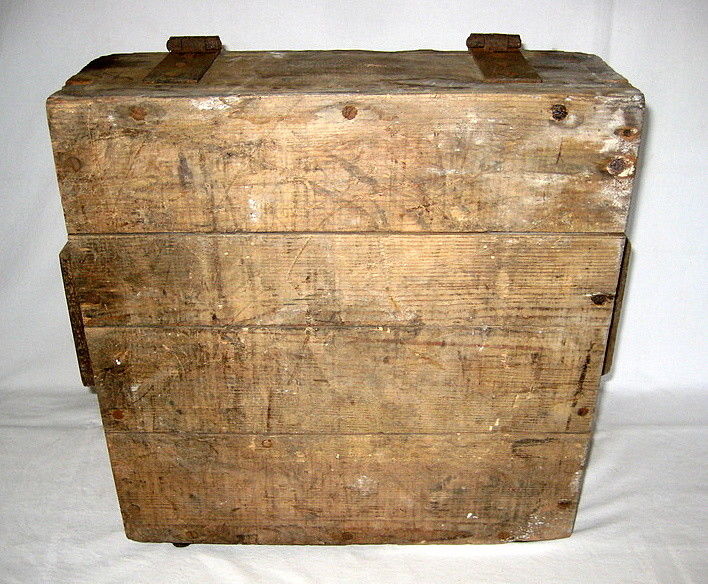

С Ибейки.



Приветствую!Интересная Ваша тема!

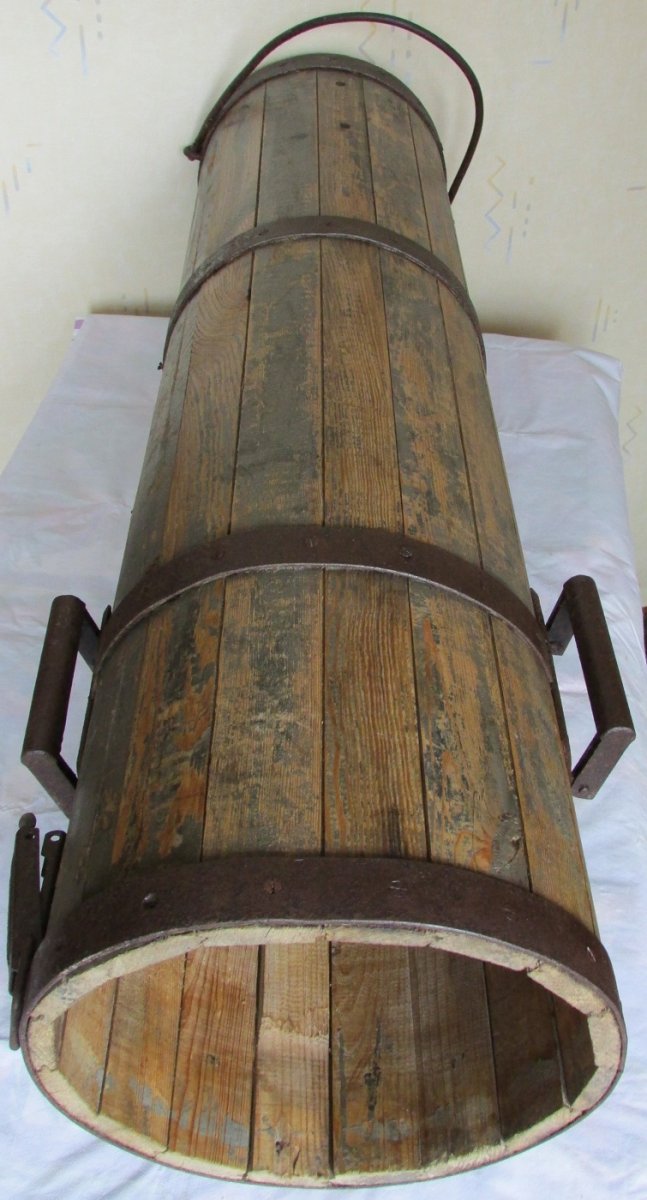

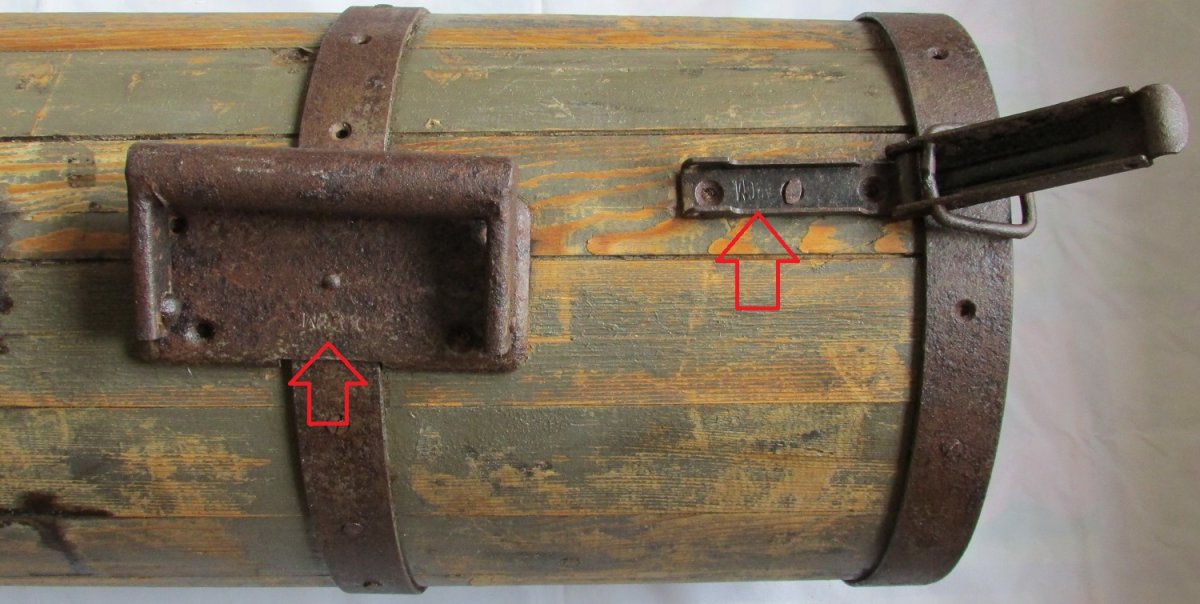

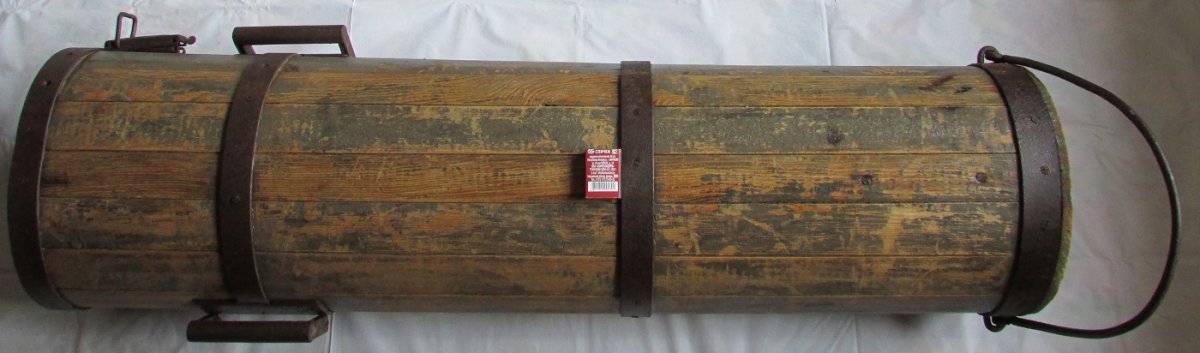

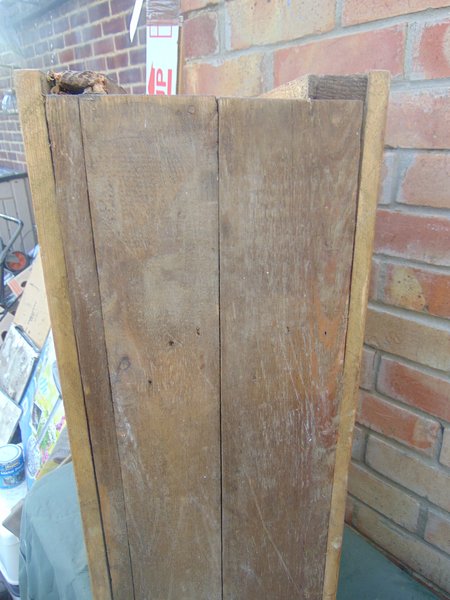

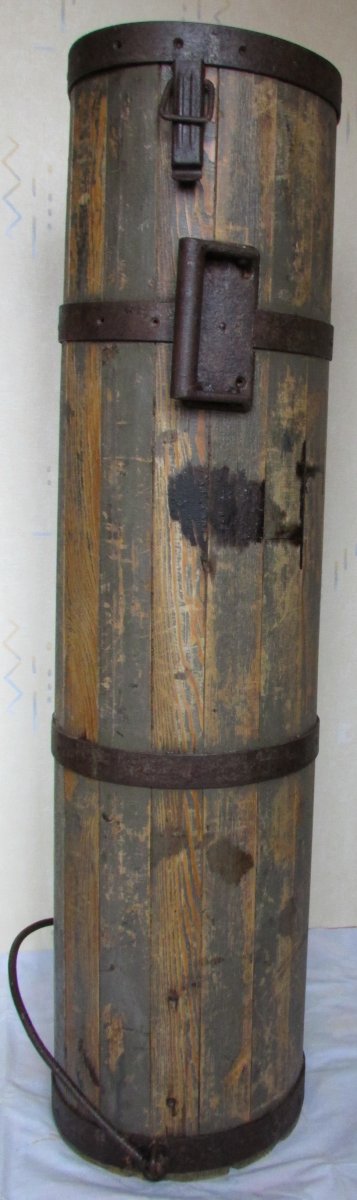

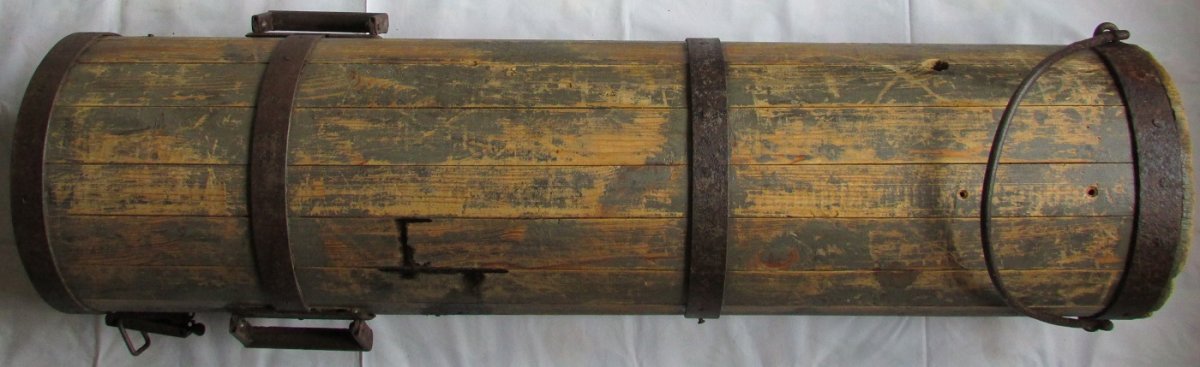

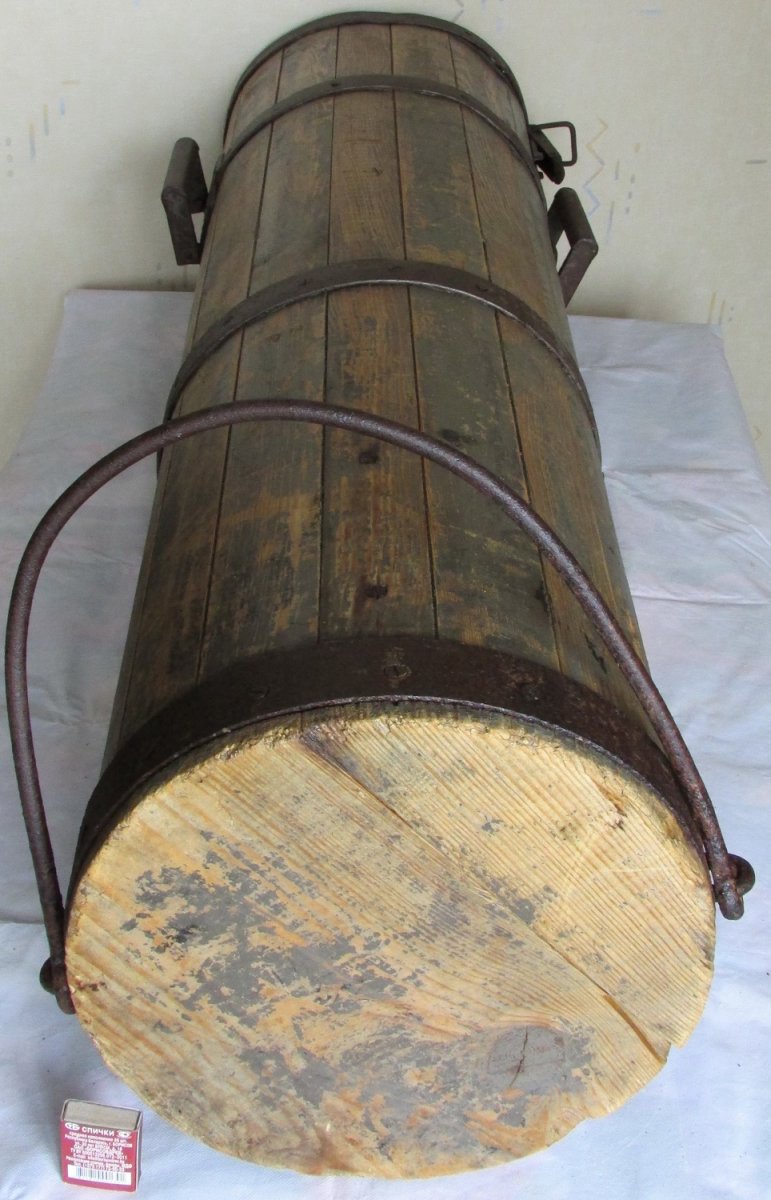

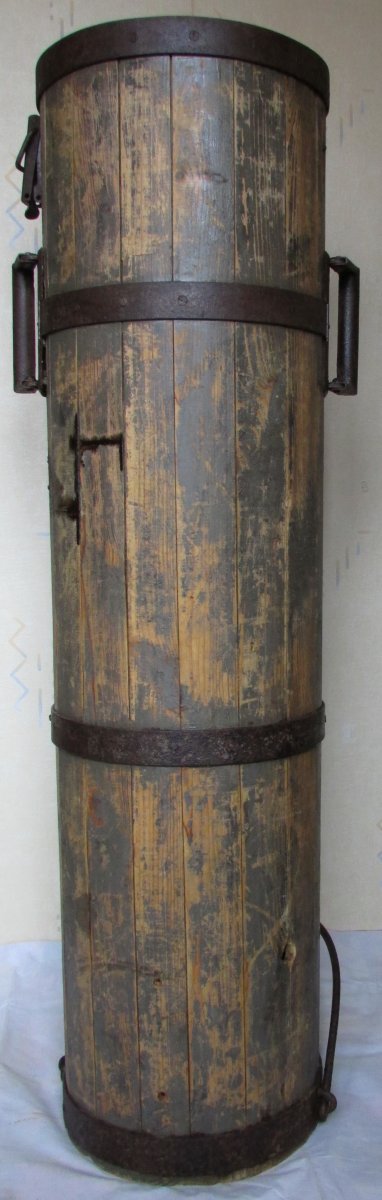

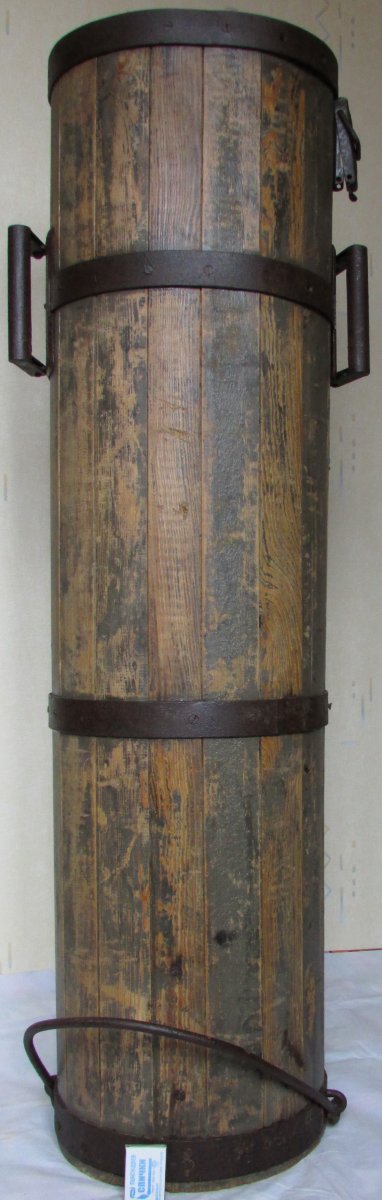

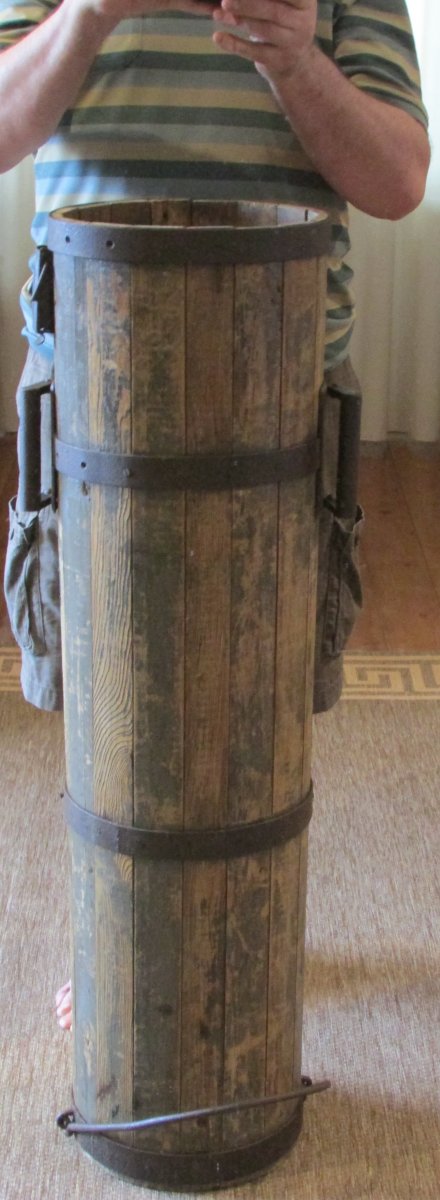

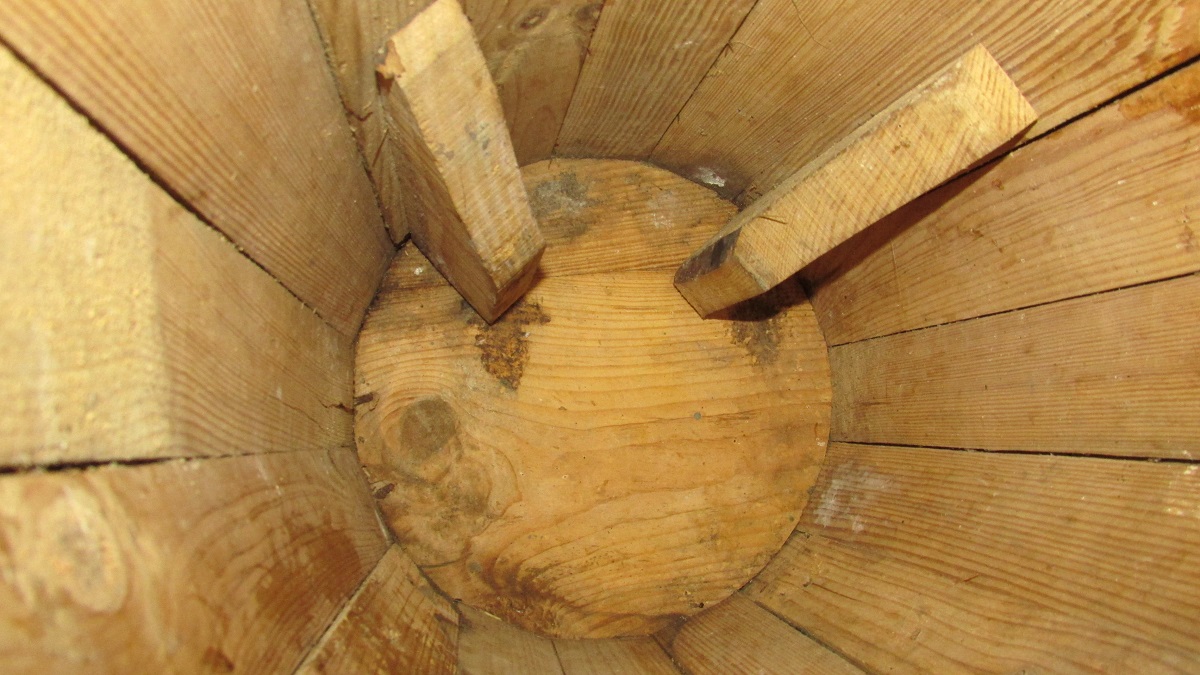

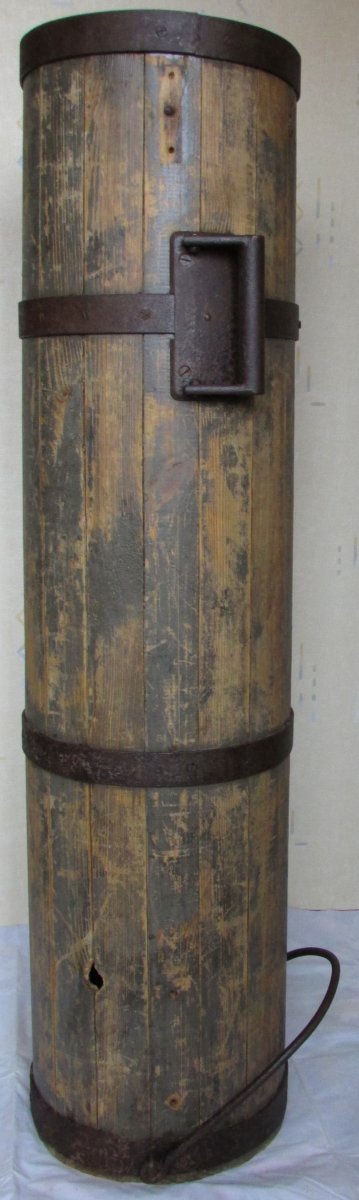

Деревянный тубус от боеприпаса к 25 cm Minenwerfer Granate

Наружный диаметр 29см
Внутренний диаметр 26см
Общая наружная длина 114см
Длина тубуса внутри 112.5см
Вес 13.7кг.

25 cm Minenwerfer Granate мог стрелять минами массой 50кг. или 97кг.(wikipedia)
Данный тубус от 97кг.боеприпаса 25 cm lg.s.W.M. (lange schwere Wurf-Mine) - длина 102см. (без взрывателя) .
Вес боеприпаса-97кг.(wikipedia)другие источники 94кг.

25 cm schwerer Minenwerfer, сокращённо 25 cm sMW («25-сантиметровый тяжёлый миномёт») — немецкая мортира-миномёт времён Первой мировой войны.
25 cm Minenwerfer Granate-применялся в Рейхсвере.
Материал для изготовления разный из плетенки и дерева,расположение ручек и замков под крышку-одинаковые.
Годы эксплуатации 1910-е - 1920-е.
На вооружении-Германская империя,Польша.
Найден тубус в Беларуси Поставский р-н(до 1793-Речь Посполитая с 1921 года в составе Польши до 18 сентября 1939)

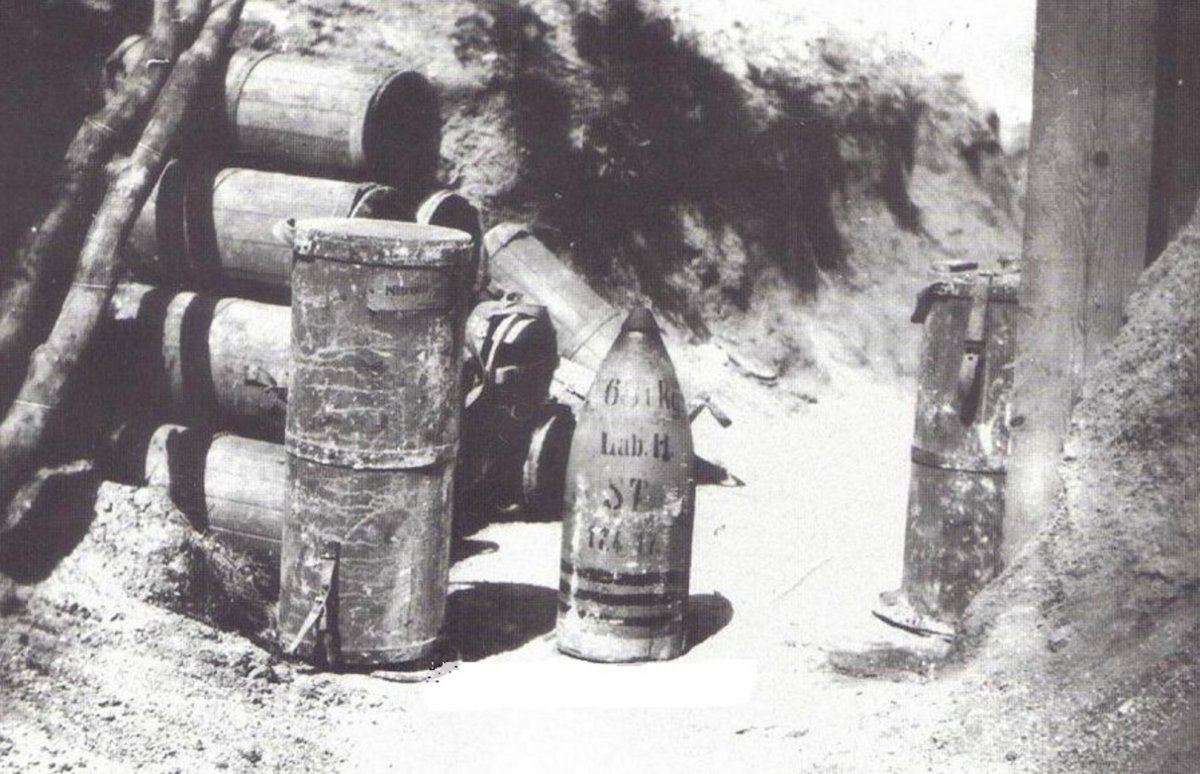

ДОК.ФОТО - обратите внимание на заднем плане,нижних два ряда такие тубусы - для боеприпасов.

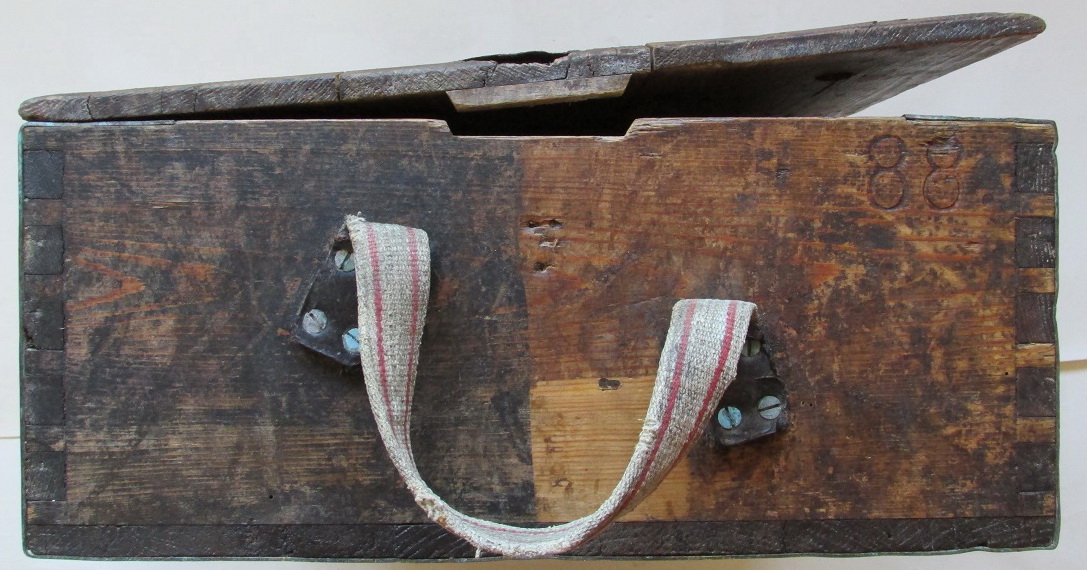

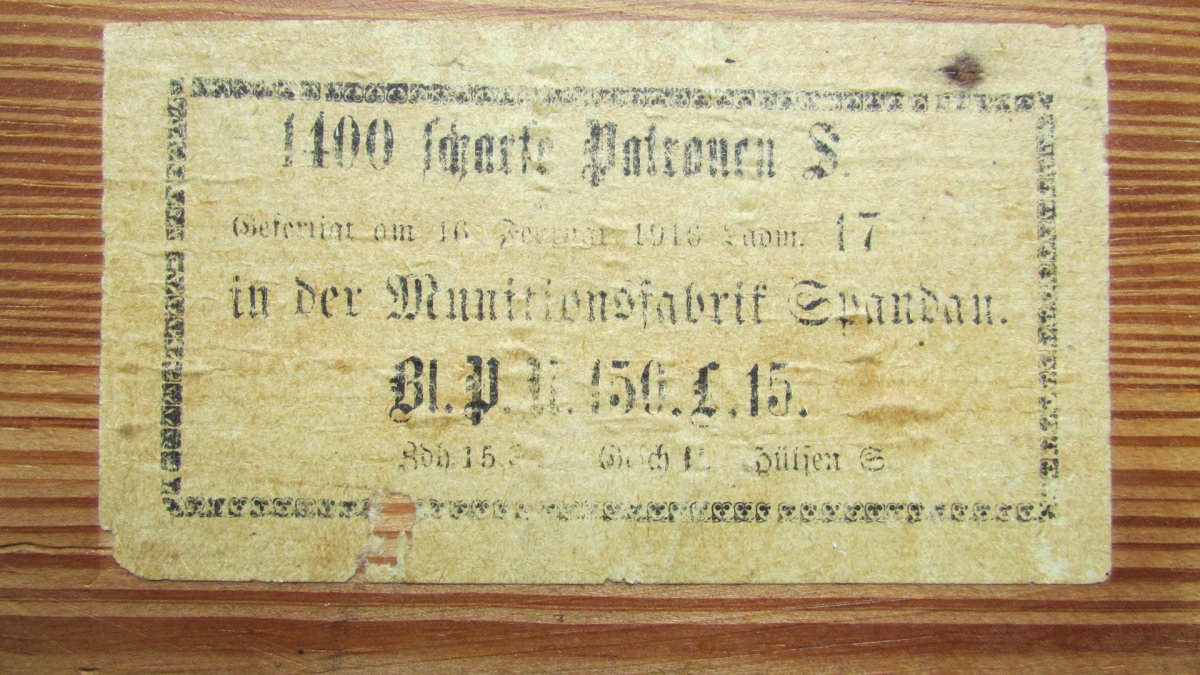

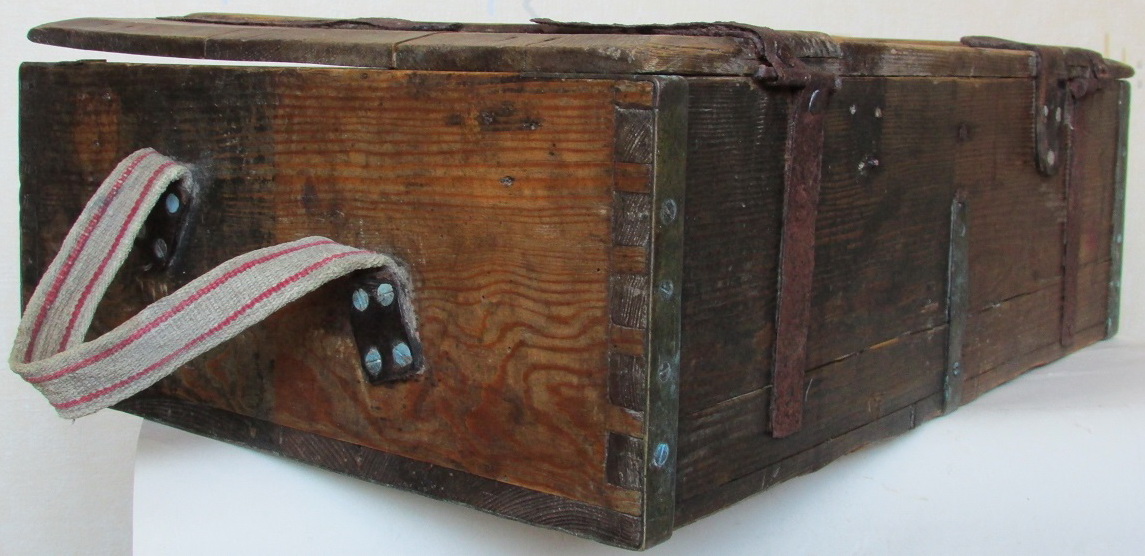

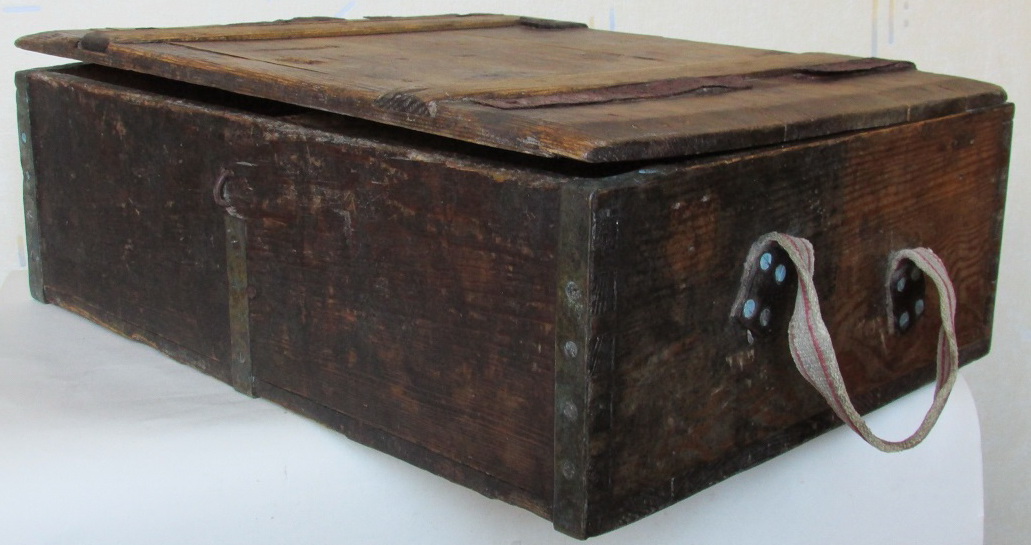

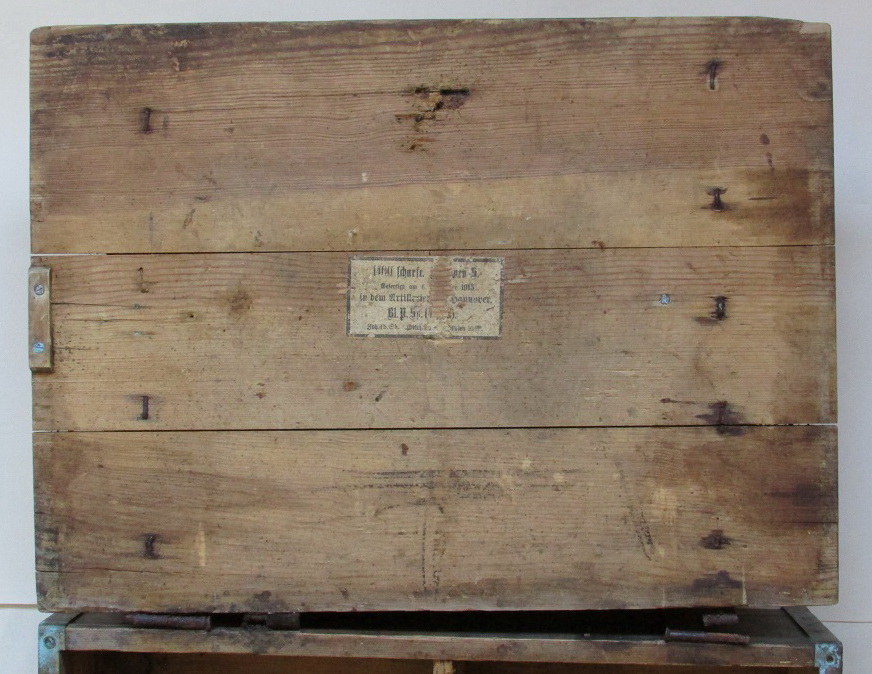

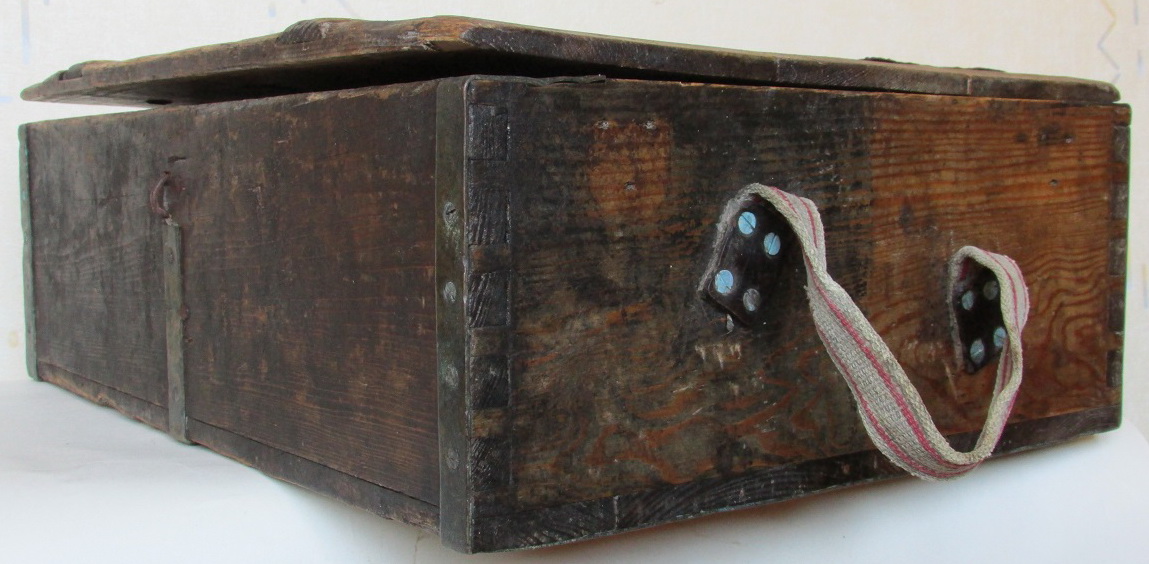

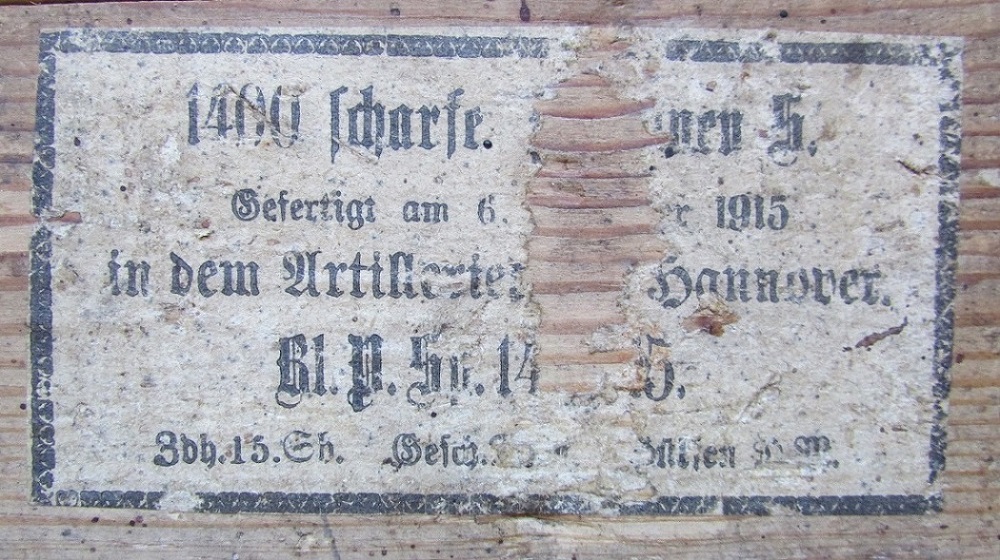

Находка в РБ.Деревянный ящик для 1400 штук патронов 1915 г.



Таки тесьмяные ручки, а в литературе фигурируют только кожанные, да и оковка походу латунная, а не стальная.



Да оковка-лента и шурупы крепежные из латуни.



Приветствую!

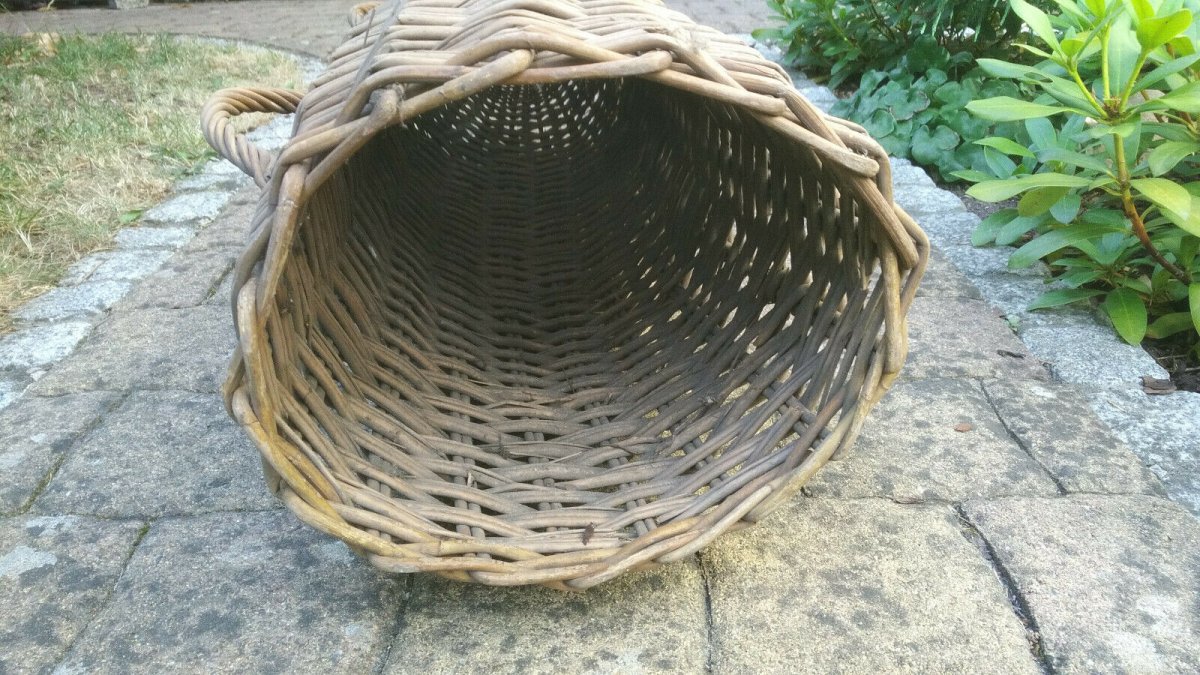

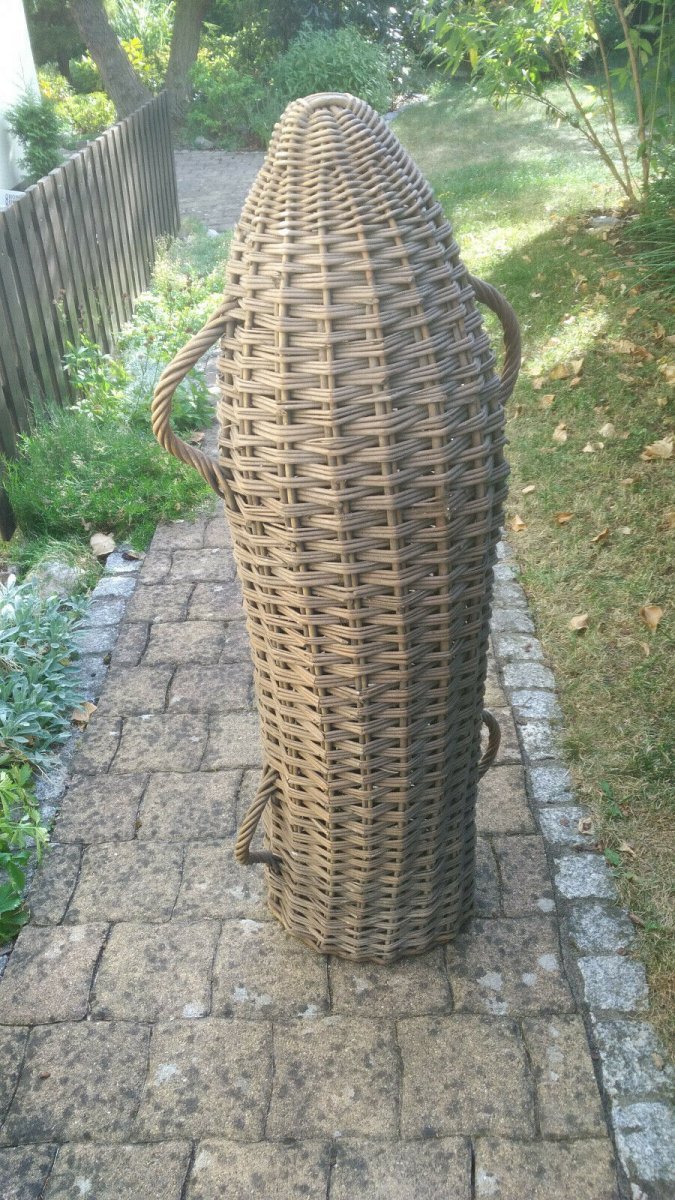

Купил и получил из Германии корзину к 25 cm Minenwerfer Granate .Это я похвастался.
Фото немца ,если понадобится сделаю более подробные.



У меня подобный ящик под инструментами. Ручки однотонные из бреззентовой полосы, а вот оковки и следов от неё нет. Боковины ещё уголками оббиты.



Если уголки ящика имеют оковки, то это не от боеприпасов, а от оборудования или приборов.

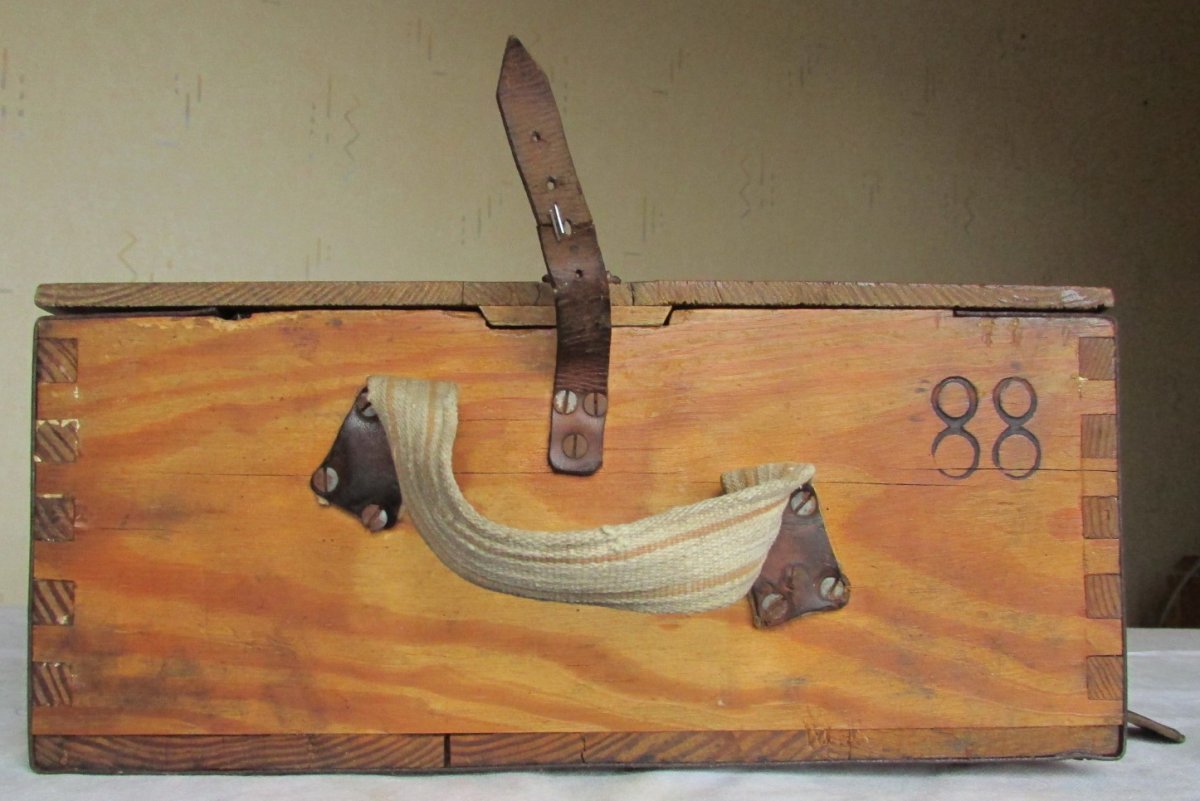

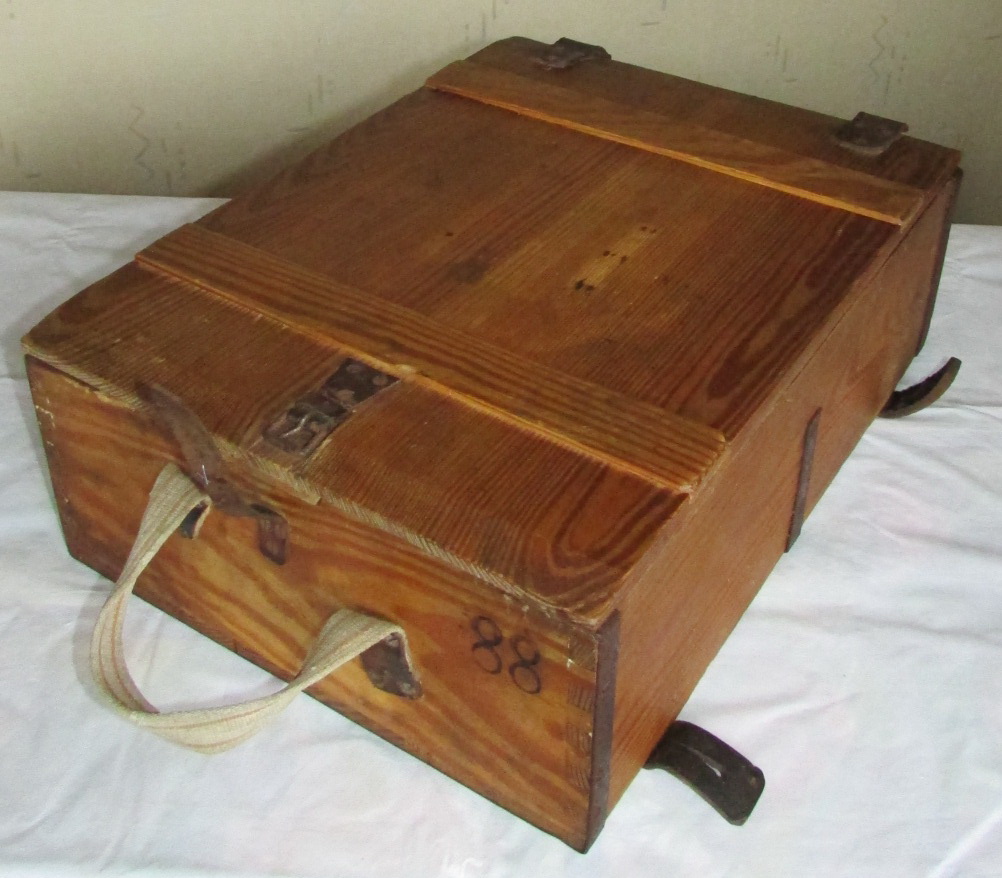

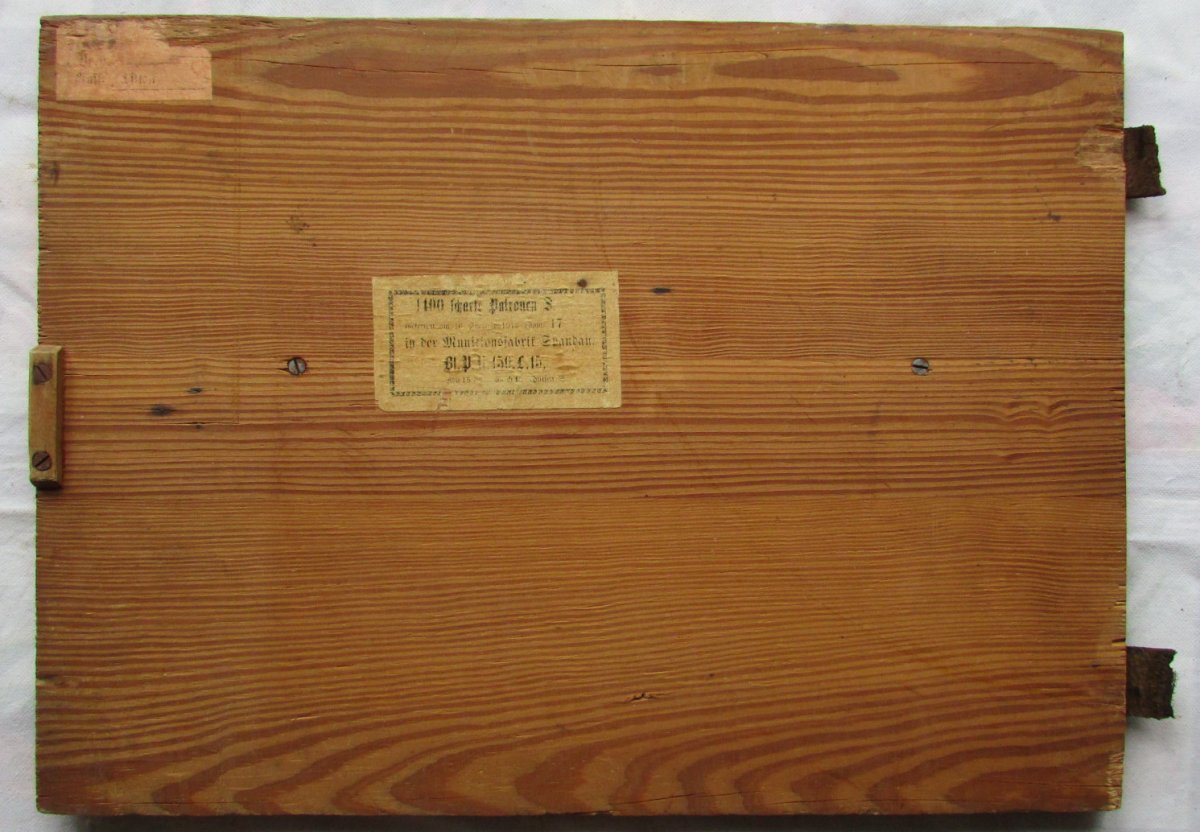

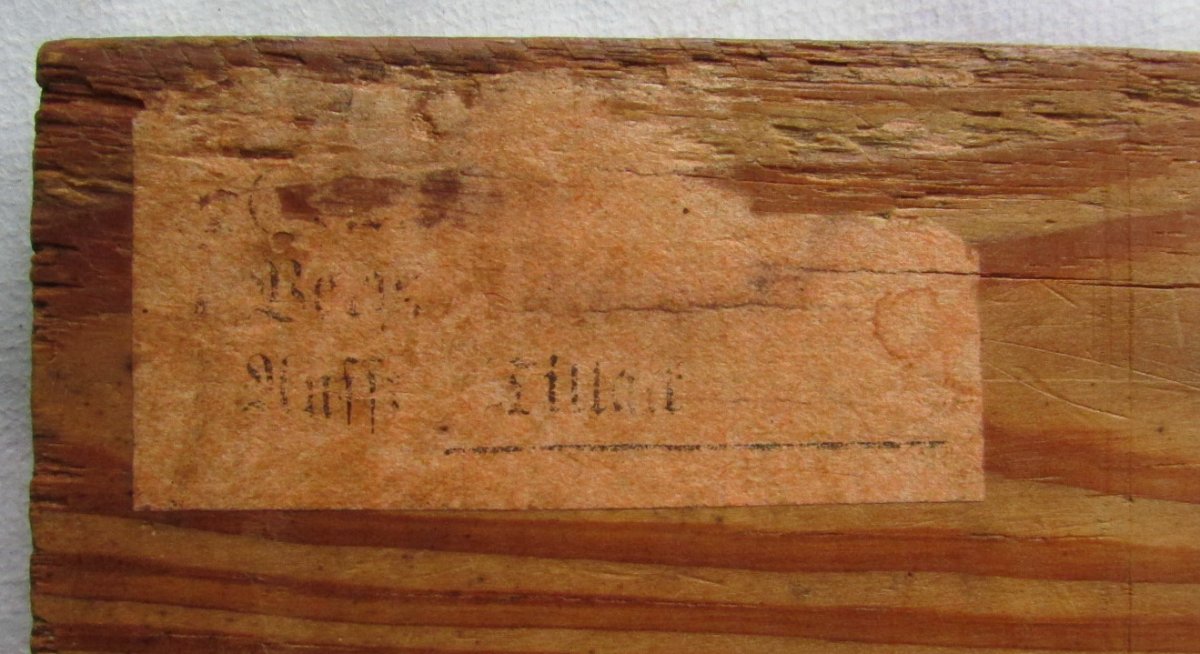

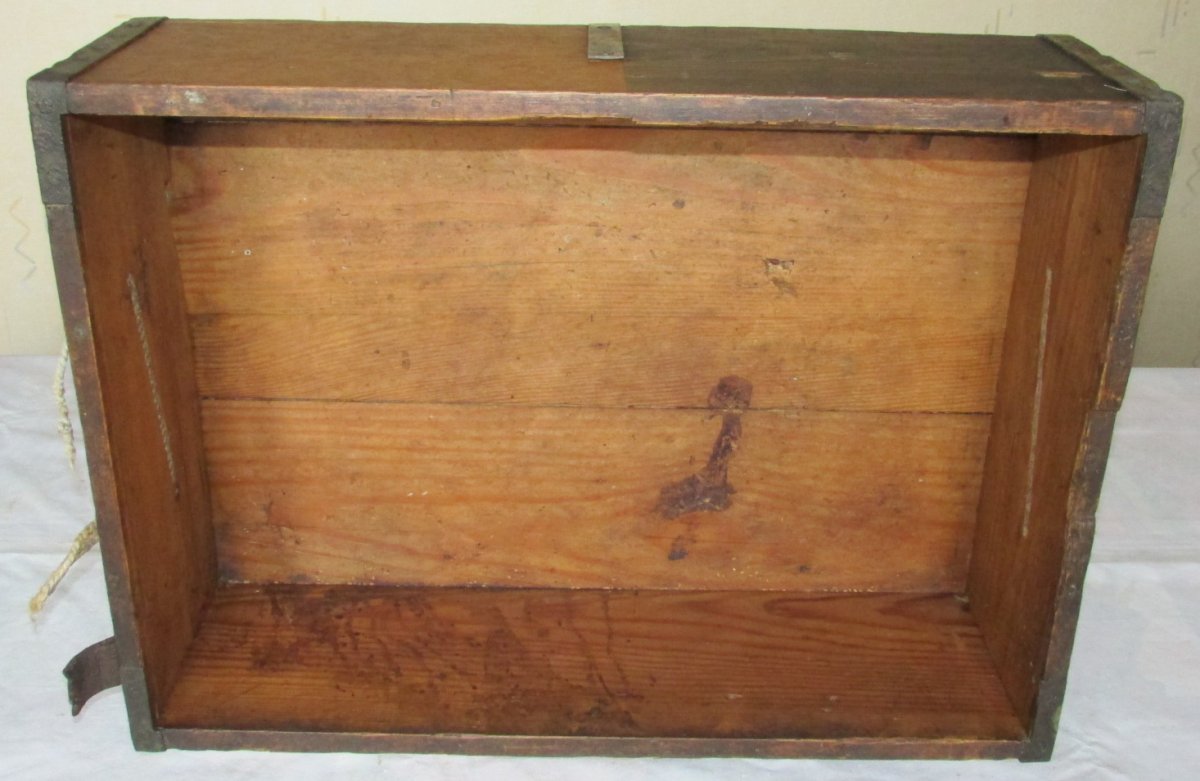

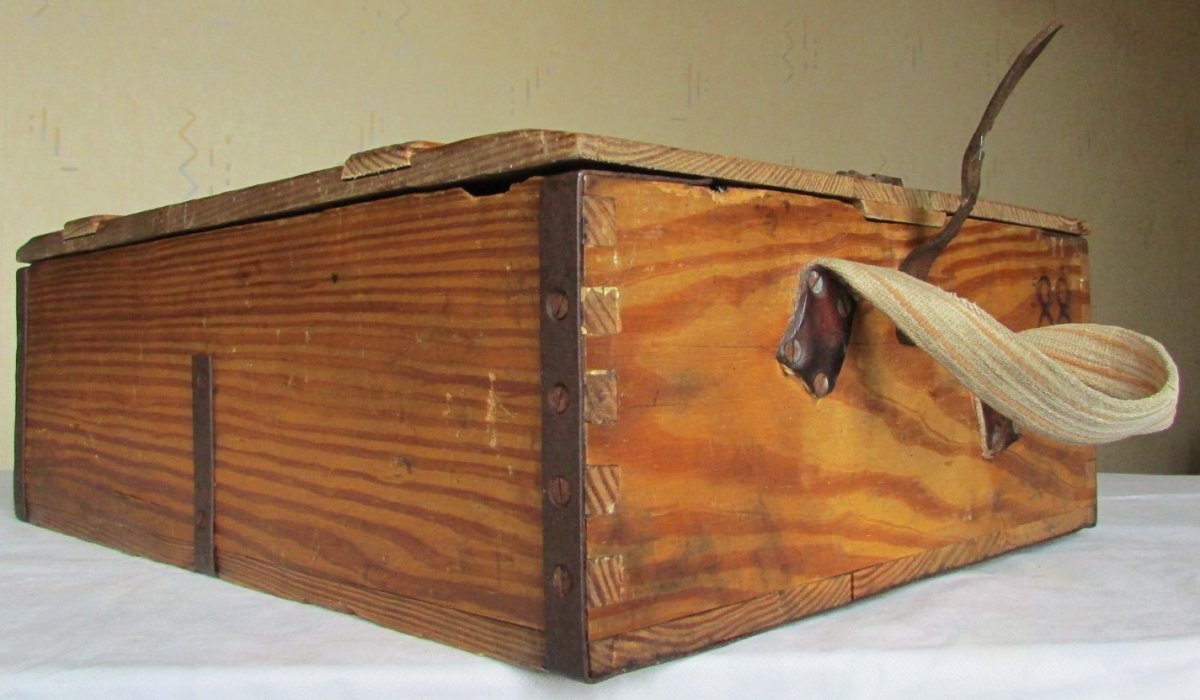

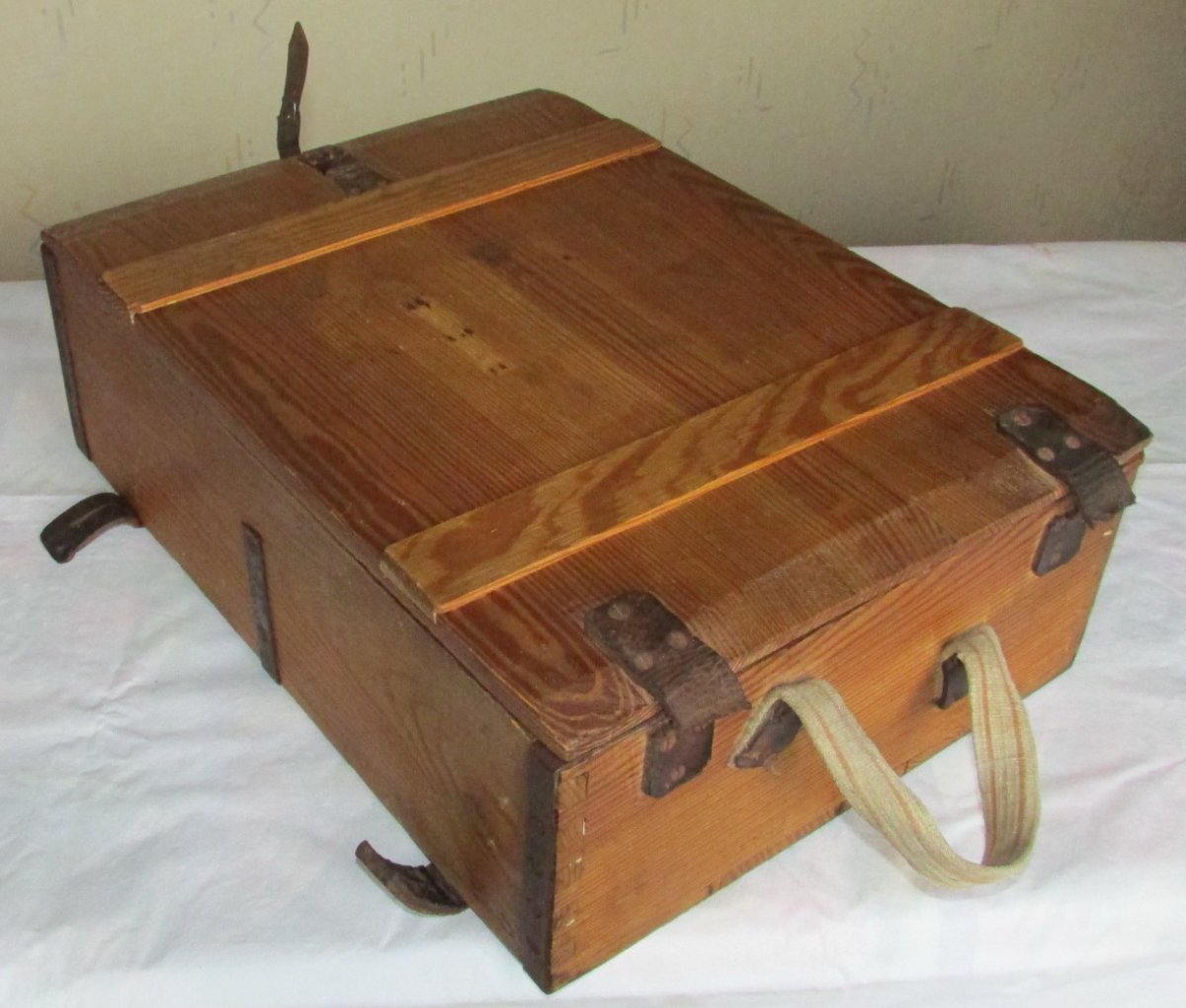

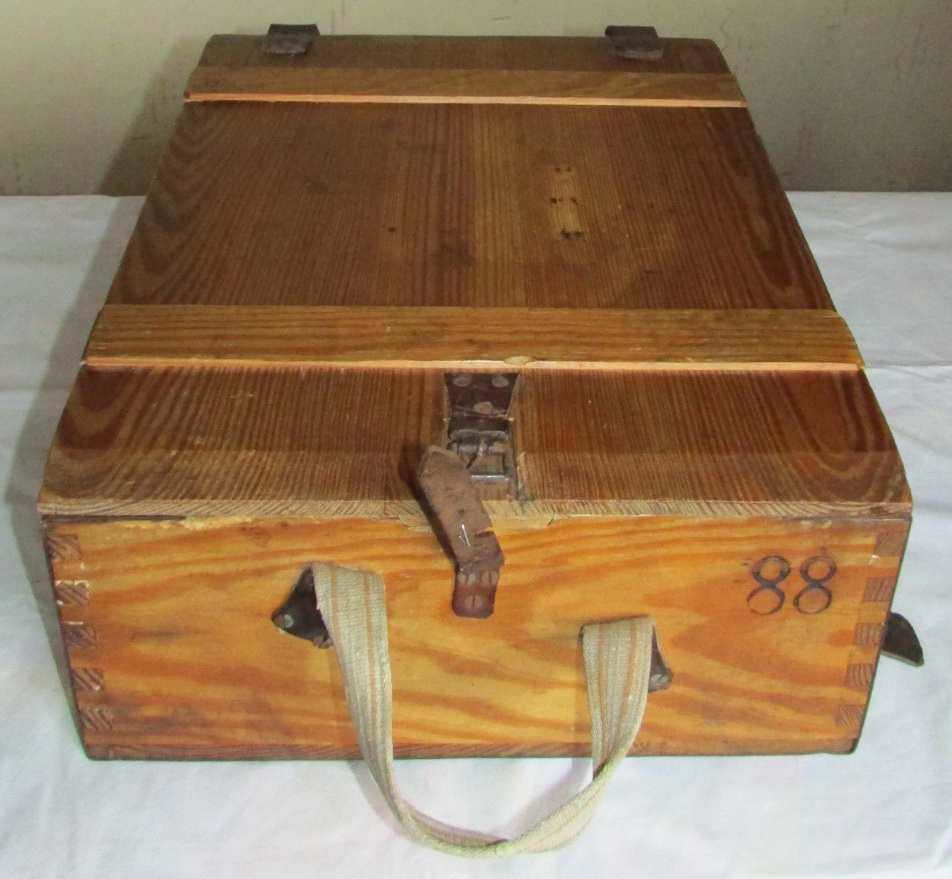

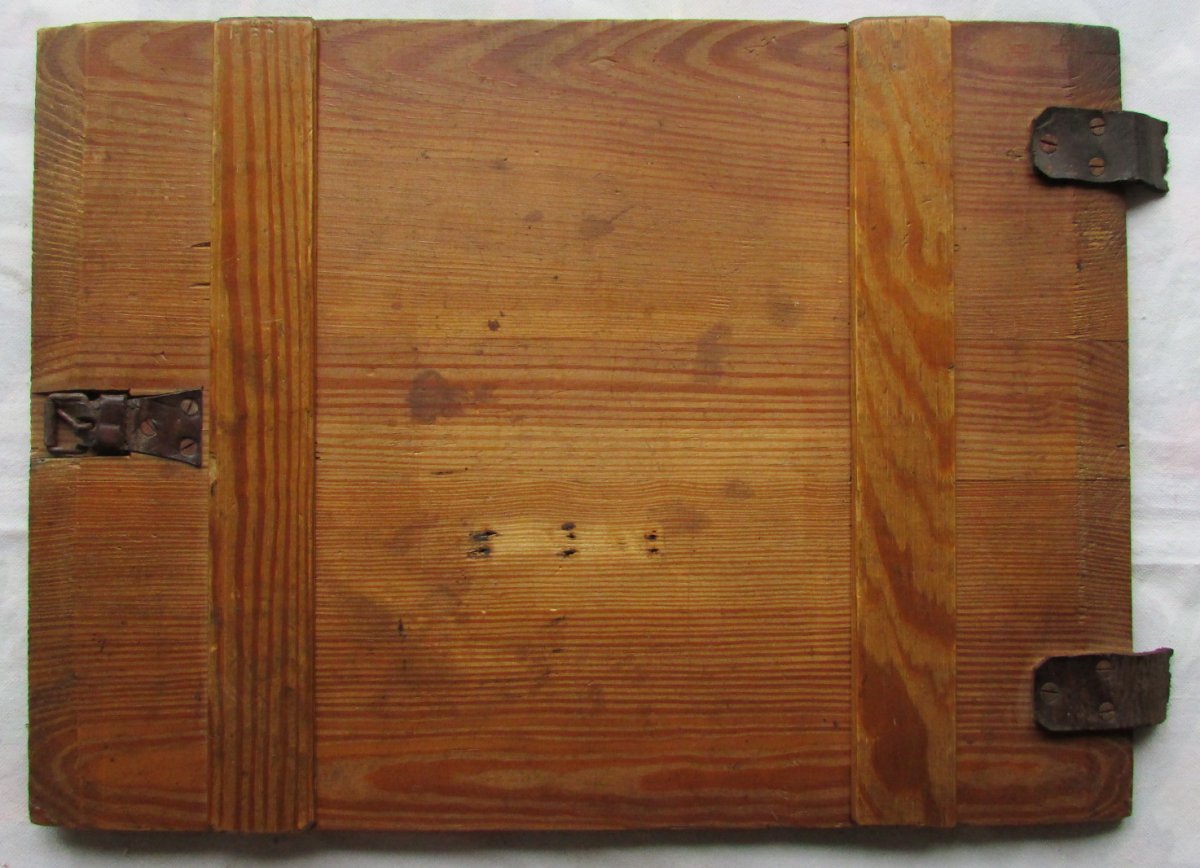

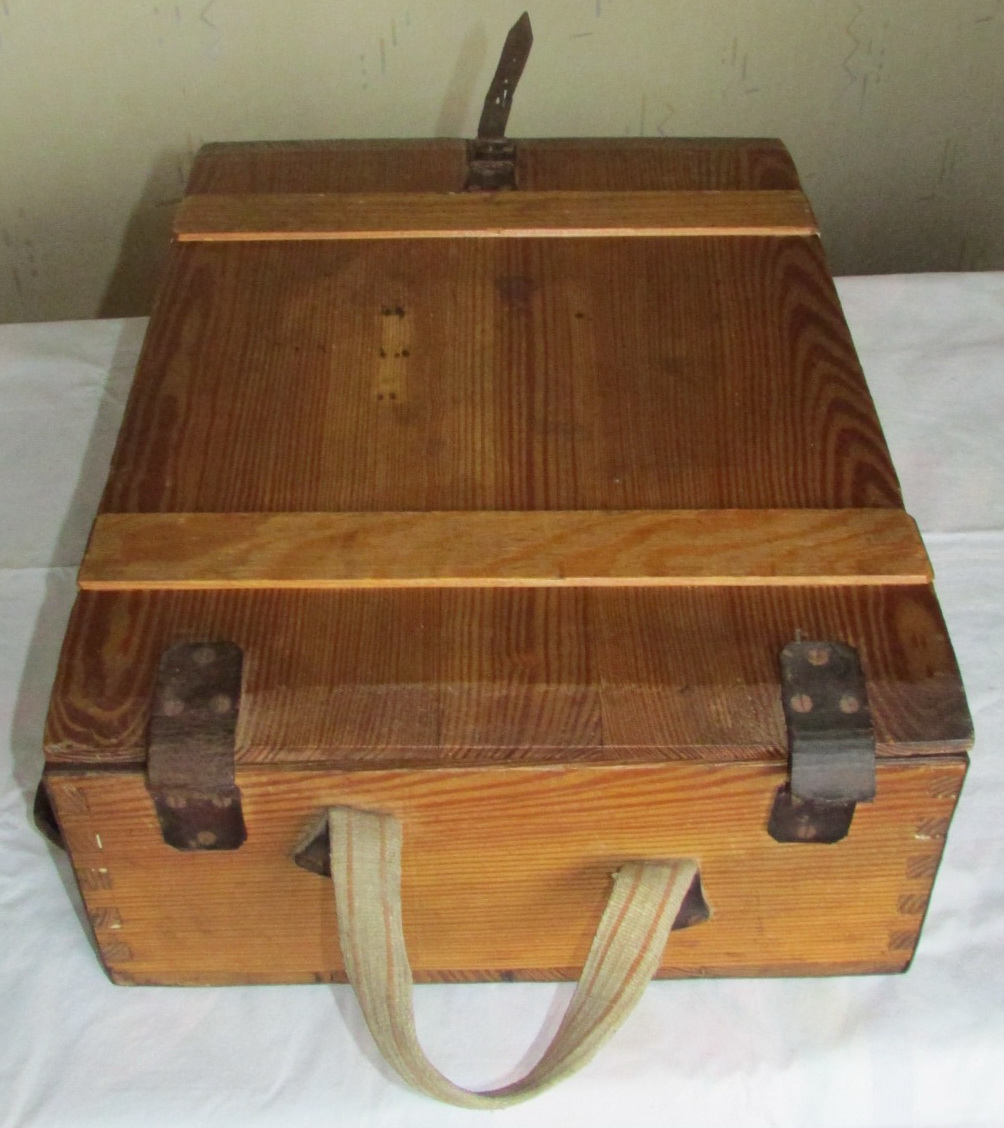

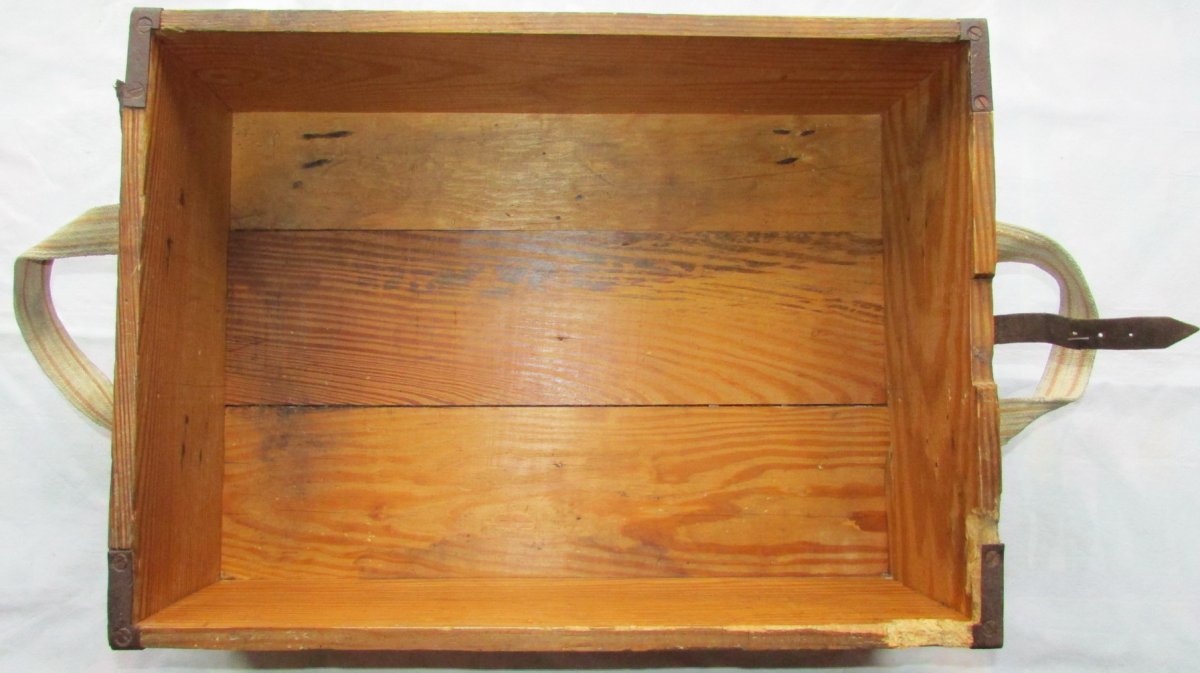

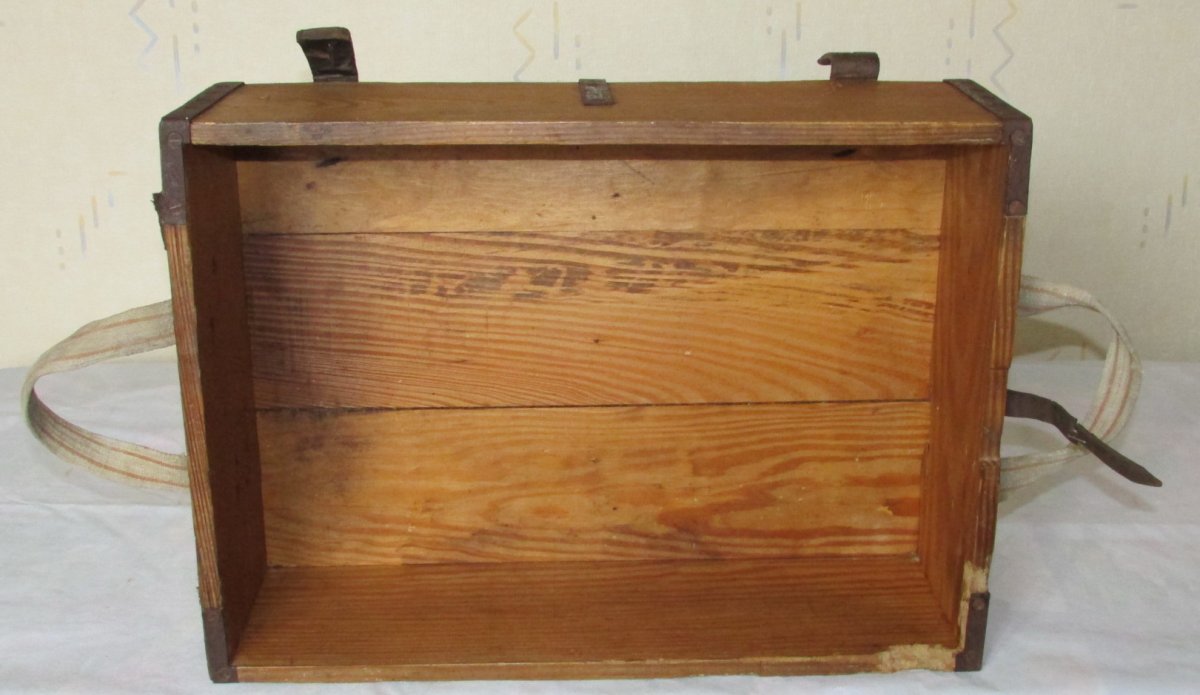

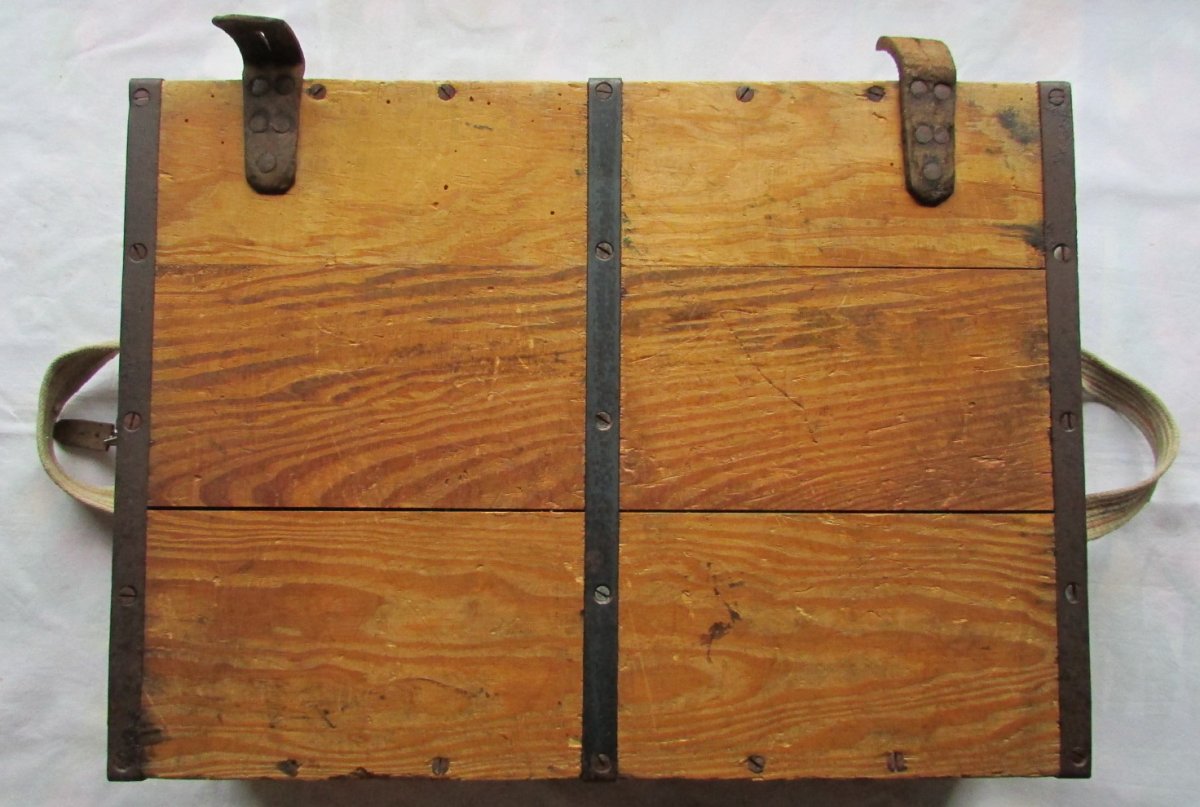

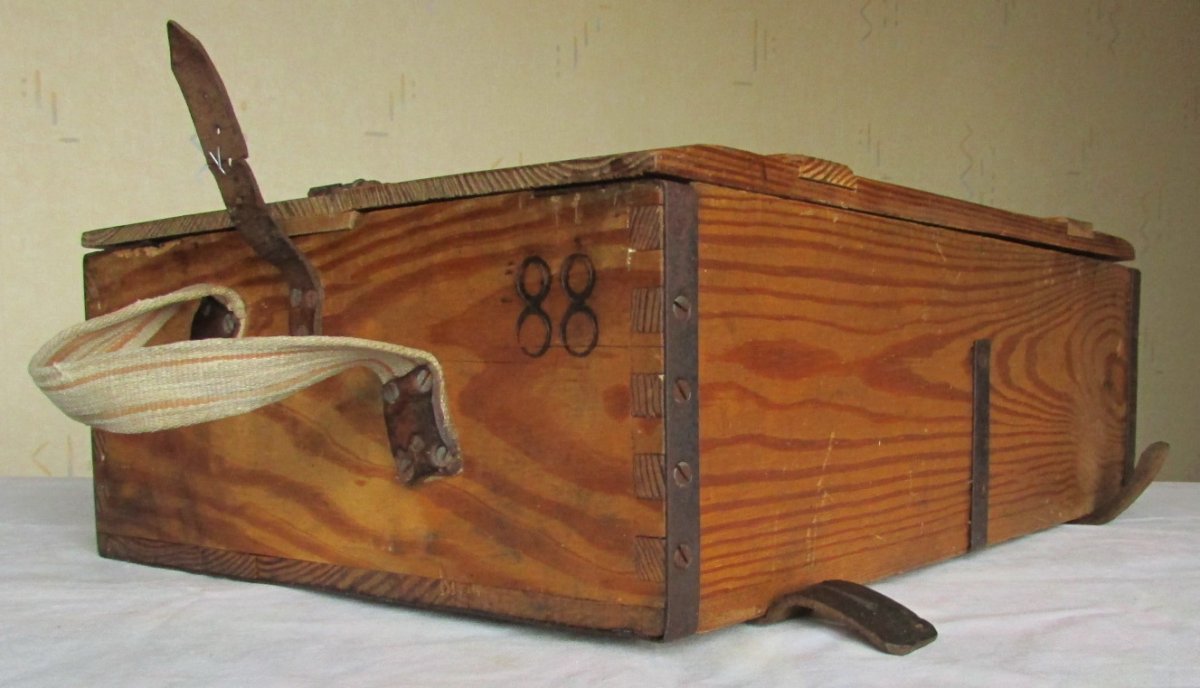

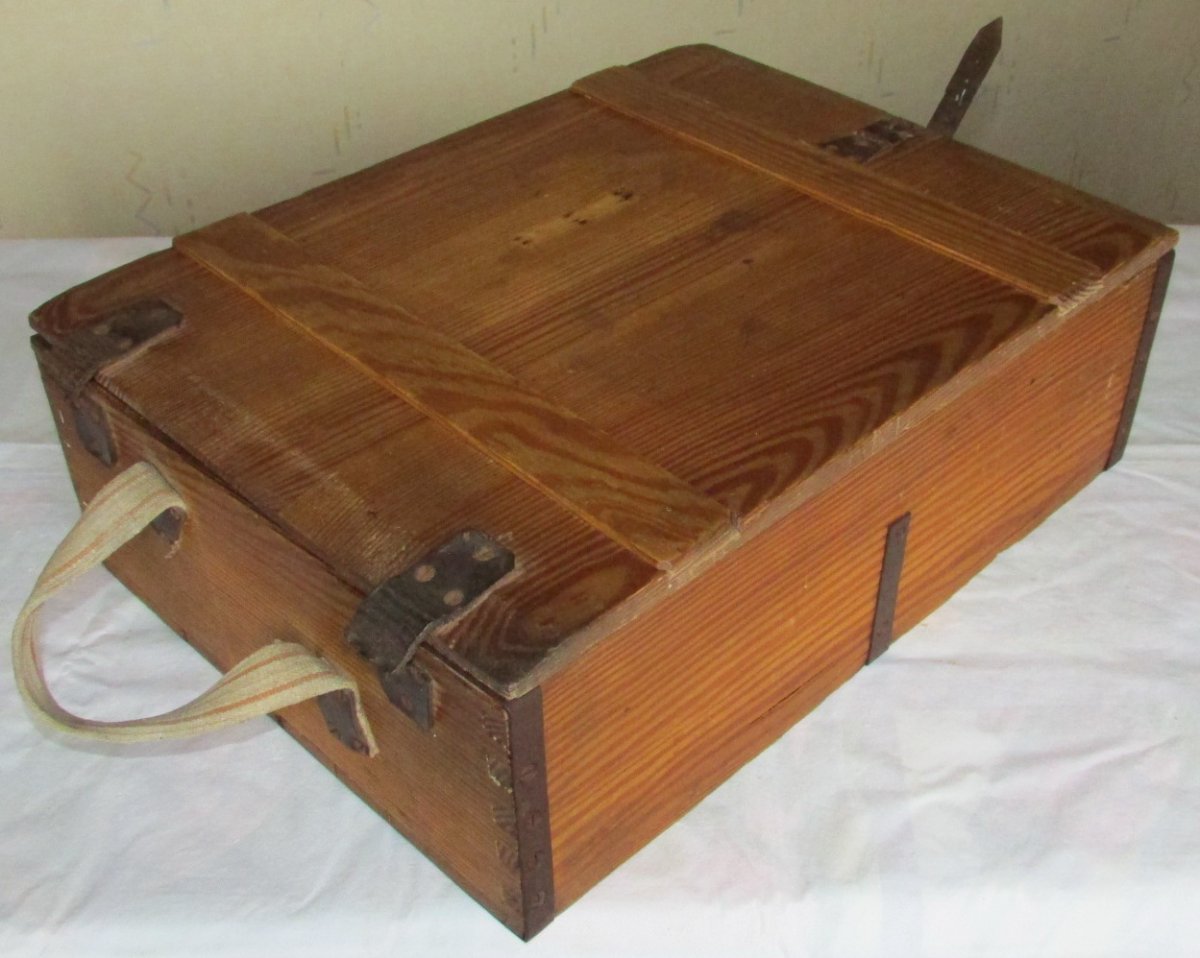

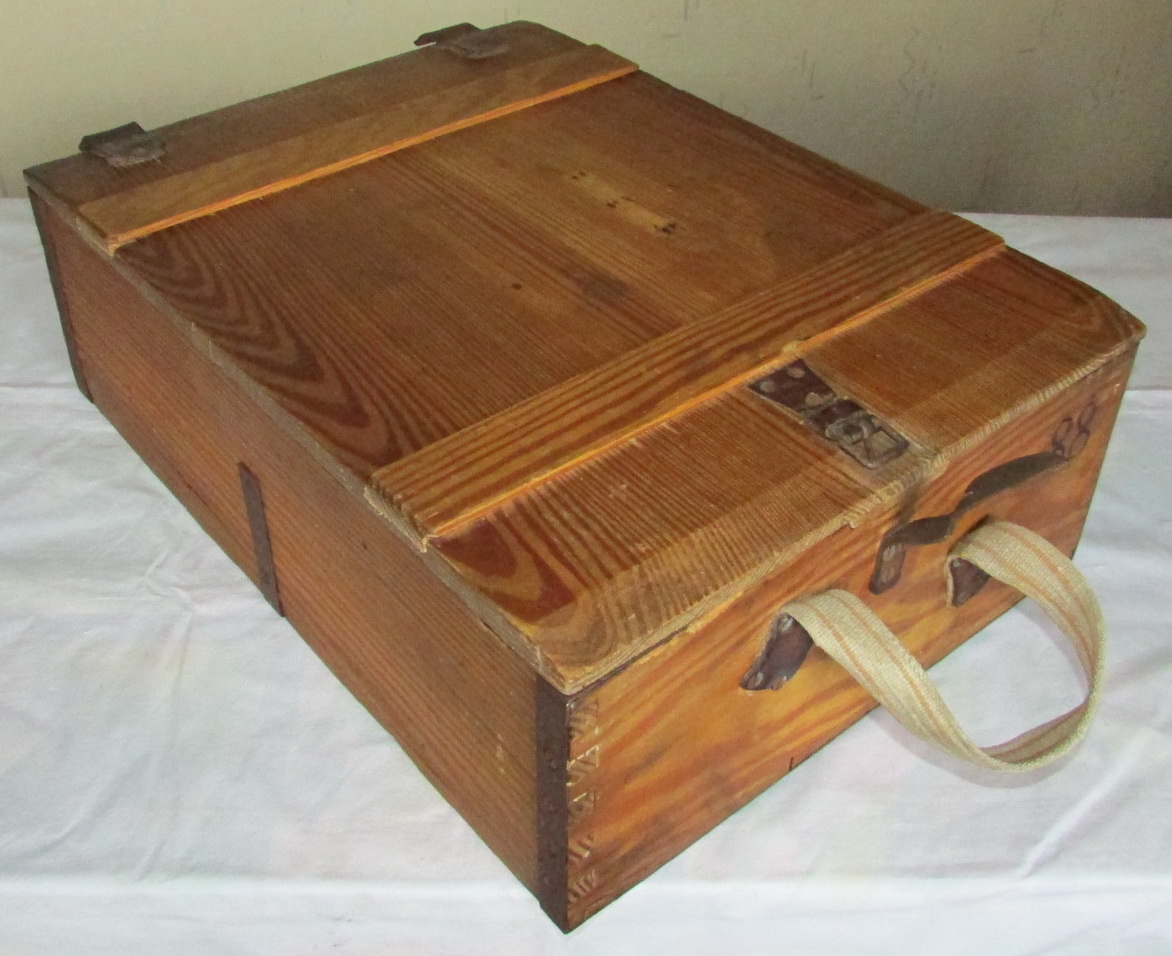

Ящик из моей коллекции.Обозначение 88-означает "Patronenkasten 88", для 1400 патронов.ПМВ.1916.
Найден в западной Белоруссии , в деревне в нежилом доме,использовался как навесной шкафчик на кухне,остались две петли из кожи для подвешивания на стену-петли не убирал оставил как есть.
Шинка для прочности ящика и шурупы из стали.
РАЗМЕРЫ
длина 47см.(49см. с петлями из кожи и ручками из тесьмы)
ширина 34,5см.
высота 16см.
вес пустого ящика 4.910кг.

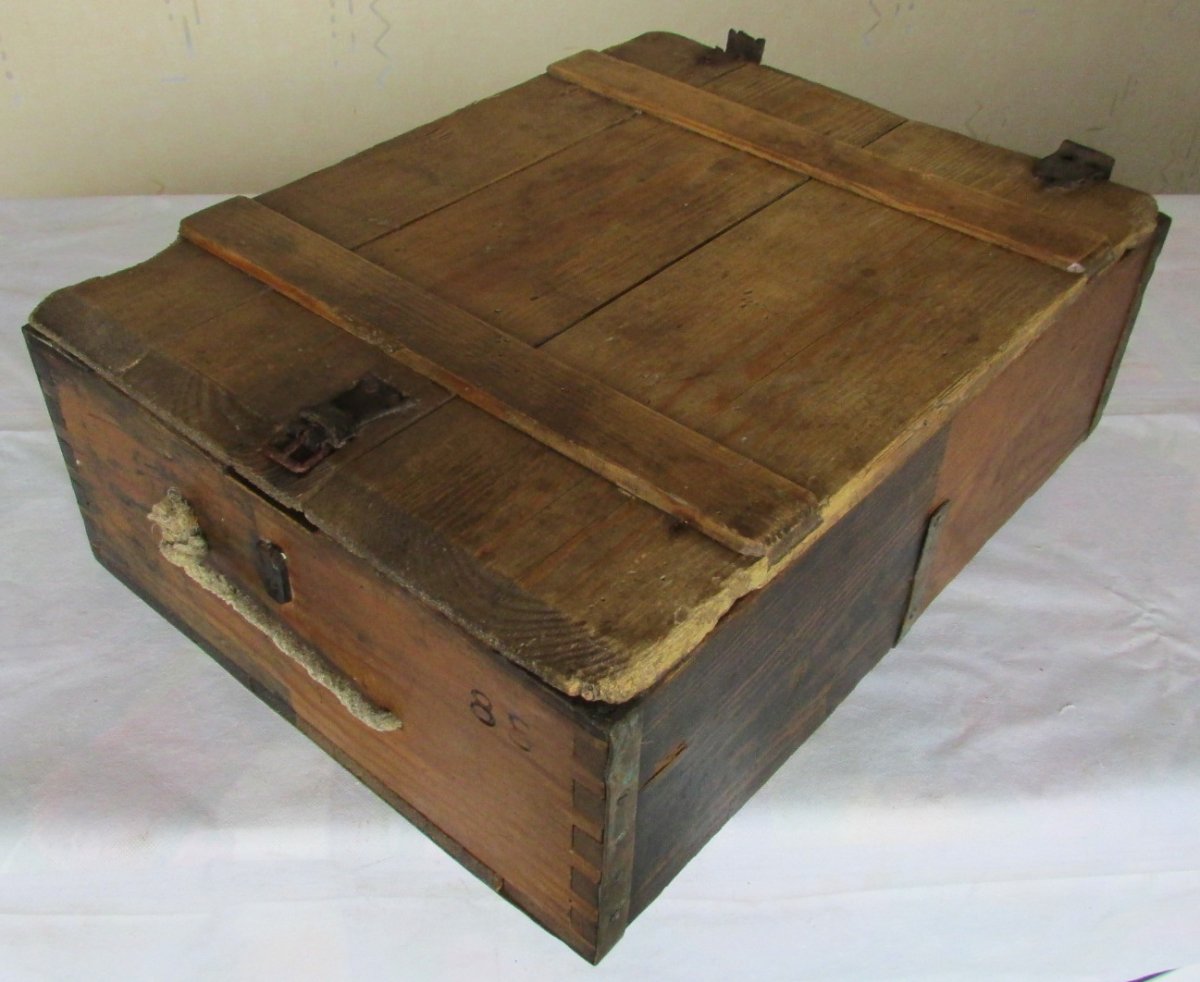

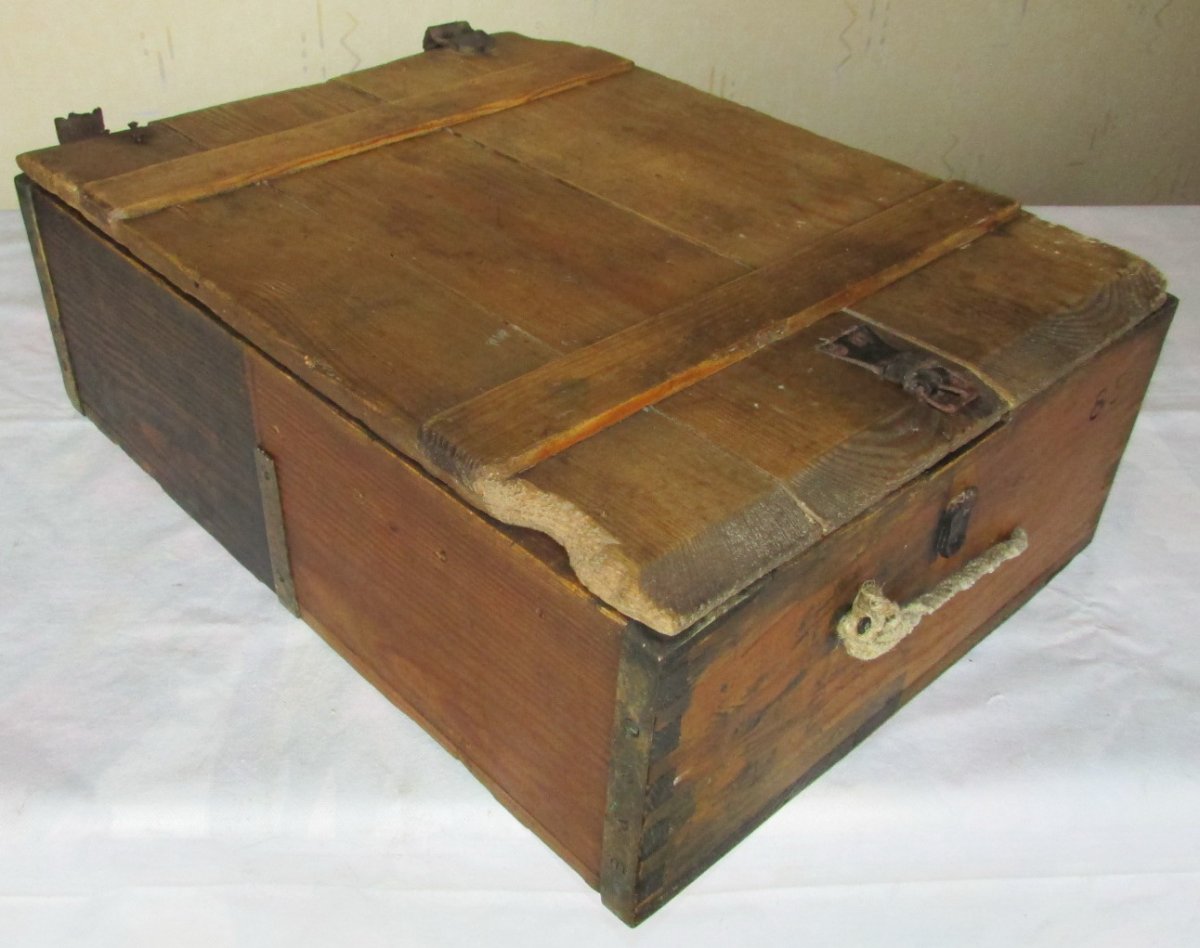

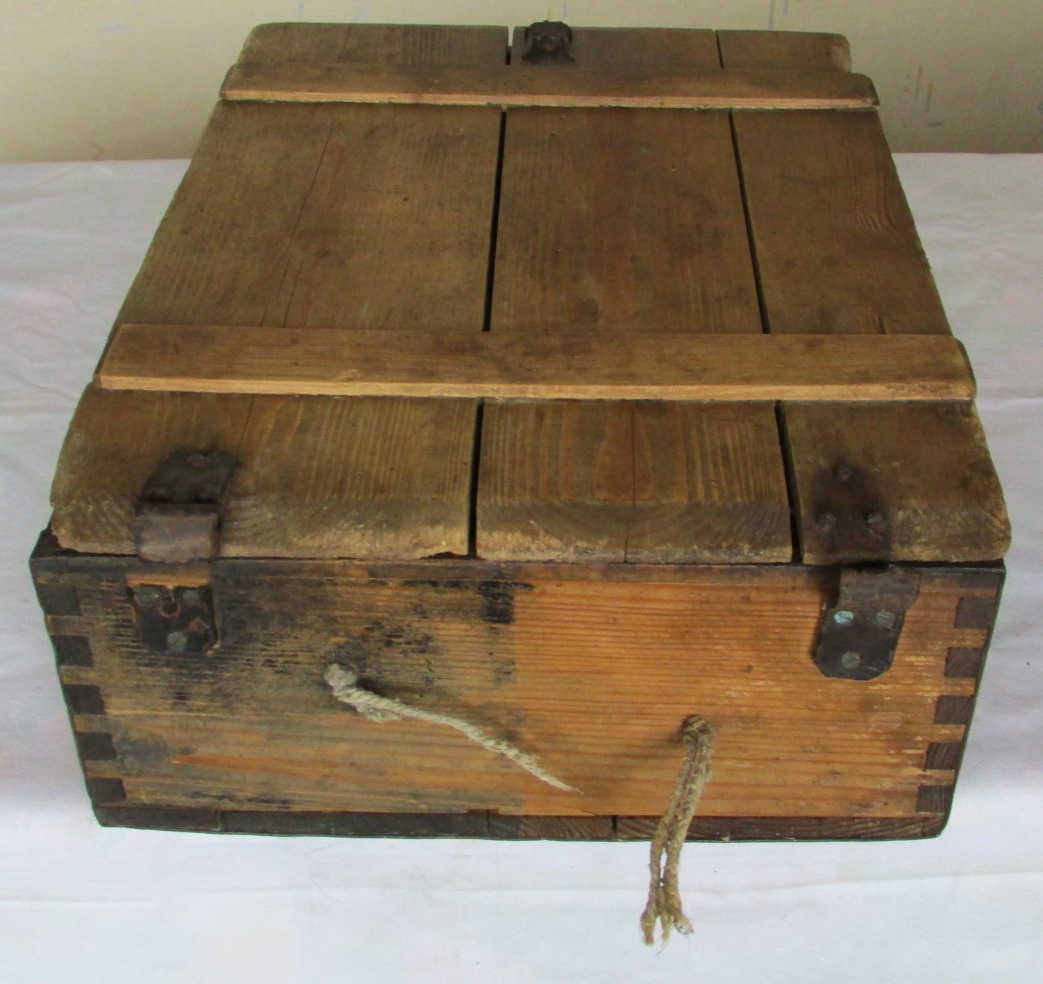

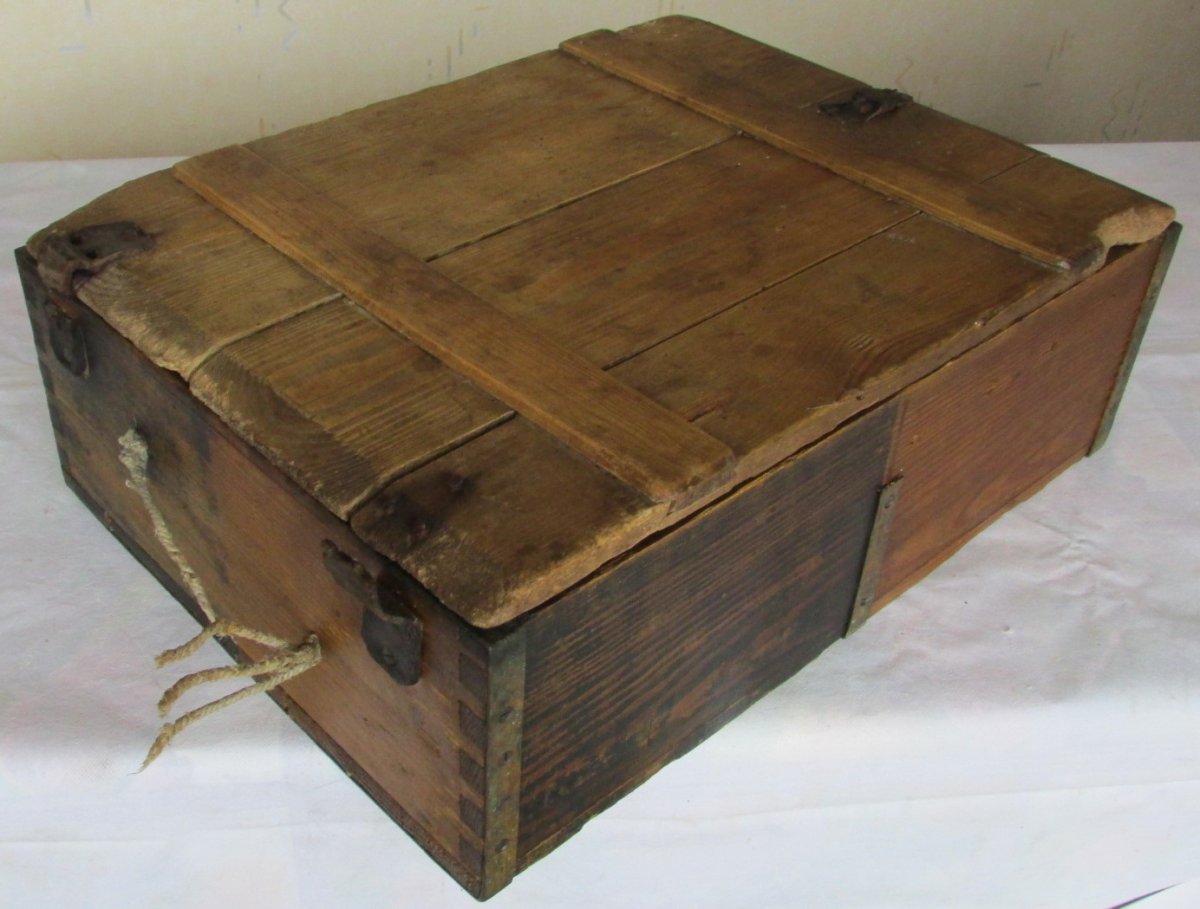

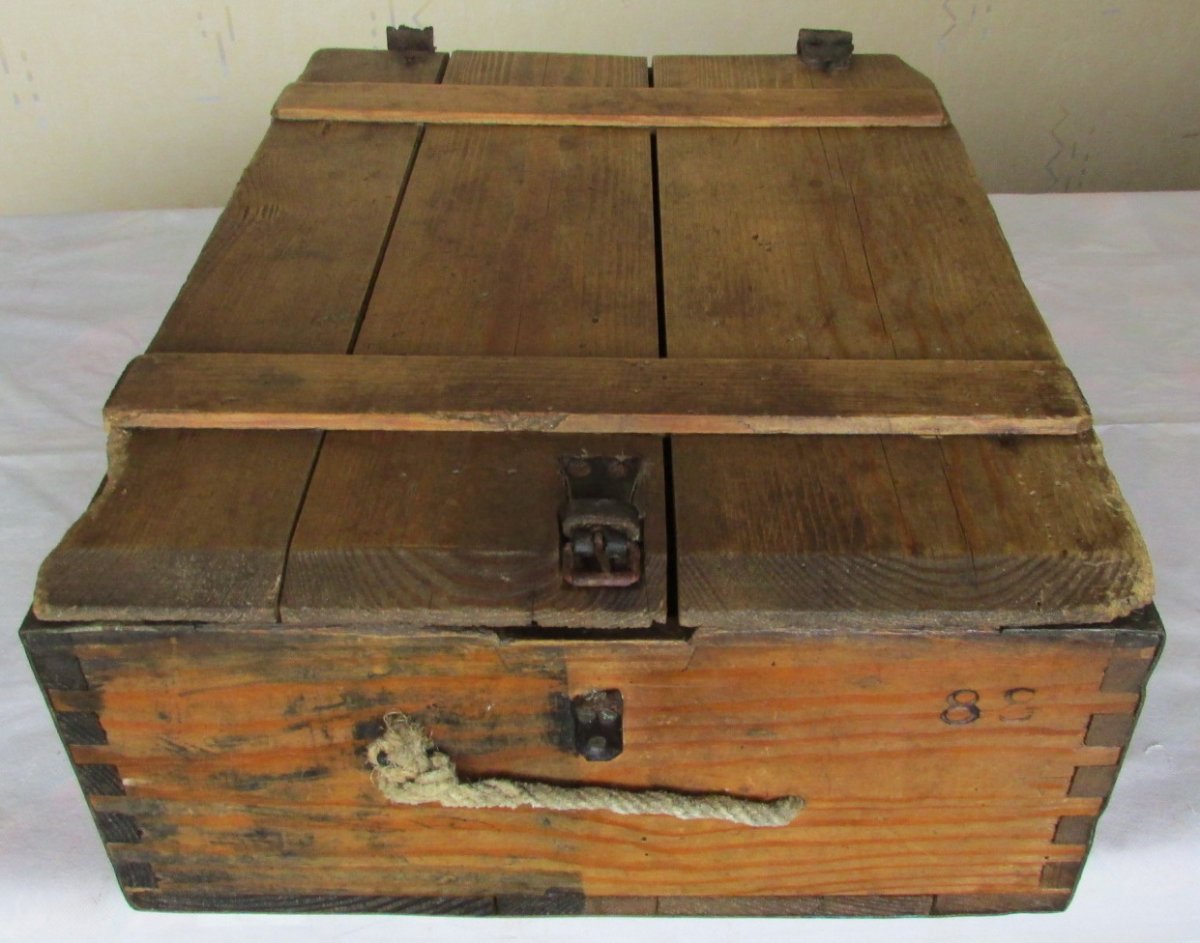

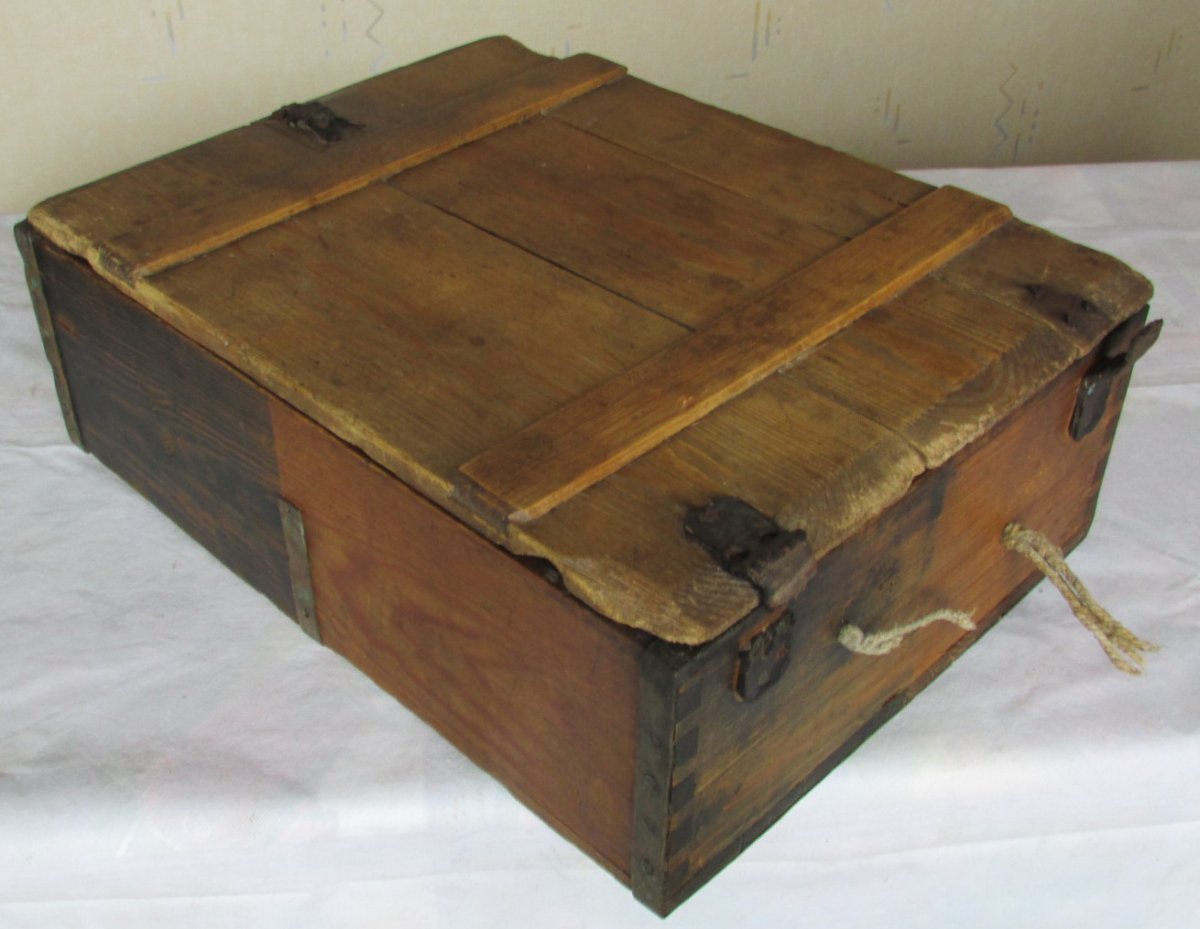

Еще один ящик по ПМВ из моей коллекции.

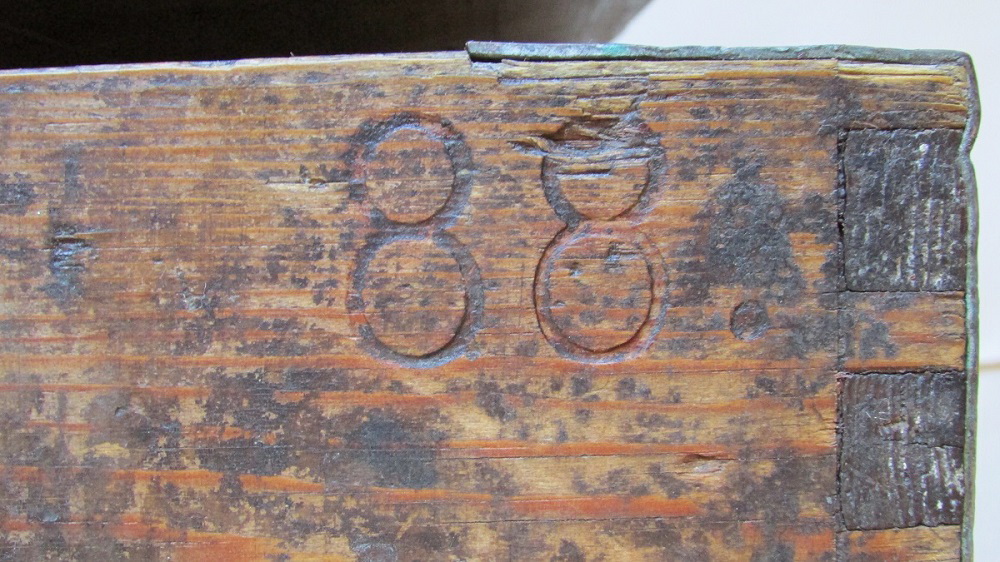

Патронный ящик 88.Обозначение 88-означает "Patronenkasten 88",ящик для 1400 патронов.
Отличие с ящиком 1916 года - в этом ящике шинка для прочности ящика и шурупы из латуни.В ящике 1916 года шинка и шурупы из стали.

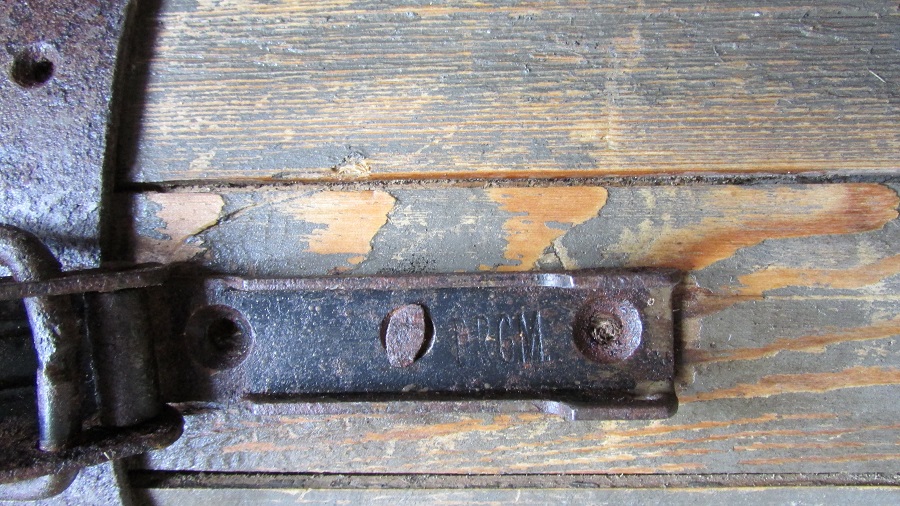

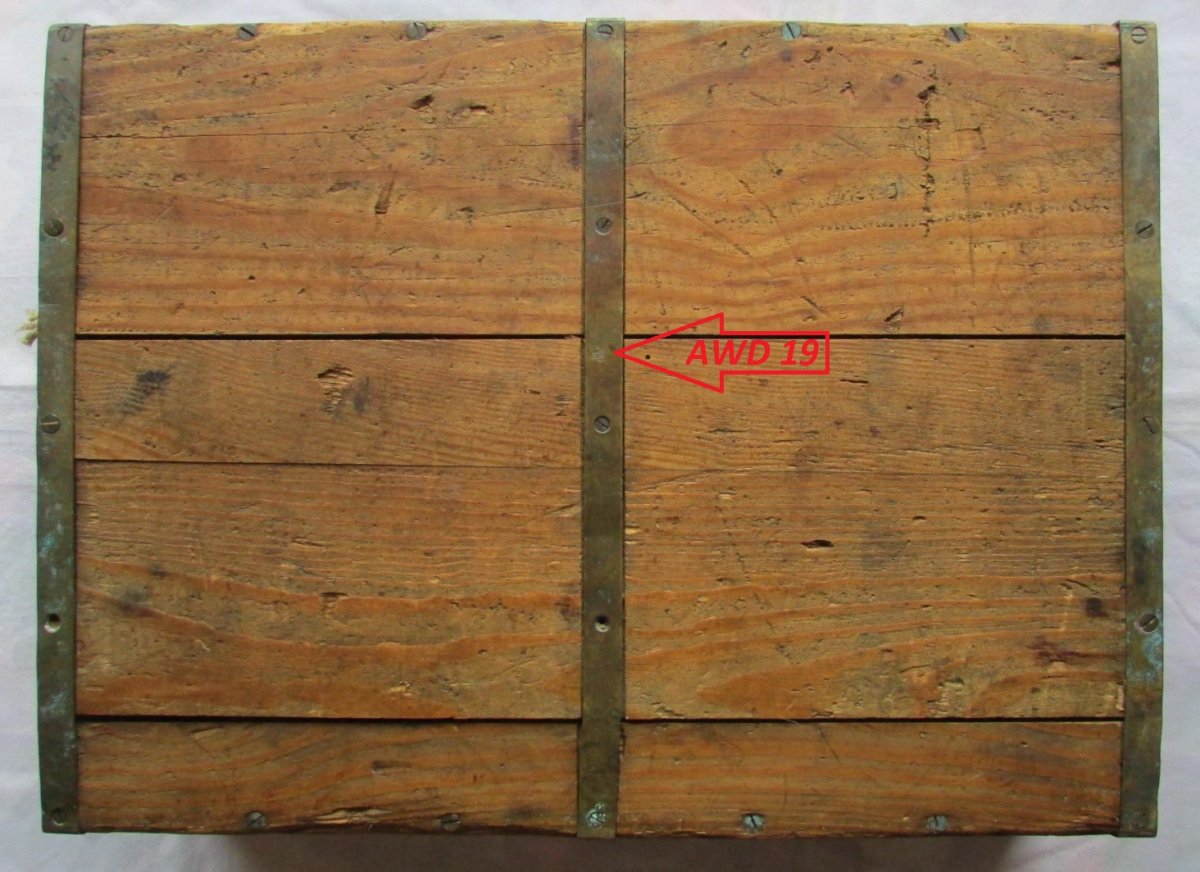

На шинке из латуни клеймо AWD19.
Отличие ручки на ящике 1916 года и ящике 1915 года из тесьмы.

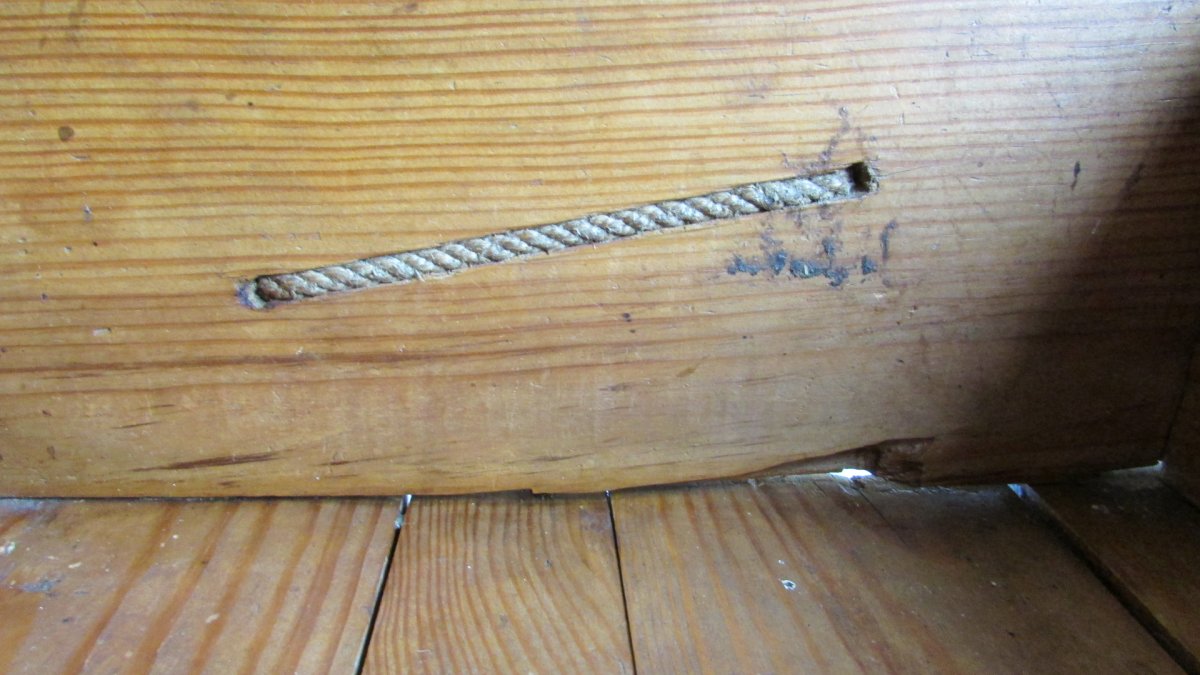

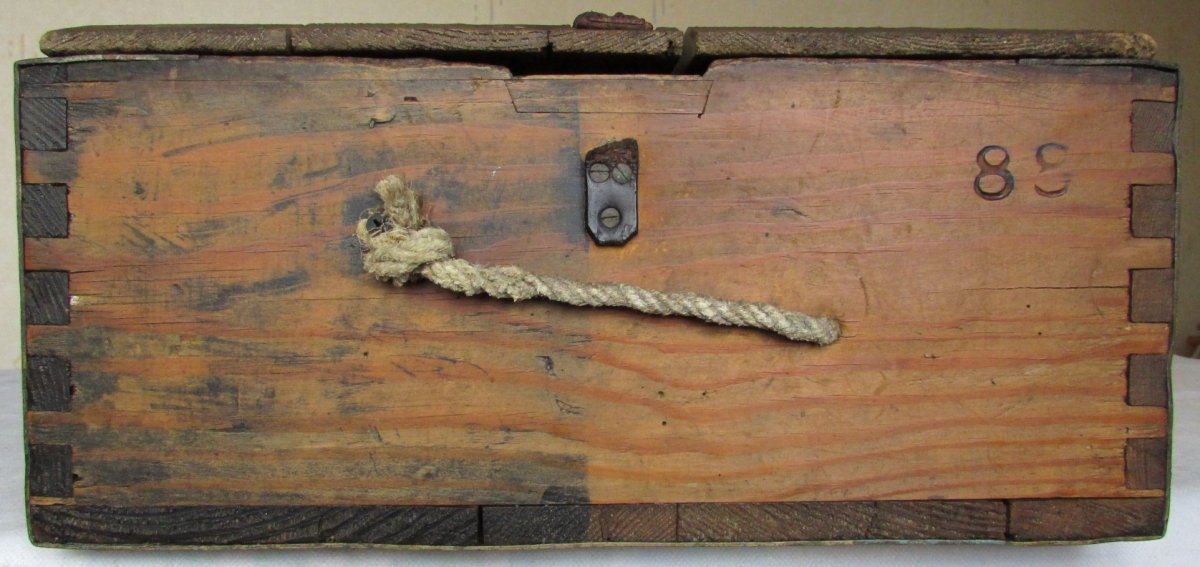

В этом ящике ручки из веревки,рядом с отверстием под ручку-веревку нет никаких отверстий под крепеж ручек другого вида.
Тоесть ящики Patronenkasten 88 на ПМВ были с ручками из тесьмы и кожи ,и были ручки из веревки.

РАЗМЕРЫ
длина 47см.(49см. с петлями из кожи и ручками из веревки)
ширина 34,5см.
высота 16,5см.
вес пустого ящика 4. 059 кг.



А зачем убирать кожаные петли, если они там родные?
