    Приветствую!
    Посчитал что эту тему здесь разместить уместно.Если ошибся разделом,то перенесите...

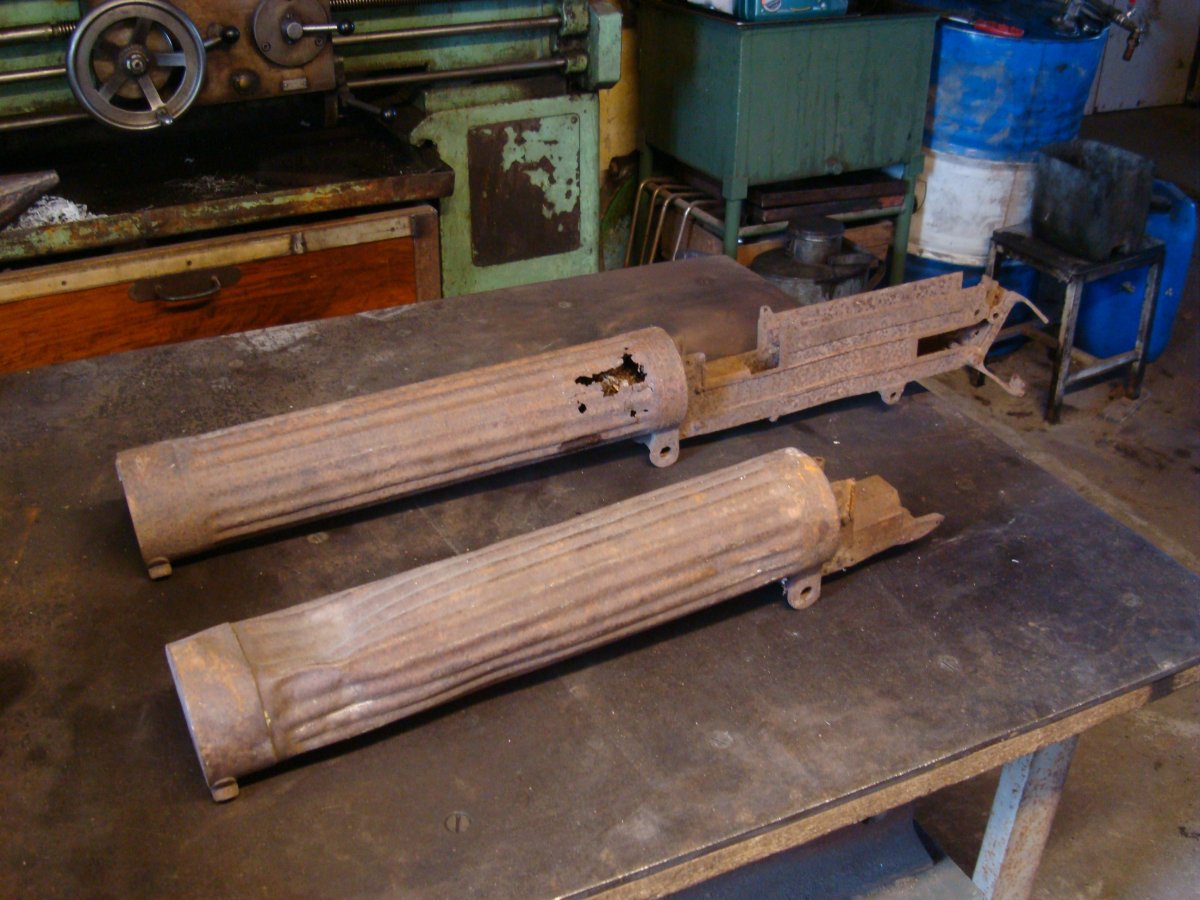

    Давным давно в руки попали "полтора" тела пулемёта Виккерс.И ящики для лент нашлись,и лента холщёвая с патронами,и даже машинка заряжания.
    А вот станок за долгие годы так и не нашёлся.Покупать в Англии не хотелось,тем более что возникла необходимость сразу в ТРЁХ станках...

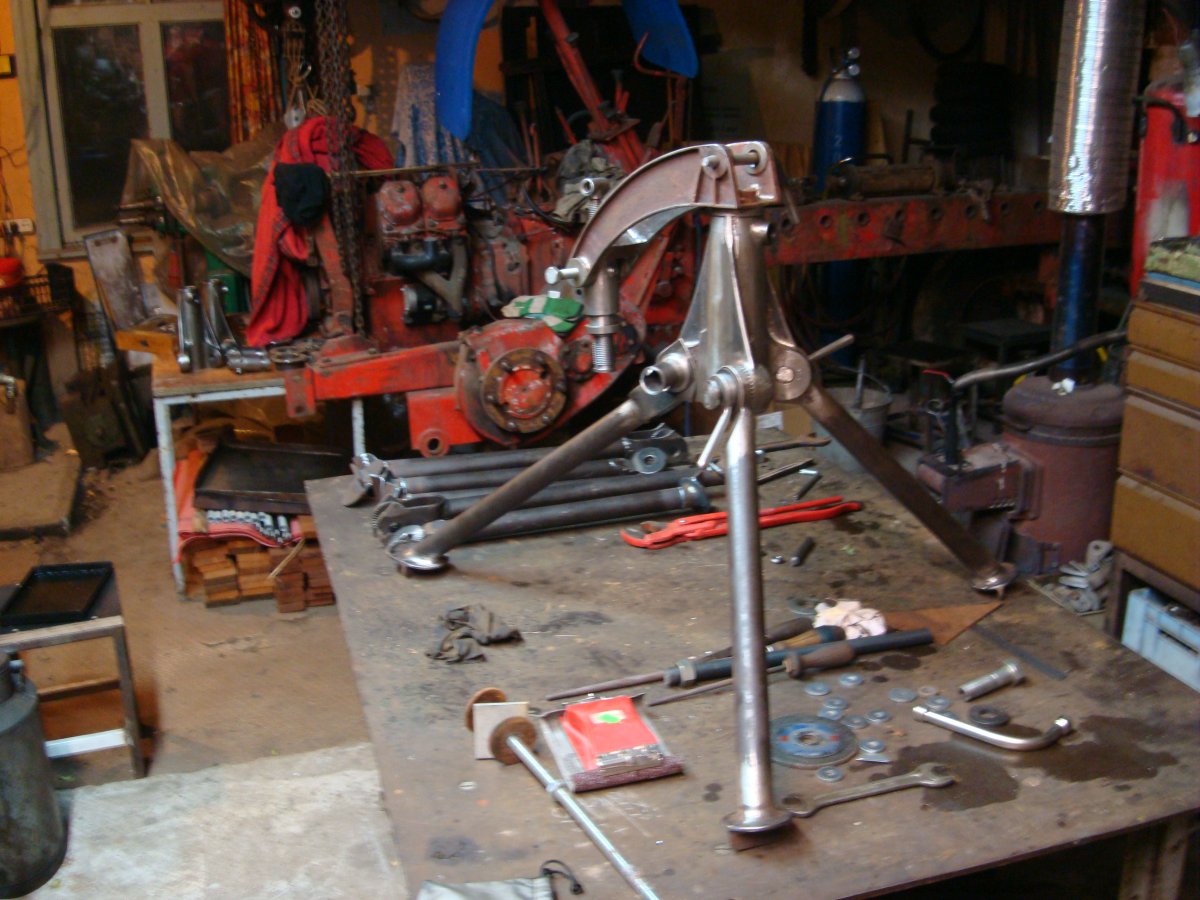

    Одолжил на время у Коллеги "аппарат"и приступил к детальному изучению и эскизированию деталей.

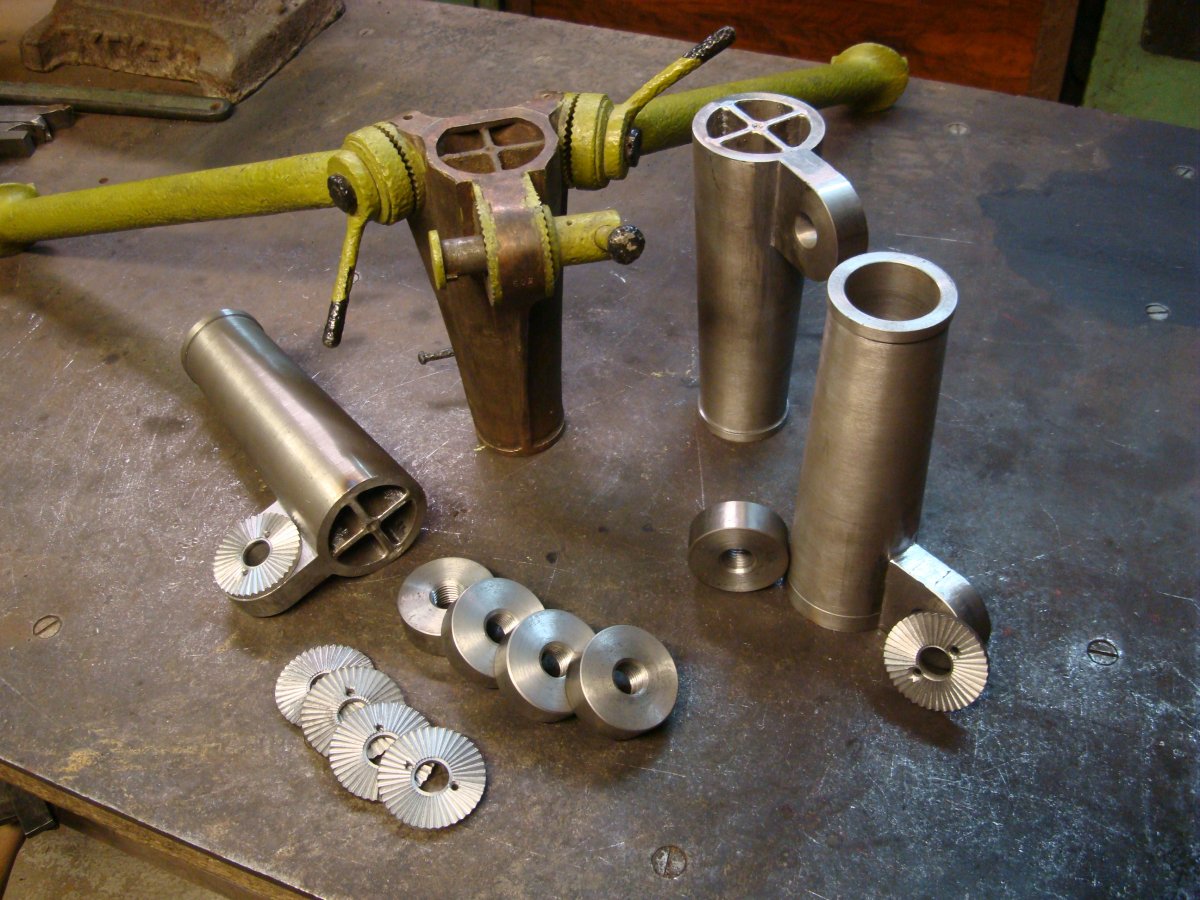

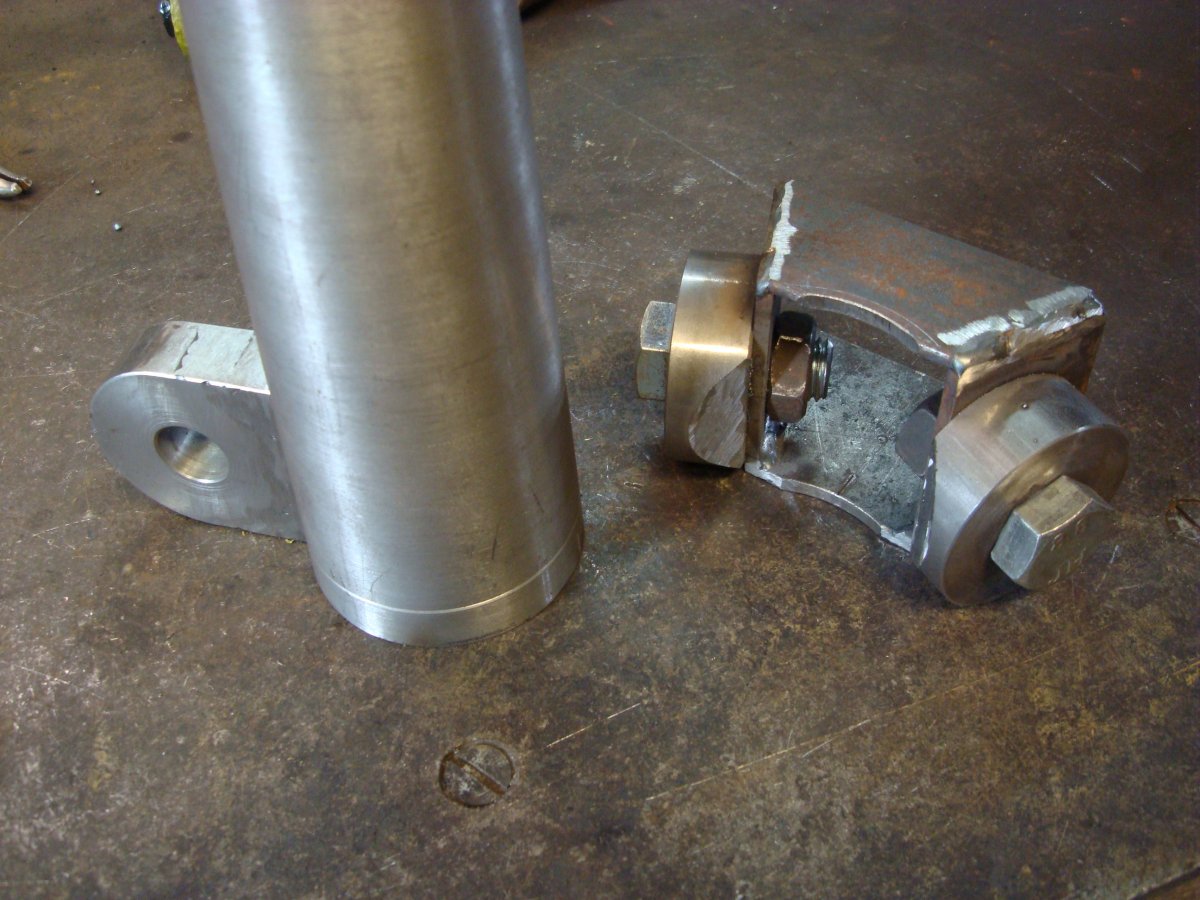

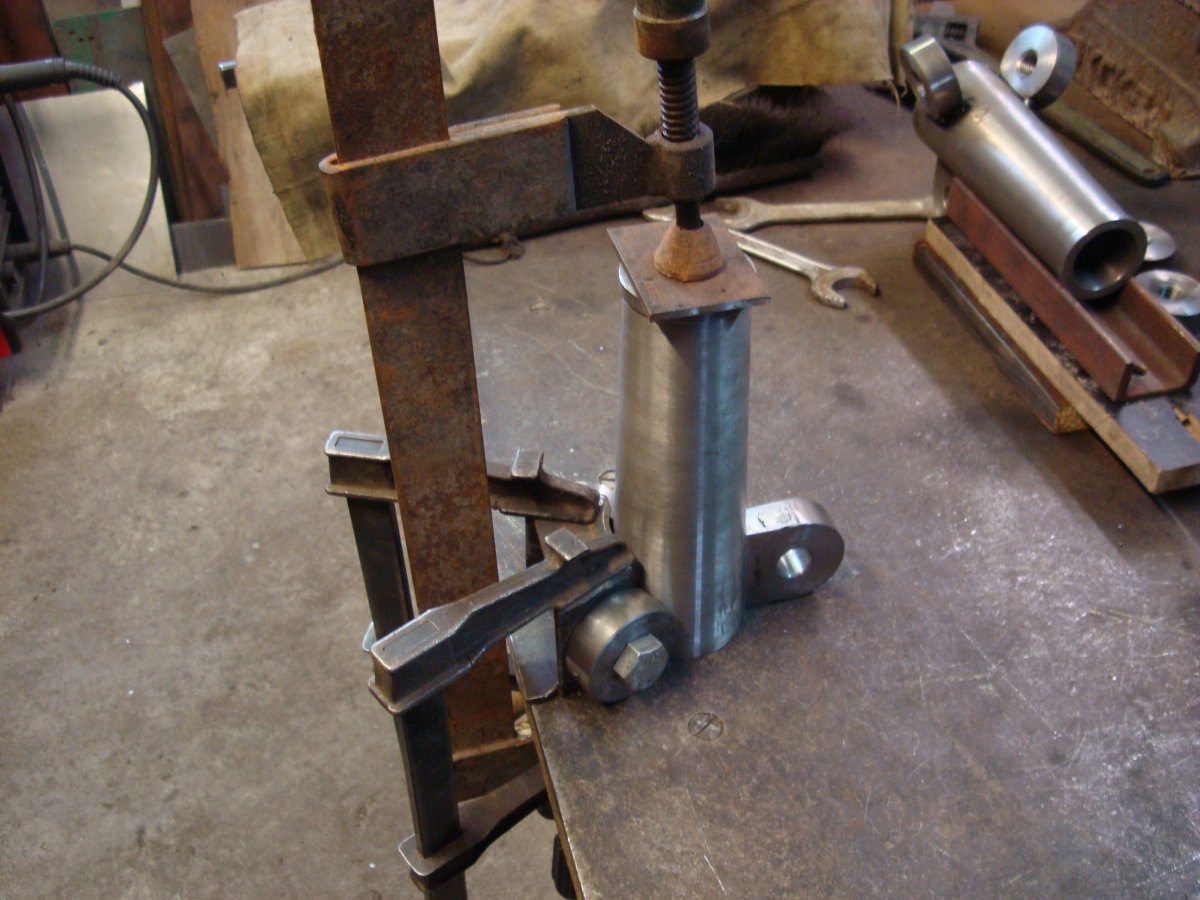

    Вот что из моей затеи начало получаться:


    Images:

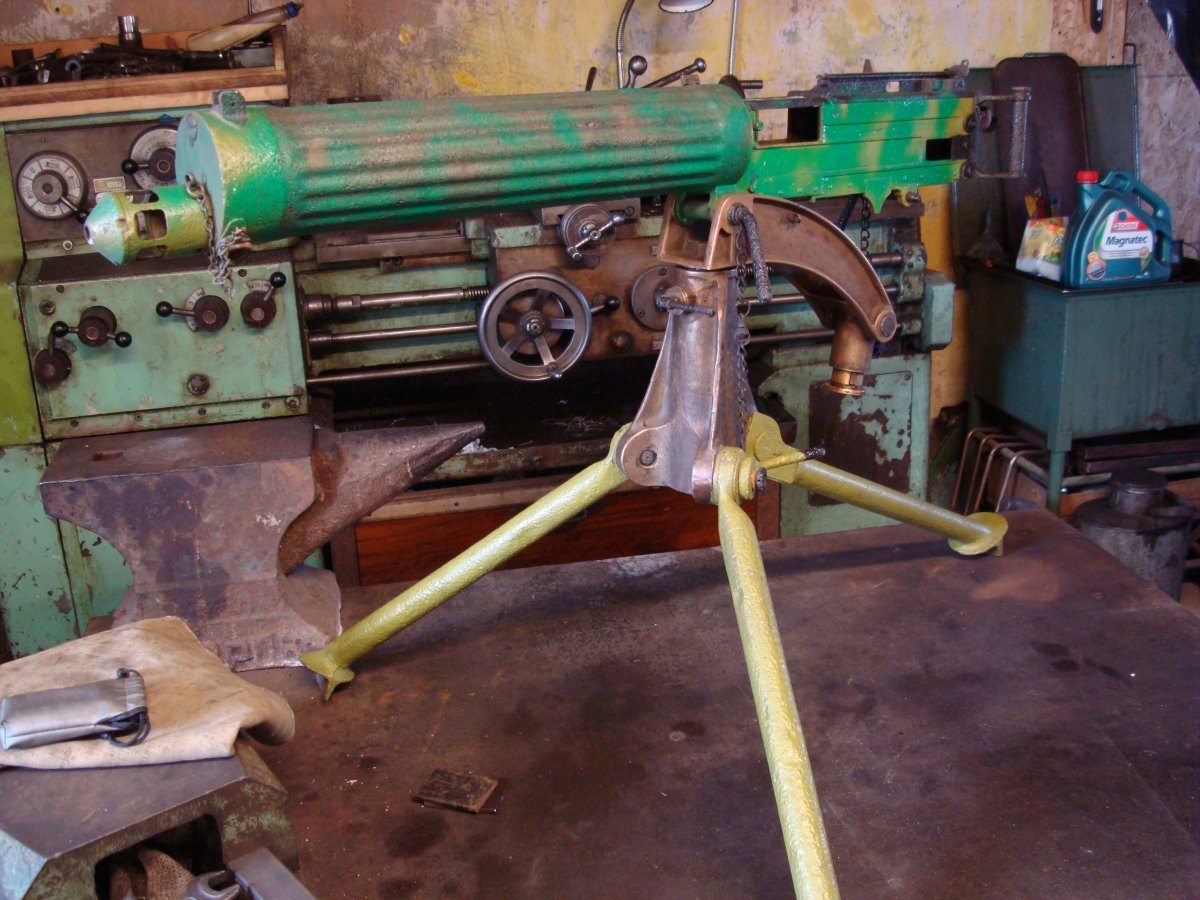

    2018-04-22 04.18.00.jpg
    2018-04-22 04.21.42.jpg

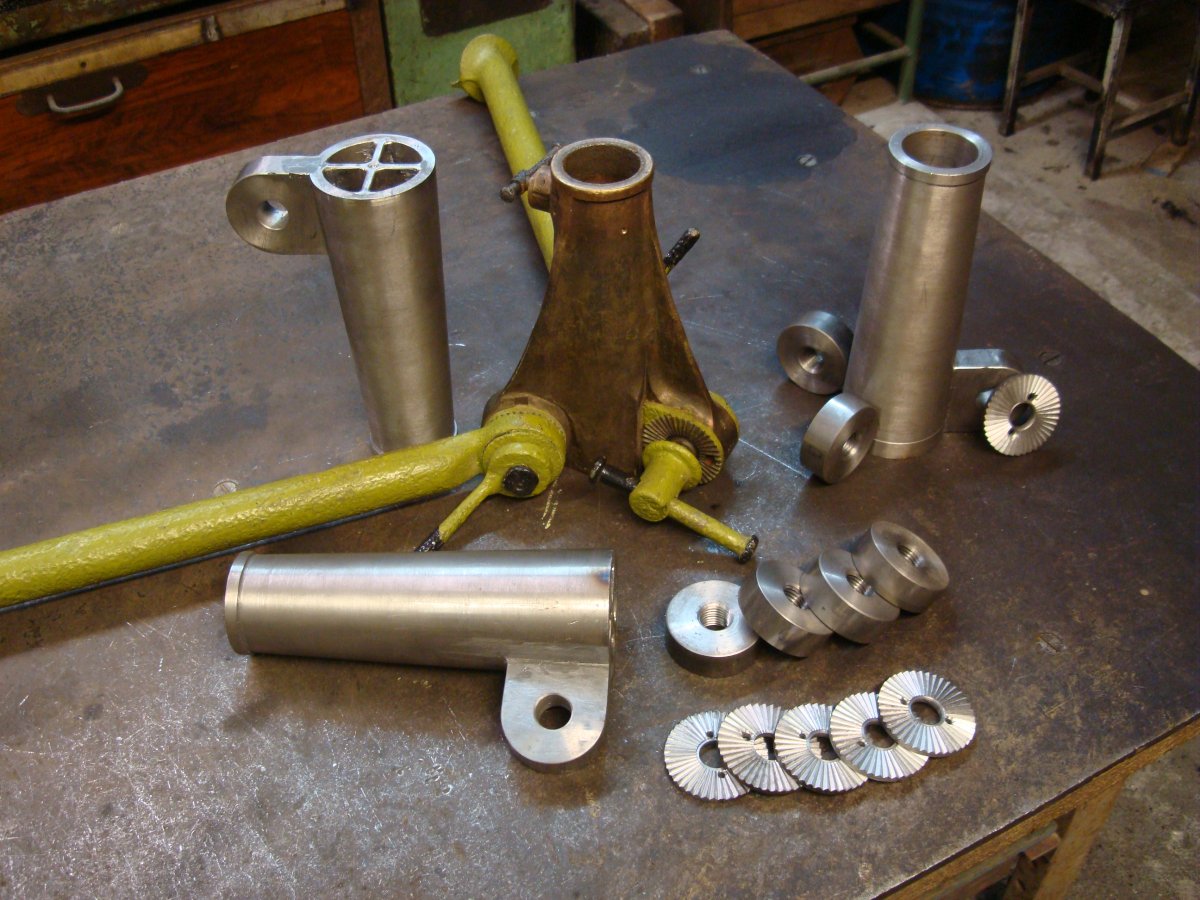

    2018-04-03 06.31.28.jpg
    2018-04-03 06.32.51.jpg
    2018-04-03 23.56.59.jpg
    2018-04-03 23.57.17.jpg
    2018-04-04 02.08.06.jpg
    гринго80, ALEKSAZOV, yuro та 3 іншим подобається це.
  2. Цікаві лоти

    1. Упорний колишок 8,8 Flak 36
      1400 грн.
    2. Нечаста каністра СС, виробник Sandrik. Каністра міцна, не гнила, не сипеться, не перефарбовувалась....
      11000 грн.
    3. Сокира-монтировка ЗІП а/м ЗіС-5 довоєнного випуска, непоганий стан. Довжина 30 см, ширина 12.3 см.
      500 грн.
    4. 300 грн.
    5. З болота.Наче з BMW R 71, або R 12 Обговорення тут:- https://reibert.info/threads/kljuch-z-nimeckogo...
      800 грн.
  3. ROTBEIL

    ROTBEIL Hauptmann

    Повідомлення:
    1.996
    Очень много времени заняли всевозможные токарные работы.Часть я и сам делал,но то что посложнее отдавал специалистам.

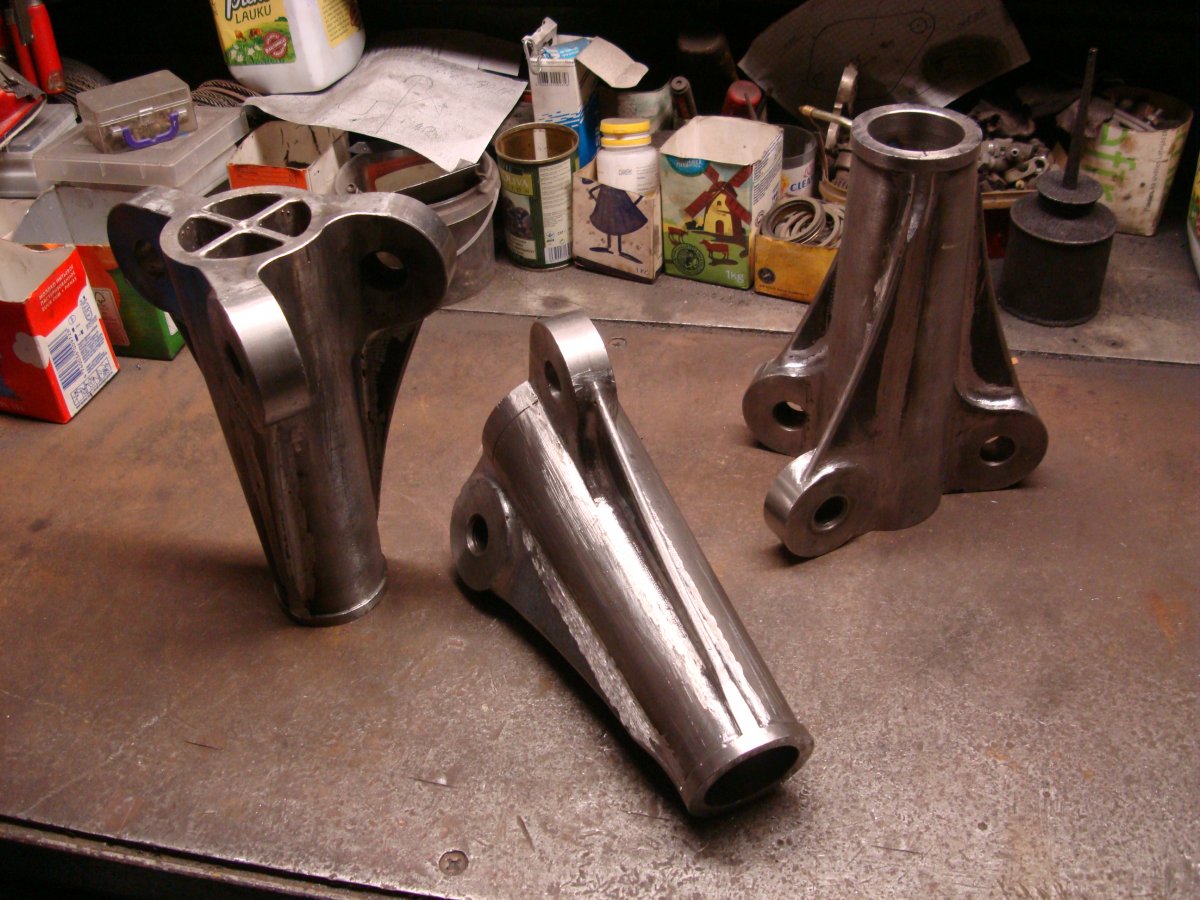

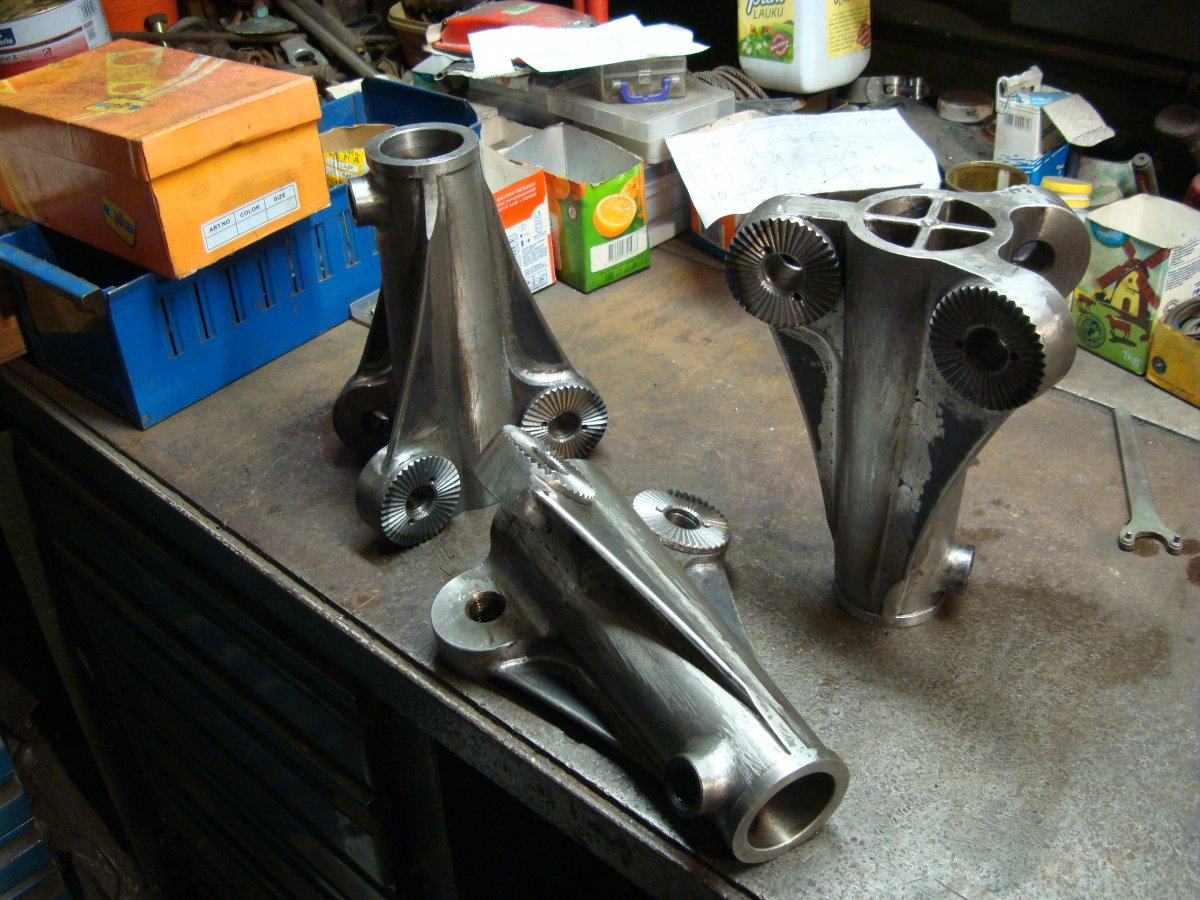

    Изготовление основания практически закончил.


    Images:

    2018-04-11 06.57.08.jpg
    2018-04-13 07.36.29.jpg
    ALEKSAZOV, yuro та gantz подобається це.
  4. ROTBEIL

    ROTBEIL Hauptmann

    Повідомлення:
    1.996

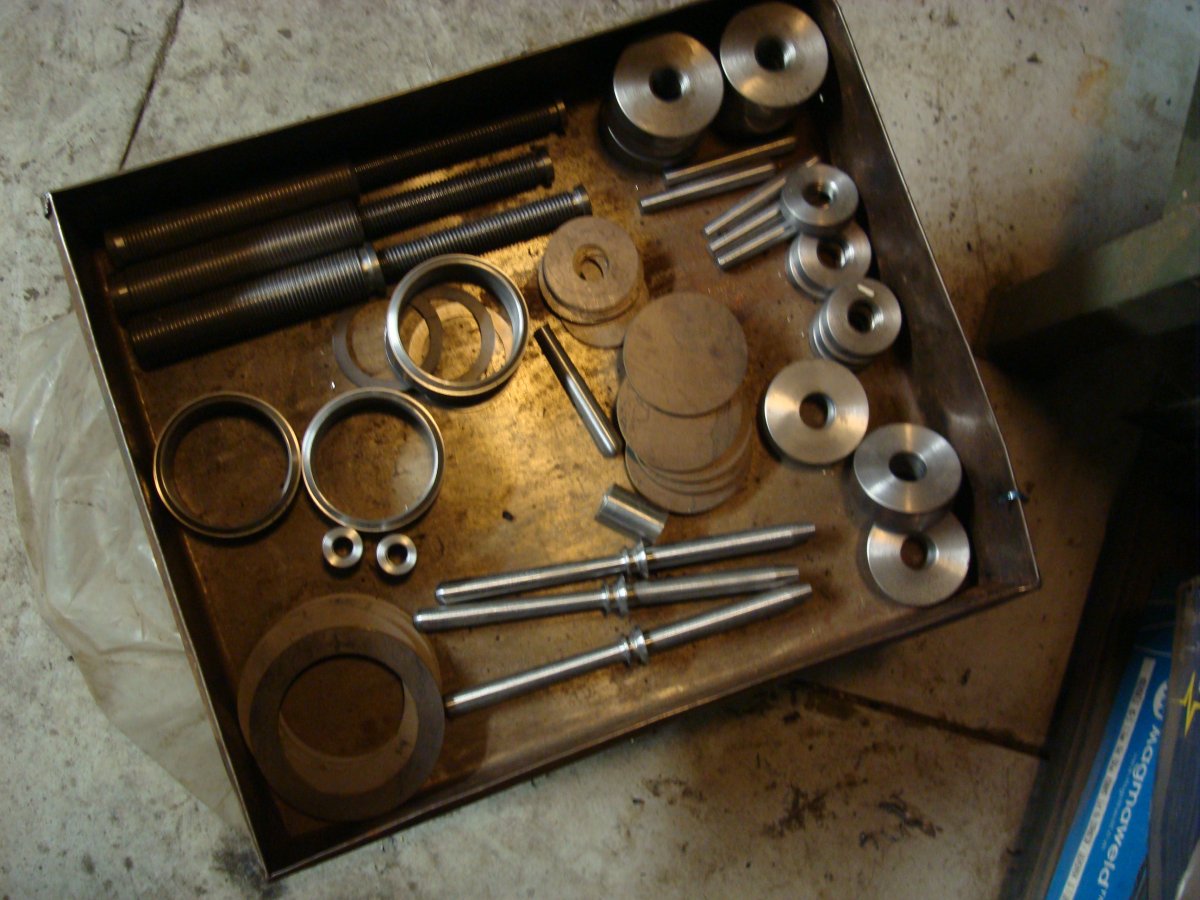

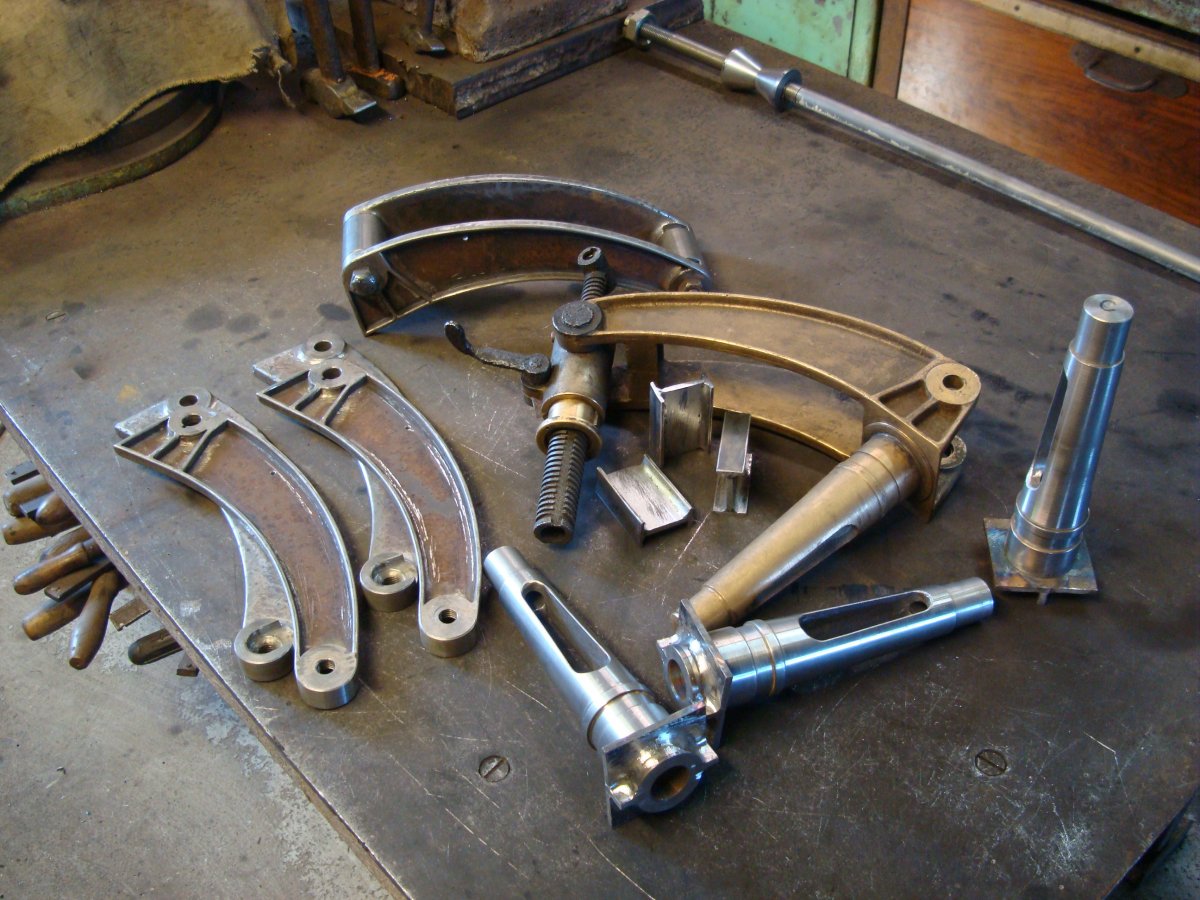

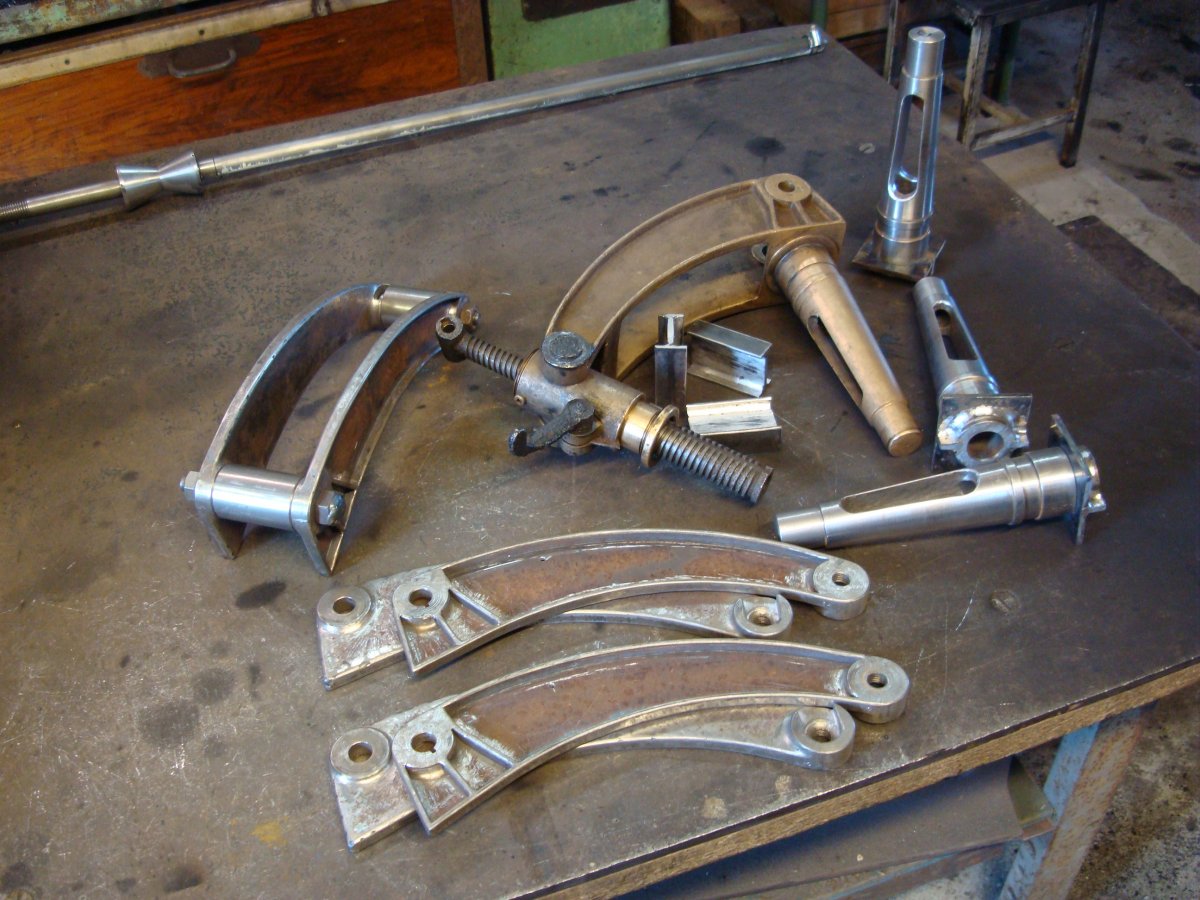

    На начальном этапе очень печалил вид всех этих "втулочек" и "железочек" ,которые станок пулемёта ни как не напоминали...


    Images:

    2018-03-23 00.27.04.jpg
    2018-03-23 00.27.19.jpg
    2018-03-06 06.28.56.jpg
    yuro та gantz подобається це.
  5. ROTBEIL

    ROTBEIL Hauptmann

    Повідомлення:
    1.996

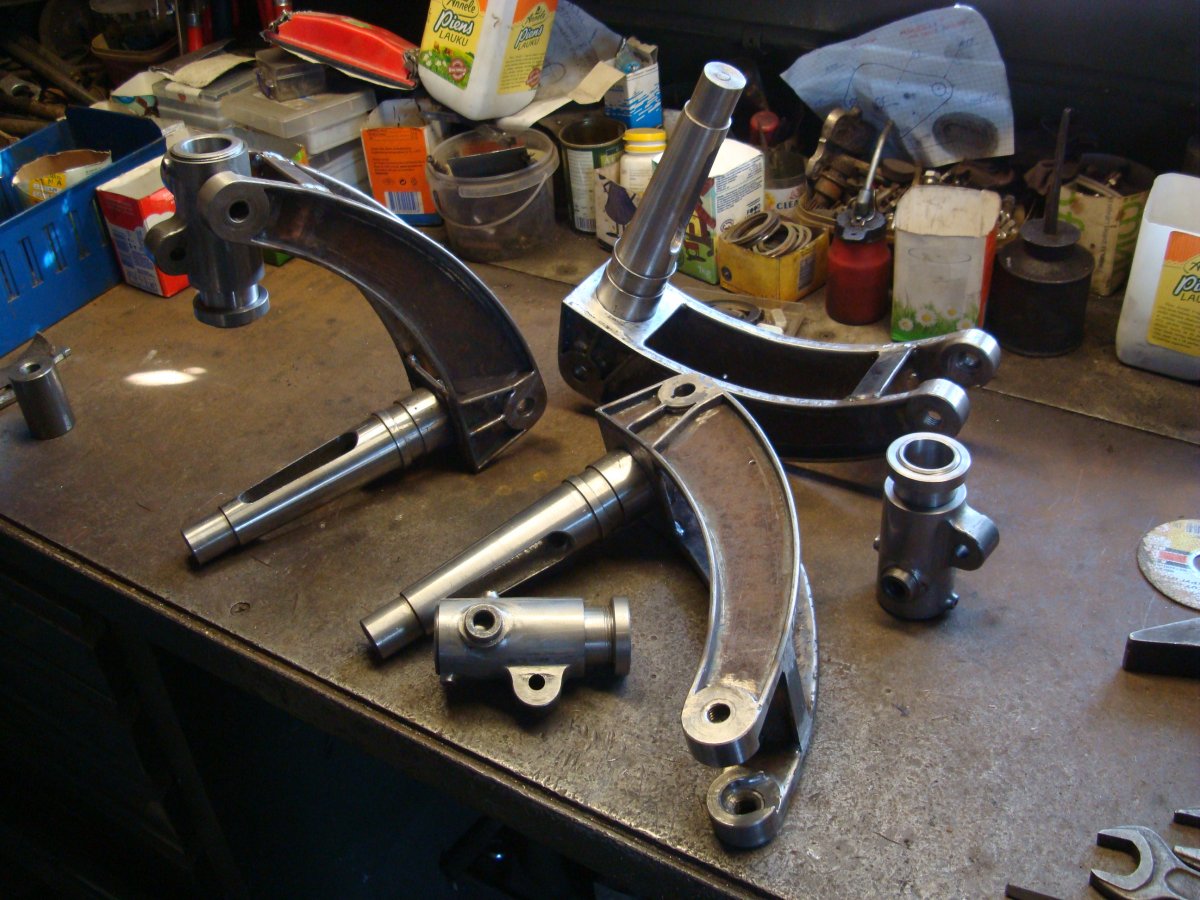

    "вертлюг" и подъёмный механизм практически готовы:


    Images:

    2018-03-29 01.09.45.jpg
    ALEKSAZOV, yuro та gantz подобається це.
  6. ROTBEIL

    ROTBEIL Hauptmann

    Повідомлення:
    1.996

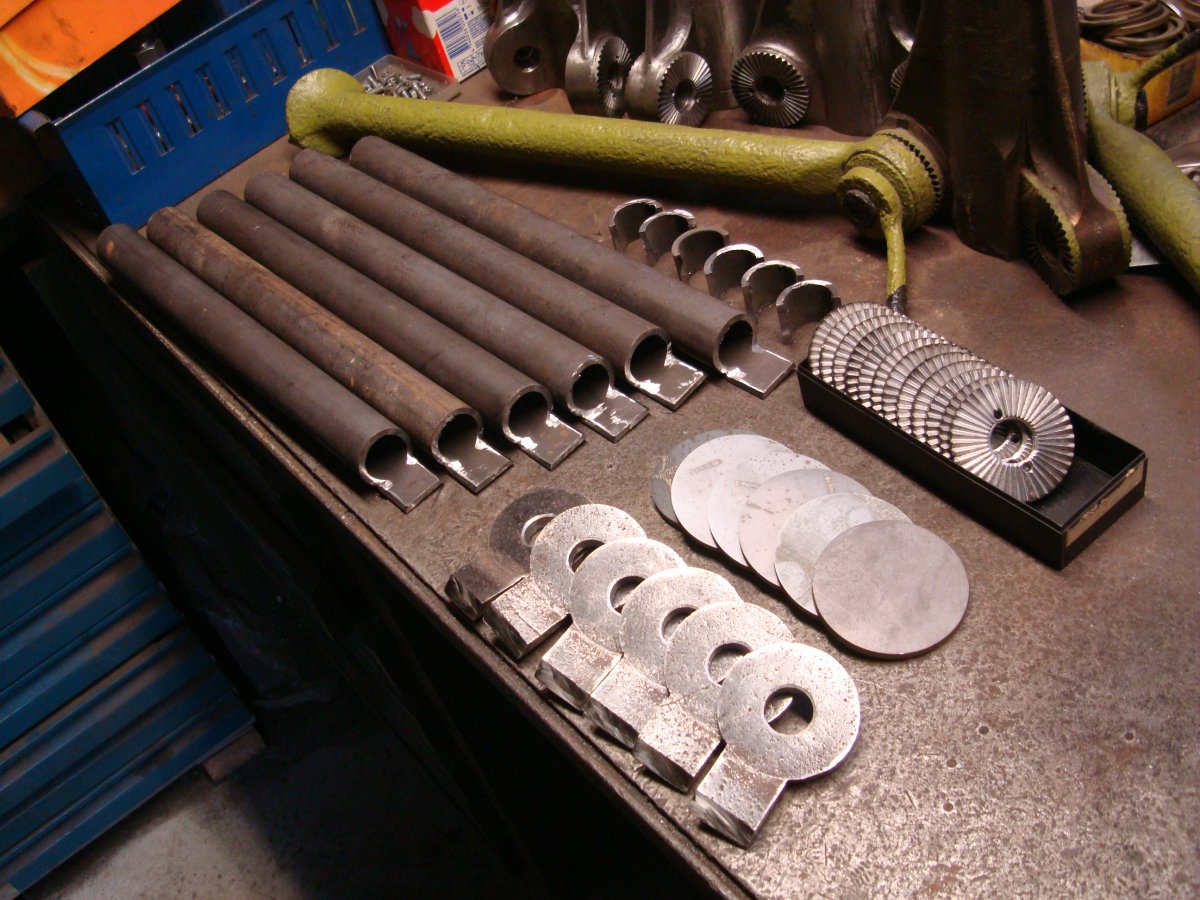

    Сейчас занимаюсь ногами.К концу недели надо закончить всё - Коллега просит вернуть "аппарат" - начинается музейный сезон...


    Images:

    2018-04-16 03.26.47.jpg
    2018-04-18 04.27.27.jpg
    гринго80, yuro та gantz подобається це.
  7. ROTBEIL

    ROTBEIL Hauptmann

    Повідомлення:
    1.996

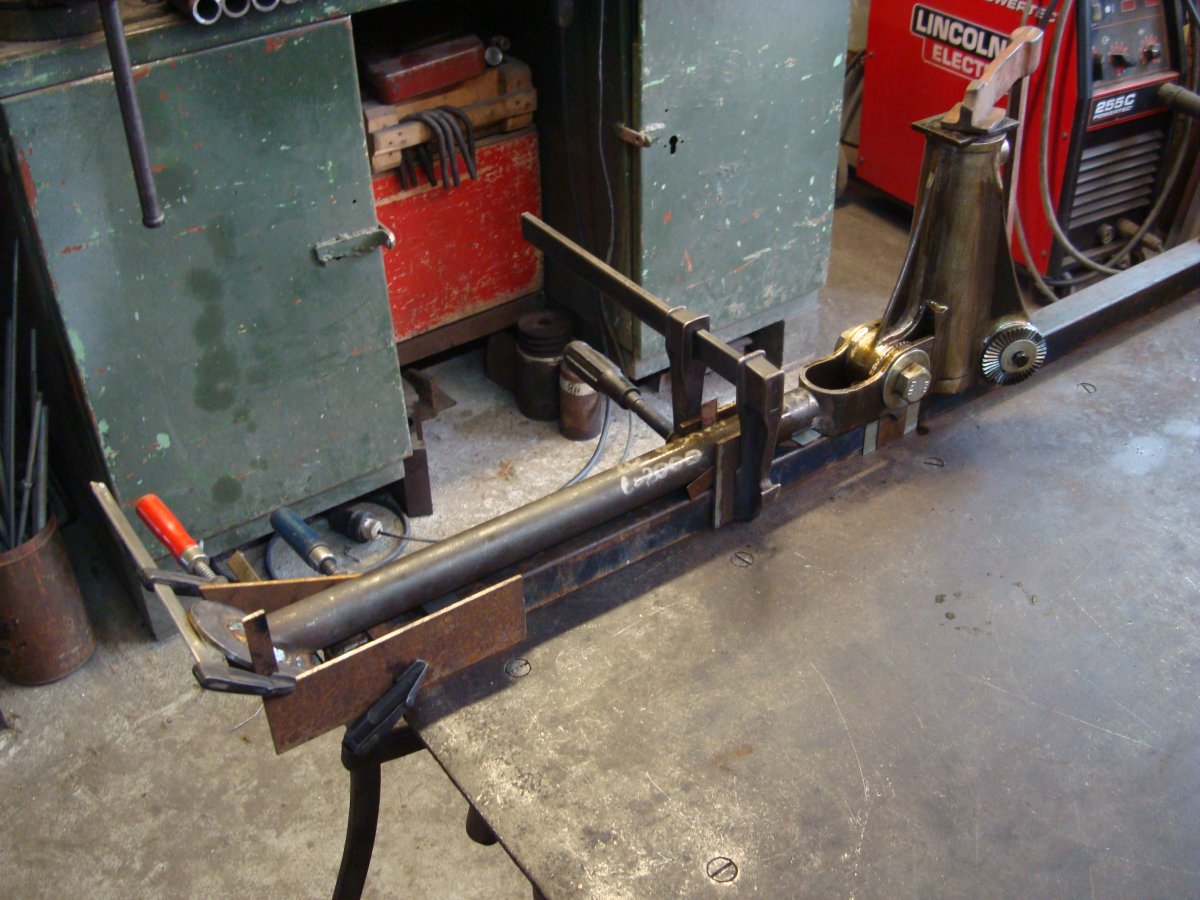

    Готовы задние ноги на три станка


    Images:

    2018-04-23 04.01.16.jpg

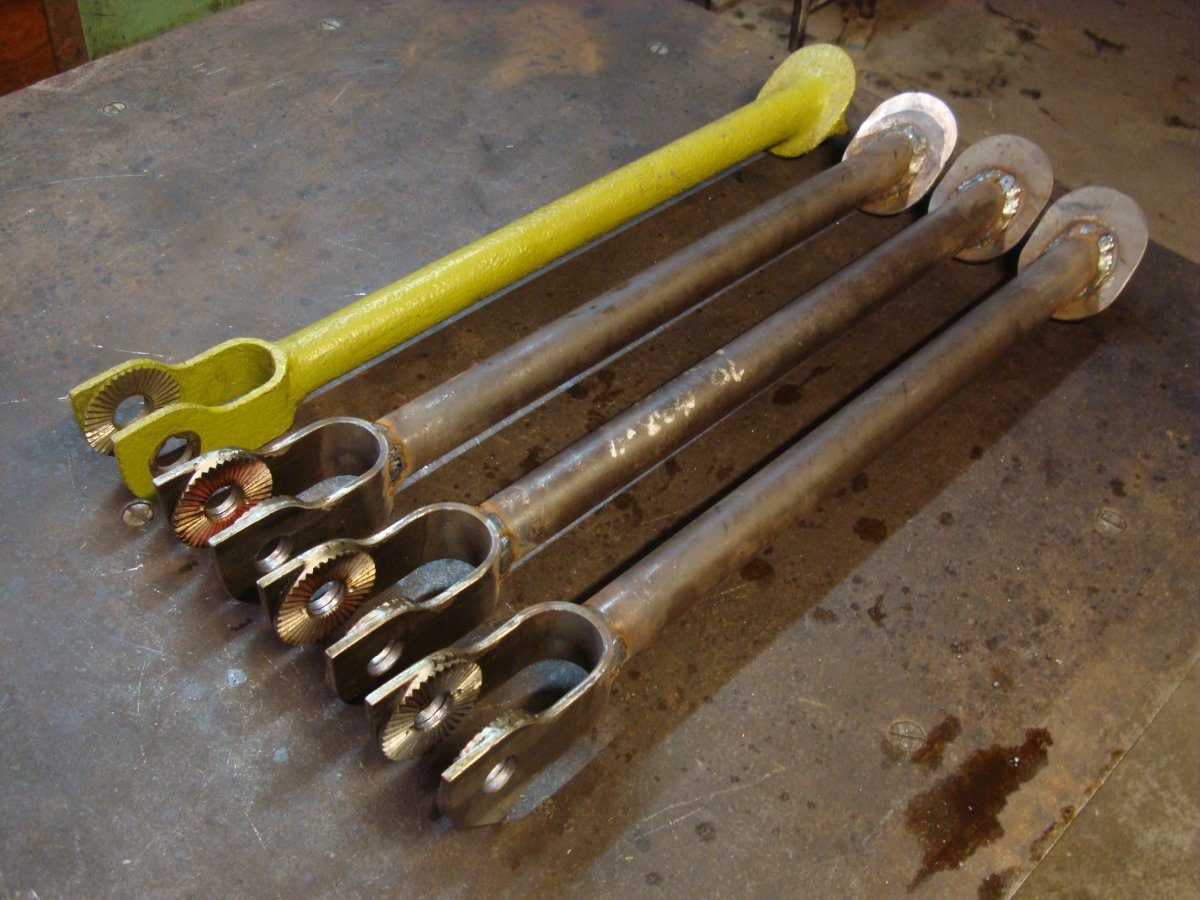

    2018-04-23 06.39.25.jpg
    yuro та gantz подобається це.
  8. ROTBEIL

    ROTBEIL Hauptmann

    Повідомлення:
    1.996

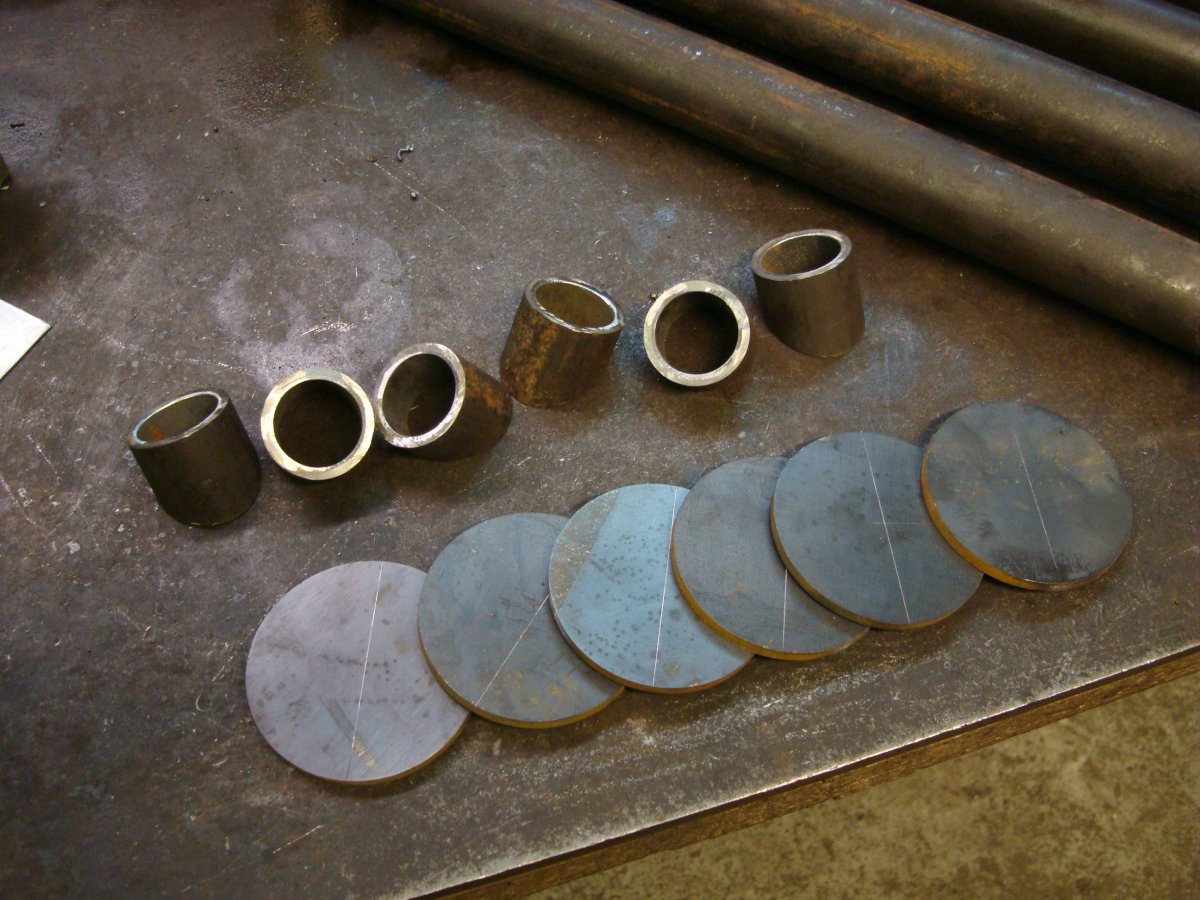

    Передние ноги обретают вид,завтра "копытца" надо делать


    Images:

    2018-04-24 06.24.11.jpg
    2018-04-24 06.24.22.jpg
    Останнє редагування модератором: 25 кві 2018
    yuro та gantz подобається це.
  9. Willi Shtuber

    Willi Shtuber Stabsfeldwebel

    Повідомлення:
    881
    Адреса:
    172 infanterie regiment
    :smile_12:Отличная работа и правильный подход!
    А у нас тренога на "максим" более упрощенная, образца 1904 года (хотя в некоторых источниках ее ошибочно называют "тренога виккерса", очевидно из-за схожести конструкции).


    Images:

    yuro, gantz та ROTBEIL подобається це.
  10. ROTBEIL

    ROTBEIL Hauptmann

    Повідомлення:
    1.996
    Такую ,с седлом,я уже сделал несколько лет обратно.На ней забавный фиксатор положения передних ног.Специально ездил в Питер к одному частному Коллекционеру у которого была оригинальная.Он разрешил всё досконально замерить и заэскизировать,а фотографировать запретил...

    gantz подобається це.
  11. ROTBEIL

    ROTBEIL Hauptmann

    Повідомлення:
    1.996

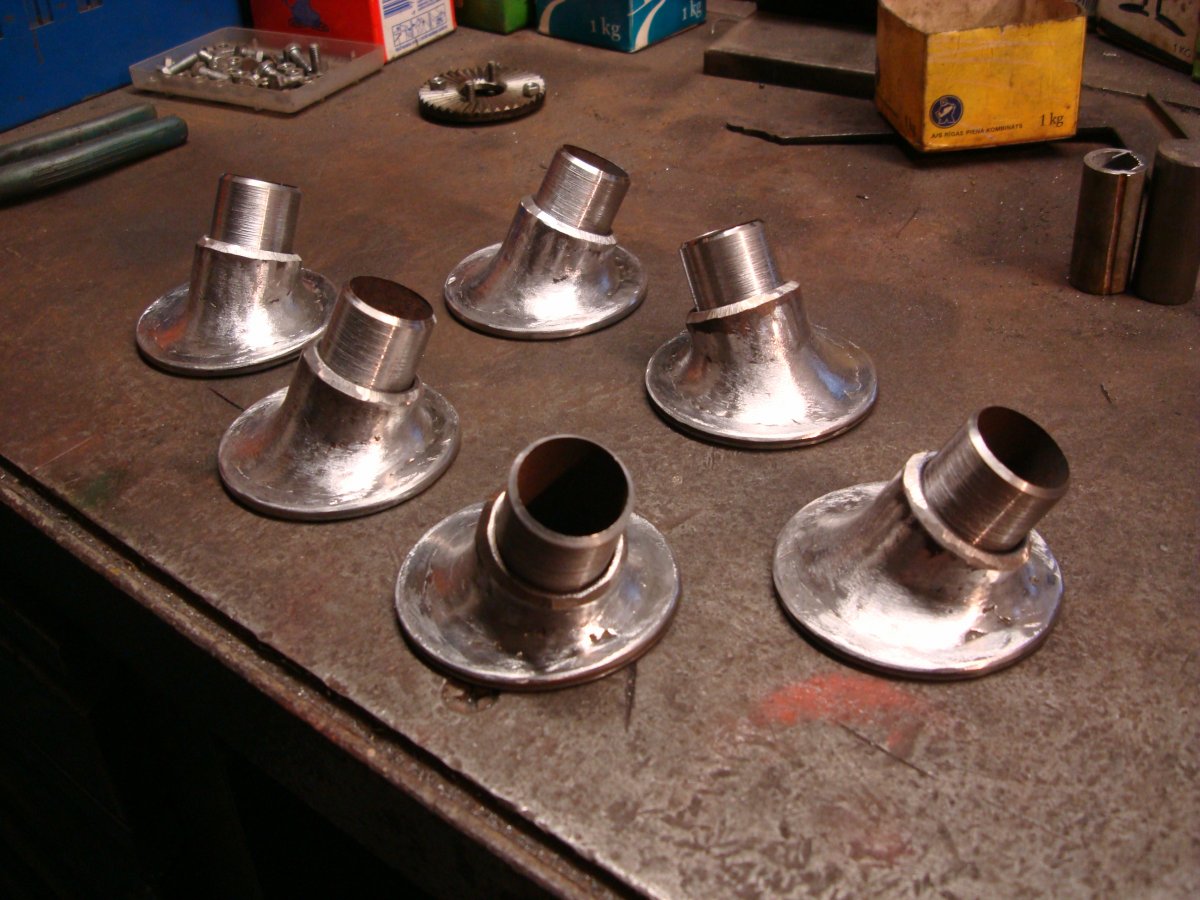

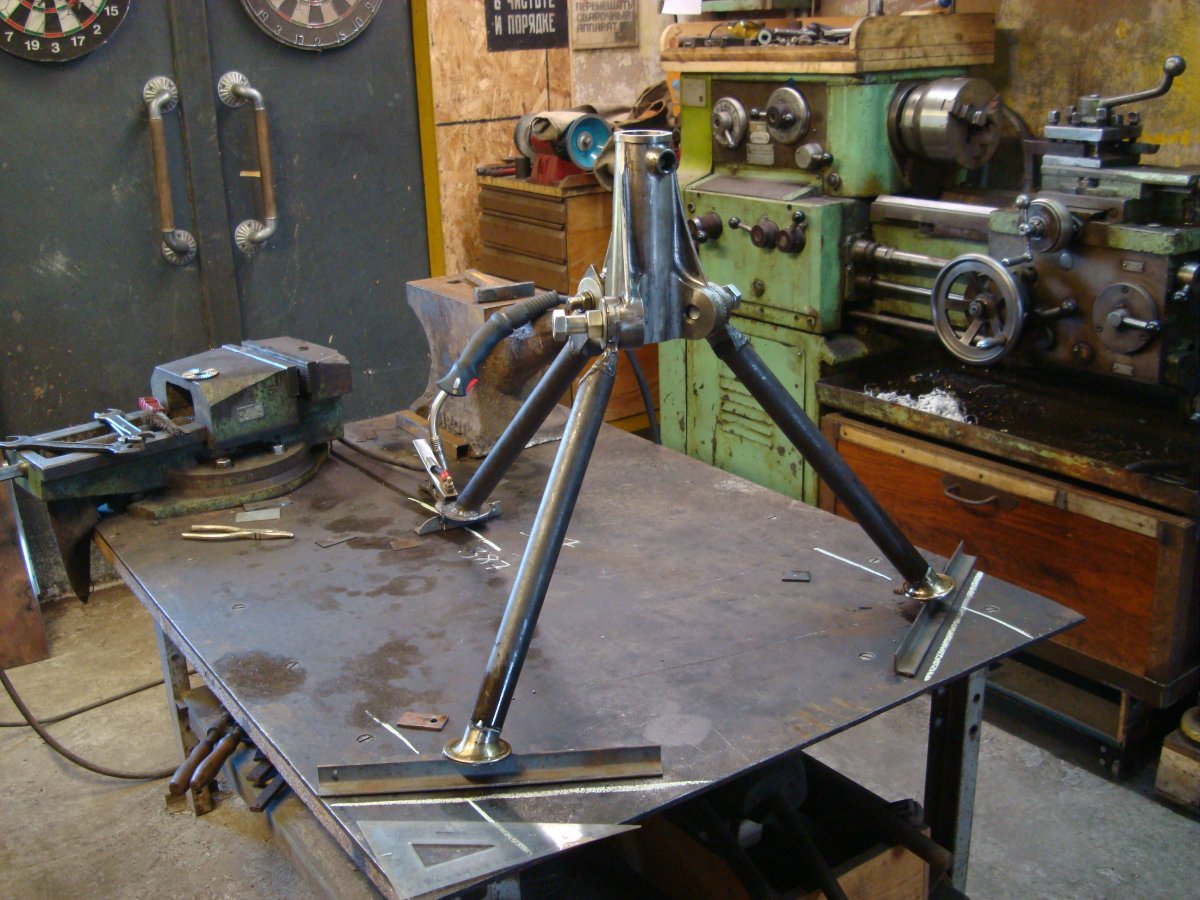

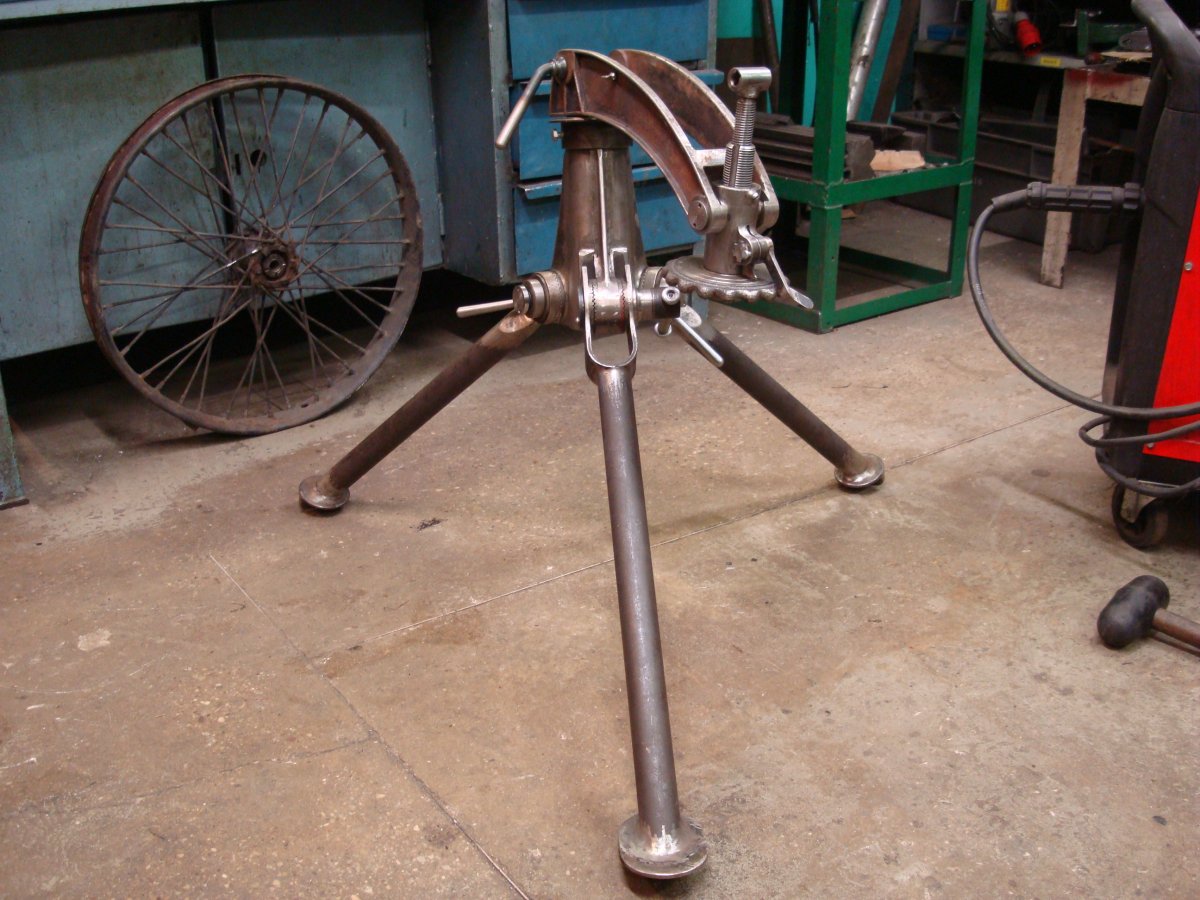

    сделал "копытца" и ,в общем то,собрал уже все станки...

    Осталась "рутина" - доварить что на прихватках и зачистить "километры" швов...


    Images:

    2018-04-25 05.59.53.jpg
    2018-04-25 20.06.50.jpg

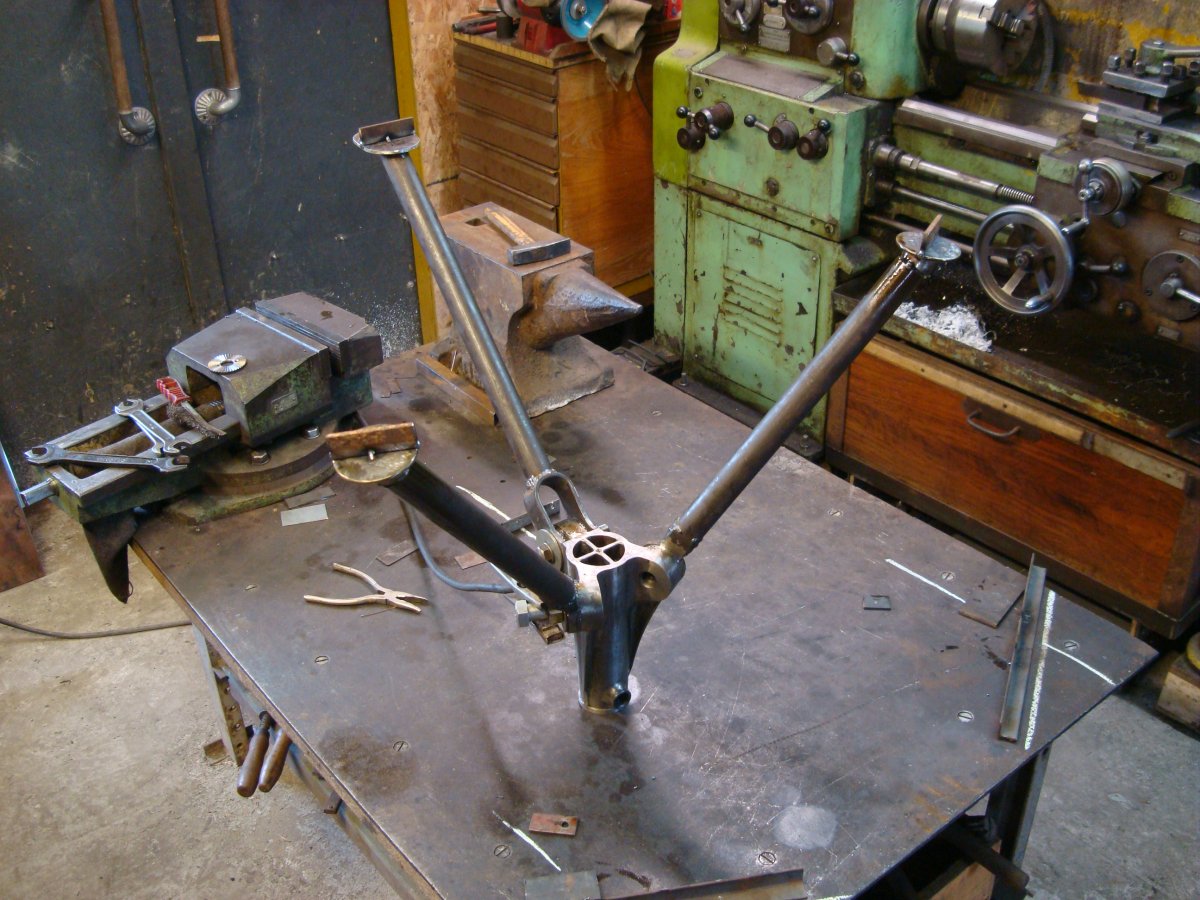

    2018-04-25 20.11.22.jpg
    ALEKSAZOV, yuro та gantz подобається це.
  12. ROTBEIL

    ROTBEIL Hauptmann

    Повідомлення:
    1.996

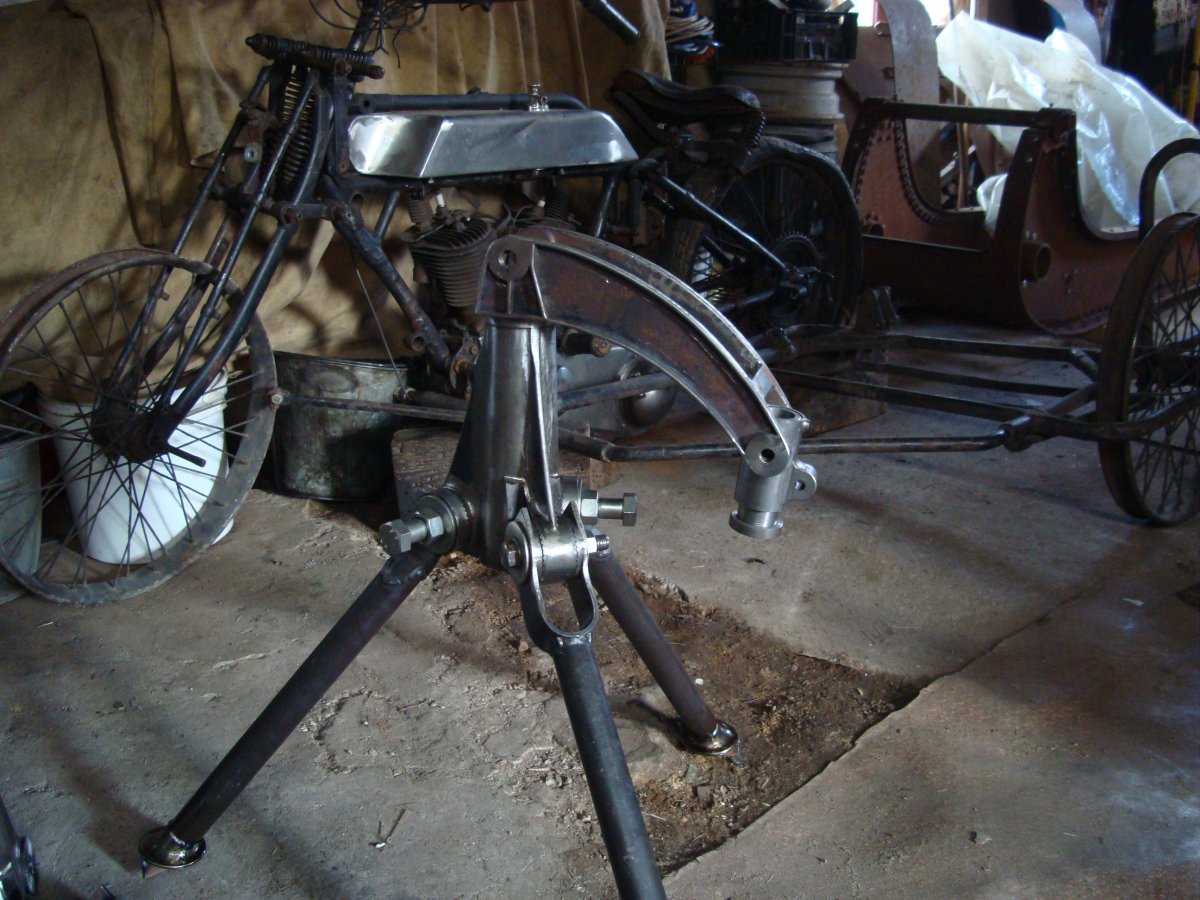

    ...а на заднем плане,собственно то,ради чего затеял эту эпопею с станками :
    мотоцикл "Клино" 1916 года выпуска,поставлявшийся в РИА с установленным в коляске "Виккерсом"


    Images:

    2018-04-26 04.21.15.jpg
    гринго80, yuro та gantz подобається це.
  13. ROTBEIL

    ROTBEIL Hauptmann

    Повідомлення:
    1.996
    После долгой паузы вернулся к проекту...
    Закончил все "закрутки" для ног.


    Images:

  14. ROTBEIL

    ROTBEIL Hauptmann

    Повідомлення:
    1.996

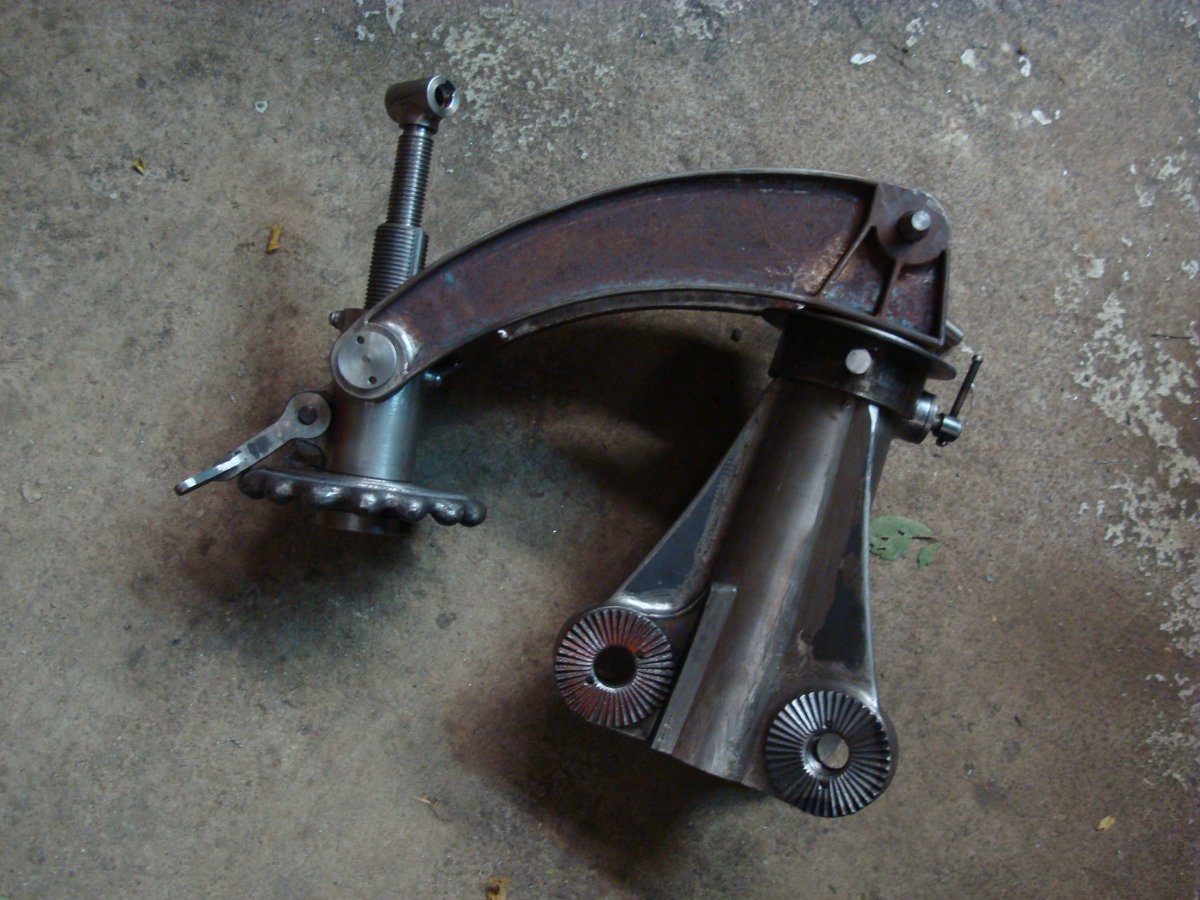

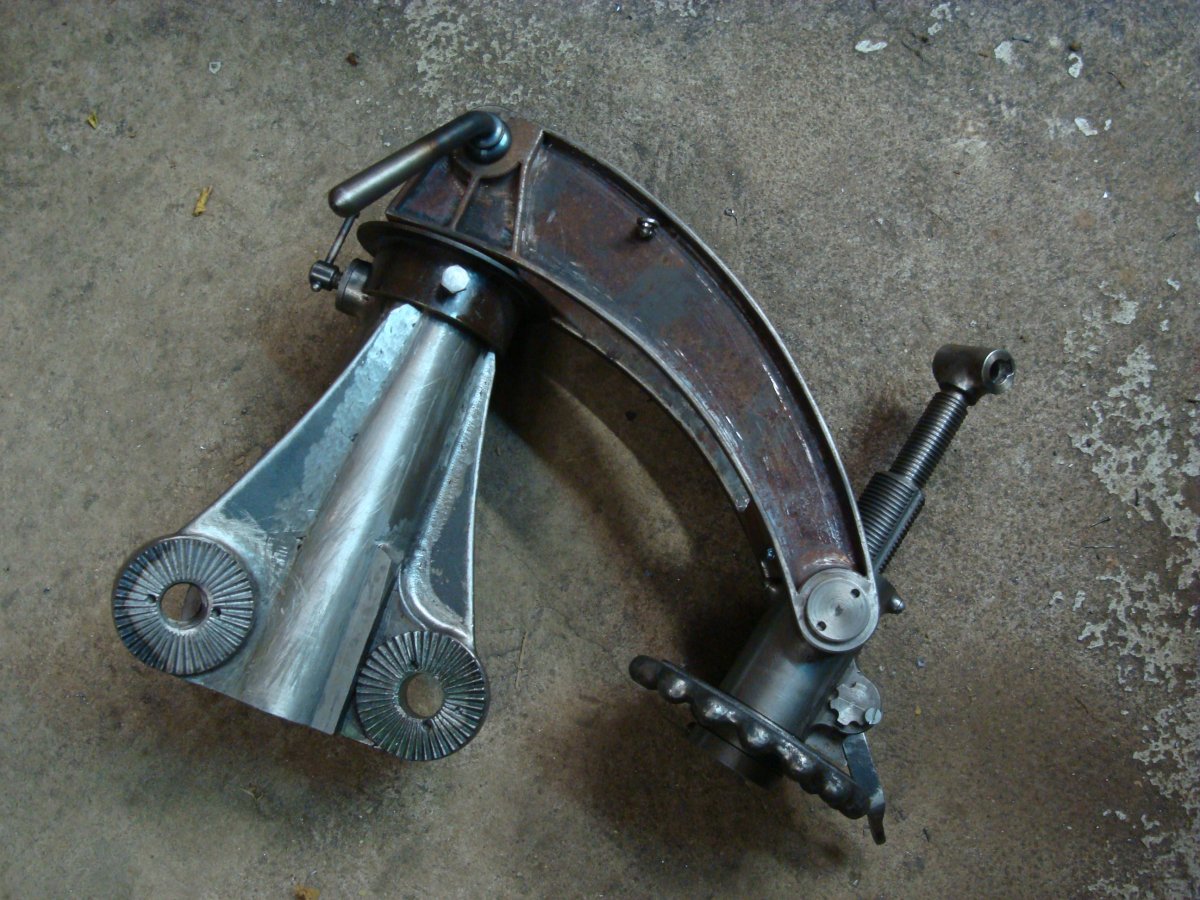

    ....окончательно собрал подъёмный механизм:


    Images:

  15. ROTBEIL

    ROTBEIL Hauptmann

    Повідомлення:
    1.996

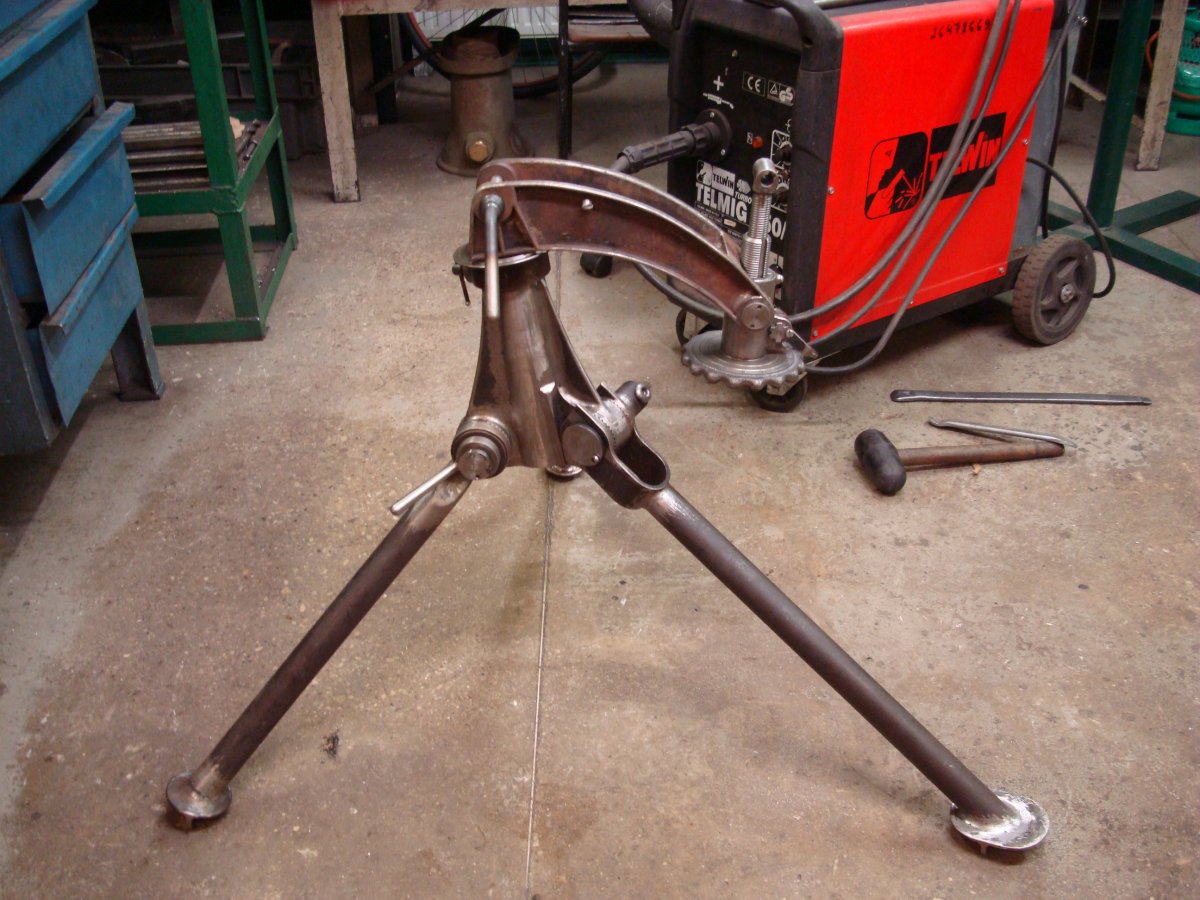

    ....и станок отправлен в мастерскую к Коллегам где будет снова разобран,отпескоструен,окрашен,и произведены гальванические работы - меднение и чернение.
    Надеюсь что через некоторое время будут фото полностью законченного предмета.
