"Изготовление экипировки и снаряжения" или очумелым ручкам и нетолько!!!

Тема посвящается всем тем, кто по различным жизненным причинам предпочитает изготавливать униформу и предметы экипировки самостоятельно, своими руками! Я надеюсь, что созданная тема будет пополняться не только материалами, предоставленными мной, и комментариями к ним, но и материалами таких же энтузиастов как Я! Всем учавствующим за ранее СПАСИБО!!!!



Первый "проект" который хочу предоставить вниманию публики !
Германский подсумок для патронов образца 1895 года ,так называемый "короб" М1895.
Выполняется он из кожи коричнево-рыжего, натурального цвета , гладкой стороной внутрь, и крашеной в черный цвет "замшевой" стороной наружу (окраска кожи производиться по принципу покраски ранцевых ремней или поясных ремней Германии на Вторую мировую-ворсом наружу гладкой стороной внутрь) Что ещё характерно для данной модели -латунная фурнитура: два латунных шпенька ремней навески подсумка на поясной ремень, два латунных шпенька ремней закрывания крышки подсумка и довольно таки специфическая латунная рамка для зацепа Y портупеи или ранцевым ремням. Расположение обойм в подсумке рядное, по три обоймы в секции(три секции в подсумке) Для извлечения обоймы из средней секции , имеется тесьма ,потянув за которую подымается обойма вверх(похож на принцип извлечения Р-08 из кабуры пенала )Для удобстваизвлечения обойм с боковых секцый в торцевых стенках имеються полукруглые вырезы как на этом снимке http://reibert.info/forum/attachment.php?attachmentid=1125869&d=1323442290 под которыми пришивались ремешки для закрывания крышки подсумка....

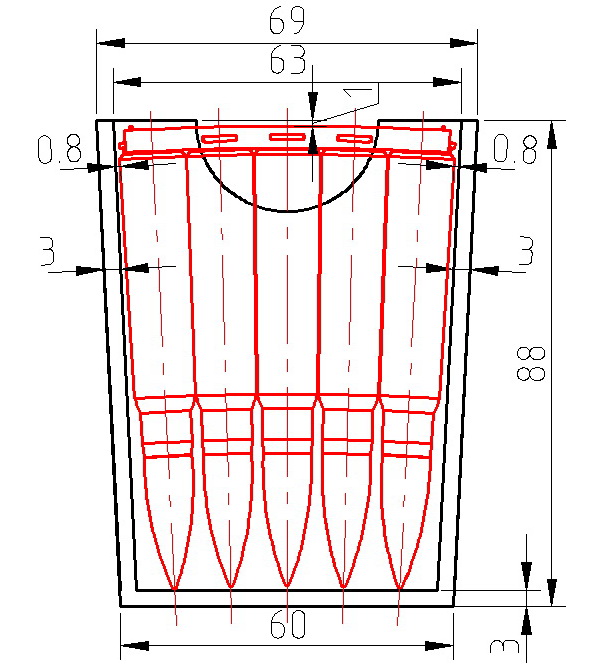

Представляю вам чертежи лекал подсумка выполненые мной в автокаде путем сопоставления имеющихся размеров рамки подсумка с фотографиями подсумка, а так же сопоставления получившихся размеров лекал с размерами обоймы(благо размеры обойм в инете найти не составило труда) , припуск на свободное доставание боймы учитывался...Если у кого то есть данный подсумок или кто то обладает более точными размерами подсумка поправте меня пожалуйста. Буду благодарен

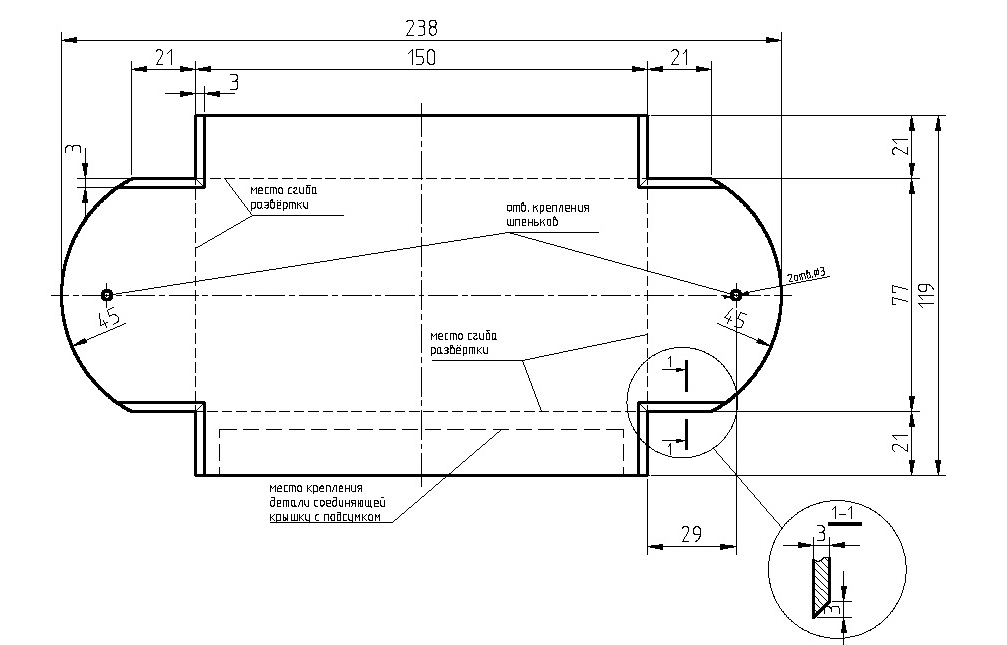

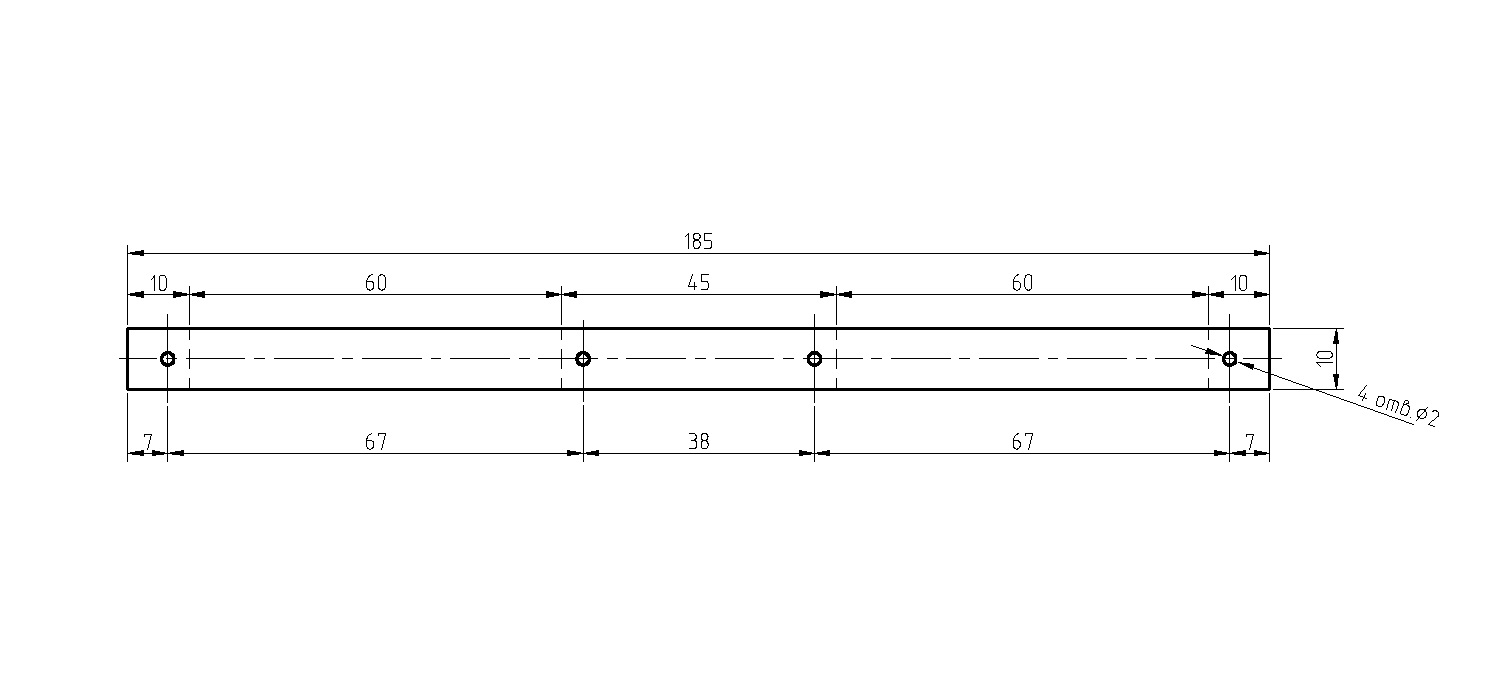

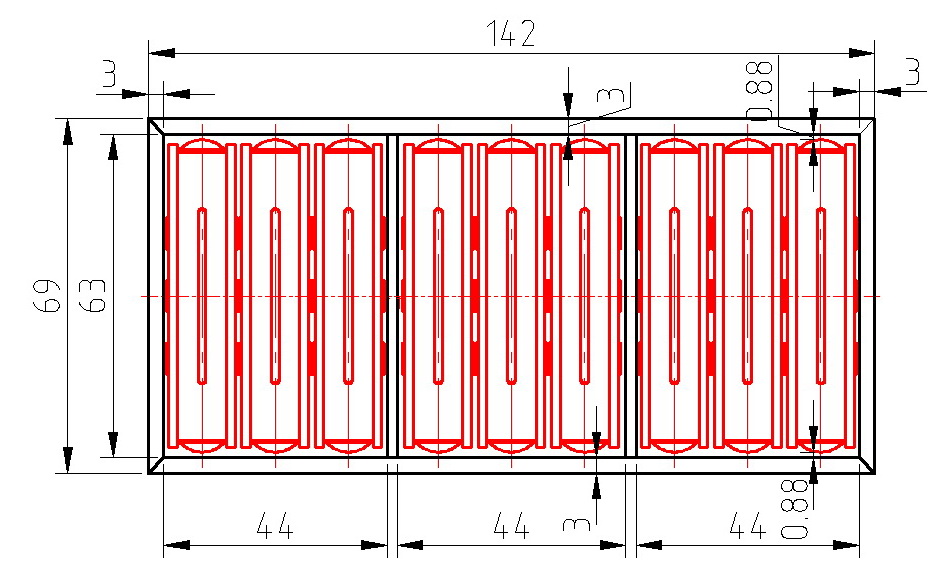

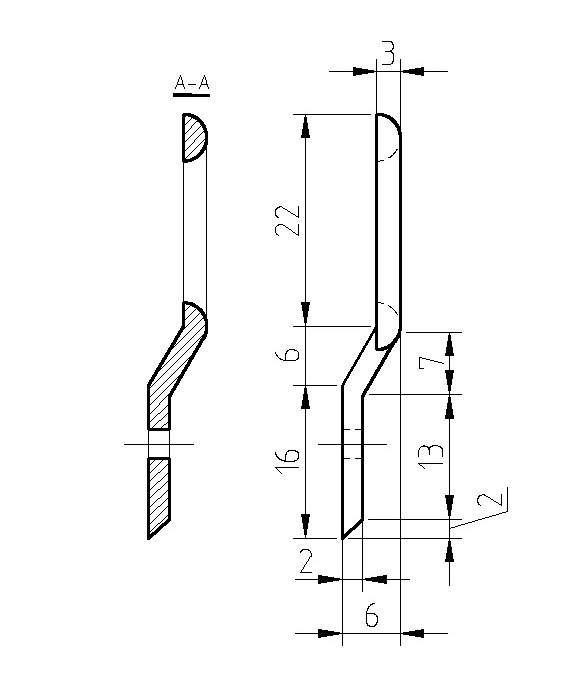

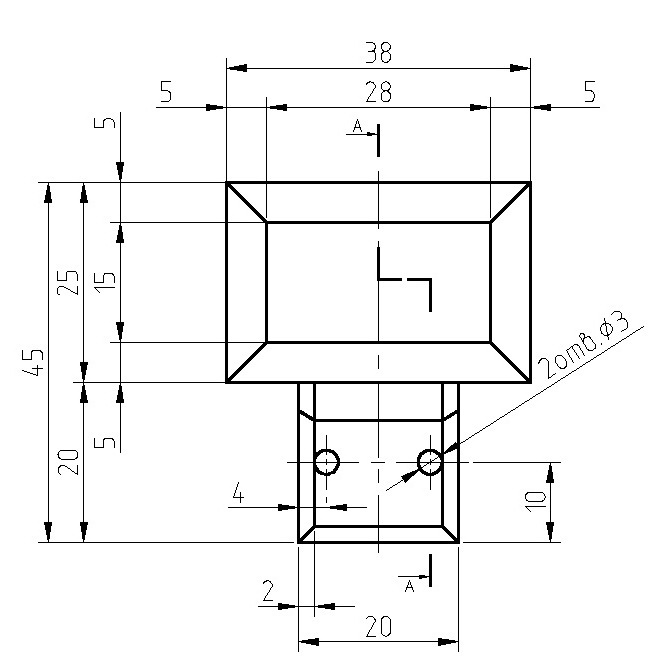

Слева направо1) рамка; 2)вид рамки сбоку и разрез; 3)и4)располажение обойм в подсумке 5)крышка 6)развёртка подсумка 7)деталь соединения крышки с подсумком 8) перегородка 9)ремешок для крепления подсумка к поясному ремню 10)ремешок боковой для закрывания крышки
Единственно чего нет так это чертежей шпеньков,заклёпок и пластин для прикрепления заклёпками ремешков для крепления подсумка к поясному ремню. Кстати детали подсумка(боковые стенки с подсумком,крышка) сшиваються встык!!!! Для этого края стыковки подрезаються на угол в 45 градусов. ЛЕКАЛА РАСЧИТАНЫ НА КОЖУ ТОЛЩИНОЙ в ТРИ МИЛЛИМЕТРА!!!
Р.$. Как будет пошит первый экземпляр -фото естественно выложу того чего получиться...



Вашему вниманию предлагаю следующий девайс, разработанный для

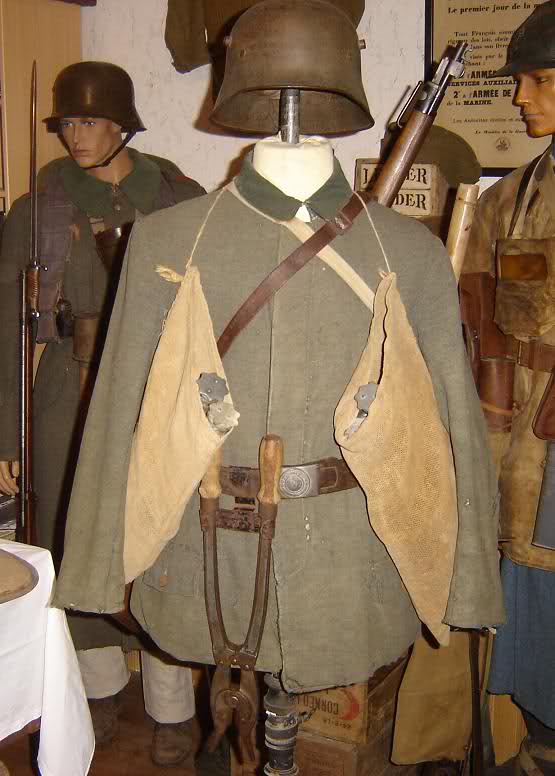

самостоятельного изготовления- Granattenbeutel fuеr Sturmtruppe!!! Смысл
данного вида экипировки - два мешка, скреплённых между собой за верхние
углы тканой тесьмой или тесьмой, изготовленной из сшитых между собой
полос ткани (брезент, мешковина, сукно, палаточная ткань). Иногда,
судя по фото времен ПМВ, вместо тесьмы использовалась обыкновенная
верёвка, вшитая в шов мешка при сборке или просто привязанная к углам

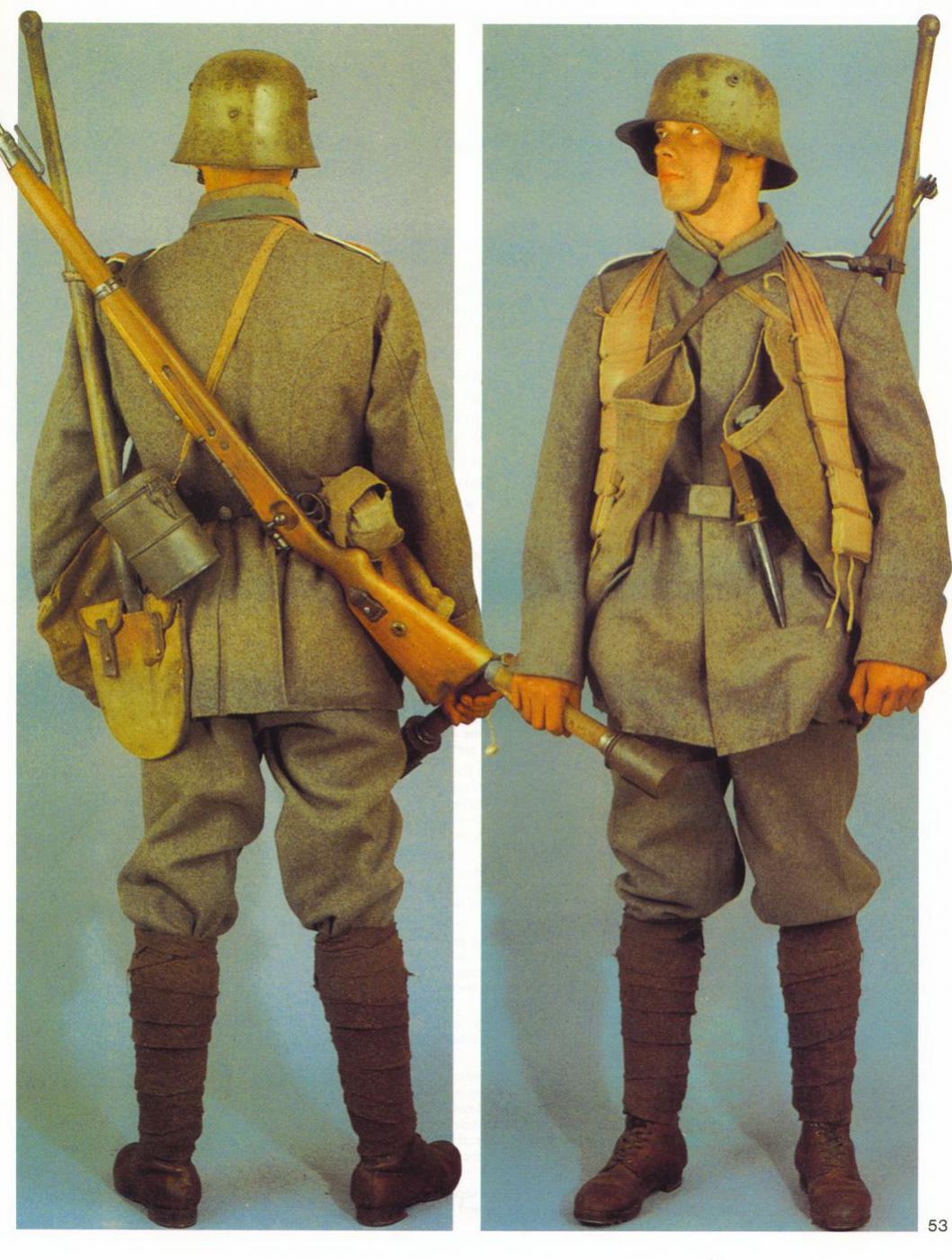

мешков через проделанные в них отверстия. За соединительную лямку мешки
вешались на шею и располагались с правой и левой стороны бойца,
проходили ниже подмышек солдата под руками и фиксировались на спине при
помощи пришитых тесемок к нижним углам мешков. С помощью тесёмок два
мешка связывались между собой, тем самым фиксируясь в районе пояса (хотя, судя по фото, встречаются и экземпляры, которые не имеют нижних тесёмок, а
только верхнюю лямку). Гранатные мешки изготавливались как промышленно, так и в полковых
мастерских и, зачастую, экземляры отличались между собой как размерами
(например, мешков, тесёмок) и способами сборки мешков, так и материалом, из
которого они изготавливались (брезент, мешковина, сукно, палаточная
ткань).

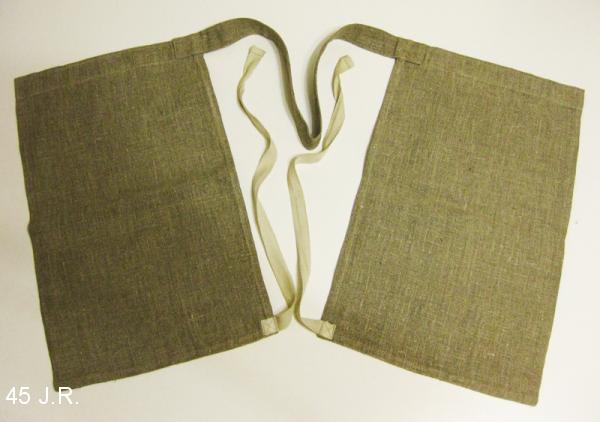

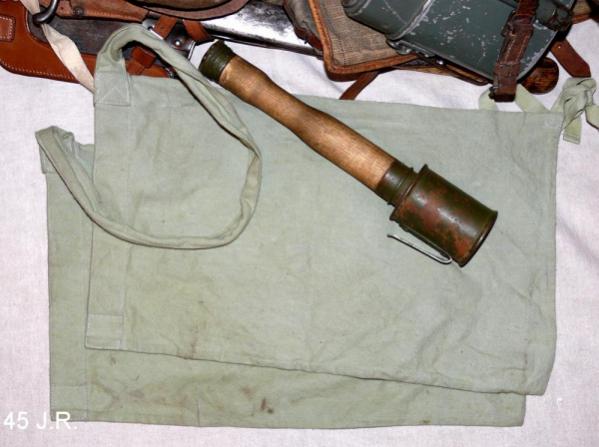

Мне были представлены два экземпляра мешков (оба
экземпляра новоделы). Первый образец с размерами мешков 300мм/450мм и
второй образец с размерами мешков 400мм/500мм). Исходя из этого, я
выполнил свои схемы с наиболее удобными, на мой взгляд, размерами мешков
(судя по фото ПМВ и фото из частных коллекций мешки могли быть абсолютно
разных размеров и определённо сказать, который из них правильный, а
который нет, просто невозможно).

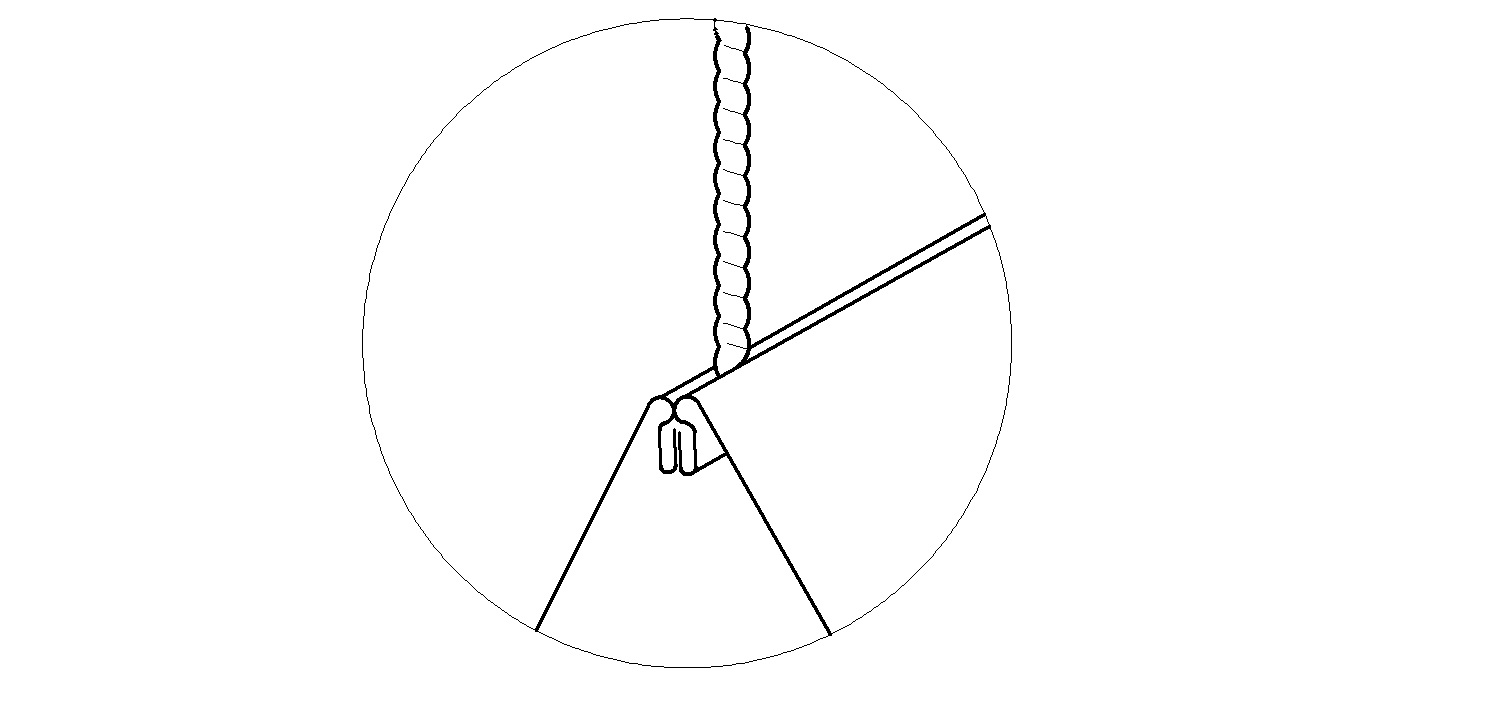

Ниже приведены схемы вариантов пристрочки «шейной» тесьмы к мешкам:

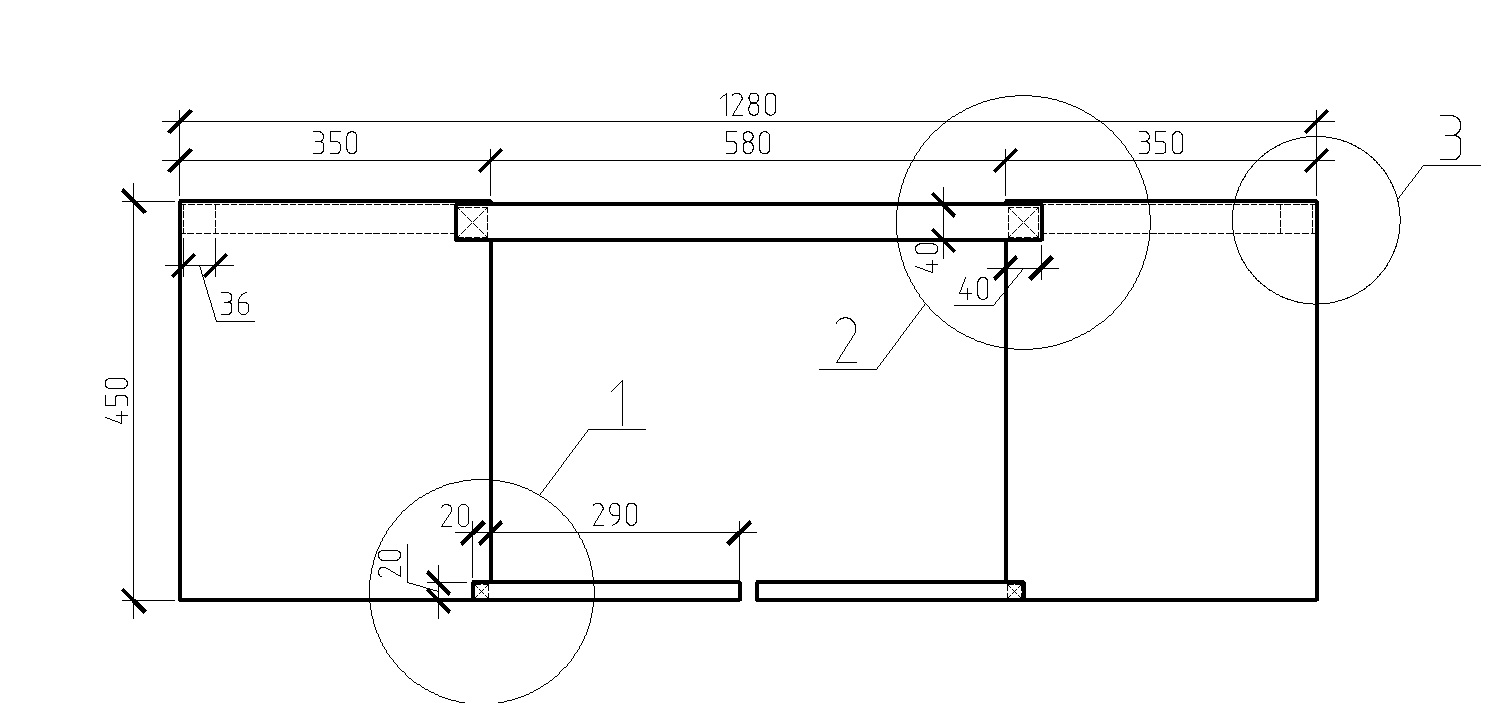

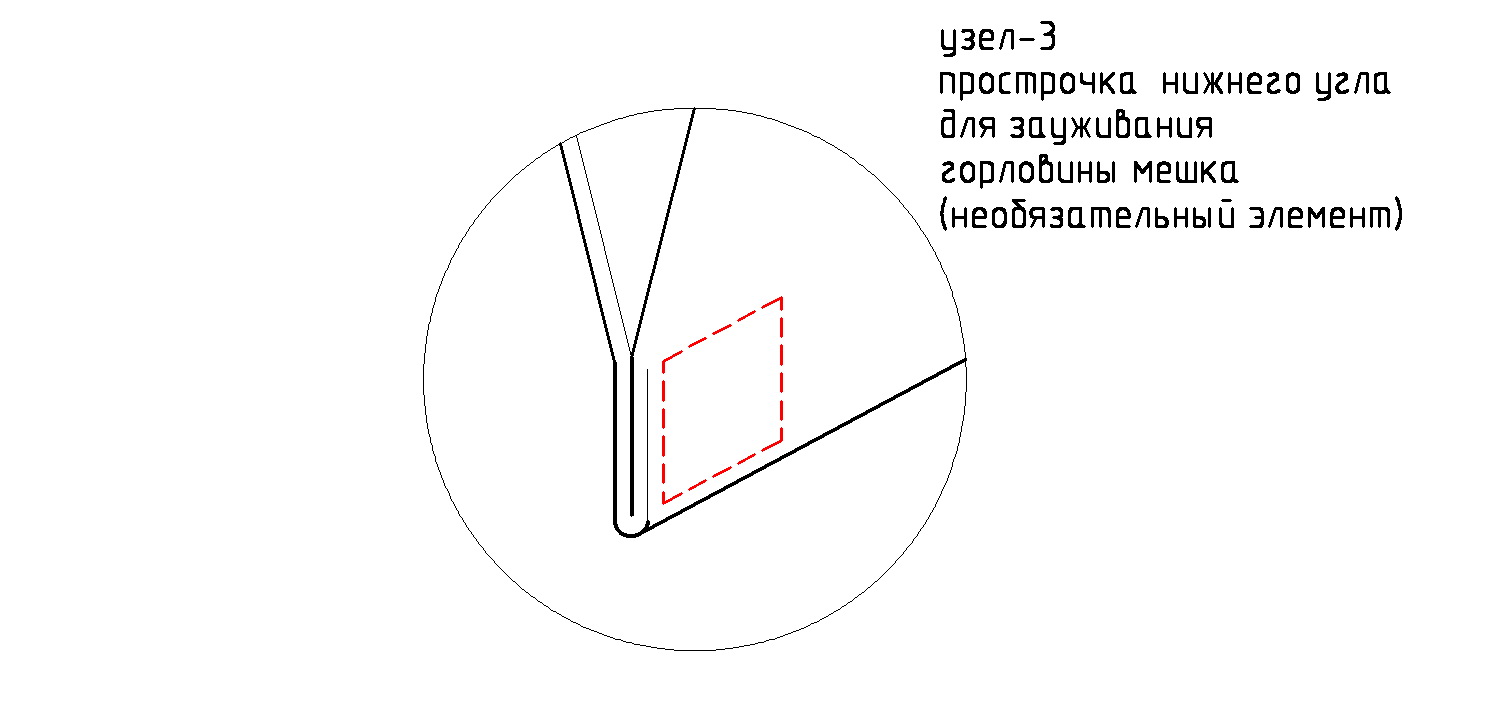

Ниже приведены схемы гранатных мешков, узлами пристрочки лямок: 1-нижняя тесёмка для фиксации на поясе; 2-"шейная " тесёмка ; 3-застрочка зауживания горловины мешка (необязательный элемент элемент- для"антивываливания " гранат из мешка при наклоне солдата )
Ну ,а на сегодня " РЕКЛАМНАЯ ПАУЗА" ....Лекала мешка и описание зборки выложу завтра .
ПРОДОЛЖЕНИЕ СЛЕДУЕТ

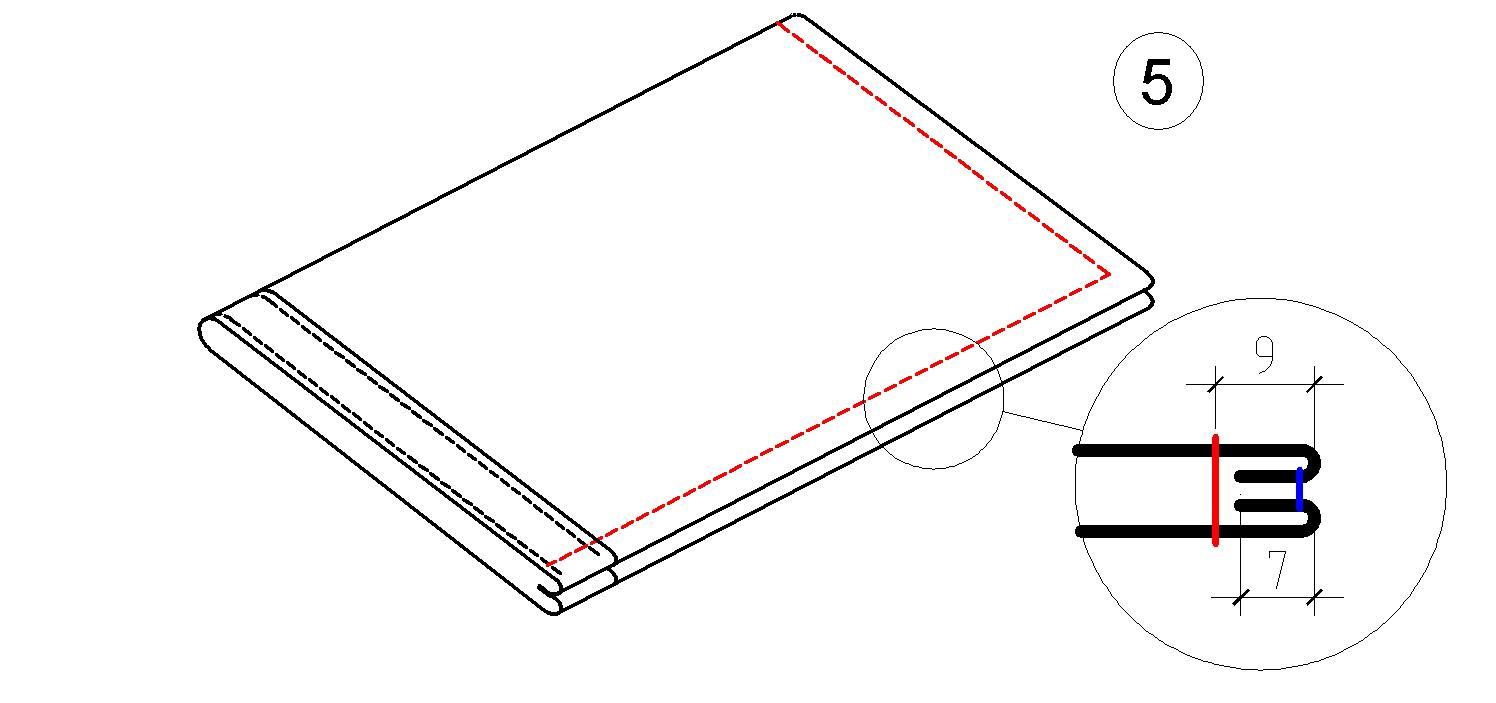

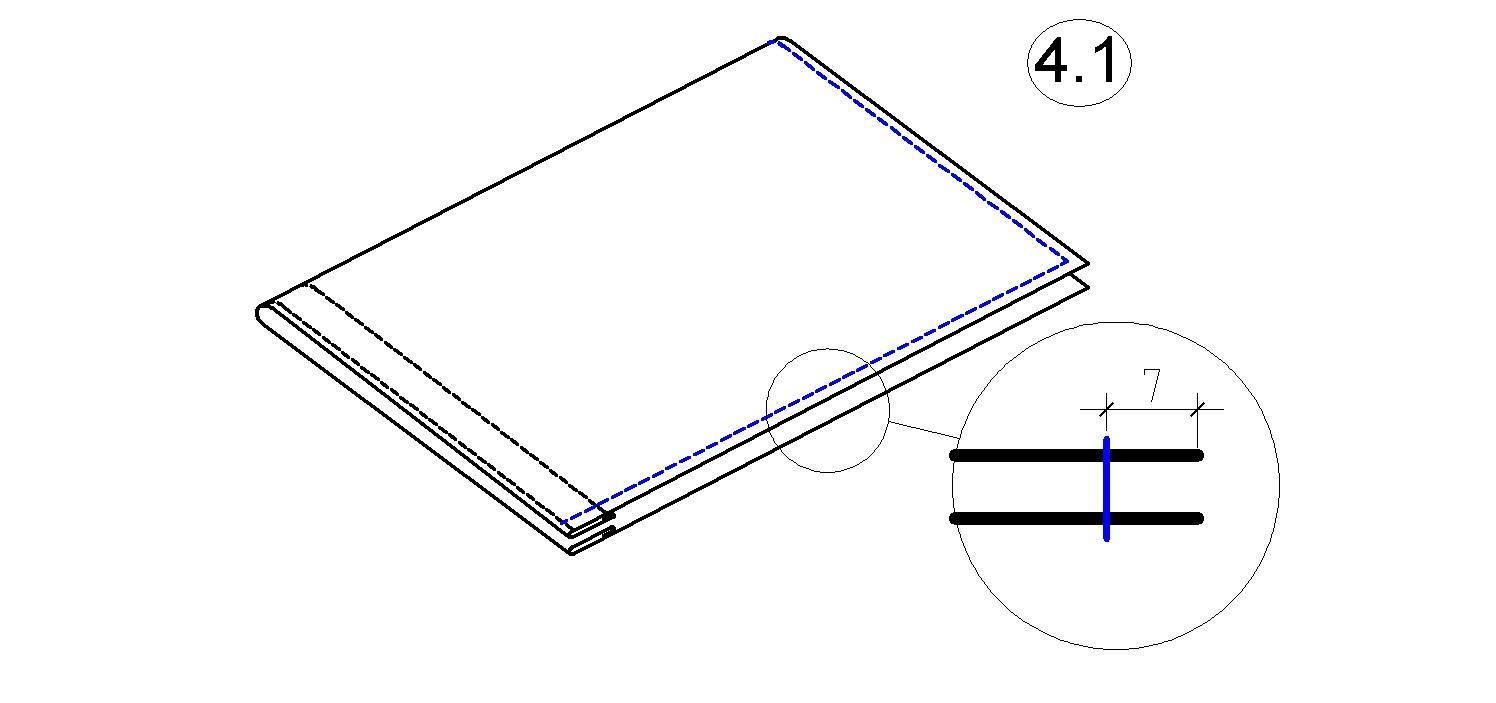

1. Выкраиваем согласно лекалу будущий мешок.

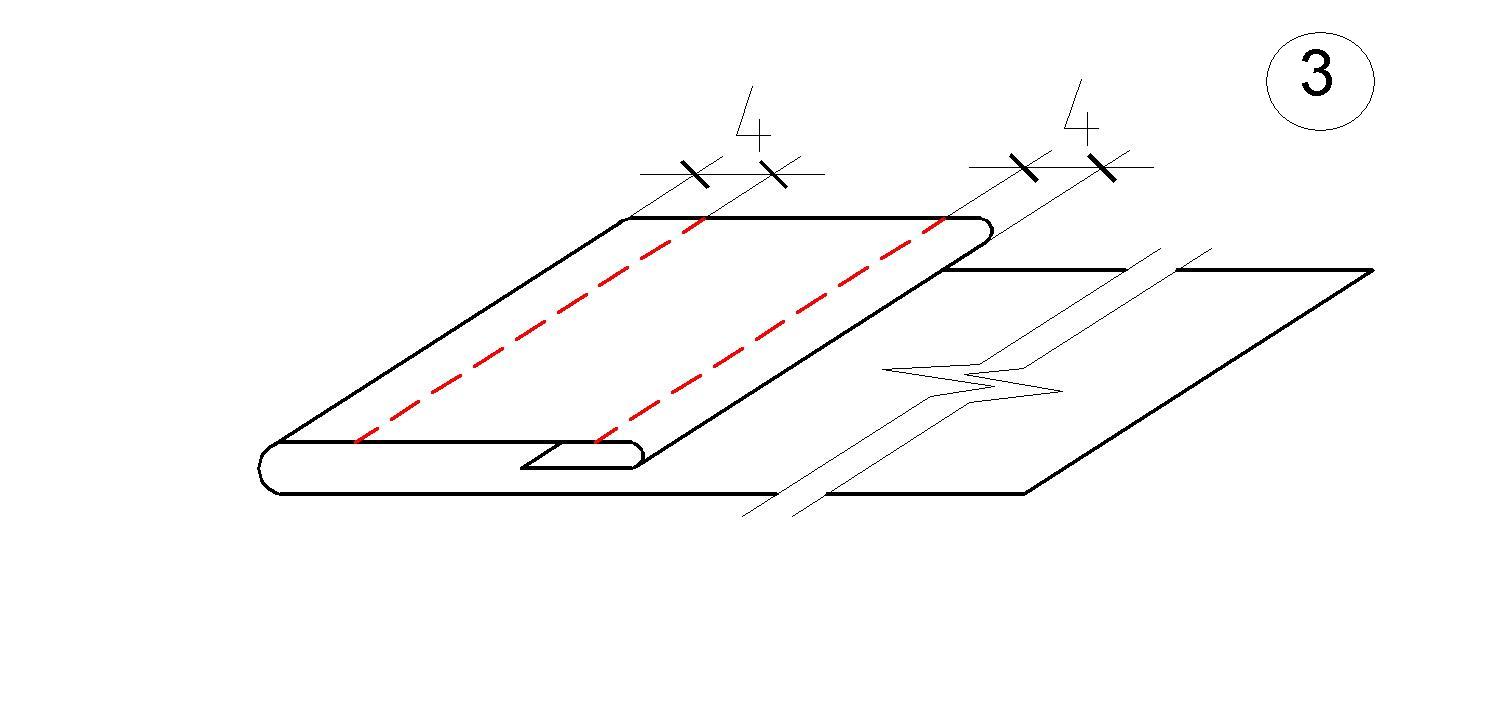

2. Согласно схеме подгибаем ткань и для удобства сборки заутюживаем.
3. Согласно схеме прострачиваем получившийся проутюженный кант.

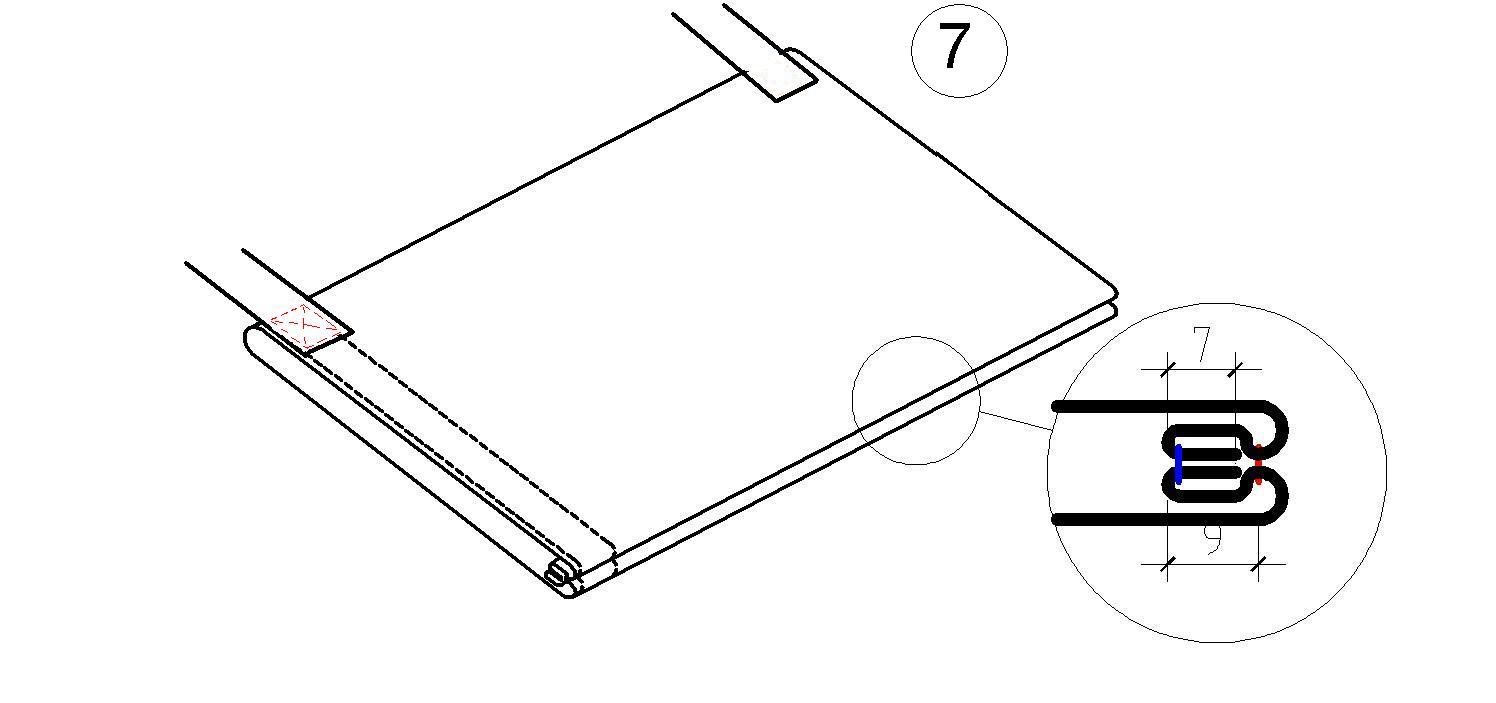

Получившаяся окантовка-усиление горловины мешка должна в дальнейшем
располагаться в изнаночной внутренней части мешка.
Перед тем как приступить к следующему шагу, следует определить по какой схеме вы
будете пристрачивать «шейную» лямку к мешкам, так как от этого будет зависить то,
в какой вы последовательности будете «собирать» мешки, т.е. сначала лямки к
выкройкам мешков, а потом сшивать мешки или наоборот - сначала мешки, а
потом к ним лямки.

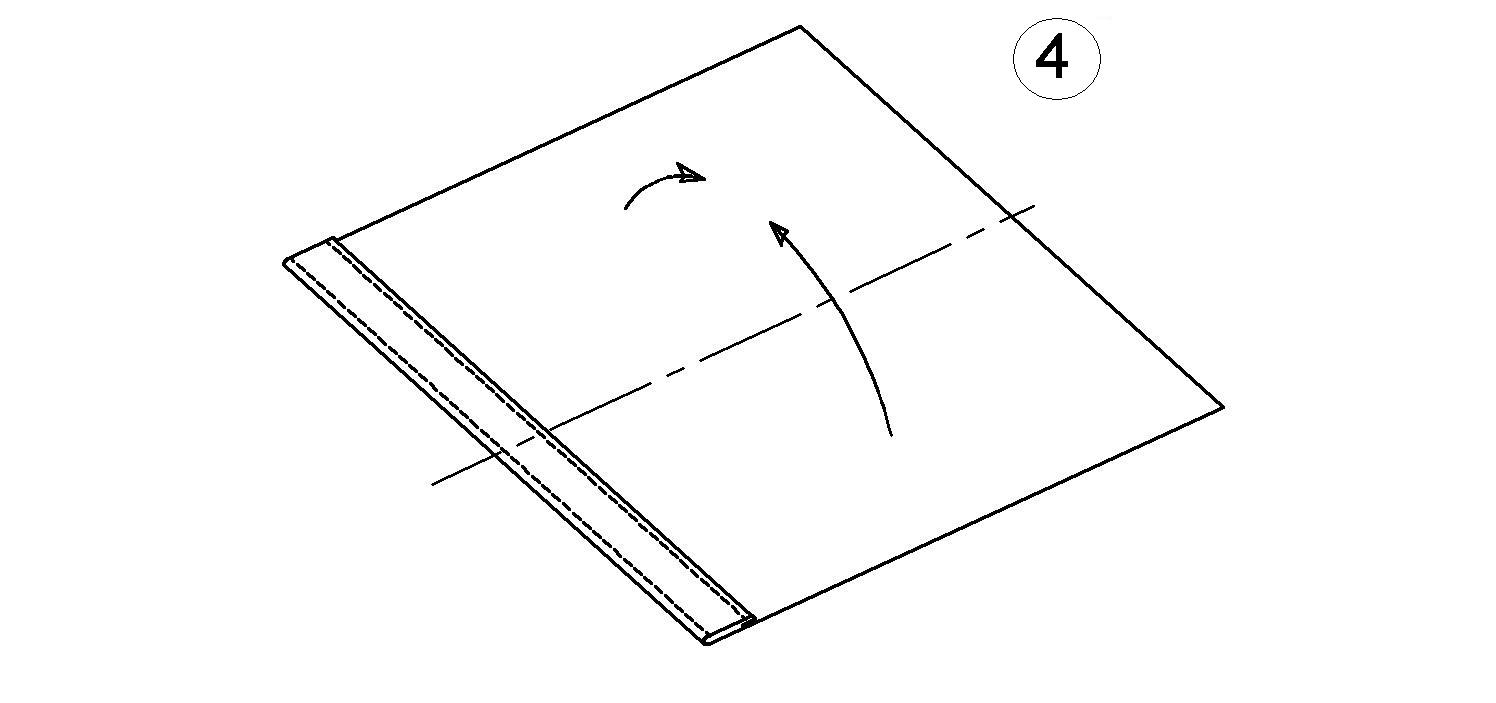

4. Далее складываем получившуюся заготовку по осевой линии пополам
(окантовкой внутрь) лицевой стороной наружу и застрачиваем по краям
согласно схеме.

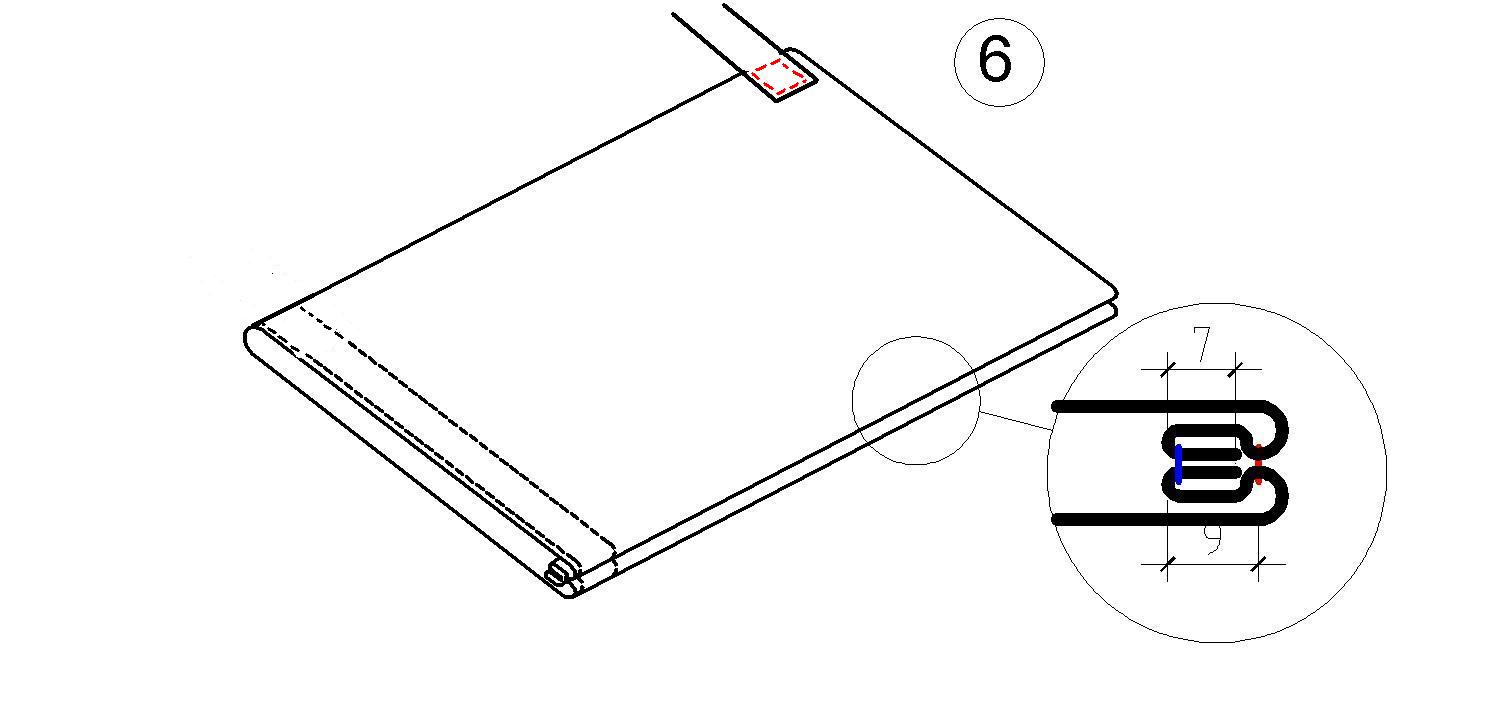

5. Далее получившийся мешок выворачиваем на изнаночную сторону и
прострачиваем по краю согласно схеме. Таким образом, получается аккуратный
шов не позволяющий «сыпаться» ниткам ткани мешка во время эксплуатации.
По подобной технологии сшивались элементы сухарных сумок и рюкзаков (у
меня подобным швом сшит егерьский рюкзак на Вторую мировую).
6. Далее выворачиваем мешок на лицевую сторону и пристрачиваем к нижнему
углу "поясную" тесёмку согласно схеме по узел-1.

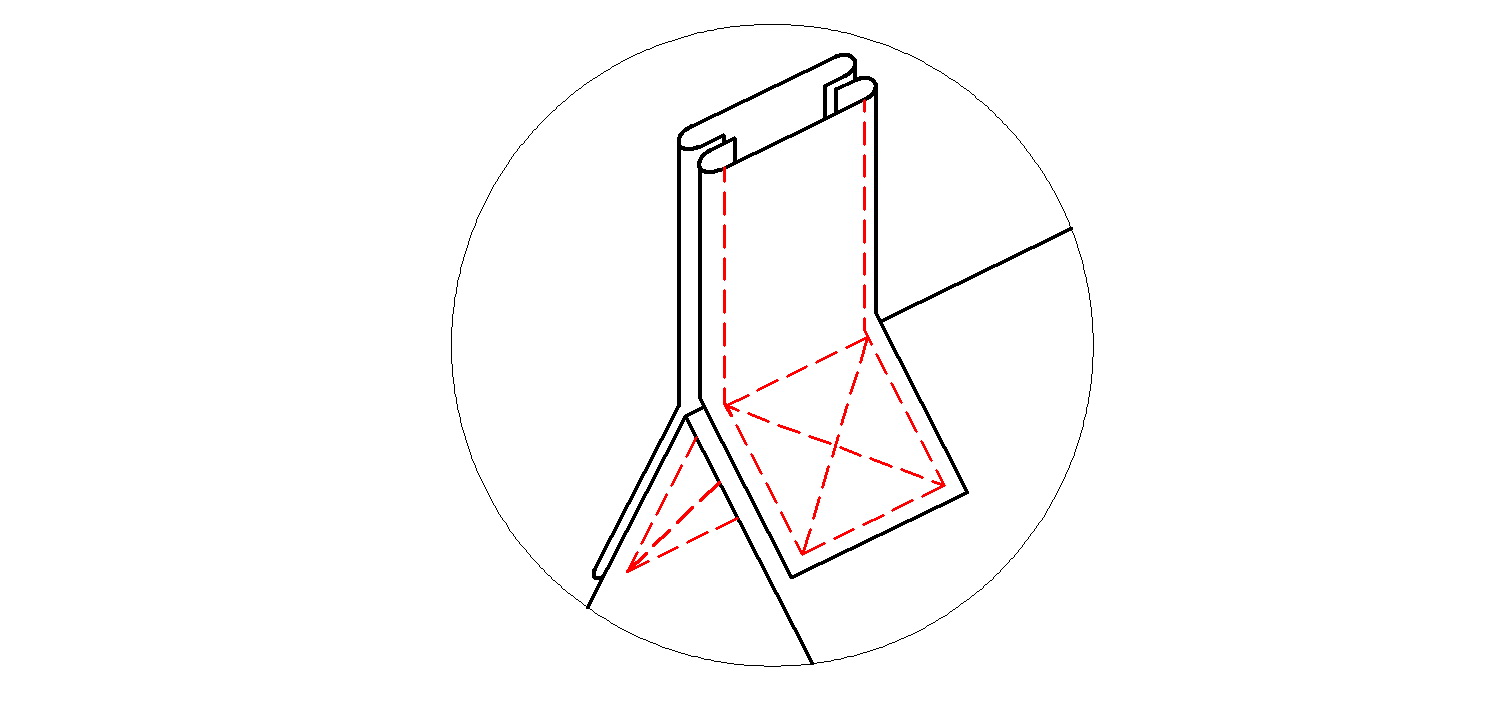

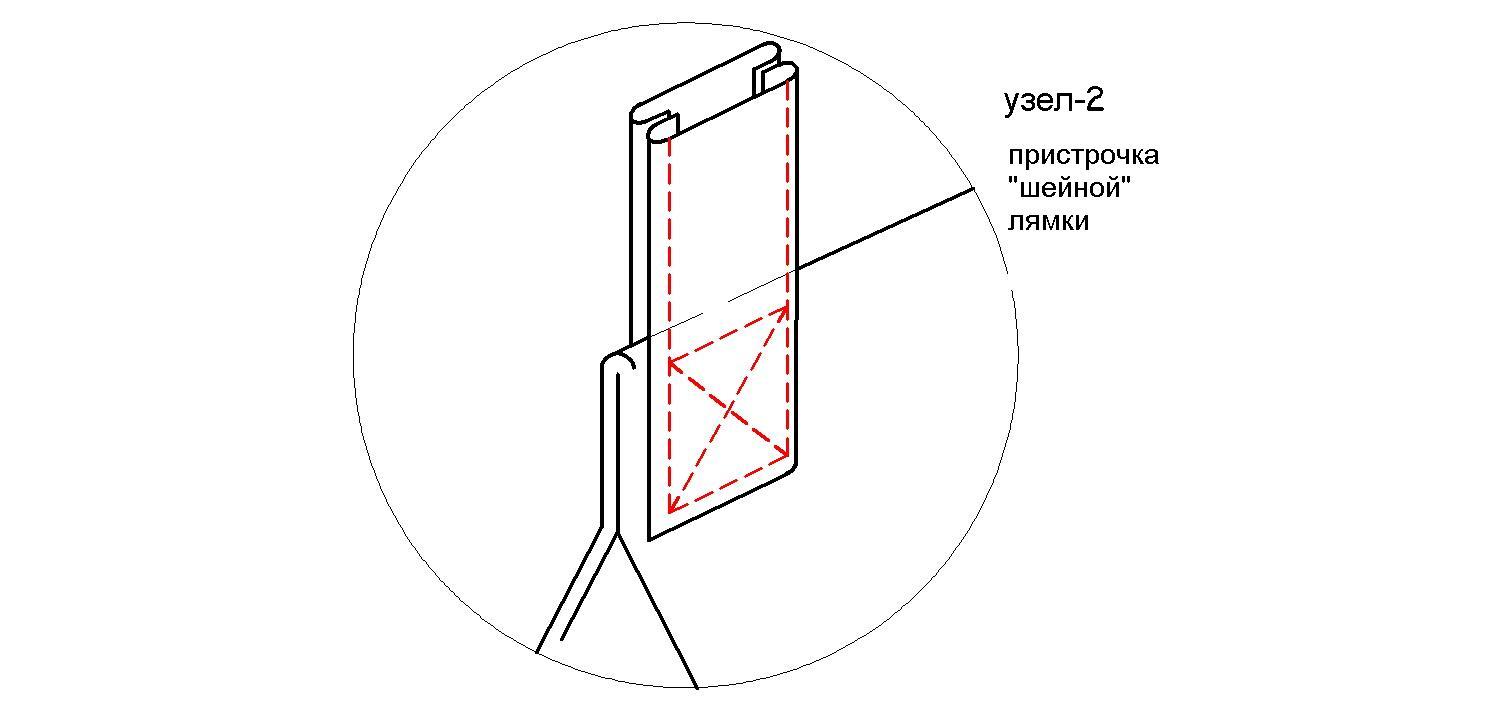

7. Далее согласно узлу-2 пристрачиваем к верхнему углу «шейную» тесёмку,
изготовленную заранее из такого же материала как и мешок. Я изготовил

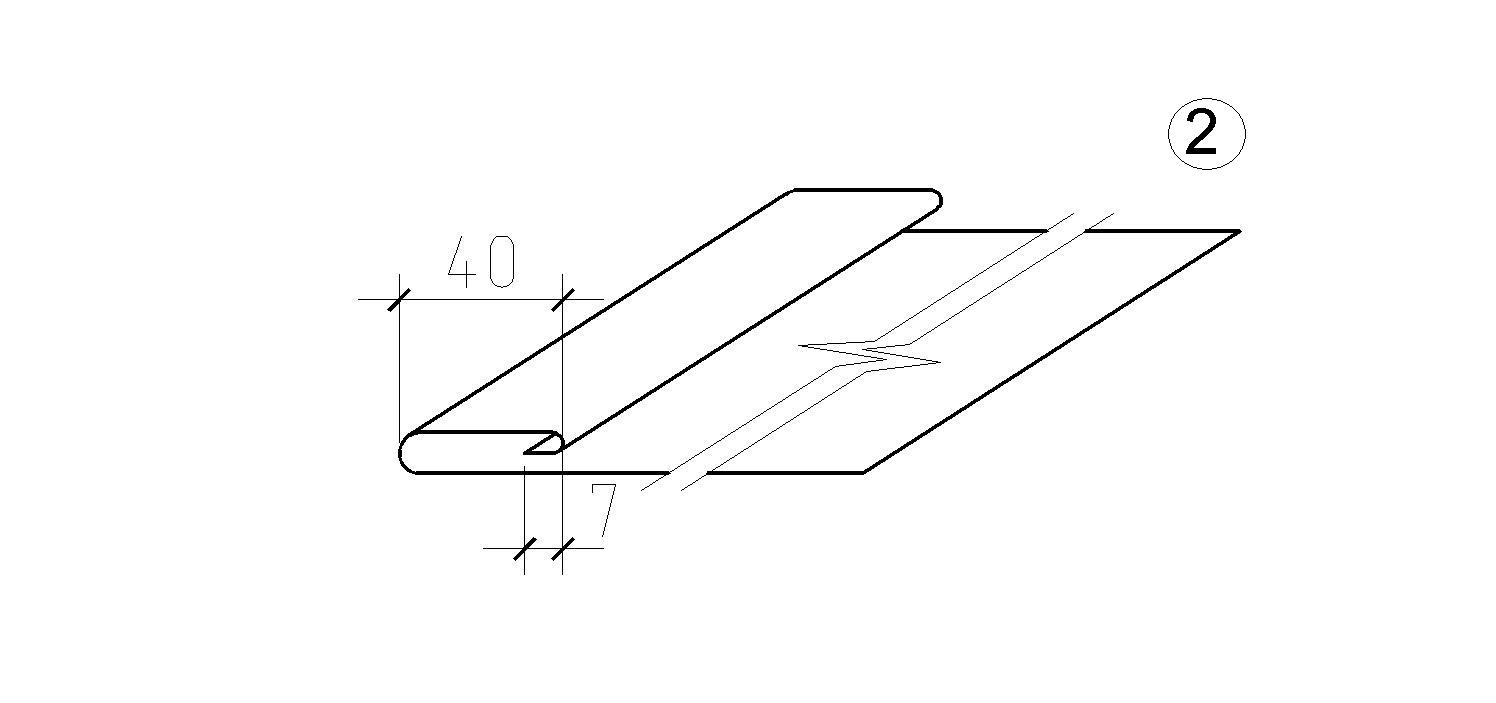

тесёмку шириной 40мм из 2 полос ткани, сложенной вместе и простроченной между собой с двух краёв.



Вот чёт спервого раза не вставилось в предыдущий пост

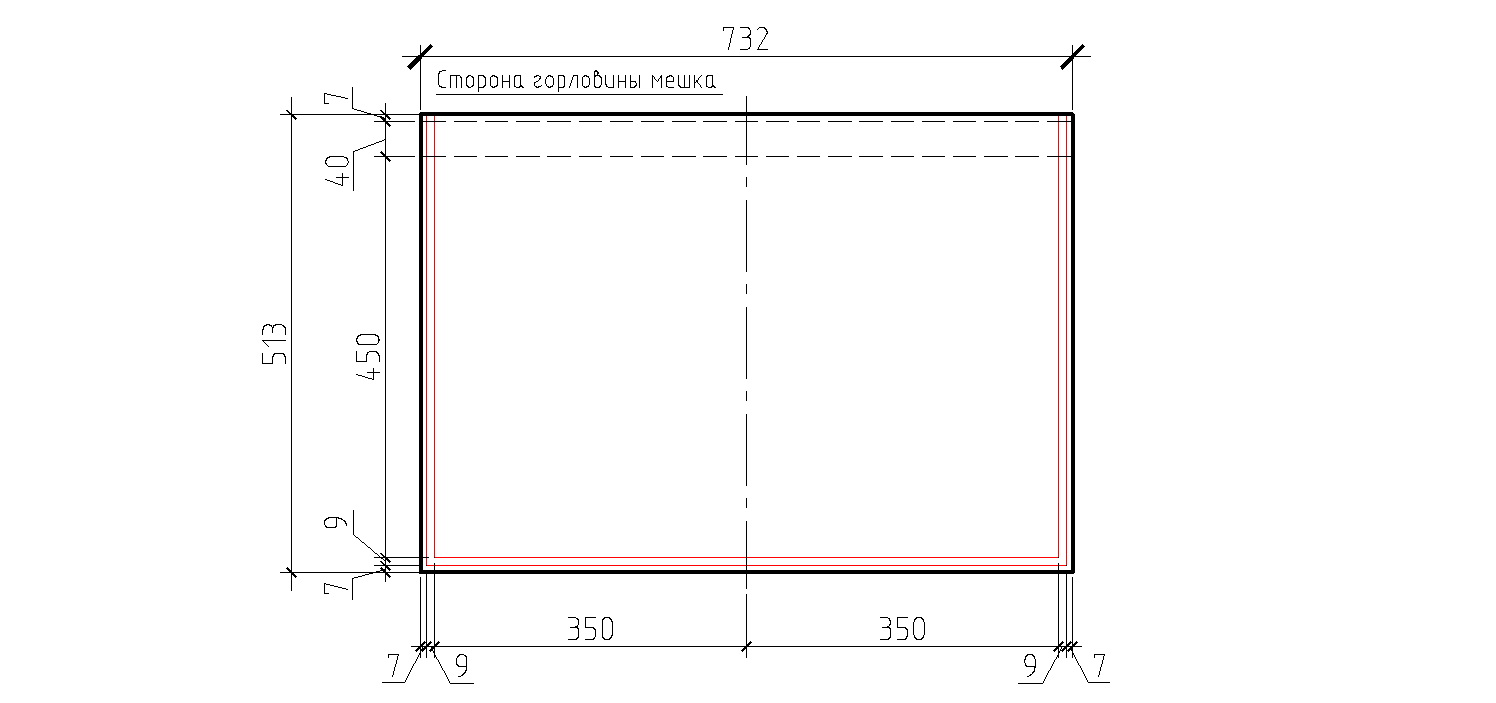

Лекало мешка - дано с припусами на пристрочку и припусками на подворот канта горловины мешка...



8. Если хотите можете застрочить(заузить) горловину мешка по как по узлу-2 ...Таким образом, создаётся что-то вроде
«бортика», который не даёт выпадать гранатам при сильном наклоне бойца вниз. Делать застрочку или нет, решать Вам. Такая застрочка сделана на мешке изготовленным участником клуба I.R.45
Вот собственно и всё!!! Всем дерзнувшим - удачи в изготовлении. Я думаю,
что изготовить данный девайс не составит труда. Огромное спасибо Теоru
Pauli и P@vlu за предоставленную помощь!!!



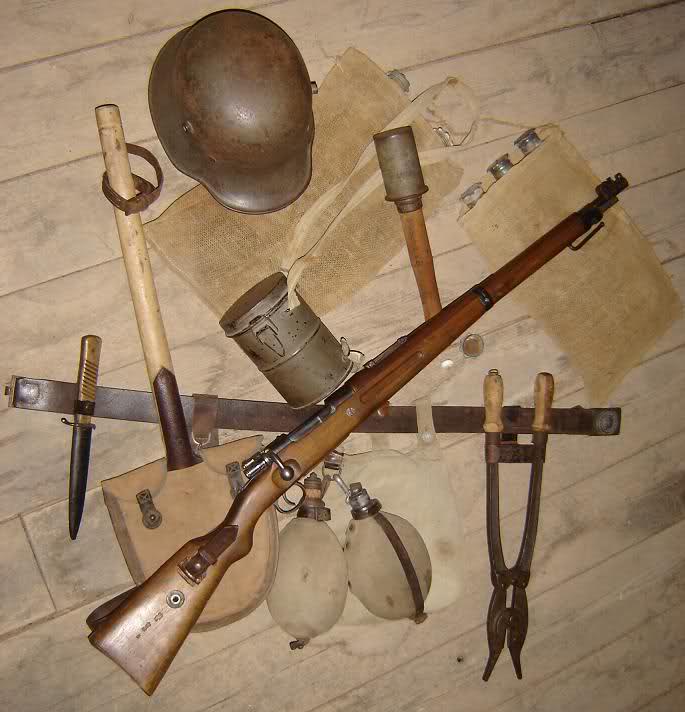

Тоже вот шьют москвичи...

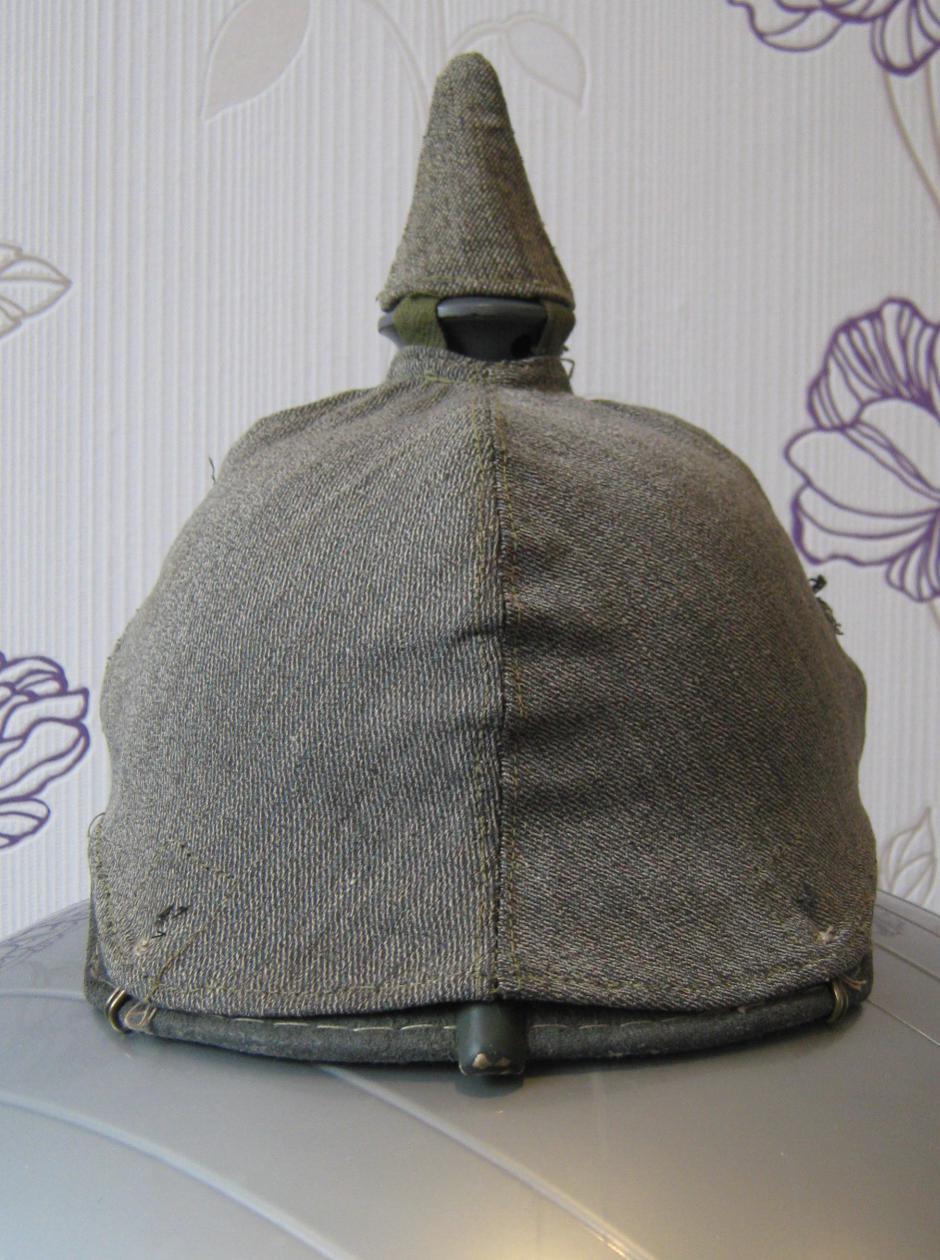

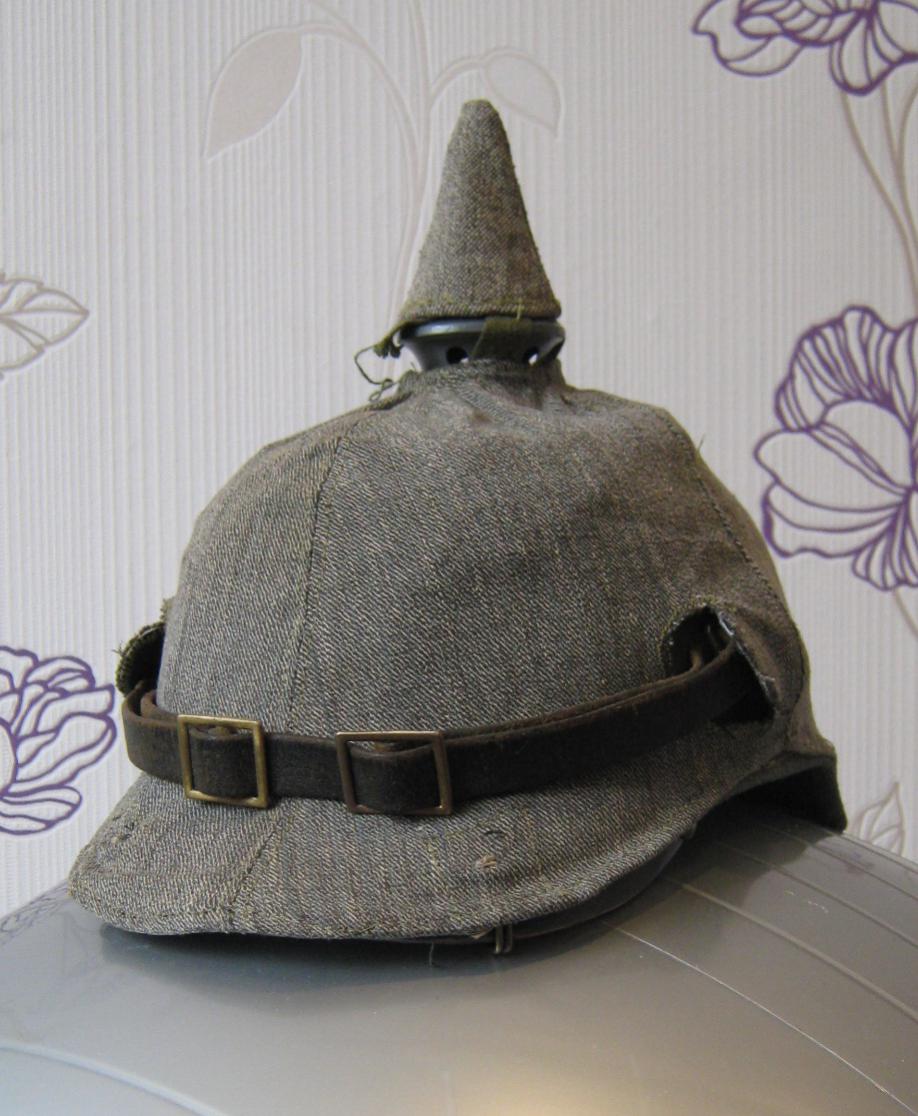

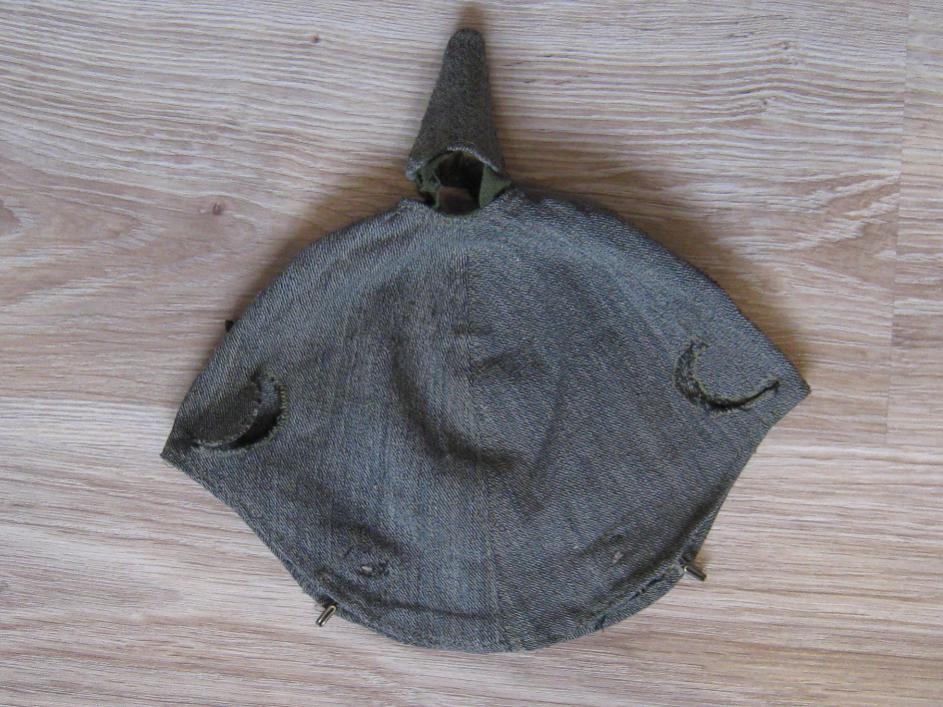

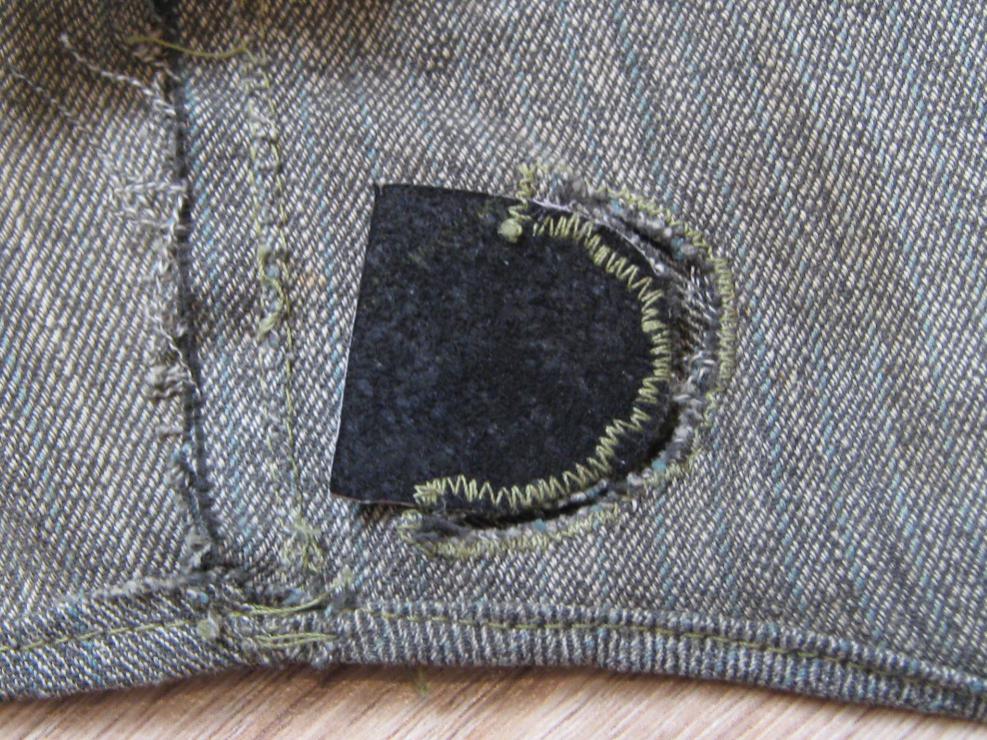

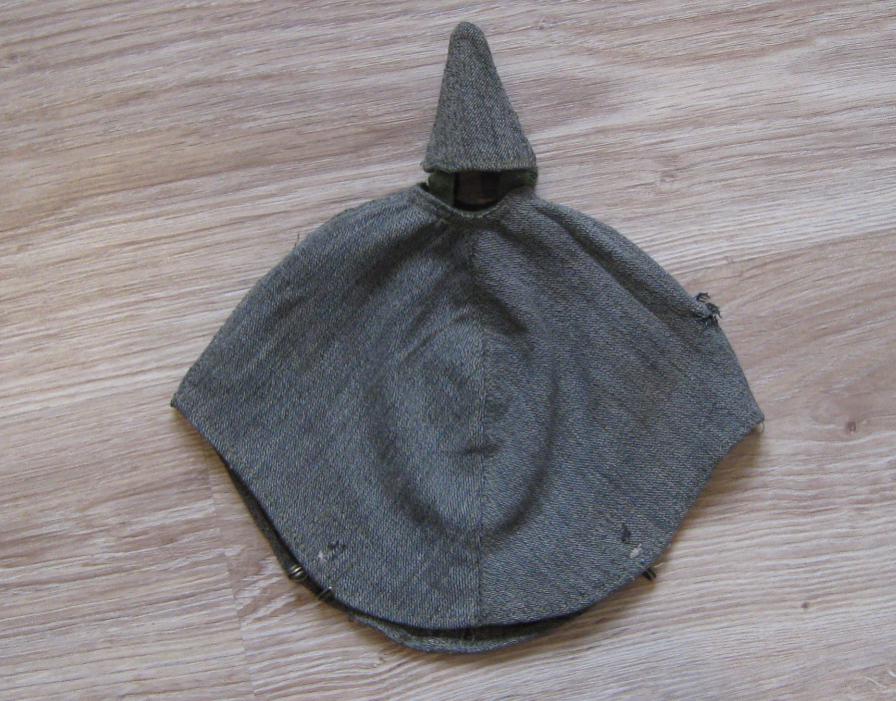

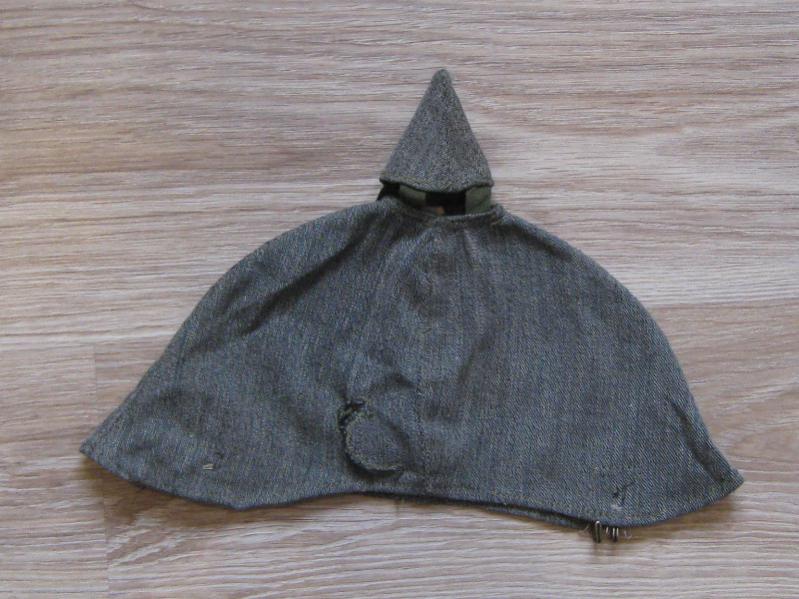

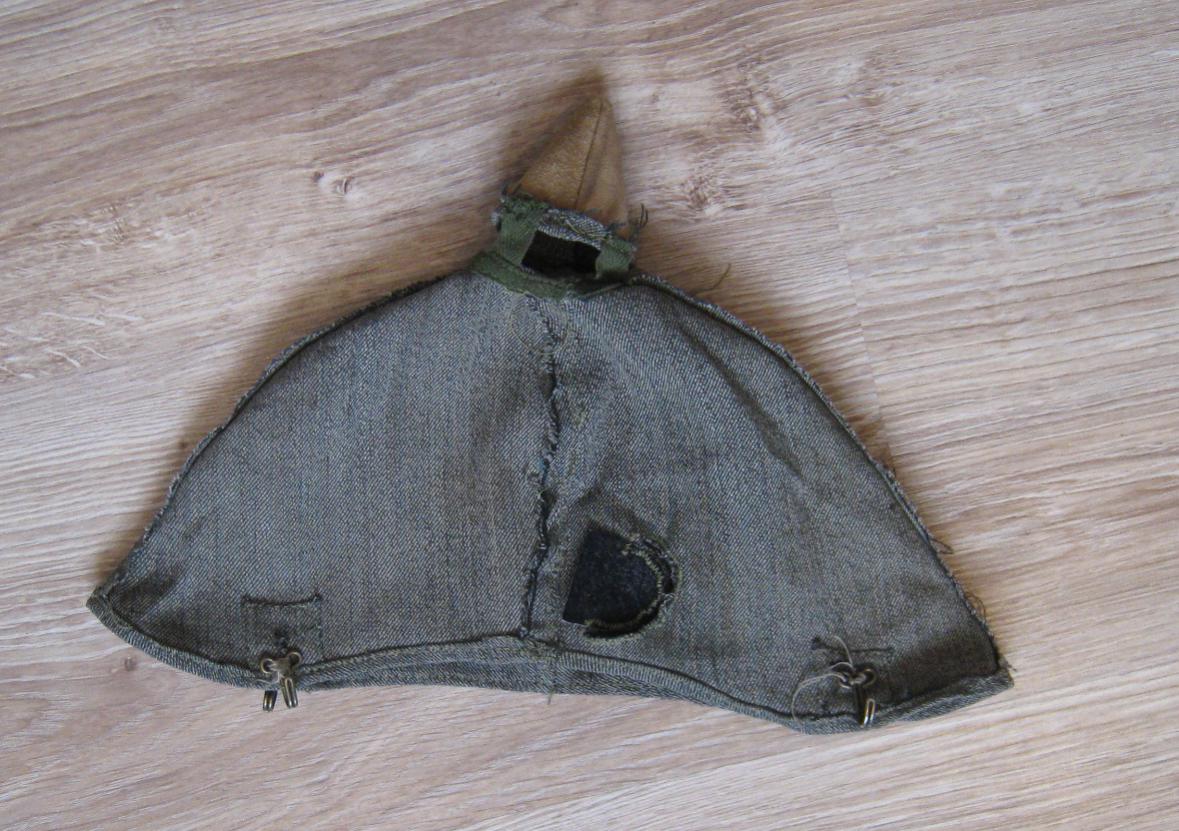

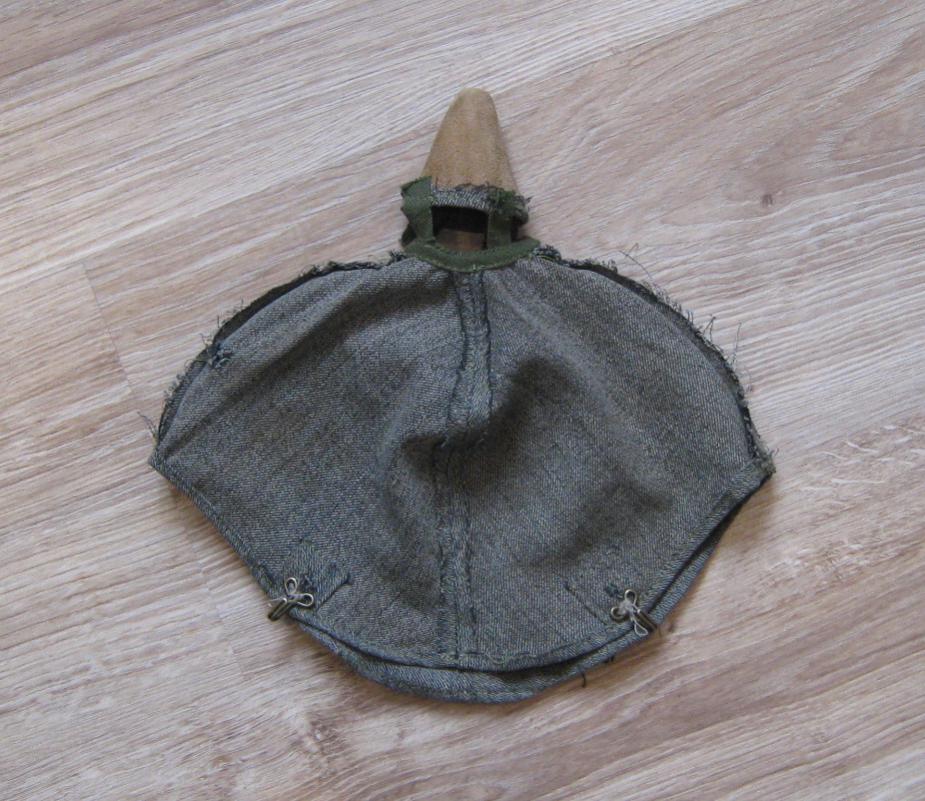

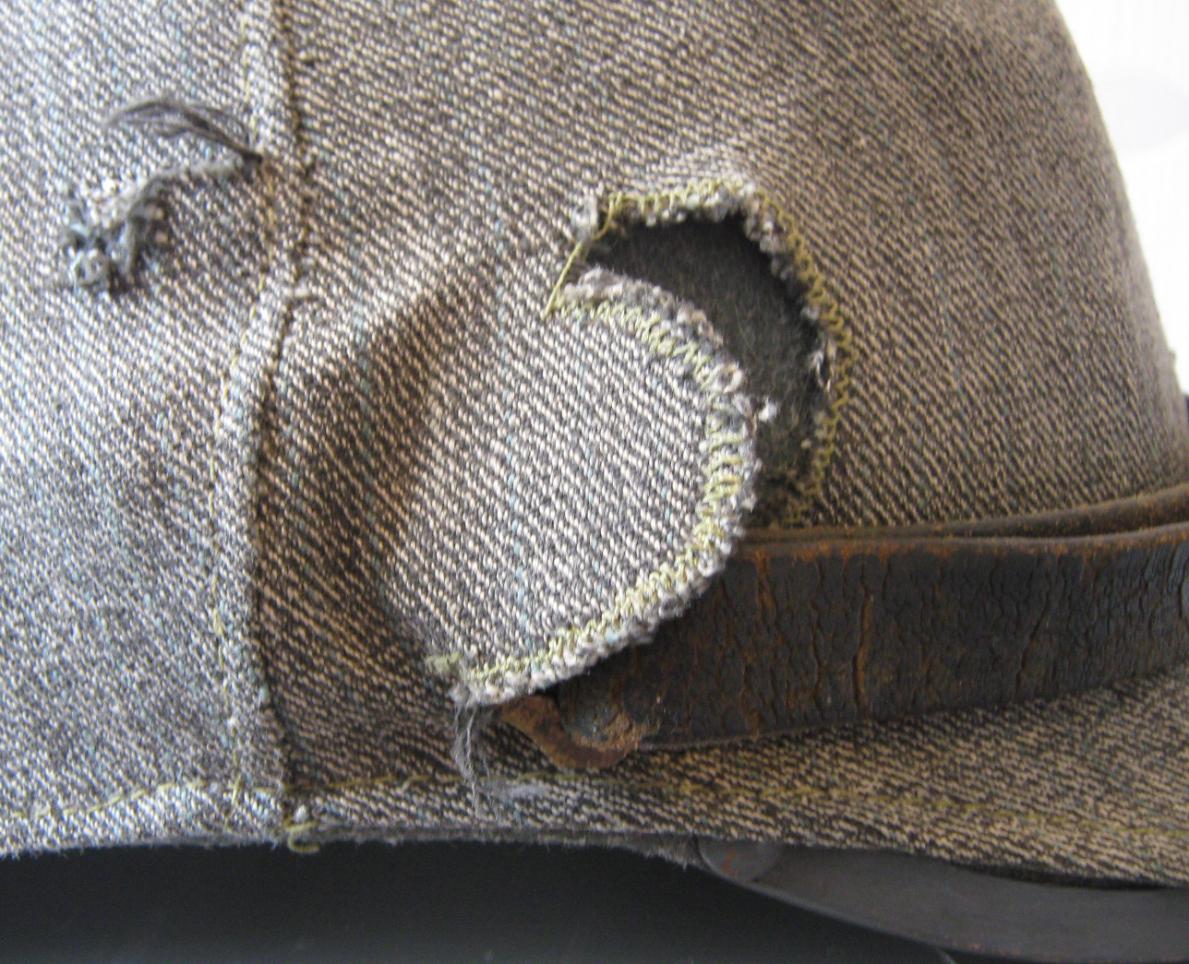

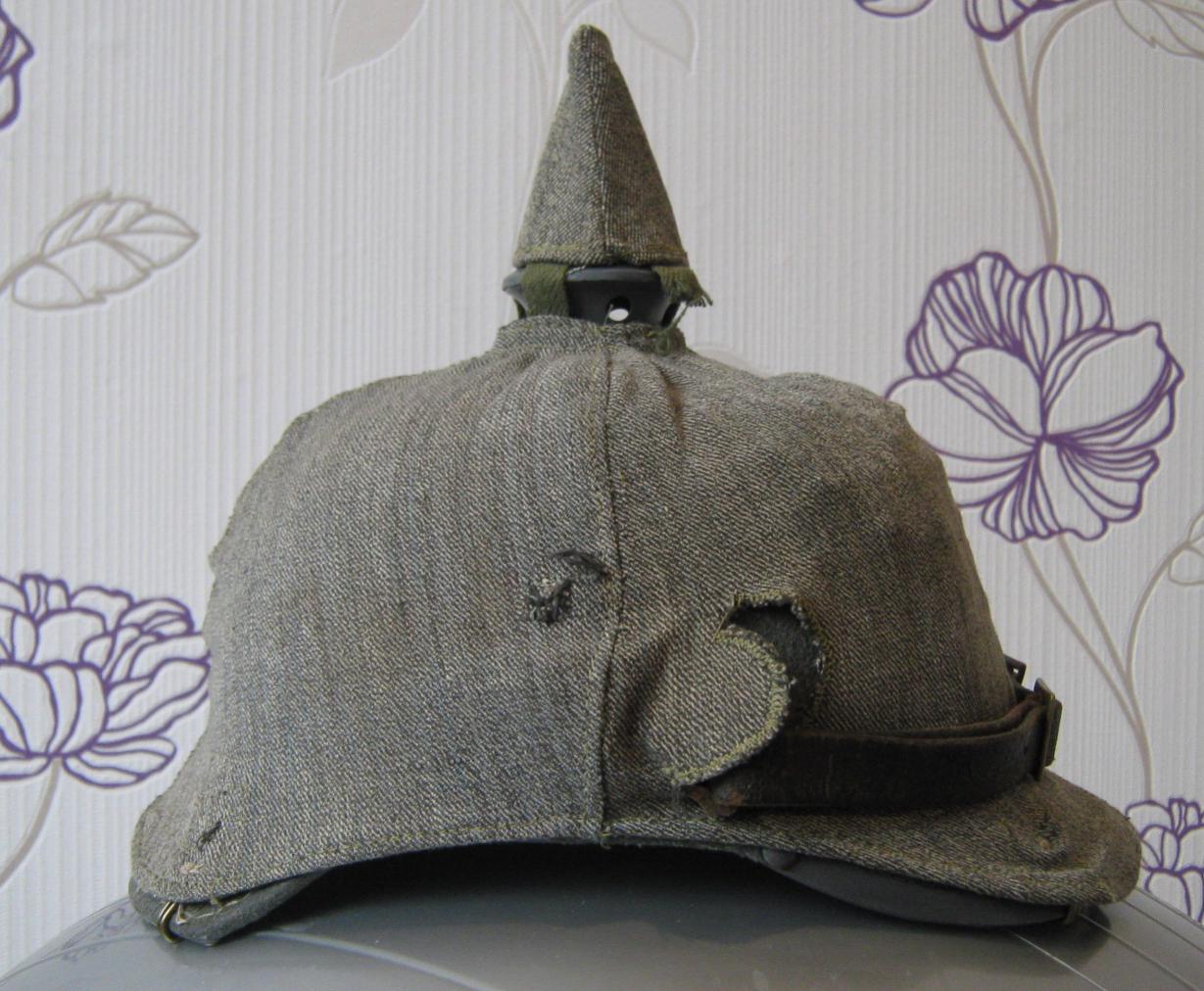

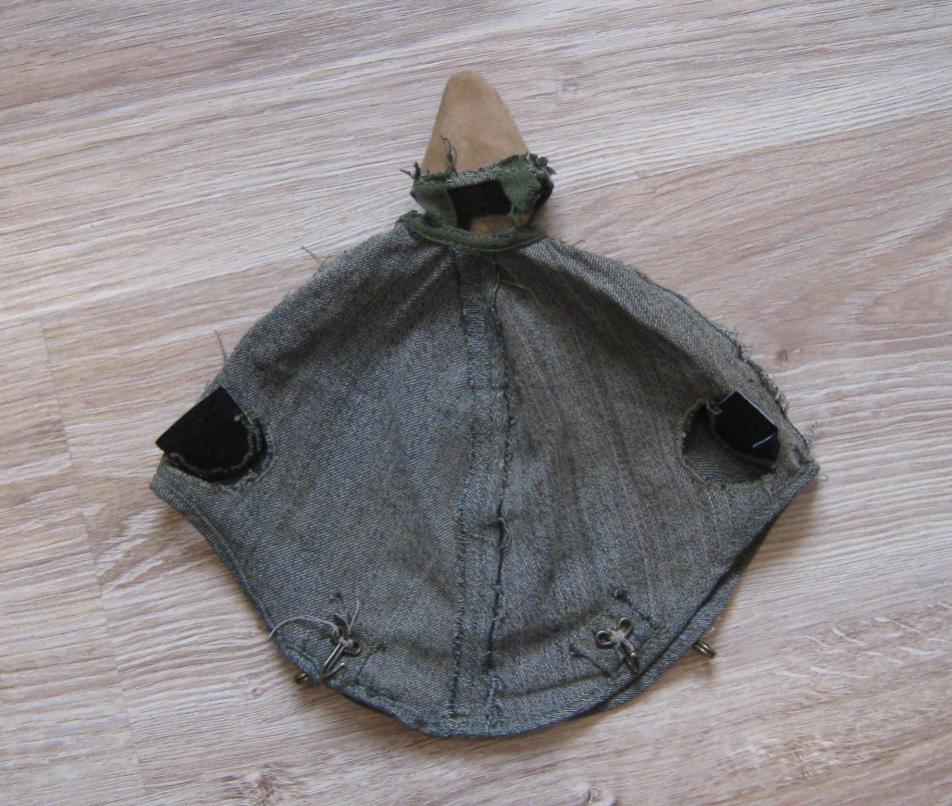

извините что влажу в тему, а есть ли у кого чертежи чехла на пикельхаубе?



я тоже ищу выкройки на чехол может кто поможет нам с Володей
....



Если не к спеху то могу через пару недель взять у камрада чехол и снять лекала...



будем очень благодарны.



Если пошьешь сам, то у меня есть реплика чехла, шитая москвичами с 45-го пехотного полка...



ну да я сам и буду шить мне бы только мерки снять , а , что Женя сможешь помочь я и многим камрадам пошил бы на рекон если нужно



Я думаю вопрос решен.



Нарешті можу представити на Ваш суд "рукоблудіє" згідно лекал, наданих камерадом Heinrih BJORN

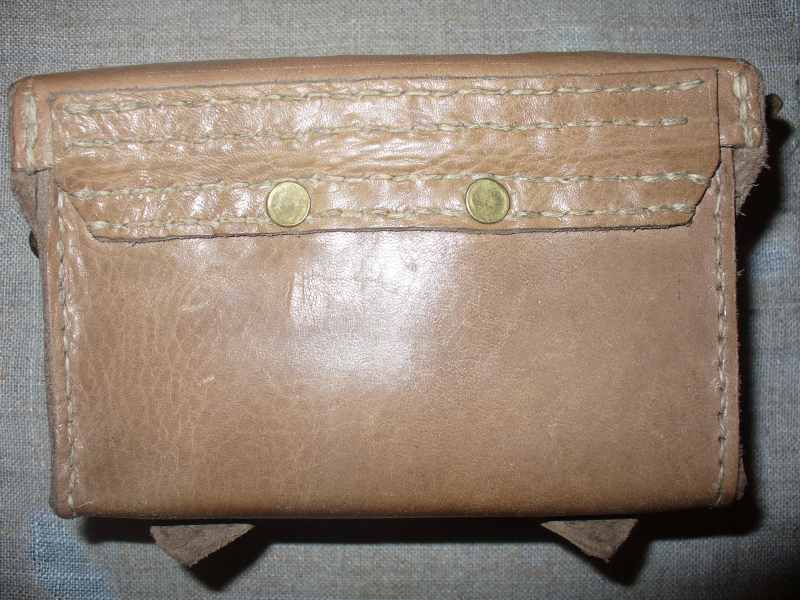

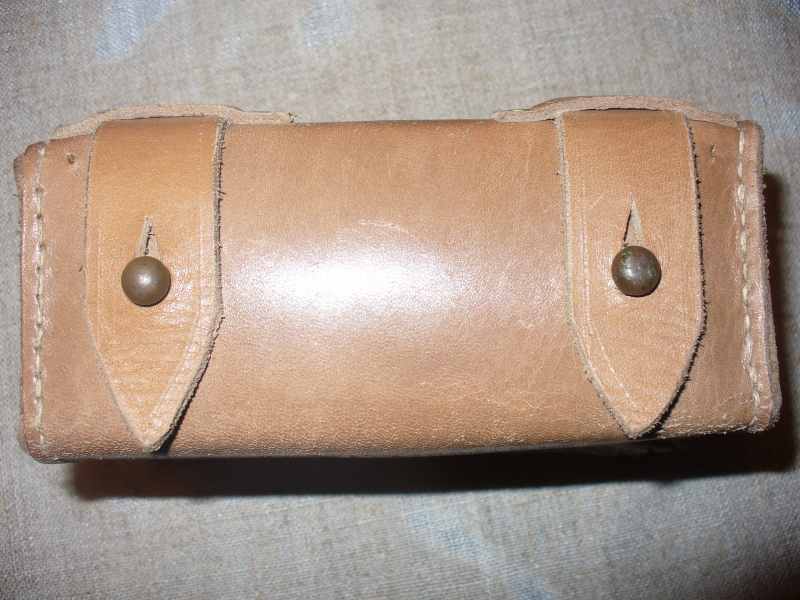

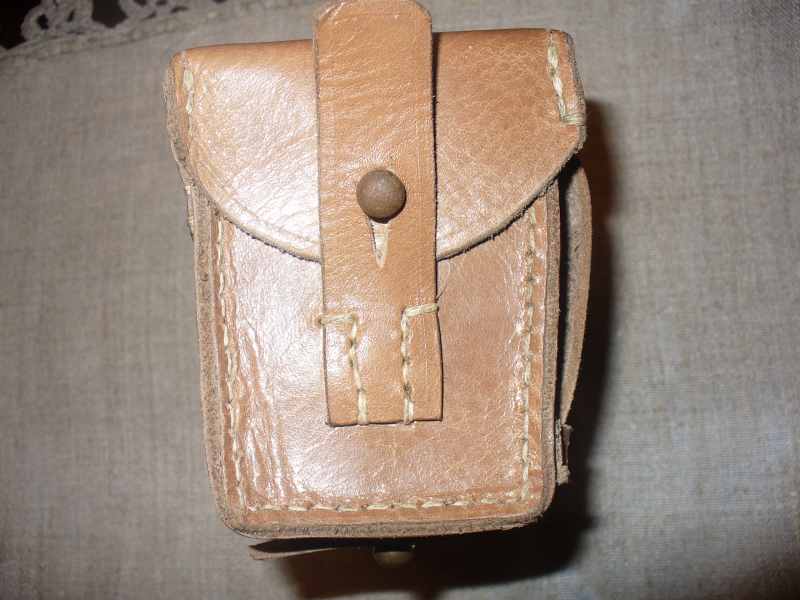

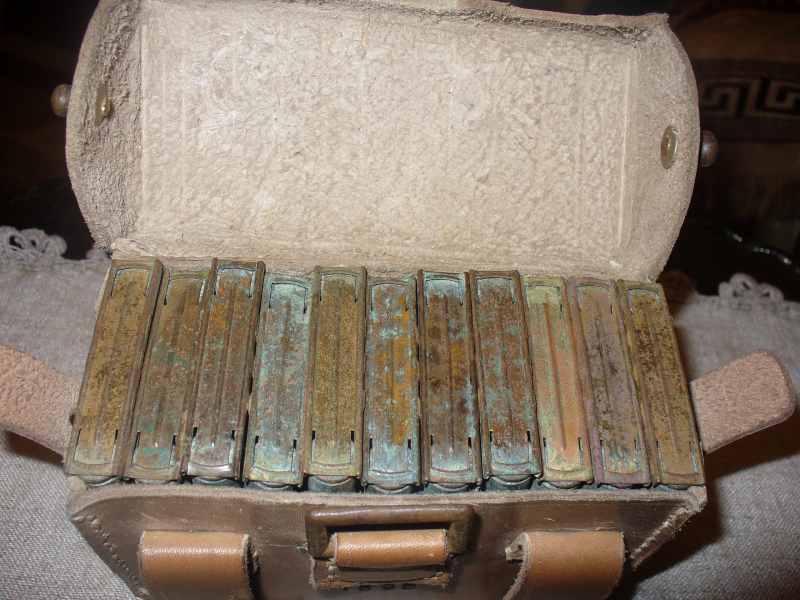

Швець з точністю до міліметра дотримувався розмірів. Як на мене, вийшло чудово. Лише кілька моментів, які треба вияснити. Як бачите на фото, в підсумок спокійно влазить 11 обойм, а не 9. Це не видно, поки його не відкриєш. І другий момент. Як видно теж на фото ззаду шевцю не вдалося дотриматися потрібних співвідношень. Прийшлося під верхні краї лямок зробити вирізи в кришці. А щоби приклепати верхні краї тих лямок до стінки підсумка і щоб ремінь спокійно проходив крізь них, прийшлося би ті вирізи робити ще глибшими. Оскільки це пробна модель, майстер цього не робив, просто загнув краї і зшив, як це робиться в РІАшних підсумках.
Коротше кажучи, - дивіться і чекаю Ваших відгуків і зауважень.



Уау!!! Красота !!! Некоторые недочёты есть но немного отшлифовать грани алмаза и получиться брилиант.... Браво!!! Мой Вам респект и уважение Тарас !!!



Тарас - по сути по количеству обойм правильно - подсумок расчитан на 9 пачек, а не обойм. Его шили тогда - когда был на вооружении "Гевер 88" с пачечным заряжанием, а пачки немного толще чем планки-обоймы, вот и влезает их больше на две штуки. С вырезами в крышке неправильно - должно быть ровно. Думаю, что лямки под ремень надо просто немножко удлинить и больше завернуть внутрь при заклепывании тоже самое и со скобой-креплением. Ну заклепки делать надо с шайбочками как было - вид станет совсем другой. Ну а так работа просто суппер!

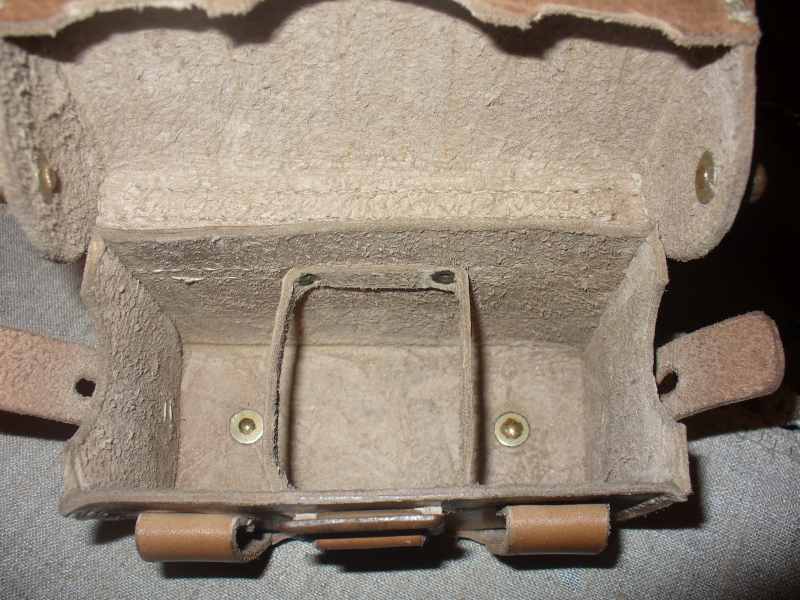

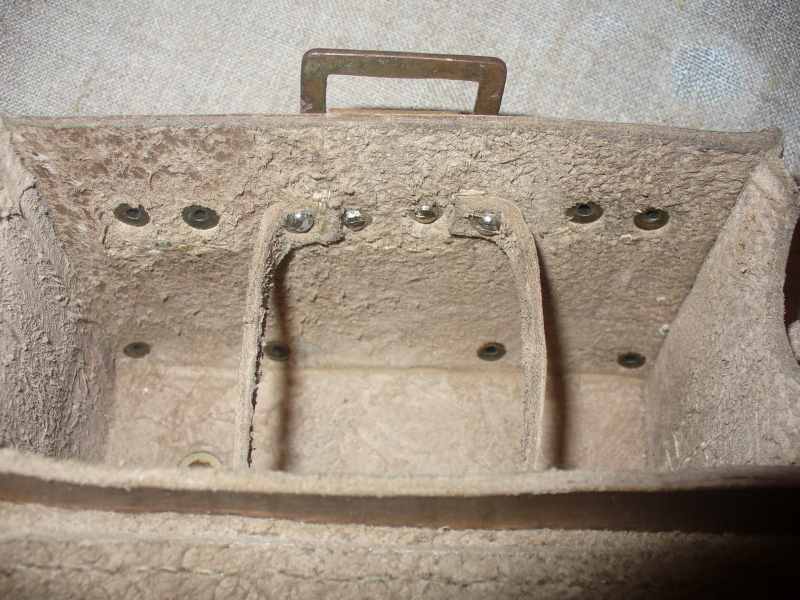

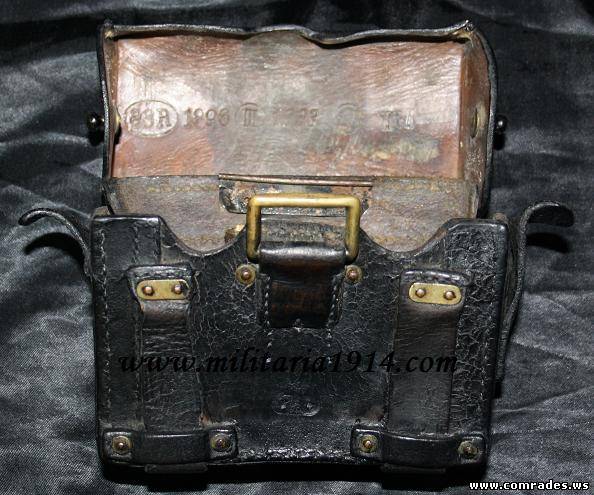

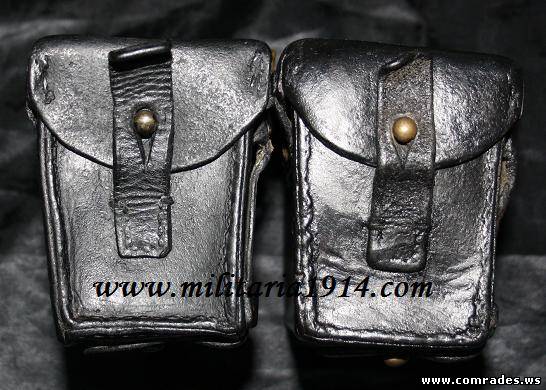

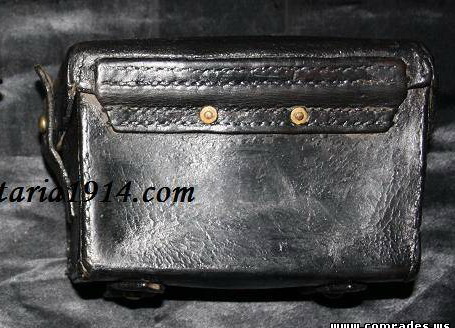

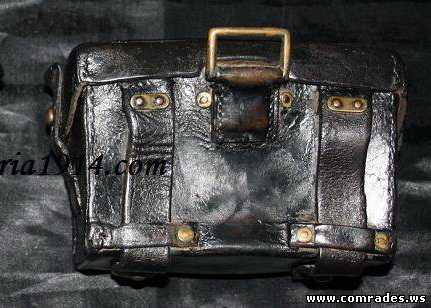

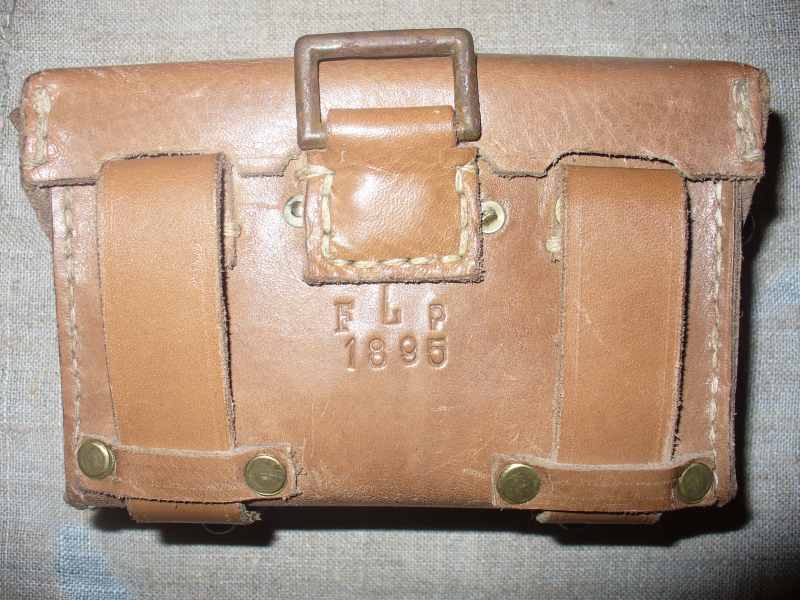

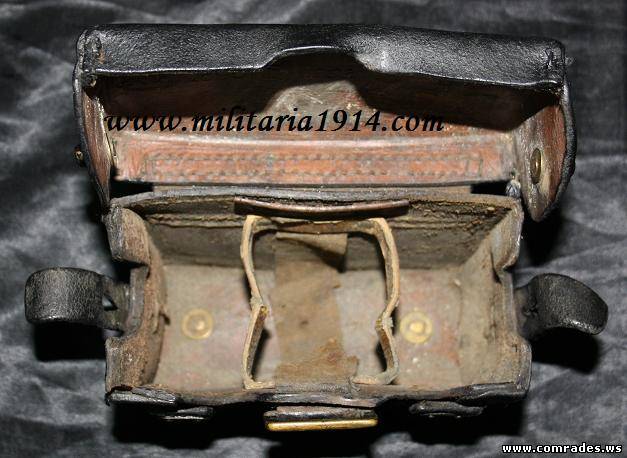

По поводу крышки Женя прав ...Она должна быть без вырезов но солдатня специально делали вырезы чтобы крышка плотней закрывалась (у Жени был такой подсумок точнее его запцацки и на той крышке было хорошо видна деформированная о рамку кожа ) так же как и вырезы для блее удобного извлечения пачек из боковых отсеков на этом фото это хорошо видно http://www.reibert.info/forum/attachment.php?attachmentid=1189426&d=1326229918, а лямки под ремень http://www.reibert.info/forum/attachment.php?attachmentid=1286222&d=1329853149 надо переклепать чтоб они смотрелись как тут http://www.reibert.info/forum/attachment.php?attachmentid=1189423&d=1326229918... Подсумок изготавливался ворсом наружу а гладкой стороной внутрь причём ворсистая сторона шлифовалась от грубой мздры и красилась в черный цвет... Для первого варианта подсумки вышли очен очень гуд...Мне очень понравилось -зафактурить и будет ОГОНЬ!!!
Кстати боковухи подсумка что был у Жени были выполнены из сдвоенной кожи меньшей толщины и прошитой по периметру...Позже выложу их фото надо порыться гдето были...

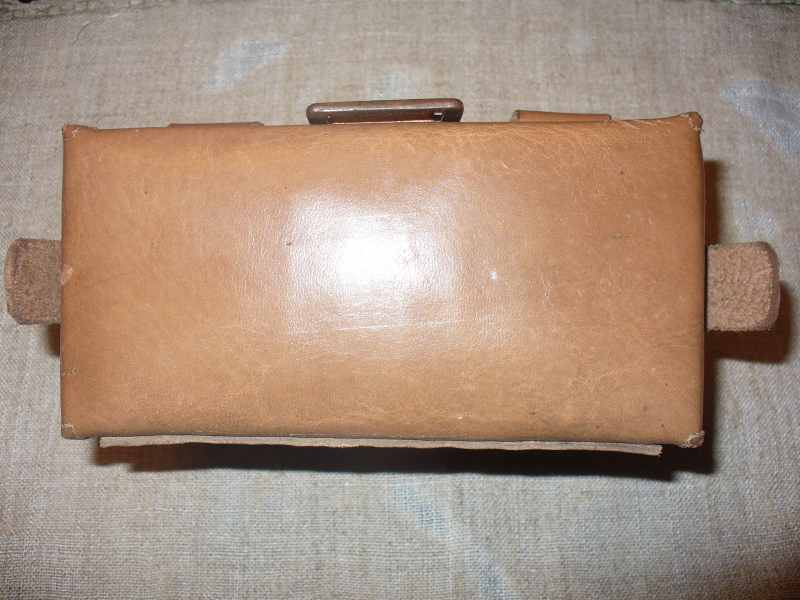

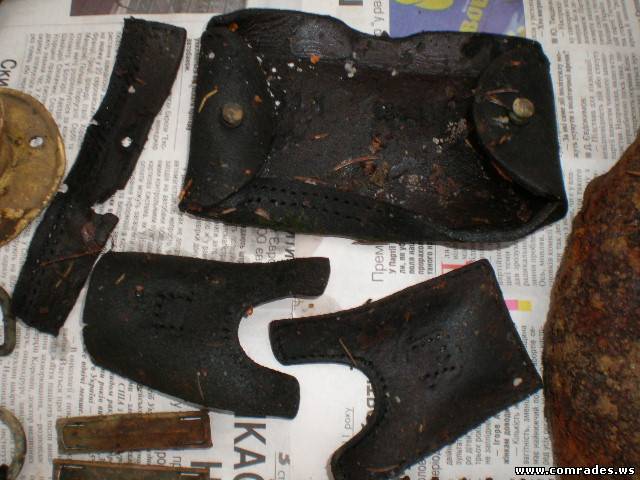

Вот та фотка боковушка с двух половин(половинки в раздельности друг от друга) и крышка

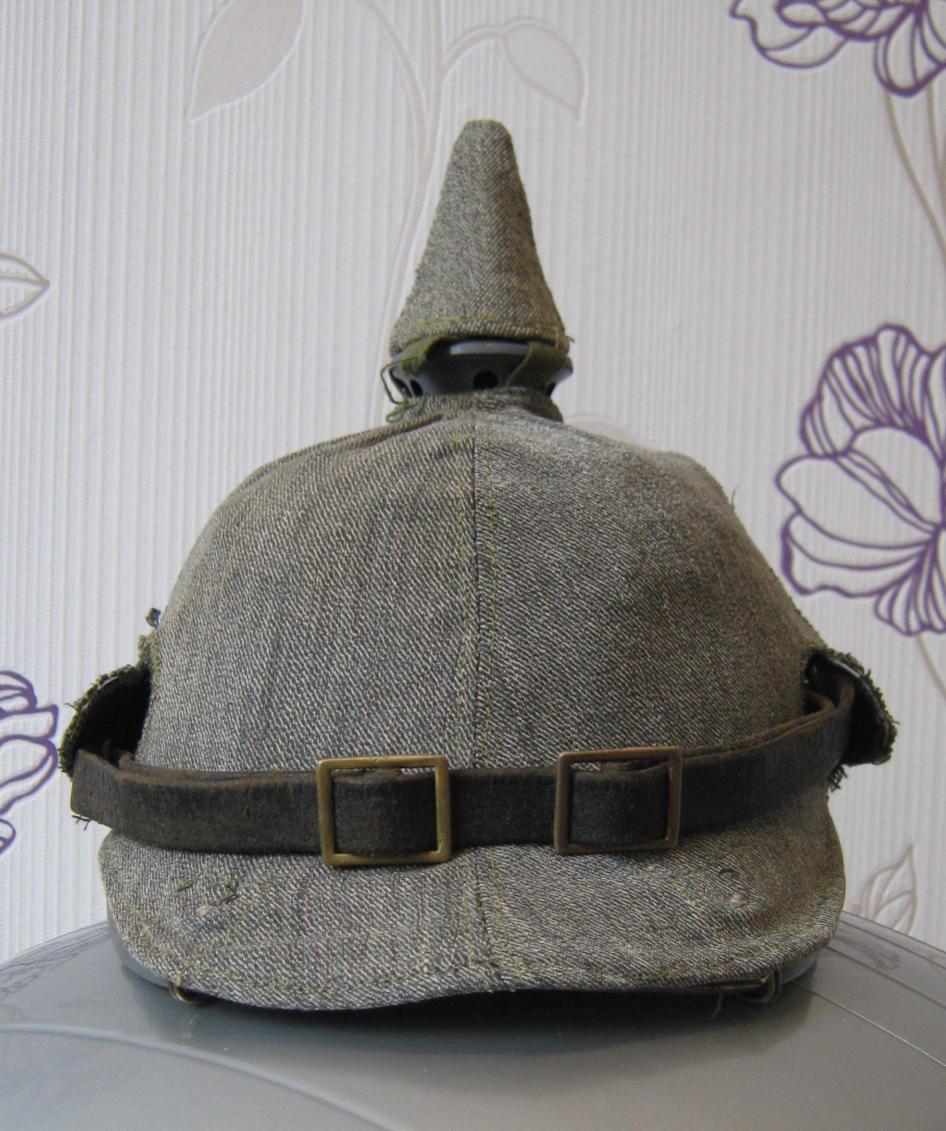

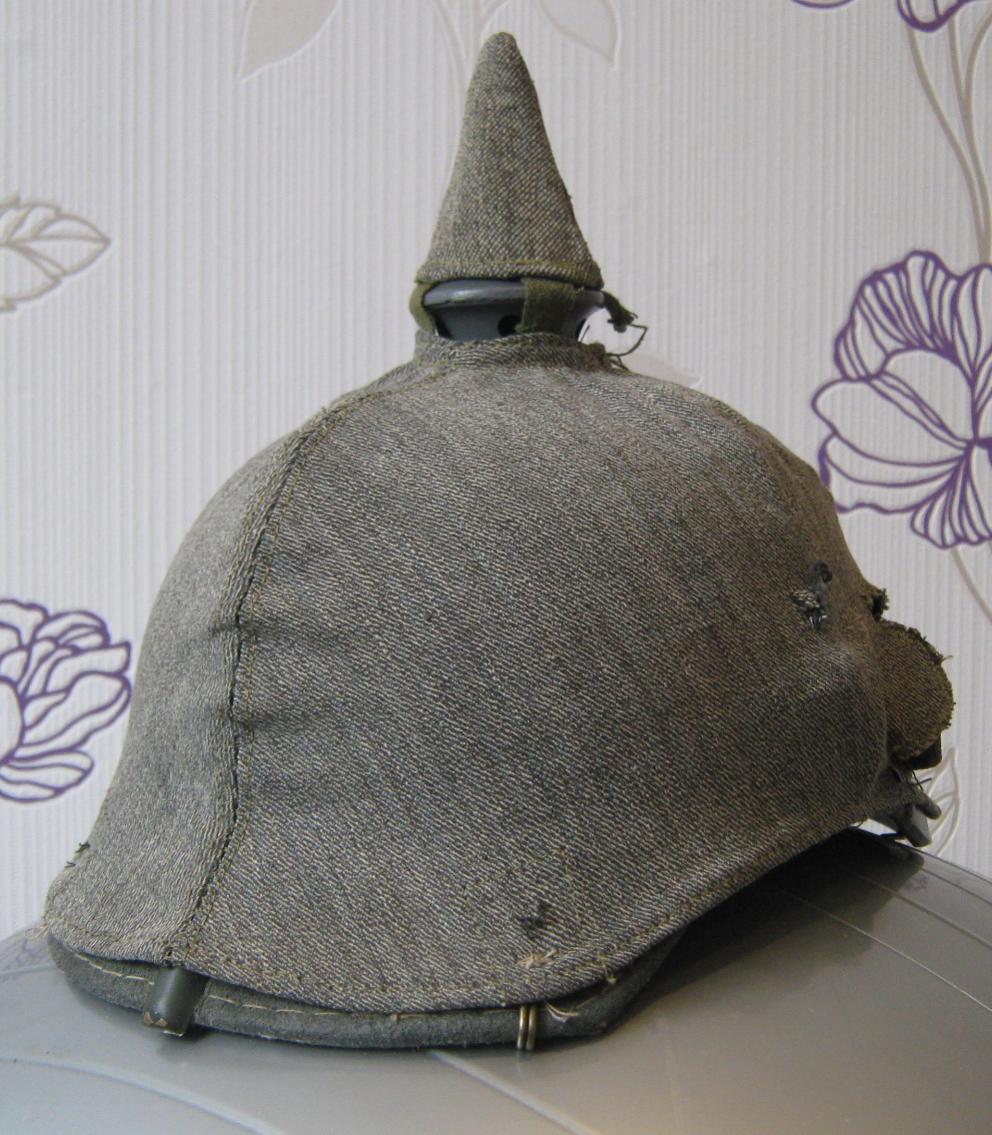

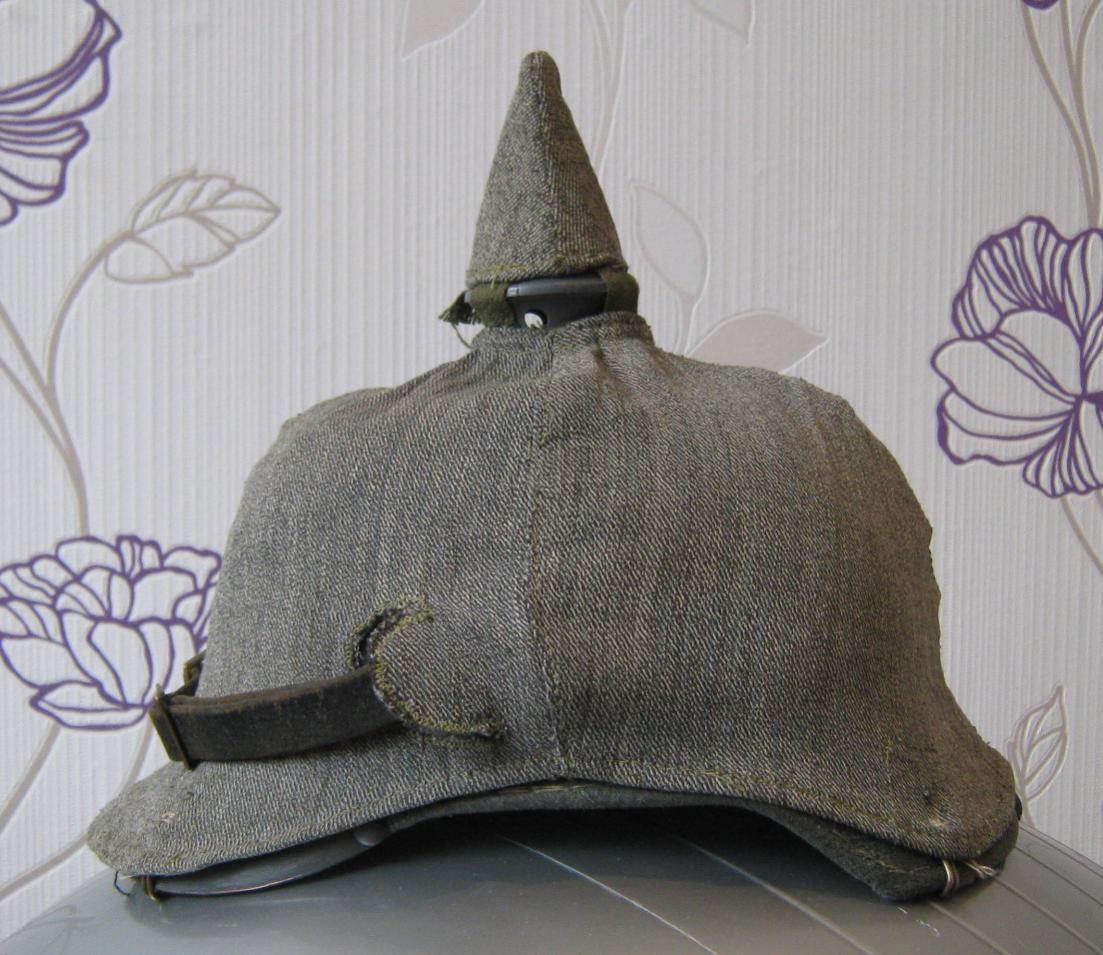

На руках пикен с чехлом 57 размера(новоделы)!!! На днях обмеры збацаю и выложу лекала ковера!!!



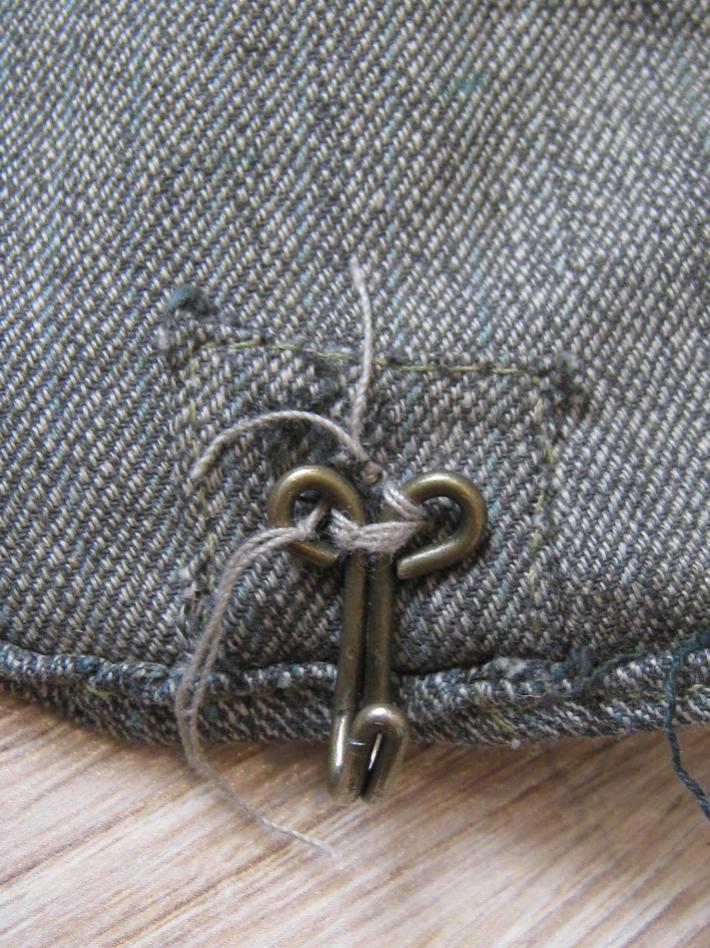

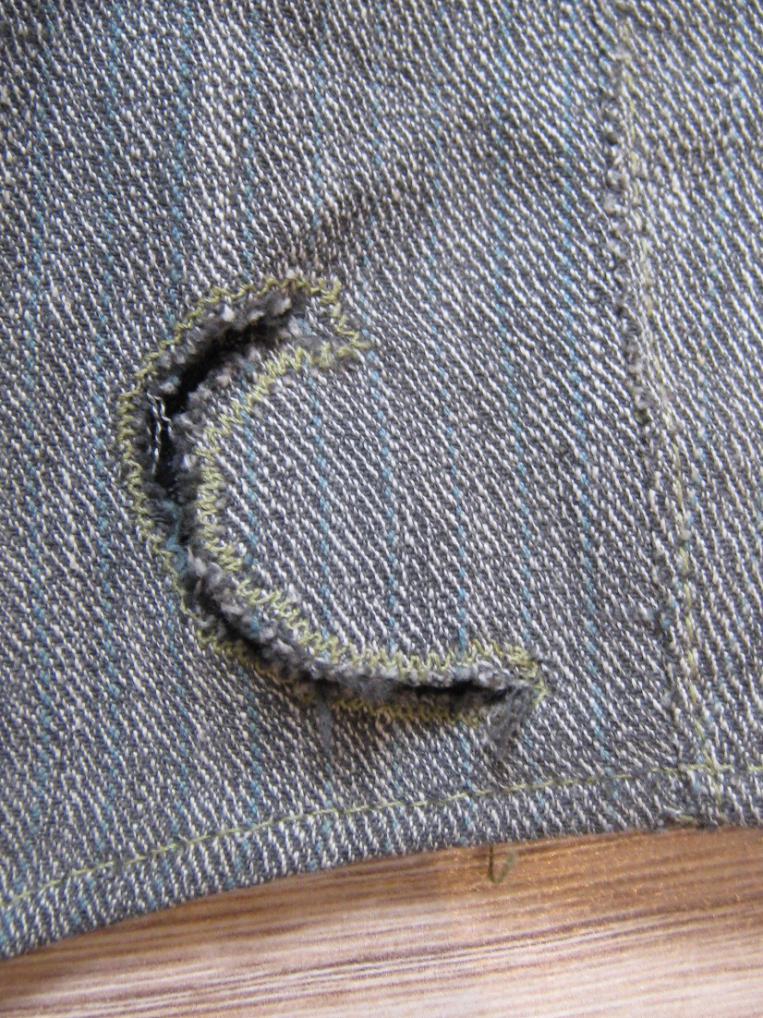

На данный момент выкладываю то с чего снималось лекало ...Новодельный ковер состоящий из четырёх частей с не снимаемой покрышкой пики. Затяжка отверстия в ковере под пику жёсткая (т.е. БЕЗ РЕЗИНКИ) выполненая из х/б тесьмы(ёлка)...



Ну и собственно то как ковер "сидит" на пикене...Само лекало выложу завтра вечером...
