Германские ручные гранаты

В этой теме будем выкладывать германские ручные гранаты кроме "колотушек" имеющих свою отдельную тему. Многие фотографии находок были взяты мной тут на форуме и на других ресурсах. Поэтому обладателям данных девайсов огромное спасибо. Итак:

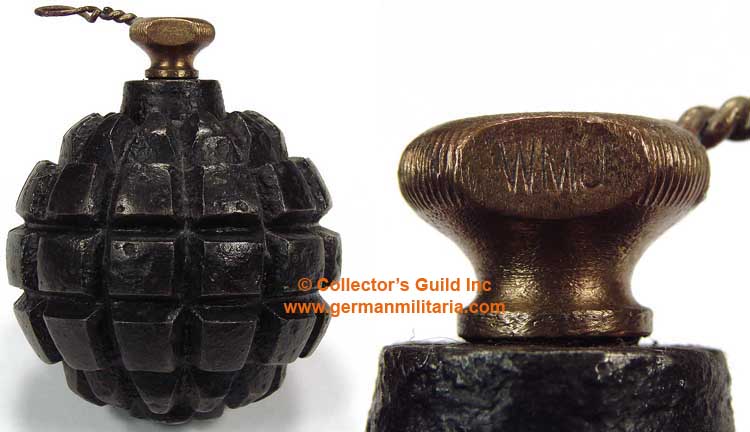

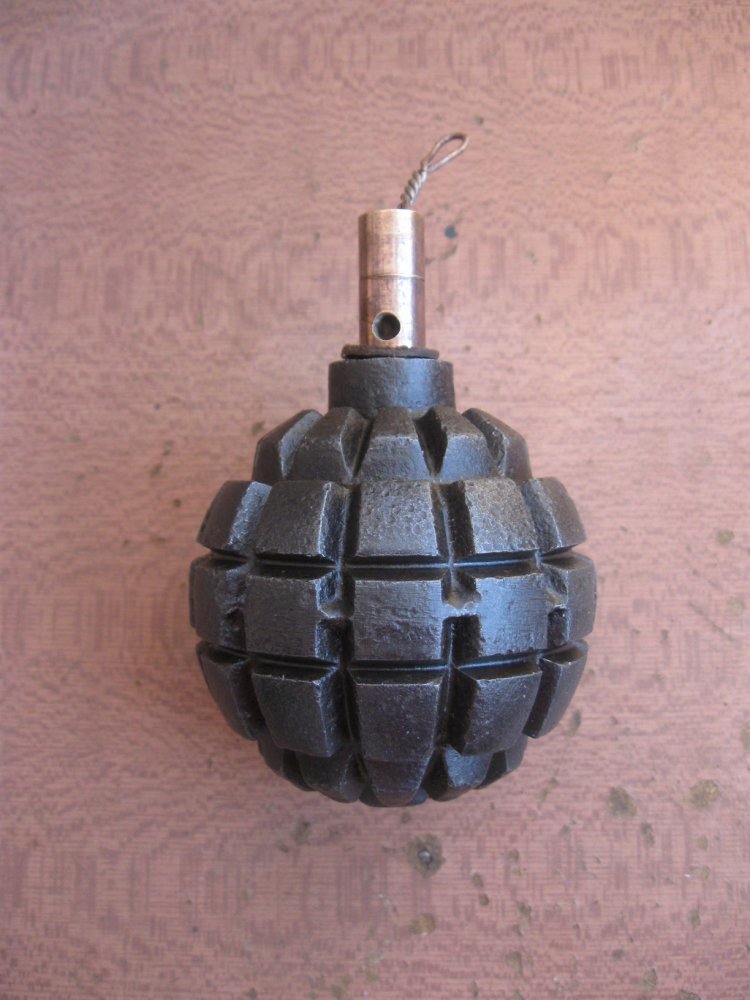

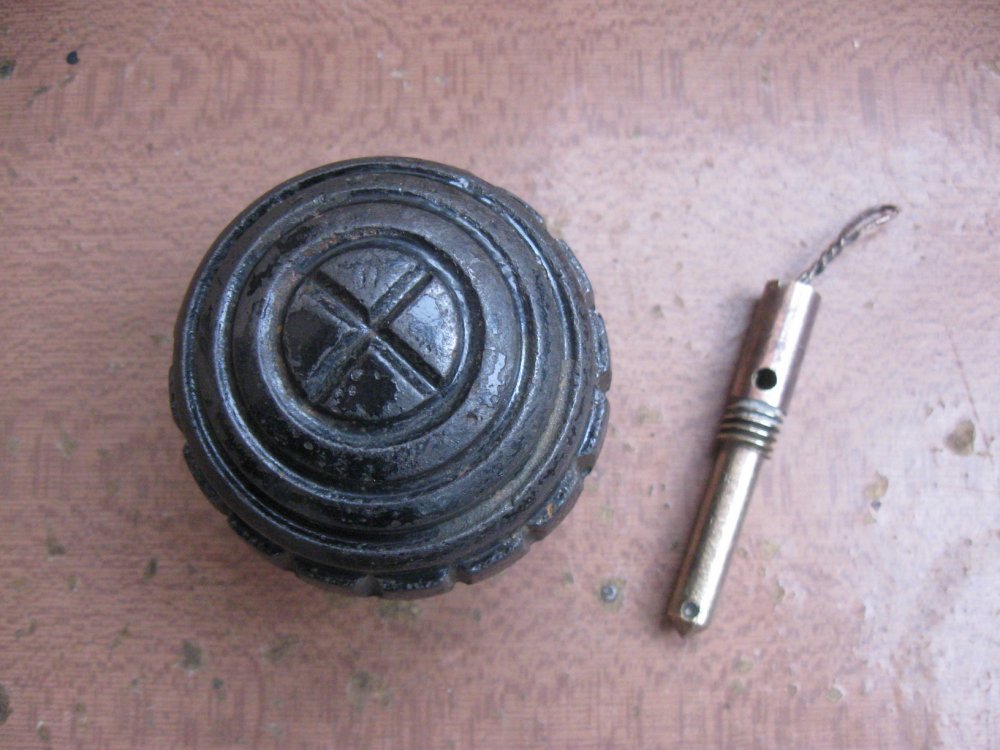

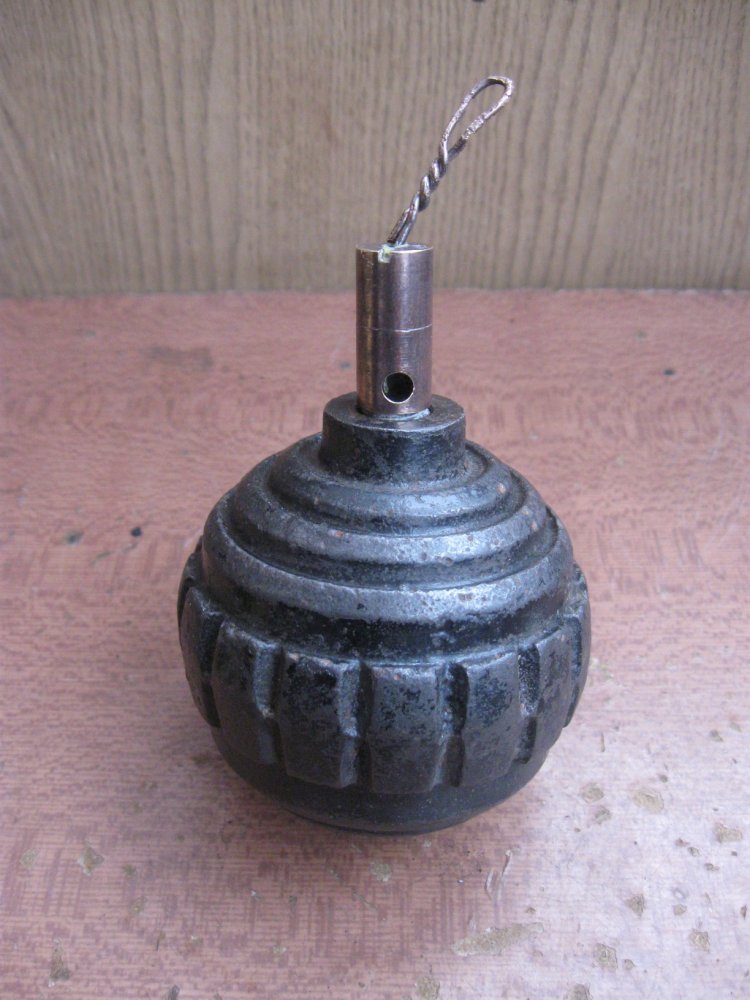

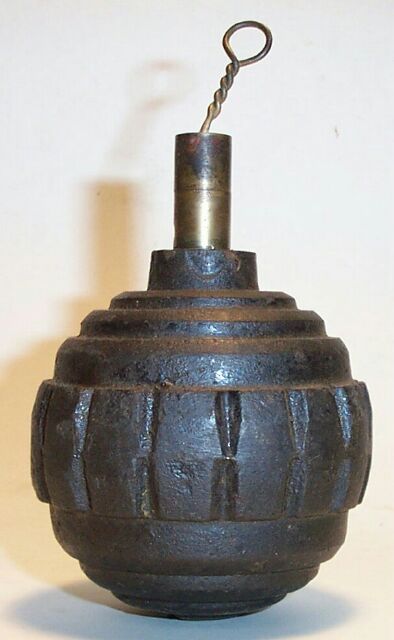

Ручная граната обр. 1913 г. (Kugelhandgranate 13)

Ручная граната этого типа была принята на вооружение накануне Великой войны – в 1913 году. В то время в Германии гранаты рассматривались не как элемент вооружения пехоты, а как средство для крепостной войны. Это и стало причиной того, что принятые на вооружения гранаты обр. 1913 года были малопригодны как пехотное оружие, прежде всего из-за своей шарообразной формы, делавшей их переноску малоудобной для солдата.

Корпус гранаты представлял переработанную, но почти не измененную в целом идею трехсотлетней давности – литой чугунный шар диаметром 7 см. с ребристой насечкой симметричной формы и очком под запал. Заряд представлял собой смесевое ВВ на основе черного пороха, то есть обладал невысоким фугасным действием, хотя из-за формы и материала корпуса граната давала довольно тяжелые осколки.

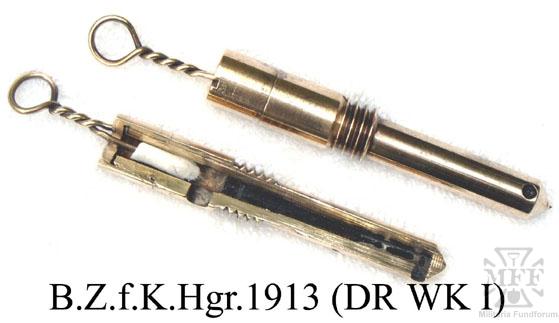

Запал гранаты был довольно компактен и неплох для своего времени. Он представлял собой трубочку, выступавшую из корпуса гранаты на 4 см. с терочным и дистанционным составом внутри. На трубочке было укреплено предохранительное кольцо, а сверху имелась проволочная петелька, которая и приводила в действие запал. Время замедления автору точно не известно, но предположительно оно составляло около 5-6 секунд.
Эта граната хоть и выглядела довольно экзотично, но ничего принципиально нового в конструкции не несла. Более того, шарообразный корпус мешал переноске гранаты, держать в ладони 7 сантиметровый шар тоже было не совсем удобно, а это не могло не сказаться на дальности и точности метания гранаты в цель.

Другое дело то, что немцы уделили этому оружию куда больше внимания, чем союзники, в результате чего еще в 1914 году эти гранаты были массово переданы в войска, которые стразу же получили немалое преимущество перед противником. Хотя гранаты армейскими частями были мало, а то и вовсе не изучены, немцы и тут приняли «соломоново решение» - направить в войска инструкторов-саперов, которые довольно быстро разъяснили как применять новое оружие.

Тут уже не играло роли невысокое удобство переноски и применения – у союзников все мало-мальски удачные конструкции гранат датированы 1915 годом, а значит, немцы до этого времени количественно и качественно превосходили в этом плане армии стран Антанты.

Крупным недостатком запала этой гранаты было большое усилие его срабатывания (тугая терка) и выбрасываемый при горении замедлителя факел пламени, который часто обжигал пальцы метателю. По этой причине для вытягивания запала применялось специальное приспособление.
Конечно же, с появлением новых, более удобных гранат, старые системы понемногу сходили с арены, однако граната обр. 1913 года после модернизации в 1915 году служила до конца войны.



Существовали различные вариации на базе корпуса гранаты обр. 1913 года, например вот эта, с запалом, имеющим спусковой рычаг и длинную деревянную рукоять.

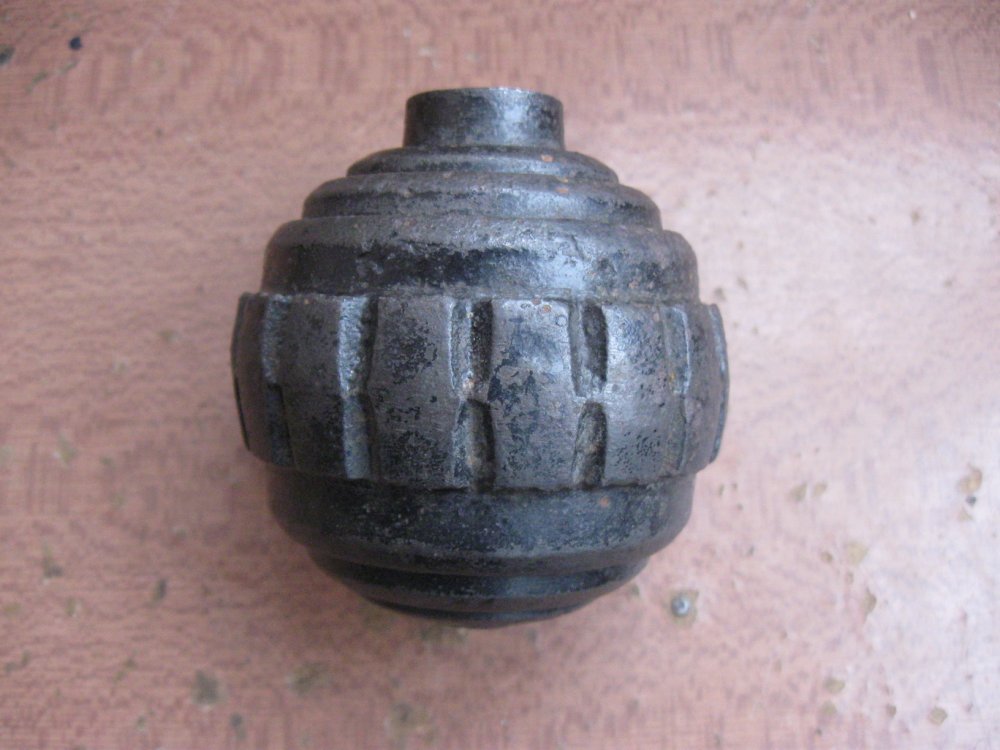

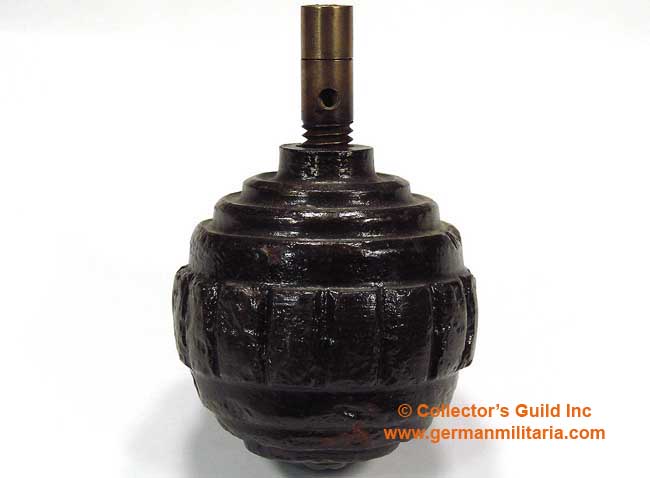

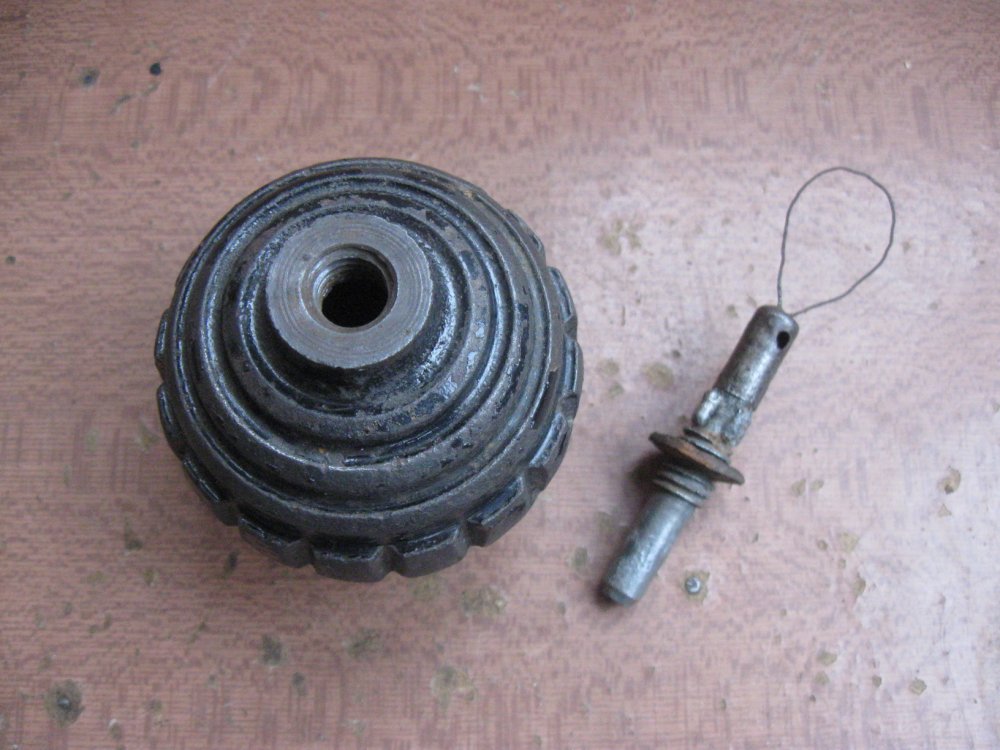

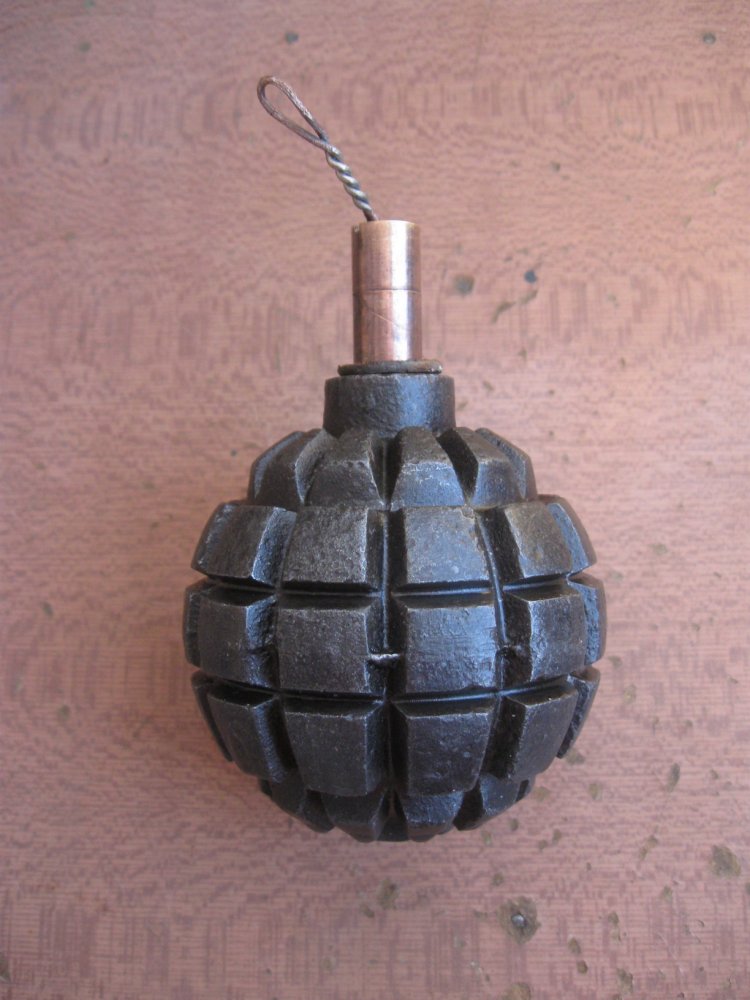

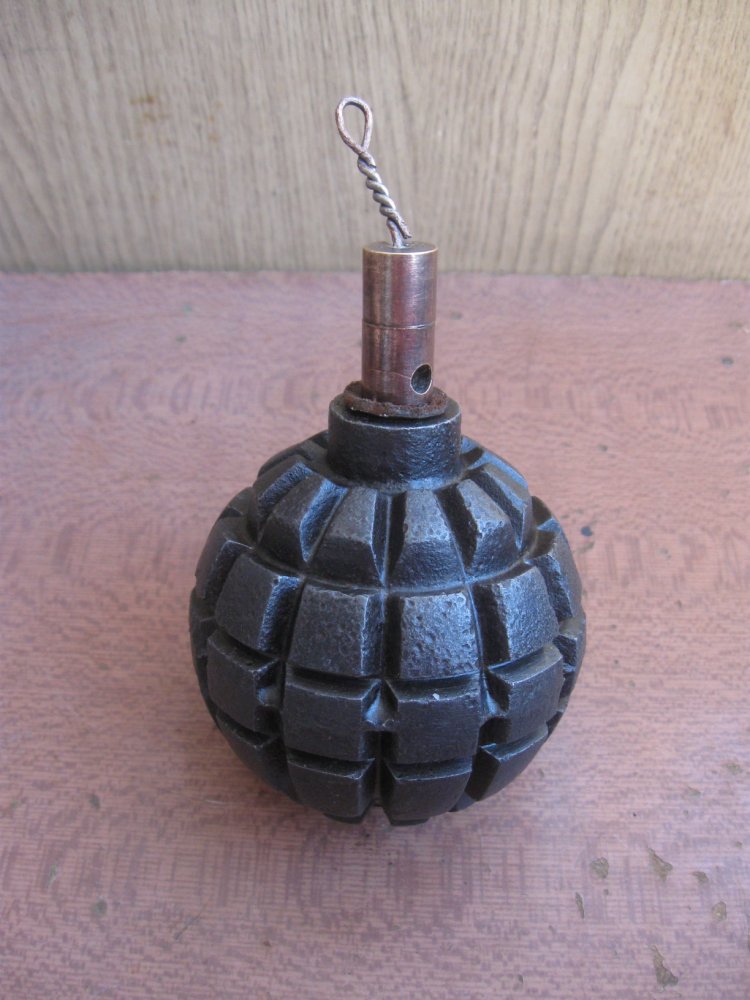

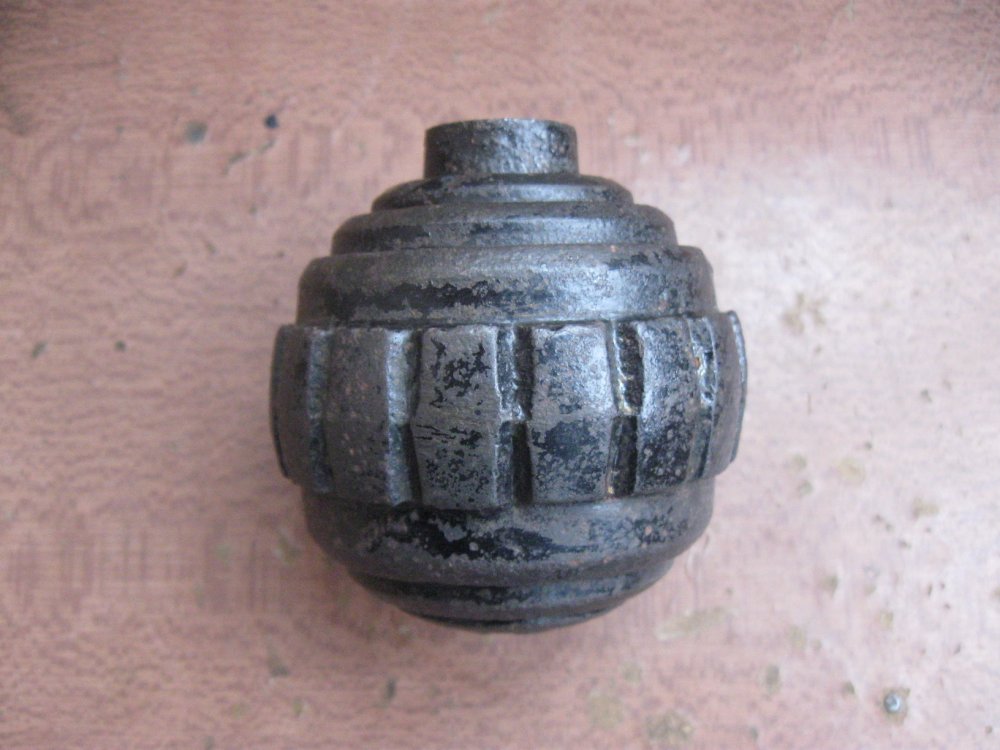

Ручная граната обр. 1915 г. (Kugelhandgranate 15)

Эта граната была несколько измененным вариантом предыдущей шарообразной гранаты обр 1913 г. поскольку ребристый корпус был все же сложен в изготовлении, а в военное время на счету каждый станок и работник, то решено было несколько упростить производство корпусов к гранатам. Теперь вместо ребрения, похожего на дольки ананаса, применялось простое литье в округлые ступенчатого типа формы, что несколько облегчило производство, так как последующая обточка корпуса упростилась. Ребрение сохранено только на центральном пояске-выступе, однако нередки гранаты и без ребер.
Изменения не коснулись заряда и запала, так что качества гранаты аналогичны с первым ее образцом.
Новшеством стало применение «корзинки» для переноски гранат обр 1913 и 1915 на поясе.

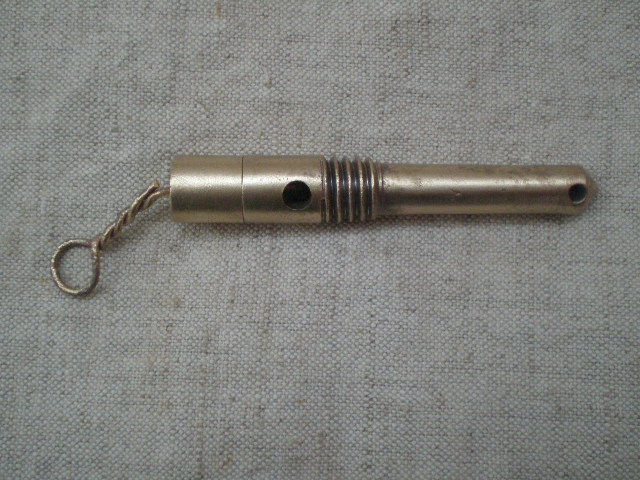

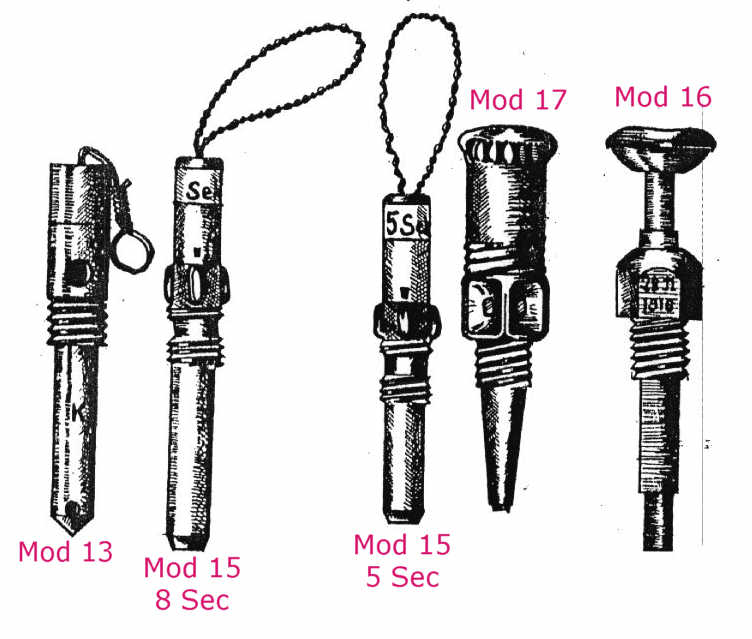

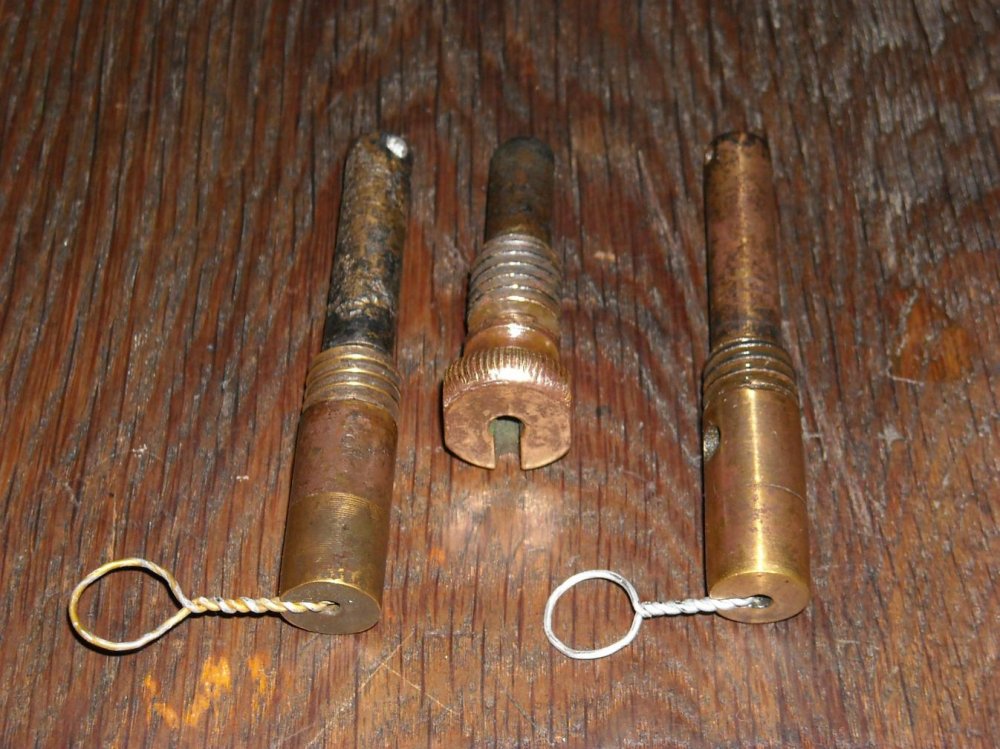

Виды запалов, используемых на германских "кугелях", а также коробка для их хранения.



"Русский кугель" фактически был клоном германской гранаты Kugelhandgranate 13. Запал гранаты отличался более мелкой резьбой.

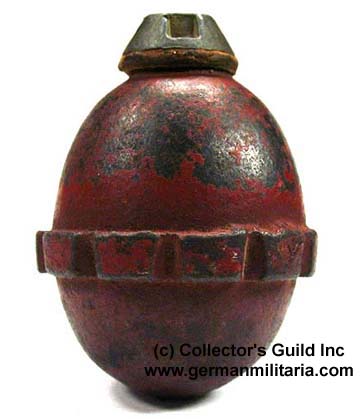

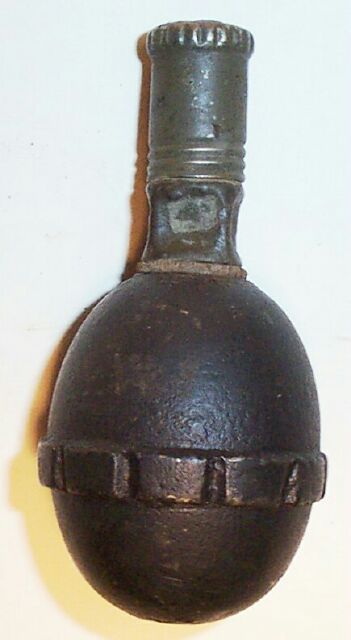

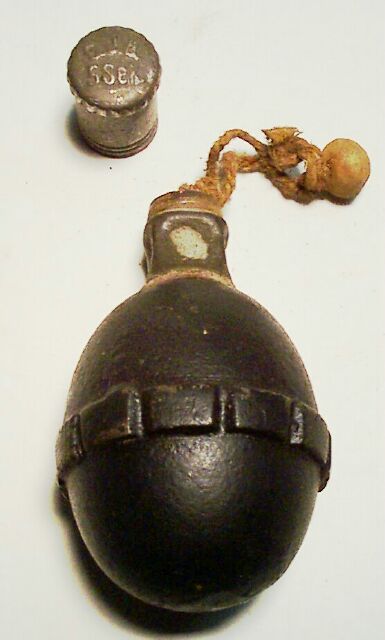

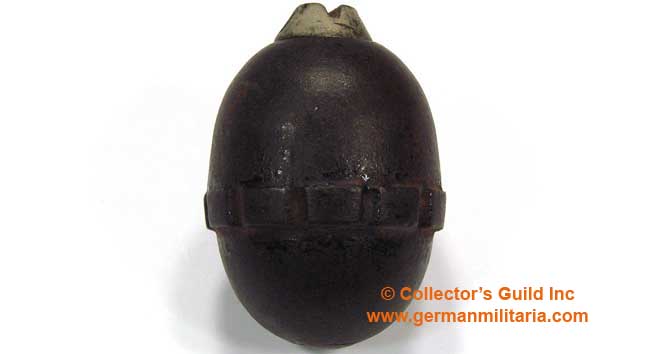

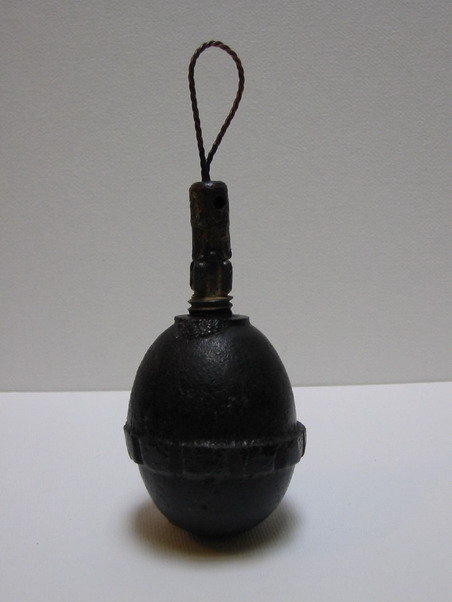

ГРАНАТА обр. 1916 г. (Eierhandgranate 16)

Гранаты обр. 1913 и 1915 годов были довольно неплохим оружием, но удобство их ношения и применения оставляли желать лучшего. Для гранаты типа Kugelhandranate 13 даже производили специальный металлический подвес для удобства транспортировки. Носить громоздкие «колотушки» было также малоудобно. Поэтому на повестке дня стал вопрос о новой ручной гранате, более компактной, чем предыдущие. И она была создана.

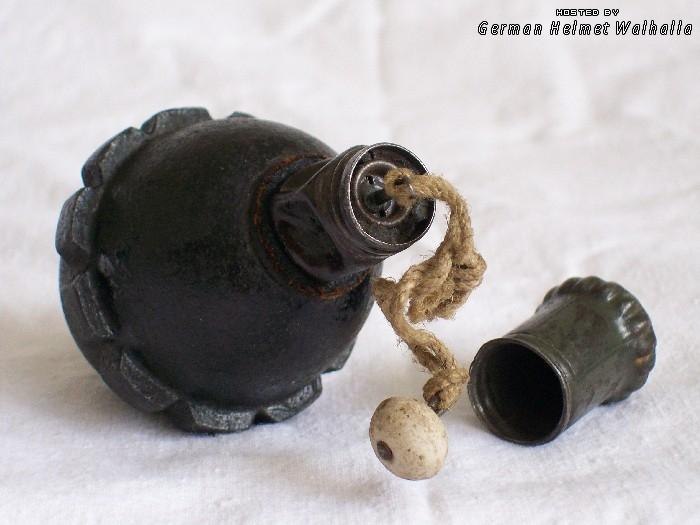

В 1916 году на вооружение немецкой армии поступила новая граната - Eierhandgranate 16. Эта лимонка весила 310 граммов и имела рубашку (вернее, корпус. Прим. авт.) из литого железа, выкрашенную в черный цвет. Запал гранаты обеспечивал пятисекундное замедление, хотя существовала модификация гранаты с восьмисекундной задержкой – предназначенная для стрельбы из гранатомета. При известном навыке эту гранату можно было забросить на 50 метров, радиус поражения гранаты был достаточно ограничен. Впервые лимонки немцы применили в июле 1916 года. Контратаковав англичан к северу от Типваля (над Соммой), немецкие солдаты, забросав лимонками англичан, сумели занять потерянные позиции.

Эти гранаты были очень популярны среди штурмовиков и пехотинцев, да и вообще, их компактность и неплохие качества заслужили уважение у фронтовиков. В гранате применялись более мощные взрывчатые вещества, чем в Stielhandgranate 15.

Запал был терочным, простым в применении. Существовало 2 разновидности запала, как с открыто расположеной петлей из шнура, так и с пробкой, закрывавшей полость со свернутым шнуром. На колпачке проставлено время замедления в секундах, колпачок прикреплен к шнуру и служит также для удобства его удержания.

Трофейные гранаты применялись также армиями Антанты, в том числе и Россией.

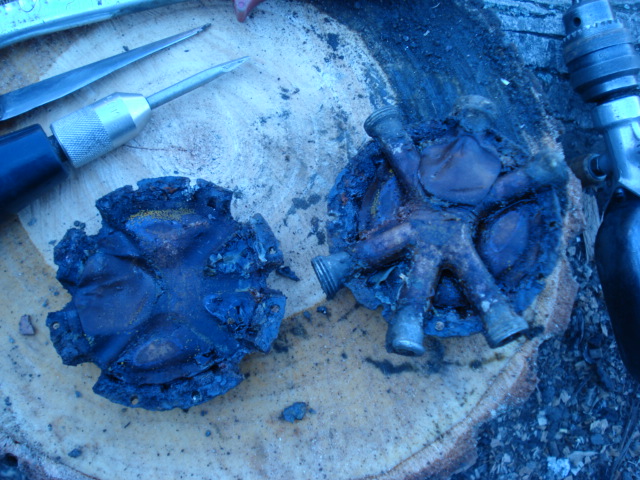

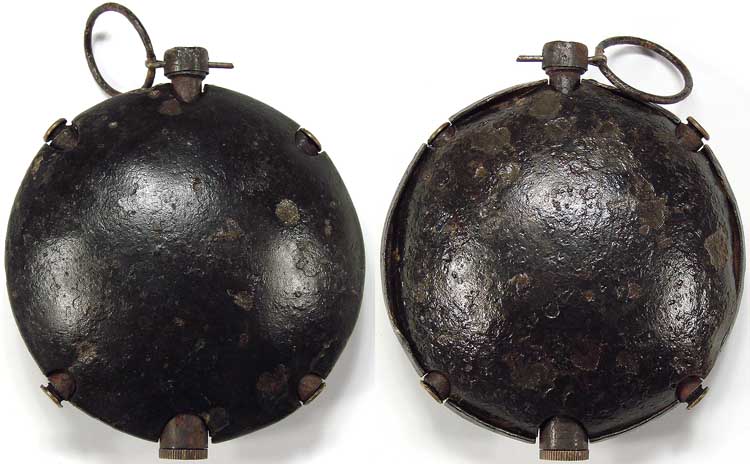

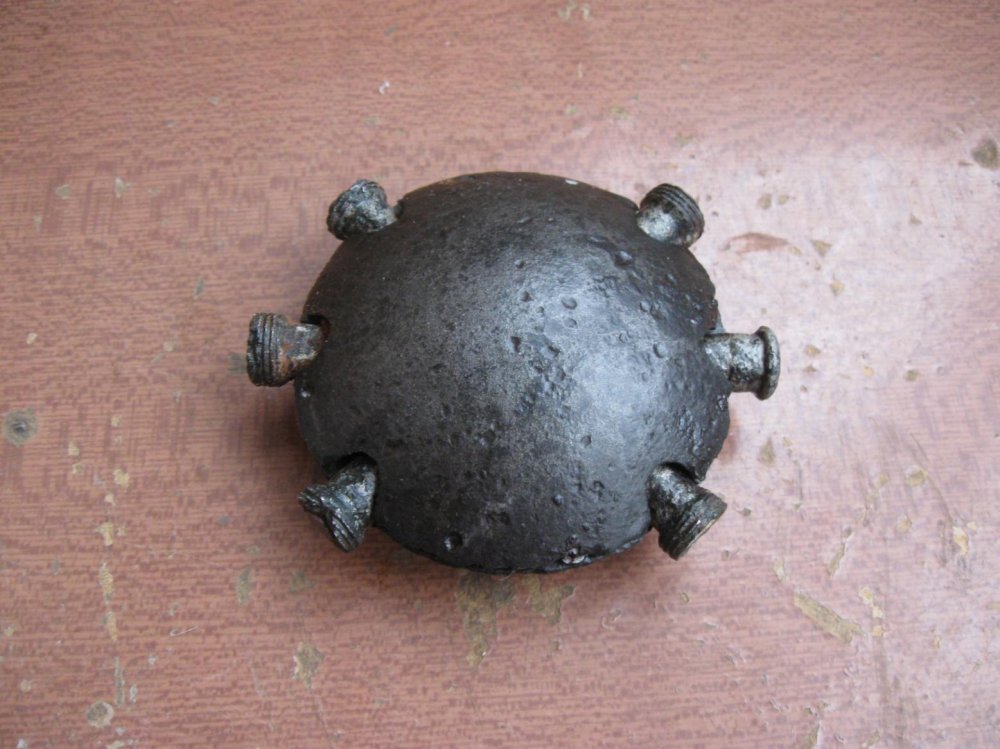

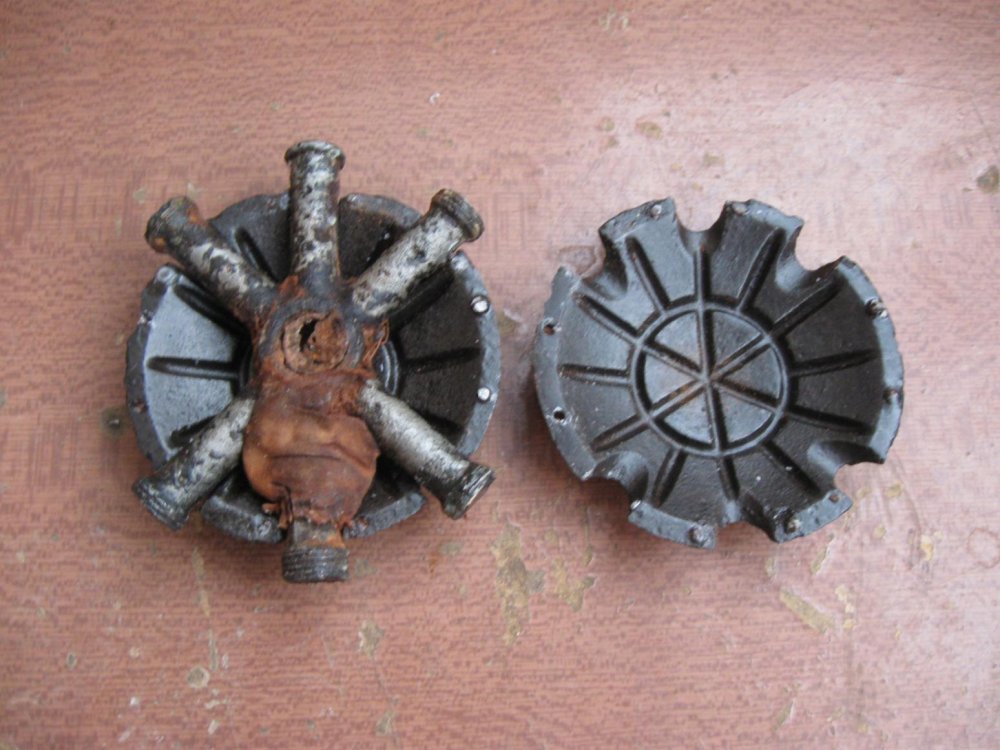

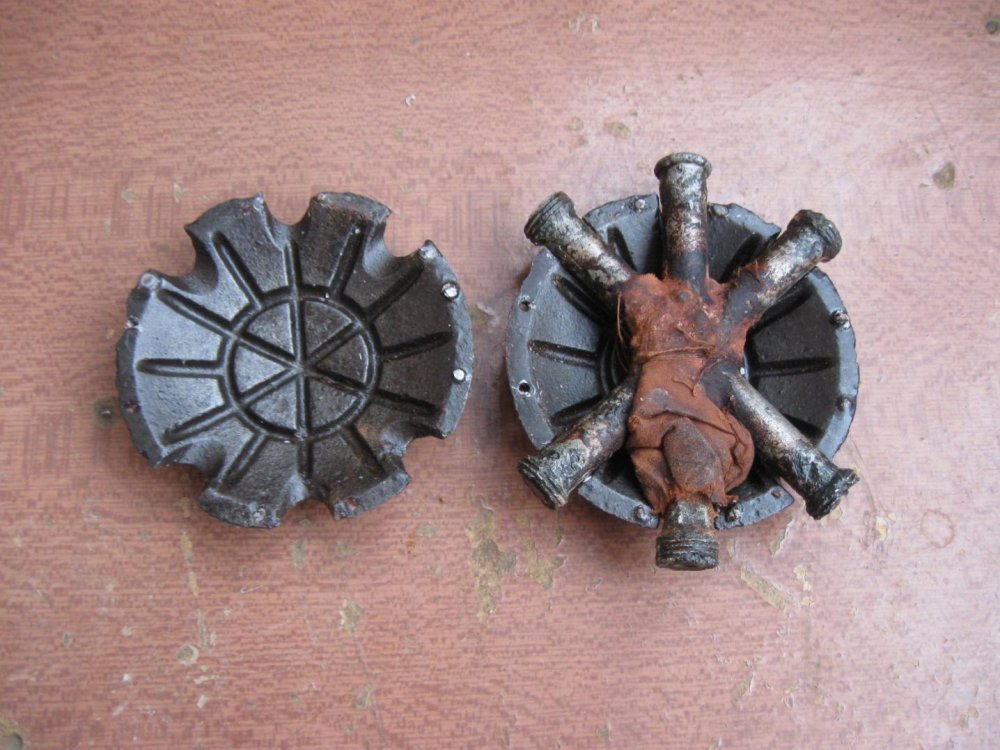

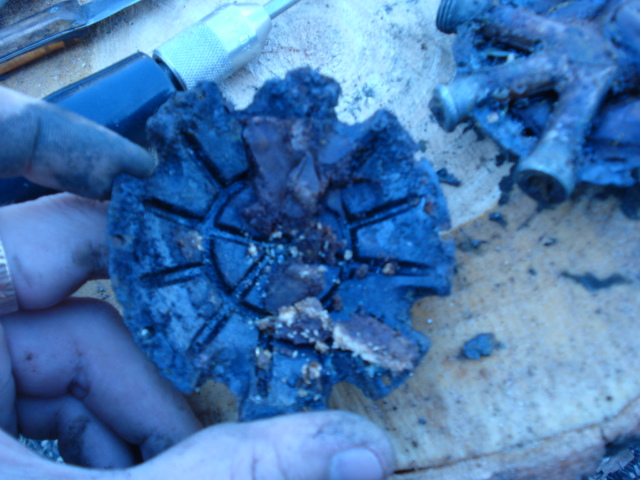

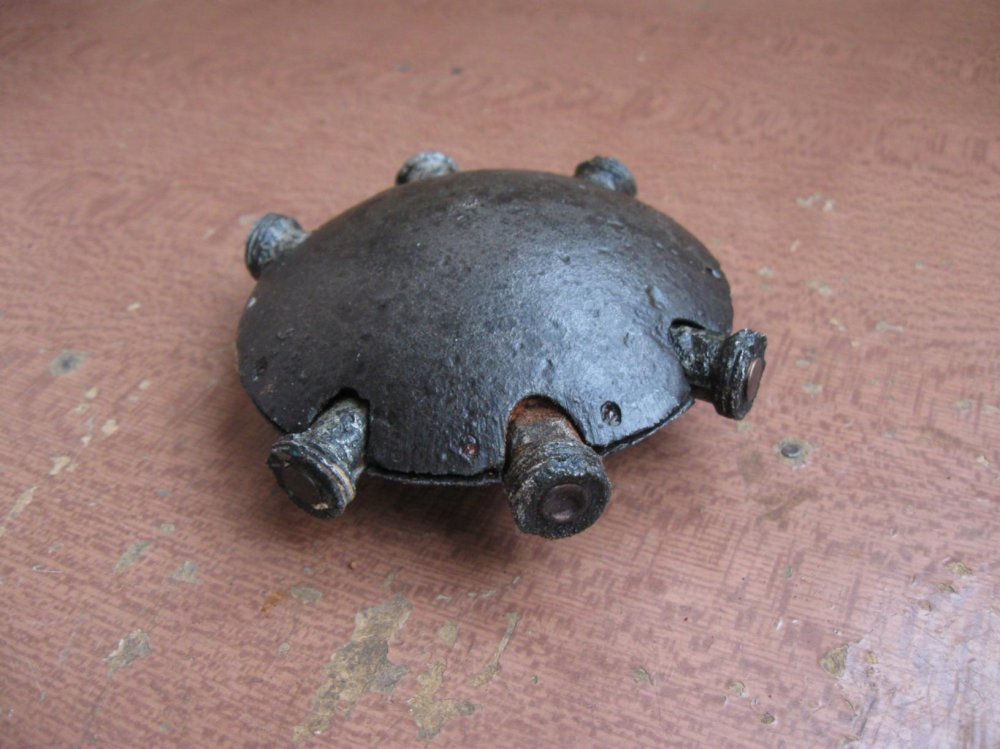

Ручная дисковая граната обр. 1915 г. (Diskushandgranate 15)

Данная граната представляет собой довольно любопытную конструкцию, которая, однако, является ярким примером оружейных курьезов.

Попытка решить проблему мгновенного подрыва гранаты после удара, тем самым исключив ее использование противником (за 6-8 секунд иногда враг успевал «перебросить» гранату), и повысить ее эффективность привела к созданию запалов мгновенного действия. Но их сложность, высокая цена и низкая надежность при падении гранаты в воду, в мягкий грунт, строго на бок, не позволили «мгновенным» запалам заменить дистанционные. Проблемы же, связанные с конструктивными недостатками дистанционных запалов, как то невозможность подрыва гранаты в момент ее падения, приводившая к тому, что опытный противник успевал укрыться от осколков, опасность, вызываемая промедлением метающего гранату бойца, все же не были разрешены, поскольку уменьшение времени горения замедлителя более чем до 3-5 секунд делало гранату опасной для своих солдат.

Как средство для обеспечения мгновенного подрыва гранаты возле противника применялось «метание с задержкой», когда боец сознательно несколько (1-1,5 секунды) медлил с броском гранаты с уже горящим замедлителем, так, что снаряд разрывался либо немедленно после падения, или даже в полете, причиняя максимальное поражение противнику. Но такая методика годилась только для опытных бойцов, знающих особенности во времени горения замедлителя на разнообразных моделях гранат. Применение «метания с задержкой» молодыми солдатами нередко заканчивалось трагически.

Немецкие конструкторы попытались создать гранату, лишенную всех вышеуказанных недостатков.Созданнаяими граната имела запал мгновенногодействия, подрывавший гранату при ударе о землю или другой твердый предмет. Собственно, запал и является «конструктивной изюминкой». Он собран в дискообразном корпусе гранаты, состоит из шести радиально расположенных трубок (в форме буквы Ж), сходящихся в центре гранаты. Четыре трубочки содержат капсюли-воспламенители, в одной трубочке находится стержень с закрепленным на нем ударнике в виде четырехлучевой звезды. Под трубкой с стержнем расположена трубка с детонирующим составом. Полость корпуса заполнена взрывчатым веществом (тринитротолуолом) массой 100 граммов. Всего известно 2 типа гранат такого устройства: оборонительная, имевшая больший заряд, и наступательная. Внешне они различаются толщиной корпуса, большей у оборонительной гранаты, и наличием маркировки – на наступательной гранате ее не было.

Перед броском солдат вытягивал чеку, фиксирующую стержень с ударником, бросал гранату в цель. Дискообразная форма диктовала и способ метания – подобно диску для спортивных соревнований, с закруткой его вокруг своей оси. Аэродинамика дискообразной гранаты была весьма неплохой, что позволяло достичь большей дальности броска в сравнении с шарообразным (яйцеобразным) или цилиндрическим снарядом.

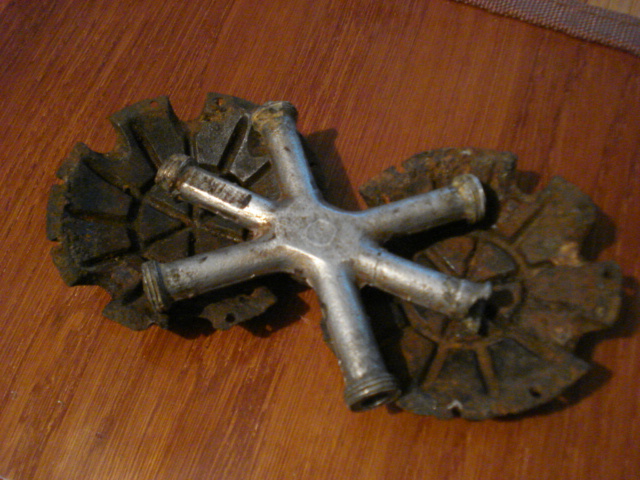

При ударе ребром корпуса ударником накалывался капсюль в одной из трубочек, что вызывало подрыв гранаты.

Наряду с такими достоинствами как высокая дальность броска и мгновенное срабатывание в момент удара, граната обладала и многими недостатками. Так, она была сложнее и дороже, чем обычная граната с дистанционным запалом, сложность устройства и чувствительность к ударам предъявляли повышенные требования к подготовке бойцов, применяющих гранату. При падении в грязь, воду, снег, граната часто не взрывалась, так как сила удара была недостаточной для срабатывания запала. Сам механизм запала был велик, а его «мертвая» масса значительно превышала массу дистанционного запала, а это либо вело к перетяжелению гранаты, либо к уменьшению заряда ВВ.

Основным же доводом «против» была сложность и низкая, в сравнении с обычными гранатами, надежность. Вскоре дисковые гранату сняли с производства, их а запасы в войсках были быстро израсходованы.

Кстати, форма корпуса обусловила и особенности формирования осколочного поля. Разлет осколков шел в основном в сторону плоских поверхностей, и незначительно – от ребер корпуса. То есть, если метнуть диск параллельно земле, осколочное поражение противника будет небольшим или же его не будет вовсе: осколки уйдут вверх и вниз, совсем мало – в стороны (рис 1). Если же метнуть такую гранату перпендикулярно поверхности земли, то разлет осколков пойдет в стороны, но опять таки, почти не пойдет вперед и назад. Цилиндрический корпус также далеко не идеален в этом плане, но осколочное поле при его подрыве более предсказуемо и равномерно (рис 2). Данное явление (правда, очень упрощенно) можно продемонстрировать рис 1. и рис 2. Оранжевым цветом обозначен сектор наибольшего разлета соколков, розовым – зона менее плотного поражения, серым – «мертвое пространство» куда разлета осколков практически не происходит.

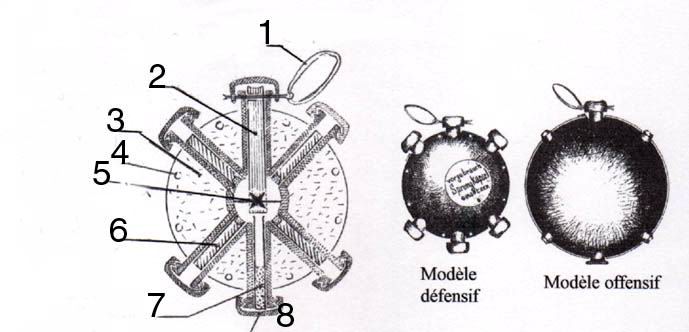

На схеме цифрами обозначены: 1 – кольцо предохранительной чеки; 2 – стержень; 3 – заряд ВВ; 4 – корпус; 5 - звездообразный ударник; 6 – трубка с капсюлем-воспламенителем; 7 - трубка с капсюлем-детонатором; 8 – колпачок.

Вообще, конструкция гранаты очень интересна с технической точки зрения, однако далеко не все, работающее в теории и на полигонах столь же надежно на переднем крае в окопной грязи. Поэтому дискообразная граната очень быстро отошла в историю, а время гранат с запалами мгновенного действия пришло только в конце ХХ века.

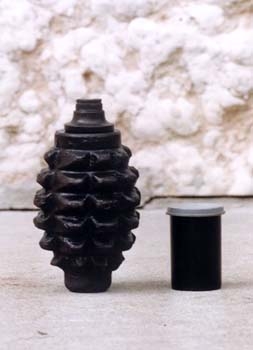

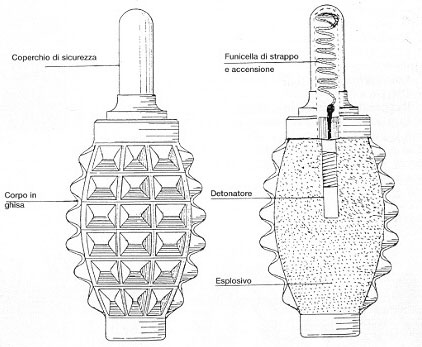

Ручная граната Schwerhandgranate (с терочным запалом)

Тяжелая ручная граната, имевшая большой вес и значительный заряд.

Корпус гранаты изготовлен из чугуна методом литья, насечен для улучшения дробления на осколки и для удобства удержания в руке. По форме корпус напоминает лимон. Выступы (ребра) корпуса имеют пирамидальную форму с четырьмя гранями.

На верхней части корпуса имеется отверстие для установки запала и прохода шнура терки и резьба, фиксирующая крышку запала.

В целом корпус этой гранаты аналогичен Sсhwerhandgranate с упрощенным «спичечным» запалом, поджигаемым о терку. Отличие состоит в отсутствии на корпусе валика для фиксации лапок предохранительной крышки.

Запал терочный, приводится в действие выдергиванием шнура. В транспортом положении на гранату навернут металлический колпачок вытянутой формы, в трубке которого свернут шнур терки. Выдергивание шнура приводит к трению воспламенительного состава о терку и его возгорание, которое инициирует горение замедлителя.

Для метания необходимо снять колпачок, взяв гранату в правую руку, левой привести в действие механизм гранаты и немедленно метнуть ее.


Характеристики ручной гранаты Sсhwerhandgranate (с терочным запалом)

Масса гранаты, г
около 1150
Масса заряда, г (тип ВВ)
1000 (аммонал)
Дальность метания, м
около 30
Радиус разлета осколков, м
около 100
Время горения замедлителя, с
8

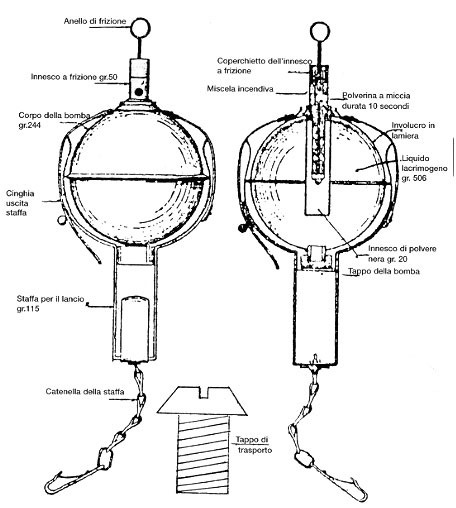

Ручная химическая граната Kugelhandgranate

Граната немецкого производства. Применялась также и Австро-Венгрией.

По конструкции и внешнему виду во многом аналогична Kugelhandgranate обр. 13 и обр. 15, имеет общий с ними терочный запал.

Корпус изготовлен из листового металла, представляет собой две полусферы, соединенные обжатым «швом» по центру гранаты. Внутри установлена трубка для запала, содержащая 20 граммов черного пороха.

Запал собран в латунной трубке, в верхней части размещена терка, приводимая в действие вытяжным тросиком из металлической проволоки. В канале трубки размещен замедлитель из пороховой мякоти.

Корпус заполнен лакриматором (веществом слезоточивого и раздражающего действия) на основе бромацетона или хлорацетона.

Применение граната находила при выкуривании противника из окопов или пещер, причем в таком случае было обязательно наличие противогаза у бойцов своего подразделения для защиты от поражения газом. Кроме того, граната применялась для срыва атак противника.

Гранаты такой же конструкции могли снаряжаться вместо отравляющего вещества зажигательным составом в жидком виде.

Характеристики ручной гранаты Kugelhandgranate (снаряженной ОВ)

Масса гранаты, г
920
Дальность метания, м
35
Тип снаряжения
лакриматор на основе хлорацетона или бромацетона
Время горения замедлителя, с.
10

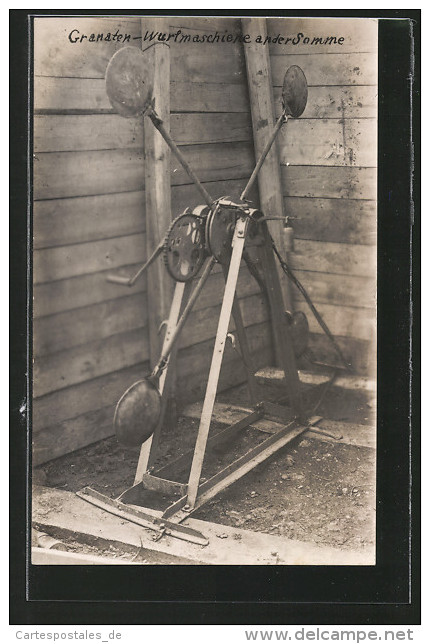

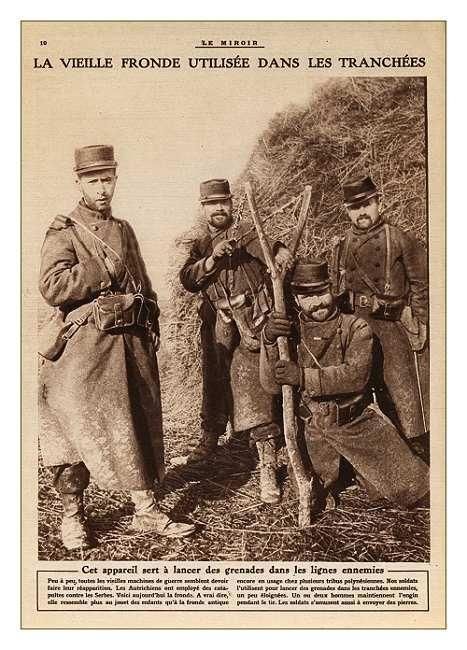

существовали также к этим гранатам вот такие бросатили гранат

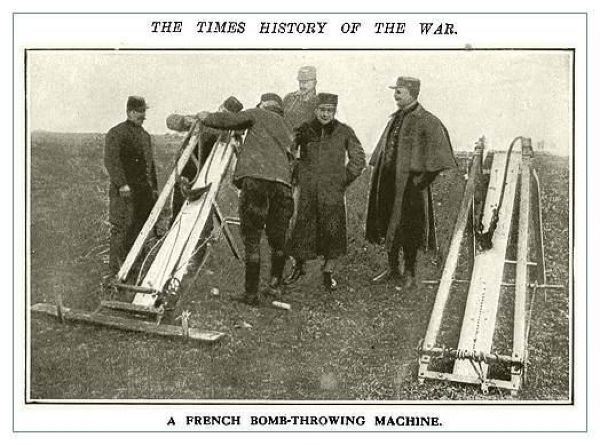

Французы тоже изобретали подобное, хотя и не с такой педантичностью и технической изобретательностью как у немцев...



И по второй тоже?



Вторая война была маневренной, войной моторов и места окопным изобретениям там не было....



Хорошая тема, спасибо.

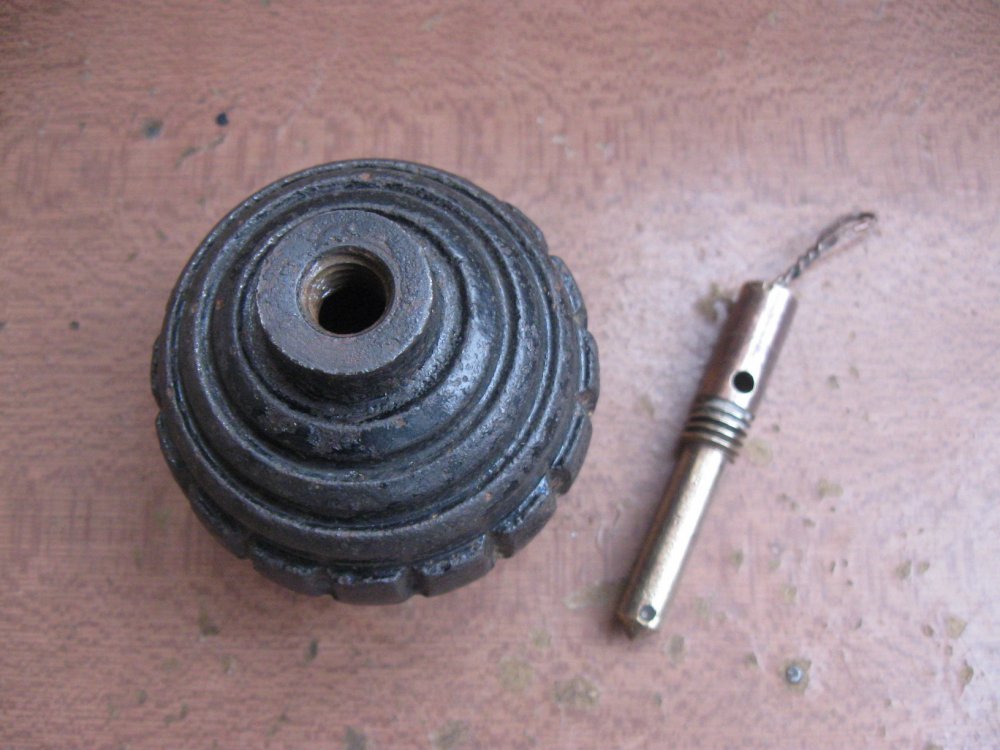

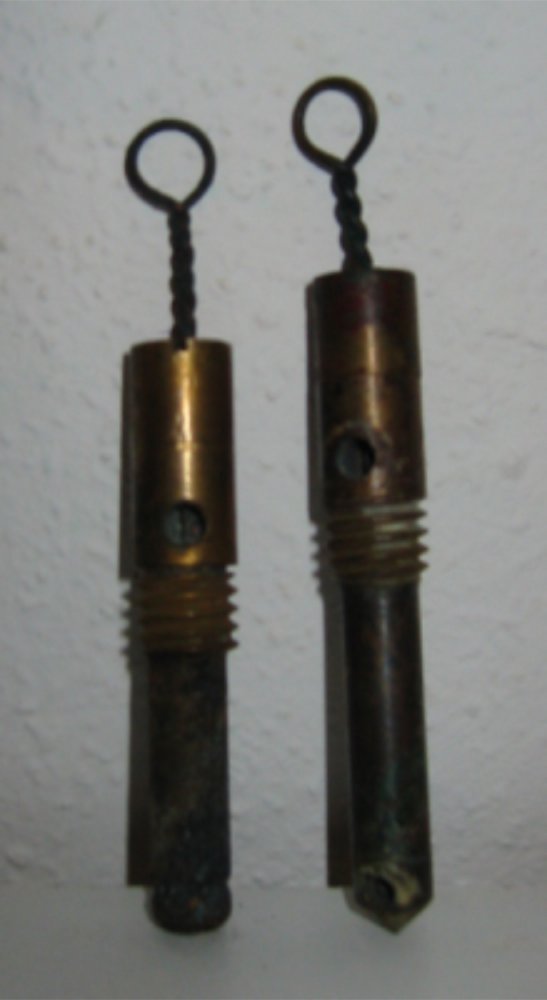

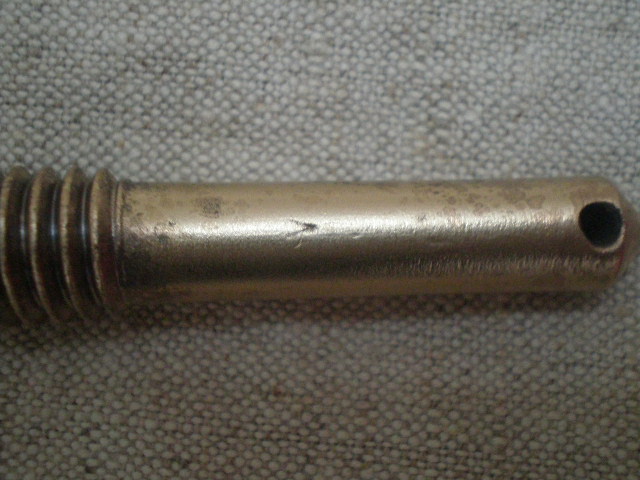

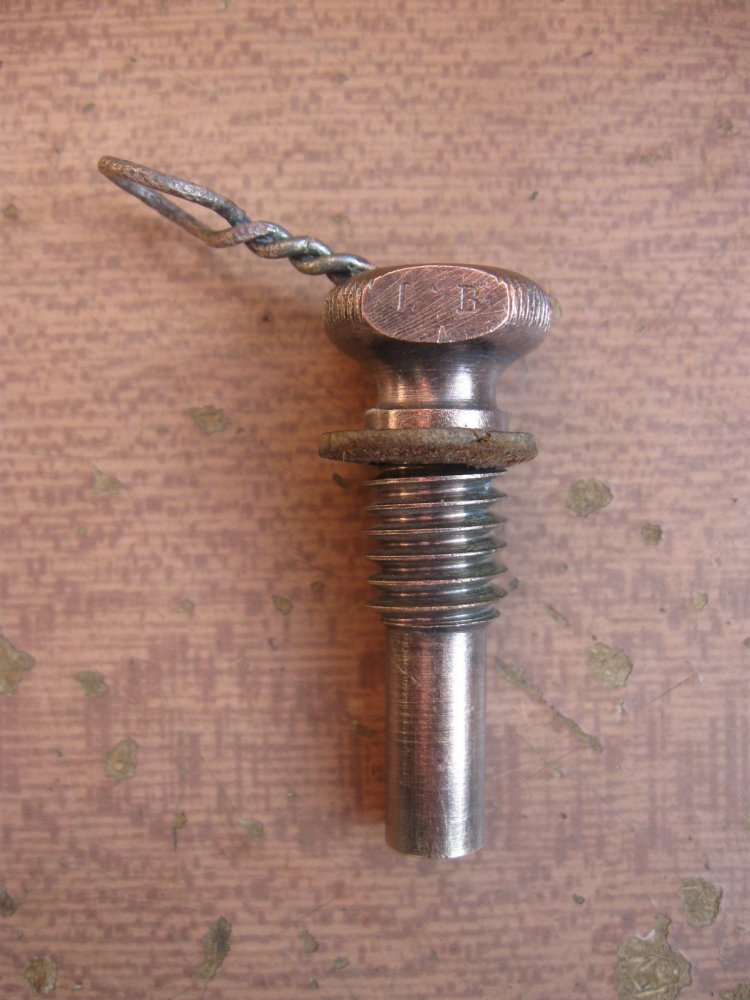

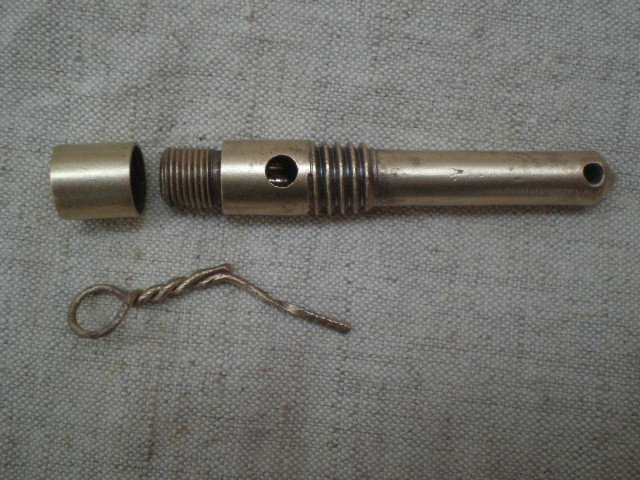

Хочу немного поправить, очень много сейчас продается кугелей с:

Резьба подходит, но с замедлением проблемы. Где использовалась - см. картинку.



А если вот так? Клейма говорят о не российском производстве...



Нет возможности ворошить литературу. Производство не имеет значения. Русские кугеля сначала были очень похожи на немецкие, до сих пор путают. А разместить заказ могли в Англии и пр. Не суть. Отсутствие отверстия для выхода пороховых газов говорит о том, что пороховой заряд прострелит моментально со сработкой терки. По той же причине не рекомендуют поджигать стопин прижатой сигаретой. Т.е. граната рванет в руке. О том же намекает разница в выходных отверстиях этого запала и кугелева родного.



Странно. А вот посмотрите на запал германского Minenwerferа (находка наших камрадов с форума). Фактически он идентичен гранатному. Та-же терка и отверстие внизу для выхода пламени, которое поджигает пороховое содержимое гранаты. Почему он должен простреливать? Это ведь пороховая трубка замедления и ее длина дает разницу в секундах. Стандартный запал "кугеля" горит 4,5 секунды. Но для маневренных штурмовых групп на гранатах устанавливались запалы с уменьшенным временным интервалам срабатывания 2,5-3 секунды по понятным причинам. Думаю это тот самый случай..

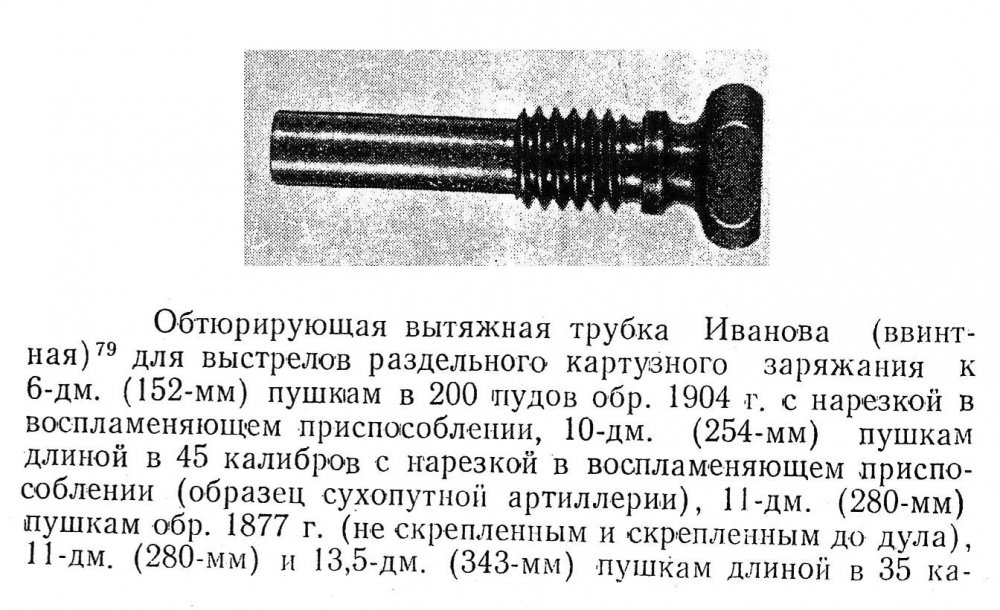

Да видел, и трогал. Он работает по схеме трубки Иванова. Терка воспламеняет пороховой заряд. Моментальная сработка.
Для замедления нужно плавное горение, с выводом газов. Запалы с меньшим замедлением короче просто. Но с обязательным отводом газов.

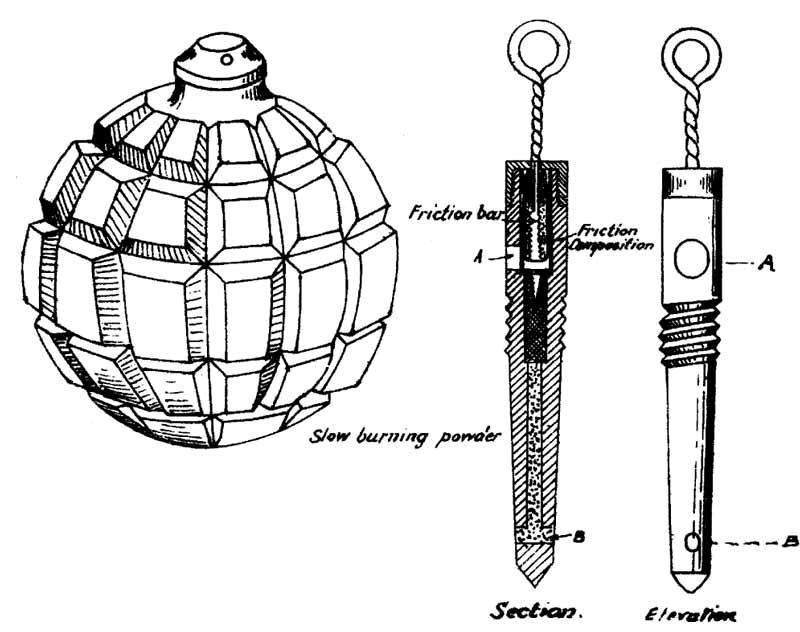

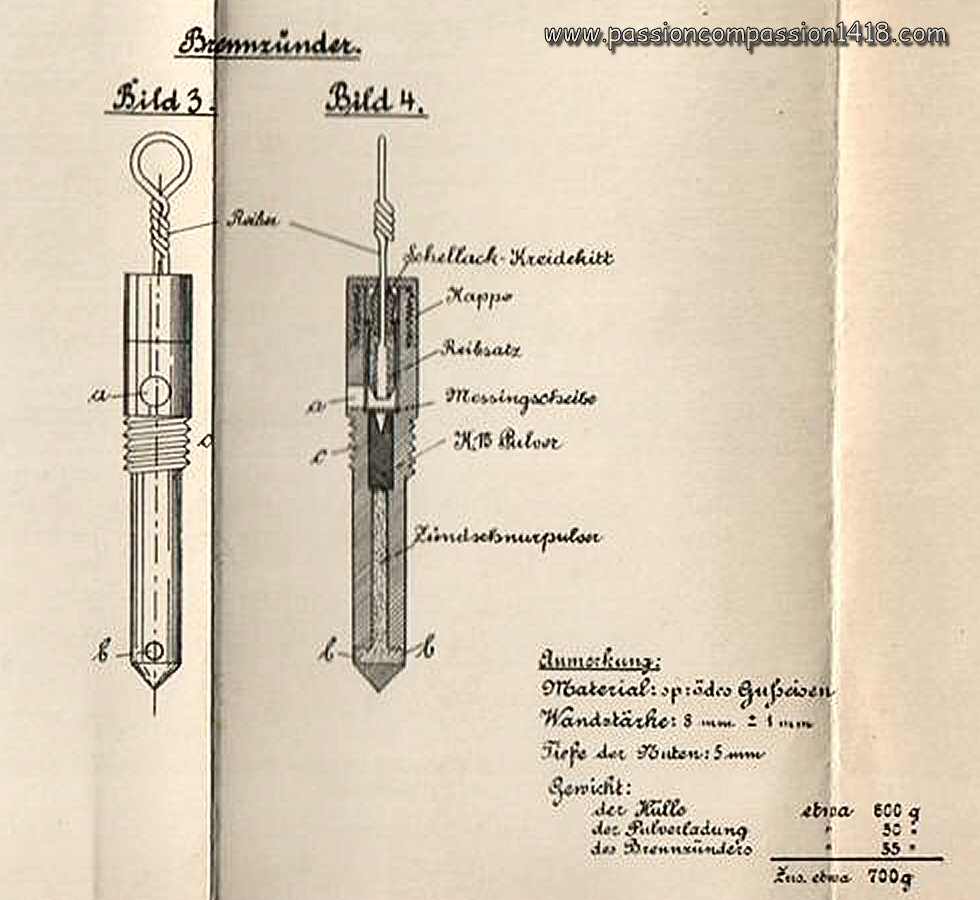

Сейчас поищу фото или схемку. Вот.

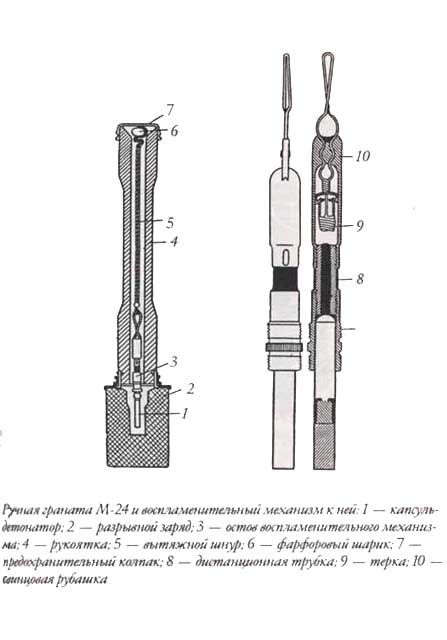

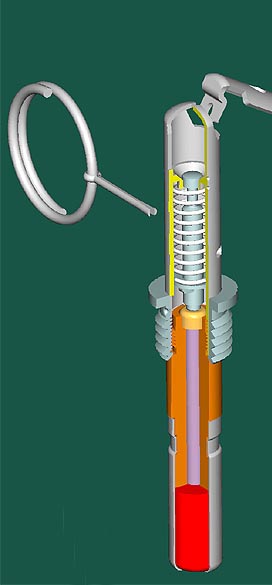

Думаю это архаика первых терочных запалов. Гляньте устройство УЗРГМ и немецкого запала к гранатам М24. Никаких отверстий, а в середине все тот-же старый и добрый черный порох в качестве трубки замедления...



Так и есть, но. Если не ошибаюсь в УЗРГМ точно не черный порох. Про м-24 не скажу, но вроде тоже специально разработанный состав. Именно из-за ненадежности черного пороха. Причем современный состав меняется в зависимости от "начало-конец канала". В кугелевом мне показалось то-же самое. Разная начинка сразу после терки и в канале. Есть картинка немного подтверждающая мое наблюдение. Прикрепил. Вот навскидку по УЗРГМ http://www.findpatent.ru/patent/228/2285894.html С него газы выходят через прокол капсюля. Достаточно энергично.
Гренадеры ПМВ были вынуждены при броске кугеля использовать специальный ремень. Форс пламени из отверстия для выхода пороховых газов замедлителя мог причинить серьезный ожог. Можно представить, что было бы в замкнутом объеме. Аналог выстрела холостого патрона. Что собственно и происходит в артиллерийских трубках.
Ну и чисто визуально - глаз смущает излишнее количество витков резьбы на трубке. А тогда, при таком объеме производства это было бы лишним усложнением и ощутимыми временными затратами.



Тут Вы правы. Количество витков и меня волновало, многовато. Может немцы стремились к универсальным запалам? УЗРГМ разбирал - там состав близкий к черному пороху, конечно не такой как сто и двести лет назад - химия двигается вперед. Но вот смотрите, даже на запалах германского Minenwerferа тоже стоит кольцо с теркой, ведь куда-то должны выходить газы горения и выходят они через верхнее отверстие, где стоит терка - по пути наименьшего сопротивления. Очень большое за скан способа бросания "кугеля"...



Газы на запалах германского Minenwerferа уходят прямо внутрь трубы. Как и на трубках - в камору. Наружу тут незачем, может рядом какой порох рвануть. Да и смысла нет в стравливании давления. Оно на больших калибрах в каморе серьезное. Для того и резьба длинная, и голова под ключ.

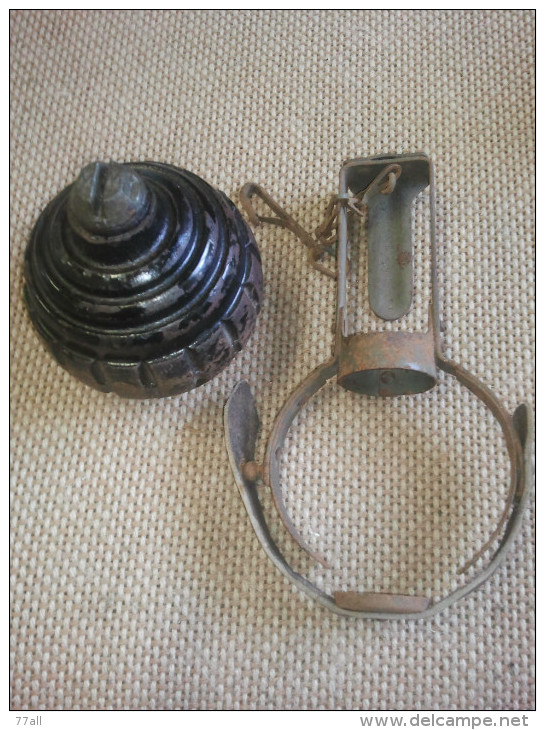

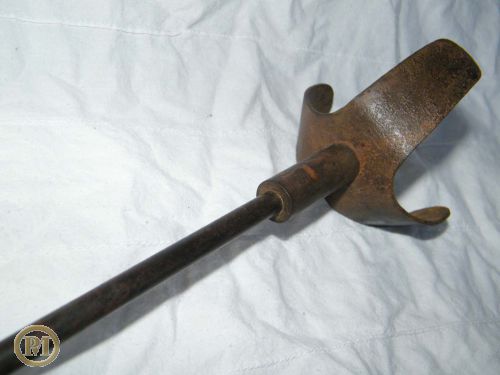

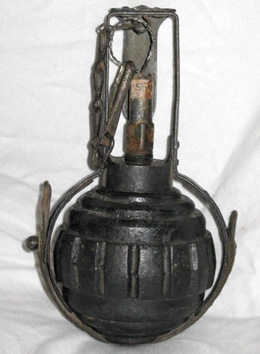

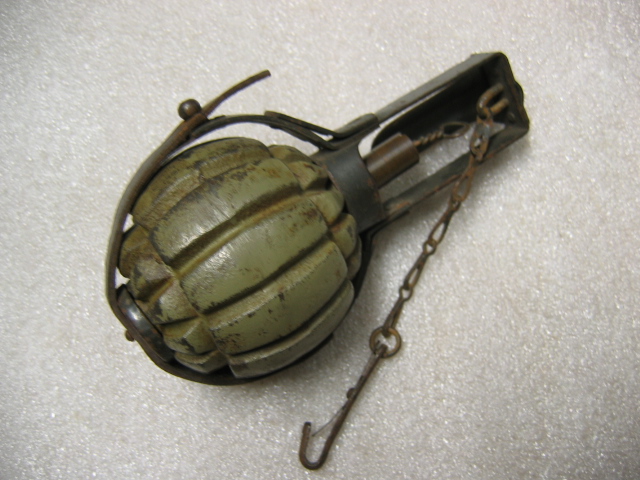

Еще один способ бросания кугеля - с помощью держателя. Удобен тем, что можно выдернуть терку одной рукой. Держак многоразовый. Крепится скобой на поясе, либо в удобном месте. Карабин цепляется за проволочное кольцо терки.

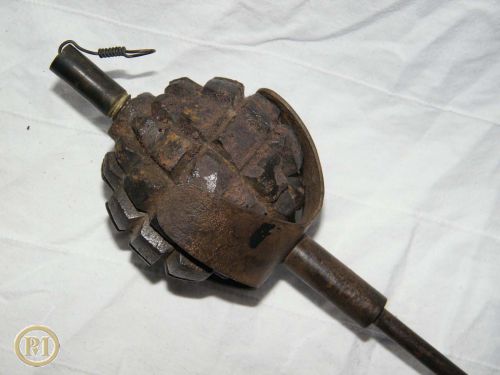

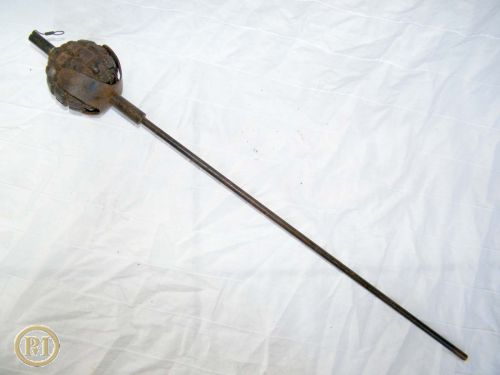

Еще был такой вариант, шомпольный:



Суппер! Чего только не придумаю в окопах! Спасибо!



Итак: вопрос по "трубке Иванова/запал кугеля" остается открытым, хотя я склоняюсь к Вашей версии. Надеюсь в дальнейшем появится новая информация по данному вопросу...



все хочу найти качественные фото вот такой пластины, на которую вешались гранаты, сдергивая гранату и кидать,носилась на груди, а также интересны размеры
может кто подкинет сюда ?
