Focke-Wulf Fw190D

Тема в разделе "Авиастроение", создана пользователем Set Izengrimm, 26 янв 2010.

  1. Set Izengrimm

    Set Izengrimm Єретик

    Сообщения:
    15.966
    Адрес:
    Чорний Вігвам
    Всё о разработке, создании, выпуске и особенностях самолётов серии "D".


    Изображения:

    FW-190D-0(Fw.190-V53 (DU+UС).jpg
    FW-190D-9_Rebuilt with Allison Engine.jpg
    FW190D-9 II.JG26 Nordhorn,Germany,1945.jpg
    1 человеку нравится это.
  2. Интересные лоты

    Интересные лоты

    1. Чехол новодел, колья хороший коп.
      2 грн.
    2. ММГ ТТ затвор рама на одних номерах 1950 год. Деактив: продольный пропил стволика, убраны кольца и у...
      15999 грн.
    3. 120 грн.
    4. Содержимого нет.
      100 грн.
    5. 1950 грн.
    6. укрпочта + 10 грн обратка по запросу
      650 грн.
    7. 2000 грн.
    8. все на фото если укрпочта + 30 грн
      25 грн.
    9. 250 грн.
    10. половина бомби і закінчення. 1932 рік. вага приьлизно 20кг. для антуража.
      100 грн.
  3. Set Izengrimm

    Set Izengrimm Єретик

    Сообщения:
    15.966
    Адрес:
    Чорний Вігвам
    Re: Focke-Wulf Fw-190 "D"

    Для начала выдаю серийные номера и общее количество построенных машин, без учёта прототипов (это всегда в чём-то спорные цифры:)):

    210001-210300: 300 самолётов
    210881-211150: 250 самолётов
    211901-211940: 40 самолётов
    212101-212160: 60 самолётов
    400201-400280: 80 самолётов
    400601-400620: 20 самолётов
    401361-401400: 40 самолётов
    500001-500100: 100 самолётов
    500381-500440: 60 самолётов
    500551-500650: 100 самолётов
    600121-600180: 60 самолётов
    600311-600450: 60 самолётов
    600601-600680: 80 самолётов
    600761-600800: 40 самолётов
    601021-601100: 80 самолётов
    601381-601450: 70 самолётов
    601801-601820: 20 самолётов
    601961-601980: 20 самолётов
    603341-603400: 60 самолётов
    -------------------------------------------------------------------------
    Всего было построено 1540 машин.


    P.S. Машины с номерами 210000-212000 построены на зафоде Фокке-Вульф в Коттбусе. Остальные (предположительно) выпущены заводами Аrado в Варнемюнде, Mimetall в Эрфурте и Fieseler в Касселе.

    Пропуски между номерами серий (факт того, что они идут не по порядку и с разрывами), возможно сделаны для дезинформации разведок противника по количеству выпущенных самолётов.

  4. Set Izengrimm

    Set Izengrimm Єретик

    Сообщения:
    15.966
    Адрес:
    Чорний Вігвам
    Re: Focke-Wulf Fw-190 "D"

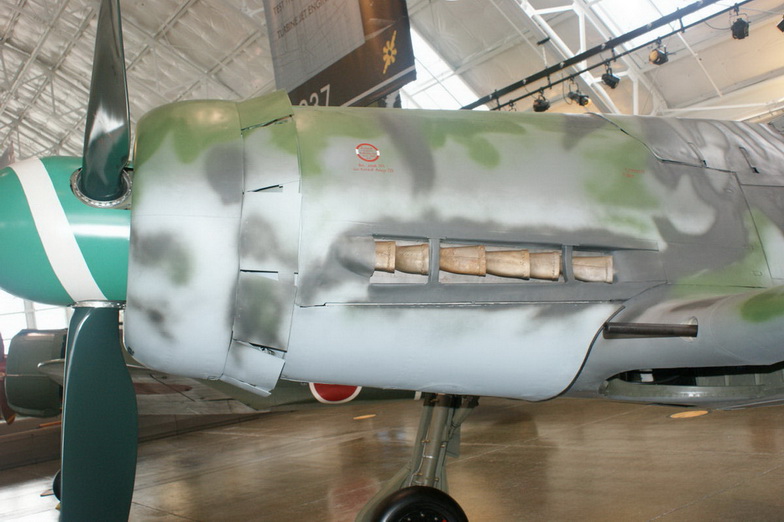

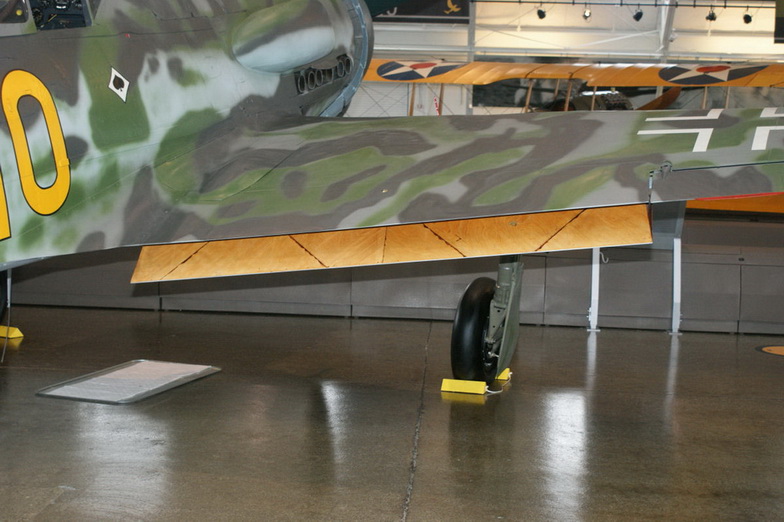

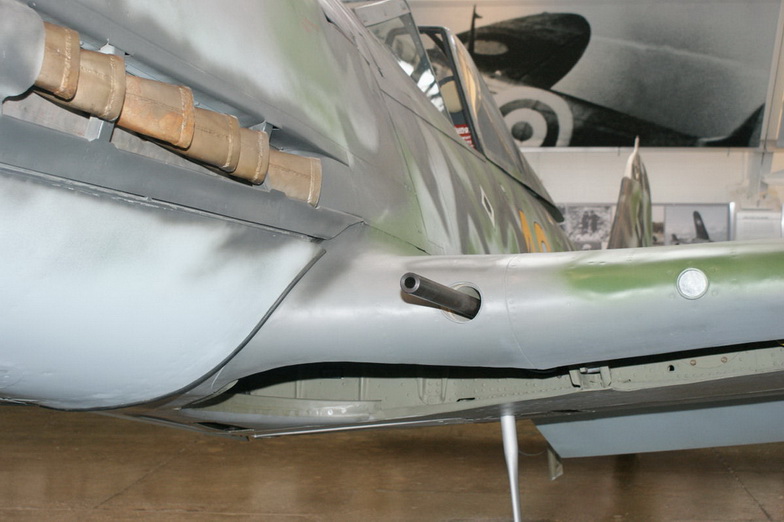

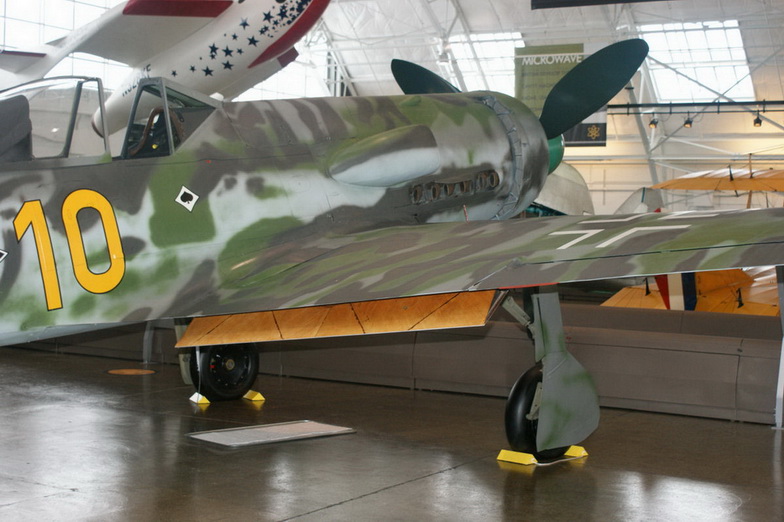

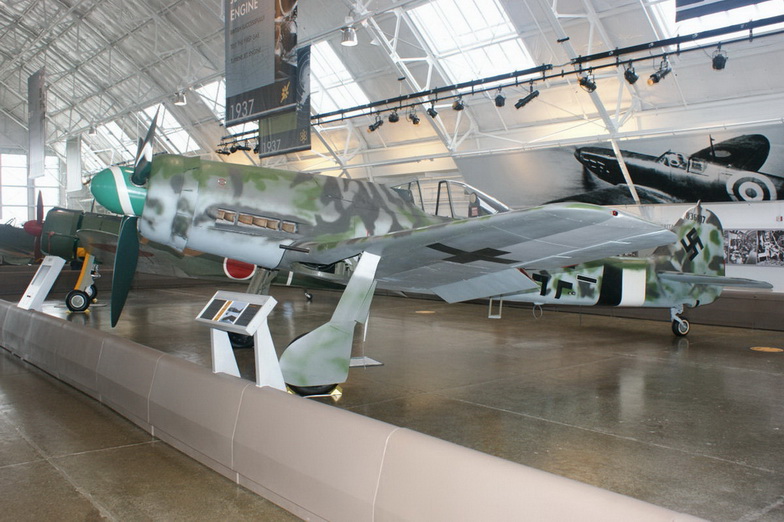

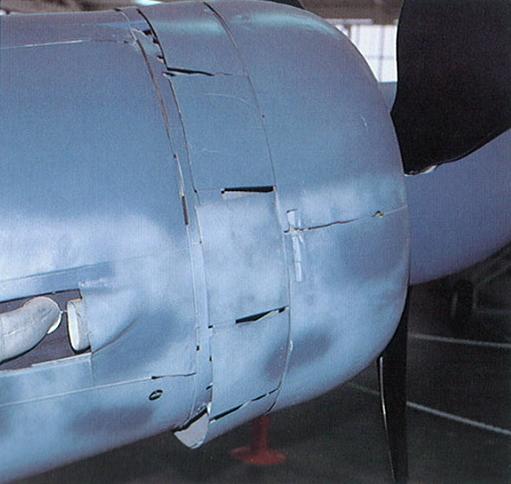

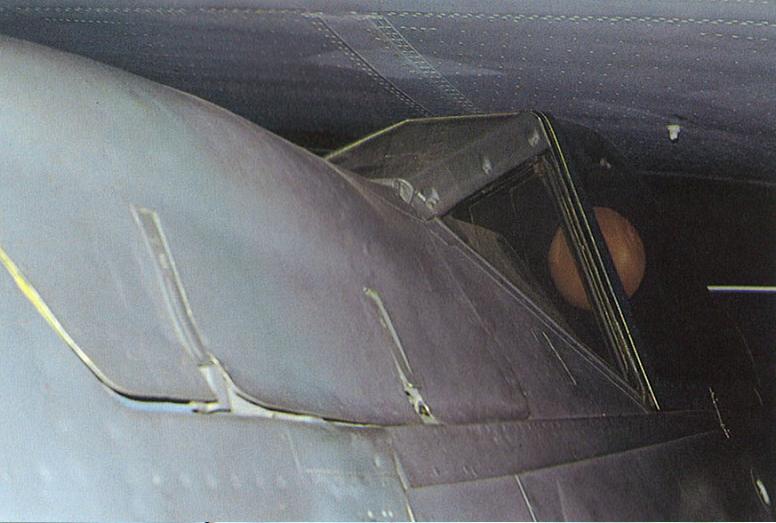

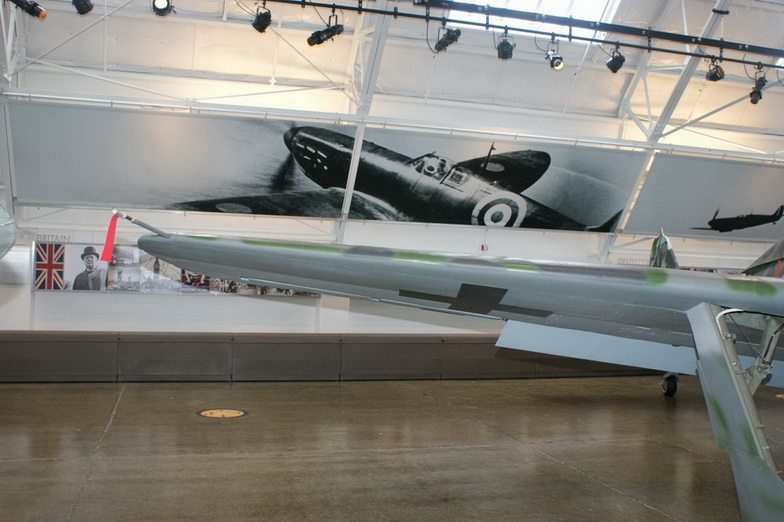

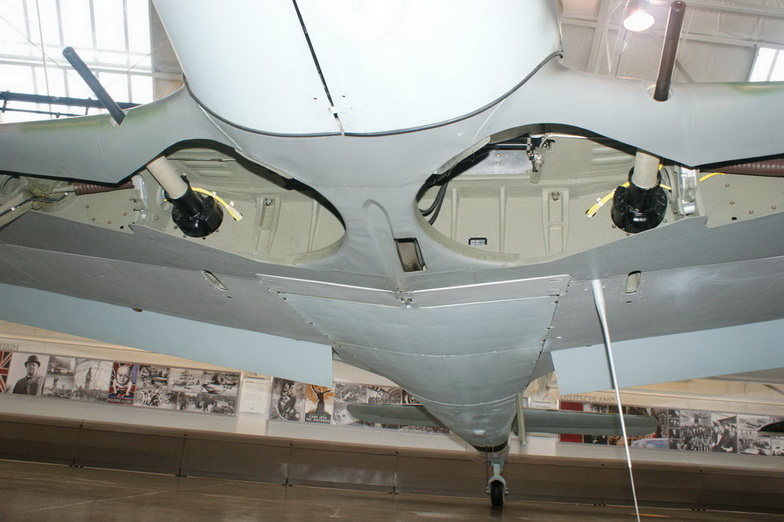

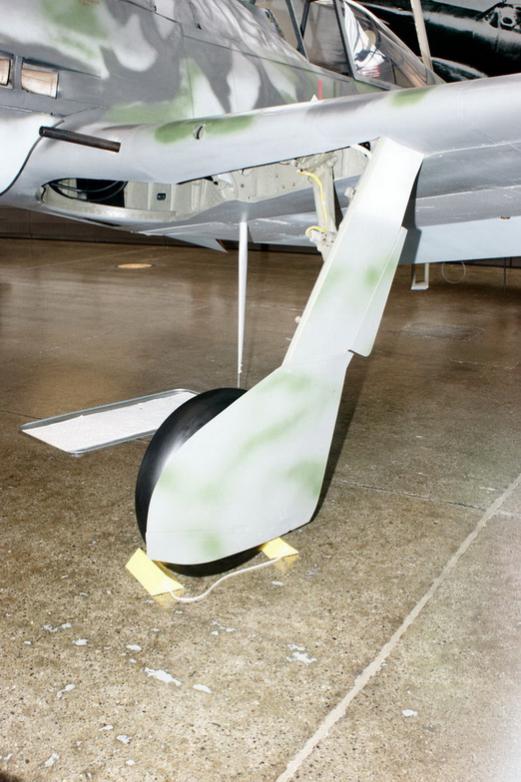

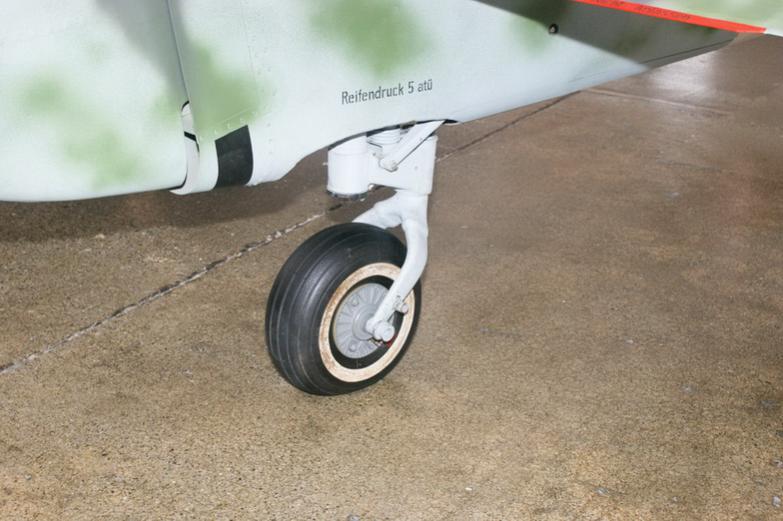

    Фото из Champlin Fighter Museum, Штаты.

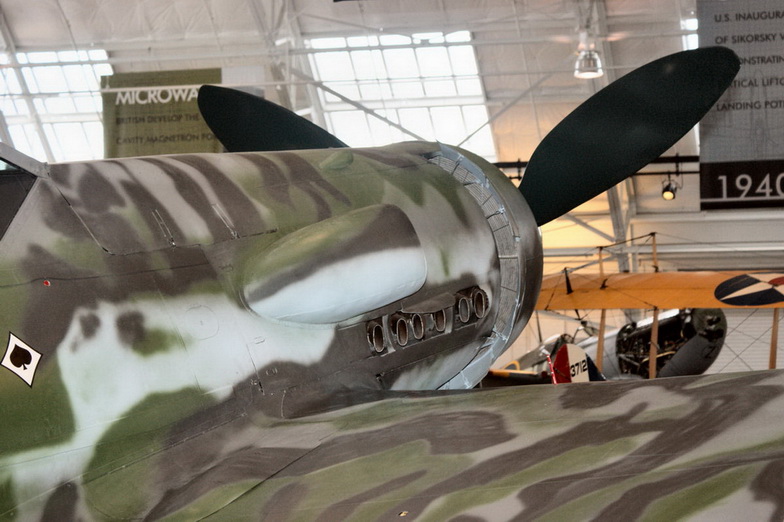

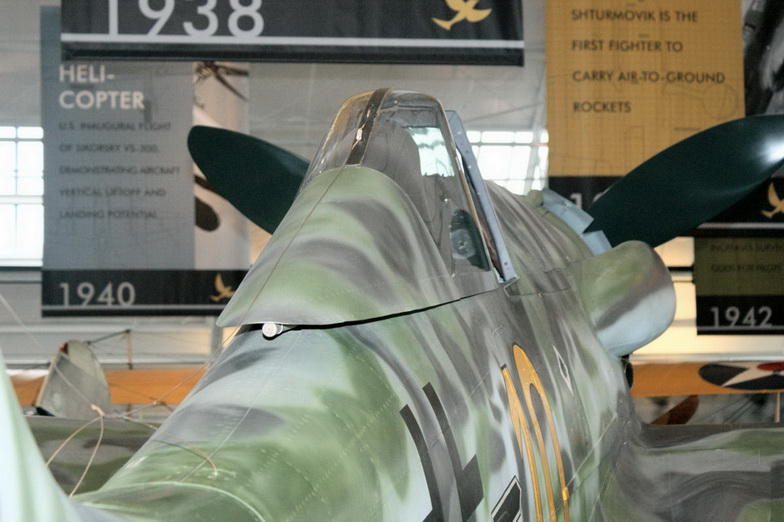

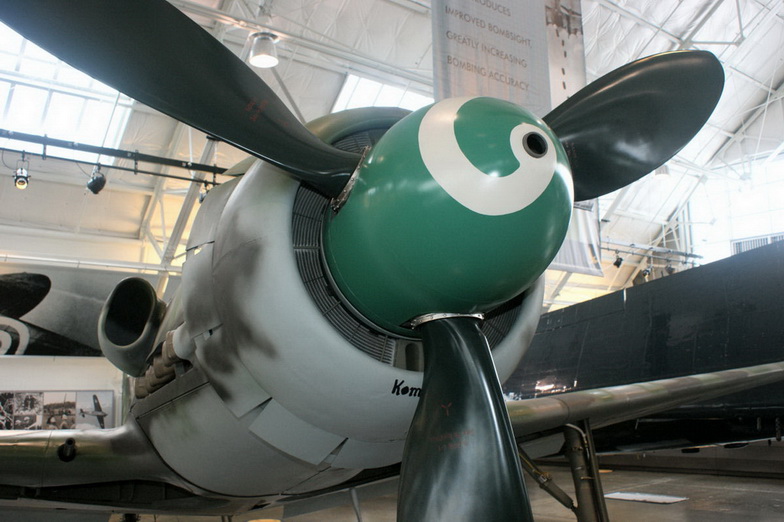

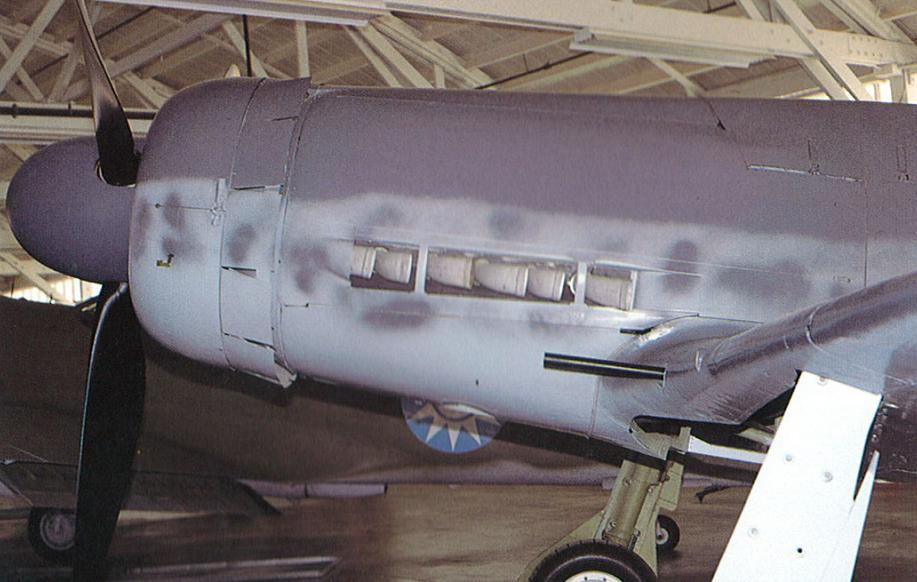

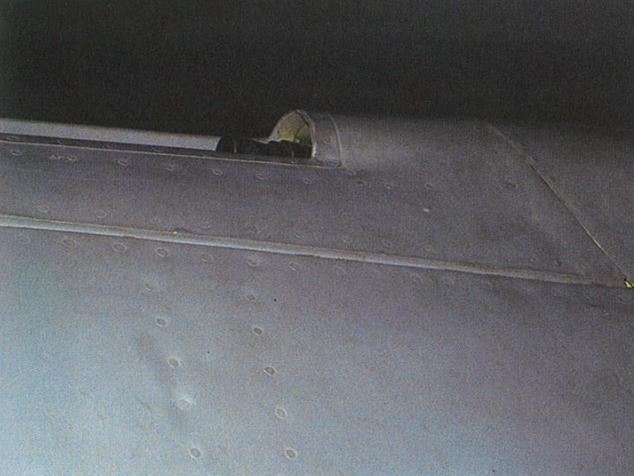

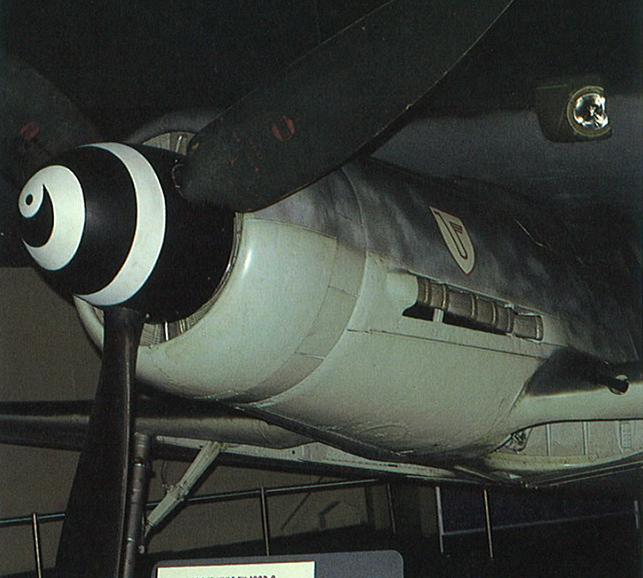

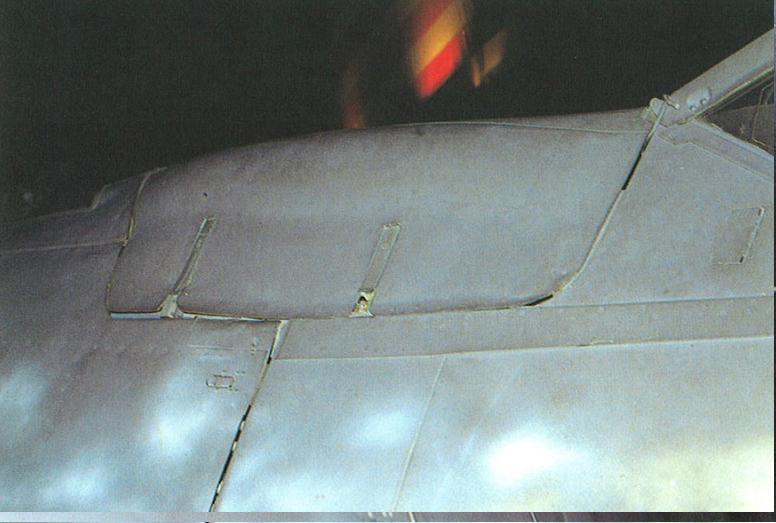

    1-3: Капот Fw-190D-9
    4 и 5: Нос fw-190D-13


    Изображения:

  5. Set Izengrimm

    Set Izengrimm Єретик

    Сообщения:
    15.966
    Адрес:
    Чорний Вігвам
    Re: Focke-Wulf Fw-190 "D"

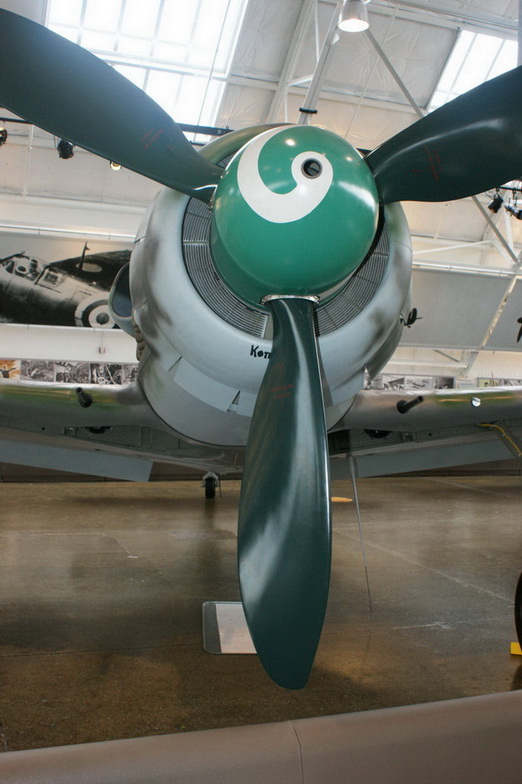

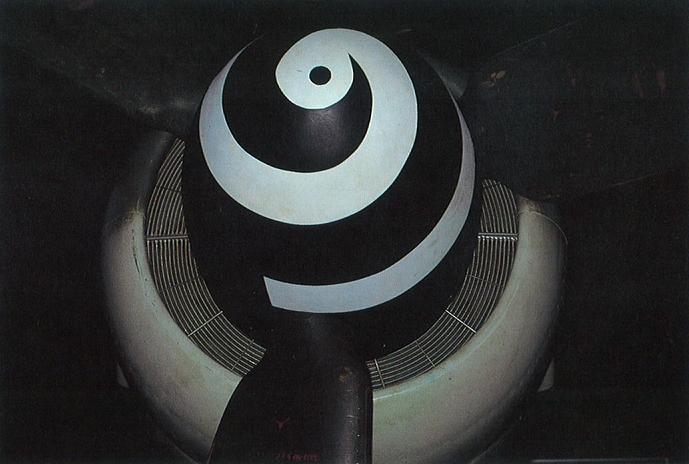

    Кок винта D-9. Пропеллер Junkers VS11


    Изображения:

  6. Set Izengrimm

    Set Izengrimm Єретик

    Сообщения:
    15.966
    Адрес:
    Чорний Вігвам
    Re: Focke-Wulf Fw-190 "D"

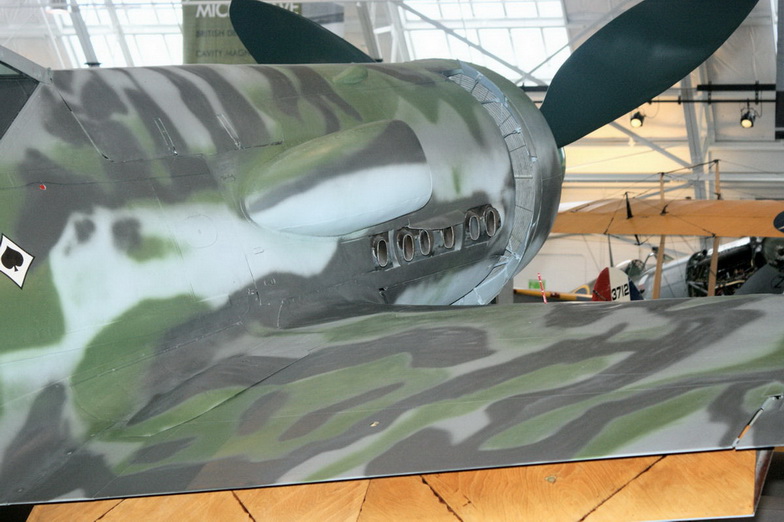

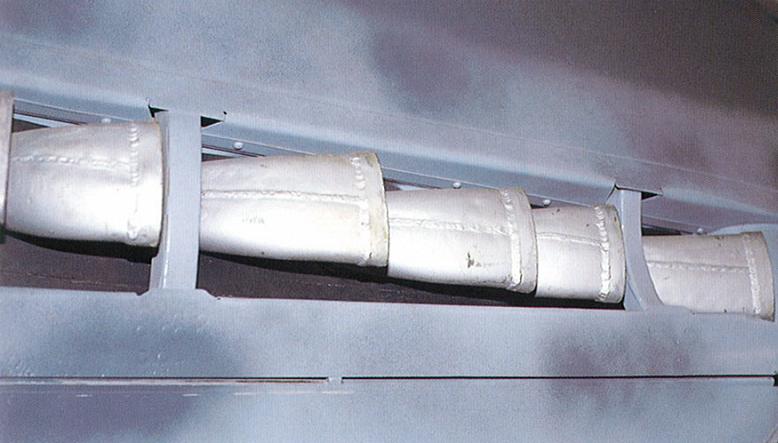

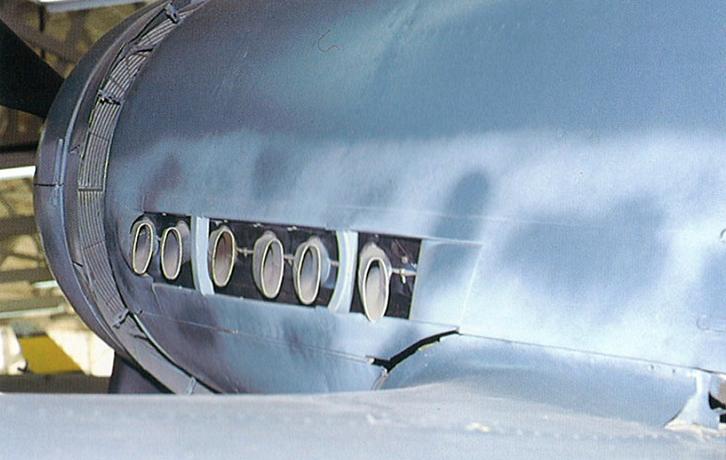

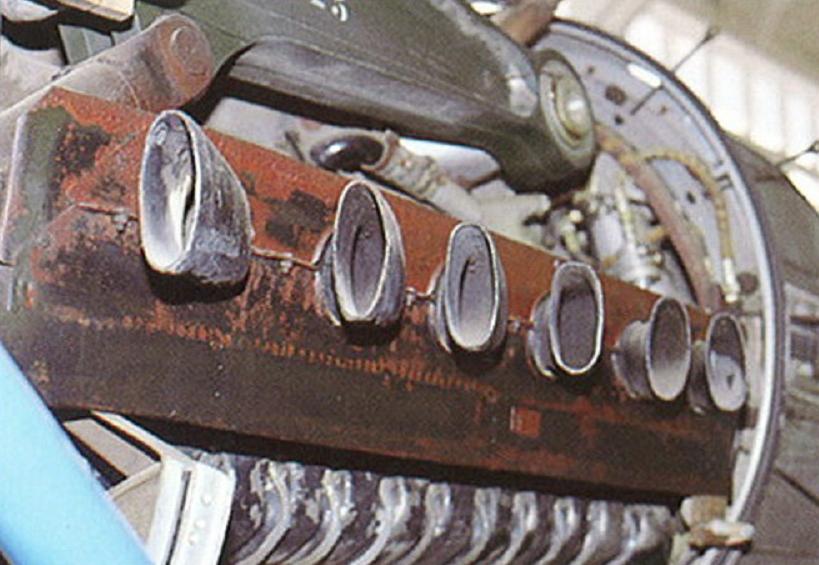

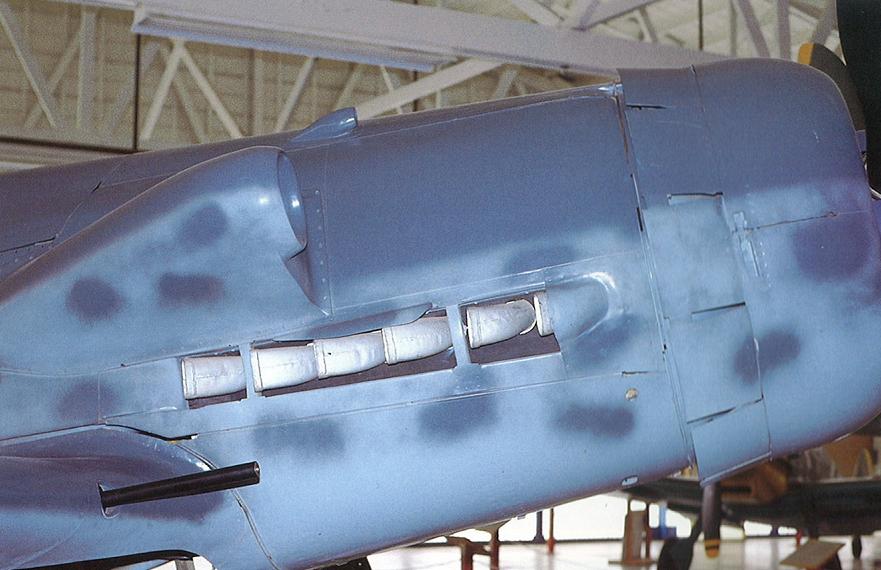

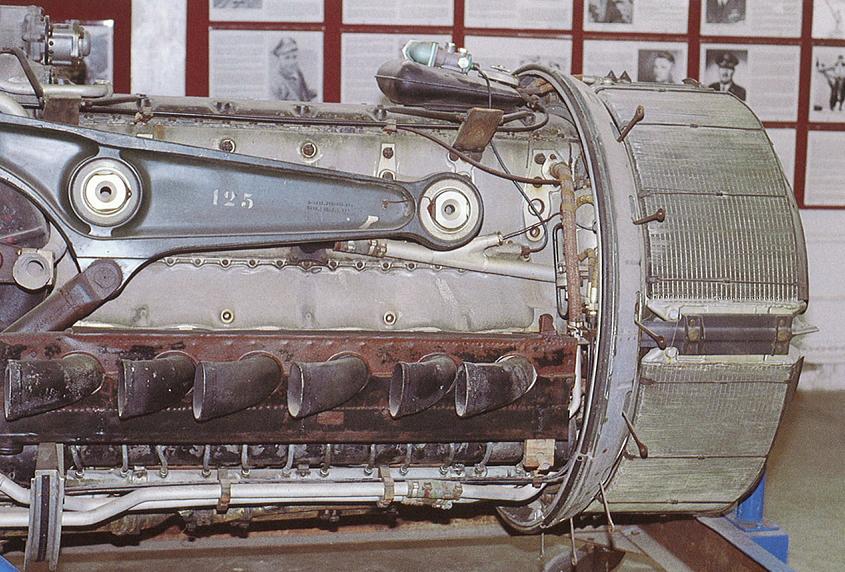

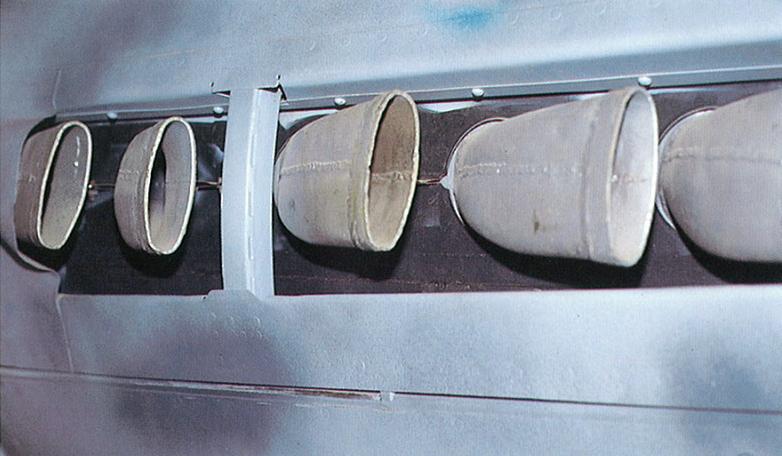

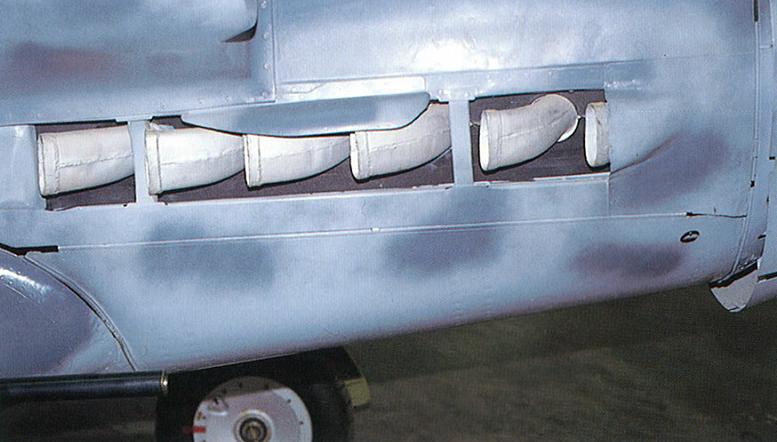

    Вид вблизи выхлопных патрубков двигателя Jumo 213.

    Заметим, что маленькая выступающая пластина с правого борта сделана для того, чтобы препятствовать попаданию исходящих выхлопных газов во впускное отверстие нагнетателя.


    Изображения:

  7. Set Izengrimm

    Set Izengrimm Єретик

    Сообщения:
    15.966
    Адрес:
    Чорний Вігвам
    Re: Focke-Wulf Fw-190 "D"

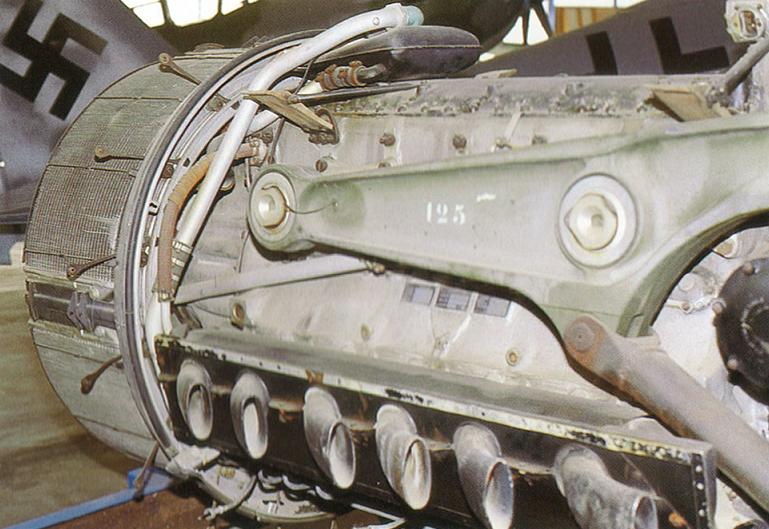

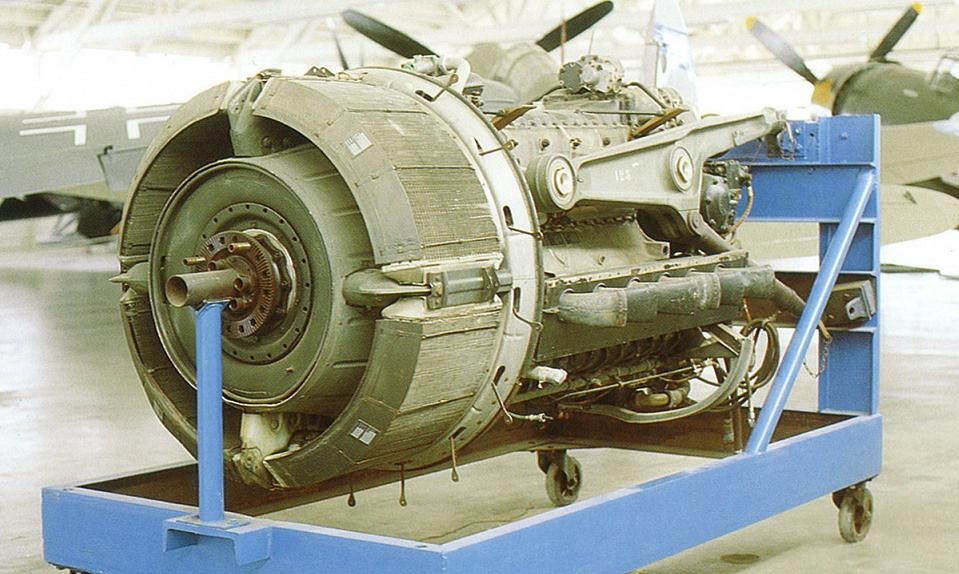

    ... "сердце - пламенный мотор"

    Jumo-213 серии Е\F

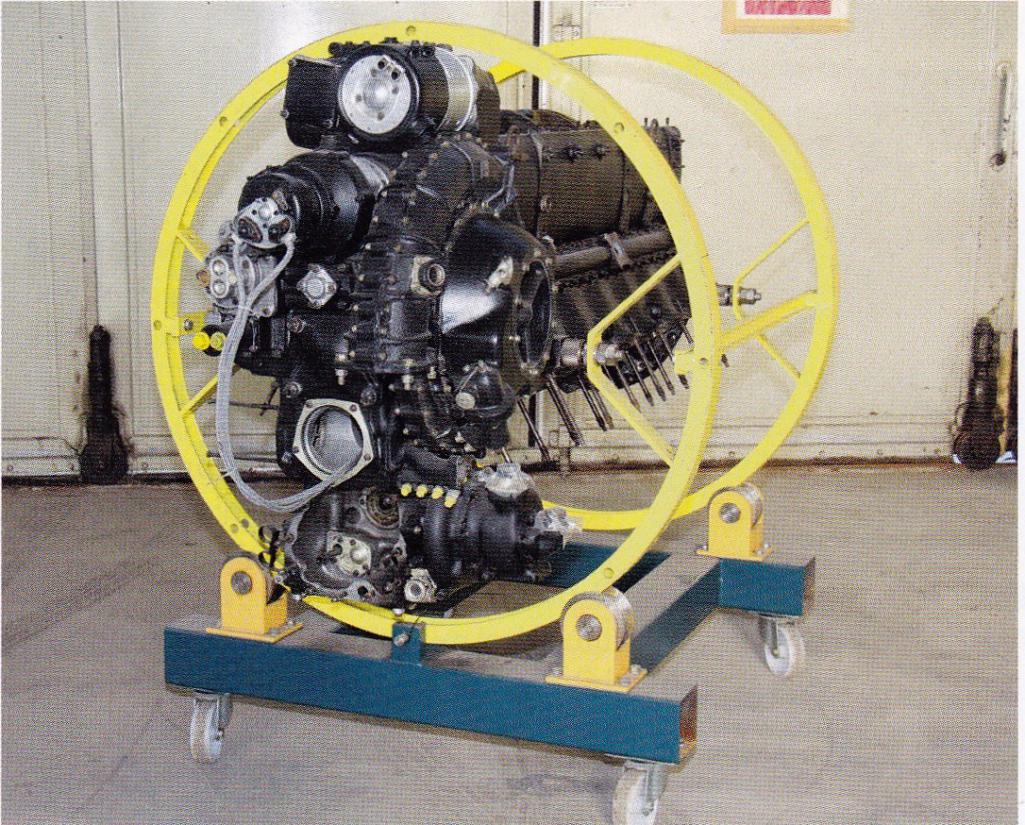

    12-ти цилиндровый перевёрнутый "V", 35-литровый, почти 1000-килограммовый, двухступенчатый, 1726-сильный:) Есть, конечно, отдельная тема по двигателям, но невозможно создать тему о "Доре" и не упомянуть движок...


    Изображения:

    legko нравится это.
  8. unixaix

    unixaix Oberleutnant

    Сообщения:
    9.632
    Адрес:
    Баварщина
  9. Wotan

    Wotan Obergefreiter

    Сообщения:
    201
    Адрес:
    Империя Зла
    Re: Focke-Wulf Fw-190 "D"

    За базой номеров по Фокам, лучше сюда ходить:
    http://fw190.hobbyvista.com/werkn.htm
    Здесь обновляется и дополняется, линки на источники внизу.
    Кстати, в этом источнике, даты выпусков блоков:
    [9] P. Rodeike, Focke-Wulf Jagdflugzeug - FW 190A, FW 190 "Dora", Ta 152H, Struve-Druck, Eutin, 1998.

  10. Set Izengrimm

    Set Izengrimm Єретик

    Сообщения:
    15.966
    Адрес:
    Чорний Вігвам
    Re: Focke-Wulf Fw-190 "D"

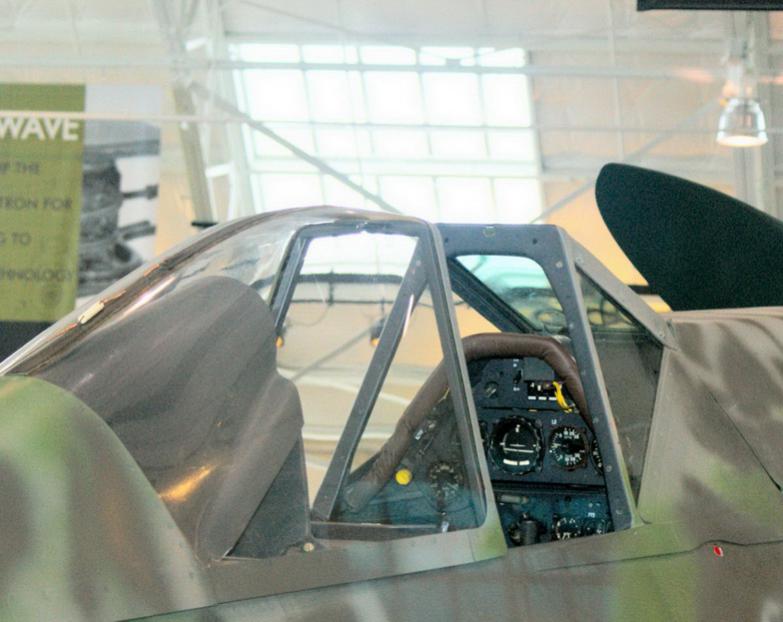

    Аутентичная приборная панель. Не реплика.

    Некоторые интересности: шкала прибора впускного давления здесь ограничена до 2х абсолютных атмосфер. Однако в большинстве своём на истребителях D-9 стояли контроллеры Fl 29554, с допуском максимальной величины в 2,5 ата.

    Участники симпозиума, слева направо:):

    1. Альтиметр
    2. Спидометр
    3. Горизонт с указателем скольжения
    4. Вариометр
    5. Компас
    6. Контроллер впускного давления
    7. Тахометр


    Изображения:

  11. Set Izengrimm

    Set Izengrimm Єретик

    Сообщения:
    15.966
    Адрес:
    Чорний Вігвам
    Re: Focke-Wulf Fw-190 "D"

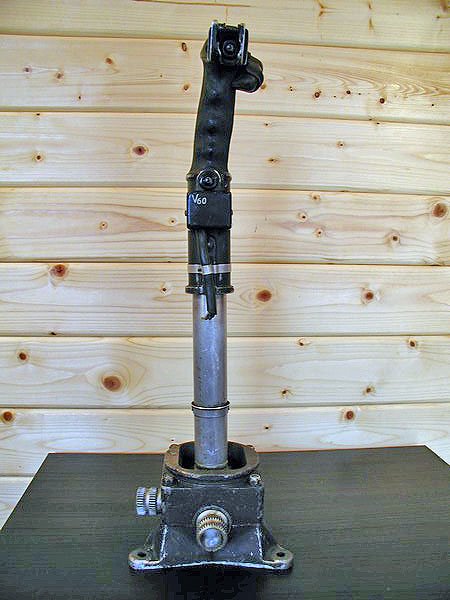

    Добавлю ещё рычаг:

    Steuerknüppel KG 13B (Fl.47919)


    Изображения:

  12. Set Izengrimm

    Set Izengrimm Єретик

    Сообщения:
    15.966
    Адрес:
    Чорний Вігвам
    Re: Focke-Wulf Fw-190 "D"

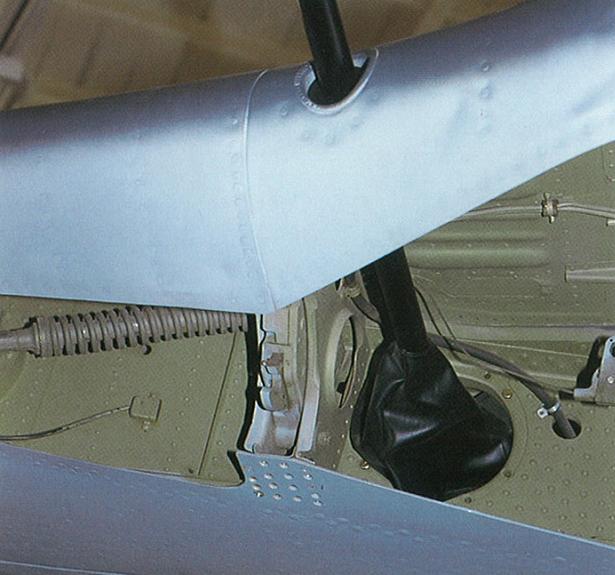

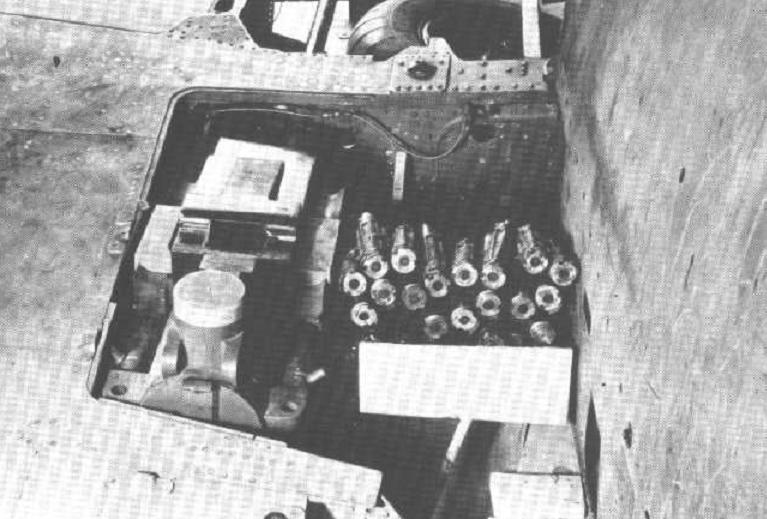

    Для тех, кто интересовался, как выглядело у "девяток" крепление пушки с брезентовым чехлом изнутри:


    Изображения:

    MG 151-20.JPG
    MG 151-20_2.JPG
    MG 151-20_3.JPG
  13. Set Izengrimm

    Set Izengrimm Єретик

    Сообщения:
    15.966
    Адрес:
    Чорний Вігвам
    Re: Focke-Wulf Fw-190 "D"

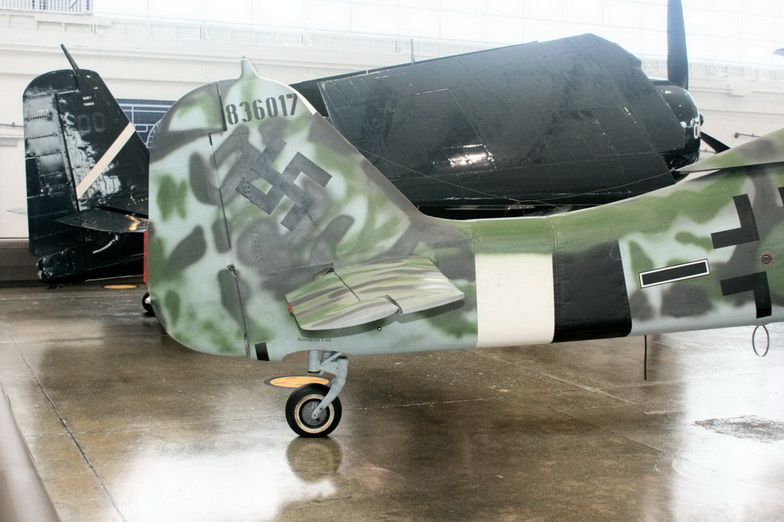

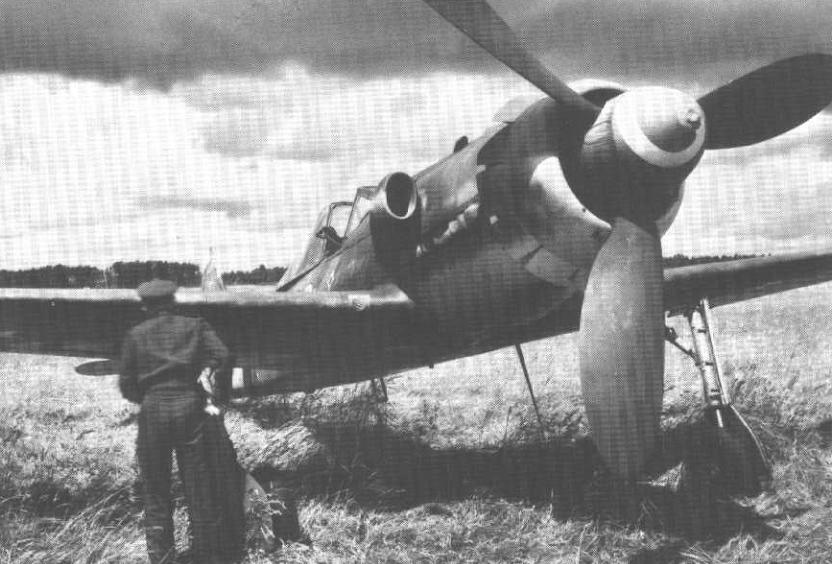

    На фото тот самый Fw-190D-13\R11 W.Nr 836017, захваченный канадцами.
    Сзади на фюзеляже видна чёрно-белая полоса ПВО Рейха JG 26, и чуть ниже фонаря - эмблема JG 53.

    Тот самый - я имел в виду некоторые предыдущие цветные фото D-13 из Champlin Fighter Museum. Именно этот самолёт там и стоит.

    Второе фото - люк к зарядной коробке и казённой части MG 151\20 того-же самого самолёта, фото 1945г.


    Изображения:

  14. Set Izengrimm

    Set Izengrimm Єретик

    Сообщения:
    15.966
    Адрес:
    Чорний Вігвам
    Re: Fw-190 Ausf. "D"

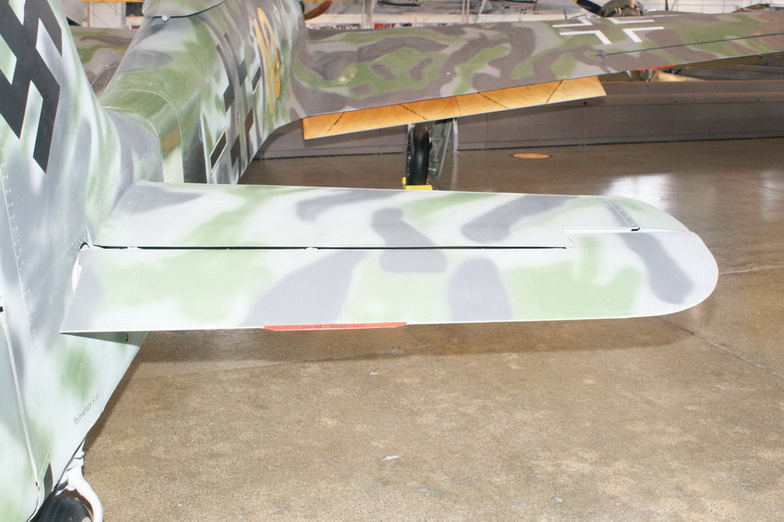

    Хвосты "дор" перед сборкой.


    Изображения:

    Fw-190D tails.JPG
    legko нравится это.
  15. Sulla

    Sulla Oberschütze

    Сообщения:
    65
    Адрес:
    USA, Boston, MA
    Re: Focke-Wulf Fw-190 "D"

    На этом фото оружейный отсек от Fw.190 V53 W.Nr. 170003 DU+JC

    1 человеку нравится это.
  16. Sulla

    Sulla Oberschütze

    Сообщения:
    65
    Адрес:
    USA, Boston, MA
    Re: Fw-190 Ausf. "D"

    По серийным номерам, если кому интересно, конечно:
    210 - FW Sorau код NCC
    211 - ранние FW Sorau, поздние FW Marienburg, код NAT
    212 - FW, Cottbus, NAZ
    400-401 - Weser Nordenham - код MDC, Weser Lemwerder - QDM
    500 - Mimetall Erfurt
    600-601 - Fieseler Kassel - HPS
    220 - D11 - FW Sorau, NCC
    836 - D-13 - Weser, Nordenham, MDL

    Set Izengrimm нравится это.
  17. Bazilio32

    Bazilio32 Hauptmann

    Сообщения:
    5.841
    Re: Fw-190 Ausf. "D"

    А внешне D чем отличался от других серий?

  18. Sulla

    Sulla Oberschütze

    Сообщения:
    65
    Адрес:
    USA, Boston, MA
    Re: Fw-190 Ausf. "D"

    Мотором V образным и наличием вставки в хвостовой части, ну и еще вагон отличий :)

    Вот, на скорую руку: a-d [Разрешение рабочего стола].jpg

    1 человеку нравится это.
  19. gurte-trommel

    gurte-trommel Obergefreiter

    Сообщения:
    416
    Адрес:
    Werl, Deutschland
    Re: Fw-190 Ausf. "D"

    Для музея Berlin-Gatow восстанавливают или можно сказать, что изготовляют две машины. Fw 190 A-8 и Fw 190 D-9.

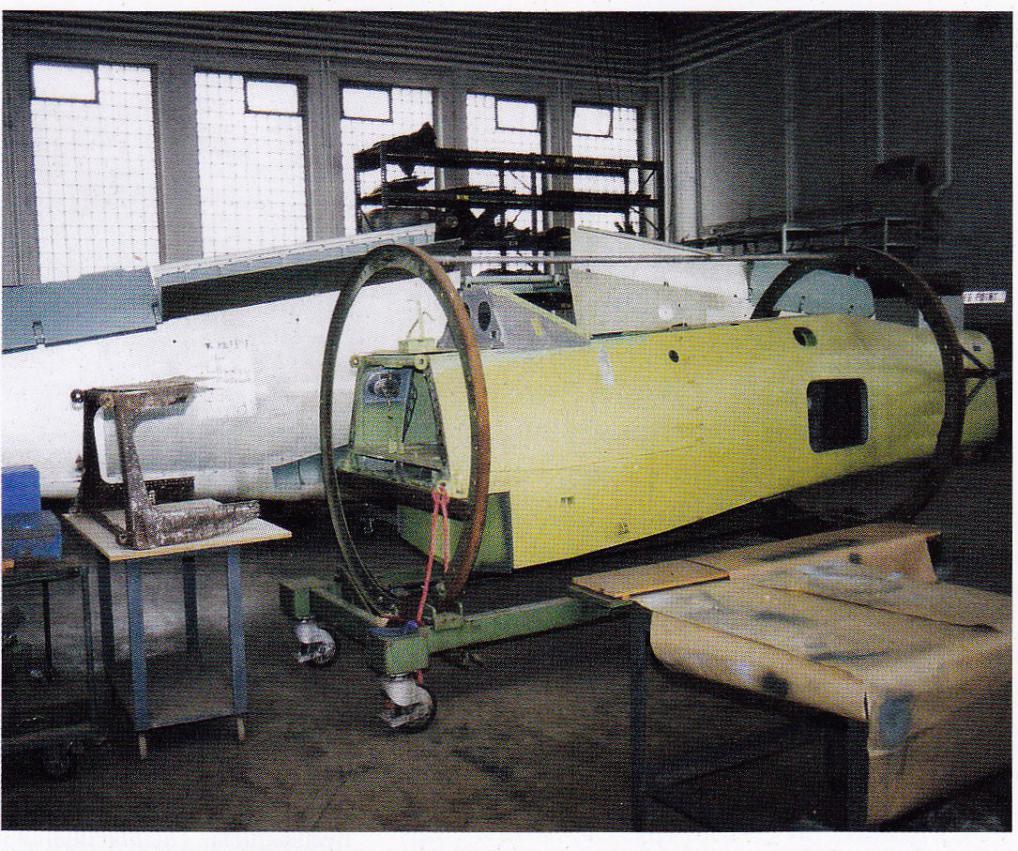

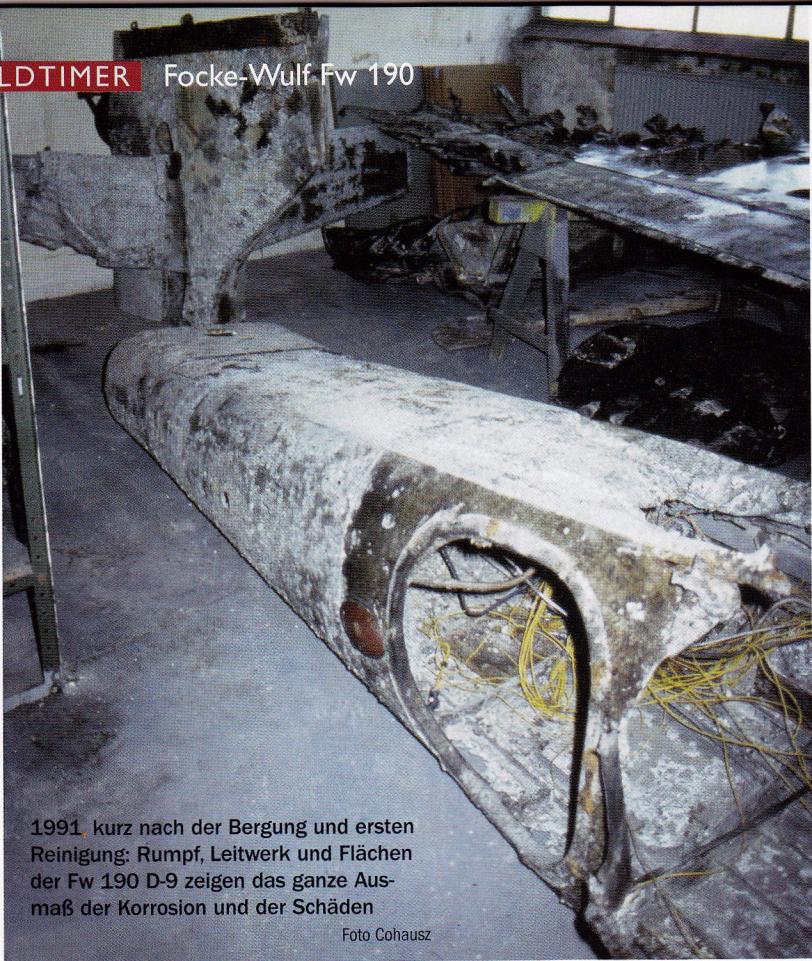

    Fw 190 D-9/R11 - машина от Focke-Wulf-Werk, предприятие это было в Cottbus. W.Nr. 210968, изготовление - январь 1945. Машина из 2./JG 26, летчик - Uffz. Fröb. Потеряли летчика и машину 17 апреля 1945. Падение в Schweriner See. Третие вложение - поднятая машина в 1991. Второе вложение - подготовка мотора Jumo 213.
    R11 - это что такое? Система управления истребителем в плохую погоду?


    Изображения:

  20. Set Izengrimm

    Set Izengrimm Єретик

    Сообщения:
    15.966
    Адрес:
    Чорний Вігвам
    Re: Fw-190 Ausf. "D"

    Вот про Фрёба: http://www.reibert.info/forum/showpost.php?p=2241731&postcount=158

    Автопилот LGW K32.

  21. Set Izengrimm

    Set Izengrimm Єретик

    Сообщения:
    15.966
    Адрес:
    Чорний Вігвам
    Re: Fw-190 Ausf. "D"

    Это было по Вагнеру. Не очень удачно.

    А по Колдвэллу R11 - это курсовой указатель LGW K23, автопилот PKS 12 и приёмник сигналов радиомаяка FuG 25 VHF.

  22. Bazilio32

    Bazilio32 Hauptmann

    Сообщения:
    5.841
    Re: Fw-190 Ausf. "D"

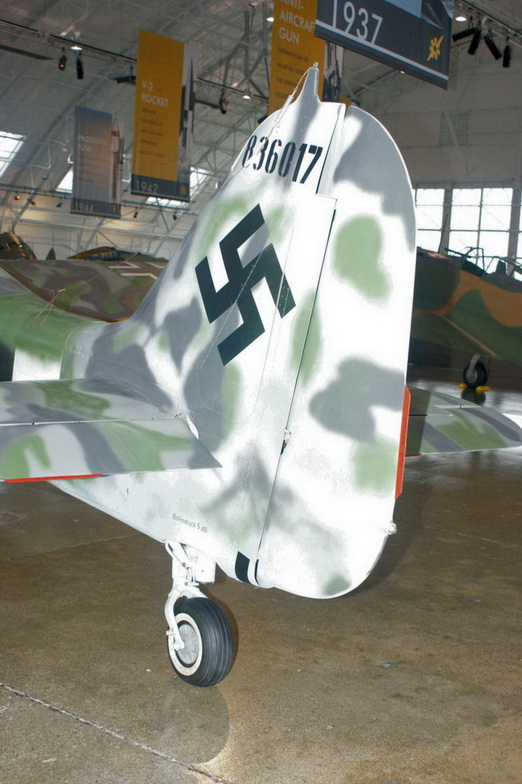

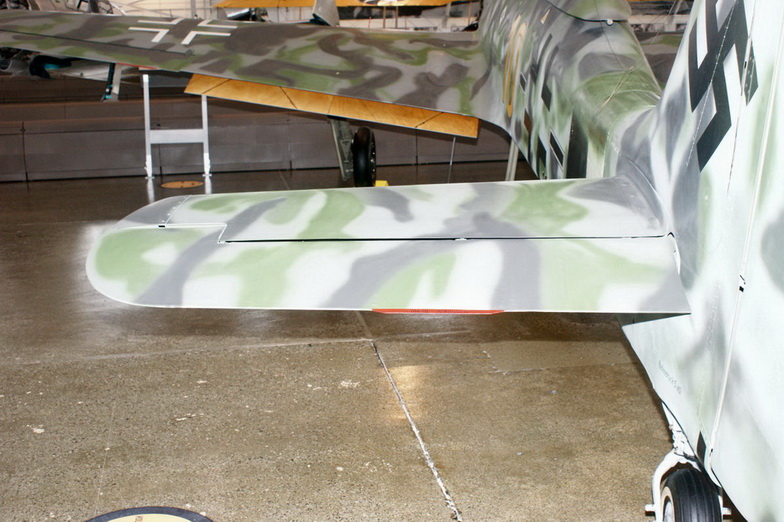

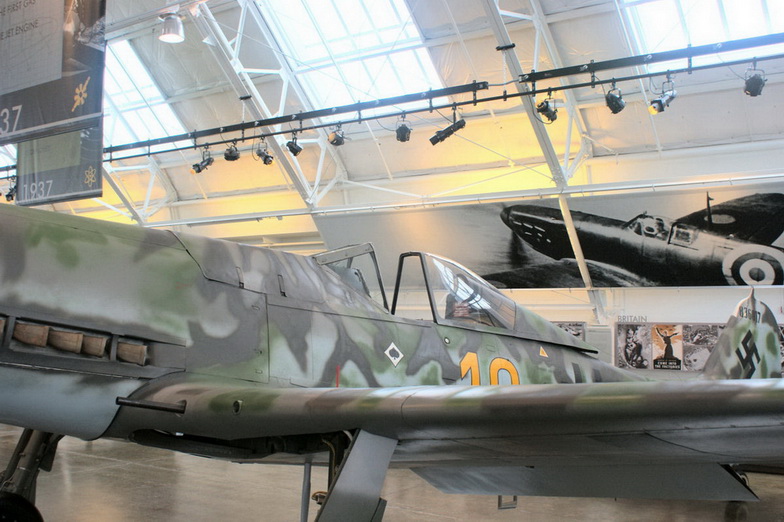

    Фотообзор, часть 1. Желтая "Десятка" - родное обозначение?


    Изображения:

    Set Izengrimm нравится это.
  23. Bazilio32

    Bazilio32 Hauptmann

    Сообщения:
    5.841
    Re: Fw-190 Ausf. "D"

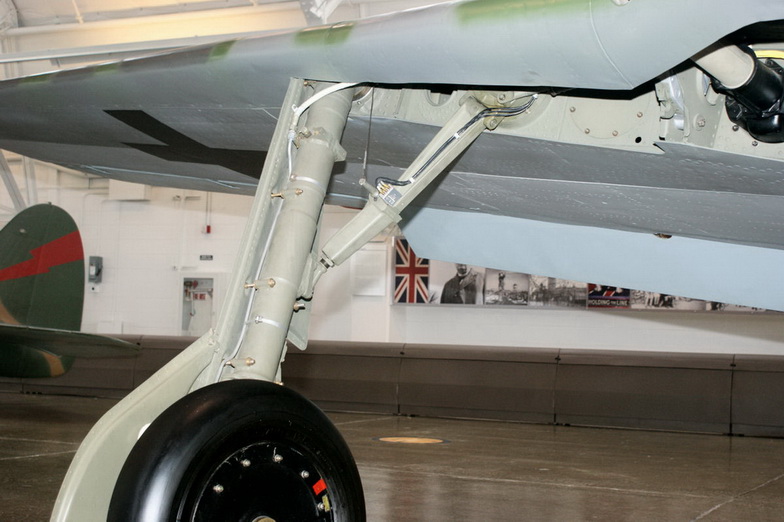

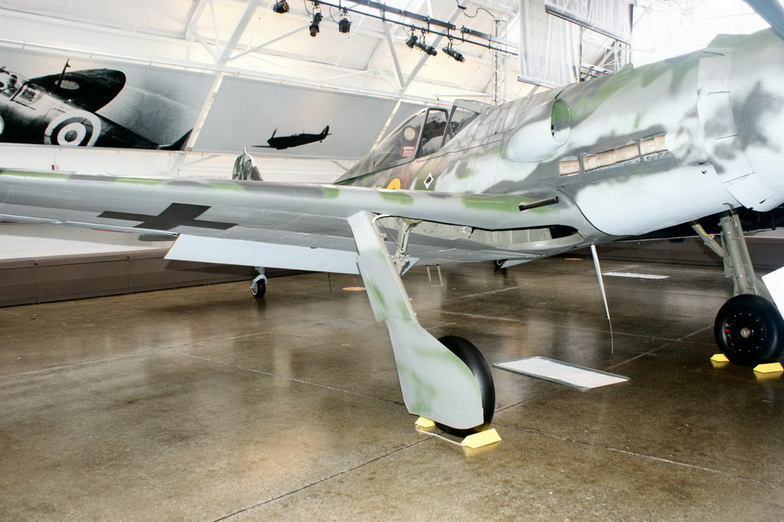

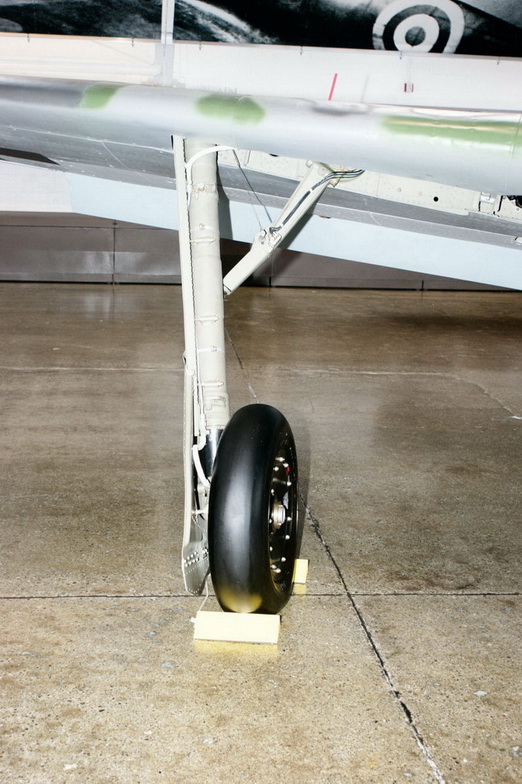

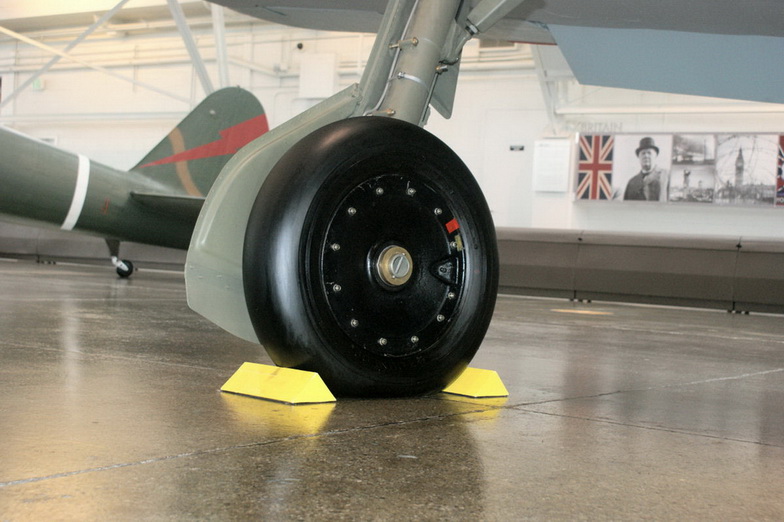

    Часть 2


    Изображения:

  24. Bazilio32

    Bazilio32 Hauptmann

    Сообщения:
    5.841
    Re: Fw-190 Ausf. "D"

    Часть 3


    Изображения:

  25. Sulla

    Sulla Oberschütze

    Сообщения:
    65
    Адрес:
    USA, Boston, MA
    Re: Fw-190 Ausf. "D"

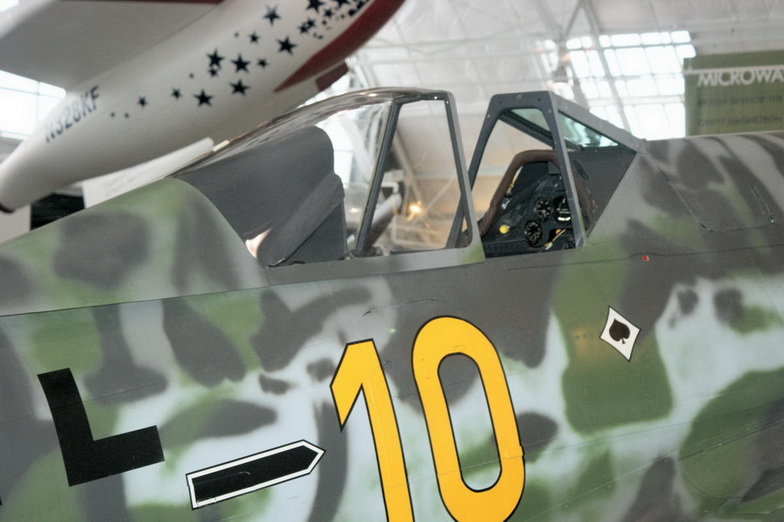

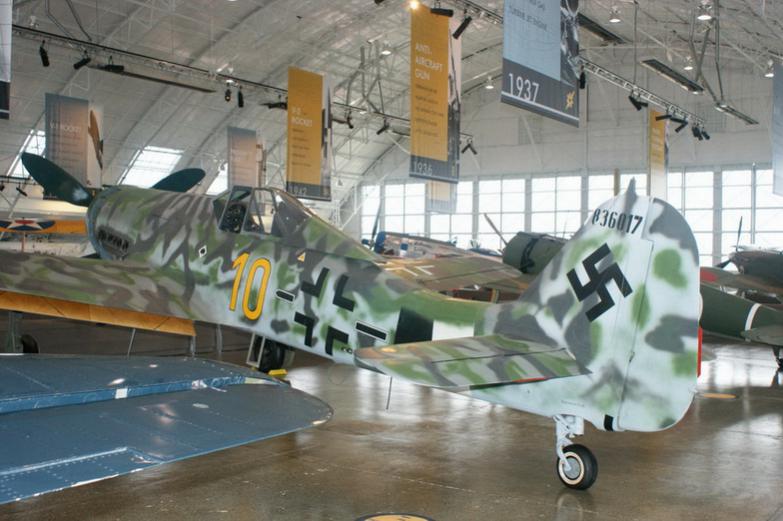

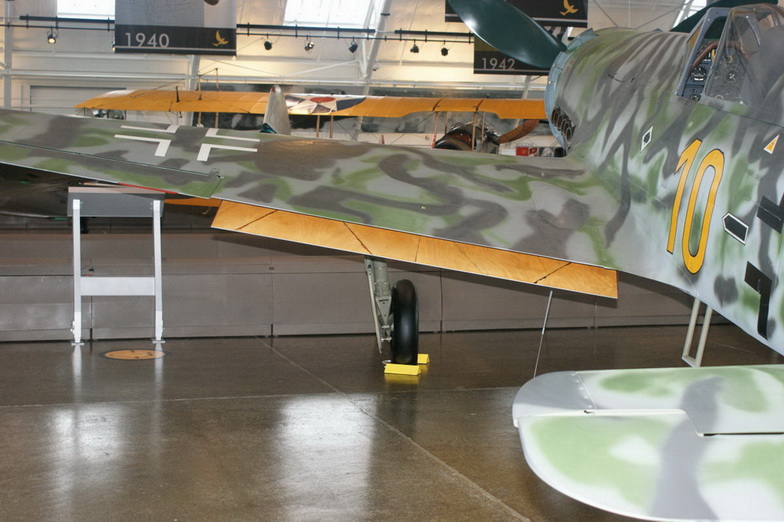

    Это D-13 W.Nr.836017 желтая 10 из Stab Jg.26, номер USA-14 после захвата, эвакуацонный номер T2-124.

    1 человеку нравится это.
  26. Sulla

    Sulla Oberschütze

    Сообщения:
    65
    Адрес:
    USA, Boston, MA
    Re: Fw-190 Ausf. "D"

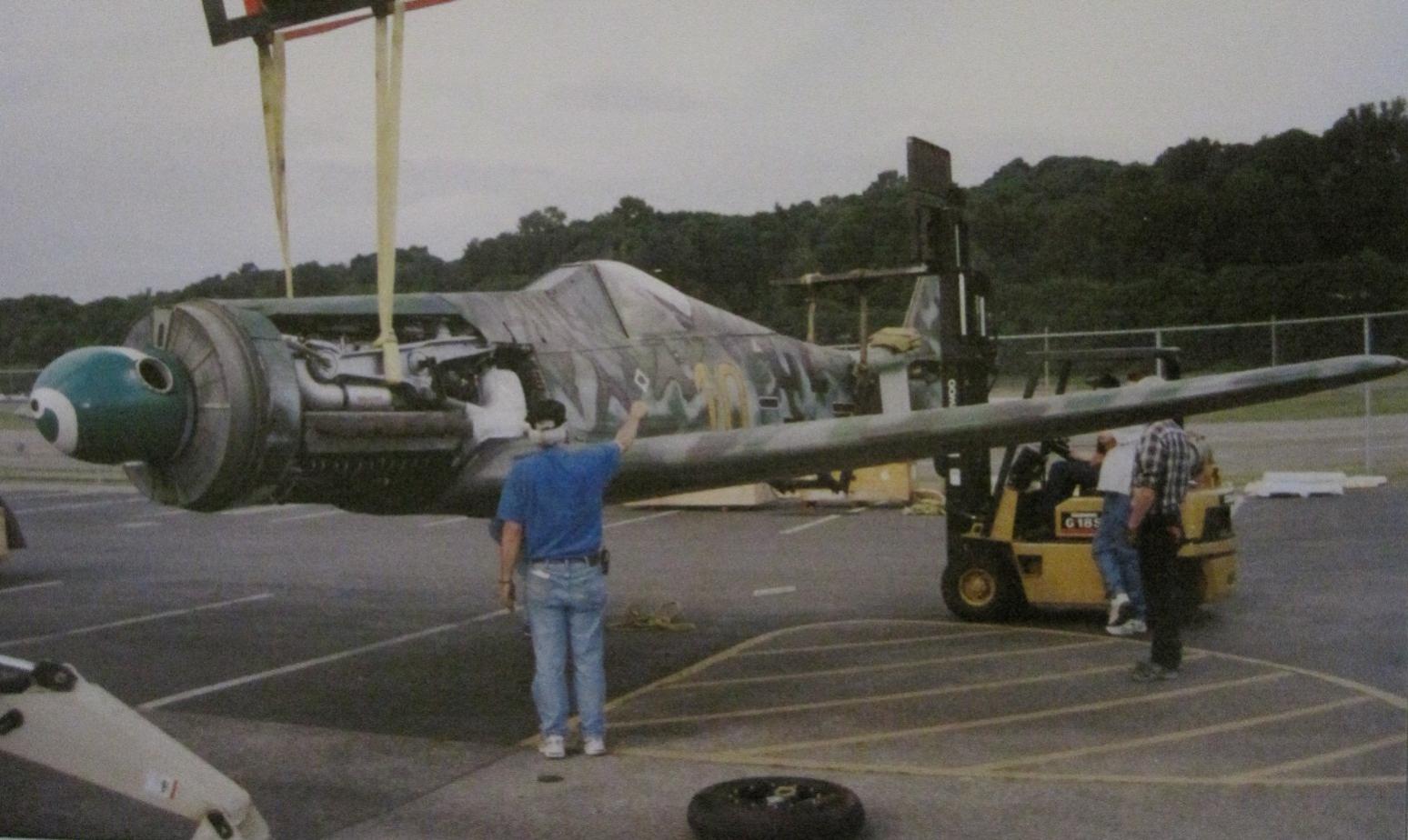

    желтая 10.jpg желтая 10-1.jpg
