Взрыватель от немецкой противотанковой мины .(воспламенитель+ детонатор) . А сверху то предохранительная разрезная чека. Для того что бы мина от бараньего веса не рванула ,только от слонячего.
http://tewton.narod.ru/mines-2/tmi-35.html Применяемый в мине взрыватель T Mi Z 42 показан на схеме слева в разрезе. Он крайне прост по устройству и даже примитивен - подпружиненный ударник, удерживающийся в гильзе с помощью срезной чеки ( на схеме выделена зеленым цветом). При усилии 120-240 кг. на выступающий из гильзы ударник чека срезается, он под воздействием пружины движется вниз и бьет по капсюлю запала.Взрыватель T Mi 42 в гнездо взрывателя вставляется свободно и никак не закрепляется. Сверху в резьбовое гнездо взрывателя ввинчивается пробка (на рисунке показана без окрашивания). Для обезвреживания мины необходимо отвинтить пробку и перевернув мину осторожно вытряхнуть взрыватель на ладонь. Если это не удается, каких либо попыток вытащить взрыватель пальцами и ли каким либо инструментом делать не разрешается. C уважением, ak_ches
Не силён в немецком. Может переведёш надписи на схеме и объясниш как там что разбирать то? К сожалению руки заново не отрастут, если что не так. Да и испортить внешний вид штучки не хотелось бы. Так а сам капсуль-детонатор не цельный, а составной?
Знание немецкого тут не нужны. Я бы на твоем месте сделал так: 1. Осторожно открутил капсуль детонатор, если рукой не идёт то вымочить в керосине суток двое, а потом осторожно пасатижами взявшись в месте где резьба (обведено ЗЕЛЁНЫМ). После детонатор предётся выкинуть т.к. ВВ из него не вытащишь. 2. Держась за корпус вытаскиваешь предахранительную пластину, в следствии чего ударник ударит по капсулю воспламенителю и с низу с хлопком будет небольшая огненая вспышка (держи только за бока взрывателя, т.к. огонь снизу будет чтоб не обжечься). После сверлом удаляешь остатки капсуля, только без фанатизма. 3. Затем чистишь до нужного состаяния детали взрывателя. 4. Чтобы вернуть взрывателю первоначальный вид, снизу (место кде был капсуль воспламенитель) подопрёшь ударник чем нибуть и снова поставишь предохранительную планку на место. Вроде всё разжевал до нельзя, но если что спрашивай не стесняйся. С уважением, ak_ches
Вроде по русски написано, но ничего не понял. Как открутить капсуль-детонатор? На чертеже показано стрелочкой: соединительная гайка на резьбе? Её и надо откручивать? С уважением, чайник.
Почитай , Написанно откручивай где обведено Зелёным, На ВТОРОЙ ФОТКЕ ПОСМОТРИ ГДЕ ОБВЕДЕНО Зелёным там и откручивай, но осторожно. Если сомневаешься ВЫКИНЬ. С уважением, ak_ches
Ну зачем вы так человека пугаете, сам пусть решит надо ему это или нет. Он спросил, ему ответили, на мой взгляд очень даже неплохо и доступно С уважением, ak_ches
Ответ, конечно, квалифицированный и доступный, но ты забыл предупредить камерада, что предохранительная чека и наружная часть штока корродируют ГОРАЗДО быстрее боевой пружины, и если они рассыплются у него в руках до того, как будет вывенчен детонатор, то ничего другого держать в руках он уже не будет никогда.
Хлопцы! А что если на длинных газовых ключах...то ведь если что то руки не оторвёт? Когда у меня в 50 см от рук бахнул детонатор, то ничего, вот ещё на клаве печатаю А на последок вопрос а это чё за батва?

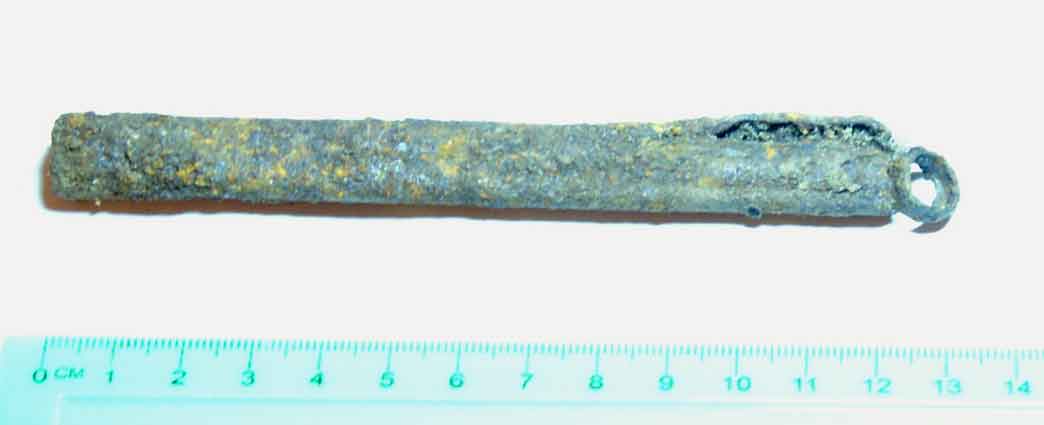

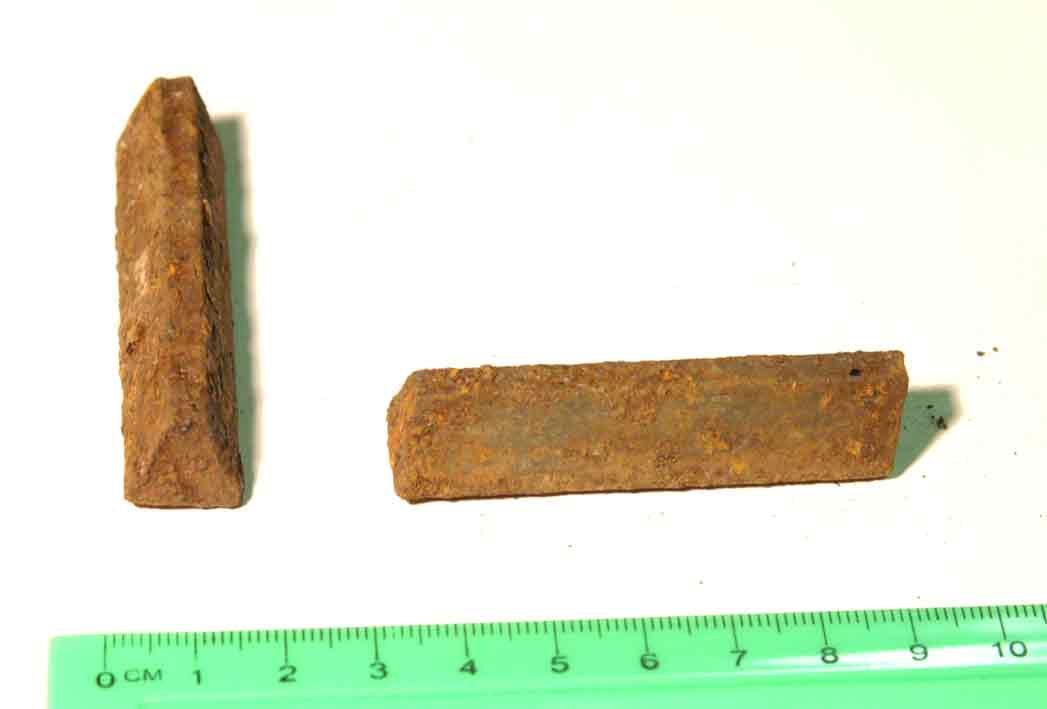

Два брусочька это Совецкая стержневая шрапнель (сам убойный элемент). Глянь тут http://www.battlefield.ru/index.php?option=com_content&task=view&id=141&Itemid=69&lang=ru А по второму похож на терочный воспламенитель .Но сильно сомневаюсь.
