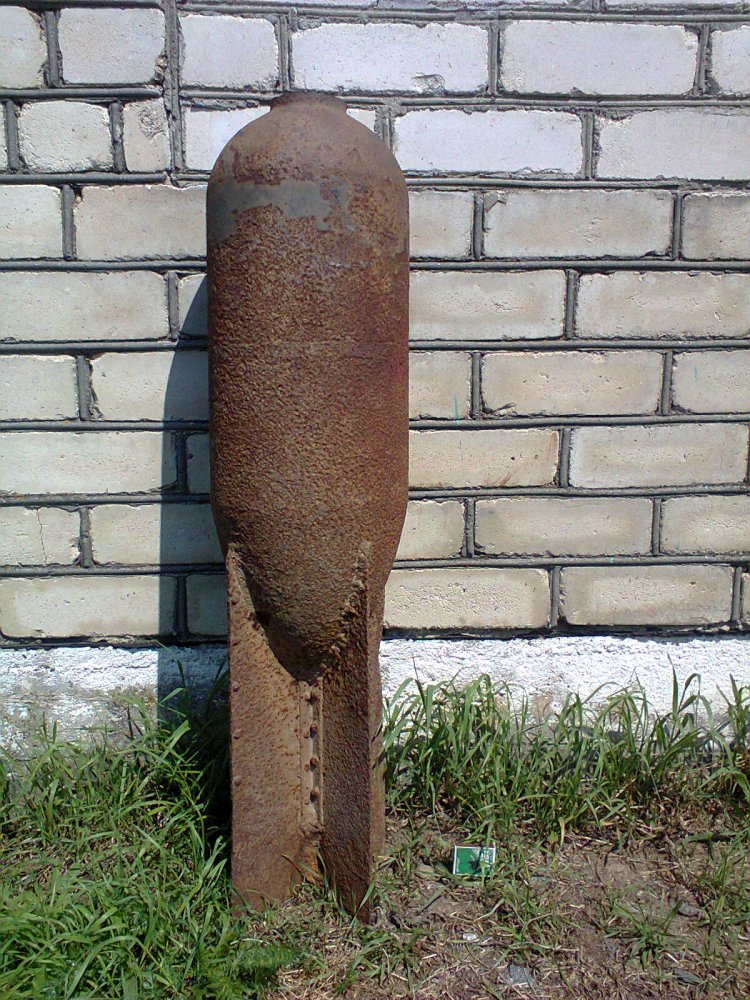

Ну смотря какую "красивую легенду" о находке Вы придумаете. Так Ваша находка может быть: 1. Мина калиберная стальная весом 68,4 кг к миномету системы Батиньоля - это по ПМВ; 2. Переделка из неё в советскую ФАБ-70М1
У стабилизатора толщина металла более 10 мм это слишком много и расточительно для войны для такой маленькой бомбы Непонятно зачем и что можно было крепить четырьмя болтами на стабилизаторе Это не бомба

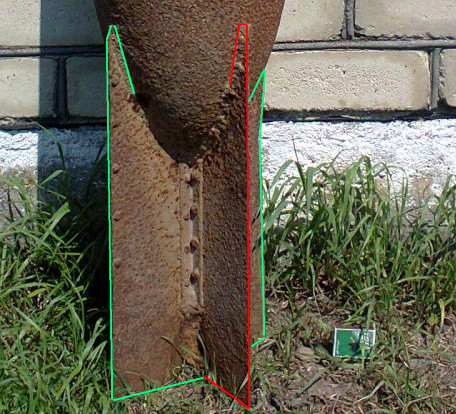

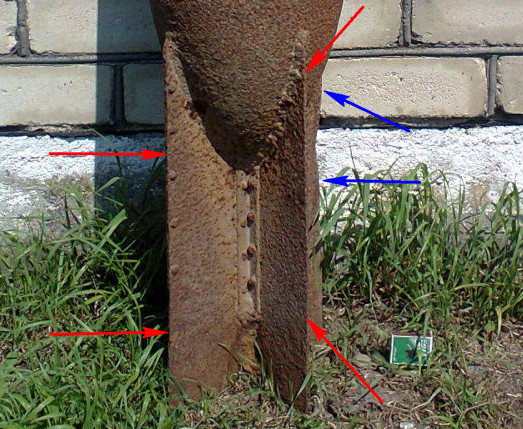

Мил человек, нельзя быть "резко категоричным". Если ОЧЕНЬ ВНИМАТЕЛЬНО рассмотреть УВЕЛИЧЕННЫЙ снимок ТС, то легко можно заметить ТРИ стабилизатора (у данной находки и их толщина явно меньше 10 мм. И не плохо было бы самому поискать инфу и рисунки в инете по означенным выше минам и авиабомбам. P/S Если что, толщина шва кирпичной кладки порядка 10 мм....
Мы пытаемся понять что это по одному недостаточно информативному снимку Вы ДЕРВИШ видете это так и возможно правы Мне всё же не понятно что на стабилизаторе могли крепить четыре болта Уголок элементарно прихватывается сваркоЙ Нужны ещё фото

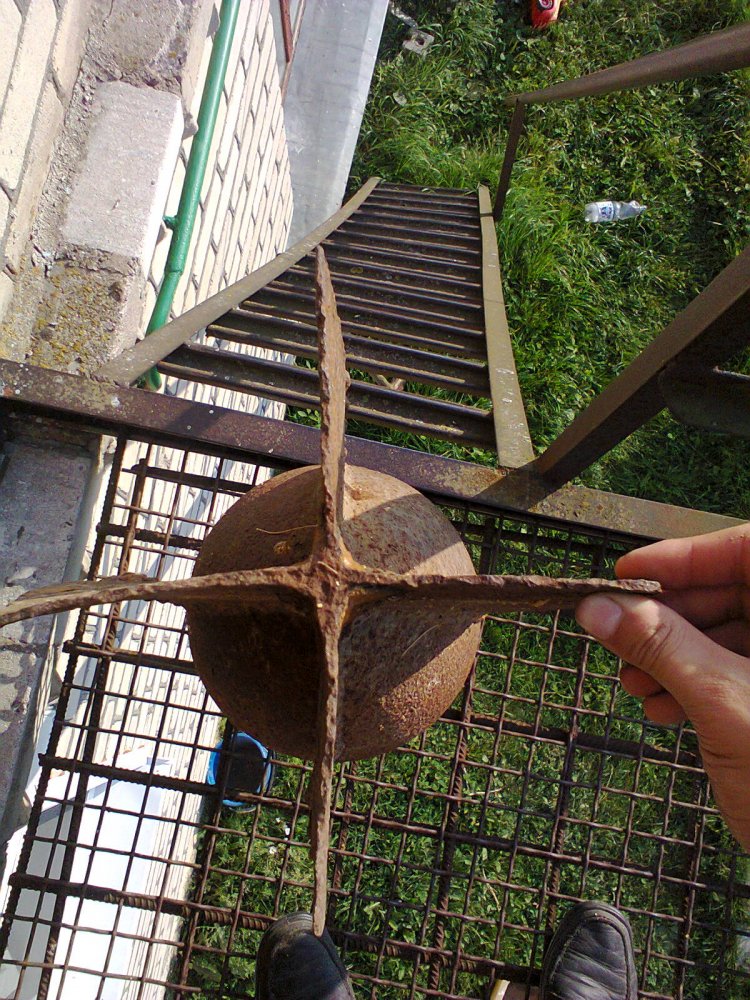

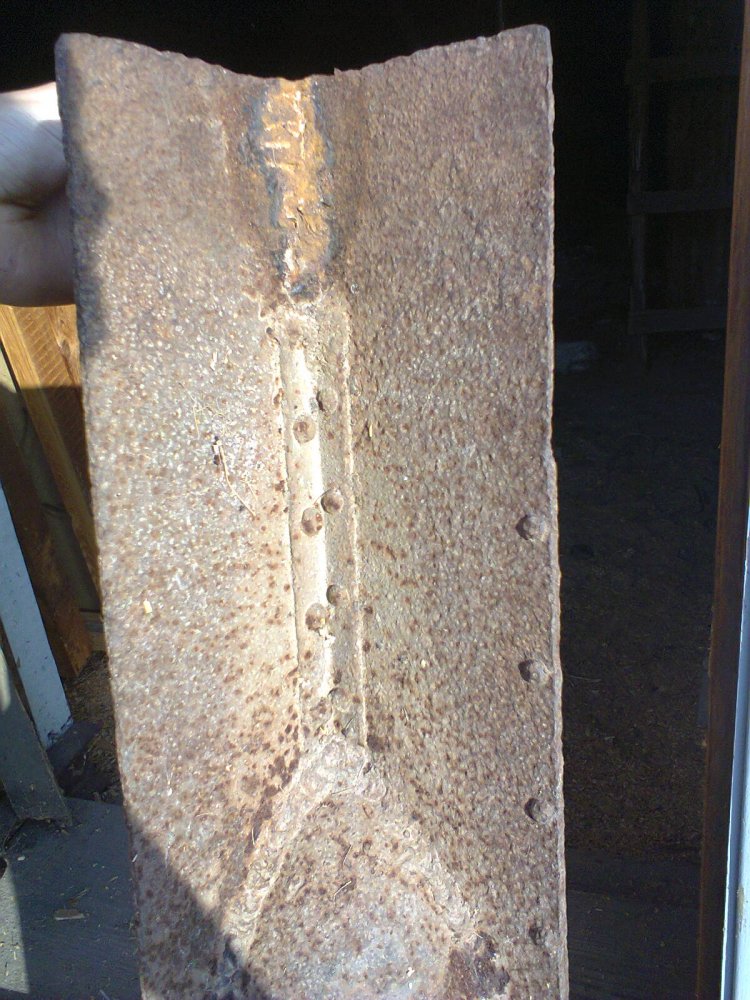

На стабилизаторе не болты а заклёпки теперь это хорошо видно Представить, что какой то военпред мог выпустить такое изделие как авиационную бомбу я всёже не могу Аэродинамика стабилизатора должна быть такой что бы воздушный поток идеально обтекал бомбу Иначе бомба после выхода из зацепления замка бомбодержателя получит непредсказуемую траекторию падения или хуже её развернёт и она ударит крыло самолёта На аэродромах бомбы с повреждёнными стабилизаторами запрещено самим рехтовать и полжено сдавать на склад

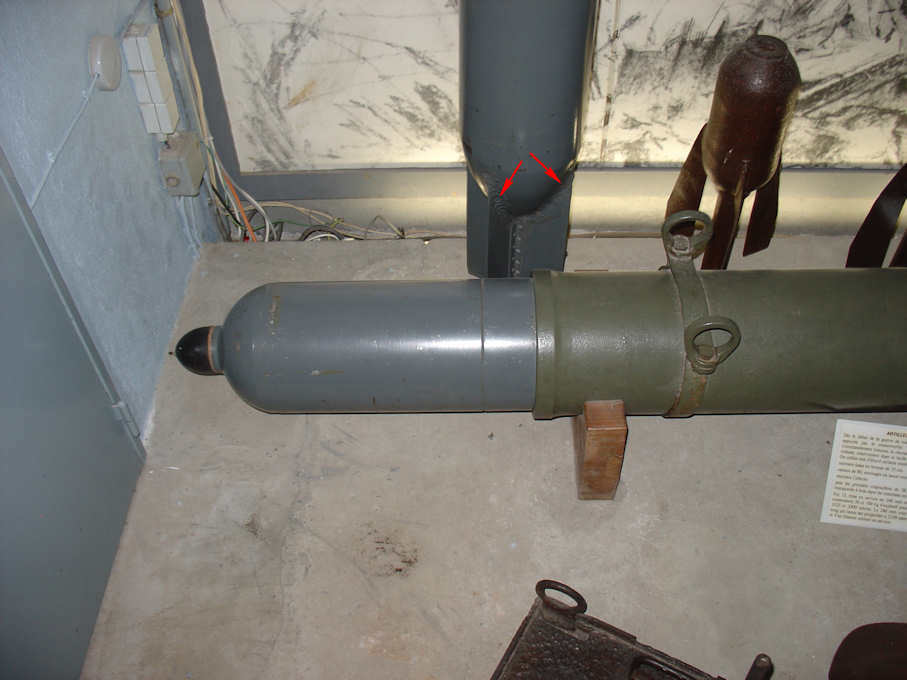

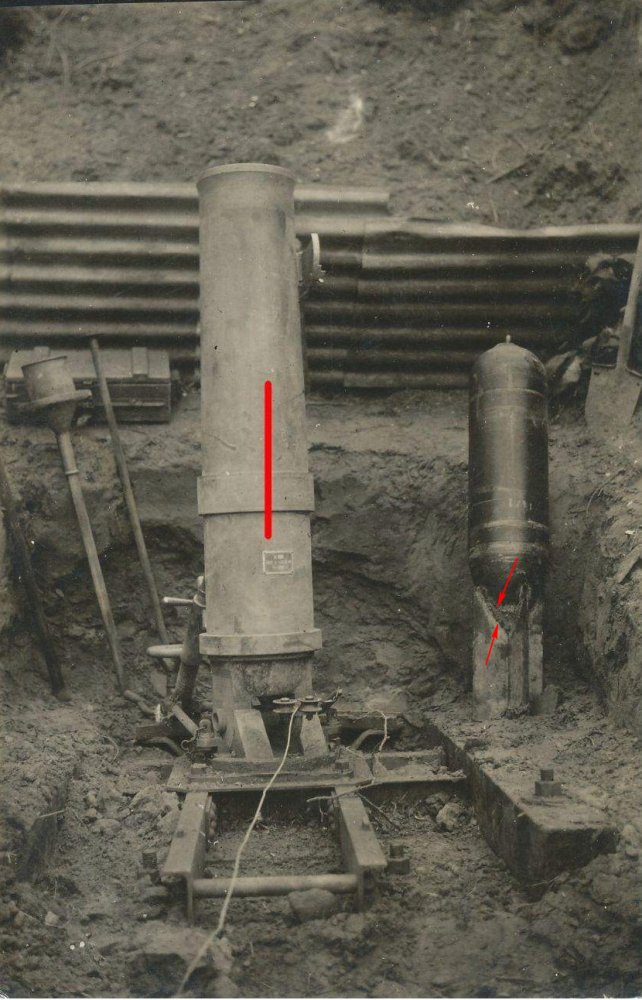

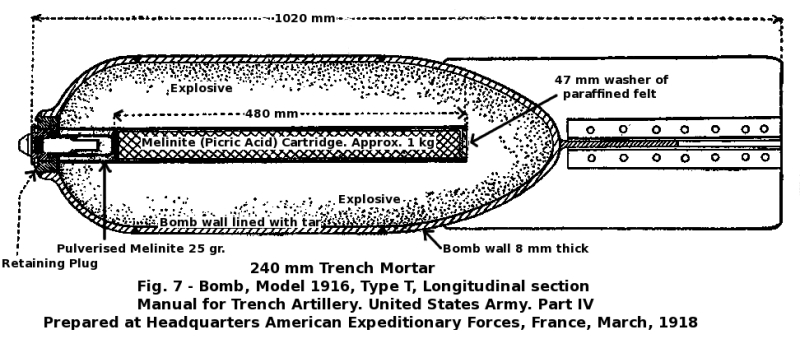

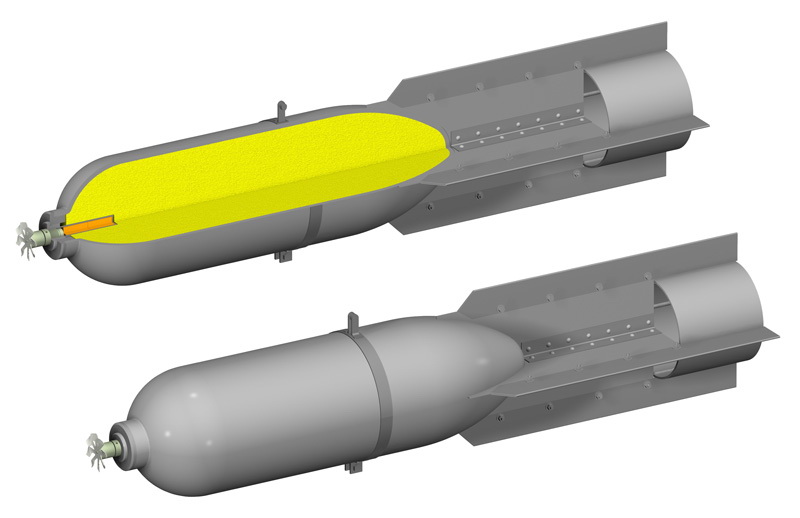

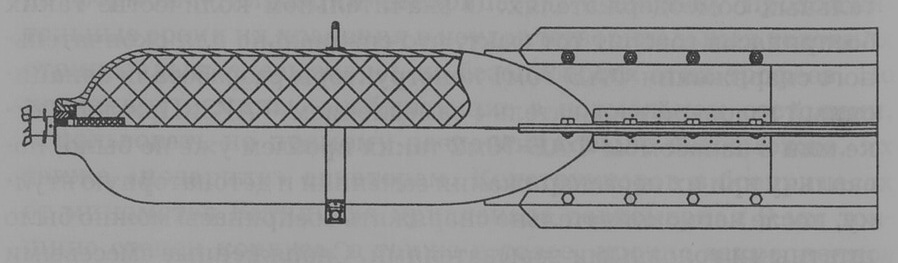

И вновь я повторюсь, к сожалению Вы делаете выводы не владея вопросом. Восполняю пробелы в Ваших знаниях. P/S Взято с ранее работавшего сайта "russianarms.ru" " В конце 20-х годов недостаток в фугасных авиабомбах частично восполнили переделками из трофейных боеприпасов от французских 240-мм минометов (в первую мировую этот класс вооружений именовали бомбометами) системы Бартиньоля, которых на военных складах скопилось достаточно много. В итоге 70-кг артиллерийские боеприпасы, внешне похожие на авиабомбы, получили наименование ФАБ-70. На снабжение ВВФ поступили авиабомбы двух моделей – ФАБ-70м1, для которых использовали артмины без переснаряжания, а также ФАБ-70м2 – с переснаряжанием. В принципе, переделка мин в авиабомбы явилась своего рода формой утилизации боеприпасов, поскольку продолжительные сроки их хранения в неудовлетворительных условиях отрицательно сказывались на безопасности этих трофеев. Но поскольку и мины, пребывающие в нормальном состоянии, использовать по прямому назначению было невозможно, их также «подарили» авиаторам. Конструкторов в боеприпасах от минометов Бартиньоля привлекала равномерная 9-мм толщина стенок корпуса, а также готовое прочно закрепленное на них коробчатое оперение. Таким образом, доработка мин в авиабомбы ФАБ-70м1 заключалась лишь в установке бугеля для их подвески на горизонтальных бомбодержателях. О значительном количестве таких боеприпасов говорит тот факт, что специально для окончательного снаряжания ФАБ-70м1 конструкторы разработали авиационный головной взрыватель с замедлением – АГЗ. При доработке мин в авиабомбы ФАБ-70м2 таких проблем уже не было, поскольку при их переснаряжании заменяли и детонаторную втулку, после чего окончательно снаряжать боеприпасы можно было штатными головными взрывателями. Снаряженные смесевыми ВВ на основе французской смеси, авиабомбы не могли долго храниться на складах, и их интенсивно использовали в учебных целях. До боевых действий эти боеприпасы уже «не дожили». Фугасная авиабомба ФАБ-70м2 (выпуск 1929 г.) Общая длина, мм 1305 Длина корпуса, мм 855 Диаметр корпуса, мм 240 Диаметр стабилизатора, мм 310 Масса, кг: - неокончательно снаряженной - - неснаряженной - - взрывчатого вещества - Используемые взрыватели АГЗ (1 шт.) Источники: Е.Пырьев, С.Резниченко. Бомбардировочное вооружение авиации России 1912-1945 гг." Там же на форуме был задан следующий вопрос: " Обнаружилиcь следующие несоответствия: - в приложенных схемах боеприпасы имеют стабилизаторы перьевого типа а не коробчатого - у калиберного боеприпаса размах оперения не может быть больше диаметра корпуса (240 мм) - длина боеприпаса по схемам 1020 мм Совпадает: - толщина стенок корпуса - длина корпуса Означает ли это, что производилась замена стабилизатора в процессе переделки?" Ответ: " Относительно несоответствий: - стабилизатор действительно не коробчатого (тут авторы книги немного ошиблись), но и не чисто перьевого типа; на перья мины болтами закреплялись надкалиберные пластины, к внутренним граням которых в задней части было приварен кольцевой стабилизатор; - собственно поэтому из-за этих пластин размах перьев выходил за калибр мины; - длина боеприпаса соответственно увеличивалась на длину этого кольца стабилизатора." С данного сайта еще инфа: Фугасная авиабомба ФАБ-70м2 (выпуск 1931 г.) Общая длина, мм 1310 Диаметр корпуса, мм 240 Диаметр стабилизатора, мм 310 Масса, кг: - авиабомбы 75,0 - взрывчатого вещества 34,0 Используемые взрыватели АГП (1 шт.) Источник: "Альбом конструкций, разработанных ГСКБ-47", 1943 Ну вроде всё. А у ТС я так думаю все же минометный выстрел, до его переделки в АБ дело не дошло. Но красивую легенду "сочинить " под это можно. А вот и схемы ФАБ-70М2. Спасибо их авторам.
Приятно получить столь грамотный и исчерпывающий ответ Это изделие из другой эпохи и современный подход к нему не приемлим
