Бюджетный приборчик-роботяга.

Отходил с ним 4 года.
Производство - ХЗ

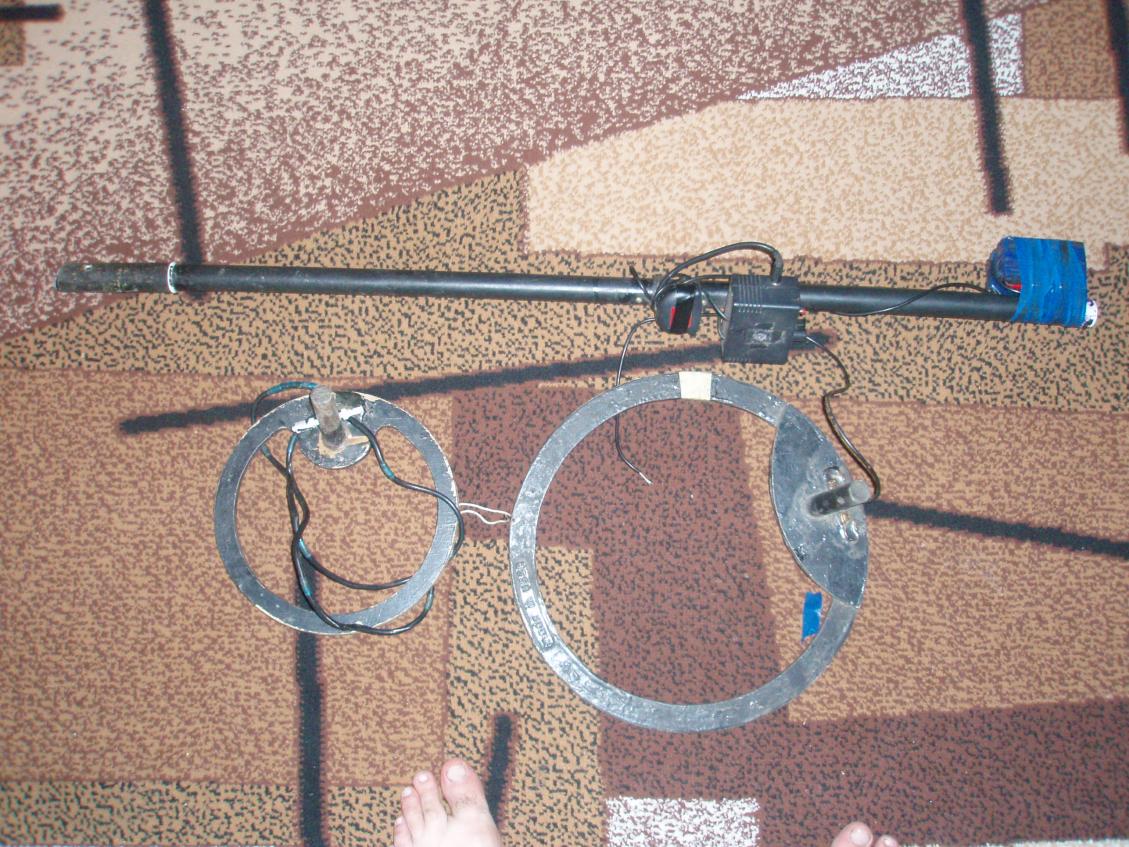

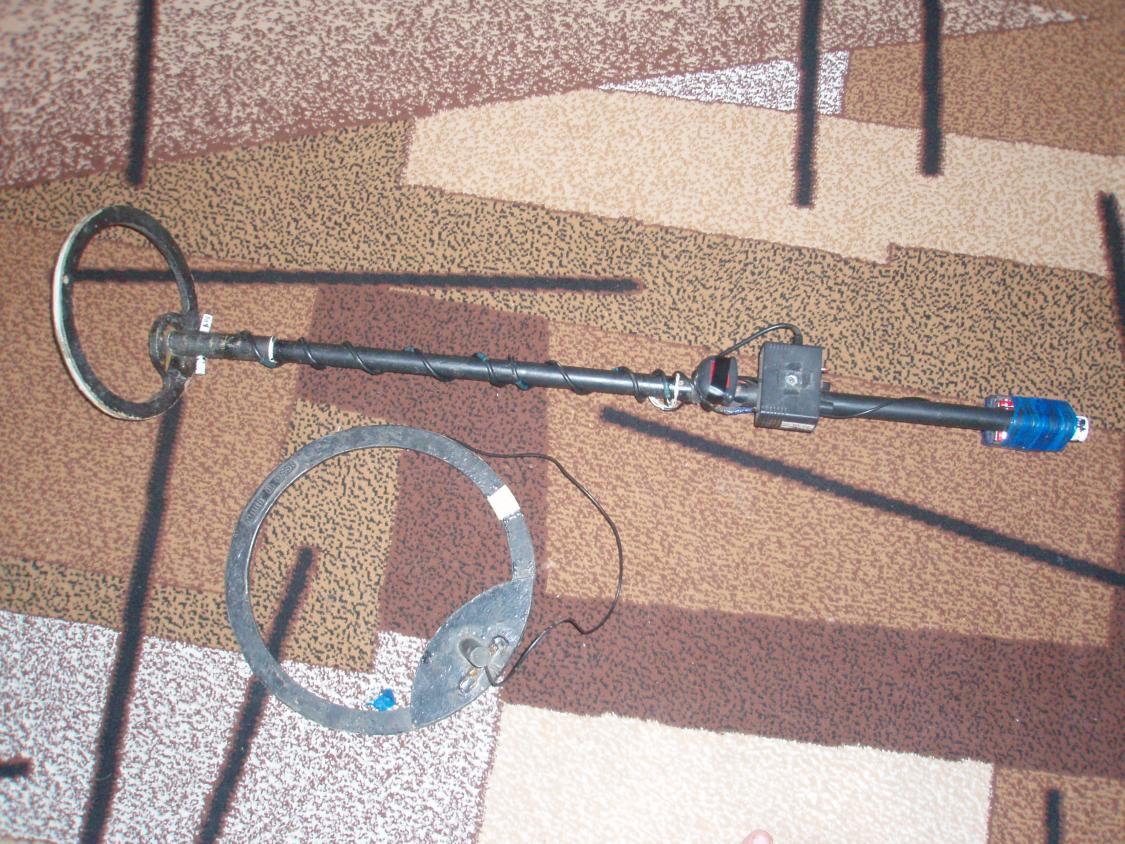

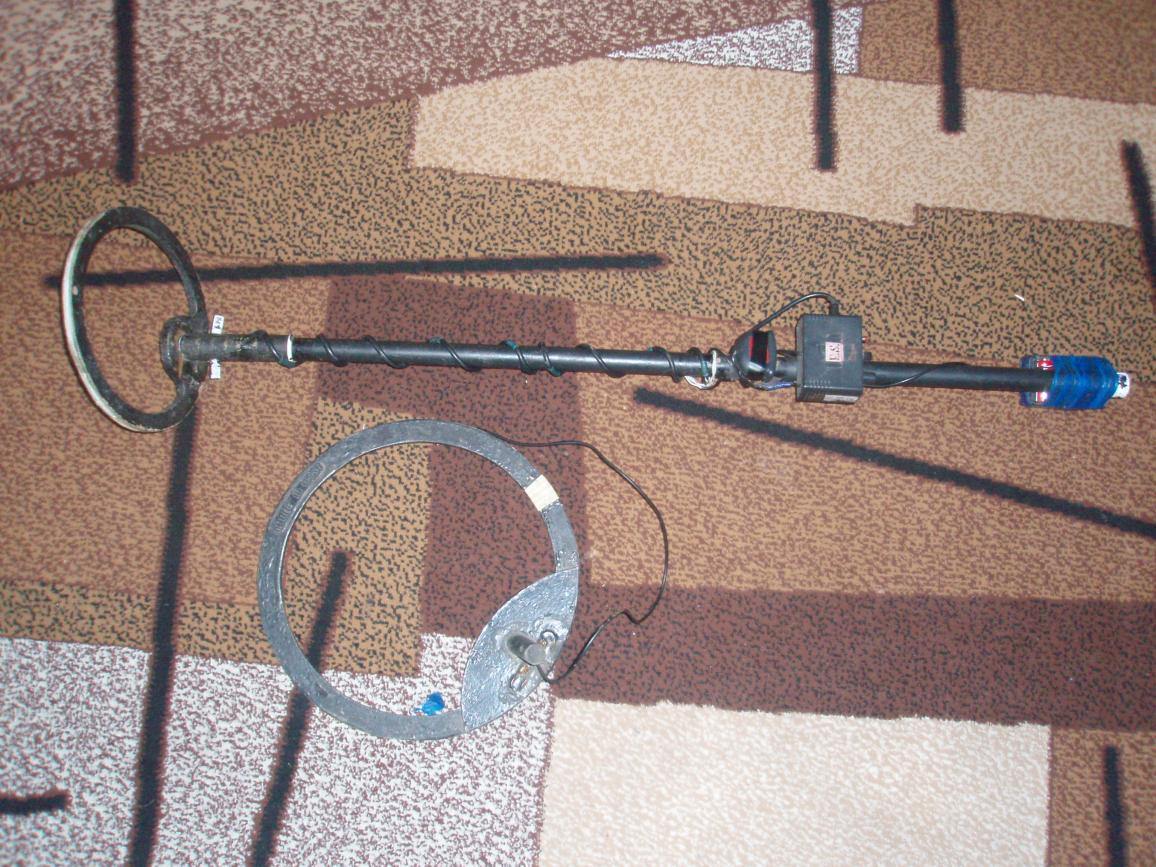

Две катухи, одна - 24 см, вторая - 35 см.
Маленькой даже пули находил. Большой - не работал, и маленькая всё выполняла. Чуствительность - до 0,5 м.
Питание - 6 батареек 1,5 В, средние бочонки.
Внутри пластиковой штанги - деревянный стержень, прочный, надёжный.
Электронный блок - какого-то фабричного производства. Катухи эпоксидкой герметизировал и усилял.

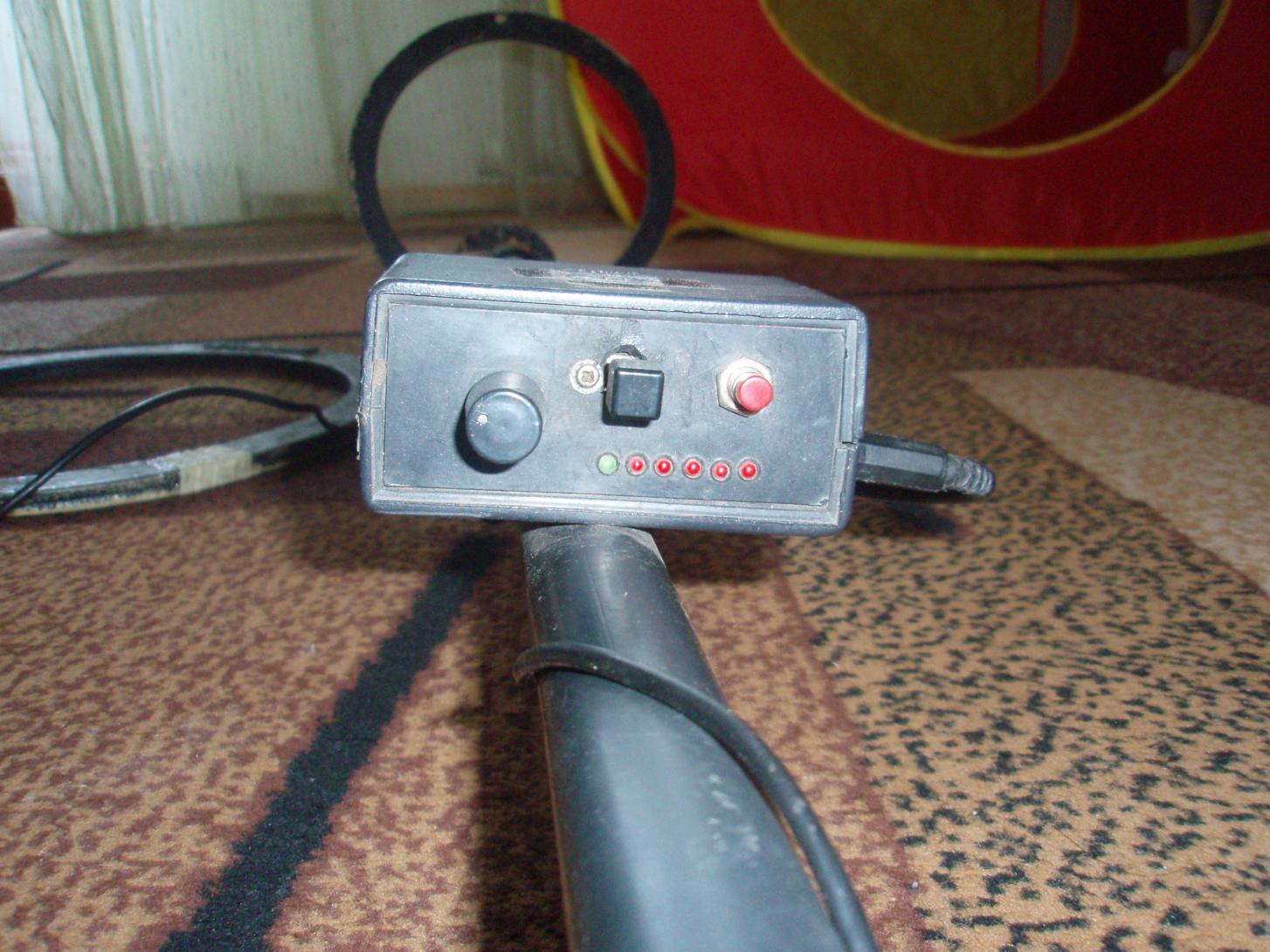

присутствует световая (диодная) и звуковая (внешняя, но можно и наушники подсоеденить - разьем Джек)
Цена вопроса - 1200 грн. Продаю, т.к. подарили новый.
Вот из некоторых его находок:
http://reibert.info/forum/showthread.php?t=50831



МАСТЕР КИТ, непомню номер набора, ну в принципе Металоискатель по принципу частотометра, автор сей конструкции (схемы) Андрей Щедрин+Юра Колоколов
внутри Атмелка AT90S2313PI ах да и микруха 555 генератор, серце девайса, прибор тупо пляжный как по мне, снижай цену )))) да будет тебе щастье



То что работяга-сомнений нет.... набор наз. ВМ8042 (NM8042)
А с ценой-явный перегиб!!!



Вы наверное миллионер,если этот приборчик бюджетный.



+ 10 балов очень верно прибор импульсный только по войне.



Не ну там есть, что то похожое на псевдо дискриминацию, в реалее 7мь светодиодов, это не маловажная инфа , Цена 100 пудово очень завышена , да и к томуже неизвестно прибор если делал сам, то какой прошивкой прошивал контроллер ??? свободно - доступной, или авторской полной ???



Металлоискатель по принципу частотомера​

Нам удалось разработать оригинальный металлоискатель, принцип действия которого отличается от классических схем металлоискателей (на биениях, индукционный, импульсный). Получился простой прибор, который, тем не менее, обладает неплохими характеристиками. Такой металлоискатель можно порекомендовать как прибор начального уровня. Его можно использовать для пляжного поиска, обучения металлодетекции, в качестве игрушки и т.д.
Наши статьи об этом проекте опубликованы в 130-м номере (май 2001г.) американского журнала Circuit Cellar и в журнале Радиохобби(февраль 2002г.). Также этому прибору посвящена соответствующая глава в книге Андрея Щедрина "Новые металлоискатели для поиска кладов и рекликвий".
Основные технические характеристики прибора
Напряжение питания 7-15В;
Потребляемый ток, не более 20мА;
Cтатический и динамический режимы поиска;
Дискриминация - ферромагнетики/неферромагнетики;
Cветовая и звуковая индикация;
Плавная регулировка чувствительности;
Режим игнорирования железных объектов ("Железная маска").
Глубина обнаружения с датчиком диаметром 190мм (на воздухе):
Монета диаметром 25мм......11см;
Пистолет......17см;
Каска......37см.
В настоящее время этот металлоискатель выпускается фирмой Мастер Кит в виде набора для самостоятельной сборки NM8041

Принципиальная схема​

Назначение органов управления (для версии 5.1)​

S0: сброс прибора;
S1: режим Вкл - статический, Выкл - динамический.
S2: выключатель питания.
R6: регулировка чувствительности.
J0: off - фильтр N1 в динамическом режиме, on - фильтр N2.
J1: off - звук для железных объектов включен, on - звук для железных объектов выключен.

подробнейшая информация взята с оригинального сайта разработчиков сего мего девайса, по адресу :: http://www.metdet.ru/FM.htm



За 350 грн. заберу.



Ето кощей 2и,как выше упоминалось набор 8042,уже снят с производства и заменён набором 8044 тоесть кощеем 5и.Подробная инфа о нём на сайте md4u.ru .Нормальный прибор для сбора всего металического.Цена завышена вдвое.



Приношу свои изинения, так как был не прав но на половину!!!
так как прошивки у МК того девайса что я выложил схему и того о котором тут идет речь одинаковые , единственная разница только в том что тут добавлена аналоговая часть (небольшая, и то полностью управляемая с МК), вообщем не о том мы тут говорим, я так понимаю

Реально автору первого поста :::

ПРОДАЛ?????????????



В продаже.



для пляжа Тракер-PI вполне годится. дискрим у него такой - пробка пивная - сигнал мощный, все диоды горят, монета - горят первые 2-3 диода. крупная монета - так же как пивная пробка горят все диоды. в-общем легко научиться различать где монета где пробка. а вот дискрима как в балансниках нет действительно.



мда...читал я сейчас всё это ... и улыбка прям сама появилась...
какой пляж?! кащей и пляж - 2 вещи несовместимые.
Дискриминация =) ... ХА!

Диоды горят не на конкретный металл или предмет , а на силу сигнала , а точнее на пропорцию - глубина залегания*размер предмета.

а если у вас ведро на 50 см ?! так же будут гореть 2-3 диода.
Или пример с крышкой на 10 см?! что - опять все диоды гореть будут.
это бред полный.
У Мастеркита , Кащея , РУна , Клона (тип 8042) - как не было дискрима - так и не откуда взяться.

Для войны прибор подойдёт , но скорее это не металик , как таковой ,а большой пинпойнт.
Так как принцип как раз пинпойнта всё же - чем ближе и больше предмет - тем больше диодов и выше звук.



пробка пивная 2-3 диода,монета,небольшой ключ также.Набор мастеркит NM 8042 был мой первый прибор и после благополучной сборки тестил я его на городском пляже...Отличить пивную пробку от монеты нереально!
с ув.



Это модель ВМ8041 (или NM8041-набор для пайки)



Это не красиво таким методом набивать себе рейтинг постов, об этом уже говорили :: атор : vitic

да и к томуже не стоило засерать тему, дополнительный кланирование фоток, народ и так бы понял, то что вы хотели прокоментить !!!!!!!!!!!!!



Короче я понял много кто по существу тут отзывается.
Лучше бы кто-нить подсказал, как авторской программой прошить его, т.к. думается мне его себе оставить, уж много приятных минут я испытал благодаря ему.
950 грн.



900 грн.



Не продали еще?
Могу купить большую катушку гривен за 100!
Если есть интерес - пишите в личку.



800 грн.



Большая катушка ушла. Посему цена 700 грн.
